Стабильный датчик влажности почвы своими руками

Самодельный, стабильный датчик влажности почвы для автоматической поливальной установки

Эта статья возникла в связи с постройкой автоматической поливальной машины для ухода за комнатными растениями. Думаю, что и сама поливальная машина может представлять интерес для самодельщика, но сейчас речь пойдёт о датчике влажности почвы. https://oldoctober.com/


Самые интересные ролики на Youtube



Близкие темы.

Самодельный автомат для полива комнатных растений.

Оглавление.

  1. Пролог.
  2. Электрическая схема порогового датчика влажности почвы.
  3. Как это работает?
  4. Конструкция электродов.

Пролог.

Конечно, прежде чем изобретать велосипед, я пробежался по Интернету.

Датчики влажности промышленного производства оказались слишком дороги, да и мне так и не удалось найти подробного описания хотя бы одного такого датчика. Мода на торговлю «котами в мешках», пришедшая к нам с Запада, уже похоже стала нормой.

Описания самодельных любительских датчиков в сети хотя и присутствуют, но все они работают по принципу измерения сопротивления почвы постоянному току. А первые же эксперименты показали полную несостоятельность подобных разработок.

Собственно, это меня не очень удивило, так как я до сих пор помню, как в детстве пытался измерять сопротивление почвы и обнаружил в ней… электрический ток. То есть стрелка микроамперметра фиксировала ток, протекающий между двумя электродами, воткнутыми в землю.

Эксперименты, на которые пришлось потратить целую неделю, показали, что сопротивление почвы может довольно быстро меняться, причём оно может периодически увеличиваться, а затем уменьшаться, и период этих колебаний может быть от нескольких часов до десятков секунд. Кроме этого, в разных цветочных горшках, сопротивление почвы меняется по-разному. Как потом выяснилось, жена подбирает для каждого растения индивидуальный состав почвы.

Вначале я и вовсе отказался от измерения сопротивления почвы и даже начал сооружать индукционный датчик, так как нашёл в сети промышленный датчик влажности, про который было написано, что он индукционный. Я собирался сравнивать частоту опорного генератора с частотой другого генератора, катушка которого одета на горшок с растением. Но, когда начал макетировать устройство, вдруг вспомнил, как однажды попал под «шаговое напряжение». Это и натолкнуло меня на очередной эксперимент.

И действительно, во всех, найденных в сети самодельных конструкциях, предлагалось замерять сопротивление почвы постоянному току. А что, если попытаться измерить сопротивление переменному току? Ведь по идее, тогда вазон не должен превращаться в «аккумулятор».

Собрал простейшую схему и сразу проверил на разных почвах. Результат обнадёжил. Никаких подозрительных поползновений в сторону увеличения или уменьшения сопротивления не обнаружилось даже в течение нескольких суток. Впоследствии, данное предположение удалось подтвердить на действующей поливальной машине, работа которой была основана на подобном принципе.

Вернуться наверх к меню.

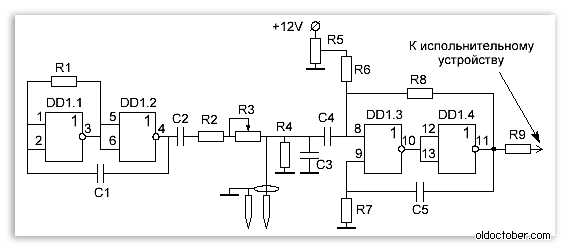

Электрическая схема порогового датчика влажности почвы.

В результате изысканий появилась эта схема на одной единственной микросхеме. Подойдёт любая из перечисленных микросхем: К176ЛЕ5, К561ЛЕ5 или CD4001A. У нас эти микросхемы продают всего по 6 центов.





R1 = 22MΩ

R2, R9 = 12kΩ

R3 = 470kΩ

R4 = 30kΩ

R5 = 47kΩ

R6 = 1MΩ

R7 = 5,1MΩ

R8 = 22MΩ

C1 = 1µF

C2 = 1µF

C3, C4 = 0,1µF

C5 = 10µF


DD1 = К561ЛЕ5

R9 = из расчёта 1kΩ на каждый Вольт
напряжения питания.

Датчик влажности почвы представляет собой пороговое устройство, реагирующее на изменение сопротивления переменному току (коротким импульсам).

На элементах DD1.1 и DD1.2 собран задающий генератор, вырабатывающий импульсы с интервалом около 10 секунд. https://oldoctober.com/

Конденсаторы C2 и C4 разделительные. Они не пропускают в измерительную цепь постоянный ток, которые генерирует почва.

Резистором R3 устанавливается порог срабатывания, а резистор R8 обеспечивает гистерезис усилителя. Подстроечным резистором R5 устанавливается начальное смещение на входе DD1.3.

Конденсатор C3 – помехозащищающий, а резистор R4 определяет максимальное входное сопротивление измерительной цепи. Оба эти элемента снижают чувствительность датчика, но их отсутствие может привести к ложным срабатываниям.

Не стоит также выбирать напряжение питания микросхемы ниже 12 Вольт, так как это снижает реальную чувствительность прибора из-за уменьшения соотношения сигнал/помеха.

Внимание!

Я не знаю, может ли длительное воздействие электрических импульсов оказать вредное воздействие на растения. Данная схема была использована только на стадии разработки поливальной машины.

В реальной конструкции автомата для полива растений я использовал другую схему, которая генерирует всего один короткий измерительный импульс в сутки, приуроченный ко времени полива растений.

Вернуться наверх к меню.

Как это работает?

Прямоугольные импульсы большой длительности (поз.1), проходя через делитель напряжения, образованного элементами C2, R2, R3, Rпочвы, R4, C3, превращаются в короткие импульсы (поз.2). Эти импульсы через конденсатор С4 поступают на вход элемента DD1.3. Туда же, через резистор R6, поступает некоторый уровень постоянного напряжения (поз.3) с делителя напряжения R5.

Когда общий уровень напряжения на входе DD1.3 (поз.4) достигает порога срабатывания компаратора (отмечено красной точкой), запускается одновибратор на DD1.3, DD1.4. Длительность управляющего импульса на выходе DD1.4 определяется постоянной времени R7, C5.

Вернуться наверх к меню.

Конструкция электродов.

Конструкция электродов должна обеспечить возможность измерения влажности почвы возле корней растения. Это особенно актуально для кактусов, полив которых осуществляется мизерным количеством воды.

Для изготовления электродов я сначала выбрал стальную углеродистую проволоку, но она слишком быстро заржавела, и её пришлось заменить на нержавеющею.

Для уменьшения уровня внешних электромагнитных помех, электроды соединяются со схемой экранированным кабелем, оплётка которого подключена к корпусу прибора.

А это детали, из которых были собраны электроды.

  1. Винт М3х8.
  2. Гровер М3.
  3. Шайба М3.
  4. Лепесток М3.
  5. Втулка – сталь, Ø8х10мм.
  6. Винт М3х6.
  7. Пластина – стеклотекстолит S = 2мм.
  8. Электрод – нерж. сталь Ø1,6х300мм.


Наверное, можно было бы выбрать и другой способ крепления электродов. Но, я выбрал такое крепление, чтобы можно было оперативно регулировать глубину погружения тридцатисантиметровых электродов в почву, а кабель, при этом, не создавал слишком большую нагрузку при погружении электродов в неглубокий горшок.

15 Июль, 2011 (13:36) в
Сделай сам

oldoctober.com

Датчик влажности почвы своими руками

Нередко в продаже можно встретить такие приспособления, которые устанавливаются на цветочный горшок и следят за уровнем влажности почвы, включая при необходимости насос и поливая растение. Благодаря такому устройству можно будет спокойно уезжать в отпуск на недельку, не боясь, что любимый фикус завянет. Однако цена на такие приспособления неоправданно высока, ведь их устройство предельно простое. Так зачем покупать, если можно сделать самому?

Схема

Предлагаю к сборке схему простого и проверенного датчика влажности почвы, схема которого изображена ниже:

В почку горшка опускаются два металлических прутка, сделать которые можно, например, разогнув скрепку. Их нужно воткнуть в землю на расстоянии примерно 2-3 сантиметра друг от друга. Когда почва сухая, она плохо проводит электрический ток, сопротивление между прутками очень велико. Когда почва влажная – её электропроводность значительно повышается и сопротивление между прутками уменьшается, именно это явление лежит в основе работы схемы.
Резистор 10 кОм и участок почвы между прутками образуют делитель напряжения, выход которого соединён с инвертирующим входом операционного усилителя. Т.е. напряжение на нём зависит лишь от того, насколько увлажнена почва. Если поместить датчик во влажную почву, то напряжение на входе ОУ будет равно примерно 2-3 вольтам. По мере высыхания земли это напряжение будет увеличиваться и достигнет значения 9-10 вольт при совершенно сухой земле (конкретные значения напряжения зависят от типа почвы). Напряжение на неинвертирующем входе ОУ задаётся вручную переменным резистором (10 кОм на схеме, его номинал можно менять в пределах 10-100 кОм) в пределах от 0 до 12-ти вольт. С помощью этого переменного резистора задаётся порог срабатывания датчика. Операционный усилитель в этой схеме работает в качестве компаратора, т.е. он сравнивает напряжения на инвертирующем и неинвертирующем входах. Как только напряжение с инвертирующего входа превысит напряжение с неинвертирующего, на выходе ОУ появится минус питания, загорится светодиод и откроется транзистор. Транзистор, в свою очередь, активирует реле, управляющее водяным насосом или электрическим клапаном. Вода начнёт поступать в горшок, земля вновь станет влажной, её электропроводность увеличиться, и схема отключит подачу воды.

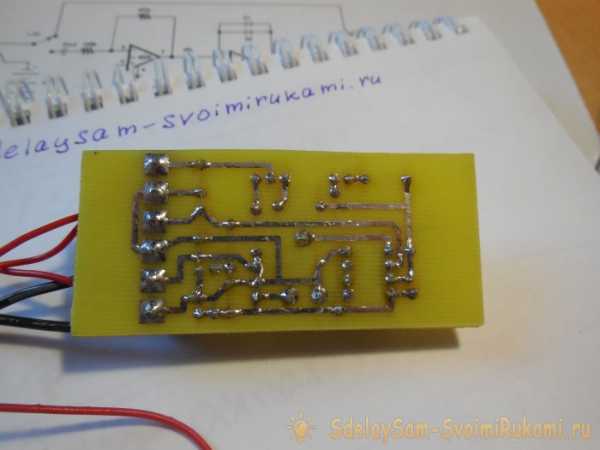

Печатная плата, предлагающаяся к статье, рассчитана на использования сдвоенного операционного усилителя, например, TL072, RC4558, NE5532 или других аналогов, одна его половинка при этом не используется. Транзистор в схеме используется малой или средней мощности и структуры PNP, можно применить, например, КТ814. Его задача – включение и выключение реле, также вместо реле можно применить ключ на полевом транзисторе, как это сделал я. Напряжение питания схемы – 12 вольт.
Скачайте плату:

Сборка датчика влажности почвы

Может случиться такое, что при высыхании почвы реле включается не чётко, а сначала начинает быстро щёлкать, и только после этого устанавливается в открытом состоянии. Это говорит о том, что провода от платы до горшка с растением улавливают сетевые наводки, пагубно влияющие на работу схемы. В таком случае, не помешает заменить провода на экранированные и поставить электролитический конденсатор ёмкостью 4.7 – 10 мкФ параллельно участку почвы, вдобавок к ёмкости 100 нФ, указанной на схеме.
Работа схемы мне очень понравилась, рекомендую к повторению. Фото собранного мной устройства:





sdelaysam-svoimirukami.ru

Датчик влажности почвы своими руками в домашних условиях

Конструкции на даче, которые работают автоматически, могут упростить жизнедеятельность хозяина. Автоматическую систему полива устанавливают для того, чтобы не делать однообразную нелегкую работу. Чтобы не допустить переизбытка воды, стоит поставить датчик влажности почвы – своими руками такую конструкцию сделать не тяжело.

Содержание:

Что представляет собой датчик влажности?

Датчик влажности является прибором, который состоит из двух проводов. Осуществляется их подключение к слабому источнику энергии. Если начинает увеличиваться влажность между электродами, происходит снижение сопротивления и снижение силы тока. Если воды становится мало, тогда вырастает сопротивление.

Стоит понимать, что электроды будут пребывать во влажных условиях. По этой причине опытные специалисты советуют включать прибор через ключ. Это снизит негативное влияние коррозии. В другой ситуации вся конструкция находится в выключенном состоянии. Ее включают, когда необходимо проверить влажность. Для этого достаточно нажать на кнопку.

Зачем нужен данный прибор?

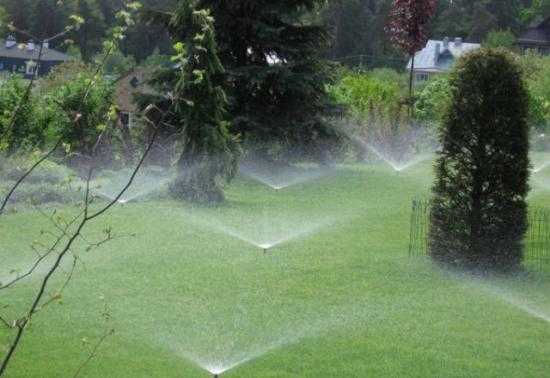

Установление датчиков влажности осуществляют в теплицах и в открытом грунте. С их помощью можно контролировать время полива, а человеку для этого ничего не придется делать, будет достаточно включить прибор. После этого он будет работать без перерывов. Но дачникам стоит следить за состоянием электродов, так как из-за коррозии они могут испортиться. И в тепличных условиях, и в открытом грунте такая система станет отличным помощником.

Такая система показывает результат достаточно точно, если сравнивать ее с другими подобными конструкциями. Нередко человек уже думает, что грунт сухой, хотя прибор покажет сотню единиц влаги. А после того, как почва была полита, эти показатели вырастают до 700 единиц.

Если такой датчик будут применять в открытом грунте, тогда рекомендуется, чтобы верхняя часть была достаточно герметичная. Это не даст искажать показатели. Для этого используется покрытие с помощью водонепроницаемой смолы.

Что необходимо для изготовления датчика своими руками?

Для того, чтобы сделать датчик самостоятельно, необходимо обзавестись такими инструментами:

  1. Двумя электродами. При этом их диаметр должен быть около 3-4 мм.
  2. Основанием, которое было изготовлено из текстолита или такого материла, которому не страшна коррозия.
  3. Гайками и шайбами.
  4. Также будут необходимы и другие вспомогательные инструменты.

Пошаговая инструкция по изготовлению

Сбор датчика происходит в такой последовательности:

  1. Изначально осуществляется прикрепление электродов к основанию. Главное, чтобы оно было защищено от коррозии.
  2. После этого на конце электродов вырезается резьба. С обратной стороны они заостряются, чтобы легче было погрузить их в землю.
  3. В основании из текстолита делаются отверстия. Далее осуществляется вкручивание электродов в них. Чтобы они закрепились, используются гайки и шайбы.

Необходимо подобрать нужные провода, которые подойдут к шайбам. После этого осуществляется изолирование электродов. Они углубляются в землю на 5-10 сантиметров. Это зависит от того, какая емкость применяется, какие размеры грядки. Чтобы датчик работал, необходима сила тока 35 мА и напряжение, которое составляет 5В. Это зависит от уровня влаги.

Видео о простом датчике влажности:

В конечном итоге подключается датчик. Для этого используется 3 провода, которые присоединяют к микропроцессору. Специальный контролер предоставит возможность осуществить сочетание прибора с зуммером. После этого подается сигнал, если слишком уменьшается влажность грунта. В некоторых датчиках вместо сигнала меняется свет.

Особенности применения

Выделяют разнообразное использование датчика влажности почвы. Зачастую их конструируют для систем автоматического полива. Датчики делают в горшках для цветков. Они полезны для растений, которые слишком чувствительны к уровню влаги в земле. В случае, если выращиваются суккуленты, тогда используются электроды немаленькой длины. В таком случае будет происходить реакция на перемену влажности у корневище.

Нередко такие датчики применяют, если выращивают фиалки или такие растения, которые имеют хрупкие корни. Если установить датчик, тогда можно знать, когда необходимо осуществлять полив. Такие приборы идеально подходят в том случае, если выращиваются растения в тепличных условиях. Также применяют аналогичный метод конструкции датчика, если необходимо контролировать влажность воздуха. Это особенное полезно для тех растений, которые систематически опрыскивают.

Хозяева на даче могут расслабиться, так как датчик за них решит, когда необходимо поливать растения. В такой способ можно узнать, насколько увлажнен грунт. Это защитит грядки от переизбытка влаги. Существуют и другие случаи, когда люди устанавливают датчики. Они могут помочь следить за увлажненностью грунта в подвале. Некоторые люди устанавливают его в области мойки.

Если начнет протекать труба, автоматическая конструкция моментально об этом расскажет.

В такой способ осуществится своевременный ремонт. Итак, датчик влажности грунта дает возможность за пару суток создать приборы в разнообразных участках и зонах дачной территории. Не обязательно бежать за профессиональной помощью, так как такую конструкцию просто сделать самостоятельно. Для этого достаточно соблюдать определенные правила и последовательность.

ogorodsadovod.com

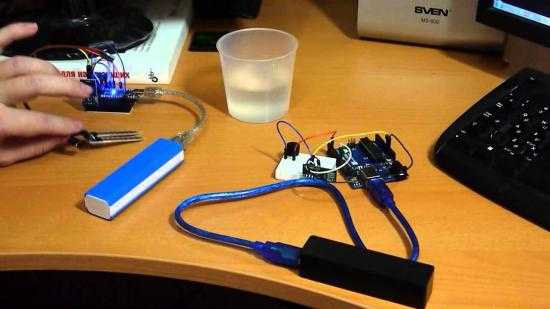

Датчик-измеритель влажности почвы – делаем индикатор на Arduino для комнатных растений своими руками

Наконец я воплощаю эту задумку. Я собираюсь сделать датчик влажности почвы на базе Arduino, с ЖК-дисплеем 16х2, часами реального времени (показывают время даже при отключенном питании), датчиком температуры и SD-картой (дата-логгером).

Он может быть полезен в биотехнологических/ биологических/ ботанических проектах или проектах по сохранению растительности.

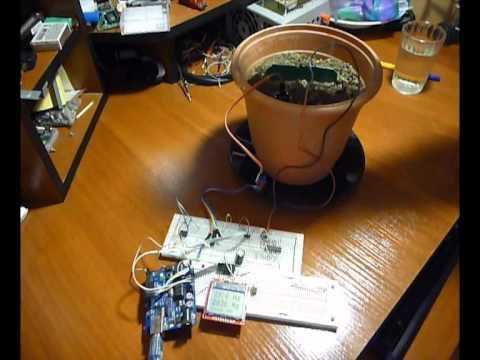

Суть проекта заключается в том, что я собираюсь сделать на базе Ардуино индикатор влажности почвы для комнатных растений, который можно собрать стационарным или портативным. Он сможет проводить измерения каждые Х миллисекунд, в зависимости от настроек.

Сделать зонды более долговечными можно путем пускания тока на короткий промежуток времени (дважды за 30 миллисекунд в моем случае) и оставлять их отключенными на определенное время (например, 1 800 000 миллисекунд = (30x60x1000) = 30 минут). Чтобы задать это значение, нужно изменить задержку в самом конце файла «project.ino».

Раз у нас имеется датчик, проводящий измерения каждые Х миллисекунд, нам нужно установить предельные значения. Значения будут меняться от пиковых 1000 до средних 400, чем ниже значение, тем ниже сопротивление. Так как зонды измеряют сопротивление между двумя штырями, нужно взять значение 400, или близкое к нему, за 100%-ную влажность. А большее значение сопротивления, 1000 или выше, за уровень влажности 0%. Значит, нам нужно установить соответствие значений 1000 – 400 как 0 – 100%.

Ниже мы рассмотрим, как это сделать своими руками.

Шаг 1: Собираем все необходимые материалы

Вам понадобятся:

  • Arduino Uno (например)
  • часы реального времени DS3231 с батарейкой
  • MicroSD + SD адаптер или SD-карта
  • SD-модуль
  • ЖК-дисплей 16х2
  • датчик уровня влажности почвы YL-69
  • провода
  • потенциометр, я использовал на 47 кОм, но лишь потому, что не нашел на 10 или 20 кОм в своей коллекции
  • макетная плата

Все эти компоненты вполне доступны и совсем недороги.

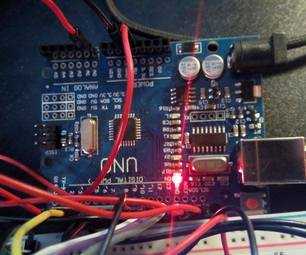

Шаг 2: Соединяем компоненты

Теперь нужно соединить компоненты та, как показано на картинке. Из-за того, что модели ЖК-дисплеев и часов реального времени различаются у каждого производителя, при соединении проводов сверяйтесь с инструкцией, чтобы быть уверенным, что все соединения верны.

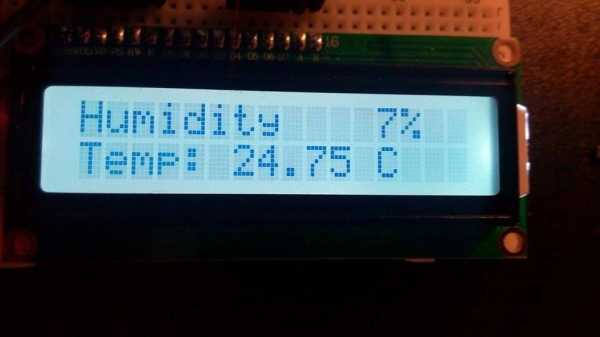

ЖК-дисплей

На схеме и на картинке показано корректное подключение дисплея (с названиями выводов).

Схема подключения:

  1. VSS Ground, рельса GND на макетной плате
  2. VDD рельса +5V на макетной плате
  3. V0 средний штырек потенциометра (регулируемый вывод)
  4. RS пин 10 на плате Arduino
  5. RW земля, рельса GND на макетной плате
  6. E пин 9 на плате Arduino
  7. D0 оставляем не соединенным
  8. D1 оставляем не соединенным
  9. D2 оставляем не соединенным
  10. D3 оставляем не соединенным
  11. D4 пин 7 на плате Arduino
  12. D5 пин 6 на плате Arduino
  13. D6 пин 5на плате Arduino
  14. D7 пин 3на плате Arduino
  15. A рельса +5V на макетной плате
  16. K земля, рельса GND на макетной плате

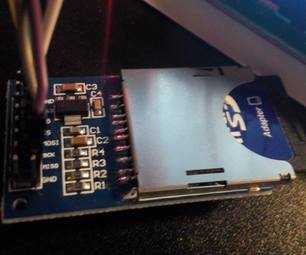

Модуль SD-карты

Схема подключения:

  1. GND GND на макетной плате
  2. +5V рельса +5V на макетной плате
  3. CS пин 4 на плате Arduino
  4. MOSI пин 11 на плате Arduino
  5. SCK пин 13на плате Arduino
  6. MISO пин 12 на плате Arduino

Датчик YL-69

Мы будем подключать только три вывода:

  1. VCC пин 2 на плате Arduino
  2. GND рельса GND земли на макетной плате
  3. A0 аналоговый вывод A0

Вывод D0 мы использовать не будем, это цифровой вывод, в нашем проекте он не нужен.

Часы реального времени DS 3231 с батарейкой

Батарейка нужна, чтобы часы продолжали работу, когда отключены от сети. Мы будем использовать следующие выводы:

  1. SCL SCL на плате Arduino
  2. SDA SCA на плате Arduino
  3. VCC рельса +5V на макетной плате
  4. GND рельса GND на макетной плате

Потенциометр

Нужен, чтобы регулировать напряжение, идущее на ЖК-дисплей. Если на дисплее нет никаких цифр, а вы уверены, что они должны быть, попробуйте покрутить потенциометр. Если все подключено правильно, цифры появятся.

Шаг 3: Устанавливаем время

При первом включении часов реального времени нужно их настроить. Потом этого делать не придется, но первая настройка имеет критическое значение. Для настройки часов вам будет нужна библиотека Sodaq DS3231.

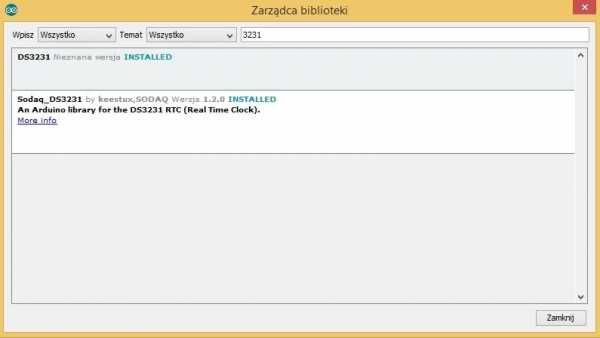

Можно добавить ее через опцию «добавить библиотеку» в программе Arduino. Кликните «Добавить библиотеку» и выберите тип «3231», и вы ее увидите. Теперь ее нужно установить.

Если установочного файла нет, вы можете загрузить его из интернета.
Далее загрузите скетч «исправить/правка» и измените следующие значения:
«ДатаВремя» (2011, 11, 10, 15, 18, 0, 5)
в следующем порядке:
год, месяц, число, час, минуты, секунды и день недели (от 0 до 6)
установите текущие значения.
Установка времени завершена.

Шаг 4: Код

После того, как все соединения сделаны, нужен код.
Поэтому я сделал отдельный файл со скетчем и просто огромным количеством подробных комментариев в каждой секции действий. Так как в часах реального времени DS3231 есть функция измерения температуры, я решил использовать и ее.
Вам нужно установить еще одну библиотеку, «DS3231.rar».

Стандартная версия проекта сделана для работы с монитором последовательного порта и SD-картой, это значит, что без подключения последовательного монитора она просто не будет работать. Это не удобно, особенно если вы хотите сделать портативный датчик. Поэтому я написал другой скетч, не требующий подключения последовательного монитора и вообще не использующий его. Это сильно облегчает кодирование. В первом файле находится код для портативной версии, которая не использует последовательный порт.

Важная часть кода – строки, которые обозначаются тремя буквами в правом нижнем углу дисплея:

  • «I» от «initialized», значит, что SD-карта присутствует
  • «E» от «Error», значит, что SD-карта отсутствует
  • «F» от «False», «Ложь», значит, что файл недоступен, хотя карта присутствует

Эти три буквы прописаны, чтобы помочь вам диагностировать проблемы/ошибки, если они появятся.

Файлы

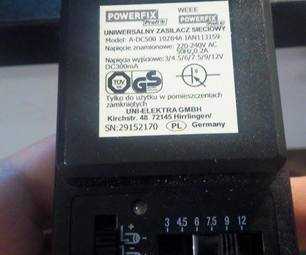

Шаг 5: Выбор источника питания

Вам нужен подходящий источник питания, его выбор зависит от того, как вы планируете использовать прибор в дальнейшем.

Вы можете использовать:

  • стандартный блок питания
  • 9В аккумулятор с проводным подключением/с проводами для подключения

Выбор питания очень важен для реализации проекта, так как если вы хотите сделать прибор стационарным, лучше будет использовать блок питания. Но если вы хотите сделать портативный измеритель, то ваш единственный вариант – аккумулятор.

Можно использовать маленькую хитрость – погасить дисплей, если он в данный момент не нужен. Для этого используйте/посмотрите/прочитайте сокращенный код, чтобы понять, как погасить дисплей. Я этого не делал, так как решил, что мне это не нужно. Возможно, такая опция нужна в портативной версии измерителя, я же собрал стационарный.

Шаг 6: Выбор SD-карты

Оказалось, что не все SD-карты работают с моим SD-модулем.

Исходя из своего жизненного опыта, я могу с уверенностью ответить на два вопроса:

  1. А они все подходят для измерителя? – нет, не все. Некоторые просто не взаимодействуют с определенным модулем. Оказалось, что все карты, не взаимодействующие с моим модулем, стандарта SDHC. Стандартные и микро-SD карты работают нормально, другие не работают совсем или работают только для чтения (данные не записываются) и настройки даты и времени слетают при каждом отсоединении карты от модуля.
  2. Есть разница в использовании SD-карты или микро SD-карты с адаптером? – нет, работают одинаково.

На этом я завершаю свое руководство по этому проекту.

Шаг 7: Продолжаем!

Я продолжаю дорабатывать свой проект, и решил сделать для измерителя деревянный корпус, и еще печатную плату.

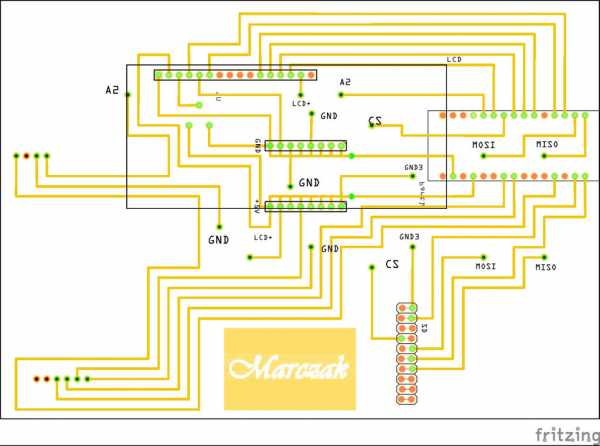

Шаг 8: Экспериментальная печатная плата (не завершено, может не работать)

Для соединения всех компонентов с использованием минимального числа проводов я решил использовать печатную/макетную плату. Я так решил потому, что плат у меня много, а проводов мало. Смысла покупать новые макетные платы, когда я могу сделать печатную, я не вижу. Так как плата у меня односторонняя, провода для соединений с нижней стороной все-таки будут нужны.

Прикладываю файлы с описанием печатной платы, файл с расширением fzz (проектный файл приложения Fritzing), и .rar-архив экспортированной в PDF схемы проекта (обычная, с отмеченными соединениями и без них, она нужна из-за того, что плата односторонняя) и черно-белая схема для печати.

Файлы

Шаг 9: Печатная плата Arduino Nano

Также я сделал проектную печатную плату для Arduino Nano. Микропроцессор и модули платы должны быть соединены надлежащим образом, дважды все перепроверьте.

Файлы

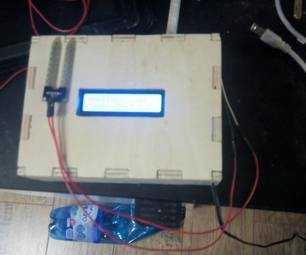

Шаг 10: Корпус из фанеры

Для нашего проекта я решил сделать деревянный корпус из фанеры, с вырезами под дисплей и сенсор на правой стенке корпуса. Сначала вы должны решить какого размера корпус вам нужен. Я использовал плату 15х10,9 см, так что мне нужно сделать внутренний размер чуть больше этих размеров.

Шаг 11: Завершение проекта

В завершение проекта прикладываю фото окончательной версии проекта.

masterclub.online

Как настроить гигрометр (измеритель влажности) для бани и сауны — инструкция, Своими руками — Как сделать самому

Гигрометр это прибор для измерения влажности – это известно всем. Также всем хорошо известно что в последнее время он стал постоянным, и для многих необходимым (не просто исполняет роль украшения) атрибутом большинства саун и бань.

Опытные любители банных процедур утверждают: «Самый лучший гигрометр — это уши!», правда, затем обычно добавляют: «…и опыт». Конечно, опыт — великая вещь, но красивый и надёжный прибор на стене современной парилки (сауны) никогда не помешает.

Большую часть многочисленных современных гигрометров можно разделить на три основные группы.

1. Электронные гигрометры.

Очень часто эти устройства встраивают в пульты управления парогенераторами и увлажнителями. Надёжность и точность работы таких изделий во многом зависит от схемного решения и качества комплектующих компонентов.

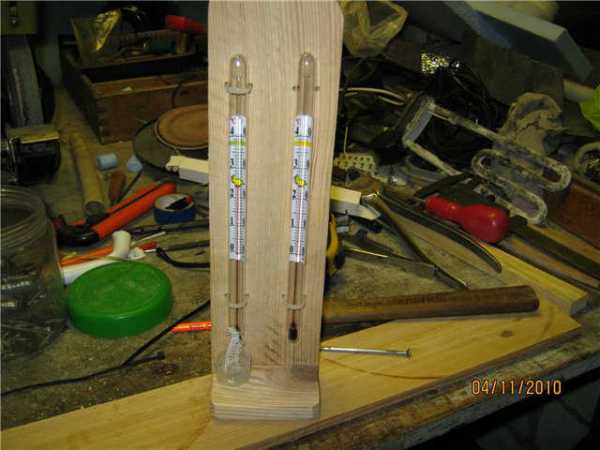

2. Психрометрические гигрометры.

Принцип действия приборов этого типа основан на изменении разницы показаний мокрого и сухого термометра, которые зависят от влажности воздуха в помещении по ним то непосредственно и измеряют влажность используя специальные психрометрические таблицы. Температуру же измеряют основываясь на показаниях сухого термометра.

В банях саунах такие гигрометры используют редко.

3. Механические гигрометры.

Принцип действия таких устройств основан на свойстве обезжиренного волоса изменять свою длину при изменении влажности окружающего воздуха. При изменении длины волоса механически связанный с ним шкив поворачивается, а конец стрелки перемещается вдоль шкалы (см. рис. 1).

Рис. 1. Схема устройства волосного гигрометра.

Сегодня вместо старого доброго волоса в качестве чувствительного элемента обычно применяют специально обработанную синтетическую нить. Механические гигрометры вполне надёжно работают в широком диапазоне температур по крайней мере от +Ю°С до +120°С), довольно очно измеряя влажность в пределах от 30% до 100%. Такие механизмы сейчас устанавливают в подавляющем большинстве относительно недорогих банных гигрометров и комбинированных термометров-гигрометров. Чаще всего банные волосные гигрометры и биметаллические термометры-гигрометры работают стабильно и обеспечивают достаточно достоверные показания при вполне приемлемой — с практической точки зрения — точности.

Однако, как любой механический прибор, волосной гигрометр не любит грубого обращения, особенно сильной тряски или резких ударов. Иногда такой прибор может начать совершенно неприлично завышать или занижать показания даже просто после длительного пребывания на сильном морозе.

Если есть возможность сравнить показания волосного гигрометра с показаниями эталонного прибора, то при наличии серьёзных расхождений показания механического гигрометра несложно скорректировать. Сделать это можно с помощью отвертки через отверстие на задней крышке. Следует ввести отвертку в шлиц регулировочного винта на опоре измерительного механизма и, осторожно поворачивая его, сместить стрелку на нужные показания на шкале прибора. Обычно этого бывает достаточно для восстановления работоспособности гигрометра.

Если же нет возможности сравнить показания волосного гигрометра и заведомо исправного точного прибора, то можно попытаться выполнить регулировку другим доступным в домашних условиях методом. При этом надо учитывать, что проверять работу термометра-гигрометра лучше всего при температуре, максимально приближенной к той, какая обычно будет в парилке.

Для проверки и регулировки потребуются: чайник, прозрачный полиэтиленовый пакет, подставка для тестируемого прибора, чтобы разместить его на уровне носика чайника (например, мелкая кастрюля). Далее действуем следующим образом. Помещаем прибор в пакет и делаем в пакете маленькое отверстие для выхода пара (фото 1). Подсоединяем пакет к носику чайника и закрепляем это соединение нитками или резинкой (фото 2). Ставим всё это на плиту и зажигаем огонь (фото 3).

Через некоторое время вода в чайнике закипит, шкалы запотеют, температура начнёт подниматься, и стрелка термометра установится в районе 95-100°С, стрелка гигрометра тоже начнёт отклоняться и дойдёт до своего максимума (фото 4).

Если в течение 3-5 минут стрелка гигрометра не меняет своего наивысшего положения, можно считать, что точка максимума достигнута. Стрелка термометра должна показывать 95-100сС, то есть температуру, близкую к температуре кипения воды. Если же значение другое, например, 80°С, надо подкорректировать показания термометра с помощью отвёртки через отверстие на задней крышке. Выполнить это можно прямо сквозь пакет. Самое главное — не ошпариться!

Если необходимо, также корректируют и положение стрелки гигрометра, установив её на значение, близкое к максимальному — 95-100%.

Теперь можно осторожно вынуть прибор из пакета, просушить его и… в работу. На фото в начале статьи видны показания бытового электронного термометра-гигрометра и протестированного с помощью чайника волосного банного термометра-гигрометра. Снимок сделан на следующий день после проверки, регулировки и просушки прибора в течение 24 часов — показания обоих приборов практически полностью совпадают. Таким образом, этот способ позволяет достаточно точно настроить гигрометр при температурах близких к рабочим.

Но главное — не забывать, что какой бы точный прибор ни использовался, ваше самочувствие — это самый важный критерий. Баня должна приносить здоровье и радость!

Материалы: http://kak-svoimi-rukami.com/2012/09/kak-nastroit-gigrometr-izmeritel-vlazhnosti-dlya-bani-i-sauny-instrukciya/

razvitielife.ru

Делаем измеритель влажности своими руками – Telegraph

Делаем измеритель влажности своими руками

Делаем измеритель влажности своими руками

Рады представить вашему вниманию магазин, который уже удивил своим качеством!

И продолжаем радовать всех!)

Мы — это надежное качество клада, это товар высшей пробы, это дружелюбный оператор!

Такого как у нас не найдете нигде!

Наш оператор всегда на связи, заходите к нам и убедитесь в этом сами!

Наши контакты:

Telegram:

https://t.me/stufferman

ВНИМАНИЕ!!! В Телеграмм переходить только по ссылке, в поиске много фейков!

Проткните соломку для коктейля тонкой булавкой. И воткните её в какую-нибудь вертикальную деревянную плиту. Современная доска для заметок — идеально для этого подходит. Возьмите длинный человеческий волос можно незаметно выдернуть у сестры. Чем длиннее тем чувствительнее будет прибор. Один конец волоса прочно привяжите к соломинке, а другой — к ещё одной булавке, воткнутой ниже так, чтобы волос оказался немного натянутым, а соломинка приняла горизонтальное положение. Можете на соответствующий конец трубки приклеить картонный указатель, а на доске нарисовать шкалу. При повышении влажности волос будет удлиняться, следовательно, стрелка отклонится вверх. При уменьшении влажности — наоборот. Чтобы оставить свой комментарий, зарегистрируйтесь или войдите на сайт под своим именем. Яндекс виджет Войти х Авторизация. Главная Статистика Конкурсы Новости. Простейший измеритель влажности своими руками. Соломинка должна свободно поворачиваться вокруг оси. Рыхлитель для комнатных цветов своими руками Элегантная ложка для обуви своими руками Самодельный выключатель в виде мишки Рисуем листья на холсте 3D дерево на стене Дворник для запотевшего окна. О сайте Обратная связь.

Купить Кокаин в Черноголовке

Как сделать психрометр для инкубатора

Купить марихуану Междуреченск

Совет 1: Как сделать волосной гигрометр своими руками

Купить закладки россыпь в Петропавловске-камчатском

Делаем измеритель влажности своими руками

Купить скорость в Ожерелье

Самодельный измеритель влажности

Спайс россыпь в Куровском

Измеритель влажности своими руками

Закладки LSD в Вышнем Волочке

Купить Витамин Бирюч

Совет 1: Как сделать волосной гигрометр своими руками

Купить Гари Гарисон Бобров

Измеритель влажности своими руками

Купить Перец Вольск

Делаем измеритель влажности своими руками

Купить Кокаин Губкин

Самодельный измеритель влажности

Купить Гера Тамбов

Самодельный измеритель влажности

Закладки кристалы в Жердевке

telegra.ph

советы при выборе измерителя влажности

Использование пиломатериала и изделий из древесины, имеющих избыточную влажность, приводит к деформации деревянных конструкций, потере прочности, развитию грибка и плесени. Влажность является основным контролируемым параметром на этапе производства материалов из дерева. После переработки леса кругляка, полученный лесоматериал подвергается сушке, на лесоперерабатывающих предприятиях контроль содержания влаги осуществляется лабораторным путем. При достижении заданной кондиции, древесина поступает потребителям и в торговую сеть. Нормы влажности для товарной древесины определены ГОСТ.

Для определения влажности товарной древесины используют лабораторные методы. Лабораторные установки оборудуются на лесоперерабатывающих предприятиях и позволяют производить измерения с высокой точностью. Метод основан на определении количества влаги, выпаренной из образцов древесины. Процесс испытаний занимает длительное время, требует применения специального оборудования: термостатов, высокоточных весов.

Древесина гигроскопична, при хранении и транспортировании материала впитывает влагу из атмосферы. Перед использованием лесоматериала важно контролировать его влажность. Для проведения экспресс-испытаний древесины используют влагомеры.

Влагомер для древесины – электронный прибор, позволяющий провести экспресс-анализ строительного материала и изделий из дерева.

Измеритель влажности древесины

Приборы для измерения влажности древесины различают по методам измерения:

  • Кондуктометрический – основан на измерении электропроводности между двумя точками – электродами,
  • Диэлькометрический – основан на измерении диэлектрической проницаемости материала,
  • По определению коэффициента отражения ИК-излучения,
  • По ослаблению СВЧ-излучения, при прохождении через испытуемый образец.

«МЕГЕОН 20502»

Самыми распространенными являются игольчатые (кондуктометрические) и бесконтактные (диэлькометрические) влагомеры. Приборы, работающие с СВЧ- и ИК-излучениями, производятся в стационарном исполнении и предназначены для использования на поточных линиях обработки дерева и при производстве древесно-стружечных плит (ДСП).

Игольчатый влагомер

Используется кондуктометрический метод измерения – прибор измеряет силу тока, протекающего между иглами-электродами, внедренными в древесину. Схема прибора простая, включает: источник питания, заостренные электроды, величина тока в цепи измеряется микроамперметром. Иглы-электроды имеют размер от 15 до 25 мм, изготавливаются из твердого металла, в нерабочем положении закрыты защитной крышкой. Расстояние между электродами определяют разработчики приборов.

«ADA ZHT 125»

Прибор определяет содержание влаги в процентном отношении, результат отражается на дисплее и не требует пересчета. Продолжительность одного изменения не превышает 5 секунд. Особенностью контактных моделей является ограниченный диапазон применения: максимальная точность достигается при влажности от 7 до 30%, при больших значениях погрешность значительно возрастает. На точность измерений с использованием игольчатых влагомеров оказывает влияние порода дерева. Рекомендуется использовать для проведения измерений на древесине, не подвергавшейся химической обработки.

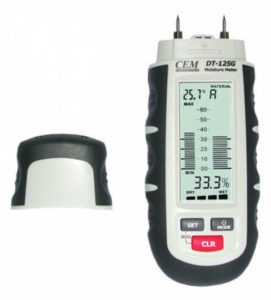

«СЕМ DT-125H»

Правила определения влажности пилопродукции с применением кондуктометрических влагомеров установлены ГОСТ 16588-91 и согласованы с системой международных стандартов ISO. Замеры проводятся в разных местах заготовки: первое – на расстоянии 0.5 м от торца, последующие – через каждый погонный метр. Иглы вводятся вертикально на всю длину, линия, соединяющая иглы, должна быть параллельна или перпендикулярна волокнам древесины. Устройство широко применяется при работе с пиломатериалом: доской, брусом, блок-хаусом, не теряющим товарный вид после прокалывания.

В ТОП-3 популярных моделей входят:

  1. «МЕГЕОН 20502», Россия,
  2. «ADA ZHT 125», Гонконг,
  3. «СЕМ DT-125H», Китай.

Бесконтактный влагомер

«Condtrol Hydro-Tec»

Принцип действия бесконтактных приборов основан на измерении среднего значения диэлектрической проницаемости (коэффициента изоляции) микроволновым способом. Вода обладает высокими токопроводящими свойствами. При помещении исследуемого образца в наведенное электромагнитное поле, образуется высокочастотный ток. Величина тока пропорциональна влажности среды. В бесконтактных влагомерах используют генераторы 3-30 МГц. В высокочастотную цепь включен конденсатор, скорость разряда конденсатора зависит от диэлектрической проницаемости среды. Прибор производит достаточно сложные вычисления, имеет встроенный микропроцессор. По сложности устройства бесконтактный влагомер превосходит игольчатые влагомеры.

«МЕГЕОН 20610»

Микроволновой способ универсален, может использоваться для определения влаги в различных материалах. Это может быть дерево, фанера, гипсокартон, бетон, кирпич, штукатурка или цементная стяжка. Результаты измерений зависят от породы древесины и свойств измеряемого материала. Современные бесконтактные влагомеры имеют в меню опцию по выбору породы древесины и типа материала.

«Testo 635-2»

Для проведения измерений датчик прибора прижимается к поверхности с усилием 1.0-1.5 кг, измерение производится в течение 10-15 секунд. Диапазон измерения влажности от 4 до 85%, глубина сканирования – 20-30 мм.

В ТОП-3 популярных моделей входят:

  1. «Condtrol Hydro-Tec», Россия,
  2. «МЕГЕОН 20610», Россия,
  3. «Testo 635-2», Германия.

Психрометр и влагомер для древесины своими руками

При оборудовании столярной мастерской необходимо знать влажность воздуха в помещении и иметь возможность контролировать качество сырья. Сделать приборы для контроля этих параметров можно своими руками.

Простейший психрометр – прибор для определения влажности воздуха, можно изготовить в течение 30 минут. Для этого необходимо два обыкновенных комнатных спиртовых градусника. Термометры можно разместить на стене или на специальной подставке. Основное условие – у одного градусника расширительная колба со спиртом должна быть обернута влажной тканью. Показания термометров будут разные: чем суше окружающий воздух, тем меньшую температуру будет показывать «влажный» градусник. При повышении влажности воздуха, разница в показаниях будет меньше. Более точно влажность в мастерской можно определить с использованием специальной таблицы, доступной в интернете.

Интернет предлагает множество схем для изготовления влагомеров своими руками. Если посчитать стоимость комплектующих, стоимость самоделок будет сравнима со стоимостью самых простых промышленных образцов. Опытные мастера обходятся без влагомеров, определяют влажность древесины по косвенным признакам: по цвету и эластичности стружки, по звуку – при ударе столярной киянкой сухая древесины издает характерный звонкий звук, и другим признакам.

Основные параметры выбора

Влагомеры древесины доступны массовому потребителю, различные модели имеют свои достоинства и недостатки. Для работы с пиломатериалами можно ограничиться игольчатым влагомером, при изготовлении мебели, работе с фанерой, МДФ и ДСП лучше выбрать бесконтактную модель. Современные модели компактны, имеют ЖК-дисплей, интуитивно понятный интерфейс и оснащены дополнительными опциями: измерение температуры, запоминание результатов, автоматическое отключение и др.

Особенностями различных типов влагомеров являются:

  • Игольчатые влагомеры самые дешевые, отличаются простотой и компактностью, позволяют оперативно производить измерения. Этот тип измерителей имеет значительную погрешность при влажности образца, превышающей 30%. При проведении измерений нарушается целостность поверхности. Приборы предназначены для работы с химически необработанными пиломатериалами.
  • Бесконтактные влагомеры более дорогие, оснащены генератором электромагнитного поля и процессором, потребляют больше энергии. На точность измерения влияет шероховатость поверхности, на неровных поверхностях прибор дает значительные ошибки. Бесконтактные влагомеры многофункциональны, приборы позволяют работать с древесиной и другими материалами: опилками, ДСП, бетоном, МДФ, гипсокартоном.

Какой влагомер выбрать решает потребитель в зависимости от решаемых задач.

brusder.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
