Методы измерения влажности воздуха и газа
В настоящее время наибольшее распространение в промышленных приборах получили следующие методы измерения влажности газов и воздуха: психрометрический, точки росы, сорбционный и оптический.
Психрометрический метод измерения влажности основан на измерении психрометрической разности температур между «сухим» и «мокрым» термометрами. Мокрый термометр смачивается через специальный фитиль водой. Испарение, а следовательно, и охлаждение с поверхности мокрого термометра тем больше, чем ниже влажность газа. Поэтому разность температур сухого и мокрого термометров зависит от влажности газа.
Метод точки росы основан на определении температуры, при которой газ становится насыщенным находящейся в нем влагой. Эта температура определяется по началу конденсации водяного пара
на зеркальной поверхности, температура которой может устанавливаться любой в интервале температур работы влагомера.
Сорбционный метод основан на связи физических свойств гигроскопических веществ с количеством поглощенной ими влаги, зависящей от влажности анализируемого газа.
Оптический метод основан на измерении ослабления инфракрасного (ИК) излучения за счет его поглощения парами воды.
Психрометрический метод. В психрометрическом методе используется зависимость между парциальным давлением пара в парогазовой смеси и показаниями сухого и мокрого термометров:
рн.м – р = Арб(tc – tm) (1)
где р — парциальное давление пара в парогазовой смеси; рн.м — парциальное давление насыщенного пара при температуре мокрого термометра tm; рб — барометрическое давление; А — психрометрическая постоянная; tc — температура сухого термометра.
Относительная влажность φ может быть определена из (1) следующим образом:
φ = р/рн.с100 = 100[рн.м – Арб(tc – tm
)]/ рн.с (2)где рн.с , рн.м — парциальное давление насыщенного пара при температурах tc и tm.
В связи с тем, что рн.с и рн.м, однозначно определяются tc и tm, то при А = const, можно получить зависимость
φ = f(tc – tm,tc) (3)
По этой зависимости можно составить психрометрические таблицы. Таблицы могут быть различными для разных конструкций мокрого термометра. Психрометрическая постоянная А определяется условиями теплоотвода от термометра через фитиль в окружающую среду (размерами и формой резервуара или гильзы термометра, теплопроводностью гильзы и ткани фитиля, смоченностью ткани и другими факторами), поэтому практически для каждой новой конструкции А будет отличным от других. Для обеспечения постоянства А для каждой конструкции обеспечивают такой режим обдува мокрого термометра (как правило, V ≥ 3 м/с), при котором А = const. Зависимость (3) может быть аппроксимирована семейством прямых φ = const в координатах t
φ = f(tm – ta)/(tc – tb) (4)
Рис. 1. Зависимость относительной влажности от температур «мокрого» и «сухого» термометров:
1 – 5 – φ = 100 %; 80; 60; 40; 20
Рис. 2. Принципиальная схема психрометра с термопреобразователями сопротивления
Принципиальная измерительная схема психрометра с преобразователями сопротивления представлена на рис. 2. При соответствующем подборе плеч мостов можно считать, что Uab = k1(tm – ta) и Ucd = k2(tc – tb
). В момент компенсации Uab = Uef = mUcd, где m — относительное положение движка реохорда, тогдаm = k1 (tm – ta)/ [k2(tc – tb)] (5)
Шкала психрометра градуируется в процентах относительной влажности. Возможны различные модификации этой схемы, но, как правило, принцип действия остается неизменным.
Преимущества психрометрического метода — достаточно высокая точность и чувствительность при температурах выше 0 °С. К недостаткам метода относится уменьшение чувствительности и точности при низких температурах, а также погрешность, связанная с непостоянством психрометрической постоянной А.
Метод точки росы. По температуре точки росы можно определить абсолютную влажность или влагосодержание, а если дополнительно измерить температуру газа, то можно определить и относительную влажность. Этот метод один из наиболее точных и позволяет производить измерение влажности при любых давлениях газа как при положительных, так и при отрицательных температурах. Основным чувствительным элементом влагомеров, основанных на измерении температуры точки росы, является зеркало, обдуваемое анализируемым газом. Зеркало необходимо охлаждать, чтобы на нем происходила конденсация влаги, находящейся
в анализируемом газе. Одновременно фиксируется температура, при которой начинается выпадение влаги (росы).
Для технических измерений разработаны автоматические влагомеры точки росы. Одна из схем такого влагомера представлена на рис. 3.

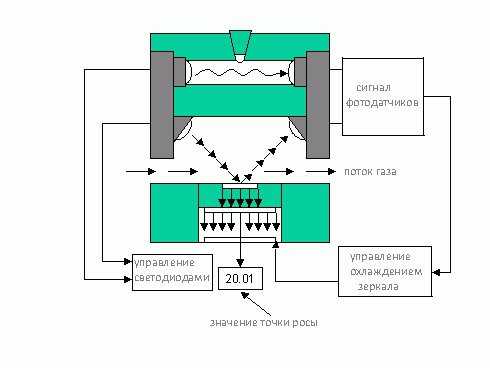

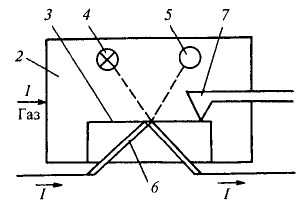

Рис. 3. Принципиальная схема влагомера точки росы:
1 — канал; 2 — камера; 3 — зеркальная поверхность; 4 — источник измерения; 5 — оптрон; 6 — термобатарея; 7 — термопара
Газ, очищенный от примесей и пыли, по каналу 1 поступает в камеру 2, где соприкасается с зеркальной поверхностью оптического канала 3, по которому световой поток от источника 4 попадает на оптрон 5. Поверхность 3 охлаждается термобатареей 6, работающей на эффекте Пельтье. Принцип ее работы состоит в том, что при прохождении тока через соприкасающиеся поверхности разнородных проводников в зависимости от направления тока поглощается или выделяется тепло. Так, снижение температуры на 50 °С может быть получено при пропускании тока в 6 А при напряжении питания 15 В через термоэлектронную батарею размером 40 х 40 х 40 мм, содержащую 127 элементов. При достижении точки росы на поверхность 3 выпадает роса, оптрон запирается и ток через термобатарею 6 прекращается. Термопара 7 фиксирует температуру выпадения росы. Преобразователь точки росы прибора «КОНГ-Прима» измеряет точку росы в диапазоне -30…30 °С, погрешность составляет ±0,25 и ±1 %.
При практической реализации метода точки росы существуют определенные трудности. Во-первых, фиксация самого момента начала конденсации (выпадения росы) зависит от метода фиксации (оптический, кондуктометрический и т.д.). Во-вторых, температура точки росы может зависеть от состояния поверхности, на которой происходит конденсация. Например, наличие жира или нефтепродуктов на поверхности конденсации существенно занижает температуру точки росы. В-третьих, при измерении влажности агрессивных газов температуры точки росы могут существенно отличаться от расчетных. Кроме того, агрессивные газы вызывают коррозию поверхности, на которой происходит конденсация.
Сорбционные влагомеры. В сорбционных влагомерах чувствительный элемент должен находиться в гигрометрическом равновесии с измеряемым газом. В практике технических измерений
получили распространение следующие разновидности сорбционных преобразователей: электролитические, кулонометрические, пьезосорбционные и деформационные.
В электролитических гигрометрах измерительный преобразователь включает влагочувствительный элемент, содержащий электролит. Изменение влажности газа вызывает изменение количества влаги, содержащейся во влагочувствительном элементе, что приводит к изменению концентрации электролита во влагочувствительном элементе и соответствующему изменению его сопротивления или емкости. В качестве электролита чаще всего применяют хлористый литий. Измерительные схемы электролитических гигрометров представляют собой различные варианты мостовых измерительных схем. К недостаткам электролитических гигрометров следует отнести нестабильность их градуировочных характеристик, а также влияние температуры и концентрации растворенного вещества на их показания.
Электролитические преобразователи с подогревом по своему устройству близки к электролитическим преобразователям. Однако их принцип действия отличается. Изменение электропроводности преобразователя вследствие изменения влажности газа вызывает изменение температуры преобразователя. Если влажность газа увеличивается, то электропроводность преобразователя увеличивается, что приводит к возрастанию тока, увеличению температуры преобразователя и испарению влаги из преобразователя. Это, в свою очередь, приводит к уменьшению электропроводности, тока и температуры преобразователя.
Таким образом, автоматически поддерживается режим, соответствующий равновесному состоянию между парциальным давлением паров воды в анализируемом газе и парциальным давлением пара над насыщенным раствором электролита. Температура, соответствующая этому равновесию, измеряется каким-либо термопреобразователем. Электролитические гигрометры с подогревом относительно просты и надежны. Их характеристики практически не зависят от запыленности или загрязнения, скорости измеряемого газа, его давления и напряжения питания.
В кулонометрических преобразователях влажность газа определяют по количеству электричества, затраченного на электролиз влаги, которая поглощается частично гидротированным пентаоксидом фосфора. Измерительный преобразователь в этих приборах состоит из пластмассового корпуса, во внутреннем канале которого расположены два электрода в виде несоприкасающихся спиралей. Пространство между электродами заполнено частично гидратированным пентаоксидом фосфора, являющимся хорошим осушителем. Влага газа, соединяясь с гигроскопическим веществом, образует раствор фосфорной кислоты с большой удельной проводимостью. Подключенное к электродам постоянное напряжение вызывает электролиз поглощенной влаги. Количество поглощенной и разложенной воды при постоянном расходе газа одинаково и определяется концентрацией влаги в анализируемом газе.
Преимуществом кулонометрических гигрометров является независимость их показаний от напряжения питания и состава газа. Загрязнения сорбента практически не влияют на показания прибора, метод не требует градуировки на эталонных смесях и хорош для измерения микроконцентраций влаги в газах.
К недостаткам метода относится необходимость исключения паров и газов, имеющих щелочную реакцию (аммиак, амины). Их присутствие выводит из строя чувствительный элемент. На показания существенно влияют пары спиртов, которые гидролизуются на пентаоксиде фосфора с образованием воды.
В пьезосорбционных гигрометрах используется зависимость частоты собственных колебаний кварцевого резонатора от массы влаги, поглощенной сорбентом, нанесенным на поверхность кварцевой пластины.
Метрологические характеристики пьезосорбционных гигрометров определяются материалом сорбента и технологией его нанесения на поверхность кварцевой пластины. Применение в качестве сорбентов силикагеля, цеолитов, сульфированного полистирола позволяет использовать пьезосорбционный метод для измерения микроконцентраций влаги в газах. Конструкция чувствительного элемента прибора достаточно проста.
Пьезосорбционные гигрометры требуют градуировки по газовым смесям с известной влажностью. Возможны дополнительные погрешности за счет сорбирования помимо влаги других примесей анализируемого газа. Пьезосорбционные гигрометры применяются в химической промышленности и при испытаниях материалов и изделий в термобарокамерах.?
Гигрометры для измерения влажности газов производятся отечественными фирмами: ИПТВ 056 (ф. «Элемер»), зарубежными фирмами: мод. 340, серия 800 (ф. Rosemount), мод. 4112 (ф. Honeywell), Dewcel (ф. Foxboro), мод. 70 (20—23, 31, 32, 51) (ф. Jumo) и др.
www.eti.su
Приборы для измерения влажности воздуха.
Для измерения влажности применяется психрометры, которые состоят из двух ртутных термометров: сухого и влажного. Резервуар влажного термометра окутан марлей или другой гигроскопической материей, конец которой опущен в воду. За счет испарения влаги температура на влажном термометре понижается. Отличие в показаниях влажного и сухого термометров тем больше чем меньше относительная влажность и обусловлено отводом тепла от влажного термометра за счет испарения влаги. Только при относительной влажности равной 100% показания термометров совпадают. Относительную влажность определяют по выведенным формулам пересчета или номограмме, зная показания холодного и влажного термометров.
Рис.
2.2.2. Приборы для измерения параметров
микроклимата
а — термограф: 1.— барабан; 2 —указатель; 3 — пластина биметаллическая; б — психрометр Августа: 1 — «сухой» термометр; 2 — «влажный» термометр; 3 — марля; 4 — кювета с водой; в — аспирационный психрометр; г — чашечный анемометр. Для прямого определения относительной влажности используют гигрометры, принцип работы которых основан на способности человеческого волоса, изменять свою длину во влажном и сухом воздухе. Для регистрации изменения относительной влажности во времени используют самопишущие приборы и гигрографы.
Рис. 2.2.3. Термоанемометр:
1 – датчик; 2 – термопара; 3 – реостат; 4 – батарея нагрева; 5 –гальванометр.
Приборы для измерения скорости движения воздуха.
Замер скорости движения воздуха проводят различными видами анемометров: крыльчатыми, типа АСО-3 (скорость потока от 0,3 до 0,5 м/с), чашечными, типа МС-13 и индукционными, типа АРН-49 (скорость в пределах 1-20 м/с), термоанемометрами и кататермометрами (скорость не больше 0,5м/с). Термоанемометры позволяют измерять незначительные колебания потоков воздуха и температуры по объему помещения. Для измерения интенсивности теплового излучения используют актинометры и радиометры. Измерение абсолютного давления воздуха производится барометрами и барографами. Барометры могут быть по принципу действия: ртутные, пружинные и специальные анероиды.
Параметры микроклимата оцениваются:
-как оптимальные, если средние значения и результаты не менее 2/3 измерений находятся в пределах оптимальных величин; -как допустимые, если средние значения и результаты не менее 2/3 измерений находятся в пределах допустимых величин; -как несоответствующие, если средние значения и результаты более 2/3 измерений не соответствуют допустимым.
Комплексную оценку состояния микроклимата при изменяющихся одновременно параметрах производят по величине эквивалентно-эффективной температуры.Эквивалентно-эффективная температура – это такая температура воздуха, которая соответствует определенному сочетанию трех параметров микроклимата. Их сочетание может создавать комфортные или дискомфортные микроклиматические условия, которые ведут к перегреву или переохлаждению организма. Оценить метеорологические условия можно по температуре сухого и влажного термометров и по скорости движения воздуха, используя номограмму для рабочей зоны производственных помещений (рис 2.2.4.). В настоящее время установлены диапазоны возможных сочетаний температуры и скорости движения воздуха в производственных помещениях в теплый период для различной производственной одежды. При повышении температуры воздуха от26 до 280С скорость воздуха должна увеличиться от 0,5 до 3м/с. Но всегда можно подобрать скорость движения воздуха и его относительную влажность, когда сочетание трех параметров составляет комфортные условия при данной температуре. Предметом дальнейших исследований по созданию комфортных микроклиматических условий – определение верхних и нижних пределов значений параметров микроклимата, что позволит обеспечить не только безопасность труда, но и сэкономить энергоресурсы на отопление, вентиляцию и кондиционирование воздуха рабочих зон.
Рис.2.2.4.
Номограмма микроклиматических параметров
рабочей зоны
studfiles.net
Измерители влажности, влагомеры, термогигромеры
Почему так важны измерители влажности?
Роль приборов для измерения абсолютной и относительной влажности велика и неоспорима. В любой отрасли производства остаточная влага в материалах строго нормируется в соответствии со стандартами и не должна превышать величину предельных значений, указанных в нормативных документах.
В строительстве избыточная влажность способна привести к разрушению конструкций строительных элементов, к появлению сырости и плесени в зданиях. В пищевой и перерабатывающей промышленности избыток влаги в сырье и продуктах вызывает их быстрое загнивание и порчу.
В любом секторе народного хозяйства важен своевременный и регулярный контроль влажности сырья и готовых материалов, иначе убытки и потери достигнут катастрофических масштабов.
Краткая классификация измерителей влажности
По методам измерений приборы делятся на измерители влажности, использующие:
- прямой метод измерений: измеряемый материал разделяется на сухое вещество и влагу. Эти измерители отличаются высоким классом точности и не имеют альтернативы при замерах остаточной влажности (< 1%), стоят дорого, требуют длительного времени на проведение измерений. Прямой метод является разрушающим: для замера остаточной влаги изделия из дерева, например, от него нужно отрезать образец для снятия показаний.
- косвенный метод измерений: измеряется величина, связанная с влажностью материала лишь функционально. Приборы снабжены градуировкой для установления зависимости между искомой влажностью и измеренной величиной. Оперативно контролируют показания с высокой точностью, в широком диапазоне. Измерение основано на характерном поведении влагосодержащих материалов в электрических полях. Являются приборами неразрушающего контроля: на измеряемой поверхности не остаётся повреждений после завершения исследования. Незначительный недостаток: не позволяют особо точно контролировать остаточную влажность (< 0,5-1%), но для многих материалов (например, строительных) такой острой необходимости нет.
По стандартизации измерительных средств приборы могут быть стандартизованными и нестандартизованными.
По положению в поверочной схеме делятся на эталонные и рабочие.
По значимости измеряемых физических величин:
- основные средства измерения физических величин, значения которых нужно получить в соответствии с поставленной задачей;
- вспомогательные средства измерения физических величин, оказывающие влияние на основные средства или объекты исследования, которые следует учитывать для получения результата требуемой точности.
Влагомеры
Влагомер-МГ4Влагомеры — наиболее распространённые приборы для измерения влажности (в %) самых разнообразных материалов. Они используются при лабораторных испытаниях, в производственных условиях, в эксплуатационных условиях нахождения материала в различных средах.
Измерители влажности воздуха позволяют вести контроль климата в помещениях и не допускать избыточности влаги, разрушительно воздействующей на товары, хранящиеся в складских и производственных помещениях.
Не менее важен контроль влажности воздуха в бытовых условиях. Избыточная влажность жилого помещения отрицательно сказывается на предметах быта и на здоровье человека. Особенно вреден её недостаток или переизбыток для ослабленных людей, имеющих проблемы с верхними дыхательными путями, кожные и лёгочные заболевания.
Промышленность поставляет большой ассортимент бытовых измерителей и сложных профессиональных приборов неразрушающего контроля.
На сайте «Стройприбор» можно приобрести влагомеры с широким спектром действия: для контроля и оценки влажности строительных материалов, сооружений и конструкций; сыпучих и твёрдых материалов (песок, грунт, бетон, древесина, кирпич, штукатурка).
Влагомер-МГ4 «Колос»Прибор работает в трёх режимах:
- единичный замер;
- несколько замеров с выводом усреднённого значения;
- непрерывное измерение для выявления участков с превышенным влагосодержанием.
В энергонезависимой памяти влагомера фиксируется до 300 полученных результатов по каждому материалу. Возможен перенос данных и сохранение их на компьютере.
Различные модификации Влагомер-МГ4, предназначены для работы с древесиной, с твёрдыми и сыпучими стройматериалами. Специальные влагомеры «Колос» позволят отследить влажность одиннадцати культур зерновых и бобовых при снятии урожая, промежуточном хранении и при переработке.
Термогигрометры
ТГЦ-МГ4Термогигрометры — приборы для измерения температуры (t° C) и относительной влажности (%) в неагрессивной газовой среде. Широко применяются для измерения влажности воздуха в помещениях любого типа; используются для снятия показаний в вентиляционных, сушильных и климатических системах. Чаще всего их называют «влагомерами воздуха».
На сайте «Стройприбор» представлены цифровые термогигрометры, являющиеся незаменимыми измерителями, позволяющими дать правильную гигиеническую оценку параметрам микроклимата в производственном и жилом помещении.
В производственных помещениях с высокой температурой при неконтролируемом уровне влажности легко происходит перегрев организма, работники могут получить ожоги дыхательных путей. Использование термогигрометра для отслеживания показателей предотвратит неприятные последствия.
Представленные на сайте приборы позволят нашим клиентам качественно и своевременно производить необходимые измерения в различных влажных и температурных средах, поддерживая здоровье людей и продлевая срок службы используемых материалов благодаря чёткому измерительному контролю.
По материалам сайта www.stroypribor.com
Похожее
vectornk.ru
Измерители влажности
08.05.2015
С целью определения показателя влажности и его поддержания на оптимальном уровне используют специальный прибор для измерения – гигрометр (от греческого «гигро» – влажный, «метрон» – мера). Такое лабораторное оборудование предназначено, во-первых, для того чтобы создать максимально комфортные условия для человека, а, во-вторых, для применения в различных торговых и промышленных сферах, в которых продукция или товары являются гигроскопичными, то есть способны менять свои свойства в сухом воздухе.
На данный момент существует три основных типа гигрометров:
- первый тип – необходим для измерения абсолютной влажности воздуха;
- второй тип – предназначен для определения относительной влажности воздуха;
- третий тип – позволяет вычислить точку росы, то есть температуру, до которой должен охладиться воздух для того, чтобы пар, содержащийся в нем, достиг состояния насыщения и начал конденсироваться в росу.
Функция измерения атмосферного давления есть в приборе ИВГ-1К-П-Т, это новая разработка, с сенсорным дисплеем, более усовершенствованная модель прибора ИВГ-1К-П.
Гигрометры сделаны таким образом, что возможно преобразовать с помощью несложных вычислений результаты показаний одного типа в показания другого. К примеру, по гигрометру относительной влажности вычисляется и определяется абсолютная влажность, точка росы и наоборот. Более того, гигрометры различаются по конструкциям в зависимости от их назначения и принципа работы. Существуют следующие виды гигрометров:
- Весовой, или абсолютный гигрометр – с его помощью можно определить количество водяного пара в граммах на метр кубический. В основу такого гигрометра положена система U-образных трубок, которые наполнены гигроскопическим веществом или особыми химическими реактивами, способными впитывать влагу из воздуха.
- Волосяной гигрометр – лабораторный прибор, предназначенный для определения относительной влажности воздуха. Принцип действия этого гигрометра основан на химических и физических характеристиках обезжиренного человеческого волоса, меняющего свою длину с изменением влажности окружающего воздуха.
- Психрометрический гигрометр – один из самых востребованных приборов. Данный гигрометр с высокой точностью способен исследовать и измерять температуру, а также относительное содержание влаги в воздушной среде. Принцип действия основан на определении разности показаний влажного и сухого воздуха.
- Пленочный гигрометр – чаще всего используется в зимнее время. Такой гигрометр включает в себя органическую пленку, которая может растягиваться и сжиматься при повышении или понижении влажности.
Также существуют конденсационные, керамические, электрические, механические и многие другие виды измерительных приборов.
Чтобы определить качество гигрометров, необходимо учесть следующие важные характеристики:
- — интервал показаний;
- — постоянную величину измерительного прибора;
- — точность гигрометра и используемой шкалы;
- — границы погрешностей;
- — чувствительность измерительного прибора.
АО «ЭКСИС» осуществляет реализацию различных видов гигрометров и термогигрометров. Цифровые термогигрометры ИВТМ-7 позволяют измерять с максимальной точностью температуру и влажность газообразных сред. Основой таких измерительных приборов является чувствительный сенсор, параметры которого фиксируются и преобразуются в электрический сигнал.
У нас имеется широкий выбор как портативных, так и стационарных термогигрометров, которые способны измерять не только влажность, но и атмосферное давление. Наиболее широкое распространение данные электронные измерители давления и влажности получили в многочисленных промышленных отраслях, сельском хозяйстве, науке, медицине и гидрометеорологии.
Существует множество модификаций термогигрометров, некоторые могут применяться для измерения влажности в доме или квартире. К примеру, термогигрометр ИВТМ-7 имеет одновременную индикацию влажности и температуры, а также позволяет измерять атмосферное давление в миллиметрах ртутного столба и гектопаскалях. Данный измерительный прибор в металлическом корпусе имеет высокую степень пыле-влагозащиты, а его интерфейс связан с компьютером RS-485. ИВТМ-7 является не только многоканальным устройством, но и имеет функцию регулирования, что позволяет управлять другими устройствами, а также дает возможность термогигрометру выдавать сигнализацию в случае отклонений от требуемых значений температуры или влажности.
Гигрометр купить рекомендуем в АО «ЭКСИС» – мы реализуем качественные измерительные приборы по ценам производителя.
www.eksis.ru
Все материалы имеют определенное содержание влаги, которое связано с материалом, но, по крайней мере, материалы содержат радиоизотопную остаточную влагу. Компания PCE Instruments сосредоточилась на измерении связанной влаги, которая добавляется или удаляется в процессе производства продукта, например, в гигроскопических материалах по отношению к влаге данной среды. Знание об абсолютной влажности материалов при доставке сырья и на различных этапах производственного процесса имеет большое значение. Измерение содержания влаги готового продукта не является достаточным; стабильность продукта, которую ожидают клиенты, проистекает в первую очередь от качественных характеристик продукта, одним из которых является содержание влаги. Измерители влажности всегда развиваются. В последние годы ” Измерение влажности в потоке” (измерение влажности во время непрерывного производственного процесса) достигло значительного прогресса с точки зрения воспроизводимости и простоев. PCE фокусируется на двух основных функциях для своих измерительных приборов: – высокая точность
В настоящее время PCE предлагает датчики для измерения влажности в потоке с точностью до 0,2%. Новые инструменты, которые в настоящее время находятся в стадии разработки, достигнут значительно более низких значений точности, чем результаты, которые достигались раньше. PCE делает акцент на инновационных и новых конструкциях и предлагает специализированные, надежные системы измерения влажности с низкими эксплуатационными расходами для различных отраслей промышленности. Содержание влаги всегда точно измеряется, будь-то в контейнерах, силосах и цистернах, на конвейерных лентах или в трубах. Данные, которые собираются с помощью приборов для измерения влажности в потоке, могут непосредственно передаваться в системы управления процессом. Прямое вмешательство в процесс происходит с помощью систем телеконтроля. PCE не только предлагает инструмент измерения, но и технологии измерения влажности для обрабатывающей промышленности. |
www.pce-instruments.com
Измеритель влажности бетона
Измеритель влажности бетона Влагомер-МГ4Б
Утвержден тип средства измерения Внесен в Госреестр РФ под №43674-10 (продлен до 2020 года)
Внесен в Госреестры Казахстана, Белорусии
Модификация Влагомер – МГ4Б предназначена для измерений влажности твердых строительных материалов диэлькометрическим методом по ГОСТ 21718 и ГОСТ 16588, имеет с 13 градуировочных зависимостей на твердые строительные материалы: бетон тяжелый, цементно-песчаный раствор, ячеистый плотностью 400, 600, 800, 1000, легкий плотностью 1000, 1200, 1400, 1600 и 1800, кирпич керамический и силикатный, а также 15 градуировочных зависимостей на древесину (см. Влагомер-МГ4Д).
Прибор обеспечивает возможность измерения влажности твердых материалов (бетон, растворная стяжка, штукатурка, кирпич) в лабораторных, производственных и натурных условиях.
Принцип действия влагомера основан на корреляционной зависимости диэлектрической проницаемости материала от содержания в нем влаги при положительных температурах. Существует три варианта измерений: единичное измерение, серия измерений с усреднением и режим непрерывного измерения для обнаружения участков повышенного влагосодержания. Прибор выгодно отличается от западных аналогов низкой стоимостью.
Приборы имеют энергонезависимую память по 300 результатов измерений на каждом из материалов и режим передачи данных на ПК.
Измерители влажности «МГ4» выпускаются в четырех модификациях, в каждой из которых установлены зависимости на соответствующие группы материалов:
В каждой модификации предусмотрена возможность ввода до девяти индивидуальных градуировочных зависимостей, установленных пользователем.
www.stroypribor.com
НТЦ Эксперт — неразрушающий контроль, аттестация лабораторий неразрушающего контроля, производство и поставка приборов неразрушающего контроля
Измеритель влажности бетона (влагомер) Hygropin, швейцарской компании Proceq это продвинутый прибор для контроля влажности бетонных конструкций. Благодаря маленькому и удобному датчику влагомера Hygropin, измерение влажности бетона по стандарту ASTM F2170 стало проводить быстрее и легче, чем раньше. Применяемая влагомером Hydropin технология контактной проверки доказала свою надежность, при данном методе, измерение проводится прямо там, где прячется влага – под поверхностью бетона. Измеритель влажности Hygropin можно использовать как для сухого, так и для свежего бетона.
Содержание влаги в бетоне отличается от ее содержания на поверхности. Методы поверхностных измерений, в лучшем случае дают результат для глубины до 20 мм и не всегда точно отражают реальный уровень влаги. Тестер влаги Hygropin использует технологию контактного измерения, при которой выявляется фактическое содержание влаги внутри бетона. Для контроля относительной влажности, необходимо расположить измерительную манжету Hygropin на конкретной глубине в бетоне. Это можно сделать либо путем высверливания отверстия или путем предварительной установки отверстия в свежем бетоне.
Измеритель влажности снабжен самым маленьким из доступных на рынке датчиков, что сводит к минимуму повреждение поверхности и значительно сокращает объем работ по установке. Благодаря небольшому объему воздуха тестовой манжеты процесс уравновешивания влажности проходит очень быстро. Измеритель влажности комплектуется двумя различными датчиками: 1. контактный датчик контролирует уровень влаги под поверхностью бетона; 2. дополнительный бесконтактный датчик облегчает регистрацию параметров окружающей среды. Так же в комплект поставки входит трубка для стандартного теста на влажность обеспечивает быструю и простую проверку функциональности и калибровки измерителя влажности.
Преимущества измерителя влажности Hydropin
- Удобство: два независимых канала датчиков обеспечивают одновременное измерение внешних характеристик и характеристик бетона.
- Широкий диапазон измерений: измеряет относительную влажность, температуру, точку росы/замерзания и др. 0…100 % RH / -40…+85 °C (-40…185 °F)
- Погрешность: прибор Hygropin сочетает высочайшую точность измерений и высокое быстродействие.
- Индикаторы прибора сигнализируют о достижениия стабильных значений температуры и влажности, предотвращая считывание неверных значений, вызванных недостаточным временем уравновешивания.
- Минимальные повреждения: интегрированный датчик диаметром лишь 5 мм для облегчения контактных работ.
- Долговечность: корпус датчика из нержавеющей стали для длительной работы в сложных условиях.
- Запись / хранение данных: прибор Hygropin может записывать данные за определенный период времени для последующего анализа.
| Дисплей измерителя влажности | |
| Батарея | 9 В, алкалиновая или аккумулятор, Ni-MH 8,4 В, 170…250 мА*ч (зарядка по USB) |
| Сетевая розетка | Через USB |
| Датчик | Два отдельных входа для измерений |
| Часы реального времени | Да |
| Психометрические калькуляции | Да |
| Время готовности после включения | 3 сек |
| Скорость обновления данных | 1 сек |
| Память | Макс. 10000 показаний |
| Интервал записи | 5 сек – 1 ч |
| Интерфейс | |
| Отображаемые параметры | • относительную влажность и температуру, измеренные двумя датчиками;• параметры: точка росы / точка замерзания и т. д. для обоих датчиков;• разницу значений, измеренных каждым из двух датчиков. • Индикаторы отклонения для каждого параметра |
| Режимы отображения | % RH и температура, дата и время |
| % RH, температура и рассчитанные параметры | |
| Канал подключения к ПК | USB |
| Дисплей влагомера Hydropin | Пиксельный, графический ЖК с подсветкой |
| Эксплуатационные характеристики | |
| Масса | 198 г. |
| Размер | 270 x 70 x 30 мм (10,63 x 2,76 x 1,17 дюйма) |
| Классификация IP | IP 40 |
| Рабочая температура | от -10 °C до 60 °C |
| Влажность | от 0 до 100% RH, без конденсата |
| Гарантия | 2 года (с возможностью продления до 3х лет) |
| Контактный датчик измерителя влажности | |
| Диапазон измерений | от 0 до 100% RH |
| от 40 °C до 85 °C (от -40 °F до 185 °F) | |
| Точность | ± 1,5% RH / ± 0,3 K |
| Время отклика | Менее 15сек |
| Размер | Ø 5 мм (Ø 0,2 дюйма) |
| Длина кабеля | 200 см (79 дюймов) |
| Максимальная воздушная скорость | 20 м/с |
Комплект поставки влагомера Hydropin
- Измеритель влажности Hydropin с контактным датчиком
- Переносная сумка
- 10 шт. измерительных манжет,
- Кабель USB,
- CD с ПО HygroLink,
- Руководство по эксплуатации
Дополнительные принадлежности:
- Контактный датчик
- Бесконтактный датчик
- Стандарт влажности 75% RH
- Набор измерительных манжет, 20 шт.
- Набор измерительных манжет, 100 шт.
- Насадки для влажного бетона, 10 шт.
Дополнительная информация:
Цена прибора для измерения влажности бетона Hydropin указана в прайс-листе. Цена указана с учетом НДС. Смотрите так же раздел Приборы для контроля бетона
www.ntcexpert.ru
Способы измерения влажности бетонной стяжки
В квартире провели выравнивание пола бетонной стяжкой. Как долго теперь ждать ее полного высыхания? Вообще, как-то можно определить уровень влажности стяжки? Говорят, что подложка может препятствовать проникновению влаги на планки ламината. Так ли это на самом деле? С уважением, Лариса Петровна.
Здравствуйте, Лариса Петровна! Ламинат не переносит высокой влажности, поэтому торопиться с его укладкой не стоит. Период высыхания бетонной стяжки составляет один месяц. По истечении этого времени остаточная влажность бетона составляет около 2-3,5%.
Как можно получить точный показатель?
Профессионалы для измерения влажности бетонной стяжки используют специальные приборы – влагомеры. С помощью этих высокоточных электронных помощников удается в течение нескольких секунд определить уровень влажности бетонного слоя. Этими компактными приборами также измеряется влажность древесины. Влагомеры – дорогостоящие приборы, поэтому для одноразового использования их покупать нецелесообразно. Можно взять влагомер в аренду или провести инструментальные измерения, заказав услугу в специализированной компании.

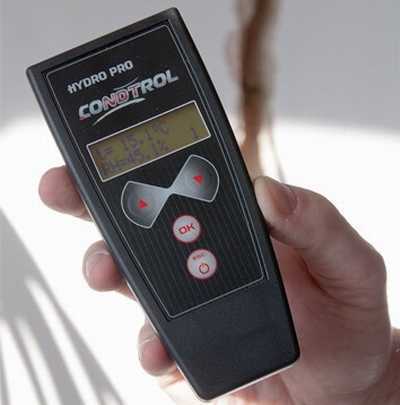

Профессиональный электронный влагомер покажет вам результат буквально за мгновениеАльтернативный способ измерения влажности
Помогает определить влажность стяжки и кусок обычной полиэтиленовой пленки. Чтобы воспользоваться этим «дедовским» способом, необходимо:
- отрезать от рулона полиэтиленовой пленки кусок в виде квадрата, сторона которого должна составлять 1 м;
- положить пленку на поверхность бетонного пола в одном из углов комнаты;
- приклеить все стороны пленки к стяжке с помощью скотча, обеспечив герметичность;
- оставить пленку на сутки;
- через 24 часов посмотреть, есть ли конденсат на внутренней стороне полиэтилена.
Наличие капелек воды на пленке говорит о том, что стяжка еще не высохла. Необходимо продлить время, отведенное на сушку слоя бетона.
Важно! Данный метод не позволяет получить конкретный показатель влажности, поэтому полностью его результатам доверять нельзя. Между тем производители ламината указывают конкретный уровень влажности основания, на которое можно проводить монтаж финишного покрытия.
Спасет ли подложка?
Выпускаются специальные подложки с полиэтиленовой основой, защищающей ламинат от действия остаточной влажности в бетоне.
Уникальная вентилируемая подложка под ламинат от финского производителяПри использовании обычных подложек иногда укладывают на стяжку полиэтиленовую пленку, служащую пароизоляцией. Однако все это делается в профилактических целях спустя месяц после укладки выравнивающей стяжки.
pol-master.com
Гигрометры: от «стандарт» до «профи»
Где может пригодиться прибор для проверки уровня влажности? Сфера применения влагомеров очень широка: начиная от производственных лабораторий и заканчивая жилыми помещениями. Взять хотя бы строительство. Здесь предъявляются строгие требования к уровню влаги в деревянных и бетонных конструкциях, ведь от этого зависит не только их внешний вид, но и прочность.
Для каждого вида строительного материала есть свой допустимый показатель влажности, установленный ГОСТом. В качестве примера рассмотрим древесину. При заготовлении пиломатериал высушивается до тех пор, пока уровень содержания влаги во внутренних волокнах и на поверхности не достигнет нормального для этой породы уровня. При хранении также проводятся периодические проверки, причем, не только самого материала, но и уровня влажности воздуха помещения, где он складируется. Это помогает поддерживать оптимальные условия, при которых дерево не будет терять своих свойств. Также проверять уровень влажности может покупатель при выборе продукции уже на строительном рынке. Особенно важно это, когда делается закупка крупной партии пиломатериала или сруба. Для этого и применяют влагомеры.
Мы рассмотрим несколько популярных моделей устройств, на примере которых Вы сможете определиться с выбором гигрометра, исходя из поставленных целей. Начнем с таких, которые предназначены для замеров влажности заготовок, готовой продукции и строительных конструкций.
Проверка твердых и волокнистых материалов
Как определить уровень влажности бетонной стены или деревянной балки? Для этого датчик гигрометра нужно приблизить к проверяемому объекту. У моделей контактного типа электроды вводятся в сам материал и делают замер изнутри, у бесконтактных устройств достаточно просто прислонить датчик к поверхности.
Сначала рассмотрим контактный измеритель влажности ADA ZHM 125 В А00108, предназначенный для проверки древесины, строительных и отделочных материалов. Он оснащен двумя острыми шипами-электродами, длиной 8 мм, которые вводятся в материал. Результаты измерений отображаются на большом дисплее с мерной электронной шкалой – так удобно наблюдать и цифровое значение, и графическое. Этот практичный прибор, будет всегда под рукой благодаря креплению на пояс. Уникальной особенностью является функциональная крышка, которая не только защищает электроды от поломки, но и позволяет проводить проверку их работоспособности. Приставив электроды к контактам, можно выявить отклонение измерений от нормы, чтобы своевременно провести сервисное обслуживание прибора. Это отличный вариант для проверки уровня влажности заготовок, пиломатериалов, неотделанных строительных объектов и конструкций. К сожалению, для готовых изделий он не подходит, так как в месте проведения замера остаются следы.

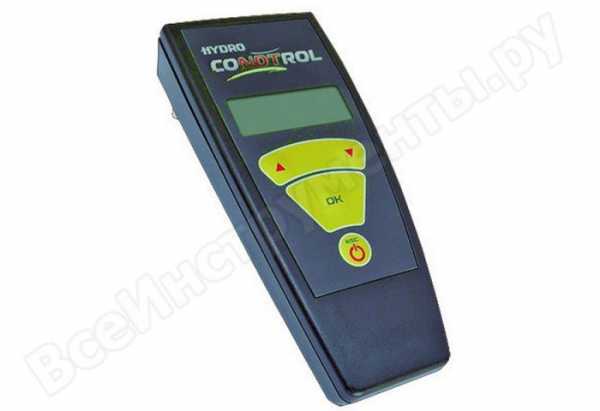

Когда нужно проверить объект, не затрагивая его структуры, оптимальным выбором будет бесконтактный влагомер древесины и бетона Condtrol Hydro отечественного производства. Он запрограммирован на измерение уровня влажности 7 групп древесины и 4 групп бетона. Этот влагомер может работать в трех режимах: снятие и запоминание единичного значения уровня влажности (HOLD), замер различных участков объекта с получением усредненного значения, непрерывное сканирование всего объекта с выявлением мест с наибольшим содержанием влаги (SCAN). Condtrol Hydro имеет продуманную систему энергопитания: во-первых, для экономии заряда батарейки предусмотрена функция автоматического отключения, когда прибор не используется более 15 минут, во-вторых, если батарейка внезапно сядет во время проведения замеров, полученные данные все равно сохранятся в памяти, благодаря энергонезависимому запоминающему устройству.

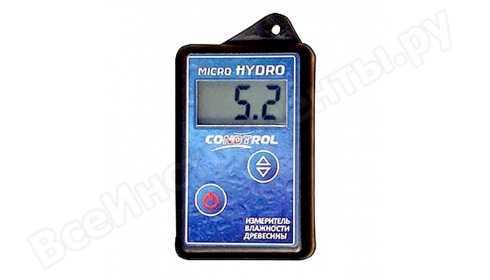

В ассортименте компании Condtrol есть еще одна заслуживающая внимания модель гигрометра – Condtrol Micro Hydro. Главная особенность в том, что она просто миниатюрная, размером меньше ладони (65x35x15 мм). Положив такой прибор в карман, Вы сможете свободно перемещаться по складу или рабочей площадке, и руки будут свободны. Как и Condtrol Hydro, такой гигрометр делает замер уровня влажности бесконтактным способом. При этом показатели снимаются с материала на глубине 2 см от поверхности. Это позволяет тщательно проверить состояние массива дерева изнутри, не портя его внешний вид. Данный влагомер предназначен исключительно для работ с деревом, в программе заложено 9 групп с 23 породами древесины. К сожалению, Micro Hydro не может похвастаться высокой точностью измерений – погрешность составляет 2,5%. Поэтому обычно такое устройство используют в небольших частных мастерских, а также оно может пригодиться в бытовых целях, например, при покупке мебели, паркета, ламината, строительных материалов.
Мы рассказали о приборах, которые помогают измерять процентное содержание влаги в строительных материалах для проверки их качества при покупке или хранении. Но есть еще и влагомеры, которые предназначены для контроля уровня влажности воздуха. О них сейчас и расскажем.
Измерение уровня влажности воздуха
В помещениях, где хранятся продовольственные товары, лекарства и другая продукция, которая может испортиться от нарушения влажностного режима, очень важно контролировать уровень концентрации влаги в воздухе. Кроме того, контроль данного параметра необходим и для обеспечения оптимальных условий для человека на рабочем месте или дома. Чаще всего потребность покупки такого прибора возникает, если в квартире есть увлажнитель воздуха и нужно проверять эффективность его работы. Этот вопрос наиболее актуален, если в семье есть маленькие дети, чувствительные к изменениям микроклимата.
Мы рассмотрим три модели гигрометров: две североамериканского бренда ADA и одну немецкого Testo.

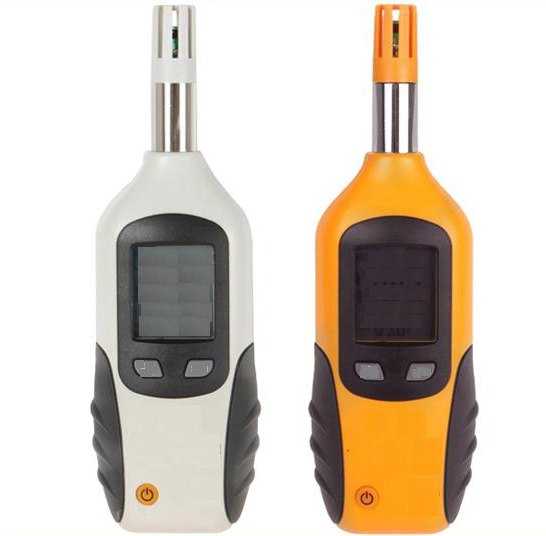

Во-первых, все эти приборы рассчитаны не только на измерения уровня влажности в воздухе, но и температуры. Поэтому их еще называют термогигрометры. Такая возможность позволяет использовать их для контроля температурно-влажностного режима в помещении для создания наиболее оптимальных условий, например, в жилых комнатах, офисах, лабораториях, зерносушилках, оранжереях, местах содержания животных. Во-вторых, у всех трех гигрометров есть функция выявления минимального и максимального значения измерений, полученных в ходе проверки. Эта функция пригодится, когда нужно сравнить показания в разных частях помещения или в разное время.
ADA ZHT 60 А00110 и Testo 608-h3 показывают данные с точностью до десятых (разрешение 0,1), а ADA ZHT 100 А00109 позволяет получать значения температуры и влажности с точностью до сотых (разрешение 0,01). Последний прибор отлично подойдет для контроля микроклимата в помещениях, где предъявляются очень строгие требования, например, в лабораториях. Оба влагомера ADA переносные, поэтому предназначены для периодической проверки температурно-влажностного режима на разных объектах. Дисплей имеет подсветку, что позволяет просматривать полученные данные даже при плохом освещении. Результаты измерений можно сохранять в памяти устройства. Модель ZHT 100 А00109 отличается от ZHT 60 А00110 тем, что у нее не однострочный, а двухстрочный дисплей. Оба эти влагомера подходят для применения аттестационными службами и контролирующими органами, хотя могут использоваться и для самостоятельного контроля условий на предприятии. Для удобства переноски и хранения приборы поставляются в кейсе.
Влагомер Testo 608-h3 внесен в Государственный Реестр Средств Измерений РФ, поэтому, как и устройства ADA, может использоваться для проверок аттестующими органами. Но это не основное предназначение данного прибора, его используют еще и для постоянного контроля микроклимата в помещении, например, в квартире или оранжерее. Конструкция влагомера позволяет установить его на стол или полку, а также повесить на стену благодаря удобному креплению под гвоздь. Он работает в автоматическом режиме и непрерывно проводит замер температуры и влажности, а также определяет точку росы. Благодаря большому дисплею с крупными цифрами можно контролировать параметры издалека. Еще одной особенностью данного устройства является нечувствительность к конденсату. То есть, если капли воды оседают на корпус, это не влияет на точность измерений. Поэтому Testo 608-h3 может использоваться в парниках и теплицах, где характерно большое скопление влаги в воздухе, вызванное опрыскиванием и туманообразованием. Также это отличный вариант для бань и саун.
Приборов много – верный выбор один
В завершении нашего обзора скажем, что ассортимент устройств для измерения уровня влажности очень велик. Современные влагомеры различаются по дизайну, функциональности и цене. Рассказать обо всех в такой короткой статье, конечно, невозможно. Но мы надеемся, что на примере описанных нами устройств Вы все-таки сможете выбрать гигрометр. А чтобы иметь наиболее полное представление о рабочих параметрах устройств, воспользуйтесь таблицей:
Если Вы уже готовы купить один из представленных в нашем обзоре гигрометров, сделайте заказ через наш сайт. В карточках товаров Вы найдете подробные описания и характеристики, которые помогут Вам окончательно определиться с выбором. Не упустите возможность заказать измерительное устройство прямо сейчас.
www.vseinstrumenti.ru
vest-beton.ru
Конденсационный гигрометр. Гигрометр для измерения влажности воздуха
Широко распространенным прибором для измерения влажности воздуха (и других газов) является гигрометр конденсационный. Принцип действия его состоит в измерении температуры, называемой точкой росы, при которой начинается конденсация влаги из воздуха.
Что такое влажность воздуха
Гигрометр измеряет содержание влаги в воздухе, которое может быть представлено абсолютной или относительной величиной. Первая из них дает просто массу водяного пара в 1 куб. м воздуха при данной температуре. А вот вторая показывает, насколько водяной пар в воздухе близок к состоянию насыщения, т. е. к динамическому равновесию со своей жидкой фазой – когда нет ни испарения, ни конденсации. Она равна отношению измеренной абсолютной влажности воздуха к его же абсолютной влажности в состоянии насыщения. Когда водяной пар в воздухе насыщен (опять же, при данной температуре), относительная влажность такого воздуха равна 100%. У воздуха же с ненасыщенным водяным паром она, соответственно, меньше.
Как работает гигрометр конденсационный
Принцип действия любого прибора для определения влажности воздуха, как правило, заключается в измерении какой-либо другой величины, такой как температура, давление, масса или механические и электрические изменения в веществе, впитывающем влагу. Путем соответствующей калибровки и расчета эти измеренные величины могут привести к определению абсолютной или относительной влажности. Весьма важную роль в этом процессе играет температура, при которой наступает насыщение пара, называемая точкой росы. Как правило современные электронные приборы для определения влажности воздуха измеряют именно эту температуру или изменения в электрической емкости или сопротивлении различных впитывающих влагу веществ, которые затем пересчитываются (автоматически) в показатели влажности.
Конденсационный гигрометр: устройство
Его работа основана именно на измерении содержания паров воды в воздухе методом точки росы. Этот способ включает охлаждение поверхности, как правило, металлического зеркала, до температуры, при которой вода на поверхности зеркала находится в равновесии с давлением паров воды в газовой пробе выше поверхность. При этой температуре масса воды на поверхности зеркала ни увеличивается (при слишком холодной поверхности), ни уменьшается (при слишком теплой поверхности), т. е пар над зеркалом находится в динамическом равновесии с водяным конденсатом на зеркале (пар насыщен).

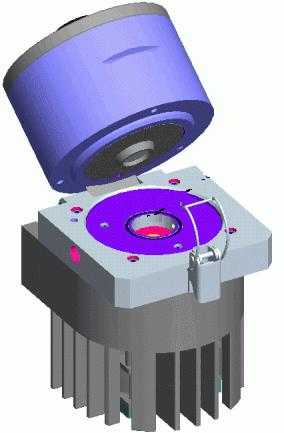

Такое зеркало изготавливается из материала с хорошей теплопроводностью (вроде серебра или меди) и покрывается слоем инертного металла, такого как иридий, рубидий, никель или золото, чтобы предотвратить потускнение и окисление. Зеркало охлаждается с помощью термоэлектрического кулера (эффект Пельтье) до начала формирования конденсата. Луч света, как правило, из твердотельного широкополосного светоизлучающего диода, направлен на зеркальную поверхность, а фотодетектор мониторит отраженный свет, поток которого максимален при полном отсутствии конденсата на зеркале.
Способ работы гигрометра с охлаждаемым зеркалом
Когда капли росы формируются на зеркальной поверхности зеркала, то отраженный свет рассеивается. При этом его поток, попадающий в фотодетектор, уменьшается, что приводит к изменению выходного сигнала последнего. Это, в свою очередь, контролируется аналоговой или цифровой системой управления термоэлектрическим кулером, которая поддерживает стабильную температуру зеркала в точке росы. С должным образом разработанной системой зеркало поддерживается при температуре, при которой скорость конденсации в точности равна скорости испарения слоя росы. Точный миниатюрный платиновый термометр сопротивления (PRT), вмонтированный в зеркало, измеряет его температуру в этой точке, которая автоматически пересчитывается в показание влажности.
Гигрометр для измерения влажности воздуха рассматриваемой конструкции включает также вакуумный насос, чтобы закачивать анализируемую порцию газа, и дополнительные элементы фильтрации в грязных условиях.
Преимущества рассматриваемых гигрометров
Подобные приборы, основанные на простом принципе работы, с широким диапазоном измерений, высокой точностью и стабильностью показаний, широко используются в промышленности и в научных исследованиях. Типичный конденсационный гигрометр, в отличие от многих других датчиков влажности, может быть сделан очень стабильным, практически не поддающимся износу, что сводит к минимуму необходимость повторной калибровки. Гигрометр влажности по точке росы способен измерять ее в диапазоне температур от 100 °C до минимальной в -70 °C. При этом точность измерений составляет десятые доли градуса.
Многие гигрометры рассматриваемой конструкции оснащены микропроцессорным управлением и в сочетании с резистивным датчиком температуры способны рассчитать и вывести на внешний индикатор любые желаемые параметры влажности в дополнение или вместо точки росы. Кроме того, эти устройства позволяют передачу результатов с использованием беспроводных технологий. Естественно, что подобные приборы широко используются в составе различных промышленных систем автоматизированного сбора данных и управления соответствующими техпроцессами.

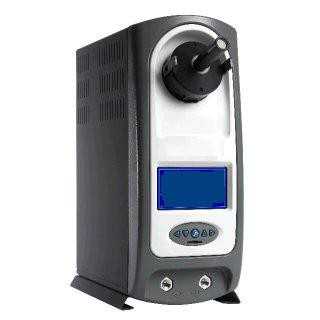

Сколько может стоить подобный гигрометр? Цена его, конечно, определяется в основном набором реализуемых функций, зависящих от наличия и сложности электронной системы управления прибором. Так, стационарный конденсационный гигрометр, внешне похожий на цифровой осциллограф, стоит не менее 4000 долларов. Особо “продвинутые” модели могут стоить и более 10 000 долларов. На рынке можно найти и вполне функциональный портативный гигрометр. Цена его составляет от 1 до 2 тыс. долларов.
Недостатки конденсационных гигрометров
В то время как рассматриваемая система гигрометров считается наиболее эффективной в процессе измерения, ее недостатком является неизбежное загрязнение деталей измерительного тракта в процессе работы.
Гигрометры, оснащенные охлаждаемыми зеркалами, имеют тенденцию к росту неточности измерений из-за наличия растворимых и нерастворимых загрязнений, оседающих на зеркале. Нерастворимые частицы влияют на оптические характеристики зеркала. Умеренная запыленность или появление на зеркале нерастворимых частиц обеспечивают наличие центров концентрации, на которых может образовываться роса или иней, тем самым повышая время отклика прибора. Растворимые примеси влияют на величину давления паров от конденсируемой влаги на зеркало, что смещает точку росы. Современные измерительные гигрометры (по крайней мере, их более сложные модели) включают в себя функции “самопроверки”, которые позволяют устройству обнаруживать и реагировать на загрязнение путем введения соответствующих поправок в алгоритмы расчетов показателей влажности.
Независимо от наличия подобных возможностей практически все рассматриваемые гигрометры нуждаются в периодической проверке и очистке.
Обслуживание гигрометров с охлаждаемым зеркалом
Что рекомендует пользователю прибора в этом смысле его инструкция. Гигрометр, являющийся чувствительным к загрязнениям, необходимо периодически очищать для обеспечения стабильности результатов измерений, хотя это и может увеличивать стоимость его обслуживания. Осмотр зеркала прибора обычно выполняется посредством встроенного микроскопа, а техобслуживание его – вручную, после открытия измерительного отсека.
Если очистка поверхности зеркала выполняется с требуемой в инструкции по его эксплуатации периодичностью, то таким образом можно сохранить точность измерений. Удобный доступ к зеркальной поверхности для ее очистки обычно обеспечивается шарниром между оптическими компонентами и зеркалом. На рынке сейчас можно найти любой нужный потребителю конденсационный гигрометр. Фото ниже показывает пример его исполнения.
Применение гигрометров в метрологии
Должным образом разработанный и эксплуатируемый гигрометр с охлаждаемым зеркалом обеспечивает измерения влажности с точностью на несколько порядков большей, чем позволяют другие популярные измерители влажности. Присущая им точность измерений, особенно при оснащении платиновым термометром сопротивления для измерения температуры, зеркалом и микроскопом средней мощности для мониторинга состояния зеркала, делает его идеальным для метрологических измерений. Возможности же передачи информации по беспроводным цифровым каналам связи открывают широкие возможности использования таких гигрометров в глобальных системах сбора и обработки метеоинформации.
Использование в заводских лабораториях и загрязненных средах
Данные приборы для определения влажности воздуха идеально подходят для измерения ее абсолютной величины в заводских климатических лабораториях. Они часто используются в качестве эталонов для контроля точности других инструментов, таких как датчики относительной влажности, применяемые для управления камерами для климатических испытаний.
Стабильность характеристик материалов, используемых в конструкциях данных гигрометров, а также возможность их многократной очистки делают приборы пригодными для весьма долгосрочной службы в средах с наличием большинства загрязняющих веществ без потери калибровки. Эта стабильность характеристик делает их подходящими для использования в газовых потоках, где высокие уровни загрязняющих веществ в пробах газа оказывают на менее стабильные типы датчиков влажности необратимо вредное воздействие. Например, данный тип гигрометров широко используется для контроля точки росы при термоупрочнении поверхностей металлических изделий в воздушной среде со спецпримесями. В таких случаях обеспечение легкого доступа к зеркалу для очистки особенно желательно.
Влагочувствительное производство
Специализированные техпроцессы упаковки, необходимые в производстве фармацевтических препаратов, пленок, покрытий и других продуктов часто контролируются гигрометрами с охлаждаемым зеркалом. Опять же, на их выбор в данном случае влияет стабильность точности измерений и длительный срок эксплуатации. Кроме того, поскольку эти процессы, как правило, менее чувствительны к приборным затратам, высокая стоимость данных гигрометров не является определяющим фактором в выборе схемы мониторинга влажности.
Высокотемпературные газы и их точки росы
Гигрометры данного типа часто выбирают для измерения температур точки росы выше температуры окружающей среды. Приборы с охлаждаемыми зеркалами были использованы еще в 1966 году для мониторинга водородных топливных элементов ракет Apollo, работающих при температуре 250 °C и давлении 700 фунтов на квадратный дюйм. При сегодняшних термоэлектрических технологиях охлаждения зеркал точки росы до 100 °C (и выше, при условии давления выше атмосферного) легко измеряются. В таких случаях все поверхности измерительного отсека гигрометра, находящиеся в контакте с образцом газа, должны иметь температуру выше самой высокой ожидаемой точки росы, иначе на этих поверхностях происходит конденсация, и измерение будет ошибочным.
В гигрометрах, предназначенных для измерения точки росы высокотемпературных газов, обычной практикой является использование электрических обогревателей с терморегулятором для поддержания температуры стенок измерительного отсека выше самых высоких ожидаемых точек росы. Твердотельные оптические компоненты, такие как светодиоды и детекторы, поддерживают при номинальной рабочей температуре (обычно 85 °C) для предотвращения их разрушения и выхода гигрометра из строя. Это может быть достигнуто путем термической изоляции этих компонентов от нагретого измерительного отсека.
fb.ru
