Изоляция для печных труб – чем обмотать и обезопасить металлическую трубу дымохода, изоляция от потолка, как сделать в сауне, чем обернуть или обложить, фото и видео

Содержание

Как изолировать печную трубу: металлический дымоход

Строительство собственного дома, как правило, связано с обустройством камина или печи. Отсюда возникает проблема вывода дымохода на крышу. Правильная и надежная изоляция печной трубы очень важна в отношении пожарной безопасности, долговечности строения и комфорта жителей.

Изоляция для дымохода включает: изоляцию дымохода от горючих материалов крыши и гидроизоляцию.

Основные задачи изоляции дымовых труб:

  1. Защита элементов стропильного каркаса и кровли от возгорания в месте контакта с трубой.
  2. Герметизация кровли в месте вывода трубы на крышу (гидроизоляция).

Сооружение изоляции дымохода упрощается правильным расположением выхода трубы на крыше. Предусмотреть его нужно сразу при проектировании здания. Для наилучшего функционирования дымоход должен быть прямым и длинным. Оптимальное место его выхода на крыше - область ската рядом с коньком. Такое расположение позволяет минимизировать возможность образования снеговых карманов зимой, а также не осложняет возведение стропильной системы.

Правила пожарной безопасности требуют, чтобы температура дымовой трубы в месте контакта с элементами крыши не повышалась более 50 градусов.

При возведении кирпичной трубы это происходит благодаря достаточной толщине ее стенок. Согласно нормативным документам, толщина стенки кирпичной дымовой трубы в месте прохода через крышу должна составлять не менее полутора кирпичей, т.е. 35-40 см. Сооружение трубы такой толщины и соответствующего размера отверстия в перекрытии и крыше не всегда удобно. Поэтому чаще всего обустраивают дымоход из металлической трубы и изолируют его от горючих элементов кровли.

Противопожарная изоляция печной трубы

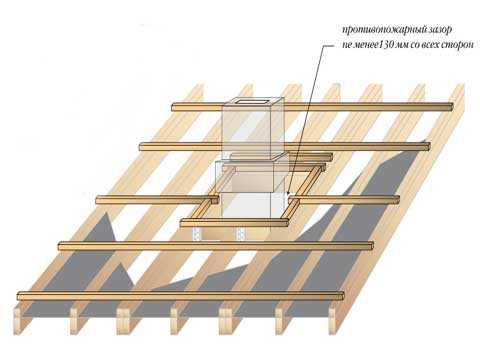

Для этой цели между трубой и крышей сооружают деревянный короб из элементов стропильной системы. Дымовая труба должна располагаться внутри короба на расстоянии не менее 15 см от его стенок. Пространство между дымоходом и стенками короба заполняется негорючим материалом с низкой теплопроводностью (чаще минеральной ватой).

Вместо деревянного можно выполнить сварной короб из оцинкованной кровельной стали, руководствуясь теми же принципами.

Внутренние слои кровли (пароизоляция, теплоизоляция, гидроизоляция) в месте прохода трубы разрезают и закрепляют скобами или гвоздями к поперечным балкам и стропилам. Гидроизоляционный слой закрепляют вокруг кровельного прохода при помощи рамки. Таким способом обеспечивается надежная изоляция печной трубы от горючих элементов крыши.

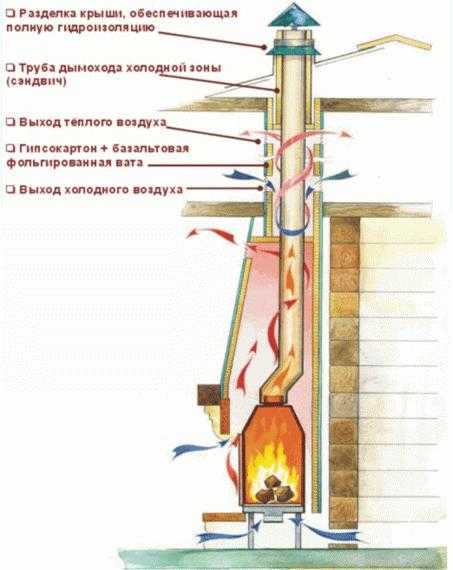

Схема пожаробезопасности печной трубы.

Существуют уже готовые модульные дымоходы, в конструкции которых предусмотрена теплоизоляция. Модули состоят из керамического сердечника, слоя базальтовой ваты и внешнего корпуса из легкого бетона. Монтаж дымовой трубы из модульных блоков несложен. Вначале между печью и дымоходом устанавливается асбестовая прокладка, затем на нее наносится слой раствора, помещается модуль и выравнивается по уровню. Каждый следующий модульный блок закрепляется слоем раствора. После возведения модульного дымохода необходимо изолировать печную трубу от протечек в месте прохода через крышу.

Следующий способ изоляции дымовых труб применяется в основном при строительстве бань. Металлический дымоход в месте прохода через крышу оборачивают несколькими слоями минеральной ваты и закрепляют ее проволокой. Затем выполняют штукатурку глиняно-песчаной смесью. Подготовленную таким образом трубу оборачивают слоем кровельной оцинкованной стали, закрепляют его саморезами и монтируют дымоход на крыше.

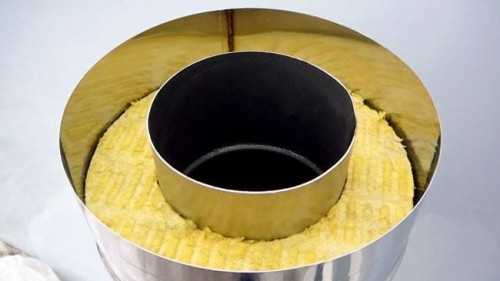

Современная промышленность выпускает готовые многослойные дымоходы из теплоизолированных труб, с наружным слоем из нержавеющей стали. Для пропуска через кровлю подобных конструкций существуют специальные кровельные проходы, выполняющие функцию гидроизоляции.

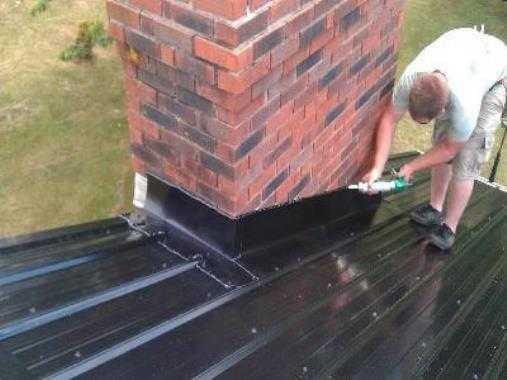

Гидроизоляция дымовых труб

В месте прохода трубы через кровлю создаются условия для протечек, поэтому необходимо предусмотреть надежную гидроизоляцию.

В первую очередь в месте примыкания трубы к кровле сооружают внутренний фартук. Обычно он состоит из нижних планок примыкания. Их укладку начинают с нижней стенки трубы. Если позволяет материал трубы, в месте примыкания верхнего края планки выполняют штробу. Верхний край планки заводят в штробу и герметизируют, нижний край планки подрезают и закрепляют саморезами. Также выполняют планки примыкания по другим стенкам трубы, делая нахлест между ними около 15 см.

Схема гидроизоляции дымохода.

Следующим монтируют галстук - плоский лист кровельного металла, предназначенный для отвода воды. Верхний край его помещают под нижний фартук, а нижний выводят в ендову или карниз. По краям галстука загибают бортик для улучшения направления стока.

Сверху указанных элементов обустраивают верхний слой кровельного ковра. По окончании его монтажа вокруг трубы в последнюю очередь сооружают наружный декоративный фартук. Его крепят так же, как внутренний, только без помощи штробы.

Многие строители рекомендуют избегать жесткого крепления фартука к трубе, чтобы конструкция не повреждалась от температурного расширения. Можно использовать стальной хомут (юбку), снабженный термостойкой эластичной прокладкой.

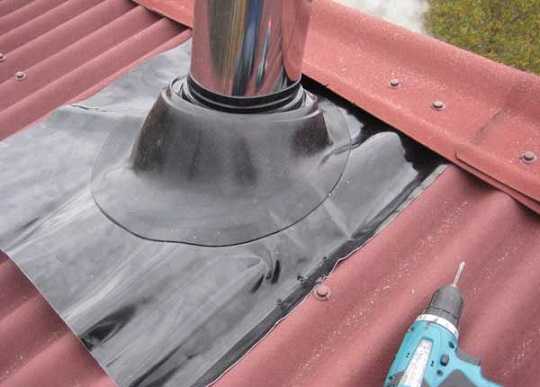

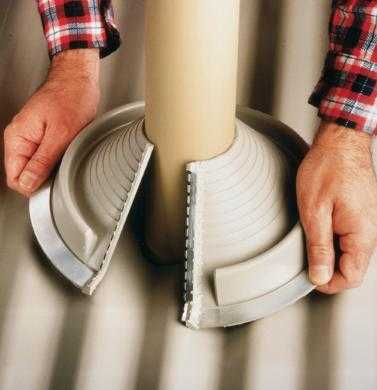

Для удобства пропуска дымовых труб и других элементов через крышу выпускаются готовые кровельные проходы, основная функция которых - герметизация отверстия в кровле. Они представляют собой основание и фартук, выполненные из цельного листа материала. Проходы могут изготавливаться из оцинкованной или нержавеющей стали, а также гибких материалов: термостойкой резины и силикона. Металлические кровельные проходы являются более традиционным решением и имеют меньшую стоимость. Однако они не всегда могут обеспечить плотное прилегание к кровле, выполненной из профилированных материалов (черепица, шифер, ондулин). Этого недостатка лишены проходы из гибких материалов, они обеспечивают герметичное прилегание к любой поверхности. Благодаря своей эластичности, кровельные проходы из резины и силикона могут изолировать от протечек кровли любой формы с разными углами наклона и без него. Доступно несколько цветовых решений изделия, позволяющих подобрать кровельный проход к цвету покрытия.

Изоляцию дымовых труб необходимо выполнять в строгом соответствии с правилами пожарной безопасности и строительными нормативами. Она обеспечит вашему дому надежность, комфорт и долговечность.

Поделитесь полезной статьей:

Похожие статьи:

experttrub.ru

Гидроизоляция печной трубы на крыше: основные способы

Содержание статьи

В большинстве случаев при строительстве частного дома делают печное отопление, так как газопровод в сельской местности, а тем более централизованное отопление большая редкость.

Часто даже с системой отопления, работающей на газовом или твердотопливном котле, владелец дома желает сделать в своем жилище камин. Здесь возникает необходимость  вывода дымохода и устройство трубы на крыше.

Изоляция печной трубы это очень важное мероприятие, от того насколько правильно и надежно будет проведена гидроизоляция печной трубы на крыше зависит комфорт, долговечность и безопасность строения.

Противопожарная изоляция печной трубы

Для чего нужна гидроизоляция печной трубы

Хорошая изоляция печной трубы важна для пожарной безопасности, и для защиты крыши от протекания.

Изоляция дымовых труб решает такие задачи:

  1. Защищает в местах контакта с трубой элементы стропильного каркаса и  кровельное покрытие  от возгорания.
  2. Обеспечивает гидроизоляцию кровли и устраняет протечки в месте вывода трубы.

Кроме всех перечисленных выше задач, которые решает изоляция дымохода, хорошая  гидроизоляция улучшает еще и качество печного отопления, так как предотвращает образование конденсата на дымоходной трубе, а, следовательно, и стекания воды по дымоходу. Во время отопления испарения конденсата создают в дымоходной трубе повышенное давление, которое  мешает тяге и снижает качество  обогрева помещения. Если труба плохо изолирована, снижается показатель теплоотдачи отопительной системы,  и она работает не эффективно. А если в дымоходе есть трещины, то при  воздействии высокого давления они увеличиваются, что приводит к разрушению  печной конструкции. Конденсат, скопившийся в дымоходе, может послужить причиной задымления при отопительном процессе.

Изоляция дымоходной трубы

При правильном размещении трубы на крыше создание изоляции дымохода упрощается. Поэтому еще на этапе проектирования сооружения нужно предусмотреть правильное расположение выхода трубы на крыше. Дымоход лучше делать прямым и длинным, тогда его функциональность будет выше. Самое оптимальное место для выхода трубы на крыше – это область ската возле конька. Такое размещение трубы позволяет предупредить зимой создание снеговых карманов,  не осложняет монтаж стропильной системы и позволяет легко  изолировать место вывода трубы на крышу.

По правилам пожарной безопасности,  температура дымовой трубы в местах, где она контактирует с элементами кровли, не должна быть больше 50 градусов. Если труба кирпичная, то благодаря толщине стенок, ее температура при отоплении дома не превышает установленные нормы, но для металлической трубы требуется ее дополнительная изоляция в целях пожарной безопасности, а также теплоизоляция для предупреждения появления конденсата и улучшения работы отопительной системы.

Как сделать противопожарную изоляцию печной трубы

В целях противопожарной изоляции печной трубы между  трубой и крышей сооружают деревянный короб. Дымовая труба  находится  внутри короба.   Расстояние от трубы до стенок короба должно быть не менее 15 см. Пространство между стенками короба и стенками трубы заполняют негорючим материалом с  низкой теплопроводностью. Использовать для этого можно минеральную вату или другие негорючие материалы. Вместо деревянной коробки  можно сделать  сварную коробку из оцинкованной стали.

Все слои кровли: пароизоляцию, теплоизоляцию и гидроизоляцию разрезают в месте прохода трубы и закрепляют скобами к стропилам и поперечным балкам. Изоляционный слой закрепляется с помощью рамки  вокруг кровельного прохода. Таким способом обеспечивают надежную противопожарную  изоляцию печной трубы от возгорания элементов крыши.

Гидроизоляция трубы

Сейчас в продаже есть готовые  модульные дымоходы с теплоизоляцией. В их конструкцию входит  керамический сердечник, слой базальтовой ваты и внешний корпус, созданный  из легкого бетона. Установка дымохода из модульных блоков не представляет сложности. Сначала между печью и дымоходом устанавливают асбестовую прокладку, на которую наносят слой раствора и помещают модуль,  выравнивая его по уровню. Все последующие модульные блоки закрепляются слоем раствора. Когда модульный дымоход установлен,  изолируют место прохода трубы через крышу.

Способы гидроизоляция дымовых труб

В местах, где  дымоходные трубы проходят через кровлю возникают  условия для протечек, чтобы избежать протекания кровли,

нужна  надежная гидроизоляция печной трубы на крыше. Крыши и трубы по конфигурации и материалу бывают разные, поэтому есть несколько вариантов гидроизоляции труб на крыше.

Изоляция печной трубы на крыше
  1. Если  крыша шиферная или из профнастила, труба сделана из асбеста, а фартук цементный, то  для изоляции необходимо демонтировать цементный фартук,  примыкающий к трубе и кровле. Возле трубы потребуется снять куски шифера. А ее саму нужно проверить  на целостность.После всех подготовительных мероприятий, делаем из листового железа новый фартук. Места примыкания печной трубы к фартуку герметизируем, пользуясь для этого  портландцементным тестом или специальными огнеупорными мастиками. После чего,  места,  где края фартука соприкасаются с шиферными листами,  обмазываем цементом.Такая гидроизоляция печных труб —  самый дешевый способ защитить от протекания свою кровлю. Можно изолировать место,  где соприкасается труба с крышей специальной наплавляемой изоляцией для крыши, если же шиферные листы лопнули, то в любом случае их нужно демонтировать. Если у вас труба кирпичная, но все остальное совпадает, тогда нужно выполнить обмазку кирпичной кладки.
  2. Другой  вариант гидроизоляции печной трубы подойдет для крыши из металлочерепицы и кирпичной трубы. Чтобы сделать фартук, нужно приобрести плоские листы из аналогичного материала. Из этих листов выполняется обычный фартук для обвязки трубы. А для круглой трубы можно вместо самодельного фартука приобрести готовые элементы в виде резиновых гофров. Если  от конька до трубы большое расстояние (более двух метров), то можно применить для изоляции металлизированные битумные ленты.
Гидроизоляция печной трубы на крыше

Гидроизоляция печной трубы

Рассмотрим более подробно один из способов гидроизоляции трубы на крыше с помощью рулонных материалов. Гидроизоляция печных труб — процесс не сложный технически, состоит он из нескольких этапов.

  1. Трубу покрываем грунтовкой и клеим супердиффузионнау мембрану. В качестве грунтовки можно использовать  полимерно-битумную мастику. Мембрану приклеиваем к крыше,  края ее должны заходить на трубу. Осуществив укладку мембраны таким способом,  мы не дадим влаге проникать под мембрану.
  2. Из металла делаем верхний и нижний галстуки. На обрешетку набиваем бруски и закрепляем на них уголки.
  3. Листы рулонного материала  укладываем внахлест, чтобы  добиться правильного стекания воды. Лист,  который будет находиться снизу,  может  идти до свеса кровли или может быть короче,  так как  вода в любом случае не сможет попасть на трубу.  Места стыков изолируем битумной мастикой. Уголки к обрешетке крепятся  дюбелями, щели обрабатываются  жаростойким герметиком.
  4. Поверх конструкции укладывается кровельный материал, битумной мастикой герметизируют  места стыков.  Сверху укладывают  пластиковый фартук и, используя  ленту  Ондуфлеш,   заканчивают  герметизацию.

Теплоизоляцию печных труб на крыше и  дымоходов проводят только снаружи. Сначала дымоходы штукатурят, сверху  на мокрую штукатурку укладывают теплоизоляционные материалы  и  делают  облицовку.

Материалы  для герметизации и теплоизоляции трубы на крыше

Для герметизации и теплоизоляции трубы на крыше чаще всего применяют плиты  из миллитового кремнезема, или, как их еще называют, каолины. Это прочный и гибкий материал, абсолютно экологичный, который не горит и выдерживает резкие перепады температур.

Плиты из миллитового кремнезема для тепловой изоляции изготовляют из тонкоизмельченной смеси извести, кремнеземистого материала (диатомит, кварцевый песок), диоксида кремния и асбеста. В их составе отсутствуют органические вещества.

Также для герметизации применяется огнеупорная теплоизоляционная вата МКРР – 130 из муллитокремнеземистого волокна, рулонный фетр МКРФ-100 с муллитокремнеземистым составом и другие огнеупорные теплоизоляционные материалы.

phoenix-master.com

Чем и как следует утеплять и изолировать печные трубы и дымоходы

Содержание статьи

Дымоходы необходимы для отвода дыма, что образуется в результате работы котлов, печей и каминов, их основной задачей является создание естественной тяги, что выводит угарный газ за пределы помещения.

Изоляция дымохода

Для эффективного функционирования теплогенерирующих устройств обязательным условием является качественная теплоизоляция печной трубы. Утепление особенно необходимо при размещении дымовыводящих устройств за пределами помещения, однако, в любом случае все дымоходы имеют наружную часть, что требует теплоизоляции.

Вернуться к содержанию ↑

Какие функции выполняет теплоизоляция дымовой трубы

Изоляция печной трубы на крыше выполняет сразу несколько важных функций. Гидроизоляция печных труб необходима для соблюдения правил пожарной безопасности. Хорошая гидроизоляция предотвращает образование конденсата, а также защищает конструкцию от протекания. Если дымоходы плохо изолированы, снижается теплоотдача, образуются трещины, которые при воздействии высокого давления приводят к разрушению конструкции.

Таким образом, основные задачи изоляции дымоотвода:

  • Безопасность. Нарушение проходимости трубы в результате оседания влаги в конечном итоге может спровоцировать проникновение дыма в помещение;
  • Минимизация потерь тепла;
  • Предотвращение образования конденсата, который разрушает печную кладку.

Изоляция печной трубы на крыше

Вернуться к содержанию ↑

Теплоизоляционные материалы для дымоходов

Чтобы отопительное оборудование функционировало должным образом, необходимо обеспечить герметизацию места, где произведен вывод дымового канала через крышу. Лучше всего зарекомендовала себя гидроизоляция на основе базальтовой или минеральной ваты. Материалы для изоляции прохода через крышу можно поделить на такие виды:

  1. Плиты из асбеста (каолина).
  2. Минеральная вата.
  3. Фильтры рулонные.

Гидроизоляция дымоотводов также выполняется с помощью плит из миллитового кремнезема. Положительными характеристиками данного материала являются его прочность и гибкость, а также то, что он не горит и может выдерживать перепады температур.

Вернуться к содержанию ↑

Утепление газоходов из нержавеющей стали

Для предотвращения воспламенения кровли вследствие воздействия высоких температур печных газов, вывод дымохода через кровлю нуждается в применении дополнительных мер безопасности. Запрещено соприкосновение дымовой трубы к элементам крыши. Обязательным условием правильного монтажа является наличие зазора между трубой и кровлей.

Проход дымохода через кровлю скрывают металлическим воротником, а свободное пространство утепляют негорючим материалом.

Утепление газоходов из нержавеющей стали

Для утепления дымоотводов из нержавейки используется керамзит, базальтовая вата или стекловата. Если дымоходы из нержавейки имеют круглое сечение, для теплоизоляции дополнительно применяется металлическая труба. Чтобы утеплить газоход из нержавейки своими руками, необходимо выполнить следующие действия:

  1. На дымоотвод одевается металлическая труба с диаметром на 8-10 см больше внутреннего канала.
  2. Пространство между двумя трубами заполняется изоляционным материалом.
Вернуться к содержанию ↑

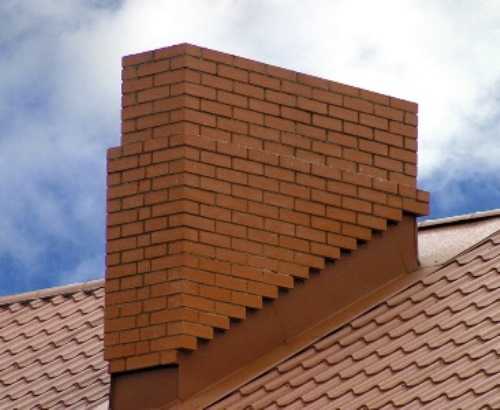

Утепление кирпичных дымовых труб

Наиболее традиционным способом теплоизоляции кирпичных труб для печей и каминов является оштукатуривание известью. Для этой цели изготавливался раствор из расчета толщины наносимого слоя на каждую стену не менее 30 мм. Для более эффективной изоляции кирпичного дымоотвода в настоящее время используются теплоизоляционные плиты, что крепятся на растворе или с помощью проволоки. Герметизация внешних стенок трубы увеличивает их плотность и защищает устройство от разрушения.

Утепление кирпичного дымохода

Правильно выполненная изоляция на этапе монтажа продлевает срок эксплуатации дымоотвода и экономит затраты на поточный ремонт. Процесс утепления происходит по такому плану:

  1. Подготовка отрезков изоляционного материала, что подходят по размерам на каждую стену дымового канала.
  2. Закрепление отрезков теплоизоляционного материала на стену дымохода с помощью раствора.
  3. Изготовление облицовки из кирпичной кладки или асбестоцементных плит.
  4. Дополнительное оштукатуривание кирпичной кладки.
Вернуться к содержанию ↑

Утепление асбестоцементных дымовых каналов

Слой теплоизоляции наносится на каждую стену трубы снаружи. Вывод дымохода через кровлю наружу заделывается шлаковатой или другим негорючим материалом. Изоляционный материал помещается в зазор между защитным кожухом из нержавейки и внешней поверхностью асбестоцементной трубы.
Этапы проведения работ по утеплению:

  1. Сборка защитного кожуха из отдельных частей. Высота одной части не должна превышать 1-1, 5 метра.
  2. Кожух одевается на дымоотвод в месте, где расположен вывод трубы через чердачное перекрытие.
  3. Утепление свободного пространства изоляционным материалом.
  4. Гидроизоляция внешней части дымохода.

Теплоизоляция асбестоцементного дымохода

Вернуться к содержанию ↑

Ремонт дымоходов в процессе эксплуатации

Не отремонтированный, запущенный дымоход несет в себе опасность — скопление угарного газа. Очень важно вовремя проводить ремонт. В случае обнаружения трещин может потребоваться дополнительная герметизация. При выпадении кирпичей дымоход разбирают и перекладывают, тогда его служба будет долгой и безопасной.

Ремонт металлического дымоотвода, как правило, состоит в его полном демонтаже с последующей заменой поврежденных секций. Перед тем, как производить ремонт дымового канала, необходимо тщательно очистить его от сажи, копоти и скопившего мусора.

Вернуться к содержанию ↑

Монтаж дымохода

АвторПоделитесьОцените

Виктор Самолин

Интересное по теме:

vseotrubax.com

Изоляция печной трубы на крыше: гидроизоляция и герметизация

Когда на определенном этапе составления проекта своего дома вы будете принимать решение о том, в каком месте вам устанавливать камин или печь, обязательно следует думать не только о том, как красиво будет в комнате, но и об эффективности.

А эффективная работа невозможна без качественной тяги.

А тягу обеспечивает печная труба.


Труба должна быть прямой и длинной.

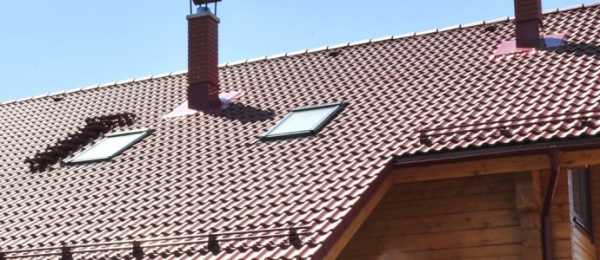

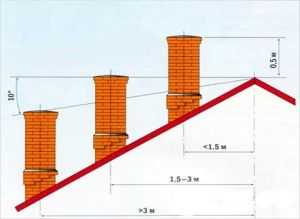

Выбираем место вывода трубы

Очень важно выбрать место для выхода дымохода.

В идеале труба должна располагаться на коньке крыши.

Ведь на коньке минимальное количество осадков – они все стекают вниз по скатам.

И высыхает эта часть крыши первой.

Если такая возможность отсутствует из-за конструктивных особенностей крыши, то дымоход должен выходить как можно ближе к коньку.

Тогда сводится к минимуму вероятность образования снежных карманов и протекания кровли.

Да и узел примыкания в таком месте устроить проще.

Самое неудачно место для выхода трубы на крышу – это ендова.

То есть то место, где сходятся два ската крыши, образуя внутренний угол.

Именно в ендове собирается вся вода во время дождя.

И снеговые карманы образуются именно тут.

И если посреди ендовы будет находиться дымоход, то он окажется на пути потоков воды.

И протечки гарантированы.

Да и узел примыкания из-за внутреннего угла в ендове сделать проблематично.

Пожаробезопасный вывод трубы через кровлю

Один из самых важных моментов установки дымохода – пожаробезопасность.

Ведь всем известно, что труба нагревается до приличной температуры, и ее контакт с горючими материалами крыши не желателен.

Может произойти возгорание.

Поэтому в противопожарных нормах оговаривается, что температура в месте трубы и материала кровли не должна превышать 50 градусов.

Для этого необходимо при использовании любого материала на крыше соблюдать удаленность дымохода от элементов стропильной системы на 30 см.

Если устройство крыши простое, то это не составит особого труда.

Намного сложнее, когда крыша представляет собой «кровельный пирог».

То есть присутствует и пароизоляция, и гидроизоляция, и слой утеплителя.

Пленки, которые используются для создания паро- и гидроизоляции являются горючими.

А для надежной защиты утеплителя от влаги крайне важно, чтобы слой гидроизоляции был сплошной по всей кровле.

Как же поступить?

Если у вас труба дымохода из кирпича, то стенки выкладывают такой толщины, что наружная часть стен не нагревается выше 50 градусов.

Намного сложнее, когда в вашем доме для дымохода используется металлическая труба.

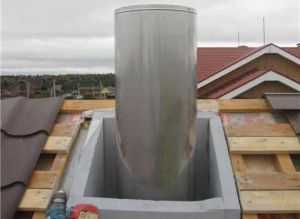

Тогда поступают путем создания отдельного короба, который и выводят на крышу.

Такая зона примыкания как бы отделена от остальной кровли.

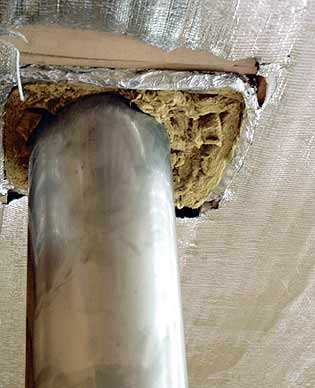

Внутри такого короба располагается дымоход, а расстояние между дымоходом и стенками короба заполняют теплоизоляцией, которая не горит.

В идеале это базальтовая или каменная вата.

Каменная вата также не боится влаги.

Поэтому в зоне дымохода гидроизоляция не требуется.

А гидро- и пароизоляция подходит к коробу и закрепляется традиционным способом.

Для этого надрезают полотна «конвертом».

Края полотен доводят до стропил или поперечных балок и фиксируют при помощи гвоздей.

Пароизоляция прижимается основанием, а гидроизоляция – обрешеткой.

Чтобы обеспечить утеплителю кровли максимальную защиту в местах, где выполняется примыкание утеплителя к стенкам короба, производят дополнительную герметизацию с использованием клеевых составов или специальной ленты.

Требования к разделке

В первую очередь, это, естественно, требования пожарной безопасности.

Ведь даже минимальный риск при устройстве дымохода недопустим.

Итак:

  1. Независимо от того, из какого материала дымовая труба изготовлена и какой материал используется для кровли, расстояние от ее внутренней поверхности до ближайшей конструкции,изготовленной из горючего материала должно быть не меньше 38 см.А расстояние между внешней поверхностью трубы и конструкцией – не менее 13 см. Дымоход должен иметь толщину не менее 5 см.
  2. Для противопожарной разделки дымохода должны использоваться только несгораемые материалы. При проходе через крышу в обязательном порядке должны использоваться системы дымоходов типа «сэндвич».
  3. Если в перекрытиях чердака используются засыпки из опилок, торфа и других подобных материалов, то разделка дымоходов устраивается выше поверхности такой засыпки на 1 ряд. Ведь и торф, и опилки являются легко воспламеняющимися материалами.
  4. Свободное пространство между трубой дымохода и деревянными элементами стропильной системы крыши необходимо перекрывать несгораемыми кровельными материалами: кровельная сталь, листы асбоцемента и пр.

Гидроизоляция печной трубы

Одним из наиболее важных моментов при выводе на крышу дымохода является его гидроизоляция.

Да, очень важно изолировать печную трубу от всех элементов кровли, которые могут загореться.

Но также важно не допустить попадания влаги в чердачное помещение в том месте, где на кровлю здания выходит труба.

Кстати, качественная гидроизоляция способствует эффективной работе печи или камина, так как в трубе не образуется конденсат.

О гидроизоляции крыши гаража.

О печной трубе на крыше здесь. Устройство, монтаж, ремонт.

Об угле наклона крыши в статье. Минимальный и оптимальный углы.

А при образовании конденсата снижаются показатели теплоотдачи.

Но если дымоход надежно изолирован, то прогрев его происходит равномерно.

Конденсат испаряется и выносится в атмосферу вместе с дымом.

Современный рынок нам предлагает большое количество материалов, при помощи которых выполняется герметизация трубы.

Условно такие материалы разделяют на 3 категории:

  • ваты;
  • фильтры рулонные;
  • плиты из каолина или асбеста.

Материал из третьей категории пользуется наибольшей популярностью.

Потому что отличается прочностью, гибкостью, не горит и при нагреве из него не происходит выделение вредных веществ.

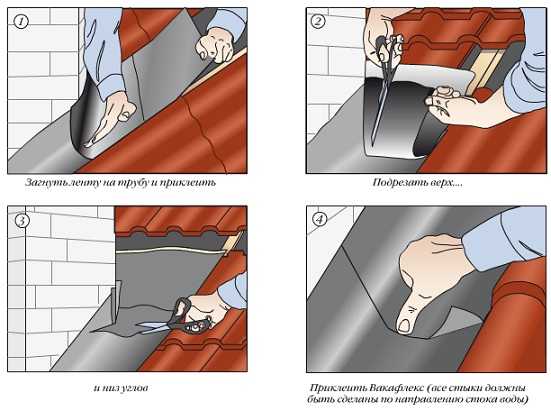

Герметизацию печной трубы выполняют в несколько этапов:

  1. К трубе при помощи битумной мастики приклеивают диффузорную мембрану. Для того чтобы улучшить сцепление с битумом, предварительно трубу необходимо качественно прогрунтовать.Даже если врага случайно окажется на мембране, она не попадет в то место, где закреплена на крыше труба.
  2. Из металлических уголков устраивают верхний и нижний галстуки. Листы укладывают внахлест так, чтобы листы верхние накрывали листы нижние.Так вода будет свободно стекать вниз. Уголки при помощи саморезов прикрепляются к обрешетке, и все стыки заливают герметиком.После того, как высохнет герметик, в обязательном порядке проводят испытания, выливая некоторое количество воды, чтобы знать наверняка, что в месте крепления трубы влага не проникнет.
  3. Укладывается на место кровельный материал. Места стыков герметизируют при помощи битумной мастики.Поверх устанавливают фартук из пластика.
  4. В завершение заделки трубы все оклеивается специальной лентой.

Да, этот процесс простым назвать сложно.

Видео об оформлении трубы.

Поэтому лучше пригласить специалиста.

Ведь в одиночку выполнять работы на кровле в любом случае несподручно.

Да и опасно.

В любом случае потребуется напарник.

Так пускай это будет лучше опытный человек!

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Изоляция печной трубы на крыше для безопасного использования

Камины и печи встречаются достаточно часто в загородных домах и на дачах.

Cпособ утепления печной трубы зависит от конструкции дымохода.

Установка этих приборов связана с решением целого ряда вопросов. Одним из самых важных является изоляция печной трубы на крыше после монтажа.

Правильное ее выполнение — это гарантия безопасного и комфортного использования печи или камина.

Выбор места для печной трубы

Работы по установке и изоляции печной трубы можно разделить на два основных этапа: выполнение прохода для дымохода через кровлю и качественная его гидроизоляция. Кровельный пирог должен быть надежно защищен от горючих материалов, проходящих по дымоходу, а место вывода не должно стать причиной протечек на крыше.

Правильный выбор места вывода печной трубы — половина успеха в работах по установке дымохода. Этот вопрос должен быть решен еще на этапе строительства дома. Правильное размещение намного упрощает устройство изоляции. Многолетняя практика подсказывает, что лучшее место для монтажа — это скат рядом с коньком. Этот прием позволяет снизить вероятность попадания осадков внутрь и не добавляет проблем в ходе монтажа стропильной системы.

Схема сборки дымохода.

При возведении печной трубы следует руководствоваться нормативами противопожарной безопасности, согласно которым место контакта трубы и крыши не должно нагреваться до температуры свыше 50 градусов. Эта проблема легко решается, если труба возводится из кирпича. Стенка дымохода в месте соприкосновения с крышей (согласно нормативам) выкладывается в полтора кирпича. Таким образом достигается толщина в 35-40 см. Однако не всегда удобно подготовить отверстие в перекрытиях для такого дымохода. По этой причине для его изготовления чаще всего используют металлическую трубу. Чтобы защитить конструкцию кровли от возгорания, проводится изоляция печной трубы на крыше.

Эти меры также помогают улучшить качество отопления. На дымоходе не скапливается и не стекает конденсат, испарение которого приводит к повышению давления и снижению тяги. Если соберется большое количество конденсата, то может возникнуть задымление. Плохая изоляция трубы ведет к тому, что снижается теплоотдача системы отопления и приходится организовывать дополнительное утепление дома.

Вернуться к оглавлению

Обустройство противопожарной изоляции

Схема утепления труб дымохода.

Согласно противопожарным требованиям, для печной трубы сооружается специальный короб, внутрь которого она и помещается. Короб не должен плотно прилегать к стенкам трубы. Расстояние между ними должно быть не менее 150 мм. Образовавшееся пространство заполняется негорючими материалами, которые характеризуются низкой теплопроводностью. Для этого идеально подходит минеральная вата. Короб может быть изготовлен из дерева или оцинкованной стали.

Для установки печной трубы нужно разрезать кровельный пирог в месте ее прохода. Каждый слой разрезается отдельно и закрепляется на стропилах. По диаметру прохода закрепляется изоляция. Для этого используется специальная рамка или обрешетка. Надежная противопожарная изоляция печной трубы готова.

Вернуться к оглавлению

Устройство гидроизоляции

Дымоход не должен стать причиной протечки крыши. Для этого должна быть устроена надежная гидроизоляция. Вариант обустройства изоляции выбирается в зависимости от материалов, из которых изготовлены труба и кровля.

Бруски должны находиться от трубы на расстоянии не менее 130 мм.

Вначале должен быть сооружен внутренний фартук в том месте, где дымоход примыкает к кровле. Для его сооружения используются нижние планки примыкания. Начинать их укладку следует с нижней стенки дымохода. Если труба выполнена из кирпича, то в том месте, куда примыкает верхний край планки, делается выемка, в которую заводится верх планки и герметизируется. Нижний край должен быть закреплен саморезами. Планки примыкания выкладываются по периметру всей трубы внахлест не менее 150 мм.

Затем следует смонтировать так называемый галстук. Для этого используется плоский кровельный материал. Основная цель галстука — отвод воды, поэтому его верх закрепляется под нижним фартуком, а низ выводится на карниз. Чтобы сток воды был направленным, края лучше загнуть в виде бортика.

Галстук и фартук накрываются верхним слоем кровли. После проведения всех этих работ можно монтировать наружный декоративный фартук. Крепление его осуществляется таким же способом, что и у внутреннего с той разницей, что не надо делать выемку.

Мастера-кровельщики советуют не крепить жестко фартук к трубе. Это убережет конструкцию от повреждения при температурных расширениях.

Современные производители предлагают воспользоваться готовым кровельным проходом, чтобы обеспечить надежную герметизацию отверстия в крыше. Это намного облегчит работы по устройству печной трубы. Готовая конструкция представляет собой основание и фартук из нержавеющей или оцинкованной стали или же других материалов, например, силикона или термостойкой резины. Благодаря своей гибкости эти материалы обеспечивают надежную гидроизоляцию на кровлях любой формы, с разными углами наклона, изготовленных из различных материалов. Кроме того, разнообразные цветовые решения дают возможность подобрать проход для трубы по цвету кровельного покрытия.

Традиционные кровельные проходы из металла не всегда обеспечивают качественное примыкание к крыше, выполненной из черепицы, шифера или ондулина и других профилированных материалов.

Все работы должны выполняться в соответствии с существующими строительными нормами и соответствовать пожарной безопасности. Правильно выполненная гидро- и теплоизоляция печной трубы позволит обеспечить в доме надежное тепло и комфорт.

1poteply.ru

Гидроизоляция печной трубы на крыше: процесс создания изоляции

Очень сложно себе представить большой деревенский дом без камина в гостиной. Практически каждый современный домик не обходится без печи или камина, который служит не только способом отопления помещения, но и декоративным элементом дома.

Этапы гидроизоляции верхней части трубы дымохода.

Для того чтобы тот же камин правильно функционировал и работал, а не только создавал дизайн помещения, во время строительства дома нужно будет предусмотреть устройство дымохода и возведение на крыше дома трубы. Гидроизоляция трубы на крыше является важнейшим мероприятием, ведь именно от того, как будет правильно выполнена гидроизоляция печной трубы, и будет зависеть комфортное состояние в доме и долговечная и безопасная служба самой постройки.

Зачем производят изоляцию печной трубы

Схема гидроизоляции примыкания дымохода.

Изоляция печной трубы требуется по пожарным нормам, так как обеспечивает безопасность и служит защитой от протеканий для крыши. Изоляция дымохода служит защитой от возгорания элементов каркаса и кровельного покрытия в местах, где они контактируют с трубой. Также осуществляется гидроизоляция кровли и устранение протечек в местах вывода трубы.

Помимо всего этого, использование хорошей гидроизоляции помогает улучшить качество печной отопительной системы посредством предотвращения образования конденсата трубы и, соответственно, стекания по дымоходу воды. Дело в том, что, когда происходит отопление печи, испарение конденсата создает повышенное давление в трубе, мешающее нормальной тяге, что оборачивается снижением качества обогрева помещения. Из-за плохой изоляции трубы снижаются показатели теплоотдачи печной системы, отсюда неэффективность ее работы. В случаях, когда еще к высокому давлению в трубе прибавляются и трещины в дымоходе, печная конструкция начинает разрушаться со временем.

Важно помнить о том, что скопившийся конденсат в дымоходе может стать причиной задымления во время отопления помещения.

Процесс создания изоляции можно значительно упростить, если правильно разместить трубу на крыше, но для этого необходимо изначально на этапе проектирования выбрать правильное место для трубы. Если дымоход будет длинным и прямым, в таком случае функционировать он будет гораздо лучше. Оптимальным местом для расположения дымохода будет служить место ската недалеко от конька. Данное расположение в зимний период предупреждает образование карманов из снега, во время монтажа стропильных систем делает возможным произвести изолирование места для вывода на крыше трубы.

Правила пожарной безопасности предусматривают допустимую отметку температуры печной трубы в местах контакта с кровлей в 50 градусов. В случаях когда труба является кирпичной, толщина стенок не позволяет температуре превысить допустимый порог.

Как провести противопожарную гидроизоляцию печной трубы

Для выполнения всех работ понадобятся следующие инструменты и материалы:

Инструмент для монтажа дымохода.

  • деревянный короб;
  • пила;
  • гвозди;
  • молоток;
  • минеральная вата;
  • скобы;
  • прокладка из асбеста;
  • строительный уровень;
  • раствор бетона;
  • грунтовка или мастика;
  • лист металла;
  • дюбели;
  • жаростойкий герметик;
  • кровельный материал;
  • теплоизоляционный материал;
  • штукатурка.

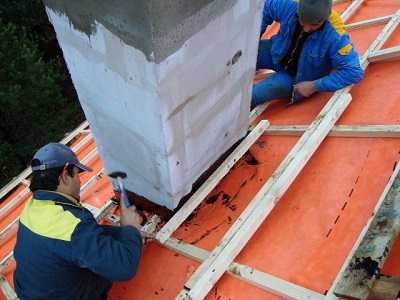

Чтобы обеспечить изоляцию трубы, в промежутке между крышей и трубой необходимо соорудить короб из дерева, стенки которого должны быть на расстоянии от трубы не меньше 15 см. Данное пространство заполняется материалом, обладающим негорючими свойствами и низкой теплопроводностью. Например, подойдет минеральная вата или другой негорючий материал.

Каждый слой кровли (гидроизоляция, теплоизоляция, пароизоляция) необходимо разрезать в местах прохода труб и закрепить при помощи скоб к балкам и стропилам. Слой изоляции закрепляют рамкой по краям прохода кровли. Таким образом, обеспечивается надежная противопожарная изоляция печной трубы.

На данный момент продаются модульные дымоходы, в которых уже есть теплоизоляция. В конструкции данных моделей находится сердечник из керамики, базальтовая вата и легкий бетонный корпус. Применение таких модулей в работе не вызывает сложности. Для начала нужно установить прокладку из асбеста (между дымоходом и печкой), нанести на нее раствор и только потом разместить модуль, обязательно выравнивая его уровнем. Каждый модульный блок закрепляется при помощи раствора. После того как дымоход будет полностью собран, необходимо изолировать место, где труба проходит через крышу.

Выполнение гидроизоляции печной трубы

Установка галстука: место большой вероятности протечки.

Гидроизоляция печной трубы осуществляется различными способами, один из них предусматривает применение рулонного материала. Данный процесс не очень сложен в выполнении, но требует соблюдения всех этапов действия:

  1. Нужно покрыть трубу, используя грунтовку (или мастику) и склеить диффузионную мембрану, которую нужно приклеить к крыше, завернув ее края на трубу. Таким образом, влага не сможет проникнуть под мембрану.
  2. Используя металл, необходимо сделать галстуки (нижний и верхний). А на обрешетку нужно набить бруски и закрепить на них уголки при помощи дюбелей.
  3. Рулонный материал укладывается листами внахлест. Это необходимо, чтобы вода правильно стекала. Самый нижний лист может быть как длинным, так и коротким, это не отразится на проникновении воды на трубу. При помощи мастики необходимо изолировать все места стыков. Щели необходимо обработать при помощи жаростойкого герметика.
  4. Сверху всей конструкции необходимо выложить кровельный материал, герметизируя стыковые места. Поверх укладывается фартук из пластика, и выполняются последние штрихи по герметизации трубы.

Теплоизоляция печной трубы и дымохода производится только снаружи. Для начала необходимо нанести на дымоход штукатурку и, пока она мокрая, уложить теплоизоляционный материал и выполнить облицовку.

Гидроизоляция труб на крыше необходима для избегания протечки кровли. Существуют различные варианты осуществления гидроизоляции. Герметизация и теплоизоляция достигается за счет применения плит из каолина (прочного и достаточно гибкого экологически чистого негорючего материала, способного выдерживать колебания температуры). Данные плиты изготавливаются из известковой смеси, асбеста, кремния и других материалов. Герметизация осуществляется с использованием огнеупорной ваты или рулонного фетра.

1metallocherepica.ru

Как сделать изоляцию для печных труб своими руками

Приветствую, уважаемые читатели!
Как здорово, когда можешь в любое время года, в любое время суток прийти домой и спокойно приготовить ужин, обогреть жилье, отпустить на теплый пол играть детей.… Так популярны стали дачи, загородные дома, бани и сауны.…

Чтобы суметь наслаждаться этим, нужно не так много. Безопасность – вот, что может обеспечить вам спокойствие. О том, как иметь все эти блага, как сделать изоляцию для печных труб и поговорим сегодня.

Помните, от правильности выполнения изоляции трубы зависит безопасность и комфорт вашего жилья! Рекомендую сразу провести комплексную изоляцию.

Для этого необходимо верно выбрать место установки и способ изоляции вашей печной или каминной конструкции. Продумайте, как она будет проходить через кровлю и как качественно её изолировать, чтобы не допустить течи в крыше. И при этом соблюсти правила техники безопасности.

Чем правильнее размещена труба, тем проще будет установить изоляцию. Помните, что наилучшим местом расположения трубы считается скат рядом с коньком. Это снизит возможность проникновения осадков и облегчит задачу монтажа стропильной системы.

Основные правила

На коньке самое маленькое количество осадков, так как они стекают по скатам. Именно эта часть крыши высыхает в первую очередь. Если в планировке есть коньковый брус – возможны некоторые сложности. Но они преодолимы!

Для сохранения стабильности стропильной системы – используйте две балки, чтобы ваша печная труба проходила между ними. А можно ее пустить рядом с коньком, а не сквозь него. Самый неблагоприятный вариант установки – так называемая ендова – место схождения скатов крыши. Это самое выпуклое место крыши.

Если же у вас желаемая точка вывода трубы на кровлю находится в стороне от печи или камина – не страшно, используйте переходник – изогнутое колено дымохода.

Но это совсем не означает, что можно пренебрегать противопожарными нормами: температура в пункте соприкосновения трубы и материала крыши должна быть менее 50 градусов. А для этого надо соблюсти расстояние дымохода от элементов стропильной системы не менее, чем на 30 см, вне зависимости от материала кровли.

О том как можно сделать искрогаситель для печной трубы вы можете почитать здесь.

Если устройство вашей крыши простое, проблема не столь большая. Сложнее, когда крыша такой своеобразный кровельный пирог: гидроизоляция, пароизоляция, утеплитель, кровельный материал.

Если труба из:

  • кирпича, стенки выкладываем такой толщины, чтобы наружная часть стены не нагревалась более 500. Рекомендованная толщина стенок трубы – 35-40 см.
  • металла, то чтобы придерживаться требований противопожарной безопасности, для трубы печи соорудите короб, куда и поместить трубу, причем она не должна, плотно к нему прилегать (примерно 150 мм). Получившееся пространство заполним теплопроводным материалом, например, стекловатой для избежание возгорания. Лучше базальтовая или каменная вата.

Гидро — и пароизоляция идёт к коробу, и закрепить её можно традиционным способом – надрезают полотна «конвертом» и кромки этих полотен подводят до стропил или поперечных балок и закрепляют с помощью гвоздей. В этом случае пароизоляция придавливается основанием, а гидроизоляция – обрешеткой.

Для обеспечения утеплителю кровли наибольшую защиту там, где есть примыкание утеплителя со стенками короба, делают дополнительную герметизацию с помощью составов клея или особенной ленты.

Что необходимо знать:

  • вне зависимости от материала, из которого произведена труба и кровля, дистанция от ее внутренней стороны до ближайшего устройства, изготовленного из горючего материала, должно быть больше 38 см. А между ее наружной стороной и устройством – более 13 см., толщина дымохода – не менее 5 см.
  • для дымохода нужно применять только негорючие материалы. При проходе сквозь крышу обязательно нужно применять систему дымохода типа «сэндвич»
  • часто в перекрытиях чердака используют слой опилок, торфа и других материалов. При этом разделка дымоходов располагается выше поверхности этой засыпки в 1 ряд, так как эти материалы легко воспламеняются.
  • незанятое пространство от трубы дымохода и элементами из дерева стропильной системы кровли надо закрывать несгораемыми материалами для кровли: кровельная сталь, листы асбоцемента и т.д.

Дымоход «Сэндвич»

Есть простой и надежный способ противопожарной изоляции, но отнюдь не дешёвый – дымоход типа «сэндвич» из керамики или металла. В них труба внутри, которая выполняет функцию отвода дыма, изготовлена из жаропрочной стали или керамики и теплоизолирована негорючими уплотнителями: минеральной, каменной или базальтовой ватой.

Наружный слой сэндвич-дымохода смонтирован из стали или готовых керамзитобетонных блоков. Сборные дымоходы оснащены элементами для крепления, ревизии, обслуживания, подсоединения нескольких приборов отопления. Монтаж такого дымохода несложен, но требования инструкции соблюсти потребуется.

Так же вы можете почитать на данном блоге статью под названием «Гибкий дымоход для печи — важные моменты»

Немаловажным является гидроизоляция дымохода. Ведь никто не будет отрицать, что необходимо не допустить попадание влаги на чердак там, где входит труба. Когда в трубе не образуется конденсат, это содействует результативной работе печи. В специализированных магазинах вы сможете встретить немало материалов для их герметизации.

Их можно подразделить на 3 группы:

  1. Ваты
  2. Фильтры рулонные
  3. Плиты из каолина или асбеста – более популярны из-за прочности, гибкости, негорючести и отсутствии выделений вредных веществ при нагреве.

Варианты герметизации печной трубы

Можно выделить следующие варианты проведения герметизации печной трубы:

  • К трубе при поддержке битумной мастики прикрепляют диффузную мембрану, чтобы усовершенствовать сцепление с битумом. Но сначала необходимо качественно ее саму прогрунтовать. И если влага окажется на мембране, она не очутиться на точке закрепления на крыше.
  • Из металлических уголков пристраивают верхний и нижний галстуки. Пласты укладывают внахлест (верхние над нижними). Это позволяет свободно стекать воде. Уголки прикрепляют саморезами к обрешетке, места стыков заливают герметиком. Затем после высыхания герметика не лишним было бы провести испытания, выливая воду, чтобы удостовериться, что в точке крепления трубы влага не проходит.
  • Помещается на место материал кровли. Точки соединения герметизируют с помощью битумной мастики. Сверху устанавливается фартук из пластика.
  • Верхняя часть фартука непременно заводится под материал кровли для избежания протечек. Нижняя часть фартука должна накрывать с нахлестом кровельный материал.
  • В завершении труба оклеивается специальной лентой. Все это возможно воспроизвести самостоятельно. Но если у вас есть варианты – пригласите специалиста. Или трудолюбивого напарника.

Что хотелось бы отметить: современные дымоходы делают из многослойных теплоизолированных труб, где внешний слой из нержавеющей стали. Для этого выпускаются кровельные проходы – такой своеобразный лист-основание из стали и зафиксированный на нем колпак-фартук. Сквозь него и пропускается труба дымохода. К самой трубе фартук присоединяется с помощью стального хомута с термостойкой прокладкой.



Что бы вы ни решили после прочтения данной статьи, вы прекрасно понимаете, что сделать изоляцию при уже готовом дымоходе проблематичнее. Но в любом случае, все ваши затраты восполнятся ощущением комфорта и безопасности вашего дома, бани.
На этом у меня всё уважаемый читатель.

Ну как вам понравилась статья? Если да, то обязательно поделитесь ею в социальных сетях и подписывайтесь на обновления блога.
На этом я с вами прощаюсь. Берегите себя и своих близких. До новых встреч.

С уважением, автор блога Максим Алейников.

Этой статьёй стоит поделиться с друзьями. Жми!

alemaksi.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
