Теплоизоляция воздуховодов: подробная инструкция



Вентиляция является одной из важнейших систем жизнеобеспечения человека. Ее нормальное функционирование – это чистый воздух внутри помещений. Но чтобы система долго работала, ее необходимо утеплить. Для чего? Это граница взаимодействия холодного и теплого воздуха, а, значит, зона образования конденсата. Поэтому теплоизоляция воздуховодов – это стандартный защитный процесс, без которого сегодня не обходится ни одно строительство.

Основные виды утеплителей

Любые виды теплоизоляторов могут быть использованы в таком процессе, как изоляция воздуховодов. Этот традиционные материалы, которые применяются для теплоизоляции стен, пола или потока. Но есть среди них и специальные, которые применяются только в таком процессе, как теплоизоляция воздуховодов.

К примеру, вспененный синтетический каучук. Это листовой материал, очень эластичный и гибкий, хорошо держит придаваемую ему форму, долго служит (до 25 лет), негорючий, с прекрасными звукоизоляционными качествами. При соприкосновении с влагой утеплитель не гниет. Его теплопроводность – 0,036 Вт/м С.

Утепление воздуховода стекловатой
Утепление вспененным полиэтиленом
Утепление синтетическим каучуком

Из традиционных утеплителей можно выделить:

  • Минеральную вату. Теплопроводность 0,038-0,045 Вт/м С, срок службы до 30 лет.
  • Базальтовое волокно. Теплопроводность 0,032-0,048 Вт/м С, прослужит не меньше 50 лет.
  • Стекловата. Теплопроводность 0,036-0,05 Вт/м С. 25 лет полноценной работы.
  • Вспененный полиэтилен. Теплопроводность 0,038 Вт/м С. 80 лет гарантии.
  • Пенополиуретан. Теплопроводность 0,019-0,03 Вт/м С.

Клапан воздушный утеплённый

Важно. Необходимо отметить, что существуют современные методы, при которых тепловая изоляция воздуховодов не применяется как таковая.

Для этого используется клапан воздушный утепленный КВУ. Это специальная решетка, в конструкции которой присутствуют:



  • Рама.
  • Поворотные лопатки от двух до двенадцати штук.
  • Нагревательный элемент (ТЭН).

С помощью этого приспособления можно регулировать подачу теплого воздуха. По сути, клапан воздушный утепленный выполняет роль утеплителя, только не в прямом смысле этого слова. При втягивании воздуха внутрь с низкой температурой на улице происходит его обогрев, а, значит, граница холод-тепло исчезает. Для каждой вентиляционной системы устанавливается свой КВУ, просто необходим точный расчет, с помощью которого и подбирается это приспособление.

Как правильно провести изоляцию

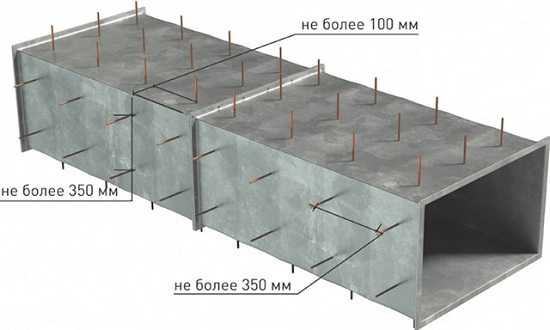

Схема утепления воздуховода

Качество теплоизоляции воздуховодов зависит от толщины используемого утеплителя, температуры на улице, влажности воздуха, агрессивности среды, которая окружает гибкий теплоизолированный воздуховод, и прочее. Для ознакомления с нормативами можно использовать СНиП 2.04.44-88. В этом документе есть таблица, где все показатели объединены в одном реестре.

Способ установки теплоизоляции зависит от того, в каком месте проходит гибкий теплоизолированный воздуховод: внутри помещения или снаружи. Дело здесь в атмосферных осадках, солнечных лучах и ветре, которые со временем сильно снижают теплоизоляционные качества материала.

Утепление на улице

  1.  Если гибкий воздуховод был в прошлом утеплен, то придется демонтировать теплоизолированный слой.
  2. Производится зачистка поверхностей от клеевых составов и других защитных материалов.
  3. Если в качестве утеплителя используется листовой или рулонный материал, то им сразу же обматывают гибкий воздуховод в один или несколько слоев. Это зависит от требований теплоизоляции. В данном случае оптимальный вариант – это самоклеющаяся изоляция.
  4. Если используется полиуретановая изоляция, то под нее обязательно монтируется армирующий каркас из металлической или синтетической сетки. Каркас натягивают на гибкий воздуховод, и концы скрепляют между собой болтовыми крепежными деталями. Иногда в качестве крепежа используют хомуты из металлической ленты.
  5. Самое сложное – это уложить на гибкий воздуховод утеплитель в виде матов. Крепление также производится хомутами или лентой, или вязальной проволокой.
  6. Теперь теплоизолированный воздуховод необходимо закрыть защитным материалом. Во-первых, это должна быть гидроизоляция, прочная и надежная с большим сроком эксплуатации. Во-вторых, прочный защитный слой, который не сорвет ни ветер, не испортят атмосферные осадки и прочие негативные факторы природы. Чаще всего это кожух из оцинкованной жести или алюминиевых листов. Сегодня производители работ все чаще стали применять защиту из неопрена.

Утепление внутри помещений

Воздуховоды, находящиеся в помещении, тоже нужно утеплять

Технология теплоизоляции воздуховодов внутри здания практически ничем не отличается от изоляции на улице. Просто для нее нет необходимости использовать защитные слои за счет отсутствия негативных природных факторов. Конечно, если утепленные воздуховоды расположены во влажных помещениях или в помещениях с агрессивными средами, то без защиты здесь не обойтись. Но так как разговор идет о теплоизоляции воздуховодов в частном домостроении или квартирах, то отсутствие агрессивных факторов явно налицо.

Изоляция в этом случае будет проходить практически, как любой теплоизоляционный процесс, к примеру, стен или пола:

  • Для этого воздуховоды покрывают мембранной, которая будет выполнять функции гидроизоляции.
  • Затем укладывается утеплитель.
  • После чего весь теплоизолированный воздуховод закрывается еще одним слоем мембраны, а лучше алюминиевой фольгой. В этом случае оба материала будут играть роль паробарьера.

Как рассчитать толщину утеплителя

Проводя расчет толщины утеплителя для воздуховодов, надо учитывать два основных показателя материала, из которого утеплитель изготовлен.

  1. Коэффициент теплопроводности.
  2. Коэффициент теплоотдачи его поверхности.

Утеплитель/Теплоотдача:

  • Минеральная вата 0,045
  • Пенопласт 0,037
  • Пенополистирол 0,04
  • Пенополиуретановые листы 0,035
  • Войлок 0,045
  • Каучук вспененный 0,03

Проводя расчет толщины, можно точно сказать, что она будет прямо пропорциональна первому и обратно пропорциональна второму. То есть, чем ниже теплопроводность теплоизоляции, тем тоньше утеплитель можно использовать для отделки воздуховода. И, наоборот, чем ниже тепловая отдача, тем показатель толщины должен быть выше.

Кстати, существует стереотип, что утеплитель для воздуховодов с фольгированным слоем лучше всего. Это неправда. Сегодня на рынке можно найти достаточно большой модельный ряд теплоизоляционных материалов без фольги, которые по многим характеристикам превосходят фольгированные. Напомним про вспененный синтетический каучук. Это отличный утеплитель с великолепными защитными качествами. Единственное, на что обращают внимание специалисты — это удобство скрепления. Поэтому самоклеющаяся изоляция ценится сегодня больше остальных.

Важно. Теплоизолированный воздуховод и противопожарная изоляция – это закон в современном строительстве. Не стоит избегать расходов, когда дело касается такого критерия, как изоляция воздуховодов вентиляционных систем. Главное, правильно провести предварительный расчет.

Техническая изоляция

Техническая изоляция воздуховодов по типам и дополнительные материалы для правильного монтажа

Для воздуховодов (утепленных) используется не только тепловая изоляция. Существует еще несколько видов, которые часто используются в домостроении. К ним относится противопожарная, звукозащитная, против образования конденсата и прочие. Для каждой из них применяются различные виды утеплителей, правда, некоторые материалы могут быть использованы для разных целей. К тому же технология отделки воздуховодов практически одинакова во всех случаях.

К технической изоляции относятся утепленные воздуховоды системы кондиционирования. В таком случае внутри трубы проходит холодный воздух, а снаружи температура окружающего воздуха, наоборот, будет выше. Поэтому образование конденсата на внешней поверхности – дело обычное. Чтобы предотвратить негативное воздействие влаги на металл, приходится проводить изоляцию, получая в итоге теплоизолированный воздуховод. Даже в этом случае надо будет сделать расчет толщины утеплителя.

Требования пожарной безопасности гласят, что утепленные воздуховоды – это соединительные каналы, по которым огонь и высокие температуры могут перекидываться из одного помещения в другое. Поэтому воздуховоды необходимо в обязательном порядке изолировать с помощью специальных огнезащитных материалов, которые выпускаются в рулонах, матах и плитах.

Система вентиляции и кондиционирования может со временем издавать шумы, неприятные человеческому слуху. Поэтому воздуховоды отделываются звукоизоляционными материалами. Расчет проводится по тем же критериям, что и теплоизоляция.

Сегодня на рынке присутствует большой ассортимент материалов, с помощью которых воздуховоды можно и тепло, и звукоизолировать. Это дает возможность одним выстрелом убить сразу двух зайцев, плюс большая экономия. Конечно, расчет должен быть точным, для этого можно использовать СНиПы, стандарты. Существует таблица, в которой приведены все соотношения. Так что ошибиться будет сложно.

Нравится?

Посмотрите похожие статьи:

izollab.ru

Утепление вентиляционных труб

Теплоизоляция для вентиляции является достаточно значимым аспектом по обустройству дома и обеспечения его энергосбережения. Основной задачей считается снижение тепловых потерь, за счет применения специального утеплителя.

Чем вызвана необходимость использования изоляции?

Защиту вентиляционных труб рекомендуется делать как в небольшом загородном коттедже, так и на крупных промышленных предприятиях. Современные проекты предусматривают выполнение соответствующих работ, благодаря которым, становится возможным существенно сэкономить средства на ремонте сетей и отоплении помещения.

Примерная схема вентиляции частного дома

В зависимости от условий применения и типа труб выбираются те или иные теплоизоляционные компоненты. Главной задачей защиты вентиляционной системы является выполнение условия обеспечения качественной защиты и целостности элементов в течение всего срока эксплуатации.

Когда говорят о теплоизоляции трубопроводов, охлаждающих установок или кондиционера соответствующей системы вентиляции, подразумевают исполнение надежной защиты относительно конденсации водяных паров, чрезмерного переохлаждения материала и появления коррозии. Кроме всего дополнительно обеспечивается качественное предохранение от пагубного влияния бактерий и химических веществ на системы и выполненные трубы.

Видео №1. Теплоизоляция воздуховода

Какие известны теплоизоляционные компоненты для защиты труб?

Большинство труб сегодня нуждаются в изоляции от воздействия вредных факторов, в том числе находящиеся на чердаке, касательно кондиционера или вентиляционных систем. Для них выбираются изоляторы и утеплители с необходимыми параметрами. Речь идет о минераловатных материалах, трубной теплозащиты, применении цилиндров, изготовленных из полиэтиленовых составляющих и полотен, вспененного каучука, пенополиуретановой скорлупы, а также жидкого теплоизолятора.

Теплоизоляция вентиляции

Вспененный каучук

Защита трубы при помощи вспененного каучука осуществляется посредством каучуковых пластинок. Указанный утеплитель, помимо представленных положительных сторон, считается пожаробезопасным. Благодаря этому осуществляется изоляция труб, вентиляционных коробов, систем кондиционера от влаги, продукта конденсата и грибковых бактерий. Применение фольги придает пластинам еще свето- и теплоотражающего эффекта. Материал отлично подходит для монтажа кондиционера и защиты его труб, теплоизоляции отопительных систем и охлаждающих установок.

Вспененный полиэтилен

Выполнение изоляции вспененным полиэтиленом осуществляется использованием трубы с минимальными технологичными надрезами. Сам по себе строительный компонент является чистым и безвредным продуктом, имеющим серьезную устойчивость к внешним температурным перепадам, а также образованию влаги или всевозможным химическим воздействиям. Хороший выбор при обработке труб отопительных систем, элементов водоснабжения, защиты элементов кондиционера и холодильных агрегатов.

Базальтовая вата

Применение защитных цилиндров, выполненных из минерального базальтового компонента, предлагается в следующем исполнении – представление базальтового цилиндра с фольгированной основой, «оцинковкой» или компонента без покрытия. Утеплить трубы цилиндрами целесообразно ввиду образования предохраняющей и обволакивающей пленки. Они показывают великолепные параметры относительно влагонепроницаемости и воспламеняемости. С базальтовой связующей получится выгодно организовать трубную изоляцию кондиционера, вытяжной вентиляции, дымовой трубы на чердаке, системе отопления и подачи воды.

Минеральная вата

Использование минераловатных материалов, обладающих огромным спектром действия. Представленные утеплители выбирают для защиты труб и современного оборудования. Различают варианты прошивного, фольгированного или ламельного исполнения. Компоненты гарантируют необходимую защиту чердака, отопительных коммуникаций, систем кондиционирования, вентиляции продолжительностью в несколько лет.

Жидкая теплоизоляция

Укладка теплоизоляции труб в жидком виде, при помощи термокраски, осуществляемой применительно к оборудованию. За счет образования прочной сплошной защитной пленки гарантируется выгодное утепление и изоляция от коррозионного воздействия и излишней влаги. Великолепная альтернатива аналогичным материалам. Компонент может наноситься в жидком виде на любые поверхности, в том числе и с труднодоступными местами.

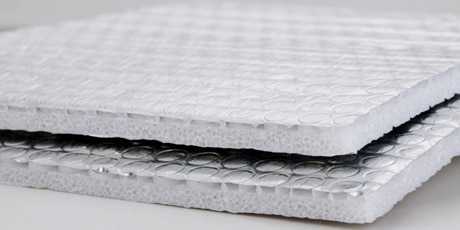

Фольгированный полиэтилен

Обработка вспененным фольгированным полиэтиленом позволит получить совершенный утеплитель с приемлемой эффективностью. Защита актуальна и на чердаке, и внутри помещения, и снаружи здания. Представленный компонент показывает идеальные показатели по гидро-, паро- и теплоизоляции.

Видео №2. Теплоизоляция вытяжки

Заключение

Внедрение защитных трубных покрытий, а именно фольгохолста, фольгоизола, стеклопластика и стеклоткани. Представленные элементы окажутся отличным решением по обеспечению выгодной теплоизоляции и антикоррозионной защиты.

Для того, чтобы качественно и профессионально уложить теплоизоляционные составляющие на чердаке, в помещении или на фасадной части здания может потребоваться специальный инструмент и аксессуары, будь то клипсы, монтажные ленты, скотчи и т.д.

Помните, что грамотный расчет по обеспечению теплоизоляции может привести к значительной экономии энергии и денежных средств. Именно поэтому подход к указанному вопросу должен оказаться взвешенным, предельно внимательным и ответственным.

Загрузка…

izolexpert.ru

Изоляция и утеплитель для воздуховодов

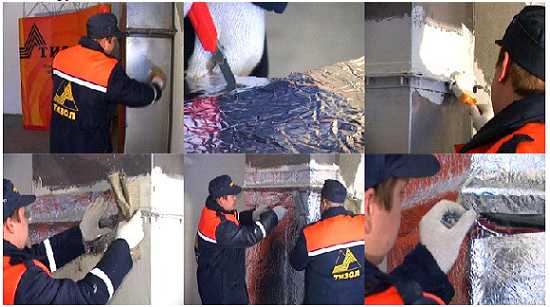

Утеплитель для воздуховодов Пенофол. Инструкция для теплоизоляции воздуховодов. Важно!

  • Температура воздуха при проведении работ не должна быть менее +10 градусов.
  • Воздуховоды должны быть обезжирены ацетоном, сухими, чистыми, без пыли и смазки.
  • Изоляция воздуховодов выполняется с обязательной прокаткой металлическим валиком к краю.
  • Для стыков используйте алюминиевый скотч ЛАМС, соединение возможно только в «стык».
  • В работе не прикасайтесь к клеющей поверхности перчатками и посторонними предметами.

Для чего нужен утеплитель для воздуховодов Пенофол?

Из чего состоит утеплитель для воздуховодов? В системах вентиляции и кондиционирования воздушные массы перемещаются в специальных воздуховодах и вентиляционных каналах, которые в свою очередь необходимо теплоизолировать. Для этих целей разработан утеплитель Пенофол тип С. Он устанавливается для предотвращения выпадения влажного конденсата на поверхности воздуховодов и вент-каналов. Важно утеплитель для вентиляционных труб самоклеющийся купить правильно! Особенно это нужно учитывать при проектировании помещений с повышенной влажностью и большой разницей температур. Для изоляции воздуховодов используют Пенофол фольгированный самоклеющийся 10 мм цена которого ниже, чем аналогичные утеплители (Термафлекс, Энергофлекс, Мегафол и т.д.). Но его чаще используют как теплоизоляцию воздуховодов так как вспененный полиэтилен дешевле.

Температура применения Пенофола от -40 до +60 гр. Толщина выбирается исходя из потребностей данного проекта. Монтажники Пенофол самоклеющийся устанавливают на предварительно обезжиренную поверхность воздуховода, и проклеивают стыки алюминиевым скотчем «ЛАМС». В труднодоступных местах применяют Пенофол фольгированный самоклеящийся 5мм. Аналоги Пенофола с лавсаном использовать не рекомендуется! Как удобнее купить Пенофол и доставить его?

Варианты систем подачи воздуха

Вентиляция бывает естественная и механическая. Для помещений больше подходит естественная вентиляция, с точки зрения скорости движения воздуха. Скорость воздушного потока при такой системе составляет не более 1м3 в 1 час. При механической вентиляции эта скорость увеличивается и уже составляет 4-5м3 в час. Особенностью естественной вентиляции является необходимость увеличивать диаметр сечения воздуховодов. Чем скорость движения воздуха меньше, тем больше нужно проектировать размеры вентиляционного каналов. Тут уже необходимо утепление воздуховодов. Пенофол самоклеющийся — изоляция для воздуховодов, которая специально разрабатывалась для этих целей. Он имеет покрытие из алюминиевой фольги и липкий слой — это эстетично и экологично. Пенофол-изоляция технические характеристики которой выбирают с учетом проектной документации. Реже используют минераловатные утеплители или каучук, существует опасность выпадения конденсата.

Естественная система вентиляции – это самая несложная и недорогая вентиляция. Для установки такой вентиляции не требуются дорогие электроприборы. Такая вентиляция не расходует электроэнергию. Для ее установки необходимы воздуховоды, имеющие на выходе установленный дефлектор. Он устанавливается для усиления тяги, сохраняет помещение от попадания внешних осадков через внешние каналы. Основные шахты закладываются еще в процессе строительства дома. Они строятся из кирпича или блоков и выводятся выше конька крыши. В каждой комнате должен быть свой вытяжной канал и установлена изоляция воздуховодов, чтобы запахи из кухни не попадали в комнаты. При монтаже системы вытяжной естественной вентиляции воздух устраняется путем образующейся разницы температур, и зависит от скорости ветра, давления воздуха. При установке вытяжной системы естественной конструкции не требуется дополнительного оборудования, она проста в обслуживании. Для того, чтобы она не обмерзала на выходе зимой, а при сильном ветре воздух не вдувался обратно, на воздуховод должна быть обязательно установлена изоляция воздуховодов Пенофол.

Механическая система вентиляции — должна применяется в тех случаях, где не справляется естественная. В основном ее использую в больших помещениях, влажной и агрессивной среде, торговых и промышленных центрах. При проектировании используются вентиляторы, обратные и прямые клапаны, утепленные воздуховоды. Процесс оттока воздуха регулируется автоматически. Механическая вытяжная конструкция регулирует процессы, независящие от окружающей среды. Данный проект дороже естественной вентиляции и требует подключения к электрической сети электронных приборов обеспечивающих автоматический контроль. В обслуживании она будет сложнее. Приточная механическая вентиляция дополнительно нагревает или охлаждает, кондиционирует, очищает от пыли или увлажняет воздух, поступающий в помещение с помощью калорифера. Приточный воздух, поступающий принудительно, вытесняет воздух через систему вытяжных воздуховодов, которые тоже утепляют для этого используется изоляция воздуховодов фольгированная с самоклеющимся слоем Пенофол. В процессе эксплуатации периодически необходимо проводить чистку воздуховодов и приборов.

В обычной жизни человек должен чувствовать себя комфортно в собственном жилище, производственном предприятии или торговом центре, магазине или аптеке, необходимо позаботиться о свежем воздухе. Если в помещении плохая вентиляционная система, то запотевают окна, витают неприятные запахи из санузлов, появляется плесень и грибок. Когда эти показатели присутствуют в вашем помещении, необходимо обеспечить ремонт старой или создать новую технологию воздухообмена.

В любой системе вентиляции имеются две основные составляющие. Это аналогично внутренним органам для дыхания человека. Человек вдыхает чистый воздух, перерабатывает его и выдыхает уже обедненный кислородом и загрязненный. Так и в инженерной системе обязательно наличие притока воздуха и его оттока. Уровень комфорта зависит от температуры и скорости движения воздушных потоков. Чем скорость меньше, тем более комфортно. Доставку воздуха в помещения обеспечивают воздуховоды которые необходимо теплоизолировать, используя утеплитель для воздуховодов Пенофол.

www.penofol2000.ru

Утепление вентиляционных труб на чердаке: материалы и процесс их монтажа

Содержание статьи

Вентиляция в квартирах размещается в самых влажных комнатах, а в частных домах большая часть системы располагается в неотапливаемых зонах. Повышенный уровень влажности и столкновение теплого и холодного воздуха приводит к образованию разрушительного конденсата на стенках отвода. Влага ускоряет процесс коррозии, а также становится причиной появления грибка и плесени. Вентиляционная система становится распространителем спор микроорганизмов, которые могут вызвать различного рода заболевания у жильцов. На данный момент единственным способом решения этой проблемы является утепление вентиляционных труб на чердаке, а также в других неблагоприятных зонах расположения системы.

Преимущества утепленной вентиляции

Основной задачей вентиляционных отводов является поддержание комфортного уровня температуры и влажности в доме. Кроме того, они отвечают за приток свежего воздуха и отведение загрязненного пылью. Защита канала от воздействия на него неблагоприятных факторов не только улучшит качество его работы, но и значительно продлит срок его эксплуатации. Утепленные вентиляционные трубы обладают следующими преимуществами.

  1. Низкий уровень шума

Движение воздуха внутри металлической трубы создает гулкое эхо. Утеплители благодаря своей структуре хорошо поглощают звук, снижая тем самым неблагоприятные последствия работы системы.

Движущийся воздух является причиной вибрации стенок отвода, что также сказывается на их «шумности». Утепление разрешит и подобного рода проблему

  1. Низкий уровень теплопередачи

Доставка прохладного воздуха в отдаленные участки системы затруднительна, так как по дороге он нагреется под воздействием теплого воздуха в доме. Изоляция способствует сохранению температуры переносимых потоков воздуха.

  1. Пожаробезопасность

Вентиляционные каналы иногда собираются не из металлических элементов, а из гипсокартона, пластмассы и прочего, что повышает риск распространения огня по зданию во время пожара. Утепление короба посредством негорючих материалов, повышает огнестойкость системы.

  1. Длительный эксплуатационный период

Образующийся на поверхностях канала конденсат пагубно влияет на материал, из которого он изготовлен. Он приведет либо к размоканию, либо к образованию ржавчины, либо к развитию плесени. Все эти факторы или каждый из них по-отдельности в скором времени приведут к необходимости полной замены системы.

  1. Безопасность эксплуатации

Зараженные грибком системы становятся разносчиками болезней. Значительная часть заболеваний дыхательной системы является следствием работы загрязненных систем кондиционирования и вентиляции.

Особых требований к материалу, которым будет изолироваться вентиляционная система, не предъявляется, поэтому выбор его будет зависеть от личных предпочтений. Процесс монтажа утеплителя для вентиляционных труб различается в зависимости от выбранной разновидности материала.

Все рассматриваемые способы утепления воздуховодов предполагают наружный монтаж материалов. При внутреннем утеплении в обязательном порядке должен быть расширен канал, дабы избежать снижения его пропускной способности

Способы утепления вентиляционных труб

Рулонными материалами

Данная группа утеплителей является универсальной, так как может быть использована и для изоляции труб круглого сечения, и для изоляции квадратных коробов. Кроме того, они наиболее просты и удобны в работе. Монтаж начинается с зачистки поверхности отвода, удаления пятен ржавчины и влаги. Далее вокруг определенного участка канала оборачивается отрезок рулонного материала. Количество слоев выбирается по своему усмотрению, но предпочтительнее, чтобы их было более одного. Временно край изолятора закрепляется скотчем.

После обмотки всего доступного участка системы, необходимо защитить утеплитель от проникновения влаги. Для этих целей используется фольгированный изолятор толщиной около 4 мм, который оборачивается вокруг утеплителя одним слоем. Стыки полотен заклеиваются армированным скотчем, который не даст проникнуть влаге и пыли в щели между соединениями, а также надежно зафиксирует края материалов.

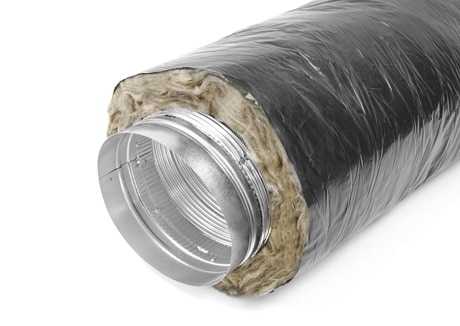

Вентиляционная труба с рулонным утеплителем

Пенопластом

Утепление квадратных коробов осуществляется при помощи листового пенопласта. Так как эта разновидность более известна, некоторым не понятно, как утеплить вентиляционную трубу при помощи этого материала. Каналы круглого сечения утепляются при помощи специальных элементов в виде скорлупы. Две части одного сегмента соединяются шипами и пазами.

На элементе намечаются маяки, по которым будет производиться обрезка. Длина каждого отрезка измеряется из расчета длины участков системы между ее поворотами и прочего. При помощи канцелярского ножа отрезается сегмент. На очищенную поверхность прикладываются две половинки отрезка и соединяются друг с другом посредством сильного нажатия на их края. Вгонять шипы в пазы необходимо от одного края отрезка к другому.

Утепление труб пенопластом

Вспененным полиэтиленом

Монтаж данного изолятора также относится к наиболее легко выполнимым работам. Перед закреплением утеплителя труба тщательно очищается и высушивается. Замеряется длина между выходом вентиляционного канала из стены либо до ее входа в противоположенную стену, либо до ее первого поворота. Отмеривается и отрезается соответствующей длины участок на трубчатой изолирующей форме. Данный сегмент надрезается вдоль одной из сторон от начала и до конца. Разрез делается строго на предназначенном для этих целей месте, на поверхности материала оно выглядит как шов.

Раскрываем один край разреза и насаживаем форму на трубу, постепенно продвигаясь вдоль отрезка. Замазываем стыки между отдельными сегментами и места разрезов специальным клеем. При желании клей можно заменить липкой монтажной лентой.

Фольгированные утеплители относятся к разряду более дорогих материалов, но их технические характеристики превосходят иные варианты. Отражающий слой позволяет снизить толщину утеплителя

Пенополиуретаном

Когда требуется повысить уровень огнеупорности канала, производится теплоизоляция вентиляционных труб пенополиуретаном. Монтаж данного материала также начинается с процесса очистки поверхности отвода от загрязнений, влаги и ржавчины.

Далее утеплитель цилиндрической формы разрезается на отдельные сегменты необходимых размеров. Каждый отдельный сегмент разрезается вдоль на две равных части. По краям полуокружностей делаются припуски под стыковку с соседними элементами. На половинках одного сегмента срезается половина материала внутри окружности, на половинках второго – снаружи окружности. Все элементы соединяются на трубе, а места их стыковки затягиваются бандажами.

Видео: процесс напыления полиуретана на трубу

Крайней необходимости в использовании дорогостоящих материалов нет, как и специфических работ, которые могут выполнить только специалисты.

Понравилась статья? Поделитесь ей:

trubsovet.ru

Как утеплить вентиляционную трубу: подбор материала и технология


Множество видов теплоизоляции, выпускаемой различными производителями, предоставляет потребителям возможность выбора. Но перед тем как утеплить вентиляционную трубу, необходимо изучить ее технические характеристики и особенности монтажа. Это позволит сравнить показатели разных материалов и найти оптимальный вариант защиты инженерной системы от охлаждения. Кроме свойств утеплителей, следует учитывать конструктивные особенности вентиляционной системы и условия ее эксплуатации.

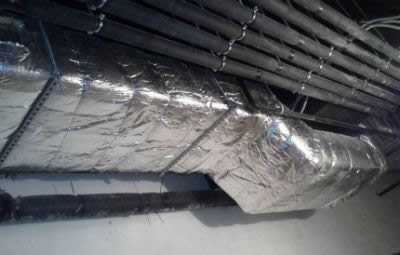

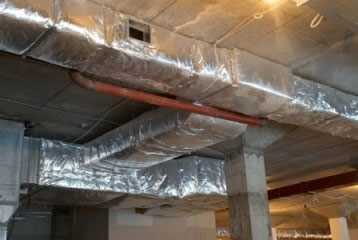

Утепленные вентиляционные трубы

Назначение и виды теплоизоляции

Утепление воздуховодов позволяет сохранять в помещениях комфортный микроклимат и благоприятный температурный режим, предотвращает образование конденсата на поверхности труб и препятствует их разрушению. Оно также снижает уровень шума и вибрации, которые возникают из-за движения воздуха в процессе функционирования системы вентиляции.

В зависимости от расположения материалов по отношению к воздуховодам различают внутреннюю и наружную теплоизоляцию. Утепление изнутри отличается:

  • необходимостью использовать вентиляционные трубы большего диаметра;
  • проведением дополнительных мероприятий по уплотнению, если в качестве теплоизоляции служат материалы с рыхлой структурой;
  • склонностью к образованию бактерий и распространение их по воздуховоду;
  • низкой огнестойкостью.



Внутренняя изоляция вентиляционных труб

Трубы вентиляционные утепленные снаружи лишены этих недостатков. Они легко очищаются от пыли и грязи и обрабатываются специальными составами, препятствующими образованию бактерий. К тому же стоимость наружной теплоизоляции намного дешевле, чем внутренней.



Наружное утепление вентиляционных труб

При утеплении снаружи трубы могут стать источником шума, но этого легко избежать, установив специальные устройства в качестве глушителей.

Обычно теплоизоляцию газовых труб проводят снаружи, с учетом назначения и материала изготовления конструкций.

Характеристики утеплителей

Выбор материала для теплоизоляции вентиляционных труб осуществляют по следующим критериям:

  • теплопроводность;
  • паропроницаемость;
  • стойкость к различным реагентам;
  • предельное значение температур;
  • соответствие санитарно-гигиеническим нормам

Каждый утеплитель для вентиляционных труб имеет как свои достоинства, так и недостатки, которые определяются его структурой и техническими параметрами.

Минеральная вата

Относится к традиционному виду утеплителей и отличается хорошими теплоизоляционными свойствами. Кроме того, минеральная вата и другие волокна являются одними из самых доступных по стоимости материалов. Однако при использовании ее для внутренней изоляции потребуется уплотнение, а для внешней — надежная защита от влаги.

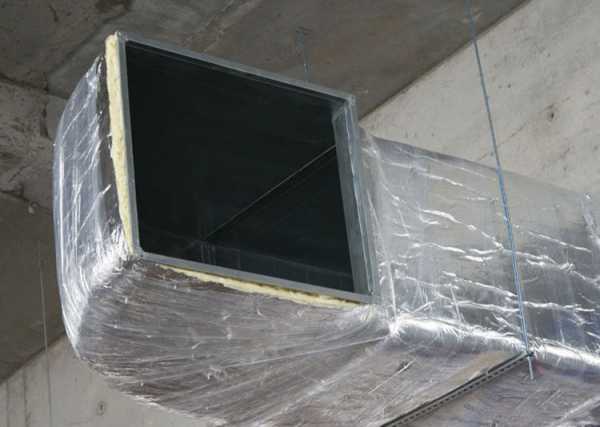

Минеральная вата с фольгированным наружным слоем

Вспененный полиэтилен

Выпускается в виде оболочек, плотно облегающих поверхность труб, или в рулонах. Отличается прочностью, длительным сроком использования, доступной ценой, устойчивостью к воздействию влаги и химических веществ. К тому же, вспененный полиэтилен не только хороший утеплитель, но и способствует значительному снижению вибрации воздуховодов.

Пенополистирол

Характеризуется стойкостью к воздействию влаги, препятствует появлению микроорганизмов и коррозии. Это обеспечивает надежную защиту металла от разрушения, поэтому с помощью пенополистирола выполняют не только изоляцию воздуховодов, но и утепление газовой трубы.

Используя утеплитель в форме скорлупы, можно обеспечить доступ к вентиляционной трубе для проведения ремонтных работ.

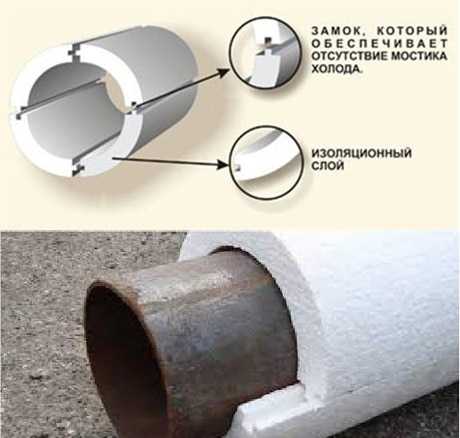

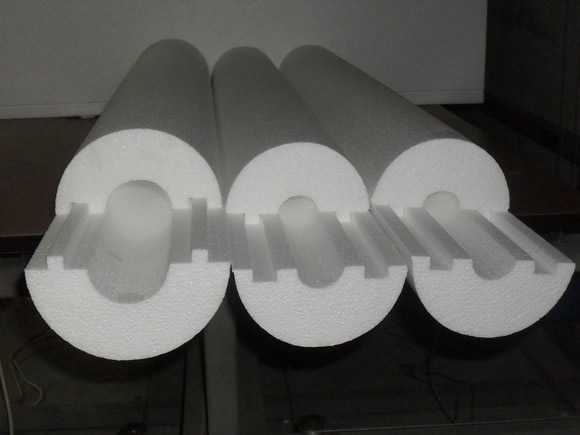

Скорлупа из пенополистирола для защиты вентиляционных труб

Пенополиуретан

Он производится в виде скорлупы и по многим параметрам совпадает с пенополистиролом, но более устойчив к возгоранию. Поэтому пенополиуретан будет надежным препятствием при возникновении пожара и не даст огню распространяться.

Особенности теплоизоляции

Технология защиты вентиляционных труб от охлаждения зависит от вида утеплителя и его эксплуатационных свойств. При этом необходимо соблюдать последовательность проведения работ и тщательно выполнять все операции.

Утепление минеральной ватой

Оно происходит следующим образом:

  1. поверхность вентиляционных труб очищают от грязи и пыли;
  2. от рулона отрезают полосу нужного размера, который зависит от диаметра воздуховода;
  3. теплоизоляция вентиляционных труб из минеральной ваты выполняется в один слой, при этом нужно следить за плотностью прилегания материала к поверхности;
  4. поверх минеральной ваты воздуховод оборачивают фольгированным утеплителем;
  5. проклеивают образовавшиеся швы с помощью алюминиевого скотча.
  6. утеплителем из минеральной ваты обматывают трубу в один слой.
  7. поверх слоя ваты оборачивают трубу фольгированным утеплителем (толщина 4 мм), который поможет удержать тепло не пропустит холодные воздушные потоки внутрь.

Особое внимание следует уделять герметизации конструкции, так как минеральная вата при взаимодействии с влагой ухудшает свои теплоизоляционные свойства.

Изоляция вспененным полиэтиленом

Этот способ является одним из самых востребованных, поскольку сочетает простоту выполнения и эффективность. Для изоляции используется вспененный полиэтилен в виде оболочек, с которыми проводят следующие действия:

  1. отмеряют утеплитель нужного размера;
  2. разрезают оболочку по специальному шву;
  3. устанавливают полученные элементы вокруг трубы;
  4. склеивают швы и стыки с применением клея или монтажной липкой ленты.

Для труб с квадратным сечением намного удобнее использовать полиэтилен в рулонах.

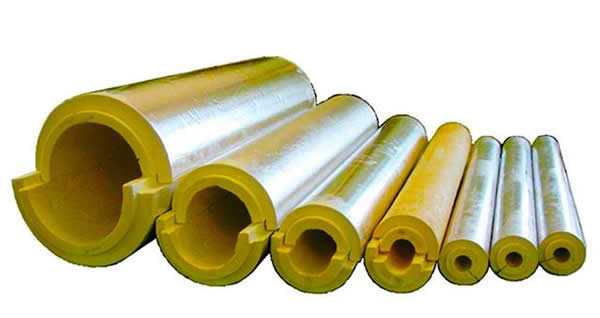

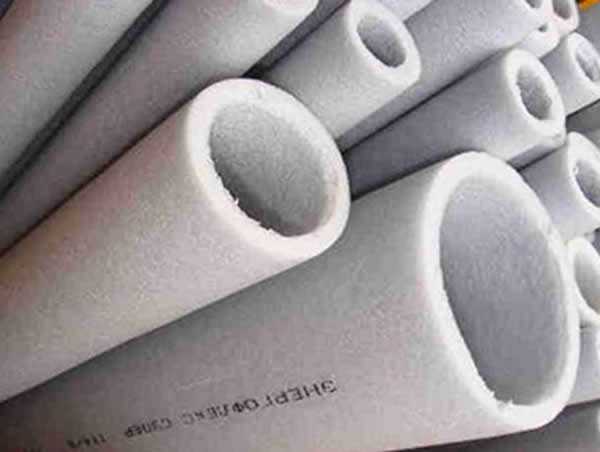

Оболочки из вспененного полиэтилена

Изоляция базальтовым волокном

С его помощью можно не только защитить воздуховоды, но и газовые трубы. Базальтовое волокно препятствует появлению возгораний и распространению огня. Как утеплить газовые трубы? Для этого необходимо:

  1. подготовить дополнительно проволоку и алюминиевую фольгу;
  2. обмотать трубу базальтовым волокном, а затем покрыть слоем фольги;
  3. закрепить все проволокой, в том числе и продольный шов;
  4. зафиксировать слои утеплителя бандажными пряжками из упаковочной или алюминиевой ленты.

Можно также использовать для изоляции воздуховодов базальтовое волокно с металлизированным слоем.



Утепление с помощью базальтового волокна

Изоляция пенополистиролом

В этом случае изоляция напоминает скорлупу, и утепление вентиляционных труб осуществляется так:

  1. отмеряют половинки скорлупы нужного размера;
  2. разрезают пенополистирол по намеченным линиям;
  3. половинки скорлупы одевают на трубу, смещая их при этом на 20-30 см.
  4. закрывают боковые соединения, обеспечивая герметичность.



Защитные скорлупы из ППУ с фольгированным внешним слоем

Изоляция из полипропилена и пенополиуретана представляет собой аналогичную форму, но отличается более низкой теплопроводностью и устойчивостью к возгоранию. Фиксацию отдельных частей осуществляют с помощью специальных бандажей. Пенополиуретан может также наноситься на поверхность трубы напылением.

Защита воздуховодов оказывает значительное влияние на срок их эксплуатации. Правильно подобрав материал для утепления вентиляционной трубы, и соблюдая технологию проведения теплоизоляционных работ, можно обеспечить эффективное функционирование системы в течение длительного времени без повреждений и ремонта.


www.emomi.com

Тепловая изоляция воздуховодов на улице. Утеплитель для вентиляции и воздуховодов

В зданиях имеющих большую площадь и сложную планировку вентиляция и кондиционирование – это одна из основных систем жизнеобеспечения. Однако разница в температуре воздуха, который находится в воздуховодах, и в помещении делает очень сложной возможность установки оптимального температурного и влажностного режима.

Вытяжные воздуховоды, которые отводят излишки тепла, значительно нагревают помещение, а приточная вентиляция, по которой поступает холодный воздух, является источником конденсата, поднимающего влажность. Таким образом, температурно-влажностные показатели весьма далеки от рекомендованных нормативными документами.

Для решения этих проблем и производится теплоизоляция воздуховодов. Стандартный изоляционный материал, использующийся для обработки, должен выполнять функции теплоизоляции, звукоизоляции и огнезащиты, кроме того нельзя допустить конденсацию влаги, ни в средине, ни на внешней оболочке..

Разновидности изоляционных материалов

Наиболее популярные изоляционные материалы, которые предлагает рынок, можно условно разделить на несколько категорий в зависимости от области применения и технических условий которые им выдвигаются.

Расчет теплоизоляции

Для того чтобы предотвратить конденсацию влаги на поверхности короба его необходимо теплоизолировать. Расчет толщины теплоизоляции воздуховодов можно произвести, зная следующие показатели:

  • предполагаемую разницу тампературы внутри воздуховода и в помещении через которое он проходит;
  • точку росы;
  • теплопроводность изоляционного материала;
  • размеры воздуховода.

Формула для расчета зависит от диаметра воздуховода:

Для систем с диаметром трубы более 2 м формула следующая:

Для воздуховодов, диаметр которых менее 2 м, формула расчета следующая:

λ из — коэффициент теплопроводности изоляционного материала;
α н — коэффициент теплоотдачи от поверхности термоизолирующего изделия;
t в — температура воздуха внутри воздуховода;
t о — температура в помещении;
t п — температура на поверхности термоизолирующего материала;
d из — толщина изоляции, δ из — толщина изоляции.
d тр — диаметр трубы.

Толщина теплоизоляции прямо пропорциональна показателю его теплопроводности и обратно пропорциональна показателю теплоотдачи поверхности.

Таким образом, можно сделать вывод, что использование нефольгированной теплоизоляции более эффективно защищает воздуховод от выпадения конденсата. Кроме того, такая теплоизоляция будет существенно тоньше и дешевле, что положительно скажется на стоимости. Широкое распространение изоляционных материалов с внешней оболочкой из фольги обусловлено исключительно стереотипами и силой привычки.

Монтаж теплоизоляции

Для моделей небольшого диаметра преимущественно используют самоклеящеюся теплоизоляцию для воздуховодов. Несмотря на высокий уровень адгезии клеящего состава к металлу швы дополнительно проклеивают алюминиевым скотчем. А сам материал может дополнительно крепиться скотчем, металлическими или полимерными хомутами или металлической проволокой.

Процесс оклеивания теплоизоляционного материала на минеральной основе без специального клеевого слоя на воздуховоды среднего размера так же не представляет особых трудностей.

  1. Поверхность воздуховода предварительно очищают от пыли и грязи. Удаляются жировые пятна, которые могут помешать адгезии.
  2. Изоляционный материал раскраивается по размерам воздуховода;
  3. На металл наносится клей;
  4. К обмазанной поверхности прикладывается теплоизоляция;
  5. Прикатывается валиками для лучшего сцепления всей площадью;
  6. Швы проклеиваются алюминиевым скотчем.

Процесс устройства изоляции на воздуховодах большого сечения гораздо более трудоемкий. Для этого понадобиться аппарат для контактной сварки, с помощью которого к поверхности металла привариваются штифты.

Существуют готовые штифты с прижимными шляпками и м

mizhu.ru

Утепленные воздуховоды для вентиляции. Виды изоляции воздуховодов

В зданиях имеющих большую площадь и сложную планировку вентиляция и кондиционирование – это одна из основных систем жизнеобеспечения. Однако разница в температуре воздуха, который находится в воздуховодах, и в помещении делает очень сложной возможность установки оптимального температурного и влажностного режима.

Вытяжные воздуховоды, которые отводят излишки тепла, значительно нагревают помещение, а приточная вентиляция, по которой поступает холодный воздух, является источником конденсата, поднимающего влажность. Таким образом, температурно-влажностные показатели весьма далеки от рекомендованных нормативными документами.

Для решения этих проблем и производится теплоизоляция воздуховодов. Стандартный изоляционный материал, использующийся для обработки, должен выполнять функции теплоизоляции, звукоизоляции и огнезащиты, кроме того нельзя допустить конденсацию влаги, ни в средине, ни на внешней оболочке..

Разновидности изоляционных материалов

Наиболее популярные изоляционные материалы, которые предлагает рынок, можно условно разделить на несколько категорий в зависимости от области применения и технических условий которые им выдвигаются.

Расчет теплоизоляции

Для того чтобы предотвратить конденсацию влаги на поверхности короба его необходимо теплоизолировать. Расчет толщины теплоизоляции воздуховодов можно произвести, зная следующие показатели:

  • предполагаемую разницу тампературы внутри воздуховода и в помещении через которое он проходит;
  • точку росы;
  • теплопроводность изоляционного материала;
  • размеры воздуховода.

Формула для расчета зависит от диаметра воздуховода:

Для систем с диаметром трубы более 2 м формула следующая:

Для воздуховодов, диаметр которых менее 2 м, формула расчета следующая:

λ из — коэффициент теплопроводности изоляционного материала;
α н — коэффициент теплоотдачи от поверхности термоизолирующего изделия;
t в — температура воздуха внутри воздуховода;
t о — температура в помещении;
t п — температура на поверхности термоизолирующего материала;
d из — толщина изоляции, δ из — толщина изоляции.
d тр — диаметр трубы.

Толщина теплоизоляции прямо пропорциональна показателю его теплопроводности и обратно пропорциональна показателю теплоотдачи поверхности.

Таким образом, можно сделать вывод, что использование нефольгированной теплоизоляции более эффективно защищает воздуховод от выпадения конденсата. Кроме того, такая теплоизоляция будет существенно тоньше и дешевле, что положительно скажется на стоимости. Широкое распространение изоляционных материалов с внешней оболочкой из фольги обусловлено исключительно стереотипами и силой привычки.

Монтаж теплоизоляции

Для моделей небольшого диаметра преимущественно используют самоклеящеюся теплоизоляцию для воздуховодов. Несмотря на высокий уровень адгезии клеящего состава к металлу швы дополнительно проклеивают алюминиевым скотчем. А сам материал может дополнительно крепиться скотчем, металлическими или полимерными хомутами или металлической проволокой.

Процесс оклеивания теплоизоляционного материала на минеральной основе без специального клеевого слоя на воздуховоды среднего размера так же не представляет особых трудностей.

  1. Поверхность воздуховода предварительно очищают от пыли и грязи. Удаляются жировые пятна, которые могут помешать адгезии.
  2. Изоляционный материал раскраивается по размерам воздуховода;
  3. На металл наносится клей;
  4. К обмазанной поверхности прикладывается теплоизоляция;
  5. Прикатывается валиками для лучшего сцепления всей площадью;
  6. Швы проклеиваются алюминиевым скотчем.

Процесс устройства изоляции на воздуховодах большого сечения гораздо более трудоемкий. Для этого понадобиться аппарат для контактной сварки, с помощью которого к поверхности металла привариваются штифты.

Существуют готовые штифты с прижимными шляпками и металлической основой, на которую нан

mizhu.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
