Изоляция печной трубы на крыше, важные мелочи
Изоляция печной трубы на крыше, важные мелочиСегодня, снова набирает популярность установка у себя дома или на даче, разнообразных печей и каминов. Чтобы работа этого устройства, дарящего человеку тепло и уют, не создавало его владельцу проблем – необходимо позаботиться об изоляции печной трубы.
Для начала, необходимо определить идеальное место вывода печной трубы на поверхность. Далее, необходимо обеспечить абсолютную герметичность на месте стыка трубы и покрытия крыши. К тому же, чтобы избежать пожароопасных ситуаций необходимо позаботиться о всех правилах безопасности.
Идеальным местом для вывода трубы считается место возле конька. Хуже всего располагать дымоход в самой нижней части крыши, которую называют ендовом. Для того, чтобы скорректировать место выхода печи, в качестве переходника необходимо использовать изогнутое колено.
Во время работ по постройке дымохода, перед рабочими стоит главная задача – не допустить пожароопасных ситуаций. Наиболее просто эта ситуация решается в случае постройки кирпичной трубы. В этом случае, наслаивая кирпичи увеличивают толщину стенок, это привод к их меньшей температуре в дальнейшем, а следовательно, риск возгорания снижается до минимума.
Кровля крыши представляет собой своеобразный слоеный пирог. Данная ассоциация вызвана огромным количеством разнообразных слоев. Первым на каркас крыши помещается пароизолятор. Далее следует слой из утеплителя. На нем размещается гидроизолятор. Только после этого можно уложить кровельный материал. Чтобы избежать промокания, а затем и разрушения всех слоев, необходимо позаботиться о герметичности стыков между трубой и крышей, но вместе с этим, обеспечить расстояние, чтобы избежать расстояния. Осуществить это поможет специально изготовленный короб, который устанавливается между трубой и кровельным материалом. Пространство между коробом и трубой заполняется какой-либо негорючей смесью.
Помните о том, что правильная установка и соблюдение всех правил, гарантирует Вашему дому безопасность. При допущении ошибок в строительстве, повышается риск возгорания. Поэтому лучше доверить это дело специалистам, которые будут гарантировать Вам стопроцентно качественный результат.
myremdom.ru
Изоляция печной трубы на крыше своими руками
Итак, печь сложена, а труба возвышается над крышей дома. И вы думаете, что на этом вся работа окончена? Оказывается нет, нам еще необходимо подумать об изоляции трубы дымохода, что позволит дом защитить от пожара, а крышу от протечек. Плюс ко всему, правильно выполненная изоляция может также стать прекрасной защитой каналов дымохода от излишнего перегрева и появления трещин.
Изоляция печной трубы на крыше своими руками
Вам понадобиться: труба для внутренней изоляции (меньшего диаметра, чем основная), вата базальтовая, проволока вязальная, лист из нержавеющей стали, веревка, черенок от лопаты, саморезы, глинянно – песчанный раствор.
- Изоляцию печной трубы начинаем с оборачивания базальтовой ваты в несколько слоев. Далее, то что в итоге мы получили, закрепляем вязальной проволокой, после чего еще оштукатуриваем глинянно – песчаным раствором.
- После этого вместе с базальтовой ватой проводим измерение, после чего исходя из получившегося расчета, лист из нержавеющей стали режим на необходимую нам длину. Ширина листа должна составлять не менее одного метра.
- Чтобы придать металлической заготовке правильную форму, нам нужно будет ее обернуть вокруг трубы меньшего размера. Но а углы можно скруглить как вручную, так сделать это и при помощи прокатных волков.
- Получившуюся в итоге заготовку надеваем на печную трубу. В случаи, если заготовка имеет ширину более 0,5 метра, можно воспользоваться двумя веревками. Оба конца веревки набрасываем на черенок от лопаты (в обхват трубы) и путем подкручивания черенка начинаем стягивать веревку. Делаем это до тех пор, пока не подкрутим черенок до необходимо натяжки.
- После того, как добьемся нужной натяжки, саму конструкцию выравниваем и закрепляем металл саморезами.
- Для продолжения изоляции печной трубы, повторяем данную процедуру необходимое количество раз. Веревку каждый раз сдвигаем в нужном направлении, накладывая следующий лист нержавейки в захлест, а нижний края этого листа закрепляем только одним саморезом.
chudoogorod.ru
Как правильно выполнить теплоизоляцию печной трубы на крыше
По доброй русской традиции во многих загородных домах делают печи или камины. В некоторых случаях печь служит не только для приготовления пищи, но и для обогрева жилья.
Однако, новая печь становится источником повышенной пожарной опасности. Поэтому крайне важно правильно выполнить изоляцию печной трубы на крыше.
Собственно, для выполнения этой задачи необходимо:
1. Выполнить качественную гидроизоляцию вывода трубы,исключив тем самым протечки в помещения дома.
2. Сделать место примыкания печной трубы к горючим деталям крыши пожаробезопасным.
Подготовительные работы
Прежде всего, следует определить место выхода трубы из крыши.
Наиболее рациональным считается вывод через конек. Причины:
– монтаж через конек значительно проще чем через скат;
– на коньке не скапливаются снег и влага, а значит, возможность протекания минимальна.
Однако есть тут и серьезный недостаток – для вывода трубы через конек потребуется нарушить целостность коньковой балки. В связи с этим рационально выполнять выход трубы через кровлю максимально близко к коньку.
Совет. Не выполняйте выход трубы в ендове. Здесь постоянно скапливается вода и снег, а значит появление протечки лишь дело времени.
Теплоизоляция прохода печной трубы через крышу
Согласно норм пожарной безопасности температура в местах контакта дымоходов с горючими материалами не должны превышать 50ºС.

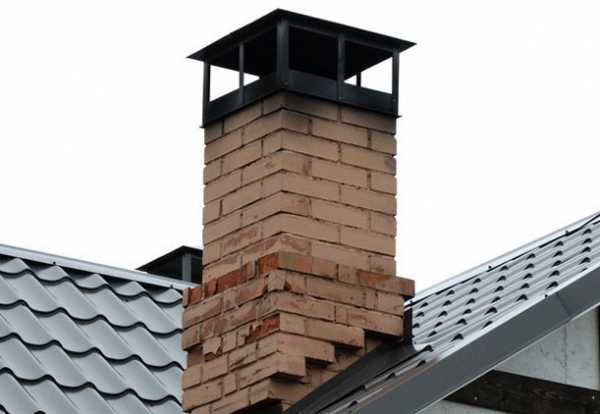

Традиционно печные трубы в России кладутся из кирпича. Для такой трубы проблема решается за счет увеличения толщины стенки. Считается что стенки от 380 мм достаточно для нормальной теплоизоляции.
Периметр отверстия для выхода трубы из крыши должен быть больше периметра трубы не менее чем по 150 мм на сторону для горючих материалов и не менее 100 на сторону для негорючих.
При прохождении трубы через готовый кровельный пирог необходимо место прохода оградить коробом периметр, которого должен быть на 150 мм больше периметра трубы на каждую сторону. Расстояние между коробом и трубой заполняется негорючей теплоизоляцией, не боящейся влаги.
Изоляционные пленки кровельного пирога разрезают «конвертиком», подтягивают до стропила или поперечной балки и закрепляют.
Находящуюся в пироге гидроизоляцию прижимают дополнительной обрешеткой, пароизоляцию фиксируют рамками. Дополнительно места стыков изоляционных пленок и короба можно обмотать специальными негорючими лентами.
Гидроизоляция места прохода трубы через крышу
Применение традиционных способов гидроизоляции приводит к тому, что через некоторое время в местах выхода труб начинает течь вода. Последующие ремонты тоже не являются решением проблемы.
Однако выход был найден – для труб начали изготавливать гидроизоляционные фартуки. Их можно изготовить самостоятельно, а можно приобрести. В последнем случае вид фартука глазу более приятен.
Совет напоследок. Любая крыша со временем проседает. При этом на целостность самой крыши это никак не влияет, а вот в местах жесткого сопряжения с трубами появятся трещины. Во избежание этого соединяйте крышу и трубу эластичными материалами.
Ну а теперь, набравшись теории посмотрите как эта работа делается с применением материалов компании Ондулин.
www.onduline.ru
Изоляция печной трубы на крыше для безопасного использования
Камины и печи встречаются достаточно часто в загородных домах и на дачах.
Cпособ утепления печной трубы зависит от конструкции дымохода.
Установка этих приборов связана с решением целого ряда вопросов. Одним из самых важных является изоляция печной трубы на крыше после монтажа.
Содержание:
Правильное ее выполнение — это гарантия безопасного и комфортного использования печи или камина.
Выбор места для печной трубы
Работы по установке и изоляции печной трубы можно разделить на два основных этапа: выполнение прохода для дымохода через кровлю и качественная его гидроизоляция. Кровельный пирог должен быть надежно защищен от горючих материалов, проходящих по дымоходу, а место вывода не должно стать причиной протечек на крыше.
Правильный выбор места вывода печной трубы — половина успеха в работах по установке дымохода. Этот вопрос должен быть решен еще на этапе строительства дома. Правильное размещение намного упрощает устройство изоляции. Многолетняя практика подсказывает, что лучшее место для монтажа — это скат рядом с коньком. Этот прием позволяет снизить вероятность попадания осадков внутрь и не добавляет проблем в ходе монтажа стропильной системы.
Схема сборки дымохода.
При возведении печной трубы следует руководствоваться нормативами противопожарной безопасности, согласно которым место контакта трубы и крыши не должно нагреваться до температуры свыше 50 градусов. Эта проблема легко решается, если труба возводится из кирпича. Стенка дымохода в месте соприкосновения с крышей (согласно нормативам) выкладывается в полтора кирпича. Таким образом достигается толщина в 35-40 см. Однако не всегда удобно подготовить отверстие в перекрытиях для такого дымохода. По этой причине для его изготовления чаще всего используют металлическую трубу. Чтобы защитить конструкцию кровли от возгорания, проводится изоляция печной трубы на крыше.
Эти меры также помогают улучшить качество отопления. На дымоходе не скапливается и не стекает конденсат, испарение которого приводит к повышению давления и снижению тяги. Если соберется большое количество конденсата, то может возникнуть задымление. Плохая изоляция трубы ведет к тому, что снижается теплоотдача системы отопления и приходится организовывать дополнительное утепление дома.
Вернуться к оглавлению
Обустройство противопожарной изоляции
Схема утепления труб дымохода.
Согласно противопожарным требованиям, для печной трубы сооружается специальный короб, внутрь которого она и помещается. Короб не должен плотно прилегать к стенкам трубы. Расстояние между ними должно быть не менее 150 мм. Образовавшееся пространство заполняется негорючими материалами, которые характеризуются низкой теплопроводностью. Для этого идеально подходит минеральная вата. Короб может быть изготовлен из дерева или оцинкованной стали.
Для установки печной трубы нужно разрезать кровельный пирог в месте ее прохода. Каждый слой разрезается отдельно и закрепляется на стропилах. По диаметру прохода закрепляется изоляция. Для этого используется специальная рамка или обрешетка. Надежная противопожарная изоляция печной трубы готова.
Вернуться к оглавлению
Устройство гидроизоляции
Дымоход не должен стать причиной протечки крыши. Для этого должна быть устроена надежная гидроизоляция. Вариант обустройства изоляции выбирается в зависимости от материалов, из которых изготовлены труба и кровля.

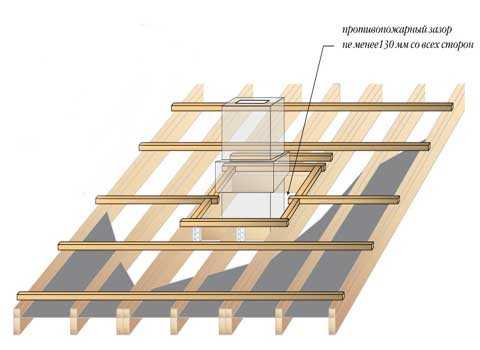

Бруски должны находиться от трубы на расстоянии не менее 130 мм.
Вначале должен быть сооружен внутренний фартук в том месте, где дымоход примыкает к кровле. Для его сооружения используются нижние планки примыкания. Начинать их укладку следует с нижней стенки дымохода. Если труба выполнена из кирпича, то в том месте, куда примыкает верхний край планки, делается выемка, в которую заводится верх планки и герметизируется. Нижний край должен быть закреплен саморезами. Планки примыкания выкладываются по периметру всей трубы внахлест не менее 150 мм.
Затем следует смонтировать так называемый галстук. Для этого используется плоский кровельный материал. Основная цель галстука — отвод воды, поэтому его верх закрепляется под нижним фартуком, а низ выводится на карниз. Чтобы сток воды был направленным, края лучше загнуть в виде бортика.
Галстук и фартук накрываются верхним слоем кровли. После проведения всех этих работ можно монтировать наружный декоративный фартук. Крепление его осуществляется таким же способом, что и у внутреннего с той разницей, что не надо делать выемку.
Мастера-кровельщики советуют не крепить жестко фартук к трубе. Это убережет конструкцию от повреждения при температурных расширениях.
Современные производители предлагают воспользоваться готовым кровельным проходом, чтобы обеспечить надежную герметизацию отверстия в крыше. Это намного облегчит работы по устройству печной трубы. Готовая конструкция представляет собой основание и фартук из нержавеющей или оцинкованной стали или же других материалов, например, силикона или термостойкой резины. Благодаря своей гибкости эти материалы обеспечивают надежную гидроизоляцию на кровлях любой формы, с разными углами наклона, изготовленных из различных материалов. Кроме того, разнообразные цветовые решения дают возможность подобрать проход для трубы по цвету кровельного покрытия.
Традиционные кровельные проходы из металла не всегда обеспечивают качественное примыкание к крыше, выполненной из черепицы, шифера или ондулина и других профилированных материалов.
Все работы должны выполняться в соответствии с существующими строительными нормами и соответствовать пожарной безопасности. Правильно выполненная гидро- и теплоизоляция печной трубы позволит обеспечить в доме надежное тепло и комфорт.
Похожие статьиlux-standart.ru
установка, вывод через крышу дома, как правильно закрепить, вывести, монтаж
Содержание:
Особое внимание при сооружении печи нужно уделить правильному обустройству дымоходной трубы, без которой невозможна долговременная эксплуатация отопительной конструкции. Поскольку услуги профессионального печника стоят дорого, экономные домовладельцы нередко принимают решение самостоятельно установить трубу на крыше.
Особенности конструкционного устройства дымоходов
Требуется установка печных труб в домах, где есть русская печь или камины, функционирующие на твердом топливе. При желании иметь настоящую отопительную конструкцию из кирпича или камня, для ее монтажа нужно подобрать верное месторасположение. В древние времена люди в первую очередь выкладывали печь, а только потом возводили стены.
Чтобы не спровоцировать возникновение пожароопасной ситуации, необходимо придерживаться ряда правил. Так нельзя располагать над печью большое количество деревянных потолочных элементов, поскольку там отмечается высокая температура воздуха, что чревато большими неприятностями, вплоть до воспламенения балок и перекрытий.
От того, насколько прямо расположена печная труба на крыше и от ее длины зависит производительность дымоотводящей конструкции. Для обеспечения требуемой силы тяги, нужно, чтобы воздух обдувал дымоход в месте нахождения конька или недалеко от него.
Нельзя допускать быстрого охлаждения газов, появляющихся в печной шахте в результате горения топлива. Поэтому нужно обеспечить не только правильную установку печной трубы на крыше, но и ее качественную изоляцию. Если этого не выполнить, в месте соприкосновения теплых воздушных масс с холодными будет постоянно появляться конденсат – он со временем пропитает дымоход и начнет спускаться ниже, разрушая конструкцию и засоряя ее.
Выбор материалов для печной трубы
При сооружении печи нужно правильно приобрести стройматериалы, только так можно обеспечить дымоотводящему каналу оптимальный температурный режим и долгий срок эксплуатации. Материалы должны прогреваться быстро.
Для постройки печных труб используют:
- керамику;
- металл;
- асбестоцементные растворы.
У каждого из перечисленных материалов имеются свои недостатки – это не позволяет назвать их выбор идеальным. Поэтому, приобретая ту или иную продукцию, следует учитывать, насколько товар подойдет для устройства печной трубы на крыше.
Например, металлические конструкции выглядят неплохо, но только при условии сооружения насадного дымохода. А вот делать коренную модель трубы из металла обойдется очень дорого.
При строительстве внутренних частей дымоходов используют кирпичи или модули – материалы устойчивые к возгоранию и долговечные. Для внешних участков конструкции лучше задействовать асбестоцементные изделия.
Разнообразие схем дымоходов
При постройке дымохода используют одну из существующих схем, согласно которой и производится выбор стройматериалов. Если правильно подобрать ее, можно значительно сэкономить средства и время на проведение работ.
Схемы расположения труб с учетом вида конструкции бывают:
- скрытыми – их монтируют в вентиляционных ходах, имеющихся внутри стен строений;
- насадными – дымоход подсоединяют к выходному отверстию воздуховодов печей или каминов;
- внешними – трубы устанавливают на фасаде или кровле;
- коренными – вертикально расположенный стояк монтируют на собственном фундаменте.
Перед тем, как выводить трубу за пределы здания, сначала обустраивают внутренние скрытые участки, а потом приступают к сооружению внешнего дымохода. Коренные или насадные схемы предполагают вывод дымоходных систем через крышу или чердачное помещение.
Самостоятельное строительство печных труб
Технология обустройства дымового канала имеет много общего с монтажом обычного воздуховода. Разница заключается в наличии более строгих требований, предъявляемых к эксплуатации дымохода. Поэтому процесс обустройства трубы для печей требует проведения точных расчетов, выбора строительных материалов, деталей для крепежа, огнеупорных замазок и прочего.
Труба модульная
В том случае, когда дымоход планируется прокладывать в стене дома, данный нюанс следует учитывать на этапе возведения стены, иначе отверстие нужно будет пробивать при помощи отбойного молотка. Можно обустроить печной воздуховод в уже обустроенном вентиляционном канале, но в результате значительно ухудшится пожаробезопасность конструкции дымоотведения.
Для реализации скрытой схемы трубы нужно воспользоваться услугами опытного архитектора, поскольку в процессе эксплуатации печи возможны температурные деформации – увеличиваются размеры канала от воздействия горячего газа, тем самым подвергая стены разрушительным процессам.
Участки дымохода внутри несущих конструкций можно обустраивать из многослойных блоков. Их помещают по всей поверхности стены, используя для фиксации температуроустойчивый клеящий состав. Этот материал способен нивелировать термические деформации, благодаря прокладкам- демпферам и тем самым обеспечить целостность постройки.
Главное преимущество такой конструкции в том, что не требуется изоляция трубы на крыше дома – канал будет выходить наружу над уровнем кровли внутри фронтона.
Насадной стальной дымоход
Для работы по установке дымоходов из стали не требуются специальные навыки и большие временные затраты, поэтому им часто отдают предпочтение домовладельцы, да и стоят такие конструкции относительно недорого.
При этом нужно учитывать, что:
- Любая труба из металла состоять должна не менее, чем из двух частей, и соответственно разбираться. После того, как через несколько лет первая секция прогорит от высоких температур, менять нужно будет не всю конструкцию, а только ее участок.
- Там, где будет производиться вывод печной трубы через крышу и стену, укладывают огнеупорную изоляцию, иначе возможно возгорание постройки.
- Участок трубы, находящийся в неотапливаемом помещении, необходимо качественно изолировать, чтобы холодные воздушные массы не остужали газ и тем самым не влияли на производительность теплоагрегата. В итоге конденсат не будет собираться на поверхности трубы и та не станет ржаветь.
- Обязательно нужно обустраивать гидроизоляцию металлических труб при помощи негорючих материалов.
Монтируют металлическую насадную конструкцию поэтапно:
- Первое колено надевают на патрубок экрана или на выходное отверстие воздуховода печи.
- Второе кольцо выводят через чердак в помещение и фиксируют на огнеупорной распорке.
- Соединяют оба колена.
- Третий сегмент выводят на чердак посредством сквозного проема в крыше. Место выхода трубы на улицу перекрывают сферическим кожухом.
Коренная кирпичная труба
Такого типа печной дымоход из кирпичей прослужит много лет. Обустраивают коренную трубу на фундаменте, который закладывают отдельно при постройке цокольного этажа.
Технология монтажа данного дымохода более сложная, чем насадной металлической конструкции. Дело в том, что коренная труба должна выдерживать продольную нагрузку от веса всего агрегата, поэтому ее выкладывают из обожженных кирпичей.
Особенность сооружения:
- Для строительства дымоходного канала оставляют отверстие величиной с кирпич или полкирпича. Чтобы выложить один слой, будет достаточно 4 -6 кирпичей.
- Слои выкладывают так, чтобы нижний стыковочный шов ряда был под целым кирпичом.
- Прежде, как вывести печную трубу через крышу, в месте, где она пройдет перекрытие, делают специальный модуль – для смещения оси участка, пронизывающего кровлю, относительно оси части дымохода, находящейся в комнате.
Конструкция этого типа отличается сложностью, и ее монтируют, когда других вариантов нет.
Внешний дымоход
Трубу, смонтированную из металлических или асбестоцементных модулей, устанавливают вдоль фасада строения, передвигаясь в направлении снизу вверх.
У внешних конструкций имеются особенности:
- в месте, где труба входит в здание, обустраивают отверстие, посредством которого потом выводят горизонтальный сегмент дымохода;
- место соединения горизонтального и вертикального участков оформляют в виде тройника, у которого одну часть закрывают заглушкой. Данный элемент используют при чистке дымохода;
- трубу крепят к фасаду при помощи разъемного типа металлических хомутов. Нижнюю часть дымохода укрепляют надстройкой, специально возведенной на отдельном фундаменте.
Вывод трубы через кровлю
При выведении дымоотводящей конструкции через перекрытие крыши нужно обеспечить:
- защиту места ее выхода, чтобы внутрь здания не попадала влага или мусор;
- надежную пожаробезопасность.
Выводят трубы снизу-вверх непосредственно на конек или около него. Когда это делается на конек, обустроить точку примыкания будет несложно. Поскольку на нем не собираются атмосферные осадки или сухая листва, тем самым автоматически уменьшается риск появления протечки. Читайте также: “Как сделать проход трубы через крышу из металлочерепицы – проверенные на практике варианты”.
В любом случае потребуется сооружение стропильной системы c прерывающейся балкой или вообще без несущей балки. Поэтому нужны будут дополнительные подпорки, но их не всегда можно сделать, особенно при наличии мансарды.
Не следует выводить дымоход в месте, где сходятся два ската крыши, так как тогда практически невозможно обеспечить качественное соединение и изоляцию.
При проведении строительных работ необходимо учесть некоторые важные нюансы:
- Между крышей и стропилами выдерживают расстояние не меньше 25 сантиметров.
- В случае, когда мансардная двускатная крыша построена из воспламеняющихся стройматериалов, нужен зазор величиной от 13 до 25 сантиметров. Если в данном случае использовались негорючие изделия, достаточно нескольких сантиметров.
- Печную трубу надо удалять от обрешетки.
- Для защиты слоя теплоизоляции от влаги и воздействия горячего пара следует обустроить непрерывную тепло- и пароизоляцию, но обязательно с небольшим зазором.
- Идеальным решением будет сооружение в примыкающей к дымоходу зоне короба из металлических листов. Его располагают на расстоянии примерно 15 сантиметров от трубы. Имеющийся зазор заполняют негорючей теплоизоляцией, которой является, например, каменная вата.
Изоляция дымоходной конструкции
Обустраивают изоляцию снаружи после завершения оштукатуривания дымохода. Материал наклеивают, пока штукатурка не подсохла. Поверх него производят финишную облицовку. Если дымоходная конструкция сделана из металла или асбестоцемента, для изоляции используют каменную вату или рулонные материалы. Читайте также: “Как почистить трубу дымохода правильно и безопасно – варианты и способы”.
Когда производится монтаж печной трубы на крыше, изолированный дымоход имеет ряд преимуществ:
- Повышается эффективность функционирования печи, причем в несколько раз.
- Становится выше уровень безопасность при работе агрегата.
- Печь приобретает эстетичный внешний вид.
Чтобы сделать на двускатной кровле трехуровневую гидроизоляцию, нужно:
- Сначала загрунтовать конструкцию полимерной мастикой и наклеить супердиффузионную мембрану, завернув ее края, благодаря чему будет обеспечен герметичный стык дымохода с крышей, даже когда попадет влага.
- Сверху и снизу установить уголки из металла. Верхние металлические листы укладывают на нижние так, чтобы влага самотеком направлялась вниз. Специалисты рекомендуют прокладывать нижний галстук вплоть до свеса крыши.
- На обрешетке прибить дополнительные бруски для фиксации уголков.
- Обработать детали герметиком.
- Зафиксировать получившуюся конструкцию дюбелями.
- Уложить встык ондулин, используя для обработки швов битумную мастику.
- Разместить по кругу поверх ондулина специальный фартук из керамики, пластика или других материалов, используя для герметизации ондуфлеш.
Несколько советов от мастера
Чтобы качественно выполнить монтаж, нужно обладать знаниями, как правильно установить трубу на крыше и иметь соответствующие навыки. Обустройство дымохода связано с большими рисками, поэтому не следует забывать о мерах безопасности, когда работа выполняется на кровле дома.
Вот несколько рекомендаций от специалистов:
- Если принято решение не сооружать отдельный короб для трубы внизу, необходимо обеспечить промежуток между дымоходной конструкцией и горючими материалами, используемыми для стен.
- Участок дымохода, который будет располагаться снаружи, нужно делать без стыков. Когда это невозможно, стыковку следует произвести над точкой вывода трубы из потолка, не соприкасаясь с обрешеткой и кровельным покрытием. Места стыков стягивают железными хомутами, покрывают материалом из асбеста и закрепляют.
- При желании выложить кирпичную печную трубу приобретать необходимо специальный обожженный кирпич, используя для кладки глину или прочные марки цемента.
- Если нет уверенности в том, что получиться соорудить кирпичный дымоход самостоятельно, тогда лучше приобрести готовую конструкцию. Домовладельцу останется только изучить информацию, как закрепить трубу на крыше. Сегодня в продаже имеются изолированные и защищенные дымоходные системы, которые не потребуется покрывать асбестом и обрабатывать при помощи мастики.
- Для улучшения противопожарной защиты конструкции нужно поставить на нее козырек, защищающий от случайного попадания искр и осадков.
trubaspec.com
Изоляция печной трубы на крыше для безопасного использования
Изоляция печной трубы на крыше
Камины и печи встречаются достаточно часто в загородных домах и на дачах.
Cпособ утепления печной трубы зависит от конструкции дымохода.
Установка этих приборов связана с решением целого ряда вопросов. Одним из самых важных является изоляция печной трубы на крыше после монтажа.
Правильное ее выполнение — это гарантия безопасного и комфортного использования печи или камина.
Выбор места для печной трубы
Работы по установке и изоляции печной трубы можно разделить на два основных этапа: выполнение прохода для дымохода через кровлю и качественная его гидроизоляция. Кровельный пирог должен быть надежно защищен от горючих материалов, проходящих по дымоходу, а место вывода не должно стать причиной протечек на крыше.
Правильный выбор места вывода печной трубы — половина успеха в работах по установке дымохода. Этот вопрос должен быть решен еще на этапе строительства дома. Правильное размещение намного упрощает устройство изоляции. Многолетняя практика подсказывает, что лучшее место для монтажа — это скат рядом с коньком. Этот прием позволяет снизить вероятность попадания осадков внутрь и не добавляет проблем в ходе монтажа стропильной системы.
Схема сборки дымохода.
При возведении печной трубы следует руководствоваться нормативами противопожарной безопасности, согласно которым место контакта трубы и крыши не должно нагреваться до температуры свыше 50 градусов. Эта проблема легко решается, если труба возводится из кирпича. Стенка дымохода в месте соприкосновения с крышей (согласно нормативам) выкладывается в полтора кирпича. Таким образом достигается толщина в 35-40 см. Однако не всегда удобно подготовить отверстие в перекрытиях для такого дымохода. По этой причине для его изготовления чаще всего используют металлическую трубу. Чтобы защитить конструкцию кровли от возгорания, проводится изоляция печной трубы на крыше.
Эти меры также помогают улучшить качество отопления. На дымоходе не скапливается и не стекает конденсат, испарение которого приводит к повышению давления и снижению тяги. Если соберется большое количество конденсата, то может возникнуть задымление. Плохая изоляция трубы ведет к тому, что снижается теплоотдача системы отопления и приходится организовывать дополнительное утепление дома.
Обустройство противопожарной изоляции
Схема утепления труб дымохода.
Согласно противопожарным требованиям, для печной трубы сооружается специальный короб, внутрь которого она и помещается. Короб не должен плотно прилегать к стенкам трубы. Расстояние между ними должно быть не менее 150 мм. Образовавшееся пространство заполняется негорючими материалами, которые характеризуются низкой теплопроводностью. Для этого идеально подходит минеральная вата. Короб может быть изготовлен из дерева или оцинкованной стали.
Для установки печной трубы нужно разрезать кровельный пирог в месте ее прохода. Каждый слой разрезается отдельно и закрепляется на стропилах. По диаметру прохода закрепляется изоляция. Для этого используется специальная рамка или обрешетка. Надежная противопожарная изоляция печной трубы готова.
Устройство гидроизоляции
Дымоход не должен стать причиной протечки крыши. Для этого должна быть устроена надежная гидроизоляция. Вариант обустройства изоляции выбирается в зависимости от материалов, из которых изготовлены труба и кровля.
Бруски должны находиться от трубы на расстоянии не менее 130 мм.
Вначале должен быть сооружен внутренний фартук в том месте, где дымоход примыкает к кровле. Для его сооружения используются нижние планки примыкания. Начинать их укладку следует с нижней стенки дымохода. Если труба выполнена из кирпича, то в том месте, куда примыкает верхний край планки, делается выемка, в которую заводится верх планки и герметизируется. Нижний край должен быть закреплен саморезами. Планки примыкания выкладываются по периметру всей трубы внахлест не менее 150 мм.
Затем следует смонтировать так называемый галстук. Для этого используется плоский кровельный материал. Основная цель галстука — отвод воды, поэтому его верх закрепляется под нижним фартуком, а низ выводится на карниз. Чтобы сток воды был направленным, края лучше загнуть в виде бортика.
