Содержание

от подготовки до заливки бетоном

Во все времена технологии, связанные с возведением фундамента, не настолько подвергаются разного рода новшествам. Особенно это заметно сравнительно с другими строительными отраслями. В то же время, иногда и здесь бывают полезные нововведения. Сюда можно отнести утеплённую шведскую плиту (УШП). Вы можете возвести УШП фундамент своими руками, это не так сложно, как может показаться. Подобная конструкция является своеобразной монолитной плитой. В неё интегрируют различные коммуникации и инженерные системы.

Кроме всего прочего, такая плита может оснащаться и системой обогрева полов. Данная технология даёт возможность значительно снизить теплопотери. Таким образом, аналогично уменьшаются и затраты, которые направляют на обслуживание отопительной системы. К тому же, благодаря прокладке инженерных коммуникаций во время установки фундаментного основания, значительно упрощаются дальнейшие строительные операции.

Преимущества использования данного способа

Для наиболее полного понимания того, что такое УШП фундамент, необходимо изучить его сильные и слабые стороны. Вообще, технология утеплённого шведского пола обладает большим числом различных преимуществ и достоинств. Приведём их ниже:

  • Отсутствуют тепловые швы. Эта особенность является наиболее актуальной в тех случаях, когда применяется напольная плитка.
  • Поверхность монолитной плиты способна служить в качестве основания с целью последующего оборудования напольным покрытием.
  • Исключаются проблемы, связанные с повышенной влажностью в помещении. Благодаря этому становится возможным обеспечение более комфортного микроклимата.
  • Рассматриваемая технология доступна в использовании при постройке домов, которые планируется выполнить из любого материала. Существует только единственное ограничение в этажности. Высота постройки не должна превышать три этажа.
  • Никакой привередливости к типу и состоянию почвы. В этом плане УШП фундамент абсолютно не требователен.

Кроме всего прочего, данная технология отличается своей относительной простотой. Вполне возможно сделать УШП фундамент самому, собственными силами.

Подготавливаем основу

По своей сути УШП являет собой одну из разновидностей тёплых фундаментов. Она нашла своё применение при возведении зданий в суровых северных климатических условиях. Утеплённая шведская плита способна одновременно выполнять целый ряд ключевых функций. Так, к примеру, он представляет собой непосредственно саму фундаментную основу. Следующая функция, с которой он успешно справляется, заключается в обеспечении отопления. Наибольшей популярностью пользуется такое основание в процессе возведения построек, выполняемых из блоков газобетонного типа и пеноблоков.

Стоит также отметить и то, что монтаж УШП фундамента состоит из трёх основных этапов. Сюда относятся следующие:

  • Первым делом подготавливается грунт. В рамках данного этапа также обустраиваются коммуникации, а также основы под УШП.
  • Затем осуществляется армирование, укладываются отопительные трубы и плиты.
  • Третий этап подразумевает под собой заливку бетонным раствором, а также шлифование рабочей поверхности.

Самым сложным шагом является первый этап. Он наиболее трудоёмкий и именно его нередко именуют основным. От правильности и грамотности выполняемых действий по подготовке почвы и коммуникаций, зависит успешность всей последующей работы. В связи с этим, необходимо со всей ответственностью подходить к его выполнению.

Подготовительный этап

Подробнее рассмотрим первый этап возведения утеплённых шведских плит:

  1. Сперва должна быть осуществлена грамотная разметка на участке, где планируется построить фундаментное основание. Её важно выполнять, оставляя при этом запас размером в один метр. Запас необходимо делать с расчётом на будущее основание.
  2. С помощью специальной техники или лопат роем котлован. Глубина образуемого котлована может находиться в диапазоне от тридцати и до 40 сантиметров.
  3. В то время, когда котлован будет готов, засыпаем его щебнем. Этот слой должен возвышаться почти до грунтового уровня.
  4. Проследите, чтобы щебёнка была бы ровно уложена. После этого можно переходить к засыпке песком. Его также необходимо выровнять. Можно не использовать для этого спецтехнику, а выполнить данное действие вручную.
  5. Если вы делаете самодельный УШП фундамент, то нужно очистить коммуникации и дренаж. После этого можно укладывать трубы.
  6. Далее монтируем гидроизоляционный слой. После его укладки следует засыпать с помощью мелкого гравия.
  7. В рамках заключительного этапа также нужно потрудиться. Необходимо выровнять участок и засыпать щебнем. Таким образом, будет обеспечена более ровная поверхность.

Армирование

После окончания всех подготовительных работ, переходим к следующему шагу. Он состоит в проведении действий, связанных с монтажом плит, труб системы отопления, а также с армированием. В рамках последней операции необходимо в два слоя установить арматурную сетку. Важно соблюдать расстояние между прутьями, недопустимо чтобы оно было меньше, чем десять сантиметров. Кроме того, их необходимо залить бетонным раствором. С этой целью требуется создать специализированные подкладки, обеспечивающие дистанцию в два сантиметра от отливочного края.

Делаем опалубку

Все инженерные коммуникации должны быть уложены на поверхность песчаной подушки, которую мы предварительно готовим. Затем её следует закрыть песком. После этого песок нужно утрамбовать с использованием воды. Далее организуем утеплительный слой. С этой целью выполняем укладку экструдированного пенополистирола в два слоя. В то же время, общая теплоизоляционная толщина не может превышать двадцати сантиметров.

В то же время, когда выполняется укладка утеплителя, устанавливают и опалубку. Её основные части – это сборные щиты, выполненные из древесных пород. Их следует надёжно зафиксировать. Эти действия выполняются для того, чтобы исключить возможность продавливания сборных щитов под действием большой массы бетонной смеси. Выполняется опалубочная составляющая из досок, отличающихся достаточной толщиной. Существует и вариант необрезного типа, но в данном случае он неактуален. Объясняется это тем, что из-за него может быть искажена поверхность. Наилучшим выбором станет использование брусков или обрезной доски. Это способствует созданию больших прочностных качеств опалубки.

Делая УШП фундамент своими руками, вы можете с помощью обычных гвоздей прикрепить опалубочные щитки. В рамках этих действий лучше забивать гвозди снаружи. В противном случае мы можем получить не такую ровную поверхность.

Заливаем УШП бетонным раствором

После проведения всех работ, которые условно можно отнести к числу подготовительных, вы можете перейти к этапу заливки бетонным раствором. Это завершающий этап, в результате которого должна быть получена монолитная плита. Для этого следует заливать однородную массу. В связи с этим, рекомендуется приобретать заводскую бетонную смесь. Далее уплотняем залитый бетонный раствор. Это действие осуществляется посредством специализированных устройств – вибраторов. Необходимо это для исключения возможности появления пористой структуры, способствующей разрушительным процессам.

От того, насколько качественно будет уплотнён бетон, будет зависеть целостность шведской плиты. Используя вибратор, можно придать смеси пластичности. Таким образом, он заполнит все образованные пустоты. По прошествии двух недель можно переходить к возведению стен. В это время бетон окрепнет примерно на 70 процентов. Если имеют место условия повышенной температуры окружающей среды, то не помешает периодически поливать бетон водой.

Итак, в данной статье вы узнали о том, как сделать УШП фундамент самостоятельно. Как видите, это не так уж и сложно, как может вам показаться на первый взгляд. Выполняемые операции должны быть осуществлены в соответствии со всеми технологическими принципами и нюансами. Следует придерживаться рекомендаций и советов опытных специалистов. Только в таком случае, вы гарантированно получите грамотно и качественно выполненный фундамент.

nafundamente.ru

Утеплённая шведская плита своими руками

Предисловие. Вы можете возвести УШП фундамент своими руками, это не так сложно, как может показаться. Подобная конструкция является своеобразной монолитной плитой. В неё интегрируют различные коммуникации и инженерные системы. О том как ее выполнить самостоятельно мы и расскажем в статье.

Во все времена технологии, связанные с возведением фундамента, не настолько подвергаются разного рода новшествам. Особенно это заметно сравнительно с другими строительными отраслями. В то же время, иногда и здесь бывают полезные нововведения. Сюда можно отнести утеплённую шведскую плиту (УШП).

Кроме всего прочего, такая плита может оснащаться и системой обогрева полов. Данная технология даёт возможность значительно снизить теплопотери. Таким образом, аналогично уменьшаются и затраты, которые направляют на обслуживание отопительной системы. К тому же, благодаря прокладке инженерных коммуникаций во время установки фундамента, значительно упрощаются дальнейшие операции.

Преимущества использования данного способа

Утеплённая шведская плита (ушп) своими руками

Для наиболее полного понимания того, что такое УШП фундамент, необходимо изучить его сильные и слабые стороны. Вообще, технология утеплённого шведского пола обладает большим числом различных преимуществ и достоинств. Приведём их ниже:

1. Отсутствуют тепловые швы. Эта особенность является наиболее актуальной в тех случаях, когда применяется напольная плитка.

2. Поверхность монолитной плиты способна служить в качестве основания с целью последующего оборудования напольным покрытием.

3. Исключаются проблемы, связанные с повышенной влажностью в помещении. Благодаря этому возможно обеспечение более комфортного микроклимата.

4. Рассматриваемая технология доступна в использовании при постройке домов, которые планируется выполнить из любого материала. Существует только единственное ограничение в этажности. Высота постройки не должна превышать три этажа.

5. Никакой привередливости к типу и состоянию почвы. В этом плане УШП фундамент не требователен.

6. Кроме всего прочего, данная технология отличается своей относительной простотой. Вполне возможно сделать УШП фундамент самому, собственными силами.

Подготавливаем основу

По своей сути УШП являет собой одну из разновидностей тёплых фундаментов. Она нашла своё применение при возведении зданий в суровых северных климатических условиях. Утеплённая шведская плита способна одновременно выполнять целый ряд ключевых функций. Так, к примеру, он представляет собой непосредственно саму фундаментную основу.

Следующая функция, с которой он успешно справляется, заключается в обеспечении отопления. Наибольшей популярностью пользуется такое основание в процессе возведения построек, выполняемых из блоков газобетонного типа и пеноблоков. Стоит также отметить и то, что монтаж УШП фундамента состоит из трёх основных этапов. Сюда относятся следующие основные этапы:

Подготовка основы, прокладка коммуникаций

1. Первым делом подготавливается грунт. В рамках данного этапа также обустраиваются коммуникации, а также основы под УШП.

2. Затем осуществляется армирование, укладываются отопительные трубы и плиты.

3. Третий этап подразумевает под собой заливку бетонным раствором, а также шлифование рабочей поверхности.

4. Самым сложным шагом является первый этап. Он наиболее трудоёмкий и именно его нередко именуют основным. От правильности и грамотности выполняемых действий по подготовке почвы и коммуникаций, зависит успешность всей последующей работы. Надо ответственно подходить к его выполнению.

Подготовительный этап

Подробнее рассмотрим первый этап возведения утеплённых шведских плит:

Коммуникации под шведской плитой (ушп)

Сперва должна быть осуществлена грамотная разметка на участке, где планируется построить фундаментное основание. Её важно выполнять, оставляя при этом запас размером в один метр. Запас необходимо делать с расчётом на будущее основание. С помощью специальной техники или лопат роем котлован. Глубина образуемого котлована может находиться в диапазоне от тридцати и до 40 сантиметров.

В то время, когда котлован будет готов, засыпаем его щебнем. Этот слой должен возвышаться почти до грунтового уровня. Проследите, чтобы щебёнка была бы ровно уложена. После этого можно переходить к засыпке песком. Его также необходимо выровнять. Можно не использовать для этого спецтехнику, а выполнить данное действие вручную.

Если вы делаете самодельный УШП фундамент, то нужно очистить коммуникации и дренаж. После этого можно уладывать трубы. Далее монтируем гидроизоляционный слой. После его укладки следует засыпать с помощью мелкого гравия. В рамках заключительного этапа также нужно потрудиться. Необходимо выровнять участок и засыпать щебнем. Таким образом, будет обеспечена более ровная поверхность.

Армирование плиты

Армирование плиты ушп сеткой

После окончания всех подготовительных работ, переходим к следующему шагу. Он состоит в проведении действий, связанных с монтажом плит, труб системы отопления, а также с армированием. В рамках последней операции необходимо в два слоя установить арматурную сетку.

Важно соблюдать расстояние между прутьями, недопустимо чтобы оно было меньше, чем десять сантиметров. Кроме того, их необходимо залить бетонным раствором. С этой целью требуется создать специализированные подкладки, обеспечивающие дистанцию в два сантиметра от отливочного края.

Делаем опалубку

Опалубка утепленной шведской плиты

Все инженерные коммуникации должны быть уложены на поверхность песчаной подушки, которую мы предварительно готовим. Затем её следует закрыть песком. После этого песок нужно утрамбовать с использованием воды. Далее организуем утеплительный слой. С этой целью выполняем укладку экструдированного пенополистирола в два слоя. В то же время, общая теплоизоляционная толщина не может превышать двадцати сантиметров.

В то же время, когда выполняется укладка утеплителя, устанавливают и опалубку. Её основные части – это сборные щиты, выполненные из древесных пород. Их следует надёжно зафиксировать. Эти действия выполняются для того, чтобы исключить возможность продавливания сборных щитов под действием большой массы бетонной смеси. Выполняется опалубочная составляющая из досок, отличающихся достаточной толщиной. Существует и вариант необрезного типа, но в данном случае он неактуален.

Объясняется это тем, что из-за него может быть искажена поверхность. Наилучшим выбором станет использование брусков или обрезной доски. Это способствует созданию больших прочностных качеств опалубки. Делая УШП фундамент своими руками, вы можете с помощью обычных гвоздей прикрепить опалубочные щитки. При этом лучше забивать гвозди снаружи. В противном случае мы можем получить не такую ровную поверхность.

Заливаем УШП бетонным раствором

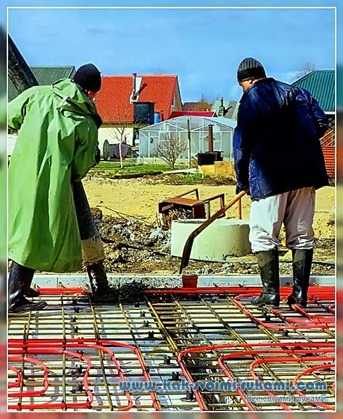

После проведения всех работ, которые условно можно отнести к числу подготовительных, вы можете перейти к этапу заливки бетонным раствором. Это завершающий этап, в результате которого должна быть получена монолитная плита. Для этого следует заливать однородную массу. В связи с этим, рекомендуется приобретать заводскую бетонную смесь. Далее уплотняем залитый бетонный раствор. Это действие осуществляется посредством специализированных устройств – вибраторов. Необходимо это для исключения возможности появления пористой структуры, способствующей разрушительным процессам.

Заливка шведской плиты (ушп) бетоном

От того, насколько качественно будет уплотнён бетон, будет зависеть целостность шведской плиты. Используя вибратор, можно придать смеси пластичности. Таким образом, он заполнит все образованные пустоты. По прошествии двух недель можно переходить к возведению стен. В это время бетон окрепнет примерно на 70 процентов. Если имеют место условия повышенной температуры окружающей среды, то не помешает периодически поливать бетон водой.

В данной статье вы узнали о том, как сделать УШП фундамент самостоятельно. Как видите, это не так уж и сложно, как может вам показаться на первый взгляд. Выполняемые операции должны быть осуществлены в соответствии со всеми технологическими принципами и нюансами. Следует придерживаться рекомендаций и советов опытных специалистов. Только в таком случае, вы гарантированно получите качественно выполненный фундамент. Далее смотрите инструкцию, как выполняется утепленная шведская плита своими руками.

Видео. Устройство шведской плиты

Источник: http://nafundamente.ru/plitnyj/ushp-fundament-svoimi-rukami.html

xn----jtbaaoqpdidh0am.xn--p1ai

Утепленная шведская плита (УШП) своими руками - схема заливки по технологии | Своими руками

Реклама

Теплый фундамент своими руками или шведская плита – схема и технология

Технология возведения теплых фундаментов появилась в России не так давно и пока не получила широкого распространения.
Не вдаваясь в дискуссии профессионалов, постараемся рассказать о сути данного метода.

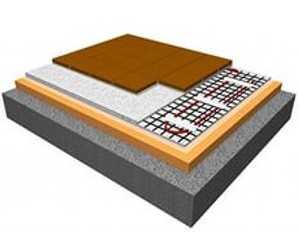

Утепленная шведская плита (УШП) представляет собой железобетонный монолит мелкого заложения, устроенный под всей площадью постройки. По сути это усовершенствованная версия старого доброго плитного фундамента.

От своего хорошо известного сородича УШП отличается наличием утеплителя типа экструдированного пенополистирола, изолирующего бетонную плиту от грунта. Благодаря системе утепления, гидроизоляции и дренажа фундаменту не страшно морозное пучение, и его можно возводить на пучи-нистых грунтах с большой глубиной промерзания.

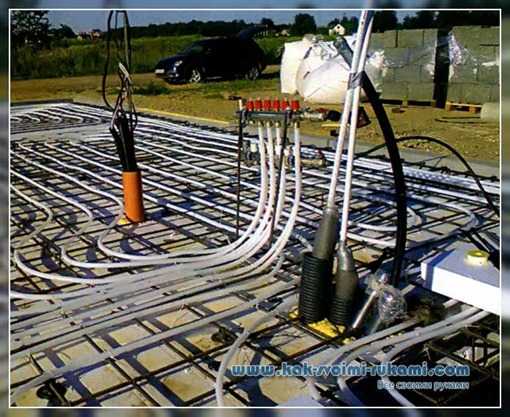

В толще утеплителя заранее скрытым образом разводятся все коммуникации, а в бетонном основании монтируется система водяного отопления. В результате готовая плита одновременно играет две роли – фундамента и пола первого этажа.

Как любой плитный фундамент, УШП хорошо распределяет нагрузку дома по всей поверхности застройки, обеспечивая конструкции прочность, устойчивость к осадке и деформациям стеновых элементов.


Читайте также: Фундамент шведская плита – конструкция и чертежи (фундамент для любого грунта)


Причем фундамент такого типа можно возводить не только на пучинистых грунтах, но и на любой твердой почве.

Область применения не ограничивается сооружением «тяжелых» домов из бетона или кирпича, плита вполне подходит и для строительства деревянных и каркасных домов.

Пол первого этажа не нуждается в дополнительном выравнивании и готов к финишной отделке. Благодаря интегрированной системе «теплого пола» снижаются расходы на отопление. Работы по возведению фундамента занимают 2-4 недели.

Весомые плюсы и технология строительства шведской плиты

Сначала выбирают грунт на глубину 60 см и выравнивают поверхность с минимальными отклонениями от плоскости не более 1 см/м. Затем укладывают песок и гравий, основательно трамбуя каждый слой. На выровненном основании укладывают коммуникации (канализация, водопровод, электрика). Устанавливают опалубку и выставляют по периметру бортики из утеплителя.

Первый слой утеплителя толщиной 10 см выкладывают по всей площади. Второй слой застилают везде, за исключением полос под усиление для стен, формируя дополнительные ребра жесткости по периметру фундамента и под несущими стенами.

Вяжут арматурный каркас для ребер жесткости и арматурную сетку на всю площадь плиты.

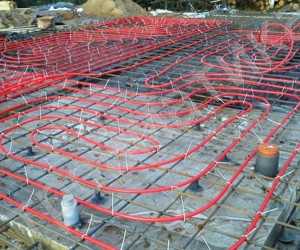

По арматурной сетке раскладывают трубки теплого пола и, чтобы избежать деформации при заливке бетона, опрессовывают их воздухом, подав 4 атмосферы. Осталось залить бетон.

Минус шведской плиты как фундаментной технологии

Для возведения УШП обязательно нужен проект и строители с соответствующей квалификацией. Качество основания зависит оттого, насколько тщательно будет выполнен каждый этап, начиная с утрамбовки песчаной подушки и выведения общей плоскости.

Инженерные коммуникации следует предусмотреть заранее – после того, как фундамент будет готов, изменить их положение станет невозможным. К сожалению, ремонтопригодность коммуникаций, проложенных в толще утепленной плиты, практически нулевая.

К тому же в экструдированном пенополистироле нередко разводятся муравьи. Дополнительную защиту от насекомых можно предусмотреть еще на этапе строительства фундамента, но она увеличит стоимость конструкции.


Читайте также: Дом на утепленной шведской плите – строительство и проект


Конструкция утепленного фундамента – шведской плиты

Технология шведская плита – видео о плюсах и минусах (очень толковое)
