Точка росы | Virtual Laboratory Wiki

У этого термина существуют и другие значения, см. Точка Росы.

Точкой росы при данном давлении называется температура, до которой должен охладиться воздух, чтобы содержащийся в нём водяной пар достиг состояния насыщения и начал конденсироваться в росу.

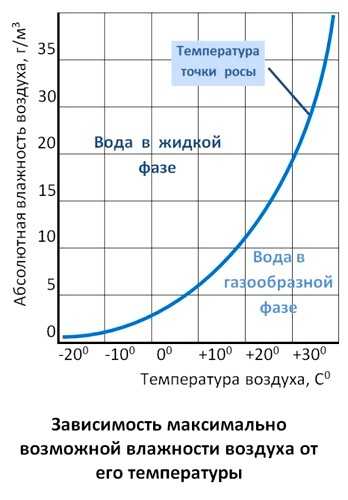

На приведённой диаграмме представлено максимальное содержание водяного пара в воздухе на уровне моря в зависимости от температуры. Чем выше температура, тем выше равновесное парциальное давление пара.

Точка росы определяется относительной влажностью воздуха. Чем выше относительная влажность, тем точка росы выше и ближе к фактической температуре воздуха. Чем ниже относительная влажность, тем точка росы ниже фактической температуры. Если относительная влажность составляет 100 %, то точка росы совпадает с фактической температурой.

Формула для приблизительного расчёта точки росы в градусах Цельсия:

$ T_p = \frac {b\ \gamma(T,RH)} {a – \gamma(T,RH)}, $

где

a = 17.27,

b = 237.7 °C,

ln — натуральный логарифм,

T = температура в градусах Цельсия,

RH = относительная влажность в долях (0 < RH < 1.0),

T_p = точка росы,

$ \gamma(T,RH) = \frac {a\ T} {b+T} + \ln RH. $

Формула обладает погрешностью ±0.4 °C в следующем диапазоне значений:

0 °C < T < 60 °C

0.01 < RH < 1.0

0 °C < T_р < 50 °C

Человек при высоких значениях точки росы чувствует себя некомфортно. В континентальном климате условия с точкой росы между 15 и 20°C доставляют некоторый дискомфорт, а воздух с точкой росы выше 21 °C воспринимается как душный.

Точка росы и коррозия Править

Точка росы воздуха – важнейший параметр при антикоррозионной защите, говорит о влажности и возможности конденсации. Если точка росы воздуха выше, чем температура подложки (субстрат, как правило поверхность металла), то на подложке будет иметь место конденсация влаги.

Краска, наносимая на подложку с конденсацией, не достигнет должной адгезии, за исключением случаев использования красок, разработанных по специальной рецептуре (Справку можно получить в Технологической карте продукта или покрасочной спецификации).

Таким образом, последствием нанесения краски на подложку с конденсацией будет плохая адгезия и дальнейшее шелушение, приводящее к преждевременной коррозии и/или обрастанию.

Определение точки росы Править

Значения точки росы в градусах °C для ряда ситуаций определяют с помощью пращевого психрометра и специальных таблиц^[1]. Сначала определяют температуру воздуха, затем влажность, температуру подложки и с помощью таблицы Точки росы определяют температуру, при которой не рекомендуется наносить покрытия на поверхность.

Если вы не можете найти точно ваши показания на пращевом психрометре, то найдите один показатель на одно деление выше по обеим шкалам, как относительной влажности, так и температуры, а другой показатель соответственно на одно деление ниже и интерполируйте необходимое значение между ними.


ТАБЛИЦА ТОЧКИ РОСЫ Править

ОТНОСИТЕЛЬНАЯ ВЛАЖНОСТЬ% RH, ТЕМПЕРАТУРА ШАРИКА СУХОГО ТЕРМОМЕТРА, °C

% RH	0	2.5	5	7.5	10	12.5	15	17.5	20	22.5	25
20	-20	-18	-16	-14	-12	-9.8	-7.7	-5.6	-3.6	-1.5	-0.5
25	-18	-15	-13	-11	-9.1	-6.9	-4.8	-2.7	-0.6	1.5	3.6
30	-15	-13	-11	-8.9	-6.7	-4.5	-2.4	-0.2	1.9	4.1	6.2
35	-14	-11	-9.1	-6.9	-4.7	-2.5	-0.3	1.9	4.1	6.3	8.5
40	-12	-9.7	-7.4	-5.2	-2.9	-0.7	1.5	3.8	6.0	8.2	10.5
45	-10	-8.2	-5.9	-3.6	-1.3	0.9	3.2	5.5	7.7	10.0	12.3
50	-9.1	-6.8	-4.5	-2.2	0.1	2.4	4.7	7.0	9.3	11.6	13.9
55	-7.9	-5.6	-3.3	-0.9	1.4	3.7	6.1	8.4	10.7	13.0	15.3
60	-6.8	-4.4	-2.1	0.3	2.6	5.0	7.3	9.7	12.0	14.4	16.7
65	-5.8	-3.4	-1.0	1.4	3.7	6.1	8.5	10.9	13.2	15.6	18.0
70	-4.8	-2.4	0.0	2.4	4.8	7.2	9.6	12.0	14.4	16.8	19.1
75	-3.9	-1.5	1.0	3.4	5.8	8.2	10.6	13.0	15.4	17.8	20.3
80	-3.0	-0.6	1.9	4.3	6.7	9.2	11.6	14.0	16.4	18.9	21.3
85	-2.2	0.2	2.7	5.1	7.6	10.1	12.5	15.0	17.4	19.9	22.3
90	-1.4	1.0	3.5	6.0	8.4	10.9	13.4	15.8	18.3	20.8	23.2
95	-0.7	1.8	4.3	6.8	9.2	11.7	14.2	16.7	19.2	21.7	24.1
100	0.0	2.5	5.0	7.5	10.0	12.5	15.0	17.5	20.0	22.5	25.0

Рекомендуется окрашивать поверхность, если ее температура превышает точку росы на 3°C.</br>Пример:</br> Если температура воздуха +21°C , а относительная влажность 65%, то точка росы составляет +14°C . То есть, в данном случае температура окрашиваемой поверхности должна быть не ниже 14+3=17°C

.
1. ↑ «Карманный справочник антикоррозионниста» — Екатеринбург: ООО “ИД “Оригами”, 2008 — 264 с., ISBN 978-5-904137-01-4
• Бурцев С. И., Цветков Ю. Н. «Влажный воздух. Состав и свойства.» (djvu, полный текст)

cs:Rosný bod da:Dugpunkt de:Taupunkt en:Dew point eo:Rosopunkto es:Punto de rocío fi:Kastepiste fr:Point de rosée he:נקודת הטל hu:Harmatpont it:Punto di rugiada ja:露点温度 ko:이슬점 lt:Rasos taškas lv:Rasas punkts nl:Dauwpunt nn:Doggpunkt no:Duggpunkt pl:Temperatura punktu rosy pt:Ponto de orvalho ro:Punct de rouă simple:Dew point sk:Rosný bod sl:Rosišče sv:Luftfuktighet#Daggpunkt tr:Çiy noktası uk:Точка роси vi:Điểm sương zh:露点

ru.vlab.wikia.com

Как определить точку росы

Точка росы является неким указателем содержания водяных паров в воздухе. При повышении влажности повышается и значение этой точки. Точка росы — это температура, при которой выпадает конденсат, то есть влага из воздуха превращается в воду. Эта точка располагается в определенном месте (на стене снаружи, в толще стены или внутри), и в зависимости от ее расположения стена будет мокрой или сухой внутри. Температура выпадения конденсата, как правило, зависит от влажности и температуры воздуха внутри помещения. Например, если температура внутри помещения составляет +20 градусов, влажность — 60%, то на любой поверхности с температурой ниже +12 градусов выпадет конденсат. При понижении влажности понижается и значение точки росы. То есть при температуре внутри помещения +20 градусов и влажности 40%, на любой поверхности с температурой ниже +6 градусов выпадет конденсат.

Как рассчитать точку росы

Ранее для того, чтобы найти температуру точки росы, пользовались громоздкими формулами. В наше время можно просто зайти в интернет и на соответствующих сайтах найти калькулятор, который покажет температуру точки росы в зависимости от температуры воздуха и давления (в основном берут нормальное атмосферное давление в 762 мм рт. ст.). Самый «продвинутый» метод расчета точки росы заключается в использовании тепловизоров. На дисплее данного прибора показывается термограмма, которая наглядно демонстрирует места с температурой ниже точки росы.

Более доступным способом считается использование бытового психрометра — прибор, в котором совмещены два спиртовых термометра. Один из них имеет специальное увлажнение, а другой простой, сухой. Влага испаряется, поэтому термометр с увлажнением охлаждается. Влажность в 100% говорит о том, что показания обоих термометров сравнялись. Зная влажность и температуру помещения, которые отображаются на дисплее, можно рассчитать точку росы по специальной таблице.

Правильное определение точки росы имеет важнейшее значение в строительстве. От правильности расчетов зависит возможность образования конденсата на стенах, который значительно снижает долговечность конструкций, а в некоторых случаев делает проживание в помещении просто невозможным. Месторасположение точки росы зависит от нескольких факторов, а именно: от наружной и внутренней влажности, температуры внутри и снаружи помещения, толщины стен и утеплителя. Если же стена не имеет утеплителя, то в этом случае возможны несколько вариантов нахождения точки росы. Например, она может располагаться между центром стены (по толщине) и наружной поверхностью, тогда внутренняя стена остается сухой. Также точка росы может находиться между центром стены и внутренней поверхностью, в этом случае при резком снижении температуры воздуха в регионе внутренняя поверхность может замокать на несколько дней. Если она находится на поверхности стены внутри помещения, то на протяжении всей зимы стена будет мокрой.

При использовании утеплителя место образования конденсата может располагаться внутри утеплителя. Однако это возможно лишь при правильных теплотехнических расчетах. Если же толщина утеплителя выбрана неверно, то точка росы может находиться в любом другом месте. При внутреннем утеплении место образования конденсата сдвигается внутрь помещения, при этом температура под утеплителем понижается. Точка росы может находиться между центром стены и утеплителем, а в случае резкого похолодания и на их границе. Еще она может быть только под утеплителем (зимой стена будет частично мокнуть) или внутри утеплителя (он будет мокнуть в течение всего холодного периода).

Зная расположение точки росы, можно правильно рассчитать толщину утеплителя, не допуская этим образования конденсата в нежелательном месте. Но когда лучше стену утеплять изнутри, а когда снаружи? Чтобы ответить на этот вопрос, следует учитывать некоторые факторы, влияющие на положение точки росы. Как правило, это климатическая зона, режим проживания (постоянный или временный) в помещении, работа вентиляционной системы, качество работы отопительной системы, материал и толщина стен, температура снаружи и внутри помещения, а также наружная и внутренняя влажность. Рекомендуется утеплять помещение изнутри, если там постоянно проживают, вентиляция работает согласно нормативам, все элементы конструкции утеплены в соответствии с требованиями по конкретной климатической зоне. Другими словами можно сказать так: чем теплее регион, лучше отопление, вентиляция и толще стена, тем больше вероятность внутреннего утепления стены. Но как показывает практика, в большинстве случаев желательно обустраивать наружное утепление, тогда больше шансов, что точка росы окажется в нужном месте.

Что же может случиться при неправильном выборе точке росы? Воздух, который в холодное время года идет из теплого помещения наружу, переохлаждается, проявляясь в виде осаждающейся влаги. Поверхностью может быть любой материал, имеющий температуру ниже точки росы. В результате стены постоянно находятся во влажном состоянии, что может привести к образованию плесени, способствует развитию различных микроорганизмов. Кроме того, они могут легко оказаться во вдыхаемом жильцами воздухе, что приводит к различным заболеваниям. Также не прослужит долго здание с отсыревающими стенами, процесс разрушения будет неминуемо ускоряться. Дома, пораженные плесенью и грибком, долго не «живут». Поэтому так необходимо правильно рассчитать точку росы еще на стадии проектирования здания. Следует правильно подобрать материал стен и их толщину, материал утеплителя, способ утепления стен, а также вариант системы отопления и вентиляции.

Точку росы вполне можно рассчитать самостоятельно, при этом не забывайте учитывать климатические особенности региона проживания. Но если Вы не надеетесь на собственные силы, лучше обратитесь за помощью к специалисту, который занимается подобными расчетами.

estroyka.com

Определение точки росы

По заданной температуре t_в и в соответствии с приложением 1 «Методических указаний к курсовой работе по строительной теплофизике» находим упругость насыщающих воздух водяных паров Е_в.

Е_в=2486 Па

По заданной относительной влажности вычисляем фактическую упругость водяных паров по формуле:

По численному значению е_в обратным ходом по приложению 1 «Методических указаний к курсовой работе по строительной теплофизике» определим точку росы t_p.

t_p=11.9

Определение нормы тепловой защиты.

Определение нормы тепловой защиты по условию энергосбережения.

Определим граду-со-сутки отопительного периода по формуле:

ГСОП=Х=(t_в-t_от)*z_от, где

t_в – температура внутреннего воздуха,

t_от – средняя температура отопительного периода,

z_от – продолжительность отопительного периода, сут.

ГСОП= (21+7.5)*220 = 6270

Далее рассчитаем нормативное значение приведенного сопротивления теплопередачи по условию энергосбережения по формуле:

Значения R=1.4 м²К/Вт и м²/Вт*сут. возьмем из таблицы 1 «Методических указаний к курсовой работе по строительной теплофизике».

R_оэ=1.4+0.00035*6270=3.594 м²К/Вт

Определение норм тепловой защиты по условию санитарии.

По таблице 2 [1,c.4] определим нормативный (максимально допустимый) перепад между температурой воздуха в помещении и температурой на внутренней поверхности ограждающей конструкции: t^н = 4.0.

По таблице 3 [1,c.4] определяем корректирующий множитель n,учитывающий степень контактности ограждения с наружным воздухом: n=1 .

По таблице 4 [1,c.4] найдем коэффициент теплоотдачи внутренней поверхности ограждающей конструкции:

Далее рассчитываем нормативное (максимально допустимое) сопротивление теплопередаче по условию санитарии по формуле:

Норма тепловой защиты.

Из вычисленных значений сопротивлений теплопередачи R_ос и R_оэ к реализации принимаем большее из них, то есть R_оэ = 3.594 м²К/Вт.

Далее вводим обозначение этой величины как = 3.594 м²К/Вт.

Расчет толщины утеплителя.

За утепляющий слой принимаем тот слой ограждающей конструкции, толщина которого не задана, то есть в нашем случае утеплителем будет являться пенопласт плотностью 125 кг/м³.

В соответствии с таблицей 6 [1,c.5] определяем коэффициент теплоотдачи наружной поверхности ограждения внешней среде (наружному воздуху):

Вычисляем сопротивление теплообмену по формулам:

– на внутренней поверхности

– на наружной поверхности

Определяем термические сопротивления слоев конструкции с известными толщинами.

Вычисляем минимально допустимое (требуемое) термическое сопротивление утеплителя.

Вычисляем толщину утепляемого слоя

Округляем толщину утеплителя до унифицированного значения, кратного для пенопластовых слоев 2 см.

Вычисляем термическое сопротивление утеплителя.

Определяем общее термическое сопротивление ограждения с учетом унификации.

Проверка внутренней поверхности ограждения на выпадение росы.

Вычисляем температуру на внутренней поверхности ограждения:

Затем, сравниваем полученную температуру с точкой росы

t_p =11.9

И так как, значение температуры на внутренней поверхности ограждения гораздо выше, чем температура точки росы, а следовательно возможность выпадения росы на этой поверхности минимальна.

Определим термическое сопротивление конструкции

Затем вычисляем температуру в углу стыковки наружных стен по формуле:

Так как, ΣRi>2.2 м²К/Вт, то в формулу подставляем R=2.2 м²К/Вт

И делаем вывод о возможности выпадения росы в углу, руководствуясь п.2.10 [1,с.6].

Так как, значениегораздо выше, чем значение точки росы, вероятность выпадения росы минимальна.

studfiles.net

Расчет точки росы – понятие и методы определения

Проводя теплоизоляционные работы в частном доме или квартире, сталкиваешься с таким понятием, как точка росы. Что это такое, и почему это так важно? Начнем с разбора самого понятия, и будем отвечать на вопрос, что такое точка росы?

Итак, точка росы – это своеобразный показатель, при котором определяется содержание влажности (влажных паров) в окружающем нас воздухе. То есть, получается так, чем больше влажность, тем выше точка росы. Но при этом должны учитывать два критерия – это неизменяемые показатели давления и температуры окружающего воздуха

Важно. Не все знают, что показатель точки росы измеряется в градусах. Получается, что это определенная температура воздуха, при которой он сам и насыщается влажными парами. Но необходимо учитывать и тот факт, что точка не может быть выше, чем температура того самого воздуха.

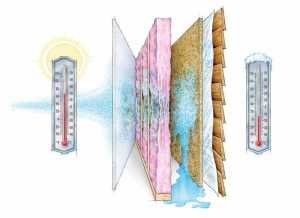

Как образуется конденсат

Вспомним процесс конденсации, где теплый воздух, соприкасаясь с холодной поверхностью, образует капельки воды. Так вот температура этой самой поверхности и есть точка росы. Чтобы разобраться, как работает данный показатель наяву, необходимо рассмотреть, как образуется туман. В этом случае две показателя температуры должны совпадать, а именно температура точки росы и температура окружающего воздуха. То есть, учитывая это, можно точно сказать, какая влажность присутствует в помещении или на улице.

Как рассчитать показатель точки росы

Вопрос, как рассчитать точку росы, один из тех, который должен волновать людей, решивших провести утепление своего дома. Все дело в том, что выбор процесса теплоизоляции снаружи или изнутри как раз касается этого показателя.

Расчет точки росы можно провести разными способами:

• Используется специальная формула: Тр=b((aT/b+T)+lnRH)/a-((aT/b+T)+lnRH). Формула непростая. Ее можно применять только в температурном диапазоне от 0°С до +60°С. И таких формул, по которым рассчитывается точка росы, немало. Чтобы ими пользоваться, нужны знания. Но это точное соответствие ГОСТ и СНиП.
• Использовать онлайн калькулятор. Упрощенная форма расчета, которой может воспользоваться любой желающий. Для этого необходимо найти в Интернете специализированный сайт, где онлайн калькулятор размещен. Вводите в него необходимые параметры, и калькулятор выдает точные показатели точки росы, соответствующие ГОСТ и СНиП.
• Можно для этого использовать и более продвинутые способы. К примеру, тепловизор. Современные модели оснащены функциями, которые на термограмме показывают места, где температура точки росы имеет наименьший показатель.
•

  Определение точки росы по СНиП

  Установка обычного бытового психрометра. По сути, это два термометра, только вместо ртути в них залит спирт. Один термометр сухой, второй с увлажнением. В этот прибор заложен принцип испарения влаги. Если это происходит, влажный термометр показывает снижение температуры. Чем суше воздух, тем ниже температуры. Если уровни обоих приборов сравняются, то это говорит только об одном – влажность равна 100%. К психрометру прикладывается таблица, по которой можно определить точку росы исходя из разницы показаний двух термометров.

• Существуют специальные таблицы, где установлена зависимость точки росы от влажности и температуры воздуха. Одну из таких таблиц мы прикладываем к статье. Она полностью соответствует ГОСТ и СНиП.

Как определить точку росы

Возвращаемся к теме теплоизоляции. Понятие и определение точки росы в строительстве – важный критерий правильно проведенного теплоизоляционного процесса. Грамотный расчет – это отсутствие в дальнейшем конденсата на стенах и других конструкциях здания. А это не только влияет на качество проживания, но и на срок эксплуатации всей постройки.

Расположение точки росы

Любая стена имеет свою влажность. И если правильно и грамотно рассчитать точку росы, то можно точно найти место, где этот показатель будет действовать. К примеру, следующая ситуация: температура внутри комнаты +20С — +25С, влажность от 60%. Если температуры стены будет +12°С или ниже, то появление конденсата на этой стены не избежать. Снижая влажность, скажем, до 30-40%, можно гарантировать, что влажность на стене не появится. Конденсат будет образовываться, если температура стены упадет ниже +6°С. Вот такая взаимосвязь.

Можно сделать вывод: точка росы в стене, а точнее сказать, место ее расположения, будет зависеть от пяти показателей:

• наружная и внутренняя;
• наружная и внутренняя влажность;
• толщина конструкции, в данном случае стены и используемого утеплителя.

Сравнивая по ГОСТ или СНиП две стены, утепленную и не утепленную, можно провести интересные параллели, которые помогут правильно выбрать толщину материала утепления.

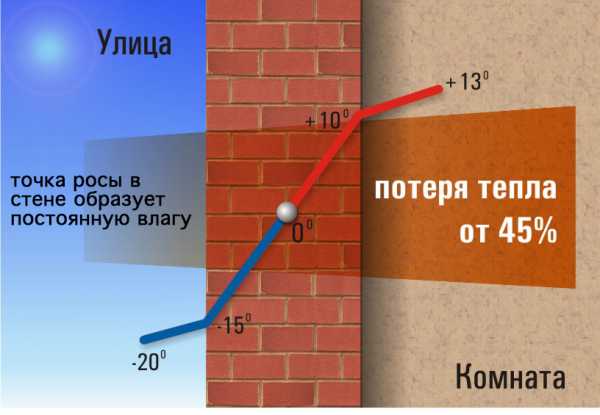

Для не утеплённой стены можно выделить  три варианта:

• точка росы попадает в промежуток между внешней поверхностью и центром стены. В этом случае внутренняя поверхность будет по-любому сухой;
• между центром и внутренней поверхностью. В данном случае стена изнутри комнаты будет намокать при снижении температуры на улице;
• на внутренней поверхности. Здесь без вариантов — всегда будет мокнуть.

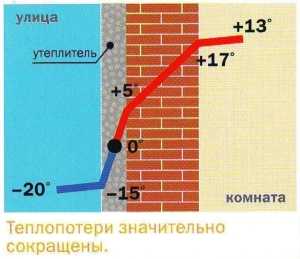

Утеплённые стены могут быть теплоизолированы снаружи или изнутри. Надо рассмотреть оба варианта. Начнем с утепления снаружи:

• если расчет был проведен правильно точно по ГОСТ или СНиП, а соответственно была точно по ГОСТ (СНиП) определена толщина утеплителя, тогда точка росы остается на самом утеплителе, стена всегда будет сухой;
• данный критерий попадает в любое другое место – это неправильный расчет, стена будет мокрой, и в этом случае никакой разницы нет, на каком утеплителе вы остановили свой выбор.

Важно. Утепление изнутри по ГОСТ или СНиП – более сложная система, потому что найти месторасположения точки росы будет трудно. В этом случае само место смещается в сторону помещения, то есть, температура под теплоизолятором будет всегда пониженной.



Конденсат собирается на границе утеплителя и стены

Оптимальный вариант, если точка попадает между центром стены и теплоизоляционным материалом. Плохо, если точка смещается на внутреннюю поверхность стены. Очень плохо, если она устанавливается на утеплителе.

Сравнивая все ситуации, можно сделать вывод, что оптимальный вариант утепления по ГОСТ или СНиП, если проводить его снаружи. Но к сожалению, сделать это не всегда удается. Поэтому теплоизоляционные работы, проводимые изнутри, должны подкрепляться одним очень важным критерием – снижение влажности внутри дома.

Как это можно сделать? Только установить эффективно работающую вентиляцию, плюс отопление, которое поддерживает определенную температуру. Не будем забывать и о толщине утеплителя, которую можно рассчитать вручную, используя формулы, таблицы и калькулятор.


Итак, подводим итоги. Показателем точки росы называется температура, при которой начинает образовываться влажность, при соприкосновении двух температур (внутренней и внешней). По сути, это своеобразная граница температур, где встречаются холод и тепло. Зависимость данного показателя показано выше и в самой статье, и в приложенных картинках. Разобраться с этим будет несложно. Главное – необходимо понять, от чего зависит точка росы, какие факторы действуют не место ее смещения. Последний критерий очень важен в процессе выбора типа и размеров толщины утеплителя. Не забывает про толщину стен, от этого показателя также зависит месторасположение точки.

Нравится?

Посмотрите похожие статьи:

izollab.ru

что это такое в строительстве, калькулятор и таблица, температура и определение, расчет в стене

Точка росы – температура, при которой выпадает конденсат, а именно, влага из воздуха превращается в водуТочка росы – это условная температура, при которой накопившийся водяной пар начинает конденсироваться. Точка с такой температурой размещается в определенном месте, в частности: на стене снаружи, в толщине стены, на стене именно внутри. В зависимости от самого нахождения точки росы, которая может быть дальше или ближе по самой толщине стены к внутреннему площадному помещению, стена может быть мокрая или сухая. Точка росы, зависит от влажности и температурного потока воздуха внутри помещения. Чем ниже влажность внутри помещения, тем точка росы меньше температуры воздуха внутри самого помещения. Грамотно определить точку росы в непосредственно стене может совершенно каждый и для этого совершенно не обязательно обладать и владеть какими-либо специальными знаниями и навыками, так как сделать это вполне можно самостоятельно.

Что такое точка росы

Одной из наиболее значительных проблем в процессе проведения проектирования и строительства дома является защита зданий от потери тепла и соответственно, теплоизоляция важных ограждающих конструкций. Очень важно знать, что такое точка росы и как правильно произвести расчет этого показателя. Определение точного значения и нахождения точки росы, от которой во многом зависит конструктивные решения проектирования стен и покрытий, является важным вопросом при проведении расчета тепловой защиты.

Точка росы может перемещаться в стене по ее толще в случае изменения температуры снаружи и внутри помещения.

Если внутри помещения температура остается стабильной, а на улице она снижается, то показатель точки росы передвинется по внешней толщине стены ближе к помещению.

Точка росы

При проведении расчетов точки росы для определенного помещения, важно сделать расчет для:

• Наибольшего значения показателей температуры и влажности;
• Среднего значения;
• Наименьшего значения.

Температура предмета, на котором будет образовываться конденсат, зависит от двух показателей, а именно окружающей температуры воздуха, а также его влажности. Например, если внутри комнаты температура составляет 20 ^оС, а влажность 50%, то температурный показатель точки росы будет составлять примерно 13 ^оС. Именно поэтому, если в помещении будет находиться предмет с такой температурой или меньше, то на нем возникае конденсат. Если же на улице холодно, то внутри стены будет образовываться конденсация пара и наблюдается увлажнение. Если неправильно рассчитать точку росы, то постоянное образование конденсата приведет к его накоплению и постепенно на стенах начнет появляться плесень, что приведет к разрушению дома.

Понятие точка росы в строительстве

В строительстве очень важно правильно рассчитать точку росы, так как в случае, если она окажется завышенной, то все строительные материалы прослужат очень недолго, так как под воздействием постоянной повышенной влажности будут очень сильно портиться.

Если конденсат будет образовываться на поверхности полимерных материалов, то это может привести к таким дефектам как:

• Вздутие поверхности;
• Ее большое отслоение;
• Шагрень.

Осуществить визуальный просчет точки росы в стене, скорее всего не получится, для этого понадобится таблица специальных показателей и бесконтактный термометр.

Точку росы чаще всего рассчитывают в строительстве

Повлиять на этот показатель могут несколько факторов, в частности, таких как:

• Толщина стены, а также используемые для утепления стройматериалы;
• Влажность;
• Температура.

Если стена не утеплена, то точка росы будет изменяться под воздействием климатических условий. Если погодные условия стабильны, то она сместится ближе к наружной стене и сам дом в таком случае, совершенно не пострадает. При резком похолодании эта точка переместится к внутренней части стены. Помещение в таком случае напитается конденсатом, а стены будут медленно намокать.

Важно! Если при проведении ремонтных работ не учитывать климатические условия, то при возникновении проблем в доме, устранить их будет достаточно сложно, почти что невозможно.

В случае, если стена отделана изнутри, то точка росы будет располагаться между ней и утеплителем. При повышенном уровне влажности она переместится ближе к стыку с обработанным утеплителем, что может оказать отрицательное воздействие на дом. Стоит отметить, что при влажном климате проводить утепление можно только при условии качественной отопительной системы, которая способна обеспечивать одинаковые температурные показатели во всех комнатах. В случае проведения наружного утепления стен, точка росы передвинется внутрь утепляющего слоя. При приобретении материала, предназначенного для теплоизоляции, нужно учитывать этот показатель и определить оптимальную толщину утеплителя.

Расчет точки росы

Каждый человек желает жить в кирпичном, панельном или деревянном доме комфортно, однако, это не удастся в условиях повышенной влажности. При конденсации воздух становится вреден не только для самого дома, но и для человека. Если наблюдается постоянно повышенная влажность, то стены и потолок могут покрыться плесенью, особенно в кирпичной и каркасной постройке, которая очень вредна для организма и тяжело выводится с поверхности. Зачастую приходится даже демонтировать все отделочные покрытия, чтобы избавиться от болезнетворных микроорганизмов.

Чтобы не допустить образование конденсата, нужно посчитать точку росы в стене и определить, насколько целесообразно проводить в доме ремонтные работы, утепление или вообще строить новый дом.

Расчет точки росы

Стоит помнить, что это понятие строго индивидуально для каждого случая, именно поэтому, нужно учитывать такие факторы как:

• Климатические тонкости вашего региона;
• Присутствие и частота мощности ветровых потоков;
• Толщина стен;
• Стройматериал, использованный для строительства.

Влажность, хоть и в пределах допустимой нормы содержится в каждом утеплителе, именно поэтому, важно следить за тем, чтобы она не повышалась, и не образовывался конденсат. Провести расчеты можно самостоятельно, так как существует даже специальная программа для чайников, которая поможет определить уровень влажности.

Температура точки росы

Зная месторасположение точки росы, можно найти, чему равна толщина материала, применяемого при утеплении. Тем самым можно проводить утепление пенопластом, не допуская образование конденсата в нежелательном месте. Однако, обязательно нужно знать, в какой ситуации проводить утепление стены изнутри, а когда проводить утепление – снаружи.

Чтобы вычислить этот показатель, обязательно нужно учитывать такие факторы как:

• Климатические условия;
• Зона проживания;
• С чем граничит утепляемая стена;
• Работа вентиляционной системы;
• Качество работы отопительной системы.

Температура точки росы

Кроме того, этот показатель зависит от материала и толщины стен, измеряется давление в отопительном котле, а также температуры снаружи и внутри помещения. Это можно сформулировать, таким образом, чем теплее регион, лучше отопление, система вентиляции и толще стена, тем большая констатация внутреннего утепления стены. Как показывает практика, что предпочтительнее всего обустраивать наружное утепление.

Определение: точка росы

Мало узнать, какой должна быть точка росы в стене, также нужно определить, каким образом можно применять результаты, которые дал этот расчет. Зная, где расположена эта точка, можно правильно определить толщину предметного утеплителя, предотвращая тем самым образование конденсата.

Существуют определенные факторы, которые воздействуют на точку росы.

В частности, к таким факторам относятся:

• Климатические условия;
• Наличие утеплителя;
• Постоянное нахождение или временное проживание;
• Точный уровень внутренней и наружной влажности.

На точку росы воздействуют определенные факторы

В некоторых случаях провести утепление стен просто невозможно. К таким параметрам относятся такие как: при постоянном проживании в доме, если толщина стены достаточная, если вентиляционная система работает в соответствие со всеми нормами, если нагревательная система работает хорошо.

Можно привести вполне конкретный пример обустройства отопительной системы. В частности, чем лучше будет вентиляционная и отопительная система, тем большая удельная вероятность того, что будет применено внутреннее утепление.

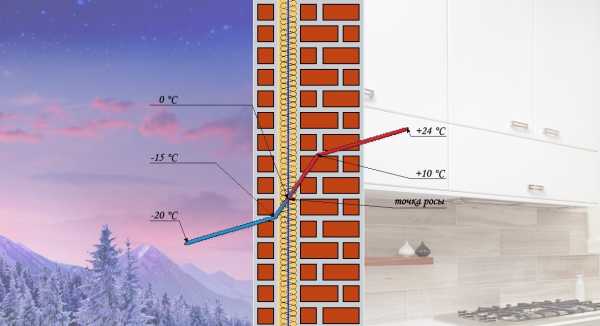

Особенности точки росы в стене

Чтобы обеспечить существенные нормальные свойства качества для всех ограждающих конструкций по удельной теплозащите, нужно обязательно знать не только величину условного значения температуры оседания конденсата, но и ее положение и прохождение в пределах всех ограждающей конструкции. Понятие точка росы в различных сооружениях для наружных стен проводится в трех основных вариантах и затем строится график, где расположение контурности выпадения конденсата может быть различное.

В частности, такие как:

• Конструкция выполнена без дополнительного утепления;
• Утепление только наружное;
• Утепление наружное и внутреннее.

Особенности точки росы в стене

В деревянном доме при правильно определенной толщине стен, точка росы будет располагаться около наружных поверхностей, так как древесина представляется природным материалом и характеризуется наличием уникальных качеств. Она имеет достаточно малую теплопроводность и высокую степень паропроницаемости. Деревянные стены не требуют какого-либо дополнительного утепления. Единая конструкция может быть грамотно возведена со слоем хорошего утеплителя только лишь с наружной стороны. При правильном проведении всех требуемых расчетов, а также выборе требуемой толщины материалов, конденсат внутри помещения появляться не будет.

Конструкция может быть утеплена с наружной и внутренней части. Однако, в таком случае, чтобы предотвратить образование конденсата, нужно предусмотреть воздушный проход, отверстия для вентиляции и обустроить дополнительную вентиляционную систему.

Формула точки росы

Существует несколько различных вариантов расчета точки росы.

В частности, таких как:

• онлайн-калькулятор;
• таблица;
• формула.

Таблица определения точки росы

Достаточно удобным может быть расчет точки росы по формуле, который проводится при наличии известных показателей температуры и уровня влажности. Итоговое значение считается примерным, в связи с погрешностями некоторых факторов. Для жилого помещения нормальные показатели влажности составляют 60%, а температуры – 21 ^оС. Таким образом, можно рассчитать оптимальную толщину утепления, которая поможет предотвратить потерю тепла из помещения и промерзание стен.

Точка росы (видео)

Точка росы внутри зданий присутствует всегда, и при этом рассчитать количество влаги по одной только формуле достаточно сложно, можно только обозначить область конденсации. А это дает возможность предпринять требуемые меры по удалению лишней влаги, а иногда и вовсе предотвратить ее образование.




Добавить комментарий

teploclass.ru
