Как построить дом своими руками на сваях видео – Фундамент на винтовых сваях своими руками: пошаговая инструкция

Железобетон – в состав входит арматура и тяжелый бетон. В основном имеет 3 ходовых размера 300×300 мм. и длина до 12 м, 350×350 см. и длина 16 м, 30×30 см. и длина до 12 м, 400×400 см. и длина до 16 м. Используют для всех видов грунтов. Сваи данного типа выдерживают максимальную нагрузку.

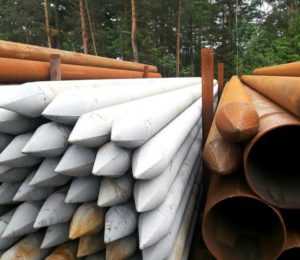

Сталь – Сваи производят из новых стальных труб классом не ниже СТ-3. Могут использоваться высшие сплавы марки СТ-20, это залог долговечности и прочности.

Подразделяются по способу заглубления в грунт:

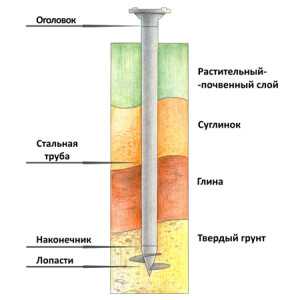

Винтовые сваи – это стальная труба, с винтом и конусом на одном конце. Диаметр сваи варьируется от 70 мм. до 350 мм., длина всей конструкции от 2 м. до 11 м., при этом диаметр лопастей винта варьируется от 250мм. до 850 мм., толщина трубы не меньше 4 мм. Есть два вида винтового наконечника сварной и литой. Литой, производится только на заводе, значительно дороже, намного прочнее и поэтому применяется для постройки жилых помещений. Дома на свайно-винтовых фундаментах — это просто и удобно, без применения специальной техники погружается в грунт.

Забивные сваи – из названия все понятно, с помощью специальной техники забивают в грунт, в качестве свай используют толстостенные трубы, железобетонные изделия (ЖБИ).
Имеют длину до 16 м. Но могут быть составными, что позволяет увеличить их длину.
Используют часто в масштабных строительствах, где требуется максимальная нагрузка на фундамент.

Буровые сваи – сначала бурим скважину заданной глубины и диаметра, а впоследствии, устанавливаем любой вид сваи.

Буронабивные сваи – так же производим бурение скважины до заданного уровня, с помощью инвентарной трубы, затем забой чистят и очищают. Делаем каркас из арматуры и все заливаем раствором бетона. После тог как бетон подсохнет, инвентарная (вспомогательная) труба удаляется.

Варианты использования

В каких случаях стоит использовать сваи под дом?

После того, как мы с вами знаем, что такое свая и рассмотрели основные виды, давайте определимся, где и при каких условиях мы можем использовать данную технологию.

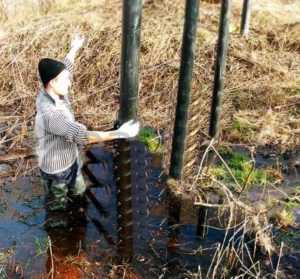

1. Возможно постройка на торфяниках и болотистой местности. Благодаря лопастям, свая не поддается воздействию движения грунта, грунтовых вод.
2. Возможность возведения здания на сейсмоактивной территории.

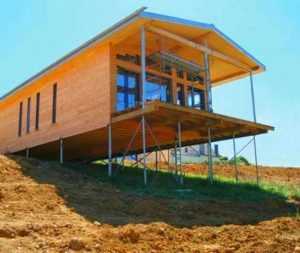

3. Строительство на неровных участках, склонах, оврагах. Благодаря тому, что сваи имеют большую длину, и могут углубляться на разные глубины, не в зависимости друг от друга.
4. Если вам требуется возвести легкую и простую конструкцию.

Плюсы и минусы фундамента на сваях

Плюсы

К основным достоинствам относят:

1. Невысокая стоимость при монтаже фундамента, до 40-50%. Так как не требуется использование дорогостоящей специальной техники и проведения земляных работ. Еще огромный плюс практически нет отходов, в процессе монтажа.
2. Фундамент способен выдерживать нагрузку до 17-18 тонн. Что позволяет построить полноценный деревянный или каркасный дом.
3. Не усаживается, после монтажа можно сразу приступать к постройке дома.
4. Работа по установке свай проста, можно выполнить своими руками, достаточно 3-4 человека и следовать технологии. На просторах интернета достаточно видео, как построить дом на сваях? Вот вам и наглядное пособие.
5. Так как свайный фундамент возвышает дом над землей, то при наличии большой высоты, пространство можно использовать, для своих нужд (стоянка для автомобиля, зона отдыха), при наличии незначительного зазора, он так же играет защитную роль для конструкций дома, защищает от влаги, грибка, грызунов, за счет хорошей вентиляции подпола.
6. Длительный срок службы, при качественных сваях и соблюдении технологии монтажа.
7. Возможность проводить монтаж в любой сезон, простота замены любого элемента фундамента или полностью реконструкция всех свай, так же в процессе эксплуатации возможно установка дополнительных свай.

Минусы

К основным недостаткам относят:

1. Движение грунта со сдвигом слоев очень опасно, может привести к разрушению всей конструкции.
2. Данный вид фундаментов не может быть использован для строительства многоэтажных квартир, так как существует ограничения по несущей нагрузке.
3. При монтаже вручную применяются длинные рычаги, что предполагает отсутствие каких либо строений поблизости.

Технологический процесс установки фундамента на сваях

Перед тем как приступить к монтажу самого фундамента, требуется проект дома на сваях

При проектировании следует учесть количество и расположение свай, это зависит от нагрузки, расположение тяжелой бытовой техники и мебели в доме. Расположение коммуникаций.

Изучение состава грунта лучше всего доверить специалистам, профессионалы рекомендуют анализ проводить весной, чтобы достоверно выяснить уровень грунтовых вод.

После того как проект готов и посчитан, сваи куплены

Следует изучить спецификацию, которая прилагается к сваям, в ней указаны все параметры, а также максимальная нагрузка.

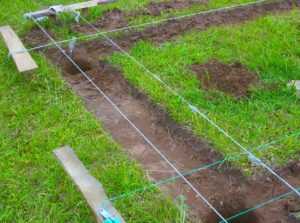

Производим разметку участка. Шаг между сваями 2-3 м., допустимая погрешность до 2 см. Сваи устанавливают на всех изгибах здания.

В точках максимальной нагрузки возможно установка нескольких опор, по мере снижения нагрузки возможно увеличение расстояния между опорами. Диаметр свай до 100 мм., используют при строительстве легких конструкций. Сваи с диаметром от 100 мм., используют при строительстве жилых домов.

Монтируем опоры

Установку опор возможно производить тремя способами:

• редукторный,
• механический и
• ручной.

Механический способ — самый быстрый и обеспечивает строгую вертикаль, но затратный.

Редукторный способ, тоже требует специального приспособления, также дорого.

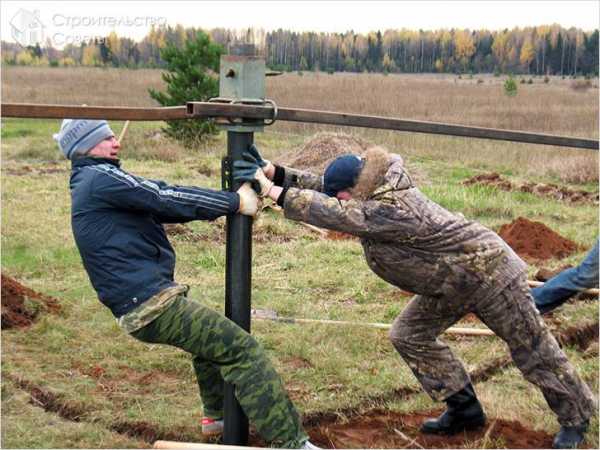

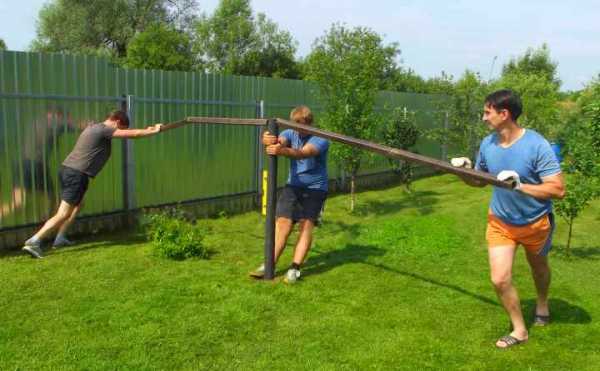

А своими руками придется попотеть и набить руку. Свая используется один раз. Каждая свая может углубляться на различную глубину, это зависит от грунта.

Начинают установку опор с углов фундамента. При длине сваи 2-2.5 м, ее устанавливают вместо монтажа, в специальное технологическое отверстие вставляют металлический прут, и начинают завинчивать, до заданного уровня, в процессе постоянно контролирую вертикаль, с помощью отвеса и строительного уровня.

При длине сваи 2-4 м, для завинчивания используют рычаги длинной 3 м. Как было выше сказано, для возведения винтового свайного фундамента своими руками потребуется 3-4 человека. Допустимый угол отклонения по вертикали до 2 градусов.

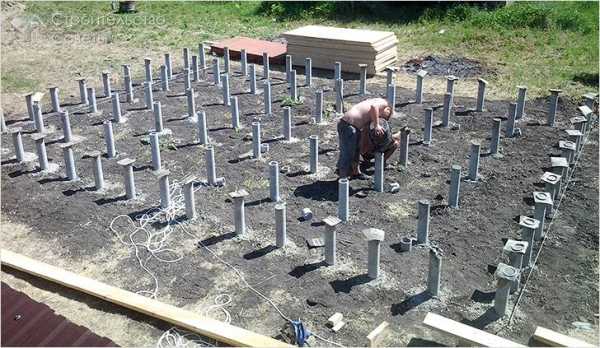

После того, как последняя свая погружена, производят обрезку под один уровень. Для этого лучше использовать дальномер или водяной уровень. Для обрезки используют болгарку.

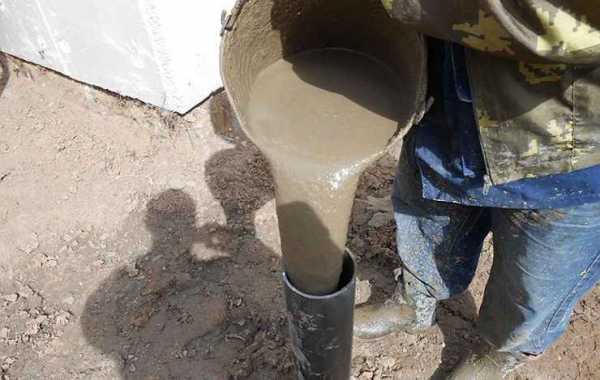

После того, как все обрезали, требуется полости свай забетонировать. Это делается для того чтобы вытеснить воздух и предотвратить процесс коррозии. Раствор можно заказать готовый или приготовить самостоятельно в бетономешалке или корыте, используя цементно-песчаную смесь.

Когда бетон высохнет, навариваем оголовки

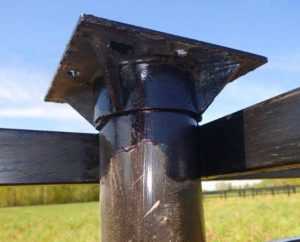

Оголовки – это специальные металлические площадки, предназначенные для фиксирования обвязки из бруса или швеллера.

Обязательно зачищаем все швы и обрабатываем все металлические элементы находящиеся выше уровня земли, специальной антикоррозийной мастикой.

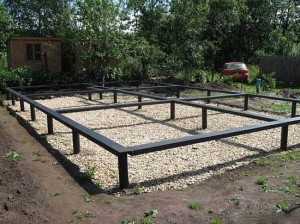

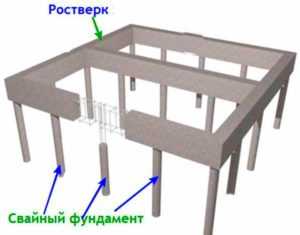

Собираем ростверк

Ростверк – это решетка.

Это основание, на котором возводится строение, выполняется из балок, швеллеров, плит соединенных с оголовками свайного фундамента.

Для тяжелых построек с большой нагрузкой, надо применять швеллеры или плиты, что ведет к удорожанию.

Для легких конструкций достаточно бруса.

Все, фундамент готов, можно приступать к постройке дома.

При желании цоколь дома на сваях, можно отделать декоративным сайдингом, деревом.

Заключение

Из всего выше сказанного можно сделать вывод, что каркасные и деревянные дома идеально подходят под фундамент на сваях.

Фундамент на сваях подойдет для строительства дома на склоне.

Кирпичный или каменный дом на сваях лучше доверить специалистам, которые проведут тщательные расчеты нагрузки на почву и сконструируют крепкое и мощное основание.

Это связанно с тем, что каркасные и деревянные строения намного эластичней каменных и бетонных сооружений.

9 лучших строительных и мебельных магазинов!

• Parket-sale.ru- Огромный ассортимент ламината, паркета, линолеума, ковролина и сопутствующих материалов!
• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
•  Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru – “Купистол” стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru-  гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.”
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Свайный фундамент своими руками — пошаговая инструкция и видео

Одним из вариантов создания несущей конструкции при малоэтажном строительстве является свайный фундамент, который используется для возведения зданий и сооружений на рыхлых грунтах со слабым верхним слоем или на болотистых участках с почвами, насыщенными водой. В этом случае в качестве опорных элементов используются сваи в виде длинных стержней, заостренных с одного конца и установленных таким образом, чтобы он располагался ниже уровня слабых пород грунта и глубины его промерзания. Если вы не знаете как сделать свайный фундамент своими руками — эта пошаговая инструкция и видео для вас.

Сваи различаются материалами, которые применяются для их изготовления, особенностями конструкции и способами установки в грунт. Если возводится свайный фундамент своими руками, то следует выбрать наименее трудоемкий вариант.

По способу погружения в грунт опоры разделяются на:

• Забивные. Устанавливаются при помощи вибропогружателей и других подобных вдавливающих механизмов;
• Буронабивные. Изготавливаются непосредственно на месте возведения обычной заливкой бетонного раствора в предварительно пробуренные скважины;
• Винтовые. Закручиваются в толщу грунта благодаря конструкции в форме сверла;
• Буровые. Представляют собой стержни из железобетона, которые помещаются в пробуренные в грунте скважины.

При возведении свайного фундамента своими руками чаще всего применяется буронабивной способ. При некоторых условиях используются винтовые или буровые сваи.

Материал, который применяется для изготовления стержней, зависит от типа фундамента и величины нагрузки, которую он должен выдерживать. Для легких сооружений, а также домов, возводимых на рыхлых грунтах, иногда опорами служат деревянные столбы из твердых хвойных пород. Для предотвращения гниения их обрабатывают специальными составами. Металлические трубы используют для производства винтовых свай и устройства опор, которые необходимо обработать антикоррозийными препаратами. В качестве забивных свай применяются железобетонные изделия, имеющие сплошное сечение.

Расчет количества свай

Прежде чем приступать к возведению свайного фундамента своими руками, необходимо рассчитать количество наружных и внутренних опорных элементов. Число свай, которые будут располагаться по периметру строящегося здания, определяется исходя из его максимального веса с учетом эксплуатационных нагрузок. Количество внутренних свай рассчитывается на основании нагрузок, которые создаются кровлей, полом и перегородками, а также эксплуатационными нагрузками.

Свайный фундамент буронабивного типа

Подготовка площадки

На площадке, отведенной под строительство, убирается мусор и выполняется разметка в соответствии с рассчитанным количеством опор. При этом нужно следить за симметричным расположением диагоналей и соответствие углов 90 градусам. Затем снимается верхний слой почвы с дерном и выкапывается грунт на глубину, равную ростверку. При расчете его параметров учитывают максимальный уровень снега. Оптимальная толщина прослойки бетона варьируется от 40 до 50 см.

Бурение шурфов и подготовка к бетонированию

После выкапывания траншеи по периметру намечают расположение свай и с помощью ручного бура делают шурфы, глубина которых должна обязательно быть ниже точки промерзания грунта, но не менее 150 см.

В соответствии с диаметром и глубиной пробуренных скважин нарезают листы рубероида, сворачивают их в цилиндр и помещают в подготовленные отверстия, а затем сооружают пространственный каркас из арматуры диаметром 6мм. Для этого три прута связывают через каждые 500-600 мм поперечными перемычками. Вертикальные стержни, которые служат для соединения столбов и ростверка, необходимо вывести выше, чем заливаемые опоры на высоту меньшую высоты ростверка на 2-3 см.

Бетонирование и устройство ростверка

В подготовленные скважины заливается бетонная смесь, готовая или сделанная самостоятельно. Для ее изготовления понадобится гравий, песок, цемент и вода, причем, марка цемента должна быть не меньше 300. Уплотнить бетон можно с помощью вибрационных устройств.

Ростверком при возведении свайного фундамента своими руками буронабивного типа служит конструкция, которая объединяет опоры и обеспечивает, чтобы нагрузка распределялась равномерно. Она может быть монолитной или сборно‑монолитной. Размер ростверка зависит от вида здания и нагрузки, которая воздействует на основание.

Каждые несколько часов после возведения свайного фундамента необходимо открытый бетон проливать водой, особенно при высоких температурах окружающего воздуха. Сначала каждые три-четыре часа, а потом два-три раза в сутки в течение недели.

Фундамент свайно-винтовой

При возведении свайно-винтового фундамента в качестве опорных элементов используют винтовые сваи, полые металлические трубы, имеющие острый наконечник с лопастями. Такой способ сооружения основания приемлем на сыпучих грунтах и на участках, где высок уровень грунтовых вод.

Для установки винтовых свай не требуется применения специальной техники и приспособлений: благодаря особенностям конструкции они вкручиваются в грунт усилиями двух-трех человек. После заглубления трубы подрезают до нужного уровня, в полое пространство заливается бетонный раствор и с помощью сварки выполняют крепеж оголовка.

Выступающие над поверхностью грунта части опор соединяют между собой при помощи ростверка из железобетона или монолитной плиты, швеллера, бруса или уголка. При строительстве свайного фундамента своими руками для легких сооружений операцию с заливкой бетонной смеси можно исключить.

Ограничения на установку свай

Популярность несущих конструкций, устроенных с помощью свай, обусловлена простотой сооружения и надежностью, а также относительно небольшими материальными затратами на его возведение по сравнению с ленточным основанием.

Однако, сооружая свайный фундамент своими руками, следует помнить и о его недостатках, к которым относятся:

• Невозможность использовать этот способ на горизонтально-подвижной почве;
• Необходимость заполнять пространство между опорами, что увеличивает расходы и трудоемкость;
• Отсутствие подвального помещения.

Видео руководство по строительству свайного фундамента своими руками

thefundament.ru

Свайный фундамент своими руками – как сделать (+фото, видео)

Огромное значение в строительстве имеет выбор и устройство фундамента. Это обусловлено тем, что качество возведенного объекта полностью зависит от надежности и прочности основания. При выборе его типа стоит учитывать этажность дома, особенности почвы и финансовые возможности владельца участка. Устройство свайного фундамента особенно эффективно в пучинистых грунтах, которые подвержены глубокому промерзанию, а именно больше 1,5 м. Сваи можно использовать и в плотных грунтах. О том, как сделать свайный фундамент своими руками, мы расскажем в этой статье.

Плюсы и минусы

Как и любая другая созданная руками человека конструкция, свайный фундамент имеет как достоинства, так и недостатки. Ниже мы рассмотрим их.

Достоинства

Из достоинств конструкции внимания заслуживают:

• Простота и высокая скорость строительства.
• Сравнительно невысока себестоимость.
• Актуальность использования при условии пучинистого грунта.
• Возможность самостоятельного возведения.
• Некоторые типы фундаментов можно возводить независимо от времени года.

Недостатки

Из минусов этой конструкции стоит отметить:

• Если здание будет большим, то фундамент не подойдет для основания. Его можно применить только для строительства сравнительно легких домов из дерева, пено/газобетона и т.п.
• Рассчитать свайный фундамент не так просто. Чтобы он был надежным лучше пригласить специалиста для проведения точных расчетов.

Разновидности

Отличительной особенностью является используемый материал для изготовления свай. Итак, сваи отличаются:

• По форме сечения – прямоугольная или круглая.
• По используемому материалу –дерево, бетон, металл или железобетон.
• По размеру – площадь сечения/длина.

Что касается методики заглубления, то сваи делятся на виды:

1. Буровые железобетонные. Арматуру закладывают в уже приготовленную скважину и заливают бетоном.
2. Винтовые. Их изготавливают из металла. Низ сваи напоминает форму финта. Погружение в грунт выполняется при помощи вращательных движений. Делать это можно самостоятельно или используя спецтехнику.
3. Забивные. Исходя из названия этот тип свай забивается в грунт при помощи спецтехники.
4. Буроинъекционные и буронабивные. В изготовленные скважины закладывается каркас из арматуры, который впоследствии заливается бетоном. для буроинъекционных свай процесс выглядит наоборот.

Свайный фундамент может иметь или не иметь в своей конструкции ростверк (железобетонную балку). Что касается ростверка, то он укладывается непосредственно на сваи. Благодаря этому устройству вес здания будет равномерно распределяться.

Иногда изготавливается комбинированный фундамент. Например, ленточно-свайный. По виду он будет напоминать ростверк, однако он будет иметь большую высоту. К тому же, при строительстве свайно-ленточного фундамента, ростверк может быть заглублен в грунт.

Приминение

Свайные фундаменты применяются в промышленном и частном строительстве. Без него не обойтись на слабых грунтах, а именно:

• пучинистых;
• перегнойных/торфяных;
• песчано-глинистых плывунах;
• пластичных глинистых/суглинистых почвах;
• лессовидных почвах, которые теряют устойчивость при промокании.

Свайный фундамент переносит нагрузку массы сооружения на более твердые нижележащие слои грунта.

Данный фундамент на плотных почвах значительно уменьшает объем земляных работ, поэтому его нередко выбирают и в этих условиях. Согласитесь, легче пробурить скважины под сваи нежели рыть котлован. В этом случае вам будет нужно затратить меньше средств и сил на вывоз лишнего грунта.

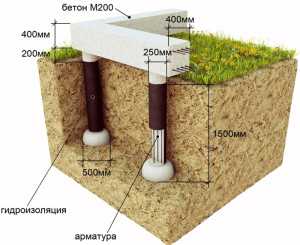

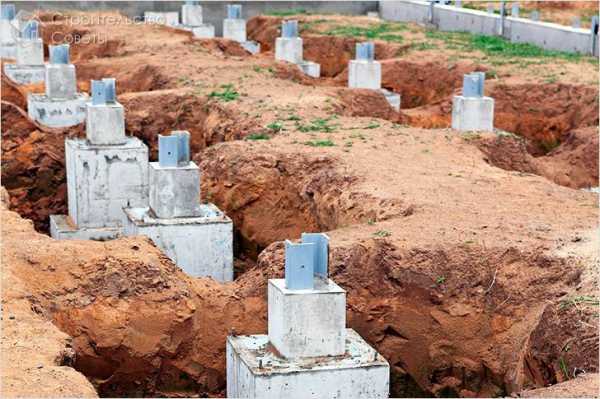

Основание дома из буронабивных свай

По периметру буронабивного фундамента следует пробурить скважины с расстоянием между ними, равным от 1,5 до 2,5 м. Делается это в согласии с глубиной и диаметром свай (от 200 до 250 мм). Далее в скважины устанавливается гидроизоляционный материал, потом арматурный каркас, который впоследствии заполняется бетоном.

Алгоритм действий выглядит следующим образом:

1. На первом этапе производится разметка месторасположения будущих свай. Главным образом они должны быть по углам дома, под длинными участками стен на расстоянии друг от друга около 1,5–2,5 м.
2. Далее берете садовый бур и делаете отверстия в грунте Ø200–250 мм, при этом их глубина должна быть ниже промерзания грунта на 300–500 мм.
3. На дне скважин следует сделать гравийно-песчаную подушку толщиной 100–300 мм.
4. На дно необходимо опустить свернутый в трубу рубероид или иной гидроизоляционный материал, который необходим для того, чтобы изолировать сваю от прямого контакта с почвой. Например, достойной заменой рубероида может стать асбестоцементная или ПВХ труба.
5. Теперь монтируется арматурный каркас. Он делается из 3 или 4 металлических стержней Ø 10–12 мм. Их нужно связать между собой мягкой вязальной проволокой. Если предусматривается ростверк, то арматура должна быть выше сваи на 150–200 мм. Если нижняя обвязка дома будет уложена прямо на сваях, то арматура должна быть ниже верхней части сваи на 40–50 мм. При этом обязательно заложите шпильки для последующего крепления обвязки.
6. После этих действий в подготовленные скважины порционно заливаете бетон, тщательно утрамбовывая его, например, вибратором или деревянной палкой, проштыкивая ею бетон.
7. После этих манипуляций обустраивается ростверк или укладывается нижняя обвязка.

Свайно-винтовое основание

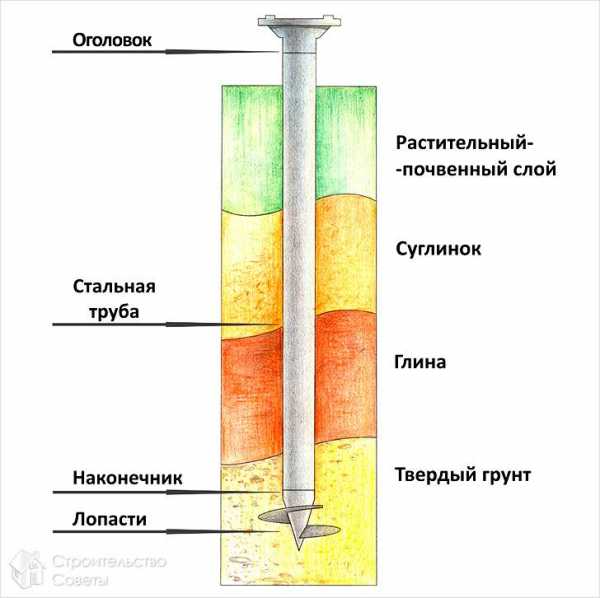

Винтовые сваи представляют собой металлические трубы, которые оснащены лопастями внизу и острым наконечником. Сами лопасти бывают:

• приваренными;
• с литым наконечником по виду геошурупа;
• многовитковыми.

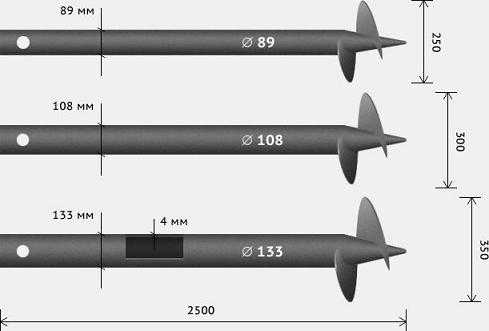

Диаметр свай колеблется от 57 до 133 мм, а длина от 1,65 до 3,3 м.

Для установки свай сначала выполняется разметка по периметру будущего дома, как было описано в предыдущем подразделе, а после выполняется их монтаж. Вам понадобятся 2 помощника, двое будут вкручивать сваи, а вам необходимо контролировать соблюдение вертикали.

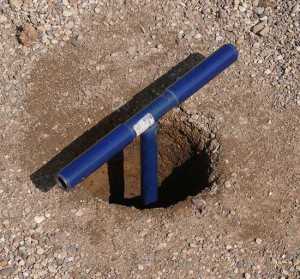

Сперва следует вкрутить сваи по углам. Чтобы центрирование винтовой сваи было точным, в месте ее заглубления сделайте небольшое углубление. Далее свая устанавливается по вертикали. В ее технологические отверстия вставляется лом соразмерный диаметру. На лом с двух сторон одеваются отрезки труб, которые будут служить в качестве движущей силы. Если вам предстоит вкрутить сваи диаметром больше 89 мм, то лом лучше заменить полуосью грузового автомобиля. Так у вас получится рычаг более высокой прочности.

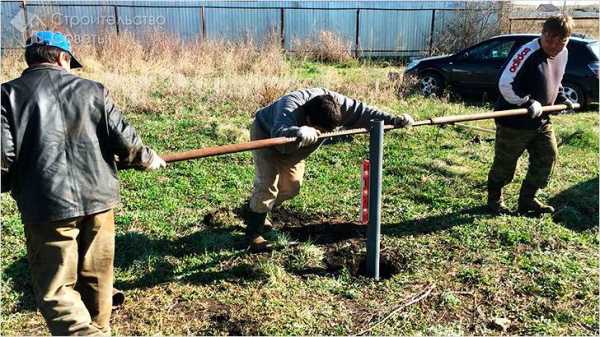

Теперь погружаете винтовую сваю в грунт вращательными передвижениями. Она должна быть заглублена ниже уровня промерзания грунта на 300 мм. В процессе ввинчивания не рекомендуется спешить, так как погружение сваи должно быть точно по вертикали. Этот показатель можно проверить отвесом или строительным уровнем. Отклонение вертикали даже на 2º потребует изъятия винтовой сваи и придется вкрутить ее в другом месте. Учтите, однако, что при этом нарушается схема расположения свай.

Чтобы ввинтить сваи в плотный грунт либо на большую глубину можно сделать самодельное устройство из обрезка трубы, имеющей внутренний диаметр больше наружного диаметра сваи. Его нужно надеть на сваю, продеть стальной палец в технологические отверстия, конгруэнтного диаметра. Затем в петли нужно продеть трубы, при помощи которых и будет проводиться ввинчивание сваи.

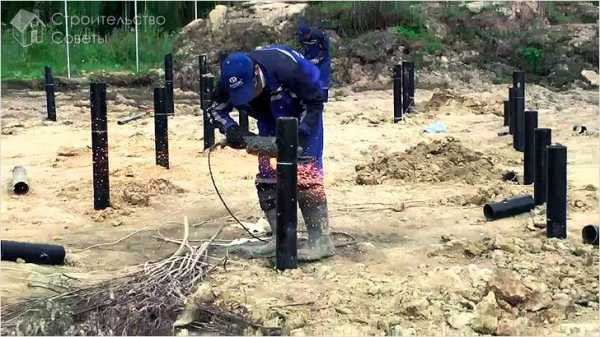

После ввинчивания последней сваи, проверьте высоту их надземной части. Все верхние основания свай должны быть в одной горизонтальной плоскости. Проверить этот показатель просто, делается это нивелиром/водяным уровнем. Все отклонения нужно проверить, а затем отметить и выровнять болгаркой.

Внутреннее пространство свай заполняется бетоном. Таким образом усиливается их прочность, а также предохраняется от коррозии внутреннее пространство. К каждой свае нужно приварить оголовок, представляющий собой стальную пластину квадратной формы. Оголовок свай, имеющих диаметр 89–133 мм может иметь размер 250×250 мм. Затем выполняется обвязка фундамента.

Обвязка

При помощи обвязки осуществляется объединение всех свай в единую целую конструкцию, благодаря чему нагрузка дома равномерно распределяется на все сваи.

Обвязку нужно выполнять, если сваи возвышаются над фундаментом больше чем на 600 мм. Кроме того, это мероприятие следует проводить, если дом будет построен из кирпича, газо/пенобетона. Сама же обвязка может быть выполнена из разных материалов, например, брус, железобетонный ростверк или швеллер.

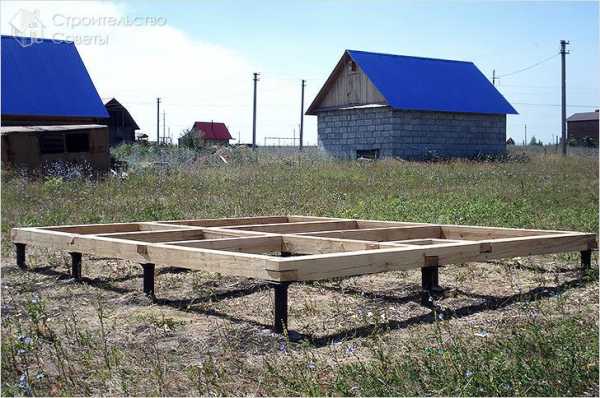

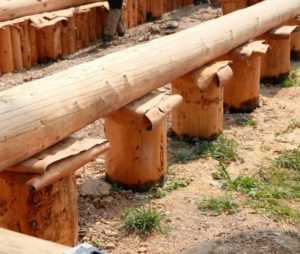

Брусом

Обвязку при помощи бруса выполняют при строительстве сравнительно маловесных деревянных домов и каркасных конструкций. В этих случаях применяется брус, имеющий сечение 150×150 мм. Крепится он к сваям петлями из мягкой стальной проволоки.

Брус обязательно должен быть установлен на гидроизоляционный материал. Это может быть битумно-полимерная рулонная гидроизоляция. При этом все элементы из металла предварительно окрашиваются влагостойкой краской, а из дерева – антисептиком.

Вандруты/прогоны соединяются двумя способами:

1. Устройством пластичного шарнира Гербера.
2. Соединением на сваях косым прирубом либо прямым стыком. При этом нужно закрыть места стыка досками, которые прибивают гвоздями.

Пластичный шарнир Гербера позволяет сделать обвязку менее чувствительной к просадкам свай. При этом следует сделать двойную наружную обвязку фундамента. Внутренние вандруты обвязки следует выполнить из одинарного бруса 150×150 мм. Прогоны соединяют стальными оцинкованными пластинами-хомутами/уголками и оцинкованными гвоздями.

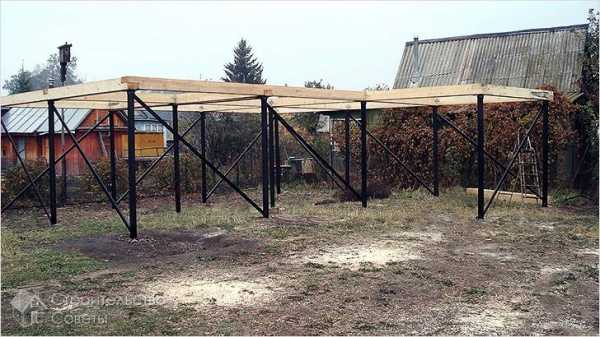

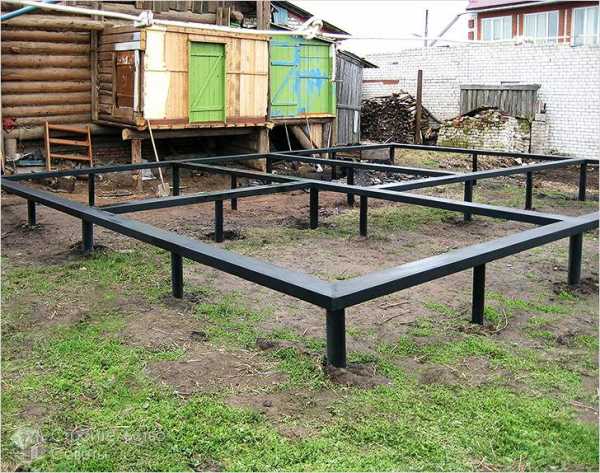

Швеллером

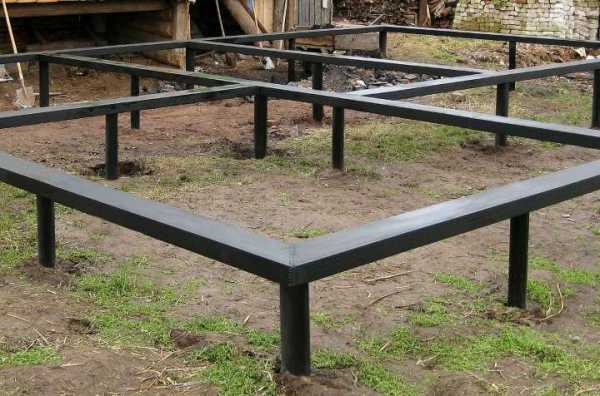

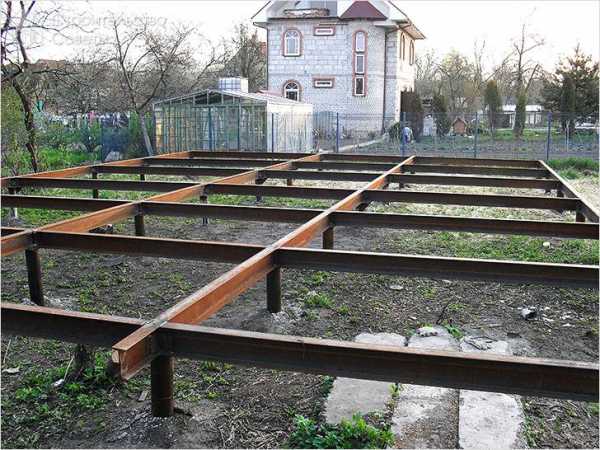

В некоторых случаях обвязка выполняется швеллером. Тогда металлический профиль следует уложить на сваи. При этом для его крепления предусматриваются закладные шпильки/выпуски стержневой арматуры. Швеллер впоследствии приваривается к шпилькам. Если вами были установлены металлические сваи, то его можно приварить непосредственно к ним.

Чтобы металлические элементы были менее подвержены коррозии, их нужно вскрыть специальными составами/водоустойчивой краской.

Заливка железобетонного армопояса

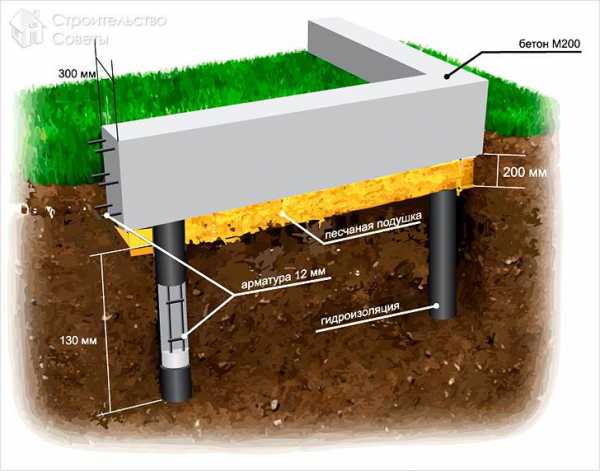

Ростверк – это еще один вид обвязки. Если основание предназначено для строительства дома из кирпича или газо/пенобетона, то железобетонный армопояс – это единственный верный вариант обвязки. Он бывает сборным или монолитным. Последний вариант применяется чаще всего.

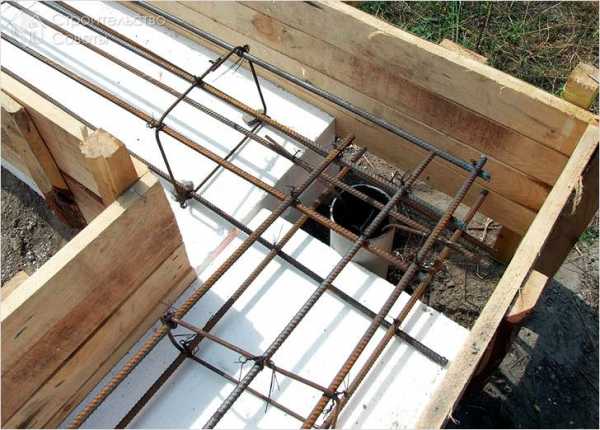

В верхней части свай по периметру основания дома устанавливают опалубку, после чего укладывают в нее рулонную гидроизоляцию. Затем в нее устанавливается арматурный каркас, после чего все это заливается бетоном. Размеры ростверка рассчитываются в зависимости от толщины стен и веса дома.

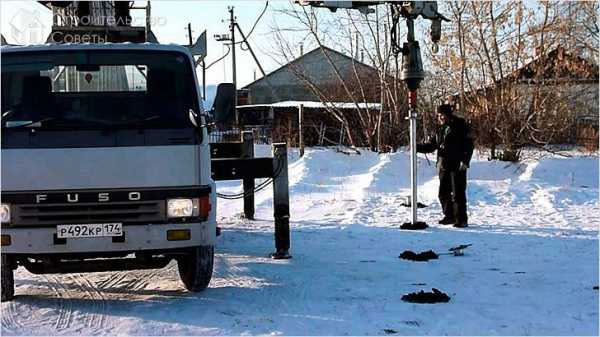

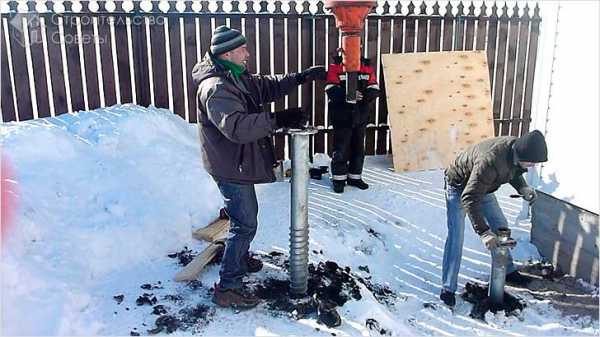

Вкручивание свай зимой

Если работы с бетоном проводить в зимнее время крайне нежелательно, то для возведения свайного фундамента этот период не страшен, особенно что касается винтовых свай. Каких-то явных отличий устройства свайного основания зимой и летом нет. Единственное, что нужно учитывать, так это степень промерзания грунта. Если земля достаточно промерзла, то вкрутить сваи самостоятельно вам не удастся.

Для предотвращения сильного промерзания грунта, на будущем участке возведения фундамента уберите снег непосредственно перед началом работ.

Обвязка фундамента в зимнее время производится с использованием швеллера либо бруса. Сделать качественный железобетонный ростверк в холодный период года достаточно проблематично. В зимнее время нужно делать бетонную смесь с применением теплой воды, а в его состав обязательно добавлять пластификатор, который увеличивает текучесть бетона, препятствует его замерзанию и убыстряет процесс схватывания. После заливки ростверк придется утеплить, что обеспечит нормальные условия для затвердения бетона.

Итак, сделать фундамент из любых свай вполне можно самостоятельно. Если вам недостаточно вышеизложенных инструкций, то предлагаем вам ознакомиться с некоторыми видеоматериалами, которые более наглядно покажут вам последовательность этих процессов. Если у вас остались вопросы по теме, то задавайте их нашему эксперту, который любезно предоставит вам дополнительные пояснения.

Видео

Данный видеоролик расскажет об особенностях винтового свайного фундамента.

А этот ролик посвящен процессу установки свай.

www.stroitelstvosovety.ru

монтаж своими руками, видео и пошаговая инструкция

Существует действительно большое количество всевозможных способов возведения фундамента. Более того, со временем появляются всё новые методы, так как прогресс не стоит на месте. Но, несмотря на это, строительство домов на винтовых сваях по-прежнему пользуется огромной популярностью.

Дабы понять, как строить здания на винтовых сваях, нужно в обязательном порядке ознакомиться технологией возведения свайных фундаментов. Всё дело в том, что у технологии ряд преимуществ, о которых нужно рассмотреть перед процессом строительства дома.

Видео: монтаж винтовых свай своими руками

Сваи, активно используемые сейчас строителями во всём мире, представляют собой полые трубки с диаметром до 30 сантиметров. К их концам приварены специальные винты. Их используют для строительства тяжёлых зданий и сооружений. Однако для строительства небольших лёгких конструкций могут быть использованы сваи диаметром от 57 до 108 мм, что экономически более целесообразно.

Полые трубки ввинчиваются и вдавливаются в подготовленный грунт, после чего их концы срезают в один уровень, а на верхушку устанавливают оголовок. После этого сверху делают обвязку. В зависимости от способов обвязки, её могут делать как с помощью дерева, так и металла. Как только всё это будет сделано, полость каждого свая заливается бетоном, дабы укрепить фундамент будущего сооружения и избавиться от воздуха, который находиться в трубках. Также это делается и для того, чтобы предотвратить коррозию, которая может негативно сказаться на устойчивости будущих сооружений.

Сваи могут устанавливаться двумя способами, каждый из которых имеет свои особенности. Первый способ – механическое ввинчивание. Благодаря специальной технике, которая используется при этом методе, можно значительно сократить время возведения фундамента. Более того, этот метод позволяет добиться строго вертикального ввинчивания, что может благоприятно сказаться на устойчивости сооружений. Второй способ – ручное ввинчивание. Этот метод является более экономичным, но он требует определённой сноровки и навыков. Дело в том, что если с первого раза не получиться ввинтить свай, то второй попытки в этом случае быть не может.

Преимущества и особенности свайно-винтового фундамента

• максимально быстрое возведение, которое по своей скорости на 15–30% превосходит строительство бетонного фундамента;
• несмотря на высокую скорость возведения, свайный фундамент обеспечивает высокую несущую способность;
• работы можно выполнять как летом, так и зимой;
• возможность использования абсолютно на любой почве, в том числе на болотах и грунтах с просадкой;
• возможность проведения всех работ вручную, без использования техники;
• нет необходимости в тщательной подготовке и выравнивании грунта перед возведением фундамента;
• строительная чистота;
• отсутствие грунтовых вибраций во время ввинчивания трубок;
• возможность проведения работ на абсолютно любой территории, в том числе и в условиях плотной городской застройки;
• возможность проведения ремонта фундамента в любое время;
• винтовые сваи готовы к принятию нагрузки сразу после их ввинчивания, что позволяет сократить время строительства зданий;
• простота и лёгкость возведения свайного фундамента.

Что нужно сделать перед началом возведения дома на свайном фундаменте

Перед тем как возводить фундамент на сваях, нужно провести ряд подготовительных работ, дабы избежать возможных негативных последствий в будущем. Для начала необходимо выполнить анализ грунта, на котором планируется строительство здания или сооружения. Этот процесс лучше доверить специальной фирме, которая имеет большой опыт в такой сфере. Специалисты этой компании проверят агрессивность грунта, а также уровень залегания подземных вод. Благодаря этому они смогут рассчитать срок службы фундаментам и определят несущую способность свай. Без этого не стоит начинать строительство.

Также необходимо уделить особое внимание самим сваям, ведь не все они одинаковы. Покупать сваи необходимо лишь сопровождающей их документацией, в которой должны быть указаны все условия, необходимые для их использования. Дабы фундамент просуществовал максимально долго, нужно отдавать предпочтение сваям с антикоррозийным покрытием. Особенно это касается тех случаев, когда строительство планируется в условиях слишком жёстких или влажных грунтов.

Необходимые материалы для возведения свайного фундамента

• бетономешалка;
• строительные материалы для изготовления цемента;
• брус из дерева или швеллер;
• сварочный аппарат;
• уровень и отвес;
• прутья для завинчивания;
• мастика;
• шлифовальная машина;
• наголовники;
• отделочные материалы;
• сваи.

Пошаговая инструкция установки фундамента на сваях

1. Для начала нужно сделать разметку участка, на котором будет вестись строительство. Для этого необходимо разделить план дома на определённые прямоугольники. В этом случае погрешность не должны превышать 1–2 сантиметра.

2. Ввинчивание свай нужно начинать в тех местах, где будут углы будущего здания. Если длина трубы до 2,5 метра, то для их монтажа необходимо использовать специальные пруты, которые вставляются в нужно специальное отверстие. В случае с длинными винтовыми сваями (от 2,5 до 4 метров), нужно использовать удлинители и рычаги. Трубки надеваются на удлинитель, который скрепляется с ними с помощью отверстий. После этого начинается монтаж. Если речь идёт о ручном ввинчивании, то в этом процессе должно быть задействовано минимум 3–4 человека, дабы всё прошло без проблем. Во время ручного монтажа нужно постоянно следить за тем, чтобы свай строго вертикально ввинчивался в грунт. Для этого нужно использовать уровень и отвес. Допускается отклонение в 1–2 градуса от вертикальной оси.

3. После ввинчивания всех свай в грунт на глубину, которая соответствует расчётным данным, нужно с помощью дальномера определить высоту всех выступающих труб из земли. С помощью шлифовальной машины эту высоту нужно привести к одинаковому показателю.

4. Как только все сваи будут приведены к одной высоте, можно начинать заливать полости труб бетоном. Делать это нужно постепенно, дабы избежать возможности появления воздушных прослоек.

5. Когда раствор будет залит во все сваи, нужно дать ему время, чтобы он застыл. Как только это произойдёт можно начинать приваривать наголовники к трубкам.

6. В зависимости от выбранного способа обвязки труб, монтируется конструкция фундамента. Делается это с помощью брёвен или сварки. Если использовалась сварка, то все швы необходимо смазать мастикой, дабы избежать коррозии.

7. После этого можно начинать отделку фундамента. Делать это можно как с помощью дерева или декоративных панелей.

Виды свайно-винтового фундамента

• С деревянным брусом, который идеально подходит для строительства зданий из СИП-панелей.
• Со швеллером, который является оптимальным выбором при возведении тяжёлых зданий и крупных домов.
• С заливкой железобетонной плиты. Этот вид свайного фундамента является наиболее предпочтительным выбором для возведения зданий на неустойчивых грунтах, например, на болотах.
• С заливкой железобетонного ростверка. Этот способ замечательно подходит для строительства домов из кирпича, так как этот вид свайно-винтового фундамента способен выдерживать огромные нагрузки.

Похожие материалы

stroitelnyj-portal.ru

Видео свайный фундамент своими руками

Свайный фундамент отлично подходит для торфяных грунтов, при близком расположении грунтовых вод. Он более экономичен по затратам на строительство. А разные виды свай могут использоваться для решения различных задач.

Посмотрите, например, видео о видах свайных фундаментов и принципах устройства. Здесь рассказано, почему этот вид фундамента экономичен, о его плюсах и минусах. О том, как избежать некоторых недостатков.

А здесь подробно о том, что представляют собой свайные фундаменты, когда они применяются. Если вас интересуют виды подобных фундаментов, то здесь об этом тоже есть. Кроме того, рассказано о параметрах и технологии строительства, какие материалы нужны.

Разновидностью свайного фундамента является свайно-ростверковый фундамент. Поэтапное описание технологии ниже.

А здесь о параметрах свайного фундамента и этапах его строительства: разметке, бурении и армировании.

Это подробное видео о расчете свайно-ростверкового фундамента на примере свай ТИСЭ.

В этом тоже рассматривается заливка фундамента с ростверком. Подробно рассказано об изготовлении опалубки.

Читайте и смотрите другие материалы:

kakpravilnosdelat.ru
