Проект котельной для частного дома

Для того чтобы начать проектирование своего собственного частного дома, Вы должны обязательно продумать все до мелочей. Тем более нужно продумать, как сделать проект котельной для частного дома. Ведь это обязательный элемент для того, чтобы создать комфортную жизнь. Конечно же, особо рассчитывать на то, что котельная будет выглядеть по подобию дому не нужно. Все правила строго регламентированы, поэтому фантазии здесь разгуливаться особо негде.

Но это не значит, что к проектированию оборудования не требуется прикладывать никаких сил. Из-за халатного отношения к данному проекту можно нажить себе множество проблем – от пожара до внушительных штрафов. А кому это нужно?

Для снабжения горячей воды в частном доме также требуется сначала сделать проект котельной. Все расчеты должны быть соблюдены. Это довольно-таки кропотливая работа, но зато, потом Вы не будете иметь никаких проблем с системой отопления и нагреванием воды для всей семьи.

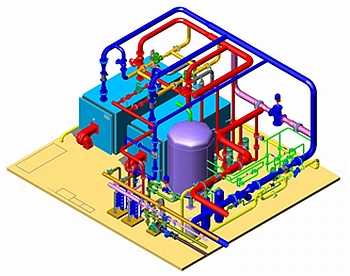

Рис. 1 Проектирование частных котельных

Как выбрать правильную мощность и тип оборудования

Размеры будущей котельной в одноэтажном доме зависят от того, на каком топливе будет работать котел и какая у него будет мощность. Если котел, например, небольшого размера, то его можно установить и на кухне.

Так какие же существуют типы оборудования для отопления:

  • Газовое оборудование. Удобный и недорогой способ утеплить одноэтажный дом.
  • Твердотопливные котлы. Они работают, в основном, на дровах.
  • Электрические котлы. Это самый дорогой вариант, но зато самый безопасный. Поэтому, если у Вас есть дети, то проектирование котельной в частном доме с электрическим оборудование – это самое верное решение.

Почему газовые котлы являются самыми популярным в использовании для проекта котельной в частном доме? Ну, во-первых, такой агрегат стоит сравнительно недорого и легок в эксплуатации. А во-вторых, совсем не обязательным является для данного оборудования построение котельной. Но минусы тоже есть. Природный газ – это взрывоопасное вещество, поэтому службы, которые отвечают за работу оборудования, выставляют ряд строгих требований к хозяевам. Все правила проектирования установки должны быть соблюдены.

Если котел имеет 30 кВт мощности, то его можно установить и на кухне. Но нужно учитывать то, что проект на площадь кухни должен быть не менее чем 15 м². Высота потолков должна быть как минимум 2,5 м. Также на кухне должна хорошо работать вентиляция (наличие форточек, воздухозаборных отверстий в нижних частях дверей и т. д.).

Лучшим вариантом на установления газовых котлов будет стена, которая за проектом изначально сделана из негорючих материалов. Дизайн можно придумать любой, чтобы все смотрелось гармонично. Если котел напольный, то тогда подложка тоже должна быть с негорючих материалов. И, желательно, чтобы она выступала как минимум на 15 см по бокам.

Котлы с мощность более 30 кВт требуют проектирования котельной в частном доме. Проект такой котельной может быть как в отдельном помещении, так и в подвале или на любом из этажей.

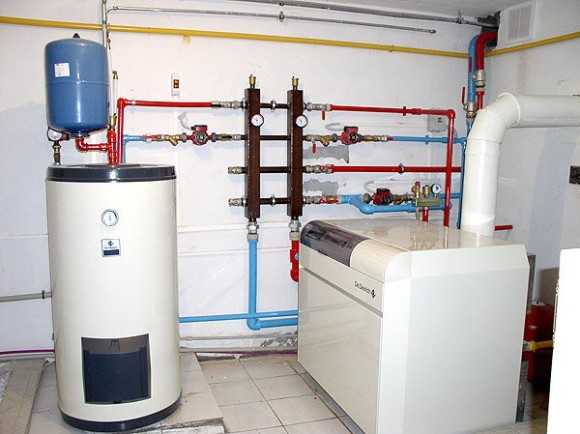

Рис. 2 Проект котельной в подвале

Внутри оборудование должно быть выложено из керамической плиты. Это негорючий и безопасный материал.

Каких правил нужно придерживаться при установке и проектировании твердотопливных котлов

Такое оборудование для отопления считается не взрывоопасным, поэтому для его установления не требуется соблюдать столько правил, но все же, хоть несколько, но они тоже есть:

  • Перед проектированием отдельной котельной необходимо подобрать то место, в которое Вы с легкостью будете добираться за считанные секунды. Ведь ходить туда надо будет довольно-таки часто (нужно постоянно закидывать дрова или уголь).
  • От котла до стены должно в котельной должно быть расстояние не менее 12 см.
  • Если стены помещения для отопления сделаны из быстро воспламеняемых материалов, то тогда их придется обшить стальными листами во избежание пожара.
  • Пол возле топки также должен быть покрыт стальным листом.
  • При проекте домов с котельной необходимо сделать хорошую вентиляционную систему.

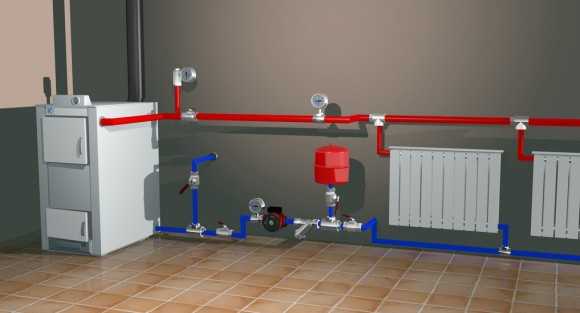

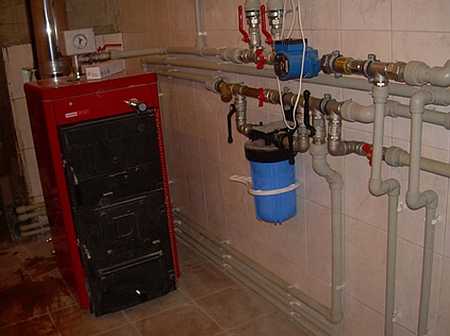

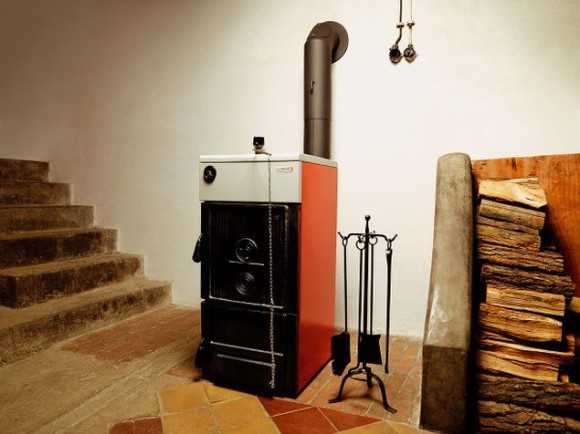

Рис. 3 Твердотопливный котел

Наличие водопровода и канализации в частной котельной на твердом топливе обязательно. Площадь котельной должна быть не менее 10 м². Для агрегатов на угле электропроводка должны быть скрытая, так как угольная пыль – это взрывоопасное вещество. Если при проектировании были упущены моменты с вентиляционной системой, то есть она плохо работает, то тогда вероятность пожара возрастает, так как минимальное количество газа все равно выходит из топки.

Электрические котлы являются самыми безопасными агрегатами для жизни. Для их установки подойдет любое помещение – будь то кухня или отельный этаж (смотря какая мощность у котла). Чтобы котел отлично дополнял дизайн Вашего дома, можно сделать для него проект котельной.

Можно или нельзя устанавливать котельные в подвале или на чердаке дома

Таким вопросом задаются люди, которые планируют делать проект дома с котельной. На него можно ответить категорично – можно. Единственное исключение – это система газоснабжения на сниженном углеводородном газе, который добывается из нефти.

Раньше проектирование котельных в подвале или на цокольном этаже дома было запрещено как раз из-за использования большей массой людей сниженного углеводородного газа. После того, как в проект пошли газовые, электрические и твердотопливные котлы, такой запрет перестал существовать.

Чердаки и подвалы домов могут вмещать в себя котловые агрегаты до 200 кВт мощности.

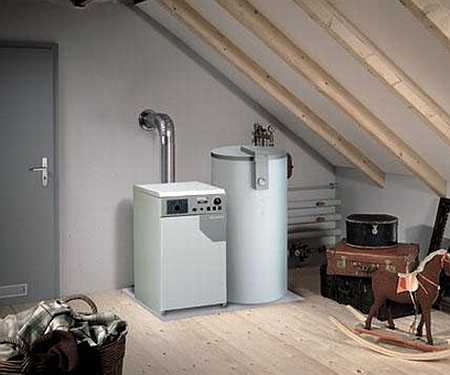

Рис. 4 Котельная на чердаке

Проект будущей котельной нужно составить заранее и согласовать проект в специализированных местах, чтобы потом не платить большой штраф за какую-то мелочь. А то возможен такой вариант, когда Вы придете, например, в газовую инспекцию и будете требовать разрешение на установку оборудования (без проектирования), но оно уже у Вас дома стоит, тогда Вас могут шантажировать, чтобы содрать как можно больше денег. Ведь работники же знают, что Вы отдадите им ту сумму, которую Вы скажете – это все равно обойдется дешевле, чем построить котельную и сделать ее проект заново.

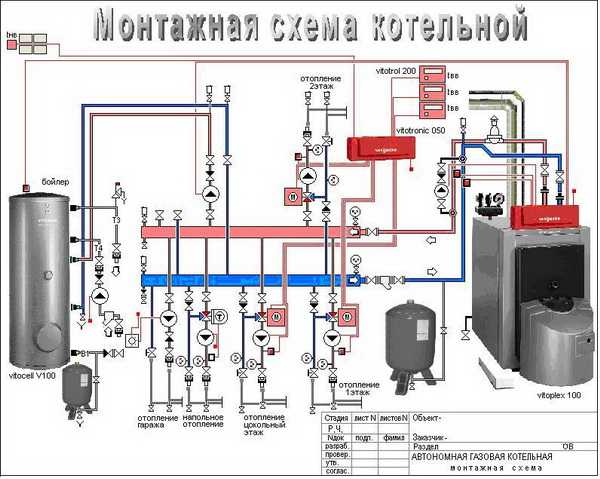

Рис. 5 Проект котельной

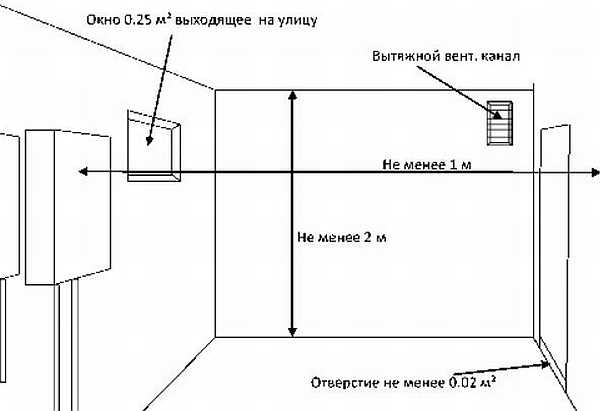

Требования, которые должны быть соблюдены при проекте частной котельной

Как уже говорилось ранее, котельную можно построить отдельно от дома, а можно и поместить ее в самом доме (чердак или подвал).

В любом случае при проектировании должны быть соблюдены все ниже описанные параметры:

  • Высота потолков должна быть не ниже, чем 2 м. лучше, когда 2,5 - 3 м.
  • Ни в коем случае нельзя устанавливать оборудование в жилых комнатах. Оно должно быть изолировано от жильцов в доме.
  • Если у Вас будет стоять несколько котлов (очень большой дом), то тогда следует принимать во внимание, что каждый котел должен иметь свою площадь. И эта площадь – 4 м².
  • Для того чтобы в случае чего удобно было подступиться к котлу со всех сторон, необходимо обеспечить свободный доступ к нему со всех его сторон. При проектировании нужно все эти детали учитывать.
  • Наличие окна/окон обязательно.
  • Двери не должны быть уже, чем 80 см.
  • Обшивка и пол должны быть сделаны из негорючих материалов. При проекте одноэтажных домов с котельной это нужно учитывать.
  • Все двери, которые там будут, должны иметь вентиляционное отверстие для того, чтобы газы не задерживались внутри помещения.
  • Посторонние лица и дети не должны попадать в отопительное помещение, так как это чревато плохими последствиями.

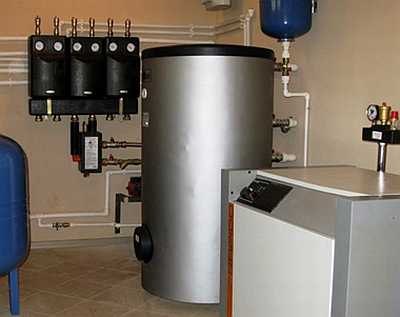

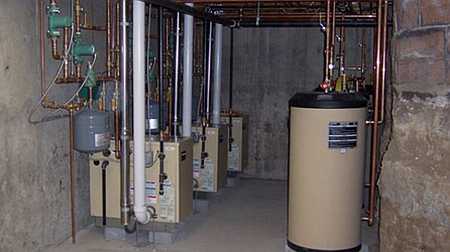

Рис. 6 Газовое оборудование в подвале

При установке оборудования для отопления в одноэтажном доме необходимо придерживаться тех самых правила. Дизайн оборудования, конечно же, не будет в тиле хай-тек, но все равно помещение можно сделать красивым и даже уютным. Существует множество видов керамической плиты, которая способна из любой «дыры» сделать красоту.

При постройке отдельной частной котельной, дизайн Вашего жилища можно сделать идеальным без проблем, так как не надо будет прятать некрасивые трубы, или устанавливать на кухне или в другой комнате оборудование для отопления. Проектирование идей заранее поможет Вам воплотить свою мечту с дизайном и оформлением жилища, а также избежать всех проблем. Тем более что со сделанным заранее проектом оборудования, Вы не будете платить штраф газовым учреждениям.

Статьи по теме:

Газовая котельная в частном доме
Котельная автоматикаСтроительство котельных под ключ

kotlomaniya.ru

Проектирование котельной в частном доме

При создании системы отопления частного дома не последнее место занимает проектирование котельной. Результатом профессионального подхода является безопасное и удобное для обслуживания отопительного оборудования помещение.

Содержание статьи

Общие этапы

Подготовка помещения для монтажа отопительного прибора состоит из определенных этапов. В зависимости от вида котла они могут незначительно отличаться друг от друга.

Составление проекта

Согласно характеристик оборудования выбирается помещение, где оно будет установлено. Для газового котла мощностью до 30 кВт возможен вариант монтажа на кухне. Но при этом необходимо выполнить ряд условий по обеспечению безопасности.

В частном доме предпочтительно выделить для котельной отдельное помещение. Это позволит в полной мере реализовать систему безопасности и контроля за работой отопительного оборудования.

Согласование проекта в специальных государственных структурах

В основном это относится к газовому оборудованию, так как контроль по его подключению и работе должны осуществлять представители управляющей организации. Что же касается пусконаладочных мероприятий, то это зона ответственности компании-подрядчика. Ее выбор остается исключительно за собственником дома.

Адаптация помещения в соответствии с требованиями нормативных документов

Это касается мер пожарной безопасности, установки приточно-вытяжной вентиляции, естественного освещения в будущей котельной.

Газовый котел

Газовый котел — самый распространенный тип отопительной техники. Благодаря относительно небольшим габаритам газовые котлы малой мощности можно разместить на кухне.

Но при этом должны быть соблюдены следующие меры безопасности:

  1. Общая площадь помещения не должна быть менее 15 м² при минимальной высоте потолков 2,2 м.
  2. Принудительная вентиляция является обязательным условием, даже если установлен котел с закрытой горелкой и забор воздуха для его работы происходит через коаксиальный дымоход с улицы.
  3. Отношение площади остекления к общей квадратуре помещения должно быть не менее 1/3.
  4. Стена, на которой устанавливается котел, должна быть сделана из негорючих материалов. Дополнительно может монтироваться защитный противопожарный экран.

Если же мощность котла превышает 30 кВт, но не более 150 кВт — то необходимо предусмотреть отдельное помещения для его монтажа. Он должно отвечать таким требованиям:

  1. Высота потолков не меньше, чем 2,5 м.
  2. Общая площадь не должна вызывать затруднений при обслуживании системы отопления. Но в то же время его объем котельной должен составлять не менее 15 м³.
  3. Стены делаются из материала с пределом огнестойкости 0,75 ч, а коэффициент распространения огня по их поверхности равен нулю.
  4. Помимо искусственного освещения предусматривается и естественное . Расчет остекления равен 0,03 м² светового проема к 1 м³ объема помещения.
  5. Вытяжная вентиляция проектируется из расчета 3-х кратного полного замещения воздуха в час.

Если помещение расположено на 1-м или цокольном этажах здания, то оно должно иметь отдельный выход наружу. Возможна установки дополнительной двери из котельной непосредственно в дом, но при этом ее класс противопожарной безопасности должен быть 3-ей категории.

При использовании сжиженного газа в качестве энергоносителя нельзя хранить баллоны с ним в котельной. Для этого обустраивают отдельные площади, откуда с помощью газовой магистрали топливо поступает в котел.

Твердотопливный котел

Для котлов, работающих на твердом топливе ситуация несколько иная. Желательно планировать помещение котельной еще на этапе проектирования дома, так как помимо требований к вентиляции и площади необходимо предусмотреть дымоходный канал.

Для твердотопливного оборудования отдельное помещение котельной является обязательным условием. При обустройстве следует учитывать такие требования:

  • Общая площадь должна быть не менее 7 м². Следует учитывать возможность проведения ремонтно-обслуживающих мероприятия.
  • Вентиляционный канал для притока свежего воздуха рассчитывается из пропорции 8 см² площади на 1 кВт мощности оборудования.
  • Диаметр дымохода не может быть меньше выходного газоотводящего патрубка оборудования (как его рассчитать — читайте тут).
  • Стены и пол изготавливаются из негорючего материала. Если вес отопительного оборудования велик – желательно сделать под него отдельный фундамент.
  • Высота дымоходной трубы не меньше 5 м.
  • Количество изгибов и поворотов в ней не превышает трех.

Общим условием для монтажа отопительного оборудования является установка предохранительно-защитных устройств, как в самом котле, так и в отопительной системе. Это запорные клапаны, байпасы, датчики дыма и т.д.

dearhouse.ru

Котельная в частном доме схема

Природный газ является не только самым экономичным и эффективным, но и наиболее рискованным с точки зрения пожаробезопасности и взрывобезопасности видом топлива — именно поэтому устройство газовой котельной в частном доме по схеме должно производиться только при строгом соблюдении техники безопасности. Поскольку требования к газовым котельным, изложенные в СНиП, можно перечислять очень долго – рассмотрим основные из них.

Требования к котельному помещению

Первое и, пожалуй, главное требование – это обеспечение хорошей вентиляции в помещении газовой котельной в частном доме согласно данным, указанным в заданной схеме. Даже в незначительных, малых количествах, угарный газ способен нанести серьезный вред здоровью человека.

Кроме того, при недостаточной вентиляции котел выдает гораздо меньше тепла, расходуя при этом одинаковое количество топлива.

Вот почему при устройстве газовой котельной столь важно будет позаботиться о произведении качественной вентиляции.

Что же касается расположения газовой котельной в частном доме, то тут требования будут немного, что называется, «помягче», нежели при обустройстве котельных в многоквартирных жилых домах. Разрешено устраивать котельную в специально отведенной комнате, отдельном строении, на чердаке или же в пристройке к коттеджу (для улучшения ориентации в этом вопросе, смотрите примеры фото котельной в частном доме, которые выложены в интернете).

Если используется оборудование, которое рассчитано на сжиженный газ, то подвал или цокольный этаж для устройства газовой котельной в частном доме категорически не подходят — объясняется это тем, что данный вид топлива обладает большим, по сравнению с воздухом, удельным весом и, опускаясь при протечках в самые нижние части строения, может стать причиной взрыва.

Эта особенность сжиженного газа должна учитываться перед устройством вентиляции в котельной частного дома, схема которой достаточно проста.

Газовые установки мощностью до 60 кВт не требуют оборудования отдельного помещения. Такой тепловой генератор устанавливается в кухне или другой комнате, отвечающей следующим требованиям:

  • в помещении имеется окно с форточкой;
  • объем помещения составляет минимум 15 м³, плюс по 0.2 м³, выделяемой на каждую единицу мощности котла;
  • высота помещения – не менее 2.5 метров.

Система вентиляции должна обеспечивать воздухообмен в полном соответствии с нормами устройства котельной в частном доме, т.е. составляющий трехкратное значение объема котельной в расчете на час времени. Помимо этого, необходимо учитывать такой показатель, как воздух, необходимый для горения топлива.

Если мощность котла составляет от 60 кВт до 150 кВт, то под котельную оборудуется отдельное помещение, расположенное на любом этаже частного дома — в крайнем случае, оборудоваться может подвал.

Стены котельной в этом случае должны соответствовать высоким требованиям огнестойкости, то есть быть способными выдерживать высокую температуру в течении, как минимум сорока пяти минут.

Требования к мини-котельным

Отдельно следует упомянуть о газовых мини-котельных:

  • котельные, расположенные на первых этажах, в цокольных уровнях или подвалах, обязательно должны иметь отдельный выход на улицу.
  • дверь в котельную должна быть выполнена из огнеупорного материала и открываться наружу.
  • в случае, когда в уже возведенном частном доме недостаточно места для устройства котельной, можно пристроить для нее отдельное помещение (кроме теоретической информации, желательно обратить внимание и на фото котельной в частном доме)

Устройство котельной

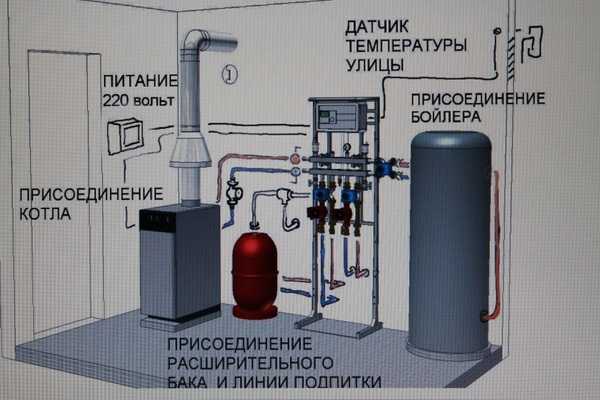

Отопительная система в частном доме включает в себя не только котел и трубы, но и другие, не менее важные для ее эффективного функционирования приборы и коммуникации, располагающиеся в котельной в частном доме по определенной, предварительно рассчитанной и заданной схеме.

Система отопления состоит из:

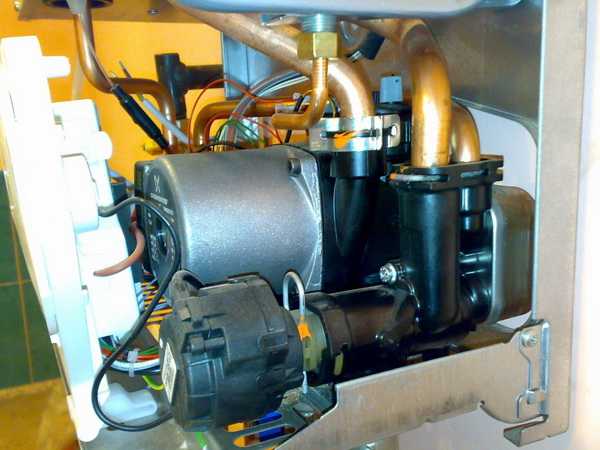

  • отопительного котла, являющимся генератором тепла. Благодаря сгорающему в камере сгорания котла топливу теплоноситель нагревается, и тепло от труб и радиаторов поступает из котельной в частном доме в помещение.
  • бака-водонагревателя. Предназначение бойлера – обеспечение обитателей частного дома горячей водой. По трубке, проходящей внутри бака-водонагревателя, циркулирует нагретый теплоноситель, за счет которого и нагревается вода в бойлере.
  • распределительного коллектора, состоящего из циркуляционного насоса, гидравлического распределителя и гребенки. Главное предназначение распределительного коллектора — максимально удобное распределение и циркуляция теплоносителя во всех аппаратах системы отопления, а также поддержание температуры теплоносителя.
  • расширительного бака, необходимого для компенсации повышения давления в отопительной системе вследствие нагрева теплоносителя.
  • группы безопасности, обеспечивающей защиту отопительного контура от избыточного давления и удаляющей излишки воздуха. В эту группу входят: манометр, воздухоотводчик и предохранительный клапан.
  • дымохода. От правильности расчета и установки дымохода в котельной в частном доме, монтаж которого выполняется по определенной схеме, в немалой степени зависит безопасность и коэффициент полезного действия отопительной системы.
  • трубопроводов, запорной арматуры, применяемой для перекрытия потока среды
  • системы подпитки, осуществляющей контроль снижения давления теплоносителя в отопительной системе при испарении или же различных других утечках.

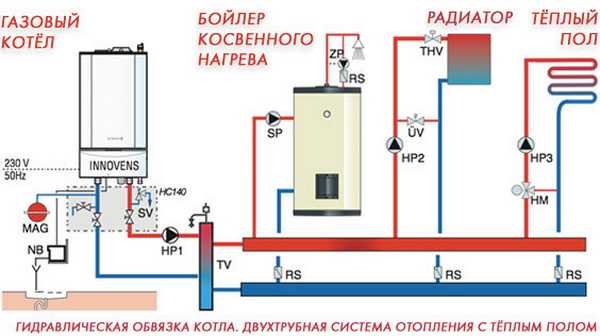

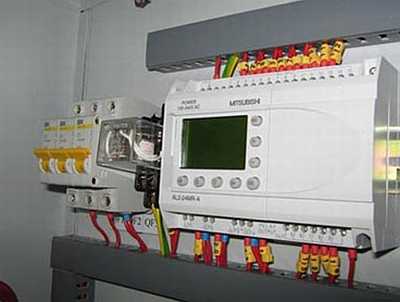

  • автоматики, представляющей собой электронное устройство, благодаря которому осуществляется полное управление газовой котельной в частном доме.
