Как работает счётчик отопления

Приветствую всех на страничке блога.

С вами я, Максим Алейников.

Если вы задались вопросом «Как работает счётчик отопления?», то имеете уже о нем элементарное представление и понимаете, что его прямое предназначение – эффективное использование тепловой энергии. Поэтому поговорим на эту тему подробнее.

Если вы решились на приобретение счетчика тепла, то имейте в виду, что в стандартный комплект входят:

  • сам прибор
  • два датчика температуры
  • другие составляющие в зависимости от вида счетчика.

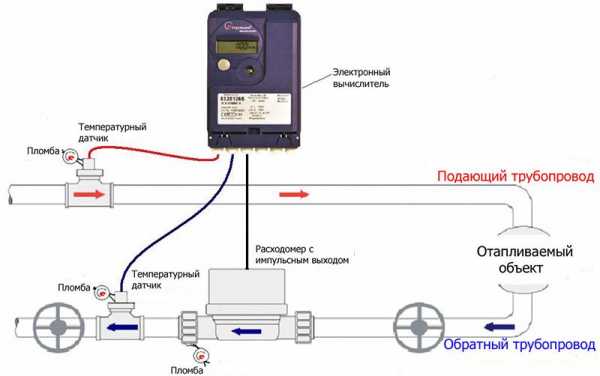

Принцип работы счетчика отопления представляет собой следующее: происходит вычисление потребляемого тепла с применением информации, исходящей от датчика расхода и двух температурных датчиков. При помощи счетчика происходит замер количества поступившей в систему отопления воды, ее температурный режим при выходе и входе.

Как правило, тепловой прибор ставят на горизонтально расположенную трубу. Так понадобиться один прибор на всю квартиру. Но когда у вас вертикальная разводка труб, то на каждый радиатор будет необходимо монтировать отдельный счетчик.

Вроде бы ничего сложного, но если желаете понять, как этот процесс идет, извольте. От датчика расхода на вычислитель попадают сведения о расходе, информация о температуре поступает от двух температурных датчиков, один из них монтируется в подающий теплопровод системы отопления, а другой – в обратный.

Вычислитель теплосчетчика на базе исходной информации находит потребленное количество тепла и фиксирует их в архиве. Эта информация об израсходованной тепловой энергии отражается на жидкокристаллическом экране или данные эти могут быть сняты с помощью типового оптического интерфейса.

Неточность прибора при исчислении потребленного тепла зависит от неточности расходомера, температурных датчиков и вычислителя, который обрабатывает скопленные величины.

Для учета в квартирах используются счетчики с возможной неточностью при исчислении количества тепла в пределах ±6 — 10%. Истинная погрешность возможна выше той, которая определена техническими характеристиками счетчика. Это встречается, если:

  • отличие температурных перепадов на входе и выходе из системы менее 30С;
  • затраты теплоносителя меньше минимального расхода, обозначенного в технических характеристиках прибора;
  • сборка осуществлена с нарушением запросов изготовителя (например, организацией без соответствующей лицензии)
  • свойство воды и труб (жесткость воды и наличие примесей в ней).

Давайте определимся с основными видами счетчиков теплоносителя:

  • тахометрический или механический
  • ультразвуковой
  • электромагнитный
  • вихревый

По области применения тепловые счетчики выделяют:

  • промышленные (общедомовой в многоквартирных домах или на производственных объектах). Диаметр его 2,5-30 см и диапазон количества носителя тепла – 0,6 – 2,5 м3/час;
  • индивидуальные (для установки внутри квартиры). Каналы его с диаметром менее 2 см, диапазон количества теплоносителя 0,6-2,5 м3/час. Такой прибор имеет в своей комплектации тепловычислитель и счетчик горячей воды.

Давайте немного поподробнее разберем каждый из типов счетчиков, чтобы вам было понятно, на каком остановить свой выбор.

Итак, механический счетчик отопления

Замеряет, какое количество воды пропущено сквозь подающую трубу. Как именно? Напор воды подталкивает к движению механизм. Прибор относительно доступный по стоимости. Минусом является то, что он чувствительный к загрязнениям (ржавчина, грязь, окалины). Но исправить этот недостаток несложно – установите магнитно-сетчатый фильтр.

Комплект включает в себя тепловычислитель и водосчетчик роторного типа.
Механические устройства могут быть следующих типов:

  • крыльчатый
  • винтовой
  • турбинный

Достоинством этой модели считается небольшая стоимость, питание от батареек, простота в эксплуатации.

Недостатки:

  • высокая чувствительность к гидроударам
  • быстрая изнашиваемость прибора
  • из-за него увеличивается давление в отопительной системе
  • не сохраняют информацию, зафиксированную в течение суток.

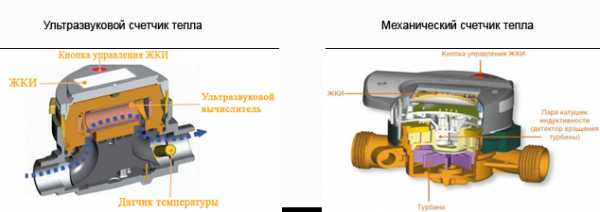

Ультразвуковой счётчик тепла

Как правило применяется в многоквартирных домах. Прибор делает замеры при помощи ультразвукового сигнала, который проходит через воду. В комплект входит излучатель и прибор, подающий сигнал. Монтаж их производят друг против друга.

Основными видами ультразвуковых измерителей являются:

  • частотный
  • доплеровский
  • временный
  • корреляционный

При наличии в воде примесей, загрязнений и даже пузырей воздуха возможны погрешности в показаниях. При нестабильности в энергоснабжении, стоит подключить прибор через UPS.

Плюс: информативность и отсутствие увеличения гидравлического давления.

Электромагнитный счётчик отопления

Достаточно дорогая модель прибора и считается одним из самых точных. В чем его принцип работы? Теплоноситель проходит сквозь счетчик, при этом электромагнитное поле подает слабый ток. Такое устройство требует периодической очистки.

Основные компоненты электромагнитного прибора:

  • первичный преобразователь
  • электронный блок, работающий от батареек или сети
  • датчики температуры

Если область теплоносителя постоянно заполнена, то счетчик может быть установлен в любом положении: вертикально, горизонтально, под углом. В случае, когда диаметр фланца не совпадает с диаметром прибора – примените переходники.

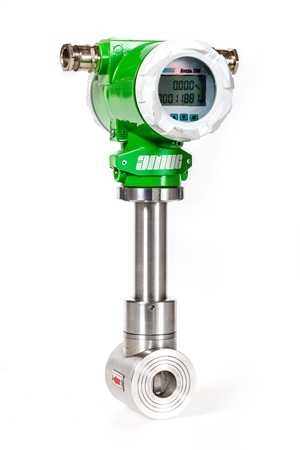

Вихревой отопительный прибор

Есть возможность установить как в вертикальном, так и в горизонтальном положении. Принцип работы состоит в замере скорости и количества вихрей. Что такое вихри? Своеобразная помеха на пути потоке воды, когда вода огибает ее и образует вихри. Не чувствителен к различного рода загрязнениям (ржавчина, окалина и т.п.). Вероятность неверных показаний связана с наличием в системе воздуха.

В комплект вихревого прибора входят:

  • счетный механизм
  • корпус
  • пластин
  • теплообтекатель
  • фильтр

Современные счетчики тепла оснащены защитой от магнитных полей.

LCD дисплей – все счетчики тепла оснащены экраном для визуального обзора показаний элементарным переключением при помощи кнопки между разделами меню.

ОРТО передатчик введен в базовую комплектацию многих приборов и нужен для фиксации показаний при помощи ОРТО головки и вывода их на экран персонального компьютера. Как правило, он применяется для приобретения и распечатки данных о работе теплосчетчика в расширенном формате.

M-Bus модуль может бить введен в поставку счетчика и нужен для подсоединения счетчика в проводную сеть для централизованного сбора показаний организацией, подающей тепло. Часть приборов связываются в слаботочную (39V) сеть при помощи витой пары и подсоединяются к концентратору, который опросит их с назначенной регулярностью, сформирует отчет и передаст его на ПК, или направит в теплоснабжающую организацию.

Radio модуль также может быть включен в поставку счетчика тепла и предназначен для беспроводной передачи информации по радио частоте на дистанцию до нескольких сотен метров. Инспектор с приемником заданной частоты, оказываясь в радиусе действия прибора, регистрирует полученные данные и направляет их в теплоснабжающую организацию.

Как правило, тепловые счетчики снабжены системой самотестирования на выявление неточностей. Вычислитель с обусловленной периодичностью запрашивает подсоединенные датчики и в случае их неисправности фиксирует ошибку, ее код отправляет на дисплей и записывает информацию о ее появлении в архив.



Среди часто распространенных ошибок, регистрируемых теплосчетчиком, можно выделить:

  • повреждение или неверный монтаж датчика температуры;
  • повреждение или неправильную установку прибора расхода;
  • попадание воздуха в проточной части
  • небольшой заряд элемента питания
  • разница температур при отсутствии расхода больше 1 часа.

Все счетчики тепла отмечают в архиве информацию о собранных показаниях тепловой энергии, объема и времени работы с ошибкой на определенный день месяца. В отдельных теплсчетчиках есть возможность выставить дату записи показаний, а в некоторых и частоту.

Думаю, максимально нужную информацию о том, как подобрать и не ошибиться со счетчиком тепла вам сегодня выложил.

До новых встреч.

Этой статьёй стоит поделиться с друзьями. Жми!

alemaksi.ru

принцип работы и установка :: SYL.ru

Какое-то время назад коммунальные услуги были вполне доступными по стоимости, но теперь они могут сильно ударить по семейному бюджету. Хорошо, если останутся финансы на другие необходимые нужды. В таких случаях приходится экономить, а в некоторых ситуациях - устанавливать теплосчетчики на отопление, поскольку большая часть денег тратится именно на этот вид коммунальных услуг.

Но насколько можно сэкономить на таких приборах учета тепловой энергии? Какие бывают разновидности и можно ли провести самостоятельный монтаж или лучше доверить эту работу опытным специалистам? Попробуем разобраться в этих и некоторых других вопросах.

Вынужденная мера

Возросшая стоимость на отопление вынуждает многих владельцев квартир устанавливать счетчики тепла. И если раньше их ставили единицы потребителей за неимением надобности, то теперь желающих сэкономить становится больше. К тому же никто не может дать гарантию, что через некоторое время стоимость отопления вновь не повысится. С каждым годом она только растет. Таким образом, становится понятно, что это вынужденная мера.

Установка таких приборов, как теплосчетчики на отопление, актуальна еще и по той простой причине, что коммунальные службы формируют тарифы по утвержденным нормам, а не по факту использования. Со счетчиком же ежемесячный платеж будет рассчитываться по действующим тарифам согласно его показаниям.

Преимущества установки приборов учета тепла

Помимо того что прибор учета тепла позволяет производить оплату в соответствии со снимаемыми показаниями, он также имеет некоторые другие плюсы. К характерным преимуществам можно отнести следующее:

  • Индивидуальные системы позволяют производить регулировку поставляемого теплоносителя. Делать это можно вручную, но если имеется в наличии электронная система, то она сделает это автоматически.
  • Есть возможность контролировать тепло в доме или квартире. Особенно актуально это в весеннее время года, когда отопление работает в полную силу, а на улице уже стоит теплая погода.
  • С помощью этих приборов можно обнаружить имеющиеся проблемы с отопительной магистралью (засорение и прочие неполадки). Это приводит к повышенному расходу тепла, что сразу отразится в показаниях счетчика.

Стоит учесть, что устанавливаемые теплосчетчики на отопление в многоквартирном доме не дают возможности экономить на теплоносителе. Основное их назначение заключается в сбережении финансовых средств. То есть производить платеж именно за то количество тепла, которое потребляется. Размер этой экономии может составлять от 25 до 50%.

Разновидности устройств

Если возникло желание установить счетчики тепла, не помешает узнать, какие их разновидности существуют. Но прежде стоит уточнить, что практически любой прибор состоит из нескольких составляющих:

  • датчиков;
  • устройств по расходу, давлению и сопротивлению;
  • устройств, вычисляющих получаемое количество тепла.

Состав для каждого конкретного комплекта определяется и утверждается в индивидуальном порядке.

В остальном счетчики подразделяются на следующие виды:

  • Электромагнитные.
  • Механические (тахометрические).
  • Ультразвуковые.
  • Вихревые.

Помимо этого, исходя из области применения, счетчики могут быть домовыми (промышленными) и квартирными. Рассмотрим их подробнее, чтобы понять принцип работы.

Электромагнитный учет тепла

Принцип работы теплосчетчика на отопление многоквартирного дома основывается на явлении, которое называется электромагнитной индукцией. В конструкцию прибора входит несколько магнитов, которые создают одноименное поле, а в него попадает жидкий теплоноситель. Как известно еще со школы, вода является диэлектриком только в чистом виде, чего практически не бывает в природе. В трубах отопления течет жидкость, в составе которой присутствуют некоторые элементы из периодической системы. А значит, это уже проводник.

При прохождении теплоносителя сквозь магнитное поле происходит формирование электрического тока. Причем его значение пропорционально скорости потока жидкости. Возникающий ток по проводам поступает в вычислительное устройство. А поскольку расход воды определяется им путем измерения разницы величин тока (они обычно небольшие), такие приборы нуждаются в правильной установке.

Но помимо правильного монтажа для них важно наличие особенных условий эксплуатации. Показания окажутся неточными, если теплосчетчики на отопление в многоквартирном здании плохо подключены либо в месте соединения проводов будет возникать дополнительное сопротивление. Также на показания влияет содержание в теплоносителе включений железа.

Несмотря на эти минусы, плюсы все же присутствуют. Прежде всего, такие приборы никак не влияют на давление потока в системе отопления. А точность измерения довольно высокая, благодаря чему приборы очень популярны.

Механический (тахометрический) учет тепла

Самые простые устройства – это механические, которые выигрывают в цене у своих конкурентов. Их принцип действия понять несложно: в качестве измерителя выступает вращающийся элемент (крыльчатка или маленькая турбина).

В движение его приводит поток теплоносителя, благодаря чему и производится учет расхода воды. Большинство механических счетчиков комплектуются двумя расходомерами (на входном и выходном канале), термометрами сопротивления и тепловычислителем. При необходимости приборы оснащаются датчиками давления.

К сожалению, эти теплосчетчики на отопление в квартире не лишены некоторых недостатков. Во-первых, нужно перед прибором в обязательном порядке устанавливать фильтр. Во-вторых, происходят значительные гидравлические потери в сравнении с другими аналогами. В-третьих, механические счетчики наиболее чувствительны к качеству теплоносителя. То есть если вода жесткая, то использовать эти приборы не рекомендуется. В противном случае частички окалины, ржавчины или накипи быстро забьют фильтр или вовсе выведут из строя прибор.

Ультразвуковой учет тепла

Ультразвуковые аналоги отличаются высокой стоимостью и оригинальным принципом работы. Он основывается на измерении скорости прохождения ультразвуковой волны сквозь толщу воды в зависимости от скорости потока теплоносителя. То есть расход определяется временем, за которое сигнал проходит от излучателя к приемнику. В таких приборах важно, чтобы эти два устройства располагались строго друг напротив друга.

Несмотря на дороговизну, такие теплосчетчики на отопление в квартире пользуются немалым спросом. И все в силу характерных преимуществ – потери давления в системе отопления практически не наблюдаются или же они ничтожно малы, так как не оказывается сопротивление движению потока воды. У них высокая точность измерения, что важно.

К минусам можно отнести некоторые моменты:

  • чувствительность к качеству теплоносителя;
  • необходимость в относительно длинных участках трубопровода.

Присутствующая грязь и накипь может сильно влиять на конечные показания счетчика. Как показывает практика, такие приборы учета актуальны на объектах с трубопроводом большого диаметра (котельные, к примеру).

Вихревой учет тепла

Вихревые приборы учета тепла отличаются особенным строением. Поперек трубы расходометра находится призма, которая является препятствием на пути жидкости теплоносителя. При этом образуются вихри, количество которых напрямую зависит от скорости потока воды. Число вихрей регистрируется датчиками, расположенными чуть далее призмы. И чем быстрее поток, тем большее количество вихрей образуется. На этом основывается принцип работы теплосчетчика на отопление подобного типа.

Минусы данных приборов заключаются в наличии призмы и требовании к качеству воды. Причем из-за треугольного препятствия происходит потеря давления в системе теплоснабжения. Вероятно, по этой причине такие счетчики менее распространены, чем прочие.

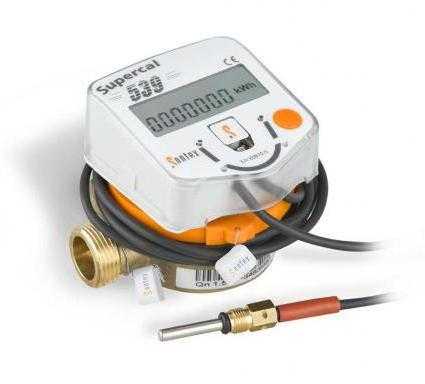

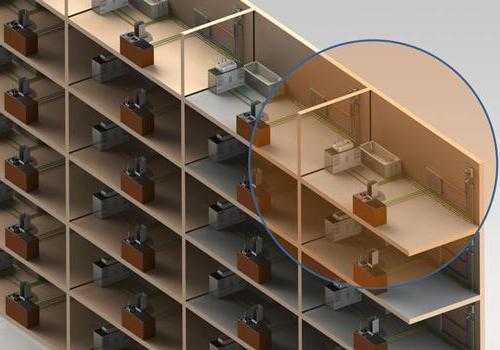

Квартирные приборы учета

Такие счетчики имеют небольшой диаметр канала, который не превышает 20 мм. Диапазон измерений находится в пределах от 0,6 до 2,5 м3/ч, точность показаний очень высокая. Они могут устанавливаться в квартирах или домах, имеющих индивидуальное отопление. В устройство любого прибора включен тепловычислитель и счетчик горячей воды, которые дополняют друг друга.

Измерение производится, основываясь на расходе теплоносителя, а также на разнице температуры между входной и выходной трубами отопления. Осуществляется это следующим образом: на водяной счетчик устанавливается тепловычислитель, от которого отводятся два провода с термодатчиками. Один из датчиков устанавливается на подводящей трубе, а другой – на отводящей. В итоге прибор, собирая нужные сведения, при помощи специальных расчетов производит точное определение количества потребляемого тепла.

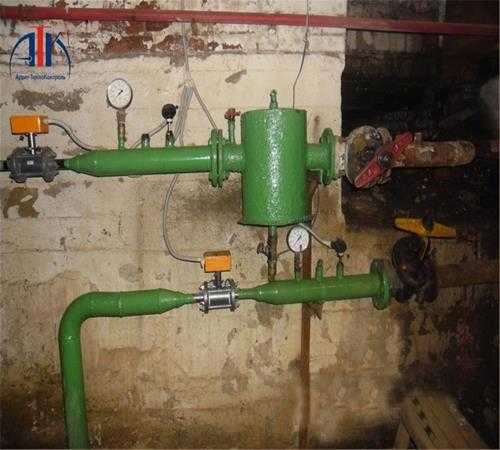

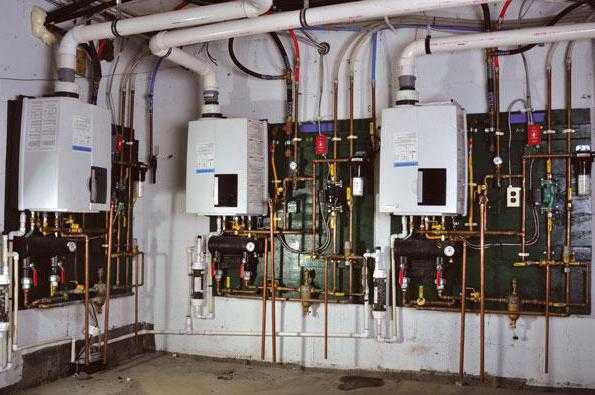

Домовые приборы учета

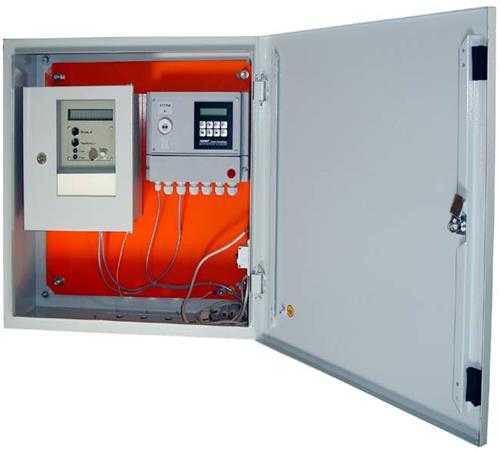

Домовые теплосчетчики на отопление обычно устанавливаются на производственных объектах или жилых зданиях с центральной системой теплоснабжения. По своему строению они похожи на квартирные приборы учета тепла. Расчет расхода теплоносителя производится по аналогичной схеме, только уже не для отдельной квартиры, а для целого дома или конкретного подъезда.

Такие счетчики, в отличие от квартирных, имеют больший диаметр канала (около 300 мм), и, соответственно, они крупнее по габаритам. Но на этом различия и оканчиваются, во всем остальном они схожи, включая и такой параметр, как диапазон измерения.

Монтаж домовых приборов имеет некоторые преимущества. Конечно, стоимость такого счетчика на порядок выше, чем индивидуального, но в данном случае расходы делятся между жильцами всего дома или подъезда, что подразумевает выгоду для каждого. Показания прибора будут рассчитываться также в зависимости от количества жильцов.

Решение установить домовые теплосчетчики на отопление обычно принимается на собрании, на котором выбирается лицо, ответственное за приобретение прибора учета и его монтаж. На него же ложатся все обязанности по сбору ежемесячной оплаты и передаче ее коммунальной службе.

Особенности монтажа

Непосредственный процесс установки не так сложен, и его можно выполнить самостоятельно. Но предварительно необходимо оформить некоторые документы, чтобы все было на законном основании. Прежде всего, нужно обратиться в обслуживающую дом компанию за получением разрешения на установку прибора учета тепла. Кроме самого заявления нужен еще ряд бумаг:

  • документы на жилплощадь;
  • техпаспорт квартиры;
  • согласие остальных жильцов (иногда оно не требуется).

Далее нужно получить ТУ (технические условия) у организации, которая поставляет тепло в здание. В документе отражены требования, необходимые для подключения прибора учета. Также в нем должны быть указаны параметры теплоносителя (температура, давление). Это поможет определиться с выбором устройства.

Приобретать теплосчетчик на отопление квартирный следует у проверенной компании, которая по первому требованию может предъявить сертификат качества. В ходе совершения покупки не стоит забывать про товарный и кассовый чек.

В дальнейшем потребуется разработка индивидуального проекта и подготовка технической документации. Для решения этого вопроса стоит привлечь ответственную компанию. Для надежности стоит поинтересоваться у ее владельца, имеется ли в наличии соответствующая лицензия. После подготовки проекта нужно согласовать весь пакет документов с компанией, снабжающей дом теплом. После этого можно произвести монтаж прибора силами той же организации, что составляла проект, или обратиться в другую. На этот вид работы у нее тоже должна быть лицензия.

После установки следует составить новый договор с теплоснабжающей службой в связи с новым тарифом. Также нужно, чтобы сотрудник управляющей компании (ЖЭК или ТСЖ) провел опломбировку теплосчетчика и подписал акт приема прибора.

Можно сэкономить время и обратиться в одну организацию за оформлением необходимого пакета документов, которая занимается подобной деятельностью. Однако это потребует существенных финансовых затрат, и если есть время, лучше подготовить все документы самостоятельно.

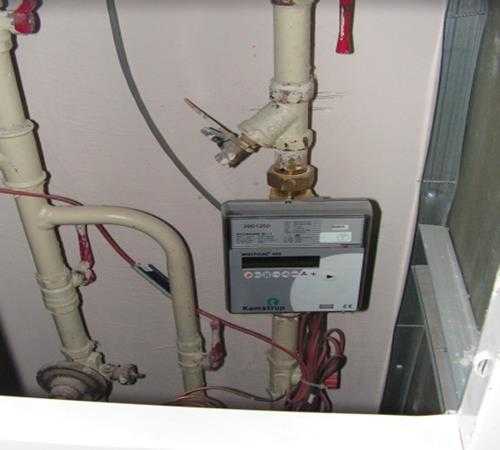

Самостоятельная установка

Установка теплосчетчиков на отопление в многоквартирном доме состоит из нескольких последовательных операций. Для начала нужно хорошо промыть трубопровод, чтобы удалить все засорения. И только после этого можно переходить к установке проточной части прибора. Монтируется прибор на горизонтальном или вертикальном участке трубы. При несовпадении диаметра трубы с размерами канала прибора следует воспользоваться переходниками.

Приточное устройство нужно располагать так, чтобы направление стрелки совпадало с направлением потока жидкости. Соединения должны быть плотными, чтобы выдерживать давление 1,6 МПа во избежание протечек. Для этого нужно использовать только новые прокладки и уплотнители.

При установке измерительного блока следует убедиться в отсутствии воды и давления в отопительной системе, а запорная арматура должна быть закрыта. Стоит позаботиться об установке шаровых кранов до и после счетчика. С данным элементом прибора, которая ставится в проточную часть, стоит проявить осторожность.

В завершение остается установить оба термопреобразователя. Один из них монтируется в измерительный патрон, а другой - в гильзу с использованием теплопроводящей пасты. Завершается установка теплосчетчиков на отопление пломбированием прибора и выдачей акта приемки.

Теперь можно оплачивать тепло согласно показаниям установленного прибора учета. Напоследок стоит сказать, что рациональнее поручать монтаж квалифицированным специалистам, чтобы избежать разного рода неприятных нюансов.

www.syl.ru

Как работает счетчик отопления принцип работы

Сегодня счетчик на отопление очень выгоден, так как такое устройство позволяет экономить денежные средства. Это происходит, потому что после его установления плата за тепло будет осуществляться по тарифам. А значит, счетчик будет считать исключительно, количество тепловой энергии, которое поступает, и не нужно будет переплачивать. По мере того как растут цены, люди все больше задумываются, как сэкономить.

Немаловажным пунктом расхода в каждой семье является оплата за теплоэнергию. Для экономии в этом направлении есть тепловой счетчик отопления.

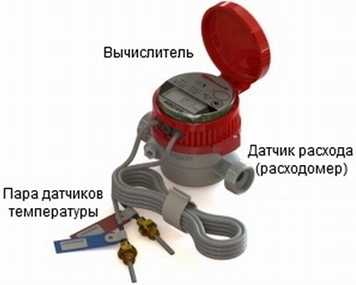

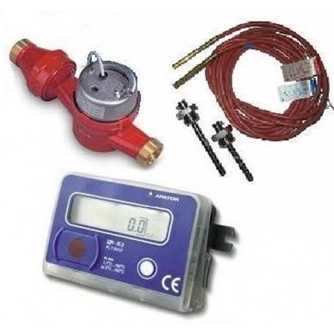

Покупая счетчик для отопления, в его комплекте есть (рис.1):

  • Непосредственно счетчик, то есть устройство, которое считает количество теплоносителя.
  • Датчики температуры. Их должно быть 2. Они подают показания про температуру нагрева воды, которые поступают в основной электронный модуль.
  • А также другие комплектующие, которые идут в комплекте индивидуально, зависимо от вида прибора.
Рис. 1 Комплектация устройства

Принцип работы теплового устройства

Теплосчетчик устанавливается для того, чтобы определить количество воды, то есть теплоносителя, а также сделать замер его температуры. Как правило, тепловой прибор устанавливается на горизонтальную трубу. При этом работать будет всего один прибор отопления на всю квартиру. Но если разводка труб вертикальная (отдельный стояк на каждую батарею), а такой трубопровод в большинстве старых многоэтажных домов. В этой ситуации на каждую батарею ставится отдельный прибор.

Факторы, которые могут повлиять на погрешность счетчика отопления:

  • Если есть тепловая разница меньше +30°;
  • Если нарушена циркуляция теплоносителя, а именно малый расход.
  • Неправильная установка, то есть неправильно установлены датчики температуры, не правильное направление счетчика;
  • Плохое качество воды и труб, то есть жесткая вода, и различные примеси в ней (ржавчина, песок и т.д.).

Виды тепловых приборов отопления

К основным видам теплосчетчиков можно отнести:

  • Тахометрический или механический;
  • Ультразвуковой;
  • Электромагнитный;
  • Вихревой.

А также есть еще классификация по области применения. Например, промышленные или индивидуальные.

Промышленный теплосчетчик отопления – это общедомовой (в многоквартирных домах) аппарат, еще его устанавливают на производственных объектах. Этот агрегат имеет большой диаметр от 2,5 см до 30 см. Диапазон количества теплоносителя – от 0,6 до 2,5 м3 в час.

Индивидуальный прибор отопления – это тот агрегат, который устанавливают внутри квартиры. Он отличается тем, что его каналы имеют небольшой диаметр, а именно не более 2 см. А также диапазон количества теплоносителя становит от 0,6 до 2,5 м3 в час. Этот счетчик имеет в комплектации 2 устройства, а именно, тепловычислитель и счетчик для горячей воды.

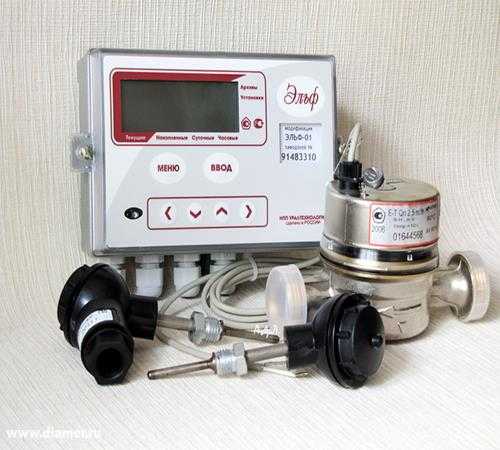

Механический теполосчетчик отопления

Этот прибор измеряет, сколько горячей воды прошло через подающую трубу. Поток воды приводит в движение механизм (вращательное движение). Этот счетчик доступнее остальных по цене. Но есть и такие негативные факторы, как то, что этот счетчик чувствителен к загрязнениям, например, к образованию ржавчины, грязи, окалины. Что бы предотвратить это, нужно устанавливать специальный магнитно-сетчатый фильтр.

Рис. 2 Механическая модель теплового
устройства

В комплекте такой прибор имеет тепловычислитель, а также водосчетчик роторного типа (рис. 2).

Виды механических устройств:

  • Крыльчатый;
  • Винтовой;
  • Турбинный.

К основным плюсам этой модели можно отнести низкую цену, питание от батареек, а также они достаточно просты в эксплуатации.

Минусы:

  • Чувствительность устройства к гидроударам;
  • Механизм этого прибора быстро изнашивается;
  • Из-за него увеличивается давление в системе отопления;
  • Механические модели не хранят информацию, собранную за сутки.

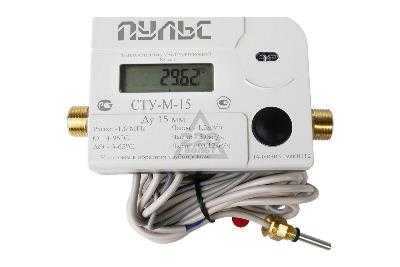

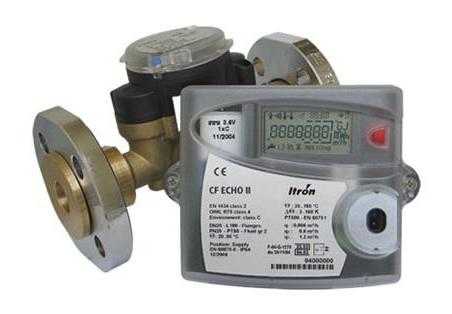

Ультразвуковой теплосчетчик отопления

Этот вид счетчиков наиболее часто устанавливается как общий прибор для многоквартирных домов. Принцип его работы заключается в ультразвуковом сигнале, благодаря которому прибор, собственно, и делает замеры (с помощью датчика). Этот сигнал пропускается через воду. Комплектация этого устройства состоит из излучателя и прибора, который подает сигнал. Устанавливаются эти комплектующие один напротив другого.

Рис. 3 Ультразвуковой прибор

Ультразвуковое устройство лучше устанавливать в домах с новым трубопроводом, так как он очень чувствительный к загрязнениям.

Есть такие виды ультразвуковых теплоизмерителей:

  • Частотный;
  • Доплеровский;
  • Временный;
  • Корреляционный.

Каждый из этих видов дает точные показания, только если вода чистая и без примесей. Любые загрязнения или даже воздушные пузыри влияют на показания.

К плюсам этого счетчика относятся информативность, которая достигается благодаря жидкокристаллическому дисплею и то, что при установке этой модели не увеличивается гидравлическое давление.

Но есть и такой минус в работе ультразвукового прибора: если подача электроэнергии нестабильна, то подключают его через UPS.

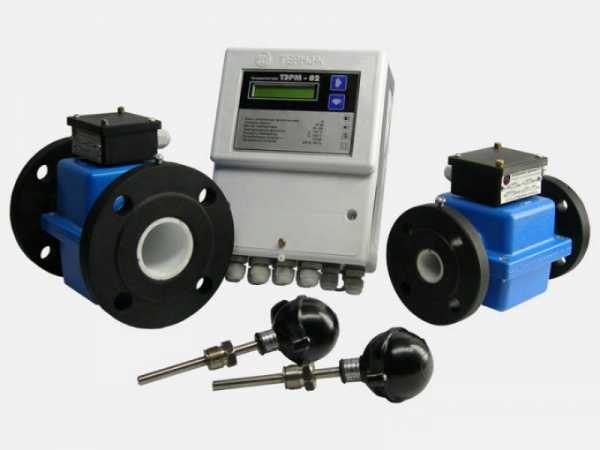

Электромагнитный счетчик отопления

Это дорогая модель тепловых приборов, и относится к самым точным приборам. Принцип работы электромагнитного счетчика заключается в прохождении теплоносителя через прибор, при этом электромагнитное поле, проводит слабый ток. Это устройство нужно обслуживать, то есть периодически очищать.

Рис. 4 Электромагнитные
теплоизмерители

Электромагнитный прибор состоит из 3 основных частей:

  • Первичный преобразователь;
  • Электронный блок, который может работать как от батареек, так и от сети;
  • Температурные датчики.

При этом электромагнитный тепловой прибор может быть установленным в любом положении (горизонтальное вертикальное, или под углом), но это только в случае, когда область где установлен счетчик, постоянно заполнена теплоносителем.

Если диаметр трубы не совпадает с диаметром фланца прибора, то можно использовать переходники.

Вихревой прибор отопления

Этот счетчик можно устанавливать на трубы, как горизонтального типа, так и вертикального. Принцип работы заключается в измерениях о скорости и количестве вихрей. То есть, это помеха на пути потока воды, вода огибает помеху и вследствие этого создаются вихри. Он не чувствителен к проявлению различных засорений, например, ржавчина, окалина и т.д. Неправильные показания этот счетчик может выдавать только в случае, если в системе есть воздух.

Комплектация вихревого прибора отопления:

  • Счетный механизм;
  • Корпус;
  • Пластины;
  • Теплообтекатель;
  • Фильтр.
Рис. 5 Вихревой прибор

Устанавливается вихревой счетчик горизонтально между двумя трубами.

Установка счетчика отопления

Есть специальные компании, которые выполняют монтаж теплосчетчиков, а именно:

  • Они делают проект;
  • Подают документы в соответствующие органы, для получения разрешения;
  • Устанавливают счетчик и сразу регистрируют его;
  • Далее должны проводиться тестовые испытания и прибор сдается в эксплуатацию.

Если счетчик не зарегистрирован должным путем, то его показания не учитываются. Для уплаты по счетам нужно подавать показатели, и в квитанции приходит сумма по установленному тарифу.

В разработанном проекте должны быть включены такие моменты:

  • Устройство (вид) модели для конкретной системы отопления;
  • Необходимые расчеты по расходам теплоносителя, а также расчеты тепловой нагрузки;
  • Должна быть схема отопительной системы, с указанием места, где будет устанавливаться счетчик;
  • Должно быть рассчитано сопротивление гидравлики прибора;
  • Расчет возможных тепловых потерь;
  • А также обязательно расчет растрат за теплоэнергию.

Проверка счетчиков отопления

Изначально качественный счетчик продается уже первично протестированным. Это происходит на заводе, и подтверждением этому является клеймо, на котором есть запись. Эта запись должна соответствовать записям в документации. В документах также должен быть указан срок, то есть межповерочный интервал. Если этот срок истек нужно обратиться в соответствующую организацию, которая устанавливает и поверяет их, или в сервисный центр завода. Есть организации, которые установив счетчик, и дальше работают над техническим обслуживанием прибора.

Статьи по теме:

Байпас в системе отопленияБалансировочный клапан для системы отопленияВоздушный клапан на отопление

kotlomaniya.ru

Счетчик на отопление в квартиру: как работает система

Постоянно растущие тарифы на отопление мотивируют население на установку приборов учета потребленного тепла. Это позволяет оплачивать реально израсходованную на отопление квартиры энергию, а не среднюю по дому, вычисленную на основании показаний предыдущих месяцев и квадратуры жилья.

К тому же, при усредненной оплате не учитываются перепады температуры в трубах, воздушные пробки или иные причины, понижающие температуру. Устанавливая тепловые счетчики на отопление, вы всегда будете в курсе объема поставленной энергии, но даже тогда может возникнуть вопрос: «Почему теплосчетчик много насчитывает?». Причина — отсутствие терморегулятора, который позволяет контролировать температуру исущественно экономить на оплате коммунальных услуг.

Принцип работы

Прежде чем заняться установкой прибора, необходимо разобраться, как работает счетчик на отопление в квартиру. Он устанавливается на подающий или обратный трубопровод, измеряя скорость, объем, массу и температуру жидкости, которая протекает через функциональные узлы.

Сначала анализируется горячая вода на входе в систему. При прохождении радиаторов отопления, установленных в квартире, часть тепла «уходит» в воздух, нагревая его до определенной температуры. Количество потерянного тепла измеряется при помощи двух датчиков, первый установлен на подающей трубе, второй — на исходящей. Разность их показателей учитывается вычислителем при проведении расчетов.

Второй важный показатель для понимания принципа работы теплового счетчика — масса теплоносителя (некоторые модели теплосчетчиков учитывают объем). В закрытых отопительных системах она должна оставаться практически неизменной на входе и выходе. В открытых — к потерявшей часть температуры воде, добавляется горячий теплоноситель, чтобы нагреть жидкость до нужного значения. Если отопление в доме совмещено с горячим водоснабжением, то прибор учтет использованную жильцами воду.

Принцип работы теплосчетчика основан на следующей формуле: Q=C*M*T. Где:

  • C — величина, которая обозначает удельную теплоемкость жидкости.
  • M— масса теплоносителя.
  • T — разность температуры воды на входе и выходе из системы.

Указанные значения измеряются датчиками, которые смонтированы в корпусе аппарата или вынесены для установки на трубопроводах. Окончательный подсчет ведет вычислитель, который заносит полученные данные в архив. В зависимости от модели оборудования, архивные значения снимаются через прямое подключение ПК, флеш‑накопителя или принтера, либо передаются посредством радиосигнала, GSM-модуля или отправляются через Ethernet — промышленную цифровую сеть.

Важно помнить, что принцип работы счетчика тепла в квартире не позволяет установить его в любом здании. Если в доме смонтирована система вертикальной разводки отопления, когда на одну жилплощадь приходится несколько стояков, то покупка прибора учета тепловой энергии нерациональна, потому что понадобится ставить его на каждый стояк. В таком случае затраты, даже при жесткой экономии, не окупятся за расчетное время эксплуатации приборов.

Необходимо отметить, что принцип работы счетчика на отопление подразумевает установку в зданиях с горизонтальной разводкой. Эта система с одним стояком на дом, от которого отходят трубы на каждый этаж. При такой схеме движение теплоносителя в трубах последовательно, а все радиаторы связаны в единый отопительный узел.

Устройство прибора

Рассматривая, как работает счетчик отопления, необходимо разобраться в интегрированных узлах устройства и роли, которую они выполняют. Стандартные модели имеют три основных элемента:

  • Расходометр.
  • Датчики учета температуры.
  • Вычислительный узел.

Первый узел основной, на точности его значений базируется все последующие расчеты, и если в показания расходометра вкралась ошибка, то впоследствии это серьезно увеличит погрешность. Устройство измеряет количество поступающей и уходящей горячей воды, высчитывает разницу между этими величинами и передает данные вычислителю.

Температурный счетчик на отопление производит замер нагретого теплоносителя при погружении в жидкость на входящей и исходящей трубах. С его помощью вычислительный узел определяет количество тепловой потери в процессе прохождения через систему отопления на конкретном участке.

Опишем, теплосчетчик с чего состоит. Это соединение из электронного микропроцессора и системы получения данных с остальных устройств. Он высчитывает потребление тепловой энергии за отчетный период, выводит данные на экран, создает, хранит и передает на считывающее устройство разнообразные архивы полученных значений на основании настроек, которые вводит оператор при первом запуске.

Помимо основных элементов, в устройство счетчиков тепловой энергии в многоквартирных домах входит аккумулятор. Он обеспечивает функционирование электронной части прибора в случае отключения стороннего источника питания. В зависимости от модели и производителя, средний срок работы батареи составляет 10 лет.

Виды теплосчетчиков, принцип работы приборов учета теплоты

Выбирать тепловой счетчик для отопления необходимо с полным пониманием, плюсов и минусов отдельных типов прибора. От этого зависит продолжительность их службы, затраты, необходимые на покупку, монтаж и регистрацию прибора, а также дополнительные суммы, которые могут понадобиться для обеспечения бесперебойного функционирования оборудования.

Существует четыре вида счетчиков:

  • Механические или тахометрические.
  • Ультразвуковые.
  • Электромагнитные.
  • Вихревые.

Чаще всего в квартирах устанавливаются первые два варианта, но и остальные обладают плюсами, которые позволяют рассматривать их в качестве альтернативы.

Объяснение, как считает теплосчетчик первого типа, базируется на принципе преобразования поступательной силы водяного потока в механическое вращение измерительного узла. Среди всех видов приборов, тахометрические анализаторы отличаются самой низкой стоимостью. Среди плюсов механики стоит отметить простоту прибора, которая подразумевает высокую надежность и долговечность использования. Поэтому базовые вложения окупаются за самый короткий срок. Но есть и минусы, главным среди которых является зависимость от качества воды. Жесткая, с высоким содержанием соли и примесей, она нарушает работу прибора. Поэтому обязательна установка фильтра перед местом вхождения воды в область учета прибора, а это дополнительные траты. Несмотря на недостаток, механические счетчики остаются одними из самых популярных видов. Среди всего многообразия производителей, потребители отмечают продукцию компаний «Пульсар», «Комбик», Elf.

Далее рассмотрим, как работает счетчик тепловой энергии с ультразвуковым измерителем. Принцип учета тепловой энергии основан на считывании времени прохождения ультразвуковой волны от излучателя до приемника. Сигнал отправляется сквозь поток теплоносителя и, в зависимости от его скорости, через определенный промежуток времени считывается датчиком. Благодаря тому, что регистрирующие элементы не входят в непосредственный контакт с водяным потоком, уменьшается их износ и увеличивается срок службы.

Как считает тепловой счетчик отопление: если механический измеритель располагается в чистой трубе, а вода не загрязнена примесями, то его точность максимальна среди всех четырех типов приборов, но известковые отложения, воздушные пузыри и прочие препятствия вносят существенные погрешности в работу оборудования.

Дополнительным минусом станет зависимость от постоянного источника питания. В регионах, где наблюдаются частые перебои электроэнергии, полноценная эксплуатация ультразвукового счетчика нерациональна, потому что придется устанавливать дополнительный аккумулятор. Пользователи отмечают высокое качество продукции от Krohne и UltraHeat.

Третьим вариантом являются электромагнитные теплосчетчики на отопление в многоквартирном доме, принцип работы, которых основан на прохождении водяного потока через магнитное поле. Для его генерации в приборе устанавливается катушка индуктивности. Вычисление количества энергии базируется на способности жидкости производить напряжение в области с установленными на разных концах электродами.

Приборы этой категории очень чувствительны к качеству монтажа и чистоте жидкости, которая протекает через магнитное поле. Наличие примесей, особенно металлических, приводит к увеличению силы тока, следовательно, полученные во время измерений значения, не отличаются точностью, и придется оплачивать несуществующие Гкал.

Несмотря на недостаток, профессиональная установка, дополненная фильтрационным оборудованием, позволяет получить высокую точность метрологических измерений. Оборудование успешно функционирует в одно- и двухканальных системах и может применяться не только в частных домовладениях, но и на производственных объектах. Высокое качество изготовления демонстрируют компании Proline, Optiflux и «Прамер».

Принцип работы счетчика тепла четвертого типа основывается на физическом явлении — образовании завихрения потока жидкости после прохождения любого препятствия. Схема теплосчетчика включает три элемента:

  • Призмы треугольной формы.
  • Измерительного электрода.
  • Магнита.

Рассмотрим, как работает счетчик тепла. Первая деталь устанавливается в трубе поперек течения водяного потока и образует постоянное препятствие. После него монтируется электрод, замеряющий физические параметры завихрения. Магнит устанавливается на наружной части трубы и необходим для создания магнитного поля. При прохождении через призму на определенной скорости, теплоноситель образует явление, которое называется «дорожкой Кармана». При этом появляется пульсация давления водяного потока. Ее замер и сопоставление с внесенными в память значениями, позволяет вычислить объем протекающей горячей воды.

Объяснить, как работает тепловой счетчик на отопление, недостаточно, выбор должен основываться на положительных и отрицательных чертах вихревого оборудования. К плюсам относится невосприимчивость к содержанию примесей и образованию накипи в трубах, а также возможность установки на горизонтальном или вертикальном участке отопительной системы. Среди минусов стоит отметить скорость водяного потока, если она ниже определенного значения, прибор не будет корректно считывать объем протекающей жидкости. Компании «Эталон» и Rosemount, по отзывам пользователей, производят лучшее оборудование этой категории.

Монтаж измерительных приборов, к кому обратиться?

После определения вида теплосчетчиков в системе отопления следует со всей серьезностью подойти к выбору организации, которая произведет установку. От качества работы зависит продолжительность работы, частота ремонта и проведения внеплановых проверок.

Выбирая профильную компанию, заказчик избавляется от необходимости разработки проекта, общения с государственными органами, ответственными за его согласование и введение в эксплуатацию.

metrit.ru

Принцип работы счетчика тепла - Всё об отоплении

Как работает тепловой счетчик, виды и характеристики этих устройств

Сегодня счетчик на отопление очень выгоден, так как такое устройство позволяет экономить денежные средства. Это происходит, потому что после его установления плата за тепло будет осуществляться по тарифам. А значит, счетчик будет считать исключительно, количество тепловой энергии, которое поступает, и не нужно будет переплачивать. По мере того как растут цены, люди все больше задумываются, как сэкономить.

Немаловажным пунктом расхода в каждой семье является оплата за теплоэнергию. Для экономии в этом направлении есть тепловой счетчик отопления.

Покупая счетчик для отопления, в его комплекте есть (рис.1):

  • Непосредственно счетчик, то есть устройство, которое считает количество теплоносителя.
  • Датчики температуры. Их должно быть 2. Они подают показания про температуру нагрева воды, которые поступают в основной электронный модуль.
  • А также другие комплектующие, которые идут в комплекте индивидуально, зависимо от вида прибора.

Рис. 1 Комплектация устройства

Принцип работы теплового устройства

Теплосчетчик устанавливается для того, чтобы определить количество воды, то есть теплоносителя, а также сделать замер его температуры. Как правило, тепловой прибор устанавливается на горизонтальную трубу. При этом работать будет всего один прибор отопления на всю квартиру. Но если разводка труб вертикальная (отдельный стояк на каждую батарею), а такой трубопровод в большинстве старых многоэтажных домов. В этой ситуации на каждую батарею ставится отдельный прибор.

Факторы, которые могут повлиять на погрешность счетчика отопления:

  • Если есть тепловая разница меньше +30°;
  • Если нарушена циркуляция теплоносителя, а именно малый расход.
  • Неправильная установка, то есть неправильно установлены датчики температуры, не правильное направление счетчика;
  • Плохое качество воды и труб, то есть жесткая вода, и различные примеси в ней (ржавчина, песок и т.д.).

Виды тепловых приборов отопления

К основным видам теплосчетчиков можно отнести:

  • Тахометрический или механический;
  • Ультразвуковой;
  • Электромагнитный;
  • Вихревой.

А также есть еще классификация по области применения. Например, промышленные или индивидуальные.

Промышленный теплосчетчик отопления – это общедомовой (в многоквартирных домах) аппарат, еще его устанавливают на производственных объектах. Этот агрегат имеет большой диаметр от 2,5 см до 30 см. Диапазон количества теплоносителя – от 0,6 до 2,5 м3 в час.

Индивидуальный прибор отопления – это тот агрегат, который устанавливают внутри квартиры. Он отличается тем, что его каналы имеют небольшой диаметр, а именно не более 2 см. А также диапазон количества теплоносителя становит от 0,6 до 2,5 м3 в час. Этот счетчик имеет в комплектации 2 устройства, а именно, тепловычислитель и счетчик для горячей воды.

Механический теполосчетчик отопления

Этот прибор измеряет, сколько горячей воды прошло через подающую трубу. Поток воды приводит в движение механизм (вращательное движение). Этот счетчик доступнее остальных по цене. Но есть и такие негативные факторы, как то, что этот счетчик чувствителен к загрязнениям, например, к образованию ржавчины, грязи, окалины. Что бы предотвратить это, нужно устанавливать специальный магнитно-сетчатый фильтр.

Рис. 2 Механическая модель теплового
устройства

В комплекте такой прибор имеет тепловычислитель, а также водосчетчик роторного типа (рис. 2).

Виды механических устройств:

К основным плюсам этой модели можно отнести низкую цену, питание от батареек, а также они достаточно просты в эксплуатации.

  • Чувствительность устройства к гидроударам;
  • Механизм этого прибора быстро изнашивается;
  • Из-за него увеличивается давление в системе отопления;
  • Механические модели не хранят информацию, собранную за сутки.

Ультразвуковой теплосчетчик отопления

Этот вид счетчиков наиболее часто устанавливается как общий прибор для многоквартирных домов. Принцип его работы заключается в ультразвуковом сигнале, благодаря которому прибор, собственно, и делает замеры (с помощью датчика). Этот сигнал пропускается через воду. Комплектация этого устройства состоит из излучателя и прибора, который подает сигнал. Устанавливаются эти комплектующие один напротив другого.

Рис. 3 Ультразвуковой прибор

Ультразвуковое устройство лучше устанавливать в домах с новым трубопроводом, так как он очень чувствительный к загрязнениям.

Есть такие виды ультразвуковых теплоизмерителей:

Каждый из этих видов дает точные показания, только если вода чистая и без примесей. Любые загрязнения или даже воздушные пузыри влияют на показания.

К плюсам этого счетчика относятся информативность, которая достигается благодаря жидкокристаллическому дисплею и то, что при установке этой модели не увеличивается гидравлическое давление.

Но есть и такой минус в работе ультразвукового прибора: если подача электроэнергии нестабильна, то подключают его через UPS.

Электромагнитный счетчик отопления

Это дорогая модель тепловых приборов, и относится к самым точным приборам. Принцип работы электромагнитного счетчика заключается в прохождении теплоносителя через прибор, при этом электромагнитное поле, проводит слабый ток. Это устройство нужно обслуживать, то есть периодически очищать.

Рис. 4 Электромагнитные
теплоизмерители

Электромагнитный прибор состоит из 3 основных частей:

  • Первичный преобразователь;
  • Электронный блок, который может работать как от батареек, так и от сети;
  • Температурные датчики.

При этом электромагнитный тепловой прибор может быть установленным в любом положении (горизонтальное вертикальное, или под углом), но это только в случае, когда область где установлен счетчик, постоянно заполнена теплоносителем.

Если диаметр трубы не совпадает с диаметром фланца прибора, то можно использовать переходники.

Вихревой прибор отопления

Этот счетчик можно устанавливать на трубы, как горизонтального типа, так и вертикального. Принцип работы заключается в измерениях о скорости и количестве вихрей. То есть, это помеха на пути потока воды, вода огибает помеху и вследствие этого создаются вихри. Он не чувствителен к проявлению различных засорений, например, ржавчина, окалина и т.д. Неправильные показания этот счетчик может выдавать только в случае, если в системе есть воздух.

Комплектация вихревого прибора отопления:

  • Счетный механизм;
  • Корпус;
  • Пластины;
  • Теплообтекатель;
  • Фильтр.

Рис. 5 Вихревой прибор

Устанавливается вихревой счетчик горизонтально между двумя трубами.

Установка счетчика отопления

Есть специальные компании, которые выполняют монтаж теплосчетчиков, а именно:

  • Они делают проект;
  • Подают документы в соответствующие органы, для получения разрешения;
  • Устанавливают счетчик и сразу регистрируют его;
  • Далее должны проводиться тестовые испытания и прибор сдается в эксплуатацию.

Если счетчик не зарегистрирован должным путем, то его показания не учитываются. Для уплаты по счетам нужно подавать показатели, и в квитанции приходит сумма по установленному тарифу.

В разработанном проекте должны быть включены такие моменты:

  • Устройство (вид) модели для конкретной системы отопления;
  • Необходимые расчеты по расходам теплоносителя, а также расчеты тепловой нагрузки;
  • Должна быть схема отопительной системы, с указанием места, где будет устанавливаться счетчик;
  • Должно быть рассчитано сопротивление гидравлики прибора;
  • Расчет возможных тепловых потерь;
  • А также обязательно расчет растрат за теплоэнергию.

Проверка счетчиков отопления

Изначально качественный счетчик продается уже первично протестированным. Это происходит на заводе, и подтверждением этому является клеймо, на котором есть запись. Эта запись должна соответствовать записям в документации. В документах также должен быть указан срок, то есть межповерочный интервал. Если этот срок истек нужно обратиться в соответствующую организацию, которая устанавливает и поверяет их, или в сервисный центр завода. Есть организации, которые установив счетчик, и дальше работают над техническим обслуживанием прибора.

Байпас в системе отопления

Принцип работы теплосчётчика

Принцип работы теплосчётчика основан на вычислении количества тепла с использованием данных полученных от датчика расхода и двух датчиков температуры. Счётчик замеряет количество воды поступившее в систему отопления, температуру воды на входе и выходе из системы отопления.

Количество тепла определяется как произведение расхода теплоносителя прошедшего через систему отопления и разницы температур на входе и выходе из неё.

Q = G · (t1 — t2), Гкал/ч

где
G — массовый расход теплоносителя, т/ч;
t1 и t2 — температуры теплоносителя на входе в систему и на выходе из неё соответственно, °C.

Данные о расходе передаются на вычислитель от датчика расхода, данные о температуре передаются от двух датчиков температуры один из которых, устанавливается в подающий трубопровод системы отопления, а второй в обратный.

Вычислитель теплосчётчика на основе полученных данных определяет потреблённое количество тепла и заносит эти данные в архив. Данные о потреблённой тепловой энергии отображаются на жидкокристаллическом экране, либо могут быть сняты при помощи стандартного оптического интерфейса.

Что влияет на точность теплосчётчика

Погрешность счётчика при вычислении потреблённого тепла зависит от погрешностей расходомера, датчиков температуры и вычислителя обрабатывающего собранные величины.

Для квартирного учёта применяются счётчики с допустимой погрешностью при вычислении количества тепла в диапазоне от +/-6 до +/-10%. Подробнее о классах точности и погрешностях прибора найдёте в разделе Технические характеристики теплосчётчиков .

Реальная погрешность может быть больше базовой обусловленной техническими характеристиками комплектующих элементов. Погрешность прибора увеличивается если:

  • Разница температур между входом и выходом из системы составляет меньше 3°C.
  • Расход теплоносителя ниже минимального расхода указанного в технических характеристиках прибора.
  • Монтаж выполнен с нарушениями требований изготовителя (большинство производителей снимают с себя гарантийные обязательства, если счётчик был установлен нелицензированной организацией).

А вот и неприятный момент для любителей магнитного торможения прибора — современные счётчики тепла защищены от магнитных полей.

В чём измеряется потреблённое тепло

При расчёте тарифа, в качестве единицы тепловой энергии принята гигакалория (Гкал). Однако Гкал является внесистемной единицей измерения, которая широко использовалась ещё со времён СССР и осталась в наследие постсоветским странам.

Большинство теплосчётчиков изготавливаются в европе и при вычислении потреблённого тепла используют единицу внесённую в международную систему СИ — гигаджоуль (Gj) или общепринятую международную внесистемную единицу — киловатт час (kWh). Счётчики ведущие учёт в гигакалориях представленные на нашем рынке, изготавливаются либо в Украине, либо на отдельной линии для украинского потребителя, что вряд ли является их положительной особенностью.

Указанное различие не становится препятствием в расчётах с теплоснабжающей организацией, потому что и гигаджоули и киловатт часы переводятся в гигакалории простым умножением на коэффициент.

Съём данных с теплосчётчика

LCD дисплей все теплосчётчики оборудованы экраном для визуального съёма показаний простым переключением одной кнопкой между разделами меню.

OPTO передатчик включён в базовую комплектацию большинства приборов европейского производства и предназначен для съёма показаний с помощью OPTO головки и вывода их на ПК. Как правило OPTO датчик используется для получения и распечатки расширенных данных о работе теплосчётчика.

M-Bus модуль может входить в поставку счётчика и предназначен для подключения прибора в проводную сеть централизованного сбора показаний теплоснабжающей организацией. Несколько приборов объединяются в слаботочную (39V) сеть с помощью витой пары и подключаются к концентратору который опрашивает их с определённой периодичностью, формирует отчёт и выводит его на ПК, либо пересылает в теплоснабжающую организацию.

Radio модуль, также может входить в поставку теплосчётчика и предназначен для беспроводной передачи данных по радио частоте на расстояние до нескольких сотен метров. Инспектор с приёмником настроенным на заданную частоту, попадая в радиус действия прибора фиксирует полученные показания и передаёт их в теплоснабжающую организацию.

В некоторых европейских странах сбор показаний с приборов учёта возложен на службу сбора бытовых отходов, приёмник закрепляют на мусоровоз двигающийся по фиксированному маршруту и опрашивающий приборы установленные в этом районе.

Регистрация ошибок

Все счётчики тепла оборудованы системой самотестирования на наличие ошибок. Вычислитель с заданной периодичностью опрашивает присоединённые датчики и в случае их повреждения регистрирует ошибку, код ошибки выводит на дисплей и заносит данные о её появлении в архив.

Ниже приведены некоторые из возможных ошибок регистрируемых теплосчётчиком:

  • Повреждение датчика температуры
  • Повреждение датчика расхода
  • Неправильный монтаж датчиков температуры
  • Неправильный монтаж датчика расхода
  • Наличие воздуха в проточной части
  • Слабый заряд элемента питания
  • Положительная разница температур при отсутствии расхода на протяжении более 1 часа.

Архивирование показаний

Все тепловые счётчики фиксируют в архиве данные о накопленных значениях тепловой энергии, объёма и времени работы с ошибкой на заданный день месяца.

В некоторых теплосчётчиках можно настроить дату записи показаний, а в некоторых ещё и частоту. В Украине представлены тепловые счётчики с глубиной архива от 12 месяцев.

Принцип работы счетчика тепла

01 Январь 2015. Written by Super User. Posted in Полезные статьи

Теплосчетчики по своей природе бывают с механическим и ультразвуковым расходомером от чего и формируется стоимость квартирного теплосчетчика. Установка счетчика тепла производится как на подающий так и на обратный трубопровод системы отопления что разрешено заводом производителем. Как же работает теплосчетчик, тепловой счетчик в квартиру. Принцип работы основывается на количестве воды которая проходит через установленный тепловой счетчик и разнице температур теплоносителя в подающем и обратном трубопроводе. Как всем известно горячая вода попадает в батареи(радиаторы) и нагревает воздух внутри помещения от чего и получаем разницу температур воды на входе и выходе с квартиры.

Q — количество потреблённого тепла [Гкал]

m — массовый расход теплоносителя, [м 3 /час]

c — теплоемкость теплоносителя, [Гкал/кг⋅°С]

t1, t2 — температуры теплоносителя на входе в систему и на выходе из нее соответственно, [°С]

Данные теплосчетчика от датчика расхода воды передаются на вычислитель, а также к ниму поступают данные от двух датчиков температуры которые соответственно расположены в подающем и обратном трубопроводе Вычислитель обрабатывает исходные данные и сохранянт в архиве. Вся необходимая информация для пользователя передается на экран а также может быть считана системой сбора данных по радиоканалу или проводного Mbuss.

Формирование отчета:

Вы установили индивидуальный счетчик тепла (теплосчетчик) и сразу возникает вопрос как считывать информацию и формировать отчет для теплоснабжающей организации. Необходимо изучить инструкцию по эксплуатации установленого теплосчетчика где описано как правильно посмотреть нужную информацию. В зависимости от производителя теплосчетчика, тепловая энергия выводится на табло в разных физических величинах. Это необходимо, 1 Гкал = 4,187 ГДж = 1163 кВт/час, для правильного перевода тепловой мощности. Эксплуатирующая организация за частую выставляет счета согласно тарифу в Гкал, так что систему перевода необходимо понимать.

Каждому жильцу, который купил теплосчетчик, необходимо знать, что вместе с фактическими показаниями индивидуального счетчика тепла по квартире, необходимо оплачивать отопление мест общего пользования, такие как лестничные клетки, лифтовые, подвалы, в среднем 0,5 грн. за 1 м 2 собственной площади квартиры.

Методика расчета данного платежа исходит со следующих юридических документов:

Постанова від 21 липня 2005 р. N 630 Про затвердження Правил надання послуг з централізованого опалення, постачання холодної

та гарячої води і водовідведення та типового договору про надання послуг з централізованого опалення, постачання холодної та гарячої води і водовідведення.

Наказ 31.10.2006 N 359 Про затвердження Методики розрахунку кількості теплоти, спожитої на опалення місць загального користування багатоквартирних будинків, та визначення плати за їх опалення

Наказ 22.02.2008 N 47 Про затвердження Рекомендацій щодо застосування Методики розрахунку кількості теплоти, спожитої на опалення місць загального користування багатоквартирних будинків, та визначення плати за їх опалення.

Лист №Д11-10/37466 від 14.10.2002р. згідно з розясненням Українського ЗНДПІ по цивільному будівництву, 1,2-рекомендований коефіцієнт для врахування вират теплової енергії,витраченої на опалення приміщень загального користування та на не обліковані загальнобудинкові теплові втрати.

ПОЛЕЗНЫЕ СТАТЬИ

Источники: http://kotlomaniya.ru/pribory-izdeliya/kak-rabotaet-schetchik-otopleniya.html, http://www.ktto.com.ua/princip/tsk, http://tehuchet.com.ua/printsip-raboty-schetchika-tepla

teplosten24.ru

Теплосчетчики на отопление в квартире

Оплата за отопление по индивидуальному прибору учета обойдется в несколько раз дешевле, чем возмещение стоимости по каким-то невероятным нормам, большую часть которых составляют потери тепла при транспортировке воды от ТЭЦ к дому.

По этой причине установка теплосчетчиков на отопление является первоочередной задачей, которую обязан решить любой собственник жилья. Причем данную задачу решить очень просто, так как современный рынок контрольно-измерительных приборов буквально забит обилием моделей тепловых счетчиков.

Преимущества

Если вы решили прибегнуть к установке прибора учета, то в результате вы станете оплачивать предоставленное вам отопление строго по фиксированному тарифу и только ту сумму, которая будет точно соответствовать показаниям счетчика. При этом появится возможность регулировать доступ тепла в дом или квартиру с учетом погодных условий. Это действие можно осуществлять как вручную посредством специального запорного устройства, так и в автоматическом режиме с помощью особой системы контроля тепла.

Особенности конструкции

Теплосчетчики на отопление состоят из следующих основных элементов:

  • вычислительного модуля;
  • двух датчиков, осуществляющих регистрацию температуры;
  • датчика расхода.

Данные элементы объединяются в единый пластиковый корпус, укомплектованный патрубками для последующего подключения счетчика к трубопроводам. На сегодняшний день многие теплосчетчики на отопление оснащены автономным питанием, что позволяет данным приборам функционировать без источника электрической энергии. Другими словами, если ваша квартира или дом надолго останутся без электричества, счетчик будет учитывать тепло.

Кроме того, у любого счетчика должны быть сертификат и паспорт. В документации производитель должен указывать дату первой его проверки.

Принцип работы теплосчетчика на отопление

Данное оборудование укомплектовано двумя датчиками, один из которых является датчиком температуры, второй – расхода. Задача первого – измерять температуру, второй датчик производит вычисление количества расходуемого тепла.

Основной составляющей любого прибора учета является тепловычислитель, являющийся своего рода калькулятором, который выдает результаты подсчета. Для этого количество потраченного тепла по счетчику умножается на температуру. В результате получаются показания, по которым необходимо платить. Вот как работает теплосчетчик на отопление.

Классификация по конструктивной схеме

В настоящее время существует невероятное количество моделей отопительных приборов учета, которые объединяет аналогичный принцип работы, различие состоит лишь в объеме информации, хранящейся в их архивах и наборе дополнительных функций. Рассмотрим основные виды этих устройств.

Механические

Механические теплосчетчики на отопление осуществляют учет количества теплоносителя, поступающего в систему. В таком оборудовании в качестве считывающего устройства используется крыльчатка, которая располагается в корпусе счетчика. При движении теплоносителя по трубопроводам происходит вращение крыльчатки, которая передает на вал с особыми барабанами крутящий момент. На поверхность барабанов нанесены цифры. Однако уже по истечении нескольких сезонов происходит засорение крыльчатки ржавчиной и частицами накипи.

Электромагнитные

Теплосчетчики на отопление в квартире данного типа фиксируют движение теплоносителя в корпусе при отклонении вектора электромагнитного поля. В общем-то, данное устройство – это усовершенствованный вариант механического счетчика, инертный к степени и качеству загрязнения теплоносителя. Точность электромагнитного оборудования на порядок выше своего механического аналога. По этой причине данные устройства постепенно вытесняют устаревшие счетчики механического типа.

Вихревые

Вихревые приборы фиксируют турбулентность в потоке циркулирующей жидкости, которая омывает искусственно созданное препятствие. Данные теплосчетчики на отопление в квартире на батарею допускается монтировать как в горизонтальную разводку возле отопительного прибора, так и в вертикальный стояк. Такое оборудование с одинаковой результативностью функционирует в качестве бытовых и коммунальных счетчиков.

Ультразвуковые

Ультразвуковые теплосчетчики на отопление фиксируют скорость потока (звуковой волны), которая движется по участку известной длины. Данное оборудование способно работать бесконечно по причине отсутствия движущихся элементов. Единственным недостатком ультразвукового счетчика является высокая чувствительность к качеству теплоносителя. Он реагирует на окалину, накипь и даже пузырьки воздуха. По этой причине такие приборы рекомендуется устанавливать перед сменным фильтром.

Что влияет на точность прибора

При вычислении потребляемого количества тепла погрешность счетчика зависит от погрешностей датчиков температуры, расходомера и вычислителя, который обрабатывает собранные величины.

Как правило, для квартирного учета используются приборы с допустимой погрешностью при вычислении потребляемого тепла в диапазоне от ±6 до ±10%.

Реальная погрешность может быть выше базовой, которая обусловлена техническими характеристиками составляющих элементов. Погрешность теплосчетчика увеличивается в следующих ситуациях:

  1. Монтаж был произведен с нарушением требований производителей (как правило, производители снимают с себя гарантийные обязательства, если установка счетчика производилась нелицензированной организацией).
  2. Расход теплоносителя значительно ниже минимального расхода, который указан в технических характеристиках устройства.
  3. Разница температур теплоносителя в подающем и обратном трубопроводе составляет менее 3 °C.

Также стоит обратить внимание любителей магнитного торможения счетчиков на тот факт, что современное оборудование имеет защиту от магнитного поля.

Монтаж

Любые монтажные работы системы отопления, включая установку теплового счетчика, должны выполнять только специалисты. Чтобы установить счетчик на отопление, потребуется следующее:

  1. Заказать проектную документацию.
  2. Согласовать пакет документов с коммунальной службой и получить разрешение на установку счетчика.
  3. При одобрении комиссией проект воплощается в жизнь, и теплосчетчики на отопление в квартире занимают свое место.
  4. В завершение прибор учета необходимо поставить на учет в коммунальной службе (в противном случае он считается недействительным), и только после этого отдать его в пользование.

После вышеперечисленных процедур необходимо вызвать специалистов, которые должны сделать следующее:

  1. Разработать проект.
  2. Выполнить согласование документации.
  3. Произвести монтаж прибора учета.
  4. Официально зарегистрировать оборудование.
  5. Сдать счетчик в пользование и передать надзорной организации его в ведение.

Заключение

Подводя итог всему вышесказанному, стоит обратить особое внимание на тот факт, что любой прибор учета (индивидуальный, коммунальный) должен иметь паспорт и сертификат, который будет подтверждать его соответствие нормам эксплуатации. Также раз в четыре года коммунальные службы теплоснабжения должны производить проверку счетчиков. Отметка о результатах проверки должна быть отражена в паспорте измерительного оборудования.

fb.ru

Как поставить теплосчетчик | Строительный портал

В наше время плата за потребленное тепло часто оказывается самой затратной статьей расходов бюджета. Но выход из этой ситуации есть: необходимо купить теплосчетчик, который представляет собой отдельный измерительный прибор или комплект приборов, предназначенных для учета потребленной тепловой энергии и определения массы и характеристик теплоносителя в системах с водяным теплоснабжением. При правильной установке теплосчетчика счета за отопление будут намного меньше (до 25-50% в зависимости от особенностей здания, в котором он установлен).

Оглавление

  1. Принцип работы теплосчетчиков
  2. Виды теплосчетчиков
  3. Особенности монтажа квартирных теплосчетчиков
  4. Теплосчетчики на современном рынке измерительных приборов

Принцип работы теплосчетчиков

Любой счетчик тепловой энергии включает в себя следующие элементы:

  • Термопреобразователь сопротивления.
  • Вычислитель количества тепловой энергии.
  • Блоки питания датчиков давления и расходомеров (в случае необходимости).
  • Первичный преобразователь расхода.
  • Преобразователь избыточного давления (по индивидуальному заказу).

С помощью такого прибора определяется большое количество параметров, среди которых:

  • Временной период работы приборов, установленных на конкретном узле учета.
  • Среднесуточные и среднечасовые температуры теплоносителя в трубопроводах холодной воды, необходимой для подпитки, а также трубопроводах подающего и обратного типа.
  • Количество потребленной тепловой энергии: как суммарное, так и за каждый час.
  • Объем теплоносителя на входе и выходе из системы теплоснабжения здания или отдельной квартиры.
  • Объем теплоносителя, который расходуется на постоянную подпитку системы.

Теплосчетчики необходимы для регистрации количества теплоты, для чего используются данные, полученные от входящих в состав прибора датчиков температуры и расхода теплоносителя. Суммарное количество тепловой энергии, которое потребляет система отопления в час, рассчитывается как произведение разности температур теплоносителя на входе и выходе из нее и расхода теплоносителя за тот же временной промежуток. Определяет эту величину специальный вычислитель, в который и поступают сведения о расходе и разнице температур. За их подачу отвечают датчики расхода и два датчика температуры, один из которых монтируется в подающий трубопровод системы водоснабжения, а другой в обратный. Вычислитель обрабатывает предоставляемую ими информацию и выдает точное значение потребленного количества теплоты, которое отображается на ЖК-экране либо снимается с помощью традиционного оптического интерфейса. Погрешность измерения определяется погрешностью измерения температурной разницы и в качественных приборах не превышает 3-6%.


Виды теплосчетчиков

На сегодняшний день перед тем как установить теплосчетчик, стоит разобраться в его основных разновидностях. По принципу работы эти приборы теплового учета делятся на следующие виды:

  • Электромагнитные теплосчетчики. В их основе лежит явление возбуждения электрического тока в жидкости, являющейся теплоносителем, под воздействием магнитного поля. То есть возникает электромагнитная индукция, которая позволяет связать среднестатистическую скорость, а значит, и объемный расход теплоносителя, с напряженностью поля в нем и разницей потенциалов, возникающей на электродах с противоположным зарядом. Так как определение количества теплоты здесь зависит от измерения очень малых величин тока, то электромагнитные счетчики требуют особых условий эксплуатации и качественного монтажа. Погрешность показаний значительно увеличивается при возникновении дополнительных сопротивлений в местах соединений, плохом соединении проводов и наличии в воде соединений железа и других примесей. Тем не менее, метрологические поверки таких приборов обычно демонстрируют неплохой результат.

  • Механические теплосчетчики порадуют потребителя простотой. В них поступательное движение потока теплоносителя преобразуется во вращательное движение измерительного элемента устройства для определения количества теплоэнергии. Такие модели состоят из крыльчатых или роторных водосчетчиков механического типа и тепловычислителя. Они отличаются доступной ценой, но для увеличения срока их эксплуатации необходимо перед ними устанавливать особые фильтры. Кроме того, не рекомендуется использовать механические теплосчетчики в системах, где теплоносителем является вода с повышенной жесткостью. Мелкие частицы ржавчины и накипи застревают в фильтрах и других частях прибора, выводя его из строя. Также такие расходомеры ответственны за довольно значительное снижение давления воды по сравнению с теплосчетчиками других типов.
  • Ультразвуковые теплосчетчики, цена на которые будет чуть выше, чем на другие модели, определяют количество потребляемой теплоты по изменению временного промежутка, за который ультразвук проходит от источника данного сигнала до его приемника. Этот параметр зависит от скорости жидкости, протекающей в системе теплоснабжения. При монтаже такого прибора учета приемник и излучатель ультразвукового сигнала устанавливаются на трубе напротив друг друга. Излучатель испускает сигнал, который проходит через толщу воды и достигает приемника. Время, за которое это происходит, напрямую связано со скоростью потока в трубе, поэтому по его значению точно определяют расход жидкости. Ультразвуковые теплосчетчики показывают хороший результат только в случае чистой воды, протекающей по трубам, полностью лишенным ржавчины. Если же в качестве теплоносителя используется жидкость, содержащая окалину, песок, накипь, а ее расход не отличается стабильностью, показания таких устройств считаются точными только с большой натяжкой. Особенностью таких приборов является возможность регулировать подачу жидкости по двум отдельным каналам.

  • Вихревые теплосчетчики функционируют за счет известного физического явления, заключающегося в образовании вихрей позади препятствия, находящегося на пути потока. В их состав входят установленный вне трубы постоянный магнит, треугольная призма, вертикально вмонтированная в трубу, и измерительный электрод, также находящийся в трубопроводе, но немного дальше в направлении течения теплоносителя. Обтекание жидкостью призмы приводит к пульсирующим изменениям давления потока, что позволяет выяснить объем жидкости, протекающей по трубам системы. Частота образования вихрей прямо пропорционально зависит от скорости движения потока внутри трубопровода. У вихревых теплосчетчиков есть значительные преимущества. На них влияет резкое изменение скорости теплоносителя и посторонние включения большого размера в нем, но известковые отложения на поверхности труб или высокая концентрация железа в воде никак не отражаются на работе такого измерительного устройства. На качество измерений также не влияет то, установлен ли вихревой теплосчетчик на горизонтальном или на вертикальном участке системы.

По способу использования различают такие приборы учета тепловой энергии:

  • Общедомовые теплосчетчики, которые обычно устанавливают на входе в многоэтажные дома и изредка на производстве. Подобные устройства без проблем подходят к трубопроводам диаметром от 32 до 150 мм, а отдельные модели рассчитаны на диаметр до 300 мм.
  • Теплосчетчики для отдельных квартир. Их монтируют на входе в систему отопления квартиры или частного коттеджа. Такие модели используются на трубах диаметром 15-20 мм и включают два элемента. Это тепловычислитель, который снабжен двумя датчиками, регистрирующими температуру воды как в подающем, так и в отходящем от квартиры трубопроводе, и счетчик горячей воды, благодаря которому теплосчетчики квартирные способны определять не только количество тепла, но и регистрировать объем воды, поступающий в Ваше жилище.

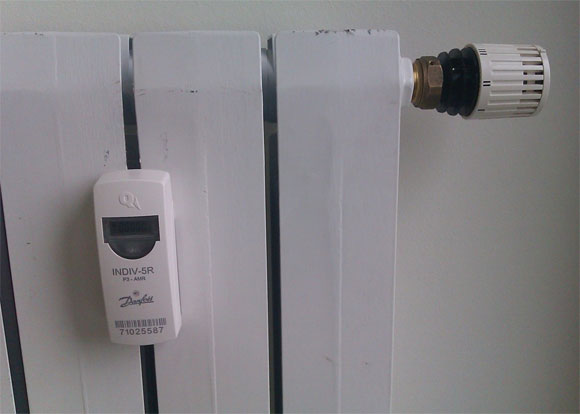

  • Распределители затрат на отопление. Это электронные устройства для выяснения относительной доли данной квартиры в общедомовом расходе теплоэнергии, который определяется посредством коллективного (общедомового) теплосчетчика. Принцип его действия базируется на различии температур радиатора отопления внутри помещения и температуры воздуха в комнате, постоянно регистрируемых во времени. Распределитель затрат на отопление устанавливается прямо на поверхности радиатора и не требует вмешательства в систему теплоснабжения.


Особенности монтажа квартирных теплосчетчиков

Если Вы решились уменьшить сумму счета за потребленную теплоэнергию, и установка теплосчетчиков становится реальностью, совсем необязательно обращаться в специализированные организации. Достаточно получить пакет разрешительных документов на монтаж, подготовить сам прибор учета теплоэнергии, присоединительный комплект с обратным клапаном, фильтр, цанги, специальные краны, снабженные датчиками тепла, теплопроводящая паста, гаечный ключ для металлических труб или сварку для металлопластиковой системы отопления. После этого Вам необходимо выполнить следующие операции:

  • Промойте трубопровод, на который будет происходить монтаж теплосчетчика. Это позволит избежать засоров и снизить погрешность в расчетах прибора. При этом следует следить, чтобы в проточной части прибора содержалась вода, а направление стрелки на его корпусе соответствовало направлению потока воды. Установка современных моделей возможна как на вертикальные, так и горизонтальные участки трубопровода системы.

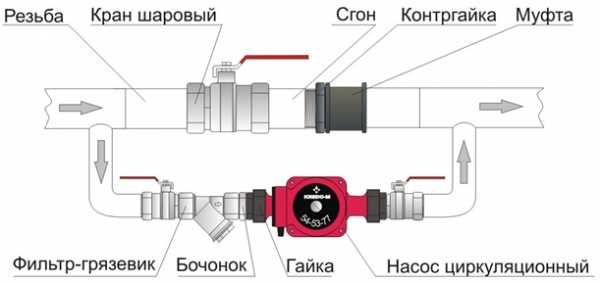

  • Перед монтажом измерительного блока убедитесь, что в системе отсутствуют давление и теплоноситель. После этого приступайте к монтажу шаровых кранов с датчиками тепла до и после теплосчетчика. Они дают возможность не только определять разность температур, но и моментально перекрывать трубы в случае аварийной ситуации. Соблюдайте аккуратность при включении в систему блока для измерений теплосчетчика: поскольку он располагается в проточной части, повредить его очень легко.
  • В комплект устройства входят два термопреобразователя, один из которых монтируют в измерительный патрон, а другой – в гильзу, обработав его особой теплопроводящей пастой. Правильно установленный теплопреобразователь должен перекрыть трубу на две трети. Затем эти элементы подлежат пломбировке.



Теплосчетчики на современном рынке измерительных приборов

Сейчас монтаж теплосчетчика становится по-настоящему актуальным. Но ассортимент таких устройств на рынке очень большой, поэтому рассмотрим особенности нескольких популярных моделей:

  • Теплосчетчики Elf. Эти приборы позволяют дистанционно считывать информацию и подключать дополнительные устройства, снабженные импульсными выходами (к примеру, счетчики газа и воды). Но они относятся к механическому типу, а значит, чувствительны к примесям в теплоносителе, и подлежат замене через 4-5 лет. Стоимость их колеблется в пределах 160-190 долларов.
  • Теплосчетчик СТ-10. Разработан для учета не только тепловой, но и электрической энергии, а также объема потребляемой холодной и горячей воды. Прибор способен работать как с электромагнитными, так и механическими счетчиками воды. Однако не во всех моделях этой серии имеется встроенный контроллер. При этом цены на них начинаются от 250 долларов.


  • Теплосчетчик ЭНКОНТ (РФ) может обслуживать одновременно до четырех трубопроводов и учитывать теплоэнергию в двух независимых обменных контурах. Относится к ультразвуковому типу, поэтому на точность его показаний сильно влияет загрязненность воды в трубах. Обойдется такое устройство в зависимости от сложности в 1500-3200 долларов.
  • Теплосчетчик МАГИКА (РФ). Прибор относится к категории электромагнитных приборов, дополнен цифровым интерфейсом, позволяет подключать несколько расходомеров и термопреобразователей. Также он требует особо хорошего качества монтажа и стоит от 600 долларов.

Наиболее оптимальным выбором как по качеству работы, так и по цене можно назвать устройство для регистрации тепловой энергии СТ-10.



strport.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
