Как расшифровывается ппу – Пенополиуретан. Виды, свойства, характеристики, область применения. Утепление пенополиуретаном в Красноярске. ООО ПСК “Стевин”

ППУ – это… Что такое ППУ?

ППУ

передовой пункт управления

Словарь: С. Фадеев. Словарь сокращений современного русского языка. — С.-Пб.: Политехника, 1997. — 527 с.

ППУ

пункт принятия уведомлений

Источник: http://www.logistic.ru/news/2004/11/17/16/41226.html

ППУ

постоянные пробные участки

ППУ

проекционно-поляризационная установка

ППУ

приёмо-передающее устройство

Словарь: Словарь сокращений и аббревиатур армии и спецслужб. Сост. А. А. Щелоков. — М.: ООО «Издательство АСТ», ЗАО «Издательский дом Гелеос», 2003. — 318 с.

ППУ

полевой пункт управления

Словарь: Словарь сокращений и аббревиатур армии и спецслужб. Сост. А. А. Щелоков. — М.: ООО «Издательство АСТ», ЗАО «Издательский дом Гелеос», 2003. — 318 с.

ППУ

помехоподавляющее устройство

радио

связь

Словари: Словарь сокращений и аббревиатур армии и спецслужб. Сост. А. А. Щелоков. — М.: ООО «Издательство АСТ», ЗАО «Издательский дом Гелеос», 2003. — 318 с., С. Фадеев. Словарь сокращений современного русского языка. — С.-Пб.: Политехника, 1997. — 527 с.

ППУ

противопожарное устройство

Словарь: Словарь сокращений и аббревиатур армии и спецслужб. Сост. А. А. Щелоков. — М.: ООО «Издательство АСТ», ЗАО «Издательский дом Гелеос», 2003. — 318 с.

ППУ

передовой пост управления

Словари: Словарь сокращений и аббревиатур армии и спецслужб. Сост. А. А. Щелоков. — М.: ООО «Издательство АСТ», ЗАО «Издательский дом Гелеос», 2003. — 318 с., С. Фадеев. Словарь сокращений современного русского языка. — С.-Пб.: Политехника, 1997. — 527 с.

ППУ

приёмно-подающее устройство

ППУ

прибор пожарный управляющий

в маркировке

ППУ

пенополиуретан;
пенополиуретановый

ППУ

подвижный пункт управления

Словарь: С. Фадеев. Словарь сокращений современного русского языка. — С.-Пб.: Политехника, 1997. — 527 с.

ППУ

промышленно-производственное управление

ППУ

передвижная парогенераторная установка

передвижная паровая установка

ППУ

противоперегрузочное устройство

ППУ

паропроизводящая установка

ППУ

плуг плантажный усиленный

Словарь: С. Фадеев. Словарь сокращений современного русского языка. — С.-Пб.: Политехника, 1997. — 527 с.

1. ППУ
2. ППУА

паропередвижная установка

нефт.

энерг.

ППУ

платформа предоставления услуг

Источник: http://www.pcnews.ru/news/news.shtml?78553

ППУ

примитивные печатные устройства

в названии выставки «ППУ Ю. Александрова» (Галерея «Navicula Artis» в Санкт-Петербурге)

Санкт-Петербург

Источник: http://www.rosculture.ru/regions/show/?id=36810

ППУ

пункт предварительного уведомления

Источник: http://www.logistic.ru/news/2008/2/12/16/105258.html

ППУ

Первый профессиональный университет

с 1994

http://www.1pu.ru/​

Москва, образование и наука

ППУ

подвижная пушечная установка

Источник: http://forums.eagle.ru/showthread.php?t=32759

ППУ

план прибылей и убытков

фин.

ППУ

предварительная плановая урожайность

агр.

ППУ

программа предварительных условий

Источник: http://www.fsvps.ru/fsvps-docs/ru/importExport/belarus/vet/stb-iso22000.pdf

ППУ

платёжно-поставочный узел

Словарь сокращений и аббревиатур. Академик. 2015.

sokrasheniya.academic.ru

ППУ – это… Что такое ППУ?

ППУ — передовой пункт управления Словарь: С. Фадеев. Словарь сокращений современного русского языка. С. Пб.: Политехника, 1997. 527 с. ППУ пункт принятия уведомлений Источник: http://www.logistic.ru/news/2004/11/17/16/41226.html ППУ постоянные пробные… …   Словарь сокращений и аббревиатур

ППУ — 7. ППУ это устройство, предназначенное для формирования сигналов управления автоматическими средствами пожаротушения (далее АСПТ), контроля их состояния, управления световыми и звуковыми оповещателями, а также различными информационными табло и… …   Словарь-справочник терминов нормативно-технической документации

ППУ — См. Передовой пункт управления …   Пограничный словарь

ППУ — нефт. передвижная паровая установка нефт. пароподогревающая установка …   Универсальный дополнительный практический толковый словарь И. Мостицкого

ППУ — паропроизводящая установка пенополиуретан передвижная парогенераторная установка передовой пост управления передовой пункт управления плуг плантажный усиленный подвижный пункт управления помехоподавляющее устройство приёмно подающее устройство… …   Словарь сокращений русского языка

Лæппу кæнын — см. Лæппу кæнын – перевод Лæппу кæнын – ирон адæмы æппæты рагондæр æгъдæуттæй иу (лæппу кæнын хъуыддагыл æмбæлæм ирон Нарты эпосы дæр). Кæд тынг рагон æгъдау у, уæддæр дзы тынг стæм пайда кодтой. Лæппу кæнын æгъдауæй куыд аразгæ хæстæгдзинад… …   Словарь по этнографии и мифологии осетин

УЫРЫЗМÆДЖЫ ÆНÆНОМ ЛÆППУ — Уырызмæгæн лæппу нæ цард, йæхи къухтæй иу æй мæрдтæм барвыста. Уымæ гæсгæ иу Сатанайæн лæппу куы райгуырд, уæд æй куы хъанæй лæвæрдта (Айсана уыд Сафайы хъан), куы та Донбеттыртæм æмбæхста, куы та йæ чырыны фурды æппæрста (кæс кадæг «Сатанайы… …   Словарь по этнографии и мифологии осетин

Кæнгæ лæппу — ир. хæсгæ лæппу кæс Лæппу кæнын кæс Ирон адæмы этнографи æмæ мифологи …   Словарь по этнографии и мифологии осетин

СÆРДЖЫН ЛÆППУ — тж. СÆРДЖЫН АДÆЙМАГ Тынг зондджын, зæрдæргъæвд, æмбаргæ чи у, ахæм. Институты уæхскуæзæй æнцайынæн лæппу хъæуы, сæрджын лæппу. (МД. 1984, 11.) …   Фразеологический словарь иронского диалекта

Руководство по применению труб с индустриальной изоляцией из ППУ производства ЗАО “МосФлоулайн”

— Терминология Руководство по применению труб с индустриальной изоляцией из ППУ производства ЗАО “МосФлоулайн”: 6.5. Категорически недопустимо затопление трассы водой! 6.6. Теплоизоляция сварных стыков на трассе и засыпка теплопроводов… …   Словарь-справочник терминов нормативно-технической документации

dic.academic.ru

Что такое пенополиуретан

Многие люди сегодня испытывают недоверие к современным способам утепление помещений, предполагая, что химические соединения есть продукт крайне ненатуральный и даже опасный. Подобные опасения возникают вследствие специфики самой работы (необходимость ношения маски и респиратора), а также как побочный эффект информационного потока, в котором явно преобладает негативное отношение к химии в целом. На самом деле, далеко не все искусственные материалы опасны, как и не всегда однозначно хороши материалы натуральные. Пенополиуретан относится к безопасным химическим продуктам. Приведенная ниже информация поможет лучше понять, в чем его преимущества и почему не следует бояться его использования.

ППУ Basf ЭЛАСТОСПРЕЙ 1622/33, PMDI 92140

Специфика пенополиуретана

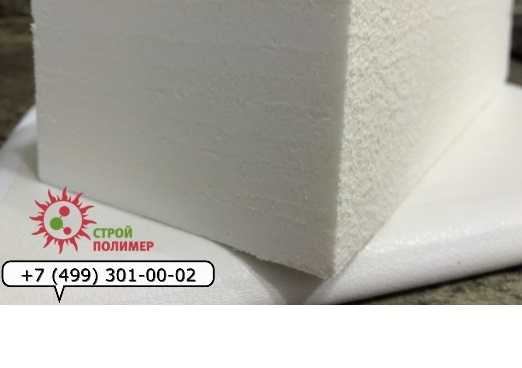

Пенополиуретан (часто сокращаемый до аббревиатуры ППУ) – полимерный материал, относящийся к группе так называемых газонаполненных пластмасс. Несмотря на то, что термин является относительно новым, большинство людей так или иначе знакомы с описываемым им материалом уже давно. Как ни странно, ППУ – это не что иное, как одна из разновидностей поролона, того самого материала, которым раньше набивали маты и использовали для производства различных мягких изделий.

Особенность строения пенополиуретана заключается в микроячеистой структуре. Это значит, что сам по себе материал имеет вид огромного множества мельчайших пузырьков, внутри которых может находиться либо воздух, либо газовая смесь (как правило, это инертный фреон). Ячейки в структуре ППУ могут быть открытыми или закрытыми, от этого зависит внешняя характеристика материала. В строительной практике обычно применяется второй тип с закрытыми ячейками.

Остались вопросы? Звоните нам +7 499 301-00-02.

Достоинства пенополиуретана

Благодаря особенной структуре, ППУ имеет весомое количество преимуществ, которые делают его наиболее удобным и практичным материалом для использования в качестве утеплителя.

1. Экологичность. Казалось бы, говорить об экологичности искусственно созданного материала не слишком уместно. И тем не менее, пенополиуретан действительно экологичный. К числу его особенностей относится тот факт, что он абсолютно не выделяет токсинов в окружающую среду. Данная особенность делает возможным использование ППУ в качестве утеплителя даже в общественных зданиях, в том числе школах и детских садах. Во всех странах мира он активно используется для данных целей.

2. Уровень пожарной безопасности. Достаточно важный момент, который часто волнует заказчиков. Несмотря на то, что основная часть разновидностей ППУ имеет маркировку Г4 (сильногорючие вещества), в утеплении помещений используются самые современные разновидности пенополиуретана с маркировкой Г1 (слабогорючие вещества). Повышения уровня пожарной безопасности также можно добиться за счет использования специальных присадок-антипиренов.

3. Надежность. Пенополиуретан не подвержен структурным изменениям в длительной перспективе. Его главное свойство – сохранение тепла за счет своей пузырьковой структуры – остается неизменными на протяжении всего периода эксплуатации. Кроме того, та же самая структуры делает ППУ влаго- и шумоизолятором.

Полимерное покрытие такого типа не боится основных проблем, с которыми можно столкнуться в жилых домах или производственных помещениях. Речь идет о грибковой плесени, разрушающей другие утеплители, вредителях, особенно любящих древесину, а также перепадах температур, экстремально высоких или низких температурах, повышенной влажности или сухом воздухе. Любая из этих особенностей для ППУ не страшна.

4. Практичность. Теплопроводность пенополиуретана равна 0,02 Вт/(м·С) – этот показатель в полтора раза выше по сравнению с ближайшим конкурентом – плитами из экструдированного пенополистирола. При этом нанесение ППУ является гораздо более простой задачей, а эффективность с учетом вышеперечисленных достоинств заслуживает высочайших оценок.

Специалисты компании «Стройполимер» являются профессионалами в области своего дела. Они с радостью ответят на все ваши вопросы, дадут подробную консультацию и расскажут подробнее о специфике используемых технологий и материалов.

stroy-polimery.ru

ППУ: характеристики и особенности материала

ППУ – аббревиатура слова пенополиуретан. Это строительный материал, нашедший применение еще в середине прошлого столетия. Сегодня он получил максимальную популярность в сфере строительства и утепления каркасных домов. И это не пустые слова: характеристики ППУ позволяют ему соперничать с материалами, превышающими его толщину во много раз, но тем не менее малоэффективными в сравнении с пенополиуретаном.

Схема производства ППУ.

Что он собой представляет? При смешении жидких компонентов прямо на утепляемой поверхности материал превращается в пену, которая при застывании имеет высокие адгезионные свойства, то есть прочно срастается с покрытием. ППУ используется практически везде в строительстве, где понадобится утепление: пол, потолок стены. На вид ППУ белый, спустя какое-то время желтый.

Основные характеристики и особенности

Производство такого материала нашло применение практически во всех сферах жизни человечества. Ни одна индустрия, следовательно и многочисленные их производные, не обходится без добавления в состав изделий с выведенной химическим путем структурой. Свойства ППУ отвечают таким качествам, как тепло- и звукоизоляция. Поэтому более широкое распространение он получил в строительстве:

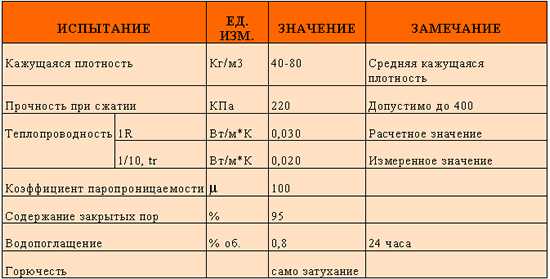

Физические свойства ППУ.

1. Полностью бесшовное производство создает сильный барьер и отсутствие мостов холода, что, в отличие от других немонолитных поверхностей, позволит сохранить тепло и обеспечить непродуваемую площадь.
2. Коэффициент теплопроводности слишком мал благодаря ячеистой структуре ППУ. Воздух внутри материала не подвержен вентиляции, значит, держит желаемую температуру достаточно долго.
3. Производство ППУ возможно на строительной площадке, что существенно понижает стоимость строительства в части транспортировки.
4. Использование материала в условиях широкого диапазона температур, от -150 до 250 ° С.
5. Выдержанная в одном типе поверхность позволяет использовать ППУ как самостоятельное покрытие. Это скажется на экономии ремонта или строительства в целом.
6. Напыление материала на металлические конструкции позволит избежать проблем с коррозией. Помимо того, ППУ практически не подвержен деструкционным изменениям, то есть ломкости и прочей порчи.
7. Подверженность обработке пенополиуретаном любого типа и вида конструкций.

Основные технические характеристики популярного напыления во много раз превышают известные строительные материалы, к примеру, если кладка кирпича составляет около 20 см, то ее с успехом может заменить базисный слой ППУ в 30 мм толщины. Разница существенна. Конечно, это не говорит о том, что строительство из кирпича – это вчерашний день, но тем не менее на лишней кладке сэкономить вполне можно, оставив лишь наружную.

Экономическая составляющая

Производство пенополиуретана сопряжено со сложными химическими процессами, тем не менее продукты из него носят экономически выгодную стратегию. Естественно, даже школьник поймет, что наслоение нескольких видов теплоизолятора высокой стоимости возможно с успехом заменить одним покрытием ППУ. Выгода очевидна.

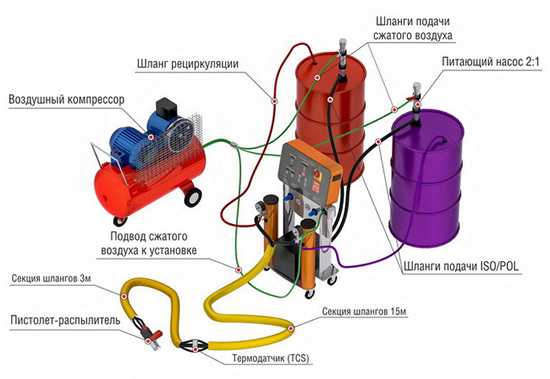

Схема устройства для напыления ППУ.

Но не только в строительстве. Экономится до 50% платежей по коммунальным услугам: самым дорогим считается тепло, уходящее сквозь материалы, которые имеют для этого недостаточные технические характеристики.

Легкий вес ППУ, формованного в сэндвич-панели, позволит сэкономить на привлечении в работу нанятой силы. То есть любой монтаж подвластен самостоятельной обработке, в то время как услуги специалистов стоят недешево.

Технология напыления позволит не использовать крепеж, что также понизит стоимость строительства довольно существенно:тот, кто хоть раз проводил самостоятельное строительство, знает, в каком количестве требуются гвозди и саморезы.

Покрытие из ППУ соответствует санитарно-гигиеническим нормам. Они позволяют использовать его в пищевой промышленности: контейнеры, одноразовая посуда, внутренняя поверхность холодильников. Это более выгодно, нежели производство керамики и стекла.

Также характеристики ППУ способствуют возможности использовать его как пароизолятор, заменив дорогостоящие мембраны. Но, для того чтобы стены дышали и получали как можно лучшую вентиляцию, не рекомендовано производить монтаж с ним более 1 см. Иначе есть риск оставить стены мокрыми из-за полного прекращения подачи воздуха в случае толстого слоя.

Перечень экономически выгодных свойств может включить в себя такие, как огнестойкость, неподверженность химикатам и биологическая устойчивость к разному роду проявлениям жизнедеятельности. То есть грызуны его не употребляют, грибок и плесень не образуются, пожар не грозит. Это значит, что материал не потребует дополнительной защиты химическими составами.

Возможен ли самостоятельный монтаж?

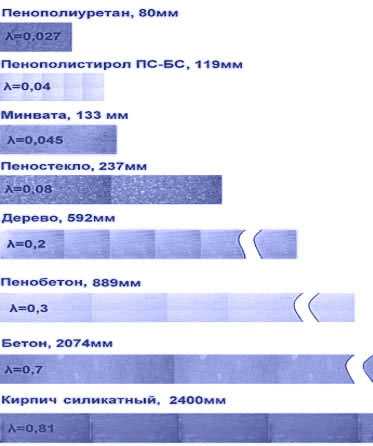

Сравнительная таблица утеплителя из пенополиуретана с другими теплоизоляционными материалами.

До недавнего времени возможность напыления собственноручно не была доступной. Пока не появились одноразовые комплекты, которые включают в себя установку с форсункой и 1-2 баллона с ППУ. Действительно, если нужно применить материал в небольших количествах, то целесообразнее работать самому, нежели привлекать силу со стороны, которая включит в стоимость своих услуг не только состав материала, но и время работы с ним.

Перед самостоятельным напылением нужно провести так называемую имитацию: пистолет удобно положить в руку и, включив устройство, посмотреть, насколько хватит запаса времени, чтобы не менять положение руки после прекращения подачи ППУ. Смесь застывает мгновенно, и использовать баллон второй раз уже не представится возможным, а это расход. Делать нужно все с одного раза, тщательно очистив и промыв поверхность.

Все элементы для ручного напыления одноразовые, дальнейшее их использование невозможно.

Для того чтобы расширить спектр применения одноразовых баллонов с ППУ, нужно создать для этого все условия: поместить их в теплую воду (приблизительно 30°), применив обычное ведро, и начинать работу в безветренную погоду, иначе расход материала возрастет. Конечно, производственные масштабы предполагают использование баллонов со шлангами и подогревом, однако в ручных конструкциях это не предусмотрено.

Не следует забывать, что пенополиуретан – это все же химический продукт, а в «сыром» виде он может разлетаться во все стороны, попасть в глаза, на кожу или дыхательные пути. Поэтому обезопасить себя все же нужно. Для этого используются специальный костюм, закрывающий все части тела, очки и перчатки. Кроме того, после работы помещение стоит провентилировать.

Некоторые недостатки ППУ

Стоит сказать и о минусах такого материала. В отличие от достоинств их немного. Описание недостатков:

1. ППУ боится ультрафиолета, поэтому если работа происходит снаружи помещения, имеет смысл покрыть материал слоем краски или закрыть чем-либо еще. Иначе солнечные лучи могут вызвать деструкцию. Происходит это согласно физическим качествам любого тела: воздух при нагревании расширяется, тем самым ломая пластмассовую оболочку.
2. Материал не горюч, но тем не менее тлеть при пожаре он все равно будет. Прекратить тление возможно, как только ППУ охладится.
3. Гигроскопичность мягких вариантов. Пример для этого находится на всех кухнях мира: это губки. Поэтому не стоит устанавливать ППУ в комнатах, предназначенных для взаимодействия с водой: бани, сауны и прочее.

Узнав о характеристиках такого материала, как ППУ, можно задуматься о его приобретении для ручного использования либо заказать бригаду и провести утепление с ее помощью. В любом случае срок службы пропененных полов, стен и потолков составит не менее 50 лет.

opt-stroy.net

Энергосбережение с трубами ППУ | SearchBuild.Ru

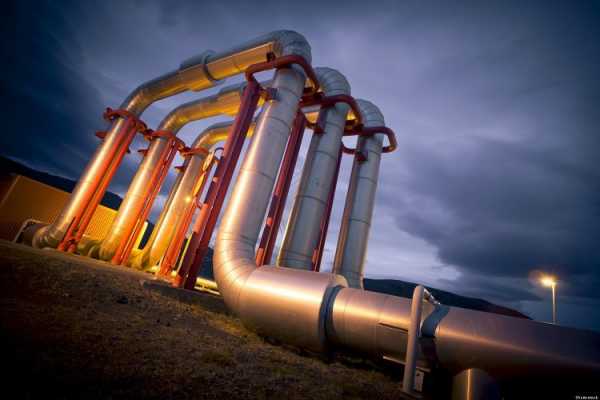

В ввиду внедрения различных программ и способов энергосбережения которые так актуальны в наш век, отметим некоторые достижения в этой отрасли. В нашей статье мы уделим внимание трубам ППУ. Расшифровка аббревиатуры ППУ следующая: «Предизолированные Пенополи Уретановые трубы». Область использования этого изделия, при монтаже горячего водоснабжения и теплоснабжения.

Не секрет что для хорошей отдачи теплоносителя, требуется эффективная изоляция труб, это и способствовало изобретению труб ППУ. Широкое применение, трубы нашли в станах с очень жестким зимним климатом. Конструктивно это очень сложное изделие, так как состоит из некоторого количества слоёв. Технологически это выглядит как «труба в трубе». В зависимости от способа прокладки труб, наземный или подземный, существенно изменяется конструкция трубы.

К примеру для наземного монтажа, используется труба в стальной оболочке, а если подземный способ укладки, то верхний защитный слой это как правило полиэтиленовое покрытие. Под защитным наружным слоем трубы располагается слой из пенополиуретана. Этот, по своим свойствам как механическим и физическим материал, признан одним из самых лучших теплоизоляторов. Обладая самой низкой теплопроводимостью это позволяет уменьшать толщину слоя теплоизолятора, а значит и затраты на сам материал. Высокая механическая прочность позволяет эксплуатировать трубу в продолжении 30 лет при этом качественные показатели материала не снизятся.

За теплоизолирующим слоем следует стальная труба, которая непосредственно является элементом в которой проходит теплоноситель. Так как потери при транспортировке теплоносителя является на этот день самыми злободневными, то применение труб ППУ экономически обусловлено. По подсчетам специалистов теплосети домов старых построек изношены вплоть до 60%. Даже если предположить, что замену будут производить материалом изготовленным по старым технологиям, то экономический эффект будет практически нулевой чего не скажешь о трубах ППУ. Кратко для примера приведем сравнение, ввиду использования новейших материалов теплопотери снижены в десять раз.

Организации поставщики теплоснабжения при обычных используемых материалах ,до потребителя доводили около 70% тепла, потери при этом составляли 30%. Используя трубы из пенополиуретана потери составляют до 3%. Да следует оговорится, что цены на трубы ППУ на порядок выше обычных, но если задаться целью и произвести расчёт, то мы увидим, что затраты окупятся в течении 2х лет, а дальнейшее использование будет иметь чистую экономию средств.

Подводя итог мы отметим, тот положительный экономический эффект результатом которого станет использование труб ППУ, что немаловажно для экономики страны в целом.

• Реконструкция зданий и сооружений

  Как известно практически все сооружения в нашей стране строились во времена советского союза. Эти здания до сих пор служат добром и правдой, но все таки каждый житель стремится к комфорту …

• Уборка и вывоз снега

  Первый снег – такой легкий, невесомый, белый и пушистый. Но это великолепное пуховое одеяло, которое укрывает в зимнее время города, может превратиться в настоящее бедствие, из-за которого остановится …

• Коттеджные поселки по Минскому шоссе

  В последние годы всё большее количество людей отказывается от жизни в столице в пользу пригорода, и особенно — в направлении Минского шоссе. И это неудивительно! Ведь представленные в виртуальном ката …

• Деревянному дому деревянные жалюзи

  Многие люди живут мечтой о строительстве загородного дома. И часто человек представляет в своих мечтах дом из бруса, который стоит в лесу и из его дымохода идет дымок. Эта картинка …

www.searchbuild.ru

Минвата против пенополиуретана ППУ

Многие великие открытия были сделаны в течении одной минуты. И хотя время играет существенную роль в специальных знаниях, не менее важна целеустремлённость, благодаря чему рождается идея. Изоляционные материалы тоже были открыты после пронзительной догадки, хотя многие характеристики после дорабатывались годами.

Не совсем обычная тема публикации является проявлением активной позиции профессионалов, решивших рассказать, по каким показателям выиграет минвата против пенополиуретана или просто ППУ. На самом деле, вопросы качества подчеркиваются производителями, а сами показатели — подтверждаются в процессе эксплуатации.

• Когда ставится минвата против пенополиуретана ППУ, рассматриваются характеристики обоих материалов. Начнем с минваты, отличия которой от всех других теплоизоляционных материалов носят природный характер.

Давным-давно было замечено, что во время извержения вулканов, помимо лавы и палящих туч, образуются тонкие нити из расплавленных брызг шлака, подхваченных ветром. Английский промышленник Эдвард Перри в 1840 году, открыв для себя данное природное явление, воспроизвел процесс создания нитей из доменного шлака в открытую, из-за чего нити разлетались по цеху и страдали рабочие. Из-за несоблюдения техники безопасности пришлось отказаться от производства минеральной ваты в заводских условиях. Более 30 лет анализировались ошибки первого производства. И только в 1871 году на металлургическом заводе германского городка Георгсмариенхютте произошел запуск промышленного производства минеральной ваты по методу Эдварда Перри.

В данном случае мгновенная догадка стала настоящим открытием, но не гениальным изобретением, принесшим пользу людям. Работа по этому направлению велась долгая, помимо природных явлений приходилось сосредотачиваться на технических показателях изоляции, отвергать сверхидеи, с простыми методами производства и воплощать идеи второго порядка, точно приспособленные к кропотливому производственному труду. Все это способствовало тому, что сегодня минвата против пенополиуретана ППУ выигрывает во многих отношениях. Давайте подробнее рассмотрим в каких.

Современное производство изоляционных материалов не держится в великом секрете, как раньше. Минвата производится по определенной технологии, куда включен расплав сырьевых компонентов в вагранках, ванные либо в шахтных плавильных печах. При температуре плавления 1400°-1500° необходимо соблюдать точность и последовательность производственных процессов. И что крайне важно — контролировать степень вязкости расплава, от которого зависит длина и толщина получаемых волокон, динамические и теплоизоляционные характеристики минваты.

Если технология производства соблюдается, то конечная продукция — минвата против пенополиуретана ППУ выигрывает не только по безопасному сырьевому материалу, но и по таким показателям, как:

• Термостойкость, минвата не горит
• Нет никаких вредных химических выделений, экологичность
• Лучшее сопротивлению динамическим нагрузкам
• Гигроскопичность, минвата очень плохо впитывает воду

Многие размышляют о разных сторонах искусственных и природных изоляционных материалов, не вникая в суть производства. Чтобы точно знать, почему минвата против пенополиуретана ППУ более качественна, необходимо рассказать о показателях последнего.

Пенополиуретан (аббревиатура ППУ) — это искусственный наполнитель ячеистого типа, визуально похожий на губку для мытья посуды. Пенополиуретан выступает хорошим наполнителем в автомобильных креслах, но как утеплитель в строительстве, он малопригоден. Все из-за того, что пенополиуретан небезопасен в повседневности, так как в качестве строительного материала дорабатывается в сложных производствах, где его первоначальные показатели комбинируются под условия внешней среды. Минвата, как мы уже сказали, изготавливается из природного сырья, в зависимости от которого меняется ее структура, но не качество и показатели безопасности.

Стоит еще добавить, что в пользу использования минваты против пенополиуретана ППУ говорит ГОСТ 31913-2011 (EN ISO 9229:2007) «Материалы и изделия теплоизоляционные. Термины и определения», в котором отражаются все разновидности этого материала. В то время, как пенополиуретан может изготавливаться в любых производствах, даже кустарных, где никто ни за что не отвечает.

В конце публикации, мы сделаем достаточно типичное заключение о том, почему в сознании заказчика укрепилось стойкое мнение, что минвата против пенополиуретана ППУ выигрывает практически, теоретически и фактически. Все достаточно просто, с момента первого производства минеральной ваты прошло более 100 лет. За это время предложить лучшей идеи теплоизоляции никто не смог. Если у вас остались вопросы, задавайте их по телефону 209-09-40. Ждем звонков!

stroy-trading.ru

Труба ППУ ОЦ. Технические характеристики труб. Размеры и сфера применения

Трубы, предназначенные для водоснабжения или отопления, требуют качественной теплоизоляции, особенно если речь идет о наружных системах. Изоляция способствует сокращению тепловых потерь и расходов, направленных на нагревание теплоносителя. Также изолирующая оболочка препятствует быстрому износу трубопровода, защищает его от механических повреждений и появления коррозийных образований.

Если необходима усиленная защита магистрали теплоснабжения, используют трубы в оцинкованной оболочке

Что такое трубы в изоляции оцинкованные?

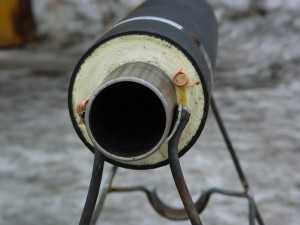

Труба в изоляционной оболочке представляет собой следующую конструкцию: одна труба, сделанная, как правило, из простой «черной» стали, оборачивается слоем утеплителя, а затем помещается в оболочку большего диаметра. В качестве утеплителя применяется пенополиуретан (ППУ-оболочка), а внешняя стальная труба покрывается слоем оцинковки. Также существуют изделия, в которых внешняя оболочка представлена полиэтиленом: тогда в буквенном обозначении трубы ППУ будет присутствовать маркировка ПЭ, а не ОЦ.

Важно! Для конструкций в ПЭ оболочке существуют 2 категории: первая категория (1 тип) обозначает стандартную конфигурацию труб, вторая (2 тип) – усиленную.

ППУ является разновидностью пластмассы. Свойства пенополиуретановой изоляции превосходят по всем показателям остальные виды утеплителей (минеральная или базальтовая вата, другие полимерные материалы). Показатели износостойкости пенополиуретана гораздо выше, чем у остальных полимеров. Среди всех изоляционных материалов ППУ является наименее теплопроводным материалом.

Помимо изоляции, ППУ трубы имеют дополнительный встроенный кабель, дающий возможность удаленного контроля и своевременной диагностики проблемных участков магистрали. Дистанционный контроль – это удачная разработка для оптимизации обслуживания и увеличения эксплуатационного срока крупных тепловых и водопроводных сетей.

Для изготовления трубного изделия ППУ ОЦ одну трубу вставляют внутрь другой, а промежуток между ними затем заливают пенополиуретаном

Проводники располагаются параллельно прохождению оси изделия. Они проходят через центрирующие опорные устройства на оптимальном расстоянии 20 мм от поверхности оцинкованной трубы. Кабель обязательно должен проходить с натяжением. Электрическое сопротивление между внутренней трубой и проводником (как и между внешней оцинкованной оболочкой и проводником) должно составлять не менее 100 МОм.

Характеристики трубы ППУ оцинкованной и ПЭ

Технические характеристики оцинкованной теплоизолированных трубы и фасонных изделий для нее должны соответствовать требованиям, представленным в данной таблице.

Таблица 1

Свойство оцинкованной трубы	Характеристика
Плотность среднего изоляционного слоя	Не менее 60 кг/м3
Водопоглощение при нахождении в кипящей воде в теч. 90 мин.	10% от общего объема
Прочность при 10% деформации посредством сжатия в радиальном направлении	Не менее 0,3 МПа
Теплопроводность при температуре +50 градусов (средняя рабочая)	Не более 0,033
Показатель для ПЭ труб: прочность на сдвиг в направлении: по оси, при температуре 23 +/- 2 градуса 140 +/- 2 градуса	0,12 МПа 0,08 МПа
Прочность на сдвиг в направлении: тангенциальном, при температуре 23 +/- 2 градуса 140 +/- 2 градуса	0,2 МПа 0,13 МПа
Показатель радиальной ползучести теплоизоляционного слоя при испытательной температуре +140, в течение 100 ч 1000 ч	2,5 мм 4,6 мм



И ОЦ, и ПЭ ППУ трубы обладают повышенной влагостойкостью. Торцы пенополиуретановой изоляции могут также иметь гидроизоляционное покрытие. Сварные швы стальных изделий проходят обязательную проверку на герметичность.

Торцы труб ППУ могут иметь защитное покрытие, предотвращающее попадание влаги внутрь конструкции

Конструкция оцинкованной ППУ трубы предполагает, что с двух концов изделия внутренняя стальная часть должна оставаться открытой, без изоляционного материала. Длина отрезка свободного края должна составлять 150 мм для внутреннего диаметра со значением от ДУ 25 до ДУ 219 и 210 мм для ДУ 273-ДУ 1020.

Внешние полиэтиленовые оболочки имеют характеристики, представленные в таблице 2.

Таблица 2

Свойство оболочек из полиэтилена	Описание характеристики
Номинальное удлинение при разрыве	Не менее 350%
Удлинение поверхности оболочки при прогреве на +110 градусов	Не более 3%
Стойкости при рабочей нагрузке на растяжение 4 МПа в водном растворе ПАВ (при температуре +80 градусов)	2000
Стойкость при рабочем давлении и температуре +80 градусов	165 – при напряжении стенок 4,6 МПа 1000 – при напряжении стенок 4 МПа



К визуальным качествам труб предъявляются такие требования:

1. Поверхность гладкая.
2. Допускаются: невыраженные продольные полосы и волны, не увеличивающие стенки трубы за пределы отклонений.
3. Не допускаются: заусенцы на концах труб, пузыри, трещины, вкрапления инородных материалов на внутренней и наружной поверхностях.

Требования к трубам ППУ в оцинкованной оболочке

От качества используемых при производстве материалов зависит долговечность и бесперебойность работы трубопровода. Нормы для производства изделий в оцинкованной и в ПЭ изоляции регламентирует документ ГОСТ 30732-2006. Основные требования для заводов будут такими:

1. Для изоляции допустимо использование твердого пенополиуретана, соответствующего производственным стандартам ГОСТа. Между поверхностью внутренней трубы из черной стали и изоляционным пеноматериалом сцепление должно быть максимально плотным (гарантируется полная адгезия). Степень адгезии оценивается при испытаниях на сдвиг материала по оси: осевой сдвиг составляет не более 0,14 МПа при температуре в +23 градусов.

2. Трубы производятся из углеродистых или низколегированных марок стали наиболее высокого качества. Оптимальный вариант для изготовления – прямошовный или бесшовный метод.

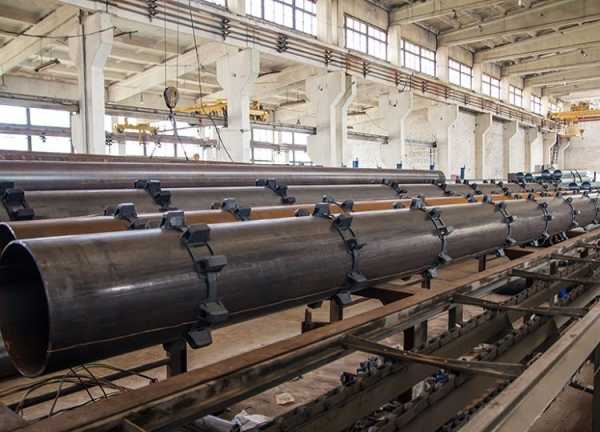

Основой для ППУ изделия может быть сварная прямошовная труба

Важно! Внутренняя конструкция в обязательном порядке подвергается дробеструйной шлифовке и визуальному осмотру перед нанесением защитной оболочки.

3. Для труб в ПЭ оболочке допускается использование только черного полиэтилена. Применяется полимеры марки ПЭ 80 или ПЭ 100, выпускаемые согласно ГОСТу 18599-2001. Трубы с полиэтиленовой оболочкой также подвергаются проверке по показателям, изложенным в стандарте под номером 30732-2006, и при несоответствии им в продажу не допускаются.

4. Для наружной защиты труба ППУ ОЦ покрывается тонколистной сталью с толщиной стенки, не превышающей 1 см. На нее наносится оцинковка 1 класса (ГОСТ 52246-2004). ОЦ оболочка должна быть нанесена в условиях полной герметичности.

5. Пенополиуретан в торцовом участке изделия с изоляцией должен однородную, мелкозернистую фактуру. Если в слое изоляции присутствуют пустоты, размер которых превышает 1/3 от общей толщины ППУ, такое изделие должно быть отбраковано.

Размеры труб в ПЭ и ОЦ оболочке

Стандартные размеры труб с изоляцией в полиэтилене представлены в таблице 3.

Таблица 3

Наружный d и минимально допустимая толщина стенки трубы из стали	Тип 1			Тип 2
	Номинальный наружный d		Толщина ППУ слоя	Номинальный наружный d		Толщина ППУ слоя
	Показатель предельного отклонения	Расчетный		Показатель предельного отклонения	Расчетный
32; 3	2,7 — 3,7	90 – 125	26 – 43,5	–	–	–
38; 3	3,2 — 3,7	110 – 125	33 – 40,5	–	–	–
45; 3	3,7	125	37	––	––	––
57; 3	3,7	125	31	4,1	140	38
76; 3	4,1	140	29	4,7	160	39
89; 4	4,7	160	32,5	5,4	180	4,25
108; 4	5,4	180	33	7,4	200	43
159; 4	7,4	225	41	8,3	280	54,5
219; 4	9,8	250	42	10,4	355	55,5
273; 7	11,7	319	57	13,2	450	62
325; 7	13,2	400	55,5	14,6	500	81,5
426; 7	16,3	560	58,2	16,3	600 – 630	79,5
530; 7	20,4	710	72,6	–	–	–
720; 8	26,3	900	76	–	–	–
820; 9	29,2	1000	72,4	32,1	1100	122,5
920; 10	32,1	1100	74,4	35,1	1200	120,5
1220; 11	35,1	1425	79	–	––	–
1420; 12	41,2	1600	90	––	––	––



Изучить стандартные размеры труб в стальной оцинкованной оболочке можно в таблице 4.

Таблица 4

Размеры наружной оцинкованной оболочки Толщина ППУ слоя Наружный d и минимально допустимая толщина стенки трубы из стали Толщина стенки Номинальный диаметр 0.55 32; 3 100 — 140 46 – 53,5 0.55 38; 3 125 — 140 43 – 50,5 0.55 45; 3 125 — 140 39 – 47 0.55 57; З 140 40.9 0.55 76;  3 160 41.4 0.6 89; 4 180 44,9 0.6 108; 4 190-200 45.4 0.6 133; 4 230 45.4 0,7 159; 5 250 44.8 0,7 219; 6 315 47.3 0,8 273; 7 400 62.7 0,8 325; 7 450 61.7 1 426; 7 560 66.2 1 530; 7 675 — 715 71.5 — 89 1 630; 8 775 — 810 71.5 — 84 1 720; 8 875 — 910 76,5 — 89 1 820; 9 975 — 1010 76.5 — 89 1 920; 10 1075 — 1100 76.5- 89 1 1020; 11 1170 — 1200 76,7 — 89 1.0 1220; 11 1370 — 1400 79 — 91,5 1.0 1420; 12 1570 — 1600 77 — 89.5



Проводники изготавливаются из неизолированной гибкой меди ММ. Сечение у индикаторов составляет 1,5 мм2. При диаметре от 530 мм на конструкцию устанавливаются три контролирующих кабеля.

Трубы с изоляцией с диаметром до 426 мм (включительно) комплектуются двумя проводниками-индикаторами.

Полезный совет! Эффективность изоляции определяется толщиной слоя. В зависимости от этого изолирующие прослойки подразделяются на два типа: 1 ППУ (для районов, находящихся в умеренном климатическом поясе) и 2 ППУ (для местностей с холодными зимами).

Трубы ППУ ОЦ годятся для наземной прокладки на неподвижных опорах

Толщина изолирующего слоя может варьироваться в зависимости с индивидуальными пожеланиями заказчика. При этом толщины стенок внутренней трубы и оболочки должна оставаться одинаковыми.

Укладка конструкций с изолирующим материалом осуществляется следующими способами:

• надземный метод прокладки;
• бесканальный способ, при укладывании в грунт без рытья траншеи;
• с применением скользящих опор в туннелях или каналах;
• при реконструкции существующих теплосетей применяется прокладка песчаной «полушки» в местах с непроходными каналами.

Применение труб в изоляции ППУ ОЦ

В массовой продаже ППУ трубы появились за рубежом в семидесятых годах прошлого столетия, а на территории нынешнего СНГ – относительно недавно. Зарубежный опыт использования говорит о том, что данные конструкции могут совершенно безопасно применяться в большинстве отраслей промышленности и глобального энергоснабжения.

Главной сферой применения данных изделий стало строительство трубопроводов для тепловых магистралей. Трубы с ППУ изоляцией в оцинкованной или ПЭ оболочке часто применяются в качестве замены отработавших ресурс тепловых магистралей с повышенной аварийностью. Замена старых тепловых трасс на новые изолированные трубы – более экономичное мероприятие, чем постоянное обслуживание и ремонт вышедших из строя конструкций.

Также изолированные изделия успешно применяются для прокладки сетей холодного и теплого водоснабжения, газовых трубопроводов и нефтяных магистралей.

Преимущества и недостатки изделий с ППУ изоляцией

Как и любые изделия металлопроката, трубы в ППУ, покрытые оцинкованной оболочкой, обладают как достоинствами, так и существенными недостатками.

Подобные трубы успешно применяют не только при монтажа теплотрасс, но и для устройства нефте- и газопроводов

Плюсы изделий ППУ будут такими:

1. Низкий коэффициент тепловой проводимости (потери тепла не превышают 1-2%), высокая плотность материала.
2. Широкий диапазон эксплуатационных температур: от -170 градусов до +130 градусов.
3. Эксплуатационный срок конструкции при условии постоянного контроля составляет от 25 до 35 лет.
4. Как правило, изделия комплектуются необходимыми деталями для монтажа: отводами, тройниками, компенсаторами и арматурой.
5. В сравнении с другими изолированными конструкциями (ППМ или АПБ) вес ППУ трубопроводов будет наименьшим.
6. Удобная система мониторинга, экономия средств на ручной проверке и профилактике системы.
7. Теплоизоляция безопасна для окружающей среды. При правильной схеме использования полимер не выделяет токсических веществ в грунт и не оказывает губительного воздействия на человеческий организм.

Минусы труб ППУ:

1. Изоляционный слой ППУ является легковоспламеняющимся. Поэтому воздействие открытого огня на торцевые участки полимера не допускаются.
2. Пенополиуретан, несмотря на прочность, не стоек против механических повреждений.
3. «Черная» сталь в любом случае остается подверженной коррозии. В случае протечки изоляции этот процесс происходит быстро и незаметно.
4. Существуют ограничения на использование данных изделий в теплосетях с высоким температурным графиком, работающих с температурами от +140 градусов до +170 градусов.
5. Обязателен тщательный контроль за влажностью изоляционного слоя. При намокании изоляции необходима замена полного участка теплосети: отдельно ППУ заменить нельзя.

ППУ трубопроводы в оцинкованной или полиэтиленовой оболочке – это современные, экономически эффективные конструкции. При правильном монтаже и рабочих условиях аварийные ситуации в системах происходят крайне редко, а потери тепла при транспортировке сред являются незначительными.

trubamaster.ru
