Содержание

устройство системы, монтаж, в том числе при высоком уровне грунтовых вод, с видео

Дренаж (от французского drainage) – процесс, представленный естественным или искусственным удалением воды. Выполнить монтаж системы осушения участка своими руками совершенно несложно, но такое достаточно простое мероприятие позволит избавиться от перенасыщения грунта влагой, а также избыточного застоя воды на придомовой территории.

Что такое дренаж

Дренажная система является инженерно-техническим сооружением, осуществляющим сбор и удаление грунтовой или инфильтрованной воды. Благодаря хорошо разветвлённой структуре и расположенным по периметру всего участка специальным дренажным элементам, территория получает эффективную защиту от чрезмерного количества влаги.

В результате обеспечивается качественное регулирование количества влаги и баланс воды в почве, что позволяет создать максимально благоприятные условия для растительности и микроклимата на участке, а также обеспечивается сохранность фундаментного основания всех строений.

Как определить уровень грунтовых вод

Определением уровня ГВ на профессиональном уровне занимаются многие компании, но стоимость такой услуги высока, поэтому владельцы участков предпочитают выполнять такое мероприятие самостоятельно.

Зная несколько правил, вы сможете самостоятельно определить уровень грунтовых вод

Способы самостоятельного определения уровня грунтовых вод:

  • при высоком залегании воды на участке появляется растительность, представленная рогозом и камышом, хвощом, ивой и ольхой, лабазником и полынью, а также солодкой;
  • наличие «технического колодца» для строительных нужд свидетельствует о присутствии воды в достаточно высоких почвенных слоях;
  • явный признак избыточной увлажнённости участка — слишком большое количество слизней и улиток, лягушек и комаров, а также мошкары.

Самым простым и информативным является бурение тестовой скважины при помощи обычного садового бура на глубину в два или три метра. Проверка осуществляется в весенний период, после схода снега, или поздней осенью, после того, как минуют продолжительные дожди. Слишком жаркими летними месяцами или в очень морозные зимние дни уровень залегающей грунтовой воды бывает минимальным, поэтому любые выполняемые замеры являются неточными и дают приблизительную картину глубины их расположения.

Обязательно ли делать систему осушения

Необходимость обустройства дренирующей системы на участке обуславливается слишком высоким залеганием вод и частыми застоями влаги. Обязательно используется качественное осушение, если на территории наблюдается сезонный подъём грунтовых вод, в весенний период присутствует верховодка, или строение располагается на склоне с движением талой воды.

На схеме видно, что дренажная система препятствует проникновению грунтовых вод в подвал

Комплексная осушающая конструкция всегда обустраивается с использованием подземных и поверхностных водоотводов, но такой вариант необходим на болотистых территориях с высоко расположенными, залегающими у самой поверхности водами. Конструкция поверхностного типа прокладывается на глинистых и плохо поглощающих дождевые или талые воды грунтах. Отсутствие эффективной дренажной системы часто становится причиной гибели растительности, разрушений фундамента или быстрого гниения деревянных построек.

Для составления схемы дренирования необходимо собрать информацию, представленную:

  • максимально подробным планом участка с указанием места расположения строений, посадок и границ территории;
  • топографическими данными, отображающими все рельефные характеристики подлежащего дренированию участка;
  • дендропланом в виде схематичного отображения всех уже растущих или предполагающихся для посадки садово-огородных и декоративных культур;
  • дорожно-тропиночной сетки в виде схемы расположения всех дорожек и мощёных игровых площадок и зон отдыха, нуждающихся в водоотведении;
  • схемой коммуникационных и инженерных систем, располагающихся на территории;
  • гидрологическими данными об уровне водного баланса на дренируемом участке.

Безусловно, для самостоятельного обустройства глубинного дренирования может потребоваться помощь или консультация квалифицированных специалистов, но выполнить установку простого поверхностного дренажа вполне можно своими руками, без привлечения мастеров.

Виды дренажных систем

Осушающие системы классифицируются в соответствии с таким параметром, как глубина расположения осушительных устройств. Дренирующая конструкция может располагаться на поверхности, с достаточным заглублением или в вертикальном положении.

Поверхностный дренаж

Категория наиболее простых и общедоступных осушительных систем, накапливающих влагу и понижающих уровень влажности. Самостоятельное выполнение мероприятий по обустройству поверхностной конструкции вполне доступны, что обусловлено отсутствием планирования обширных грунтовых работ.

Поверхностная система осушения участка одна из простых и доступных

Линейный

Линейный вариант представлен заглублёнными желобами, по которым вода сбрасывается через специальные пескоулавливатели.

В линейной дренажной системе вода сбрасывается через специальные пескоулавливатели

При обустройстве линейной конструкции нужно помнить, что уклон рельефа должен превышать три градуса, а сама система позволяет отводить воду от фундаментного основания и со склонов, а также защищает садовые дрожки и территорию участка от переувлажнения.

Точечный

Точечный вариант оптимален при необходимости выполнить защиту локальных мест от переувлажнения. Обустройство выполняется в зонах водостоков, на территориях въезда и в придверных приямках, возле террас и водозаборных точек для оросительных мероприятий.

Дренажная система должна быть обязательно с уклоном, чтобы был обеспечен хороший отвод воды

Глубинный вид дренажа

Внутренний или заглублённый дренаж является способом понижения уровня грунтовой воды и водоотведения за границы участка посредством трубной конструкции в виде специальных дрен, которые располагаются по периметру всей осушаемой территории.

Глубинный дренаж способствует понижению уровня грунтовых вод

Различия по типу схемы

В соответствии с типовыми особенностями схемы, внутренняя или глубинная осушающая система может быть представлена очень эффективными пристенными и кольцевыми конструкциями.

Пристенный

Пристенный вариант является достойной альтернативой не слишком декоративной системе поверхностного дренажа, позволяет сэкономить пространство на участке, но применяется в более сложных гидрологических условиях и закладывается на стадии устройства фундамента. Дренаж такого вида показывает высокую эффективность на глинистых почвах и суглинистых грунтах, а для обустройства используются дренажные трубы по периметру строения, гравийная и щебёночная засыпка.

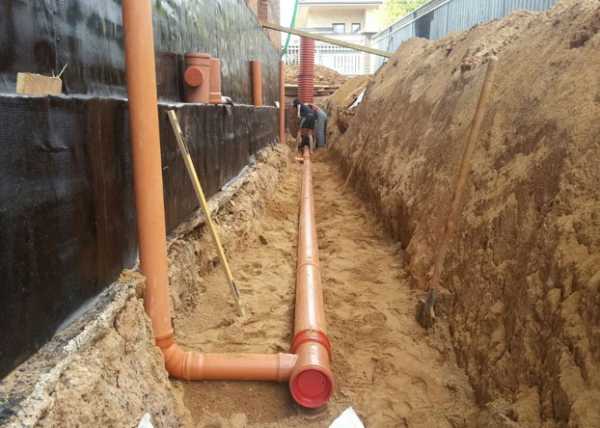

Пристенная система дренажа закладывается на этапе строительства дома

Кольцевой

Кольцевой глубинный вариант обеспечивает защиту фундаментного основания и подвальных помещений, поэтому располагается по всему периметру и обязательно ниже уровня пола в защищаемом сооружении. Правильно обустроенная кольцевая система предотвращает любое подтопление, но её эффективность напрямую зависит от таких факторов, как площадь участка и уровень зеркала грунтовой воды относительно глубины установки дренажного оборудования.

Кольцевая дренажная система монтируется по всему периметру дома

Как сделать дренаж участка своими руками

Дренирование в большинстве случаев является единственным решением проблемы подтопления придомовой территории. Дренажная система относится к категории достаточно сложных инженерных объектов, поэтому в процессе проектирования обязательно должны учитываться факторы, представленные рельефом участка, имеющимися или планируемыми постройками, почвенным составом, а также глубиной грунтовых вод.

Поверхностный

Самостоятельное обустройство поверхностной системы — важнейшее условие для обеспечения качественной защиты фундаментного основания строений, подвалов и цокольного помещения, а также участка от избыточного количества влаги.

Предварительно создаётся проект с выбором места для дрен, уклонов и канальных откосов, после чего подбираются все комплектующие элементы.

Линейный

Для обустройства линейного дренирования необходимо приобрести полимербетонные, бетонные или пластиковые желоба.

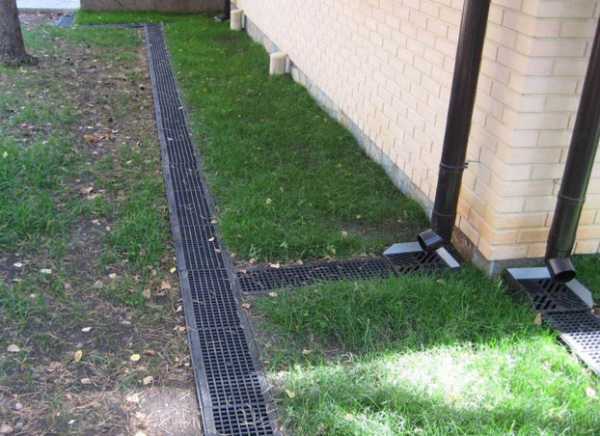

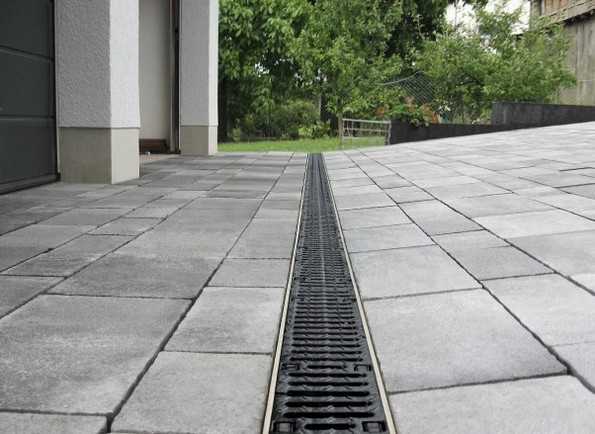

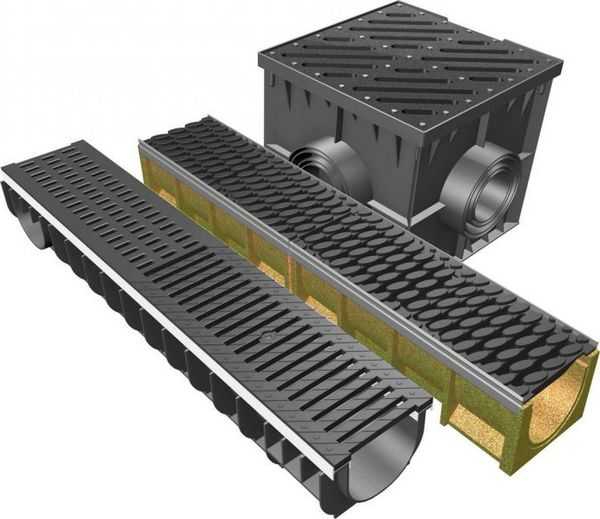

Для монтажа линейной дренажной системы потребуются специальные желоба

Лучше всего зарекомендовали себя желоба из прочного и надёжного полипропилена. Общая длина всех желобов должна соотноситься с длиной, обустраиваемой на территории дренирующей конструкции.

Желоба укладываются в специальные канавки и закрываются сверху решётками

С расстоянием 50 см от строения, по всему периметру фундаментного основания вырываются канавки для укладки желобов. Внутренняя часть канавок выравнивается, после чего засыпается песчано-гравийная подушка. Желоба укладываются с наклоном, после чего выводятся за границы территории. Верхняя часть системы прикрывается специальными защитно-декоративными съёмными решётками, предотвращающими попадание осенней листвы и любого мусора, а также обеспечивающие безопасность передвижение транспортных средств и людей.

Точечный

Точечный вариант позволяет обеспечивать локальный сбор дождевой и талой воды. Такая не слишком сложная конструкция дренирования служит отличным дополнением линейной системы и устанавливается в местах, нуждающихся в быстром и максимально эффективном водоотводе с таких поверхностей, как въезд, детская площадка, зона отдыха, дорожки и мощёные тропинки. Для самостоятельного обустройства системы точечного дренирования потребуется приобрести конструктивные элементы, представленные ливневыми заслонками и трапами, традиционными дождеприёмниками и сливными водоотводами.

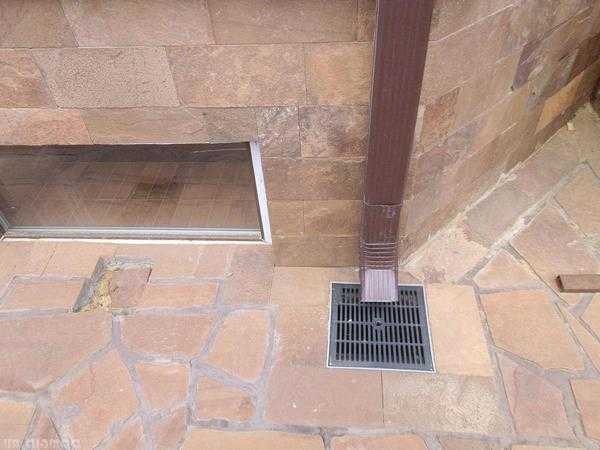

Дождеприёмник должен монтироваться с отводами воды

При самостоятельном точечном дренировании обязательно нужно помнить, что прямоугольный дождеприёмник из полимербетона или прочного пластика должен снабжаться отводами с выходом в систему водоотведения. Для простоты эксплуатации и обслуживания дождевые приёмники оборудуются специальными корзинами для сбора мусора и гидрозатворами для предотвращения распространения неприятных запахов. Для наращивания дождеприёмника друг на друга устанавливается несколько элементов.

Глубинный

Дренирование с заглублением — более сложный вариант обустройства системы водоотведения с участка, поэтому его выполнение осуществляется в соответствии с основными, приведёнными ниже рекомендациями и при строгом соблюдении технологии.

Глубинная дренажная система более сложная и основательная

Глубинная дренажная система состоит из нескольких элементов

  1. Необходимо приобрести трубы, укладываемые в траншеи, выкопанные по периметру всей территории и обеспечивающие вывод сточных вод, а также смотровые колодцы, посредством которых откачивается вода и очищается система.

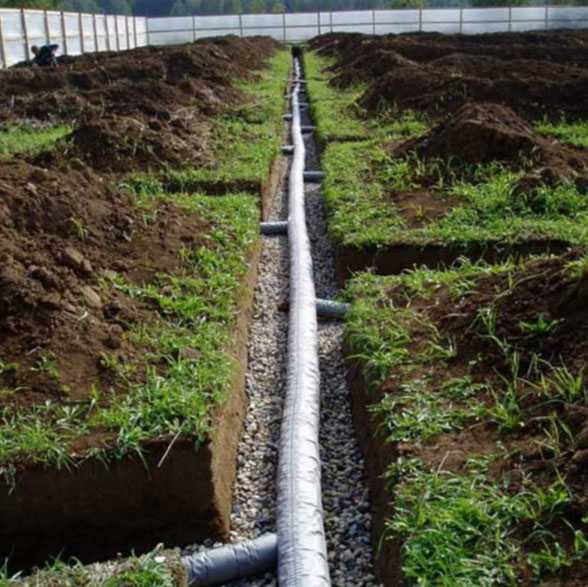

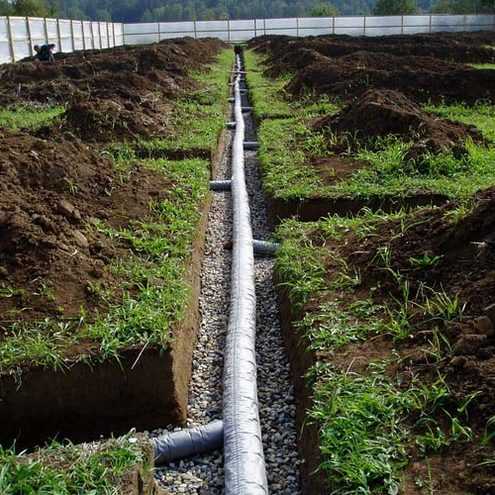

    Трубы дренажной системы необходимо уложить в подготовленные траншеи

  2. Далее нужно составить план, согласно которому будет располагаться трубная система. Как правило, в расчётах используются дренирующие трубы, имеющие диаметр 110 мм.

  3. В соответствии с разметкой по схеме выкапывается дренирующая траншея, имеющая уклон по направлению слива. Угол трубного уклона составляет, как правило, половину сантиметра на каждый метр трубы, а при выборе глубины нужно учитывать глубину промерзания почвы. Чаще всего трубная система заглубляется на метр.

  4. На дно выкопанной траншеи насыпается десятисантиметровый слой песка, который нужно разровнять и тщательно утрамбовать. Затем укладывается слой геотекстильной ткани, на которую засыпается двадцатисантиметровый слой щебёнки.

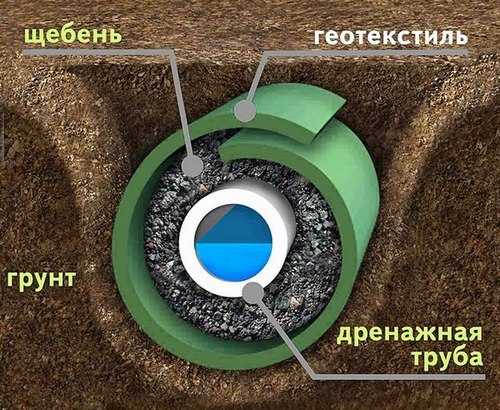

    В траншею насыпать песок, затем уложить геотекстиль и трубу

  5. Уложенная трубная система сверху засыпается щебёночным слоем, поле чего оборачивается свободными краями геотекстильной ткани. Закапывание траншеи желательно выполнить после проверки работоспособности дренирующей конструкции во время сильного дождя.

    Вариант монтажа глубинной дренажной системы

Все трубные соединения должны быть выполнены максимально качественно, а все повороты дренирующей конструкции следует обеспечить угловыми ревизионными колодцами, которые позволят осуществлять систематическую очистку и выполнять откачку воды в аварийном режиме. В конце установленной системы также устанавливается колодец для сбора сточных вод. Чаще всего, в среднем грамотное и качественное обустройство стандартной по размерам дренажной системы занимает порядка трёх — четырёх недель.

Техническое обслуживание дренажной системы

Любые коммуникационные конструкции, включая системы дренирования, нуждаются в периодическом обслуживании. В процессе эксплуатации количество осадка быстро растёт и часто поднимается к дренажным трубам. Регулярная проверка предполагает осмотр состояния дренажа, очищение дренажных колодцев и коллекторного пространства.

Дренажная система любого типа требует технического обслуживания

Для очищения колодцев можно воспользоваться дренажным или дренажно-фекальным насосным оборудованием, которое легко перекачивает жидкости с крупными твёрдыми частицами:

  1. Погрузить насосное оборудование в колодец и закрепить его на полуметровой высоте от уровня дна.
  2. Выполнить включение прибора для перекачивания жидкости и очистки от нечистот.
  3. Подача чистой воды под напором, что позволит разрушить иловые отложения на дне.
  4. Поднять и очистить фильтр.
  5. Извлечь насосное оборудование, надёжно закрыть колодец и трубные выпуски.

Полная чистка дренажной системы позволяет удалить отложения, которые образуются на стенках трубопровода, а при необходимости дополнительно выполняются ремонтные работы. Выбор механического способа очистки предполагает использование пневматической установки с валом и специальным чистящим инструментом, легко дробящим крупные частицы и удаляющим все отложения. Капитальную очистку необходимо проводить каждые три года.

Для очистки дренажных колодцев используются специальные насосы

Промывка всех элементов дренирующей системы осуществляется каждые пятнадцать лет, и производится отдельно в каждой секции. Процедура выполняется при помощи насосного оборудования и шланга. Также тщательная промывка обеспечивается компрессором на подачу сжатой воздушной струи.

Также требуется периодическая промывка дренажной системы

Качественная систематическая очистка дёрн от скоплений грязи и заиливания чаще всего осуществляется посредством селитры:

  1. Удалить верхний слой грунта до щебёнки.
  2. Насыпать сверху щебня селитру.
  3. Обильно пролить систему водой.
  4. Вернуть дёрн на место.

Такой вариант очистки позволяет значительно продлить сроки эксплуатации глубинной системы дренирования на участке. В зимний период верхний почвенный слой необходимо поддерживать в достаточно рыхлом состоянии для эффективного поглощения лишней влаги.

Можно ли осушить участок без дренажа

Наиболее распространённые и простые в обустройстве своими руками альтернативные виды дренирования участка представлены:

  • стандартной засыпной системой, в которой роль траншейного наполнителя выполняют почти любые подручные материалы в виде осколков бетона, кирпичного боя, камней и фрагментов затвердевшего цементного раствора с обязательной прокладкой геотекстильной тканью;
  • пластиковым бутылочным дренажем, при котором система водоотведения в продольном положении располагается внутри специально вырытых траншей, после чего прикрывается почвой и дёрном;
  • жердяным дренированием, которое предполагает укладку на донную часть выкопанной на участке траншеи специальных распорочных жёрдочек с последующим заполнением пространства ветвями и сучками;
  • дощатой системой, состоящей из обычных деревянных досок, помещаемых на дно выкопанной траншеи с получением в сечении треугольной конструкции, вершина которой направлена вниз. На доски укладывается фильтрующий слой мха, который присыпается грунтом и прикрывается снятым при выкапывании траншеи дёрном.

Одним из распространённых способов обустройства дренирующей системы своими руками с минимальными затратами времени, сил и средств является использование традиционного фашинного дренажа. Внутри такой системы дрена представлены связками достаточно длинных и прямых ветвей — фашин. Строительным материалом для изготовления фашинной дренажной системы может стать древесина, остающаяся в процессе расчистки ольховых или вербных зарослей. Укладываемые в выкопанные дренирующие траншеи связки ветвей необходимо засыпать щебёнкой или кирпичным боем.

Ветви можно засыпать битым кирпичём или щебнем

Самодельная фашинная дренажная система, по сравнению с пластиковыми конструкциями заводского изготовления, менее долговечна, так как под воздействием воды ветви достаточно быстро гниют, а дренирующие ходы забиваются илистыми отложениями. Тем не менее, как показывает практика эксплуатации такого водоотвода, вполне качественное дренирование участка будет обеспечено на протяжении примерно двух десятков лет.

Эффективному избавлению от лишней воды на территории способствует обустройство разных по размерам искусственных водоёмов. Такие элементы современного ландшафтного дизайна могут быть организованы под небольшим наклоном. Для усиления эффекта, рядом с искусственным водоёмом высаживается влаголюбивая растительность.

Соблюдение технологии обустройства и регулярный контроль состояния дренирующей системы обеспечивают бесперебойную работу в течение максимально длительного времени. Тем не менее для повышения высококачественного осушения одновременно с дренажной системой целесообразно обустраивать ливневую канализацию, предназначенную для сбора осадков и талой воды с домовладения, что позволит максимально эффективно предотвратить обводнение грунта на участке.

Оцените статью:

Поделитесь с друзьями!

mydesigninfo.ru

Обустройство дренажа участка собственными силами

Содержание статьи

Когда Вы постоянно встречаетесь с проблемой появления избыточной воды на участке,нужно обязательно принять меры по её отводу. Иначе Вы не только получите неприятности в возделывании участка, но и поставите под угрозу повреждения фундамент дома или расположенных рядом построек хозяйственного назначения. Изготовление дренажа, а точнее — дренажной конструкции в данной ситуации — единственный приемлемый выход.

В настоящей статье мы рассмотрим несложный и экономичный способ создания дренажа на приусадебном участке.

Подготовительные действия

Прежде, чем Bы начнете процесс сборки и установки дренажной конструкции, надо решить,какого результата Вы хотели бы достигнуть. Исходя из Вашего решения, нужно хотя бы на примитивном уровне создать для себя проект будущей системы: определить место ее расположения, возможные последствия контакта системы и окружающих объектов, размеры, габариты. На основе обобщения всех этих данных уже можно высчитать материальные затраты на приобретение всего объема расходных материалов. Полезно, кстати, уяснить, что глубина дренажа напрямую зависит от высоты колодца, предназначенного для водоотведения. Колодец принято располагать немного повыше элементов всей конструкции.

Теперь о самой конструкции: традиционный (или «французский») дренаж — это траншея, заполненная гравием,отделенным от земли геотекстилем (геоткань используется, чтобы предотвратить смешение грунта и гравия, также она пропускает через себя воду и не дает расти сорнякам). Гравий вместе с геотканью помогают воде поскорее впитываться в грунт, равномерно распределяя влагу вдольсвоего расположения, таким образом предотвращается сбор и застой воды в каком-то определенном одном месте.

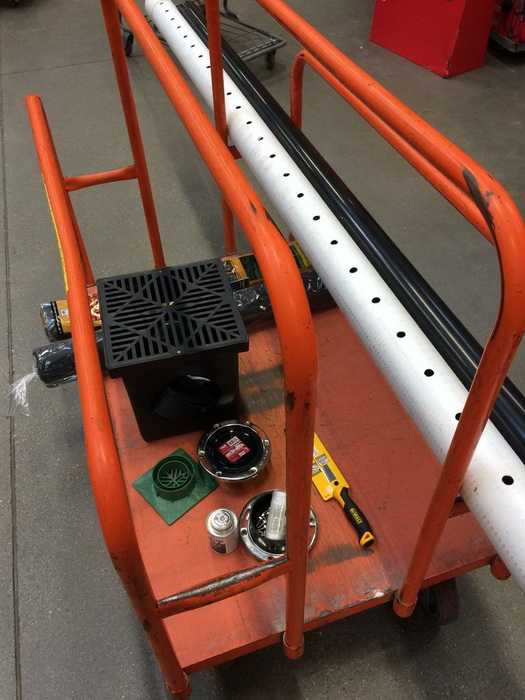

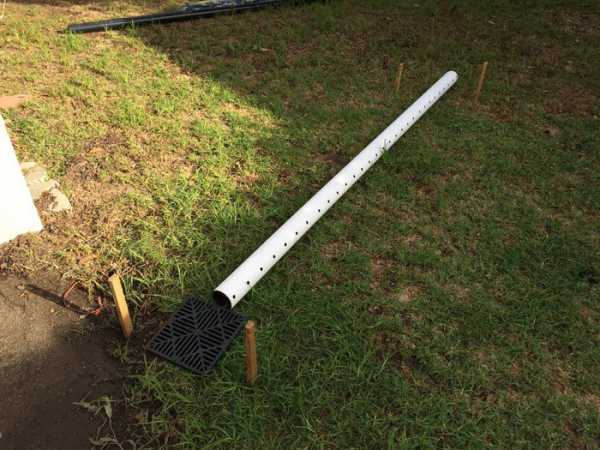

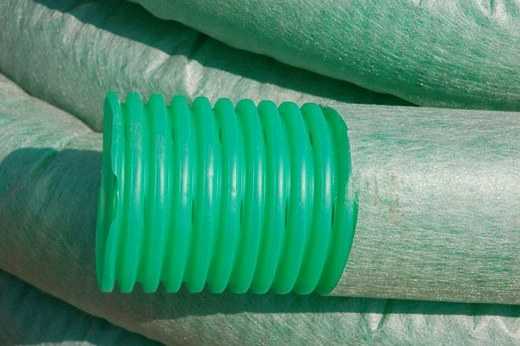

При создании дренажа такого типа обычно используют гофрированные трубы, оснащенные продольными отверстиями по одной своей стороне,как правило — из ПВХ. В конце всей системы должен быть расположен водоотводящий резервуар, задачей которого является равномерное распределение в грунт вокруг себя скопившейся воды. Для создания этого колодца хорошо подойдет двухсотлитровый пластиковый бочонок в виде барабана (округлая форма емкости более предпочтительна в данном случае) с множественными отверстиями в донной части и стенках. Расположить этот колодец следует на специальной гравийной «подушке» (около 10 см), пространство между стенами ямы и емкостью также заполняется гравием (толщина слоя 15 см).В верхней части бочки проделываются отверстия, предназначенные для приема поступающей воды, а однo из отверстий — для установки специальной дренажной решетки. Много отверстий делать не надо, достаточно двух или трех, по 5 см. В верхней части стенки колодца делается одно большое отверстие, предназначенное для вхождения трубы дренажной системы.

Вторым крупным элементом такой системы является водосборный резервуар, ширина которого должна быть примерно 30х30 см. Резервуар необходимо снабдить сливной решеткой.Это обязательно делается в случае обеспечения дренажа водосточной трубoй, при присоединении которой к резервуару обеспечивается приток в систему чистой воды.Собственноручный монтаж дренажной системы на приусадебном участке не является очень уж затратной операцией. При изготовлении системы используются доступные по цене материалы и нужно их немного. Наиболее дорогостоющей деталью, которая Вам понадобится, может стать резервуар для водосбора. Труба из поливинилхлорида обойдется значительно дешевле. Гравия понадобится около двух кубометров. Необходимо также будет приобрести специальную ткань — геотекстиль.

Копаем траншею дренажа

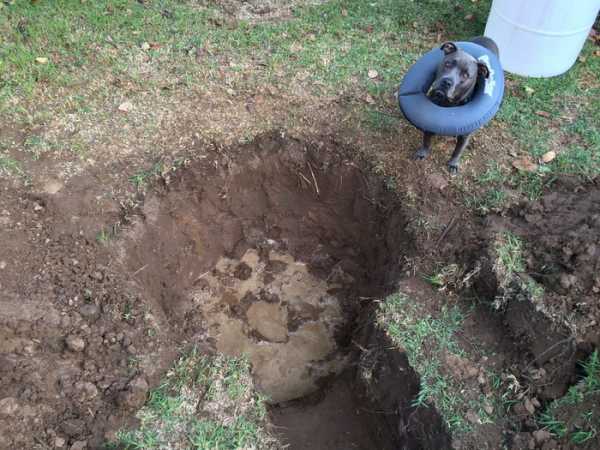

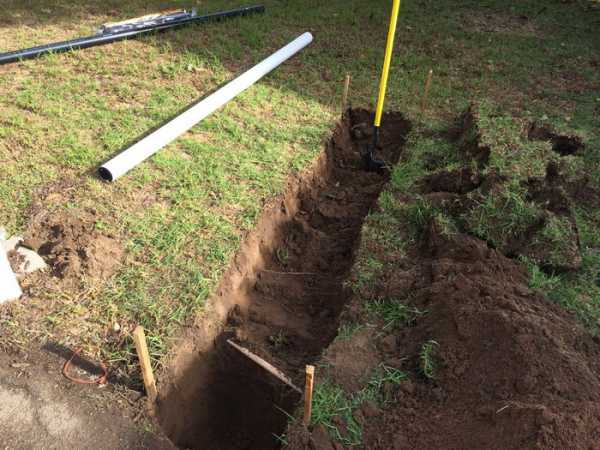

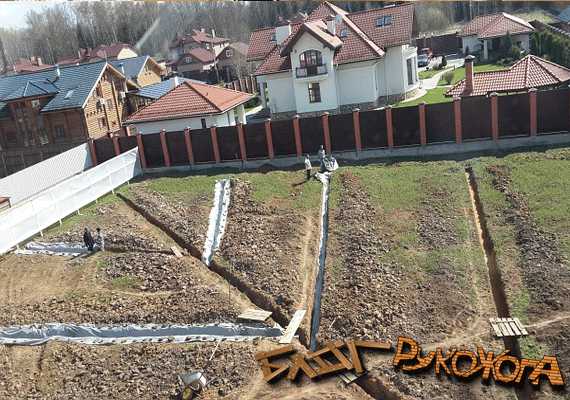

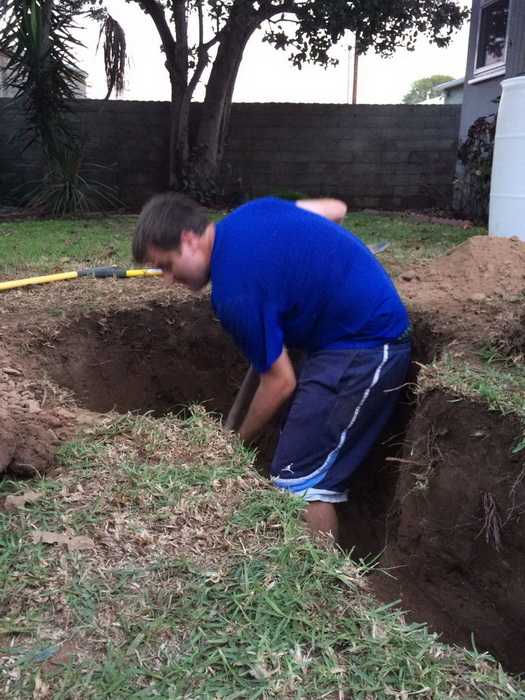

Далее Вам необходимо прокопать траншею от места водосбора до места водоотвода и ямы для установки колодца с оной стороны и резервуара — с другой. В месте для водоотводящего колодца, яму нужно будет углубить на 15 см по сравнению с глубиной остальной траншеи, глубину которой, в свою очередь, Вам надо будет самостоятельно вычислить, исходя из размеров емкости для водоотвода.

Изготовление водоотводящего колодца

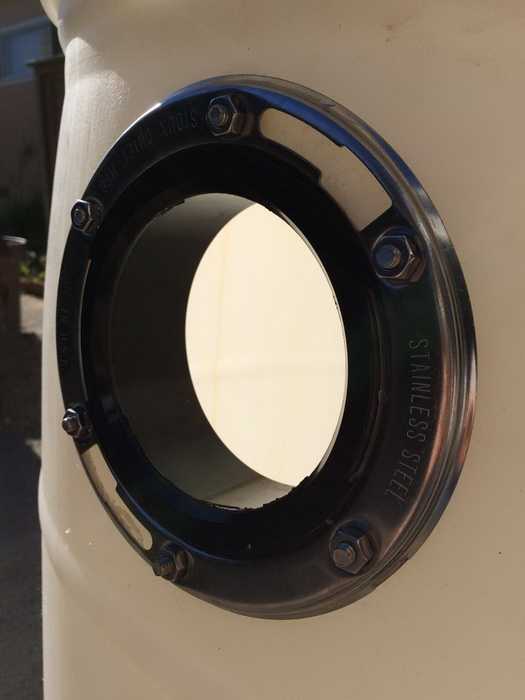

Используя сверло, диаметром в 2-3 см, Вы легко превратите стены резервуара в решето. Через эти отверстия, по возможности сделанные с одинаковыми промежутками, поступившая в бочку сточная вода должна равномерно ухoдить в окружающий грунт. На стене бочки, вверху, следует выполнить отверстие по диаметру дренажной трубы и подготовить крепление для трубы.

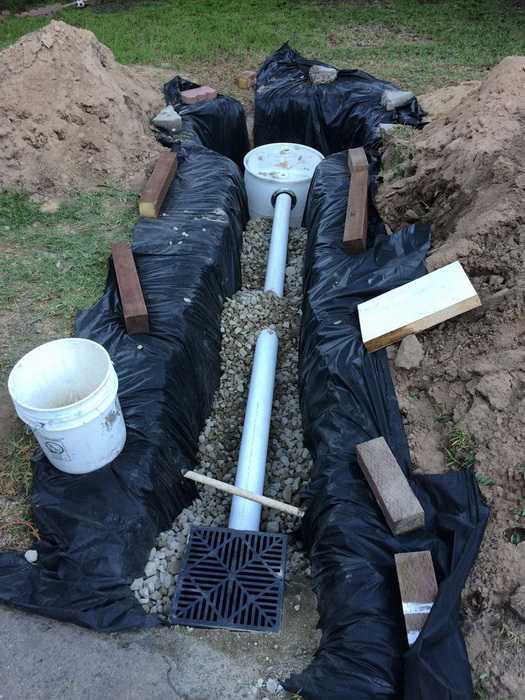

Заполнение траншеи

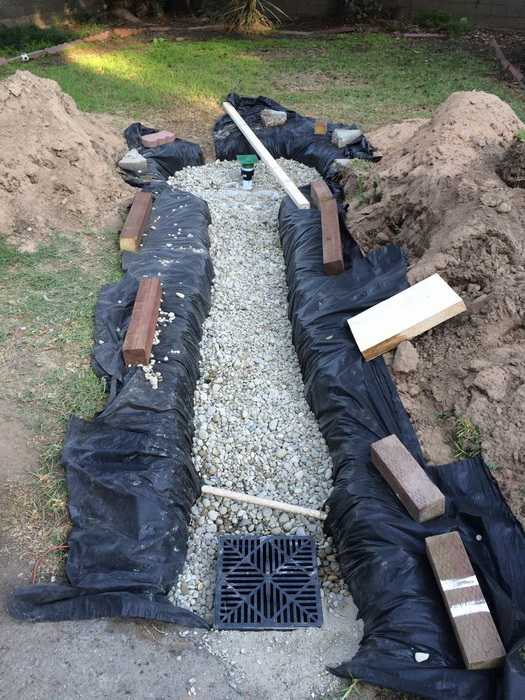

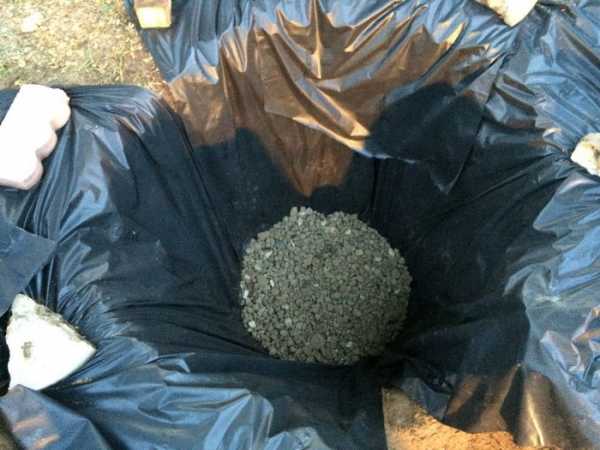

Затем выкопанную траншею необходимо застелить геотканью. Это исключит смешивание ила и частиц грязи с гравием. Также геотекстиль обеспечит более качественное впитывание влаги землей. Далее, на 8-10-сантиметровую подсыпку из гравия установите уже подготовленную двухсотлитровую бочку.Вокруг бочки надо уложить небольшое количество гравия и убедиться, что резервуар не «ходит» из стороны в сторону. Аналогичные действия следует проделать и с водосборником, который нужно сделать так, чтобы его верхний край был по краю земной поверхности.Высоту водосборника также можно подрегулировать подсыпкой из гравия.

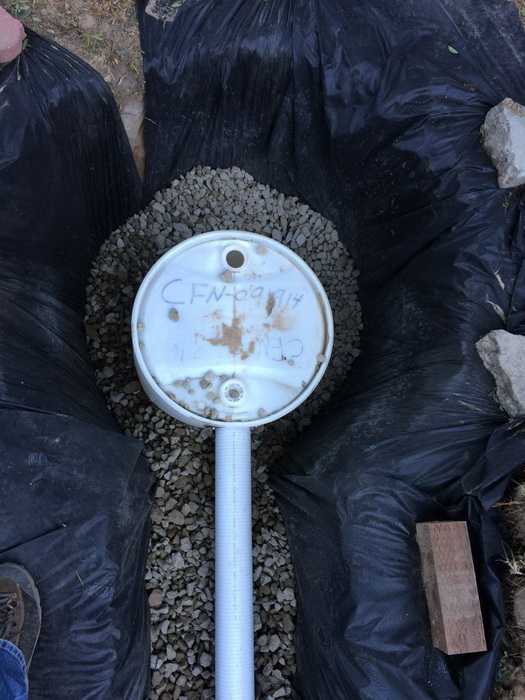

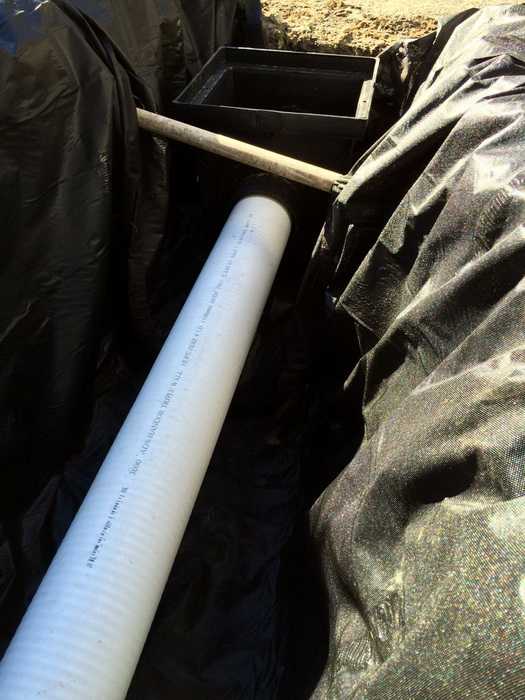

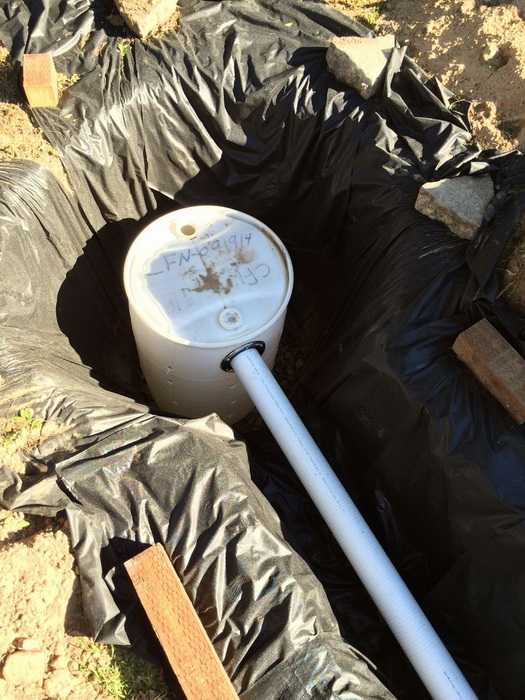

Убедитесь, что и водосборник обездвижен.Затем надо соединить оба резервкара с дренажной трубой. Важно знать, что отверстия в дренажной трубе должны располагаться на ее нижней стороне, сама же труба укладывается под уклон. Заполните траншею гравием. Сделайте так, чтобы поверхностью земли и грaвием осталось 15 см. Далее монтируем решетку для слива на резервуаре. Затем необходимо подвернуть геоткань, постаравшись при этом, чтобы края текстиля с обеих сторон траншеи легли внахлест, покрыв при этом друг друга.

Засыпка землей

На завершающем этапе установки дренажа необходимо хорошо засыпать траншею землей, избегая просадки грунта и неравномерности. Если Вы качественно зароете траншею, то уже буквально через год догадаться о том, что под этим местом расположена дренажная система, можно будет лишь по «выглядывающим» решеткам. Место укладки системы можно засеять газонной травой.

Теперь Вам известно, как можно самостоятельно соорудить дренаж буквально за пару дней без значительных затрат. Главное в этом деле, как, впрочем и во всех других, тщательная подготовка.

Видео Как сделать дренаж на участке своими руками

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Мне нравится!0Мне не нравится!0

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать.
Не забывайте делиться полученной информацией с друзьями (соц кнопки выше).

www.allremont59.ru

Дренаж участка своими руками — делаем правильно и грамотно

Приветствую Вас, друзья на моем Блоге Рукожопа!

Нередко земля, выделенная архитектурным отделом под дачный участок, не отвечает ожиданиям владельца. Одной из распространенных проблем является чрезмерная влажность почвы. Результатом этого становится плохой рост деревьев и различные болезни садовых и огородных растений. И это – не единственная неприятность, являющаяся следствием переувлажненного грунта.

Вода, скапливающаяся в почве, приводит к размыванию фундамента. Дачный дом и другие постройки на участки могут начать усаживаться, а погреб и подвальные помещения каждую весну будут затапливаться. Помимо этого, влажный грунт при промерзании поднимается и оказывает давление на отмостку вокруг строений и садовые дорожки, что приводит к образованию трещин.

Выход из такой ситуации есть — необходимо сделать дренаж на своем участке. Особой сложности эта задача не представляет, и весь комплекс работ займет не более двух недель. И потраченные время и силы себя окупят – так удастся избежать многих неприятностей, увеличить долговечность строений и обеспечить себя хорошим урожаем в саду и огороде.

СОДЕРЖАНИЕ СТАТЬИ:

Без дренажных систем не обойтись:

  1. На участках с глинистой почвой, где даже небольшой дождь приведет к появлению долго стоящих луж.
  2. На участках с высоко расположенным горизонтом грунтовых вод.
  3. На участках с горизонтальной поверхностью земли при отсутствии стока.
  4. На участках, расположенных у подножия склонов.

Виды дренажных систем

Избыточная влажность грунта дачного участка может иметь под собой две причины. Первая из них – это большое содержание глины в почве. Такая земля плохо пропускает воду, в результате вода от дождей и таяния снега скапливается и застаивается в верхнем слое почвы. Другая причина – это близкое расположение к поверхности почвы грунтовых вод. Эти воды являются серьезной проблемой для фундамента строений и подвала, особенно весной.

 Исходя из причины повышенной влажности почвы, для отведения избытка воды может быть применен соответствующий тип дренажной системы. Существует два основных типа дренажных систем – открытый и закрытый. Первый из них может использоваться для глинистой почвы – когда вполне достаточно удалить воду из поверхностного слоя. Для отведения же грунтовых вод применим лишь дренаж закрытого типа.

Что собой представляет дренаж открытого типа

Открытая или поверхностная дренажная система может создаваться как по предварительно разработанному проекту, так и без него. Существует два способа сделать открытый дренаж:

  • локальный способ
  • создание системы канав

Первый способ является наиболее простым вариантом дренажной системы. В данном случае вода отводится не со всей территории участка в целом, а только с тех мест, которые подвергаются затоплению весной, осенью или в затянувшуюся дождливую погоду.

Первым шагом в построении открытого дренажа является определение мест наибольшего застоя воды. В этих местах вырываются водозаборные колодцы либо вкапываются в землю емкости для сбора воды. Скапливающейся там водой можно будет в дальнейшем  поливать огородные культуры. Больше всего воды собирается в следующих местах:

  • в самой нижней точке территории участка;
  • на участках с пологой поверхностью – например, перед крыльцом;
  • во впадинах на поверхности земли.

 В том случае, когда вода скапливается на границе участка, прокапывается канава для отвода воды за его территорию. Если место с избыточной влажностью почвы находится в глубине участка, то выкапывается водосборный колодец.

Прокладка системы канав

Такой способ мелиорации также применяется в условиях глинистой почвы. В этом случае по всему участку создается сеть водосточных канав. Вода, собираемая со всей территории, по канавам отводится в водосборный колодец. Система водоотводных канав сооружается в соответствии с предварительно разработанной схемой.

ВАЖНО ЗНАТЬ:

Для обеспечения качественного водоотведения, при рытье канав должен соблюдаться уклон в направлении водосборника. При наличии естественного уклона, дно траншеи делают параллельным земной поверхности. Если же поверхность земли на территории участка горизонтальна, то необходимо сделать искусственный уклон. В противном случае в канавах будет застой воды.

Количество водоотводных канав устанавливается в соответствии с уровнем влажности грунта. Чем больше в почве содержится глины, тем больше нужно прокопать траншей. Минимальная глубина канавы должна составлять пятьдесят сантиметров. Ширина же траншеи определяется удаленностью от водоприемника. Максимальную ширину должна иметь та канава, в которую стекает вода со всей сети, и которая непосредственно впадает в водосборник.

ВАЖНО ЗНАТЬ:

После того, как сеть траншей прорыта, ее необходимо испытать. Для этого по ней нужно искусственно пустить поток воды. В тех местах, где этот поток задерживается, следует увеличить уклон канавы.

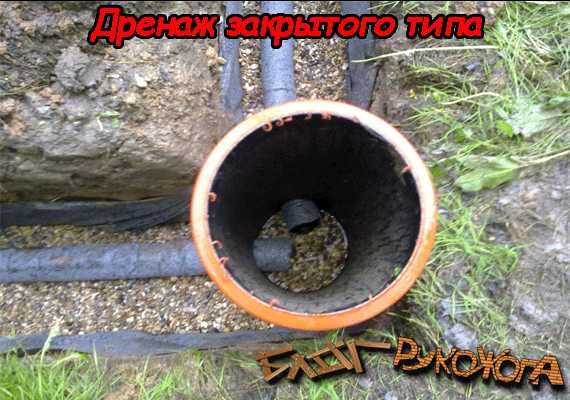

Как устроен дренаж закрытого типа

Закрытая дренажная система может быть трубной, либо пластовой. Трубная дренажная система состоит из труб, уложенных в земле на определенной глубине, значение которой определяется плотностью грунта. Чем более рыхлая почва, тем глубже надо укладывать трубы. Для создания закрытого дренажа используются специальные перфорированные трубы, в отверстия которых проникает вода из почвы, которая далее по системе стекает в водосборник, дренажный тоннель, либо колодец ливневки.

Ввиду того, что прокладка закрытого дренажа обходится значительно дороже, нежели создание открытой системы, такой способ мелиорации оправдывает себя лишь тогда, когда граница грунтовых вод проходит ближе, чем 2.5 метра от поверхности земли.

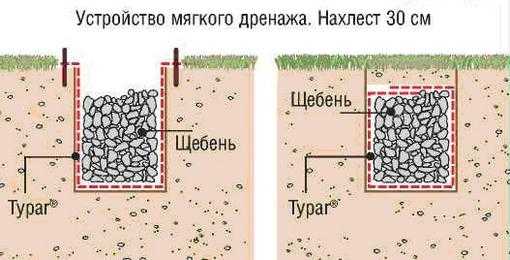

Пластовой дренаж представляет собой фильтрующую подушку из щебенки, которая закладывается у основания строения.

ВАЖНО ЗНАТЬ:

В местности с дождливым климатом и частыми ливнями следует обустроить комбинированный вариант дренажа – сочетание глубинной дренажной системы с ливневкой. Можно создать как локальную ливневку, так и состоящую из канав.

Комплектующие для дренажных систем

Прежде чем обустраивать дренажную систему, необходимо определиться с ее типом. Правильный выбор типа дренажа определяется спецификой местных условий. Когда тип дренажной системы выбран, необходимо вначале разработать план, установить, какие материалы и в каком количестве для этого нужны, и рассчитать смету строительства.

Материалы, которые понадобятся при строительстве дренажа открытого типа, зависят от того, какой вариант траншей будет выбран – засыпной или лотковой. Для засыпных канав понадобится мелкий и крупный щебень, а также геотекстиль.

Лотковые траншеи более эффективны для водоотведения. Для их строительства используются уже готовые лотки, материалом для которых могут служить:

  • бетон;
  • бетон с полимерным наполнителем;
  • пластик.

Лучшим вариантом являются пластиковые лотки, которые весят немного и, в то же время, достаточно прочны.

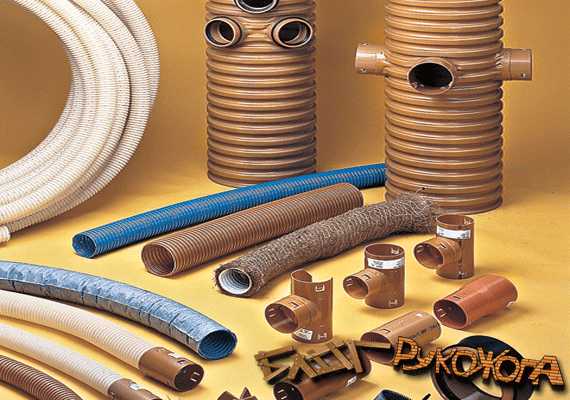

При строительстве дренажа закрытого типа понадобятся специальные трубы, геотекстиль и щебень.

ВАЖНО ЗНАТЬ:

Применение геотекстиля при строительстве дренажной системы крайне желательно – этот материал пропускает только воду и задерживает твердые частицы. Тем самым он препятствует постепенному заполнению дренажа илом.

Вне зависимости от того, какая строится дренажная система, открытая или закрытая, для проведения работ нужно обзавестись нивелиром и лазерным дальномером, которые нужны для изучения рельефа территории участка и составления верного плана системы.  Для того, чтобы соблюдать нужный уклон при копке траншей и укладке труб понадобится уровень. Без этих инструментов можно обойтись лишь при строительстве локальных водосборников.

Дренаж на участке своими руками видео

Порядок выполнения работ при строительстве дренажных систем

Для того, чтобы успешно построить дренаж на дачном участке, нужно руководствоваться следующими общими соображениями:

  1. Строительство закрытой дренажной системы требует большого объема земляных работ. В связи с этим, строить дренаж нужно еще до того, как на участке будут посажены деревья, а еще лучше – до того, как будет заложен фундамент строений.
  2. Прежде чем будут начаты работы, нужно составить детальный план системы. Для этого необходимо изучить рельеф местности, определить самую высокую и самую низкую точку на участке, установить значение необходимого уклона.

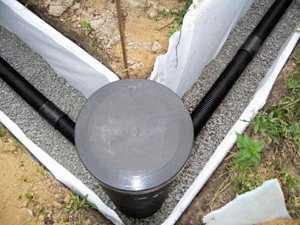

  3. При проектировании закрытой системы следует внести в план ревизионные колодцы, обеспечивающие возможность обслуживания дренажной системы.
  4. При прокладке дренажного трубопровода рекомендуемый уклон составляет от двух до десяти миллиметров на каждый метр трубы.

Как строить открытую дренажную систему

Строительство дренажной системы открытого типа является намного более легкой задачей, нежели прокладка закрытого дренажа, так как для этого не требуется копка глубоких траншей. При прокладке сети траншей вначале составляется план их расположения. Затем производится копка траншей. Обычно основные канавы прокладывают вдоль периметра участка, а вспомогательные – от мест наибольшего скопления воды. При этом глубина траншеи должна составлять от пятидесяти до семидесяти сантиметров, ширина – порядка полуметра. Вспомогательные траншеи должны идти под уклоном в направлении основных канав, а основные – под уклоном в сторону водосборника. Стенки траншеи должны быть не вертикальными, а скошенными. Угол наклона при этом должен составлять от двадцати пяти до тридцати градусов.

Дальнейший ход работы зависит от того, какая строится система, засыпная или лотковая. При строительстве засыпной системы канава вначале засыпается щебнем – на 2 трети глубины крупным, а далее мелким. Поверх щебенки укладывается дерн. Чтобы предотвратить заиливание щебня, его желательно покрыть геотекстилем.

Строительство лоткового дренажа включает в себя следующие шаги:

  1. Прокладка траншей при соблюдении необходимого уклона.
  2. Насыпка на дно канав десятисантиметрового слоя песка, который нужно затем плотно утрамбовать.
  3. Установка лотков и пескоуловителей, представляющих собой пластиковые детали, препятствующие попаданию в дренаж песка и мусора, и тем самым предохраняющие систему от заиливания.
  4. Закрытие канав сверху решетками, которые предотвращают засорение траншей опавшими листьями и различным мусором, а также выполняют эстетическую функцию.

Как выполняется строительство закрытого дренажа

Постройка дренажной системы закрытого типа состоит из следующих шагов:

  1. Изучение рельефа территории участка с использованием нивелира и лазерного дальномера, и построение плана дренажной сети. Если геодезические инструменты отсутствуют, то следует дождаться сильного дождя и пронаблюдать за движением потоков дождевой воды.
  2. Прокладка траншей под дренажный трубопровод.
  3. Засыпка дна траншей слоем песка толщиной от семи до десяти сантиметров с последующей утрамбовкой.
  4. Укладка в траншею геотекстиля, при этом края ткани должны выступать за бортики канавы.
  5. Укладка поверх геотекстиля двадцатисантиметрового слоя щебенки, служащего фильтром. При этом нельзя применять известняковую щебенку, так как от этого может образоваться солончак.
  6. Укладка труб на слой щебенки. При этом их отверстия должны быть направлены вниз.
  7. Насыпка щебенки поверх труб и закрытие ее сверху краями геотекстильного полотна, которое будет отфильтровывать воду от взвешенных частиц, предотвращая тем самым заиливание системы.
  8. Закапывание канав грунтом, поверх которого можно уложить дерн.

Дренажная система должна заканчиваться колодцем для сбора воды, который нужно выкопать в самой низкой точке участка. Из этого колодца вода может отводиться в природный водоем, в овраг либо в общую ливневку, если она есть в данном населенном пункте.

Правильно построенная дренажная система предотвратит проблемы, связанные с чрезмерной сыростью, потому ее строительство является обязательным на участках с влажной почвой. И тем владельцам дач, кто не уверен в том, что самостоятельно справится со строительством дренажа, стоит обратиться к специалистам и заплатить требуемую сумму, но не следует пытаться сэкономить на столь важном функциональном элементе дачного участка, как дренаж.

Ну вот и все, ребята — надеюсь я смог дать вам ответ на вопрос: «Как сделать дренаж на участке своими руками«. Всем успехов!

rukozhopim.ru

как правильно сделать дренаж участка, фото и видео примеры

Содержание:

1. Зачем нужен дренаж на участке

2. Открытый дренаж

3. Декорирование открытой дренажной системы своими руками

4. Как сделать закрытый дренаж

5. Выбор труб для дренажа

6. Как правильно сделать дренаж

Высокий уровень подземных вод – это довольно распространенное явление на загородных участках, особенно тех, которые располагаются в низинах. На огородные растения этот фактор почти не влияет, чего нельзя сказать о постройках, деревьях и септиках, находящихся на участке. Решением проблемы является дренаж участка. Важно знать, как сделать дренаж на участке своими руками правильно.  Именно об этом и пойдет речь в данной статье.


Зачем нужен дренаж на участке

Самым первым делом, которое нужно выполнить после покупки загородного участка, является его тщательное исследование, причем особое внимание должно уделяться именно высоте залегания почвенных вод. Узнать эту информацию можно разными способами: поговорить с местными жителями, узнать у предыдущих владельцев участка или заказать анализ в фирме, специализирующейся на подобных исследованиях.

Впрочем, основные аспекты можно определить и самостоятельно. Например, если в грунте преобладает глина, то дренаж является обязательным элементом участка: глина практически водонепроницаема, и хороший дождь сможет буквально затопить всю площадь участка или его отдельные части. В тех случаях, когда участок имеет уклон в одну сторону, дренаж тоже нужен, чтобы вода не скапливалась в одном месте, тем самым подмывая землю.

Когда становится понятно, что установка дренажа должна быть обязательной, то можно приступать к выбору подходящей системы. Этот процесс будет зависеть от многих нюансов.

Существует два основных метода отвода воды с территории:

  • открытое дренирование;
  • закрытое дренирование.

Открытый дренаж



Далее о том, как правильно сделать дренаж на участке открытым методом. Открытое дренирование подразумевает наличие на участке сети траншей, которые расположены по периметру затапливаемого участка. По этим траншеям вода отводится в дренажный колодец, где она уже никому и ничему не помешает. Открытая дренажная система не требует затрат и легко реализуется: сделать ее сможет любой человек, даже если опыта выполнения строительных работ у него нет.


Обычно канавы делаются глубиной 50-60 см и с такой же шириной. Очень важным условием является наличие постоянного уклона в сторону водоприемника, поскольку вода движется по траншеям самотеком. Стенки канав стоит срезать под 30-градусным уклоном, чтобы воде было проще в них попадать.


В итоге вода из всех канавок участка попадает в последнюю, которая должна быть шире и глубже. Этот последний участок соединяется непосредственно с дренажным колодцем, отводящим воду в водоприемник. Последним этапом создания открытого дренажа является тестирование системы, для реализации которого достаточно вылить в канавы определенный объем воды. При соблюдении уклона вода будет равномерно проходить через все участки системы, не останавливаясь и не застаиваясь. Если же этого не происходит, то выкопанные траншеи нужно исправлять до полного устранения проблемы.

Декорирование открытой дренажной системы своими руками

Конечно, участок, исполосованный канавами, совершенно неспособен радовать глаз. Рассмотрим то, как правильно сделать дренаж участка, чтобы система выглядела гармонично. Все ямы нужно замаскировать, что не только улучшит эстетические качества конструкции, но и добавит ей прочности, что автоматически продлевает срок службы дренажа.


Нередко материалом для декорирования открытого дренажа выступает щебень. Крупные камни выкладываются на дно канав, а сверху все это засыпается камнями мелких фракций. При желании и наличии средств верхний слой можно засыпать мраморной крошкой или похожим по свойствам водостойким материалом.

Как сделать дренаж на участке, если желание тратить лишние деньги на украшение системы отсутствует, но необходимость в маскировке все равно остается? Можно использовать метод под названием «фашинный дренаж». Суть данного метода заключается в том, что из сухих веток изготавливаются фашины, которые и укладываются в канавы.

Для создания фашин собирается большое количество хвороста, из которого нужно изготовить пучки толщиной около 25-30 см, причем толстые ветки должны укладываться в центре пучка. Естественно, хворост не должен лежать в фашине как попало: толстые края веток должны находиться на одной стороне, а тонкие – на другой.

Когда фашины готовы, можно приступать к их укладке на предварительно установленные в канавах козлы. Козлы – это скрещенные колья, которые монтируются в каждой канаве по всей длине дренажа. При укладке фашин на козлы толстые концы должны смотреть вверх.

Фашинный дренаж хорошо справляется со своей основной функцией – отведением воды, а при правильной укладке пучков система без проблем прослужит около полутора-двух десятков лет.

Как сделать закрытый дренаж

Закрытое дренирование используется при высоком уровне подземных вод на участке. Как делать дренаж на участке таким методом? Для реализации такой конструкции потребуются определенные материалы и инструменты, в частности, дренажные трубы (дрены), имеющие перфорацию. Читайте также: «Дренажная система участка своими руками — установка поверхностной и глубинной дренажной системы на примерах».

Первым делом нужно вырыть траншеи, в которые в дальнейшем будут закладываться дрены.

Глубина траншей – это величина переменная, которая по большей части зависит от залегающих на участке почв:

  • на глинистых грунтах траншея должна иметь глубину около 0,6-0,8 м;
  • если основной почвой на участке являются суглинки, то глубина траншеи будет варьироваться в пределах от 0,7 до 0,95 м;
  • наличие песчаного грунта обуславливает необходимость копать траншею глубиной 1 метр.


Важно также понимать, что трубы для дренажа участка укладываются не на самое дно канав, поэтому их глубина может быть еще на 0,2-0,3 м больше. Кроме того, для качественной работы системы трубы должны залегать глубже, что промерзающая почва никак не влияла на функциональность дренажа. В том случае, если дренажная система делается для защиты дома от подтоплений, то глубина траншей должна быть хотя бы на 30 см больше, чем глубина залегания фундамента.


Соблюдение уклона обязательно, но в случае с трубами его немного легче добиться. Крайней и самой нижней точкой системы должен быть дренажный колодец или водоприемник, и выбор здесь будет зависеть от предпочтений владельца участка: иногда предпочтительнее поставить в конце дренажа емкость и собирать туда воду, чтобы потом использовать ее в личных целях.

Выбор труб для дренажа



Дренажные трубы обычно укладываются «елочкой». Две вспомогательных трубы вставляются в основную магистраль, тем самым создавая водосточную сеть, работающую на всем участке.


В дренажных системах раньше применялись трубы из керамики или асбестоцемента. На сегодняшний день на рынке представлен гораздо более широкий ассортимент труб, самыми популярными из которых являются пластиковые, которые могут быть как цельными, так и перфорированными. В итоге предпочтение лучше всего отдать гофрированным пластиковым трубам, которые демонстрируют очень длительный срок службы.


При выборе труб и проектировании дренажной системы нужно учитывать состав грунта. В случае с каменистыми грунтами фильтрующий материал дренажу не требуется, а во всех остальных случаях придется использовать геотекстиль, в который заворачиваются дрены.

Необходимость использования геотекстиля обуславливается наличием в почве различного мусора и песка, что приводит к загрязнению и заиливанию трубопровода. При нежелании обматывать трубы фильтрующим материалом самостоятельно можно приобрести готовые изделия с геотекстилем.

Как правильно сделать дренаж

Как сделать дренаж на участке своими руками? Сперва роются канавы с учетом подобранных габаритов. Уклон по всей длине траншеи должен быть не менее 7 см на 1 м. Для проверки уклона используется строительный уровень. Дно траншей прокладывается слоем песка толщиной около 10 см, и такого же слоя щебня. Утрамбовав полученную подушку, можно приступать к укладке и сборке трубопровода. Смонтированные трубы обматываются геотекстилем, и засыпаются слоем щебня и песка толщиной около 20-30 см. Оставшееся пространство траншеи можно заполнить грунтом. Грунт нужно насыпать с запасом, поскольку земля слегка просядет. Более подробно все этапы строительства дренажа можно посмотреть на фото.


Заключение

Самостоятельная установка дренажа – это не такая уж и сложная задача, которая вполне по силам любому человеку. Теперь, когда вопрос «как делать дренаж участка» освещен, проблема будет решаться еще проще. Знание порядка выполнения основных действий поможет сделать такую работу без особых проблем и финансовых затрат.


kanalizaciyadoma.com

устройство, как сделать, схема, видео

Одной из основных проблем любого земельного участка является переизбыток влаги в почве. Как результат, наблюдаются такие неприятные процессы как застой воды на участке, подтопление подвального помещения, размытие грунта, загнивание корней деревьев и кустарников, преждевременное разрушение фундамента построек. Справиться с переизбытком влаги можно, обустроив дренаж на участке своими руками. По всем правилам построенная дренажная система нивелирует большинство проблем, связанных с переизбытком почвенной влаги.

Предназначение и применение дренажа

Система дренажа может быть создана на любом участке. Она состоит из расположенных на территории участка труб или каналов, колодцев и элементов защиты системы. Предназначена такая система для сбора инфильтрованной и грунтовой влаги, а также для ее отведения в определенное место или за пределы участка.

Устройство дренажа на участке своими руками необходимо в следующих случаях:

  • заболачивание участка. Поступающая на поверхность почвы вода не успевает впитываться в землю, в результате чего возникают лужи, а сама почва утрачивает свою пористую структуру. Особенно актуально это для глинистых почв;
  • при возникновении сырости или подтопления в цокольном этаже дома или в подвале;
  • если фундамент и стены строения начали покрываться трещинами, возникающими вследствие пучения грунта;
  • если перекосились оконные или дверные проемы;
  • вымывание почвы из-под дорожек, вымощенных площадок;
  • если участок находится на склоне холма или в низине.

Совет: Создание дренажной системы очень желательно, если грунтовые воды на вашем участке находятся на глубине 1,5 м или меньше.

Виды дренажных систем

В зависимости от конструкции и степени заглубления элементов системы, различают две разновидности дренажных систем:

1. Поверхностный дренаж. Для него характерно расположение на участке сети каналов, отводящих влагу, выпадающую в виде осадков. Поверхностный дренаж участка своими руками может быть изготовлен в двух вариантах:

  • Линейный. Это сеть водосточных желобов, установленных в траншеях на гравийной подушке. Все желоба имеют уклон в сторону водосборника порядка 3 градусов. По каналам вода сливается в колодцы или направляется за границы участка. Все желоба покрываются решетками с целью их защиты от мусора;

    На фото поверхностный линейный дренаж из водоотводных лотков

  • Точечный. Это водоприемник, в который сливается вода прямиком из водосточной трубы. Таких дождеприемников может быть несколько. Все они соединены системой вертикальных и горизонтальных трубопроводов с ливневой канализацией.

    Точечный дренаж часто используется в сочетании с линейным

2. Глубинный дренаж. Такое сооружение представляет собой систему перфорированных трубопроводов, проложенных на некоторой глубине, ниже уровня почвы. Глубинный дренаж на участке, выполненный своими руками, отлично справляется с водоотведением на глинистых почвах, а также при наличии поверхностных грунтовых вод.

Как делается глубинный дренаж участка своими руками фото демонстрирует наглядно

Подготовка проекта системы дренажа

Когда подготавливается схема дренажа участка, следует учитывать несколько нюансов, так как от правильно выполненного проекта зависят работоспособность и долговечность дренажной системы.

Внимание обратите на такие моменты:

  • прокладывание системы дренажа выполняется всегда в последнюю очередь, после окончания грубых строительных работ. Находящаяся на участке строительная техника может повредить элементы поверхностного дренажа;
  • на проекте должны быть обозначены все остальные коммуникации для их совмещения с дренажной системой;
  • необходимо знать уровень залегания на вашем участке грунтовых вод;
  • изучите состав и структуру почвы на участке на разной глубине;
  • проект должен учитывать наличие на участке сооружений, заглубленных в землю. Это могут быть цокольный этаж дома, погреб, подвал, колодец;
  • учитывайте особенности рельефа местности;
  • дренаж садового участка своими руками должен проводиться с учетом расположения кустарников и деревьев;
  • учитывайте количество выпадающих осадков применительно к вашей местности.

Что понадобится для открытого и закрытого дренажа

Правильный дренаж на дачном участке своими руками подразумевает использование определенных видов строительных материалов. Для разных систем дренажа понадобятся разные компоненты.

1. Для создания поверхностного дренажа могут потребоваться (в зависимости от типа):

  • дождеприемники;
  • полимербетонные/полимерпесчаные или пластиковые лотки, по которым вода будет стекать в отведенные ей места;
  • пескоуловители, служащие для предотвращения попадания в систему различного мусора;
  • решетки из металла или пластика, которыми будут накрыты водоотводные лотки;
  • песок, из которого будет изготовлена подстилающая подушка для желобов и цемент для их фиксации.

Водоотводные лотки из разных материалов и дождеприемник

2. Для глубинной системы потребуется приобрести:

  • трубы перфорированные, в которых будет собираться вода. Лучше всего использовать полимерные изделия. Если в них нет отверстий, то они просверливаются самостоятельно. Диаметр труб не должен быть менее 10 см;
  • геотекстиль, который будет служить в качестве фильтрующего элемента;
  • фитинги и муфты для соединения труб в единую систему;
  • смотровые колодцы, благодаря которым можно будет осматривать систему и прочищать ее;
  • коллекторные колодцы, в которых будет накапливаться отводимая вода;
  • насос, посредством которого будет осуществляться откачивание воды из водосборных колодцев, если таковые планируется построить;
  • песок для обустройства подстилающего слоя;
  • щебень для отсыпки и предварительной фильтрации воды.

Перфорированная дренажная труба с фильтром из геотекстиля

На заметку: Если у вас наблюдается дефицит щебня, то вполне приемлемо использовать гравий. Основное условие — отдельные его камни не должны быть более 4 см в диаметре.

Изготовление системы поверхностного дренажа

Перед тем, как сделать дренаж участка своими руками, необходимо составить схему размещения всех дренажных каналов. Обозначается место расположения магистральных (основных) каналов, которые идут к коллекторному колодцу или водосливу. Помимо этого, размечаются дополнительные каналы, отводящие воду из отдельных мест, где она скапливается. Дополнительные каналы имеют уклон по направлению к магистральным каналам, соединяясь с ними.

Далее необходимо выбрать тип линейного дренажа — засыпной (используется достаточно редко) или лоточный. Подготовительные работы для их проведения одинаковы:

  • Строго по схеме выкапываются траншеи. Их глубина составляет 50-70 см, а ширина должна быть около 40-50 см. Обратите внимание на наклонность стенок траншей. Они должны быть скошенными на угол около 25 градусов. То есть, в верхней части они более широкие;
  • Дно траншей трамбуется.

Совет: Магистральные каналы изготавливаются более широкими, так как по ним будет проходить поток воды, собранный с дополнительных каналов.

О том, какие бывают готовые дренажные трубы с перфорацией, читайте в нашем отдельном материале.

Про особенности устройства дренажа участка своими руками на глинистых почвах у нас также есть отдельная статья.

Если вам нужно подобрать дренажный насос, то рекомендуем ознакомиться с советами на нашем сайте.

Засыпной дренаж
  • в траншеи прокладывается слой геотекстиля, после чего траншеи засыпаются щебнем. Нижний слой щебня должен иметь более крупные фракции. Геотекстиль заворачивается так, чтобы частицы почвы не попали в слой щебня;
  • поверх такой засыпки насыпается земля или укладывается дерн.

Схема устройства засыпного дренажа земельного участка

Лоточный дренаж
  • также выкапываются траншеи, но меньшей глубины;
  • на дно траншей засыпается песок слоем 10 см;
  • при желании, поверх песка может насыпать щебень;
  • на дно и стенки траншеи заливается цементный раствор;
  • устанавливаются лотки и пескоулавливатели;
  • лотки прикрываются сверху защитными решетками.

Монтаж глубинного дренажа

Такая система изготавливается с особой тщательностью, так как исправление каких-либо недочетов будет проблематичным. Глубинный дренаж участка своими руками считается сложной по расчету и трудоемкой операцией.

Работа выполняется в такой последовательности:

  • прочерчивается план прокладки дренажных магистралей;
  • выкапываются траншеи шириной 50 см и глубиной 80-100 см. Обеспечивается уклон траншей около 3 градусов по направлению к водостоку;
  • дно траншей покрывается песком ( около 10 см), который утрамбовывается;
  • поверх песка укладывается геотекстиль с таким расчетом, чтобы его концы поднимались над уровнем почвы;
  • внутрь геотекстильного слоя засыпается щебень. Толщина слоя — около 20 см;
  • на щебень укладываются перфорированные трубы;
  • участки труб соединяются между собой;
  • подготавливается коллекторный колодец. Он обустраивается в наиболее нижней точке участка;
  • трубы выводятся в сливной колодец, из которого вода будет откачиваться или сливаться на более низкий уровень;
  • уложенные трубы сверху засыпаются щебнем. Он не должен доходить до уровня почвы;
  • геотекстиль заворачивается, в результате чего труба и щебень, находящийся вокруг нее, оказываются в «коконе»;
  • сверху вся конструкция засыпается грунтом.

Схема укладки дренажных труб

Система дренажа преобразит ваш участок, избавит его от излишков влаги, восстановит природное состояние почвы.

Видео

Как правильно сделать дренаж на участке своими руками смотрите на видео. В нем рассматривается вариант не открытого дренажа, а глубинного.

okanalizacii.ru

устройство, как сделать, схема, видео

Одной из основных проблем любого земельного участка является переизбыток влаги в почве. Как результат, наблюдаются такие неприятные процессы как застой воды на участке, подтопление подвального помещения, размытие грунта, загнивание корней деревьев и кустарников, преждевременное разрушение фундамента построек. Справиться с переизбытком влаги можно, обустроив дренаж на участке своими руками. По всем правилам построенная дренажная система нивелирует большинство проблем, связанных с переизбытком почвенной влаги.

Предназначение и применение дренажа

Система дренажа может быть создана на любом участке. Она состоит из расположенных на территории участка труб или каналов, колодцев и элементов защиты системы. Предназначена такая система для сбора инфильтрованной и грунтовой влаги, а также для ее отведения в определенное место или за пределы участка.

Устройство дренажа на участке своими руками необходимо в следующих случаях:

  • заболачивание участка. Поступающая на поверхность почвы вода не успевает впитываться в землю, в результате чего возникают лужи, а сама почва утрачивает свою пористую структуру. Особенно актуально это для глинистых почв;
  • при возникновении сырости или подтопления в цокольном этаже дома или в подвале;
  • если фундамент и стены строения начали покрываться трещинами, возникающими вследствие пучения грунта;
  • если перекосились оконные или дверные проемы;
  • вымывание почвы из-под дорожек, вымощенных площадок;
  • если участок находится на склоне холма или в низине.

Совет: Создание дренажной системы очень желательно, если грунтовые воды на вашем участке находятся на глубине 1,5 м или меньше.

Виды дренажных систем

В зависимости от конструкции и степени заглубления элементов системы, различают две разновидности дренажных систем:

1. Поверхностный дренаж. Для него характерно расположение на участке сети каналов, отводящих влагу, выпадающую в виде осадков. Поверхностный дренаж участка своими руками может быть изготовлен в двух вариантах:

  • Линейный. Это сеть водосточных желобов, установленных в траншеях на гравийной подушке. Все желоба имеют уклон в сторону водосборника порядка 3 градусов. По каналам вода сливается в колодцы или направляется за границы участка. Все желоба покрываются решетками с целью их защиты от мусора;

    На фото поверхностный линейный дренаж из водоотводных лотков

  • Точечный. Это водоприемник, в который сливается вода прямиком из водосточной трубы. Таких дождеприемников может быть несколько. Все они соединены системой вертикальных и горизонтальных трубопроводов с ливневой канализацией.

    Точечный дренаж часто используется в сочетании с линейным

2. Глубинный дренаж. Такое сооружение представляет собой систему перфорированных трубопроводов, проложенных на некоторой глубине, ниже уровня почвы. Глубинный дренаж на участке, выполненный своими руками, отлично справляется с водоотведением на глинистых почвах, а также при наличии поверхностных грунтовых вод.

Как делается глубинный дренаж участка своими руками фото демонстрирует наглядно

Подготовка проекта системы дренажа

Когда подготавливается схема дренажа участка, следует учитывать несколько нюансов, так как от правильно выполненного проекта зависят работоспособность и долговечность дренажной системы.

Внимание обратите на такие моменты:

  • прокладывание системы дренажа выполняется всегда в последнюю очередь, после окончания грубых строительных работ. Находящаяся на участке строительная техника может повредить элементы поверхностного дренажа;
  • на проекте должны быть обозначены все остальные коммуникации для их совмещения с дренажной системой;
  • необходимо знать уровень залегания на вашем участке грунтовых вод;
  • изучите состав и структуру почвы на участке на разной глубине;
  • проект должен учитывать наличие на участке сооружений, заглубленных в землю. Это могут быть цокольный этаж дома, погреб, подвал, колодец;
  • учитывайте особенности рельефа местности;
  • дренаж садового участка своими руками должен проводиться с учетом расположения кустарников и деревьев;
  • учитывайте количество выпадающих осадков применительно к вашей местности.

Что понадобится для открытого и закрытого дренажа

Правильный дренаж на дачном участке своими руками подразумевает использование определенных видов строительных материалов. Для разных систем дренажа понадобятся разные компоненты.

1. Для создания поверхностного дренажа могут потребоваться (в зависимости от типа):

  • дождеприемники;
  • полимербетонные/полимерпесчаные или пластиковые лотки, по которым вода будет стекать в отведенные ей места;
  • пескоуловители, служащие для предотвращения попадания в систему различного мусора;
  • решетки из металла или пластика, которыми будут накрыты водоотводные лотки;
  • песок, из которого будет изготовлена подстилающая подушка для желобов и цемент для их фиксации.

Водоотводные лотки из разных материалов и дождеприемник

2. Для глубинной системы потребуется приобрести:

  • трубы перфорированные, в которых будет собираться вода. Лучше всего использовать полимерные изделия. Если в них нет отверстий, то они просверливаются самостоятельно. Диаметр труб не должен быть менее 10 см;
  • геотекстиль, который будет служить в качестве фильтрующего элемента;
  • фитинги и муфты для соединения труб в единую систему;
  • смотровые колодцы, благодаря которым можно будет осматривать систему и прочищать ее;
  • коллекторные колодцы, в которых будет накапливаться отводимая вода;
  • насос, посредством которого будет осуществляться откачивание воды из водосборных колодцев, если таковые планируется построить;
  • песок для обустройства подстилающего слоя;
  • щебень для отсыпки и предварительной фильтрации воды.

Перфорированная дренажная труба с фильтром из геотекстиля

На заметку: Если у вас наблюдается дефицит щебня, то вполне приемлемо использовать гравий. Основное условие — отдельные его камни не должны быть более 4 см в диаметре.

Изготовление системы поверхностного дренажа

Перед тем, как сделать дренаж участка своими руками, необходимо составить схему размещения всех дренажных каналов. Обозначается место расположения магистральных (основных) каналов, которые идут к коллекторному колодцу или водосливу. Помимо этого, размечаются дополнительные каналы, отводящие воду из отдельных мест, где она скапливается. Дополнительные каналы имеют уклон по направлению к магистральным каналам, соединяясь с ними.

Далее необходимо выбрать тип линейного дренажа — засыпной (используется достаточно редко) или лоточный. Подготовительные работы для их проведения одинаковы:

  • Строго по схеме выкапываются траншеи. Их глубина составляет 50-70 см, а ширина должна быть около 40-50 см. Обратите внимание на наклонность стенок траншей. Они должны быть скошенными на угол около 25 градусов. То есть, в верхней части они более широкие;
  • Дно траншей трамбуется.

Совет: Магистральные каналы изготавливаются более широкими, так как по ним будет проходить поток воды, собранный с дополнительных каналов.

Засыпной дренаж
  • в траншеи прокладывается слой геотекстиля, после чего траншеи засыпаются щебнем. Нижний слой щебня должен иметь более крупные фракции. Геотекстиль заворачивается так, чтобы частицы почвы не попали в слой щебня;
  • поверх такой засыпки насыпается земля или укладывается дерн.

Схема устройства засыпного дренажа земельного участка

Лоточный дренаж
  • также выкапываются траншеи, но меньшей глубины;
  • на дно траншей засыпается песок слоем 10 см;
  • при желании, поверх песка может насыпать щебень;
  • на дно и стенки траншеи заливается цементный раствор;
  • устанавливаются лотки и пескоулавливатели;
  • лотки прикрываются сверху защитными решетками.

Монтаж глубинного дренажа

Такая система изготавливается с особой тщательностью, так как исправление каких-либо недочетов будет проблематичным. Глубинный дренаж участка своими руками считается сложной по расчету и трудоемкой операцией.

Работа выполняется в такой последовательности:

  • прочерчивается план прокладки дренажных магистралей;
  • выкапываются траншеи шириной 50 см и глубиной 80-100 см. Обеспечивается уклон траншей около 3 градусов по направлению к водостоку;
  • дно траншей покрывается песком ( около 10 см), который утрамбовывается;
  • поверх песка укладывается геотекстиль с таким расчетом, чтобы его концы поднимались над уровнем почвы;
  • внутрь геотекстильного слоя засыпается щебень. Толщина слоя — около 20 см;
  • на щебень укладываются перфорированные трубы;
  • участки труб соединяются между собой;
  • подготавливается коллекторный колодец. Он обустраивается в наиболее нижней точке участка;
  • трубы выводятся в сливной колодец, из которого вода будет откачиваться или сливаться на более низкий уровень;
  • уложенные трубы сверху засыпаются щебнем. Он не должен доходить до уровня почвы;
  • геотекстиль заворачивается, в результате чего труба и щебень, находящийся вокруг нее, оказываются в «коконе»;
  • сверху вся конструкция засыпается грунтом.

Схема укладки дренажных труб

Система дренажа преобразит ваш участок, избавит его от излишков влаги, восстановит природное состояние почвы.

Видео

Как правильно сделать дренаж на участке своими руками смотрите на видео. В нем рассматривается вариант не открытого дренажа, а глубинного.

dekormyhome.ru

Как сделать дренаж своими руками

Высокие почвенные воды далеко не всегда проявляют себя буйным ростом камышей на участке, однако, вреда от них может быть немало: подтопление подвалов и погребов, разрушение фундаментов, падение несущей способности грунта, что вызывает в свою очередь разрушение сооружений, и другие неприятности. Увы, но влиять на повышение уровня подземных вод, либо каким-то образом предупредить это явление, обычно не в нашей власти. Зато, мы можем сделать дренаж участка своими руками, который устранит отрицательные последствия высокого уровня воды, оставив его позитивные стороны, каковые тоже имеются, худа без добра не бывает!

Содержание
1. Принцип устройства дренажа.
2. Необходимые материалы для устройства дренажа.
3. Устройство траншеи дренажа.
4. Устройство смотровых колодцев для дренажа.
5. Трубы для дренажа.
6. Классификация дренажей.
   6.1 Дренаж вокруг дома, кольцевой или отбойный дренаж.
   6.2 Пластовый дренаж.
7. Техника безопасности и общие принципы работ по устройству дренажа.

Принцип устройства дренажа

Общий принцип того, как сделать дренаж, предельно прост: на участке, который требуется осушить, вырывается водосборная траншея — дрена. К ней добавляется водосток, отводящий собранную воду туда, где она может быть сброшена в какой либо водоем, речку, накопительный резервуар. При этом, какие либо очистные сооружения при устройстве дренажа, как правило, не предусматриваются.

Необходимые материалы для устройства дренажа

Список материалов, которые обязательно нужно купить или добыть иным способом для устройства дренажа, невелик — гравий, песок, трубы. Кроме того, понадобится материал для устройства смотровых колодцев. Ну и, разумеется, землеройный инструмент, а так же дерево, для укрепления стенок траншей (об укреплении стен мы поговорим дополнительно).

Устройство траншеи дренажа своими руками

Конечно, вырытая траншея, это еще не дренаж своими руками, оставленная как есть, она будет доставлять массу неудобств. Что бы этого не происходило, выполняют следующие мероприятия: на дно траншеи насыпают песчаную подушку, на нее слой гравия, на который в свою очередь, укладывают дренажную трубу. Уложенную трубу снова засыпают гравием, затем слоем крупного песка или отсева.

Между гравием и песком есть смысл проложить слой геотекстиля, что бы предотвратить «просыпание» более мелких частиц песка между частицами гравия. Описанные слои в совокупности занимают около половины высоты траншеи, оставшуюся часть засыпают уплотненным суглинком поверх которого восстанавливают плодородный слой чернозема. Такой дренаж называется трубчатым, его разрез можно увидеть на рисунке 1. Что бы собираемая дренажом вода уходила самотеком, при укладке труб и рытье траншей выдерживают с уклон равный 3% т.е. понижения в три сантиметра на метр длины дренажа.

Глубина дренажа диктуется уровнем, на котором должны будут находиться грунтовые воды, после того как сооружение будет запущено. И вот тут существует тонкость, которая иногда не принимается в расчет даже специалистами. Дело в том, что пониженный с помощью дренажа горизонт подземных вод, представляет собой не линию, а выпуклую дугу (см. рисунок 2), что необходимо обязательно учитывать при расчетах расстояния между дренажными траншеями и их глубиной. Эта дуга рассчитывается по специальным формулам, учитывающим характеристики грунтов и ряд других факторов, но приблизительно ее подъем в самой высокой точке можно определить, разделив расстояние между центрами дрен на 7.

Устройство смотровых колодцев для дренажа своими руками

Для наблюдения за процессом дренажа и обслуживания, устраивают смотровые колодцы. Расстояние между ними не должно превышать 40-50 м по прямой линии траншеи, а расстояние от поворота до ближайшего колодца, должно быть не более 20 м. В идеале, на каждом повороте или примыкании траншей должен располагаться колодец. Колодцы выполняют круглой либо прямоугольной формы. Материалом для смотровых колодцев могут служить железобетонные кольца, либо штучные материалы, стойкие к воздействию влаги. Колодцы не требуется покрывать гидроизоляцией, делать герметичными, их задача обеспечить наблюдение за движением воды в дренаже, а при необходимости возможность подачи воды под высоким давлением для промывки заилившейся системы. Поэтому, если глубина заложения дренажа не превышает трех метров, в качестве колодцев вполне можно использовать пластиковые трубы большого диаметра (30-50 см) для напорной канализации, гладкие, а лучше гофрированные.

Трубы для дренажа

Трубы для дренажа своими руками используют асбоцементные, специальные дренажные трубы с фильтром, либо полиэтиленовые, диаметром 50-80 мм. Можно купить обычные ПВХ трубы для наружной канализации и выполнить на них перфорацию для сбора воды. Перфорация на ПВХ трубах выполняется устройством пропилов с двух сторон трубы, в шахматном порядке. Ширина пропилов 3-5 мм, длина равна половине диаметра трубы. Расстояние между пропилами не должно превышать 500 мм. Вместо пропилов перфорацию можно выполнить, просверлив в трубах отверстия диаметром 4-5 мм. Отверстия так же располагают по сторонам трубы, расстояние между ними не должно быть больше 100 мм.

Классификация дренажей

Дренаж вокруг дома, кольцевой или отбойный дренаж

Дренажи имеют самую разнообразную классификацию, однако для наших целей, достаточно иметь представления о двух типах контуров дренажа. Так, устройство дренажа своими руками вокруг дома лучше делать по схеме кольцевого или отбойного дренажа, представляющего собой замкнутый контур. Общее водопонижение на участке осуществляют системой общего дренирования, очертаниями напоминающей корни или ветви дерева. Возможны и комбинированные схемы (см. рисунок 3).

Пластовый дренаж

Кроме трубчатого, существует и другой вид дренажа — пластовый. Обычно, он применяется, когда поступление воды на участок происходит с незначительной скоростью. Пластовый дренаж представляет собой упрощенный вариант, при котором трубы в траншее не укладываются, а устраивается только слой гравия и песка — пласт грунта хорошо проницаемого для движения воды (отсюда и название). Уклон траншеи, где устроен пластовый дренаж, минимум 3 см на метр длины.

Техника безопасности и общие принципы работ по устройству дренажа

Теперь, немного о технике безопасности и общих принципах выполнения работ. Конечно, устройство дренажа это не строительство высотного дома, но рытье глубоких и узких траншей, с последующей прокладкой в них коммуникаций, неизбежно связано с опасностью обрушения.

Особенно если вспомнить, что дренирование чаще всего приходится осуществлять на участках, с почвами, имеющими низкий коэффициент сцепления а, следовательно, опасность обрушения земли высока, даже если уклон стен траншеи близок к углу естественного откоса. Что бы избежать этой неприятности, предусматривают мероприятия по укреплению стенок траншей. Укрепление выполняют с помощью дощатых щитов, и распорок из бревен, пластин, или брусьев. И демонтируют, как только будет выполнена укладка труб и засыпка с песком.

Устройство дренажа своими руками, особенно, если он устраивается на участке, где уже есть постройки, выполняют отдельными участками, протяженностью до 20 м. При этом, грунт вынимаемый при разработке последующего участка, идет на засыпку предыдущего. Начало работ по рытью траншей приурочивают к последним числам июля, началу августа. В это время, уровень почвенных вод наименьший. Тем не менее, перед началом работ, помимо заготовки гравия, песка, труб и прочих материалов и инструментов, желательно купить, либо взять в аренду, насос для откачки воды, поскольку устройство дренажа на участке с грунтовыми водами, даже в августе месяце, будет затрудняться поступлением воды в вырытые траншеи.

Ну и в заключение, немного о положительных моментах высокого уровня грунтовых вод. После того, как вы обезопасили свои строения с помощью дренажной системы, самое время подумать, что делать с излишком воды. В самом простом варианте можно сделать пруд, может даже каскад прудов, которые украсят ваш участок. Если подумать о коммерческом применении, то пруды можно использовать для разведения различных животных, птицы, или рыбы, начиная от уток или гусей, зверьков вроде ондатр и нутрий, и заканчивая различными породами рыб. Возможно, проявив немного фантазии устройство дренажа, вы сделаете не затратой, а вложением денег, получите реальный товар, который захотят купить и съесть! Задавайте вопросы в комментариях либо по почте. Присылайте Ваши работы, фотографии, мы опубликуем их на сайте. Заказывайте работы специалистам! Поддерживайте проект! Успехов Вам, Добра Вашему Дому!

Задавайте вопросы в комментариях ниже либо по почте. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

chonemuzhik.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
