Приточно-вытяжная вентиляция в погребе и подвале

Овощи, выращенные на собственном огороде или закупленные на зиму, должны храниться в определенных условиях. Это достигается устройством под своим домом или другим строением хранилище для овощей и консервации – погреб. Он делается подземным, чтобы внутри постоянно выдерживалась необходимая температура. Но в таких сооружениях всегда присутствует влага, от ее воздействия овощи портятся. Удалить влагу поможет только вентиляция в погребе.

Содержание статьи:

Организация вытяжки из погреба

Многие домовладельцы во время строительства подземного хранилища устанавливают один «грибок» и потом недоумевают, почему влага из подвала никуда не уходит и нужна ли в погребе вентиляция, раз она все равно не действует.

Влагу из любых помещений, в том числе подвалов, необходимо удалять с помощью вентиляции. Для этого нужно правильно организовать воздухообмен.

Чтобы система вентиляции для погреба нормально работала, требуется наличие 2 составляющих:

  • сила тяги в воздушном канале для удаления влажного воздуха;
  • поступление в подвал свежих воздушных масс с улицы.

Один «грибок», выходящий из помещения хранилища, делается домовладельцами для вытяжки. Ее работа зависит от силы тяги при разнице температур на улице и в подвале. Зимой в хранилище температура должна находиться в пределах +3—5 ºС. Плотность и масса воздуха внутри помещения меньше, чем снаружи, более легкий воздух стремится подняться, а тяжелый – опуститься. Пока в подвале теплее, чем на улице, в вертикальном канале будет тяга, с помощью которой работает вентиляция погреба.

Вытяжной канал с вентилятором

Начало вытяжного канала делают под самым потолком комнаты, где температура самая высокая. Верх трубы, выходящий на улицу, необходимо поднять как можно выше, поскольку для естественной вытяжки важна не только разница температур, но и перепад высот. На разной высоте атмосферное давление различно, внизу его значение больше чем вверху, что увеличивает тягу в вертикальном канале. Поэтому воздуховод крепят к стене здания, построенного над подвалом или рядом с ним.

В вопросе, как правильно сделать вентиляцию в погребе, вытяжка играет решающую роль, она создает в помещении разрежение и удаляет влажный воздух наружу. Чтобы это работало, нужно выдержать второе условие: наличие свежего потока воздушных масс с улицы.

Устройство притока воздуха в помещение подвала

Без приточного воздуха, замещающего вытяжной, в помещении наступит баланс и никакого движения воздушных масс не будет. Это легко проверить, стоит только приоткрыть входную дверь или люк в подвал, после чего поднести зажженную свечу или спичку к вытяжной решетке. Все сразу же заработает, но организовывать приток через дверь нельзя, потому что в хранилище будет попадать слишком много холода и температура в нем понизится. Нужна правильная приточно-вытяжная вентиляция в погребе, чтобы воздуха в него заходило столько, сколько требуется, не больше.

Устройство вентиляции в подвале гаража

Для организации естественного притока в противоположном конце подземного хранилища устанавливается еще одна труба. Внутри ее конец надо опустить до самого пола, а второй конец снаружи поднять над землей не более чем на 50 см. То есть, низ трубы находится в самой холодной зоне помещения, а верх немного поднимается над землей. Такая схема нужна, чтобы в приточной трубе тяга была как можно меньше. Хитрость в том, что без вытяжного ствола во второй трубе тоже возникнет тяга, но надо сделать все, чтоб она была незначительной. Тогда сила тяги, возникающая в вытяжной трубе, опрокинет малую тягу в приточной и внутрь пойдет свежий воздух в нужном количестве.

Правильное устройство вентиляции в погребе подразумевает расположение вытяжного и приточного ствола в противоположных концах хранилища, чтобы поток воздуха проходил через все помещение, забирая с собой влагу. Воздуховоды в идеале должны быть вертикальными и не иметь поворотов, а если без этого не обойтись, то сделать их не более двух. Концы воздуховодов, выходящие на улицы, надо прикрыть от осадков и порывов ветра зонтами из оцинкованной стали.

Расчет диаметров воздуховодов

Перед тем как устроить вентиляцию в погребе, необходимо рассчитать диаметры вентиляционных каналов. Для этого рассчитывается площадь поперечного сечения каждого канала по формуле:

F = L / 3600 x ϑ, где:

  • ϑ – величина скорости воздуха, движущегося в трубе, м/с;
  • L – необходимое количество воздушных масс для удаления влаги, м3/ч;
  • F – площадь сечения трубы, м2;
  • для связки единиц времени (секунд и часов), в формуле участвует число 3600.

Величину L (м3/ч) определяют исходя из того, что для удаления влаги из овощехранилища требуется двукратная замена воздушной среды в течение 1 часа. Делаются замеры габаритов подвала и высчитывается его объем, после чего результат удваивается. То есть, для комнаты 2 х 4 х 3 м необходимое количество притока составит 24 х 2 = 48 м3/ч.

Скорость воздушных масс при естественной общеобменной вентиляции – величина переменная, может колебаться от 0.5 до 1 м/с, для расчета лучше принять 0.7 м/с. Полученные значения подставляют в формулу и вычисляют площадь сечения трубы. Ее диаметр рассчитывается по формуле площади круга:

D = √ F / 4 π

Чтобы сделать вентиляцию в погребе, по рассчитанному результату диаметра подбирают трубу по сортаменту, принимая ближайшее большее значение.

Заключение

Обычно в подземном овощехранилище частного хозяйства организовывают воздухообмен с естественным побуждением, применение в нем вентиляторов нецелесообразно. Исключение – летний период, когда температура в подвале ниже, чем на улице и естественная тяга почти не работает. Тогда для просушивания помещения может применяться принудительная вентиляция в погребе в виде временного осевого вентилятора, установленного на вытяжном канале.


Кандидат технических наук. Начальник Центра образовательных стандартов и программ «Московского государственного строительного университета» (НИУ «МГСУ»).

Рекомендуем:

venteler.ru

Как правильно сделать вентиляцию в погребе и подвале своими руками

Содержание статьи:

Прежде чем начинать возводить особняк, всегда планируют, как устроить вентиляцию в подвале и заложить ее схему в проект. Но как быть, если вы приобрели старый загородный дом и обнаружили в погребе плесень на стенах и затхлый воздух? Тут уж вам  придется самому делать расчет вентиляции подвала и монтировать систему воздуховодов. Узнайте из статьи, как правильно сделать вентиляцию в подвале. Настоящему умельцу такая работа будет по плечу.

Предназначение подвала и необходимость вентиляции

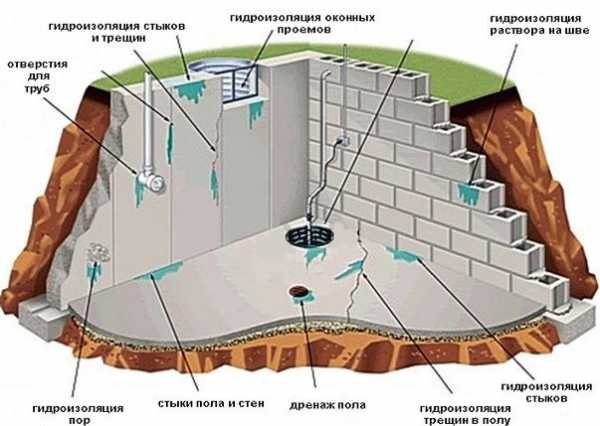

Подвал

Для многих поколений сельских жителей и дачников погреб служил местом хранения собранного урожая и запасов на зиму. Естественная вентиляция по мере возможности обеспечивала приток воздуха, чтобы не сгнила картошка. Но для поддержания нормального микроклимата желательно сделать вентиляцию в подвальном помещении более эффективной.

В современных коттеджах подвальные помещения чаще всего используются как тренажерные залы, бильярдные, гаражи или мастерские. В этих условиях лишь принудительная вентиляция в подвале способна обеспечить нужный воздухообмен. Вам обязательно придется решить вопрос, как сделать вентиляцию в подвале, чтобы не допустить появления плесени при неправильно выполненной гидроизоляции.

Особое внимание обратите на систему вентиляции в подвале, где установлено отопительное оборудование. Для сгорания топлива в котле требуется бесперебойный приток воздуха.

Функциональные элементы системы вентиляции

Существуют различные системы вентиляции. Главные из них:

  • естественная, при которой движение воздуха в пределах погреба происходит за счет того, что нагретая воздушная масса стремится наружу, а ей на замену приходит более холодный свежий воздух;
  • принудительная, при которой воздухообмен усилен за счет работы вентиляторов, установленных в сеть воздуховодов.

Выбирая, как правильно устроить вентиляцию в подвале — с естественным или принудительным воздухообменом, — в первую очередь учитывайте особенности планировки и предназначение подвального помещения.

Продухи для естественного доступа воздуха в подвал

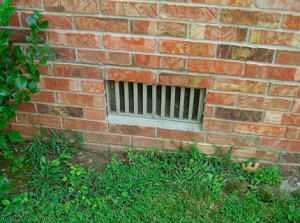

Отдушина в нижней части стены

Для свободного проникновения наружного воздуха бывает достаточна вентиляция в подвале естественная. В цокольной части фундамента во время строительства должны быть заложены вентиляционные каналы, так называемые продухи. Если об этом не позаботились заранее, вам придется делать естественную вентиляцию в подвале своими руками.

Делайте продухи под каждой стеной дома, или хотя бы под двумя противоположными. Понять, как правильно устроить вентиляцию в подвале, вам помогут многочисленные фото и обучающие видео материалы. На нашем фото показано, что отверстия необходимо снабдить решетками от четвероногих «гостей». Кроме того, естественная вентиляция в подвале предусматривает, чтобы в зимний период продухи можно было частично прикрывать.

Как рассчитать естественную вентиляцию в подвале? Руководствуйтесь правилом устраивать по одной отдушине на каждые 2 погонных метра, а для определения диаметра отдушин разделите площадь подвала на 400. Например, площадь вашего подполья 60 м², тогда общая площадь продухов будет равна 0,15 м². Учитывая, что во всех 4-х стенах у вас будет общим числом 12 отдушин, то для хорошей вентиляции в подвальном помещении размеры отдушины должны быть 10Х12,5см.

Для расчета количества и размеров продухов учитывайте также особенности климата в данной местности, состав грунта, расположение дома в низине или на пригорке.

Приточно-вытяжной способ вентилирования погреба

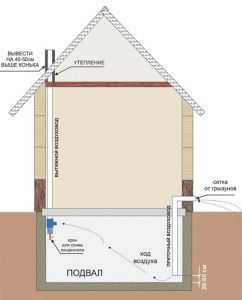

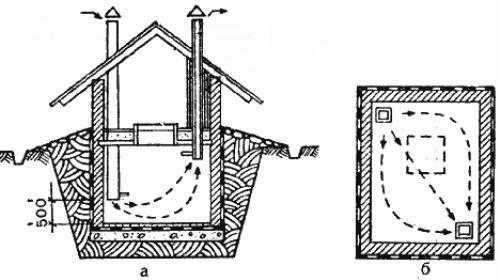

Схема вентиляции в подвале

Если ваш погреб небольшой по размеру и не разделен внутренними стенами, то можно обойтись простейшей приточно-вытяжной вентиляцией, которая входит в категорию естественной вентиляции. Застоявшийся воздух будет подниматься кверху через вытяжной воздуховод. Кроме вытяжного канала, вам понадобится сделать и второй, приточный, через который воздух будет поступать со двора. Поэтому вытяжка в погребе может быть легко сделана своими руками.

Вытяжная труба для подвала

Воздуховод для вытяжки проведите от подвала сквозь все этажи дома, чтобы его верхний конец возвышался над крышей. Вытяжное отверстие сделайте в верхней части подвальной стены, прямо под потолком. Если хотите знать, как сделать эффективную вентиляцию в подвале, следуйте советам знатоков. Они утверждают, что можно объединить вытяжной канал с дымоходом или проложить вплотную к нему. Дополнительный подогрев канала обеспечит более сильную тягу.

Утеплите верхнюю часть трубы, поскольку зимой, при соприкосновении с холодным внешним воздухом, внутри канала будет образовываться конденсат. Только зная, как правильно сделать вентиляцию в своем подвале, вы обезопасите воздуховод от появления слоя намерзшего инея, который может частично закрыть внутренний просвет. В нижнем конце вытяжного канала установите патрубок, через который будут стекать капли конденсата. Всё, вытяжка для подвала готова.

Приточная труба для подвала

Для вентиляции в небольшом подвальном помещении приточный воздуховод может и не понадобиться, достаточно будет продухов. Но если ваш подвал имеет порядочную кубатуру, то желательно приточную трубу установить. Схема приточной вентиляции допускает установку трубы двумя способами: прямо через отдушину или с выводом на крышу. В любом случае нижний ее конец должен на 20–30 см не доходить до уровня пола.

Чтобы обеспечить хорошую циркуляцию воздушной массы, оба канала вытяжки из подвала должны быть расположены в противоположных углах.

Принудительный способ вентиляции подвала

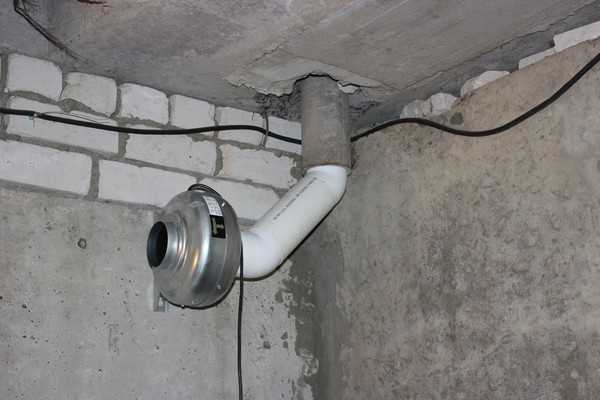

Фото устройства вытяжки в подвале

В условиях большого подвального помещения со сложной планировкой может оказаться недостаточно естественного воздухообмена. Тогда лишь с помощью принудительной вентиляции вам удастся сохранять воздух сухим и свежим. Для этого вам нужно будет проложить под потолком воздуховод и вмонтировать в него канальный вентилятор, т.к. простая вытяжка для подвала с естественной тягой тут не подойдет.

Чтобы понять, как рассчитать эффективность вентиляции в подвале, вначале подберите нужную вам мощность вентилятора. Его производительность должна быть такой, чтобы за один час прогонять через себя объем воздуха, в 2,5–3 раза больше внутреннего объема подвала.

Производите монтаж элементов системы с обеспечением звукоизоляции, чтобы шум вибрирующего вентилятора не раздражал слух. Чтобы совершенно избавиться от шума, есть вариант установить вытяжной вентилятор вне дома.

Наружный вариант принудительной вентиляции

Самым лучшим способом, как устроить в подвале вентиляцию, будет установка автоматизированной системы принудительного вентилирования. Ее главные достоинства:

  • автоматическая регуляция;
  • оснащенность фильтрами;
  • подогрев поступающего воздуха;
  • увлажнение до комфортного уровня.

Еще одним из вариантов, как сделать вентиляцию у себя в подвале, может быть кондиционер. Желательно такой, которому можно запрограммировать частоту включения. Использование кондиционера актуально для подвальных помещений, оборудованных под настоящие комнаты. В этом случае ваши затраты на воздуховоды значительно снизятся.

Как предварительно рассчитать вентиляцию в подвале

Подготовьте проект, который будет содержать расчет принудительной вентиляции вашего подвала. В нем должны быть учтены такие показатели:

  • объем подвального помещения;
  • скорость движения в воздухопроводах;
  • почасовая кратность воздухообмена;
  • сечение воздуховодов;
  • потеря давления в каналах;
  • климатические особенности.

Создание такого проекта потребует от вас специализированных знаний, поэтому проблему, как рассчитать вентиляцию в подвале, при возможности доверьте специалистам. Для примера можно привести усредненный вариант рекомендуемых параметров:

Объем подвала Скорость потока воздуха Сечение прямоугольного воздуховода Диаметр круглого воздуховода
 100 м³ 3–5 м/с  100х200 мм  150 мм

Выбор материалов для воздуховодов погреба

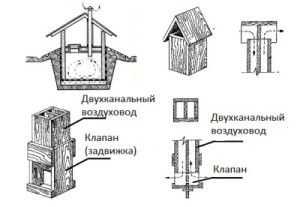

Раньше вентиляцию в подвале делали именно по такой схеме

Воздуховоды для системы вентиляции в подвале служат основными элементами, от правильного выбора которых будет зависеть, достаточно ли эффективна вся система. При расчете вентиляции подвала нужно продумать, из каких материалов изготовить воздухопроводящие каналы.

Раньше в деревнях по-простому решали, как устраивать вентиляцию в подвале. Для освежения воздуха в погребах использовали деревянный короб, сколоченный из досок. Чтобы сэкономить материалы, его нередко делали двухканальным, совмещая приток и вытяжку.

Вытяжка для погреба из дерева недолговечна, доски сгнивают от сырости, и на смену дедовским методам пришли новые технологии. Теперь для устройства вентиляции в подвале логичнее применять воздуховоды из металлов и пластика.

Образцы воздуховодов

По материалу изготовления воздуховоды бывают:

  • Металлические. Изготовлены из оцинкованной жести, нержавейки, алюминиевых сплавов. Они прочны, огнеупорны, надежно монтируются и долго служат. Недостаток — относительно высокая стоимость;
  • Пластиковые. Изготовлены из экологичного полипропилена. Они легче металлических, обеспечивают отличную герметичность соединений. Недостаток — могут трескаться от сильных ударов и деформироваться от высоких температур;
  • Гибкие гофрированные. Изготовлены из полимерных материалов, армированы для прочности стальной проволокой. Недостаток — повышенный шум и сопротивление потоку воздуха.

Для вентиляции в подвале, устроенной своими руками, наиболее популярны воздуховоды круглого сечения. Такие трубы легче монтировать и они меньше тормозят воздухоток. По сравнению с ними, прямоугольные воздуховоды более эстетично выглядят под потолком, но их аэродинамические свойства несколько хуже.

Вместе с воздуховодами вы найдете в продаже унифицированные фасонные элементы к ним и вытяжки из погреба. Это тройники и крестовины, переходы и отводы, заслонки, заглушки и другое.

Монтаж воздуховодов в подвале и погребе

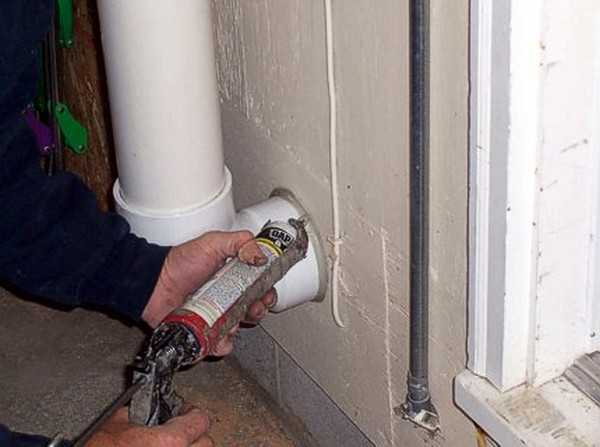

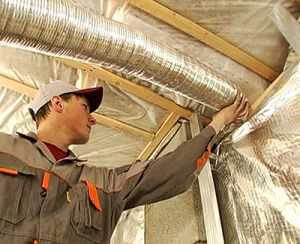

Монтаж вентиляционного воздуховода в подвале

Для устройства вентиляции в собственном подвале вам потребуется минимальное число  материалов. В основном — вентиляционные трубы, хомуты для их фиксации, дюбеля и саморезы, защитные решетки, козырьки и дефлекторы. Также понадобится обычный набор инструментов для монтажных работ: дрель и бокорез, молоток и пассатижи, нож, различные отвертки.

Нагляднее всего бывает показан процесс монтажа вентиляции в подвале на видео и фото, но следует вначале уяснить основные этапы работы и их очередность.

  • Разметить места установки воздуховодов согласно проекту;
  • Пробить в стенах отверстия для элементов вентсистемы;
  • Установить на подготовленные места детали креплений;
  • На полу собрать секции воздуховода из отдельных фрагментов;
  • Поднять смонтированную часть системы и зафиксировать на креплениях;
  • Уплотнить стыки деталей герметизирующей лентой.

Проверка работоспособности и профилактическое обслуживание

Проверить на работоспособность устройство смонтированной вентиляции в подвале вы можете любым из трех простых способов: поднести к отверстию воздуховода тонкую бумажную салфетку, горящую свечу или дымящуюся сигарету. Если движение воздуха есть, это будет сразу заметно.

Как правильно устроить вытяжку в погребе, чтобы она никогда не засорялась? К сожалению, так не бывает. Через несколько лет сила тяги принудительной вентиляция в погребе может заметно снизиться. Внутренняя поверхность воздуховодов постепенно обрастает паутиной и отложениями пыли, поэтому приходится периодически прочищать систему вентиляция в подвале своими руками. Профессионалы для этого применяют метод очистки химическими аэрозолями или используют гидромеханические устройства и вакуумные насосы. Но вам нетрудно будет делать профилактическое обслуживание самостоятельно.

Самый простой способ прочистить приточно-вытяжную вентиляцию подвала в домашних условиях — опустить на шнурке в вертикальный канал воздухопровода мешочек с песком.

Посмотрите на видео вариант вентиляции в подвале, собранной из подручных материалов

Советы напоследок

Вы уже узнали в теории, как правильно сделать вентиляцию в подвале, и можете приступать к ее созданию своими руками. Во время разработки проекта учитывайте все факторы, начиная от природных особенностей в вашем регионе и до конкретных условий эксплуатации подвала. Если будете выполнять монтажные работы грамотно, аккуратно и без суеты, то вскоре вы сможете вздохнуть свободно.

strojdvor.ru

Вентиляция подвала и погреба своими руками

Наличие подвала и погреба позволяет их владельцу в течение длительного периода времени сохранять различные овощи. Однако не всегда удается создать необходимые условия, а причиной тому, чаще всего, бывает чрезмерная сырость помещения. Для того, чтобы исключить подобные недостатки, нужно уделить достаточно внимания должному выполнению гидроизоляции фундамента, а также убедиться в том, что проходящие по соседству подземные коммуникации не дают течи. Далеко не последнюю роль в регулировании влажности играет правильное устройство вентиляции погребов и подвалов.

Подвал

При проектировании дома важно уделить достаточно внимания и такому важному моменту, как вентилирование подвальных помещений. В частном доме данный вопрос решается достаточно просто с помощью устройства отдушин, устраиваемых в цокольной части фундамента. Отдушины, иначе называемые продухами, нужно снабдить решетками с мелкими ячейками для того, чтобы в подвал не смогли проникнуть грызуны, когда отверстия остаются открытыми в теплое время года. С наступлением холодов продухи следует плотно закрыть.

Если высота подвального помещения превышает 2 метра, а площадь его достаточно внушительна, то лучше предусмотреть устройство приточно-вытяжной вентиляции, иначе называемой естественной. Ее работа основана на перепаде температур находящегося в подвале воздуха и поступающего снаружи. Достаточно предусмотреть в конструкции здания два вентиляционных канала, которых будет вполне достаточно для устройства приточно-вытяжной вентиляции.

Вытяжную трубу следует расположить под потолком подвала и вывести другой ее край на крышу через вентиляционный канал. Расположение вентиляционного канала в непосредственной близости с дымовым каналом печи или либо камина может значительно увеличить тягу. Приточную трубу также нужно вывести на крышу, но располагаться она должна на расстоянии 40-50 см от поверхности пола в противоположном углу от вытяжной. Для обеспечения хорошей работы приточная труба должна быть оснащена заслонками и сетками.

Если вентиляция подвала позволяет нормализовать влажность в подвале, то никак не в состоянии обеспечить необходимый температурный режим. Если полагается устроить в подвале мастерскую, тренажерный зал, то обязательно нужно предусмотреть устройство теплоизоляции.

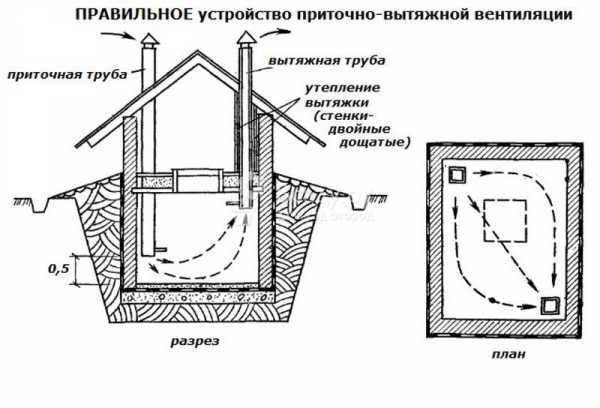

Схема приточно-вытяжной вентиляции подвала

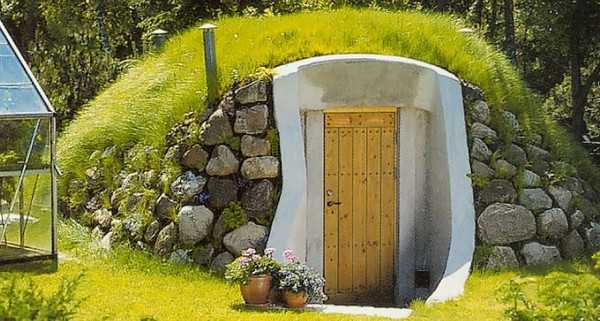

Погреб

Без устройства вентиляции погреб не может выполнять свои основные функции, так как чрезмерная влажность часто приводит к появлению плесени и преждевременной порче овощей. Если погреб находится в гараже, почитайте статью на тему вентиляции гаража.

Если погреб является достаточно просторным, то лучше всего использовать описанный ранее способ и устроить приточно-вытяжную вентиляцию. При этом следует учесть, что диаметр используемых труб должен соответствовать размерам помещения. Чаще всего для устройства вентиляции используются трубы ПВХ диаметром от 10 до 50 мм, но еще лучше применять ходы, выполненные из тщательно подогнанных досок. Поднимая и опуская наружную часть приточной трубы можно регулировать количество поступающего воздуха. Нормальный воздухообмен полагает поступление 1-2 куб.м в час.

Проверить достаточность воздухообмена в подвале можно с помощью зажженной спички, если она погаснет, то это свидетельствует об избытке углекислого газа. Решить проблему можно заменой приточной трубы большего диаметра. Также как и вытяжная, приточная труба должна быть снабжена сеткой в своей верхней части, а в дополнение еще и крышкой или заслонкой, необходимой для регулировки температуры.

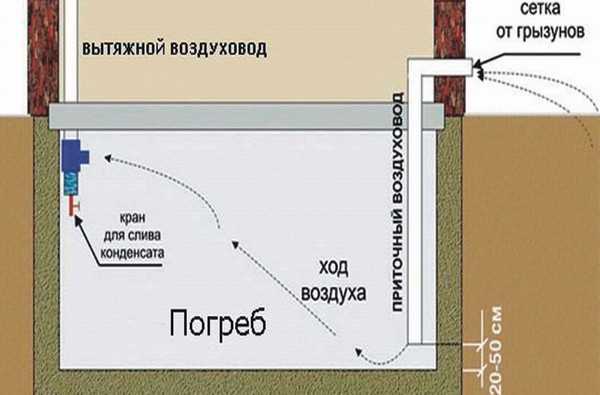

Схема вентиляции погреба

Небольшой погреб

В маленьком погребе также лучше всего устроить приточно-вытяжную вентиляцию, но можно ограничиться всего лишь одним деревянным воздуховодом, снабженным ветроулавливателем. Канал следует разделить пополам для того, чтобы по одной части воздух поступал в погреб, а по другой – выходил. Со значительным понижением температур вентиляционные каналы небольшого погреба следует перекрыть и утеплить.

udobnovdome.ru

расчет и устройство системы; как сделать вентиляцию в подвале или погребе своими руками?

Иметь собственный подвал в доме удобно и практично, но… только в том случае, когда в нем поддерживается приемлемая температура и влажность. Если же влажность будет высокой, то овощи будут очень быстро портиться, древесина гнить, а металл ржаветь. Для того чтобы ее регулировать, необходима грамотная вентиляция подпольного пространства. Для такого помещения сделать ее обычно не сложно. В некоторых случаях бывает достаточно даже нескольких отверстий – продухов. Для большого и эксплуатируемого хранилища понадобится более основательная приточно-вытяжная вентиляция.

Устройство вентиляции погреба, подвала и подпольного помещения: как сделать расчет?

Обычно вентиляция подпола в частном доме планируется еще при проектировании всего здания, так для неглубокого подпольного пространства достаточно нескольких сквозных отверстий в цокольной части фундамента, их называют продухами. Чтобы защитить дом от проникновения животных их необходимо закрыть решетками. А для сохранения тепла необходимы заслонки. Конечно, такая система не позволит регулировать температуру и влажность, но ее вполне достаточно, чтобы защитить дом от сырости, которая может застаиваться в подполе.

Если же высота подвального помещения приближается или превышает двухметровую отметку, то необходимо устройство приточной или приточно-вытяжной вентиляции подвала в частном доме. Только с ее помощью можно наладить достаточный воздухообмен в помещении.

Для небольших «сухих» подвалов с хорошей гидроизоляцией обычно достаточно естественной вентиляции подвала, то есть без использования специального оборудования. Обычно для ее устройства используются трубы или каналы квадратного сечения из плотно подогнанных досок. Для небольших подвалов это может быть одноканальная система, когда один воздухоотвод разделен пополам и оснащен ветроулавливателем.

Но, если помещение большое и используется для хранения овощей (которые, сами испаряют влагу) необходимо устройство двухканальной системы. Для этого необходимо обеспечить отток теплого влажного воздуха, для чего устанавливают вытяжной канал на уровне потолка или как можно ближе к нему, с выходом над уровнем кровли (для плоских – выше самой высокой точки на 20-30 см, для скатных выше конька на 30-40 см). Чтобы обеспечить достаточную тягу в зимнее время трубу лучше располагать возле дымоотвода или утеплить.

Но вентиляция подвала своими руками невозможна без притока свежего воздуха. Для этого необходим приточный канал. Его располагают на высоте около 20 см от уровня пола, а вход – таким образом, чтобы его не закрывало снеговым покровом в зимний период, над уровнем грунта.

Расчет диаметра труб зависит от объема самого помещения. Так как высота его приблизительно одинакова (около 2 метров), то принято считать сечение по следующей формуле: площадь подвала в метрах*2 = сечение трубы в мм. Чаще всего для монтажа вентиляции в погребе своими руками использую пластиковые канализационные трубы диаметром 50 и 110 мм, выбирая сечение большее, чем необходимо по предварительному расчету. Для вытяжного канала могут использоваться оцинкованные трубы до 200 мм в диметре. Нелишней будет также оснастка системы задвижками, которые позволят вручную регулировать объем циркулирующего воздуха.

Правильная вентиляция погреба и подвального помещения: естественная, принудительная

В целом, проблем в решении такой задачи, как сделать вентиляцию в погребе, обычно не возникает. Это нежилое и неотапливаемое помещение, и для него достаточно воздухообмена с расходом 1-2 куб.м в час. Такую циркуляцию обеспечит самая простая естественная вентиляция.

Но если в подвале хранятся большие объемы овощей, расположена мастерская, то такого воздухообмена может быть недостаточно. Проверяется это достаточно легко – необходимо зажечь спичку, если она в подвальном помещении тухнет, значит — есть дефицит кислорода. В такой ситуации стоит продумать принудительную вентиляцию подвала. Производительность вентилятора обычно рекомендуют из расчета кратности 3/8 или 0,5 от объема помещения.

toolbuild.ru

Как сделать вентиляцию в погребе: варианты

Оглавление:
Как сделать вентиляцию в погребе: устройство системы
Устройство вентиляции в погребе: естественная система
Как устроить вентиляцию в погребе: принудительная система

Погреб без вентиляции – это сырой погреб, в котором интенсивно скапливается конденсат. Тепло и сырость – это прекрасный микроклимат для произрастания плесени, грибка и проживания массы других растительных и животных организмов, которые ничего хорошего хранящимся в таком погребе продуктам не принесут. Погреб обязательно должен иметь качественное проветривание, о котором пойдет разговор в данной статье. Вместе с сайтом moyadacha.org мы ответим на такие вопросы: зачем нужна вентиляция, как она устроена, какая бывает и как сделать вентиляцию в погребе своими руками?

Вентиляция погреба своими руками фото

Как сделать вентиляцию в погребе: устройство системы

Вентиляция в погребе может иметь два конструктивных типа – если помещение для хранения съестных припасов не отличается большими габаритами и сложностью «архитектуры», то вполне подойдет система с естественной циркуляцией воздуха. А вот если речь идет о больших погребах со сложным внутренним устройством, то здесь уже лучше отдать предпочтение системе с принудительной вентиляцией в погребе. Поговорим об устройстве данных систем более подробно.

  1. Естественная вентиляция погреба. Грубо говоря, это две отдушины, через одну из которых в погреб поступает свежий воздух, а через другую уходит загрязненный влагой воздух. Устройство такой вентиляционной системы очень примитивное – в большинстве случаев это две трубы, выходящие на поверхность. Одна из них начинается практически над полом погреба (это приток свежего воздуха), а другая берет свое начало под потолком – это удаление насыщенного влагой воздуха. Одна из этих труб устанавливается с одной стороны погреба, а другая с противоположной – так сказать, по диагонали. Именно таким образом достигается максимальная эффективность проветривания подземного помещения.

    Как сделать вентиляцию в погребе фото

  2. Принудительная вентиляция погреба. Своими руками делается несколько сложнее – по большому счету, ее отличие от естественной вентиляции погреба заключается только в наличии вентилятора, который насильно нагнетает свежий воздух в погреб извне. Такие системы могут быть как сложными и разветвленными, включающими целую сеть воздуховодов, так и простыми, мало чем отличающимися от примитивной естественной вентиляции. Как правило, такое проветривание погреба должно тщательно продумываться и просчитываться – в общем, проектироваться так, чтобы ни один уголок погреба не оставался без свежего воздуха.

В большинстве случаев в дачном строительстве принудительная вентиляция погреба практически не используется – как говорится, не те масштабы, чтобы прибегать к искусственному проветриванию. Чаще всего естественной циркуляции воздуха вполне достаточно для того, чтобы избавиться от сырости – а больше, как говорится, и не нужно. Именно с такой системой, а вернее с ее изготовлением, мы и разберемся в первую очередь. Но для начала посмотрим небольшое видео по поводу устройства вентиляционной системы в погребе.

Устройство вентиляции в погребе: естественная система

По большому счету, придерживаясь описанной выше конструкции естественной вентиляции погреба, сделать ее своими руками не так уж и сложно, и вопросов с ее изготовлением у большинства людей не возникает. Есть, правда, пара нюансов, которые могут потянуть за собой некоторые проблемы, но они решаемы, и именно о них мы поговорим дальше.

  1. Это, пожалуй, самый главный вопрос, который возникает у тех людей, которые сначала строят, а потом думают. Если погреб расположен под домом, и в процессе строительства по каким-либо причинам вентиляция в нем не была сделана, то вывести воздуховоды наружу будет, мягко говоря, несколько проблематично – это возможно, но придется затратить массу времени и усилий. Для этого понадобится сначала сделать приямок с наружной стороны подвала, потом вычислить его местоположение изнутри и пробить в этом месте отверстие сквозь фундамент, через которое и прокладывается воздуховод. Естественно, приямок после выполнения работ засыпается грунтом, и если в этом месте была отмостка, то она восстанавливается. Вроде все просто, но усилий, которыми придется расплачиваться за первоначальные ошибки, потратить придется достаточно много. Такие проблемы отсутствуют, если погреб расположен отдельно от дома.
  2. Второй момент – это защита воздуховодов погреба от проникновения в них дождевой воды. Во все времена этот вопрос решался одинаково. На наружном конце трубы, выходящей из погреба на поверхность, монтировался небольшой навес – зонтик. Они продаются в магазинах в готовом виде, и вам потребуется только подобрать его размер исходя из диаметра трубы, использованной для изготовления вентиляции подвала.

    Как устроить вентиляцию в погребе фото

О том, что одна труба должная заканчиваться над полом, а вторая под потолком, мы уже говорили, а других тонкостей в процессе решения вопроса, как делается естественная вентиляция погреба своими руками, нет. Единственное, что еще здесь можно добавить, так это сказать о том, что место прохождения труб через фундамент должно быть тщательно герметизировано, дабы предотвратить проникновение в погреб грунтовых, дождевых и талых вод.

Как устроить вентиляцию в погребе: принудительная система

Начать изготавливать принудительную вентиляцию в погребе нужно точно так же, как и естественную – необходимо создать входной и выходной магистральный воздуховод. После того, как приток и отток будут готовы, останется дело за малым – создать сеть трубопроводов в самом погребе. Если, конечно, в ней имеется необходимость – если ее нет, то можно ограничиться тем, что на выходном воздуховоде установить вентилятор, который и будет выкачивать влажный воздух из погреба. В любом случае, если речь идет о принудительной вытяжке в погребе, без этого вентилятора не обойтись. Дальше монтаж воздуховодов по погребу разберем по пунктам.

  1. Вытяжные воздуховоды. Они прокладываются под потолком погреба – в местах забора воздуха устанавливаются специальные заборники с решетками. Схема этих воздуховодов довольно простая – это труба, тройники и заборные решетки. Вначале такой магистрали, дабы воспрепятствовать обратному току воздуха и переохлаждению погреба, монтируется обратный клапан. Все просто и элементарно – единственное, на что здесь нужно обратить внимание, это на месторасположение заборного отверстия. В большинстве случаев это центр помещения – именно здесь можно эффективно собирать влажный воздух и удалять его из погреба по максимуму.
  2. Приточные воздуховоды. Конструктивно они практически ничем не отличаются от вытяжных – все те же трубы, тройники и заборники (которые в данном случае работают уже на подачу свежего воздуха в погреб). Разница между ними заключается только в двух моментах. Во-первых, на приточном канале вентилятор не устанавливается – свежий воздух с улицы всасывается самостоятельно (он приходит на смену выкачанному влажному воздуху). Во-вторых, эти воздуховоды располагаются над полом – приток свежего воздуха должен вытеснять загрязненный и поднимать его вверх, к вытяжному отверстию. Такая схема движения воздуха происходит за счет разницы температур нагнетаемого и удаляемого воздуха.

    Принудительная вентиляция погреба своими руками фото

В принципе, все. Других нюансов решения вопроса, как сделать вентиляцию в погребе под домом, нет. Единственное, что еще можно здесь добавить, так это о таком моменте, как конденсат, который может образовываться в зимнее время в выходном воздуховоде. Дело в том, что влажный и теплый воздух из погреба при соприкосновении с холодной трубой вентиляции на улице будет отдавать воду, которая незамедлительно станет стекать назад в воздуховоды. Решить этот вопрос можно совокупностью двух действий: во-первых, наружную трубу нужно утеплить и, во-вторых, в подвале установить сборник конденсата. По сути, это небольшая емкость, установленная на вертикальном участке трубы. Удалять конденсат из сборника можно как в ручную, так и шлангочкой в специальную емкость.

В заключение темы, как сделать вентиляцию в погребе, несколько слов о материалах, с помощью которых изготавливаются и принудительная и естественная система воздухообмена. По большому счету, можно использовать не только специальные материалы, предназначенные именно для вентиляции, но и подходящие вместо них заменители. К примеру, могут быть использованы канализационные трубы, труба для водостоков и тому подобные трубопроводы, которые соединяются посредством раструба. Наиболее часто используемые из всего возможного – это именно канализационные и вентиляционные трубы. Именно они имеют все необходимые комплектующие, с помощью которых достаточно просто собрать разветвленную систему воздуховодов.

moyadacha.org

Вентиляция погреба — как и какую сделать?

Погребом называют помещение, полностью или частично углубленное в грунт и предназначенное для хранения овощей. Именно расположение в толще грунта отличает погреб от так называемого подвала, помещение которого располагается в цокольном этаже строения. Благодаря расположению погреба в земле температура в его помещении  практически равна температуре грунта на уровне погреба. В районах с холодными зимами погреб располагают ниже точки промерзания грунта.

Если учесть, что температура грунта ниже точки промерзания всегда положительная и находится в интервале значений +5-+10 С, то в хорошо сделанном «правильном» погребе и зимой и летом поддерживается также этот уровень температуры.

Стены погреба могут быть сделаны из любого строительного материала: дерева, кирпича, бетона или природного камня. Дополнительная теплоизоляция при этом не используется.

Но не только температура важна для сохранности овощей. Немалую роль в этом процессе играет уровень влажности: слишком сырой воздух в помещении погреба может стать причиной образования плесени и гниения овощей, а недостаток влаги в воздухе приведет к их высыханию.

От чего зависит уровень влажности в погребе?

Как правило, грунт на уровне промерзания всегда содержит некоторое количество влаги, определяемое климатическими условиями местности и уровнем расположения грунтовых вод. Этой влаги достаточно для поддержания комфортных условий хранения овощей.

Любой другой источник влаги в хранилище овощей не нужен.

Поэтому для сооружения погреба всегда выбирают сухой участок земли, где минимален риск затопления талыми водами или дождем. Для защиты от осадков над погребом сооружают навес или устраивают его под помещением хозяйственных построек или гаража. Под жилым помещением делать хранилище овощей не рекомендуется. Дело в том, что корнеплоды в период хранения выделяют углекислый газ, попадание которого в жилое помещение нежелательно.

При близком расположении грунтовых вод участок под строительство погреба предварительно осушают.

Таким образом, в правильно построенном погребе нет лишней воды, а уровень влажности определяется содержанием влаги в грунте на уровне его промерзания, то есть для большей части России на глубине не менее полутора метров.

Однако лишняя влага в погребе может появиться при неправильной его эксплуатации, и наибольшее ее количество образуется летом, в жаркую погоду. Дело в том, что именно в это время года принято погреб «просушивать» подавая в него принудительно горячий летний воздух, содержащий водяные пары. При контакте горячих воздушных масс с холодными стенами погреба на их поверхности образуется конденсат, что зачастую становится причиной образования плесени в подвале. После такого проветривания и «высушивания» погреб может стать непригодным для хранения овощей.

Именно поэтому, вопрос вентиляции для него особенно важен!

Как устроена система естественной вентиляции в погребе

Основой принципа действия естественной вентиляции в погребе является движение воздушных масс от приточного отверстия к вытяжному, при котором в помещение обеспечена постоянная подача свежего воздуха и удаление воздушных масс, уносящих с собой избыток влаги и углекислого газа.

Следует помнить, что наличие влаги в погребе является необходимым условием сохранности овощей,  а наличие выраженных потоков движения воздуха также может стать причиной пересушивания овощей и фруктов. Поэтому вентиляционная система в погребе характеризуется низким уровнем воздухообмена, при котором уровень влажности  и температура остаются постоянными.

Для этого в погребе устанавливают два вентиляционных канала: приточный и вытяжной. В просторных хранилищах приточный и вытяжной канал располагают в противоположных концах помещения. Делается это для того, чтобы движущийся от притока к вытяжке воздушный поток захватывал и уносил с собой отработанный воздух и влагу. Чем дальше друг от друга будут расположены приточное и вытяжное отверстие, тем более протяженным будет воздушный поток и тем лучше будет проветривание погреба.

Выходное отверстие приточного канала располагают на расстоянии 3-5 см от уровня пола. Входное отверстие приточного канала должно располагаться на улице, как можно ближе к уровню земли и находиться с северной стороны дома. По нему холодный тяжелый воздух, стремясь опуститься вниз, самотеком будет поступать в погреб.

В помещении погреба плюсовая температура поддерживается за счет внутреннего тепла земли. Более теплый воздух, обогащенный влагой, поднимается вверх и скапливается под перекрытием хранилища. Именно здесь в верхней части погреба необходимо располагать вытяжное отверстие вентиляционной системы с выводом ее наружу по южной стене строения. Для обеспечения тяги вытяжной канал делают по возможности выше.

Для управления вентиляционной системой и приток и вытяжку комплектуют поворотными заслонками. В межсезонье заслонки полностью открывают, а зимой, во время сильных морозов и летом в период жары, полностью перекрывают. Правда, чаще собственники погребов заменяют поворотные заслонки ветошью, но это сути дела не меняет.

Если погреб небольшой

В небольших погребах площадью до 3 м2 приточный и вентиляционный канал располагают в непосредственной близости. Часто для этого используют деревянный короб с двумя ходами: по одному из них, протяженному от уровня земли до пола погреба, подается свежий воздух, а по второму, проложенному от внутреннего уровня перекрытия погреба  и выведенного вверх наружу, удаляются отработанные воздушные массы. Как правило, небольшого перетока от приточного канала к вытяжному в маленьких погребах бывает вполне достаточно.

Делается такая совмещенная конструкция в целях экономии строительных материалов, но в настоящее время все же удобнее приточный и вытяжной канал располагать отдельно, на максимальном расстоянии друг от друга.

Принудительная вентиляция погреба

Обычно естественной вентиляции в погребе достаточно для поддержания в нем комфортных условий для хранения овощей. Следует помнить, что погреб и подвал это различные помещения. В погребе хранят припасы. В нем не устраивают мастерских или склада ненужных вещей.

Уровень влажности в погребе всегда выше уровня влажности жилых помещений, а воздухообмен в нем не обеспечивает комфортных условия для постоянного нахождения человека. Принудительная вентиляция в погребе устраивается только в  том случае, если имеющаяся вентиляционная система не справляется с поставленной задачей. Например, в просторном хранилище овощей, площадью несколько сот квадратных метров, оборудованном одним приточным и вытяжным каналом можно дополнительно использовать принудительную вентиляцию.



Для этого в вытяжной канал достаточно вмонтировать вентилятор. Создаваемое им разрежение обеспечит дополнительный приток воздуха в помещение.

В небольших погребах принудительная вентиляция может использоваться только в сухую прохладную погоду. В жару воздух извне, поступающий в холодный погреб, обеспечит его конденсатом и вместо ожидаемой просушки помещения вы получите сырость и плесень.

aquagroup.ru

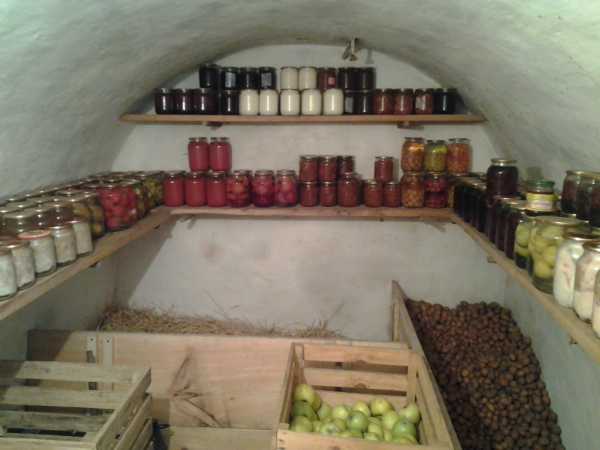

Вентиляция погреба

Очень часто случается так, что при заходе в погребное помещение мы ощущаем неприятный, спертый воздух, все это объясняется тем, что неправильно сконструирована вентиляция погреба.

Главными признаками является:
— плесень.
— сырость.
— влага на стенках.
Если вы заметили эти признаки в вашем погребе, нужно срочно что-то делать. А как сделать вентиляцию в погребе, если нет никаких навыков? Да, очень просто. Если посмотреть на нее, то это короб с размерами 1,5 на 1,5 метра. Состоит из досок с толщиной около 20 миллиметров. Нужно запомнить, что доски должны быть покрашены и желательно покрыты битумом.
Чтобы вентиляция погреба имела хорошую тягу, следует утеплить его, для этого надо использовать войлок. Устройство вентиляционного стояка следует делать на 50 сантиметров выше, чем кровля. Чтобы контролировать воздушный поток, у потолка на стояке, устанавливается задвижка.

Как сделать вентиляцию в погребе правильно?

Для этого нужно установить две трубы, одна отвечает за приток воздуха в погреб, а вторая отводит воздушные массы. Размещать их следует в разных частях помещения, чтобы не происходило всасывание чистого воздуха.

1) Труба, для притока воздуха
2) Труба, для вытяжки воздушных масс
3) Утеплитель

Вентиляция подвала не должна состоять из множества вытяжных труб, если они маленького сечения, лучше взять одну трубку, но большого диаметра трубу, это будет намного эффективней. Возникает вопрос, какой именно требуется диаметр? Все это зависит от площади подвала, например в погребе, до 10 метров квадратных, следует использовать трубу с диаметром около 10 сантиметров.
При этом, когда вы думаете о том, как сделать вентиляцию в погребе не стоит забывать, что через не плотности дверей или люков, воздух дополнительно попадает в помещение, об этом факторе не стоит забывать.
Трубы надо изготавливать из толстых и плотных древесных строительных материалов, с толщиной около 35 миллиметров. Обязательно следует предусматривать вентиляционный клапан.Клапан – это очень важный рабочий орган, без которого трудно представить себе нормальное функционирование воздуха.


А) Вид
Б) Разрез
1) труба вентиляции на два прохода
2) задвижка или клапан
Можно также применять уловитель ветра.


А) Вид
Б) Разрез
В) Сверху
1) труба вентиляции на оба канала.
2) перегородка, используемая для разделения.


Но в последнее время большую популярность получила данная вентилируемая система с разделением по вертикали, в данном случае трубу разделяют на два потока. Понятно, что одним потоком воздух уноситься, а вторым приносится в помещение.
Важно запомнить, что неправильное крепление труб, может привести к дальнейшим проблемам, поэтому все эти процессы нужно выполнять правильно.

При большой влажности, следует открыть полностью задвижку или люк. Большое количество обычной соли или древесный уголь предотвратит большое количество влаги, вентиляция погреба в этом случае будет играть второстепенную роль. Это очень хорошие поглотители влаги.
При варианте, что нужно наоборот увеличить влажность в погребном помещении надо разбрызгать некоторое количество воды или принести достаточно большое количество опилок, которые должны быть не сухими. Это не вентиляция погреба, однако, хорошо борется с излишками влаги.
Для мгновенного понижения влаги, не следует думать, как сделать вентиляцию, для этого достаточно сделать сквозняк. Существует много способов, как контролировать влагу и состояние воздуха в таких помещениях, однако пока основным способам не найдена альтернатива.

waterspec.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
