Как правильно сделать вытяжку в частном доме?

Для прочтения требуется ~6 минут

Чтобы в частный дом поступал приток свежего воздуха, а также отводился уже загрязненный, необходимо установить систему вентиляции – вытяжку, которая может быть естественной, принудительной или комбинированной. Но независимо от выбора, вентиляция будет выполнять свою функцию только в том случае, если предварительно произвести расчеты, в которых учитываются размеры помещения и особенности будущей системы.

Естественная вентиляция

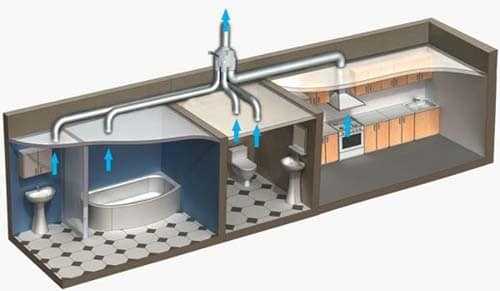

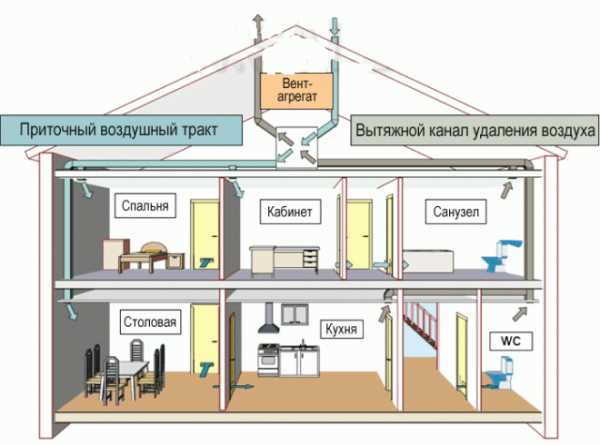

На этапе проектирования дома в обязательном порядке составляется схема естественной вентиляции. Принцип ее действия заключается в проветривании дома за счет естественной циркуляции воздушной массы. Чтобы система выполняла свою функцию должным образом, приток свежего воздуха и отвод уже влажного должны выполняться через разные помещения. Обычно пространство через которое поступает воздух называется сухим, а выводящее помещение — влажным.

Внимание! На нашем сайте заработал онлайн 3D конструктор кухни. Ознакомиться с ним и спроектировать кухню своей мечты можете здесь совершенно бесплатно!

Можно проветривать дом четырьмя способами:

  • канальным, когда дом оснащается вертикально расположенными каналами.
  • бесканальным. Этот способ может применяться для жилых строений, однако он больше подходит для производственных зданий.
  • постоянным. В этом случае помещения обеспечиваются значительным притоком воздуха, который поступает через воздушные каналы.
  • периодическим, когда «новый» воздух поступает в определенные промежутки времени.

Чтобы повысить уровень воздухообмена в доме, на отводящие каналы монтируются специальные вентиляторы, которые могут работать как постоянно, так и в установленное время. Соответственно, для такого оборудования требуется подключение к сети электропитания.

Достоинства

Она не нуждается в установке дорогостоящего оборудования, поломки системы автоматически исключаются. Но даже с установленными на вытяжные каналы вентиляторами, система циркуляции естественным образом потребляет электроэнергию в малых количествах. Следовательно, происходит экономия денежных средств. Еще одним плюсом системы является ее совместимость с другими типами воздухообмена.

Недостатки

Такой вид вентиляции в деревянном доме напрямую зависит от погодных условий, что непосредственно влияет на проветривание здания. Как правило, недостаточное поступление свежего воздуха проявляется в виде возникновения грибка, а также скопления токсичных веществ, которые могут исходить от строительных материалов. Таким образом, она, не совмещенная с другими системами, не всегда сможет обеспечивать должный обмен воздуха в доме.

Принудительная вытяжка

Так как зависимость естественной вентиляции от внешних климатических условий не позволяет в полной мере проветривать помещения, то для обеспечения циркуляции воздуха в частном доме необходима установка дополнительного оборудования. Воздухообмен, проводимый с помощью специальных установленных устройств, а также комплектующих к ним, называется принудительной вентиляцией.

По принципу работы она делится на:

  • приточно-вытяжную, осуществляемую с помощью специального оборудования. Также разновидностью этого способа является установка оборудования для рециркуляции. В этом случае отработанный воздух проходит через фильтры, частично смешивается с уличным, а затем уже очищенный возвращается в помещение;
  • приточную с возможностью подогрева. Для работы системы по этому принципу необходим рекуператор, который использует отработанный, но уже нагретый воздух;
  • приточную с охлаждением. Здесь в обязательном порядке устанавливается кондиционер;
  • приточно-вытяжную. Самая распространённая система для частных домов. Циркуляцию воздушных масс обеспечивает установленное оборудование в сочетании с элементами естественной циркуляции. Такая схема воздухообмена относительно проста в монтаже и довольно эффективна.

Однако работа принудительной системы осуществляется с помощью подключения ее устройств к сети электропитания. Кроме того, проектирование и расчеты системы производятся на этапе составления плана возведения дома. Все составляющие принудительной вентиляции выполняют разные функции, но основная и единственная задача всех элементов — поступление свежего воздуха в помещения и вывод уже использованного на улицу.

В систему принудительного характера включаются следующие элементы и оборудование:

  • решетки для защиты вентиляционных каналов от грызунов, насекомых и мусора;
  • фильтры, препятствующие проникновению в дом пыли и пыльцы;
  • воздушные клапаны, которые регулируют поток, подаваемого в дом воздуха. Зимой защищают систему от ледяных порывов ветра;
  • вентиляторов, служащих для создания непрерывного потока в каналах вентиляции;
  • звукопоглотители, обеспечивающие бесшумную работу системы;
  • калориферы, подогревающие поступающий воздух;
  • вентиляционные каналы, обеспечивающие перемещение воздуха.

Как правильно произвести монтаж вытяжки на кухне в частном доме

Подготовительные работы по установке вытяжки на кухню начинаются с замеров помещения (подробнее установку рассматривали в этой статье, а как правильно подобрать – в этой). Ведь полученные значения повлияют на выбор модели устройства.

В первую очередь рассчитывается кубический объем помещения путем умножения длины, ширины и высоты кухни. Затем полученный результат умножается на коэффициент десять. Это значение определяет количество смен воздуха в час, установленное действующими нормами. Полученный результат и будет минимальной мощностью, необходимой для измеряемой кухни.

Так как всем вытяжным устройствам необходима электроэнергия, то места установки устройств оснащаются розетками.

Подготовка ниши для кухонной вытяжки также является немаловажным фактором. Ведь централизованная газовая труба может быть проведена так, что в дальнейшем будет мешать установке оборудования на стену. Выходом из ситуации станет монтаж кронштейнов, которые позволят оставить между стеной и вытяжкой необходимое пространство. Кроме того, стена не должна иметь явных дефектов, должна быть достаточно прочной для того, чтобы выдержать вытяжную кухонную систему.

Для установки оборудования понадобятся:

  • строительный уровень;
  • рулетка;
  • перфоратор;
  • набор отверток;
  • лобзик;
  • ножовка по металлу;
  • герметик силиконовый.

Производители вытяжек предоставляют потребителям три основных модификации устройств:

  • подвесные;
  • встраиваемые;
  • купольные или каминные.

Также по способу очищения воздуха они делятся на устройства, которые выводят отработанный воздух на улицу, и модели, работающие в режиме рециркуляции.

При работе устройства в режиме рециркуляции вытяжка не выбрасывает загрязнения на улицу, а проводит воздух через фильтр и возвращает его обратно в помещение.

Так как подвесные модели работают в режиме рециркуляции (подробнее), то они в большей степени подходят для кухонь небольших размеров. Это объясняется тем, что обычная фильтрация не способна справиться с очисткой воздуха в помещениях больших размеров.

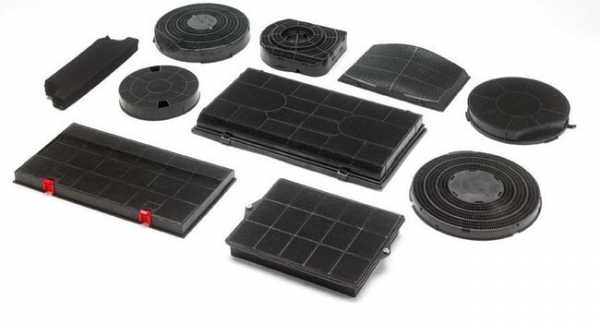

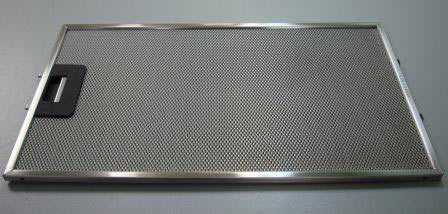

Подвесные вытяжки оборудованы фильтрами, которые необходимо периодически менять. Частота замен указывается в технической документации устройства.

Из положительных качеств устройств выделяются невысокая цена, возможность крепиться к кухонному шкафчику, а также отсутствие дополнительных комплектующих, так как подвесное оборудование не нуждается в системе воздухоотвода.

Встраиваемая техника практически скрыта от глаз и выполняет функцию притока воздуха. Корпус такого устройства монтируется прямо в кухонный шкафчик, а снаружи остается только воздухозаборник, который в основном имеет выдвижную панель.

Воздуховод встраиваемого вытяжного устройства может выводиться на улицу как через уже имеющуюся в доме систему вентиляции, так и через стену или крышу.

Самым дорогим модельным рядом, но в то же время наиболее мощным, считается каминный или купольный класс. Вытяжки этой серии не просто обеспечивают стабильное очищение воздуха, но также становятся ярко выраженными элементами дизайна помещения. Кроме заводского изготовления, купольные модели могут быть индивидуального дизайнерского исполнения.

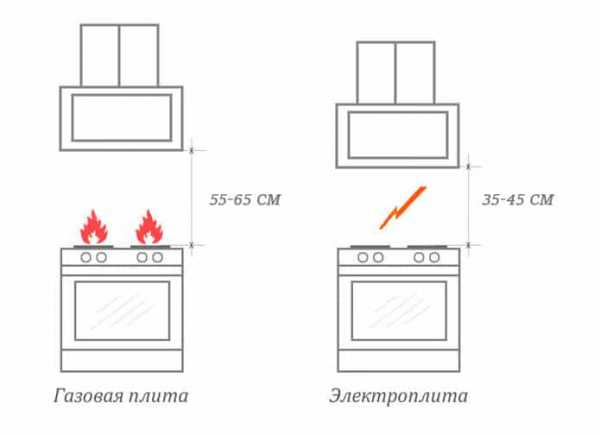

Установка корпуса кухонной вытяжки над газовой плитой

Как правильно сделать кухонную вытяжку над плитой своими руками в частном доме зависит от формы и размеров устройства. При этом на монтаж электроприбора также влияют особенности расположения и габариты модулей кухонного гарнитура.

Существует три варианта монтажа:

  • встроенный;
  • с креплением к нижней части шкафа;
  • с креплением на стену.

Чтобы установить устройство в шкафчик, предварительно нижняя полка кухонного модуля снимается. В последующем она может или вовсе не устанавливаться, или в ней с помощью электролобзика делается отверстие, подходящее по размерам с вытяжкой.

На полке, размещенной в середине шкафчика, делаются отверстия для электрокабеля и воздуховода. Затем к закрепляемой полке прикладывается корпус устройства и карандашом отмечаются места креплений. Далее вытяжка крепится с помощью саморезов.

Устройство, закрепленное под кухонным шкафчиком, отличается от встроенного варианта лишь тем, что корпус вытяжки остается снаружи. При желании он закрывается фальш-панелью или любым другим отделочным материалом с помощью двухстороннего скотча или клея.

При креплении вытяжки к стене, прежде всего, отмечаются места креплений через заднюю панель устройства. По отметкам просверливаются отверстия, в них вставляются дюбели, длиной не меньше 5 см. Затем в два верхних отверстия вкручиваются саморезы, чтобы на них свободно вешалась вытяжка. После проверки надежности конструкции, не снимая устройство, вворачиваются оставшиеся саморезы и затягиваются верхние.

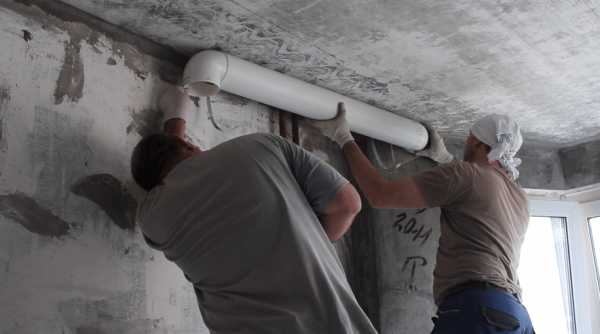

Подключение воздуховода

Прежде чем подключить к вытяжке воздуховод, нужно определиться с выбором материала изготовления. Существуют две разновидности труб для вывода отработанного воздуха из помещения (подробнее читайте здесь):

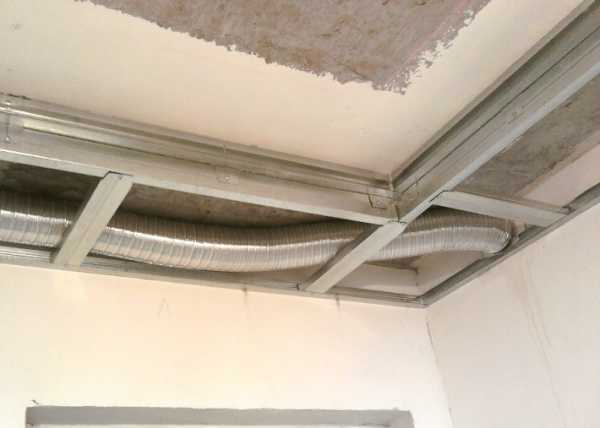

  • гофрированные, которые изготавливаются из алюминия. Хотя монтаж этого вида труб не требует дополнительных переходников, свойство шумоизоляции гофрированных изделий очень низкое. Однако шум во время работы вытяжки можно снизить за счет натяжения трубы.
  • пластиковые, имеющие сечение как прямоугольное, так и круглое. В последних во время эксплуатации скапливается гораздо меньше загрязнений, сопротивление ниже, чем в прямоугольных трубах. Для установки этого класса понадобятся Г-образные переходники.

Но независимо от материала изготовления и сечения, диаметр воздуховода должен совпадать с входным отверстием вытяжки. При меньшем размере трубы кухонная вытяжка будет работать в усиленном режиме, что приведет к скорой поломке двигателя.

Установленный воздуховод не должен полностью перекрывать отверстие шахты естественной вентиляции. Для этого приобретается и устанавливается специальная решетка, клапан которой при включении вытяжки закрывается, а после окончания работы устройства открывается. Такой режим работы дает возможность в полной мере работать системе естественной циркуляции воздуха.

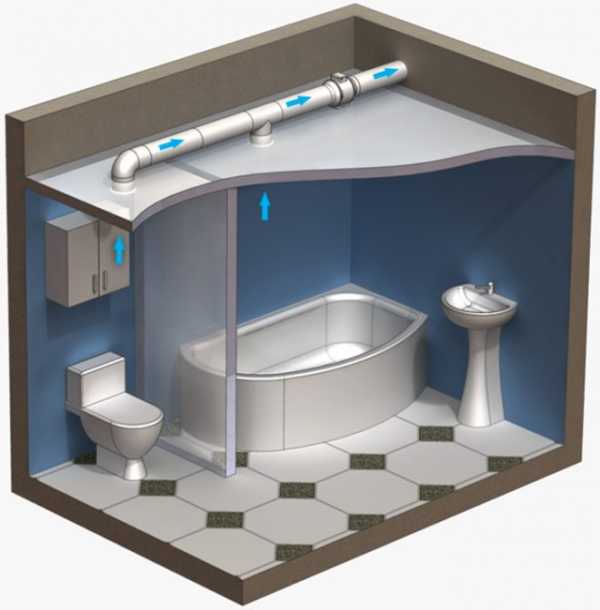

Вентиляция в ванной и туалете

Задача установленной вентиляции в санузле сводится к очистке этого помещения от различных запахов и устранению высокой влажности.

Так как работа естественной вытяжки полностью зависит от внешних климатических факторов, то она не всегда сможет справляться со своей задачей. Кроме того, отсутствие специальных решёток с наружной стороны вентиляционных каналов дает возможность попадать в дом мелким грызунам и насекомым. Однако система естественной циркуляции воздуха имеет свои преимущества, которые заключаются в простоте конструкции и относительно невысокой цене. Отсутствие сложных механических элементов в естественной вытяжке предрекает ей долгую и бесперебойную работу.

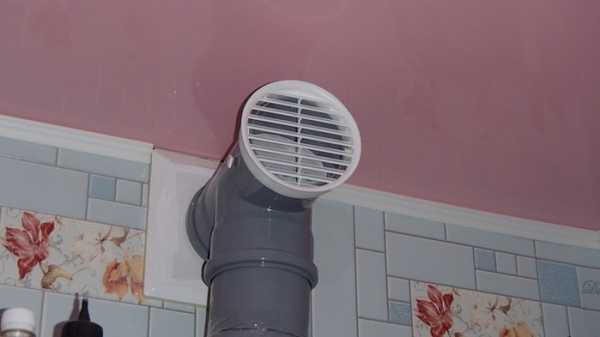

Вентиляционные каналы для ванной комнаты подбираются с диаметром не меньше 50 куб м/ч, а для туалета подойдёт воздуховод шириной 30 куб м/ч. Возможность вывести запахи и влажный воздух в санузле дает система принудительной вентиляции. Ее работа осуществляется с помощью установленных вентиляторов, которые могут быть с подшипниками или втулками. Устройства со втулками гораздо дешевле вентиляторов с подшипниками.

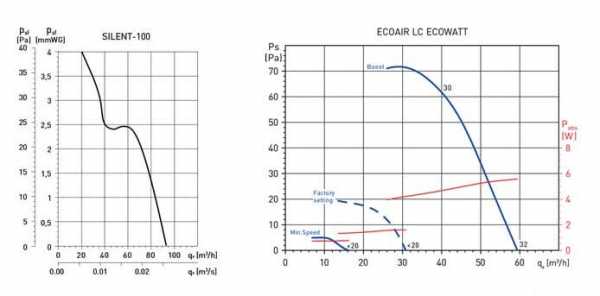

Вентиляторы принудительной вытяжки, устанавливаемые в санузле, могут работать как от выключателя света, так и иметь отдельную точку питания. Также производители устройств предлагают вентиляторы со встроенными датчиками влажности. В этом случае работа системы начинается, когда влажность в помещении достигнет определенного уровня. Также существуют модели, которые снабжены датчиками движения, позволяющие активировать циркуляцию воздуха при входе человека в помещение.

Вентиляция подвала

Для вентиляции подвала можно ограничиться монтажом нескольких отверстий в цокольной части дома. Располагаться проемы должны в противоположных частях помещения. Кроме того, отверстия должны оборудоваться специальными сетками или решетками.

Такой способ проветривания довольно прост в своей организации, но как и вся система естественной вентиляции, напрямую зависим от погодных условий.

Более эффективным методом является система, в которой используются две трубы, шириной 8–15 см. В этом случае приточный канал монтируется таким образом, чтобы нижняя часть трубы располагалась на высоте 20–40 см от пола. Верхний же конец должен закрепляться на улице, чтобы промежуток до земли составлял 40–60 см.

Нижний конец вытяжной трубы монтируется прямо под потолком, а наружная часть через перекрытия выводится к кровле и закрепляется в 30–60 см от нее.

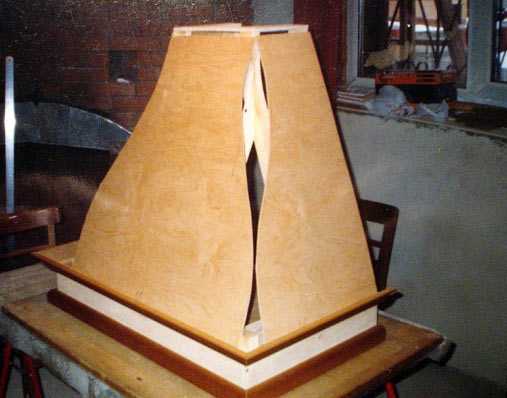

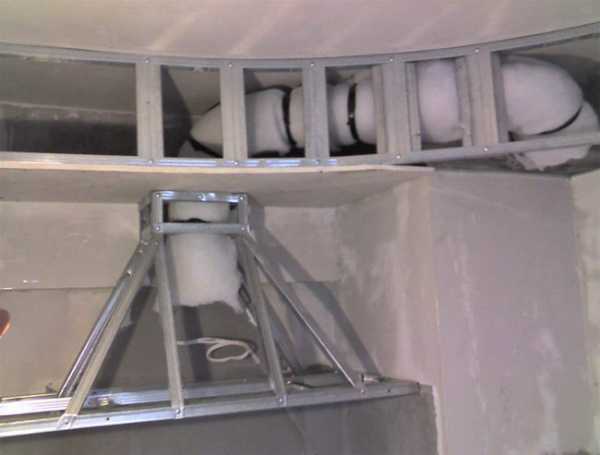

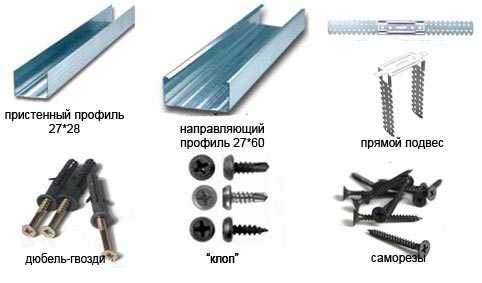

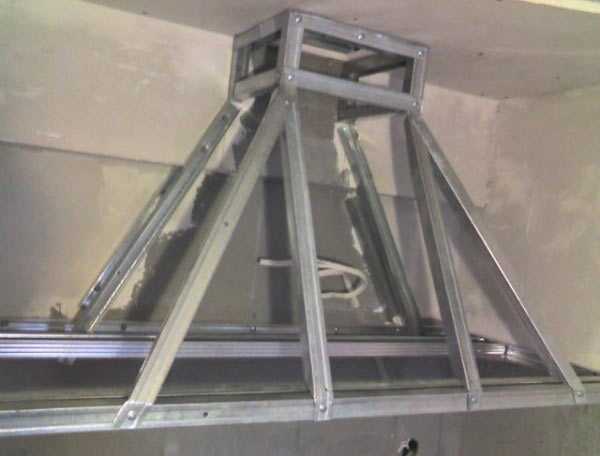

Как сделать короб для воздуховода

Некоторые модели воздуховодов не вписываются в общий дизайн помещения. Выходом из этой ситуации является скрытие канала в специальном коробе. Подробнее…

По материалу изготовления декоративные конструкции бывают:

  • пластиковыми;
  • деревянными;
  • стальными;
  • изготовленными из МДФ, ДСП или гипсокартона.

Однако при монтаже короба учитывается, что он постоянно будет подвергаться воздействию со стороны гари, жира и прочих побочных продуктов, возникающих во время приготовления пищи. Отсюда следует, что конструкция должна хорошо отмываться и чиститься. Только в этом случае декоративный короб впишется в общий дизайн помещения.

Видео: как установить вытяжку и вентиляция через стену в частном (в т.ч. деревянном) доме своими руками

Вентиляции как принудительная, так и естественная будет выполнять свою функцию только в том случае, если вся система организована правильно. А для этого необходимо учитывать размеры помещения и климатические условия, в которых будет работать система.

diz-kitchen.ru

Как сделать вытяжку в частном доме? Как правильно сделать систему вентиляции частного дома своими руками

Монтаж системы вентиляции в частном доме позволяет значительно улучшить микроклимат в помещениях. В сборке подобные конструкции не слишком сложны и при желании могут быть смонтированы и своими руками. Об особенностях технологии выполнения подобной работы, а также о том, как сделать вытяжку в частном доме, и поговорим далее в статье.

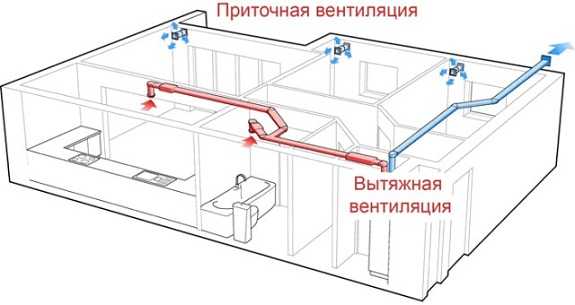

Разновидности систем вентиляции

На данный момент в загородных домах используется всего две основные разновидности подобных конструкций:

  • Естественная вентиляция. В этом случае устанавливается лишь выводной стояк. Приток же воздуха при этом осуществляется через форточки, щели в окнах либо специально проделанные за радиаторами отопления отверстия. Недостатком подобных систем считается прежде всего очень невысокий КПД. К тому же летом такая конструкция вообще практически не работает из-за отсутствия разницы температур на улице и внутри дома.
  • Принудительная вентиляция. В этом случае вывод загрязненного воздуха осуществляется при помощи специальных вентиляторов. Также устанавливается приточный воздуховод, подающий воздух с улицы.

Кухонные вытяжки обычно присоединяются к уже имеющейся системе принудительной вентиляции. При ее отсутствии вывод делается либо на шахту естественной вытяжки, либо непосредственно на улицу.

Монтаж естественной вентиляции

Сборка подобной системы сводится в основном к установке вытяжного стояка. Верхняя его часть должна выступать за пределы крыши. Обычно, как и в городских квартирах, отводы от него делаются на кухню и в туалет. Для того чтобы обеспечить приток в квартиру свежего воздуха, под радиаторами отопления в этом случае просверливают отверстия диаметром в 8-10 см. В них вставляются специальные приточные клапаны.

Вентиляция в частном доме, и как правильно сделать систему вентиляции

В загородном строении может быть установлена как обычная конструкция с воздуховодами и вентиляторами, так и более современная, дорогая и удобная – с рекуператором. Что касается сложности монтажа, то для обеих систем она примерно одинакова. Только в первом случае воздух выводится непосредственно на улицу и отсюда же забирается. Во втором оба потока проходят через рекуператор. Последний представляет собой устройство, предназначенное для забора тепла от отработанного воздуха и передачи его приточному. Таким образом вентиляционные системы с рекуператором позволяют экономить на отоплении.

Разновидности кухонных вытяжек по принципу действия

Прежде чем начать разбираться с тем, как сделать вытяжку в частном доме, давайте посмотрим, какие разновидности подобных устройств выпускаются на данный момент. Подразделить конструкции, предназначенные для отвода воздуха от плиты, можно на три основные группы:

  • Вытяжные. Это классическая разновидность, предназначенная для отвода загрязненного воздуха от плиты в вентиляционную шахту или на улицу.
  • Рециркуляционные. Сделать вытяжку в частном доме этого типа – значит, получить достаточно эффективное и при этом надежное устройство. Подобные конструкции, по сути, представляют собой большие очистители воздуха, оснащенные системой фильтров. Их основные достоинства - простота и дешевизна монтажа. Недостаток – необходимость периодической (обычно раз в полгода) замены фильтров.
  • Комбинированные. Эти вытяжки могут как отводить воздух на улицу, так и очищать его.

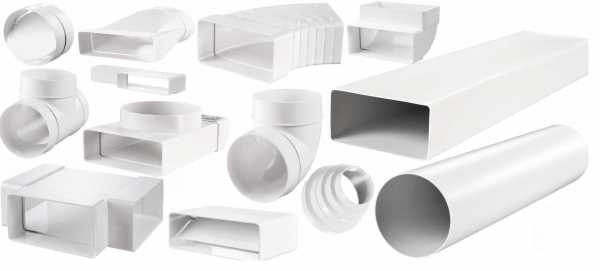

Как выбрать вентиляционные трубы

Чуть ниже разберемся с тем, как сделать вытяжку в доме. Вытяжка в частном доме обычно присоединяется к основной системе вентиляции. Поэтому сначала выясним, как монтируются подобные конструкции. Трубы для таких систем могут иметь круглое или квадратное сечение. Помимо этого, различаться может и их диаметр. Выпускаются как металлические, так и пластиковые разновидности воздуховодов. Первые отличаются максимальной долговечностью, вторые – легким весом и простотой в установке. Особо следует выделить появившиеся недавно гибкие гофрированные воздуховоды.

Какой рекуператор лучше?

Многих владельцев дачных домов интересует вопрос о том, можно ли сделать вентиляцию частного дома своими руками. Разумеется, можно, в том числе и с рекуператором. Главное – правильно выбрать, собственно, само это устройство. На настоящий момент самой популярной разновидностью являются пластинчатые конструкции. Выбрасываемый и приточный воздух в них непосредственно друг с другом не пересекаются. Контакт происходит через пластины, изготовленные из пластика или алюминиевой фольги. К достоинствам подобных устройств можно отнести прежде всего простоту конструкции, надежность и ремонтопригодность. К недостаткам – возможность обледенения пластин в зимний период времени.

Составление проекта

Итак, давайте начнем разбираться с тем, как правильно сделать систему вентиляции частного дома своими руками принудительного типа. Разумеется, перед началом ее монтажа следует начертить схему разводки. Разработку проекта лучше всего доверить специалистам. Дело это очень ответственное и достаточно сложное. При его выполнении нужно учесть массу нюансов. При неправильном составлении проекта эффективно вентиляция работать не будет. К тому же возможна такая неприятность, как появление запаха туалета или кухни в жилых комнатах.

Установка рекуператора

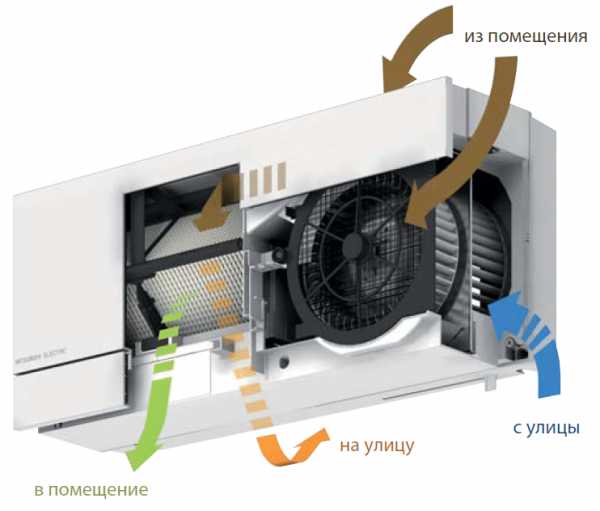

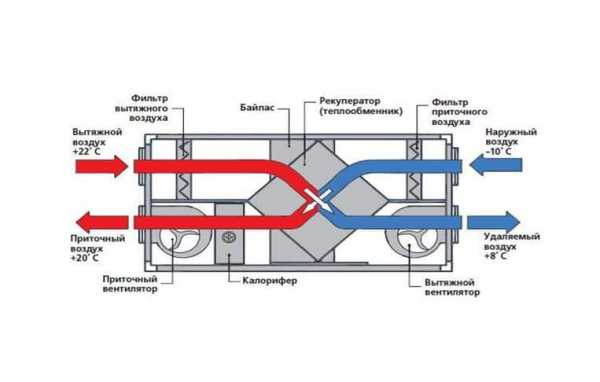

Устройство для обмена тепла между потоками воздуха устанавливается обычно на чердаке или в подвале. Главное правило, которое нужно соблюсти, – это ровность и абсолютная горизонтальность подставки.

Ставить рекуператор следует в легкодоступном месте. Дело в том, что хозяевам дома в любом случае придется хотя бы два раза в год очищать его пластины от грязи.

Монтаж основных воздуховодов

Предварительно в стенах сверлятся отверстия для отвода и забора воздуха. Далее в них вставляются специальные патрубки, оборудованные клапанами. Затем приступают к установке основных (приточного и вытяжного) воздуховодов. Крепить их можно к стенам за гипсокартонной или фанерной отделкой либо за натяжными потолками. Иногда их проводят и в межэтажных перекрытиях. Однако неудобство этого способа заключается в труднодоступности элементов в случае необходимости ремонта.

Крепление труб производится на специальные хомуты. Для пластиковых легких достаточно будет одного на цельный отрезок. Шаг между хомутами металлических обычно составляет около 1,5 метра. Одним концом основные трубы присоединяются к патрубкам в стенах, вторым – к соответствующим патрубкам рекуператора. В инструкции, прилагаемой к этому устройству, производитель указывает, как именно следует подключать воздуховоды.

Разводка труб по помещениям

Правильная разводка труб по помещениям – также важный ответ на вопрос о том, как сделать вытяжку в частном доме. Доме установка вытяжки производится с подключением ее воздуховода к одной из ветвей, направляющихся на кухню. К основным магистралям нужно будет присоединить отрезки, ведущие в помещения, нуждающиеся в вентиляции. Подключение их производится через специальные патрубки и тройники. В каждую комнату должен быть выведен как вытяжной канал, так и приточный. Первый лучше установить у потолка, второй - на полу или внизу стены, поближе к радиатору отопления. В отверстия, проделанные в конструкциях дома, вставляются патрубки с переходниками, на которые и крепятся трубы воздуховодов. Сверху их закрывают декоративными решетками.

Кухонная вытяжка в частном доме: инструкция по монтажу

Крепят это устройство на стену или мебель, в зависимости от конструкции. Согласно нормативам, расстояние от нее до плиты должно составлять не менее 65 см для газовой и не менее 45 см для электрической. Воздуховод от вытяжки крепится на место решетки вытяжной трубы или шахты. Если вентиляции в доме нет, в стене под воздуховод проделывается отверстие. В последнем случае нужно будет обеспечить приток в кухню свежего воздуха. Для этого, как и при устройстве естественной вентиляции, под окнами или за радиаторами отопления следует высверлить отверстия и вставить в них приточные клапаны, купить которые можно в строительном супермаркете.

Как выбрать воздуховод для вытяжки

Таким образом, мы вкратце рассмотрели вопрос о том, как сделать вытяжку в доме. Вытяжка в частном доме будет работать эффективно только при правильном подборе воздуховодов. На настоящий момент выпускаются всего две основные разновидности гофр для подобных кухонных устройств – пластиковые и металлические. Первые уже в процессе производства нарезаются на куски. В том случае, если вытяжное отверстие находится в противоположной от плиты стене, одного такого отрезка может не хватить. Стыки же в воздуховодах кухонных вытяжек крайне нежелательны. Поэтому в данном случае лучше приобрести металлическую гофру. В том случае, если стыков по какой-либо причине избежать не удастся, их обязательно нужно проклеить герметиком. Прячут гофру под декоративным коробом, который может иметь круглую, прямоугольную или квадратную форму. Стыки в нем также следует загерметизировать.

Как правильно прикрепить рециркуляционную вытяжку

Сделать вытяжку в частном доме – это еще и правильно смонтировать сам корпус устройства. Устанавливать его на стену следует строго по разметке. Для этого предварительно карандашом проводится горизонтальная линия. Далее на ней просверливаются два отверстия, совпадающие с кронштейнами на корпусе вытяжки. Потом в отверстия вбиваются дюбеля. К ним прикладываются и прикручиваются шурупами навесы. На них вешается устройство.

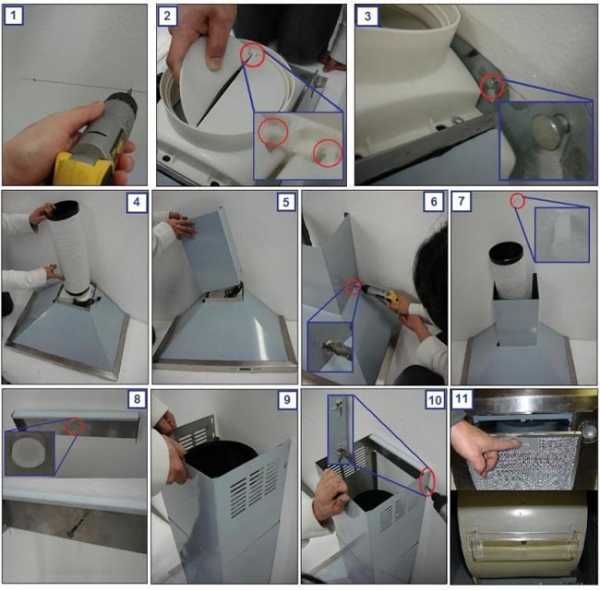

Монтаж купольных устройств

Как сделать вытяжку в частном доме с использованием купольной конструкции – вопрос также не слишком сложный. Как и в первом случае, под эту разновидность предварительно делается разметка. Устройства этого типа крепятся к стене прямо на корпус. В качестве фиксирующих элементов при этом используются дюбеля и шурупы. Под них по разметке в стене сверлятся отверстия.

Какие правила нужно соблюдать при установке

Итак, как сделать вытяжку в частном доме, мы с вами выяснили. При ее монтаже следует учитывать следующие моменты:

  • Планировать расположение устройства нужно так, чтобы воздуховод получился как можно более коротким.
  • Число колен следует свести к минимуму.
  • Если поворотов воздуховода избежать не удастся, нужно постараться сделать их не слишком крутыми.
  • Приобретать следует воздуховод с гладкой внутренней поверхностью, для того чтобы снизить сопротивление потока до минимума.

Итак, мы с вами разобрались с тем, как сделать вытяжку и вентиляцию в частном доме. Как видите, дело это не особенно сложное. Самое главное – разработать правильный проект. Это позволит сделать проживание в доме максимально комфортным как летом, так и зимой.

fb.ru

подбор модели и установка своими руками

Современное оборудование ускоряет и облегчает процесс готовки, и делает его намного комфортнее. Вытяжка в частном доме и городской квартире уже давно стала важным элементом технического оснащения кухни: она обеспечивает защиту всего жилья от запахов еды, а саму кухню — от жира и копоти, оседающих на стенах, потолке и мебели. Установка этого прибора не отличается особой сложностью даже для новичка, а уж опытному хозяину, привыкшему обустраивать частный дом своими руками, она и вовсе по плечу.

Чтобы вытяжка на кухне в частном доме справлялась с нагрузкой и работала эффективно, важно учитывать не только размеры и внешний вид девайса, а и его технические возможности. Поэтому внимательно ознакомьтесь с теми параметрами, которые пригодятся при выборе конкретной модели.

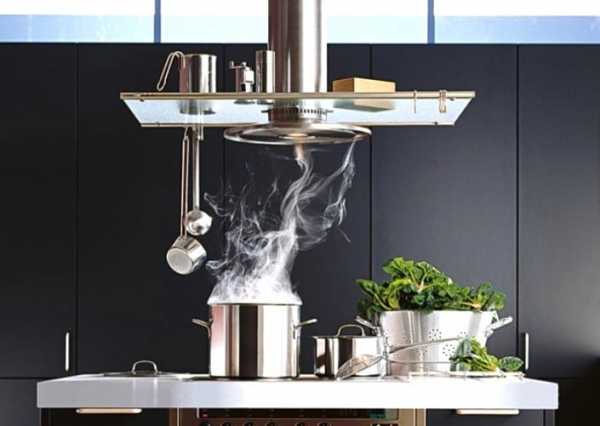

Вытяжка в современной кухне может стать изюминкой интерьера

  1. Производительность вытяжки — объем воздуха, очищаемого за час. Рассчитывается просто: объем кухни (площадь на высоту) умножаем на 12 (норма воздухообмена), полученное число еще раз умножаем на 1,3 (коэффициент минимального запаса).

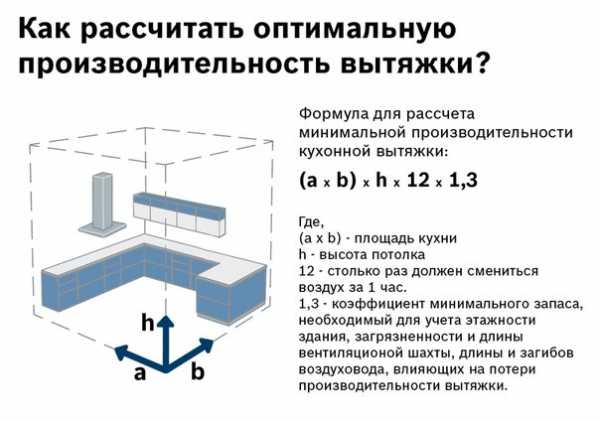

Формула расчета минимальной производительности вытяжки

  1. Габариты. Площадь воздухоприемника должна быть не меньше (а в идеале – на несколько сантиметров больше) рабочей поверхности плиты.
  2. Уровень шума. Обычно этот параметр указывается для каждой модели отдельно, остается только соотнести единицы измерения с собственными ощущениями.

На заметку! 20 децибел издают шелестящие страницы, 25-35 сравнимы с громким шепотом или тиканьем настенного маятника, 50 дБ мы принимаем при обычном разговоре, 80-90 – шум от проезжающего мотоцикла или включенного фена, 110 – работа перфоратора или дрели, а вот при 130 дБ и выше наступает болевой предел.

  1. Режимы работы. В современных вытяжках комбинируются два принципа — отвод загрязненного воздуха в систему вентиляции и фильтрация (рециркуляция) его с последующим возвращением в помещение.

Принцип работы проточных и циркуляционных кухонных вытяжек

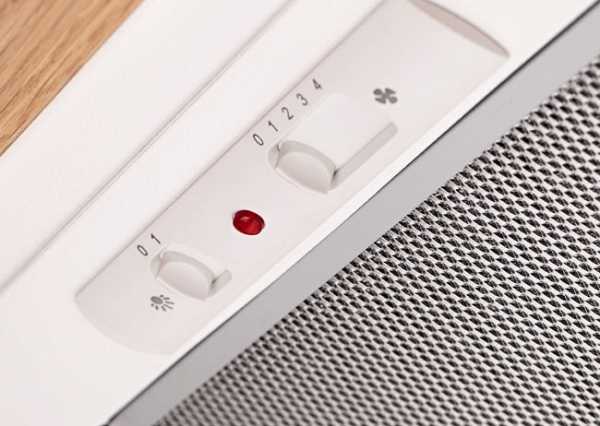

  1. Освещение и управление прибором. Выбирают на собственный вкус и кошелек – существуют модели с выступающими кнопками, с сенсорной панелью, с автоматическим включением/выключением (разумеется, чем больше технической «начинки», тем дороже девайс). Но с основным предназначением вытяжки – удалением дыма и гари – справляется даже самый простой прибор.
  2. Дизайн вытяжки. Кроме качественной очистки воздуха, важно, чтобы девайс вписался в интерьер кухни и гармонировал с другими приборами.

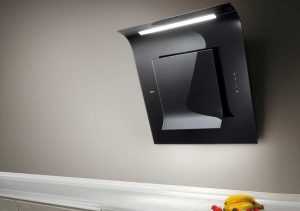

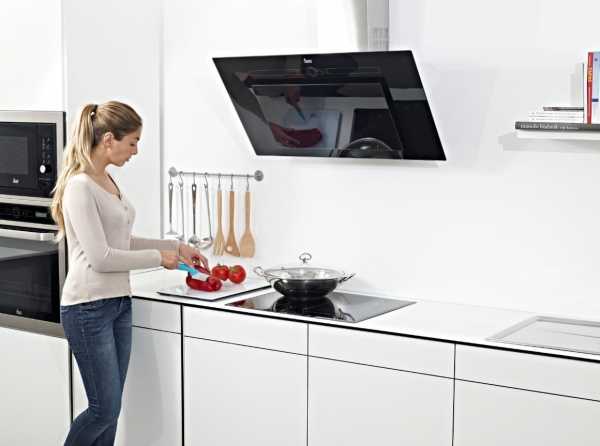

Сенсорная модель наклонной вытяжки с дизайном в стиле хай-тек

Помимо перечисленных характеристик следует учитывать еще один важный момент: если в доме нередки перебои с электроэнергией и скачки напряжения, покупайте прибор со встроенным или отдельно подключаемым предохранителем.

Важно! При покупке рециркуляционной модели учтите, что мощность прибора должна быть на 30% выше, чем у стандартной вытяжки, ведь девайс не только вытягивает, а и перерабатывает воздух. Также придется позаботиться о своевременной (не реже двух раз в год) замене фильтров. Но у такой вытяжки есть глобальное преимущество: ее можно установить в доме, где доступ к вентиляционному каналу затруднен.

Современная модель, работающая на фильтре

Сегодняшний рынок бытовой техники предлагает нам три основные модели вытяжек. После изучения информации о них, можно будет определиться с тем, какая вытяжка в кухне в частном доме будет наиболее эффективной.

Плоская (классическая) подвесная вытяжка ↑

Подвесную вытяжку можно спрятать в навесной шкафчик

Основной режим работы — рециркуляционный. Рекомендуется для небольших кухонь, так как является самой маломощной и с большими объемами воздуха попросту не справится. Дополнительным минусом считается постоянная (и недешевая к тому же) замена фильтров — угольных или акриловых. Зато такая конструкция не нуждается в монтаже дополнительного воздуховода и может крепиться прямо к кухонному шкафчику.

Встраиваемая вытяжка ↑

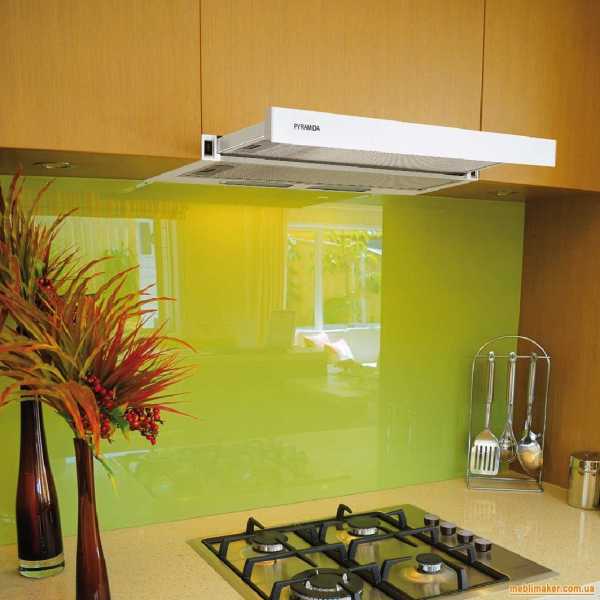

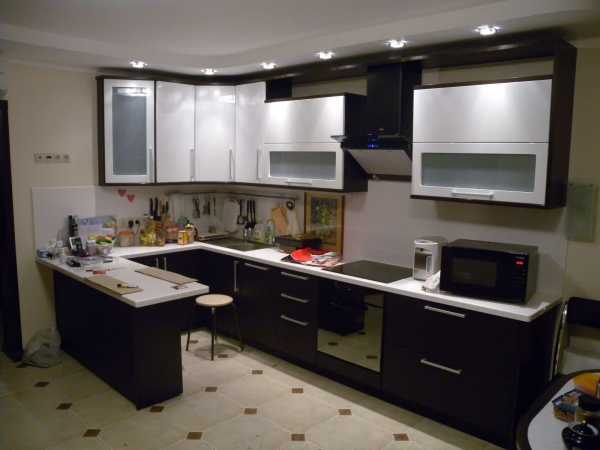

Встроенные модели легко спрятать

Прибор свободно помещается в подвесной шкафчик, снизу остается только воздухоприемник, чаще всего оснащенный дополнительной выдвигаемой панелью. За счет этого он идеально маскируется и может вписаться в любой интерьер, но требуется дополнительная установка воздуховода, который можно вывести в готовую вентиляцию, через стену или крышу. Сам прибор не намного мощнее предыдущего варианта, но лучше справляется с удалением дыма и запахов за счет принудительного выброса загрязненного воздуха наружу.

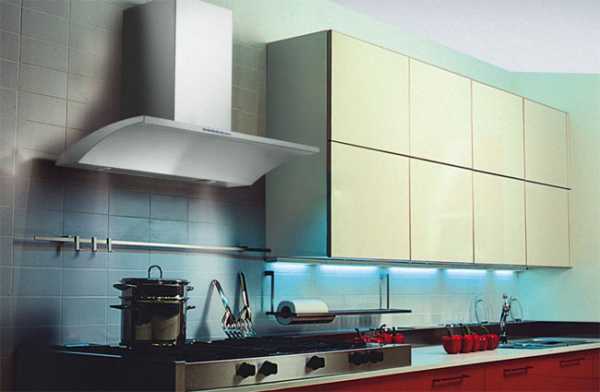

Купольная или каминная вытяжка ↑

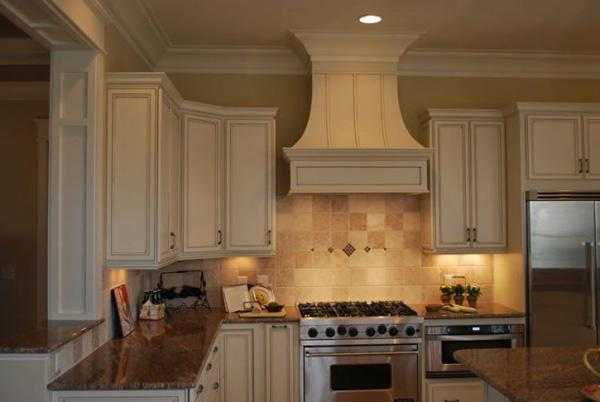

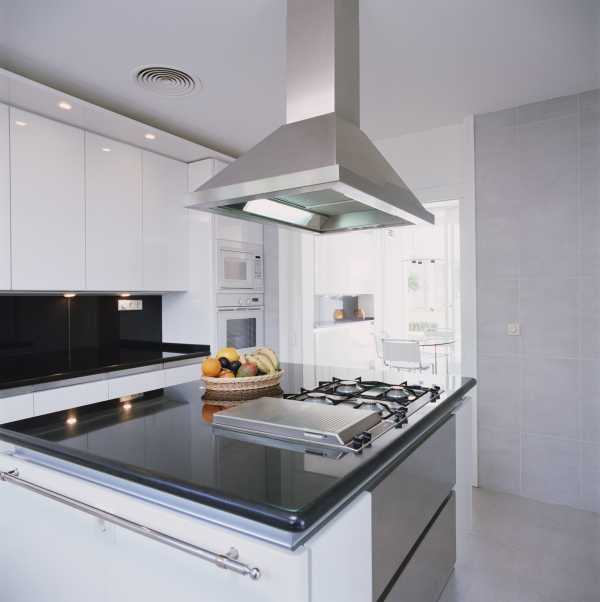

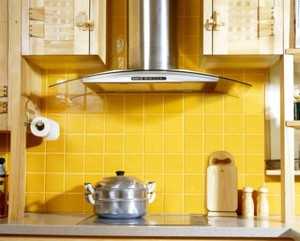

Купольные приборы смотрятся стильно и современно

Самые мощные и современные модели. Не нуждаются в маскировке, наоборот, их дизайн может стать настоящим украшением кухни. Используются при любом расположении плиты — в углу, у стены или посередине (островной вариант). Классический вывод воздуховода — вверх, на крышу, хотя можно устроить вытяжку в частном доме и через стену.

Важно! При значительных размерах кухни и наличии дополнительных приборов для отопления или готовки, необходимо использовать действительно мощную вытяжку. Это особенно актуально для частных домов, где, кроме плиты и духового шкафа, в комнате находится еще и газовый/твердотопливный котел.

Рассмотрим детально установку встраиваемого прибора – наиболее распространенной модели, которая подходит практически к любому типу помещения. Для обустройства вытяжки в частном доме своими руками схема монтажа предполагает несколько этапов.

Подготовительные работы ↑

Правильная подготовка к установке вытяжки – самый ответственный этап, который занимает больше всего времени.

  • Выбираем место для вытяжки, ориентируясь на расположение плиты и размеры корпуса прибора.
  • Делаем на стене разметку под крепеж, обязательно используя уровень. При установке над газовой плитой панель воздухозабора располагаем на высоте 75-85 см, для электрической варочной поверхности расстояние можно уменьшить до 65-75 см.
  • Ориентируясь на разметку, пробиваем отверстия и загоняем в них дюбели.
  • Для встраивания вытяжки в кухонный шкафчик необходимо вырезать в нем отверстие под корпус (обычно убирается дно или его часть) и для трубы отвода воздуха на задней стороне или крыше.
  • Рассчитываем маршрут воздуховода от корпуса вытяжки до выходного отверстия вентиляции. Учитываем, что протяженность трубы не должна превышать 3 м, а количество ее изгибов стараемся сделать минимальным.

Важно! Каждый поворот трубы на 90 градусов снижает производительность вентиляции как минимум на 10%.

  • Закупаем необходимое для отвода воздуха оборудование, так как продается вытяжка без него. Самыми доступными сейчас считаются пластиковые трубы (круглые или плоские) или металлизированный гибкий рукав — гофра. Не слишком опытному монтажнику удобней будет последний вариант – в нем меньше поворотных соединений. Правда, в открытом виде гофра не очень эстетична, поэтому стоит подумать о покупке декоративного короба, которым ее можно закрыть.

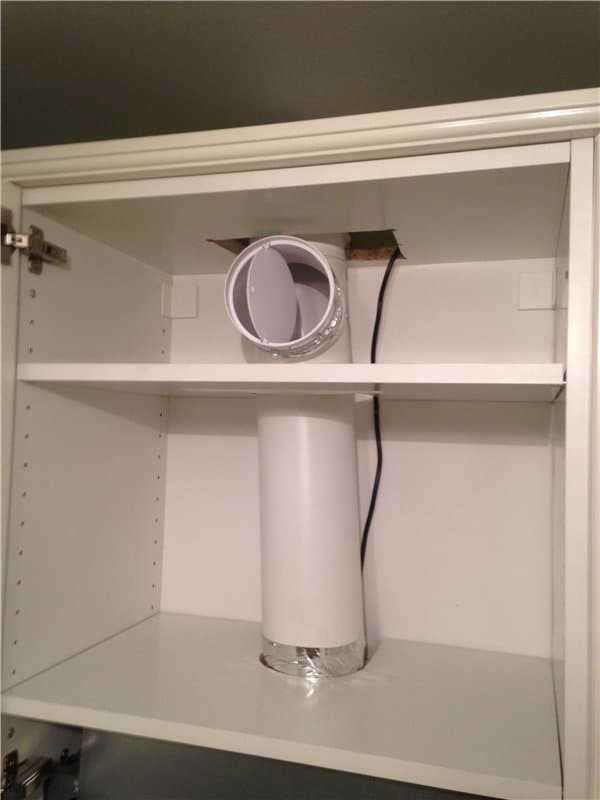

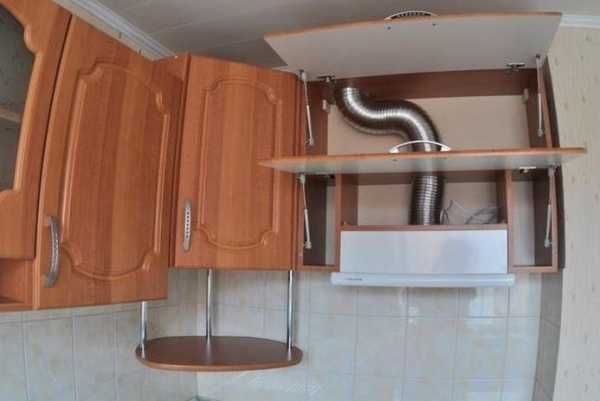

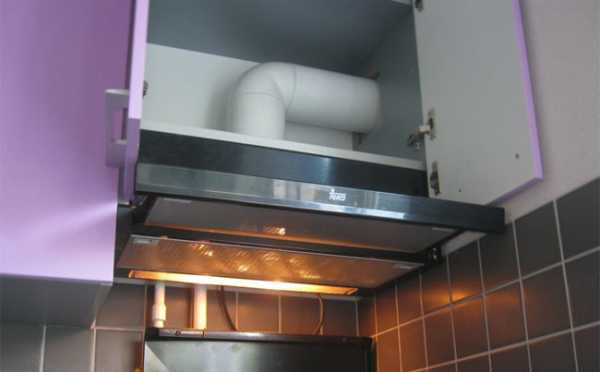

Воздуховод встроенной модели легко помещается внутри обычного шкафчика

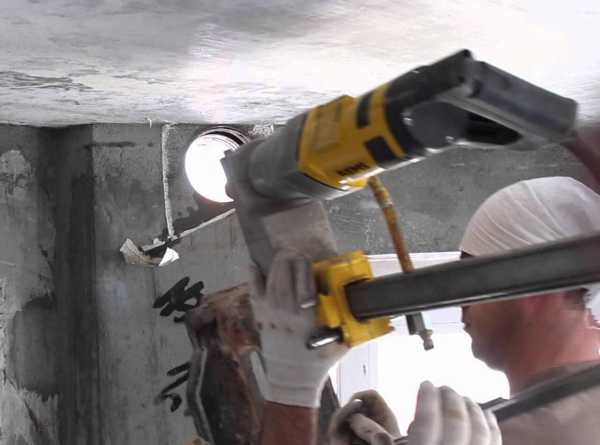

  • Подготавливаем вентиляционный выход. Подключаясь в уже существующую вентсистему, просто снимаем защитную решетку и заводим внутрь гофру или трубу. Если в деревянном доме вытяжка на кухню устанавливается с выводом на улицу через стену или потолок, нужно просверлить под воздуховод отверстие нужного диаметра (не меньше 120 мм). В здании из кирпича или газоблоков такой отвод будет сделать сложней, так как высок риск повредить кладку, поэтому лучше остановиться на варианте с вентканалом.

Вытяжка с выводом через стену

Схема вывода наружного вентотверстия

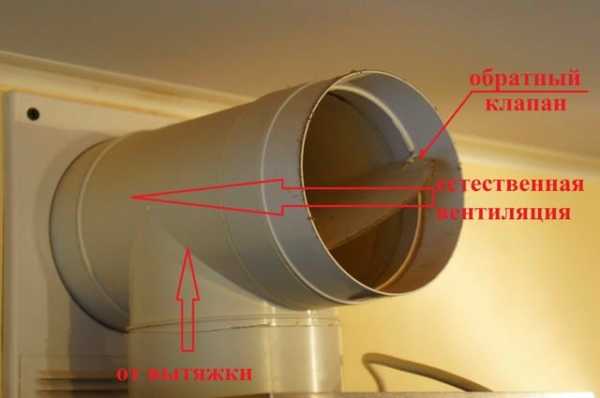

  • Устанавливаем антивозвратный клапан, который не позволит отработанному воздуху вернуться обратно в помещение. Снаружи отверстие закрываем вентиляционной решеткой.

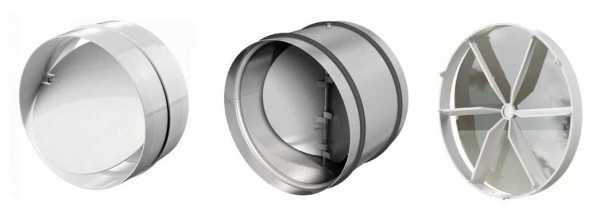

Антивозвратный клапан

  • Оборудуем подключение к источнику электропитания. Розетку лучше располагать за корпусом вытяжки или трубой воздуховода, причем она обязательно должна быть с заземлением.

Самый трудный этап завершен, следующий — монтаж корпуса вытяжки.

Установка корпуса вытяжки ↑

Для встраиваемой вытяжки нужно всего лишь закрепить корпус (или шкафчик с установленной в нем коробкой прибора) на стену кухни. Для этого используем пару саморезов, закрученных в подготовленные дюбели. Чтобы корпус вытяжки не резонировал при работе, можно приклеить ее к шкафу на жидкие гвозди. Если внутри мебели есть полочки, нужно сделать отверстия под воздуховод на каждой из них. А теперь можно переходить к прокладыванию отвода для загрязненного воздуха.

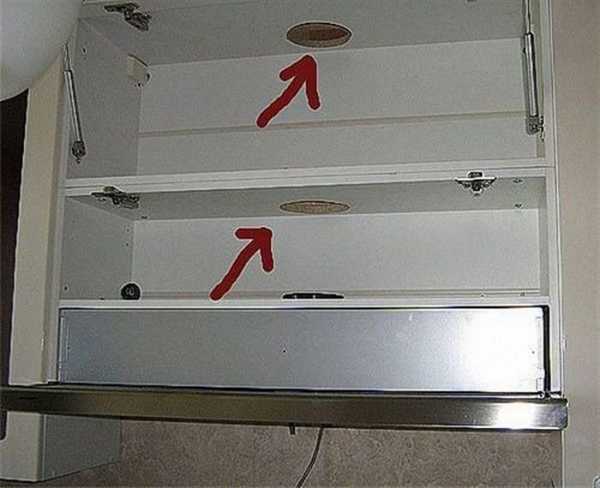

Чтобы правильно сделать отверстия в шкафу, главное – знать диаметр трубы воздуховода

Монтаж воздуховода ↑

Проводим трубу воздуховода к месту установки корпуса вытяжки над газовой плитой. В зависимости от выбранных материалов, этот процесс может происходить по-разному.

  • В случае обустройства отвода из пластиковых труб, нужно тщательно подбирать все элементы — сами трубы, поворотные уголки и переходники для подсоединения к вентиляционному отверстию и выходу вытяжки. Помним, что диаметр воздуховода должен быть одинаковым по всей длине, так как сужения и расширения могут нарушить сбалансированность работы всей системы. Кстати, если протяженность трубы больше метра, стоит озаботиться и дополнительными креплениями. После полной сборки все стыки обязательно обрабатываем герметиком.

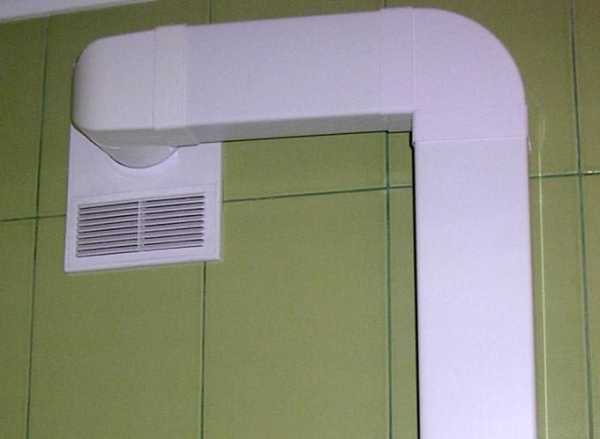

Воздуховод из пластика легко маскируется

  • При выборе в качестве трубы воздуховода гофры работы не в пример меньше. Необходимо всего лишь закрепить концы рукава на вентвыход и вытяжку армированным скотчем, обеспечив достаточное натяжение для снижения сопротивления. Однако при желании сохранить интерьер кухни в едином дизайнерском решении гофру нужно еще и замаскировать. Например, можно проложить ее за шкафами кухонного гарнитура, что очень неудобно. Проще обшить декоративными панелями или купить готовый короб для коммуникаций.

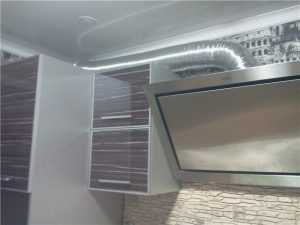

Воздуховод из гофры – монтировать легко, спрятать — труднее

Остается только провести проверку работоспособности полностью собранной системы, для этого включаем прибор в розетку и нажимаем на кнопку «пуск».

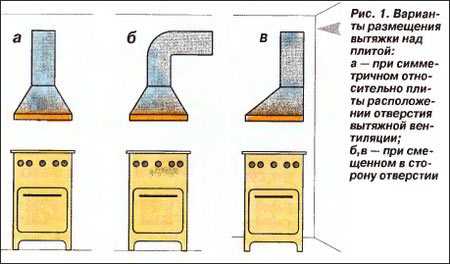

Если вентиляционное отверстие находится в значительном отдалении от плиты, гофра, проложенная через полкухни, нарушит весь дизайн помещения. А плоский пластиковый воздуховод, который так легко декорировать под цвет стен или шкафчиков, может не справиться в большом помещении, где требуется мощная вытяжка.

Исключения, конечно, есть – это кухни, оформленные в стиле лофтили хай-тек, где гофры, трубы, провода и другие коммуникации становятся тематическим дополнением интерьера. Если комната оформлена не в урбанистическом духе, такие украшения ей ни к чему. И самым простым и эффектным способом декора станет обшивка пространства между верхними шкафчиками и потолком гипсокартоном.

Важно! Для кухни лучше всего подойдет влагостойкий гипсокартон, а в идеале – и с огнезащитной пропиткой.

Алгоритм работ:

  1. По потолку выполняется разметка под каркас из металлопрофиля. Линии отбиваются с помощью уровня, ориентиром служит край шкафчиков — будущий короб должен полностью повторять все изгибы рабочей стенки. А сама конструкция может располагаться либо на одном уровне со шкафчиками (получается идеальная маскировка, если подобрать цвет отделки гипсокартона в тон с мебелью), либо выступать над их поверхностью для достижения эффекта двухуровневого потолка.

Короб, сделанный под двухуровневый потолок

  1. Профиль нарезается на нужные фрагменты, крепится к потолку и полочкам с помощью дюбелей/саморезов.
  2. Конструкция укрепляется вертикальными стойками через каждые 80-100 см.
  3. Затем раскраиваются листы гипсокартона, и каркас обшивается по периметру саморезами с шагом 30 мм (причем вкручивать их нужно так, чтобы шляпки были утоплены внутрь материала на 0,5-1 мм). Напротив вентиляционного отверстия нужно сделать смотровой люк, чтобы в случае необходимости не разбирать всю конструкцию. Для этого участка гипсокартон выпиливается точно по размеру, но не крепится на саморезы (можно точечно зафиксировать панель герметиком, а затем снимать с помощью строительной присоски либо установить небольшие дверцы).
  1. Теперь осталось обработать следы от крепежей и места стыков листов шпатлевкой, чтобы выровнять поверхность, и декорировать отделкой, подходящей к интерьеру. Это могут быть обои, кафель, ПВХ-пленка или другой подходящий материал.

Гипсокартонный каркас для вытяжки

На заметку! В выступающем коробе можно дополнительно встроить точечную подсветку – это и смотрится красиво, и станет удобным подспорьем для хозяйки, ведь на кухне много света не бывает.

Короб под воздуховод с подсветкой – эффектно и функционально

Правила установки вытяжки:

https://www.youtube.com/watch?v=MsDV9Sicjwg

http://www.youtube.com/watch?v=MsDV9Sicjwg

Теперь вы знаете, как правильно сделать вытяжку в частном доме и решить вопрос с ее декорированием. Как видите, основные моменты монтажа не отличаются особенной сложностью и не занимают много времени. А вот с подготовкой далеко не всегда удается справиться своими силами, особенно если речь идет о вытяжке в стене в частном доме.  Поэтому для сверления наружного отверстия придется арендовать специальное оборудование или приглашать профессионалов, которые сделают все быстро, чисто и качественно.

kitchenguide.su

Пошаговая инструкция установки вытяжки на кухне своими руками: как правильно крепить прибор

Всем известно, что во время приготовления еды воздух на кухне должен находиться в постоянной циркуляции. Так как всякие различные запахи, например, от подгоревшего молока, от жареной курицы, просто пар от плиты или запотевшие окна не создают нужного уюта хозяйке. И находиться в такой кухне - никакого удовольствия, даже если в помещении сделан отличный ремонт. В этой статье вы узнаете, как установить вытяжку на кухне, чтобы избавиться от вышесказанных проблем.

Как установить кухонную вытяжку своими руками, знает любой мастер-ремонтник, но благодаря данной статье любой человек сможет понять, как сделать вытяжку на кухне и легко справиться с этой задачей, нужно только иметь примерное представление о правилах заземления. А также понимать, как осуществлять крепление на стену. Перед установкой вытяжки нужно определиться с типом изделия, которое подойдет именно на вашу кухню, кроме того, необходимо выбрать нужную мощность. Итак, приступим.

Виды кухонных вытяжек

От выбранного типа кухонной вытяжки будет зависеть способ монтажа изделия. Кухонные вытяжки можно разделить на несколько видов.

  • Плоские или стандартные подвесные изделия, которые крепятся под полку над плитой.
  • Встраиваемые кухонные вытяжки – эти изделия монтируются внутрь шкафа, висящего над плитой. Такие изделия прекрасно подойдут к любому типу дизайна.
  • Настенные приборы – такие вытяжки нужно крепить на стену, где стоит плита. Настенные вытяжки могут иметь различную форму исполнения и дизайн.
  • Угловые изделия – соответственно монтируются в угол.
  • Островные вытяжки – предназначаются для кухонь с островом. Такое изделие можно крепить в любом месте кухни, достаточно прикрепить вытяжку к потолку.

Обратите внимание! Установку вытяжки необходимо производить на расстоянии в 70 сантиметров от варочной поверхности, а если в квартире установлена газовая плита, то расстояние должно составлять 80 сантиметров. Причем расстояние не зависит от типа изделия.

Основные режимы работы вытяжки

Помимо разделения изделий по видам, вытяжки имеют отличия в зависимости от режима их работы, т.е. режима вентиляции.

  • Проточный режим вентиляции. Такой режим основан на том, что изделие вытягивает плохой и загрязненный воздух из помещения кухни в шахту вентиляции. Еще этот режим работы называют отводом воздуха или вытяжным режимом. Это самый эффективный и производительный режим вытягивания и очищения воздуха.
  • Циркуляционный режим работы. В этом режиме изделия начинают пропускать грязный воздух через угольные фильтры, расположенные в корпусе на выходе вытяжки, тем самым получая уже очищенный воздух. Для таких изделий необязательно наличие вытяжной трубы на кухне. Осуществить монтаж такой вытяжки достаточно просто и легко. К сожалению, такие изделия являются малоэффективными в плане очистки воздуха.

Выбор мощности прибора

Мощность прибора является самым важным параметром, на который нужно обратить внимание при покупке. Кроме того, мощность отвечает за качество производства очистки воздуха. Измеряется такой параметр в кубических метрах в час. В принципе, становится понятно, что это значение говорит о том, сколько кубических метров грязного воздуха будет проходить через вытяжку за один час работы.

В Российской Федерации установлена норма обновления воздуха на кухне, которая составляет один раз в двенадцать часов, т.е. два раза в день. Благодаря этой простой формуле вы сможете легко рассчитать необходимую мощность нужного вам прибора очистки воздуха. Для расчета необходимо площадь кухни умножить на высоту потолка и умножить на 12.

Кроме этого, необходимо учитывать потерю мощности, которая будет происходить во время прохождения изгибов воздуховода и длины вентиляционной шахты. Чтобы рассчитать этот параметр, необходимо к полученному результату прибавить тридцать процентов.

Давайте попробуем рассчитать мощность прибора для небольшой кухни: допустим, площадь нашей кухни составляет шесть квадратных метров, а высота потолка равна два с половиной метра. Расчет будет иметь следующий вид: 6*2,5*12*1,3=234 кубических метра.

Обратите внимание! Обязательно при покупке узнайте уровень шума, который будет издавать вытяжка во время работы. Производители должны указывать этот параметр в децибелах. Не нужно приобретать модели приборов, издающих шум, который будет превышать 50 децибел. Существует огромный ассортимент выбора таких приборов, поэтому найти практически бесшумную вытяжку не составит труда. Кроме того, существуют специальные вытяжки, которые оборудованы прокладками, поглощающими звук.

Заземление прибора

Обязательно при установке вытяжки на кухню нужно учитывать нормы электробезопасности. Так как на кухне постоянно скапливается влага и там, как правило, всегда повышен уровень влажности, то в этом случае увеличивается шанс получить удар током. Это может произойти при неправильном подключении прибора к сети.

Вытяжка должна подключаться к сети электропитания при помощи трех проводов: провод, означающий фазу, провод – земля и провод – ноль. Как правило, провод заземления будет иметь желтый цвет. Обязательно нужно провести заземление перед началом работы прибора.

Осуществить заземление вытяжки не составит труда, если в вашей квартире установлены евро-розетки. Но что делать, если таковых нет?

Специально для таких случаев в многоквартирных домах в электрощитах предусмотрена специальная труба, из которой, как правило, выходят другие провода (будьте предельно внимательны, т.к. провода находятся под напряжением). Именно это труба очень хорошо заземлена. Что вам нужно сделать, это провести провод с минимальным сечением 2,5 мм от этой трубы к вашей вытяжке. А саму вытяжку нужно подключить через автомат на 6,3А, этого будет достаточно. Ни в коем случае не зануляйте прибор на какую-либо трубу или батарею, т.к. это чревато последствием получить удар током.

Вентиляция в квартире

Как правило, вытяжная вентиляция, устанавливаемая на кухне, может нарушить штатную вентиляцию. Для установки обычно приходится пробивать дополнительное отверстие, но это не решит проблемы, т.к. увеличение окна вытяжки не изменит сечения самой шахты. Но выход из этой ситуации есть – это установка дополнительного короба, который оборудован клапаном-хлопушкой.

Такой клапан действует по следующему принципу: при возникновении давления при работе вентилятора клапан закрывает одно окно, и тем самым осуществляется вентиляция при помощи вытяжки. Плюсом такой системы является то, что при работе вентилятора полностью отсутствует обратная тяга и сохраняется естественная вентиляция при выключенном приборе. Регулировка клапана осуществляется при помощи тонкой пружины. Для изготовления крышки используют легкие материалы, такие как пластик или алюминий.

Какой воздуховод выбрать

Существует два варианта воздуховодов.

  • Пластиковый воздуховод из ПВХ – такие воздуховоды отличаются прочностью, легкостью и бесшумностью. Все это достигается благодаря их гладкой поверхности, которая не создает препятствий для прохождения воздуха. Существуют пластиковые жесткие короба и эластичные гибкие трубы из пластика.
  • Алюминиевая гофрированная труба. Самый простой материал, который можно использовать для самостоятельного создания воздуховода. Такой материал можно свободно сгибать под необходимый размер. В отличие от жестких коробов, гофра не создает гула и вибрации. Минусом такого воздуховода является его некрасивый внешний вид, поэтому очень часто такие воздуховоды скрывают в гипсокартонные короба.

Монтаж вытяжки

Монтаж нужно начинать с изготовления короба для хлопушки. Сделать его можно из алюминия или оцинкованной стали. Если не хотите мучиться с коробом и устанавливать в него хлопушку, то стоит приобрести антивозвратный клапан, который устанавливается непосредственно перед вентиляционной шахтой.

Корпус можно установить на настенный шкаф, расположенный над плитой. Обязательно заделайте все щели монтажной пеной. Для начала просто примерьте корпус и нарисуйте разметку для проделывания будущих отверстий. После этого снимите шкаф и прорежьте отверстие электролобзиком. Если в шкафу есть полки, то в них также нужно сделать ровно такое же отверстие.

Следующий этап – это подключение воздуховода. Для этого нужно просунуть гофру в отверстия, которые вы прорезали в шкафу. После того как вы вставили гофру, шкаф можно повесить на место. Если в гофре есть стыки, их нужно заделать герметиком. Теперь нужно прикрутить саму вытяжку на шкаф при помощи саморезов.

При создании воздуховода своими руками старайтесь как можно меньше делать изгибов трубы, чтобы не терялась мощность тяги воздуха.

Вот и все. Вытяжка готова! Осталось сказать, что проводить чистку вытяжки необходимо как минимум два раза в год, чтобы обезопасить свое жилище от возгорания.

nakuhne.guru

как правильно установить кухонную вытяжку в канал естественной вентиляции

Все знают, что хорошая вентиляция на кухне— неотъемлемый элемент здорового микроклимата квартиры или частного дома. В помощь традиционному каналу системы естественной вентиляции, находящемуся под потолком, сегодня принято устанавливать кухонную вытяжку над плитой и/или вытяжной кухонный вентиляторов отверстие канала. Однако не все понимают, что неграмотно устроенная принудительная вытяжка может не только не дать желаемого эффекта, но и ощутимо ухудшить функционирование естественной системы вентиляции. Рассмотрим, как сделать вытяжку на кухне в квартире или доме эффективной и безопасной.

В процессе готовки в воздух выделяются различные вредные вещества. Их можно разделить на две группы: смертельно опасные и просто очень вредные.

Комфортная вентиляция в квартире в целом и на кухне в частности — залог чистоты и хорошего самочувствия

Опасные «кухонные» загрязнения ↑

  • Угарный газ (монооксид углерода, CO) — ядовитое вещество, в высокой концентрации приводящее сначала к отравлению, затем к смерти человека. Владельцам электроплит не о чем беспокоиться, такая техника не является источником CO.

Монооксид углерода образуется при сгорании природного или биогаза, готовке в традиционной дровяной печи. Угарный газ особо опасен и потому, что не имеет запаха, человек может не почувствовать его присутствия и накопления в помещении. Монооксид углерода не поглощается угольными фильтрами, вытяжка, включенная в режиме фильтрации воздуха, бесполезна в борьбе с CO.

Отравление угарным газом весьма опасно. От него в своих жилищах погибает больше людей, чем от огня пожаров, цунами, наводнений и землетрясений вместе взятых

  • При каждом включении газовой конфорки или водонагревательной колонки в помещение попадает небольшое количестве не сгоревшего природного газа. Нормально функционирующая система естественной вентиляции рассчитана на подобный уровень выброса газа и вполне с ним справляется.

Иное дело, если появилась утечка из газового оборудования либо трубопроводов. Сам бытовой газ запаха не имеет, но в него добавляют «вонючую» отдушку — этилмеркаптан.  Почувствовав «запах газа», необходимо сразу же открыть окна и вызвать аварийную службу.

Значительно повысить безопасность людей при использовании газового оборудования поможет установка датчиков утечки газа и наличия CO. Датчики в случае опасности могут издавать пронзительный сигнал, либо управлять сервоприводом, который автоматически отключает поступление газа из магистрали и уведомляет аварийную службу о проблеме.

Датчик утечки газа способен своевременно обнаружить в воздухе опасную концентрацию природного газа, пропана или бутана и сигнализировать об этом

Вредные загрязнения на кухне ↑

  • Кухонный чад, выделяющийся при жарке продуктов. Представляет собой взвешенные в воздухе летучие частицы, в основном масла и жиры. После сильного нагрева на сковороде безвредные пищевые вещества приобретают вредные для человека свойства, вплоть до канцерогенных. В лучшем случае грязь и копоть оседает на стенах, мебели и посуде, в худшем — в наших лёгких.
  • Также при готовке образуется водяной пар. Он, конечно, практически безобиден по сравнению с другими видами загрязнений. Но и пользы от испарений нет, излишняя влага не улучшает микроклимат в помещении.

Испарения, образующиеся во время приготовления пищи, не несут пользы организму

Из сказанного выше можно сделать вывод, что эффективная, постоянно функционирующая вентиляция кухни чрезвычайно важна. Если для владельцев электроплит это вопрос гигиены и чистоты в помещении, то для тех, кто пользуется в помещении газовой плитой (печкой, дровяной духовкой) для приготовления пищи — это вопрос безопасности.

Владельцы газовых плит должны обращать самое пристальное внимание на работоспособность системы вентиляции, периодически проверять наличие тяги в вентканале. Если на кухне, помимо плиты, установлена газовая колонка либо отопительный котёл, нормальное функционирование естественной вытяжной вентиляции приобретает ещё большее значение.

Многие потребители задаются вопросом: какая вытяжка на кухне лучше, естественная или принудительная? Отвечаем: обе лучше. Естественная и принудительная вытяжки, хоть и служат общей цели, не заменяют одна другую. Обязательной для кухни в квартире или частном доме является естественная система вентиляции. Повторимся, особенное значение наличие и работоспособность системы естественной вентиляции имеет для помещения с газовыми приборами.

Принудительная вытяжная вентиляция для кухни— штука хорошая, даже очень. Но необязательная. Можно утверждать, что естественная вентиляция в большей степени обеспечивает безопасность, а принудительная — комфорт.

Вентиляция на кухне с вытяжкой является элементом общей системы вентиляции в квартире или доме

Рассмотрим подробнее возможности разных типов вентиляции, их устройство, преимущества и недостатки.

Система естественной вентиляции хорошо знакома всем владельцам квартир по каналам в стене кухни и санузла, идущим на крышу дома. Вредные газы и загрязнённый воздух удаляются через вентканал, свежий поступает через щели в окнах или специальные вентклапана в стенах либо оконных рамах. Тёплый воздух, нагретый на плите, за счёт меньшей плотности естественным образом стремится улетучиться из помещения вверх, на улицу, где температура ниже.

Естественная вентиляция в частном доме в кухне, санузле, топочной удаляет загрязнённый воздух по вертикальным каналам на крышу. Свежий поступает с улицы через окна или клапана в стенах

Правильно устроенная вентиляция с естественной тягой удаляет относительно небольшой объём воздуха в единицу времени, зато делает это постоянно. Вентканал, расположенный под потолком, способен справиться даже с небольшой утечкой природного газа, который легче воздуха и поднимается к потолку.

Угарный газ, образующийся в относительно небольших количествах от работающих конфорок газовой плиты, также достаточно успешно удаляется естественной вентиляцией. Несколько хуже естественная вентиляция удаляет кухонные запахи и излишнюю влажность при готовке умеренной интенсивности.

Необходимо периодически, хотя бы раз в месяц, проверять наличие достаточной тяги в вентиляционном канале. Проверить это можно и без специальных приборов: если лист бумаги «прилип» к отверстию — тяга есть.

Что хорошо и что плохо в такой системе:

Плюсы системы естественной вентиляции ↑

  • Вентиляция с естественной тягой функционирует постоянно за редкими исключениями (см. ниже, в «минусах»).
  • Обеспечивает общую вентиляцию жилища в комплексе с вентканалами в санузлах.
  • Справляется с основными видами опасных загрязнений, выделяемых при готовке. Обеспечит безопасность при небольшой утечке газа. Естественная вентиляция приемлемо удаляет кухонные запахи и излишнюю влажность при готовке умеренной интенсивности.
  • Естественная вентиляция — «бесплатная». В квартире или частном доме, построенных в соответствии со строительными нормами, она имеется по умолчанию. Оборудования, которое требовало бы починки, нет. Электроэнергия не требуется.
  • Бесшумная работа.

Минусы естественной вентиляции ↑

  • В жаркую погоду и в межсезонье при внезапном потеплении наружного воздуха после длительных холодов эффективность естественной системы вентиляции резко падает. При неблагоприятных обстоятельствах может произойти обратное движение воздуха: он начнёт поступать по каналу с улицы в помещение. Для кухни с установленной газовой плитой это может быть весьма опасным, особенно при наличии газового водонагревателя. В жару и во время внезапной оттепели рекомендуется проветривать помещение через открытые окна.
  • Естественная вентиляция удаляет относительно небольшой объём воздуха в единицу времени. Если хозяева решили пожарить полную сковородку шкварок, вентсистема не справится и стойкий кухонный «аромат» мгновенно распространится по всем комнатам.
  • Вентиляция работает нормально только в том случае, если имеется достаточный по объёму приток воздуха снаружи. Современные пластиковые окна, отрегулированные «на зиму», при полном закрытии практически герметичны. Чтобы обеспечить отток воздуха в канал, следует на время готовки приоткрыть окна, хотя бы в режиме микро вентиляции.
  • Вентиляционный канал может быть забит снегом, мусором. Эгоистичные и технически безграмотные соседи сверху могут перекрыть вентиляцию нижним жильцам, устроив нишу под холодильник в своей кухне за счёт удаления вентшахты или её части.
  • Необходимо регулярно проверять тягу и при необходимости прочищать вентканалы.

Как правильно сделать естественную вентиляцию на кухне ↑

Вентиляция для кухни в квартире, построенной в соответствии с нормами, имеется, нужно только проверить её работоспособность. А вот как правильно сделать естественную вентиляцию в частном доме? Вентканалы должны располагаться в «грязных» помещениях: кухне, туалете, ванной, топочной, хозяйственной комнате, бане. Чтобы проветривался весь дом, а не только кухня, приток воздуха должен осуществляться из «чистых» помещений: гостиной, столовой, спален.

Проектирование вентиляции, если всё делать в соответствии со строительными и гигиеническими нормами, предполагает расчёт многих параметров системы. При определении сечения вентканалов учитывают тип установленного оборудования, объём помещений, конструкцию здания, климатические условия местности.

Расчёт сложен для неспециалиста, желающие углубиться в тему могут изучить СП 60.13330.2012, 54.13330.2011, 62.13330.2012, 131.13330.2012, 7.13130.2011 и СанПиН 2.1.2.2645-10. Мы же приведём лишь основные рекомендации, которых, на наш взгляд, достаточно для устройства естественной вентиляции в большинстве частных домов:

  • При наличии четырёх конфорочной плиты объём удаляемого воздуха должен составлять не менее 90 м3/ч. Для этого достаточно вывести на крышу вертикальный вытяжной канал сечением не менее 0,02 м2. Это соответствует каналу круглого сечения диаметром 16 см или квадратного размером 14х14 см (в полкирпича). Больше — можно, меньше — нельзя.
  • Вход в канал должен располагаться на стене на расстоянии 15-30 см от потолка либо на самом потолке. Последний вариант можно реализовать в частном доме.
  • Для того, чтобы естественная тяга была достаточно стабильной, канал должен быть относительно высоким. Оптимальная тяга обеспечивается при высоте канала не менее 5 метров. К тому же он не должен быть холодным. В канале, расположенном снаружи здания и не утеплённом, в холодное время года тяга будет слабая либо её не будет совсем. В частном доме вентканалы лучше всего размещать в центре дома, ближе к коньку.

Система вентиляции, где загрязнённый воздух удаляется с помощью вентилятора, называется принудительной.Кухонные вытяжные вентиляторы можно устанавливать различными способами:

  • Смонтировать непосредственно на существующий вертикальный вентканал естественной вытяжки, идущий на крышу.
  • Сделать отверстие в наружной стене, куда вытяжной вентилятор и будет выбрасывать загрязнённый воздух непосредственно из помещения.

Современное оборудование позволяет сверлить отверстия нужного сечения в наружных стенах быстро и без пыли

  • Можно подвесить над плитой настенную кухонную вытяжку со встроенным вентилятором. Воздуховод от вытяжки вывести в имеющийся вентканал или в дополнительное отверстие в стене.
  • Вставить вентилятор в форточку окна «советского образца», получится простая и дешёвая оконная вытяжка.

Преимущества и недостатки принудительной вентиляции ↑

Плюсы:

  • Вентиляция с принудительной тягой при должном устройстве обладает большой производительностью и потенциально способна оперативно удалять значительные объёмы загрязнённого воздуха при интенсивной готовке.
  • Кухонная вытяжка, установленная непосредственно над плитой, удалит большую часть загрязнений до их попадания в помещение. В результате уборка на кухне станет намного проще.

Минусы:

  • Загрязнённый воздух удаляется, только пока вентилятор на вытяжке в кухне работает.
  • Принудительная система стоит денег: вентилятор для кухни или вытяжка с вентилятором, их обслуживание и потраченная электроэнергия имеют свою цену.

Как правильно установить вытяжной вентилятор на канал естественной вентиляции ↑

При установке вентилятора необходимо учитывать следующие моменты:

  • Если вытяжной вентилятор для кухни имеет обратный клапан, препятствующий проникновению воздуха из канала в помещение при неработающем вентиляторе, этот клапан необходимо удалить. В противном случае будет нарушена работа естественной вытяжки.
  • Обычный дешёвый бытовой вентилятор осевой конструкции не рассчитан на удаление воздуха из вертикального канала. Указанная в паспорте производительность (объём удаляемого воздуха в единицу времени) будет реализована лишь в том случае, если вентилятор удаляет воздух из горизонтального канала, да и то не очень протяжённого.

При подключении к естественной вытяжке недорогому вентилятору будет сложно преодолеть сопротивление трения и воздушного столба, его производительность заметно упадёт в сравнении с  заявленной. Чем выше канал, тем больше падение.

Осевой вентилятор конструктивно прост и дёшев

  • Существуют специальные бытовые вентиляторы центробежной конструкции, предназначенные для работы в вертикальных каналах. Падение производительности в зависимости от высоты канала у них не столь велико, как у осевых. Фактическая производительность при работе в вертикальном канале будет близка к заявленной.

Центробежные вытяжные вентиляторы для кухни могут быть встроенными или накладными. Недостатки центробежных вентиляторов: высокая цена (они раз в пять дороже осевых аналогов) и относительно большие габариты.

Центробежный вентилятор на вытяжку в кухне имеет более сложную конструкцию, чем в осевом исполнении. Повёрнутое относительно оси рабочее колесо с множеством лопаток способно создавать значительный воздушный напор, что даёт возможность с небольшими потерями производительности преодолевать сопротивление при удалении воздуха в высокий вертикальный канал. Максимальная производительность центробежных вентиляторов ниже, чем у осевых с двигателем аналогичной мощности. Зато в сложных условиях работы их возможности более полно реализуются

Итак, осевой вентилятор дёшев, но от него мало толку при установке на канал естественной вентиляции. Центробежный эффективен, но дорог. Подходящая альтернатива — установить вентилятор в горизонтальный канал, выведенный через наружную стену. В этом случае можно использовать дешёвый осевой вентилятор на вытяжку без ущерба для его производительности.

График зависимости производительности бытовых вентиляторов с двигателями схожей мощности в зависимости от напора (высоты вертикального канала). Слева — осевой, справа — центробежный вентилятор. Как видно из графиков, при преодолении давления в 40 Pa (ориентировочно соответствует каналу высотой 25 м) производительность осевого вентилятора упадёт на 80%, а центробежного лишь на 20%. То есть в данных конкретных условиях (второй этаж «девятиэтажки») «центробежник» в четыре раза превосходит «осевика» по эффективности

При выводе канала через стену обязательна установка обратного клапана на выходе снаружи. К сожалению, не всегда можно просверлить отверстие в стене, если речь идёт о городской квартире. Зато это не проблема в частном доме.

Особенности установки кухонной вытяжки ↑

Не будем говорить о том, как смонтировать кухонную вытяжку, это должно быть подробно описано в инструкции к ней. Напомним лишь, что необходимо строго соблюдать указанную высоту её размещения относительно столешницы. Ещё отметим, что использование вытяжки в режиме рециркуляции (без удаления воздуха) вкупе с угольным фильтром очистит воздух лишь от части аэрозольных частиц, в основном жиров. Продукты сгорания газа так и останутся в помещении. К тому же стоящий определённых денег угольный фильтр довольно быстро засоряется и требует замены.

Над газовой плитой вытяжку следует располагать выше, чем над электрической

Назовём основные особенности, которые следует учитывать при выборе и подключении кухонной вытяжки:

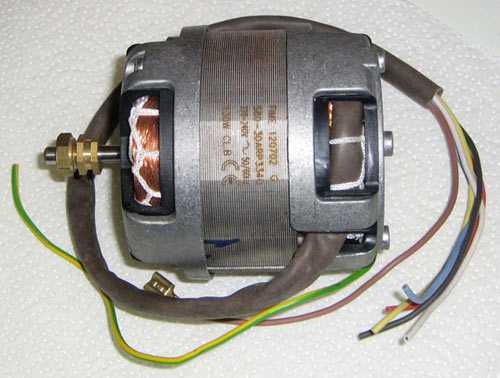

  • Вентилятор для вытяжки на кухню, как и бытовой вентилятор, устанавливаемый на канал, также может иметь осевую либо центробежную конструкцию. Дорогие вытяжки, в которых применяются центробежные вентиляторы, неплохо удаляют воздух через вертикальный канал, потери в производительности терпимы.

В дешёвых вытяжках чаще устанавливают осевые вентиляторы, при подключении к вертикальному каналу они малоэффективны. Полноценная работа вытяжки с осевым вентилятором достигается только при выводе воздуха через короткий горизонтальный канал через наружную стену.

  • При подключении вытяжки к вертикальному каналу естественной вентиляции обратный клапан на ней, если таковой имеется, рекомендуется удалить. В горизонтальном канале клапан обязателен на выходе наружу. На вытяжке лучше его оставить.
  • Сечение вентиляционного канала не должно быть меньше сечения выхода из вытяжки. Можно переходить с круглых труб на прямоугольные, главное — не заужать сечение.

Не имеет значения, какую форму будут иметь воздуховоды для подключения вытяжки, главное — не уменьшать сечение канала

  • При подключении вытяжки в вертикальный канал она не должна препятствовать нормальной работе естественной вентиляции. Кстати, очень многие это требование не учитывают и, к сожалению, большинство вытяжек в наших домах установлено неправильно. Вопросу о том, как правильно подключить вытяжку к вентиляции на кухне, мы посвятим следующий раздел.

Как правильно подключить трубу от кухонной вытяжки к каналу естественной вентиляции ↑

От выходного отверстия кухонной вытяжки нам необходимо протянуть трубу соответствующего сечения и ввести её в отверстие в стене, ведущее в вертикальный канал естественной системы вентиляции. На практике это делают по-разному:

Иногда к вертикальному каналу подключают только трубу, подающую воздух от вытяжки, полностью закрывая отверстие из помещения. Делать так категорически нельзя, ведь работа естественной вентиляции будет нарушена.

Пример того, как ни в коем случае нельзя подключать кухонную вытяжку: помещение с газовой плитой лишено нормальной естественной вентиляции. Даже если на вытяжке не забыли удалить обратный клапан, естественный подсос воздуха над плитой будет ослаблен из-за возникшего дополнительного сопротивления движению воздуха. К тому же вредные газы, скапливающиеся у потолка, вовсе не будут удалены

Многие продавцы стройматериалов и отделочники рекомендуют подключать вытяжку к естественной системе вентиляции через накладку-переходник с двумя отверстиями. Одно из них предназначено для подключения вытяжки, второе открывается из канала в помещение. Вроде бы, вытяжку обеспечили и естественную вентиляцию сохранили. На самом деле это не так. Во-первых, при работе вытяжки почти весь удаляемый воздух возвращается обратно в помещение. Ему гораздо легче выйти обратно через расположенное рядом отверстие, чем подниматься по каналу.

Часто используемое подключение воздуховод от вытяжки (1) к каналу естественной вентиляции (3) через переходник с двумя отверстиями. Пока вытяжка не работает, отток воздуха из помещения осуществляется по второму отверстию (2). Но когда вытяжка включается, большая часть удаляемого ей воздуха возвращается в помещение

Во-вторых, уменьшается сечение отверстия для естественной вытяжки, если специально его не расширить. Подключение через переходник с двумя отверстиями широко распространено, но мы считаем его неверным из-за очень низкой эффективности.

Широко распространённая, но неэффективная конструкция подключения вытяжки к каналу естественной системы вентиляции

Чтобы и естественная и принудительная вентиляция от вытяжки функционировали полноценно, необходимо соблюсти два требования:

  • В то время, когда работает вытяжка, второе отверстие должно быть перекрыто, чтобы удаляемый воздух не забрасывался обратно в помещение.
  • Суммарное сечение отверстий решётки для естественной вентиляции не должно быть меньше сечения вертикального канала.

Добиться этого можно, увеличив площадь решётки естественной вентиляции и установив за ней обратный клапан таким образом, чтобы он закрывался после включения вытяжки. Клапан необходимо установить таким образом, чтобы подпирающий поток воздуха от вытяжки его закрывал, а при выключении вытяжки клапан автоматически открывался.

На отверстие в стене в канал естественной вентиляции (4) установили обратный клапан (5), открытый при незначительном движении воздуха, но закрывающийся от ощутимого воздушного потока. При включении вытяжки он блокирует выход воздуха обратно в помещение и тому приходится подниматься по вертикальному каналу на крышу

Расскажем далее, как подобрать и установить клапан.

Как подобрать и установить воздушный обратный клапан при подключении вытяжки к каналу ↑

Для наших целей из множества типов вентиляционных клапанов подойдёт лишь один — без привода, без пружинки, с заслонкой, не разделённой на сегменты и смещённой относительно центра симметрии осью её поворота.

Из трёх изображённых воздушных клапанов только тот, что слева, подходит для наших целей

После того, как мы выбрали и приобрели клапан, придётся повозиться с его установкой в нужном положении. В штатном режиме воздушный клапан должен работать так: движения воздуха нет — заслонка закрыта, воздушный поток её открывает. Нам же нужно получить противоположный результат: пока вытяжка не работает, клапан должен быть полностью открыт. При включении вытяжки подпор воздуха изнутри канала должен его закрыть. Относительно слабое естественное движение воздуха из помещения в канал не должно влиять на работу клапана.

Принцип работы обратного клапана при подключении вытяжки к каналу естественной вентиляции. На иллюстрации изображён подпружиненный клапан с двухсекционной заслонкой. Теоретически такой тип клапана можно применить для наших целей, но практически подобрать его таким образом, чтобы усилие закрытия и давление воздуха совпали, непросто

В штатном положении подобный клапан в горизонтальном канале располагают таким образом, чтобы ось крепления заслонки размещалась горизонтально, а больший по площади (и более тяжёлый) сегмент шторки «смотрел» вниз. В этом случае клапан, если воздушного напора  нет, будет закрыт. Нам же нужно добиться обратного, клапан должен быть открыт. Этого можно добиться двумя способами:

  • Установить клапан строго горизонтально таким образом, чтобы ось крепления была повёрнута под углом 5-60º к вертикали, при этом больший по площади сектор заслонки должен находиться вверху. Угол наклона, при котором заслонка будет полностью открыта при неработающей вытяжке, придётся подобрать опытным путём. Усилие для притягивания заслонки и закрытия клапана должно быть достаточным, маломощная вытяжка может его не обеспечить.

Вариант установки воздушного клапана с наклоном оси вращения заслонки

Когда клапан установлен и отрегулирован, вентиляционное отверстие можно закрыть решёткой

  • Ось клапана расположить строго вертикально, но сам клапан немного (примерно на 5º) наклонить в сторону входа в канал естественной вентиляции. Больший сегмент заслонки должен «смотреть» в сторону канала. В этом случае он будет перевешивать и заслонка откроется под своей тяжестью, как открываются сами собой криво навешенные двери. Требуемое усилие для закрытия клапана будет небольшим, можно использовать вытяжку любой мощности.

Ось вращения воздушного клапана установлена строго вертикально, но сам он немного наклонён в сторону канала. Обратите внимание, как клапан спрятали в шкафчик для встроенной вытяжки. Воздух в шкафчик будет поступать из отверстия в верхней полке

Из следующего видеоролика вы узнаете, как с помощью обратного воздушного клапана подключить к существующему вертикальному каналу кухонную вытяжку, обеспечив её максимальную производительность и не нарушив естественную вентиляцию:

Стоит упомянуть и о централизованных вентиляционных системах. В офисных зданиях и гостиничных комплексах зачастую устраивают единую систему вентиляции, обслуживающую все помещения здания. В жилье, как правило, вентиляцию объединяют в пределах квартиры или частного дома.

Централизованная принудительная вентиляция может быть вытяжной, приточно-вытяжной и приточно-вытяжной с рекуперацией тепла. Мы убеждены, что для отечественного холодного климата подходит только последний вариант.

Приточно-вытяжная система с рекуперацией тепла обходится недёшево, но она даёт реальную отдачу в виде экономии расходов на отопление и благоприятного микроклимата. Варианты без рекуперации при меньших затратах в нашем холодном климате малоэффективны.

В приточно-вытяжной системе воздух удаляется из «грязных» помещений и подаётся в «чистые» комнаты по системе вентиляционных каналов. Отработанный и свежий воздух «встречаются» в рекуператоре, где тепловая энергия от удаляемого нагретого воздуха передаётся к холодному, поступившему с улицы. При этом воздушные потоки не перемешиваются.

Принцип работы вентиляционного блока с пластинчатым рекуператором. Тёплый удаляемый и холодный свежий воздух проходят во встречных направлениях через теплообменник, состоящий из множества пластин, изготовленных из материала с хорошей теплопередачей. Тёплый воздух, непосредственно не контактируя с холодным, отдаёт ему тепловую энергию

Правильно запроектированная и смонтированная вентсистема с рекуперацией тепла обеспечивает передачу до 90% тепловой энергии от тёплого воздуха к холодному, что позволяет существенно сократить затраты на отопление и подавать в помещения воздух комфортной температуры.

Приточно-вытяжные рекуперативные вентиляционные системы наилучшим образом подходят для современных энергосберегающих домов. В скандинавских странах такой тип вентиляции уже не один год является обязательным для строящихся зданий, заменив естественную вытяжку.

Устройство централизованной приточно-вытяжной системы вентиляции с рекуперацией тепла. Удаляемый воздух собирается в «грязных» помещениях, подогретый в теплообменнике свежий подаётся в «чистые».

Централизованные вентсистемы проблематично сочетать с газовыми кухонными плитами. Для газовой плиты всё равно придётся делать естественную вентиляцию из помещения либо устанавливать сложную аварийную автоматику. Адекватно сочетать две разные вентсистемы (с вытяжкой — три) в одном помещении сложновато. Электроплита не создаёт таких проблем.

Заслуживают упоминания и локальные вентиляционные устройства с рекуперацией тепла (комнатный проветриватель). Принцип действия у них схож с центральными системами: выходящий воздух нагревает входящий. Проветриватель осуществляет вентиляцию в одном отдельно взятом помещении.

Некоторые модели формой и габаритами напоминают внутренние блоки сплит-кондиционеров. На иллюстрации — комнатный проветриватель MitsubishiElectricLossnay. Циркуляционный вентилятор расположен в правой части корпуса, бумажный рекуператор — в левой. Для его установки в наружной стене необходимо просверлить два отверстия диаметром по 8 см

Оборудовать дом или квартиру локальной принудительной вентиляцией с рекуперацией тепла в разы дешевле, чем установить централизованную систему. А уровень получаемого комфорта ненамного ниже.

Локальная вентиляция с рекуперацией очень хороша для жилых комнат. Не помешает проветриватель и в кухне, но всё же от естественной вентиляции и мощной вытяжки, выведенной горизонтально в стену, будет больше толку. При выборе локальных вентиляционных устройств следует отдавать предпочтение тем моделям, в которых объём подаваемого воздуха превышает объём удаляемого.

Популярный и относительно недорогой «дышащий» комнатный проветриватель, где удаление и приток воздуха происходит поочерёдно по одному каналу. Керамический рекуператор накапливает тепло, пока по нему проходит тёплый воздух и затем отдаёт холодному

Порядок смены вентиляционных циклов «дышащего» проветривателя. Такое устройство хорошо подходит для жилых комнат, но не для кухни

Тем, кто строит солидный загородный дом или обустраивает элитную квартиру, возводит энергосберегающее здание по технологии «пассивного дома», стоит обратить внимание на дорогую, но комфортабельную и экономичную систему принудительной приточно-вытяжной вентиляции с рекуперацией тепла. На кухне следует установить мощную вытяжку с выводом в стену, плиту лучше (и полезнее для здоровья) использовать электрическую. Если в доме имеется газовый котёл, помещение, где он установлен, должно быть оборудовано естественной вытяжкой и автономным притоком воздуха.

Тем же, кто строит собственный дом поскромнее и ограничен в бюджете, мы советуем обязательно предусмотреть вертикальные каналы естественной вентиляции в кухне, санузлах, топочной, бане, хоз комнате и прихожей, если там сушится одежда.

Вентиляция в частном доме на кухне должна быть дополнена вытяжкой над плитой с отдельным воздуховодом.  Лучше всего вывести канал для удаления воздуха от вытяжки не на крышу, а через наружную стену на улицу. Снаружи следует поставить обратный клапан, препятствующий проникновению холодного воздуха внутрь. Вентилятор на канал естественной вентиляции стоит поставить в туалете и ванной, в кухне при наличии вытяжки в этом нет особой необходимости.

Воздуховод от вытяжки лучше всего вывести на улицу через наружную стену

Для квартиры мы рекомендуем аналогичный вариант: естественная вентиляция (имеется по умолчанию), хорошая вытяжка над плитой, вентилятор в санузле. Желательно вывести вытяжку через стену, если не получается — по описанной выше схеме с обратным клапаном. Дополнительный кухонный вентилятор, на наш взгляд, не нужен.

Напоследок мы ещё раз напомним, что правильно подобранные и установленные вытяжка и вентилятор для кухни добавят комфорта, но не заменят естественную систему вентиляции. А неверное подключение вытяжки может не только не улучшить, но и значительно ухудшить работу вентиляции. Рекомендуем вопросам вентиляции помещений уделять особое внимание, доверять её проектирование и монтаж, подключение вытяжки только грамотным мастерам.

kitchenguide.su

Как сделать вытяжку в доме своими руками

Многие люди думают, что установка кондиционера в доме решит проблему вентиляции. На самом деле это не так, поскольку кондиционер не отвечает за циркуляцию воздуха, а только охлаждает его. Для забора воздуха из помещений существуют вытяжки, установка которых необходима для нормальной вентиляции.

Данные устройства классифицируются по конструктивным особенностям, функционалу и внешнему виду. В идеале вентиляционная система, включая вытяжки, должна быть предусмотрена еще во время строительства здания. Но, если она все-таки отсутствует, в этой статье мы расскажем, как сделать вытяжку в частном доме.

Установка вытяжной вентиляции позволяет избавиться от неудобств, которые связаны с появлением конденсата на стеновых поверхностях в комнатах с отсутствием нормальной циркуляции воздушных масс, например, в подвалах. Даже при наличии окон с открывающимися створками нет гарантии, что воздух внутри помещения будет в достаточной мере насыщен кислородом.

Современные санитарные нормы требуют наличия вытяжек в жилом доме. В случае их отсутствия, здание не может считаться пригодным к проживанию, а потому просто не будет сдано в эксплуатацию. В некоторых случаях может потребоваться монтаж дополнительных устройств для забора воздуха.

Монтаж приточной вентиляции своими руками

Вернуться к содержанию

Типы вытяжек

Современный рынок предлагает три вида вытяжек:

  • встраиваемые;
  • каминные;
  • плоские.

Важно знать! Наиболее мощными являются устройства забора воздуха каминного вида. Именно такие устройства необходимо устанавливать в том случае, когда нужно обустроить циркуляция воздуха в комнатах со значительной площадью.

Каминная вентиляция

Вернуться к содержанию

Монтаж приточной вентиляции

Данная процедура происходит в несколько этапов:

Первым делом требуется узнать площадь помещения, для которого будет обустраиваться вентиляция. Это нужно сделать для выбора оборудования подходящей мощности и габаритов.

Приточная установка

После этого необходимо замерить высоту, на которой планируется корпус вытяжки, поскольку данный параметр является определяющим для всех последующих работ.

Теперь можно приступить к установке самой вытяжки.

Перед тем, как сделать самому вытяжку в деревянном доме, лучше запастись необходимыми материалами:

Приточная вентиляция

  • любой пиломатериал, который вам больше нравится – ламинированный гипсокартон, изделия из стружки или фанера;
  • профиль из легкого металлического сплава;
  • теплоизоляционный материал – ватин;
  • труба для воздуховода должна быть гофрированной;
  • крепежные детали;
  • шпаклевка и лакокрасочный состав для отделки готового изделия;
  • также потребуются инструменты для обработки выбранного пиломатериала.

Перейдя по ссылке http://vse-postroim-sami.ru/engineering-systems/plumbing-sewerage/7981_ustrojstvo-fanovogo-stoyaka-kak-pravilno-provesti-montazh-i-izbezhat-oshibok/, вы узнаете о правилах обустройства фановой вентиляции. О том, как установить приточный клапан Аэрэко, читайте здесь. Возможно вам также интересно, как правильно выбирать напольные вентиляторы.

В принципе, устройства забора воздуха могут устанавливаться в любых комнатах, только они будут выглядеть по-разному и оснащаться различной длины воздуховодами.

Чтобы ускорить процесс установки лучше заранее приготовить все требуемые для проведения данной операции инструменты и материалы, а также подготовить место для проведения работ. На подготовительном этапе необходимо также определиться с местом обустройства вытяжного отверстия. В большинстве случаев, новое отверстие никто не делает, а используют уже готовые. Если отверстия нет, то можно воспользоваться оконным проемом.

Установка вытяжного вентилятора

Вернуться к содержанию

Монтаж воздуховода

Лучше сделать вытяжку в частном доме, используя новое отверстие в стеновой конструкции. Данный вентиляционный люк необходимо еще обработать отделочными материалами, после чего монтировать декоративную решетку.

Установленные воздуховоды

Важно знать! Если монтированная труба для отвода воздуха довольно длинная, то требуется установка дополнительного вентилятора в вентиляционное отверстие. Необходимо также учесть тот факт, что воздушные массы очень плохо перемещаются по воздуховодам с гофрированной поверхностью. К сожалению, пока не существует подобных изделий.

Вернуться к содержанию

Устройство вытяжки

На данном этапе необходимо заняться установкой корпуса вытяжки. Данное изделие может устанавливаться стационарно и мобильно. Если мы говорим о переносной вытяжке, то материалы могут быть разными.

Установка корпуса происходит по созданному заранее проекту и с учетом предпочтения владельца дома. После установки корпуса требуется только монтировать основной вентилятор, после чего соединить отверстие вытяжки с вентиляционным люком посредством гофрированной трубы.

Устройство вытяжки

Теперь вы знаете, как правильно сделать вытяжку в доме. Осталось только подключить ее к электросети. Установка выключателей и укладка кабеля не должна отнять у вас много времени и сил особенно, если у вас имеется опыт в работе с электроприборами. Отличным решением станет установка регулятора мощности основного вентилятора. Что касается места расположения и внешнего вида, то здесь все зависит только от вашей фантазии и вкуса.

Вернуться к содержанию

Видео


Полезно? Сохраните себе на стену! Спасибо за лайк!

vse-postroim-sami.ru

Вытяжка на кухне своими руками: Схема и видео монтажа

07.02.2017

Каждая хозяйка знает, что во время приготовления пищи на кухне появляются различные запахи, в процессе готовки они чаще всего не доставляют дискомфорта, но запахи могут впитываться в мебель или попросту сохраняться в помещении в течение нескольких дней. Ароматы на кухне иногда смешиваются между собой, что малоприятно для владельца и его семьи, хочется избавиться от них как можно скорее. С данной проблемой с легкостью справляется кухонная вытяжка, которая способна избавить кухню от ароматов подгоревшего мяса, молока, чеснока, тушеных овощей и даже от табачного дыма (актуально для тех, кто предпочитает курить в помещении).

Вытяжка на кухне своими руками

Содержание статьи:

Несмотря на тот факт, что сейчас в продаже имеется огромное количество моделей вытяжек по самым разным ценам, далеко не все хозяева готовы приобрести данный агрегат. Очень часть людей останавливает необходимость правильно установить вытяжку в домашних условиях. Конечно, лучше всего для этой цели вызвать на дом мастера-ремонтника, который справится с этой работой в считанное время, но его работа может обойтись недешево, а вытяжку на самом деле способен установить практически каждый человек самостоятельно и без помощи мастера.

Еще одна проблема, с которой сталкиваются многие домовладельцы, это то, что вытяжка может не подходить по габаритам для той или иной кухни или плиты, она может быть слишком громоздкой и вызывать неудобства при готовке. Многие умельцы нашли выход из этой ситуации, они просто стали делать вытяжку на кухне своими руками, это не только просто, но и позволяет значительно сэкономить, ведь самодельная вытяжка обойдется намного дешевле, чем покупка магазинной, к тому при правильном подходе выглядеть она будет не хуже, а может и лучше дорогой.

Есть пара способов изготовления вытяжки на кухне своими руками, o них поговорим подробнее, сначала нужно разобраться в схеме работы прибора и его типах.

Общая информация o кухонных вытяжках, принцип их работы

Как становится понятно из названия, вытяжка –  прибор, который буквально «вытягивает» воздух, причем именно загрязненный воздух, появляющийся над плитой, именно поэтому вытяжку устанавливают именно там, этот воздух вытяжка убирает из помещения.

В подавляющем большинстве случаев грязный воздух после «вытягивания» попадает в вентиляцию дома,  перед установкой вытяжки крайне важно обратить внимание именно на вентиляцию в помещении. Если дом уже довольно старый, вентиляционные каналы давно не прочищались, а тяга крайне мала, то в вытяжке будет мало смысла, уровень ее работы будет очень низок.

После того, как вы убедились в том, что с вентиляцией все в порядке, нужно позаботиться o том, чтобы в помещении был постоянный приток свежего воздуха. Для того, чтобы это случилось, достаточно периодически проветривать помещении, а если в квартире или доме установлены пластиковые окна, нужно обеспечить микропроветривание или же установить на окна специальные вентиляционные клапаны.

Современный рынок кухонной техники обеспечивает большой выбор различных моделей вытяжек с огромным количеством функций, но в основном их все делят на две группы согласно принципу их работы:

  1. Активные. Данные приборы работают с электродвигателем внутри, они обычно более стабильны и способны функционировать даже с не самой лучшей вентиляцией в доме. Существенный недостаток этих моделей заключается в том, что они потребляют довольно много электроэнергии, да и стоят дороже
  2. Пассивные. Подобные приборы встречаются чаще, они стоят дешевле и на свою работу тратят значительно меньше электроэнергии за счет отсутствия в них вентилятора и специального электромотора. Они имеют куполообразную форму и работает за счет восходящей в них тяги, для подобных вытяжек обязательно наличие качественной вентиляции в доме

Если у вас есть свободное время, или вы попросту не хотите тратить большие деньги на прибор из магазина, попробуйте изготовить вытяжку на кухне своими руками, это несложный процесс, который поможет сэкономить достаточное количество средств и изготовить индивидуальный прибор, не похожий на остальные. Есть пара способов изготовления подобного прибора.

Изготовление вытяжки на кухне своими руками: вытяжка из гипсокартона

Пожалуй, можно упомянуть еще один простой вариант создания такого прибора, который не пользуется такой уж популярностью. Если у вас дома над плитой или варочной поверхностью есть кухонный шкафчик, то вытяжку можно сделать прямо в нем. Достаточно внутри шкафчика установить гофротрубу и электровентилятор, они будут работать по тому же принципу. Но у данной «вытяжки» есть ряд недостатков. Во-первых, выглядит такой прибор не очень эстетично, а во-вторых, шкаф над варочной поверхностью есть далеко не у всех.

Лучше пойти более сложным и в то же время более продуктивным путем, а именно изготовить вытяжку на кухне своими руками из гипсокартона. Это потребует чуть больше времени и сил, но и результат будет впечатляющим.

Для изготовления своими руками куполообразной вытяжки на кухне пассивного типа вам понадобятся:

  1. гипсокартон (лучше брать влагостойкий, это важно, он будет основным материалом, с помощью которого будут изготовлены короб для воздуховода  и непосредственно сам купол)
  2. обычный профиль из оцинкованного металла (нужен для купола и каркаса короба)
  3. уголок (для оформления углов в вытяжке)
  4. простая гофрированная труба (нужна для воздуховода)
  5. различные крепежные элементы
  6. обыкновенная краска или шпатлевка (для отделки купола)
  7. любой изоляционный материал (нужен для обертывания гофротрубы)

Есть еще и ряд инструментов, который понадобится для работы непосредственно с гипсокартоном, он есть у всех, кто раньше занимался подобной работой:

  1. перфоратор
  2. шуруповерт
  3. специальные ножницы для металла
  4. уровень и рулетка ( в идеале уровень должен быть лазерный)
  5. обычные кисти и шпатели

При наличии всего перечисленного можно приступать к работе.

Изготовление вытяжки на кухне своими руками из гипсокартона

Для начала нужно разметить помещение кухни, не стоит забывать o том, что нужно дополнительное место для воздуховода, впоследствии он будет скрыт в коробе вытяжки. Стоит обратить внимание на то, где у вас на кухне находится вентиляционное отверстие, от этого зависит, где будет расположен воздуховод, он может быть симметричен коробу или же располагаться в стороне, нужно это учесть. Если в будущем вы планируете устанавливать гипсокартонный потолок, то на этом этапе часть воздуховода можно не убирать, позже он будет скрыт под обшивкой потолка.

Когда этот этап завершен, можно приступать к изготовлению каркаса для кухонной вытяжки.

  1. На стену крепим обычный профиль из оцинкованного металла, уровень при этом должен отмечать нижнюю часть поверхности короба. Для крепления профиля нужно использовать анкера
  2. На уже нанесенной разметке на потолке устанавливаем наш стартовый профиль. Если короб в будущем будет изогнутым, то над креплением его нужно надрезать и изогнуть в нужном нам направлении
  3. От первого профиля устанавливаем вниз несколько вертикальных, крепим их к первому профилю с помощью саморезов устанавливаем на уже получившиеся подвесы еще один профиль, тем самым завершаем формирование непосредственно каркаса
  4. На нижнюю часть ставим поперечные планки, позже эти планки будут обшиты

После всех этих манипуляций короб готов, теперь можно приступить к непосредственному изготовлению корпуса вытяжки:

  1. Из стартового профиля необходимо изготовить нижнюю раму для будущей вытяжке, закрепить ее на стенах кухни, при этом раму в идеале нужно крепить в нише, если ее нет, то боковые части нужно будет дополнительно крепить к самой конструкции
  2. Теперь из основного профиля нужно изготовить элементы, соединить с нижней рамой
  3. Далее нужно придать жесткость всей конструкции, следует усилить боковые части перемычками из профиля

Основная часть работы сделана, нужно только соединить короб воздуховода и вентиляционное отверстие, не забудьте предварительно проверить наличие тяги в системе. Если не хотите, чтобы в процессе работы воздуховод шумел, его нужно обшить любым звукоизоляционным материалом, например, ватином.

Остался завершающий этап, а именно обшивка нашей будущей вытяжки гипсокартоном.  Для этого нужно:

  1. Короб воздуховоды и сам каркас обшиваем гипсокартоном
  2. Улы вытяжки защищаем уголком
  3. Всю полученную конструкцию нужно шпатлевать, при помощи шпатлевки мы придаем вытяжке более эстетичный внешний вид и маскируем стыки листов и места крепления
  4. Осталось только покрасить вытяжку в любой понравившийся цвет или же отделать любым удобным способом, например, маленькой декоративной плиткой

После всех манипуляций вытяжка готова. Стоит отметить, что при желании можно сделать вытяжку активного типа, для этого достаточно на входе в воздуховод внутри корпуса установить электровентилятор и подключить его к сети. Главным достоинством данного метода является то, что можно сделать вытяжку абсолютно любой конструкции и размера.

Изготовление кухонной вытяжки своими руками из фанеры

Есть еще один вариант самостоятельного изготовления вытяжки для дома, в этом случае получится сделать именно активный вариант, то есть вытяжку с электровентилятором. Но этот способ для многих может оказаться более затратным, так как в первую очередь понадобится уже существующая покупная вытяжка в рабочем состоянии.

Если у вас как раз есть такая, или же этот способ кажется вам просто более удобным, то этот вариант для вас. Также можно приобрести уже устаревшую, но рабочую модель, или же приобрести самую недорогую новую.

Этапы по изготовлению активной вытяжки из фанеры:

  • На основе старой вытяжки делаем базу, а именно нижнюю раму с вытяжной решеткой и двигателем. Стоит отметить, что на данном этапе конструкция скорее всего будет выглядеть не лучшим образом, но не стоит беспокоиться, так как позже все это будет скрыто
  • На уже полученную базу нужно установить элементы каркаса, изготовить их нужно предварительно из фигурных планок. Стоит отметить, что форма самого каркаса может быть абсолютно произвольной по желанию, нужно только учесть, что внутри купола будет размещен воздуховод
  • Из тонких фанерных листов вырезаем наши стенки нашего купола для будущей вытяжки и оклеиваем ими весь каркас. Рекомендовано для более точного и аккуратного склеивания использовать специальные струбцины, лучше выбирать струбцины из резины или пластмассы
  • Далее нужно дождаться момента, когда клей полностью высохнет и полимеризуется
  • После этого шлифуем купол из фанеры, обязательно обрабатываем его шпатлевкой
  • Можно окрасить вытяжку в любой понравившийся нам цвет или украсить любым другим интересующим способом
  • Осталось закрепить полученную вытяжку на стене, в идеале должны остаться крепления от старой вытяжки, соединить ее с воздуховодом и при желании замаскировать место крепления

Видео — вытяжка на кухне своими руками

Схема кухонной вытяжки

Для того, чтобы лучше понимать, что вы собираетесь делать, нужно в первую очередь знать схему прибора и принцип его работы, иначе ничего не получится сделать нормально. Также это необходимо для того, чтобы можно было самостоятельно разобрать и затем снова собрать вытяжку в случае поломки или прочистки, которую желательно делать как минимум каждые полгода во избежание возможного возгорания.

Большую роль в вытяжке играет ее двигатель или двигатели, так как в некоторых более мощных моделях их устанавливают по два. Это своего рода «сердце» всего прибора, от него зависит мощность работающего аппарата.  Чаще всего подобные двигатели имеют мощность от 50 до 200 ватт, скорость их оборота составляет от 1500 до 2000 в минуту. От этого зависит производительность прибора, но не стоит забывать, что чем больше мощность, тем больше электроэнергии будет потреблять вытяжка, обязательно учитывайте это. К тому же более мощные вытяжки будет иметь высокий уровень шума, на это тоже нужно обратить внимание.

Большую роль в энергопотреблении вытяжки и ее строении играют лампы, установленные в ней и направленные на освещение плиты или варочной поверхности. Чаще всего устанавливаются светодиодные или галогенные лампы. Если вы хотите сэкономить в будущем на энергопотреблении, то стоит отдать предпочтение светодиодным лампам, так как галогенные потребляют фактически столько же энергии, сколько и обычные лампы накаливания.

Для подключения прибора к сети используется обычный шнур, чаще всего его длина составляет полтора-два метра, если для вас это мало, то придется использовать удлинитель. Если вам захочется скрыть шнур и удлинитель, то продумайте это заранее.

Немаловажную роль в строении вытяжки играет антижировой фильтр, который находится буквально «на входе» прибора и виден над варочной поверхностью. Этот фильтр нужен для того, чтобы улавливать неприятные запахи, а также защищать двигатель и другие части от грязи и крупных примесей. Это своего рода металлическая сетка или плотная перфорированная фольга, имеющая несколько слоев, в идеале она должна иметь антикоррозионное покрытие.

Некоторые недорогие модели имеют так называемые одноразовые фильтры, изготовлены они из синтетической ткани, очень скоро их придется менять. Стоят они недорого, но это не очень удобно, поэтому лучше отдать предпочтение первому варианту. Периодически нужно чистить фильтры, так как они покрываются копотью и жиром, это может вызвать наличие неприятных запахов и испортить работу прибора.

В некоторых более дорогих моделях есть угольные фильтры, которые устанавливаются обычно за двигателем вытяжки. Подобные фильтры помогают дополнительно очищать воздух, в них есть микрогранулы из угля, работающие по тому же принципу, что и фильтры для очистки воды. Недостатком подобных фильтров является то, что их нужно часто менять, делать это просто, но требует некоторой сноровки. Загрязненные или старые фильтры мешают нормальной работе вытяжки на кухне.

Вытяжки также имеют несколько видов управления, которые отличаются между собой, выбирать нужно тот вид, который кажется удобным для вас, каких-то функциональных различий по большому счету они не имеют. Вот основные виды управления:

  • Кнопочное управление. Представляет собой наличие обычных утапливаемых кнопок, которые знакомы каждому человеку. Обычно кнопки расположены на передней панели вытяжки, они легкодоступны. Такое управление чаще всего находится в наиболее дешевых моделях прибора, но при этом оно и самое надежное
  • Ползунковое управление. Также недорогой вид управления, который есть во многих экономичных моделях. Работает по принципу передвижного рычажка, он движется по делениям, меняя мощность прибора и иногда освещение варочной поверхности
  • Сенсорное управление. Такое управление наиболее популярно, оно есть в большинстве современных устройств. Во-первых, выглядит оно очень стильно, не требует особого ухода и не теряет товарного вида даже после долгой эксплуатации. Сенсорная панель чаще всего располагается на передней панели вытяжки, работает от малейшего прикосновения. В более дорогостоящих моделях даже можно устанавливать определенную программу работы прибора. Например, при резком появлении сильного запаха мотор начинает работать в усиленном режиме, направленном на быстрое устранение неприятного аромата, при приближении человека срабатывает световой индикатор, который  освещает поверхность.

Видео — монтаж кухонной вытяжки

Некоторые наиболее «умные» модели также работают без участия человека, они включаются и отключаются автоматически при появлении запаха или включении/выключении плиты.


Вам может понравиться

v-teplo.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
