Фундамент на винтовых сваях для бани

Современные технологии сегодня помогают ускорить процесс возведения бани на участке. Помимо стандартных ленточных фундаментов.

Все чаще начинают использовать винтовые сваи для устройства основания для бани.

Новые разработки придают сооружению устойчивость даже на непрочной почве или на воде.

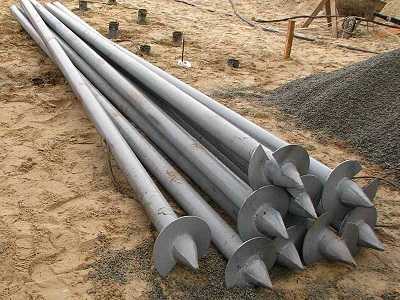

Преимущества винтовых свай

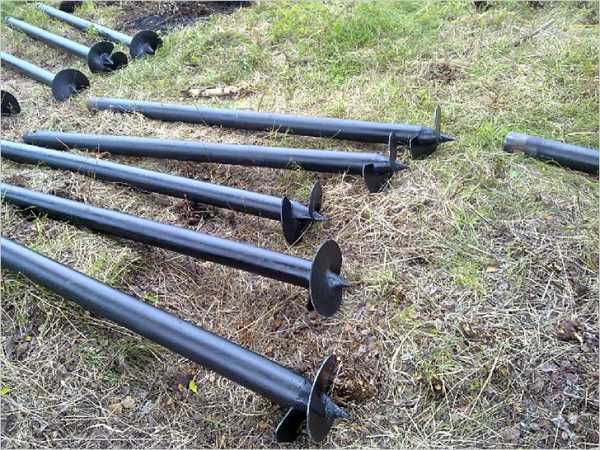

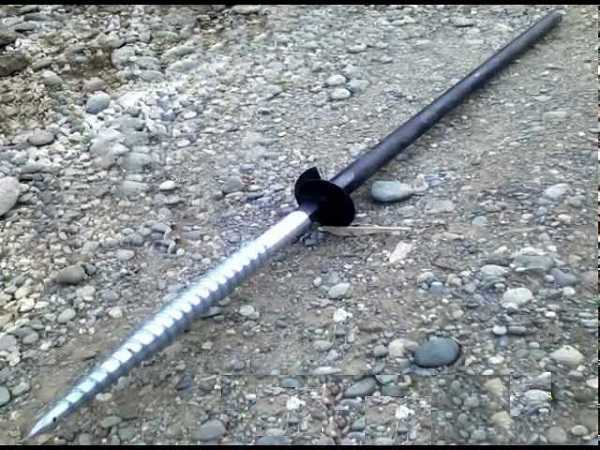

Винтовая свая СВЛ-250/76-1000
  1. С помощью винтовых элементов можно с успехом возводить даже крупные постройки из бревен и бруса, не опасаясь неравномерных просадок. Независимо от типа почвы, усадка будет равномерной.
  2. Монтаж занимает небольшое время.
  3. Баню можно построить возле озера, реки или вблизи заводненных участков, независимо от уровня подземных вод.
  4. Во время смены сезонов опоры не смещаются.
  5. За счет своей острой формы, винтовые сваи хорошо заглубляются на нужную величину.
  6. Это сравнительно дешевый способ сделать фундамент (в сравнении с другими способами).
  7. Экологическая безопасность для окружающего ландшафта.
  8. Удобство и универсальность применения.
  9. Отсутствует необходимость выполнения земляных работ.

Сначала на очищенном от растительности участке осуществляется разметка по периметру фундамента. Затем начинается этап установки опор. Они могут устанавливаться на разном расстоянии. Точный промежуток между ними определяется особенностями почвы.

Если постройка будет небольшого размера, то достаточно их ввинчивать на расстояние 2-3 метра. При неоднородных почвах для прочности конструкции, сваи опускаются на разную глубину.

Толщина свай подбирается с учетом веса бани. Для небольших, облегченных сооружений берется диаметр от 90 мм.Установка винтовых опор может выполняться специалистами, но при незначительном весе конструкции и хорошем расположении участка, ее реально выполнить своими силами.

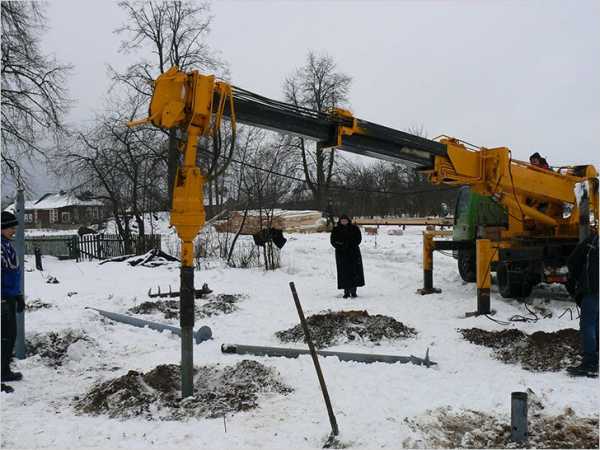

Когда ввинчено необходимое количество свай, на каждую из них при помощи сварки крепятся оголовки стандартного диаметра  – 250 х 250 мм. Затем укладывается брус.

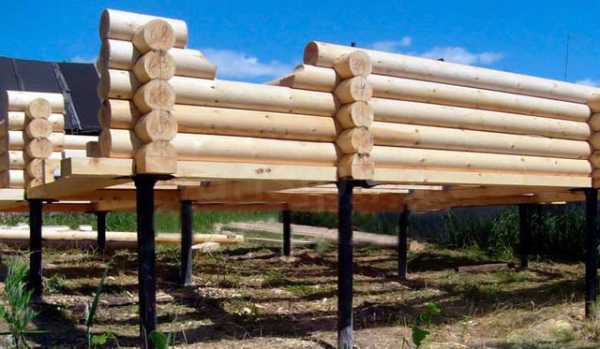

Если материалом для бани является оцилиндрованое бревно, то на оголовки крепится нижний венец.Опытные строители рекомендуют делать «запилы» только над площадками оголовков, так как все прочие могут ослабить брус и вызвать его прогибание.

Требования к бане из сруба

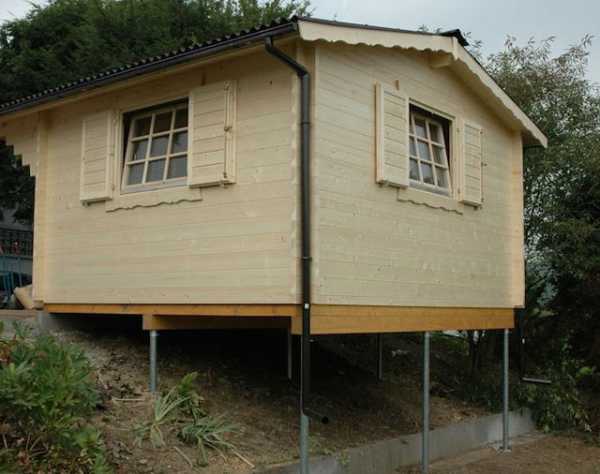

Баня на винтовых сваях
  • для того чтобы избежать провисания бревна при вертикальной нагрузке, необходимо соблюдение расстояния 3 метра от одной опоры до другой;
  • при длине лаги свыше трех метров требуется установка дополнительной опоры по центру: полы не будут пружинить при динамической нагрузке;

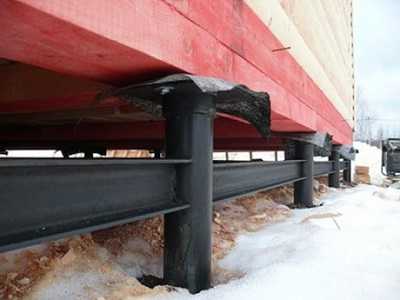

  • центральный ряд обвязывается швеллером, а если используется опорное бревно/брус, то центральный ряд свай необходимо опустить на 15 сантиметров относительно других элементов;
  • в местах примыкания внутренней стены сруба к внешней, врезаются две дополнительные сваи;
  • чтобы минимизировать отходы доски для пола, необходимо принять в расчет в каком направлении будут укладываться лаги для пола.

Пример расчета количества винтовых свай для бани из сруба 6 х 6

Для устройства сруба этого размера предполагается монтаж 11опор с установкой оголовков 25 х 25 с ребрами жесткости.

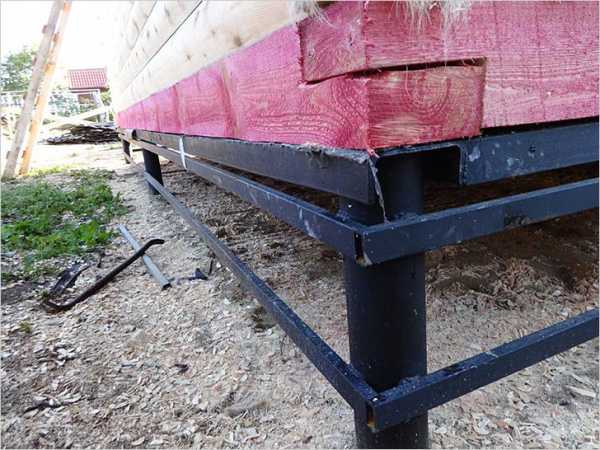

В центральном ряду выполняется обвязка 160 миллиметровым швеллером или ставится опорное бревно.

Особенности бани из срубов на винтовых сваях

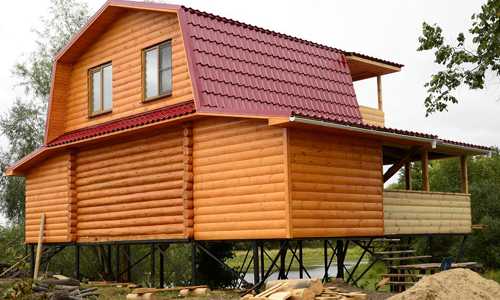

Баня 6х6 с верандой

Пик роста применения винтовых свай приходится на последние пять лет. В сравнении прежними годами, процент строительства бань на этом типе фундамента вырос в несколько раз.

Для строительства используется бесстыковочная технология укладки бруса, когда роль ростверка выполняет нижний обвязочный венец. Он надежно скрепляет винтовые сваи, делая необязательной обвязку свайных элементов швеллером/брусом. Таким образом, достигается дополнительная прочность конструкции без ее удорожания.

А с учетом возможности установки бань на рыхлых или торфяниках – это единственный фундамент, который может гарантировать устойчивость и долговечность бани.

В средней полосе России сваи опускаются в почву ниже уровня промерзания примерно на 120 и более сантиметров. Такой сруб не будет деформироваться от пучения и оттаивания. После усадки баня на винтовых сваях не сместится, не перекосится и не просядет под своим весом. Лопасти винтовых свай «распираются» в почве, не давая строению сдвигаться.

Стоимость в сравнении

Процесс возведения фундамента

Разница в затратах на возведение 40 сантиметрового ленточного и свайного фундамента может доходить до 50 % в пользу последнего. Если же глубину первого увеличить, то разница может доходить до 90 и более процентов.

При монтаже свайного фундамента не требуется рытье котлована, и рабочая бригада из трех человек может потратить 1 день (или немного больше) на его установку.

В то время, как устройство ленточного основания требует существенных затрат времени и рабочей силы на подготовительные земляные работы, армирование, гидроизоляцию, стяжку и другие.

Однако при осуществлении ручного монтажа свай необходимы некоторые инструменты: бур, ключ для закручивания, отбойный молоток и прочие.

Фундамент на сваях, а точнее, высота цоколя получается в среднем около полуметра. На этой высоте производится обрезка и выравнивание труб по одной высоте. Считается допустимой высота оставшейся части трубы в 20 сантиметров (с учетом того, что к нему еще сваркой будет прикреплен оголовок).

Максимальная высота остатка сваи, которая не требует обвязки – 80 сантиметров. Если этот показатель выше или в основании слой рыхлой почвы более 50 сантиметров, то перевязка швеллером свай считается обязательной. Во избежание повреждений профиля, такая обвязка выполняется до начала укладки сруба.

Получившаяся под баней проветриваемая часть не требует укрывания, срок службы нижнего венца значительно увеличивается. Он практически не подвергается коррозии и гниению, соответственно, срок эксплуатации бани увеличивается в разы.

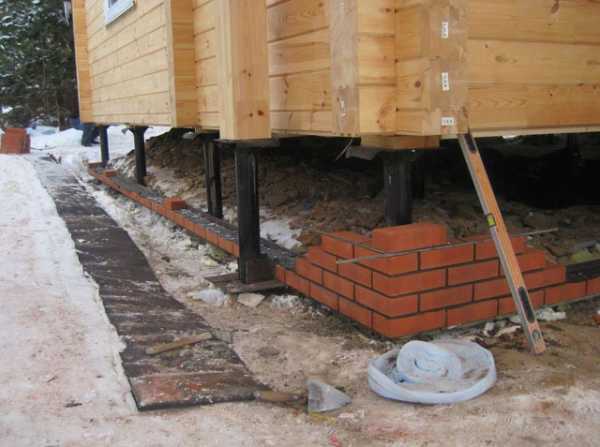

Некоторые владельцы бань на сваях предпочитают закрывать цокольную часть, руководствуясь эстетическими соображениями. Для этого применяют дерево, сайдинг, кирпич и другие материалы. Здесь следует оговориться, что если предполагается положить кирпич, то сначала нужно приварить швеллер над землей и подготовить под ним небольшую канаву для дальнейшей засыпки песком.

Фундамент для бани на винтовых сваях прочен, надежен и может выдерживать серьезные нагрузки. Элементы внедряются в любые почвы, позволяя возводить не только бани, но и другие здания на сложных грунтах и в разных климатических условиях.

fundamentclub.ru

фундамент для бани на винтовых сваях своими руками, утепление на свайном фундаменте, как утеплить пол

Содержание:

Создать собственную баньку хотят очень многие хозяева домов и дачных участков. Однако зачастую на неустойчивой почве или вблизи водоема построить что-либо становится довольно проблематично, поэтому применяется нестандартный подход к обустройству фундамента. Именно о том, как возводится баня на винтовых сваях своими руками, пойдет речь далее в материале.


Что собой представляет фундамент из свай

В сущности, свайный фундамент – это совокупность опорных столбиков (свай), которые вбивают или вкручивают в грунт на глубину ниже линии промерзания. На дне под сваями распложен плотный слой грунта, который удерживает опоры от смещения. Благодаря такому устройству, фундамент из свай можно применять даже при условии экстремально низких температур.

Разновидности фундамента

По принципу монтажа свайный фундамент может быть в таких вариантах исполнения:
  • Свайно-винтовой вариант. Он получает все большее признание. Такие сваи представляют собой металлические трубы с приваренными к ним бурами. С помощью рычагов такую трубу просто ввинчивают в грунт на нужную глубину до достижения плотного слоя (подробнее: "Как сделать пол в бане на винтовых сваях – последовательность на примерах"). Лопасти бура придают опоре дополнительную устойчивость.
  • Забивные сваи. Такие изделия производят из дерева, железобетона или металла. Нижний конец такой опоры всегда заострен, чтобы лучше проникать в толщу грунта. Устанавливают подобные сваи путем забивания в землю специальными вибраторами или промышленными молотами на заданную глубину.
  • Сваи-оболочки. Каркасом для таких опор служит труба, диаметром 0,8-1,6 метра или несколько больше, которую вбивают в землю на нужную глубину. Наполнить эту трубу можно либо землей, изъятой из нее, либо установить армирование и залить цементный раствор.
  • Набивные сваи. При таком способе монтажа грунт предварительно обжимают специальным инструментом на нужную глубину. В полученное отверстие помещают каркас из металла и заливают цементным раствором.
  • Буровые опоры. Предварительно в толще грунта нужно подготовить углубления с помощью бура. Основу следует расширить по форме пятки и уложить на нее армированную сетку. В конце все заливается цементным раствором.


Стоит отметить, что встречаются разновидности висячих свай, которые должны иметь хорошее сцепление с почвой. Кроме того, могут быть оборудованы сваи-колонны – их погружают в грунт вплоть до твердых каменистых пород, помогающих сохранять устойчивость.

Достоинства свайных фундаментов

Фундамент бани на сваях по сравнению с ленточным, например, имеет ряд существенных отличий и преимуществ:

  • применим на почвах с неоднородной, рыхлой структурой;
  • уровень затрат на строительство бани на свайном фундаменте намного ниже;
  • нет необходимости в предварительном выполнении углублений;
  • высокая скорость выполнения работ;
  • возможность проведения монтажа в любое время года для некоторых видов опор;
  • грунт не склонен к пучению;
  • нагрузка распределяется между опорами путем подбора необходимого их количества;
  • такой фундамент не нуждается в гидроизоляции;
  • удобство обслуживания;
  • подведение всех необходимых коммуникаций максимально упрощено;
  • в случае с винтовыми и забивными сваями, укладку стен на них можно начинать непосредственно по завершении монтажа.


Стоит отметить, что перед установкой винтовых опор из металла, их нужно покрыть антикоррозийным составом для защиты от воздействия грунтовых вод.

Процесс монтажа фундамента

При наличии достаточного количества средств, построить баню на свайном фундаменте можно по любому из вариантов. Однако если планируется самостоятельное выполнение всех необходимых работ, оптимальным выбором будет остановиться на буровых или винтовых сваях.

Процесс выполнения винтового фундамента под баню выглядит следующим образом:

  • Закупают расчетное количество элементов исходя из примерного расстояния между ними в 1,2 м. В зависимости от конечного веса конструкции это расстояние может изменяться.
  • Площадку для строительства очищают от мусора и производят разметку территории.
  • Отмечают точки, где будут монтироваться сваи.
  • На каждом участке проделывают углубление в 30-50 см.

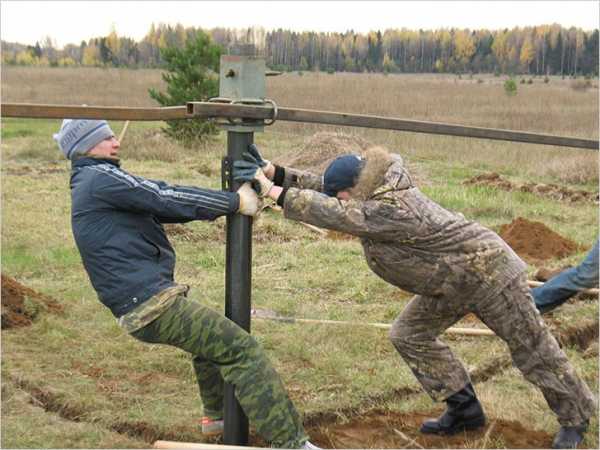

  • В ямку вставляют сваи, в которые продет рычаг для маневрирования.
  • Проворачивая опору, ее постепенно углубляют до нужного уровня. Как правило, достаточно 1,5 м глубины, однако, все зависит от грунта.
  • Монтаж сваи производится с постоянным контролем вертикали с помощью магнитного уровня, прикрепленного на опору.
  • Производится подрезка всех опор под нужную высоту. Чтобы она была везде одинаковой, сначала замеряют уровень одной сваи. Потом, используя уровень и деревянный брусок, переносят высоту на все остальные опоры, после чего производят обрезку.

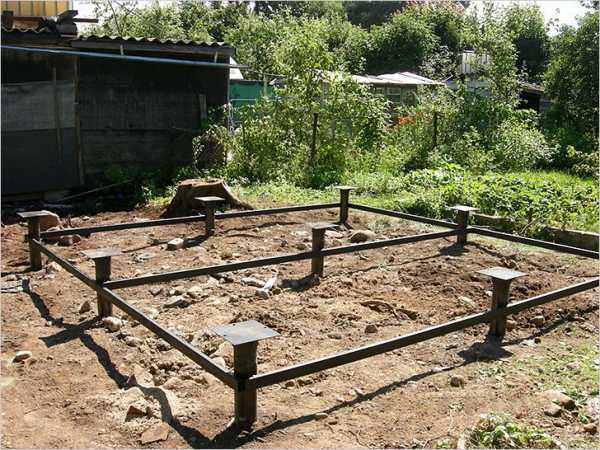

  • На финишном этапе на верхний торец свай приваривают квадрат, на который будут укладывать балки перекрытия. Например, размер площадки может быть 20×20 см.

Примечательно, что сваи винтового типа достаточно легко сделать своими руками. Для этого берут трубу примерно 80 мм в диаметре и в нижней ее части вырезают участки, чтобы получились треугольные зубцы. Их загибают внутрь, образуя конус, и проваривают швы, которые потом зачищают.


Лопасти можно заказать в готовом виде, либо изготовить из металлической окружности. В ее центре прорезают отверстие по диаметру трубы, с одной из сторон прорезают радиус и разводят концы металла в противоположные стороны, имитируя спираль. Надев заготовку на трубу, ее проваривают со всех сторон.

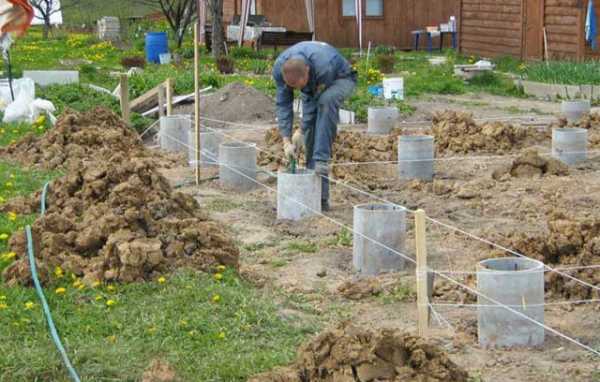

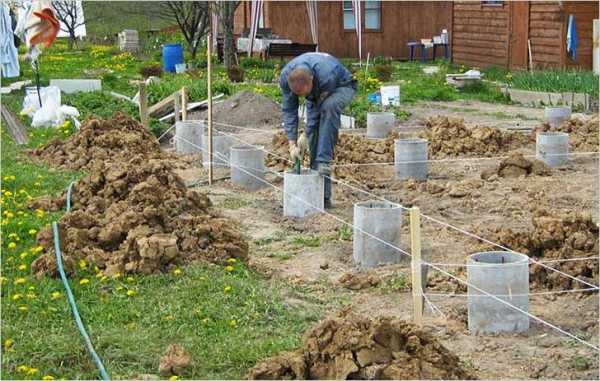

Если же для бани на сваях выбраны буровые опоры, то предстоит выполнить такие работы:

  • С помощью ручного бура в почве выбирают углубления под сваи. Как правило, диаметр бура составляет 30 см. Заглублять опоры нужно на 0,5 м ниже линии промерзания почвы.
  • Нижнюю часть углубления слегка расширяют специальным прибором, изготавливая «пятку».
  • По периметру отверстия во избежание воздействия пучения грунта укладывают слой рубероида, пленки или иного изоляционного материала.

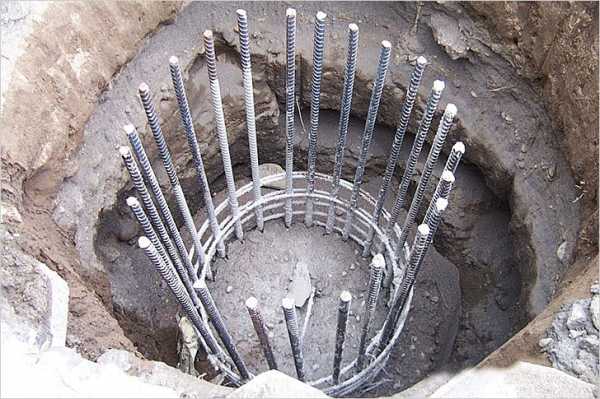

  • В яму опускают арматурные пруты толщиной 8-12 мм, причем их длина должна совпадать с глубиной котлована.
  • Из цемента М350 подготавливают раствор.
  • Жидкий бетон заливают в углубление, параллельно утрамбовывая его вибратором, чтобы опора была монолитной и без пустот.
  • Для заливки надземной части сваи, под нее предварительно монтируют опалубку. Эту функцию могут выполнять заглубленные на небольшое расстояние трубы нужной толщины.


Стоит отметить, что в ряде случаев для свай требуется заливка бетонной сцепкой. Под нее в промежутках между опорами выкапывают траншею, на дно ее насыпают песчаную или гравийную подушку, которую тщательно утрамбовывают. Далее монтируется опалубка и заливается ленточный фундамент незаглубленного типа. Такой подход существенно упрощает последующее возведение кирпичных стен.

Методика монтажа основы здания

По окончании работ по устройству фундамента, а также после его полного высыхания – в случае с бетонными опорами, можно приступать непосредственно к возведению стен строения бани.

Предварительно нужно провести очистку площадки под баню от любой растительности – можно даже снять слой грунта, а также насыпать песчаную подушку. Для этого на грунт сначала расстилают полосы рубероида с нахлестом в 10 см, а поверх него засыпают слой песка в 15-20 см толщиной. Все это трамбуют и проливают водой.

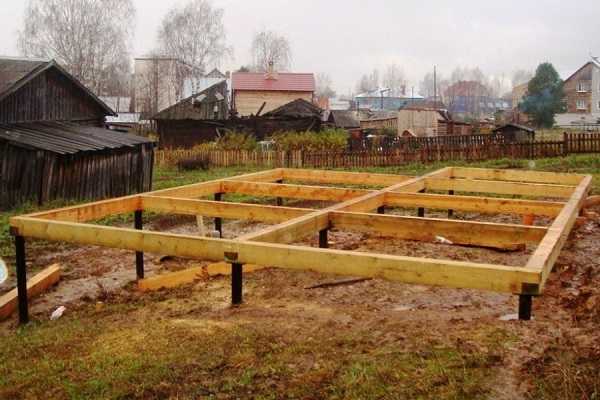

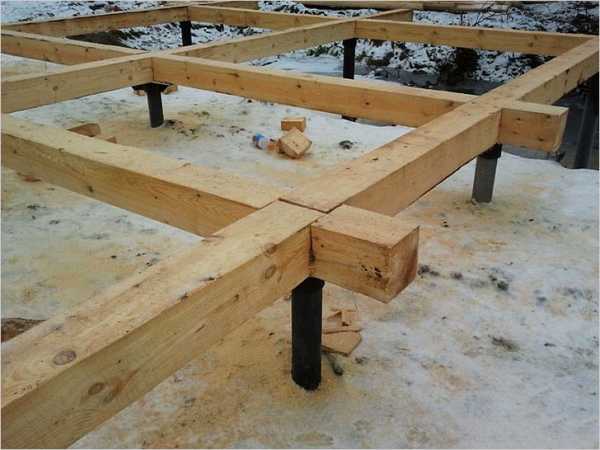

Далее на фундамент для бани на винтовых сваях укладывают брусья ростверка. Минимальный размер бревен составляет 15×15 см по толщине. Если постройка будет тяжелой, то нелишними будут более толстые бревна в пределах 20×20 см. Длина ростверка будет равна суммарной протяженности всех стен и перестенков строения.

В случае с бетонными опорами под древесину ростверка укладывают слой гидроизоляции в виде рубероида, бикроста или полиэтиленовой пленки.


Изначально брусья укладываются на сваи просто для подгонки и изготовления стыков. Для стыковки бревен между собой в торцевой части одного из них изготавливают паз, ширина которого равна размеру укладываемого в него бруса, а глубина достигает половины его ширины.

Внешние углы фиксируются саморезами, после чего проверяют диагонали. Для достижения симметрии возможны некоторые смещения бревен относительно друг друга.

Как только все элементы конструкции подогнаны, можно закрутить второй саморез. Внутренний угол для надежности можно укрепить металлическим уголком.

При работе с металлическими сваями, ростверк будет крепиться непосредственно к приваренным к опорам площадкам. Крепление саморезами производится снизу сквозь просверленные предварительно отверстия. А вот сваи из бетона скрепляются с ростверком анкерами.


В процессе монтажа нижнего ряда бревен нужно позаботиться о подводке коммуникаций, а также обеспечении отвода стоков из бани. Для этого можно подключиться к центральной канализационной системе или организовать слив в выгребную яму.

Как вариант, непосредственно под моечным отделением можно провести бетонирование участка грунта, организовав уклон для направления воды в сторону ямы.

Как вывести стены и крышу

Свайный фундамент позволяет строить любые здания, даже довольно сложной конструкции. Эффектно будет смотреться баня в срубе из бревен, однако, намного быстрее и проще выгнать каркасные стены. Для этого потребуется обрезная доска с параметрами 150×50 мм или 150×100 мм в зависимости от толщины ростверка.

На начальном этапе нужно определиться с типом крыши и высотой стен строения. В случае с односкатной крышей, балки для нее с одной стороны делают несколько длиннее. А вот для двускатной крыши все элементы стропил будут одинаковой длины.

Угловые опоры выполняются из брусьев 150×150 мм или 150×200 мм. Их крепят между собой не только уголками, но и шиповым способом. Это значит, что в торце бревна делают выступ 50×50×50 мм и заводят в подходящее по размеру отверстие. Потом производят монтаж металлических уголков и устанавливают временные укосины, чтобы опоры оставались в вертикальном положении.


Далее к ростверку с помощью металлических уголков крепят обрезную доску с шагом в 60 см. Если расстояние между сваями составляет 1,2 м, то каждая вторая доска будет примыкать к опоре, что обеспечит дополнительную устойчивость. Между досками нужно установить подкосины.

Теперь все установленные балки можно соединить в единую конструкцию с помощью верхней обвязки.

Следующим этапом нужно будет соорудить надежное покрытие и произвести утепление полов в бане на сваях.

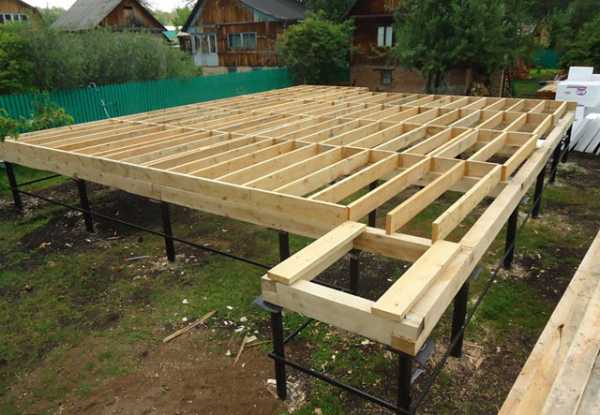

Для укладки будущего напольного покрытия понадобится прикрепить лаги. Их укладывают на ростверк и прикручивают к нему с помощью саморезов и металлических уголков. Причем располагать лаги можно не только поверх ростверка, но и между отдельными его бревнами.


На следующем этапе с нижней стороны лаг производится монтаж обрезной доски и выполняется утепление пола бани на винтовых сваях. Для этого, в получившиеся промежутки между лагами, на доску кладут слой гидроизоляции и любой вид утеплителя. Вся конструкция зашивается сверху той же доской, фанерой или плитами ОСП.

Далее подходит очередь для установки полочных балок и монтажа стропил с обрешеткой под планируемый кровельный материал. Зачастую кровлю сооружают из металлочерепицы или профнастила, впрочем, подходит любой материал, который доступен потребителю.

Внутренняя отделка

Внешнюю сторону стен обшивают вагонкой, сайдингом или влагостойкими плитами ОСП. Изнутри стена выстилается слоем гидроизоляции и утепляется минеральной ватой, опилками или пенопластом, после чего крепят фольгированную пароизоляцию.

К нижней стороне балок перекрытия подшивают потолок. Поверх него со стороны крыши укладывают фольгированный паробарьер, минеральную вату для утепления и, желательно, пленку, чтобы утеплитель не разлетался и не напитывал влагу.

Изнутри каркасную баню также обшивают вагонкой.

Разновидность печи выбирают, исходя из размеров бани. Для большого помещения подходит кирпичная печка на твердом топливе, а для маленького – электрическая железная.

Отметим, что для установки тяжелой кирпичной печи необходимо предусмотреть дополнительные опоры.

Таким образом, мы разобрались, какие бывают типы свайных фундаментов, рассмотрели процесс полной сборки каркасного здания и определились, как утеплить пол в бане на сваях. Надеемся, что указанные рекомендации помогут вам создать качественное и надежное строение, даже если на вашем участке почва недостаточно устойчива для масштабного строительства.

banyaspec.com

Баня на винтовых сваях - Всё о бане

Как строится баня на сваях?

Для того чтобы баня на сваях получилась устойчивой и прочной, потребуется подготовка надежной основы под строительство. Функцией свайного фундамента является обеспечение зданию защиты от атмосферных воздействий, талых и дождевых вод. Организация правильной постройки потребует соблюдения некоторых правил и шагов.

Баням на винтовых сваях не страшны воздействия дождевых и талых вод.

Кроме своей экономичности, винтовой фундамент для бани отлично чувствует себя на проблемных грунтах. Например, на песчаной или торфяной почве. Также он позволяет распределить равномерно вес здания и уменьшить затраты по возведению нулевого уровня. Кроме того, винтовые сваи не требуют дополнительной гидро- и теплоизоляции. Однако монтаж конструкции требует профессионализма и точного расчета.

Расчет и конструктивные особенности

Правильные расчеты при изготовлении свайного фундамента помогают оптимизировать затраты материалов и рабочей силы. Поэтому на этом этапе весьма желательна консультация специалиста. При планировании учитываются следующие факторы:

  • глубина промерзания грунта;
  • особенности почвы и количество талых вод;
  • возможные появления снежных наметов;
  • ориентировочный вес бани;
  • ветровое напряжение на конструкцию.

Карта глубины промерзания грунта.

В натуральном представлении винтовые сваи – это детали конструкции, которые обеспечивают связующую и несущую функции. В отличие от других популярных видов фундамента (ленточного и монолита) данная основа легче в монтаже, но по техническим характеристикам не уступает аналогам.

Материалом для изготовления основных элементов является металлопрокат в виде удлиненных труб, в нижней части которых присутствуют специальные лопасти, врезающиеся в почвенные пласты. Верхняя часть изделия имеет отверстие для крепления при помощи металлического прута.

Монтаж рассматриваемого основания не рекомендуется на участках с очень плотным и твердым грунтом. Это обусловлено проблемами при вкручивании свай, а иногда невозможностью проведения данной манипуляции.

Монтаж фундамента на винтовых сваях

Сначала необходимо определиться с предполагаемыми углами, стенами и подготовить место для монтажа. Требуемые места помечают кольями или фиксируют при помощи шнуровой разметки. Сама свая вкручивается при помощи специального механизма или группы рабочих, использующих в качестве инструмента трубу, расположенную перпендикулярно земле.

Вертикальность положения элементов проверяется уровнем через каждые несколько витков. В случае появления значительных отклонений не нужно пытаться выгнуть сваю для выравнивания. В идеале лучше отстрелять вертикаль лазерным нивелиром.

Примерный вариант расположения свай.

После регулировки сваи по горизонту производится их заливка строительным раствором на основе цемента. Это поможет укрепить элементы конструкции и избавиться от излишков воздуха в полости. Фундамент под баню должен располагаться на идеально ровном уровне. Поэтому все сваи подгоняются по высоте болгаркой, при этом расстояние до земли не должно быть менее полуметра. Затем сварочным способом привариваются головки конструкции. Расход раствора на каждую деталь составляет около 30-35 кг готовой смеси. Для более прочного соединения заливку можно производить в армированном виде.

Обвязка основания производится металлическими изделиями при помощи сварки или брусом с болтовым креплением. Предварительно перемычки должны пройти противокорозийную обработку. Для этого можно просто покрасить их двумя слоями эмали или обработать специальным антисептиком.

Облицовочные работы и утепление свайного фундамента

Облагораживание конструкции можно производить различными способами (в зависимости от материала перегородок и обвязки). При строительстве бани из дерева облицовка должна подчеркивать и продлевать полезные качества используемой древесины. Данный материал требует дополнительной защиты от атмосферных явлений, таких, как влага, снег и прочие осадки, вызывающие образование сырости.

Одним из облицовочных материалов, совмещающих гидроизоляционные и практичные качества, является камень (естественный или искусственный). Технология укладки данного сырья имеет несколько вариантов. Первый способ предусматривает монтаж камня непосредственно на фундамент под баню. Этот процесс выполняется креплением его на часть основания, выступающего над землей.

Схема конструкции винтовых опор.

Во втором варианте специалисты рекомендуют производить облицовку всего фундамента и части самой бани до уровня окна. Укладывается камень при помощи специального раствора, который применяется при работе с плиткой.

Смеси сделаны на основе цемента и вяжущей составляющей. Их можно приобрести в готовом сухом виде или смешать компоненты самому. Для лучшего сцепления с поверхностью раствор следует наносить на элемент отделки, а через сутки произвести затирку стыковых швов.

Дополнительное утепление бани производится после возведения фундамента. Одним из его элементов является само деревянное покрытие. Для начала потребуется винтовые сваи связать между собой, используя основу из патрубка. Затем полученная ниша формируется при помощи досок или заливается бетоном.

Верхнюю часть конструкции можно утеплить, применив теплоизоляционный материал. Такая технология позволяет создать барьер для прохождения влаги и сырости к следующему слою. Для теплоизоляции подходят следующие материалы:

  • минеральная вата;
  • пенопропилен;
  • полиуретан;
  • пенопласт и полимерная плитка.

Внешняя изоляция производится фиксированием выбранного материала по внешним контурам основания. Крепление производится специальными крепежными элементами, обеспечивающими качество работ.

После укладки теплоизоляционного слоя и его фиксирования можно приступать к облицовке объекта.

Рекомендации по строительству бани

Сравнительная характеристика утеплителей.

Есть несколько советов:

  1. Баню на сваях можно спокойно строить и зимой, поскольку фундамент неприхотлив к погодным условиям.
  2. Конструкция и количество деталей рассчитываются на стадии проектирования, среднее расстояние между ними – не более 3 м.
  3. При изготовлении сваи собственноручно необходимо учитывать, что для обеспечения ее нормального функционирования требуется соблюдать правильный угол винта. В противном случае она не будет вкручиваться в грунт.
  4. Глубина постановки должна рассчитываться заранее и составлять не менее 0,5 м.
  5. Допустимое отклонение по вертикали между элементами винтового фундамента должно быть не более 1-2°.
  6. Рычаг для завинчивания сваи должен иметь не менее 2 метров с каждой стороны.

Какие сваи выбрать?

  1. Забивные сваи продаются в готовом виде, имеют заостренный конец. Для их монтажа необходимо использование специальной строительной техники. Длину могут иметь от 3 до 6 метров.
  2. Вариант, который изготавливается непосредственно на месте работ. Монтируются путем бурения необходимого количества отверстий, которые армируются. В них заливается бетон. Количество и частота элементов зависят от предполагаемого веса бани или другого здания, проектируемого для строительства.
  3. Винтовые сваи. Наиболее распространенный и монтируемый вручную материал. Прекрасно подходят для постройки бани и не требуют больших затрат. Возможно их изготовление в домашних условиях.
  4. Железонабивные буровые экземпляры. Готовые стержни из железобетона, которые устанавливаются в предварительно пробуренные скважины.

При некоторых условиях монтаж свай может производиться не строго вертикально, а под определенным углом. Это зависит от особенностей грунта. Например, если с одной стороны он более подвержен размыванию или осыпанию.

Размещение свай в самом грунте бывает следующих конфигураций:

  • одиночный строй, при котором элементы выполняют функции обособленных опор;
  • ленточная постановка, которая оптимально распределяет будущую нагрузку на фундамент;
  • кустовое расположение под несущими колоннами.

Материалом для изготовления свай может служить железобетон. Такие изделия имеют срок службы не менее 100 лет. При наличии необходимой техники возможно производство на месте строительного объекта. Бетон для изготовления должен быть не ниже М 200.

Имеются изделия из сталь. Элементы долговечны при соответствующей антикоррозийной обработке. Имеют достаточно высокую затратность по материалам.

Есть деревянные сваи. Такие сваи выполнены из подготовленных бревен. При определенных условиях являются относительно дешевым материалом, но требуют дополнительной обработки антисептиком и имеют недолговечный срок службы по сравнению с металлом или бетоном. Удачи в строительстве!

Как сделать пол в бане на винтовых сваях – последовательность на примерах

Планируя строительство бани, каждый стремится, чтобы она прослужила как можно дольше, а добиться этого можно только, соорудив надежный фундамент. Одним из наиболее востребованных и доступных типов фундамента является винтовой – о нем мы и расскажем далее в статье. К данному материалу также приложены фото и видео, иллюстрирующие основные этапы организации свайно-винтового фундамента.

Изобретение свайного фундамента принадлежит конструктору Александру Митчеллу, который впервые опробовал эту технологию при строительстве маяка в заливе Делавэр еще в 1850 году. Суть метода заключалась в том, что сваи не вбивались в толщу грунта, а завинчивались благодаря приданию одному из концов столба заостренной формы. Данный метод оказался не только действенным, но и прошел проверку временем, он применяется до сих пор.

Особенно активно свайными фундаментами стали пользоваться военные, чтобы размещать подвижной состав. Крайне актуальна такая технология и в труднодоступных областях. В частности в северных регионах почти отказались от столбчатых фундаментов и метода вбивания опор, заменив их винтовыми сваями.

Если говорить о РФ, то в некоторых областях, где климат особенно жесткий, винтовыми сваями пользуются, как наиболее приемлемым типом фундамента для жилого и промышленного строительства.

Если вы хотите построить на своем участке баню из клееного бруса или бревенчатого сруба, то свайный винтовой фундамент подойдет как нельзя лучше.

Тонкости строительства

В тех областях, где грунты нечерноземные, традиционные столбчатые и ленточные фундаменты отошли на второй план (прочитайте также: «Как сделать фундамент для бани столбчатый – разновидности вариантов строительства «). Вместо них активно используются винтовые сваи, поскольку они не только более надежны, но и намного более доступны в финансовом плане для широкого круга покупателей.

Одной из особенностей винтовых свай является отсутствие необходимости дополнительной состыковки брусом или швеллерами. В качестве ростверка служит нижний обвязочный венец сруба.

Многие предпочитают возвести баню на сваях своими руками, выбирая при этом местности возле водоемов или на склонах холмов. Поскольку в таких местах грунты, как правило, намывные или осадочные, а иногда и торфяные, то использование свай в таких случаях более чем оправдано.

Технология сооружения свайно-винтового фундамента

Установленный на винтовые сваи фундамент в первую очередь влияет на тип полов в будущей бане. Чтобы правильно рассчитать количество строительных материалов, которые потребуются для возведения качественного и долговечного фундамента, желательно довериться специалистам.

Проводя расчеты необходимо учитывать следующие факторы:

  • состав грунта и его качества;
  • средний уровень снежного покрова в зимнее время;
  • глубина промерзания грунта;
  • уровень затопления талыми водами;
  • роза ветров;
  • масса готового сооружения с полной отделкой.

Начало строительства каркасной бани на винтовых сваях происходит только после проведения предварительной разметки размещения опор на площадке. В нужных точках вбивают небольшие колышки и натягивают бечевку, с помощью которой производятся все остальные замеры. Вкручивать сваю можно либо с помощью спецтехники, либо совместными усилиями нескольких человек. Стоит помнить, что положение сваи должно быть строго перпендикулярно линии горизонта. Читайте также: «Выбираем фундамент под баню — какой лучше подойдёт «.

Производя вкручивание, положение сваи сверяют с магнитным уровнем через каждые 4 полные витка. Аналогичным образом производят монтаж всех опор, контролируя, чтобы их положение соответствовало одинаковым показателям на магнитном уровне.

Если в процессе закручивания сваи образовался уклон, их выравнивают с помощью ротационного нивелира, не вытаскивая. Нельзя выкручивать уже загнанный в землю шпунт, иначе, со временем баня начнет давать усадку из-за рыхлости почвы. Завинченный опорный столб должен иметь запас высоты не менее 20 см. Впоследствии этот кусок можно будет отрезать болгаркой.

По мере монтажа опорных свай между ними и почвой образуются зазоры, которые заливают раствором бетона и заполнить кусками арматуры. Такой подход сделает фундамент для каркасной бани на винтовых сваях своими руками более прочным и долговечным, защитит металлические элементы от ржавления.

После установки опор выполняют замеры их расположения и приступают к привариванию оголовков. На швы наносят антикоррозийный состав.

Если вы не хотите использовать металл, перемычками может служить и брус, который прикрепляют болтами. Правда, древесину нужно обработать специальными антисептическими средствами.

Облицовка фундамента

Чтобы опорные столбы имели более презентабельный вид, а также с целью защиты их от грязи и сырости, вызванных таянием снега или затоплением водой из водоема, следует произвести дополнительную их отделку. Различные облицовочные материалы помогут защитить пол в бане на винтовых сваях, а также сделать акцент на внешнем виде самого здания.

Поскольку основной ущерб может быть нанесен снегом и потоками грязной воды в межсезонье, особое внимание следует обратить на гидроизоляционные качества материалов для облицовки.

Отметим, что весьма прочным и абсолютно водонепроницаемым является натуральный и искусственный камень.

Конструкция пола в банях

Подробно разбирать каждый из видов полов есть смысл, когда речь идет о жилых или общественных зданиях. Однако устройство пола в бане на винтовых сваях возможно даже при наличии минимальных знаний и навыков.

Если предусмотрен достаточно высокий ростверк, то висячий не протекающий дощатый пол в каркасной бане на сваях будет оптимальным выходом. Дополнительный слой утеплителя позволит пользоваться баней в любое время года, иначе, зимой такой пол будет очень холодным.

Свайный фундамент позволяет уберечь нижнюю часть настила от любых внешних воздействий, в частности, осадков, затопления или просто влажности. А вот изнутри такой пол постоянно подвержен перепадам температур и влажности, ведь образуется конденсат в парной, а также подается вода в помывочную.

Поэтому один из очень важных вопросов при постройке бани на винтовых сваях – как сделать слив. Он выглядит как небольшой трапик, по которому вода поступает непосредственно в септик или центральную канализацию (прочитайте также: «Как сделать септик для бани или выбрать готовый «).

Отметим, что слив в бане на винтовых сваях следует оборудовать не только в душе, но и в парилке, где вода появляется после мытья полок и полов.

Протекающие полы

Проливной пол в бане на сваях является наиболее простым и не затратным в исполнении. Для его организации потребуется наличие цоколя высотой не менее 50 см.

Методика монтажа такого пола предполагает укладку лаг на ростверк без уклона. На лаги набивают настил из обрезной доски с отступами в 7 мм, чтобы по мере пользования баней вода могла спокойно проходить сквозь щели, даже если дерево набухнет.

Перед тем, как сделать пол в бане на сваях, необходимо позаботиться о подполье. В этой части конструкции заливают бетонную стяжку с уклоном в сторону дренажной системы, чтобы протекающая сверху вода не застаивалась, и не разрасталась плесень, а также, чтобы избежать затхлого запаха. С целью очистки и обеззараживания, пол необходимо периодически проливать напором проточной воды и обрабатывать антисептическими средствами.

Заливка бетонной стяжки

Полы в бане на свайном фундаменте могут иметь и бетонное основание.

Предварительный этап перед заливкой бетона включает следующие работы:

  1. Монтаж коммуникаций – водопровода и канализации.
  2. Укладка трапика для стока воды так, чтобы после чистовой отделки решетка располагалась в наиболее низком отрезке пола.
  3. Насыпка песчано-гравийной подушки, толщина которой будет варьироваться в зависимости от типа утепляющего материала. Как правило, при утеплении керамзитом слой гравия не превышает 4 см.
  4. Укладка в каждой из секций фундамента слоя гидроизоляции. Как вариант, рубероид будет приемлем, но лучше всего использовать паропроницаемую пленку.
  5. Монтаж утепляющего материала.

Если для утепления полов в бане был выбран керамзит, то желательно, чтобы он имел в составе гранулы разной фракции. К тому же, перед укладкой следует проследить, чтобы керамзит был абсолютно сухим, поскольку он имеет свойство быстро впитывать и очень медленно отдавать влагу.

Утепление пола

Прежде чем укладывать поддерживающие доски на черепные брусья, их, а также все деревянные элементы, следует обработать антисептиками, чтобы не допустить появления микробов и прочих вредителей. Далее между слоями досок каркаса укладывают утеплитель.

Толщина слоя утепления будет разной, например, если применяется минеральная или базальтовая вата, то слой будет достигать 25 см. В случае применения пенопласта для утепления достаточно слоя в 15 см, особенно, если баня не имеет цоколя, но предполагается ее использование зимой.

Если высоты уложенных лаг не хватает, чтобы произвести укладку утеплителя слоем нужной высоты, на балки дополнительно набивают бруски. При этом один слой утеплителя располагается между балками на пароизоляционный материал, а второй слой укладывают в промежутках между брусками. Далее всю поверхность пола застилают еще одним слоем гидроизоляции, а уже поверх брусков производят монтаж дощатого настила.

Облицовка керамической плиткой

Хорошим облицовочным материалом для декора пола в бане является керамическая или кафельная напольная плитка. Под нее, как правило, не кладут цельную доску, а предпочитают древесно-стружечные плиты, фанеру и прочие материалы, которые крепятся к брускам в полу.

Поверх такого настила можно смело укладывать керамическую плитку по стандартной схеме. Кроме того, допускается даже организация «теплых полов» различных видов – электрических, инфракрасных или водяных.

Принципы монтажа винтовых свай

Чтобы установка винтовых свай для фундамента была произведена максимально корректно, следует придерживаться ряда основных правил.

Необходимо обращать внимание на следующие моменты:

  1. Между отдельно стоящими сваями расстояние не должно превышать 3 метров, иначе пол в бане начнет прогибаться из-за чрезмерной нагрузки.
  2. В случае если расстояние между соседними лагами превышает 3 метра, в центральной части каждой балки необходимо установить дополнительные опоры, чтобы при ходьбе полы не пружинили.
  3. Поскольку свайно-винтовой фундамент предполагает более редкое размещение опор, чем, скажем, ленточный, то желательно произвести обвязку швеллером центрального ряда свай.
  4. Если для обвязки применяется деревянный брус, высоту центральных свай следует делать ниже на 15 см, чем остальные.
  5. Там, где к строению примыкает пятая стена, следует устанавливать две дополнительные опоры.

Стандартная высота винтовых свай для бревенчатой бани составляет 6 м. При установке опор следует обращать внимание на то, чтобы отходов оставалось как можно меньше.

Отметим, что если соблюдать все строительные нормы и технологию монтажа опор, баня на свайном фундаменте может простоять не менее полувека, а то и дольше.

Достоинства и недостатки фундамента на винтовых сваях

Одним из главных недостатков свайно-винтового фундамента можно назвать тот факт, что для изготовления свай зачастую применяют материалы довольно низкого качества. Однако если при закупке комплектующих обращаться в проверенные строительные компании, то можно быть уверенным, что вы получите товар хорошего качества. Читайте также: «Как сделать фундамент своими руками для бани – ленточная конструкция на практике «.

Еще одним затруднением, связанным с данным типом фундамента можно считать монтаж слоя пароизоляции, утеплителя и дощатого настила для пола.

А вот к несомненным преимуществам свайно-винтового типа фундамента можно отнести:

  • доступность расходных материалов для рядового потребителя с невысоким достатком;
  • независимость выполнения работ от климатических или погодных условий;
  • возможность организации фундамента своими силами;
  • небольшое количество времени, требуемое для постройки фундамента;
  • получение прочного фундамента за счет уплотнения слоя грунта вокруг свай;
  • возможность производить ремонт опор;
  • абсолютная вертикальность элементов фундамента, которая достигается за счет использования технических средств;
  • обеспечение вентиляции подполья, защищающей его от гниения.

Оставляйте отзывы:

Устройство фундамента для бань на винтовых сваях

Современные технологии сегодня помогают ускорить процесс возведения бани на участке. Помимо стандартных ленточных фундаментов.

Все чаще начинают использовать винтовые сваи для устройства основания для бани.

Новые разработки придают сооружению устойчивость даже на непрочной почве или на воде.

Преимущества винтовых свай

Винтовая свая СВЛ-250/76-1000

  1. С помощью винтовых элементов можно с успехом возводить даже крупные постройки из бревен и бруса, не опасаясь неравномерных просадок. Независимо от типа почвы, усадка будет равномерной.
  2. Монтаж занимает небольшое время.
  3. Баню можно построить возле озера, реки или вблизи заводненных участков, независимо от уровня подземных вод.
  4. Во время смены сезонов опоры не смещаются.
  5. За счет своей острой формы, винтовые сваи хорошо заглубляются на нужную величину.
  6. Это сравнительно дешевый способ сделать фундамент (в сравнении с другими способами).
  7. Экологическая безопасность для окружающего ландшафта.
  8. Удобство и универсальность применения.
  9. Отсутствует необходимость выполнения земляных работ.

Сначала на очищенном от растительности участке осуществляется разметка по периметру фундамента. Затем начинается этап установки опор. Они могут устанавливаться на разном расстоянии. Точный промежуток между ними определяется особенностями почвы.

Если постройка будет небольшого размера, то достаточно их ввинчивать на расстояние 2-3 метра. При неоднородных почвах для прочности конструкции, сваи опускаются на разную глубину.

Толщина свай подбирается с учетом веса бани. Для небольших, облегченных сооружений берется диаметр от 90 мм.Установка винтовых опор может выполняться специалистами, но при незначительном весе конструкции и хорошем расположении участка, ее реально выполнить своими силами.

Когда ввинчено необходимое количество свай, на каждую из них при помощи сварки крепятся оголовки стандартного диаметра – 250 х 250 мм. Затем укладывается брус.

Если материалом для бани является оцилиндрованое бревно, то на оголовки крепится нижний венец.Опытные строители рекомендуют делать «запилы» только над площадками оголовков, так как все прочие могут ослабить брус и вызвать его прогибание.

Требования к бане из сруба

Баня на винтовых сваях

  • для того чтобы избежать провисания бревна при вертикальной нагрузке, необходимо соблюдение расстояния 3 метра от одной опоры до другой;
  • при длине лаги свыше трех метров требуется установка дополнительной опоры по центру: полы не будут пружинить при динамической нагрузке;
  • центральный ряд обвязывается швеллером, а если используется опорное бревно/брус, то центральный ряд свай необходимо опустить на 15 сантиметров относительно других элементов;
  • в местах примыкания внутренней стены сруба к внешней, врезаются две дополнительные сваи;
  • чтобы минимизировать отходы доски для пола, необходимо принять в расчет в каком направлении будут укладываться лаги для пола.

Пример расчета количества винтовых свай для бани из сруба 6 х 6

Для устройства сруба этого размера предполагается монтаж 11опор с установкой оголовков 25 х 25 с ребрами жесткости.

В центральном ряду выполняется обвязка 160 миллиметровым швеллером или ставится опорное бревно.

Особенности бани из срубов на винтовых сваях

Баня 6х6 с верандой

Пик роста применения винтовых свай приходится на последние пять лет. В сравнении прежними годами, процент строительства бань на этом типе фундамента вырос в несколько раз.

Для строительства используется бесстыковочная технология укладки бруса, когда роль ростверка выполняет нижний обвязочный венец. Он надежно скрепляет винтовые сваи, делая необязательной обвязку свайных элементов швеллером/брусом. Таким образом, достигается дополнительная прочность конструкции без ее удорожания.

А с учетом возможности установки бань на рыхлых или торфяниках – это единственный фундамент, который может гарантировать устойчивость и долговечность бани.

В средней полосе России сваи опускаются в почву ниже уровня промерзания примерно на 120 и более сантиметров. Такой сруб не будет деформироваться от пучения и оттаивания. После усадки баня на винтовых сваях не сместится, не перекосится и не просядет под своим весом. Лопасти винтовых свай «распираются» в почве, не давая строению сдвигаться.

Стоимость в сравнении

Процесс возведения фундамента

Разница в затратах на возведение 40 сантиметрового ленточного и свайного фундамента может доходить до 50 % в пользу последнего. Если же глубину первого увеличить, то разница может доходить до 90 и более процентов.

При монтаже свайного фундамента не требуется рытье котлована, и рабочая бригада из трех человек может потратить 1 день (или немного больше) на его установку.

В то время, как устройство ленточного основания требует существенных затрат времени и рабочей силы на подготовительные земляные работы, армирование, гидроизоляцию, стяжку и другие.

Однако при осуществлении ручного монтажа свай необходимы некоторые инструменты: бур, ключ для закручивания, отбойный молоток и прочие.

Фундамент на сваях, а точнее, высота цоколя получается в среднем около полуметра. На этой высоте производится обрезка и выравнивание труб по одной высоте. Считается допустимой высота оставшейся части трубы в 20 сантиметров (с учетом того, что к нему еще сваркой будет прикреплен оголовок).

Максимальная высота остатка сваи, которая не требует обвязки – 80 сантиметров. Если этот показатель выше или в основании слой рыхлой почвы более 50 сантиметров, то перевязка швеллером свай считается обязательной. Во избежание повреждений профиля, такая обвязка выполняется до начала укладки сруба.

Получившаяся под баней проветриваемая часть не требует укрывания, срок службы нижнего венца значительно увеличивается. Он практически не подвергается коррозии и гниению, соответственно, срок эксплуатации бани увеличивается в разы.

Некоторые владельцы бань на сваях предпочитают закрывать цокольную часть, руководствуясь эстетическими соображениями. Для этого применяют дерево, сайдинг, кирпич и другие материалы. Здесь следует оговориться, что если предполагается положить кирпич, то сначала нужно приварить швеллер над землей и подготовить под ним небольшую канаву для дальнейшей засыпки песком.

Фундамент для бани на винтовых сваях прочен, надежен и может выдерживать серьезные нагрузки. Элементы внедряются в любые почвы, позволяя возводить не только бани, но и другие здания на сложных грунтах и в разных климатических условиях.

Максим 16.03.2016 в 08:16

Я в корне изменил свои устаревшие понятия о строительстве в целом и о бане как конечном результате моей работы в частности. Раньше я считал, что баня должна быть из бревна априори, ну как минимум из бруса. Сейчас я так не считаю и поэтому моё повествование будет о строительстве бани по каркасной технологии. Ценителям бревна и экологии сразу скажу следующее:
1. нынешние утеплители при всём своём разнообразии весьма экологичны и не оказывают отрицательного влияния на находящихся внутри помещения людей;
2. каркасное строение не требует отстоя в течение года для усадки;
3. так же не требуется периодической конопатки, как в случае с бревном/брусом;
4. из-за лёгкости каркасных строений рассчитывается и тип фундамента, который закладывают под них — в моём случае это сваи, а не 15 куб м бетона, вылитого в землю.
5. наверно, самая главная для меня причина — это возможность строить баню в одно лицо, чем собственно и занимаюсь.
В общем, можно долго спорить о целесообразности строения каркасных построек, но я для себя выбрал именно эту технологию, поэтому, кому интересно, готов рассказать.
Первое, что было сделано — это, собственно фундамент. Как я уже сказал, был выбран свайно-винтовой тип фундамента, это когда свая, произведённая на заводе и обработанная антикоррозионными составами, за счёт бура, смонтированного на её конце, и нескольких таджиков, заворачивается в грунт на глубину около 2 метров. Собственно что для этого было сделано:
1. Сваи из 108-ой трубы
2. Монтаж
После заворачивания все сваи обрезаются в уровень, заполняются бетоном для исключения коррозионных явлений внутри трубы, привариваются оголовки для обвязочного венца и прокрашиваются места сварки. Вроде как всё по уму)))

АнтонК 29.03.2016 в 13:18

в какую цену сваи встали и что за профиль трубы? И как потом обвязку делали?

Максим 31.03.2016 в 17:51

Антон, 36 круб 9 свай, 108-я труба. И еще, сваи были обвязаны 150-тым брусом, который был предварительно обработан антисептиком! Далее начал делать каркас перекрытия, пола то бишь. Были установлены опорные, обвязывающие доски и собсвенно лаги из доски/бруса 200*50. С шагом 50 см калькулятор рассчёта балок показывает более чем 2-кратный запас по прогибу. Помимо этого все места будущих перегородок и место под печку были усилены дополнительными лагами и поперечными жёсткостями. Потом начал крепить опорные планки для организации чернового пола.

Источники: http://expertbani.ru/stati/banya-na-svayax.html, http://banyaspec.com/fundament-i-pol/kak-sdelat-pol-v-bane-na-vintovykh-svayakh-posledovatelnost-na-primerakh.html, http://fundamentclub.ru/svajnyj/fundament-na-vintovyx-svayax-dlya-bani.html

v-banyu.ru

как построить каркасную на винтовых сваях, баня из бруса на свайном фундаменте, как сделать слив

Содержание статьи

Свайный фундамент для бани представляет собой надежный вид основания, которое состоит из свай и обвязки. Такая основа отлично подходит для легких построек, например, бани из бруса. А вот для возведения кирпичных зданий она непригодна.

Популярность свайного фундамента обеспечивается тем, что для его устройства требуется меньше всего строительных материалов и времени. Расход средств также небольшой, это же можно сказать и о затратах труда. Такое основание можно сделать своими силами, не имея специальных навыков в строительстве.

Решив сделать фундамент для бани на сваях, лучше принять во внимание худшие прогнозы. Нужно учесть, что сваи не могут быть установлены на всех почвах. Лучше исходить из самых пессимистичных цифр по промерзанию почвы зимой (1.5-1.7м), тогда Вы получите надежный фундамент, который не будет «гулять». Также, будет не лишним устанавливать сваи чаще, чем максимально допустимое расстояние (2м между сваями). Такая баня будет стоять в течение длительного времени.

Виды и особенности

Специалисты, занимающиеся возведением объектов, выделяют 12 видов свай. Несмотря на многообразие вариантов, для возведения малоэтажных построек пригодны только 3 следующих вида:

  1. буронабивные;
  2. винтовые, из металла;
  3. забивные, железобетонная конструкция.

Железобетонные опоры для строительства бани используются очень редко. Все дело в том, для работы с ними необходима техника. С ее помощью конструкции будут вколочены в грунт. Использование забивных свай отличается тем, что в результате получается очень прочное основание.
Буронабивные опоры легко сделать своими силами. Затраты труда большие, но вот экономия на материалах выходит существенной.

Все опоры следует установить в ключевых местах. К ним относятся те места, где происходит соединение простенков, а также под углами основания.

В этих точках необходимо поставить промежуточные опоры.

Расстояние между 2 элементами стоит выбирать с учетом типа грунта на строительной площадке, а также в зависимости от планируемых нагрузок.

Следует учесть, что расстояние между 2 опорами не должно превышать 2 м. Сваи нужно располагать по всему периметру стен, а также установить под простенками.

Внимание! Металлические винтовые сваи для бани хороши тем, что работать с ними можно вручную. Но нужно учесть, что сталь отлично проводит тепло, поэтому основание пола будет холоднее.

Баня на сваях на воде

Построить баню на воде — мечта многих владельцев дачных участков. Постройку располагают таким образом, чтобы часть ее выходила в водоем, а другая находилась на берегу. Удерживать баню над водой помогают сваи, их устанавливают в каждом углу, а также под стенами и перегородками.

Конструкция не новая, такие бани делали и раньше, только в прошедшие столетия в качестве свай использовались опоры из твердых пород древесины. Лиственница была лучшим вариантом, ведь она не гниет. Поэтому баня на сваях из бруса или бревна служила несколько десятков лет.

Сегодня опоры из дерева устанавливают очень редко, хотя этот вариант строительства самый дешевый. Установка свай для такой бани не отличается от других случаев, за исключением того, что сваи должны быть забурены в дно водоёма не менее чем на 1.5-2 метра (соответственно, к этому нужно добавить глубину на данном месте, и уклон берега).

Плюсы и минусы

Строительство бани на опорах винтового типа пользуется заслуженной популярностью.

Такие основания намного экономичнее обычных. При возведении бани опоры можно установить за 1-2 дня.

Монтировать опоры можно вдвоем, специальное оборудование не потребуется. Устанавливать сваи можно на участках любой сложности.

Возможно выполнить строительство на лесных полянах, между деревьями. Расчищать площадку и удалять кустарники не нужно.

Информация. Вынимать грунт, убирать строительный мусор, который остается после строительства обычного фундамента, из-под свайного основания не обязательно. Это значительно сэкономит силы.

Свайно-винтовой фундамент отлично подходит для строительства бани на почвах, водоносные слои которых находятся на высоком уровне. Также можно установить опоры на слабых грунтах. Винтовые сваи обеспечивают высокою степень устойчивости основания, ведь они, опускаясь вниз, достигают твердых слоев грунта.

Достоинством такого фундамента можно назвать то, что к бане на винтовых сваях всегда можно сделать пристройку, которая не будет «гулять» из-за того, что имеет отдельное основание.

Опоры винтового типа отличаются отличной несущей способностью. Стоит отметить, что при их установке грунт не изменяет свою структуру, только становится более плотным. Лопасти, которыми оборудованы сваи, равномерно распределяют нагрузку. Первыми их решили использовать советские инженеры. Такие элементы конструкции способствуют сопротивлению морозному пучению.

Внимание! Достоинством винтового фундамента является практически полное отсутствие усадки. Это означает, что возводить баню или любую другую постройку можно сразу после завершения установки опор.

Строительством можно заниматься в любое время года. Основание получается долговечным, оно прослужит не менее 100 лет. Возможно выполнять установку бани на сваях под ключ около инженерных коммуникаций.

Достоинства такого типа фундамента неоспоримы, но технология имеет и ряд недостатков. Главным можно назвать то, что сваи выпускают из металла. Этот материал подвержен коррозии, поэтому важно выбрать компанию-производителя, которая при выпуске опор строго придерживается технологии изготовления.

Важно! Если на участке каменистый грунт, обычные сваи для мягкой почвы не подойдут. Монтаж на скалистых участках возможен только с использованием спецоборудования, или специальных видов свай. Но это существенно увеличивает стоимость строительства.

Установив опоры винтового типа, можно возвести только постройку без подвала. Впоследствии его можно достроить, но его утепление потребует существенных финансовых вложений. Это приведет к тому, что стоимость свайного фундамента сравняется с ленточным.

Ниже Вы можете посмотреть видео о плюсах и минусах винтовых свай, и фундамента из них:

Процесс изготовления

Прежде всего необходимо провести разметку площадки, определиться с количеством и расположением точек установки свай- в этих местах установить колышки. Перед монтажом опор важно проверить диагонали, углы. Тщательно контролируется и расстояние между опорами.

На начальном этапе винтовые сваи вкручивают в грунт. В местах, где они будут установлены, следует заранее сделать ямки глубиной 10-15 сантиметров.

Опоры ввинчивают в почву с помощью штанги, при этом важно контролировать вертикальность входа элемента в почву. Углубление проводится до тех пор, пока опора не достигнет уровня, на котором почва не замерзает зимой.

После того, как элементы будут завинчены в землю, верхние концы опор необходимо выровнять. Для этого используется шлифовальная машина, с ее помощью легко обрезать лишние трубы. После этого внутрь изделий должна быть залита бетонная смесь, это позволит повысить прочностные характеристики труб и значительно снизить скорость коррозии металла.

На заключительной стадии монтажа необходимо взять металлические пластины. Лучше всего использовать изделия, толщина которых составляет 10 мм. Их приваривают к каждой опоре так, чтобы они выходили за пределы стойки с каждой стороны, выступая на несколько сантиметров. Фундамент для каркасной бани на винтовых сваях (своими руками или силами подрядчика) делается точно так же.
Между собой опорные элементы могут быть соединены с помощью специальной конструкции, она получила название ростверка.

Чаще всего его делают из бетона, но может быть использован и металлопрокат, и железобетон. Конструкции делают сборными и монолитными.

Кроме того, фундамент на сваях для бани можно сделать из готового набора опорных элементов, они есть в продаже в строительных магазинах.

Если есть свободные средства, монтаж можно поручить специалистам.

Баня из бруса

Количество возводимых построек такого типа значительно увеличилось в последнее время. Работа может выполнена своими руками, скорость возведения фундамента для бани на винтовых сваях очень высокая.

Важно! Все опоры перед погружением в грунт, если они были сделаны из металла, необходимо обработать антикоррозийным средством. Это значительно увеличит срок их службы.

Процесс ввинчивания сваи в почву будет упрощен, благодаря наличию специальных лопастей на остром конце сваи. Изделия нужно ввинтить в почву.

Выполняя расчет фундамента для бани, необходимо учитывать СП 24.13330.2011, кроме того, может быть использована редакция СНиП 2.02.03-85. Если самостоятельно сделать расчеты затруднительно, то стоит обратиться к проектировщику. Элементы фундамента должны быть приобретены с учетом рекомендации специалиста.

Как сделать слив?

При устройстве фундамента для бани важно сделать слив. Поскольку баня будет установлена на винтовых сваях, то обычный слив с гидрозатвором не подойдет — зимой вода в нем будет замерзать.

Слив нужно спланировать так, чтобы вода в нём нигде не могла скапливаться. Для этого можно использовать обыкновенную канализационную пластиковую трубу диаметром 40 или 50мм, закрепив её, например, на металлическую ленту для монтажа гипсокартона или на другой крепеж через каждые 50-70см трубы, к нижней обвязке бани или к черновому полу.

Внимание! Минимально допустимый уклон для отвода воды — 1:30, то есть примерно 3-3.5см на 1 метр трубы.

Чтобы через слив  под баню на винтовых сваях не поступал холодный воздух, есть очень простой, проверенный и дешевый способ- положить на сливное отверстие резиновый мяч диаметром 40-60мм. Когда туда будет поступать вода, мячик будет всплывать, и выпускать её. А когда водой не пользуются, не даст холодному воздуху проникнуть в помещение.

Как сделать обвязку

Когда винтовые опоры будет установлены, их нужно скрепить балками. В результате будет получена жесткая конструкция, которая носит название ростверка (обвязки). Она выполняет роль перекрытия, находясь между баней и фундаментом.

Ростверк делают из брусьев, для их соединения используют скобы и металлические уголки. К опорам обвязку крепят на болты или саморезы. Под перегородки и лаги в брусе делают запилы. Благодаря обвязке(ростверку) вес постройки распределяется на фундамент равномерно. Поскольку на ростверк оказывают влияние многие факторы окружающей среды, его нужно защищать.

Между фундаментом и брусом необходимо положить гидроизоляцию. Этот же материал помещают между обвязкой и стенами. Все открытые места бруса необходимо покрыть мастикой, это защитит обвязку от гниения.

Выводы

Несмотря на кажущуюся сложность, рассчитать и соорудить фундамент для бани на винтовых сваях своими руками не так сложно, по сути, это один из самых легких в исполнении видов оснований. А купить или изготовить самому сваи под баню, чтобы затем их установить, сможет даже не специалист.

rubanya.com

Баня на сваях своими руками

Время от времени строители сталкиваются с проблемой неустойчивости грунта. Это может привести к тому, что смещение верхних слоев повлечет за собой частичное или полное разрушение какой-либо постройки. Чтобы такого не произошло, нужно заранее продумать устройство фундамента. В этой статье мы расскажем, как строится баня на сваях своими руками.

Что такое свайный фундамент

Схема свайного винтового фундамента

Если говорить просто, то свайный фундамент представляет собой определенное количество столбов, которые утоплены на глубину промерзания грунта. Своим основанием они упираются в надежный слой, который и является основой. Такое устройство дает возможность возводить полноценные сооружения даже на территориях вечной мерзлоты.

Виды фундаментов

Виды свайных фундаментов

Все виды фундамента на сваях можно условно разделить на четыре основных вида.

  • На винтовых сваях. Этот вариант приобретает все большую популярность. Сваи изготавливаются из металлических труб, на концах которых находятся специальные буры. Для их установки не требуется дополнительного оборудования. При помощи рычагов опора просто вкручивается в грунт на необходимую глубину до устойчивого слоя. Сам бур также выполняет функцию опоры, благодаря площади лопастей.
  • На забивных сваях. Этот вид свай представляет собой готовую железобетонную, металлическую или деревянную конструкцию, которая обычно имеет заостренный конец. При помощи специальных промышленных молотов или вибраторов столбы погружаются на необходимую глубину.
  • На сваях-оболочках. В этом случае процесс монтажа начинается с забивания в землю металлической трубы большого диаметра (0,8‒1,6 м, в некоторых случаях может быть больше). В некоторых случаях стабилизатором может служить сам грунт либо же он вынимается из трубы, а в середину устанавливается армирующая сетка и заливается раствор бетона.
  • На набивных сваях. При помощи специального оборудования производится обжим грунта на необходимую глубину. Затем в скважину опускают металлический каркас, и всё заливается бетоном.
  • На буровых сваях. Буром изготавливают отверстие в грунте. Основание расширяется до формы «пятки». После этого укладывается сетка из арматуры и заливается бетонным раствором.

Обратите внимание! Сваи могут быть висячими – в этом случае их поверхность выполнена таким образом, чтобы было хорошее сцепление с грунтом. А также сваи-колонны или опорные – в этом случае свая погружается до твердых пород, которые и служат для того, чтобы обеспечивать устойчивость.

Преимущества свайного фундамента

Винтовые сваи зимой

Если сравнивать фундамент на сваях с обычным ленточным вариантом, то есть несколько основных преимуществ.

  • Меньшая стоимость всего проекта.
  • Высокая скорость монтажа.
  • Применение на сложных грунтах.
  • Некоторые виды свай могут быть установлены даже в зимнее время.
  • Исключается необходимость обширных работ по выборке грунта.
  • Неподверженность к пучению грунта.
  • Возможность свободного распределения нагрузки методом подбора количества свай.
  • Нет необходимости изоляции от влаги.
  • Простота обслуживания.
  • Если используются забивные или винтовые сваи, то можно сразу же приступать к возведению стен.
  • Простота подвода различных коммуникаций.

Обратите внимание! Винтовые металлические сваи подвержены коррозионному воздействию со стороны грунтовых вод. Очень важно перед монтажом обработать их специальным составом, который исключит окисление.

Изготовление фундамента

Завинчивание свай вручную

Если вы обладаете достаточными средствами, тогда перед вами открыты пути к изготовлению любого из перечисленных выше вариантов. Если все будет возводиться своими силами, без применения дополнительной техники, тогда оптимальными будут два – винтовой фундамент или на буровых сваях.

Для того чтобы изготовить основание на винтовых сваях, необходимо следующее:

  • Приобрести нужное количество свай. Исходить можно из условия их монтажа с расстоянием 1,2 м. Оно может отличаться в зависимости от веса конструкции.
  • Производим уборку и разметку территории, на которой будет осуществляться строительство.
  • Намечаем места расположения свай.
  • Выкапываем ямы глубиной от 30 до 50 см.
  • В них вставляем сваю. В специальное отверстие на верхней части сваи устанавливаем рычаг.
  • Погружаем до необходимого уровня. Для этого просто проворачиваем сваю. Обычно степень заглубленности составляет от 1,5 м. Все будет зависеть от конкретного грунта.
  • Отслеживайте вертикальную плоскость. Чтобы это было легче делать, можно взять один или два уровня с магнитной основой и прикрепить его на металлическую трубу, будущую сваю.
  • После того как опоры будут находиться в заданном положении, необходимо выровнять их высоту. Для этого выбираем одну из них и при помощи рулетки и мелка размечаем и укорачиваем. Используя деревянную балку и уровень или правило с уровнем, переносим метку высоты на остальные сваи и обрезаем их до нужного размера.
  • На верхний торец наваривается небольшая площадка. Она необходима, чтобы было легче закрепить будущий брус. Размеры квадрата могут быть, например, 200×200 мм.
Самодельная винтовая свая

Обратите внимание! Винтовые сваи можно изготовить самостоятельно. В этом нет ничего сложного, если вы имеете навыки работы со сварочным аппаратом. Понадобится металлическая труба. Ее диаметр должен быть больше 80 мм. Все будет зависеть от того, какой грунт в вашей местности. При помощи болгарки из нижней части трубы необходимо вырезать часть так, чтобы получилось четыре треугольника. Дальше они загибаются, чтобы получился конус, и провариваются, потом швы зачищаются болгаркой. Для лопастей можно использовать специальные заготовки или вырезать окружность из металла диаметром 6‒8 мм. В ней изготавливается отверстие диаметром равным диаметру трубы. Далее необходимо с одной стороны прорезать радиус и разогнуть края, чтобы они не были в одной плоскости. Окружность устанавливается на трубу и обваривается.

Изготовление буронабивных свай

Если вы решили, что в вашем варианте лучшим решением будут буровые сваи, тогда последовательность действий будет следующей:

  • Используя ручной бур, следует изготовить отверстия под будущие сваи. Обычно диаметр такого инструмента может составлять 30 см. Углубляться следует на расстояние, которое будет ниже уровня промерзания грунта минимум на 50 см.
  • Далее, при помощи дополнительного инструмента необходимо немного увеличить основание отверстия.
  • Используя листы рубероида, бикроста или полиэтиленовой пленки необходимо окутать стенки скважины. Это важно сделать, чтобы будущие опоры не подвергались пучению грунта.
Закладка арматуры
  • В отверстие опускается арматура по всей длине, ее диаметр может быть 8‒12 мм.
  • Готовится бетонный раствор. Для него лучше применять цемент марки М350 и выше.
  • Бетон заливается внутрь скважин. После этого его необходимо хорошо утрамбовать при помощи вибратора, чтобы образовалась монолитная конструкция.
  • Для того чтобы сваи возвышались, необходимо изготовить опалубку. Для этих целей можно применять трубы соответствующего диаметра, которые нужно немного заглубить в грунт.

Обратите внимание! В некоторых случаях все сваи объединяют между собой не деревянным основанием, а бетонным. Для этого между сваями вырывается небольшая траншея, делается основание из песка или щебня, которое хорошо трамбуется. После этого выставляется опалубка и заливается ленточный незаглубленный фундамент. Преимуществом такого решения является то, что определенно упрощается возведение стен из кирпича.

Основная конструкция

Конструкция фундамента Буронабивной свайный фундамент для бани

После того как основание было заложено и в случае с бетонными сваями выстоялось необходимый период, можно приступать к дальнейшим работам.

  • Чтобы исключить необходимость постоянно вычищать сорняки и другие растения из-под бани, можно сделать насыпь из песка. Осуществить это реально следующим образом: по всей площади укладываются листы рубероида с нахлестом около 10 см. Наверх засыпается слой песка в 15‒20 см. При помощи трамбовки производится уплотнение. В завершение процесса можно пролить водой.
  • Устанавливаем основание для стен – ростверк. Для него нам понадобятся бревна размером от 15×15 см, если общий вес здания будет значительным, то не пожалейте и возьмите брус 20×20 см. Размер будет соответствовать длине всех стен и перестенков.
  • Если наш фундамент изготовлен из бетонных свай, тогда под древесину необходимо уложить гидроизоляцию. Для этих целей подойдет плотная строительная пленка, бикрост или рубероид.
  • Сначала бревна просто укладываются для того, чтобы изготовить стыки, а также подогнать окончательно по размеру.
  • Для того чтобы соединить их между собой, необходимо выполнить углубление на торце, глубина которого будет равен половине ширины бревна, а ширина стыка будет соответствовать ширине бревна, которое будет укладываться.
  • Закручиваем по одному саморезу во внешние углы и проверяем диагонали, при необходимости смещаем, чтобы достичь одинаковых значений.
  • После подгонки укрепляем при помощи второго самореза. На внутренний угол лучше закрепить металлический уголок.
  • Если наши сваи выполнены из металла, тогда крепить ростверк необходимо к площадкам, которые были наварены. Вначале просверливаются отверстия и снизу закручиваются саморезы. В бетонные сваи крепление производится при помощи анкерных болтов.

Обратите внимание! На этом этапе можно позаботиться о подводе коммуникаций, а также сливе воды из моечной. Можно заложить канализационные трубы и вывести их к месту будущего расположения ямы. Есть другой вариант: забетонировать небольшую площадку прямо под моечной, сделав небольшой уклон. Таким образом, вода, стекая через трап, будет попадать на это основание и стекать в яму.

Возводим стены и крышу

Возведение стен

На сваях можно возводить строение любой сложности. Можно сделать баню из сруба, но более простым вариантом будут каркасные стены. Чтобы приступить к делу, нам понадобится обрезная доска с размерами 150×50 мм или 150×100 мм, все будет зависеть от того, какое основание вы выбрали.

  • Определяемся с высотой нашей будущей бани, а также с тем, какая будет крыша. Если она будет односкатной, тогда балки с одной стороны можно сделать большими по длине. Если вы запланировали двускатную – все делаются одной длины.
  • Для угловых опор можно использовать брус 150×150 мм или 150×200 мм. Лучше крепить их шиповым методом, а не просто уголками. Для этого делается небольшой выступ на торце (минимум 50×50×50 мм) и вставляется в соответствующее отверстие. После этого можно установить два металлических уголка. Чтобы они оставались в вертикальном положении, монтируется временная укосина.
  • С шагом в 60 см монтируется обрезная доска, о которой говорилось выше. Если наши опоры находятся на расстоянии 1,2 м, то каждая вторая вертикальная стойка будет попадать на сваю, что будет гарантировать высокую устойчивость. Доски крепятся при помощи уголков к ростверку. Между ними устанавливаются подкосины.
  • Устанавливаем верхнюю обвязку, которая соединит все наши балки между собой.
  • Можно приступать к монтажу пола. Для этого при помощи металлических уголков закрепляем лаги. Они могут находиться как между бревнами ростверка, так и поверх них. На нижнюю грань лаг набиваем обрезную доску. Таким образом, мы получим углубления, в которые можно будет уложить гидроизоляцию, утеплитель, а потом сверху нашить доску, листы фанеры или ОСБ.
Делаем крышу
  • Монтируем потолочные балки и собираем стропильную систему для нашей будущей крыши. Делаем обрешетку под тот вид материала для настила, который заложен в нашем проекте.
  • В качестве кровельного настила можете применять то, что будет вам по карману. Чаще всего такие сооружения накрывают металлочерепицей или профнастилом.
  • С наружной стороны стены можно зашить влагостойкой ОСБ плитой, вагонкой или сайдингом. Дальше укладывается гидроизоляция из пленки, утеплитель (это может быть минеральная вата, опилки или пенопласт), паробарьер – фольга.
  • Потолок можно подшить к балкам, которые были уложены ранее. Далее с чердачной стороны укладываем паробарьер из фольги, а в качестве утеплителя применяем минеральную вату. Хорошо, если вся эта конструкция будет сверху дополнительно обтянута пленкой, чтобы вата не разлеталась.
  • Внутренняя отделка производится при помощи деревянной вагонки.
  • Для бани большого размера лучше использовать печь из кирпича. Если помещение маленькое, то электрического варианта будет вполне достаточно.

Обратите внимание! Если печь будет достаточно массивная, то было бы хорошо заранее позаботиться о том, чтобы в месте ее расположения тоже была отдельная свая. Это будет хорошим фундаментом для печи.

Если вы выберете именно такой метод возведения своей бани, то будьте уверены, что ваше строение получиться очень надежным, независимо от того, какие грунты преобладают в вашей местности.

Видео

В этом виде рассказывается о строительстве бани на винтовых сваях:

Фото

Винтовые сваи Основание из швеллера Строительство деревянной бани на склоне Свайный фундамент для маленькой бани Возведение кирпичного цоколя Баня на деревянных сваях из деревни Ведерки

Последняя редакция: 23.04.2016 Автор: Александр Чалый

kaksdelatbanyu.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
