Как утеплить и гидроизолировать скважину из жб колец – Как утеплить скважину на зиму своими руками: обзор и особенности применяемых технологий. Как утеплить кессон из бетонных колец

способы и материалы. Ремонт гидроизоляции колодца

Строительство колодца всегда сопровождается защитой и укреплением стенок водонепроницаемыми материалами. Если в основе конструкции лежат железобетонные кольца, то они проявят надежность, долговечность и гигиеничность, ведь материал не способствует возникновению бактерий. Система предохранит внутреннее пространство от просачивания грунтовых и поверхностных вод, но только в том случае, если будет достаточно защищена. Поэтому на этапе строительства обязательно должна быть осуществлена гидроизоляция колодца из бетонных колец.

Необходимость проведения работ

Бетон не разрушается от воздействия влаги. В качестве основной особенности этого материала выступает то, что он хорошо пропускает воду, если не был гидроизолирован. Из-за этого свойства конструкции будут подвергаться воздействию влаги, соприкасаясь с мокрым бетоном, сюда можно отнести металл и древесину. Ржавчина будет разрастаться по арматуре, деформируя ее и делая менее прочной. Это и становится причиной разрушения всего сооружения.

Осуществлять гидроизоляцию колодца из бетонных колец нужно, чтобы исключить способность материала поглощать влагу. Железобетонные кольца подвергаются такой защите ещё на этапе производства. Обычно поставщики используют следующие способы гидроизоляции:

• конструктивную;
• технологическую;
• использование гидростойкого цемента.

Первая методика предусматривает обработку изделий водоотталкивающими веществами после изготовления. На этапе производства применяется технологическая гидроизоляция, сюда следует отнести технологию уплотнения бетона, который еще находится в формах. Материал подвергается центрифугированию, вибропрессованию и вакуумному удалению лишней влаги.

Влагозащиту можно обеспечить ещё и методом добавления в бетон разных гидрофобизаторов. Данные ингредиенты начинают работать после застывания бетона, разбухают и закупоривают поры и микротрещины. Это обеспечивает бетону способность противостоять воздействию влаги. Эти меры способствуют удорожанию железобетонных колец, но если вы решили сэкономить на кольцах, то важно загерметизировать швы и стыки между элементами конструкций. Это позволит обеспечить длительную защиту от гниения, коррозии, плесени и грибка.

Материалы для гидроизоляции

Гидроизоляция колодца из бетонных колец может предусматривать использование одного или нескольких материалов. Классифицировать их можно по внутреннему и внешнему назначению. Последний вариант предполагает использование глиняного замка, но данный способ нельзя назвать единственным. Внутренняя изоляция – это обработка следующими разновидностями материалов:

• инъекционными;
• проникающими;
• обмазочными.

Перед тем как будет осуществлена гидроизоляция колодца из бетонных колец, важно правильно определить способ защиты, который зависит от степени минерализации грунтовых вод. Некоторые технологии частный застройщик не имеет возможности выбрать, ведь они предусматривают использование специального оборудования.

Способы гидрозащиты: инъекционная гидроизоляция

Размеры бетонных колец – это не единственное, что важно выбрать для правильной работы системы. Нужно обеспечить еще и гидрозащиту. Инъекционные материалы – это тот случай, когда стоит обратиться за помощью к специалистам. Гидроизоляция такого рода – дорогое удовольствие, зато ее не придется делать повторно, ведь материал готов прослужить ровно столько, сколько вся конструкция будет эксплуатироваться.

Полимерные составы закачиваются внутрь материала, закупоривают трещины и поры. В качестве преимуществ данного способа влагозащиты выступают:

• возможность использования для изоляции новых конструкций;
• возможность ремонта гидроизоляции колодца;
• отсутствие необходимости подготовки поверхности;
• возможность ликвидировать фонтанирующие и напорные течи.

Однако такая гидроизоляция колодца от грунтовых вод имеет и некоторые недостатки, среди них следует выделить высокую стоимость и необходимость использования насосного оборудования высокого давления.

Использование проникающих материалов

Данная методика является примером уникального принципа, когда сила воды используется для защиты от атак. Частицы гидрофобизаторов кристаллизуются под воздействием воды и закупоривают поры. С повышением влажности влагозащита становится надежнее, ведь гидроизоляция твердеет гораздо быстрее. Для проведения таких работ можно использовать следующие виды материалов:

• «Ремстрим-Т».
• «Инфильтрон-100».
• «Пенетрон».
• «Пенекрит».

Твердые эластичные обмазочные материалы

Использовать данное решение можно для гидроизоляции колодцев, бассейнов и фундаментов. Нанесение осуществляется на подготовленные основания, а после материал оставляется до момента высыхания. После этого гидроизоляция обретает:

• эластичность;
• высокую прочность на разрыв;
• устойчивость к воздействию пониженных температур.

Наиболее популярным решением на отечественном рынке выступает испанский продукт «Текмадрай Эласт», который представляет собой двухкомпонентное покрытие. Продукция DuPont тоже хорошо зарекомендовала себя, как и итальянский Mapei. Если вы хотите сэкономить, то следует приобрести российскую гидроизоляцию «Растро», которая обойдется дешевле зарубежных аналогов. Гидроизоляция швов колодца может быть выполнена с помощью герметика в виде ленты, например Rubber Elast.

Технология гидроизоляции колодца снаружи

При строительстве колодца обычно проводятся мероприятия по наружной гидроизоляции. Если речь идёт о необходимости защиты старой конструкции, то придётся осуществить довольно большой объем земляных работ. Для этого обычно используются рулонные материалы, например, рубероид. Однако можно применить и проникающую защиту.

Поверхность следует подготовить. Внешние стенки конструкции максимально открываются. Вокруг колодца для этого следует выкопать землю на 4 м в глубину. Основание очищается от загрязнений. Если предстоит работать со старой конструкцией, то вы можете увидеть некоторые части арматуры, которые успели обнажиться за время эксплуатации. Их следует почистить и обработать антикоррозионным составом.

Если проводится ремонт гидроизоляции колодца, то стенки необходимо покрыть грунтом, можно использовать «Бетонконтакт» или битумно-резиновый состав, которые хорошо зарекомендовали себя, как и цементно-песчаный раствор, к которому добавляется клей ПВА. Состав оставляется до высыхания, а после на него наносится битумная или гудроновая мастика. На ее поверхность наклеивается рубероид, швы между листами следует промазать мастикой. При выборе проникающей изоляции следует отказаться от этапа грунтования стенок. Их смачивают и промазывают «Пенетроном», оставляя на трое суток для высыхания. Поверхность периодически следует увлажнять.

Внутренняя гидроизоляция

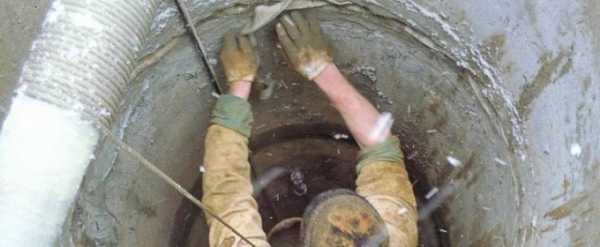

Гидроизоляция колодца изнутри должна быть начата после откачивания воды. Важно следить за тем, чтобы уровень не поднялся, пока работы не будут завершены. Внутренние поверхности очищаются с помощью металлической щетки, важно снять грязь, мох и рыхлый бетон. Щели и стыки следует вычистить и углубить, только после можно приступать к гидроизоляционным мероприятиям.

Если во время этого открылись протечки, то их можно заделать их Aquafix или аналогами данного вещества. Для щелей отлично подходит ремонтный состав Megacret-40. Как только слои высохнут, стенки колодца необходимо увлажнить и нанести гидроизоляционные материалы с использованием широкой кисти. Технология предполагает соблюдение СНиП, гидроизоляция колодца из бетонных колец согласно правилам наносится первым слоем на увлажненную поверхность. Второй слой следует наносить без увлажнения. Сутки уйдут на застывание материалов, в это время важно следить за тем, чтобы вода не поднималась.

Дополнительно о гидроизоляции битумными материалами

Гидроизоляция колодца из бетонных колец битумной мастикой осуществляется довольно часто. Эта технология наиболее подходит для наружной защиты. Поверхность подготавливается, очищается и покрывается грунтовкой, которая будет способна обеспечить хорошую степень сцепляемости. Для канализационных и технологических сооружений можно использовать состав из трех частей бензина и части битума. Для того чтобы добиться высокого качества гидроизоляции, швы дополнительно следует проклеить бентонито-каучуковой лентой. Взамен иногда используется лента CeresitCL 152.

После высыхания можно начинать ремонт колец, заделать сколы, трещины и выбоины. Для этого следует использовать цементный раствор. Поверхность после этого ещё раз грунтуется, обмазывается гудронной мастикой, ведь битумная может растрескаться, после можно приступать к наклеиванию рулонной гидроизоляции в 3 слоя. Все швы и стыки рекомендуется обработать мастикой и засыпать грунтом. Вокруг бетонного колодца после проседания почвы лучше сделать отмостку.

Заключение

Перед началом работ по устройству канализации вы должны ознакомиться с тем, каковы размеры бетонных колец. Например, диаметр зависит от разновидности конструкции и может изменяться от 70 до 200 см. Что касается высоты, то в среднем она равна 50 см. Но параметры колец – не единственное, что следует учесть перед установкой колодца. Важно соблюсти еще и СНиП 3.05.04-85, в которых прописаны рекомендации по гидроизоляции.

fb.ru

» Гидроизоляция колодца из бетонных колец своими руками

Любая система водоснабжения и отведения стоков требует максимальной защиты от протечек и проникновения грунтовой влаги в резервуары. Особенно остро встает вопрос гидроизоляции при сооружении колодцев из бетонных колец, являющихся частью автономной канализации или источником питьевой воды.

Для канализационных резервуаров крайне важно сохранять изолированность системы, ведь протечки могут существенно ухудшить состояние почв и подземных водоемов в районе установки колодцев. Именно поэтому гидроизоляция и герметизация сооружений из бетонных колец остается одной из важнейших задач при их установке и техническом обслуживании.

Специфика дополнительной обработки

Возведение колодца из сборных бетонных элементов востребовано при устройстве точки забора технической или питьевой воды или канализационной системы. В первых двух случаях особенно опасны протечки грунтовых вод внутрь резервуара, так как качество воды в нем резко ухудшается.

Питьевой источник

Поверхностные воды менее пригодны для использования, ведь они более загрязнены мелкими частицами грунта и песка, а также различными микроорганизмами. При попадании даже небольшого количества такой воды в систему питьевого водоснабжения организму человека может быть нанесен существенный вред.

Сточные воды

В случае канализационных систем гидроизоляция помогает защитить окружающую среду от проникновения неочищенных стоков. Помимо большого количества органики такие воды являются источником болезнетворных бактерий, что негативно сказывается на здоровье людей и жизнедеятельности растений.

Обновление изоляционного слоя

Основная обработка бетонных колец выполняется на этапе строительства колодца, ведь бетон сам по себе является проницаемым для влаги материалом. Признаками для обновления покрытия могут послужить:

• быстрое и чрезмерное наполнение канализационного резервуара;
• заметное смещение элементов относительно друг друга;
• наличие взвеси в воде, отобранной из колодца.

При возникновении подобных явлений требуется немедленное обновление гидроизоляции и герметизация швов.

Материалы для обработки

Выбор способов защиты от проникновения влаги во многом определяется спецификой самого сооружения и свойствами бетонных колец как основных его элементов. Фактически подобную обработку можно разделить на два блока:

• обработка поверхности сборных элементов;
• защита и уплотнение швов и мест соединений с трубопроводом.

В первом случае чаще всего используются различные мастики и обмазочные материалы. А для работы со швами и отверстиями дополнительно применяют специальные строительные клеи или растворы с введением гидрофобизирующих добавок.

В последнее время все чаще для защиты сооружения применяется метод набрызг-бетонов. Такой подход позволяет покрыть конструкцию равномерным слоем минеральной смеси. Также все большей популярностью пользуются специальные мембраны, надежно защищающие конструкцию от протекания.

Обмазочные и рулонные материалы

Наиболее популярными и простыми в использовании являются разнообразные мастики на основе битума, жидкой резины, полимеров и их композитов. Чаще всего они применяются для наружной обработки. Для колодцев, обеспечивающих водоснабжение, применение подобных материалов изнутри нежелательно из-за возможности постепенной эмиссии вредных веществ композитов в питьевую или техническую воду.

Гидроизоляция подобными составами проводится в несколько слоев с использованием дополнительных нетканых армирующих сеток из полиэфирных волокон.

Мастики, краски и жидкие резины после полимеризации обеспечивают дополнительную герметизацию не только швов и мест соединений, но и всей поверхности бетонного кольца. Закрытие пор материала препятствует постепенному проникновению влаги.

Рулонные материалы, выполненные на мягком каркасе, прекрасно подходят для обработки поверхности колодца. В зависимости от типа их крепления такие композиты используются самостоятельно или в комплексе с мастиками. Обработку подобными композитами несложно выполнить своими руками, что делает их лидерами среди гидроизоляционных материалов.

Полимерные мембраны

В последнее время все более востребованными становятся разнообразные пленочные материалы с ограниченной проницаемостью. Гидроизоляция подобными композитами облегчается наличием клеящего слоя, упрощающего крепление мембраны.

Такие пленки позволяют полностью исключить возможность проникновения влаги внутрь колодца, выполненного из бетонных колец. Причем они прекрасно справляются и с защитой швов.

Но мембраны неспособны самостоятельно справиться с герметизацией всех стыков и соединений, поэтому часто применяются совместно с полимерными мастиками. Кроме того, необходимо помнить, что любое повреждение поверхности пленки приводит к полной потере эффективности ее в качестве гидроизоляции.

Смеси на основе минерального вяжущего

Технология подачи смеси предполагает наличие специальной установки, создающей избыточное давление. Благодаря подобному способу нанесения материал равномерно распределяется по всей поверхности бетонных колец, заполняя швы между ними и различные дефекты поверхности.

Такой способ гидроизоляции и герметизации можно применять как изнутри, так и снаружи. При правильном подборе состава смеси и профессиональном нанесении защитный слой не требует дополнительной обработки.

В случае устройства покрытия внутри колодца для питьевой воды лучше всего дополнительно изолировать его любой подходящей краской или мембраной. Такая система позволит полностью защитить воду от проникновения различных веществ.

Технология нанесения защитного слоя

Гидроизоляция колодца, выполненного из железобетонных колец, может существенно отличаться в зависимости от времени ее проведения. Так на этапе возведения резервуара подготовка заключается только в очистке поверхности от пыли и различных загрязнений.

В случае работы с действующим колодцем требуется обеспечить полное освобождение резервуара, его просушку и очистку. При выполнении гидроизоляции и обработки швов своими руками лучше всего выбирать наиболее простые в исполнении методы защиты, например, мастики и обмазочные материалы, а также их сочетание с мембранами.

Подготовка поверхности

После осушения колодца вся его поверхность очищается от старого гидроизоляционного материала, а также остатков грунта, песка и пыли. Для улучшения адгезии выбранного композита всю площадь резервуара можно покрыть специальными грунтовками.

Расстояние между соседними кольцами очищается от старого раствора и дополнительно грунтуется. Нельзя забывать, что именно в местах стыков может происходить основная утечка стоков или просачивание поверхностных вод внутрь резервуара.

При первой обработке необходимо только тщательно очистить поверхность всего резервуара и дополнительно прогрунтовать.

Нанесение изоляционных композитов

Любой обмазочный материал наносят в 2 или 3 слоя, обеспечивая их надежное крепление за счет дополнительного армирования полиэфирным волокном. Для первичного нанесения в композит вводят 4 массовых части бензина, уайт-спирита или другого разрешенного растворителя на 1 часть мастики. Приготовленный материал лучше всего наносить кистью или валиком.

Через 2 — 4 часа после нанесения перед полной полимеризацией на поверхность гидроизоляции укладывается армирующее полотно и наносится второй слой композита. Разведение его уже не требуется, поэтому мастику лучше всего нагреть и наносить шпателем. В результате второй слой проникает в первый, а полиэфирные волокна обеспечивают надежное крепление изоляционного материала.

После нанесения второго слоя в течение 2 часов по поверхности композита проходятся специальным роликом с шипами для удаления защемленного воздуха.

Мембраны и пленки выпускаются с уже нанесенным клеящим слоем, поэтому их необходимо только прижать к поверхности и разгладить для удаления зажатого воздуха. Их крепление выполняется после того, как нанесенная мастика затвердела, то есть через 24 часа после нанесения обмазочных композитов.

Чаще всего мембраны используются для защиты внутренней поверхности колодца от эмиссии органических веществ из слоя гидроизоляции. Такая обработка необходима для резервуаров, обеспечивающих водоснабжение.

Защита швов и стыков

Обработка швов ведется до нанесения слоя гидроизоляции по всей поверхности колодца. После сборки отдельных колец швы дополнительно заделываются классическим раствором из 1 массовой части цемента и 3 частей песка с введением 1 – 2 % жидкого стекла или 0,1% кремнийорганического гидрофобизатора. Подобная обработка обеспечивает дополнительную защиту пространства между кольцами.

Отверстия под водопроводные трубы обрабатываются в самом конце. Гидроизоляция этих элементов выполняется в несколько этапов, после установки соединительных муфт.

Изоляция основания

Канализационные колодцы для приемки сточных вод и первичного осаждения необходимо дополнительно защитить у основания. Важно провести гидроизоляцию и герметизацию швов именно в месте соединения первого кольца и бетонного постамента. Внимание к основанию позволит избежать протечек стоков и защитит почву и грунтовые воды от заражения болезнетворными бактериями.

Тщательно выполненная защита колодца обеспечит длительную службу всего сооружения, а также существенно упростит его техническое обслуживание.

tehno-beton.ru

Как утеплить кессон из бетонных колец

≡ 27 Апрель 2016 · Рубрика: Обустройство

А А А Размер текста

Самостоятельная установка бетонного кессона для скважины

На начальных этапах постройки собственного дома, его владелец задумывается о том, где он будет брать воду. Ведь даже для заливки фундамента постройки, ее нужно много. Первая мысль, которая приходит в голову – бурить скважину. Вместе с этим, понадобится установить насос, трубы и бетонный кессон, чтобы получить рабочий трубопровод. Внимание нужно уделить и обустройству источника воды — устью скважины. Разведение труб по участкам трубопровода должно находиться ниже глубины, на которой почва промерзает. Если не выполнить это условие, то вода при нулевой температуре замерзнет, и трубы лопнут. Соответственно, насос тоже сломается, и система станет неработоспособной. Чтобы этого избежать, понадобится установка кессона из бетонных колец.

Что такое кессон: виды и устройство

Кессон – это непроницаемый бак в 2 метра глубиной, служащий дополнительным помещением для скважины. Кессон может быть из пластика, стали, металла, кирпича или бетона. Форма тоже может быть разной: круглой, квадратной и прямоугольной. Он устанавливается на обсадную трубу источника воды, а сверху у него люк, для полноценного доступа к скважине. Кессон должен быть утеплен гидроизоляцией, для предотвращения замерзания воды.
Оборудование, установленное внутри кессона:

• Насос;
• Запорная арматура, которая перекрывает поток среды;
• Приборы для измерения давления воды – манометры;
• Фильтры;
• Автоматика — насос, который выключается при падении давления ниже нормы;
• Бак-гидроаккумулятор.

Садоводы устанавливают в кессон дополнительный отрезок трубы, используемый для орошения грунта.

Совет! Можно обойтись и без кессона, если скважина расположена рядом с теплым помещением. В таком случае, вы сможете видеть все компоненты системы водоснабжения, но шум от их работы может помешать вам.

Основные функции кессона

Так для чего же нужен кессон?

1. Он является дополнительным местом для расположения приборов системы водоснабжения.
2. Защищает воду от промерзания.
3. Препятствует попаданию грунтовых вод и осадков, в которых могут содержаться ядохимикаты и удобрения.
4. Защищает скважину от проникновения насекомых, мелких грызунов и земноводных.

Кессоны из кирпича и бетонных колец — самые дешевые. К такому материалу понадобится еще качественная гидроизоляция. Кроме этого, железобетонные кессоны сложно устанавливать, а их герметичность со временем нарушается.
Итак, приступаем к установке бетонных колец.

Работы с землей

Устанавливать железобетонный кессон нужно в засушливый период года, потому что грунтовые воды глубоко, а сама земля — сухая.
Если у вас участок, где грунтовые воды держатся подолгу, то откажитесь от бетонных колец. Из всех материалов, у этого — самая плохая герметичность. Выберите пластик или сталь. Если вы выбрали бетон, то серьезно займитесь его гидроизоляцией.
Так как диаметр колец составляет 1,5-2 метра, то котлован в земле нужен в 2 раза больше. Запас понадобится для защиты конструкции изоляцией. Вырыть его можно руками или экскаватором. Если воды в грунте немного, то можно уменьшить котлован и оставить зазор в 20 см. Копайте так, чтобы обсадная труба былапо центру ямы.
В землю тоже нужно углубиться на 1,5-2 метра. Тогда уровень промерзания грунта окажется выше, а в кессон поместится человек во весь рост.
Со дна ямы нужно убрать всю рыхлую землю, чтобы получилось идеально ровная плоскость.

Работы с бетоном

Дно котлована следует залить бетоном марки 100. Толщина слоя — 8-12 см. Чтобы приготовить такой бетон, смешайте цемент – 25 кг, щебень – 105 л, песок – 75 л и воду – 20 литров. Пропорции отмеряйте 10-литровым ведром.
Поставьте опалубку. Ее делаем из досок и ставим их на расстоянии 20 см от будущих колец. Верхний край доски должен быть вровень с заливкой из бетона. Если подходящих досок не найдется, то забейте по периметру предполагаемой заливки небольшие гвоздики.
Заливаем в котлован бетон и разравниваем его. Оставляем на неделю для застывания.
Подрезаем трубу из скважины так, чтобы она выступала над поверхностью на 50 см. Закупориваем ее пенопластом. Укладываем на бетон гидроизоляцию, чтобы она выходила за его кромку, и соединяем ее горелкой. Вокруг трубы изоляцию прорезаем так, чтобы она плотно к ней прилегала.

Совет! Перед установкой бетонных колец на трубу скважины, нужно тщательно очистить места их стыков.

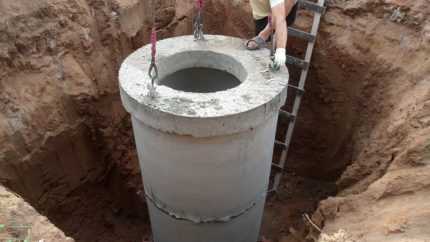

Монтаж колец

Устанавливать кольца сможет только автокран. Первое кольцо ставим на слой гидроизоляции. Все стыки между кольцом и основанием заполняем гидроизоляционной смесью. Обильно смазываем этой смесью верхний срез кольца и ставим на него следующее. Опять смазываем торец, и на второе кольцо кладем плиту перекрытия. Автокран больше не нужен.
Всю смесь, которая уйдет за пределы колец, убираем шпателем. Края кессона должны быть ровными, особенно, снаружи.
На дно колодца укладываем сварную сетку из арматуры и заливаем ее бетоном 400. Его состав: цемент – 10 л, песок – 11 л, щебень – 24 л. Толщина слоя – 12 см. Приготовленным бетоном заливаем и обод плиты. Армируйте заливку наверху колодца, чтобы предотвратить ее растрескивание.

Гидроизоляция кессона

После установки и заливки бетонных колец, можно убрать излишки гидроизоляции. Сверху на колодец нанесите праймер. Снаружи оклеиваем стенки колец изоляцией, снизу вверх. Для этого, расплавляем горелкой стыки листов и склеиваем их. Внизу кессона, стыки изоляции промазываем мастикой. Эти действия нужны для влажных грунтов.
В стене колодца просверливаем отверстие для трубы к водопроводу. Труба должна проходить прямо от обсадки скважины до места ее потребления, без стыков. Отверстие снаружи уплотняем. Используем для этого герметическую втулку или манжету.
После этого, устанавливаем в кессоне оборудование и разводим трубы через пятерник. Электрический кабель питания выводим наверх, через люк в плите.
Проверяем работу всей системы. Если все работает исправно, то можно засыпать колодец грунтом. Ваш бетонный кессон полностью готов к эксплуатации!

Сейчас можно купить кессон из любого материала, начиная от стали и заканчивая кирпичом. Можно сделать его своими собственными руками. Но суть одна: без качественного кессона, нормально функционировать скважина не сможет.

Похожие статьи по данной теме:

Тонкости обустройства скважины на воду своими руками

Как выглядит и монтируется скважинный адаптер

Делаем колодец для воды своими руками

Технология обустройства скважины бетонными кольцами

Когда бурильщики, покидая участок, оставляют торчащую из земли трубу обсадной колонны, приходит время для обустройства скважины. Для обустройства с кессоном самым дешевым способом является сооружение заглубленного колодца. Для такого обустройства используют бетонные кольца.

Схема обустройства скважины бетонными кольцами.

Оснащение и материалы

Заготавливаем все необходимое для обустройства скважины таким способом.

Список инструментов и оборудования:

• экскаватор;
• автокран;
• лопаты;
• болгарка;
• рулетка;
• пузырьковый уровень;
• бетономешалка;
• доски;
• ножовка по дереву;
• молоток;
• правило;
• гладилка для бетона;
• нож;
• валик;
• горелка;
• шпатели;
• перфоратор с коронкой.

Схема монтажа кессона из бетонных колец.

• песок;
• щебень;
• цемент;
• арматурная сетка;
• гвозди;
• вязальная проволока;
• кольца колодцев диаметром 1 или 1,5 м;
• плита перекрытия колодца;
• крышка колодца с обечайкой;
• битумная рулонная гидроизоляция;
• праймер;
• мастика битумная;
• смесь гидроизоляционная;
• проходка для бетона;
• листовой полистирол.

Земляные работы

Обустройство лучше приурочить к сезону низких грунтовых вод, когда земля сухая и плотная. Для обустройства с бетонным приямком это особенно актуально.

Общая схема скважины.

Бетонные конструкции обеспечивают худшую герметичность по сравнению со сварными металлическими или пластиковыми фабричными кессонами. Они не очень подходят для установки в местах, где подолгу держится высокий уровень грунтовых вод. Но при серьезном подходе к гидроизоляции такая конструкция оказывается более долговечной.

Вручную или экскаватором выкапывается котлован. Для возможности выполнения качественной гидроизоляции диаметр котлована должен быть на 1,5-2 м больше, чем диаметр колец. Если есть уверенность, что грунтовые воды в этом районе всегда остаются ниже дна будущего приямка, гидроизоляция может выполняться по упрощенной схеме. Тогда достаточно зазора 20 см на сторону для установки колец. Вынимать грунт нужно так, чтобы ствол скважины оказался по центру будущего приямка, так устойчивее.

Глубина в общем случае составляет 2 м. Это позволяет опуститься ниже уровня промерзания и обеспечивает достаточную высоту в приямке для нахождения в нем человека.

Дно котлована тщательно выравнивается вручную. Оставлять нужно только целик, а весь взрыхленный грунт поднимать на поверхность привязанной к канату емкостью. Если грунт негде распределить на участке, объем, занятый колодцем придется вывести. Чтобы не платить отдельно за погрузку, лучше нанимать экскаватор совместно с самосвалом.

Бетонные и монтажные работы

Укладка бетонных колец для колодца.

По плотному выровненному основанию выполняется подбетонка слоем 80-120 мм. Для нее используется тощий бетон марки 100. Его приготавливают из следующего расчета: на 25 кг цемента закладывается 105 л щебня, 75 л песка и 20 л воды. Объемные доли отмеряют 10-литровым ведром. Точность концентрации здесь большого значения не имеет.

Опалубку из доски выставляем по периметру так, чтобы основание выходило за пределы колец на 15-20 см, ее верхняя кромка должна располагаться на высоте заливки в уровень. Если нет доски нужной высоты, можно просто забить на нужной высоте по периметру внутри опалубки гвоздики, которые будут отмечать высоту заливки.

Приготавливаем и заливаем бетон. Заливку тщательно разравнивают в плоскость. При заливке по краям опалубки можно просто провести правилом или подходящей доской по верхним торцам опалубки, как по шаблону. Подбетонку оставляют застывать на 7 дней.

Подрезаем болгаркой ствол скважины так, чтобы он выступал над подбетонкой на 50 см, и затыкаем его пенопластом. По основанию расстилается рулонная гидроизоляция, ее перехлесты сплавляются с помощью горелки. Вокруг ствола отверстие прорезается аккуратно, без лишних зазоров. Гидроизоляция должна выходить за пределы подбетонки.

Приготавливается гидроизоляционная смесь по рекомендациям производителя.

Перед монтажом колец их привалочные плоскости тщательно очищаются, обеспыливаются и смачиваются.

Схема бетонного кольца.

Нижнее кольцо ставится автокраном прямо на гидроизоляцию. С внутренней стороны неточности сопряжения заполняются гидроизоляционной смесью. Накладывается слой смеси на верхний торец кольца и устанавливается следующее. По второму кольцу опять наносится смесь и монтируется плита перекрытия. Автокран можно отпускать.

Всю лишнюю выступившую смесь нужно аккуратно снять шпателем и сформировать ровную поверхность без перехода между кольцами. Это важно сделать с внешней стороны колодца для выполнения вертикальной гидроизоляции.

По дну колодца укладывается арматурная сетка. Заливка днища внутри колодца выполняется бетоном марки 400. Для его приготовления на каждые 10 л цемента вносится 11 л песка и 24 л щебня. Толщина заливки должна составлять 120 мм.

Таким же бетоном заливается обечайка на плите колодца. Ее бетонируют по высоте чугунного обода с уклоном от люка к краю плиты. Чтобы уберечь бетон на поверхности от растрескивания, его также лучше армировать.

Вертикальная гидроизоляция и монтаж оборудования

Выходящие за пределы колец участки горизонтальной гидроизоляции отрезаются. Наружная поверхность колодца грунтуется праймером. Стенки оклеиваются снаружи методом наплавления по кругу снизу вверх. Стык горизонтальной и вертикальной гидроизоляции тщательно промазывается мастикой. Для грунтов с низким залеганием поверхностных вод оклейка наружных поверхностей не производится.

На уровне ниже глубины промерзания перфоратором с коронкой сверлится отверстие для прохода водопровода. В него заводится труба, которая должна от места потребления до самого приямка прокладываться без стыков. Герметизацию выхода выполняют с помощью заводской проходки. Это может быть фланцевая манжета или гермовтулка. Уплотнительный элемент располагают со стороны подпора, то есть снаружи.

Обустройство заканчивается монтажом и подключением оборудования, в том числе герметичного оголовка скважины, насоса, обратного клапана, гидробака, регулятора давления, манометра. Разводку обычно выполняют пластиковыми трубами, а подключение приборов производится через пятерник. Питающий кабель заводится в кессон через отверстие в верхней плите.

После испытания системы производится обратная засыпка с уплотнением. После оседания грунта по периметру кессона выполняется отмостка шириной 80 см с уклоном наружу. Скважина, обустроенная бетонными кольцами, готова к долговременной круглогодичной эксплуатации.

Бетонный кессон для скважин

Обустраивая скважину своими руками, начинают работу с установки в грунт кессона. Его монтируют на обсадную трубу глубиной около 1,5 метра. Не стоит устанавливать на ближнее расстояние к поверхности земли, так как существует риск промерзания при наступлении морозов. Кессонное оборудование подходит для установки в него насосов, трубопроводов, фильтров и аккумуляторов.

Понятие кессона

Кессон представляет собой водонепроницаемую камеру, внутри которой размещено оборудование скважины. Чтобы смонтировать кессон для колодца или скважины своими руками, для начала нужно определить каким он будет. Существует бетонный кессон, пластиковый или металлический. Главной задачей кессонов является создание камеры в почве для формирования места под водоподъемные оснащения.

Конструктивные особенности

Кессон представляет собой металлическую или пластиковую емкость, которая внешне похожа на коробку или двухметровую бочку. Зачастую для изготовления кессонов используют сталь, которую нужно утеплить (частично или полностью) и покрасить с помощью специальных растворов. В случае необходимости внутрь кессоновой конструкции устанавливают лестницу, это необходимо при больших размерах емкости.

Отталкиваясь системы водопровода, а, точнее, какие его части будут установлены в конструкцию, выбирают габариты сооружения с кессоном. Внизу конструкции существует отверстие, через которое происходит подача воды. Также устанавливают над отверстием трубы крышку, чтобы легче было добираться до скважины для ее чистки.

Назначение и где применяется?

Герметичному кессону присущи две функции:

• Защита верхней части трубы скважины и внутреннего оборудования от проникновения подземных вод. Таким образом, экономится место для установки больших технологических конструкций и увеличивается продолжительность службы скважины.
• Защита расположенных внутри кессона оборудований, а также труб водоснабжения от влияния на них низких температур в холодное время года. Чтобы обеспечить утеплительную систему емкость покрывают утепляющими материалами.

Кессоны возводятся для любых сооружений под землей с большим содержанием воды за счет своей гидроизоляции.

Технология изготовления

При большом желании можно сделать кессон своими руками. В свою очередь, материал для сооружения емкости различный. В строительной практике применение нашли бетонный, металлический, кирпичный и кессон из бетонных колец. Размеры подбираются индивидуально в зависимости от габаритов скважины.

Начинают работы с копания ямы под погружаемую емкость с учетом размеров кессона. Рассчитываем объем так, чтобы над землей было видно только люковое отверстие, при этом корпус находиться под землей. Также не стоит забывать о герметичности конструкции, которая особенно необходима при высоком уровне воды в почве.

Обустройство котлована под конструкцию

Обустройство бетонной конструкции происходит следующим образом: роют яму нужной длины, ширины и высоты вокруг обсадной колонны. Чтобы сделать защиту в бетонном сооружении от проникновения вод (гидроизоляцию), его стены обкладывают пленкой для фундаментов. Также укладывается слой щебня на дно конструкции.

Монтаж сетки из арматуры

Монтировать сетку из арматуры в кессоне нужно строго по всей площади конструкции с шагом 30х30. Начинают укладку с дна необходимой высоты запланированного сооружения. Рекомендуют заливать весь объем целиком, но, к сожалению это не всегда получается.

Установка опалубки конструкции

Опалубка — это конструкция коробок из досок и брусков, которая заполняется бетоном. После того как бетон схватился ее разбирают. Чтобы снять опалубку было легче, опытные строители советуют обтянуть ее пленкой и с помощью строительного степлера зафиксировать.

После установки опалубки приступают к заливке бетонного раствора. Выполняя работу поэтапно, проводят заливку несколько раз, для этого опять прокладывают арматуру, крепят опалубку и заливают бетонным раствором, все это позволит увеличить конструкцию до нужной высоты. Как только сооружение окончательно просохнет, в его стенах сверлят дырки, чтобы подвести водопроводные трубы.

Стоит помнить, что на месте соприкосновения с бетоном на деталь одевается металлическая трубка, образовавшийся шов обрабатывают монтажной пеной, а между трубкой и бетоном нужно промазать раствором.

Бетонирование

Замешивая вручную бетонную смесь, прилагается немало усилий, для облегчения можно применить специальную бетономешалку. Бетонная смесь укладывается в несколько этапов:

• Малыми слоями заливают дно сооружения, при этом каждый ярус нужно тщательно утрамбовывать. У профессиональных строителей в арсенале инструментов, конечно же, есть электрический вибратор для трамбовки бетона, но при монтаже конструкции своими руками, приобрести такой инструмент не каждому по карману. Тогда используется метод штыкования, для которого берут арматуру, погружают в раствор и делают покачивающие движения из стороны в сторону и постепенно достают из бетона.
• Поддерживают оптимальную влажность бетона, что очень важно в первые несколько дней. Пересушенный бетонный кессон подвергается появлению трещин, что отрицательно сказывается на его прочности. Чтобы это предотвратить застывший раствор увлажняют водой.

Через 7 дней уже опалубку убирают, но эксплуатировать кессон еще рано, так как функционировать он может только спустя 28 дней.

Демонтаж опалубки

Распалубка осуществляется только после того, как бетон достигнет своей максимальной прочности. Процесс демонтажа опалубки происходит в обратном порядке от этапов ее строительства. Поэтому, устанавливая опалубку, нужно заранее позаботиться о беспроблемном ее удалении.

При демонтаже учитывают основные правила. Первым делом убирают проволоку, которая стягивала конструкцию, и параллельно откручивают болты. Затем избавляются от верхних элементов, переходя постепенно к краям, углам и низу. Не стоит надеяться, что процесс пойдет быстро, иногда он затягивается на несколько дней и доходит до недели. Удаленную опалубку можно применять и в дальнейших заливках, но только обеспечивают правильное ее хранение в подходящих условиях.

Изготовление опалубки для крышки

Опалубка крышки представляет собой деревянный щит, усиленный снизу брусками.

Опалубка для крышки состоит из деревянного щита, который уложен на бруски. Чтобы смонтировать ее нужно взять прочный строительный материал, который прокладывается на доски в вертикальном положении, а сверху укладывают горизонтально брусья. Вся конструкция фиксируется саморезами.

Создавая сооружение, предусматривают выемку для люка. Далее, идет этап заливки, но перед ней желательно увеличить несущую способность крышки брусками. Также для прочности крышки применяют арматуру, которая укладывается по всему периметру в шаге 5х5.

Армирование и заливка

Заливка бетоном осуществляется в подготовленное сооружение. Лучше проводить ее за один раз, но сделать это не так просто. Поэтому зачастую заливают конструкцию поэтапно. Для этого прокладывают на застывший бетон блок арматуры, сверху которой фиксируют опалубку и делают заливку стен нужной высоты. После чего емкость армируется прутами из железа. Эти действия усилят прочность стенок и предотвратят их деформацию и продавливания.

Обслуживание и ремонт

При обслуживании кессонных конструкций из пластиковых, бетонных и кирпичных материалов проблем не возникает. Однако, есть некоторые нюансы при работе с металлическими листами для кессоных сооружений. Спустя длительный срок эксплуатации они способны терять герметичность, особенно это касается стыков и входов в трубопровод.

Ремонтируют кессоны сваркой. Но к сожалению, сделать это не так просто, как кажется на первый взгляд. За счет повышенной влажности в подземельных сооружениях процесс сварки значительно усложняется. Но опытные сварщики справятся с этой проблемой, применяя сварочные технологии во влажной среде. Если же приходится все делать своими руками, тогда достают конструкцию наружу и работают в сухой среде.

Источники: http://oburenie.ru/obustroistvo/ustanovka-betonnogo-kessona-dlya-skvazhinyi.html, http://moyaskvazhina.ru/oborudovanie/obustrojstvo-skvazhiny-betonnymi-kolcami.html, http://kladembeton.ru/tehnologija/inye/kesson-iz-betonnyh-kolets.html

septikman.ru

Гидроизоляция колодцев изнутри и снаружи: правила, нюансы

Огромную ошибку совершают те, кто полагает, что для защиты колодца достаточно лишь крышки, которая прикроет его от атмосферных осадков. Если это сооружение не имеет надежной гидроизоляции, то скоро это даст о себе знать. Такие колодцы, к наивному удивлению нерадивых хозяев, через определенное время мелеют, а вода в них становится непригодной для питья.

Для чего нужна гидроизоляция колодцев?

Колодцы на участках делятся на три вида и, соответственно, выполняют три основные функции.

Во-первых, обычные колодцы служат источником питьевой воды – более чистой, чем в водопроводах коллективного пользования. Однако под действием грунтовых вод стенки колодца разрушаются, и в него попадают частицы глины, грунтовые соли или химикаты, распыляемые на сельхозугодиях, нефтепродукты, попавшие на почву, фекалии, остатки разложившейся органики и многое другое. Вода, богатая такими добавками, уже даже после кипячения и очистки не может считаться питьевой.

Во-вторых, канализационные колодцы (септики). В этом случае схема прямо противоположна: нужно защитить грунтовые воды от загрязнений, которые могут проникнуть через колодец.

В технических колодцах располагаются водоразборные краны и разветвления иных коммуникационных линий. В них не должно быть воды по определению. Но если вы предпочли бетонный колодец стеклопластиковому аналогу, будьте готовы к гидроизоляционным работам – иначе со временем вся конструкция будет приведена в негодность коррозией и зарастанием, и уровень влажности в шахте не сможет соответствовать минимальному уровню.

Работы по изоляции колодцев от грунтовых вод делятся на два вида:

• наружная гидроизоляция колодца – более трудоёмкая, но и более эффективная;
• внутренняя гидроизоляция.

Одновременная гидроизоляция изнутри и снаружи надолго  защитит колодец от эрозии и обеспечит, в зависимости от предназначения, или чистоту питьевой воды, или минимальную влажность в шахте.

Гидроизоляция колодцев снаружи

Цель подобной гидроизоляции – свести к минимуму или полностью предотвратить воздействие грунтовых вод на стенки колодца.

Самое разумное решение – проводить такую работу еще на этапе строительства колодца. Если это делается позже, потребуется большой объем земляных работ для того, чтобы добраться до стенок. Однако в случаях сильной внешней эрозии, когда дешевле будет отремонтировать ветхий колодец, нежели выкапывать новый.

Какие материалы потребуются

• В большинстве случаев для наружной гидроизоляции используют рулонные материалы на основе битума (рубероид) и специальные мастики для них.
• Цементный раствор для ремонта повреждений покрытия и обустройства отмостки вокруг колодца.
• Чтобы создать надежный «замок» от атмосферных осадков, необходимо создать запас чистой глины и крупнозернистого песка или песчано-гравийной смеси.
• Альтернатива рубероиду (см. способ 2): материалы для проникающей гидроизоляции.
• Третий вариант – водонепроницаемый расширяющий или безусадочный цемент для торкретирования. В этом случае потребуется цемент-пушка.

Как проводятся работы по гидроизоляции колодца снаружи

• Если колодец действующий, освобождаются его внешние стенки на максимально возможную глубину, как минимум, 3 – 4 метра.
• Рыхлый бетон удаляется отбойным молотком.
• Внешняя поверхность тщательно отмывается и очищается от фрагментов, разрушенного покрытия, грязи, солевых отложений, скоплений плесени или мха. Для этого используют все доступные инструменты – шпатели, зубила, металлические щетки, насадки на дрель или «болгарку» и т.п. После полного просыхания поверхности ее вновь подвергают контрольной очистке, удаляют пыль.
• Если после удаления рыхлого бетона обнажилась арматура, удалите образовавшуюся коррозию и покройте метал антикоррозийным средством.

Способ 1 – с применением рулонной гидроизоляции

• Наносится грунтовка – она обеспечит нужную адгезию материала, необходимого для ремонта и проведения гидроизоляции стенок. Для этого используют грунтовочные составы типа «Betokontakt».

В качестве грунтовки можно использовать битумно-бензиновый раствор, который наносится в три слоя цемент-пушкой или распылителем. Этот способ требует чёткого соблюдения правил безопасности, поэтому непрофессионалам мы его не рекомендуем.

• По высыханию грунтовки приступают, при необходимости, к ремонту стенок, заделывают крупные каверны, выбоины, делают поверхность максимально ровной. В этих целях можно воспользоваться обычным цементным раствором, однако сохнуть он будет долго. Лучше использовать цементно-песчаную смесь с клеем ПВА густой консистенции. После высыхания ремонтных заплаток всю поверхность еще раз грунтуют.

• На стенки наносится обмазочный материал – гудроновая или битумная мастика, на которую наклеивается рулонный гидроизолятор в три-четыре слоя. Швы также промазываем мастикой.

Битумная мастика может потрескаться, поэтому многие строители её не рекомендуют.

Способ 2 – с применением пропитки

• В данном случае мы не проводим грунтовку.
• Увлажнив поверхность стен, промазываем её гидроизоляционным составом глубокого проникновения (например, однокомпонентной пропиткой «Элакор-ПУ Грунт-2К/50» или «Пенетрон»).
• Затем наносим пропитку во второй раз и оставляем на 72 часа.
• Чтобы состав не растрескался во время высыхания, увлажняйте его и не допускайте механических воздействий.

Способ 3 – торкретирование стен колодца

• С помощью пушки наносим слой цемента толщиной 5-7 мм.
• Ждём 10-12 суток, пока схватится слой.
• Цементное покрытие, как и пропиточный состав, необходимо защитить от растрескивания, поэтому поливаем его каждые 3-4 (в жаркое время) или 12-14 (в прохладную и влажную погоду) часов.
• Наносим второй слой и точно так же ждём, пока он схватится.

Внешнюю гидроизоляцию проводят до верхнего обреза колодца. Затем пространство вокруг шахты засыпается песчано-гравийной смесью, грунтом и утрамбовывается. По периметру заливается наклонная цементная отмостка.

Опытные хозяева советуют устроить вокруг колодца глиняный «замок», который отведет от внешней поверхности стенок воду атмосферных осадков. С одной из схем оборудования подобного затвора можно ознакомиться на прилагаемом рисунке.

Гидроизоляция колодца изнутри своими руками

Если для вас наружная гидроизоляция колодца не представляется возможной, и в таких случаях рекомендуем провести работы по внутренней гидроизоляции.

Какие материалы потребуются

Согласно отзывам, на рынке гидроизоляционных материалов лучшей является система гидроизоляции ISOMAT, в которую входят:

• AQUAMAT-ELASTIC – двухкомпонентная эластичная цементно-полимерная смесь для нанесения обмазочным способом. Состав экологически чистый, не оказывает негативного влияния на качество питьевой воды.

• MEGACRET-40 – специальный ремонтный состав, состоит из цемента с полимерными модификаторами. Обладает отличной адгезией, не дает усадки материала, работа с ним не покажется сложной даже неопытному мастеру.

• AQUAFIX – представляет собой цементный состав мгновенного застывания под действием воды. Используется как «гидропробка» в местах активных протечек.

Проведение работ по внутренней гидроизоляции

• Перед началом работ из действующего колодца откачивается вода таким образом, чтобы оголить нижний стык. До окончания работ необходимо следить, чтобы уровень воды не поднялся.

• Подготовка поверхности: выявление слабых мест, повреждений, грязи и участков рыхлого бетона.

• Очистка повреждений до «здорового» бетона. Щели разделываются углом на глубину 20-25 миллиметров и вычищаются жесткой металлической щеткой.

• Стыки колодезных колец расшиваются на глубину 25-30 миллиметров. Если в процесс штробирования открылась течь, ее сразу закрывают «гидропробкой» – составом AQUAFIX.

• Всю поверхность очищают от грязи и пыли. Все штробы, щели, выбоины, раковины заделываются до ровной поверхности составом MEGACRET-40. Для продолжения работ необходимо дождаться его полного схватывания.

• После того, как ремонтный состав застыл, приступают к нанесению обмазочной изоляции. Для этого поверхность стен слегка смачивают. Состав AQUAMAT-ELASTIC разводится в нужной пропорции с такой консистенцией, чтобы было удобно его наносить с помощью широкой кисти.

• Снизу вверх наносят изолирующий состав в два слоя. Вторым слоем стены промазываются только после полного высыхания первого, и в этом случае увлажнять стены уже не надо. Время полного застывания состава – не более суток.

Смотрите на видео этапы гидроизоляции колодца изнутри

Гидроизоляция элементов колодца

Еще на стадии сооружения колодца целесообразно проводить предварительную гидроизоляцию всех его структурных элементов.

В мокрых грунтах гидроизоляция колодца должна быть на 50 см выше уровня грунтовых вод.

Изоляция днища колодца

На дно колодца устанавливается специальная плита с гребнем, обеспечивающим правильную центровку нижнего кольца. Образовавшийся стык обязательно изолируется. Это можно провести несколькими способами.

• До установки первого кольца на его место прокладывается гидроизоляционный шнур, например, бентонито-каучуковый «Барьер» или «Гидроизол М». Состав гранул наполнителя этого шнура таков, что под воздействием влаги расширяется в объеме в 3-4 раза, надежно заполняя все полости.

• Можно провести гидроизоляцию дна коммуникационного колодца с помощью рулонного материала. После очистки днища от мусора и пыли оно покрывается битумным составом и на него наклеиваются листы рубероида с напуском на вертикальные стенки в 15-20 сантиметров. Для надежной изоляции потребуется 3 – 4 слоя материала. Дно колодца после этого рекомендуют засыпать на битумную мастику 10-сантиметровым слоем гравия.

• Шов между днищем и кольцом успешно заделывается ремонтным составом MEGACRET-40. После нанесения первого его слоя рекомендуем проклеить стык по кругу гидроизоляционной лентой. После застывания наносится два слоя AQUAMAT-ELASTIC, и надежная изоляция будет обеспечена.

Кольца и стыки между ними

Чтобы не возникало проблем после укладки колец, еще в процессе их подготовки проводится тщательная гидроизоляция стенок с обеих сторон. Способы ее проведения практически не отличаются от тех, которые были предложены выше:

• снаружи — рулонное или обмазочное резинобитумное покрытие, или пропитка глубокого проникновения;
• изнутри — обмазочная гидроизоляция AQUAMAT-ELASTIC.

Таким образом, к моменту монтажа практически всю внутренняя и внешняя поверхность колодца уже изолирована. Остается лишь обеспечить водонепроницаемость стыков.

• Для герметизации швы прокладывают бентонито-каучуковым шнуром нужной толщины, в зависимости от ширины стенок кольца. В ходе монтажа следует с особой тщательностью контролировать отсутствие перекосов, которые способны свести на нет затраченные усилия.

• С наружной стороны стыки замазываются резино-битумной мастикой и проклеиваются полосами рубероида. С внутренней наносится вначале ремонтный состав, наклеивается гидроизоляционная лента по окружности, и после полного высыхания в два слоя проводится промазка AQUAMAT-ELASTIC.

Только теперь можно считать, что колодец получил надёжную гидроизоляцию.

GD Star Rating
loading…

Технология гидроизоляции колодцев, 4.4 out of 5 based on 18 ratings

izolyar.com

способы и материалы. Ремонт гидроизоляции колодца

ГлавнаяПлитКак утеплить и гидроизолировать скважину из жб колец

Гидроизоляция канализационных колодцев: средства и способы

Одним из наиболее распространенных способов устройства канализационной системы частного дома является возведение бетонного септика. При этом далеко не каждый задается вопросом его герметичности.

А зря, ведь правильно выполненная гидроизоляция канализационных колодцев не только продлит срок их эксплуатации, но и предохранит грунт от загрязнения.

Содержание статьи:

Зачем гидроизолировать канализационный колодец?

Серьезную ошибку совершают те, кто считает, что можно пренебречь работами, связанными с герметизацией канализационного колодца.

В лучшем случае, произойдет сильное загрязнение грунтовых вод, а в худшем – септик из бетонных колец разрушится через несколько лет.

Галерея изображений

Фото из

Цель выполнения гидроизоляции колодцев

Особенности защиты верхней части сооружения

Изоляционный слой закрывает поры материала

Нанесение гидроизоляции ниже глубины промерзания

Напыляемый метод нанесения защитного средства

Самый распространенный вариант

Применение обмазочных средств с жидким стеклом

Период нанесения гидроизоляционного состава

Есть несколько причин, из-за которых нельзя пренебрегать гидроизоляцией колодца, это:

1. Коррозия армирующей составляющей ж/б колец. В результате образования очагов ржавчины на элементах армирования значительно снижается несущая способность шахты колодца, которая постоянно подвергается давлению вмещающего ее грунта.
2. Ослабление бетонных стенок шахты. Сточные и грунтовые воды содержат химически агрессивные вещества, негативно влияющие на структуру бетона. Со временем под их действием образуются раковины и трещины, приводящие к разрушению бетона.
3. Вероятность инфильтрации стоков. Стенки бетонной шахты с кавернами и трещинами не смогут препятствовать инфильтрации сточных вод в окружающий грунт. Что в итоге приведет к критическому изменению экологического баланса.
4. Разгерметизация стыков. Впитавший воду бетон в морозный период будет слегка увеличиваться в размерах. Незаметные визуально «подвижки» бетонных колец станут серьезной угрозой для стыков собранной из них шахты.
5. Разрушение бетона. Вымораживание связующего компонента бетонного камня при минусовых температурах, особенно в зоне сезонного промерзания грунта, приводит к быстрому нарушению связей в монолитном массиве. По этой причине колодец прослужит в два-три раза меньше положенного срока.

Если с защитными свойствами гидроизоляции все понятно, то существует еще одна немаловажная причина герметизации канализационного колодца. Речь идет о паводках и грунтовых водах, уровень которых в период активного снеготаяния и обильных дождей становится ощутимо выше.

Паводковая и грунтовая вода может стать причиной преждевременного заполнения колодца, т.к. бетон без гидроизоляции способен пропускать воду. В результате придется проводить откачку с применением спецтехники.

Правильно выполненная наружная гидроизоляция надежно защитит канализационный колодец от агрессивного действия грунтовых вод и предохранит бетон от эрозии

Работы по изоляции канализационных колодцев можно разделить на два основных вида:

• Внутренняя гидроизоляция;
• Наружная гидроизоляция.

Рекомендуется одновременно выполнять внутреннюю и наружную гидроизоляцию, что позволит максимально защитить стенки колодца от эрозии, а грунт и грунтовые воды – от загрязнения.

Наружная гидроизоляция

Основная задача такой гидроизоляции сводится к минимизации или полному устранению контакта внешних стенок септика с грунтовыми водами.

Лучше всего работу выполнять на стадии возведения колодца. Если этого не сделать вовремя, то впоследствии придется выполнять значительный объем земляных работ.

Размеры траншеи вокруг канализационного колодца должны обеспечивать свободный доступ для выполнения внешней гидроизоляции, как цементным раствором, так и рулонными материалами

Гидроизоляция битумными материалами

Для наружной гидроизоляции применяют битумные мастики и битумные рулонные материалы:

1. На очищенную и подготовленную поверхность необходимо нанести состав из 3 частей бензина и 1 части битума. Наносить смесь следует с помощью компрессора путем распыления, но можно ограничиться и обычной кистью.
2. Для максимальной герметизации швов их следует проклеить бетонито-каучуковой лентой.
3. После высыхания первого слоя грунтовки необходимо выполнить подготовку бетонных колец – заделать сколы и выбоины до получения ровной поверхности. Для заполнения раковин лучше всего использовать смесь клея ПВА с цементно-песчаным раствором в пропорции 1 к 5, но можно ограничиться и обычным цементным раствором.
4. После высыхания цемента нужно нанести еще 1 слой грунта из битум

sevparitet.ru

герметизация изнутри и заделка швов

Любое гидротехническое сооружение требует максимальной защиты от возможных протечек, попадания подземных вод, твердых частиц грунта и мелкого мусора.

В частности, это касается канализационных и питьевых бетонных колодцев, основной проблемой которых является низкая герметизация стыков. Гидроизоляция колодца из бетонных колец позволяет решить проблему, как в начале возведения резервуара, так и в процессе его эксплуатации.

Содержание статьи

Необходимость проведения гидроизоляции

По назначению колодцы условно разделены на три типа: питьевые, канализационные и технические. Каждый из них требует надежной защиты от негативного воздействия внешних факторов – от грунтовых вод, грязных стоков, перепадов атмосферного давления, промерзания бетонного резервуара.

Воздействие подземных вод и проседание грунта приводит к разрушению конструкции питьевого колодца, вследствие чего в резервуар попадают мелкие частицы песка, глины, соли, химические соединения, нефтепродукты и органические остатки. Герметизация швов в колодце обеспечивает защиту бетонной конструкции и сохранение питьевой воды в виде, пригодном для употребления.

Гидроизоляция канализационных колодцев направлена на своевременную защиту подземных водных источников от сточных и фекальных загрязнений, которые могут просачиваться через негерметичную конструкцию резервуара.

Колодцы для технических нужд оборудованы водоразборными кранами и соединительными элементами коммуникаций, поэтому отсутствие воды – главное требование, которое предъявляется к сооружениям такого типа.

Важно! Герметизация стыков проводится для всех железобетонных конструкций колодцев, возведенных на различных типах грунта.

Отсутствие качественной гидроизоляции колодца может стать причиной образования грибковых отложений на внутренних стенках сооружения, которые способны привести к полному или частичному разрушению бетонных колец. Следствие недостаточной герметизации – дорогостоящий ремонт одного или нескольких элементов конструкции.

Виды гидроизоляции колодцев

Бетонные питьевые и канализационные колодцы в равной мере требуют надежной защиты от негативного воздействия внешних факторов. Для этого предусмотрено три типа гидроизоляции колодца:

• внешняя;
• внутренняя;
• герметизация швов.

Согласно требованиям СНИП гидроизоляция колодцев включает в себя проведение следующих работ:

• монтаж бетонных элементов;
• герметизацию конструкции;
• использование современных гидроизоляционных материалов и антисептических составов для защиты внутренней поверхности стен сооружения;
• внешняя гидроизоляция швов колодца;
• оклеечная гидроизоляция днища сооружения.

Гидроизоляция питьевого и канализационного колодца, проведенная в соответствии с установленными требованиями, защитит водоносный слой и грунт от загрязнений, а конструкцию сооружения – от возможных разрушений и деформаций.

Виды материалов для гидроизоляции

Для наружной и внутренней гидроизоляции гидротехнических сооружений используются специальные защитные материалы.

Гидроизоляция колодца изнутри и снаружи выполняется:

• двухкомпонентными составами;
• рулонными материалами;
• битумно-полимерными мастиками;
• обмазочными смесями;
• мембранными материалами;
• смесями на вяжущей минеральной основе

Двухкомпонентные составы

Заделка швов в колодце двухкомпонентной гидроизоляцией проводится только с внешней стороны сооружения. Материал представлен в виде спрея, который наносится на шов при помощи специального распылителя. Двухкомпонентный состав обеспечивает эффективную обработку всей поверхности колец даже в самых труднодоступных местах.

Такие материалы нетоксичны, практичны, долговечны и удобны в работе.

Рулонные материалы

Надежная гидроизоляция колодцев в мокрых грунтах возможна с использованием рулонных материалов высокой прочности. Они предназначаются для проведения наружных работ. Оклеечная гидроизоляция такого типа способна обеспечить качественную защиту внешним стенам сооружения от проникновения подземных вод.

К этой категории относятся: гидроизол, изол, ПВХ пленки, рубероид, фольгобитэп. Эксплуатационный срок службы гидроизоляции составляет 40 лет.

Рулонная оклеечная гидроизоляция состоит из холста, влагоотталкивающего слоя из нефтепродуктов, защитной фольги и пропитывающего вещества. Ремонт с использованием рулонных материалов предусматривает полный доступ к бетонным кольцам со всех сторон конструкции.

Мастики на битумно-полимерной основе

Износостойкие мастики успешно используются для изоляции гидротехнических сооружений любой сложности. Мастики, в состав которых входят полимеры и битум, обладают высокими эксплуатационными характеристиками.

Битумная оклеечная гидроизоляция устойчива к перепадам температур и повышенной влаге, выдерживает предельную нагрузку подземных вод. Заделка швов между кольцами колодца битумно-полимерными мастиками надежно защитит конструкцию от негативного воздействия внешних факторов.

Обмазочные смеси

В данную категорию относят средства, которые предназначены для защиты питьевых и канализационных колодцев из бетонных колец от повышенной влаги. Чтобы качественно загерметизировать стыки в кольцах своими руками, требуется правильно приготовить обмазочную смесь. Расчет нужного количества материала выполняется согласно инструкции от производителя. Готовая смесь наносится шпателем на швы и поврежденные области тонким слоем.

Основные преимущества материала: низкая стоимость, удобство нанесения, быстрое застывание, создание прочного защитного слоя.

Гидроизоляция питьевого колодца предусматривает использование подобных средств без предварительной подготовки поверхности.

Мембранные материалы

Все более популярными становятся современные мембранные материалы на полимерной основе с ограниченной водонепроницаемостью. Гидроизоляция колодцев канализации и других сооружений мембранами эффективна только в сочетании с полимерно-битумными мастиками.

Единственный недостаток полимерных мембран – восприимчивость к механическим повреждениям пленочного основания, что приводит к снижению эффективности гидроизоляционной защиты в целом.

Смеси на вяжущей минеральной основе

Чем заделать швы в колодце своими руками при наличии мелких трещин и незначительных повреждений? Для этих целей можно использовать специальные смеси, в состав которых входит вяжущий минеральный компонент. Он надежно заполняет имеющиеся пустоты в бетоне и между отдельными элементами конструкции, тем самым обеспечивая высокую защиту от проникновения влаги.

Смеси наносятся на обрабатываемую поверхность специальным оборудованием под высоким давлением. Подобный способ изоляции допускается применять с внутренней и наружной стороны колодца.

Если требуется заделать течь внутри сооружения, чем замазать швы в колодце в таком случае? Для этого шахту рекомендуется обработать полимерной мембраной или водоотталкивающей краской.

Технология гидроизоляции конструкции бетонного колодца

Изоляция колодца из бетонных колец своими руками предусматривает наружную и внутреннюю обработку стыков и всей поверхности сооружения. Ремонт проводится в несколько этапов с полным соблюдением технологии.

Рабочие инструменты:

Для выполнения работ по гидроизоляции потребуются следующие инструменты:

• инструмент для штробирования;
• фонарик;
• щетка с металлической основой;
• шпатель;
• кисточка для жидких материалов;
• распылитель

Очистка стыков в бетонных кольцах

На начальном этапе проводится углубление стыков методом штробирования. Для этого выполняются надрезы П-образной формы сечением 25×25 мм. Это позволит обеспечить лучшую адгезию защитных составов с обрабатываемым основанием.

Подготовленные участки зачищаются от пыли, грязи и мусора металлической щеткой. В завершении работ стыки тщательно промываются водой.

Подготовка обрабатываемой поверхности

Качественный ремонт зависит от уровня адгезии бетонной поверхности. На этом этапе проводится тщательная очистка основания от химических наплывов, цементных отложений и прочих загрязнений. Подобные факторы приводят к снижению эффективности гидроизоляции колец из бетона.

Важно! Рыхлая поверхность очищается до получения твердого основания. Если при шлифовке бетона обнажился армирующий каркас, его следует тщательно обработать средством против коррозии.

Нанесение гидроизоляции на стыки

На этом этапе проводится увлажнение стыков перед обработкой грунтовкой глубокого проникновения. После высыхания грунтовочного слоя штробные каналы обрабатываются обмазочными материалами (толщина слоя – 30 мм). Защитные изоляционные составы наносятся на поверхность в 2–3 слоя.

При изоляции конструкции колодца на этапе строительства стыки тщательно проклеиваются водоотталкивающей лентой. На участках подвода инженерных сетей проводится обработка составами, предназначенными для таких работ. На каждом этапе выполняется проверка герметичности стыков бетонных колец с внутренней и наружной стороны. Они не должны иметь пустот, трещин и других повреждений.

Нанесение изоляции на поверхность бетонных колец

Последний этап в проведении герметизации колодцев – обработка всей поверхности бетонных колец с внутренней стороны. Стенки сооружения тщательно грунтуются и обрабатываются полимерной мастикой в 2–3 слоя. Каждый последующий слой наносится только после полного схватывания предыдущего.

Особое внимание стоит уделить герметизации стыков в местах соединения донного основания и первого бетонного кольца. Качественный гидроизоляционный ремонт основания позволит предотвратить возможные протечки и защитит подземные воды от химического и биологического загрязнения.

Внешняя защита конструкции

Обработка стен с наружной стороны предусматривает использование рулонных гидроизоляционных материалов или двухкомпонентных составов. Подобная процедура позволит эффективно предотвратить возможную или уже имеющуюся течь в колодце. Внешняя изоляция колодцев проводится после полной обработки внутренних и наружных стыков.

Качественно выполненная изоляция канализационных и питьевых колодцев увеличит срок эксплуатации сооружений, защитит от разрушений и деформаций, а также упростит их обслуживание.

gidpovode.ru

Гидроизоляция колодца из бетонных колец: снаружи, внутри и пропитка

Если вы построили на своем земельном участке бетонный колодец, не плохо было бы подумать о его защите. Ведь постоянное пребывание воды внутри, а также грунтовые воды могут пагубно повлиять на прочность стен подземной емкости. Как же осуществляется гидроизоляция бетонного колодца? Какие материалы для этого используются? Ответы найдутся в этой статье.

Для чего нужна защита колодцев от воды?

Для этого существует несколько причин, и зависят они от предназначения колодца. Питьевые колодцы обязательно нужно обрабатывать гидроизоляционными материалами. Ведь это источники воды, которую пьют, из нее готовят пищу. Поэтому там вода должна быть кристально чистой.

Но грунтовые воды, омывающие внешние стенки колодцев, имеют разрушительный характер. В бетонных кольцах водохранилища появляются трещины, и все, что течет вместе с грунтовыми водами – глина, фекалии, осевшие в грунте гербициды, нитраты, органические разложения, соли, нефтепродукты – попадает внутрь и загрязняет источник питья. Такую воду уже не спасешь ни фильтрацией, ни кипячением.

Пользоваться водой, загрязнённой опасными веществами, категорически запрещено.

Если емкость построена для технических целей, в ней вообще не должно быть никакой влаги. Ведь там располагаются краны, разветвления труб, а также других коммуникаций. Сырость и влага в подобных колодцах приведут к развитию коррозий, гнили, и как итог, к разрушению стен сооружения. Поэтому технические бетонные колодцы обязательно подлежат гидроизоляции.

Если колодец возведен под канализацию, здесь гидроизоляцией стараются не допустить выхода отходов через стенки канализационного мини-бассейна и защитить от загрязнения верховодку.

Вернуться к оглавлению

Типы гидроизоляции и разновидности используемых материалов

Гидроизоляцию бетонных колодцев делят на наружную и внутреннюю. Первая занимает больше труда, времени, но при этом более эффективна. Для гидроизоляции подземной бетонной конструкции применяют несколько видов материалов:

• битумные мастики;
• рулонные материалы;
• двухкомпонентные цементно-полимерные материалы;
• вещества для пропитки.

Вернуться к оглавлению

Гидроизоляция колодцев снаружи

Для наружной защиты колодцев используют рулонные изоляторы, битумные мастики, цементные растворы, пропиточные материалы. Рассмотрим некоторые из них более подробно.

Вернуться к оглавлениюВернуться к оглавлению

Проведение работ

Гидроизоляция колодцев снаружи.

Наружная гидроизоляция проводится многослойно с дополнительным применением полиэфирных волокон, нетканых армирующих сеток. Лучше осуществлять гидроизоляцию во время стройки колодца, дабы избежать дополнительных трудозатрат на рытье земли, очистку стен мини-бассейна от загрязнений. Но и функционирующий колодец реально защитить от дальнейших разрушений. Для этого роется земля на всю глубину сооружения, чтобы был доступ к его стенам со всех сторон.

Рыхлую часть бетонного покрытия отбивают молотком. Если при этом стала видна арматура, ее тоже нужно очистить от коррозий и покрыть антикоррозийным средством. Все кольца скважины моются, очищаются от наростов мха, плесени, других загрязнений. Для этого пригодятся зубила, щетки по металлу, шпатели, дрельные насадки. После того, как сооружение высохнет, сделайте чистку стен еще раз. Затем приступайте к процессу гидроизоляции.

Вернуться к оглавлению

Применение рулонной гидроизоляции

Сначала пройдитесь по каждому кольцу грунтовкой. Это обеспечит отличную сцепку между гидроизоляционными материалами и стенами колодца. Когда грунтовка высохнет, изучите стены на наличие повреждений, трещин, щербин. Если таковые присутствует, замажьте их густым цементно-песчаным раствором с добавлением ПВА-клея. Такой раствор схватывается быстрее, нежели простой цементный. При помощи раствора доведите поверхность мини-бассейна до идеально ровного состояния. По высыханию цементного слоя пройдитесь еще раз грунтовкой.

Далее на стенки нанесите гудроновую либо битумную мастику. Некоторые мастера предпочитают первый вариант, утверждая, что битумная смесь может потрескаться. Поверх мастики в несколько слоев приклейте рубероид, или другой гидроизолятор. Стыки между полосами материала также промазываются мастикой.

Вернуться к оглавлению

Пропитка стен

Схема внешней гидроизоляции.

Здесь после очистки стены не грунтуются. Их нужно увлажнить, пропитать гидроизоляционной жидкостью глубокого проникновения, обработать этим же средством еще раз, оставить на четверо суток. Не допустить растекания жидкости во время сушки можно при помощи постоянного увлажнения пропитанной поверхности. А также следите, чтобы не возникло никаких механических повреждений пропитки.

Наружная гидроизоляция проводится по всей высоте до верхнего края колодцев. При засыпании ямы используют песчано-гравийный состав, смешанный с грунтом, который в процессе тщательно утрамбовывают.

Вернуться к оглавлению

Внутренняя гидроизоляция

Здесь применяются экологически чистые двухкомпонентные цементно-полимерные средства, которые не имеют никаких пагубных химических воздействий на питьевую воду. Поэтому безопасны для людей. К подобным средствам относятся составы AQUAFIX, MEGACRET-40, AQUAMAT-ELASTIC.

Проведение работ

Если речь идет о функционирующем колодце, то сначала из него нужно выкачать воду до самого дна, и до конца работ следить, чтобы уровень воды не повышался. Далее проверьте и устраните слабые места, проведите очистительные манипуляции стен от различных загрязнений. Счистите поврежденный бетон. Трещины разделывайте до 25 мм глубиной, затем вычищайте щеткой по металлу.

Швы между колодезными кольцами разделываются на глубину до 30 мм. Если вовремя этого образовывается течь, ее моментально закладывают смесью-«гидропробкой» AQUAFIX. С помощью ремонтной смеси MEGACRET-40 закладываются трещины, выбоины щели, полностью ровняется внутренняя поверхность скважины. Затем нужно подождать, пока этот слой окончательно застынет.

Далее предварительно увлажненные стены внутри колодца обмазывают гидроизоляционным раствором AQUAMAT-ELASTIC. Это средство нужно развести до такой консистенции, чтобы его легко было намазывать широкой кисточкой. При этом кисточку направляют снизу вверх. Данное средство накладывается двумя слоями. Перед нанесением второго шара следует подождать, пока высохнет первый. Полное твердение данного раствора происходит около двух суток.

Вернуться к оглавлению

Гидроизоляция швов

Гидроизоляция швов.

При гидроизоляции колодцев не следует забывать о стыках между кольцами. Мастера в данном случае используют двухкомпонентные средства, предназначенные для герметизации колодезных колец.

Отдельно нужно позаботиться о гидроизоляции внутренних швов. Растворы, предназначенные для этого можно приобрести в строительных магазинах. Средство наносится и разравнивается шпателем. В канализационных и технических бассейнах швы между кольцами обрабатываются жидкой резиной либо жидким стеклом. Данные средства обеспечивают повышенную гидроизоляцию объекту.

Защита швов от воздействия воды в колодцах также осуществляется нанесением специальных цементно-полимерных смесей либо накладыванием цемента, смешанного с клеем ПВХ. Разводить цемент в клее нужно постепенно, доведя раствор до консистенции очень густой сметаны.

Вернуться к оглавлению

Изоляция днища

Во время постройки на дно бетонной скважины кладут специальную плиту с выступом, гарантирующим точную центровку нижнего кольца. Получившийся стык тщательно герметизируется. Делается это несколькими методами:

• На место, где будет стоять колодец, перед установкой первого кольца кладут специальный гидроизоляционный шнур, который при повышении влажности раздувается в несколько раз, тем самым изолируя дно колодца.
• Эффективны здесь и рулонные гидроизоляторы. Дно колодца тщательно очищается от загрязнений и мусора, закладывается битумным раствором, застилается рубероидом с 20-сантиметровым напуском на стены. Чтобы защитить дно колодца наверняка, рубероид кладут в несколько слоев. Дополнительно рекомендуется верхний слой рубероида обмазать мастикой, сверху насыпать 10-сантиметровый шар гравия.
• В питьевых бассейнах швы между дном и первым кольцом замазываются ремонтной смесью MEGACRET-40. Когда будет нанесен первый слой, на него следует наклеить гидроизоляционную ленту. Под конец стык в два слоя обрабатывается составом AQUAMAT-ELASTIC.

kladembeton.ru
