Расширительный бак для отопления: виды, устройство, монтаж

Если вспомнить школьные уроки физики, то сразу можно понять предназначение этого элемента отопительной водяной системы. Бак для отопления позволяет принимать в себя излишек воды при нагреве теплоносителя, а также отдавать часть воды после остывания теплоносителя в системе отопления. Название «расширительный» наиболее точно отображает предназначение этой емкости. При нагревании теплоносителя его молекулы расширяются, объем увеличивается и жидкости нужно куда-то деваться. Расширительный бачок и будет тем резервуаром, куда перейдет «излишек» теплоносителя.

Бак является резервуаром для лишней воды

Виды баков

Расширительный бачок для открытой системы отопления, где не применяется принудительная циркуляция теплоносителя. Такой бак называется открытым, потому что он имеет отверстие – прямой доступ к теплоносителю. Такие баки устанавливаются всегда в верхней точке системы отопления. Это может быть чердак, лестничная клетка или просто под потолком.

В качестве бака, как правило, используются либо различные готовые приспособления, которые немного видоизменяются, либо самодельные конструкции из стали. Народные умельцы научились применять в качестве расширительного бака обрезанный баллон из-под сжиженного газа, ресивер из-под сжатого воздуха, либо сваривали листовое железо в куб или параллелепипед без одной грани. Как показывает практика, никаких дополнительных расчетов при этом не велось: главным считалось изготовить даже минимальную емкость, примерно от 5 литров.

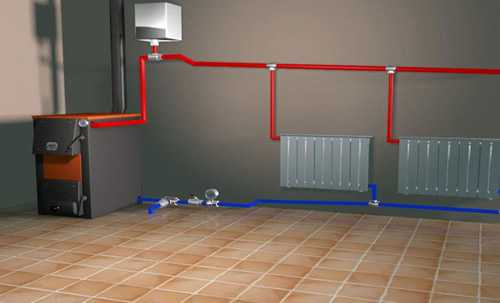

Бак открытого типа в системе отопления

Такие баки имели и имеют некоторые недостатки:

  • Баки часто имеют большие размеры и из-за этого их трудно расположить в границах помещения.
  • Теплоноситель, особенно вода, постоянно испаряется и возникает потребность периодически проверять уровень и при необходимости пополнять его до нужного объема.
  • Открытый контакт теплоносителя с воздухом усиливает коррозию стальных труб или радиаторов изнутри, а также емкостей котлов.
  • Такие баки требуют утепления, особенно, если они установлены вне помещения. Исключение замерзания теплоносителя – одна из главных особенностей и необходимостей отопительных систем открытого типа.

Впрочем, справедливости ради, отметим, что некоторые эти недостатки вполне исправимы. Например, для во избежание испарения теплоносителя долгие годы выручал такой способ: после заливки воды в систему через расширительный бак наливали небольшое количество маслянистой жидкости. Даже растительное масло с этим справлялось. В результате образовывалась пленка, сквозь которую вода не могла пробиться и одновременно с этим кислород не попадал в теплоноситель – коррозия происходила гораздо медленнее. Утепление бака, тем более на нежилом чердачном помещении, не вызывает особых сложностей. Старая шуба, куски пенопласта – да мало ли в доме подобных вещей, чтобы надежно утеплить?

Такие баки продолжают находиться в обиходе уже многие десятилетия и вполне устраивают своих хозяев.

Второй тип – расширительный бак для отопления закрытого типа. Такие баки применяются в тех отопительных системах, где устанавливаются насосы для принудительной циркуляции теплоносителя. Их еще называют мембранными баками для отопления.

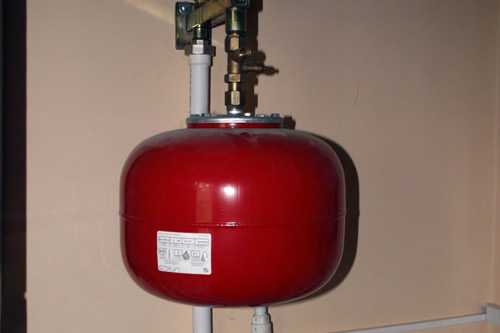

Бак закрытого типа

Конструкция такого расширительного бака являет собой стальной резервуар небольших размеров, который разделенный внутри специальной резиновой мембраной на две полости: одна из них будет заполнена теплоносителем, а вторая – газом (иногда это может быть азот, иногда – простой воздух). В одной части расширительного бака расположен штуцер для подсоединения к системе отопления, а в другой – ниппель для измерения давления газа и для подсоединения насоса при необходимости подкачки.

Такие типы намного превосходят баки открытого типа:

  • Полностью исключается контакт теплоносителя с воздухом через мембрану, что значительно уменьшит процесс окисления внутри стальной системы.
  • Бак устанавливается в любом удобном месте внутри помещения, что исключает дополнительное утепление и снижает потерю тепла.
  • Мембранный принцип действия обеспечивает герметичность бака, что исключает испарение теплоносителя.
  • Монтаж такого бака существенно прост в сравнении с баком открытого типа.
  • Значительно повышается экономичность всей системы отопления.
  • Подобная конструкция отличается большей надежностью.

Как рассчитать объем

Для правильного подбора расширительного бака закрытого типа следует произвести расчет по формуле:

V = (E x C / 1 – Рmin / Pmax.) / Кзап.

С – это общий объем теплоносителя в отопительной системе. Сюда включаем не только объем в радиаторах и трубах, но и объем резервуара котла и любых других элементов, где находится теплоноситель.

Е – это коэффициент расширения теплоносителя. Для определения необходимо учитывать максимально допустимую температуру при работающем отопительном агрегате.

Рmin – это начальное давление в расширительной емкости, которое измеряется в атмосферах. Значение не должно быть меньшим, чем гидростатическое давление всей системы отопления в месте расположения расширительного бака.

Pmax – это максимально допустимое значение давления (также измеряется в атмосферах). Значение соответствует давлению настройки предохранительного клапана. При этом учитывается возможность дополнительного давления от перепада высоты месторасположения предохранительного клапана и расширительного бака мембранного типа.

Кзап – это коэффициент заполнения расширительного бака. Измеряется в процентном соотношении максимума объема всей жидкости от полного объема бака.

Таблица для опредиления максимального объема жидкости, который может вместить бак

Важным моментом является знание характеристик теплоносителя. Вода или антифриз могут существенно отличаться по коэффициенту расширения.

Монтаж оборудования

Этот вопрос часто не дает покоя при возникновении проведения любых монтажных работ. Если речь идет о мембранном типе, то здесь все обстоит несколько проще.

Во-первых, его не нужно изготавливать, он уже полностью готов к эксплуатации, остается его лишь подсоединить к системе. Во-вторых, вам потребуется минимум необходимого инструмента. Если речь идет об открытых баках, то здесь понадобится и специфический инструмент, и опыт работы с ним. Например, вам нужны будут сварочный аппарат и «болгарка».

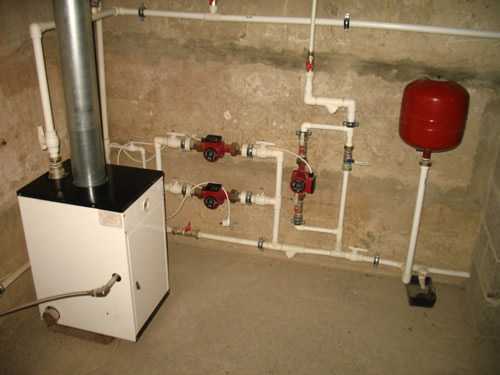

Система отопления в сборе

Практика показывает, что даже имея эти инструменты, не каждый способен качественно выполнить монтаж, чтобы со временем не образовалась течь в месте сваривания деталей. Поэтому лучше довериться профессионалам, которые качественно и, главное, в сроки выполнят все необходимые монтажные работы. С другой стороны, всегда можно попробовать выполнить все самостоятельно. Тогда и гордиться будет чем, и полезный опыт приобретается.

Возможно, Вас заинтересует: Действуют скидки. имитация бруса

buranrus.com

Открытый расширительный бак. Расчет и установка

Открытый расширительный бак предназначен для компенсации объема теплоносителя увеличивающийся в следствии нагрева, а так же для контроля уровня теплоносителя и долива.

Открытые расширительные баки нашли широкое распространение в так называемой гравитационной схеме системы отопления. В этой схеме теплоноситель циркулирует за счет разностей плотности нагретого и остывшего теплоносителя. Давление теплоносителя в такой схеме примерно равно атмосферному, поэтому имеется возможность устанавливать открытый расширительный бак.

Без условно учитывая современные системы отопления открытый расширительный бак имеет ряд существенных недостатков.

1. Открытый бак позволяет теплоносителю свободно испаряться, а это приводит к необходимости постоянно пополнять теплоноситель, т.е. постоянно следить за его уровнем.

2. Увеличивается коррозия системы отопления из-за попадания в нее кислорода.

3. Открытый расширительный бак должен быть установлен в самой верхней точке системы отопления. Это обстоятельство приводит к некоторым затруднениям. Установка открытого расширительного бака на не отапливаемом чердаке ведет к необходимости дополнительного утеплению и т.д.

4. Более сложная схема подключения по сравнению с закрытым расширительным баком.

Расчет открытого расширительного бака.

Vрас=0,05×Vсист, где

Vрб - объем открытого расширительного бака, л;

Vсист - полный объем системы отопления. Под объемом системы отопления подразумевается объем всех трубопроводов, батарей отоплений и нагревательного котла. Если вычисление объема системы отопления теплоносителя затруднено, приближенно его можно определить по мощности котла или тепловой потребности здания из расчета 14л/кВт.

Другими словами объем расширительного бака должен быть не менее 5% от объема системы отопления.

Установка открытого расширительного бака.

Расширительные баки открытого типа устанавливаются в самой верхней точке системы. Как правило, расширительные баки имеют четыре патрубка: расширительный, сигнальный, переливной и циркуляционный. Расширительный патрубок расположен в низшей точке открытого расширительного бака. Он, как правило, соединяют с низшей точкой обратной ветки системы отопления, обычно непосредственно перед котлом. По этому патрубку избыток теплоносителя перемещается в расширительный бак и обратно.

Сигнальный патрубок располагается на расстоянии порядка 20 см от дна открытого расширительного бака и предназначен для контроля уровня теплоносителя. Для удобства он соединяется с трубой и подводится к раковине. На окончание трубы устанавливается кран.

Переливной патрубок расположен в верхней части открытого расширительного бак. Он предназначен для слива теплоносителя при переполнении бака. С помощью трубопроводов он соединяется с канализацией.

Циркуляционный патрубок предназначен для подвода горячего теплоносителя с целью обогрева расширительного бака. Это особенно необходимо если бак расположен например на не отапливаемом чердаке.

stremynka.ru

Как сделать расширительный бак для отопления своими руками

так работает герметичный бак

Решили сделать расширительный бачок для отопления своими руками и не знаете как? Тогда вы попали по адресу. Ниже информация об этапах и целесообразности его изготовления.

Что такое расширительный бак

Циркуляция теплоносителя в системе отопления происходит только при наличии давления. Оно может создаваться за счет силы притяжения, под собственным весом воды, или же благодаря электрическому насосу. Исходя из этого, расширительный бачок для отопления своими руками возможно собрать:

  • открытым;
  • герметичным.

Зачем нужен расширительный бак в системе отопления? Все заключается в том, что показания манометров в системе должны быть стабильными. Это усложняется тем, что жидкость имеет свойство увеличиваться в объёме, когда ее нагревают. Ее становиться больше, процентов на пять, и такое увеличение количества теплоносителя влечет за собой сильное повышение давления. Настолько, что контур не способен выдержать таких нагрузок. Вода не поддается механическому воздействию, ее невозможно сжать, поэтому расширяясь, она способна разорвать систему. Встает вопрос о том, как погасить перепады? Для этого в схемах отопления предусматривается сосуд для компенсации перепадов давления при нагревании теплоносителя. Известный, как расширительный бак. Отопление без расширительного бака функционировать не будет.

Расширительный бачок для отопления, изготовленный своими руками – это резервуар, в который вытесняется вода из контура отопления, после того как нагревается. Это нужно для того, чтобы в контуре всегда циркулировало одинаковое количество теплоносителя.

Для чего нужен расширительный бак для отопления

  • для стабилизации показаний манометра, путем компенсации расширения теплоносителя;
  • для вывода воздуха из открытого контура.

Монометр

Перед тем как приступить к самостоятельному изготовлению, нужно понимать, как работает расширительный бак в системе отопления. Когда вода нагревается и ее становиться больше чем нужно, излишки удаляются из контура, на время, в бачок. А после того как вода остывает, изъятая жидкость опять поступает в контур. В герметичных резервуарах это происходит благодаря мембране, на которую действует давление воздушной камеры. В открытых резервуарах это происходит благодаря гравитации.

Таким образом, количество воды в системе всегда одинаковое, давление, соответственно тоже. Это основное предназначение этого резервуара. Помимо главного назначения расширительного бака в системе отопления, есть еще одна проблема, которую решает резервуар  открытого типа. Речь о воздушных пробках. Так как его устанавливают в самой высокой точке контура, который, в свою очередь, спроектирован под наклоном, вода выталкивает воздух вверх.

Открытая система

В открытых системах, при правильном проектировании, не должно образовываться воздушных карманов. Поэтому пузырьки воздуха обязательно найдут себе выход, который находится в пиковой точке контура. Именно там, где установлен резервуар. А устройство расширительных баков для отопления открытого типа предусматривает постоянный процесс взаимодействия жидкости и воздуха.

Работа замкнутого контура отопления невозможна без герметичного расширительного бака, а открытого – без негерметичного. Конструкция двух резервуаров абсолютно разная. Герметичные баки могут быть баллонной или плоской формы. Они разделены надвое. Одна часть удерживает в себе воздух, а во второй циркулирует жидкость. Между частями резиновая перегородка. Она может быть в форме диска, или же грушеобразной. В некоторых моделях мембрану можно менять, это разборные конструкции. Зачем расширительный бак в системе отопления менять полностью, если можно обойтись только заменой мембраны? Но это не всегда возможно, так как есть неразборные модели, которые меняются целиком.

Важные параметры:

  • объём резервуара для воды;
  • количество атмосфер в отсеке с воздухом.

Металлический расширительный бак в открытой системе отопления частного дома – это в большинстве своем прямоугольный сосуд, состоящий из четырех стенок и дна, в котором есть отверстие. Могут быть с крышкой, защищающей теплоноситель от загрязнений. Главное требование, предъявляемое этому виду отопительного оборудования – это достаточный размер, чтобы вместить вытесненный теплоноситель из контура при нагревании.

Закрытый бак своими руками

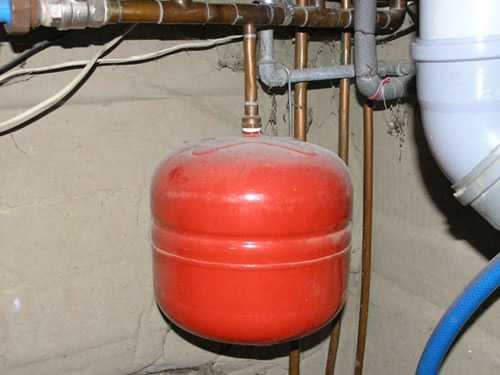

Закрытый (герметичный) бачок

Герметичные баки делаются в производственных условиях. Сделать расширительный бак для отопления своими руками можно и дома, но это какой трудоемкий и сложный процесс, что овчинка не стоит выделки. Поэтому на практике очень редко можно встретить самодельные герметичные расширительные баки для отопления. Инструкция с описанием этапов самостоятельного изготовления резервуара:

  • изготовить каркас, состоящий из двух половинок;
  • на каждую из частей наварить по фланцу, благодаря которым крепится мембрана и соединяются части корпуса. Получиться две камеры: в одной воздух, во второй – вода. Они не должны контактировать. Конструкция должна быть герметична;
  • в одну из частей нужно врезать патрубок для прохода жидкости, а во второй ниппель, через который будет регулироваться количество воздуха;
  • купить, или вырезать, из резины мембрану и поместить её между двумя частями, скрутить болтами фланец. При этом нельзя забывать о герметичности;
  • установить на контур и провести настройку расширительного бака для отопления.

Лучше отказаться от этой затеи в пользу покупки заводского изделия, не поскупившись на более дорогую модель с встроенным ниппелем. Так как сделать расширительный бак для отопления, учитывая количество инструментов, которые будут нужны для работы, и необходимость наличия навыков достаточно высокого уровня, крайне сложно.

Давление в воздушной камере герметичного бачка настраивается под определенные требования котла. Поэтому есть риск, что купленная дешевая модель без ниппеля не будет работать в вашей системе отопления должным образом.

Открытый бак своими руками

Открытый бачок

Другое дело расширительный бачок для отопления дома открытого типа. Раньше, когда в частных домах собирали только открытие системы, о покупке бака даже речи быть не могло. Как правило, расширительный бак в системе отопления, схема которого состоит из пяти основных элементов, делали прямо по месту монтажа. Не известно, можно ли было, вообще, его купить в то время. Сегодня проще, так как можно это сделать в специализированном магазине. Сейчас в преимущественном большинстве жилье обогревается герметичными системами, хотя есть еще много домов, где стоят открытие контуры. А как известно, бачки имеют свойство прогнивать и может возникнуть необходимость его замены.

Устройство расширительного бака системы отопления, который продается в магазине, может и не соответствовать требованиям вашего контура. Есть вариант, что он не поместится. Возможно, придётся изготовить его самостоятельно. Для этого вам понадобятся:

  • рулетка, карандаш;
  • болгарка;
  • сварочный аппарат и навыки работы с ним.

Помните о безопасности, одевайте перчатки и работайте со сваркой только в специальной маске. Имея все необходимое, можно сделать все за пару часов. Начнем с того, какой металл выбрать. Раз уж первый резервуар сгнил, значит, нужно сделать так, чтобы со вторым такого не произошло. Поэтому лучше использовать нержавеющую сталь. Толстую брать не надо, но и слишком тонкую тоже. Такой металл дороже обычного. В принципе, можно сделать и из того что есть.

Теперь поэтапно рассмотрим, как сделать бак своими руками:

  • действие первое.

Разметка листа металла. Уже на этом этапе вы должны знать размеры, так как от них зависит и объём резервуара. Система отопления без расширительного бака необходимого размера будет работать некорректно. Измерьте старый или сами посчитайте, главное, чтобы в нем было достаточного места для расширения воды;

Не размечайте сразу все детали. Надо учитывать толщину круга, лучше отмерять и вырезать по одной заготовке. Не забывайте зачищать края.

  • действие второе.

Вырезание заготовок. Конструкция расширительного бака отопления состоит из пяти прямоугольников. Это если он без крышки. Если хотите сделать крышу, то вырежьте еще одну деталь и разделите ее в удобной пропорции. Одна часть будет приварена к корпусу, а вторая сможет открываться. Для этого ее на завесы нужно приварить ко второй, недвижимой, части;

  • действие третье.

Сваривание заготовок в одну конструкцию. В дне сделайте отверстие и приварите туда патрубок, через который теплоноситель из системы будет попадать внутрь. Патрубок надо соединить со всем контуром;

  • действие четвёртое.

Утепление расширительного бака. Не всегда, но достаточно часто, резервуар стоит на чердаке, так как там находится пиковая точка. Чердак – это неотапливаемое помещение, соответственно, зимой там холодно. Вода в баке может замерзнуть. Чтобы этого не случилось, обложите его базальтовой ватой, или еще какими-нибудь утеплителями, устойчивыми к высокой температуре.

Бывает, что температура в открытом контуре повышается до такого уровня, что вода в расширительном резервуаре закипает. Учитывайте это при выборе утеплителя для бака. Он должен быть устойчивым к воздействию высоких температур и иметь высокие теплоизоляционные характеристики.

Как вы смогли убедиться нет ничего сложного в том, чтобы сделать бак своими руками. Выше описана самая простая конструкция. При этом помимо патрубка, через который резервуар соединяется с системой отопления, в схеме расширительного бака для отопления могут быть дополнительно предусмотрены следующие отверстия:

  • через которое осуществляется подпитка системы;
  • через которое лишний теплоноситель сливается в канализацию.

Схема бака с подпиткой и сливом

Если вы решили сделать бак своими руками с патрубком для слива, то разместите его так, чтобы он был выше линии максимального заполнения резервуара. Вывод воды через слив называется аварийным выбросом и главная задача этого патрубка – это недопущение переливания теплоносителя через верх. Подпитку можно врезать в любом месте:

  • так, чтобы вода была выше уровня патрубка;
  • так, чтобы вода была ниже уровня патрубка.

Каждый из способов правильный, разница лишь в том, что поступающая вода из патрубка, который находится над уровнем воды, будет журчать. Это скорее хорошо, чем плохо. Так как подпитка осуществляется в том случае, если в контуре недостаточно теплоносителя. А почему его там не хватает:

  • испарение;
  • аварийный выброс;
  • разгерметизация.

Если вы слышите, что в расширительный резервуар поступает вода из водопровода, то уже понимаете, о возможности возникновения каких-то неполадок  в контуре.

В итоге на вопрос: «нужен ли расширительный бак в системе отопления?» — можно наверняка ответить, что нужен и обязательно. Также нужно отметить, что для каждого контура подходят разные резервуары, поэтому правильный подбор и правильная настройка расширительного бака в системе отопления крайне важны.
