видео-инструкция по монтажу своими руками, особенности открытых отопительных систем, цена, фото

Прямое назначение расширительного бачка – это прием излишков воды, которые образуются в результате нагрева данного теплоносителя. Дело в том, что молекулы воды в горячем состоянии немного расширяются, а если бы подобного приемного устройства не было, то влага нашла бы самое слабое место магистрали и в этой точке образовалась бы течь.

Кроме того прибор выполняет и еще одну функцию – после остывания теплоносителя, он как бы «отдает» системе недостающее количество жидкости.

Фото бака, подключенного к отоплению

Этот элемент, по сути, представляет собой обыкновенную емкость, которая устанавливается над всей линией отопления. Но, конечно, тут существуют нюансы.Разберемся во всем последовательно и подробно.

Простейший вариант «расширителя» для отопления без принудительной циркуляции

Такой обогрев обычно состоит из трех элементов – котла, радиаторов или же просто труб, а также бачка. Тут не предусмотрено никаких насосов – теплоноситель двигается по магистрали естественным образом.

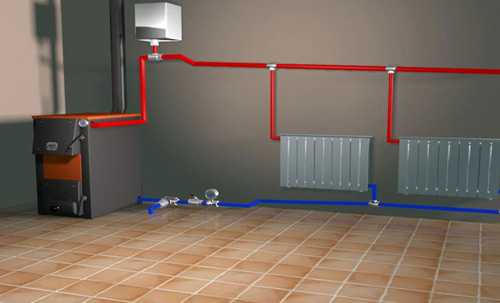

Схема отопления с естественной циркуляцией воды

В данном случае на чердаке ставится расширительный бачок системы отопления открытого типа– его обычно изготавливают самостоятельно. Из чего конкретно можно сделать емкость рассмотрим в таблице ниже.

Исходная конструкция:	Особенности использования в качестве бачка:
1. Алюминиевые бидоны.	Эти емкости, как правило, есть в практически любом хозяйстве. Они очень удобны, потому что мало весят и имеют достаточно неплохой объем.Что же касается недостатков, то можно выделить такой момент, как невозможность создания сварной точки соединения емкости и трубы. Все придется делать механическим способом, а это означает, что за такими участками нужен будет постоянный контроль на предмет протечек.
2. Изделия из газовых баллонов и листовой стали.	Вариант хорош тем, что для соединений можно применять сварку – это позволяет добиться максимальной герметичности стыков. Кроме того сталь такого типа имеет отличную стойкость к механическим ударам.Если же говорить о недостатках, то это, пожалуй, риск появления ржавчины, которая постепенно будет засорять трубы и радиаторы.

В целом получается, что как для кустарных конструкций — оба варианта хороши, просто нужно смотреть на то, что именно вам проще будет достать и смонтировать.

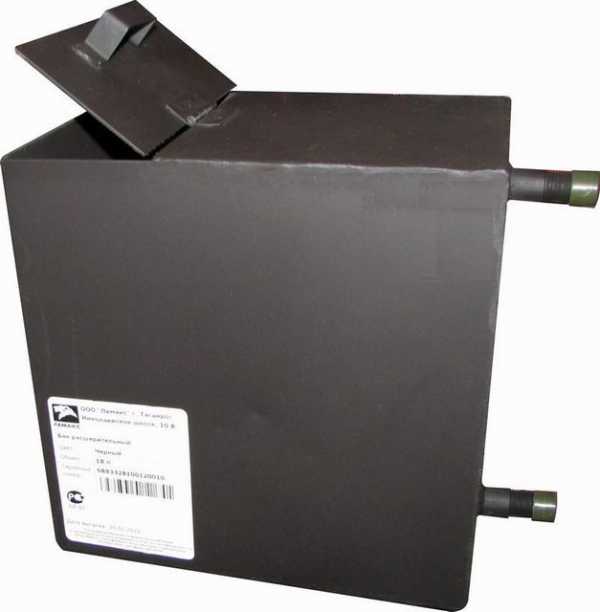

Самодельный расширитель

Обратите внимание на два важных момента!
Во-первых, бачки, которые ставятся на чердаках обязательно нужно утеплять, чтобы вода в них не замерзла.
А, во-вторых, очень важно предупредить испарение воды – тут поможет либо плотная крышка, либо обыкновенное подсолнечное масло.

В последнем случае в емкость наливается немного масла – оно образует слой «пленочки» на поверхности воды, и эта прослойка не дает влаге испаряться. Такая вот хитрость.

Что же касается утепления, то произвести данную операцию очень просто – достаточно обмотать бидон старыми куртками, фуфайками и т.п.

В принципе такие самодельные конструкции довольно практичные – как показало время, они без особых проблем служат не одно десятилетие.

Разберемся, как они устанавливаются.

Монтаж «кустарных» бачков

Принцип монтажа

Схема работы обычно такая:

1. От какой-либо точки системы поднимается вверх вертикальная труба.
2. В нужном месте перекрытия сверлится отверстие для прохождения трубы.
3. Магистраль «пропускается» через перекрытие.
4. В дне бака делается дырочка такого же диаметра, как и труба.
5. Труба вставляется в днище бидона и далее соединение герметизируется. Делается это с помощью сварки (если емкость из стали) или же обычными гайками, если бидон из алюминия или пластика, например. В последнем случае на конце магистрали нужно нарезать трубную резьбу ручным клуппом.

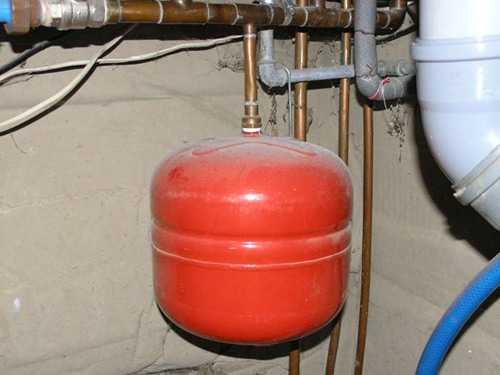

Расширитель, установленный на чердаке

Как видите, ничего сложного в такой работе нет.

Совет: если вы делаете стальной расширительный бачок системы отопления своими руками, то постарайтесь организовать все так, чтобы в нем было как можно меньше сварных швов, углов и т.п.
Дело в том, что именно эти участки наиболее подвержены риску появления протечек.

Теперь давайте поговорим о заводских изделиях с совершенно иным принципом действия.

Расширительные баки закрытого типа

Такие емкости предназначены для установки внутри помещений. Их можно ставить в кухнях, санузлах, коридорах и т.п. Самый главный нюанс, который важно понимать – это то, что данные изделия эксплуатируются в системах с дополнительными циркуляционными насосами.

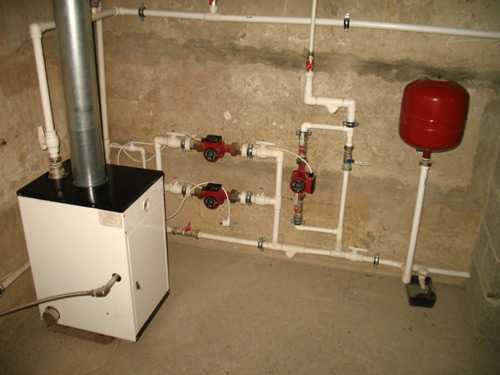

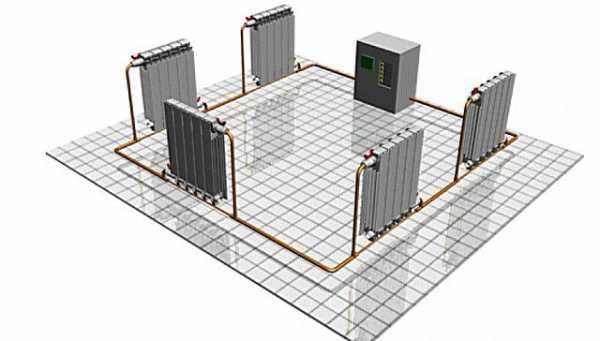

Магистраль с насосом

Кроме того надо знать и то, то внутри закрытых бачков находится не сплошная пустота, а специальная мембрана (обычно она сделана из резины).

Мембрана тут нужна для двух целей:

1. Для создания нужного давления, под воздействием которого вода будет попадать обратно в систему.
2. Для того чтобы была возможность нивелировать силу гидравлических ударов.

Если подробнее, то «работает» это очень просто:

• Резиновая груша служит для сбора лишней воды.
• Между стенками мембраны и самого бачка закачивается газ или воздух – получается, что он создает силу давления, которая и воздействует на грушу.

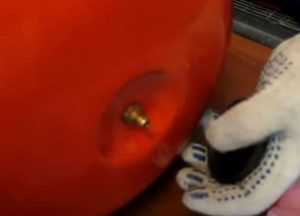

• Воздух закачивается через ниппель с помощью обыкновенного велосипедного или машинного насоса.
• Мембрана довольно гибкая и во время «захода» воды растягивается постепенно . Это позволяет принимать гидроудары, а не направлять их на стенки металла.
• Сами же гидравлические нагрузки, перепады возникают довольно часто в тех системах, в которых работают насосы – именно эти приборы и являются источниками, причиной ударов, так как имеют свойство включаться и изменять мощность потока воды.

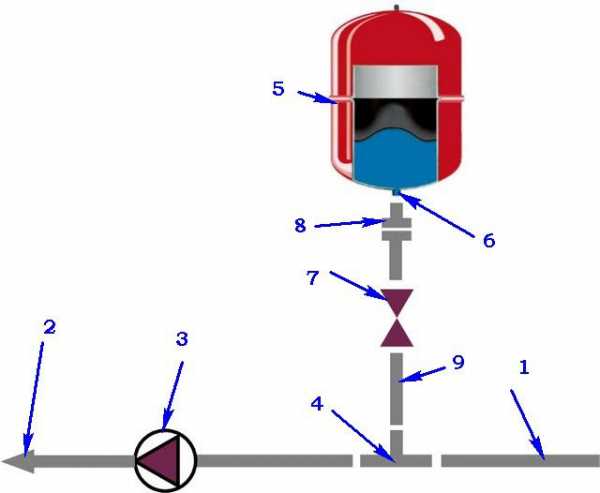

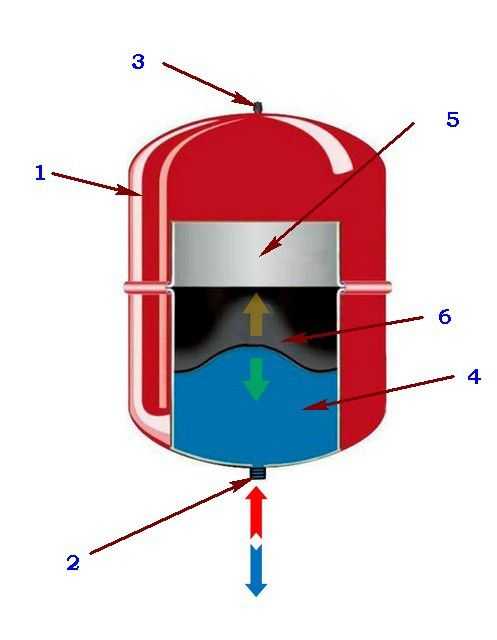

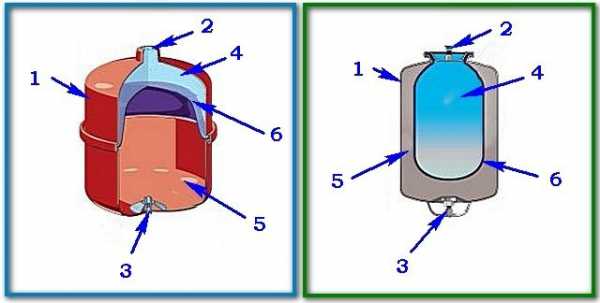

Схема устройства закрытого типа

Что же касается самого бачка, то инструкция его изготовления на заводе такова, что он обычно имеет посередине соединительные швы вокруг всей своей оси. Вот именно эти швы и боятся гидроударов.

В принципе конструкция тут довольно продуманная и безопасная.

1. За счет нахождения воды внутри груши, а не внутри металлической оболочки, получается, что тут отсутствует контакт воды с воздухом, что предохраняет все стальные поверхности системы в целом от окисления. Конечно, процесс все равно происходит, но, по крайней мере, не такой интенсивный, как в случае с расширительными баками открытого типа.
2. Бачки очень компактные в плане размеров – это позволяет крепить их в практически любых точках, без потери ценного пространства.
3. Мембрана настолько герметичная, что становится невозможной главная проблема изделий открытого типа – испарение влаги.

Обратите внимание на то, что и в изделиях закрытого типа имеются определенные недостатки. В частности они касаются непосредственно мембраны. Дело в том, что резина имеет свойство покрываться микротрещинами со временем, что приводит к потере давления воздуха и попаданию воды в пространство самого бака соответственно.

Совет: не покупайте изделия сомнительного происхождения и те, которые стоят подозрительно низко.
Пользуйтесь продукцией известных брендов, и тогда товар прослужит максимально долго и без проблем.

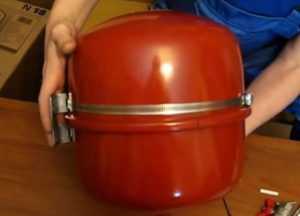

Так выглядит мембрана

И перед рассмотрением того, как монтируется такой расширительный бачок системы отопления своими руками, затронем еще один важный момент.

Какого объема бак ставить

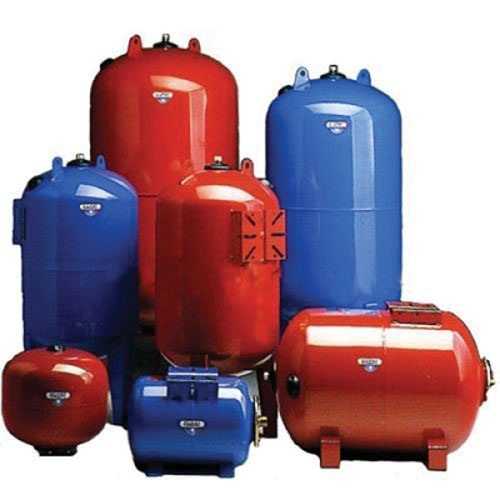

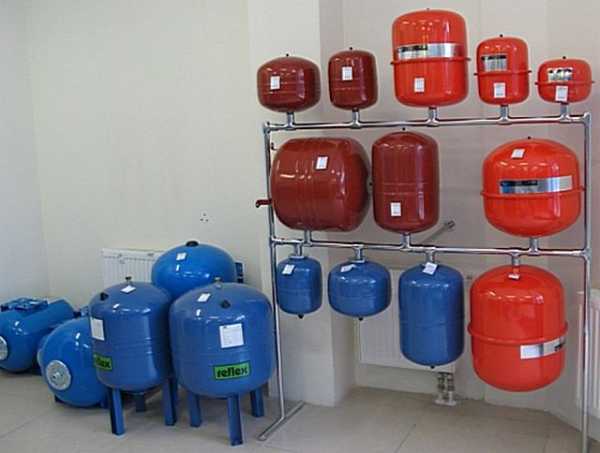

Расширители разного объема

На самом деле тут существует приблизительное правило – нужно просто добавить 15% к существующему объему воды и делать емкость соответствующего литража.

Однако это подход слишком приблизительный – лучше пользоваться специальной формулой, благодаря которой ваша система станет максимально эффективной, безопасной и экономичной.

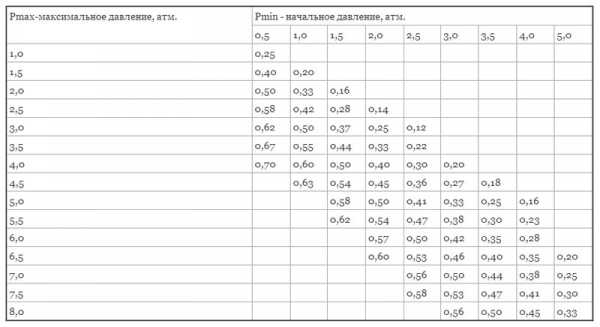

Формула тут такая: V = E x C /( 1 – Рmin / Pmax) / Кзап

Разберем ее подробно:

• C – это общее количество нашего теплоносителя в системе.

Обратите внимание на то, что учитывается не только объем труб и радиаторов, но и также то количество теплоносителя, которое находится в котле.

• E – сюда у нас подставляется цифра коэффициента расширения воды под воздействием нагревания. Или если вместо воды в системе используется антифриз, то берем параметры его коэффициента. При этом нужно учитывать максимально допустимую температуру, до которой котел способен нагреть теплоноситель.
• Pmin – это количество атмосфер начального давления в расширительном баке.
• Pmax – это соответственно показатель максимально допустимого давления, на которое настроен предохранительный клапан.
• Кзап – это коэффициент, показатель заполнения расширительной емкости.

Выполняем несложные математический действия, и получаем оптимальный литраж.

Ну и теперь можно перейти непосредственно к обзору принципа установки емкости.

Монтаж устройств закрытого типа

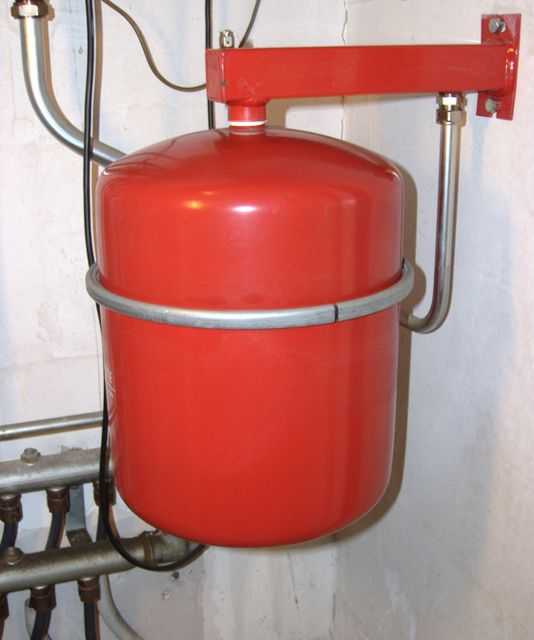

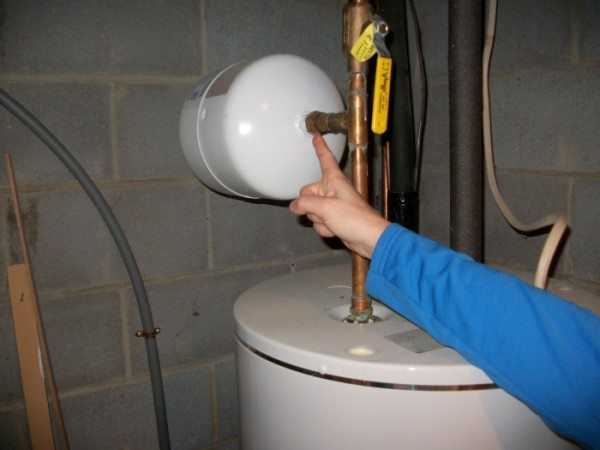

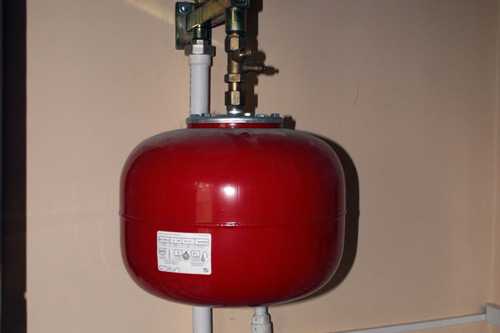

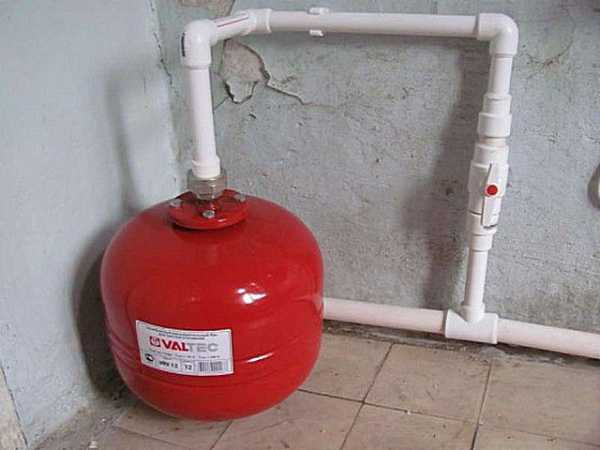

Расширитель, закрепленный на стене

Стоит отметить, что сборка такого элемента не представляет особой сложности, потому что тут не понадобится сложных инструментов, цена которых высокая.

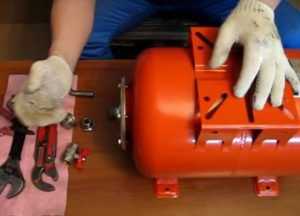

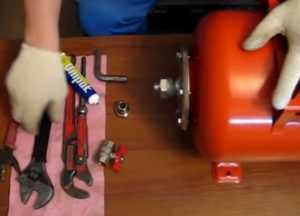

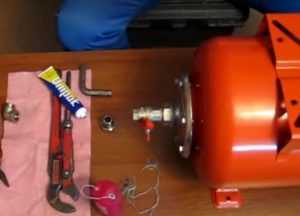

По сути, нужен стандартный «набор» сантехника:

1. ступенчатый и газовый ключ;
2. разводной ключ;
3. силикон, пакля.

А сам же порядок работы примерно такой:

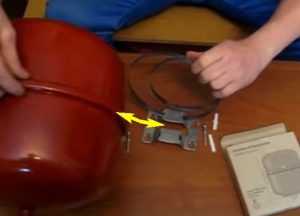

1. Закрепляем бак на плоскости стены с помощью кронштейнов или хомутов.

Важно!
Даже если ваш бачок небольшой и весит не слишком много, все равно лучше перестраховаться и проверить несущие способности стены в том месте, где вы его собрались подвешивать.
Дело в том, что тут возможна вибрация из-за гидравлических ударов и перепадов мощности потоков.
А если бак будет вибрировать и при этом висеть на гипсокартоне, например, то скорее всего он рано или поздно просто упадет.

2. Если емкость большая и в нее вмещается более 30 литров, то крепить ее нужно не на стену, а устанавливать на полу — на ножках.

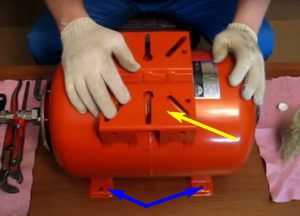

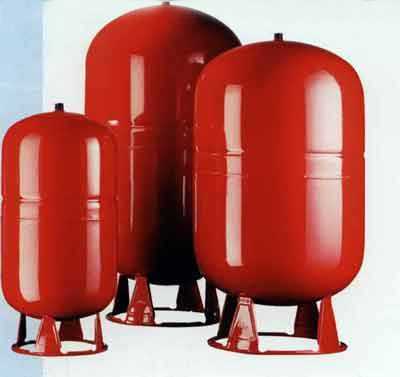

Изделия на ножках

3. Подводим трубу к баку и подсоединяем все с помощью гаек или специальных фитингов-переходников.

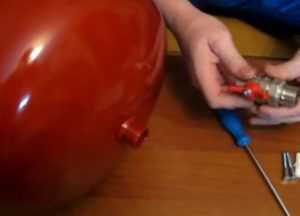

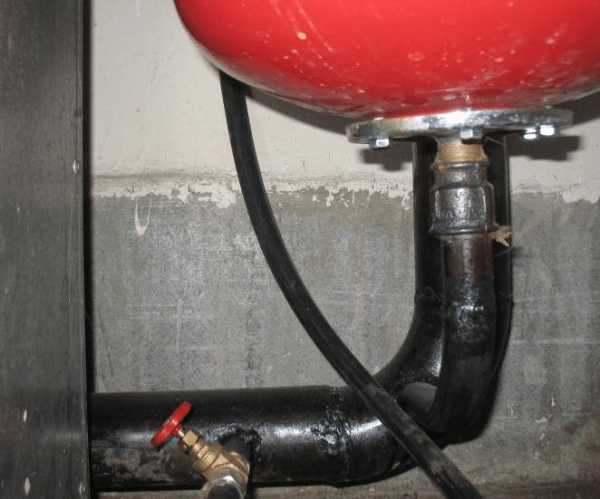

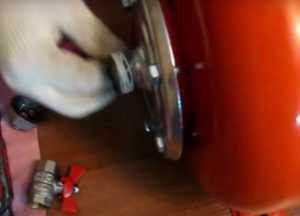

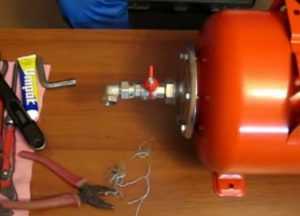

Так выглядит место соединения трубы и бака

4. Накачиваем воздух в емкость.
5. Запускаем воду в систему.

При этом нужно обязательно контролировать уровень давления воды – дело в том, что если оно будет избыточным, то мембрана просто напросто разорвется.

В принципе это дело поправимое, но только в том случае, если вы приобрели изделие со сменной резиновой «грушей». Запресованную мембрану заменить не получится – тут придется озаботиться сменой всего бака.

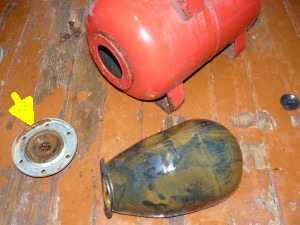

Пример испорченной груши

Если же говорить о том, какую мембрану лучше приобретать, то тут нет универсальной рекомендации. Запрессованные «груши» практически не рвутся, но если что-то случится, то придется менять весь элемент. А второй вариант – рвется чаще, но зато и меняется легко и дешево.

Так что выбирать вам. На этом наша статья завершена.

Вывод

Мы с вами довольно глубоко разобрались в том, что такое баки расширительные, для чего они нужны, какие бывают и по какому принципу монтируются. Хочется думать, что такие сведения вам пригодятся на практике, и вы сможете спланировать максимально эффективную систему отопления у себя дома. Кстати вы можете найти дополнительную полезную информацию по теме – в размещенном в статье видео.

gidroguru.com

Как утеплить расширительный бак отопления « Новости рынка недвижимости

В современном мире все большую популярность приобретают различные системы отопления. Действительно можно сказать, что вряд ли сегодня найдешь дом без определенной системы отопления. Поэтому все меньше становится людей, которые ничего не знают о каких-то определенных устройствах отопительных систем. В этой статье можно поговорить о том, что такое расширительный бак и как утеплить расширительный бак отопления. Вначале хотелось бы сказать о том, что данное изделие может являться одной из основных систем современного отопления. Этот элемент предназначается для предотвращения большого скачка давления жидкости. Не будем забывать, что скачок давления жидкости в системе отопления просто неизбежен. Рост давления жидкости в системе возникает из-за того, что теплоноситель от нагревания воды расширяется. Именно поэтому система отопления предусматривает установку расширительного бака и это является необходимостью.

В современное время расширительные баки систем отопления подразделяются на два типа. Они бывают закрытыми или мембранными, и открытыми. Открытый расширительный бак имеет совсем простую конструкцию. Обычно расширительный бак такого типа монтируется на самой высокой точке прохождения отопительной системы. Эти точки обычно находятся на чердаке или крыше разных типов сооружений. Открытый вид расширительного бака выполняет несколько функций. Во-первых, принимает расширение теплоносителя, которое происходит от нагрева жидкости в системе отопления. Во-вторых, предотвращает закипание жидкости в центральной отопительной системе. Следует заметить, что открытая конструкция расширительного бака, имеет свойство пополнения отопительной системы жидкостью, которая по тем или иным причинам испарилась или вытекла. Ввиду того, что данная система открытая бак данной конфигурации необходимо утеплять, причем обязательно. Как утеплить расширительный бак отопления?

Некоторые люди утепляют баки с помощью разного рода материала. Умудряются использовать разное тряпье. Это не эстетично и не практично. Так как обилие влаги и конденсата создает запах гниения, а чтобы осуществить доступ к устройству придется приложить много усилий. Поэтому утеплить расширительный бак открытого типа можно, при помощи различных изоляционных материалов, например, используя пенопласт. Используя данный утеплитель, можно создать и эстетичность и практичность. Еще одним способом, которым пользуются некоторые владельцы домов, является использование местного водяного отопления. Имеющееся водяное отопление можно разместить рядом с расширительным баком открытого типа. Отопление будет согревать пространство, и вода в расширительном баке не будет замерзать. Если серьезно подойти к утеплению расширительного бака, это позволит избежать довольно многих проблем, которые могут возникнуть из-за замерзания жидкости, и в довольно не подходящее время. Чтобы избежать замерзания жидкости внутри расширительного бака, некоторые специалисты подсоединяют циркуляционную трубу.

Как было сказано выше, еще одной разновидностью расширительного бака, является бак, который имеет закрытую конструкцию. Еще этот вид называют мембранным. Этот вид устройства утеплять не нужно, так как обычно он расположен рядом с основной системой отопления. Этот вид устройства имеет форму металлического сосуда, который разделяется посредине резиновой мембраной. Этот тип расширительного бака, на сегодняшний день приобретает все больше популярности.

stroymetr.com

Страница не найдена – ОпенСтрой.ru

Освещение

В каждом помещении присутствует такой элемент, как люстра. Она не только освещает, но и

Освещение

Как следует из названия материала, гибкий камень являет собой технологию, успешно совмещающую казалось бы

Ванная

Из-за засора в трубах кухонной канализации иногда приходится сильно понервничать. Дело в том, что

Советы хозяйке

Не один раз убеждалась, что термос – невероятно полезная в хозяйстве вещь. Но случается,

Советы хозяйке

Фото: повседневная одежда куда больше остальных вещей нуждается в грамотном уходе Даже повседневная одежда

Советы хозяйке

Тонкие ткани требуют к себе деликатного отношения Шелковая ткань – это дорого и красиво,

openstroi.ru

Как самому сделать теплоакуумулятор для отопления

В нынешние времена удорожания всех видов энергоносителей многих домовладельцев стал серьезно волновать вопрос их экономичного использования. Один из вариантов – это включение в схему отопления большой емкости с водой – теплового аккумулятора.
Но емкости заводского изготовления отличаются немалой стоимостью. В то же время некоторые домашние мастера – умельцы разобрались, как можно сделать теплоаккумулятор своими руками, что выйдет гораздо дешевле. Об этом опыте и будет рассказано в данной статье.

Немного о назначении и конструкции

Прежде чем давать рекомендации по изготовлению этого важного узла, вкратце определимся, для чего он нужен и рассмотрим его заводскую конструкцию. Итак, аккумулирующие емкости с водой применяются в случаях периодического отопления дома, а точнее:

• при работе электрического котла с многотарифным счетчиком, когда нагреватели могут экономно функционировать лишь в ночное время. Агрегат, работая на полную мощность, обогревает дом и накапливает тепловую энергию в баке с водой;
• накопление теплоты необходимо и для котлов на твердом топливе, которые наоборот, останавливаются в ночное или другое время, если некому заложить в топку новую порцию дров или угля;

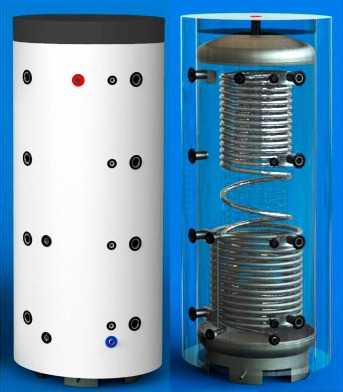

Агрегаты заводского изготовления представляют собой бак круглой формы, заполненный водой. В нее погружены несколько змеевиков, в них циркулирует теплоноситель котлового и других контуров отопления. Конструкция достаточно сложна в производстве и оттого недешева, в этом можно убедиться, посмотрев чертежи теплоаккумулятора.

Если попытаться взять за основу подобное устройство, чтобы самостоятельно изготовить теплоаккумулятор, то в конечном счёте он обойдется ненамного дешевле заводского. Медные или нержавеющие трубки и работа по навивке из них змеевиков, герметизация вводов и утепление отнимут у вас массу времени и денежных средств. Для домовладельцев, желающих произвести сборку и установку самодельного накопителя тепла, есть более простое решение, описанное ниже.

Расчет объема накопительного бака

Данное решение заключается в том, что теплоаккумулятор, сделанный своими руками, представляет собой обычную утепленную емкость с двумя патрубками для присоединения к системе отопления. Суть заключается в том, что котел в процессе работы частично направляет тепловой носитель в накопительный бак, когда радиаторы в этом не нуждаются. После отключения источника тепла происходит обратный процесс: работа системы отопления поддерживается водой, поступающей из аккумулятора. Для этого нужно будет правильно выполнить обвязку накопительной емкости с теплогенератором.

Первым делом надо определить объем бака для аккумуляции тепловой энергии и произвести оценку возможности его размещения в котельной. Кроме того, изготовление теплоаккумуляторов для твердотопливных котлов необязательно начинать с нуля, есть различные варианты подбора готовых сосудов подходящей вместительности.

Мы предлагаем ориентировочно определить объем бака самым простым способом, основанным на законах физики. Для этого надо иметь такие исходные данные:

• тепловая мощность, потребная на обогрев дома;
• время, в течение которого источник тепла будет отключен и его место займет аккумулирующая емкость для отопления.

Способ расчета покажем на примере. Есть здание площадью 100 м2, где теплогенератор простаивает 5 часов в сутки. Укрупненно принимаем необходимую тепловую мощность в размере 10 кВт. Это значит, что каждый час аккумулятор должен отдавать в систему 10 кВт энергии, а на весь промежуток времени ее надо накопить 50 кВт. При этом вода в баке нагревается минимум до 90 ºС, а температура на подаче в системах отопления частных домов при стандартном режиме принимается равной 60 ºС. То есть, разность температур составляет 30 ºС, все эти данные мы подставляем в хорошо знакомую из курса физики формулу:

Q = cmΔt

Поскольку мы хотим узнать количество воды, что должен содержать тепловой аккумулятор, то формула принимает такой вид:

m = Q / c Δt, где:

• Q – общий расход тепловой энергии, в примере равен 50 кВт;
• с – удельная теплоемкость воды, составляет 4.187 кДж / кг ºС или 0.0012 кВт / кг ºС;
• Δt– разность температур воды в баке и подающем трубопроводе, для нашего примера это 30 ºС.

m= 50 / 0.0012 х 30 = 1388 кг, что занимает ориентировочный объем 1.4 м3. Итак, тепловая батарея для твердотопливного котла емкостью 1.4 м3, наполненная водой, нагретой до 90 ºС, будет обеспечивать дом площадью 100 м2 теплоносителем с температурой 60 ºС в течении 5 часов. Потом температура воды упадет ниже 60 ºС, но еще какое-то время (3—5 часов) понадобится на полную «разрядку» аккумулятора и остывание помещений.

Важно! Для того чтобы тепловой аккумулятор, изготовленный своими руками, успевал полностью «зарядиться» во время работы котла, последний должен иметь не менее чем полуторный запас по мощности. Ведь отопителю надо одновременно обогревать дом и загружать накопительный бак горячей водой.

Рекомендации по изготовлению

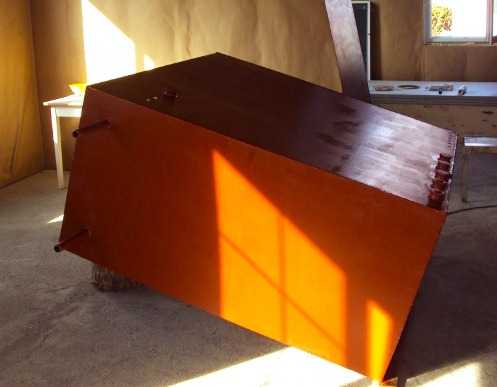

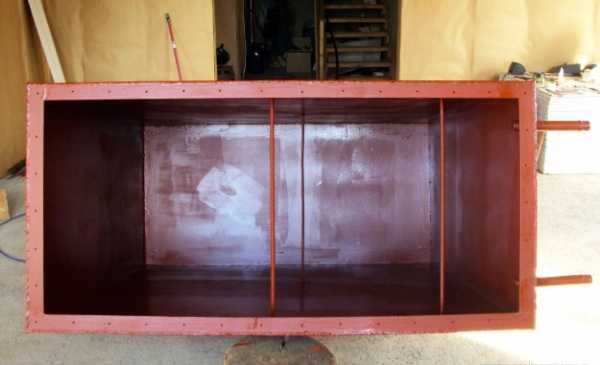

Если требуется сделать аккумулирующую емкость с нуля, то лучше всего для этой цели использовать обычный листовой металл толщиной 2 мм. Варить бак можно и из нержавейки, но вовсе не обязательно, так как подобный материал обойдется очень дорого. Для удобства последующего утепления и простоты изготовления емкость лучше делать прямоугольной формы. Зная объем бака, легко рассчитать его габариты в соответствии с условиями его монтажа в котельной.

Совет. Если вы хотите обеспечить совместное функционирование накопительного сосуда и самотечной системы отопления, то нужно смастерить теплоаккумулятор открытого типа, то есть, обеспечить его сообщение с атмосферой через трубку в верхней части бака. Ставить его надо выше уровня радиаторов, для чего придется дополнительно сварить подставку из стальных труб или уголков.

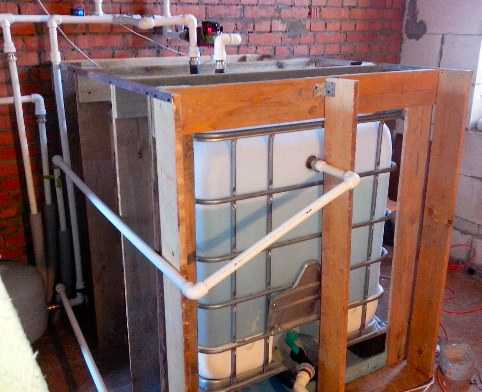

В некоторых случаях нет смысла варить емкость с нуля, можно сделать водяной теплоаккумулятор из бочки. Хорошо подойдет железная бочка большой вместительности, в нее потребуется врезать два патрубка для присоединения к системе. Пластмассовые бочки применять рискованно из-за высокой температуры воды, разве что на маркировке изделия будет указана максимальная температура содержимого до 100 ºС.

Такое же предостережение мы даем тем домашним умельцам, что мастерят теплоаккумуляторы из еврокуба. Конечно, это очень удобный способ, но данная пластмассовая емкость рассчитана на максимальную температуру не более 70 ºС. Поэтому еврокуб подойдет в качестве накопительного бака, работающего с теплыми полами, где температура теплоносителя редко превышает 50 ºС, для радиаторных систем он не годится.

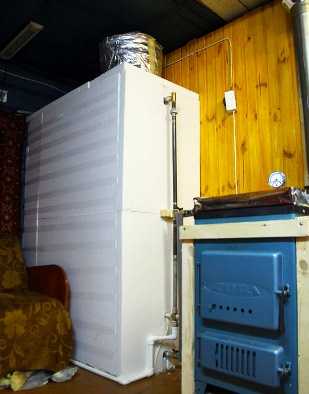

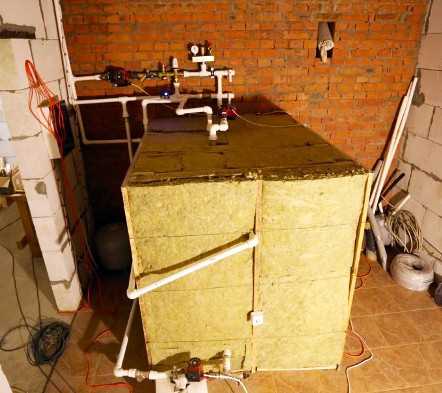

Чем утеплить теплоаккумулятор

Даже когда бак находится в теплом помещении, то разность температур между воздушной средой и теплоносителем слишком велика – от 50 до 70 ºС. Чтобы не терять тепло и не обогревать им топочную, надо обязательно выполнять утепление теплоаккумулятора. Проще всего это сделать с помощью пенопласта толщиной 100 мм и плотностью 25 кг/м3. Его легко клеить к металлическим стенкам и вырезать отверстия под патрубки.

Сгодится для утепления и минеральная вата той же толщины, хотя крепить ее несколько сложнее. Плотность материала – 135—145 кг/м3. Для круглых баков из бочек придется использовать рулонные утеплители типа ISOVER, тут придется изрядно повозиться с крепежом, особенно в нижней части емкости.

Ниже на видео показана установка и схема теплоаккумулятора с подключением его к котлу и отопительной системе:

Статья в тему: Как сделать отопление в частном доме — подробное руководство

Заключение

Использование накопительного бака позволяет экономить топливо при работе дровяных котлов и пользоваться выгодным ночным тарифом в случае с теплогенератором электрическим. В изготовлении бак не столь уж сложен, надо только иметь некоторые навыки.

cotlix.com

Расширительный бак для отопления закрытого типа установка

При планировании создания системы водяного отопления в собственном доме, перед владельцем встаёт выбор из нескольких вариантов. В перечне самых главных вопросов – тип системы (будет она открытого или закрытого типа), и какому принципу станет осуществляться передача теплоносителя по трубам (естественная циркуляция за счет действия гравитационных сил, или принудительная, требующая установки специального насоса).

Расширительный бак для отопления закрытого типа установка

Каждая из схем имеет свои достоинства и недостатки. Но все же в настоящее время все чаще предпочтение отдается закрытой системе с принудительной циркуляцией. Такая схема более компактна, легче и быстрее монтируется, имеет ряд других эксплуатационных преимуществ. Одна из основных отличительных особенностей – это полностью герметичный расширительный бак для отопления закрытого типа установка которого будет рассмотрена в настоящей публикации.

Но прежде чем приобретать расширительный бак и приступать к его монтажу, необходимо хотя бы немного ознакомиться с его устройством, принципом работы, а также с тем, какая именно модель станет оптимальной для конкретной системы отопления.

В чем преимущества закрытой системы отопления

Содержание статьи

Несмотря на то что в последнее время появилось множество современных приборов и систем обогрева помещений, принцип передачи тепла через циркулирующую по трубам жидкость с высокой теплоемкостью – без сомнения, остается самым распространенным. В качестве переносчика тепловой энергии чаще всего применяется вода, хотя при некоторых обстоятельствах приходится применять и иные жидкости с низкой температурой замерзания (антифризы).

Водяное отопление является лидером по распространенности

Теплоноситель получает нагрев от котла (печи с водяным контуром) и передает тепло отопительным приборам (радиаторам, конвекторам, контурам «теплого пола»), установленным в помещениях в необходимом количестве.

Как определиться с типом и количеством радиаторов отопления?

Даже самый мощный котел не будет способен создать в помещениях комфортную атмосферу, если параметры точек теплообмена не соответствуют условиям конкретной комнаты. Как правильно рассчитать требуемое количество радиаторов отопления – в специальной публикации нашего портала.

Но любая жидкость имеет общие физические свойства. Во-первых, при нагреве она значительно увеличивается в объеме. А во-вторых, в отличие от газов — это несжимаемая субстанция, ее температурное расширение необходимо каким-либо образом компенсировать, предоставив для этого свободный объем. И при этом необходимо предусмотреть, чтобы по мере остывания и уменьшения в объёме, в контуры труб извне не попал воздух, который создаст «пробку», препятствующую нормальной циркуляции теплоносителя.

Именно такие функции и выполняет расширительный бачок.

Еще не столь в частном строительстве особой альтернативы и не существовало – в самой высокой точке системы устанавливался открытый расширительный бак, который вполне справлялся с поставленными задачами.

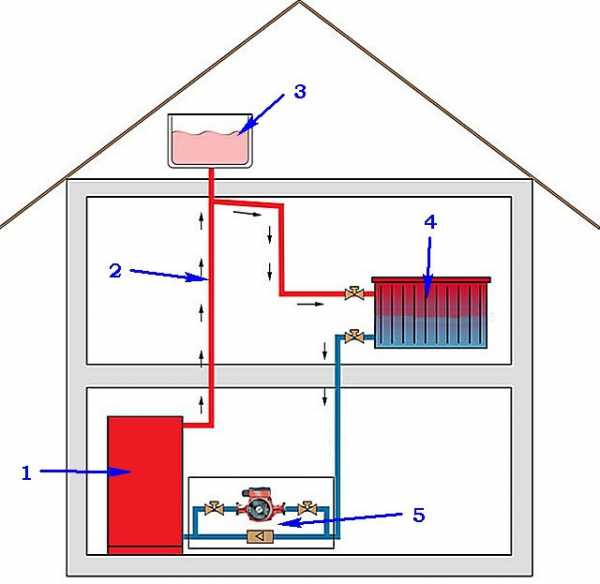

Принципиальная схема системы открытого типа

1 – котел отопления;

2 – стояк подачи;

3 – открытый расширительный бачок;

4 – радиатор отопления;

5 – опционально – циркуляционный насос. В данном случае показан насосный узел с обводной петлей и системой задвижек. При желании или при возникновении необходимости можно переключить принудительную циркуляцию на естественную, и наоборот.

Возможно, вас заинтересует информация о том, как правильно осуществляется установка радиаторов отопления

Закрытая же система – полностью изолирована от атмосферы. В ней поддерживается определенное давление, а температурное расширение жидкости компенсируется установкой герметичного бачка особой конструкции.

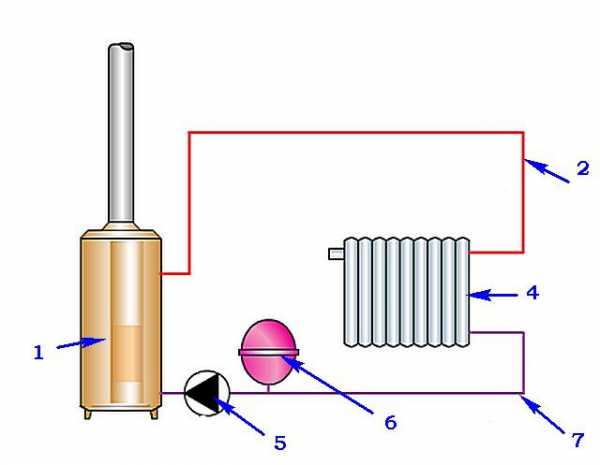

Отличия системы отопления закрытого типа

Бачок на схеме показан поз. 6, врезанным в трубу обратки (поз.7).

Казалось бы – чего «огород городить»? Обычный открытый расширительный бачок, если он в полной мере справляется со своими функциями, видится более простым и недорогим решением. Он, наверняка, стоит немного, а кроме того, при определенных навыках, его несложно изготовить и самостоятельно – сварить из стальных листов, использовать ненужную металлическую емкость, например, старый бидон и т.п. Мало того, можно встретить примеры применения старых пластиковых канистр.

Открытый расширительный бак

Есть ли смысл тратить деньги на приобретение герметичного расширительного бачка? Оказывается, есть, так как закрытая система отопления имеет немало преимуществ:

• Полная герметичность абсолютно исключает процесс испарения теплоносителя. Это открывает возможности применения, помимо воды, специальных антифризов. Мера – более, чем необходимая, если загородным домом в зимнее время пользуются не постоянно, а «наездами», время от времени.
• В открытой системе отопления расширительный бак, как уже упоминалось, должен быть смонтирован в самой высшей точке. Очень часто подобным местом становится неотапливаемый чердак. А это влечет дополнительные хлопоты по термоизоляции емкости, чтобы даже в самые сильные морозы теплоноситель в ней не замерз.

Расширительный бачок вполне можно разместить в неприметном углу

А в закрытой системе расширительный бачок может быть установлен практически на любом ее участке. Наиболее целесообразным местом монтажа является труба обратки непосредственно пред входом в котел – здесь детали бачка в меньшей степени будут подвергаться температурному воздействию от разогретого теплоносителя. Но это – отнюдь не догма, и смонтировать его можно с таким расчетом, чтобы он не создавал помех и не дисгармонировал своим видом с интерьером помещения, в том случае если, скажем, в системе используется настенный котел, установленный в коридоре или на кухне.

• В открытом расширительном бачке теплоноситель всегда находится в контакте с атмосферой. Это приводит к постоянному насыщению жидкости растворенным воздухом, что является причиной активизации коррозии в трубах контура и в радиаторах, к повышенному газообразованию в процессе нагрева. Особенно нетерпимы к этому алюминиевые радиаторы.
• Закрытая система отопления с принудительной циркуляцией – менее инертна – она гораздо быстрее прогревается при запуске, намного чувствительнее к регулировкам. Исключаются совершенно неоправданные потери в области расширительного бака открытого типа.
• Разница температур в трубе подачи и в обратке в токах соединения с котлом – меньше, чем в открытой системе. Это важно для сохранности и длительности эксплуатации отопительного оборудования.
• Закрытая схема с принудительных циркуляций для создания контуров потребует трубы меньшего диаметра – налицо выигрыш и в расходах на материалы, и в упрощении монтажных работ.
• За расширительным баком открытого типа необходим контроль – для недопущения перелива при заполнении, и для исключения падения уровня жидкости в нем в ходе эксплуатации ниже критической отметки. Конечно, это все можно решить установкой дополнительных устройств, например, поплавковых клапанов, патрубков перелива и т.п., но это лишние сложности. В закрытой системе отопления подобных проблем не возникает.
• И, наконец, такая система – наиболее универсальна, так как подходит к любым типам батарей, позволяет подключать контуры теплого пола, конвекторы, тепловые завесы. Кроме того, при желании можно организовать и горячее теплоснабжение, смонтировав в систему бойлер косвенного нагрева.

Из серьезных недостатков можно упомянуть только один. Это — обязательность «группы безопасности», включающей контрольно-измерительные приборы (манометр, термометр), предохранительный клапан и автоматический воздухоотводчик. Впрочем, это, скорее, не недостаток, а технологическая издержка, обеспечивающая безопасную эксплуатацию системы отопления.

Одним словом, преимущества закрытой системы явно перевешивают, и траты на специальный герметичный расширительный бак выглядят вполне оправданными.

Как устроен и как действует расширительный бачок для отопления закрытого типа?

Устройство расширительного бачка для системы закрытого типа не отличается большой сложностью:

Схема устройства и действия герметичного расширительного бачка

Обычно вся конструкция размещена в стальном штампованном корпусе (поз.1) цилиндрической формы (встречаются бачки в форме «таблетки»). Для изготовления используется качественный металл, имеющий антикоррозийное покрытие. Снаружи бачок покрыт эмалью. Для отопления применяются изделия с красным корпусом. (Существуют бачки синего цвета – но это водные аккумуляторы для системы водоснабжения. Они не рассчитаны на повышенные температуры, а ко всем их деталям предъявляются повышенные санитарно-гигиенические требования).

С одной из сторон бачка размещен резьбовой патрубок (поз. 2) для врезки в систему отопления. Иногда в комплект поставки входят фитинги для облегчения проведения монтажных работ.

С противоположной стороны имеется ниппельный клапан (поз. 3), служащий для предварительного создания необходимого давления в воздушной камере.

Внутри вся полость бачка разделена мембраной (поз. 6) на две камеры. Со стороны патрубка находится камера для теплоносителя (поз. 4), с противоположной – воздушная (поз. 5)

Мембрана изготовлена из эластичного материала с низким показателем диффузии. Ей придана специальная форма, которая обеспечивает «упорядоченную» деформацию при изменении давления в камерах.

Принцип работы – несложен.

• В начальном положении, при подключении бачка к системе и заполнения ее теплоносителем, определенные объем жидкости через патрубок поступает в водную камеру. Давление в камерах выравнивается, и эта замкнутая система обретает статичное положение.
• При повышении температуры происходит расширение объёма теплоносителя в системе отопления, сопровождающееся и возрастанием давления. Избыток жидкости попадает в расширительный бачок (красная стрелка), и своим давлением изгибает мембрану (желтая стрелка). При этом объем камеры для теплоносителя увеличивается, а воздушной, соответственно уменьшается, и давление воздуха в ней возрастает.
• При снижении температуры и уменьшении общего объема теплоносителя избыточное давление в воздушной камере способствует перемещению мембраны назад (зеленая стрелка), и теплоноситель перемещается обратно в трубы системы отопления (синя стрелка).

Если давление в системе отопления достигает критического порога, то должен сработать клапан в «группе безопасности», который выпустит излишки жидкости. Некоторые модели расширительных бачков имеют собственный предохранительный клапан.

Расширительный бачок на специальном кронштейне

Разные модели баков могут иметь собственные особенности конструкции. Так, они бывают неразборными или с возможностью замены мембраны (для этого предусмотрен специальный фланец). В комплекте могут быть кронштейны или хомуты для крепления бачка на стене, или же предусмотрены подставки – ножки для размещения его на полу.

Кроме того, могут они различаться и конструкцией самой мембраны.

Отличия в конструкции расширительных бачков с мембранами диафрагменного (слева) и баллонного типа

Слева показан расширительный бачок с мембранной – диафрагмой (она уже была рассмотрена выше). Как правило, это неразборные модели. Нередко применяется мембрана баллонного типа (рисунок справа), изготовленная из эластичного материала. По сути, она сама по себе является водяной камерой. По мере нарастания давления такая мембрана растягивается, увеличиваясь в объеме. Именно такие бачки оснащены разборным фланцем, позволяющим самостоятельно проводить замену мембраны в случае ее выхода из строя. Но основной принцип работы от этого никак не меняется.

Видео: устройство расширительных бачков марки «Flexcon FLAMCO»

Как рассчитать требуемые параметры расширительного бачка?

При выборе расширительного бачка для конкретной системы отопления основополагающим моментом должен стать его рабочий объем.

Расчет по формулам

Можно встретить рекомендации устанавливать бак, объем которого составляет примерно 10% от общего объема теплоносителя, циркулирующего по контурам системы. Однако, можно провести и более точный расчет – для этого существует специальная формула:

Vб = Vс × k / D

Символами в формуле обозначены:

Vб – требуемый рабочий объем расширительного бачка;

Vс – общий объем теплоносителя в системе отопления;

k – коэффициент, учитывающий объемное расширение теплоносителя при нагреве;

D – коэффициент эффективности расширительного бака.

Откуда взять исходные величины? Разбираемся по порядку:

1. Общий объем системы (Vс) можно определить несколькими способами:

• Можно засечь по водомеру, какой общий объём поместится при заполнении системы водой.
• Самый точный способ, который применяется при расчетах системы отопления – это суммирование общего объёма труб всех контуров, вместимости теплообменника имеющегося котла (она указана в паспортных данных), и объем всех приборов теплообмена в помещениях – радиаторов, конвекторов и т.п.
• Вполне допустимую погрешность дает самый простой способ. Он основывается на том, что для обеспечения 1 кВт мощности отопления требуется 15 литров теплоносителя. Таким образом, паспортную мощность котла просто умножают на 15.

2. Значение коэффициента температурного расширения (k) – это табличная величина. Она нелинейно изменяется в зависимости от температуры нагрева жидкости и от процентного содержания в ней антифризных этиленгликолевых добавок. Значения приведены в таблице, размещённой ниже. Строку величины нагрева берут из расчета планируемой эксплуатационной температуры системы отопления. Для воды принимают значение процентного содержания этиленгликоля – 0. Для антифризов – исходя из конкретной концентрации.

Температура нагрева теплоносителя, °С	Содержание гликоля, % от общего объема
	0	10	20	30	40	50	70	90
0	0.00013	0.0032	0.0064	0.0096	0.0128	0.016	0.0224	0.0288
10	0.00027	0.0034	0.0066	0.0098	0.013	0.0162	0.0226	0.029
20	0.00177	0.0048	0.008	0.0112	0.0144	0.0176	0.024	0.0304
30	0.00435	0.0074	0.0106	0.0138	0.017	0.0202	0.0266	0.033
40	0.0078	0.0109	0.0141	0.0173	0.0205	0.0237	0.0301	0.0365
50	0.0121	0.0151	0.0183	0.0215	0.0247	0.0279	0.0343	0.0407
60	0.0171	0.0201	0.0232	0.0263	0.0294	0.0325	0.0387	0.0449
70	0.0227	0.0258	0.0288	0.0318	0.0348	0.0378	0.0438	0.0498
80	0.029	0.032	0.0349	0.0378	0.0407	0.0436	0.0494	0.0552
90	0.0359	0.0389	0.0417	0.0445	0.0473	0.0501	0.0557	0.0613
100	0.0434	0.0465	0.0491	0.0517	0.0543	0.0569	0.0621	0.0729

3. Значение коэффициента эффективности расширительного бачка (D) придется рассчитать по отдельной формуле:

D = (Qm – Qб) / (Qm + 1)

где:

Qm — максимально допустимое давление в системе отопления. Оно будет определяться порогом срабатывания предохранительного клапана в «группе безопасности», который обязательно указывается в паспорте изделия.

Qб — давление предварительной накачки воздушной камеры расширительного бака. Оно тоже может быть указано на упаковке и в документации изделия. Есть возможность его изменения – подкачки с помощью автомобильного насоса или, наоборот, стравливания через ниппель. Обычно рекомендуют устанавливать это давление в рамках 1.0 – 1.5 атмосфер.

Калькулятор для расчета требуемого объема расширительного бачка

Чтобы упростить читателю процедуру расчета, в статье размещен специальный калькулятор, в который внесены указанные зависимости. Введите запрашиваемые значения, и после нажатия кнопки «РАССЧИТАТЬ» получите требуемый объем расширительного бака.

Перейти к расчётам

Получено значение является минимальным – по нему подбирается модель с наиболее близкими показателями. Округление при этом проводится только в большую сторону – дополнительный объем лишним не будет.

И, наконец, из представленного в продаже модельного ряда рассчитанного объема можно будет выбрать самый оптимальный вариант, исходя из предполагаемого места размещения расширительного бака – с креплением к стене или с размещением на полу.

Есть еще один нюанс. Некоторые отопительные котлы имеют собственный, встроенный расширительный бачок. Это вовсе не означает, что расчетов проводить не нужно – бывает, что объёма встроенного бака явно недостаточно. В этом случае придется приобрести и установить дополнительный, с рабочим объемом, равным разнице рассчитанных показателей для всей системы и параметров встроенной емкости.

Цены на расширительные баки Джилекс

Расширительный бак Джилекс

И еще одно замечание. Если система отопления работает по принципу принудительной циркуляции, то, даже при небольших объемах теплоносителя, следует устанавливать расширительный бачок емкостью не менее 15 литров.

Расширительный бак для отопления закрытого типа установка своими руками

Для человека, обладающего навыками в сантехнических работах, самостоятельно установить расширительный бачок не составит особого труда. Принцип его врезки в систему показан на схеме:

Рекомендуемая схема врезки расширительного бачка в закрытую систему отопления

На трубе обратки (поз. 1), на участке, максимально близком к входу в отопительный котел (поз. 2), но обычно – перед циркуляционным насосом (поз. 3), делается разрез, в который запаковывается тройник (поз. 4). Способ монтажа может быть разным – все зависит от типа используемых труб – металл, полипропилен или метоллапластик.

На патрубок (поз. 6) самого расширительного бачка (поз. 5) запаковывается шаровой кран (поз. 7). Он необходим для того, чтобы обеспечивалась возможность отключения расширительного бачка в случае необходимости проведения ремонтных или профилактических работ. В этих же целях имеет смысл между краном и бачком разместить соединение с накидной гайкой – «американкой» (поз. 8). В рабочем положении кран должен быть постоянно открытым.

От крана идет соединительный участок трубы (поз. 9) к тройнику. Его длина и конфигурация (количество изгибов или поворотов) большого значения не имеют – но обычно делается по кратчайшему и наиболее удобному пути от места установки бачка до трубы обратки.

Теперь посмотрим, что необходимо сделать на самом бачке.

Иллюстрация	Краткое описание выполняемой операции
	Бачок достали из заводской упаковки, приготовили к работе необходимые инструменты и принадлежности.
	На резьбовой патрубок расширительного бачка в случае необходимости запаковывается переходник. Важно добиться исключительно надежной герметизации соединений. Лучше всего проводить запаковку на паклю с использованием пасты «Юнипак» или применяя специальную резьбоуплотнительную нить (шнур), пропитанную герметизирующим составом (как показано на рисунке)..
	Переходник затянут, и можно переходить к монтажу крана. Стоит сразу отметить, что в показанном примере допущена недоработка –  мастер не устанавливает разъемного соединения – «американки» между краном и бачком. То есть, в случае необходимости демонтажа бачка при закрытом кране, это будет сделать весьма сложно. Рекомендация всем установщикам – не забывать про этот момент.
	Наматывается нить для запаковки крана, …
	… кран ставится на место и плотно затягивается. Следует сразу предусмотреть, чтобы «барашек» оказался в удобном для пользования положении после размещения бачка на стене.
	От крана монтируется переход на трубу, требуемой конфигурации, в соответствии с составленной схемой общего монтажа расширительного бачка. По сути, в этой части работа закончена.
	Теперь можно проверить давление в воздушной камере расширительного бачка. С противоположной его стороны размещен ниппель – практически точно такой же, как на автомобильных колесах. Во многих моделях он прикрыт специальным пластиковым колпаком, который при необходимости доступа к клапану просто откручивается.
	Проверить давление можно автомобильным манометром. Если оно превышает показатели, которые применялись при расчете системы, то можно его стравить до необходимого уровня нажатием на шток клапана. При недостаточности придется подкачать – для этого вполне подойдет автомобильный насос.
	В рассматриваемом варианте уже бачок имеет приспособления для его размещения, даже в двух вариантах – ножки для установки на горизонтальной поверхности (синие стрелки) и монтажную панель для подвешивания на стену (желтая стрелка). Бачок монтируется в выбранном месте, а затем соединяется участком трубы с тройником, врезанным в обратку. На этом установку можно считать законченной.

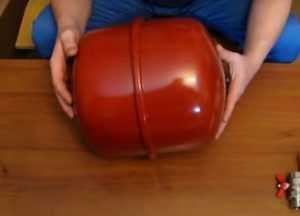

	Другой вариант бачка, на корпусе которого нет конструктивных элементов для крепления в месте установки. Но они, как правило, входят отдельными деталями в комплект поставки.

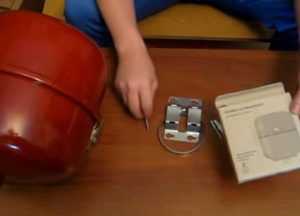

	Обычно это кронштейн – монтажная площадка для крепления к стене, и длинный винтовой ленточный хомут.

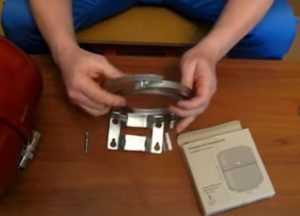

	Лета хомута расправляется и продевается в щели монтажной площадки.
	Все это проделывается с таким расчетом, чтобы выступающий бортик бачка попал в специальный паз монтажной площадки (показано стрелками), а хомут оказался выше бортика.

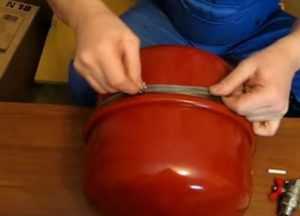

	После установки бачка в монтажную площадку концы хомута соединяются, затягивается вначале вручную …

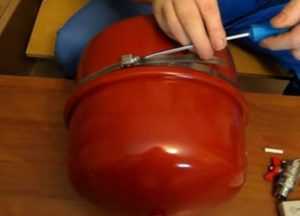

	.. а затем – до упора, с помощью отвертки или ключа.

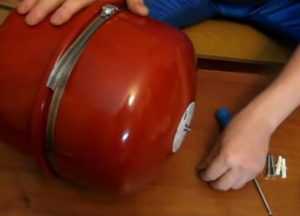

	В таком виде бачок будет готов к подвешиванию на стене.
	Монтаж сантехнической арматуры к патрубку бачка производится в том же порядке, о котором уже говорилось выше.
	Ниппель бывает расположенным открыто, только с пылезащитным пластиковым колпачком. Проверка давления и подкачка, в случае необходимости – ничуть не отличается от рассмотренного ранее варианта.

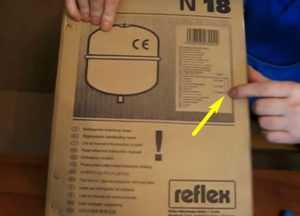

	Кстати, обычно бачки идут с завода с предустановленным давлением в воздушной камере, и можно сразу выбрать необходимый параметр. Он указывается на упаковке и в техдокументации изделия.  Дальнейшая установка бачка производится в уже известном порядке – монтаж на стену в выбранном месте и соединение трубой с тройником.

После окончательного монтажа обязательно открывают кран и проводят заполнение системы теплоносителем. Если не выявлено никаких подтеканий в соединительных узлах, установку расширительного бачка можно считать законченной.

Видео: врезка расширительного бачка в контур полипропиленовых труб

В завершение статьи необходимо еще раз подчеркнуть – закрытая система отопления с герметичным расширительным бачком в обязательном порядке должна иметь надежную «группу безопасности». Если она расположена в не совсем удобном для регулярного визуального контроля месте, имеет смысл установить дополнительный манометр в непосредственной близости от расширительного бака – так намного проще будет следить за состоянием всей системы.

otoplenie-expert.com

Расширительный бак для отопления: виды, устройство, монтаж

Если вспомнить школьные уроки физики, то сразу можно понять предназначение этого элемента отопительной водяной системы. Бак для отопления позволяет принимать в себя излишек воды при нагреве теплоносителя, а также отдавать часть воды после остывания теплоносителя в системе отопления. Название «расширительный» наиболее точно отображает предназначение этой емкости. При нагревании теплоносителя его молекулы расширяются, объем увеличивается и жидкости нужно куда-то деваться. Расширительный бачок и будет тем резервуаром, куда перейдет «излишек» теплоносителя.

Бак является резервуаром для лишней воды

Виды баков

Расширительный бачок для открытой системы отопления, где не применяется принудительная циркуляция теплоносителя. Такой бак называется открытым, потому что он имеет отверстие – прямой доступ к теплоносителю. Такие баки устанавливаются всегда в верхней точке системы отопления. Это может быть чердак, лестничная клетка или просто под потолком.

В качестве бака, как правило, используются либо различные готовые приспособления, которые немного видоизменяются, либо самодельные конструкции из стали. Народные умельцы научились применять в качестве расширительного бака обрезанный баллон из-под сжиженного газа, ресивер из-под сжатого воздуха, либо сваривали листовое железо в куб или параллелепипед без одной грани. Как показывает практика, никаких дополнительных расчетов при этом не велось: главным считалось изготовить даже минимальную емкость, примерно от 5 литров.

Бак открытого типа в системе отопления

Такие баки имели и имеют некоторые недостатки:

• Баки часто имеют большие размеры и из-за этого их трудно расположить в границах помещения.
• Теплоноситель, особенно вода, постоянно испаряется и возникает потребность периодически проверять уровень и при необходимости пополнять его до нужного объема.
• Открытый контакт теплоносителя с воздухом усиливает коррозию стальных труб или радиаторов изнутри, а также емкостей котлов.
• Такие баки требуют утепления, особенно, если они установлены вне помещения. Исключение замерзания теплоносителя – одна из главных особенностей и необходимостей отопительных систем открытого типа.

Впрочем, справедливости ради, отметим, что некоторые эти недостатки вполне исправимы. Например, для во избежание испарения теплоносителя долгие годы выручал такой способ: после заливки воды в систему через расширительный бак наливали небольшое количество маслянистой жидкости. Даже растительное масло с этим справлялось. В результате образовывалась пленка, сквозь которую вода не могла пробиться и одновременно с этим кислород не попадал в теплоноситель – коррозия происходила гораздо медленнее. Утепление бака, тем более на нежилом чердачном помещении, не вызывает особых сложностей. Старая шуба, куски пенопласта – да мало ли в доме подобных вещей, чтобы надежно утеплить?

Такие баки продолжают находиться в обиходе уже многие десятилетия и вполне устраивают своих хозяев.

Второй тип – расширительный бак для отопления закрытого типа. Такие баки применяются в тех отопительных системах, где устанавливаются насосы для принудительной циркуляции теплоносителя. Их еще называют мембранными баками для отопления.

Бак закрытого типа

Конструкция такого расширительного бака являет собой стальной резервуар небольших размеров, который разделенный внутри специальной резиновой мембраной на две полости: одна из них будет заполнена теплоносителем, а вторая – газом (иногда это может быть азот, иногда – простой воздух). В одной части расширительного бака расположен штуцер для подсоединения к системе отопления, а в другой – ниппель для измерения давления газа и для подсоединения насоса при необходимости подкачки.

Такие типы намного превосходят баки открытого типа:

• Полностью исключается контакт теплоносителя с воздухом через мембрану, что значительно уменьшит процесс окисления внутри стальной системы.
• Бак устанавливается в любом удобном месте внутри помещения, что исключает дополнительное утепление и снижает потерю тепла.
• Мембранный принцип действия обеспечивает герметичность бака, что исключает испарение теплоносителя.
• Монтаж такого бака существенно прост в сравнении с баком открытого типа.
• Значительно повышается экономичность всей системы отопления.
• Подобная конструкция отличается большей надежностью.

Как рассчитать объем

Для правильного подбора расширительного бака закрытого типа следует произвести расчет по формуле:

V = E x C /( 1 – Рmin / Pmax) / Кзап

С – это общий объем теплоносителя в отопительной системе. Сюда включаем не только объем в радиаторах и трубах, но и объем резервуара котла и любых других элементов, где находится теплоноситель.

Е – это коэффициент расширения теплоносителя. Для определения необходимо учитывать максимально допустимую температуру при работающем отопительном агрегате.

Рmin – это начальное давление в расширительной емкости, которое измеряется в атмосферах. Значение не должно быть меньшим, чем гидростатическое давление всей системы отопления в месте расположения расширительного бака.

Pmax – это максимально допустимое значение давления (также измеряется в атмосферах). Значение соответствует давлению настройки предохранительного клапана. При этом учитывается возможность дополнительного давления от перепада высоты месторасположения предохранительного клапана и расширительного бака мембранного типа.

Кзап – это коэффициент заполнения расширительного бака. Измеряется в процентном соотношении максимума объема всей жидкости от полного объема бака.

Таблица для опредиления максимального объема жидкости, который может вместить бак

Важным моментом является знание характеристик теплоносителя. Вода или антифриз могут существенно отличаться по коэффициенту расширения.

Монтаж оборудования

Этот вопрос часто не дает покоя при возникновении проведения любых монтажных работ. Если речь идет о мембранном типе, то здесь все обстоит несколько проще.

Во-первых, его не нужно изготавливать, он уже полностью готов к эксплуатации, остается его лишь подсоединить к системе. Во-вторых, вам потребуется минимум необходимого инструмента. Если речь идет об открытых баках, то здесь понадобится и специфический инструмент, и опыт работы с ним. Например, вам нужны будут сварочный аппарат и «болгарка».

Система отопления в сборе

Практика показывает, что даже имея эти инструменты, не каждый способен качественно выполнить монтаж, чтобы со временем не образовалась течь в месте сваривания деталей. Поэтому лучше довериться профессионалам, которые качественно и, главное, в сроки выполнят все необходимые монтажные работы. С другой стороны, всегда можно попробовать выполнить все самостоятельно. Тогда и гордиться будет чем, и полезный опыт приобретается.

klivent.biz
