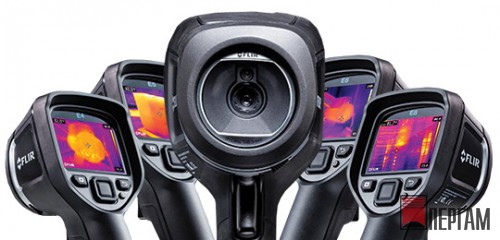

Эти 12 пунктов помогут вам правильного выбрать тепловизор

Выбор тепловизора – сложная задача. Трудно сориентироваться во всем многообразии производителей, моделей, назначений. Как найти такую тепловизионную камеру, чтобы она отвечала как можно большему числу требованиям вашей сферы деятельности, и была бы при этом по карману?

Содержание статьи

А вы руководствуетесь этими 12 пунктами при выборе тепловизора?

Покупка тепловизора – это серьезное финансовое  вложение, даже несмотря на то, что цены на эти приборы существенно снизились за последние несколько лет. Поэтому выбирать тепловизор нужно так чтобы он полностью оправдывал вложенные средства  и соответствовал задачам, которые вы намереваетесь решать с его помощью.

Выбор современных тепловизоров поистине ошеломляет многообразием моделей, назначений и конфигураций.  Есть камеры с базовым набором функций, которые компактны, легки и стоят дёшево, которые прекрасно подходят для инспекции зданий и объектов коммунального хозяйства. Есть более продвинутые модели, подходящие для сканирования подстанций и линий электропередач с безопасного расстояния, которые позволяют производить измерения и составлять отчеты, но размеры и вес таких тепловизоров уже несколько больше и конечно они стоят дороже. И, наконец, существуют стационарные узкоспециализированные тепловизионные системы.

Однако, есть определенные моменты, которые будет полезно учесть при выборе тепловизора под любой бюджет и применение. Здесь мы рассмотрим некоторые из них.

У большинства инфракрасных камер разрешение меньше, чем у обчных фото или видеокамер видимого спектра, поэтому особое внимание нужно уделять разрешению детектора. Чем выше разрешение, тем точнее измерения объектов меньшего размера или с более дальней дистанции. Высокое разрешение позволяет делать более четкие ИК-снимки, делая результаты исследования более точными и надежными.

Также существует разница между разрешением детектора и разрешением дисплея. Часто производители сосредотачивают внимание клиентов на высоком разрешении ЖК-дисплея, чтобы скрыть слабость детектора. Например, если разрешение экрана 640х480, а детектора только 160х120, то высокое разрешение дисплея никак не повлияет на качество теплового изображения и на точность измерений, все это напрямую зависит от разрешения детектора.

Высокое разрешение не только предоставляет более точные измерения, оно также помогает предоставить более наглядный отчет для клиентов, рабочих или страховых компаний; повлиять на принятие решения о небходимости улучшений или ремонта. Четкое ИК-изображение может оказаться полезным и при маркетинге ваших услуг.

Камера FLIR i3 / Разрешение 60х60 пикселей. Макс. температура 44°С

Камера FLIR i7 / Разрешение 120х120 пикселей Макс температура 56°С

Камера FLIR E50 / Разрешение 240×180 пикселей / Макс температура 67°С

Камера FLIR T420 / Разрешение 320×240 пикселей / Макс. температура 71,4°C

Камера FLIR T640 / Разрешение 640×480 пикселей / Макс. температура 81°C

2. Встроенная цифровая камера видимого спектра, подсветка и лазерный указатель. к содержанию

Сегодня многие, даже бюджетные, модели тепловизоров оснащаются встроенными 3-5 мегапиксельными цифровыми камерами, захватывающими изображения видимого спектра вместе с инфракрасными. Цифровые фото соответствующие тепловизионным изображениям помогают задокументировать проблему и более понятно передать ее местонахождение при составлении отчета. Поэтому если вам приходится составлять подробные отчеты для клиентов или руководства, вам определенно нужен тепловизор со встроенной цифровой камерой. Не лишней будет и встроенная светодиодная подсветка слабо освещенных мест, которая может работать и как фотовспышка.

Встроенные лазерные указатели также оказывают неоценимую помощь, особенно когда нужно отметить область, окруженную похожими предметами, или объект под напряжением, от которого лучше находиться на безопасном расстоянии. Лазерные маркеры хорошо видны на цифровых фотографиях видимого спектра, поэтому отмеченные места можно быстро найти на ИК-изображении, где они также отмечены – и на дисплее камеры, и на сохраненном изображении. С лазерным указателем можно быть уверенным, что вся необходимая информация будет зафиксирована.

Светодиодная подсветка освещает затемненные области для получения более качественных цифровых снимков

Лазерный указатель отмечает нужную область для более удобного сопоставления цифровых и ИК изображений

3. Точные и воспроизводимые результаты. к содержанию

Инфракрасные камеры не только позволяют увидеть разницу температур, они также могут измерить их, а это значит, что точность и надежность измерений – важный фактор при определении качества и функциональности тепловизора. Чтобы получать лучшие результаты, ищите камеры с погрешностью измерения не превышающей ± 2% (Этому стандарту соответствуют все тепловизоры компании FLIR).

Чтобы предоставлять точные и воспроизводимые результаты, инфракрасная камера должна быть оснащена встроенными инструментами для ввода значений излучательной способности и отраженной температуры. Тепловизор позволяющий вводить и настраивать эти параметры будет давать точные температурные измерения прямо на месте.

Другой полезной диагностической функцией является наличие подвижных точек и графических средств для изоляции отдельных областей на изображении с возможностью их аннотирования данными температуры, сохранения их в виде радиометрических данных и импорта в отчеты.

По мере овладения работой с тепловизором все эти возможности станут все более нужными, а пока вы выбираете тепловизор, просто убедитесь, что модель, которую вы рассматриваете, обладает такими свойствами.

Ввод значения излучающей способности в меню тепловизора компании FLIR.

Измерение разницы температур между двумя графически выделенными точками на тепловом изображении

4. Сохранение данных в стандартных форматах, которые поддерживаются всеми устройствами. к содержанию

Многие тепловизоры сохраняют изображения в форматах, которые могут быть открыты только с помощью специализированного ПО. Другие предлагают опцию хранения в формате JPEG, но без данных измерения температуры. Поэтому лучшим выбором будет камера, сохраняющая изображение в стандартном JPEG формате со встроенным полным анализом температур. Таковы например камеры компании FLIR. Это позволяет отправлять изображения по электронной почте клиентам или коллегам без потери важной информации. Радиометрические JPEG файлы могут быть импортированы с устройств, поддерживающих Wi-Fi на мобильные устройства для дальнейшей обработки и анализа в специальных приложениях, и не нужно тратить время на конвертирование. Попросите продавца продемонстрировать вам процесс вывода данных с камеры, которую он предлагает.

Также выбирайте камеру, которая выводит потоковое видео в формате MPEG 4 на компьютер или монитор через USB-порт. Это особенно важно при съемке тепловой активности в динамике, когда циклы нагрева и охлаждения быстро сменяют друг друга, например при наблюдении моторизованного оборудования в процессе работы. Некоторые тепловизоры оснащаются композитными видео выходами или выходами HDMI. Новые мобильные приложения позволяют передавать потоковое видео по Wi-Fi. Эти возможности значительно расширяют доступ к данным ваших наблюдений и позволяют делать отчеты более подробными и наглядными.

Изображения, сделанные тепловизором, открытые в стандартном просмотровике Apple MacOS

5. Связь с Bluetooth-термометрами и влагомерами к содержанию

Новые тестеры и измерительные приборы такие как например продукты Extech MeterLink позволяют некоторым моделям тепловизоров измерять не только температуру, но и полностью оценивать повреждения от влаги и контролировать электрические сети. Эти измерительные приборы передают на камеру по беспроводной связи диагностические данные о влажности, силе тока, напряжении и сопротивлении. Данные автоматически аннотируются и встраиваются в инфракрасное изображение, подкрепляя таким образом данные тепловизионного исследования. Это предоставляет очень ценную информацию для оценки проблемы и определения лучших средств для ее решения и срочности принятия мер.

Тепловизор FLIR E60 и беспроводной термометр Extech

Многие камеры, такие как E-series или Т-series компании FLIR могут подключаться к мобильным устройства Аpple (iPad, iPhone, iPod) по беспроводной связи. Приложение FLIR Viewer позволяет импортировать ИК-изображения на мобильные устройства для анализа, создания отчетов или публикации.

Преимущество передачи по Wi-Fi еще и в том, что она позволяет передавать изображения между сотрудниками, находящимися в разных частях территории предприятия, что существенно экономит время. Разрабатываются приложения для других мобильных платформ и для расширения функционала – например, возможность дистанционного управления камерой, потоковое видео и тд.

Передача данных с тепловизоров на мобильные устройства по Wi-Fi

Вес может оказаться важным условием при выборе тепловизора, если вы намерены часто и подолгу работать с ним. Более легкая камера – это меньше нагрузки на плечи и спину во время длительных инспекций. На рынке доступен большой выбор легких и компактных тепловизионных камер с базовым набором функций по самым низким ценам. Такие тепловизоры помещаются в ящике с инструментами, или же их можно носить на поясе.

Важным фактором является наличие интерактивного контроля. Назначаемые клавиши и прямой доступ к функциям меню не всегда доступны в большинстве тепловизоров. Несколько дополнительных клавиш могут значительно упростить работу с камерой. Клавиши должны быть удобно расположены и их назначение интуитивно понятно. Некоторые тепловизоры оснащены сенсорными экранами. Это самый удобный способ доступа к функциям камеры, особенно таким, как аннотации и эскизы.

Тепловизор FLIR E-серии на поясе с инструментами

Доступ к функциям камеры FLIR E-серии через сенсорный экран

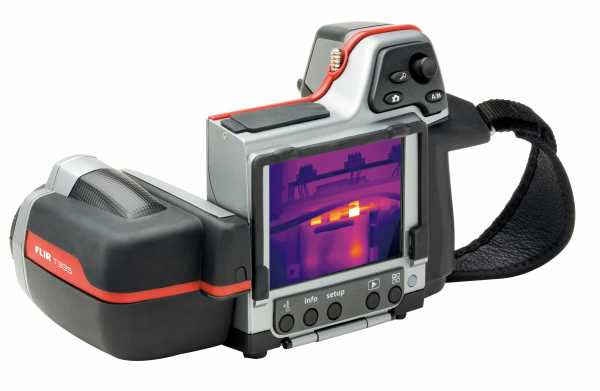

Некоторые модели, например FLIR T-series оснащены поворотным оптическим блоком, который поворачивается на 120 градусов без изменения положения прибора, который всегда можно держать на уровне глаз. Это идеально для длительной инспекции коммуникаций, расположенных на потолке или в труднодоступных зонах. Эти тепловизоры идеально подходят для обследования зданий и сооружений.

Съемка камерой FLIR T-серии под неудобным углом

Поворотный оптический блок камеры FLIR T-серии позволяет снимать предметы сверху не поднимая головы

Убедитесь, что камера оснащена минимум двумя батареями (ионно-литиевыми или лучше), чтобы их можно было быстро поменять в полевых условиях.

Батарейный блок камеры FLIR T-серии

8. Режимы Картинка-в-картинке и совмещение изображений к содержанию

Режим “Картинка-в-картинке” позволяет накладывать ИК-изображение поверх соответствующей фотографии в изолированном окне. Это позволяет четко обозначить местонахождение проблемного места.

Ик-камеры с расширенными функциями также имеют режим слияния изображений, позволяющий создавать композитные изображения. В этом режиме вы сможете выбирать соотношение ИК и цифрового снимков на одной картинке. Этот режим может использоваться, чтобы подчеркнуть аномальные зоны, например, блокировки в трубах. Такие изображения выглядят очень убедительно в отчетах.

Режим “Картинка-в-картинке”

Режим слияния изображений (Image Fusion)

9. Программное обеспечение для создания отчетов к содержанию

Создание отчетов – неотделимая часть любого инфракрасного исследования. Клиенты – от владельцев домов до крупных корпораций,- требуют документального заключения экспертизы. Тепловое изображение и данные отчета важны в любой области, и в энергоаудите, инспекции электрооборудования, исследовании газовых коммуникаций, осмотре строительных объектов и диагностических программах. Эти данные могут быть использованы при обращении в страховую компанию или при принятии решения о начале ремонтных работ.

Большинство современных тепловизоров поставляются с бесплатным программным обеспечением, позволяющим проводить базовый анализ изображений и создавать простые отчеты. Также доступны расширенные программные продукты для более глубокого анализа и создания более подробных отчетов с настраиваемыми параметрами. Они позволяют максимально использовать возможности вашей камеры. Мгновенные отчеты можно создавать прямо на камере или на мобильном устройстве, если камера поддерживает Wi-Fi.

Программное обеспечение для ИК-анализа создано, чтобы выполнять широкий спектр задач – от простых измерений до радиометрической калибровки, и могут использовать сторонние программы, такие как MatLab™ или Excel. Существуют также специализированные программные пакеты – они рассчитаны для применения в определенной области, от инспекции зданий до научно-исследовательской деятельности.

Программное обеспечение для создания отчетов

10. Температурный диапазон и чувствительность к содержанию

Температурный диапазон и чувствительность – очень важные характеристики тепловизора. Значения температурного диапазона – это минимальная и максимальная температуры, которые может измерить камера.

Чувствительность – это наименьшая разница температур двух объектов, которую может определить тепловизор (например 0.05°C). Выбирайте камеру с таким диапазоном, чтобы она могла чувствовать все температуры на объектах, где вы обычно работаете. Также обратите внимание и на чувствительность.

Производители инфракрасных камер с хорошей репутацией стараются, чтобы их продукция исправно служила вам многие годы. Поэтому многие предлагают расширенные гарантийные программы. Так например программа компании FLIR 2-5-10 дает 2 года гарантии на запчасти и ремонт, пять лет на сменные батареи и десять лет на ИК-детекторы. Какой бы тепловизор вы не выбрали удостоверьтесь в том, что производитель обеспечивает свой продукт достойным гарантийным обязательством. А на китайские тепловизоры компании Guide производитель даёт гарантию 3 года.

12. Техническая поддержка и обучение к содержанию

Когда вы выбираете себе тепловизор, ваше решение должно основываться в частности на качестве технической поддержки и программы обучения, предлагаемых производителем или продавцом оборудования. Профессиональные фотографы проходят серьезное обучение и это сказывается на качестве их работы. Это верно и для тех, кто работает с тепловизорами. Нужно пройти обучение чтобы правильно снимать инфракрасные изображения и интерпретировать отображенную на них информацию.

Хорошая программа обучения должна быть сертифицированна по стандарту ISO 9001, предоставлять доступ к необходимому оборудованию, ресурсам и технологиям, чтобы дать возможность познакомиться со всеми методами тепловизионных исследований. Лучше чтобы занятия проходили в небольших группах, чтобы каждый участник мог практиковаться под ругководством квалифицированного эксперта. Естественно, важен уровень преподавателей и качество учебных пособий. Желательно, чтобы программа была авторизована производителем оборудования.

Всем этим требованиям отвечает только программа ITC компании FLIR. Учебные курсы по программе ITC в России проводят сертифицированные сотрудники компании “Пергам”. По завершении обучения выдаются сертификаты российского и международного образцов.

www.pergam.ru

Как выбрать тепловизор для обследования зданий?

Тепловизоры сегодня обрели огромную популярность и применяются в совершенно разных сферах, где нужно знать места утечки теплоты, но чаще всего они используются тогда, когда нужно определить теплопотери зданий. Как выбрать тепловизор, который справится с этой задачей лучше всех, и на какие особенности обратить внимание?

Ранее тепловизоры широко применялись в военных целях, а также на промышленных объектах, но сегодня все чаще становятся неотъемлемым спутником любого теплоаудита зданий. Все мы знаем, что для экономии и создания оптимального микроклимата в помещении используется утепление фасадов, цена на которое не самая низкая, поэтому важно знать основные точки потери тепла, и при выполнении работ по теплоизоляции уделить им особое внимание. Выявить зоны с большой потерей тепла позволяет применение тепловизора.

Тепловизор определяет температуру бесконтактным способом в инфракрасном диапазоне. Зоны с разным значением температуры отображаются разными цветами, и с помощью такой картинки и можно понять, где находятся места утечки теплоты и насколько критичны такие утечки.

Диапазон измеряемых температур

Выбор данного параметра зависит от сферы использования тепловизора. Если им измерять утечки тепла в промышленных системах или же утечки холода в холодильных камерах, то понадобятся устройства с огромным диапазоном температур. Когда речь идет о необходимости обследования зданий, то можно остановить свой выбор на тепловизоре с диапазоном измерения от 0 до 1000С, но только нужно будет учесть, что в других целях его использовать уже будет невозможно.

Разрешение ИК-детектора

Практически все тепловизоры, представленные на современном рынке, — цифровые приборы. У них есть матрица, типа той, как в цифровом фотоаппарате, а на каждом пикселе готового изображения отображается не цвет и ярость объекта, а его температура. Для удобства считывания информации для каждого диапазона температуры присваивается свой цвет: от оттенков синего до оранжевого и красного. В результате получается фотография здания, где хорошо видны зоны с большими теплопотерями.

Разрешение полученной картинки может быть разным: чем оно больше, тем лучше, ведь в этом случае можно получить более детальную картинку с учетом большего количества измерений. Вполне достаточно будет разрешения 160*120 пикселей, ведь в этом случае изображение строится на основе 19 200 температурных значений. Еще лучше, если разрешение будет составлять 320*240 пикселей и более.

Обратите внимание, что некоторые производители иногда акцентируют внимание на высоком разрешении ЖК-дисплея тепловизора, пытаясь скрыть не самые высокие возможности детектора.

Читайте также нашу статью ТОП 7 лучших тепловизоров 2017

Термочувствительность

Чем ниже будет термочувствительность, тем более точные результаты можно будет получить. Для анализа теплопотерь здания нет необходимости выбирать устройство с термочувствительностью 0,0250С: такие тепловизоры используются в качестве приборов ночного видения, для обнаружения мест прикосновения человека к предметам в комнате. Для теплоаудита жилых зданий отлично подходят тепловизоры с чувствительностью около 0,050С, в этом случае можно будет получить изображение не только с местом утечки тепла, но и с максимально точной ее формой, что в дальнейшем поможет установить причины и принять необходимые меры.

Читайте также нашу статью Как выбрать обогреватель. Советы по выбору и популярные модели

Условия экспулатации

Когда речь идет о выборе тепловизора для съемки жилых зданий, то устройство должно выдерживать широкий диапазон внешних температур, быть устойчивым к высокой влажности, и при этом давать точные результаты. Кроме того, стоит учитывать, что наружную съемку зданий лучше проводить при низких температурах, ведь в таком случае тепловые мостики намного легче обнаружить. Именно поэтому лучше подобрать тепловизор, который сможет работать в диапазоне температур от -20 до +500С, и при влажности до 95%.

Дополнительные объективы и функции

Тепловизор, как правило, приобретается не для разовых измерений. Часто такие устройства необходимы организациям или частным лицам для постоянных работ по энергоаудиту жилых зданий. В этом случае дополнительные возможности не помешают, позволяя охватить как можно больше разных объектов. Тепловизор может комплектоваться дополнительными объективами:

  • телескопический, который позволяет делать четкие снимки на большом расстоянии, что необходимо для обследования, например, квартир на верхнем этаже высоток;
  • широкоугольный необходим, когда нужно провести исследование протяженного объекта, а возможности отойти подальше от него нет. Также такие объективы используются для максимально тщательного обследования мелких деталей зданий.

Стоит отметить, что кроме дополнительных объективов, у некоторых тепловизоров есть и масса вспомогательных функций. Так ли они нужны, должен решать каждый для себя, но перед покупкой нужно хорошо подумать, стоит ли переплачивать за дополнительные возможности и не окажутся ли они бесполезными. Устройство может быть дополнительно снабжено модулями Wi—Fi, Bluetooth, GPS, а также компасом, лазерным указателем, цифровой камерой, подсветкой.

Некоторые тепловизоры могут быть оснащены и другими удобными функциями. Измерение влажности на поверхности здания поможет узнать важную дополнительную информацию: утечка воды, неправильная система кондиционирования, вследствие чего скапливается конденсат, проблемы с целостностью крыши. Запись ИК-видео – функция, доступная только в дорогих тепловизорах, и обычно используется крайне редко.

Режим отображения

Данные, полученные с помощью измерений тепловизором, могут отображаться одним из таких способов:

  • Full IR – инфракрасное полноэкранное изображение;
  • Picture-in-Picture – режим, который позволяет создавать картинку в картинке: итоге тепловое изображение окружено обычной фотографией, что облегчает поиск места с утечкой тепла;
  • Alpha Blending – режим, который позволяет накладывать слой обычной фотографии и тепловой друг на друга, а это позволяет получать еще более наглядную информативную и понятную картинку;
  • IR/Visible Alarm позволяет получить ИК-изображение только тех участков, температура которых находится в пределах заданного диапазона, а остальные части подаются, как на обычной цифровой фотографии;
  • Full Visible Light создает снимки, как с обычного фотоаппарата, не учитывая температуру здания. Режим может быть полезен в отдельных случаях. Сегодня даже самые недорогие тепловизоры обладают данной возможностью, так как имеют встроенную цифровую камеру на 3-5 Мп.

Сохранение данных и эргономика

Для удобной работы с полученными снимками важно, чтобы они сохранялись в определенном формате. Многие тепловизоры создают изображение, для просмотра и анализа которого необходимо специальное программное обеспечение. Есть модели, которые выдают картинку в формате JPEG, но при этом не сохраняют данных о температурах, т.е. пользователь увидит, что какие-то зоны более теплые, чем другие, но точные показатели не узнает. Есть тепловизоры с компромиссным решением: они сохраняют изображение в формате JPEG, но предоставляют и полную информацию по температурам. Такие радиометрические файлы могут быть импортированы даже по электронной почте, и другие пользователи смогут просмотреть все данные без дополнительных программ. При выборе стоит отталкиваться от того, какие задачи нужно будет решать с помощью тепловизора.

Кроме того, важно обратить внимание и на эргономику устройства, особенно, если придется часто и подолгу работать с ним. Хорошо, что сегодняшний ассортимент предлагает массу компактных и недорогих вариантов. Учесть нужно и удобство управления, расположение основных кнопок, а самым простым и комфортным в обращении устройством считается тепловизор с сенсорным экраном.

Не забывайте при выборе обратить внимание на условия гарантийного и послегарантийного обслуживания. Слишком низкая цена на подобное устройство должна насторожить, ведь часто недобросовестные производители таким образом получают быструю выгоду, продавая не совсем качественный товар. Также не мешает перед покупкой почитать отзывы в интернете об этой модели.

Надеемся, наш материал помог вам хоть чуть-чуть разобраться с ассортиментом тепловизоров.

www.tehnoprosto.ru

Как выбрать тепловизор?

Тепловизор – прибор, который выполняет функцию определения температуры на исследуемой поверхности, тем самым, указывая на объекты с определенной температурой. Тепловизоры являются хорошими помощниками в промышленной отрасли (для контроля над температурным состоянием объектов – энергоаудит), электроснабжении (для поиска дефектов и неисправностей в электрических сетях), строительстве (для оценки теплоизоляционных свойств материалов и конструкций). В условиях плохой видимости тепловизоры выручают пожарных и спасательные службы, а в условиях военных действий помогают выявить технику и живую силу. Кроме этого тепловизоры нашли широкое применение в судостроении, системе железнодорожного сообщения, метрополитене, автопроме и медицине. Тепловизоры также используются многими охотниками.

Размер и функциональность

Для технических сотрудников, проводящих регулярные измерения с помощью тепловизора, крайне важен его вес и удобство пользования. Современный рынок предлагает широкий ряд устройств небольших габаритов и с малым весом, что позволяет легко переносить тепловизор во время частых инспекций. Масса прибора в среднем составляет от 200 г до 500 г.

Большинство тепловизоров размещают обычно в ящике с инструментами либо крепят на пояс для быстрого доступа. Что касается комфорта в использовании, то здесь стоит обратить внимание на расположение кнопок и наличие клавиш прямого доступа к основным опциям. Сенсорный экран – самое оптимальное решение в данном вопросе, особенно при регулярной работе с изображениями.

Тепловизоры, предназначенные для использования в промышленных зонах, зачастую выполнены в металлическом корпусе и защищены от внешних воздействий (влажность, пыль, высокие температуры и т.д.).

Камера, разрешение детектора и вспомогательные элементы

Большинство современных тепловизоров оснащены цифровыми видеокамерами (от 3,5 мегапикселей), которые обеспечивают отображение объекта в видимом спектре. Данная опция помогает сохранить данные исследования для дальнейшей обработки и анализа. Если вы используете тепловизор для регулярных отчетов и изучения данных, обязательно приобретайте прибор со встроенной камерой. Фотовспышку в тепловизорах может заменять светодиодная подсветка. Наличие лазерных указателей обеспечивает выделение конкретной области или предмета из ряда схожих, а отображение маркеров на готовом фото помогает быстро находить зафиксированные точки.

При работе с объектами малых размеров и/или на большом расстоянии рекомендуется применять дополнительные объективы, с помощью которых достигается нужная оптическая способность камеры. Если возникает проблема с рабочим расстоянием, используются широкоугольные объективы, которые помогают сократить его в два раза.

Четкость изображения тепловизора также зависит от количества чувствительных элементов матрицы. Использование матрицы с большим количеством чувствительных элементов значительно расширяет поле зрения и повышает оптическую способность устройства.
Чем выше разрешение инфракрасной камеры, тем более точные данные вы получите при обследовании объекта. Высокое разрешение также обеспечивает замеры с дальних дистанций, а также обследование небольших объектов. Четкие снимки напрямую зависят от разрешения детектора, поэтому именно данная характеристика обеспечивает полные данные без погрешностей. Следует различать разрешение детектора и непосредственно разрешение дисплея. В большинстве случаев решающее значение имеют показатели разрешения детектора, от которых напрямую зависит минимальный размер дефекта исследуемого объекта (температурная аномалия). Чем выше разрешение, тем более четкий и наглядный отчет вы получите.

Температурные режимы и чувствительность

Чувствительность прибора – меньшая из разниц температур двух инспектируемых объектов. При выборе тепловизора учитывайте разницу измеряемых температур, особенно если вы часто работаете с несколькими объектами. Высокая чувствительность является дополнительным преимуществом. Если тепловизор будет применяться для обследования сооружений, зданий, конструкций, в т.ч. энергетических объектов и электрооборудования, можно выбирать устройство с максимальной границей замеров, которая составляет 250°С. Если же перед специалистом стоит задача обследования теплоизоляционных объектов, а также печей, паропроводов и котлов, стоит обратить внимание на тепловизоры с максимальной границей в 600-1000°С. Для использования тепловизора в металлургической промышленности, при производстве строительных материалов, верхняя граница измерения должна составлять 1500-2000°С.

Тепловизор, который будет применяться в закрытом помещении, может иметь диапазон температур 0°С – 40°С и среднее значение влажности до 80%. Для работы на открытом воздухе выбирайте диапазон -20°С – 50°С и допустимый показатель влажности 90%-95%. Также обратите внимание на степень защиты прибора – рекомендовано не ниже IP54.

Исследуемые объекты излучают инфракрасные волны разной длины, например, существует огромная разница между металлом и органическими материалами. Данный факт лежит в основе того, что не все тепловизоры могут «читать» любые материалы из-за узкой функциональности (спектральная чувствительность). Для диагностики различного рода материалов созданы приборы широкого спектра (6–14 микрон), которые просто незаменимы в строительной практике.

Точность и наглядность результатов

Инфракрасные камеры, устанавливаемые в современных тепловизорах, обеспечивают не только отображение разницы температурных режимов, но и помогают их измерять. Минимальная погрешность не должна превышать значение ± 2%. Большим плюсом является наличие ввода отраженной температуры и излучательной способности – данные параметры обеспечат точный результат измерения на месте. Дополнительной функцией диагностики являются перемещаемые точки и визуальные графические элементы для отделения конкретных областей на изображении.

Скорость измерения (инерция) также относится к важным параметрам любого тепловизора. Нормальная скорость отклика прибора составляет 0,25–0,5 сек., а инерция скоростного тепловизора составляет не более 0,15 сек.

Сохранение и анализ данных

Тепловизоры могут сохранять данные в различных форматах:

– форматы для специализированного программного обеспечения
– формат JPEG без документирования показателей температуры
– формат JPEG со встроенным анализом температурных данных.

Последний формат – наиболее удобный и оптимальный вариант для работы с данными. В этом случае нет необходимости преобразовывать файл при импорте с устройства и для дальнейшей обработки. При покупке тепловизора обратите внимание на опцию выведения потокового видео формата MPEG 4 на монитор компьютера посредством USB. Данная характеристика важна при измерениях тепловой активности в динамике и при быстрой смене температурных режимов. В некоторых устройствах предусмотрена опция HDMI-выходов, а также возможность передачи видео по Wi-Fi.


Возможность соединения со вспомогательными приборами и передача данных по Wi-Fi

Наличие Bluetooth-связи тепловизора с влагометром или термометром значительно облегчает процесс диагностики и показывает более полную картину исследования. Вспомогательные измерительные устройства передают на камеру дополнительные сведения об уровне влажности, сопротивлении, напряжении или силе тока. Эти данные автоматически генерируются и добавляются в инфракрасное изображение.

Некоторые тепловизоры оснащены функцией подключения к мобильным устройствам по беспроводной сети Wi-Fi. Специальные приложения обеспечивают возможность импорта данных с тепловизора на мобильное устройство для их дальнейшей обработки. Наличие данной опции позволяет техническим сотрудникам в режиме реального времени обмениваться данными, находясь на расстоянии друг от друга (например, в разных цехах завода), что значительно сокращает расход времени на сравнение данных. Мобильные приложения позволяют управлять отдельными функциями тепловизора, например, записью изображений и видео.

Работа с изображениями

Большинство термосканеров обеспечивают следующие способы представления информации на цифровом дисплее:

Full IR: полноэкранное отображение для детекции мелких дефектов.
Picture-in-Picture: дает возможность накладывать инфракрасное изображение на определенное фото в отдельном окне. Данное решение позволяет точно определить дефектную точку или отклонение на исследуемом объекте. Возможность соединять изображения, создавая композиты, отмечена в некоторых моделях устройств, что во много раз повышает наглядность отчетов.
Alpha Blending: объединение фактически видимого и инфракрасного изображений в одно. Меню может подразумевать дополнительные опции, с помощью которых подбирается оптимальное соотношение двух картинок. Данная функция обеспечивает детализацию картинки и повышает ее четкость.
IR/Visible Alarm: показывает на экране участки, где температура превышает, ниже или в рамках установленных границ. Остальные участки находятся в видимом диапазоне.
Full Visible Light: стандартное цифровое изображение, напоминающее снимок фотоаппарата.

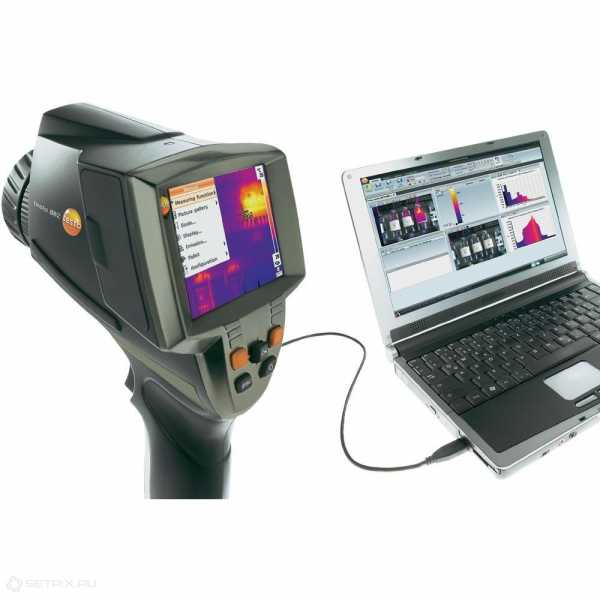

Программное обеспечение

Отчеты – важный этап в исследовании объекта. Для документального подтверждения проведенной экспертизы принято прикладывать изображения, которые подтверждают данные анализа и во многих случаях являются обоснованием для принятия ответственных решений. Специализированное программное обеспечение разрабатывается для работы с изображениями и генерирования отчетов. Большая часть тепловизоров снабжена опцией бесплатного приложения для работы с необходимыми параметрами и быстрого обмена данными между устройствами. Для работы с отчетами в конкретной отрасли существуют специальные программные пакеты, которые созданы с целью выполнения многих задач, ставящихся при использовании тепловизора.

Техническое обслуживание

Учитывая то, что тепловизор – крайне чувствительное оборудование, его обслуживание важно доверять квалифицированным специалистам. Желательно производить диагностику и ремонт прибора в сертифицированном сервисном центре производителя согласно гарантийному талону. При покупке уделите внимание гарантийным обязательствам изготовителя – зачастую гарантийные сроки на отдельные части изделия могут отличаться.

Модельный ряд и ценовой диапазон

Модельный ряд тепловизионных приборов достаточно широк – у каждой компании есть отдельные линейки устройств, различающихся характеристиками. Для первого знакомства с тепловизорами мы представляем вашему вниманию три модели наиболее популярных тепловизионных устройств.

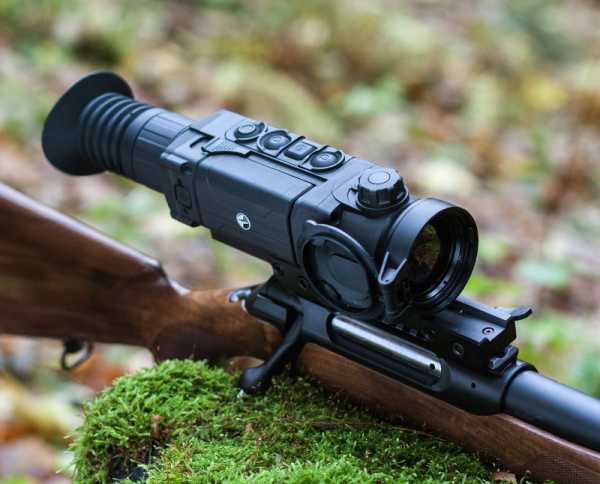

PULSAR Quantum HD38S

Данная модель представляет собой обновленную серию тепловизоров Quantum, производимых компанией Yukon Advanced Optics. Одним из важных преимуществ данной модели является увеличенная дальность детекции – до 950 м, хотя и другие показатели прибора также более совершенны, чем некоторые другие модели, что отражается на достаточно высоком ценовом уровне. Благодаря высокому разрешению детектора (384х288 пикселей) тепловизор PULSAR Quantum HD38S способен обнаруживать объекты, излучающие тепло, при удалении до 400 м – при этом качество изображения является высоким. Из основных характеристик данной модели следует отметить визуальное увеличение х21 и цифровой зум х2, обновление изображение происходит с частотой 30 Гц. Монохромный дисплей предусматривает калибровку в трех режимах – автоматический, полуавтоматический и ручной. Также прибор обеспечивает три режима наблюдения за объектом – «город» (повышенная контрастность), «лес» (низкая контрастность), «распознавание» (детализация объектов с повышенной температурой). Данный тепловизор может использоваться в условиях низких температур (до -20°С) благодаря наличию OLED-дисплея, а аналоговый выход дает возможность подключения записывающих устройств. Корпус данной модели выполнен из легкого ударопрочного пластика и оснащен резиновыми вставками, обеспечивающими дополнительную защиту. Уровень защиты – IP4.

FLIR LS64

Универсальная тепловизионная камера, используемая в различных отраслях. Матрица с разрешением 640х480 пикселей, длиннофокусный объектив 35 мм, 4-кратный зум обеспечивают максимально четкое изображение объекта, его приближение/удаление  и детализацию. Монохромный жидкокристаллический дисплей дает возможность выводить изображение в трех различных режимах – серый цвет, белый цвет, красные оттенки. Плюсом модели является лазерный указатель. Работает без подзарядки до 5 часов, а время запуска практически рекордное – до 1,5 секунд. Корпус прочный и обеспечивает защиту от повреждений и влаги, при этом невысокий вес (340 г) добавляет преимуществ этому тепловизору.

FORTUNA BM 75

Улучшенные время запуска, температурная чувствительность и дальность входят в «плюсы» этой модели, которая, по сути, является тепловизионным прицелом. Время включения – до 2 секунд, удаление – до 1500 м. Дисплей может отображать объекты даже с невысокой температурой. Микроболометр имеет разрешение 384х288, а OLED-дисплей может работать при минусовых температурах. Беззатворная электронная калибровка обеспечивает бесшумность работы, расстояние прицела увеличивается благодаря цифровому двух- или четырехкратному зуму. Частота обновления кадров – 50 Гц (подходит для динамичного передвижения с прибором). Корпус изготовлен из алюминиевого сплава. Батарейки способствуют бесперебойной работе до 5 часов. Данная модель тепловизионного прицела весит немного больше 1 кг.

Учитывая то, что тепловизор – высокотехнологичное устройство с качественной оптикой, цена его достаточно высока. Она может колебаться от 500 долларов за самые распространенные компактные модели с набором базовых функций до 10 000 долларов за устройства, производимые для специальных отраслей, в т.ч. и военной инфраструктуры.

Желаем удачного выбора!

Автор: Алена Толстова

kak-vibrat.ru

Как правильно выбрать тепловизор

   Тепловизоры или как их еще называют высокоточные инфракрасные датчики температуры нашли свое применение практически во всех отраслях народного хозяйства и промышленности. Тепловизор представляет собою прибор который способен улавливать инфракрасное излучение тела и преобразовать его в электрический сигнал который в свою очередь преобразуется в графическую информацию. Последнюю мы и видим на экране прибора. Высокоточные тепловизоры используют в самых разных целях и в разных отраслях. В зависимости от типа прибора, его погрешности, эргономичности, размеров матрицы, разрешением дисплея и других характеристик тепловизоры делят на разные класы.



   Узкоспециализированные тепловизоры хорошо выполняют свою работу лишь в определенных неизменных условиях и стоят дешевле тех которые являются универсальными. Поэтому выбирая тепловизор нужно во первых очень тщательно изучить технические характеристики устройства, а во вторых определится с задачами с которыми он столкнется. Допустим, если Вам нужно будет анализировать теплоизоляцию своего дома, нет смысла брать прибор с верхней границей измеряемых температур 1000 градусов. И в то же время, если Вы собираетесь фиксировать изменения в парке автомоторов, есть смысл взять прибор с более высокой верхней границей температуры. В общем говоря что бы не ошибиться при выборе тепловизора посылаясь на температурный диапазон, всегда нужно помнить что рабочий диапазон должен перекрывать температуру объекта на 25 %. Тепловизоры позволяют достаточно быстро выявить утечку тепла из эксплуатированного здания, как и утечку холода из холодильной системы. В то же время, тепловизоры активно эксплуатируются для поиска неисправностей в электросетях и соединениях, для обнаружения поломок в работе электроприборов. Повышение температуры как в электрическом соединении так и в разнородным электрических элементах говорит о том что они неправильно работают и могут полностью выйти из строя.

Принцип работы тепловизора

   Современные тепловизоры – бесконтактные измерительные приборы которые измеряют температуру объекта с безопасного расстояния. Но каким образом мы получаем информацию о температурных свойствах тех или иных объектов на расстоянии? Все дело в том, что любой объект в природе который имеет температуру выше абсолютного нуля (-273 градуса по Цельсию) испускает особый вид излучения – инфракрасные волны, или выражаясь более нам понятным языком тепловые волны. Это излучение испускает как раскаленный металл, так и человеческое тело, но человеческий глаз не способен его зарегистрировать. Позже появились приборы которые могли это делать называемые пирометрами, первый такой портативный прибор разработанный компанией Wahl Instruments Inc. более 50 лет назад. С тех пор техника фиксирующая тепловое излучение усовершенствовалась и стала доступной практически для каждого. И по прежнему выбор тепловизора это очень ответственный шаг, так как бесконтактные датчики в основном узкоспециализированные и каждый имеет свое применение.

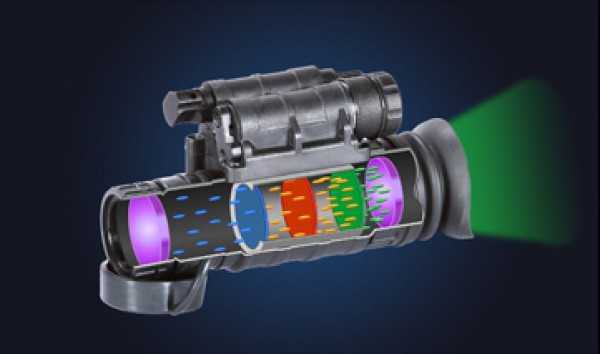

   Современный тепловизор это оптико-электронный прибор который улавливает невидимое нам инфракрасное излучение с помощью оптической системы. Как правило оптическая система представленная объективом. В приемнике этот сигнал поддается переработке в электрический. Далее прибор обрабатывает электрический сигнал и подготавливает его к индикации и выводу на экран. В основном в виде цифровой и графической информации. Следует отметить, что чем выше мощность потока излучения тем выше напряжение электрического сигнала обрабатываемого тепловизором. Выходное изображение на экране прибора показывает распределение температуры по площади измеряемого объекта. Каждой температуре соответствует определенный цвет, таким образом полная картинка это совокупность температурных точек окрашенных в тот или иной цвет. Как правило в тепловизорах используются светлые цвета начиная от синего который окрашивает более холодные области объектов. Таким образом с помощью бесконтактного измерителя температуры можно определить точное место перегрева, или же зафиксировать точное значение температуры в разных участках объекта. Современные цифровые тепловизоры имеют матрицу похожую на ту которая есть в цифровых фотоаппаратах. Но главным отличием есть то, что каждая точка матрицы показывает не цвет а температуру данной точки объекта, а полное изображение – растровая картинка распределения температуры по объекту.

Главные критерии влияющие на выбор тепловизора

   Первым делом нужно определится с типом прибора и ответить на несколько базовых вопросов, а уже потом выбрать конкретную модель тепловизора. В зависимости от своих технических характеристик определенные модели исключительно хороши как строительные тепловизоры или охранные тепловизоры, или же как тепловизоры для охоты. Все зависит от их особенностей и характеристик. При выборе тепловизора стоит обратить внимание на такие ключевые моменты:

  1. Материал из которого сделан объект тестирования
  2. Средняя температура тестируемых областей
  3. Измерительное расстояние до объектов
  4. Среда в которой будет работать прибор (прозрачность, влажность, окружающая температура)
  5. Температурная чувствительность прибора
  6. Скорость измерения
  7. Размер детектора и разрешение
  8. Режим отображения информации
  9. Функциональное оснащение

    Почему важен материал из которого сделан объект тестирования? Все дело в том, что разные материалы излучают волны различной длины. Например металл излучает короткие волны, а прочие более легкие материалы длинные волны. Не все тепловизоры способны регистрировать как короткие так и длинные волны теплового излучения. Большинство из них тестируют объекты только в определенном спектральном диапазоне, то есть предназначенные для работы с конкретными материалами. Но, есть и более универсальные приборы которые работают в широком диапазоне частот. Например профессиональный тепловизор для строительства FLIR B660 работающий в диапазоне 7-13 микрон.

Диапазон рабочих температур тепловизора

   Выбирая бесконтактный датчик температуры также важно обратить внимание на диапазон температур которые он сможет зафиксировать. Также, прежде всего нужно сравнить этот диапазон с температурой тестируемого объекта. Если допустим Вы будете измерять температуру 200 градусов, то Вам нет смысла брать прибор с диапазоном от 500 до 1000 градусов. Современные тепловизоры регистрируют как низкие так и очень высокие температуры (от -50 до +3000). Много приборов разрабатываются специально что бы следить за холодильными системами или за нагретыми объектами. В первом случае они работают в низкотемпературном а во втором в высокотемпературном диапазоне. Чем шире рабочий диапазон температур тем дороже тепловизор.

Точность и скорость измерения температуры

   Точность измерения температуры рассчитывается в лабораториях на абсолютно черных телах, и обычно погрешность измерения тепловизоров не превышает 2% от полученного результата. Обычно под скоростью измерения имеют в виду инертность или отклик прибора. Это время от начала замера за которое можно получить точный и самодостаточный результат. Как правило, это время намного ниже чем для контактных методов измерения температуры. Для высокоточных приборов оно составляет меньше 0,2 секунды. Большая скорость важна в том случае, если нужно замерить температуру движущегося объекта, или объекта который меняет свое состояние.

Размер матрицы тепловизора

   Размер матрицы напрямую определяет четкость тепловой фотографии объекта, так как чем больше размер ИК детектора тем больше чувствительных элементов воспринимают тепловое излучение. Выше мы говорили о том что один пиксель соответствует одному значению температуры. Понятно, что чем больше разрешение матрицы тем больше температурных точек можно отследить и соответственно получается более четкая картинка. Например тепловизор FLIR E30bx с матрицей 160×120 пикселей отображает тепловое изображение из 19200 точек, а модель тепловизора FLIR E60bx благодаря большей матрице 320×240 пикселей отображает 76800 значений. Чем выше разрешение там качественнее изображение, и тем дороже стоит сам тепловизор.

   Важным, с точки зрения оптики, но не столько как разрешение матрицы есть оптическое разрешение. Оптическое разрешение – фактически отношение расстояния от прибора до объекта к диаметру пятна диагностики. В плане оптического разрешения важно что бы весь объект попадал в поле зрения. Фактически оно определяет с какого расстояния можно делать замеры объектов определенного размера. Но в то же время, оптическое разрешение никак не влияет на качество изображения и количество регистрируемых температурных точек. Эти показатели определяются разрешением матрицы ИК датчика.

Температурная чувствительность тепловизора

   Выбирая тепловизор стоит обратить внимание на такой показатель как температурная чувствительность. Этот показатель также называют погрешностью при измерении температуры в двух соседних точках. Фактически, чем ниже температурная чувствительность, тем более качественная картинка наблюдается на экране. Чем ниже разница между температурой двух соседних точек, тем более четкая картинка. Тепловизоры для охоты обладают термочувствительностью 0,02 градуса и ниже. Это позволяет различать практически все предметы которые находятся при одинаковых температурах, даже в ночное время. На производстве же малая температурная чувствительность тепловизоров помогает не только локализировать тепловую аномалию но и с высокой точностью определить ее форму.

Режим отображения информации тепловизора

   Выбирая тепловизор, следует обратить внимание также на режимы в которых может работать прибор. Чем их больше тем тепловизор функциональнее, но и с другой стороны дороже. Самые простые модели тепловизоров FLIR имеют только один режим FULL IR. Этот режим ничто другое как полноэкранная тепловая картинка. Более сложные тепловизоры имеют также дополнительные режимы которые позволяют увеличить точность измерения и с другой стороны повышают эффективность. Например режим Picture in picture – когда ИК картинка помещена в фотографическую картинку. Этот режим облегчает локализацию проблемных участков. Режим Alpha Blending позволяет слить видимое отображение с инфракрасным. Изюминкой режима есть возможность выбора соотношения двух отображений: от полного видимого, до полного инфракрасного. Этот режим улучшает фокусировку и детализирует изображение. Режим IR/Visible Alarm позволяет отдельно отобразить на ИК отображении участки с заданой температурой, или с заданным диапазоном температур, остальные участки отображаются в видимом диапазоне. И последний режим – режим простой цифровой камеры Full Visible Light. Самые современные тепловизоры умеют работать во всех перечисленных режимах, но и их стоимость намного выше обычных приборов.

Функциональное оснащение и комплектация тепловизора

   Перед тем как остановится на том или ином приборе нужно обратить внимание и на его функциональное оснащение и на комплектацию. От его оснащения и комплектации и зависит область применения. Множество тепловизоров имеют такие функции как определение влажности поверхности, запись видео в инфракрасной области спектра. Также есть приборы которые комплектуются объективами с возможностью приближения, лазерными указателями и другими приспособлениями. Все это тоже влияет как на спецификацию так и на конечную цену.

   Итак, выбирая тепловизор нужно очень тщательно обращать внимание на такие характеристики как термочувствительность, рабочий диапазон температур, разрешение матрицы, и комплектация. Выбор тепловизора ответственный шаг, именно поэтому нужно четко сформулировать задачу и знать что именно требуется. Тепловизоры Flir сертифицированы на территории РФ и начисляют огромное множество моделей самых разных спецификаций: от тепловизоров для охраны до тепловизоров для охоты. Вы можете выбрать именно тот прибор который Вам нужен.

pro-spec.ru

Тепловизор для строительства – как выбрать и не ошибиться

К тепловизорам в строительной отрасли предъявляются гораздо более серьезные требования, нежели к устройствам, предназначенным для использования в энергетике. Основными направлениями, в которых используются строительные тепловизоры, являются:

  1. оценка качества гидроизоляции;
  2. оценка качества теплоизоляции;
  3. определение расположения тепловых мостов;
  4. поиск трещин в структуре здания;
  5. контроль за работой вентиляционных систем и систем кондиционирования;
  6. поиск проблем в системах отопления.

Опытный оператор тепловизионной камеры может без особых сложностей определить место утечки холодной води и канализации. Также тепловизор будет полезен для анализа работы электрической системы здания.

Наиболее важные параметры строительных тепловизоров

Наши коллеги определили основные параметры, которые по нашему совместному мнению являются наиболее важными для строительных тепловизоров.

Разрешение матрицы тепловизора

Разрешение матрицы тепловизора — это самый важный параметр строительного тепловизора. Он показывает, сколько чувствительных элементов содержится в детекторе-матрице тепловизионной камеры.

При прочих равных тепловизор с большим разрешением матрицы даст более качественное изображение, чем тепловизор с меньшим разрешением детектора. Это происходит из-за того, что на одну ячейку матрицы приходится меньшая поверхность измеряемого объекта. В изображениях с большим разрешением гораздо меньше оптических «шумов».

Высокое разрешение матрицы позволяет более точно определить дефекты здания или инженерного сооружения. Если Вы выберете тепловизор с меньшим разрешением, это существенно понизит Вашу конкурентоспособность. Клиент всегда выберет компанию, в которой ему предоставят более наглядный отчет с высоким разрешением, так как это повышает вероятность локализации проблем в сооружении.

Мы рекомендуем не пренебрегать этим параметром и даже отдавать ему приоритет относительно других характеристик устройства.

Тепловая чувствительность

Тепловая чувствительность тепловизора — это чувствительность прибора к разнице температур, которые будут показаны в отчете. Использование тепловизора в строительстве определяет высокие требования к этому параметру. Все компании, производящие строительные тепловизоры, стремятся обеспечить чувствительность на разницу температуры на более 0,1° C.

Для проведения исследований, предполагающих выдачу экспертного заключения, мы рекомендуем использовать тепловизоры с еще большей точностью. Высокая чувствительность прибора позволит Вам уже в процессе измерения обнаружить места утечки тепла.

Погрешность измерения температуры

Погрешность тепловизора — достаточно важный показатель, который определяет неточность измерения температуры. Лучше всего, если этот показатель не превышает 5%.

Мы рекомендуем использовать приборы, позволяющие проводить измерения с погрешностью от 2 до 5 %. Это позволит быть более уверенным в результатах измерений.

Диапазон измеряемых температур

Строительные тепловизоры должны иметь возможность работы в низких температурах (до -40° C).

Особенности тепловизоров, ускоряющие проведение съемки

Здесь мы рассмотрим дополнительные функции и особенности тепловизионных камер, влияющие на скорость проведения измерений.

Сменный объектив

Часто тепловизоры комплектуются только стандартным объективом типа 23-25o. Для того, чтобы производить тепловизионное обследование строительных конструкций и зданий, придется попеременно проводить съемку как больших объектов (само здание в целом), так и объектов в небольших комнатах. В этом случае исполнителю пригодятся сменные объективы для тепловизора, которые позволят проводить обследование быстро и с максимальным качеством.

Использование съемных объективов уменьшает время обследования и повышает качество отчетных документов. Мы заметили, что в этом случае время экономиться примерно на треть.

При покупке камеры для начала используйте стандартную линзу, а затем уже, по мере необходимости, приобретите необходимый дополнительный объектив.

Фотографии в видимом свете

Это очень полезная функция, которая особенно пригодится, если заказчик просит обычные фотографии наряду с результатами тепловизионной съемки. Часто приходится задерживаться на месте съемки до темноты. В этом случае очень полезно будет наличие подсветки и вспышки на камере.

По нашим наблюдениям наличие фотокамеры в тепловизоре позволяет снизить трудозатраты по подготовке отчета примерно на 20%. Пользуйтесь этой функцией при возможности.

Цветовые палитры

Применение различных цифровых палитр — это дополнительная функция, которая позволяет определить место повреждение гораздо точнее. К изменению цветовой палитры следует прибегать, если Вы не совсем уверены в анализе результатов. Вы можете посмотреть результат как бы в нескольких вариантах цветового оформления.

При покупке тепловизора обязательно ознакомьтесь о количестве цветовых палитр в приборе.

Функции для дополнительных измерений

Дополнительная информация (влажность, утечки жидкостей) позволяет построить отчет для заказчика наиболее полно. Таким образом Вы покажете свой профессионализм и обоснуете для заказчика стоимость работ.

Запасная батарея

Неожиданное выключение тепловизора очень расстраивает, особенно когда запасной батареи нет, а впереди еще несколько часов работы. Для того чтобы предусмотреть эту ситуацию, следует заранее запастись дополнительным аккумулятором для тепловизора.

Также для удобство можно приобрести зарядное устройство, работающее от прикуривателя в автомобиле. Мы даже не можем представить ситуацию, когда у нас не окажется с собой запасного аккумулятора. Это просто невообразимые потери драгоценного времени.

Цифровое приближение (Zoom)

Увеличение изображения в камерах в зависимости от моделей может составлять от х2 до х8. Это цифровое увеличение. Как эта функция может сэкономить Ваше время? Все зависит от Ваших потребностей. В большей степени это дело привычки. Например, не всегда хочется очень близко подходить к объекту, продираясь через кусты и ветки.

Не стоит использовать цифровой zoom на объектах повышенной важности, так как он дает большую погрешность, чем съемка без приближения.

Новые возможности тепловизоров, предусмотренные для удобства Вашей работы

Эргономика прибора очень важна. Не стоит об этом забывать. Конечно, Вы можете вынести многие лишения. Ведь представьте, еще несколько лет назад камеры весили под 30 килограмм. Теперь тепловизионные приборы весят по 500-600 грамм, и их можно носить в кармане куртки.

teplovizorgid.ru

как выбрать охотничий тепловизор или сделать своими руками

Если вы любитель ночной охоты, вам непременно понадобится такой прибор, как тепловизор. Он поможет решить многие ваши проблемы, связанные с неудобствами во время ночной охоты.

Пользоваться им легко и просто. Прицел с тепловизором нужно держать возле пояса и в поисках добычи водить им параллельно земле. Когда тепловизор обнаружит тепло, на нем будут мигать светодиоды. Таким образом, с помощью тепловизора можно находить живые объекты.

Тепловизор абсолютно безопасен для человека. Что стоит учесть при выборе тепловизора? Он имеет несколько целей применения, обладает множеством функций. Если вы заранее обдумали, с каким функционалом вам нужен тепловизор, вы быстро выберите подходящий для вас вариант.

Назначение

У каждого живого организма есть своя температура. Тепловизор – это прибор, который определяет различие температуры между объектами. Если навести устройство на два объекта одновременно, оно покажет температуру обоих, а не только того, у которого она выше.

Излучения тепловых и обычных волн ночного ведения сравнивать бессмысленно. Тепловые волны рассеиваются вокруг себя и видны везде, но они не просеиваются через объекты. Тепловизоры покажут объект, только если не будет препятствий для тепловых волн.

Когда охота предстоит в трудных погодных условиях – во время дождя, тумана, снега, метели или в ночное время суток, тепловизор словит тепловое излучение от животного.

Тепловизор для охоты легко сможет обнаружить цель в любое время суток и на любом расстоянии. Как выбрать тепловизор и не ошибиться? У него нет никаких ограничений. Разве что под влиянием сильного и густого тумана у прибора немного снижается дистанция наблюдения. Во всем остальном нет никаких ограничений в работе.

Разновидности

Существуют следующие виды тепловизоров для охоты:

  • прицелы тепловизоры;
  • монокуляры–гляделки;
  • тепловизионные очки;
  • бинокль с тепловизором;
  • мини тепловизионные коллиматоры.

Необходимость на охоте

Благодаря своим функциям и возможностям тепловизор стал незаменимой вещью для охоты.

Его необходимо приобрести по 3-м причинам:

  1. С помощью тепловизора для охоты вы сможете увидеть животное даже при плохой погоде и ночью. А с простым прибором ночного видения это невозможно даже при хорошей погоде ночью или при плохой днем.
  2. Цена тепловизора вполне оправдана. С каждым месяцем цены падают и приобретение прибора становится более доступным.
  3. Тепловизоры становятся все более популярными, поэтому они есть в наличии на прилавках большинства магазинов.

Все тепловизоры делятся всего на два типа: прицелы и монокуляры. Прицелы устанавливают на оружие, а монокуляры предназначены для небольших расстояний.

Чем тепловизор лучше прибора ночного видения?

Есть ряд характеристик, по которым тепловизор превосходит прибор ночного видения, а именно:

  • В тепловизоре сконструирована сложная микросхема. Она вычисляет живые организмы, у которых температура не особо отличается от уровня обогрева в среде обитания.
  • На тепловизоре для охоты устанавливают германиевые объективы. Они пропускают излучение тепла практически полностью. По сравнению с простыми стеклянными объективами германий не отбивает лучи тепла и не формирует помех.
  • Сигналы образовывают картинку в серых тонах. Если поверхность достаточно нагрета, она вырисовывается в светлых тонах. При этом холодная поверхность покажется в темных тонах.
  • Есть в продаже и такие тепловизоры, которые показывают цветную картинку. Свойства нагрева обозначены в большей мере теплыми расцветками спектра.

Как правильно использовать

Тепловизор наблюдает за объектами по невидимому для человека инфракрасному излучению. При охоте на зверя тепловое изображение перемещается на экран, который оснащен веществом, чувствительным к свету. Так он предоставляет охотнику полное обладание над жертвой даже в абсолютной темноте.

Еще его удобно использовать, когда животное сидит на таком расстоянии от охотника, что оружие его не достанет. Стоит учитывать, что контурное изображение может загородить ветки деревьев и кустов.

В зависимости от размера животных есть разные виды тепловизоров.

Тепловизионные прицелы предназначены для распознавания зверя на большой дистанции. У них есть специальная сетка, которая предназначена для точного подсчета расстояния до мишени. Прицел распознает цель на расстоянии 1,5 км как днем, так и ночью.

Наблюдательные тепловизоры имеют линзы монокулярного и бинокулярного типа.

  1. Монокулярный тип – удобный и компактный, хорошо подходит для экспедиций.
  2. Бинокулярный тип – хорошо подойдет для вычисления объекта на длинной дистанции.
  3. Комбинированные тепловизоры сочетают в себе несколько функций. Такие приборы могут распознать тепловое излучение, а также достаточно мелкие детали. В них встроен прибор ночного видения. Также у них есть режимы, которые можно переключать.
  4. Тепловизионные очки подходят тем охотникам, которые хотят иметь свободные руки для охоты. Также очки немного увеличивают обзор и позволяют определить дистанцию до объекта и свободно перемещаться во время охоты.

Критерии выбора

При покупке тепловизора, в первую очередь, нужно ознакомиться со всеми его характеристиками.

Купить такое устройство в Москве несложно, оно продается во всех охотничьих магазинах. Покупая такой прибор, очень важно смотреть на срок гарантии и на наличие талона сервисного обслуживания. Это и есть документы прибора, которые могут понадобиться в случае его поломки.

Тепловизор состоит из таких частей:

  • матрица,
  • объектив,
  • электроника по обработке сигналов,
  • дисплей,
  • корпус.

Самые тяжелые составляющие – это объектив и матрица.

Из чего состоит тепловизор

Рассмотрим каждую составляющую тепловизора более подробно.


Матрица. Она имеет прямое влияние на качество и точность изображения. Вычисляет зверя на довольно большом расстоянии. Разрешение матрицы должно быть высоким.

Объектив. Оптика идет с германиевым напылением, которое пропускает через себя тепловые волны. Самое главное в оптическом устройстве это размер объектива и его обзор. Если обзор широкий, тепловизор видит цель на расстоянии до 500 метров. Если обзор меньше, то пользоваться им вблизи неудобно. Лучше всего приобрести тепловизионный монокуляр, он достаточно удобный в применении.

Дисплей. Самые распространенные – OLED-дисплеи. Они функционируют в любую погоду. LCD–дисплей замерзает при температуре выше -10С. Чем лучше разрешение дисплея, тем точнее будет изображение на нем.

Частота обновления кадра. Такая частота должна быть не меньше 25 Гц, если необходимо словить быстробегающее животное. Для вычисления ходящих и пасущихся животных подойдет частота кадра 9 Гц.

Защита корпуса. Большинство приборов изготавливается с защитой от удара, пыли и влаги. Она защищает устройство от повреждения в процессе охоты.

Дополнительные функции. К ним относятся: фото- и видеозапись, масштаб изображения, лазерный целеуказатель, GPS-навигатор и другие полезные функции. Но они не являются главными в этих приборах.

Чтобы в устройстве не возникали неисправности, стоит придерживаться следующих правил:

  • Закрывать объектив, когда он не нужен. Это не даст пыли и прямым солнечным лучам попасть в него. Протирать его время от времени специальной салфеткой.
  • Следить за корпусом прибора. Очень хорошо, если охотник будет хранить и носить тепловизор в специальном футляре, а также избегать угрозы падений.
  • При перевозке прибора желательно не трясти им не поддавать вибрации. Это предотвратит не желаемую поломку или сбой в работе с ним.

Хорошая забота о тепловизоре сохранит его на долгое время. Охота с тепловизором позволит насладиться охотой даже в ночное время суток.

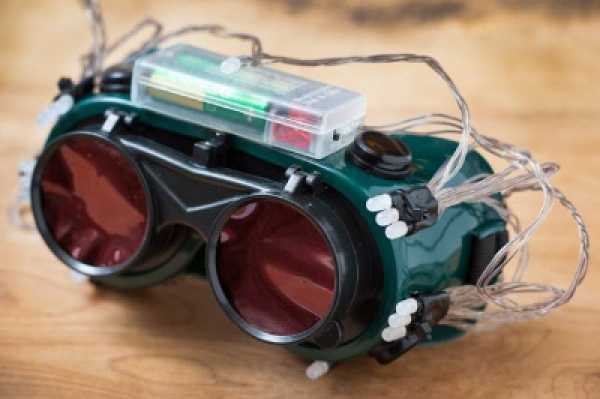

Можно ли сделать тепловизор для охоты своими руками


Принцип работы тепловизора непростой. Но несмотря на это, его можно изготовить своими руками. Все нужные для него материалы и детали в наше время доступны в любом интернет-магазине.

Самое сложное – это оптика, которая формирует точную картинку на приемнике. Оптика нужна специальная, которая содержит в составе в основном германий. Именно эту часть тепловизора невозможно сделать своими руками.

Вместо специальной оптики можно взять уже готовую оптическую систему из устройства, содержащего её в своей конструкции (фотоаппарат, web-камера или видеокамера).

Есть несколько вариантов, как сделать тепловизор своими руками. Его можно сконструировать из:

  • фотоаппарата,
  • web-камеры,
  • видеокамеры.

Каждый метод по-своему легкий и тяжелый одновременно, а также имеет свою цену.

Из фотоаппарата

По цене этот метод наиболее дешевый, так как от не требует высоких затрат. В фотоаппарате есть фильтр, который отражает инфракрасные лучи. Этот фильтр нужно заменить на более удобный, который будет отражать обычный свет. Таким образом сконструировать тепловизор из фотоаппарата очень легко.

Из web-камеры

Этот метод довольно трудный и дорогой. Тепловизор, сделанный из web-камеры, сможет замечать только неподвижные объекты с излучением тепла. Механизм заменит тепловизор с целеуказателем, только для него нужно будет закачать и установить программное обеспечение для Arduino с памятью около 7 Мб. Также необходимо будет позаботиться об инструкции с настройками.

Из видеокамеры

По техническому принципу нужно сделать то же самое, что и с фотоаппаратом. Только смастерив тепловизор своими руками из видеокамеры, вы получите удобный корпус и дисплей с высоким качеством. Камера для этого нужна с инфракрасным светом.

Теперь вы знаете как из обычного и знакомого устройства можно сделать тепловизор своими руками. В наше время любые подходящие гаджеты дают возможность перестраивать себя в тепловизор после внесения модификаций и закачки дополнительных программ.

Видео

В нашем видео вы найдете пошаговый мастер-класс по изготовлению тепловизора своими руками.

ohota.guru

Как выбрать тепловизор для охоты

Для более качественной охоты было изобретено устройство под названием тепловизор. Оно позволяет наблюдать за целью даже в ночное время суток. Это достигается за счет того, что данный механизм отражает тепловое излучение различных объектов. В зависимости от температуры объекта, на экране отображается соответствующая картинка. С помощью этого устройства можно, без каких-либо проблем, охотиться во время тумана, ночью, и при плохом освещении. Таким образом, Вы сделаете свою охоту более эффективной.

Стоит учесть тот факт, что для производства многих прицелов применяется стекло. Однако его не используют при изготовлении тепловизора, так как данный аппарат отражает инфракрасное излучение. Наиболее частым материалом, из которого делается этот агрегат, является германий.

Некоторые люди считают, что устройство ночного видения и тепловизор – это одно и тоже. Однако это не так. Следует увидеть работу тепловизора, чтобы понять, что он видит большее число объектов, чем ПНВ. К примеру, простой прибор не сможет определить такие объекты, как кусты и деревья. Тепловизор же улавливает источники тепла и визуализирует их на мониторе.

Основным преимуществом данного устройства, является возможность отыскать любой объект при полной темноте. И главное в этом деле то, что не требуется использовать дополнительные источники освещения.

Тепловизоры, предназначающиеся для охоты, могут находить разницу между объектами, с минимальным отличием. Благодаря качественному изображению, которое они визуализируют, охотник может с легкостью наблюдать за движением дичи. Его дальность действия может достигать от 2 до 3 км.

Основные преимущества

Во время охоты люди пользуются двумя основными видами аппаратов. Один из них, это прицел, а другой – монокуляр. Второй представляет собой видеокамеру. Именно она позволяет вести охоту ночью. Если же говорить о точности выстрела, то здесь большую роль играет именно прицелы.

Такое устройство увеличивает шансы любого охотника подстрелить крупную дичь. Оно имеет ряд следующих преимуществ:

  • Нахождение объектов в зимнее время при обильных снегопадах
  • Дают возможность найти места, где прячутся животные
  • Позволяют вести слежку за объектом через деревья и различные кусты
  • Можно продолжать охотится в любую погоду
  • Возможность выполнения четких выстрелов и нахождение раненого животного

Важно! Немалое количество моделей свободно функционируют в сложных климатических условиях. Это дает возможность охотникам отправляться на свой промысел даже в 40 градусный мороз. Есть также тепловизоры, которые поддерживают видеозапись. Это очень удобно, так как помогает просматривать видео с охоты и наблюдать за допущенными ошибками.

Как сделать правильный выбор?

Наибольшую эффективность от применения агрегата вы будете иметь в том случае, если обратите внимание на его параметры и некоторые особенности. На сегодняшний день, немалой популярностью пользуются прицелы, которые легко устанавливаются на ружье. Они позволяют выполнять точные выстрелы. Покупая данное устройство, обращайте внимание на такие моменты:

  • Какова дальность распознавания объекта. Данный параметр подразумевает определенное расстояние, на котором вы сможете четко видеть свою цель. Можно дополнительно использовать точный дальномерю
  • Какое имеется разрешение матрицы. Данный параметр влияет на четкость изображения. Более высокое разрешение напрямую влияет на качество картинки.
  • Частота выполнения кадров. Данная характеристика указывает на плавность картинки при движении животного. Если частота варьируется от 30 до 50 Гц, то это оптимальный вариант.
  • Покупая ту или иную модель стоит знать, что данные объектива также играют важную роль. От объема фокусного расстояния уменьшается угол обзора. Соответственно, данное расстояние должно быть большим.
  • Функциональные параметры. В этом отношении, немаловажную роль играют такие факторы, как влагоустойчивость и ударопрочность. Кроме того, ценность устройства будет зависеть от его возможности работать при экстремальных условиях и высоких температурах.
  • Эксплуатационное удобство. Маленькие размеры и масса аппарата увеличивают ценность агрегата. К тому же, от этого зависит удобство его эксплуатации.

Тепловизоры, которые попали в рейтинг лучших

Аппарат СКАНДА 25. Данный прицел является универсальным. Его можно установить на гладкоствольное и нарезное оружие. Имеет небольшие размеры и легкий вес. Расстояние обнаружения объекта достигает 500 метров.

 Pulsar Quantum XD19S.

Тепловизор Пульсар отличается удобством и легким весом. Видимость объектов с 500 метрового расстояния, дает этому аппарату возможность наблюдения в ночное время суток.

Quantum XD19S

Хотя в самом начале данное устройство было предназначено для военных целей, на сегодняшний день оно активно используется в охотничьем деле. Этот тепловизор может использоваться в крайне непростых условиях. Температура, при которой этот аппарат может применяться, может варьироваться от -30 до +50 градусов цельсия. Сохраняет свои рабочие характеристики даже в сугробе снега.

Механизм Apex XD38.

Данный аппарат, также как и предыдущие, имеет небольшой вес. Дальность его видимости составляет 950 метров. Тепловизор применяется в самых разных погодных условиях и в различное времени суток.

Pulsar Quantum XD38S.

Это оптимальное решение для эффективной охоты в ночное время. Аппарат отличается самыми отличными параметрами для превосходной охоты. Один из них — это дальность его видения, которая достигает 950 метров. Весит этот тепловизор 500 грамм. Применяется в работе, как в зимнее, так и летнее время. Имея установленный дальномер, агрегат с легкостью определяет точное расстояние до необходимого объекта. Устройство оснащено фотосъемкой и видеозаписью. Переход аппарата в спящий режим, производится без его отключения.

Следующий тепловизор, который входит в линейку лучших – это СКАНДА 100М.

Этот инновационный механизм отличается уникальными характеристиками. Его используют на разных моделях оружей. В отличие от всех предыдущих тепловизоров, дальность его видения составляет целых 1500 метров! Имеет очень четкую и точную картинку. Ко всему этому, устройство может записывать видео и снимать качественные фото. Кроме того, данный аппарат совместим со многими ружьями. Его стойкость к различным температурам заслуживает самых лучших отзывов. Если вы хотите приобрести лучший тепловизор, то данная модель — это тот самый вариант. С ним, Ваша охота улучшится в разы.

Как видно из данной статьи, чтобы охота ночью была наиболее эффективной, лучшим вариантом будет использование такого механизма, как тепловизор. Чтобы подобрать для себя подходящий из этих аппаратов, следует учитывать не только его характеристики, но и другие факторы. Среди них можно выделить собственный профессионализм охотника и его финансовые возможности. К тому же, сюда можно добавить место, в котором будет осуществляться охота, а также размер дичи или животного. Таким образом, учитывая все эти нюансы, можно подобрать самый эффективный тепловизор, который будет соответствовать всем вашим потребностям.

imperor.net

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

➤
