Как вычислить точку росы – Как определить температуру точки росы 🚩 точка росы определение 🚩 Естественные науки

Узнайте методику расчета точки росы для правильного утепления дома

Многие из вас наблюдали появление капелек влаги на поверхностях – на трубах холодного водоснабжения, стенах бани, окнах п также при перемещении вещей с мороза в комнатную температуру. Это объясняется просто: предмет охлаждает окружающий воздух, провоцируя образование конденсата.

Появление влаги возникает из-за разности температур внутри и снаружи помещения. Это физическое явление неразрывно связано с понятием «точка росы». Разберёмся, что означает термин, рассмотрим его значение в утеплении дома и приведём примеры самостоятельного расчёта.

Что это такое?

Начнём с азов – обратимся к школьному курсу физики. Итак, что такое «точка росы»? Так называют температуру, при которой воздух начинает преобразовываться в жидкость. В результате на поверхности образуются капельки влаги – конденсат, который может впоследствии трансформироваться в иней, туман или испариться.

Элементарный пример – стоящий на плите чайник. Когда вода начнёт закипать, на поверхности крышки будет выступать конденсат. В этом случае, температура нагревшейся крышки чайника будет соответствовать точке росы.

Другой пример: запотевшие окна в квартире. Здесь точка росы указывает, что внутри помещения повышенная влажность, соответственно при большой разнице внутренней и внешней температуры (зимний период), на окнах образуется конденсат.

Отсюда можно сделать вывод, что точка росы – это своеобразный индикатор влажности воздуха. Учитывая, что речь идёт о температурном явлении, точка росы измеряется в градусах по Цельсию.

Влажность воздуха

Разбираясь с определением точки росы, мы отметили, что явление напрямую зависит от влажности воздуха. Учитывая эту особенность, имеет смысл заострить внимание на этом вопросе более детально.

Что такое влажность воздуха? Это содержание жидкости в окружающей атмосфере. Величина может иметь абсолютное и относительное значение.

Абсолютная влажность – фактическое содержание влаги в одном кубометре воздуха. Данный показатель принято обозначать латинским символом F. Рассчитать абсолютную влажность можно по формуле:

F= M:V, где:

• M – фактическая масса влаги;

• V – объём воздуха.

• F – содержание влаги, выражается в Г/м³.

Относительная влажность – величина, показывающая реальное содержание влаги в атмосфере по отношению к номинально допустимым значениям при температурных показателях. Единица измерения выражается в процентном соотношении, которым пользуются дикторы, сообщая прогноз погоды.

Именно относительная влажность привязана к понятию точки росы.

Если говорить о точке росы, можно выделить несколько любопытных фактов:

1. Это значение никогда не превышает фактическую температуру воздуха.

2. Температура точки росы напрямую привязана к содержанию влаги в воздухе.

3. Высшую точку можно наблюдать в тропическом климате, низшую – в арктическом.

4. 100 % относительной влажности атмосферы приводит к образованию конденсата.

5. Высшую точку росы можно наблюдать перед прохождением холодного атмосферного фронта.

Эти нюансы помогут лучше разобраться с капризным определением.

Точка росы, °C	Восприятие человеком	Относительная влажность (при 32 °C), %
более 26	крайне высокое восприятие, смертельно опасно для больных астмой	65 и выше
24—26	крайне некомфортное состояние	62
21—23	очень влажно и некомфортно	52—60
18—20	неприятно воспринимается большинством людей	44—52
16—17	комфортно для большинства, но ощущается верхний предел влажности	37—46
13—15	комфортно	38—41
10—12	очень комфортно	31—37
менее 10	немного сухо для некоторых	30

Бытовое значение

Многие жильцы частных и многоквартирных домов никогда не задумывались о точке росы. Это вполне объяснимо: внутренние стены помещений всегда тёплые, здесь никогда не выступает конденсат. Капельки влаги могут появиться на окнах, когда за окном стоят лютые морозы.

Такой баланс будет сохраняться до тех пор, пока жильцы не решатся на дополнительное утепление дома или квартиры изнутри. В этом случае, разность температур изменится, под слоем утеплителя начнёт скапливаться влага. При этом вид и стоимость утеплителя не будут играть значения.

Если речь идёт о природных материалах, появятся такие проблемы:

• вздутие;

• плесень;

• расслоение.

Бетонные и кирпичные конструкции начнут постепенно разрушаться.

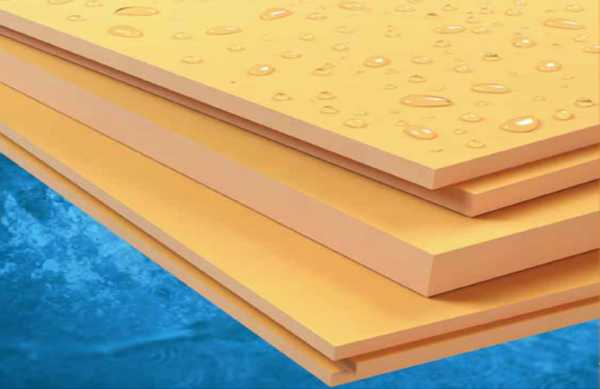

Чтобы избежать этих проблем, точка росы должна приходиться на слой утеплителя, который расположен с внешней стороны стены. Возникает логичный вопрос: «Как найти искомую точку?».

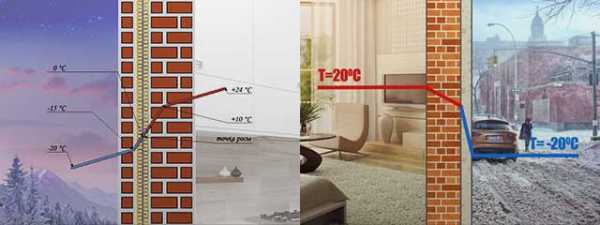

Где находится точка росы

Расположение точки росы

(ТР) можно выявить самостоятельно при визуальном осмотре стены. Рассмотрим различные ситуации на примерах.

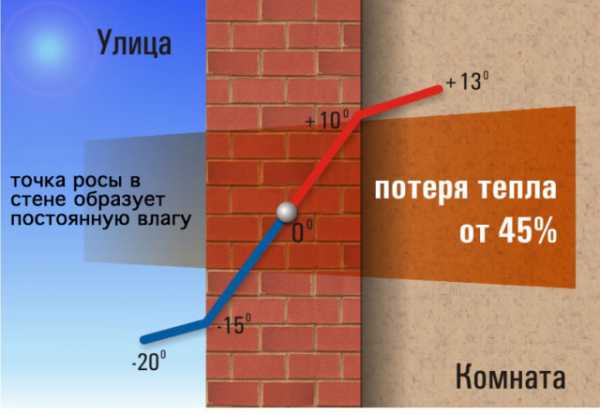

1. Неутеплённые стены. Здесь точка может находиться в середине конструкции, смещаясь к внутренней поверхности при резких похолоданиях. В первом случае, внутренняя поверхность будет сухой, Если ТР постоянно смещена ближе к внутренней стороне, поверхность будет сыреть в течение всего холодного времени года.

2. При наружном утеплении. При правильном выполнении работ точка росы будет приходиться на слой утеплителя, здесь и будет образовываться конденсат. Это указывает на правильные расчеты при строительстве. Если неверно рассчитан слой утеплителя, ТР может находиться в любом месте толщи стены.

3. При внутреннем утеплении. Здесь точка будет неизменно сдвинута внутрь помещения. Она может находиться в центральной части стены, непосредственно под утеплителем. Поверхность стены или середина утепляющего слоя будут частично сыреть. В этом случае, материал будет мокрым всю зиму.

Из приведённых примеров видно, что точка росы не обладает точным положением и может смещаться при перепадах температур.

Последствия неправильных расчётов

Если при строительстве здания допущена ошибка в расчётах, тёплый воздух, выходящий из помещения, будет сталкиваться с холодным и преобразовываться в конденсат. В результате на поверхности, обладающей температурой ниже точки росы, будут появляться капельки влаги.

Зимний период в большинстве регионов страны продолжается долго, сопровождается стабильно низкими температурами, поэтому стены будут постоянно мокрыми.

Это явление может доставить массу неприятностей жильцам.

1. Уровень комфорта в жилых помещениях снизится.

2. Высокая влажность воздуха внутри помещений спровоцирует хронические заболевания дыхательных путей.

3. Отсыревшие стеновые конструкции – это идеальная среда для появления плесени.

Дома, пораженные стеновым грибком, начинают разрушаться.

Исправить ситуацию можно своими силами. Для этого нужно вывести точку росы на внешнюю сторону стены.

Оптимальный вариант – утепление дома с внешней стороны. Это поможет снизить величину температурного перепада и вывести ТР наружу. Чем толще утепляющий внешний слой, тем меньше вероятность того, что точка росы придётся на стеновые конструкции.

Что влияет на показатель?

При определении точки росы, нужно учитывать такие факторы:

1. Фактическую толщину стеновых конструкций.

2. Вид строительного материала.

3. Вариант утепления дома: внутреннее/наружное.

4. Микроклимат в помещении – системы отопления и вентиляции.

Зная эти особенности, можно вычислить точку росы самостоятельно.

Как рассчитать с минимальной погрешностью?

Чтобы определить температуру точки росы, не нужно полагаться на интуицию и действовать «на глазок». Существуют формулы, которые позволят точно определить температуру образования конденсата.

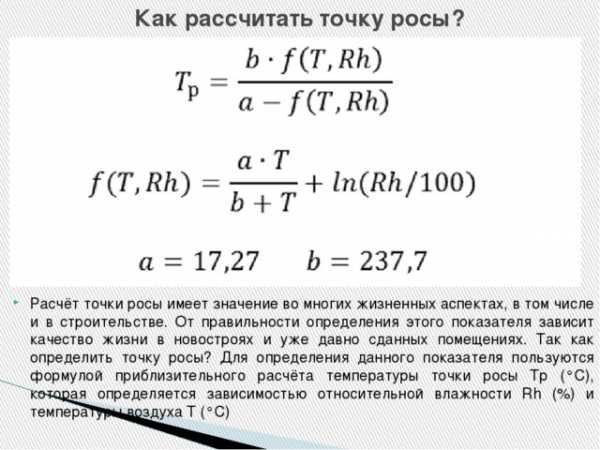

Для вычислений обычно применяют такую математическую формулу:

ТР = (B F (T,RH)) : (A-F (T,RH)) следовательно F (T,RH) = A T : (B+T) + LN (RH : 100)

Здесь:

• ТР – искомое значение;

• A – 17,27;

• B – 237,7;

• T – внутренняя температура;

• RH – значение относительной влажности;

• LN – натуральный логарифм.

Рассчитаем точку росы при следующих условиях: внутренняя температура – 21 ⁰С, влажность воздуха – 60 %.

Вначале вычисляется функция F (T,RH). Подставляем нужные значения и получаем следующее: 17,27 х 21 : (237,7 + 21) + LN (60 : 100) = 1,401894 + (-0,51083) = 0,891068.

Определяем температуру точки росы: (237,7 х 0,891068) : (17,27 х 0,891068) = 211,087 : 16,37893 = 12,93167 ⁰С

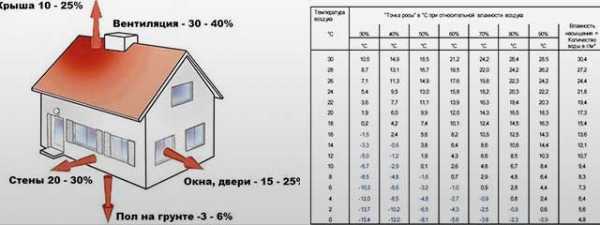

Помимо этого, можно воспользоваться специальными таблицами (нормативный документ СП 23-101-2004) или онлайн-калькулятором, который предлагают некоторые сайты строительной тематики.

Прибор для определения точки росы

Чтобы определить ТР можно использовать специальные устройства для измерения влажности воздуха. Найти искомое значение поможет конденсационный гигрометр. Устройство удобно в применении, а принцип действия основан на встроенной зеркальной поверхности, которая реагирует на температуру окружающей среды.

Первичный замер определяет температуру зеркала. На поверхности образуется конденсат и проводится повторный замер. Разность значений покажет абсолютную либо относительную влажность воздуха. Точные настройки прибора помогают определить точку росы для любой поверхности.

Заключение

Точка росы – это фактор, которым не стоит пренебрегать при возведении зданий любого назначения. С расчётами вполне можно справиться самостоятельно, не прибегая к услугам специалистов.

При этом учитывайте все нюансы, включая климатические условия региона проживания, режим проветривания помещений, работу отопительной системы. Правильное определение точки росы – залог долговечности здания и комфортных условий проживания.



bydom.ru

что это такое в строительстве, как её найти и правильно рассчитать

При строительстве жилого дома, бани или другого строения любой застройщик должен учитывать такой важный параметр, как точка росы – индикатор концентрации водяного пара в воздухе. Повышение влаги влечет за собой повышение точки, что может стать основной причиной образования конденсата и развития плесени. Для грамотной организации теплоизоляционной защиты строения важно понимать, как правильно рассчитывать данный параметр и где он может располагаться.

Содержание статьи

Что такое точка росы?

Это параметр, который определяет конденсацию влаги из окружающих воздушных масс. В таком случае температурный и влажностный режим в помещениях может превышать температуру нагрева стен, что приводит к неизбежной конденсации влаги на различных поверхностях.

На точку росы оказывают влияние:

• Уровень влажности и температурный режим внутри здания.
• Температура нагрева стен и перекрытий.

Если внутри помещений тепло и достаточно влажно, то избыточная влага будет конденсироваться на более холодных основаниях – оконных рамах, стенах и потолочных перекрытиях.

При строительстве дома, окна, двери и стены работают как специальные ограждающие конструкции, защищающие помещения внутри любого здания от неблагоприятного воздействия внешних факторов. Поэтому температура подобных конструкций будет всегда отличаться от температуры воздуха внутри помещений, что может стать основной причиной появления конденсата.

Значение точки росы может изменяться по толщине перекрытия с учетом температурных колебаний снаружи и внутри строения. При поддержании постоянного микроклимата в здании и резком изменении температуры снаружи отмечается сдвиг проблемного участка к внутренней части перекрытия.

При небольшой толщине перекрытия и достаточном его охлаждении конденсат появляется на внутренних поверхностях. Это может привести к деформации облицовки и образованию плесени.

Факторы воздействия на точку росы

На её расположение воздействуют следующие факторы:

• Климатические условия региона.
• Временный или постоянный режим эксплуатации помещений.
• Материалы для возведения и утепления стен.
• Толщина перекрытий, теплоизоляционный слой.
• Температура воздуха и уровень влажности в помещениях и за их пределами.
• Что расположено за утепляемым перекрытием (помещение, улица).
• Функциональность системы вентиляции.
• Эффективность работы системы отопления.
• Теплоизоляция других конструктивных элементов здания.

Важная роль отведена вентиляционной и отопительной системам, которые предназначены для поддержания оптимального микроклимата в помещениях. Таким образом, повышение уровня влажности воздуха неизбежно приводит к увеличению значения точки росы.

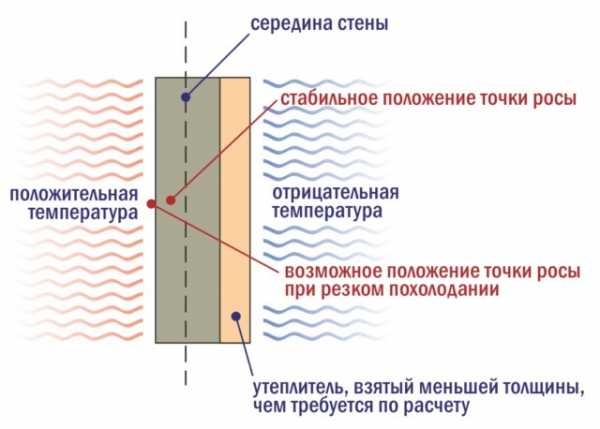

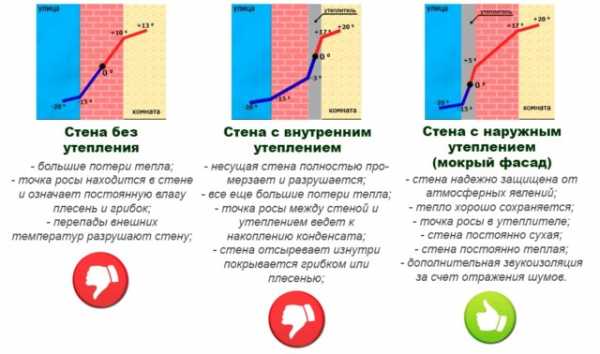

Нахождение в стене

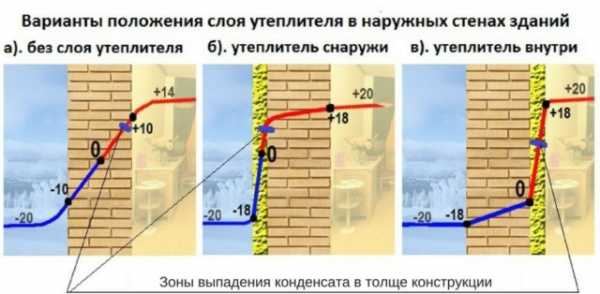

Для большего понимания данного процесса рассмотрим несколько вариантов, как может располагаться точка росы в стене.

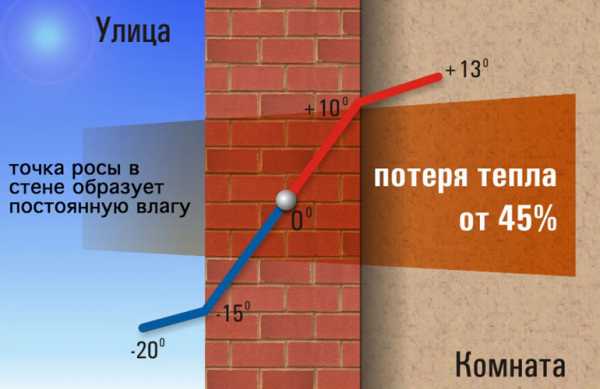

1. Здание не утеплено. Если кирпичные, блочные и деревянные стены не имеют дополнительной теплоизоляции, то искомое место будет зависеть от климатических условий. При отсутствии резких изменений температурного режима оно будет расположено у наружной поверхности перекрытия, при этом внутри помещений будет комфортно и тепло. При значительном похолодании проблемный участок будет смещен к внутренней поверхности стены, что приведет к постоянному намоканию поверхностей и появлению конденсата.
2. Здание утеплено снаружи. Если дом имеет фасадное утепление, тогда расположение конденсационного участка будет зависеть от толщины теплоизоляции. При соблюдении технологии наружного утепления он будет находиться внутри изоляционной прослойки. В противном случае снизить тепловые потери в помещении будет достаточно сложно.
3. Здание утеплено внутри. При внутреннем утеплении участок будет расположен между утепляющим материалом и серединой перекрытия. Это не самый подходящий вариант, поскольку значительное снижение температуры на улице приведет к образованию конденсата на месте соединения изолятора и стены. Это может стать причиной разрушения утеплителя вплоть до поверхности перекрытия. Внутреннее утепление возможно только при наличии эффективной отопительной системы, которая обеспечит поддержание оптимальной температуры нагрева воздуха во всех помещениях.

Важно! Для стабилизации точки росы в стене в большинстве случаев рекомендуется проводить наружное утепление зданий.

Способы расчёта

Чтобы избежать возможных неприятностей, вызванных повышенной влажностью в помещениях, необходимо правильно рассчитать температурное значение в перекрытиях. Важно понимать, что подобный параметр индивидуален, поэтому расчеты следует проводить для каждого отдельного строения.

Рассчитать точку росы в частном доме или квартире можно следующими способами:

• По таблице.
• По формуле.

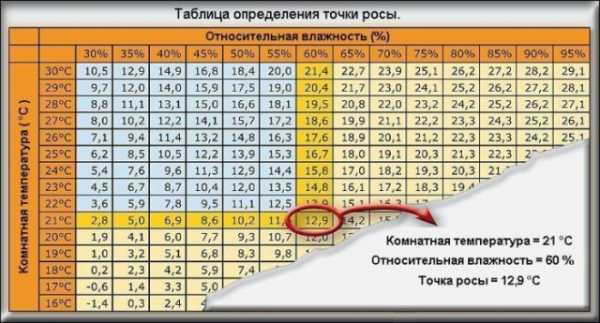

Расчеты по таблице

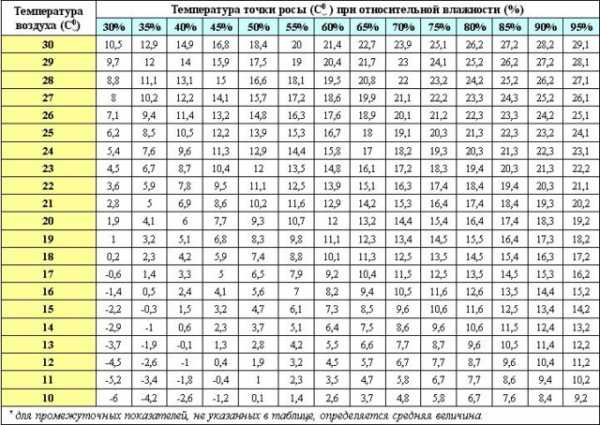

Расчет точки росы при теплоизоляции строения осуществляется на основании специальной таблицы, подготовленной по результатам данных научно-проектных организаций.

В ней указаны величины температурных режимов и относительной влажности в помещениях, при которых возможно образование конденсата на поверхностях.

Расчеты с использованием формулы

Для определения значения точки росы используется простая формула:

Tp – значение точки,

а – 17,27,

b – 237,7,

а, b – постоянные значения,

ƛ (T, Rh) – коэффициент, который можно вычислить по формуле:

T – внутренняя температура,

Rh – внутренний уровень влажности,

Ln – натуральный логарифм.

Попробуем определить значение для таких условий: температура воздуха – 23 °C, уровень относительной влажности – 60%.

Для начала необходимо найти коэффициент:

ƛ (T, Rh) = (17,27×23) / (237,7+23) + Ln (60/100) = 1,52362 + (-0,51083) = 1,01279.

Определение параметра:

Tp = (237,7×1,01279) / (17,27×1,01279) = 240,74 / 17,490 = 13,76 °C.

Важно! Чтобы посчитать натуральный логарифм, можно использовать таблицу Брадиса или онлайн-калькулятор логарифмов. Полученное значение всегда будет отрицательным.

В данном случае охлаждение поверхности стены до 13,7 градусов приведет к образованию конденсата.

Необходимые замеры для просчетов

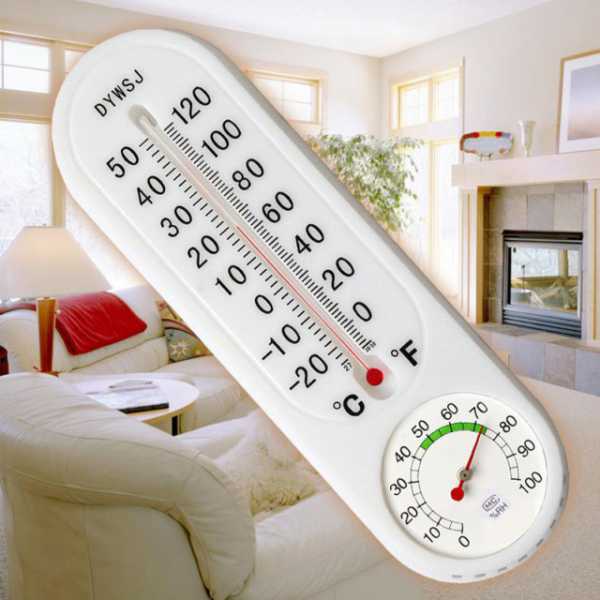

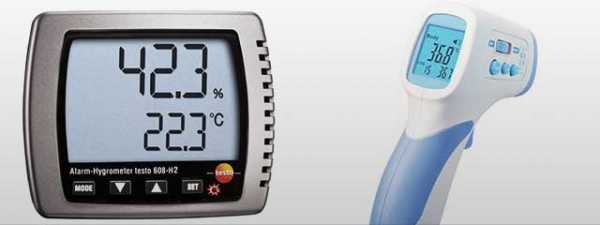

Для получения значения точки необходимо провести основные замеры температурного и влажностного режима внутри помещений. Для этого потребуется следующее оборудование:

• Гигрометр.
• Обычный и бесконтактный термометр.

Замеры выполняются по такой схеме:

1. В помещении, где необходимо определить проблемный участок, отмеряется расстояние от пола в 55 см. На данной высоте замеряется температура воздуха.
2. На этом же уровне выполняется замер влажности.
3. В приведенной таблице выбираются полученные значения для определения точки. Для удобства можно составить простой график значений для всех помещений.
4. Далее определяется целесообразность проведения внутренних ремонтных работ. Для этого при помощи бесконтактного градусника замеряется температура различных поверхностей, например, стен, перегородок, оконных рам.
5. В завершении проводится сравнение полученных результатов. Если температура поверхности превышает температуру воздуха более чем на 5 градусов, это говорит о повышенной влажности и наличии проблемного участка. В этом случае работы по теплоизоляции требуют грамотного выбора утеплителя и определения подходящей толщины защитного слоя.

Как изменить расположение точки

Если в процессе строительства нового дома были допущены ошибки в расчете, это может привести к постоянному образованию плесени на поверхностях с низкой температурой и дальнейшему разрушению всей конструкции.

Решить проблему в доме, который давно эксплуатируется, можно изменением основных факторов влияния. Для этого предусмотрены следующие мероприятия:

1. Обустройство надежной системы вентиляции. Если готовое строение (гостевой дом, баня или дача) используется временно, например, в летний период, может отмечаться повышение уровня влажности во всех помещениях. Самое правильное решение – организация системы вентиляции для хорошего воздухообмена в любое время года.
2. Дополнительный обогрев. Если поверхности перекрытий постоянно конденсируют, значит, обогрева помещений недостаточно для снижения уровня влажности. Лучшее решение – дополнительное использование мобильных отопительных приборов или бытовых осушителей воздуха.
3. Теплоизоляция строения. Сместить точку в сторону улицы можно при помощи фасадного утепления поверхностей. Почему выгодно утеплять стены снаружи? В этом случае место конденсации будет расположено между изолятором и стеной, поэтому даже при существенном изменении климатических условий можно предотвратить увлажнение поверхностей.

При определении местоположения точки в стене необходимо учитывать множество факторов: климатические условия, силу ветра, угол воздействия солнечных лучей, температурные, влажностные режимы внутри помещений, толщину перекрытий и материалы, из которых они изготовлены.

Минимальный уровень влажности характерен для любого типа материала, главное, не допустить его существенного повышения. К тому же самостоятельно определить температурный режим конденсации поверхностей под силу любому домовладельцу. А при соблюдении технологии теплоизоляции можно смело говорить о надежной защите и долговечности стен.

sdelatbanyu.ru

Как рассчитать точку росы | Самое лучшее для вас

Содержание:

• Что такое точка росы
• Определение точки росы
• Заключение

Во время проектирования тепловой изоляции жилых зданий специалистами всегда производится расчет точки росы с целью определения ее положения в наружной стене. Это позволяет понять, в каком месте есть большая вероятность выделения значительного количества конденсата, и таким образом выяснить, насколько выбранный материал ограждения соответствует условиям эксплуатации.

Мы не станем выкладывать здесь расчет точки росы по формулам, который принято делать в строительстве, так как он довольно сложен и громоздок. Кстати, этим пользуются многие недобросовестные продавцы стройматериалов, рассказывая нам о выделении влаги внутри тех или иных утеплителей. Цель данной статьи – помочь обычному домовладельцу самому определить точку росы в стене и использовать это на практике.

Что такое точка росы

Надо понимать, что воздух всегда содержит в себе водяной пар, количество которого зависит от многих условий. Внутри помещений пар выделяется от человека и от разных повседневных процессов его жизнедеятельности – стирки, уборки, приготовления пищи и так далее.

Снаружи содержание влаги в воздухе зависит от погодных условий, это понятно. Причем насыщение воздушной смеси парами имеет свой предел, при достижении которого начинается конденсация влаги и появляется туман.

Принято считать, что в этот момент воздух вобрал в себя максимально возможное количество пара и его относительная влажность (обозначается буквой ω) составляет 100%. Дальнейшее насыщение как раз и приводит к появлению тумана – мелких капелек воды, находящихся во взвешенном состоянии. Тем не менее всем доводилось наблюдать выпадение конденсата на различных поверхностях и без всякого тумана.

Так бывает, когда не полностью насыщенный парами воздух (влажность менее 100%) соприкасается с поверхностью, чья температура на несколько градусов ниже его собственной. Фокус в том, что воздушная смесь при различной температуре может вместить разное количество пара. Чем температура выше, тем больше влаги она может впитать. Поэтому, когда смесь с относительной влажностью 80% контактирует с более холодным предметом, то она резко охлаждается, предел ее насыщения снижается, а относительная влажность достигает 100%.

В этот момент и начинается выпадение конденсата на поверхности, возникает так называемая точка росы. Именно это явление можно наблюдать летом на траве. Утром земля и трава еще холодные, а солнце быстро прогревает воздух, влажность его около земли быстро достигает 100% и выпадает роса. Примечательно, что процесс конденсации сопровождается выделением тепловой энергии, что была затрачена ранее на парообразование. Оттого роса быстро сходит.

Получается, что температура точки росы – величина переменная и зависит от относительной влажности и температуры воздуха в определенный момент. На практике эти величины определяются с помощью различных измерителей, — термометров и психрометров. То есть, проведя измерение температуры и влажности воздуха, можно предположить, при какой температуре поверхности возникнет точка росы по таблицам, о чем речь пойдет далее.

Для справки. Чтобы определить влажность наружного воздуха, сейчас вовсе не обязательно проводить какие-то измерения, достаточно взглянуть на метеопрогноз в интернете. Там указывается и относительная влажность.

Определение точки росы

На данный момент нет смысла задумываться над тем, как рассчитать точку росы, поскольку это давно уже сделано специалистами, а результаты сведены в таблицу. В ней указываются значения температур поверхностей, ниже которых из воздуха с различной влажностью начинает выделяться конденсат.

Как видите, фиолетовым цветом здесь выделена нормативная температура в помещении в зимнее время года – 20 °С, а зеленым обозначен сектор, что охватывает диапазон нормированной влажности – от 50 до 60%. При этом точка росы колеблется от 9.3 до 12 °С. То есть, при соблюдении всех норм конденсация влаги внутри дома невозможна, поскольку в нем нет поверхностей с такой температурой.

Другое дело – наружная стена. Изнутри ее омывает воздух, нагретый до 20 °С, а снаружи – минус 20 °С, а то и больше. Значит, в толще стены температура постепенно растет от минус 20 °С до 20 °С и в каком-то месте она обязательно будет равна 12 °С, что при влажности 60% даст точку росы. Но для этого еще нужно, чтобы водяной пар добрался до этого места сквозь материал ограждения. И тут возникает еще один фактор, влияющий на определение точки росы – паропроницаемость материала, которая всегда учитывается при строительстве.

Теперь можно перечислить все факторы, влияющие на образование влаги внутри наружных стен в процессе эксплуатации:

• температура воздуха;
• относительная влажность воздуха;
• температура в толще стены;
• паропроницаемость материала ограждения.

Примечание. Для измерения этих показателей в толще эксплуатируемых стен не существует никаких датчиков или анализаторов, их можно получить только расчетным путем.

Паропроницаемость – это характеристика, показывающая, какое количество водяного пара может пропустить через себя тот или иной материал за определенный промежуток времени. К проницаемым относятся все конструктивные материалы с открытыми порами – бетон, кирпич, дерево и так далее. В народе бытует выражение, что дома, возведенные из них, «дышат». Примерами пористого утеплителя служат минеральная вата и керамзит.

Из всего вышесказанного можно сделать вывод, что в обычных и утепленных стенах всегда есть условия для возникновения точки росы. Вот в этом месте и появляется много небылиц и страшилок, связанных с огромным количеством воды, прямо-таки вытекающим из стен при конденсации, и растущей на них массой плесени. В действительности все не так страшно, ведь эта точка не занимает стационарную позицию в ограждении. С течением времени условия с обеих сторон конструкции постоянно меняются, отчего и точка росы в стене перемещается. В строительстве это называется зоной возможной конденсации.

Так как ограждение проницаемо, то оно способно самостоятельно избавляться от выделяющейся влаги, при этом важную роль играет вентиляция с обеих сторон. Неспроста наружное утепление стен минеральной ватой делается вентилируемым, ведь точка росы в этом случае находится в утеплителе. Если все сделано правильно, то выделяющаяся внутри ваты влага через поры покидает ее и уносится потоком вентиляционного воздуха.

Вот почему так важно устроить хорошую вентиляцию в жилых помещениях, она удаляет не только вредные вещества, но и лишнюю влагу. Стена мокнет лишь в одном случае: когда конденсация происходит постоянно и в течение длительного времени, а влаге деться некуда. В нормальных условиях материал просто не успевает напитаться водой.

Современные полимерные утеплители практически не пропускают пар, поэтому при утеплении стен их лучше располагать снаружи. Тогда необходимая для конденсации температура будет внутри пенопласта или пенополистирола, но пары к этому месту не доберутся, а потому и увлажнения не возникнет. И наоборот, утеплять полимером изнутри не стоит, так как точка росы останется в стене, а влага станет выделяться на стыке двух материалов.

Пример такой конденсации – окно с одним стеклом в зимнее время, оно не пропускает пары, отчего на внутренней поверхности образуется вода.

Внутреннее утепление осуществимо при таких условиях:

• стена достаточно сухая и относительно теплая;
• утеплитель должен быть паропроницаемым, дабы выделяющаяся влага могла покинуть конструкцию;
• в доме должна хорошо действовать вентиляция.

Заключение

Итак, точка росы внутри строительных конструкций присутствует всегда, при этом рассчитать количество образующейся влаги по формулам весьма сложно, можно лишь определить зону конденсации. А это дает возможность принять меры по удалению влаги, а иногда и вовсе предотвратить ее появление с помощью паронепроницаемых утеплителей.

820fjejkfif.ru

Как рассчитать точку росы | Строим дом своими руками

Точка росы

Точка росы – что это такое?

Одно из важнейших определений в технологии утепления – так называемая точка росы. Это определенное значение, которое играет достаточно важную роль в строительства и которым не стоит пренебрегать. Точка росы может быть в любой толще стены и определяет место, где конденсируется влага. Поэтому точку росы стараются переместить из середины стены как можно ближе к наружной части, тем самым устраняя проблему образования и накопления влаги не только внутри стены, но и внутри здания, избегая появления грибка и плесени на стенах. Об относительной влажности воздуха слышали большинство из вас, но что это такое, наверное, мало кто скажет.

Как же узнать и как рассчитать точку росы? Это определенная величина, характеризующая количество влаги, во взвешенном состоянии, находящейся в воздухе. Эта величина зависит от температуры воздуха, так, при повышении температуры увеличивается  влажность воздуха, а при понижении температуры лишняя влага выпадает в осадок. Вот небольшое представление самой сущности точки росы- те же самые процессы протекают и в стенах дома. Любая стена, построенная из природных материалов, имеет свою величину влажности, так как будет впитывать влагу. Таким образом, относительная влажность воздуха будет передаваться материалам нашей стены, следовательно, условия, в которых располагается стена, очень важны. Значит, полностью мокрой стена никогда не будет, так как влажность стены будет такая, как и у внешнего воздуха.  Без защиты стены, строительный материал будет накапливать влагу, которая будет выходить наружу и проступит на вашей стене в виде грибка или плесени, вы, скорее всего, видели на не утепленных стенах и плесень и конденсат. Еще одним существенным минусом точки росы будет замерзание влаги внутри стены, что естественно приведет к разрушению материала, а последствия разрушения строительного материала вы можете представить и сами. Формулу для расчета температуры в стене можно составить по методике описанной в СП 23-101-2004, в разделе 13: T= B1-(B1-B2)*(1/8,7+B3)/B4, где B1 – внутренняя температура, B2 – наружная температура B3 – термическое сопротивление слоя ограждающей конструкции от внутренней поверхности до плоскости возможной конденсации, B4 – сопротивление теплопередаче всей ограждающей конструкции Также можно определить температуру точки росы относительно влажности воздуха исходя из табличных данных.

Относительная влажность %	Температура воздуха
	10°С	12°С	14°С	15°С	16°С	17°С	18°С	20°С	22°С	23°С	24°С
50	0,1	1,9	3,7	4,7	5,6	6,5	7,4	9,3	11,1	12	12,9
60	2,6	4,5	6,4	7,3	8,2	9,2	10,1	12	13,9	14,8	15,8
65	3,7	5,7	7,5	8,5	9,4	10,4	11,3	13,2	15,1	16,1	17
70	4,8	6,7	8,6	9,6	10,5	11,5	12,5	14,4	16,3	17,2	18,2
80	6,7	8,7	10,6	11,6	12,6	13,5	14,5	16,4	18,4	19,4	20,3
90	8,4	10,4	12,4	13,4	14,4	15,3	16,3	18,3	20,3	21,3	22,3
95	9,2	11,2	13,2	14,2	15,2	16,2	17,2	19,2	21,1	22,1	23,1

Поэтому и утепление дома лучше всего производить снаружи, чем делать утепление стен изнутри, и самым подходящим материалом для утепления стен снаружи является пенопласт.

Похожие статьи:

viahome.ru

Как определить точку росы | Строительный Портал

Точка росы является неким указателем содержания водяных паров в воздухе. При повышении влажности повышается и значение этой точки. Точка росы — это температура, при которой выпадает конденсат, то есть влага из воздуха превращается в воду. Эта точка располагается в определенном месте (на стене снаружи, в толще стены или внутри), и в зависимости от ее расположения стена будет мокрой или сухой внутри. Температура выпадения конденсата, как правило, зависит от влажности и температуры воздуха внутри помещения. Например, если температура внутри помещения составляет +20 градусов, влажность — 60%, то на любой поверхности с температурой ниже +12 градусов выпадет конденсат. При понижении влажности понижается и значение точки росы. То есть при температуре внутри помещения +20 градусов и влажности 40%, на любой поверхности с температурой ниже +6 градусов выпадет конденсат.

Как рассчитать точку росы

Ранее для того, чтобы найти температуру точки росы, пользовались громоздкими формулами. В наше время можно просто зайти в интернет и на соответствующих сайтах найти калькулятор, который покажет температуру точки росы в зависимости от температуры воздуха и давления (в основном берут нормальное атмосферное давление в 762 мм рт. ст.). Самый «продвинутый» метод расчета точки росы заключается в использовании тепловизоров. На дисплее данного прибора показывается термограмма, которая наглядно демонстрирует места с температурой ниже точки росы.

Более доступным способом считается использование бытового психрометра — прибор, в котором совмещены два спиртовых термометра. Один из них имеет специальное увлажнение, а другой простой, сухой. Влага испаряется, поэтому термометр с увлажнением охлаждается. Влажность в 100% говорит о том, что показания обоих термометров сравнялись. Зная влажность и температуру помещения, которые отображаются на дисплее, можно рассчитать точку росы по специальной таблице.

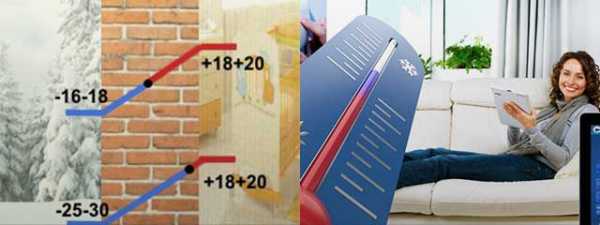

Правильное определение точки росы имеет важнейшее значение в строительстве. От правильности расчетов зависит возможность образования конденсата на стенах, который значительно снижает долговечность конструкций, а в некоторых случаев делает проживание в помещении просто невозможным. Месторасположение точки росы зависит от нескольких факторов, а именно: от наружной и внутренней влажности, температуры внутри и снаружи помещения, толщины стен и утеплителя. Если же стена не имеет утеплителя, то в этом случае возможны несколько вариантов нахождения точки росы. Например, она может располагаться между центром стены (по толщине) и наружной поверхностью, тогда внутренняя стена остается сухой. Также точка росы может находиться между центром стены и внутренней поверхностью, в этом случае при резком снижении температуры воздуха в регионе внутренняя поверхность может замокать на несколько дней. Если она находится на поверхности стены внутри помещения, то на протяжении всей зимы стена будет мокрой.

При использовании утеплителя место образования конденсата может располагаться внутри утеплителя. Однако это возможно лишь при правильных теплотехнических расчетах. Если же толщина утеплителя выбрана неверно, то точка росы может находиться в любом другом месте. При внутреннем утеплении место образования конденсата сдвигается внутрь помещения, при этом температура под утеплителем понижается. Точка росы может находиться между центром стены и утеплителем, а в случае резкого похолодания и на их границе. Еще она может быть только под утеплителем (зимой стена будет частично мокнуть) или внутри утеплителя (он будет мокнуть в течение всего холодного периода).

Зная расположение точки росы, можно правильно рассчитать толщину утеплителя, не допуская этим образования конденсата в нежелательном месте. Но когда лучше стену утеплять изнутри, а когда снаружи? Чтобы ответить на этот вопрос, следует учитывать некоторые факторы, влияющие на положение точки росы. Как правило, это климатическая зона, режим проживания (постоянный или временный) в помещении, работа вентиляционной системы, качество работы отопительной системы, материал и толщина стен, температура снаружи и внутри помещения, а также наружная и внутренняя влажность. Рекомендуется утеплять помещение изнутри, если там постоянно проживают, вентиляция работает согласно нормативам, все элементы конструкции утеплены в соответствии с требованиями по конкретной климатической зоне. Другими словами можно сказать так: чем теплее регион, лучше отопление, вентиляция и толще стена, тем больше вероятность внутреннего утепления стены. Но как показывает практика, в большинстве случаев желательно обустраивать наружное утепление, тогда больше шансов, что точка росы окажется в нужном месте.

Что же может случиться при неправильном выборе точке росы? Воздух, который в холодное время года идет из теплого помещения наружу, переохлаждается, проявляясь в виде осаждающейся влаги. Поверхностью может быть любой материал, имеющий температуру ниже точки росы. В результате стены постоянно находятся во влажном состоянии, что может привести к образованию плесени, способствует развитию различных микроорганизмов. Кроме того, они могут легко оказаться во вдыхаемом жильцами воздухе, что приводит к различным заболеваниям. Также не прослужит долго здание с отсыревающими стенами, процесс разрушения будет неминуемо ускоряться. Дома, пораженные плесенью и грибком, долго не «живут». Поэтому так необходимо правильно рассчитать точку росы еще на стадии проектирования здания. Следует правильно подобрать материал стен и их толщину, материал утеплителя, способ утепления стен, а также вариант системы отопления и вентиляции.

Точку росы вполне можно рассчитать самостоятельно, при этом не забывайте учитывать климатические особенности региона проживания. Но если Вы не надеетесь на собственные силы, лучше обратитесь за помощью к специалисту, который занимается подобными расчетами.

srpj.ru
