Как загерметизировать на крыше печную трубу – как загерметизировать, герметизация дымохода, проход вентиляции через кровлю, как закрыть трубу от дождя, как сделать примыкание, проход

Содержание

Герметизация печной трубы на крыше из профнастила

Кровля из профнастила является хорошим решением для защиты здания от атмосферных воздействий на много десятилетий вперед. Этот экономичный и надежный материал используется при устройстве крыш в индивидуальном, многоквартирном домостроении, при строительстве и ремонте производственных площадей или иных объектов.

Правильная герметизация печной трубы на крыше из профнастила является гарантией сохранности всего строения. Работы по гидроизоляции стыка трубы и кровли проводят как на этапе монтажа крыши, так и в ходе ремонта (замены) кровельного покрытия или дымоотвода.

Для чего нужна герметизация дымохода

Монтаж трубы любой конфигурации предполагает противопожарный зазор между кровельным пирогом и дымоходом. Результатом является отверстие по внешнему периметру дымохода, в которую свободно проникает атмосферная влага. Если эту щель не заделать герметично, то вода быстро начнет разрушать элементы кровли, с которыми соприкасается непосредственно.

Возможны следующие негативные последствия разгерметизации крыши из профнастила в районе печной трубы:

Гниение деревянных конструктивных элементов кровли.
Структурное разрушение синтетических материалов теплоизоляции кровельного пирога. В результате теплоизоляция теряет свою эффективность, а процессы разрушения строения идут по нарастающей.

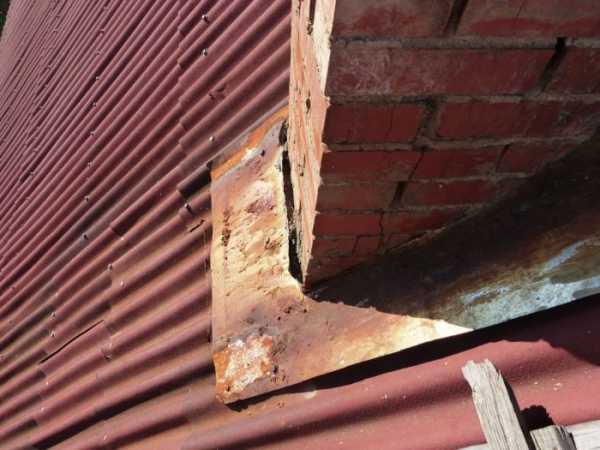

Коррозия профнастила от стыковочного края. В месте, где профнастил был разрезан, его защитные слои становятся уязвимыми для внешнего воздействия. Разрушение защиты спровоцирует процесс ржавления железной основы.

Обратите внимание! Герметизация печной трубы на крыше из профнастила не представляет трудностей и может быть выполнена с использованием готовых приспособлений. Специальные фартуки от производителя кровельного профнастила надежны в эксплуатации и не портят эстетику строения.

Способы герметизации труб различной конфигурации

Способ заделки щели между дымоходом и кровлей зависит не только от возможностей, предпочтений мастера, но и от размера отверстия, от формы трубы, от кровельного материала.

Крышу из профнастила герметизировать на стыке с трубой можно:

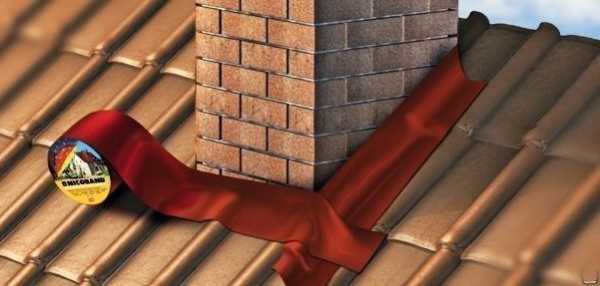

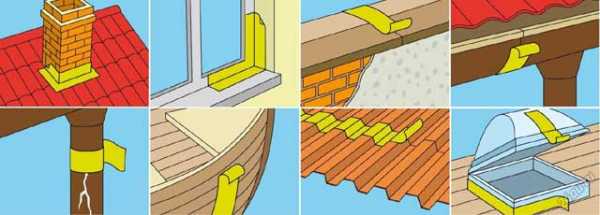

Специальной липкой лентой. Промышленность предлагает готовый изоляционный материал из бутилкаучука с алюминиевым покрытием. Изоляционная лента выпускается разных цветов, что при герметизации позволяет сохранять эстетичность кровли. Обладает исключительной клейкостью к любым материалам. Является лучшим вариантом герметизации печного дымохода при небольших зазорах на пологих крышах.
Полиуретановым, битумным, силиконовым, или акриловым герметиком. Герметик используют как самостоятельный материал для герметизации или в процессе монтажа гидроизоляционного фартука.
Оцинкованным (или со специальным покрытием) стальным фартуком. Фартук имеет разную конфигурацию для круглой и квадратной печной трубы. Его можно изготовить самостоятельно из листового железа или купить готовый.

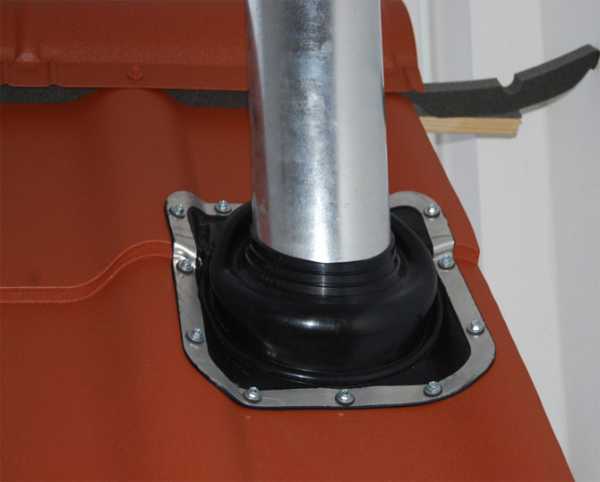

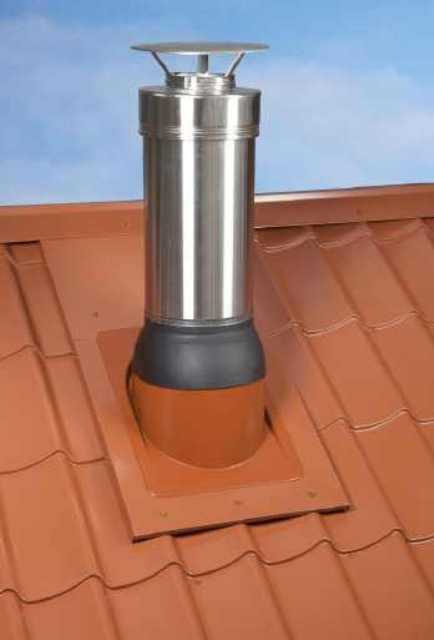

Эластичной проходкой. Специальная эластичная насадка на печную трубу круглую или овальную. Предусмотрено использование на разном диаметре. Является наиболее удобным и надежным приспособлением для герметизации печного дымоотвода на крыше из профнастила.

Обратите внимание! Все изоляционные материалы, используемые при герметизации печной трубы, должны быть негорючими!

Поскольку сам профнастил является негорючим материалом, то зазор между ним и печной трубой при монтаже можно сделать минимальным (5 мм). Это облегчит герметизацию, позволив обойтись термостойким герметиком. Если зазор оставлен больше 1 см, то для его заделки используют технологии и материалы в зависимости от формы дымоотвода.

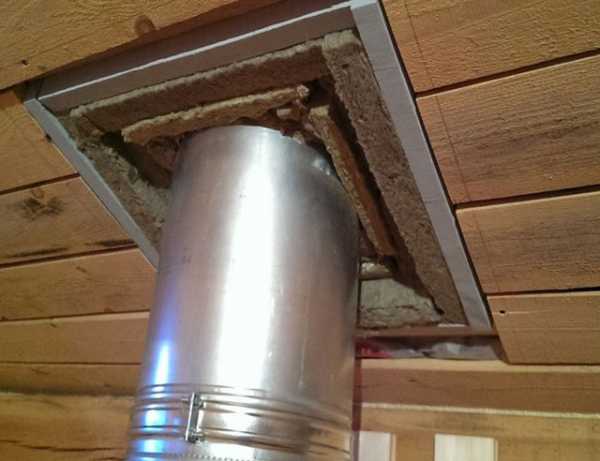

Для закрывания больших отверстий между печной трубой и крышей используют следующие негорючие изоляционные материалы:

минеральную вату;
рулонные фильтры;
асбестовые плиты.

Выбранным материалом заполняют пустоты между кровельным пирогом и стенками печного дымохода.

Изоляция овальной или круглой трубы

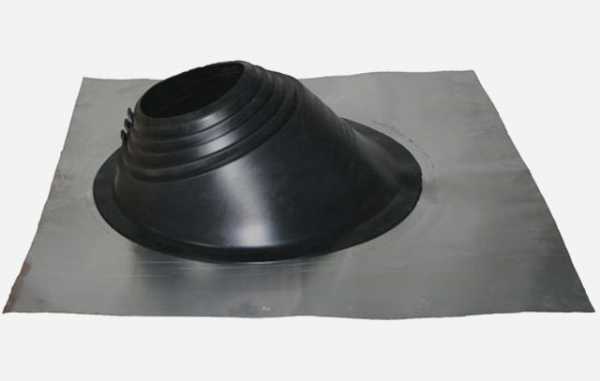

Герметизацию печной трубы круглой или овальной формы проводят с использованием либо эластичной проходки, либо металлическим фартуком, который представляет собой усеченный конус.

Работать с эластичной проходкой заводского изготовления удобней, чем монтировать металлическую герметизацию печного дымоотвода круглой формы. Верх ее следует отрезать по диаметру, меньшему, чем диаметр печной трубы.

Гофра в теле проходки для скатной крыши позволяет компенсировать наклон. Гибкое основание легко обтекает формы кровельного профнастила. Проходку крепят к железу саморезами. Верхний стык заливают герметиком.

Важный нюанс герметизации круглой печной трубы эластичной проходкой — нужно подобрать правильный диаметр, это имеет решающее значение. Если диаметр отверстия проходки слишком мал, то при надевании на дымоотвод она может порваться.

Если диаметр отверстия слишком большой, то не обойтись без дополнительного обжимного хомута. Установка жесткого хомута может быть причиной разгерметизации стыка, когда труба будет гулять при нагревании.

Сверху устанавливают декоративный фартук. Его назначение — улучшить эстетику здания и защитить сам изолятор от разрушающих атмосферных и ультрафиолетовых воздействий. В продаже есть эластичные проходки для герметизации скатных и плоских крыш.

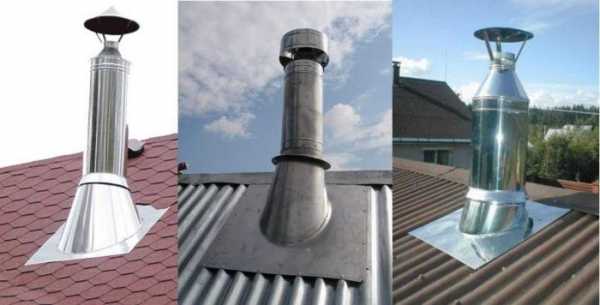

Герметизация круглой печной трубы железным защитным конусом состоит из следующих операций:

металлический лист надевают на дымоход и прикручивают к обрешетке кровли;

сверху устанавливают усеченный конус, который является защитным, фартуком;
верхнее соединение дымохода и колпака затягивают металлическим хомутом с огнеупорной эластичной прокладкой.

Обратите внимание! На крыше из профнастила герметизацию круглой печной трубы предпочтительнее проводить с использованием эластичной насадки.

Изоляция квадратной и прямоугольной трубы

Герметизация квадратной или прямоугольной печной трубы классическим способом предполагает монтаж специального стального фартука. Он имеет внутренний, наружный (декоративный) и влагооотводящий галстук, что обеспечивает полную герметичность крыши. Детали фартука вырезают (или приобретают) согласно размерам сторон дымохода.

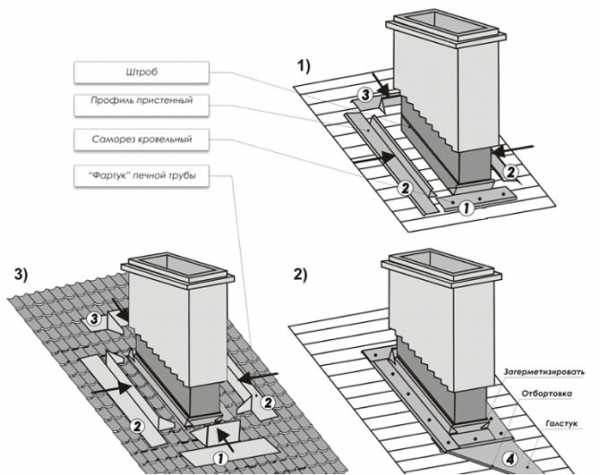

Схематично герметизацию печной квадратной трубы можно описать так:

На высоте, равной вертикальной стенке внутренней изоляционной планки, печную трубу штробят болгаркой.
По периметру дымохода укладывают внутренний пристенный профиль на гидроизоляцию.
Верхнюю часть профильных планок заводят в штробы, обрабатывают герметиком.
Нижнюю часть пристенных планок заводят под кровельный материал.
Закрепляют под кровельным материалом водоотводящий галстук с направляющими желобами. Выводят его между нижележащими листами профиля.
Сверху конструкцию закрывают декоративным фартуком в цвет кровли. Планки верхнего фартука монтируют впритык к стенкам печной трубы, но не заводят в штробы.

Обратите внимание! Изоляционный фартук к профнастилу крепят специальными саморезами с резиновыми уплотнителями. Если таковых нет, то резинки под шляпки саморезов следует вырезать вручную.

Резиновые прокладки при затягивании деформируются, заполняя собой все пустоты между металлическими деталями. Это обеспечивает надежную герметизацию всей конструкции.

Для большей надежности гидроизоляции на квадратную или прямоугольную печную трубу монтируют специальные юбочки, которые выполняют функцию мини крыши для верхней части фартука.

Частично эту функцию выполняет смонтированный верхний колпак для защиты внутренней части трубы от атмосферных осадков. Качественная герметизация печной трубы способна не только сохранить крышу, но и придать ей особый шарм.

infotruby.ru

Герметизация печной трубы на крыше. Заделка квадратных и круглых дымоходов

Герметизация трубы на крыше – проблема, с которой приходится сталкиваться, обеспечивая нормальные условия для любого сооружения, оборудованного печью. Это может быть дом, баня, производственное или подсобное помещение. Ненадлежащим образом проведенная герметизация обернется образованием на стенках трубы конденсата. Испаряющийся при обогреве конденсат ухудшит тягу, увеличит давление, что может привести к образованию трещин и даже разрушению трубы.

Герметизация печной трубы производится разными материалами и способами, в зависимости от типа кровли и вида дымохода

Зачем проводить гидроизоляцию дымохода

Установка дымохода на крыше нарушает ее герметичность, создает проблемы с гидроизоляцией кровли.

Через дымовую трубу удаляются отработанные продукты горения, сохраняющие достаточно высокую температуру. Стенки дымохода разогреваются и практически мгновенно испаряют попадающую на них холодную атмосферную влагу. Испарением создается дополнительное давление. Оно нежелательно, так как препятствует нормальной тяге.

Влияние дополнительного давления способно привести даже к разрушению печной трубы.

Важно знать! Возникновение резкого температурного перепада также приводит к образованию конденсата на внутренних стенках трубы. Накапливающийся конденсат стекает вниз, создается паровое давление.

Проведение гидроизоляции надлежащим образом позволяет избежать описанных нежелательных явлений. Эксплуатация отопительных приборов будет протекать в соответствии с заявленными параметрами, без ухудшений. Не будет происходить падения уровня теплоотдачи. Равномерность процесса разогрева позволит легко испарить конденсат и вывести в атмосферу вместе с дымом.

Обустройство дымохода согласно правилам пожарной безопасности

Отвод отработанных продуктов горения через трубу дымохода следует осуществлять, соблюдая правила пожарной безопасности. Печные газы вполне могут привести к возгоранию кровли, особенно ее деревянных несущих конструкций.

Проводить работы по герметизации дымохода требуют правила пожарной безопасности

Во избежание воспламенения:

строительными нормативами регламентированы размеры зазора, который в обязательном порядке оставляют между трубой и элементами кровли, подверженными воспламенению;
этот участок обрабатывается материалами, которые поспособствуют снижению опасности, к примеру, асбестом;
проходящая через кровельный пирог часть дымохода изготавливается, по обыкновению, в виде короба с применением оцинкованного металла. Пространство между внутренней стенкой короба и трубой заполняется негорючими материалами.

Современные кровельные технологии позволяют устанавливать проход дымохода на коньке или скате крыши. Ранее подобная установка на коньке крыши требовала соответствующих изменений в системе стропил, а установка на скате кровли – могла обернуться зимой образованием кармана, накапливающего снег. Современные изолирующие материалы легко завести под коньковую планку, исключив возможность протечки.

С чего начинать гидроизоляцию

Безопасность работы отопительных приборов во многом определяется правильно проведенной гидроизоляцией при разделке трубы на крыше. Проводя эту операцию учитывают, что:

каким бы ни было кровельное покрытие, следует добиться сохранения определенного расстояния между стропильной системой и крышей. Если кровля уложена из негорючих материалов – 10-25 см, если из горючих – 15-30 см;
конструкция сложного кровельного пирога, включающая слои гидроизолята, утеплителя и пароизоляции, не должна нарушаться. Попадание влаги внутрь кровельного пирога приведет к его разрушению. Изолирующие слои, составляющие кровельный пирог, ввиду их горючести, требуется отделить от печной трубы зазором;

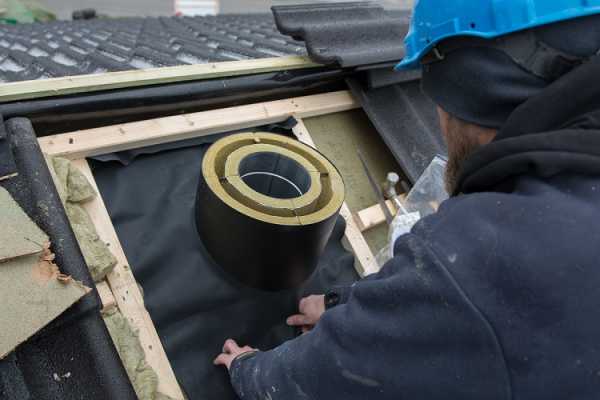

Устанавливая дымоход, следует позаботиться о том, чтобы между трубой и крышей оставался зазор, который заполняется изолирующими материалами

зазор обустраивается посредством монтажа короба, который отделит трубу от крыши. Расстояние между внутренней стенкой короба и трубой – примерно 15 см. Внутреннее пространство короба заполняется негорючими теплоизоляционными материалами.

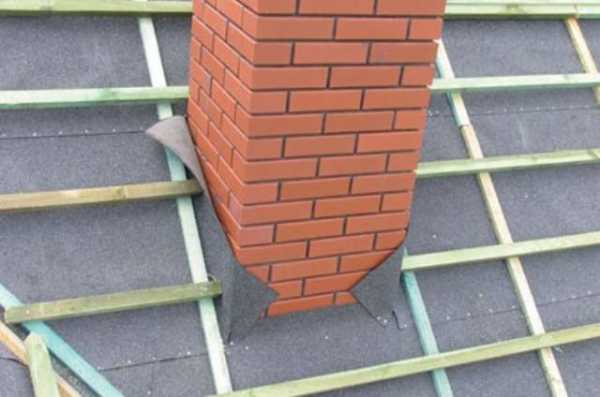

Изоляционные пленки в кровельном пироге разрезаются «конвертом», подтягиваются к поперечной балке и стропилам и прикрепляются гвоздями. Гидроизоляция прижимается обрешеткой, пароизоляция фиксируется с помощью специальной рамки. Специальными лентами окантовываются стыки короба и изоляционных слоев кровельного пирога.

Как провести гидроизоляцию

Протечка на крыше, появившаяся около трубы, обычно связана с некачественным проведением герметизации разделки крыши. Во избежание протечки устанавливаются изоляционные фартуки. Их монтаж проводится в следующем порядке:

Чтобы отвести от дымовой трубы влагу, в гидроизоляционный слой над печной трубой укладывают дренажный желоб;
Полная герметичность стыка между кровельным покрытием и дымоходом обеспечивается монтажом внутреннего фартука.
Из гидроизоляционного материала вырезается подложка, размещаемая под нижней кромкой внутреннего фартука. Край такого «галстука», если кровля выполнена из металлочерепицы или шифера, выводится на ее поверхность между нижними листами. С помощью плоскогубцев по краям конструкции создается бортик, призванный направлять воду вниз по скату.
Укладывается кровельное покрытие вокруг трубы.
Проводится установка наружного декоративного фартука поверх кровли. Единственное отличие от установки внутреннего фартука состоит в закреплении верхней кромки непосредственно к стенке трубы.
Изоляционный фартук изготавливают либо самостоятельно, либо приобретается изготовленный промышленным способом кровельный проход. Его основание – стальной лист, на который крепится фартук в виде колпачка. Дымовую трубу пропускают внутри фартука.

Вокруг трубы обязательно должен быть фартук из негорючего материала, лучше всего из металла

Материалы для герметизации

Материалы, позволяющие успешно герметизировать трубу на крыше делятся на три вида:

1. Вата. Ее выпускают в виде рулонов или измельченной, с укороченными муллитокремнезистыми волокнами. Она отличается:

высокой термостойкостью;
низкой теплопроводностью и небольшой теплоемкостью;
химической стойкостью;
стойкостью к вибрациям, деформациям, термоударам;
незначительной плотностью и эластичностью;
плотным прилеганием к конструкциям;
огнестойкостью;
хорошей электро- и звукоизоляцией.

2. Рулонные фильтры. Выполняются из волокон, включающих муллитокремнезистый состав. Отличаются гибкостью, легко режутся ножом. Их легко зафиксировать механическим креплением или использовав неорганический клей.

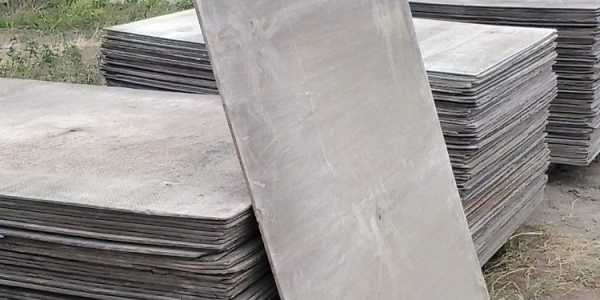

3. Асбестовые или каолиновые плиты. Также выполняются из муллитокремнезистого волокна. Проявляют устойчивость при воздействии щелочей и кислот, но при высокой температуре требуется дополнительная изоляция материала от воздействия высококонцентрированной кислоты или щелочи. Каолиновые и асбестовые плиты отличаются:

устойчивостью к воздействию воды, пара, минеральных масел;
устойчивостью к воздействию расплавов цветных металлов;
низкой теплопроводностью;
эластичностью и небольшой плотностью;
низкой теплопроводностью;
хорошей звукоизоляцией;
сохранением электроизоляционных свойств при температуре 700-800º С;
устойчивостью к вибрациям и деформациям.

Для герметизации дымовых труб подходят материалы на основе асбеста, поскольку он не горюч

Заделка квадратной трубы на шиферной крыше

Традиционно кирпичному дымоотводу на шиферной крыше герметичность придавалась созданием утолщения на уровне кровли. Шифер не позволяет применять специальные детали для изоляции, поэтому ее добиваются, устраивая цементно-песчаный фартук:

Щели между трубой и кровлей перекрываются подворотничками. Их изготавливают из полосок оцинкованной стали, примыкающих частью к кирпичной трубе, а другой частью – к шиферу..
Производится заливка стального оклада цементно-песчаным раствором, поднимающимся над уровнем крыши. При использовании картонного цилиндра заливку выполнить легко.
Чтобы отвести воду, со стороны конька сооружается наклонный выступ.

Иногда щель между трубой и кровлей перекрывается картонным цилиндром, обернутым в полиэтиленовую пленку, а бортик водоотвода вылепливается из пластилина. В таком случае после затвердевания залитого асбестоцементного раствора производится удаление цилиндра и бортиков.

Обратите внимание! Такая конструкция вряд ли произведет эстетическое впечатление, но герметичность обеспечит.

Заделка круглых многослойных дымоходов

Герметизация современного круглого дымоотвода облегчается тем, что труба укомплектована необходимыми приспособлениями. Готовый фартук-колпак состоит из металлического листа с отверстием, которое закрывается наклоненным к листу усеченным конусом колпака. Установка проходит следующим образом:

Проделав в гидроизоляции отверстие, мастикой приклеивают к предварительно прогрунтованной для повышения адгезивных свойств трубе края материала.
Лист прикрепляется к обрешетке, трубу пропускают через колпак. Стык колпака и стенок перекрывается стальным хомутом, снабженным термостойкой прокладкой.

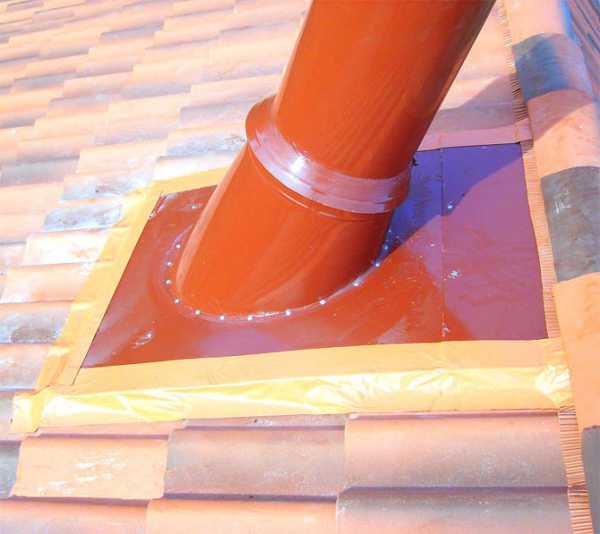

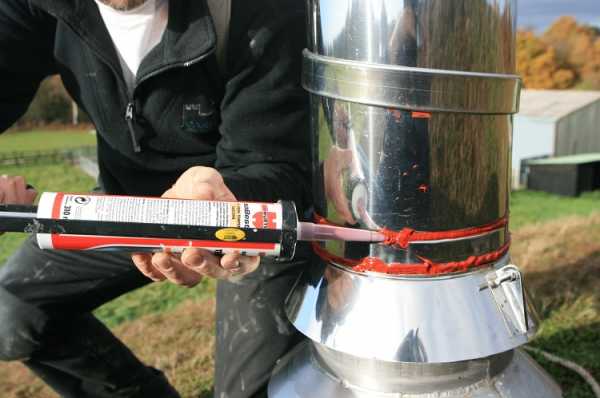

Для круглого металлического дымохода можно использовать специальный герметик

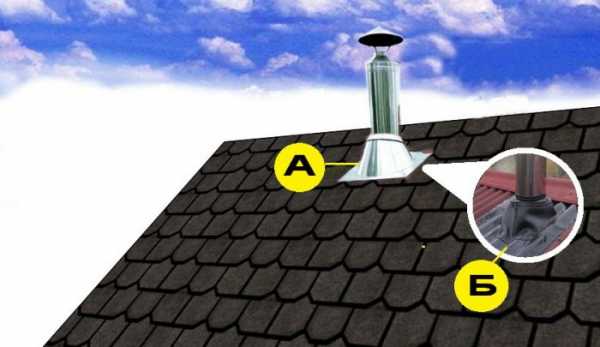

Помимо металлических фартуков-колпаков возможно использование специальной эластичной гибкой трубной заделки. Герметик гибкий для печных труб может использоваться, чтобы заизолировать любые дополнительные элементы на крышах.

Заделка квадратной трубы на кровле из металлочерепицы, ондулина, профнастила

На крышах из металлочерепицы или профнастила для герметизации используются планки примыкания.

Гидроизоляционную мембрану на участке, где проводится монтаж дымоотвода, разрезают и частично удаляют. Остальная часть гидроизоляции крепится к стенкам трубы, перекрывая их на 5-10 см. К стенкам мембрана приклеивается битумной мастикой.

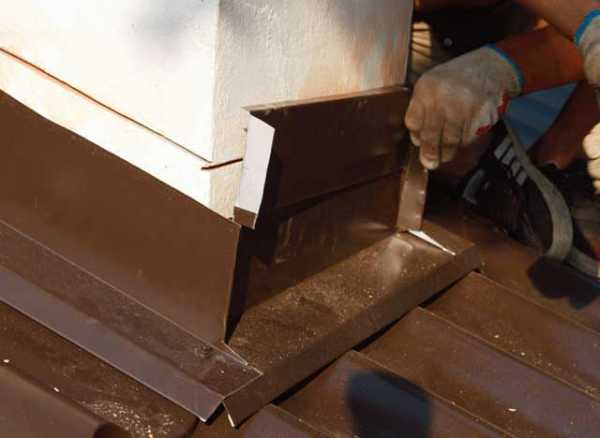

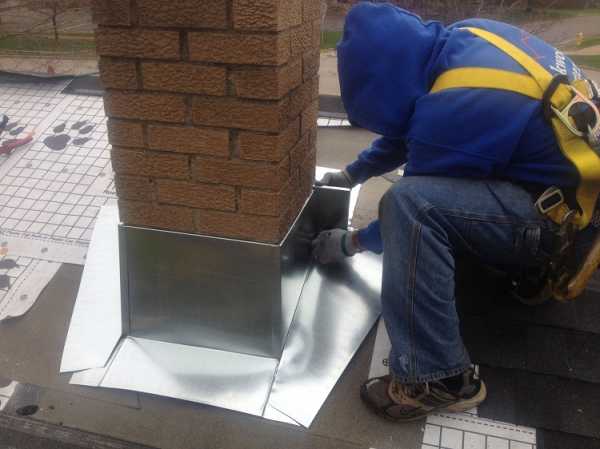

Металлический фартук вокруг дымоотвода собирается из внешних и нижних планок примыкания. Внешняя планка примыкания заливается герметиком для трубы дымохода.

Важно! Укладывая фартук под металлочерепицу, нижний и боковые элементы, выполненные их гладкого металла, заводят под кровельный материал, верхний элемент – под конек, применяя уплотнители и герметик.

Сверху вручную укладывается кровельный материал, места стыков обрабатываются герметиком.

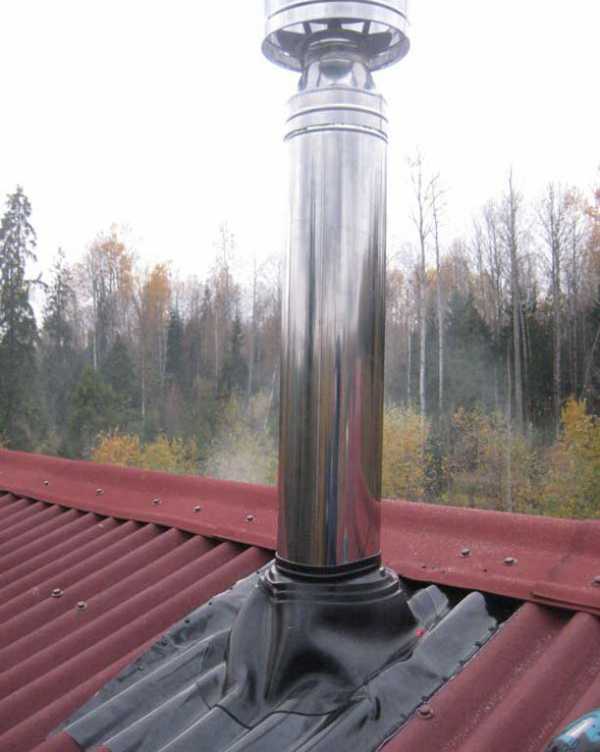

При работе на ондулиновой кровле после закрепления пленки гидроизоляции из металлических уголков формируются нижний и верхний галстуки. Конструкция накрывается листами ондулина, сверху устанавливается фартук. Для обработки швов применяется битумная мастика.

trubamaster.ru

как замазать вокруг круглой трубы. Уплотнение дымоходной трубы, если течет

Содержание:

Установка дымовой трубы, как правило, не является сложным процессом, тем не менее, в некоторых местах, например в переходах через перекрытия, могут возникнуть некоторые сложности. Немаловажным моментом является обеспечение должной гидроизоляции. Об этом, и об иных нюансах, связанных с тем, чем заделать дымоходную трубу, мы и поговорим в этой статье.

Даже если трубу на крыше разместить максимально плотно, все равно будут оставаться незначительные щели. Во время дождя через них в чердачное помещение будет постоянно попадать влага, что со временем будет приводить к порче кровельных конструкций. Вот почему уплотнение трубы на крыше является таким важным.

Какими способами можно устранять зазоры

Легче всего решить вопрос с тем, чем заделать щель между трубой и крышей – установить сверху фартук. Его можно сделать и самому, в таком случае нужно будет заблаговременно предусмотреть планки для соединения с трубой. Есть и более простой способ – купить готовый проход для кровли из нержавейки. Зачастую для дымохода делают проходы круглой формы, а изготавливают их из нержавеющей стали. Проход насаживают на трубу, а место стыка фиксируют хомутом из стали.

Если нужно замазать незначительные зазоры, образовавшиеся между трубой и крышей, то для этих целей можно использовать силиконовый герметик (прочитайте: “Какие герметики для печных труб лучше использовать – виды. характеристики”). В продаже их можно встретить огромное множество, нам же потребуется термоустойчивый его вид.

Процесс, как заделать крышу вокруг круглой трубы, будет немного отличаться в зависимости от типа кровельного покрытия, то есть, кроме основных рекомендаций еще есть и алгоритмы, которые будут несколько разниться.

Заделка щелей между трубой и крышей из шифера

Иногда возникает вопрос, как заделать щель между трубой и шифером.

Технология предусматривает такую последовательность:

Сначала прорезают отверстие круглой формы в стальном листе, который потребуется для отделки конька.
Далее на трубу одевают кольцо листового асбоцемента.
Для абсолютной герметизации, чтобы в будущем не возникло проблем с тем, что течет труба на крыше, стык трубы с кровлей заделывают раствором асбестоцемента (пропорция 1:2).
Кроме того, этим же раствором заливают щель между дымоходной трубой и листом шифера. Для этого на время можно сделать ограничитель из картона.

Избавляемся от щелей на крыше, покрытой черепицей

На крыше из черепицы щели лучше всего заделать раствором песка с цементом, который наилучшим образом защитит внутреннюю часть строения от влаги и осадков.

Чтобы добиться наилучшей влагоизоляции, потребуется:

Установить на крыше воротник из оцинковки, таким образом, появится место для заливки раствора.
Залить раствор цемента с песком, следя за тем, чтобы он четко заполнил все пространство между кровлей и дымоходом.
Кроме этого, потребуется изготовить поверхность, и расположить ее под углом, чтобы по ней стекала лишняя жидкость.

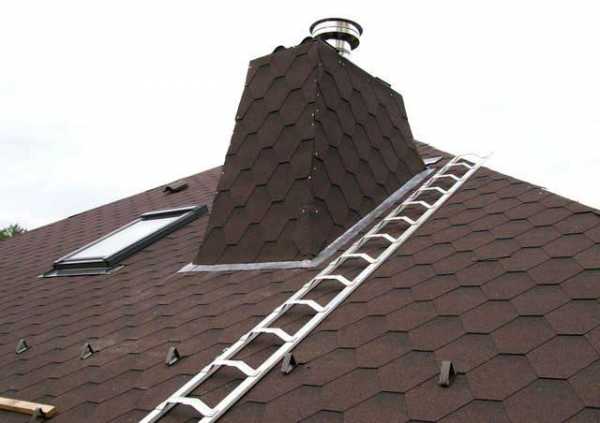

Материал для гидроизоляции битумной крыши

Среди вариантов, чем замазать трубу на крыше, если она возвышается над кровлей из битума, наиболее оптимальным считается использование самоклеящейся ленты Вакафлекс.

Выполнить изоляцию можно таким способом:

Сначала из ленты Вакафлекс выполняют разделку.
На следующем этапе эту разделку нужно прижать футляром для трубы.
В конце все оставшиеся щели между соединяемыми деталями герметизируют битумной мастикой.

Процесс устранения щелей в крыше из профнастила

Как правило, при выведении дымохода через крышу из профнастила, используют уже готовую трубную разделку Мастер Флеш. Его достоинство еще и в том, что пользоваться таким набором очень удобно, он применим для кровли из практически любых материалов. Читайте также: “Способы устройства печной трубы на крыше дома – преимущества и недостатки разных вариантов”.

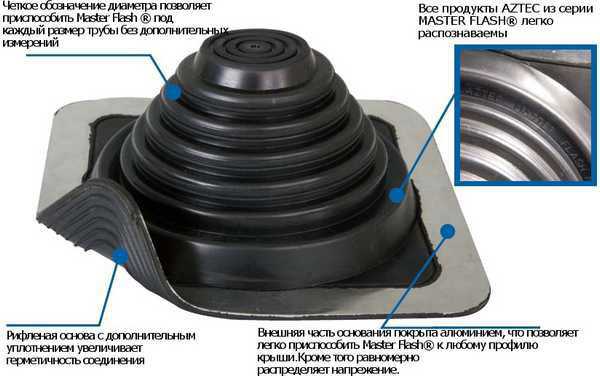

В сущности, Мастер Флеш представляет собой колпак-фартук, выполненный из силикона или резины, помещенный на основу из алюминия.

Что касается рабочих температур, то у силиконового варианта изделий он существенно шире – в диапазоне от -50 до 130 ℃.

Процесс герметизации щелей на профильной крыше включает следующие манипуляции:

В колпаке прорезают зазор, диаметр которого чуть меньше сечения дымовой трубы.
На дымоход надевают Мастер Флеш.
В основании дымохода укладывают прокладку.
Стыки между материалом герметизируют силиконовым герметиком.
Основание дымовой трубы фиксируют на профильной крыше с помощью шурупов.

Нередко описанные манипуляции не обеспечивают достаточной герметичности на профильной крыше, так что во время осадков в щели подтекает вода. В таких случаях оптимальным вариантом является применение самоклеящейся ленты, армированной алюминием. Применять подобный материал очень удобно, поскольку он не нуждается в предварительном прогреве перед использованием.

Таким образом, тот факт, насколько качественно будет загерметизирована крыша из профнастила в месте выхода дымовой трубы, зависит во многом от выбора материала и качества выполненных работ. Однако мы уверены, что точно следуя нашим инструкциям и относясь к работе ответственно, вы сможете уберечь свое жилище от любых неожиданностей, связанных с протеканием крыши.

trubaspec.com

Способы герметизации трубы на крыше

При всех стараниях кровельщиков уложить кровельный материал поближе к трубе, он все равно примыкает к ней неплотно, с зазорами. Если их не заделать, то вода через подобные стыки будет просачиваться под крышу. Поэтому все зазоры между кровлей и периметром дымовой трубы необходимо заделать.

Кирпичная труба на крыше с жесткой металлической кровлей

Чем заделать крышу вокруг трубы на кровле из металлочерепицы, фальцевой кровли или профнастила?

Рассмотрим способ заделки для кирпичной трубы прямоугольного сечения.

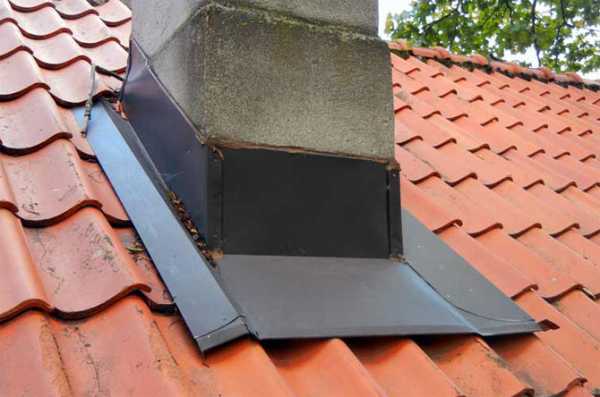

Традиционный способ заделки предполагает устройство вокруг трубы фартука из четырех специальных Г-образных элементов из оцинкованной стали. Готовые примыкания прикладывают к трубе и строймаркером прямо на ее стенках размечают, где будут проходить штробы под верхние отгибы примыканий.
Чтобы образовать штробы, по отмеченным линиям проходят отрезной машиной с диском по камню. Монтаж фартука начинают с установки нижнего примыкания, заводя при этом его верхний отгиб прямо в штробу.
Аналогично и с нахлестом: устанавливаются боковые и верхнее примыкания. При этом нижние горизонтальные части примыканий крепятся к обрешетке саморезами.
Штробы на трубе герметизируются силиконовым герметиком.

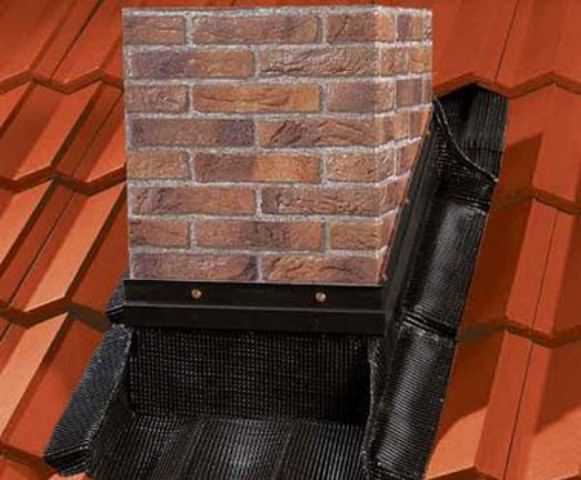

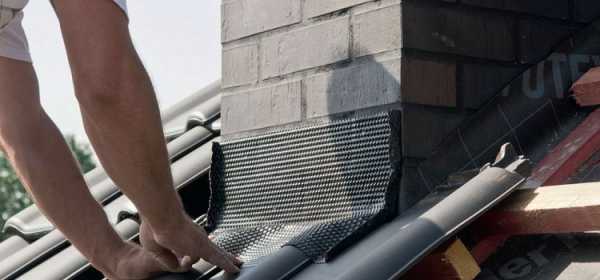

Затем устраивают т. н. «галстук» из гидроизоляционного материала, устанавливаемого прямо на нижнее примыкание и так, чтобы влага стекала в водоотводящие элементы кровли.
Поверх примыканий и «галстука» монтируется кровельный материал.

Круглая труба на крыше с жесткой металлической кровлей

Многими изготовителями печей выпускаются круглые многослойные дымоходы. Для заделки такого дымохода на крыше имеются готовые фартуки-колпаки, которые представляют собой металлический лист с отверстием, закрытым колпаком в виде наклонного (по отношению к плоскости листа) усеченного конуса. Лист крепится к обрешетке, труба пропускается через колпак. Верх колпака прижимается к трубе стальным хомутом с термостойкой прокладкой.
Кроме жестких металлических фартуков-колпаков на рынке имеется и специальная гибкая трубная заделка, называемая Мастер Флеш. Это эластичное приспособление, позволяющее заделывать трубы на крыше быстро и с хорошим качеством. Областью ее применения является герметизация не только дымовых труб, но и различных других дополнительных элементов крыш, как-то: антенн, вентиляционных труб, светильников.

Внешне Мастер Флеш выглядит как ступенчатая пирамидка. Материалами для его производства являются силикон или резина, основание делается из алюминия. Следует помнить, что диапазон рабочих температур резинового Мастер Флеш равен – 50°С−(+ 130°С). Более подробно о печной трубе, расскажет эта статья.

Силиконовая модель работает в диапазоне температур – 70°С−(+ 250°С) и может эксплуатироваться на любой кровле и в любом климате.

Описываемый материал легок в монтаже и имеет долгий срок службы.

В основание его следует прорезать отверстие с диаметром чуть меньшим диаметра трубы.
Натянуть Мастер Флеш на трубу, придать ему правильную форму, под основание уложить прокладку.

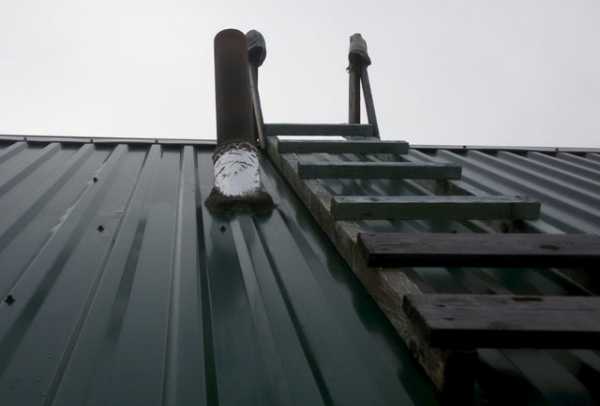

Под основание нанести слой спецгерметика вдоль его края, и прикрепить к кровле из профнастила спецшурупами.
Если швы между кровлей и трубой все же протекают, то их хорошо заделывать алюминиевой или медной самоклеющейся лентой с клеящим слоем на основе битума, модифицированного полимерами и закрытого защитной пленкой. Такой слой не нуждается в предварительном разогревании, он хорошо скрепляется с деревом, металлом, пластиком, цементной стяжкой и другими материалами. Предварительно место, где будет крепиться лента, очищается, а сама она после снятия защитной пленки сильно прижимается к поверхности. Ею можно проклеить места крепления фартука-колпака к обрешетке крыши.

Круглая труба на крыше с кровлей из натуральной черепицы

На такой кровле вокруг трубы обустраивается т. н. «выдра» из цементно-песчаного раствора в следующей последовательности:

В зазор между трубой и черепицей закладывают «подворотнички» из оцинковки.
В подготовленный зазор закладывают цементно-песчаный раствор, образующий вокруг трубы выступающий над кровлей воротник. Нижней расширенной частью воротник должен плотно сопрягаться с черепицей, а верхней – с трубой.
Для водоотвода на воротнике со стороны конька формируют выступ, имеющий две наклонные плоскости.

Эта работа должна выполняться со всей возможной тщательностью для предотвращения растрескивания.

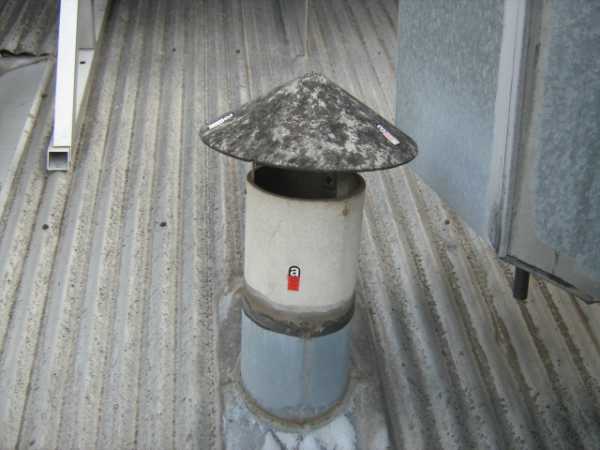

Круглая труба на шифере

При расположении трубы близко от конька, она заделывается в следующей последовательности:

Один из стальных листов, которым оформляется конек, опускается вплоть до перекрытия сечения трубы.
В листе делается круглая прорезь под трубу с отбортовкой ее края на два сантиметра вверх.
На трубу надевается асбоцементное кольцо.
Чтобы зафиксировать кольцо по высоте трубы, вставляют штырек в ее боковое отверстие.
Кольцо при помощи клина устанавливают параллельно скату.
Края прорези в стальном листе заводят внутрь кольца.
Замазывают стык смесью цемента с асбестом распушенным (1:2).

Этот способ является отличной защитой крыши от дождя, но в зазоре между шифером и трубой скапливается снег. Можно узнать о герметичности крыши с печной трубой.

Чтобы труба и шифер стыковались герметично, выполняют следующее:

В зазор между шифером и трубой вставляют картонный цилиндр, обернутый в полиэтиленовую пленку.
На стальном листе формуют глиняный или пластилиновый бортик ограничительный. Расстояние между бортиком и картонным цилиндром не должно быть более 10 мм.
Полученный промежуток заполняют асбоцементной смесью.
После затвердевания смеси цилиндр с ограничительным бортиком убирается;
На трубу надевается асбестовое кольцо (см. выше).

Гидроизоляция места выхода трубы (видео)

Заделка трубы на мягкой кровле

Вокруг кирпичных труб на мягкой кровле выполняется разделка в виде фартука из готовых примыканий, выполненных из мягкого кровельного материала (например, ондулина). Примыкания крепятся к обрешетке гвоздями, а к стенам трубы кровельной лентой Вакафлекс или Ондуфлеш-супер. Такой же лентой проклеиваются и места соединений примыканий с обрешеткой.

Круглые трубы на мягкой кроле заделывают при помощи готовых фартуков-колпаков. Места соединения листов-оснований фартуков с кровлей также проклеивают кровельными лентами.

Как видите, способов как заделать трубу на крыше довольно много. Общим в них является одно: все эти работы должны делаться качественно. Только таким образом вы получите надежную защиту крыши от протекания.

roofor.ru

Чем заделать трубу на крыше: герметизация зазоров

При обустройстве бани или дома рано или поздно возникнет вопрос об установлении котла или печи. При этом необходимым является обустройство дымохода. Следовательно, в обязательном порядке возникнет вопрос, как заделать трубу на крыше так, чтобы через щель в кровле не просачивалась дождевая и талая вода.

Для установки дымохода и печи надо определить месторасположение заранее.
Для того чтобы после не пришлось переделывать всю работу, необходимо сразу соблюдать правила верной установки котла или печи.
Для начала необходимо определиться с необходимыми инструментами и материалами.
Требуемые инструменты:
болгарка;
пистолет для герметика;
отвертка;
шуруповерт;
молоток.
Требуемые материалы:
силикон;
планки примыкания;
саморезы;
картон;
гидроизоляционный материал;
насадка для герметизации;
листы металла;
каменная вата;
уплотнитель.
Определение местоположения трубы
Самое подходящее место для вывода трубы это конек.
Необходимо еще на стадии строительства определить местонахождение печи. Помимо наличия хорошо укрепленного под ней фундамента, следует помнить, что над местом расположения лучше не ставить большого количества балок и стропил. Ведь наличие дымохода, представляющего из себя весьма тяжелый элемент, предполагает расположение хороших опор для него. Также стоит не забывать, что чем длиннее участок прямолинейной трубы дымохода, тем выше уровень тяги. Но это также снижает КПД котла или печи. Важно при этом найти наиболее хорошее соотношение между теплоотдачей и тягой.
Также качество и сила тяги зависит от ветра, поэтому трубу лучше всего выводить в районе расположения конька. Наличие оголовка (расширение в верхней части дымохода) тоже способствует улучшению тяги. Хорошая теплоизоляция позволяет избежать конденсации, а трубу лучше всего изготовить из быстро прогревающихся материалов.
Соблюдение правил пожарной безопасности
Основной вопрос возникает при проведении трубы через кровлю. При этом следует не забывать об элементарных правилах пожарной безопасности при проведении трубы дымохода через потолок, перекрытие и элементы кровли. От трубы дымохода до конструкций, защищенных от возгорания, должно быть порядка 25 см. А до незащищенных — не менее 35 см. Идеальный вариант — наличие воздушного зазора вокруг трубы. Но это ведет к большим потерям тепла и, как следствие, не используется. Именно поэтому нижняя часть щели прикрывается обшивкой и засыпается керамзитом. Но как же правильно вывести трубу дымохода через элементы кровли? Требования пожарной безопасности — необходимость наличия расстояния между трубой и деревянными элементами порядка 35 см.
Чтобы закрыть трубу на крыше, используются кровельные проходы, например, круглого сечения.
Не всегда получается сделать одинаковым размер дымохода и щель в кровле. При использовании горючего кровельного материала, если выход трубы окажется на рубероиде, необходимо помнить, что размер зазора должен соответствовать нормам противопожарной безопасности. Для более точного вывода трубы на крышу можно воспользоваться следующим простым способом. Для этого делается картонная труба, размером повторяющая настоящую и сдвигается до кровли. После чего на ней делаются соответствующие отметки, затем часть картона срезается или сдвигается дальше. Это происходит до тех пор, пока будущее отверстие не будет четко отмечено. Этот способ прекрасно подходит для круглых труб дымохода.
Заделка щели на крыше
После выведения трубы на улицу можно переходить к ее заделке на крыше. Основная проблема при этом — защитить полученную щель в кровле от протечек. Существует несколько методов для защиты полученных щелей от протечек. При традиционном способе предполагается сооружение фартука. При его сооружении пригодятся планки примыкания. Они будут располагаться в нижней части трубы. По замыслу, данные планки прикладываются к трубе дымохода и уже непосредственно на ее стенках размечаются контуры ее верхней части.
Для заделки дымохода, к примыканию трубы и крыши,устанавливают фартук.
Для образования требуемой штробы по отмеченной линии проходятся болгаркой. При этом монтировку внутреннего фартука начинают именно с нижней части трубы, заводя при этом край планки непосредственно в штробу. Впоследствии с помощью нахлеста собираются иные элементы фартука. При этом размер у перекрытия деталей должен составлять порядка 15 см. При этом края планки, которые были вставлены в штробу, покрываются специальным герметиком. При этом нижние части планки могут подрезаться и прикрепляться саморезами. Затем следует заделка щели, находящейся между крышей и трубой. Это сооружение так называемого галстука. Для этого берется гидроизоляционный материал, который устанавливают непосредственно под нижний элемент данного фартука. Это необходимо для отвода воды. При этом он устанавливается так, чтобы жидкость уходила в водосточные элементы кровли.
Уже поверх установленных элементов происходит монтировка кровельной части и ставится наружный галстук. При его монтировке следует придерживаться схему постановки внутреннего галстука. Единственное отличие в том, что верхние планки будут примыкать к трубе, не вводясь в штробу. При этом вышеописанное не является единственным вариантом решения данной проблемы.
При наличии круглой формы трубы дымохода можно применять специальную универсальную насадку. Она предназначена для герметизации различных элементов и используется не только для труб, но и при выведении антенн, вентиляции, светильников. При этом она напоминает собой ступенчатую пирамидку. Сделана из силикона и резины, основание при этом алюминиевое. При этом стоит обратить внимание на тот факт, что если насадка изготовлена из резины, то ее эксплуатационные характеристики колеблются в пределах от — 50 до + 130 градусов. При наличии силиконовой модели стоит помнить, что ее тепловые характеристики еще шире и колеблются от — 70 до + 250 градусов. Благодаря этому заделка может применяться при любом кровельном материале. Она не только легко монтируется, но и долго служит.
Герметизация зазоров на крыше
Схема обхода трубы.
Теперь коснемся герметизации зазоров. Ведь при традиционном выводе трубы дымохода без них обойтись практически невозможно. Итак, чем же замазать трубу? Небольшую щель вполне реально заделать герметиком из силикона. При этом следует обратить внимание на температурный интервал его применения. Ведь при герметизации печных труб можно использовать герметики только с высоким уровнем термостойкости. После герметизации встает вопрос защиты кровли от влаги, которая будет стекать по трубе дымохода. При наличии на крыше кирпичного дымохода этот вопрос отпадает сам собой, ведь кирпич сам по себе впитывает влагу и не вызывает подобных проблем.
При наличии трубы, изготовленной из металла, следует установить специальный зонт, который будет заниматься отведением вод, стекающих по трубе. Легче всего для начала сделать макет зонта из картона. После подгонки и вычисления необходимых размеров его можно будет уже вырезать из металла. Легче всего сделать его из двух половинок. Зонт устанавливается с помощью хомута, который стянет обе половины деталей. Пространство между деталями обрабатывается герметиком.
Иным вариантом может служить создание специального короба. Он будет отделять зону соединения трубы дымохода с кровлей. Его можно создать из балок и стропил. Короб располагается на расстоянии порядка 15 см от трубы. Этот зазор необходимо будет заполнить материалом с повышенной теплоизоляцией, например, специальной каменной ватой. Она хороша тем, что абсолютно не боится влаги, при ее наличии можно не заниматься гидро- и пароизоляцией. Изоляция кровли происходит традиционно. Пленка режется конвертом и ведется до края балок и стропил. Фиксируется гвоздями и скобами.
Гидроизоляцию при этом прижимают брусками, а пароизоляцию — каркасным основанием. Для хорошей защиты в месте стыка короба и пленки используется уплотнитель — специальный клеевой состав или же лента. При наличии длинной трубы на крыше, наличии на ней утеплителя или же низкой температуры в месте выхода дымохода опасности для пленки не существует. Именно поэтому может не потребоваться дополнительной противопожарной защиты.
Места стыков проклеиваются обыкновенным скотчем. Создается желобок для отвода воды.
Важно подойти к заделке крыши с ответственностью. Иначе возможно возникновение протекания, из-за которого могут отсыреть стропила, балки и утеплитель. Они начнут гнить, что может привести к нарушению общей конструкции крыши.
kryshikrovli.ru
Как устранить течь возле трубы на крыше и чем заделать
Ситуация, когда течет труба на крыше, или имеются протечки в кровле возле нее, требует незамедлительного вмешательства. В противном случае, подобные повреждения кровли могут привести к пагубным последствиям. К счастью, устранить подобный дефект своими руками довольно просто. Главное определиться, чем заделать щель между трубой и крышей. Для этого нужно правильно выбрать метод устранения причины течи, определив место протечки и подготовив требующиеся материалы, выбирать которые нужно с учетом вида трубы и кровли.
Устранение течи трубы на крыше
Прежде чем ответить на вопрос, чем и как устранить течь на крыше возле трубы, необходимо определиться, из какого материала она сделана. Это очень важно. Именно это является отправной точкой в проведении ремонтных работ.
Дымоходный канал может быть смонтирован из следующих материалов:
кирпича;
металла;
асбеста.
Устраняя течь, нужно придерживаться определенной последовательности действий, которая для каждого материала изготовления дымохода, может значительно отличаться. Поэтому следует рассмотреть технологию устранения подобных дефектов для каждого вида труб детально.
Устранение течи дымохода из кирпича
Если течет труба на крыше, изготовленная из красного кирпича, то для устранения имеющейся проблемы потребуются следующие материалы и инструменты:
цемент марки M 400 или M 500;
песок, лучше речной или морской, но подойдет и карьерный;
вода;
мастерок.
Как заделать щель между трубой и крышей, имея все вышеперечисленное? Нужно придерживаться следующей последовательности действий:
из подготовленных материалов изготавливается цементный раствор, путем смешивания 3-4 частей песка и одной цемента;
обнаруженное место протечки тщательно очищается от грязи и остатков разрушенного кирпича;
подготовленная смесь наносится с помощью мастерка на поврежденные участки.
Трубу на крыше лучше ремонтировать в солнечную сухую погоду. Так цементный раствор застынет гораздо быстрее.
Устранение течи дымохода из металла
Рекомендуем к прочтению:
Если протекает металлическая печная труба, то для исправления сложившейся ситуации потребуются:
специальные хомуты с резиновой прокладкой, которые можно закрепить на трубе в месте возникновения щели. Диаметр хомута должен быть равен примерно толщине трубы. Его ширина должны быть чуть больше размеров трещины;
кроме того, маленькие трещины можно ликвидировать с помощью холодной сварки, инструкцию по применению которой, можно найти на упаковке.
Указанные материалы для устранения течи металлической трубы, могут быть использованы лишь в качестве временной меры. При первой возможности, поврежденный участок дымохода нужно заменить на новый.
Устранение течи дымохода из асбеста
Если вода стекает по трубе из асбеста, то ликвидировать течь можно, выполнив ряд следующих действий:
первым делом требуется запастись хлопчатобумажной тканью и краской «Железный сурик». Купить такие материалы можно в любом строительном магазине;
далее печную трубу, а именно поврежденный участок, следует зачистить от грязи и пыли;
краска наносится толстым слоем;
поверх нее плотно обматывается ткань;
далее повторно наносится лакокрасочный материал.
По большей части, подобный ремонт тоже является временной мерой, позволяющей отложить проведение замены дымоходной трубы на определенный срок. Затягивать с заменой поврежденного асбестового дымохода не следует.
Устранение протечек рядом с трубой
Если во время таяния снега или в дождь водя течет по дымоходу, то причиной тому является нарушение герметичности в месте, где соединена труба и кровля. В случае течи крыши возле трубы, устранить имеющуюся проблему можно рядом способов:
наложить битумную ленту;
установить манжеты из резины;
изготовить и установить металлический фартук.
Все вышеперечисленные методы позволяют закрыть течь, поэтому их следует рассмотреть более детально.
Использование битумной ленты
Если от дождя или таяния снега протекает дымоход, то наиболее простым и дешевым способом ликвидации течи является изготовление фартука из битумной ленты. Для выполнения подобных работ нужно использовать следующие материалы и инструменты:
Рекомендуем к прочтению:
битумную ленту;
ножницы;
щетку по металлу;
газовую горелку.
Щели заделываются путем проведения следующих мероприятий:
для начала нужно использовать щетку по металлу, с помощью которой выполняется очищение кровли вокруг дымохода и его наружной нижней части;
влажной тряпкой удаляются остатки пыли и грязи;
в месте стыка трубы и кровельного материала приклеиваются куски битумной ленты. Неважно, с какой стороны имеются щели. Следует создать полноценный фартук вокруг всей трубы;
приклеенная лента разогревается газовой горелкой, которая максимально плотно прижимается к кровле и трубе;
чтобы заделать стык более надежно, ленту можно дополнительно зафиксировать деревянным бруском или доской (проделать подобное можно не всегда, все зависит от кровельного материала).
Битумная лента является универсальным материалом. Ее можно использовать, если течет труба или крыша, изготовленные из любых материалов. Лента способна качественно выполнять свои функции на протяжении 2-3 лет (в зависимости от обильности осадков и прочих факторов).
Использование резиновой манжеты
Если течет крыша возле дымоходного канала, то исправить подобную ситуацию можно, использовав резиновую манжету, которую можно купить практически в любом строительном магазине. Она устанавливается следующим образом:
в верхней части манжеты делается вырез, диаметр которого чуть меньше толщины трубы;
подготовленная манжета надевается на внешнюю часть дымоходного канала и опускается до уровня кровли;
чтобы избежать возможности возникновения повторной протечки, необходимо использовать герметик в месте соприкосновения кровли с нижней частью манжеты.
Некоторые виды манжет непросто приклеиваются к кровле. Отдельные модели можно прикручивать к крыше саморезами, но это возможно лишь в случаях, когда кровля выполнена не из черепицы или шифера.
Главным недостатком резиновой манжеты является то, что ее невозможно установить на квадратную или прямоугольную трубу. Что делать в подобной ситуации? Использовать любой другой метод устранения течи, описанный выше и ниже.
Обустройство металлического фартука
Протечку дымохода на месте стыка трубы и кровли можно устранить, установив фартук из металла. Делается это следующим образом:
из листа жести, имеющего небольшую толщину, изготавливается фартук, размеры которого должны совпадать с габаритами трубы. Подобное изделие можно приобрести в строительном магазине;
верхняя часть фартука крепится к трубе и обжимается с помощью хомута. Нужно внимательно выполнять процесс обжима. Зазоры недопустимы;
нижняя часть фартука устанавливается на кровлю и крепится саморезами. Чтобы поврежденное место кровли наверняка не подтекало, в дальнейшем нижнюю часть пластины следует крепить сверху кровельного материала, а верхнюю убрать под обшивку.
На этом изготовление и монтаж фартука из металла можно считать завершенными. От заделанного участка проблем больше не возникнет. Для дополнительной герметизации, металлический фартук можно оснастить резиновой подкладкой, а место соприкосновения конусообразной части и дымоходного канала, замазать герметиком.
Текущую возле дымохода крышу, можно заделывать многими способами. Такие щели закрывают за 5-10 минут, но стоит понимать, что подобный ремонт нельзя считать высококачественным. Заделанные места соединения крыши и вертикальных элементов, наверняка дадут о себе знать через несколько лет. Таким образом, подобный локальный ремонт является временной мерой. Он призван защитить от попадания влаги в помещение до того времени, как будет выполнен полноценный кровельный ремонт.
build-experts.ru
