Какие перегородки лучше по звукоизоляции – Звукоизоляция перегородок, устройство и материалы для шумоизоляции межкомнатных перегородок – Acoustic Group

из чего лучше, дешевле, для чего применяются

При перепланировке всегда встаёт вопрос про межкомнатные перегородки – из чего лучше сделать, как сделать и какими свойствами она будет потом обладать.

В строительстве существует более десятка видов перегородок, применяющихся в квартирах. Все они обладают и достоинствами, и недостатками.

Перегородка из кирпича

Кирпичная перегородка

Кирпичные перегородки – это классика.

Они долговечны, могут применяться и во влажных, и даже в мокрых помещениях, а также стойки к температурным воздействиям.

В них хорошо держатся любые крепежи, которые могут применяться для навешивания различных предметов.

Хороший каменщик достаточно быстро работает с кирпичом и у него на возведение перегородки площадью 12-15 квадратов уйдёт один-два дня.

Кладку ведут на цементный или цементно-известковый раствор с пластификатором. Каждые 4 ряда укладывают арматурную сетку, а с краёв перегородку анкерят к капитальным стенам при помощи металлических штырей.

Применяются два вида кладки кирпича – обычная укладка на ложок и укладка на ребро. Для кладки на ребро используют только полнотелый кирпич. Укладка на ложок более трудоёмкая, и для неё используют не обычный кирпич толщиной 65 мм, а утолщённый толщиной 88 мм. Это позволяет ускорить возведение перегородки на 30-40%. Однако уложенная на ребро перегородка менее прочная, и в ней не допускается делать штробы под электропроводку.

Когда возводят перегородку, задаются вопросом: если сравнить кирпичную перегородку с любой другой межкомнатной перегородкой, из чего лучше шумоизоляция? Обычная кирпичная перегородка достаточно низкая по шумоизоляционным свойствам. Тем не менее, перегородка, уложенная на плашку, отвечает всем санитарным требованиям по шумоизоляции в пределах одной квартиры для одной семьи.

При укладке кирпичной перегородки между смежными квартирами укладку ведут в две параллельных стенки, между которыми делают слой минеральной ваты. Стенки связывают между собой при помощи вставок из кирпича.

Обычно такая кладка ведётся на ребро в две стенки, каждые четыре ряда армируются и связываются вставками из кирпича через четыре кирпича, кладка ведётся обоих стенок синхронно. Сплошную толстую стенку из кирпича не применяют – её не выдержит плита перекрытия, да и стоить она будет дороже. Между комнатой и санузлом необходимо производить укладку перегородки на плашку, а между санузлом и кухней, санузлом и прихожей – допускается на ребро.

Из минусов – достаточно высокая стоимость, самый большой вес перегородки, требует полноценной штукатурки и повышенные требования к квалификации рабочих при возведении. Из плюсов – долговечность, прочность, несущая способность, гигиеничность.

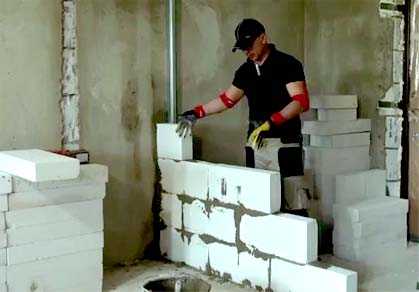

Перегородка из газобетонных блоков

Устройство перегородки из блоков

Газобетонные блоки – самый дешёвый вариант для перегородок.

Кладка ведётся из блоков толщиной 100, 150, 200 и 250 мм.

Меньшую толщину применять не рекомендуется, так как перегородка будет непрочной и будут проблемы при штроблении.

Кладку блоков ведут как на клей, так и на раствор.

Клей для блоков предпочтительнее – работать с ним намного быстрее, и не нужно ждать, пока раствор схватится, чтобы стенка не «поплыла».

Однако первый ряд всё равно заводят на раствор и дают ему схватиться – для этого нужен день.

При кладке производят армирование – армируют, делая штробы в блоках сверху каждого ряда, заполняют их клеем и укладывают туда прутки диаметром 4-8 мм. Штробы в блоках удобно делать при помощи фрезера до укладки в стену, можно использовать дешёвый фрезер по гипсокартону. Также каждые 2 ряда перегородку анкерят к стене. При кладке на раствор армируют обычной кладочной сеткой, как для кирпича, или укладывают прутки толщиной 3-4 мм. Армируют каждые два ряда.

Шумоизоляция газобетонной перегородки находится на высоком уровне – они гораздо лучше кирпича защищают от шума. Для межкомнатной перегородки достаточно толщины 100 мм.

Если хотят повышенную шумоизоляцию – можно сделать как в случае с кирпичом, укладывать её в два ряда и между ними. Стену в этом случае можно не связывать с другой стеной. Или есть другой вариант – применять стену большей толщины. При кладке толщиной в 250 мм получается отличная шумоизоляция, и стоить это будет дешевле, чем двойная стена с минватой в середине.

Процесс возведения перегородок позволяет сделать их достаточно ровными, что исключает дальнейшую штукатурку. Необходимо просто произвести шпатлёвку в несколько слоёв, чтобы скрыть неровности. Шпатлёвку делают как цементными, так и гипсовыми и полимерными составами.

Недостатки газобетонной перегородки – она не отвечает противопожарным нормам для путей эвакуации, обкладывать ей лестничную клетку или лифтовую шахту нельзя. Также есть устранимые проблемы с удержанием в ней крепежа – требуется специальный крепёж для газобетона, если хотят закрепить что-то тяжёлое, типа полки с тяжёлыми книгами или турника.

Гипсокартон – самые быстровозводимые перегородки

Перегородки из гипсокартона

Если вы ещё думаете, какие выбрать межкомнатные перегородки, из чего лучше сделать, чтобы не нужно было много грезиться с отделкой – гипсокартон будет идеальным вариантом.

Дело в том, что они допускают минимальный слой шпатлёвки.

Правда, при этом придётся обрабатывать швы гипсокартона сеткой-серпянкой.

Также гипсокартон и перед покраской, и перед поклейкой обоев необходимо очень хорошо грунтовать – иначе краска с его поверхности выступит на отделке.

Идеальный вариант – оклеивать стены гладким флизелином перед последующей покраской или поклейкой обоев, или вообще использовать флизелин под покраску.

Гипсокартонные перегородки пустотелые. Они состоят из двух слоёв гипсокартона, закреплённом на каркасе с двух сторон. Это позволяет располагать внутри шумоизоляцию, ведь сами по себе перегородки не имеют практически никакой шумоизоляции. Однако это сказывается и на их стоимости – минеральная вата стоит достаточно дорого.

Штробление в таких перегородках не требуется – толщина каркаса позволит расположить в таких перегородках не только электропроводку, но и достаточно толстые трубы водоснабжения.

Существуют определённые трудности с креплением на гипсокартоне тяжёлых полок. Если хотят такую закрепить, предварительно намечают её положение. Затем под гипсокартоном с тыльной стороны крепят деревянную доску не менее 25 см шириной (зависит от веса полки) и крепят её саморезами с шагом 10-15 мм. Уже потом через слой гипсокартона при помощи простых саморезов закрепляют крючки, на которые вешают полочку. Если же нужно крепить особый вес – то крепление делают непосредственно через гипсокартон к каркасу.

Когда не хотят портить отделку, чтобы что-то закрепить – прикручивают поверх к гипсокартону деревянную доску или щит с частым шагом саморезов. Доску потом можно покрасить, а уже к ней закрепить то, что хочется.

Другие виды перегородок



Пазогребневые блоки

Из прочих видов перегородок хочется отметить пазогребневые плиты, керамические пустотные блоки и перегородки из досок, оштукатуренные по дранке известью.

Пазогребневые плиты – хороший вариант для тех, кто не хочет мучиться со штроблением под электрику.

Вертикальные штробы сделать, однако, придётся.

Однако горизонтальных можно избежать – в блоках имеются продольные пустоты, в которые провод протаскивают в гофре.

Спрятать там трубы вряд ли получится, но для проводов – неплохой вариант. Как и газобетонные перегородки, требуют минимум отделки, но стоят несколько дороже, тяжелее, имеют малую толщину и несовместимы с цементной шпатлёвкой и штукатуркой. Крепёж в них держится хорошо. По звукоизоляции они чуть лучше газобетона за счёт пустот.

Керамические пустотные блоки – также хороший вариант. Их основной недостаток – в них плохо держится крепёж, так как большинство выпускаемых блоков типа «евро» имеют очень тонкую стенку. Блоки старого типа лишены этого недостатка – стенка в них достаточная, чтобы выдержать даже тяжёлый крепёж.

Керамические пустотелые блоки

Однако эти блоки можно использовать в пожароопасных помещениях и в помещениях с высокой температурой и влажностью, типа домашней сауны или турецкой бани.

По шумоизоляции эти блоки отлично подойдут для любых помещений внутри квартиры.

Перегородка из досок, оштукатуренных по дранке известью – вариант, применявшийся в домах старой постройки.

Шумоизоляции здесь практически никакой, перегородка боится воды, нельзя применять в пожароопасных помещениях. При работе будет много грязи, так как необходим большой объём штукатурных работ.

Крепёж в ней держится средне – нужно засверливаться до самой доски. Однако по цене материалов она обойдётся дешевле всего. Цементом штукатурить по дранке нельзя – они имеют разный коэффициент температурного расширения, со временем цементная штукатурка от дранки начнёт отваливаться, а дерево под цементом сильно гниёт по ряду сложных причин. Известь же является и защитой от гниения, и сцепляется с дранкой намного лучше.

На видео представлен монтаж перегородки из КНАУФ-гипсолита:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

foxremont.com

из чего лучше сделать межкомнатные перегородки

Межкомнатные перегородки – привычная, казалось бы, конструкция. Однако, для обеспечения комфортного проживания, перегородка должна обладать целым рядом определенных свойств, среди которых не только прочность, но и легкость, и звукоизоляция, и гвоздимость (возможность материала удерживать забитые гвозди посредством силы трения).

И если с прочностью материалов все более менее понятно, то звукоизоляция перегородки – вопрос сложный и неоднозначный. Что ж, попробуем разобраться.

Немного теории

Все шумы можно разделить на воздушные и структурные. Воздушные передаются колебаниями воздуха. Такие шумы поглощаются непосредственно структурой материала: чем больше в нем незамкнутых, извилистых, сложной конфигурации пор, тем лучше звукопоглощение.

Структурные  шумы – передаются путем непосредственного контакта и заставляют конструкцию вибрировать. В нашем случае места передачи колебаний — сочленения с соседними конструктивными элементами (капитальные стены, перекрытия). И в ряде случаев перегородка из правильно выбранного материала с высокой собственной звукоизоляцией «звучит», передавая шумы «окружения». Причем, колебания будут, как правило, значительно выше, чем, например, у капитальных стен, к которым она примыкает. Ведь толщина перегородки меньше, чем капитальных конструкций, а структура материала – пористая, что обуславливает меньшую, чем у плотных материалов, жесткость.

Поэтому важен не только материал, из которого будет выполнена перегородка, но и конструкция, в частности, примыкания к стенам, полу и потолку.

Как оценить звукоизоляцию или индекс изоляции воздушного шума

Основной нормативной величиной, характеризующей воздушную звукоизоляцию конструкции, является индекс изоляции воздушного шума. Норматив индекса для каждой конструкции свой. Согласно СП 23-103-2003 для межкомнатных перегородок он составляет 41 – 43 Дб (категории зданий А-В). Перегородка, ограждающая санузел, должна иметь повышенную звукоизоляцию, индекс 47 Дб. Однако сегодня шумов в жилых помещениях, создаваемых бытовой техникой, значительно больше, чем это принято в расчетах нормативов. Поэтому по самым скромным оценкам экспертов, за норматив следует принимать значение индекса в среднем на 8 Дб больше.

Материал перегородки

Самые используемые варианты перегородок: кирпич, пенобетонные блоки, гипсолитовые плиты, гипсокартонные конструкции.

У каждого варианта есть свои плюсы и минусы:

Кирпичные перегородки

Из перечисленных материалов кирпич – самый традиционный, привычный и проверенный временем. Звукоизоляция именно кирпичной перегородки толщиной ½ кирпича (12 см) принята за эталон действующими СНиПами. Однако, как мы помним шумовой фон с тех пор изменился, поэтому кирпичной перегородки в ½ кирпича как правило уже не достаточно. Кроме этого, объемный вес кирпича около 1800 кг/м3, что значительно больше, чем у пенобетона или гипсолита, не говоря уж о гипроке с полым каркасом. Кирпичная перегородка создает значительную нагрузку на перекрытие.

Чтобы выполнить ровную кирпичную кадку, необходим некоторый навык. Процесс мокрый, не обойдется без грязи, брызг раствора и т.п Еще один минус – необходимость наружной отделки. Как правило, кирпич штукатурят, чтобы выровнять поверхность. Толщина штукатурки в среднем 1,5 ÷ 2,5 см, что дополнительно утяжеляет перегородку.

Пенобетонные перегородки

Пенобетон обладает малым (порядка 300 ÷1200 кг/м3 в зависимости от марки пенобетона) объемным весом и структурой с множеством замкнутых пор. Пенобетонные блоки используют не только для возведения перегородок, но и для строительства зданий и сооружений (в основном малоэтажных) целиком. Этим обуславливается большой разброс плотности материала. Разумеется, чем меньше объемный вес материала, тем лучше изоляция от воздушного шума, но в сравнении с другими материалами пенобетоны проигрывают: звукоизоляция такой перегородки толщиной 100 мм достигает нормативных значений только при нанесении штукатурки слоем не менее 10мм с двух сторон (42 Дб). Низкая плотность обуславливает низкую защиту от структурных шумов. Также прямым следствием низкого объемного веса в пенобетоне является практически полное отсутствие способности удерживать гвозди и шурупы. Это и невысокая прочность материала не позволят повесить на пенобетонную перегородку ничего тяжелее картины.

Плюс пенобетонных блоков в сравнении с кирпичом – значительно больший размер. Стандартный размер пеноблока 300*600 мм с толщиной 200 мм — для стен и 100 мм — для перегородок. Выкладывать перегородку из пеноблоков легче, хотя без кладочных навыков не обойтись и здесь. Толщина стандартного блока 0,2 м, соответственно перегородка «съест» больше пространства. Как и кирпич, пенобетонные блоки необходимо штукатурить перед чистовой отделкой.

Гипсолитовые пазогребневые перегородки

Гипсолитовые плиты изготавливают из алебастра отощенного разного рода добавками. Для возведения перегородок чаще всего используют пустотные пазогребневые плиты. Их достоинства: легкость, прочность, хорошая звукоизоляция, способность прочно удерживать гвозди, что немаловажно в жилых помещениях.

При толщине 100 мм объемный вес плиты с одним рядом полостей — 50—60 кг/м²; звукоизоляция — около 36 дб; при толщине 150 мм с двумя рядами полостей— 90 кг/м²; звукоизоляция — 39 дб. Конструкция паз – гребень обуславливает быструю сборку на алебастровом растворе без наличия особых навыков. Гипс прекрасно заполняет любую форму, поэтому поверхность плит – чистая, ровная и гладкая. Соответственно отпадает необходимость в выравнивании перегородки. Обои можно клеить сразу, под окраску необходим только финишный слой шпаклевки.

Перегородки из гипсокартона

Гипсокартонная перегородка состоит из металлического каркаса (одно – или многорядного), звукоизоляционного заполнения и двухслойной обшивки гипсокартонными листами (можно и одним, но технологически это неправильно).  Достоинства такой конструкции – малый вес, вариативность размеров и конфигурации. Толщина гипсокартонных перегородок варьируется от 12 см до любой необходимой ширины. Гипсокартон, например, позволяет выполнить раздвижную дверь, которая полностью скрывается в стене (двухслойный каркас с зазором, в который и помещается дверное полотно). Также гипрок предоставляет возможность выполнить криволинейные конструкции практически любого радиуса.

Звукоизоляция гипсокартонных перегородок различна, так как всецело зависит от использованного заполнения. Чаще всего используют пенополистиролл, минераловатные плиты, маты и т.п. Пенополистиролл не является хорошей звукоизоляцией из-за замкнутой структуры пор, но работать с таким заполнением можно без специальных средств защиты. Минераловатные материалы обладают более высокими звукоизоляционными показателями, однако не все их можно применять в жилых помещениях. Выбирая материал заполнения, внимательно ознакомьтесь с сертификатами. Также при работе с минватными материалами не избежать огромного количества мелких обломков мин. волокон, которые впиваются в кожу и оседают на слизистых оболочках глаз и горла. Поэтому ни в коем случае не пренебрегайте средствами индивидуальной защиты (специальный костюм, перчатки и респиратор), а также обеспечьте хорошую вентиляцию помещения.

Фирма Knauf предлагает для заполнения каркаса гипсокартонных конструкций изоляцию «Шуманет-СК». При металлическом каркасе толщиной 100 мм изоляция 55 Дб.

После возведения гипсокартонную конструкцию шпаклюют, чтобы скрыть швы и шляпки шурупов, а также подготовить поверхность под чистовую отделку.

Изоляция стуктурного шума

Как Вы помните, передача структурных шумов зависит не столько от материала перегородки, сколько от правильности выполнения примыканий к стенам, полу и потолку. Для того, чтобы максимально «загасить» колебания, не дать им передаться на конструкцию перегородки, необходимо, чтобы примыкания было нежестким, «вязким». Для этого периметр конструкции обрамляют упругими прокладками (резина, пробка, эластомеры). Также подойдут полиуретан (пена монтажная) или герметик на основе каучука. В качестве готовых решений производители предлагают для гипсокартонных конструкций виброизолирующую прокладку «Вибростек-М», для других – подойдет Sylomer.

Так из чего же лучше сделать межкомнатные перегородки?

Безусловно, каждый из рассмотренных материалов имеют свои недостатки и достоинства, и взвешивать их на одних весах будет неправильно. Выбор того или иного варианта зависит не только от свойств материала, но и от конкретной задачи, решаемой данной перегородкой.

Не случайно в наших домах, пожалуй, наибольшее распространение получили перегородки из гипсокартона. Легкие в возведении, вариативные и с хорошими показателя звукоизоляции. Однако в этом случае обязательно использование вибрационных прокладок, иначе все усилия по звукоизоляции будут сведены на нет.

Гипсолитовые пазогребневые перегородки, несмотря на низкую звукоизоляцию, благодаря легкости и быстроте возведения прекрасный вариант для ограничения пространства гардеробной, кладовой и т.п., где звукоизоляция не важна. Впрочем, не все пазогребневые плиты плохо гасят воздушный шум. Современные производители постоянно совершенствуют свою продукцию. Сегодня уже есть плиты слоистой структуры – пористые внутри и плотные снаружи. Такой материал препятствует распространению звука значительно лучше. Уточнить характеристики конкретного материала лучше у производителя.

Многие пенобетонные блоки также обладают слоистой структурой. Но большой перечень серьезных недостатков материала, о которых сказано выше, все таки заставляет усомниться в надежности такого варианта.

Проверенный временем кирпич – прочная перегородка с неплохой звукоизоляцией, улучшить которую можно штукатуркой. Несмотря на сложности, сопряженные с возведением кирпичных конструкций (грязь, необходимость привлечения специалистов, последующее оштукатуривание), этот вариант прочно занимает второе место по популярности.

А окончательное решение за Вами. Удачного выбора и до встреч на блоге Remont-Dlya-Vseh.ru.

Статьи по теме:

remont-dlya-vseh.ru

Звукоизоляция стен и перегородок: возможные варианты

Постоянный шум способен привести нервную систему в полное расстройство, при этом неважно: звуки проникают в помещение с улицы или из соседних квартир. Необходимо незамедлительно позаботиться о звукоизоляции своего жилья. Проводиться она должна в комплексе, но поскольку работа эта очень объемная, остановимся на стенах и перегородках.

Зміст статті (Содержание)

Подготовительные работы

Начинать нужно с элементарных вещей: заделки на стенах всех полостей: трещин, щелей, пустого пространства за выключателями и подрозетниками, вокруг труб и прочих коммуникаций. Монтажную пену для этого используют только в крайних случаях, так как для звуков она не преграда; лучше воспользоваться любым штукатурным составом.

Эти, казалось бы, простейшие меры способны существенно снизить уровень шума. Для проведения более сложных работ по шумоизоляции стен и перегородок лучше пригласить квалифицированных специалистов, например, из компании «Технологии шумозащиты» http://stopshum.kz/zvukoizolyatsiya-shumoizolyatsiya-sten-i-peregorodok/.

Материалы, отражающие и поглощающие звуки

Весь обширный ассортимент звукоизоляционных материалов делится на 2 категории:

• звукопоглощающие: с волокнистой, зернистой и ячеистой структурой с основой из минеральной и стекловаты;
• звукоотражающие: твердые материалы, такие как гипсокартон, бетон, кирпич, листы из металла.

Наибольший эффект дает сочетание материалов из этих двух групп. Но первоначально стоит определиться с источником шума, чтобы правильно выбрать материал и конструктивное решение. Если уличный шум в пределах нормы, то в звукоизоляции наружных стен нет необходимости.

Какие варианты можно применить?

Сочетание гипсокартонных листов с пористым материалом: минватой или эковатой. Хорошо защитит от звуков и дополнительно утеплит стены, если они внешние. Но из-за возведения каркаса монтаж сложен, налицо существенные потери полезной площади, так как толщина подобной конструкции доходит до 12 см.

Звукоизоляция с помошью гипсокартонных листов с минватой

Сэндвич-панели состоят из двух гипсокартонных листов со стекловолокнистой панелью между ними. Недостаток тот же – значительная толщина, зато просто устанавливаются.

Декоративные панели идеально подходят для больших помещений, их основой служат волокна хвойной древесины. Монтаж удобен благодаря наличию на торцах пазов и шипов. Декоративное покрытие исключает отделочные работы. Стоит дорого.

Полиуретановые плиты легко монтировать, они легкие и тонкие: толщина стандартного листа не превышает 15 мм. Тоже недешевый материал.

Звукоизолирующие мембраны привлекают малой толщиной (до 35 мм), поэтому их можно комбинировать с другими материалами и гибкостью: загибаются под любым углом. Высокие звукоизоляционные характеристики и соответствующая этим качествам цена.

Пенопласт лучше для этих целей не использовать: теплоизолирующие свойства у него на высоте, но в качестве барьера для шума он работает плохо.

Межкомнатные перегородки

Для улучшения их звукоизоляционных свойств можно установить дополнительную конструкцию, с воздушной камерой между ней и стеной. У гипсокартонных перегородок необходимо под профили в местах, где они прилегают к полу и потолку укладывать шумопоглощающие прокладки. Мембранные материалы приклеивают непосредственно к стене на специальный клей.

Видео: Звукоизоляция перегородки от Isover

Утяжеление перегородок тоже действенная мера для снижения шума. Так, при использовании ГКЛ можно установить больше слоев.

Главное требование при проведении любого вида звукоизоляционных работ – все материалы должны плотно прилегать друг к другу, поскольку звуки проходят сквозь малейшие щели. Улучшить герметичность можно при помощи акустического герметика, которым промазывают все стыки. А в точках соприкосновения металлических профилей с другими элементами обязательно прокладывают звуко- и виброизолирующие ленты и прокладки.

buduemdim.com.ua

Звукоизоляция межкомнатных перегородок

Затевая ремонт, хозяева иногда планируют разделить помещение, имеющее большую площадь. В новообразованной комнате можно обустроить рабочий кабинет, детскую или спальню. При этом нужно продумать защиту полученных помещений от шума, ведь покой и тишина – один из факторов комфортного отдыха или продуктивной творческой работы. Выбор оптимального варианта звукоизоляции межкомнатных перегородок даст нужный эффект, повысит удобство проживания семьи.

Как известно, чем толще стеновая конструкция, тем большим показателем шумоизоляции она характеризуется. Однако рациональный подход – это устройство конструкции, которая обеспечит максимальный уровень звукоизоляции при наименьших параметрах толщины и массы перегородки. Таким образом, ослабить уровень шума можно тремя способами:

• повысить массивность межкомнатных перегородок;
• применить в конструкции звукопоглощающие материалы;
• осуществить герметизацию предполагаемых путей проникновения звуковых волн.

Межкомнатные перегородки: конструкции и материалы

Конструкции перегородок подразделяются на две группы:

• однослойные;
• многослойные.

Однослойные стены, разделяющие внутреннее пространство дома, выполняют из различных плотных однородных строительных материалов, которые жестко связываются между собой раствором. Это может быть кирпич, блоки, пазогребневые плиты, керамзитобетон. Звукоизоляционные параметры каждого материала зависят, прежде всего, от массы, и чтобы обеспечить желаемый уровень данного показателя можно увеличить толщину стены. Однако такай подход повышает нагрузку на перекрытие и фундамент, уменьшает, пусть и незначительно, площадь помещения.

Если вспомнить физику, то звуковые волны, распространяясь, встречают на своем пути препятствие (перегородку) и отражаются либо преломляются. Пористые структуры способны поглощать волну, которая рассеивается в недрах материала. Поэтому предпочтение часто отдают многослойным перегородкам, состоящим, как минимум из двух–трех слоев.

В такой конструкции чередуются различные по структуре материалы: плотные и легкие. Они в значительной степени отличаются характеристиками и не связываются жестко между собой. Первые, например, представленные кирпичом или гипсокартонном, обладают большим коэффициентом отражения и выполняют звукоизоляционную функцию, вторые – мягкие (минвата) осуществляют звукопоглощение. Такой союз эффективен и создает оптимальные условия для защиты помещений от шума, поскольку один слой конструкции отражает звуковую волну, другой поглощает.

Для сравнения характеристик различных материалов используют такой показатель, как индекс звукоизоляции перегородок. СНиПом регламентируется звукоизоляция межкомнатных перегородок в одной квартире. Этот параметр составляет не менее 43 дБ.

Однако, как показывает практика, в последнее время значительно увеличилось количество мощных источников шума: домашние кинотеатры, кондиционеры, вытяжки и другая бытовая техника. Увеличение шумового фона не способствует комфортному проживанию и желательно обустроить межкомнатные перегородки, доведя индекс звукоизоляции конструкции хотя бы до 50 дБ.

Как сделать звукоизоляцию перегородки из гипсокартона

Гипсокартон является материалом, который хорошо проводит звук, поэтому толщину звукоизоляции рекомендуют делать не менее 15 см и многослойной. Работы начинают с установки каркаса под перегородку из металлического профиля: вертикальных стоек, направляющих, ребер жесткости и обшивают листами гипсокартона. С другой стороны обшивки монтируют аналогичный каркас, их независимая установка, не предусматривающая конструктивной связи, предотвратит образование звуковых мостиков с противоположными поверхностями перегородок.

Далее закладывают звукоизоляционный материал. Это могут быть изоляционные мембраны, пользующийся популярностью Изовер или привычная минеральная вата. И снова выполняется обшивка листовым материалом. При устройстве звукоизоляции стены из гипсокартона используют антивибрационную ленту, ее применение внесет свою долю в защитную функцию конструкции от шума.

Обработка гипсокартона антисептическими средствами и грунтовкой – важный шаг в процессе выполнения перегородок, он обеспечит надежность и долголетие нововозведенной межкомнатной стены. Дальнейшие работы связаны с шпатлеванием, затиркой и декоративной отделкой конструкции.

Выполняя звукоизоляцию каркасных перегородок, нашли применения и другие материалы. Ярким примером служит акустический триплекс Саундлайн-dB. Он представляет собою два гипсоволокнистых листа, они утяжелены и обладают высокой влагостойкостью. Каждый из них имеет 8-миллиметровую толщину, соединены они с помощью слоя специального герметика, характеризующегося эластичностью. Применяют материал для звукоизоляции перегородок каркасного типа.

Выбор материала для звукоизоляции перегородок деревянного дома

Древесина – традиционный и любимый материал российского застройщика. Поэтому огромное количество загородных домов строится из бревен и бруса. Что касается перегородок внутри строения, то из бревен их делают крайне редко, поскольку такая стена не только утяжеляет конструкцию всего дома, но и забирает часть полезной площади.

Делают их чаще всего каркасно-щитовыми, из бруса, из доски. Дерево хорошо проводит звуки, поэтому если не побеспокоится о звукоизоляции деревянных перегородок, то в соседнем помещении будет отчетливо слышен каждый звук, и мешать даже тихий скрип.

Самым распространенным и эффективным вариантом считается каркасная конструкция перегородок, состоящая из нескольких слоев, подобно пирогу. Для обшивки применяют деревянную вагонку, щиты, ДВП, гипсокартон, а в качестве внутреннего звукоизоляционного слоя – стекловолокно, минеральную вату и другие материалы.

Как сделать звукоизоляцию пазогребневых перегородок

Пазогребневые плиты  – еще один строительный материал, который часто используют в монтаже межкомнатных внутренних стен. Панели производят на гипсовой основе, сами по себе они обладают неплохим коэффициентом шумоизоляции – 42 дБ (при  8-миллиметтровой толщине изделия). Но все же этого недостаточно.

Дополнительную звукоизоляцию выполняют, используя материалы с шумопоглощающим эффектом. Это специальные мембраны, которые клеят на поверхность плиты, надежно фиксируя. Клеящим средством служит любой строительный герметик. Для повышения уровня защиты комнаты от шума мембрану крепят с обеих сторон перегородки. Таким образом, добиваются увеличения коэффициента звукоизоляции практически на 30 дБ.

В обеспечении шумоизоляции помещений первостепенную роль играет выбор материала и грамотное проведение соответствующего комплекса работ. Но не стоит забывать о том, что только звукоизоляция гипсокартонной или деревянной перегородки не даст нужного эффекта. Желательно провести мероприятия по звукопоглощающей обработке наружных стен, если в помещении есть окно выходящее на улицу, позаботиться о двухкамерном стеклопакете, хорошей регулировке фурнитуры.

stroikadialog.ru

Звукоизоляция межкомнатных перегородок

Конструкция межкомнатных перегородок

По конструктивным различиям и устройству перегородки для дома можно разделить на каркасные и цельностеклянные, подробнее о них – в следующей таблице:

	Тип	Каркасные перегородки	Цельностеклянные перегородки
	Устройство перегородок	Представляет собой прочный каркас, заполненный стеклом, комбинированным и глухим заполнением, включающим: ламинат, дерево, плиты ДСП и МДФ, пластик, гипсокартон и другие материалы.	Представляет собой очень тонкий каркас, предназначенный для соединения нескольких слоев светопрозрачного стеклянного заполнения.
	Особенности звукоизоляции	По типу звукоизоляции различают однослойные и многослойные конструкции. Высокий уровень звукоизоляции обеспечивается с помощью многослойных конструкций, включающих различные по плотности материалы без жестких связей между слоями.	Цельностеклянные перегородки обеспечивают более низкий уровень звукоизоляции сравнительно с каркасными, это компенсируется их отличным внешним видом. Поскольку стекло – плохой шумоподавитель, используются такие варианты: двойное остекление, двойные и тройные стеклопакеты с газовым заполнением, дополнительные уплотнители и фурнитура, обеспечивающая защиту от проникновения звуковых волн через площадь перегородки и ее контуры.
	Профиль для перегородок	Профиль может быть металлическим, деревянным или пластиковым. Его толщина зависит от конструктивных особенностей и предпочтений заказчиков. Стойки могут иметь декоративную поверхность или быть неокрашенными, закрытыми облицовочными панелями. Материал профиля гарантирует надежность и звукоизоляцию конструкции.	Узкий профиль производится из различных материалов и его толщина по боковым сторонам – около 30 мм, вверху и внизу – до120 мм. Тонкие незаметные профили делают конструкцию перегородок изысканной и прозрачной.
	Заполнение	В прозрачной части используют двойное остекление и стеклопакеты с применением уплотнителей и межрамных жалюзи. Возможно и глухое заполнение (металлы, пластик, ДСП, МДФ). В качестве звукоизолирующих заполнителей могут применяться: асбестовая или шлаковая вата, пенопласт, дифибрированная древесина, ткань. Более плотные материалы хуже поглощают звук, поэтому им специально придают шероховатость, складки и углубления.	Только стекло, чаще всего – закаленное и триплекс. По желанию клиента стекло может декорироваться различными способами, например при помощи пленочной технологии, пескоструя или витражных композиций.
	Толщина стекла	6 – 12 мм	8 – 12 мм
	Уровень звукоизоляции	до 50 дБ	до 34 дБ

При конструировании звукоизолирующих перегородок важно учитывать качество примыкания каркаса к стенам, полу и потолку. Для уплотнения используются специальные прорезиненные ленты, которые уменьшают возможность передачи акустических волн от соседних с перегородкой стен, перекрытий или оснований.

Конструкции перегородок могут предусматривать раздвижные или распашные входные группы, проложенные коммуникационные и информационные каналы. При проектировании входных дверей и коммуникационных каналов в перегородках стоит также позаботиться об их звукоизоляции.

Повышенная звукоизоляция может потребоваться в таких помещениях:

• рабочий кабинет;
• детская;
• спальная;
• комната пожилых родственников;
• кухня и столовая.

Рис. 1. Звукоизоляция межкомнатных перегородок способствую созданию требуемого уровня тишины в доме

Конструктивные типы звукоизоляционных перегородок

	Тип конструкции перегородки	Описание
	Стационарные	Неподвижно крепятся к основаниям помещения. Широко распространены и позволяют обеспечить наивысший уровень звукоизоляции.
	Трансформируемые	Перегородки временно устанавливаются в нужном месте и складываются в зону парковки при отсутствии надобности. Они оборудованы специальными уплотнителями и шумоизоляторами, более дорогостоящи, но мобильны.

Возможны и другие типы конструкций перегородок (раздвижные, подвесные), но они не широко распространены, так как в них сложнее обеспечить хорошую звукоизоляцию.

Перегородки с двойным остеклением в доме могут использоваться в качестве наружной мобильной стены из стекла, обеспечивая хорошую звукоизоляцию. Вы можете увидеть один из таких вариантов на видео:





Используя следующие ссылки, Вы можете ознакомиться с раздвижными, стационарными и мобильными перегородками для дома, узнать о различных типах конструктивного исполнения перегородок и их применении в разных интерьерах, подобрав оптимальный вариант:

Выбор типа

Выбор материала

Применение

ОфисныеДекоративныеТорговыеМежкомнатные

Вес и размеры звукоизоляционных перегородок

	Параметры	Минимальные	Максимальные
	Вес стекла	15 кг на кв. м	20 – 30 кг на кв. м
	Толщина стекла	6 мм	8 – 12 мм
	Толщина другого заполнения	8 мм	до 30 мм
	Толщина звукоизоляционного материала	30 – 50 мм	до 200 мм
	Вес звукоизоляционного материала	2-2,5 кг/м.кв.	4 – 6 кг/м.кв.
	Вес каркаса (в зависимости от материала)	3 г / см3	до 15 г / см3
	Толщина перегородки	6 см	до 30 см в зависимости от профиля и звукоизоляции
	Ширина модуля перегородки (для цельностеклянных)	не ограничена	до 1,5 м
	Ширина	не ограничена	не ограничена
	Высота	не ограничена	до 4 м

Достоинства и недостатки звукоизоляционных перегородок

	Достоинства	Недостатки
	Очень высокая звукоизоляция.	Более толстые конструкции сравнительно с обычными перегородками, однако особо это не изменяет условий их эксплуатации и не ухудшает внешний вид.
	Эстетичный внешний вид и светопрозрачность цельностеклянных перегородок.	На стеклянные перегородки нельзя повесить предметы – полки, крючки, вешалки. Но обычно в помещениях достаточно места для данных аксессуаров.
	Отменная прочность конструкций перегородок.	Более затратные в создании благодаря использованию дополнительных материалов, но они также повышают теплоизоляцию и отлично защищают от шума.
	Практичность в эксплуатации, легкость ухода, возможность красивого оформления и декора перегородок.
	Устойчивость к окружающим воздействиям среды, дополнительная теплоизоляция, невысокая масса перегородок и низкая нагрузка на фундамент и перекрытия.
	Экономия на строительстве капитальных стен и отсутствие необходимости затратных отделочных работ.

Стоимость звукоизоляционных перегородок

На цены межкомнатных перегородок влияют такие факторы:

• габариты перегородок, количество модулей или панелей;
• конструкция и тип перегородок;
• наличие входных групп в перегородках;
• стоимость профильной системы;
• виды стекла и отделка;
• стоимость звукоизоляционных материалов, уплотнителей;
• наличие комбинированных материалов;
• стоимость фурнитуры для перегородок;
• сложность установки.



Рис. 2. Чтобы обеспечить должный уровень тишины, может потребоваться звукоизоляция
не только межкомнатных перегородок, но и окон, а также балконных дверей

Минимальные сроки изготовления качественных звукоизоляционных перегородок составляют 14-21 день, в зависимости от их размера и конструктивной сложности. Звукоизоляция межкомнатных перегородок – способ создания комфортного пространства для жизни.

Звукоизоляция межкомнатных перегородок от нашей студии

Желая создать в своем доме комфорт, обеспечить покой и сосуществование людей с разными потребностями, значительно уменьшить посторонний шум и акустическую нагрузку в отдельных зонах, стоит обратить внимание на организацию звукоизолирующих перегородок. Наша студия изготавливает различные типы звукоизолирующих межкомнатных перегородок каркасного или цельностеклянного типа, предлагая своим заказчикам лучшие материалы и технологии производства. Изготовление и монтаж перегородок выполняется нами высококачественно и быстро с учетом финансовых возможностей наших клиентов.

artultra.ru

Звукоизоляция перегородок, устройство и материалы для шумоизоляции межкомнатных перегородок

Мы часто сталкиваемся с необходимостью разделить большое помещение на более мелкие. При этом едва ли не первостепенное значение для новообразованных комнат имеет акустическая обособленность. Разделение происходит путем возведения новых капитальных или временных стеновых конструкций – перегородок. Именно о них, а точнее о способах повышения звукоизоляции межкомнатных перегородок и пойдет речь далее.

С конструктивной точки зрения межкомнатные перегородки можно разделить на два класса: однослойные и многослойные.

Однослойные звукоизолирующие перегородки

Однослойные конструкции подразумевают использование какого-либо самонесущего относительно плотного строительного материала на жестком связующем (растворе). Это могут быть кирпичные, гипсолитовые, керамзитобетонные и даже железобетонные конструкции. Их звукоизоляционные характеристики определяются, прежде всего, массой и улучшаются примерно на 6 дБ при ее двукратном увеличении.

Пористость материала перегородки также играет роль в обеспечении ее звукоизоляционных качеств. Однако, как показывает практика, выигрыш за счет повышения пористости материала нивелируется потерями из-за снижающейся при этом массы конструкции. Поэтому, за редким исключением, такие перегородки обладают достаточно скромной звукоизоляцией.

Многослойные звукоизолирующие перегородки

Многослойные перегородки, как следует из названия, состоят из нескольких (минимум трех) чередующихся слоев жестких (плотных) и мягких (легких) строительных материалов. Плотные материалы (гипсокартон, кирпич, металл) проявляют здесь звукоизоляционные свойства и работают аналогично однослойным перегородкам: звукоизоляция тем выше, чем больше поверхностная плотность материала. Материалы легкого слоя выполняют звукопоглощающую функцию, т.е. структура материала должна быть такой, чтобы при прохождении сквозь нее звуковых колебаний последние ослаблялись за счет трения воздуха в порах материала.

Следует отметить низкую эффективность применения в звукоизоляционных перегородках таких материалов, как пенопласт, пенополиуретан или пробка. Это связано с тем, что для хороших звукоизоляционных материалов они имеют недостаточную плотность, а для причисления их к классу звукопоглощающих материалов – слишком низкое поглощение из-за отсутствия возможности продувания воздухом.

Самым распространенным вариантом многослойной перегородки является трехслойная каркасно-обшивная гипсокартонная перегородка. Ее звукоизолирующие характеристики зависят от большего числа факторов, чем у однослойной перегородки. Путей достижения необходимой звукоизоляции гипсокартонной перегородки всего три:

• Увеличение плотности материала жестких слоев
• Увеличение расстояния между крайними слоями, т.е. увеличение общей толщины перегородки.
• Заполнение внутреннего пространства перегородки слоями специального звукопоглотителя.

Самое главное, для реализации всего звукоизолирующего потенциала многослойных конструкций должно выполняться требование послойного прохождения звука через толщу перегородки. В идеале звуковая волна должна последовательно пройти сначала только через первый жесткий слой, затем только через мягкий, затем только через второй жесткий слой и т.д. На практике же, обязательное присутствие несущего каркаса приводит к тому, что звуковые колебания первого жесткого слоя передаются через общий каркас (или общий фундамент) на последний жесткий слой и переизлучаются им в защищаемое помещение. Таким образом, звуковая энергия по жестким элементам каркаса успешно минует специально заготовленные внутренние звукопоглощающие слои-ловушки, в результате чего реальная звукоизоляция многослойных конструкций оказывается значительно ниже рассчитанных теоретически значений.

Выбираем правильную звукоизоляционную перегородку

При выборе того или иного типа перегородки неизбежно возникает вопрос: какая из перегородок имеет лучшие характеристики по звукоизоляции при наименьшей толщине, массе и стоимости? Традиционный ответ звучит так:

Многослойные каркасные перегородки в качестве внутренних ограждающих конструкций предпочтительнее. При значительно меньшей массе (что очень важно для снижения нагрузок на перекрытия и фундамент) и толщине они имеют практически одинаковый, а иногда и больший, индекс изоляции воздушного шума (Rw), чем однослойные конструкции.

Таблица 1 Сравнение звукоизоляционных перегородок

Обратите внимание! Для изоляции межкомнатных “бытовых” шумов более предпочтительным является использование конструкции легкой перегородки толщиной 100 мм, имеющей уровень шумоизоляции, сопоставимый по величине со звукоизоляцией существенно более массивной и толстой стены толщиной 150 мм.

В нашей таблице для сравнения звукоизоляционных свойств перегородок мы используем индекс изоляции воздушного шума Rw. Несмотря на некоторые недостатки, он является очень удобным параметром для быстрого сравнения звукоизоляции различных конструкций перегородок между собой и с нормативными величинами звукоизоляции ограждающих конструкций. На территории Украины с 2013 года действует актуализированные современые нормы ДБН В.1.1-31:2013 “Захист територій, будинків і споруд від шуму”, согласно которым звукоизоляция межквартирной стены в жилом доме должна быть не менее 52 дБ (Rw), а перегородки между соседними комнатами одной квартиры – не менеe 43 дБ, а между клмнатой и санузлом – не менее 47 дБ.

В качестве  “санитарные нормы” данные цифры еще могут быть состоятельными, но для действительно комфортного проживания в условиях возросших уровней шума в современном жилье они явно недостаточны. Шумовой фон в квартирах, даже не считая мощных источников, типа систем домашних кинотеатров или Hi-End, за прошедшие десятилетия у нас в стране значительно вырос. В настоящее время практически в каждом доме и в каждой комнате имеется телевизор, телефон, магнитола, а в кухне и ванной комнате работают стиральная или посудомоечная машины, вытяжка, кондиционер и т.п. Домашний компьютер также вносит свой вклад в увеличение общего шумового фона.

Имеющийся опыт позволяет утверждать, что для современных условий индекс изоляции воздушного шума межкомнатной перегородки должен составлять не менее Rw = 50 дБ, а межквартирной стены – не менее Rw = 60 дБ. Только при таких нормативных значениях ограждающих конструкций можно реально говорить об акустическом комфорте. Однако даже стена с Rw = 60 дБ полностью не решит проблему звукоизоляции спальни, если сосед за стеной решил в ночное время посмотреть в своем домашнем кинотеатре новый боевик.

Интересно, что шум, проникающий с улицы через приоткрытые окна, вызывает гораздо меньшее раздражение, чем более слабые звуки: музыка, крики, смех, раздающиеся из соседней квартиры. Шум автотранспорта, как и раскаты грома обезличены, и за общим гулом не стоит злой воли конкретного человека, тогда как мешающий заснуть своим телевизором сосед за стеной – личность известная и явно неприятная… Поэтому внутридомовые шумы гораздо меньшей интенсивности хорошо вычленяются ухом и мозгом. Это обусловлено психофизиологическими особенностями человеческого слуха и психики, и в борьбе за акустический комфорт жилища с этим также приходится считаться.

Устройство звукоизоляционной перегородки

Ниже  рассмотрен состав конструкции звукоизолирующей перегордки, которая обладает максимальными акустичекми свойствами при минимально возможной на сегодняшней день толщине. Такие конструкция легко обеспечивают индекс изоляции воздушного шума от 56 до 62 дБ.

Прежде всего, это легкие каркасные перегородки на металлическом каркасе. Интерес представляет конструкция на акустическом профиле Виброфлекс-Wave толщиной 100 мм, обшитая с двух сторон листами акустического триплекса Саундлайн-dB и финишным листом гипсокартона. Здесь самое время рассказать о преимуществах акустического триплекса Саундлайн-dB и стоечного металлического профиля Виброфлекс-Wave.

Саундлайн-dB – уникальный звукоизолирующий листовой материал для обшивки каркасных перегородок, облицовок и подвесных потолков. В качестве основных его элементов использованы тонкие, но утяжеленные гипсоволокнистые листы (ГВЛВУ). При этом два слоя ГВЛВУ физически соединяет, но акустически разделяет слой специального герметика. Основные комплектующие для данного продукта – утяжеленные листы ГВЛ толщиной 8 мм эксклюзивно производиит концерн Knauf. А производство второго основного компонента акустического триплекса – эластичного герметика налажено на мощностях ПСК Акустик Групп.

Жесткая склейка (16мм)      Эластичная склейка (8+8мм)

Акустический триплекс Саундлайн-dB применяется для облицовки каркасных звукоизолирующих конструкций. Это тот сегмент рынка, на котором последние годы конкурирующими организациями активно продвигаются такие продукты, как гофрокартоны с песком типа плит PhoneStar или Соноплат, а также тонкие минерально-синтетические мембраны типа Tecsound. При розничной цене 10 евро за квадратный метр триплекс Саундлайн-dB ощутимо дешевле вышеуказанных “специальных” материалов. И что самое главное, акустическая эффективность листов Саундлайн-dB действительно подкреплена многочисленными тестами, проведенными как инженерами Акустик Групп, так и независимыми испытательными центрами.

Поэтому, если во главу угла становится задача достижения максимальной звукоизоляции при минимальной толщине – акустический триплекс Саундлайн-dB является ее лучшим решением.

Как известно, стандартные П-образные стоечные профили ограничивают звукоизоляцию конструкции за счет передачи звуковых вибраций через профиль с одной стороны перегородки на другую. Для повышения звукоизолирующих свойств вместо профиля 100 мм часто применяют два независимых каркаса по 50 мм. Но если при малых высотах это просто несколько повышает стоимость и сложность конструкции перегородки, то для помещений высотой более 3 метров применение подобных конструкций становится просто не возможным из-за недостаточной жесткости каркасов толщиной 50 мм.

При помощи профилей Виброфлекс-Wave становится возможным акустически эффективное устройство звукоизолирующих перегородок на одном (едином) каркасе. Наличие в каждом Wave-профиле линейного элемента упругости позволяет акустически «развязать» листы обшивки, “выходящие” в соседние помещения. За счет этого, при прочих равных, звукоизоляция перегородки возрастает на 2-3 дБ. По своим прочностным свойствами профиль Виброфлекс-Wave не уступает обыкновеному П-образному стоечному профилю 100 мм, а его замена в конструкции перегородок не влияет ни на какие прочие параметры, кроме роста звукоизоляции.

При условии заполнения внутреннего пространства звукопоглощающими плитами Шуманет-БМ или ЭКО перегородка на каркасе Виброфлекс-Wave, обшитая с двух сторон листами акустическго триплекса Саундлайн-dB и финишными листами гипсокартона обеспечивает индекс изоляции воздушного шума Rw = 59 – 61 дБ!

Это не только прекрасно подходит для межкомнатных стен, но даже может применяться в качестве межквартирной перегородки для самых требовательных заказчиков. Такая конструкция имеет толщину 158 мм. Для тех, кому нужно сделать тоньше – есть вариант на профиле 50 мм, который обеспечивает тоже весьма неплохую для межкомнатной перегородки изоляцию – Rw = 56 дБ при толщине 108 мм.

Общий эффект звукоизоляции перегородки также зависит и от выбора материала среднего слоя. Главный критерий выбора такого материала – величина его безразмерного коэффициента звукопоглощения α_w, значения которого могут колебаться от 0 до 1. Чем ближе значение α_w к единице, тем выше звукопоглощающая способность материала. Для получения максимального эффекта рекомендуется выбирать материалы с α_w не менее 0,8. Так, например, специальный звукопоглощающий материал – акустическая минеральная плита класса премиум Шуманет-БМ имеет значение α_w = 0,95.

Толщина поглощающего слоя должна составлять не менее 50% внутреннего пространства перегородки и быть не тоньше 100 мм (естественно, что при толщине каркаса 50-75 мм можно применить только один слой звукопоглотителя толщиной 50 мм).

Для достижения заявленных показателей звукоизоляции перегородок принципиальную важность имеет точность монтажа таких конструкций. Элементы каркаса, связанные с боковыми стенами и перекрытиями, должны быть изолированы упругими прокладками Вибростек-М, а стыки после установки заделаны герметиком Акуфлекс-ВС, чтобы исключить косвенную передачу звука. Подробные схемы устройства данных перегородок с перечнем необходимых для этого элементов приведены в Альбоме инженерных решений Акустик Групп.

Видео-инструкция по монтажу звукоизолирующей перегородки:

www.shumanet.ua

Улучшение звукоизоляции перегородок

Типы перегородок

По своей конструкции перегородки можно раз­делить на два вида: однослойные и многослойные.

В однослойных конструкциях используют какой-либо плотный строительный материал на жестком свя­зующем (растворе). Это могут быть как кирпичные, керамзитобетонные или гипсолитовые, так и железо­бетонные перегородки, где бетон выполняет функцию и конструктивного материала, и связующего одновре­менно. При том, что в одной перегородке возможна комбинация нескольких материалов, все же определя­ющим будет наличие только плотных материалов (при условии жестких связей между всеми элементами кон­струкции). В качестве примера можно привести стену из пемзобетонных блоков на цементно-песчаном раст­воре, облицованную кирпичом.

Звукоизоляционные характеристики таких конст­рукций определяются, в первую очередь, их массой и улучшаются примерно на 6 дБ при двукратном уве­личении массы стены. Также в обеспечении звукоизо­ляционных качеств перегородки играет роль порис­тость использованного в ее производстве материала. И все же, как показывает практика, выигрыша за счет повышения пористости материала получить по боль­шому счету не удается из-за более существенных по­терь звукоизоляции при соответственно уменьшаю­щейся при этом поверхностной плотности такого материала.

Как и следует из их названия, многослойные пе­регородки включают в себя несколько (минимум два) чередующихся слоев жестких (плотных) и мягких (легких) строительных материалов. Такие плотные материалы, какгипсокартон, кирпич, металл, прояв­ляют здесь звукоизоляционные свойства и работают аналогично однослойным перегородкам: звукоизоля­ция тем выше, чем больше поверхностная плотность материала. Материалы легкого слоя являются «звуко- поглотителями», т. е. структура материала должна быть такой, чтобы при прохождении сквозь нее зву­ковых колебаний последние за счет трения воздуха в порах материала ослабевали. Довольно невысокую эффективность показывают в звукоизоляционных перегородках такие материалы, как пенопласт, пено­полиуретан или пробка. Связано это с тем, что для хороших звукоизоляционных материалов они не от­личаются достаточной плотностью, а для причисле­ния их к классу звукопоглощающих материалов — слишком низкое поглощение, в связи с отсутствием возможности продувания воздухом.

Звукоизолирующие качества трехслойных вариан­тов многослойных перегородок (типичный пример — каркасно-обшивная гипсокартонная перегородка) зависйт от большего числа факторов, нежели звуко­изоляция однослойной перегородки. Увеличение плотности материала жестких слоев, увеличение рас­стояния между крайними слоями (т. е. увеличение общей толщины перегородки) и заполнение внутрен­него пространства слоями специального звукопоглотителя — это и есть основные пути достижения зву­коизоляции нужного уровня.

Если вы задались целью реализации всего потен­циала многослойных конструкций, то от вас потре­буется выполнение требований послойного прохож­дения звука через толщу перегородки. Дело в том, что в идеале звуковая волна должна сначала последова­тельно пройти только через первый жесткий слой, потом только через мягкий, потом только через вто­рой жесткий слой и т. д. Обязательное присутствие несущего каркаса на практике приводит к тому, что звуковые колебания первого жесткого слоя переда­ются через общий каркас на последний жесткий слой и затем «переизлучаются» им в защищаемое помеще­ние. В результате звуковая энергия по жестким эле­ментам каркаса благополучно минует специально за­готовленные внутренние звукопоглощающие слои- ловушки, а реальная звукоизоляция многослойных конструкций оказывается значительно ниже предпо­лагаемого уровня.

После рассмотрения звукоизолирующей способ­ности данных типов перегородок неизбежно встает вопрос о том, какой тип перегородок отличается луч­шей звукоизоляцией при наименьшей толщине, мас­се и цене. Иными словами: какой тип перегородок наиболее выгоден по соотношению «цена/качество»? Большинство специалистов скажут, что многослой­ные каркасные перегородки в качестве внутренних ограждающих конструкций будут предпочтительнее. При ощутимо меньшей массе (что чрезвычайно важ­но для снижения нагрузок на перекрытия и фунда­мент) и толщине они обладают практически одина­ковым (а порой и большим) индексом изоляции воз­душного шума (Rw), нежели однослойные аналоги.

И все же здесь не следует забывать, что такое ин­декс изоляции воздушного шума. Rw — это некая ус­редненная величина, которая позволяет быстро и достаточно объективно сравнивать звукоизоляцион­ные характеристики строительных конструкций в от­ношении изоляции так называемых бытовых шумов (звуки голоса, работающего телевизора, звонка теле­фона или будильника, дребезга посуды).

Что же касается таких источников шума, как со­временные музыкальные центры с низкочастотными системами, домашние кинотеатры, оснащенные саб­вуферами, и тому подобная техника, выбор конструк­ции перегородки, основанный только на значении индекса Rw, будет неверным. Впрочем, как и вся си­стема нормирования звукоизоляции строительных конструкций, которая призвана регламентировать параметры их изоляции в частотном диапазоне от 100 Гц и выше. И это при том, что сегодня почти у любой качественной системы звуковоспроизведения частотный диапазон начинается с 20—50 Гц.

Значения индексов изоляции воздушного шума (Rw) гипсокартонная перегородка (Rw = 48 дБ) пре­восходит кирпичную стенку (Rw = 45 дБ) на 3 дБ. При этом обе конструкции практически равны по толщи­не: для кирпичной стены без штукатурки это значе­ние равно 120 мм, а для гипсокартонной перегород­ки — 125 мм. На частотах до 200 Гц звукоизоляция кирпичной стены превосходит звукоизоляцию пере­городки из гипсокартона. И, надо признать, данная закономерность справедлива практически для всех однослойных и многослойных конструкций, одина­ковых по толщине. В то же время в области средних частот звукоизоляция многослойных конструкций может значительно превышать изоляцию однослой­ных перегородок, за счет чего и происходит рост ин­декса Rw.

Так что при выборе конструкции внутренних пе­регородок важно четко представлять, для изоляции каких типов шумов и от каких источников предна­значены данные конкретные перегородки.

Звукоизоляционные характеристики

И все же, несмотря на имеющиеся недостатки ин­декса изоляции воздушного шума Rw, он все-таки яв­ляется достаточно удобным параметром для быстро­го сравнения звукоизоляции различных конструкций перегородок между собой и с нормативными величи­нами звукоизоляции ограждающих конструкций.

В России попрежнему действует СНиП И-12-77 «Защита от шума», а в Москве с 1997 года действуют дополняющие и уточняющие МГСН 2.04 — 97 «До­пустимые уровни шума, вибрации и требования к зву­коизоляции в жилых и общественных зданиях». При том, что в МГСН введено деление зданий по катего­риям комфортности (А, Б, В), в отношении требова­ний к звукоизоляции стен и перегородок принципи­альных изменений в этой сфере не произошло. К при­меру, требование нормативной изоляции воздушного шума межкомнатными перегородками вне зависимо­сти от класса жилья осталось на уровне Rw = 43 дБ (как и 25 лет назад), а требование к индексу изоляции воздушного шума межквартирной стены ужесточилось всего на 2 дБ, и то только лишь по отношению к зда­ниям с высококомфортными условиями (категории А). Получается, что индекс изоляции воздушного шума межквартирной стены в таком здании должен состав­лять как минимум Rw=54 дБ, против Rw = 52 дБ, обя­зательных ранее для жилых зданий любого типа. При этом шумовой фон в квартирах (даже не беря в расчет такие мощнейшие источники, как кинотеатры или аппаратуру класса Hi-End) за прошедшие десятиле­тия вырос, и очень значительно. На данный момент практически в каждом доме и в каждой комнате име­ется телевизор, музыкальный центр, телефон, а в кух­не и ванной комнате работают стиральная машина, вытяжка, сплит-система. Компьютер, кстати говоря, также вносит свой вклад в увеличение общего шума.

Как показывает опыт, для современных условий ин­декс изоляции воздушного шума межкомнатной пере­городки должен составлять как минимум Rw = 52 дБ, а межквартирной стены — как минимум Rw = 62 дБ. Лишь при таких нормативных значениях ограждаю­щих конструкций можно достичь акустического ком­форта. И все-таки даже стена с Rw = 62 дБ не решит проблему звукоизоляции спальни в полной мере, если сосед решил посмотреть в своем кинотеатре фильм с приличным уровнем звука. Из практики видно, что средний уровень звука при просмотре фильма в до­машнем кинотеатре составляет LA = 90 дБА. А это означает, что в помещении спальни уровень шума будет равен LA = 30 дБА. Несмотря на то, что приве­денное значение примерно соответствует предель­ному значению ночных норм по уровню шума в жи­лых помещениях (ЬАпред = 30 дБА), для того чтобы действительно можно было говорить о чуть слыш­ном или о вообще неслышном звуке, уровень шума в комнате не должен превышать LA = 20 дБА или чуть больше.

Стоит отметить, что шум, который проникает с ули­цы (в первую очередь от автотранспорта) и существен­но (более чем на 6 дБА) превышает шум от соседей, вызывает меньшее раздражение, чем более слабые зву­ки: крики, смех, музыка и т. п. Такая ситуация обус­ловлена психофизиологическими особенностями че­ловеческого слуха, и в борьбе за акустический комфорт жилища это также приходится учитывать.

Итак, есть смысл выяснить, какие именно конст­рукции внутренних перегородок с индексом изоля­ции воздушного шума не менее 50 дБ можно выбрать. В первую очередь это легкие каркасные перегородки с обшивкой из гипсокартонных или гипсоволокнис- тых листов. В данном контексте, с точки зрения шумоизоляции применение листов ГВЛ более предпоч­тительно. Во-первых, они обладают более высокой (почти в 1,5 раза) поверхностной плотностью. Во-вто- рых — из-за технологии производства данный мате­риал отличается более высокими внутренними поте­рями (т. е. является менее звонким). Но из-за более сложной технологии конечной отделки подавляющее большинство строителей, отдает предпочтение ис­пользованию ГКЛ.

Если вы хотите получить высокий уровень шумо­изоляции, рекомендуется использовать два независи­мых каркаса, на каждый из которых монтируются внешние слои обшивки. Плюс к этому элементы кар­каса, связанные с перекрытиями и боковыми стена­ми необходимо изолировать упругими прокладками, чтобы исключить косвенную передачу звука.

Помимо всего прочего общий шумоизоляционный эффект зависит и от выбора материала среднего слоя. Основной критерий выбора такого материала — это величина его безразмерного коэффициента (или NRC — коэффициент звукопоглощения, усреднен­ный по частотам). Значения NRC могут колебаться от 0 до 1. Чем ближе значение NRC к единице, тем звукопоглощающая способность материала будет выше. Для получения максимального эффекта луч­ше всего выбирать материалы со значением NRC 0,8 и выше. Например, специальный звукопоглощающий материал — минеральная плита «Шуманет-БМ», име­ет значение NRC = 0,9. Толщина поглощающего слоя должна составлять 50% (и более) внутреннего про­странства перегородки и быть не тоньше 100 мм.

Для справки: индекс изоляции воздушного шума каркасно-обшивной перегородки из двух листов ГВЛ 12 мм на каждом из двух независимых каркасов тол­щиной по 50 мм, с воздушным промежутком между каркасами 10 мм, составляет порядка Rw = 53 дБ. При этом внутреннее пространство заполняется звукопо­глощающей ватой толщиной 100 мм и общая толщи­на конструкции составляет 160 мм.

Кирпичные перегородки, выполненные из пол­нотелого красного кирпича, оштукатуренные с двух сторон, имеют следующие значения индекса шумо­изоляции: стена в два кирпича (толщина со штука­туркой 530 мм) — Rw = 60 дБ; стена в один кирпич (толщина со штукатуркой 280 мм) — Rw = 54 дБ; сте­на в полкирпича (толщина со штукатуркой 150 мм) — Rw = 47 дБ;

Получается, что для изоляции бытовых шумов бо­лее предпочтительно использовать легкие перегород­ки из ГВЛ толщиной 160 мм, с уровнем шумоизоля­ции, сопоставимым по величине с аналогичным па­раметром более массивной стены толщиной 280 мм (в один кирпич).

ru-stroyka.com
