Дюбель-гвоздь «быстрый монтаж»

Продолжаем разбираться с различными видами крепежа и сегодня рассмотрим дюбель-гвозди. Этот вид крепежа становится все популярнее, еще его называют «быстрый монтаж».

А все потому, что для закрепления детали в кирпиче-бетоне не требуется крутить саморез отверткой, тут все гораздо проще — вставил дюбель-гвоздь через закрепляемую деталь в просверленное отверстие и забил молотком. Монтаж осуществляется очень быстро, гораздо удобнее, чем если бы вы крепили старым дедовским способом «саморез в дюбель».

Где применяют такой крепеж

Первый, самый популярный способ — крепление плинтусов. Если вы делаете ремонт, клеите обои и прочее, то наверняка будете прибивать плинтуса с стенке. Современные плинтуса очень разнообразные(с кабель-каналом или без него), отверстия для гвоздей вы должны будете сделать сами. К слову сказать, их можно сделать этим же буром для перфоратора.

Как крепить с помощью «быстрого монтажа» — нарисовано даже на коробке.

Монтаж плинтуса с помощью дюбель-гвоздей очень прост, удобен и быстр, что немаловажно.

  • Приставляете плинтус к стене, выравнивает его
  • Перфоратором сверлите прямо через плинтус дырочки в стене
  • Затем вставляете через плинтус дюбель-гвоздь и забиваете его молотком до самого бортика

По размеру — лучше использовать размер 6*40, сверлить отверстие буром на 6 мм. Гвоздь с «грибком» будет держать плинтус крепче, чем потайной, однако потайной держит тоже не слабо, а если учесть, что плинтуса чаще всего пластиковые, то особо и не нужно заморачиваться на крепости. Поэтому вполне хватит обычного потайного варианта.

Виды и размеры

Дюбель-гвозди бывают 2 видов: с потайным бортиком и так называемый»грибок». Фото:

Грибок имеет большую юбочку, прижимает сильнее. А потайной соответственно меньший бортик, им удобно крепить не только плинтуса, а можно использовать как обычные дюбеля с саморезами — повесить полку, гардину и прочее.

В общем, используйте «быстрый монтаж» там, где нужно что-то прикрепить к бетонной или кирпичной поверхности.

Самый часто используемый размер 6*40 мм

6*60
6*80
8*60
8*80
8*100
8*120

Бур для перфоратора подбирайте исходя из диаметра дюбель-гвоздя.

Видео — крепление плинтуса на дюбель-гвоздь

То есть крепеж бывает различной длины и диаметра. Вы сможете выбрать оптимальный размер под свои нужды.

Кстати, на самом гвозде имеется разъем для крестовой отвертки, это сделано для возможности демонтажа конструкций (выкручивать). Поэтому при монтаже даже не думайте его закручивать, а просто забивайте молотком.

Крепление с помощью «быстрого монтажа» надежно и быстро. Лично я уже совсем не пользуюсь обычными пластиковыми дюбелями, у меня всегда под рукой есть самые ходовые размером 6*40 мм.

Еще статьи по теме:

bezhelme.ru

Как крепить дюбель - крепление с помощью дюбелей

Сегодня существует огромное количество крепежных элементов, которые позволяют выполнять установку тех или иных предметов. Одним из наиболее популярных крепежей является дюбель. Это специальный элемент, который имеет большое количество разновидностей. Теперь рассмотрим самые популярные виды дюбелей и узнаем, как крепить дюбель.

«Быстрый монтаж»! Дюбель-гвоздь

Дюбель-гвоздь

Дюбель-гвоздь имеет другое распространенное название «быстрый монтаж». Его популярность связана, главным образом, с тем, что для закрепления нет необходимости использовать отвертку и закручивать саморез. В данном случае все гораздо проще. Предварительно высверливается отверстие в кирпиче/бетоне, затем в него вставляется дюбель-гвоздь и забивается молотком. Монтаж тех или иных предметов на данный вид самореза выполняется очень быстро и легко. Где же используют его чаще всего?

Очень часто его применяют для монтажа плинтуса. В большинстве случаев плинтуса уже имеют необходимое количество отверстий. Отверстие следует сделать только в стене, на предварительно отмеченных местах. Очень важно то, что монтаж плинтусов с помощью дюбель-гвоздя очень удобен, быстр и прост. Когда все отверстия готовы, то в отверстия, имеющиеся на плинтусе, вставляется дюбель-гвоздь, который молотком забивается до самого бортика. Что касается размера, то для плинтусов лучше всего использовать дюбель-гвозди 6×40, а бур для сверления отверстия 6 мм. Лучше всего использовать дюбель с грибком. Потайная шляпка не обеспечит необходимой стабильности в отличие от грибка. Однако для пластиковых плинтусов достаточно будет и потайной шляпки.

С грибком

Следует отметить, что дюбель-гвоздь имеет разные виды и размеры. Как говорилось выше, дюбель-гвоздь имеет потайную шляпку и шляпку по форме грибка. У потайного – бортик небольшой, грибок в свою очередь прижимает значительно сильнее. Размеры дюбель-гвоздя такие:

  • 6×40.
  • 6×60.
  • 6×80.
  • 8×60.
  • 8×80.
  • 8×100.
  • 8×120.
Размеры дюбель-гвоздя

Что касается выбора бура для сверления отверстия, то его следует выбирать непосредственно под диаметр и длину выбранного вами дюбель-гвоздя.

Обратите внимание! Гвоздь в данном дюбеле имеет шляпку с прорезями для крестовой отвертки. Это сделано с той целью, чтобы при необходимости осуществить демонтаж. Он не приспособлен к тому, чтобы его закручивали, его нужно просто забить молотком.

Устройство дюбеля «бабочка» и его монтаж

Дюбель-бабочка

Дюбель-бабочка крепежное устройство, которое напоминает по форме бабочку. В процессе закручивания дюбель сжимается, благодаря чему специальные лапки прижимаются к задней стенке гипсокартона. Одно из преимуществ данного крепежа в том, что достигается увеличение площади давления, образующегося при подвешивании предмета. Другими словами, специфическая форма дюбель-бабочка равномерно распределяет всю образовавшуюся нагрузку на гипсокартон. Следует выделить несколько конструктивных особенностей:

  • Используется для монтажа одинарного листа гипсокартона и двойного соответственно. Дюбель-бабочку можно использовать и для крепления ДСП, ГВЛ и других листовых строительных материалов, которые подходят по толщине.
  • Продаются в комплекте с саморезом по длине и типу резьбы. Однако если по каким-то причинам он не подходит, можно заменить его другим видом самореза.
  • Часть дюбеля, которая находится внутри листа гипсокартона, не прокручивается вокруг своей оси. Это достигается благодаря ребристой поверхности элемента.
  • Внутренняя резьба на дальней головке способствует зажиму и складыванию. А наличие специальных внутренних лапок, которые закреплены к этой головке, обеспечивают большую жесткость, когда дюбель-бабочка закручен.
Монтаж дюбеля-бабочки

Крепление данного дюбеля осуществляется достаточно просто и надежно. Для этого достаточно несколько минут. Последовательность монтажа следующая:

  1. Там, где планируется организовать крепление, делается отметка карандашом.
  2. Дрелью выполняется отверстие. Оно должно быть такой глубины, чтобы пластмассовый дюбель вошел полностью.
  3. После на саморез одевается крепеж. Это может быть просто кронштейн, крючок, специальная пластина, зажим и так далее.
  4. На последнем этапе в дюбель до самого упора закручивается саморез. В процессе закручивания пластмассовый дюбель за листом гипсокартона складывается. Это можно почувствовать в процессе его закручивания. Чтобы проверить прочность, следует слегка потянуть дюбель на себя. Но аккуратно, чтобы не вырвать его.

В некоторых случаях бывает проблематично использовать дюбель-бабочку. Это связано с тем, что пространство между гипсокартоном и стеной очень маленькое. В таком случае в стене необходимо просверлить небольшое отверстие. Это позволит без особых проблем закрутить саморез в пластмассовый дюбель. Этот метод позволит избежать использования длинного дюбеля и самореза, чтобы закрепить его к стене. Так, подвешиваемая конструкция будет надежно держаться на гипсокартоне.

Крепление дюбеля молли

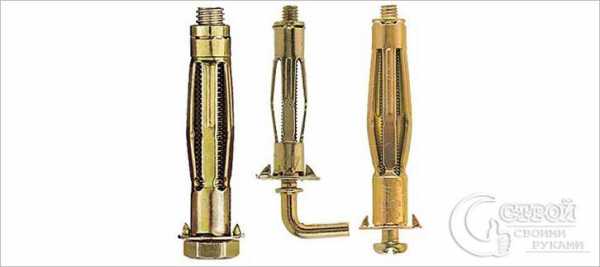

Дюбель Молли

Данный вид дюбеля также имеет некоторые особенности в монтажа. Сверлом на восемь миллиметров просверливается отверстие. Затем в гипсокартон вставляется дюбель, который имеет бортик с двумя зубцами и плотно придавливается. Такое действие предотвратит прокручивание анкера, когда он будет фиксироваться. После этого винтом, который идет в комплекте, при помощи шуруповерта или отвертки дюбель прикручивается вплотную к гипсокартону. В этом случае, центральная часть втулки скручивается, тем самым обеспечивая отличную фиксацию предмету, который будет закреплен.

Монтаж дюбеля Молли

Дюбель молли имеет ряд преимуществ, например:

  • Имеет способность выдерживать нагрузки до 35 килограмм.
  • Шуруп и дюбель продается в комплекте.
  • При необходимости можно осуществить демонтаж конструкции.

В свою очередь, имеет один весомый недостаток, а именно высокую цену. Однако дюбель молли для гипсокартона идеальный вариант!

Дюбеля для гипсокартона

С особой внимательностью необходимо относиться к выбору и соответственно монтажу дюбелей для гипсокартона. Чтобы на гипсокартоне закрепить полку или шкафчик вам потребуются специальные дюбеля. Их выбор во многом будет зависеть от веса подвешиваемой конструкции. Если осуществить неверные расчеты, то существует большой риск, что конструкция попросту упадет.

Один из самых распространенных видов дюбелей это дюбель-пробка. Он состоит из двух частей, а именно из пробки и дюбеля соответственно. В большинстве случаев его применяют для креплений тех или иных предметов в бетонной стене. Распорная его часть состоит из нейлоновых трех секций. В секции хвоста располагается проходное отверстие. Именно оно значительно облегчает завинчивание, а также хороший ход шурупа в процессе его закручивания. Благодаря распиранию, которое осуществляется одновременно с трех сторон, обеспечивается надежное удержание дюбеля в стене. В некоторых случаях дюбель-пробку можно использовать и для крепления в гипсокартоне. Однако, как рекомендуют специалисты, лучше не рисковать. Хотя некоторые и считают дюбель-пробку универсальным крепежом, лучше всего использовать специальный дюбель-гвоздь. В целом же все специализированные дюбеля для гипсокартона имеют одно основное различие – гарпунный распорный принцип. Именно он обеспечивает качественное крепление конструкции. Все дюбеля для гипсокартона можно разделить на две группы:

  1. Разжимающиеся.
  2. Проходные.

Пружинный проходной

Прижимной проходной Молли

Проходные дюбеля практичны в тех случаях, когда крепление следует осуществить в потолке, например, при монтаже люстры. Пружинный проходной дюбель имеет металлический стержень с резьбой, пружинный механизм, а также складные стопорные крылья. В процессе его монтажа внутри гипсокартонной конструкции пружинный механизм раскрывается при воздействии на него стопорным крюком-крылом. Так образовывается надежное крепление. При этом другой конец пружинного дюбеля может иметь различную форму: в виде кольца, штанги, винта и т. п. На выбор формы непосредственно влияет предмет, который будет подвешиваться. Такой механизм практичен и в тех случаях, когда гипсокартон облицован керамической плиткой.

Дюбель саморез

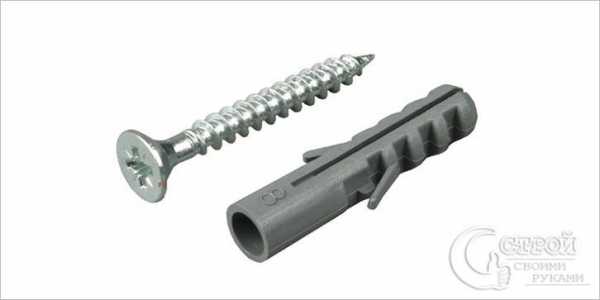

Дюбель и саморез

Данный вид дюбеля для гипсокартона выполняется из двух разных материалов:

  1. Нейлон марки ТТ22.
  2. Металлический DRIVA.

Как правило, их используют в тех случаях, когда требуется осуществить крепление на однослойный или многослойный гипсокартонный лист. При этом он может иметь декоративное покрытие и изоляцию на внутренней стороне. Дюбель саморез имеет главное отличие между собой – это размер. Осуществляя его выбор, вам следует убедиться в том, что он не будет торчать с другой стороны. Что касается дюбель самореза DRIVA, то он производится из сплава алюминия и цинка. Примечателен тот факт, что для их крепления нет необходимости предварительно просверливать отверстие в гипсокартоне. Конец такого дюбеля оборудован собственным сверлом. Они очень легко вкручиваются в гипсокартон, обеспечивая надежное крепление. Они могут выдержать достаточно большой вес того или иного предмета. Сам же дюбель закручивается при помощи простой отвертки или шуруповерта.

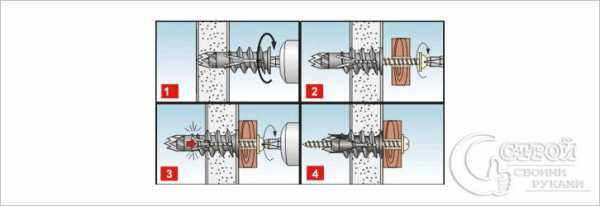

Монтаж дюбеля, самореза
Обратите внимание! Если толщина листа превышает 15 миллиметров, тогда предварительно рекомендуется просверлить тонкое отверстие.

Дюбель зонтик

Своей формой напоминает зонт. Дюбель-зонтик обеспечивает надежный упор. Раскрывается он в пространстве за плитой. Особой популярностью пользуется для креплений предметов в потолке. Например, его можно использовать для крепления люстры. Чтобы его установить вам потребуется предварительно просверлить отверстие в гипсокартоне. Благодаря его полному раскрытию организовывается равномерное распределение нагрузки на всю площадь. Вот последовательность монтажа дюбель-зонтика:

  • Первым делом необходимо высверлить отверстие гипсокартонном потолке. Отверстие должно быть немного больше диаметра самого дюбеля. Это важное требование, так как в момент крепления есть риск повредить лист.
  • После следует закрутить дюбель в гипсокартон. Делать это нужно осторожно, чтобы последний виток не прокрутился в гипсокартоне.
  • На следующем этапе прикрепляется сам предмет, а образовавшееся отверстие возле крепежа можно замазать специальной замазкой. Желательно если это будет акриловая шпатлевка, так как она обладает резиновой основой, что предотвратит растрескивание.

Итак, мы рассмотрели с вами самые распространенные виды дюбелей, которые применяются для крепления предметов в гипсокартоне и не только. Если вы хотите чтобы подвешиваемый вами предмет держался прочно, вам следует осуществлять тщательный выбор крепежа. Будем рады вашим комментариям. Возможно, вы знаете еще некоторые виды дюбелей, которые можно использовать для крепления предметов в гипсокартоне.

stroysvoimirukami.ru

Как подобрать дюбель для разных поверхностей?

При выборе дюбелей стоит обращать внимание, что при горизонтальном крепеже в кирпичную, бетонную стену, необходимо использовать дюбель, диаметром от шести до десяти мм и глубиной крепления от 30 до 50 миллиметров.

Для крепежа тяжелых предметов глубина крепление должно быть не менее 100 мм. При высокой степени нагрузки вниз, то есть при вертикальном крепеже, дюбель должен иметь распорные усы, а также поперечные насечки.

Очень важно, чтобы отверстие, в которое будет входить дюбель, соответствовало диаметру самого дюбеля, крепление должно осуществляться с некоторым усилием. Для надежности можно смазать дюбель клеем ПВА.

Полипропиленовый распорный дюбель с усами используется для крепления различных элементов универсальными шурупами или саморезами. Такой дюбель максимально подходит для использования в бетоне, камне, кирпиче.

Распорный дюбель типа «ежик» применяется для крепления любых элементов в бетонную стену.

Дюбель для крепления гипсокартона может быть металлическим или пластмассовым. Применять его можно для монтажа различных элементов в мягких материалах таких, как гипсоволоконные или гипсокартонные листы.

Дюбель-гвоздь используется для монтажа металлических профилей, окон, рек обрешётки, бруса, фанеры, плинтусов, кабель-каналов. Применять такой дюбель можно для крепления в камень, бетон, кирпич.

Нейлоновые стандартные дюбели используются с саморезами от 2 до 16 миллиметров. Такой крепеж годится для любой стены, удерживает тяжелые предметы благодаря наличию направленных усов, при дополнительном расклинивании саморезом дюбель прочно крепится в отверстие в стене.

Рамный дюбель, длиной 60 до 360 миллиметров используется для крепления в щелевы, поверхностях и мягких материалах. Распорная часть дает надежное сцепление между перемычками в пустотелых материалах. Чаще всего этот вид дюбеля применяют для крепления дверных и оконных коробок, теплоизоляция, обшивки.

Юстировочный, или дистанционный дюбель применяют для крепления обрешётки к любым поверхностям.

Нейлоновый универсальный дюбель предназначен для крепления предметов к пустотелым стенам, а также к основам, где есть пустотелые пространства. Служит для надежного крепления деревянных брусков, металлических реек, подвесных потолков, дверных и оконных проемов, облицовочных плит и обрешётки.

Металлический дюбель бабочка применяют для крепления гипсокартона. Дюбель выдерживает большие нагрузки, при вкручивании саморезов пластины расходятся в стороны и надежно прижиматься к опорным поверхностям.

Для крепления объемной теплоизоляции применяют специальные дюбели, которые называются «дюбель для крепления термоизоляции». Крепление можно осуществлять в бетонную, кирпичную стену без использования шурупов и гвоздей.

www.remotvet.ru

сортамент, размеры, инструкция по монтажу, фото

Для крепления к кирпичным стенам мебели, картин или других предметов используются дюбеля, так как они способны выносить большие нагрузки. Чтобы крепеж надежно удерживался в основании, необходимо правильно подобрать его тип и размер в зависимости от сортамента кирпича или бетона. Если применять дюбель не по назначению, он может не выдержать нагрузки и выпасть из отверстия.

Оглавление:

  1. Разновидности крепежа
  2. Рекомендации специалистов
  3. Пошаговое руководство по монтажу
  4. Для чего нужен строительный пистолет?

Виды дюбелей и их особенности

1. Внешне дюбель похож на пробку, имеет цилиндрическую форму с полостью. При вкручивании винта его корпус расширяется и упирается в стенки отверстия. Наиболее распространенными являются нейлоновые и полиэтиленовые распорные дюбеля. Чтобы шуруп или гвоздь не провалился внутрь, крепеж оснащен специальной манжетой, равной диаметру шляпки винта.

2. Для стен, сделанных из пористого или пустотелого кирпича, используются анкерные крепежи. Как только такой дюбель начинают завинчивать в кирпичную кладку, его конец расширяется или закручивается в виде узла. Полученная «гайка» внутри пустот надежно удерживает любой предмет.

3. Гвоздевые дюбеля применяются для крепления реек под обшивку финишным материалом, имеют небольшие размеры. В комплекте с ними идет гвоздь. Устанавливают их вместе через отверстие в рейке и стене. После чего заколачивают молотком.

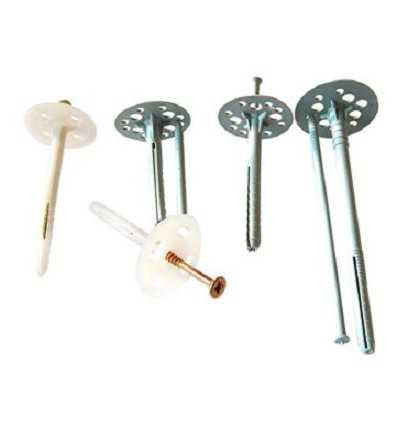

4. Для крепления теплоизоляции используются специальные дюбеля-зонтики. В отверстие в стене и сквозь утеплитель вставляется зонт, а затем заколачивается гвоздь (пластиковый или металлический). Для больших нагрузок, например, до нескольких тонн, применяются металлические дюбеля для бетона и кирпича.

5. Для подвесных потолков лучше всего подойдут крепежи из металлов. В случае пожара пластиковые расплавятся и потолок рухнет.

Преимущества дюбелей:

  • надежное крепление, способное выдерживать большие нагрузки;
  • удобны в применении;
  • возможно использование как внутри, так и снаружи помещения.

Благодаря наличию на них шипов и усов, во время завинчивания шурупа они не прокручиваются.

Нюансы и рекомендации

Перед тем, как сверлить, нужно узнать, из чего сделана стена. Для этого в дрель устанавливают победитовое сверло и включают ее в безударном режиме. Медленно делают пробное отверстие. При этом дрель следует держать только перпендикулярно стене. По затраченным усилиям определяется степень мягкости материала. Если временами сверло проходит легко, с провалами, значит, стены построены из пустотелого кирпича.

Также материал можно определить по пыли из отверстия:

  • бетон – светло-серая, белая, на ощупь как мука;
  • силикатный – белая, как песок;
  • пенобетон – мягкая, крупнозернистая, тоже как мука;
  • кирпич – красная.

Подбирая дюбеля, нужно учитывать, какую нагрузку им предстоит выдерживать. Так, например, для тренажеров рекомендуется использовать крепежи с глубиной не меньше 85 мм. Дюбеля должны быть такого же размера, что и отверстие.

Руководство по монтажу

Раствор между кирпичами от механических воздействий может крошиться, поэтому с кирпичными стенами необходимо работать аккуратно. Для сверления следует применять дрель, а не перфоратор. Так как от ударов кирпич разрушается. Это не только портит внешний вид стены, но и делает последующее использование поврежденного места для монтажа дюбеля затруднительным. Сделать отверстие ровным и нужного размера в кирпичной стене, которая крошится, крайне сложно. Пустотелый строительный материал ни в коем случае нельзя сверлить ударным методом, так как это вызовет его растрескивание.

Пошаговое руководство:

  1. В месте, где планируется высверлить отверстие, наносится метка (карандашом, ручкой).
  2. Ножом или гвоздем делается углубление. С ним будет намного удобнее начать сверлить ровное отверстие.
  3. Подбирая диаметр сверла, следует учитывать, что дюбель должен входить с небольшим усилием. Если диаметр крепежа 9 мм, то такой же диаметр должен быть и у отверстия. Если дюбель для кирпича будет двигаться, то под тяжестью груза он может выпасть. Глубина отверстия должна быть равна длине дюбеля. Также необходимо проверить, чтобы шуруп соответствовал длине дюбеля, не был слишком коротким или чересчур длинным.
  4. Дрель устанавливается перпендикулярно углублению, и медленно начинают сверлить в безударном режиме. Как только глубина стала равна 1 см, увеличивают обороты и просверливают дальше до нужных размеров.
  5. Если на дрели нет упора-ограничителя, то, чтобы не сделать отверстие слишком глубоким, на сверле ставится отметка. Для этого к нему прикладывается дюбель и на одинаковом с ним уровне наносится метка или наклеивается лента.
  6. После того как в кирпичной стене было высверлено отверстие, его тщательно очищают от пыли и кусочков кирпича. Для этой цели отлично подходит пылесос. Одновременно с техникой можно прочищать карандашом, двигая его внутрь и наружу.
  7. В отверстие вставляется дюбель и аккуратно заколачивается молотком, не сильно, так, чтобы не повредить, иначе его придется заменить. Если планируется подвесить шкафчик на специальные петли, то сначала завинчивается шуруп, но не до конца, оставляя зазор примерно в 2 мм. После чего на него навешивается мебель. В других случаях, например, при креплении реек обрешетки, закручивается (забивается) до конца.

В бетоне углубления пробиваются с помощью перфоратора. При этом сечение бура должно совпадать с размером дюбеля. В отличие от кирпича в бетоне отверстие делается на 5 мм длиннее крепежа. После чего оно очищается от пыли и крошек, и только потом забивается крепеж.

Если дюбелей не хватило, то их всегда можно сделать своими руками. Для этого из деревянного бруска вырезается круглый колышек нужной длины и диаметра. Желательно, чтобы он имел форму конуса, так как это делает крепление более надежным. Стандартные размеры дюбелей: диаметр – 5, 6, 8, 10 и 12 мм, длина – от 25 до 160 мм.

Строительный пистолет

Это современное устройство поможет быстро «забить» дюбеля, а точнее, для него используются специальные дюбеля-гвозди с передвигающейся шайбой. Для работы с ним не требуется делать отверстия. Благодаря сильному поршню строительный пистолет выстреливает крепежный элемент с большой силой. Он отлично подходит как для полнотелых кирпичей, так и для бетона. Глубину забивания можно регулировать. На конце дюбеля расположена шайба, которая во время забивания передвигается к шляпке. В итоге посадка получается еще более надежной. Строительным пистолетом крепят металлические и деревянные предметы к бетону или кирпичу.

Перед тем как выбрать крепеж, следует точно определить нагрузку, которую он будет испытывать, а также материал, из которого сделана стена или потолок. Чтобы он максимально прочно держался в кирпичной стенке, можно использовать сухой плиточный клей. Раствор проталкивают внутрь углубления, после чего вставляют крепежный элемент. Через сутки (в зависимости от скорости высыхания клея) можно завинчивать шуруп.

stroitel-list.ru

Дюбеля для крепления, какие применить дюбель–гвозди

Закрепить дюбелем не сложно. Нужно просверлить отверстие, подходящее по диаметру, вставить туда дюбель, затем забить в него гвоздь или закрутить шуруп, который расклинится и упрочнится.
Но нам ведь нужен прочный крепеж…, не разрушится ли наше крепление?
Все дюбеля разные по характеристикам, подразделяются на несколько видов, рассмотрим виды дюбелей, что выбрать и что применить…

Что можно увидеть на прилавке

В магазине можно встретить большое разнообразие креплений дюбель-гвоздь. Тем не каждое из них состоит из:
дюбеля – муфты, которая вставляется в отверстие, и в нем расклинивается;
крепежного изделия – гвоздь или шуруп, который расклинивает дюбель.

Сам дюбель может быть из разных материалов:

  • пластиковый;
  • металлический;
  • деревянный.


Далее подробнее о различных видах пластиковых и металлических дюбелей – где, как и почему применяются….

Деревянные

Шканты-чопики из дерева использовались для крепежа до недавнего времени. Изготовить такой дюбель сложно, а его надежность, вследствие изменения влажности древесины, не высокая. При закреплении чопики могут растрескиваться, сминаться. Применяется в основном сосна. Если под рукой не оказалось магазинного дюблеля из пластика, а закрепить нужно, — выручает деревянный чопик.

Металлические

Предназначены для средней и большой нагрузки. Гладкий гвоздь расклинивает металлическую втулку при ударах или же на нее воздействует саморез или метрический болт. Усилие распора в любом случае может получаться значительное. Не рекомендуется для применения в хрупких материалах. Обычно дюбель из металла сминаетя, является не съемным.

Пластиковые

Наибольшее распространения получили дюбеля из пластика. Но под этим общим названием могут применяться разные материалы. Сейчас в основном встречаются дюбеля из таких материалов:

  • нейлона;
  • полиэтилена;
  • полипропилена;
  • полиамида.


Далее – какие элементы конструкции можно различать…

Конструкция

Каждый пластиковый дюбель состоит из следующих частей.

  • Распорная часть, которая будет расклиниваться от воздействия гвоздя (шурупа, болта).
  • Не распорная часть – начальная часть, которая мало расширяется.
  • Манжета – уширяющая кайма у края ю, которая на позволяет дюбели просаживаться глубже в пробуренное отверстие, но это не обязательный элемент, ее может и не быть.
  • Можно также выделить шипы, ребра, захваты на распорной части, которыми создается большее усилие распора в отдельных точках и плотный контакт с материалом.


Далее – различные виды дюбелей, особенности конструкции, маркировка.

Универсальный нейлоновый дюбель UX

UX относится к универсальным, — возможно его использование как в прочных, так и в пустотелых, а также в плитных материалах. Принцип действия – завязывание узлом и распор.

Крепление осуществляется шурупом, для правильного ввинчивания которого имеются внутренние насечки. Шипы, стопорные элементы предотвращают прокручивание. Широко применяется в быту для небольших нагрузок, в том числе и в пористых материалах.

Распорный SX

Сделанный из пластика, обеспечивает распор в четыре стороны. Таким образом распределение давления оптимальное для всех материалов. Не распорная часть таких дюбелей обычно довольно прочная и не дает распора, тем самым предотвращая разрушение поверхности, например, покрытия кафельной плитки или штукатурки на стенах. Обычно снабжен манжетой, которая не дает ему проваливаться.
В плотных материалах обеспечивает среднюю нагрузку, поэтому может применяться для навески шкафов и сантехники, а снаружи – для поручней, навесов…

Распорный S

Простой дюбель, дающий распор в две стороны. Отсутствие уширяющей кромки на конце, позволяет устанавливать изделие в глубине материала, если это требуется, например, под толстым слоем штукатурки нужно достать до прочной основы.
Особенность применения – в регулировке направлении распора, путем поворота дюбеля. Возле края материал желательно направлять распирающие усилия параллельно грани, в противном случае может быть разрушение….
Также крепление выдерживает значительные усилия, может применяться для полок, шкафов, антресолей, навесов, карнизов….

Дюбель M-S

Это практически тот же дюбель S, с распором в две стороны, но только с возможностью вкручивать болты с метрической резьбой. Также может устанавливаться в глубине материала, в самых прочных слоях, где с помощью болта или шпильки возможно достижения максимальных усилий распора.

Нейлоновый М

Нейлоновый дюбель с латунным конусом. Специально сделан под метрическую резьбу, для создания распора путем закручивания болта. Это мощные конструкции под значительные нагрузки. Используются в плотных материалах – в бетоне, в природном камне… При этом степень расширения и сминаемость значительная, — анкер прощает податливость материала и неточности монтажа.

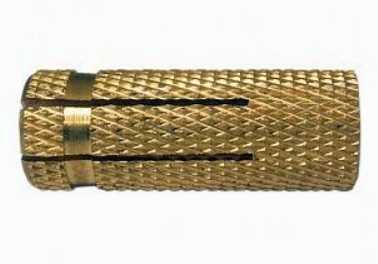

Латунный МS

Распорный металлический дюбель, — при вкручивании болта с метрической резьбой носовая часть раздается, сминается. Применяется в твердых материалах, прежде всего в бетоне. Предназначен для значительных нагрузок, для подвески бойлера, например.

Дюбель FMD

Металлический распорный дюбель с металлическими зубцами в распорной части, специально создан под саморезы по дереву вместо болтов, что удешевляет крепеж. Применяется там, где таких дюбелей требуется множество, в первую очередь для подвески водопроводных и газовых труб на бетоне.

Для газобетона GB

Пластиковый дюбель для пористых материалов. Ребра спиральной формы обеспечивают лучшее перераспределение давления и наибольшую нагрузку на крепеж. Сделан под шурупы по дереву. Применяется в пористых бетонах с пределом прочности на сжатие 2 – 4 Н/мм кв. При использовании снаружи, также как и для других изделий, рекомендуется применение шурупа из нержавеющей стали А4.

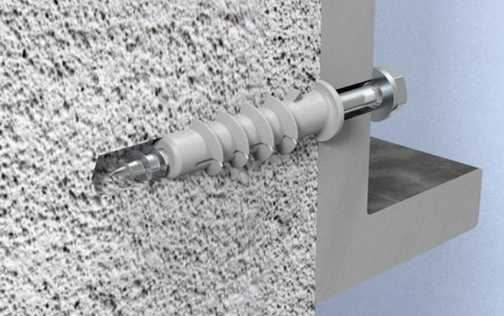

Турбодюбель для газобетона FTP K (FTP M)

Дюбель из нейлона пригоден и для шурупов и для болтов под метрическую резьбу. За счет наружной самонарезающейся резьбы возможна бераспорная анкеровка в точных отверстиях пористых материалов.

Металлический дюбель (М) сделан специально под болт для газобетона.

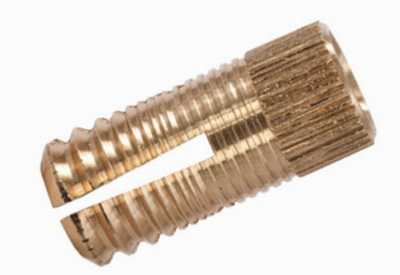

Латунный PA4 для древесных плит

Для тонких плит нужен короткий, но толстый дюбель. Такой по конструкции – изделие из латуни с витыми ребрами PA4. Распор осуществляется в две стороны, требуется ориентация в изделии. Распирается метрическим болтом.

Крепление ступеней

Дюбели из пластика ТВ и ТВВ предназначены для значительных переменных нагрузок и вибраций. Не дают скрипа. Подходят для крепления деревянных ступеней и поручней к тонкому металлическому профилю (короткий дюбель ТВ) или в крепкую полнотелую конструкцию (удлиненный ТВВ).

Заключение

Мы разобрали несколько видов дюбелей, их конструктивные особенности и области их применения. Приведена таблица данных, согласно которой можно подобрать вид крепежа «дюбель–гвоздь» исходя из имеющихся материалов. Прочность крепления значительно будет зависеть не только от вида, но и от типоразмера (диаметра) изделия.

stroy-block.com.ua

Дюбель-гвоздь – надежное крепление

Сегодня в строительной отрасли используется огромнейшее количество всевозможных крепежных изделий. Одним из них является дюбель-гвоздь. Он получил широкое применение не только на профессиональном уровне, но и в быту.

В настоящее время благодаря своей универсальности это наиболее ходовое метизное изделие для крепежа. Его используют при необходимости закрепить что-либо на любой твердой опоре, даже в бетоне. Дюбель-гвоздь незаменим при выполнении теплоизоляционных работ, сооружении вентиляции, электротехническом монтаже.

Он принадлежит к дюбелям ударного типа, а имеющаяся специальная резьба существенно облегчает процесс крепления. Монтажный дюбель-гвоздь по способу использования подразделяется на два вида:

В первом случае он представляет собой стальной острый стержень, имеющий широкую шляпку и снабженный специальной шайбой. Монтажный пистолет выстрелом способен вогнать дюбель-гвоздь в любую поверхность, даже в конструкцию из металла.

Использование крепежа

В зависимости от материала основы и тех условий, в которых будет проходить эксплуатация, подбирают и крепежное изделие, так как конструктивные особенности и свойства у них разные. Например, для теплоизоляционных работ используют дюбель-гвоздь с широкой наружной шляпкой. Его конструкция не допускает ухода тепла сквозь крепежное отверстие.

Самое главное преимущество заключается в том, что это изделие можно использовать для закрепления разных теплоизоляционных материалов на любых поверхностях, будь то бетон, натуральный камень или полнотелый кирпич. При этом в качестве утеплителя может использоваться такой материал:

Все они легко закрепляются на твердой основе дюбель-гвоздем, при этом совершенно не ломаются и не крошатся. Этот вид крепежа называют еще фасадным, так как он чаще всего используется именно для утепления стен зданий. В случае постоянного воздействия на теплоизоляцию влаги, рекомендуется выбирать пластиковый крепеж. Он наиболее эффективен, потому что материал, из которого он изготовлен, никогда не даст ржавых потеков и, несмотря на негативное влияние воды, будет служить очень долго, не поддаваясь разрушению.

Разновидности этого крепежного изделия

Дюбель-гвоздь монтажный бывает двух видов:

  • с резьбой;

  • без резьбы.

Первую разновидность закручивают с помощью отвертки, и она может быть использована много раз. Второй вариант напоминает собой обыкновенный гвоздь, который вбивают в корпус крепежа при помощи молотка.

Конструкция потайного дюбель-гвоздя включает корпус и шуруп, а также имеется потайная головка. Сначала в стене или в другой основе делается отверстие. Потом в нее вставляется корпус, а в заключение вкручивается шуруп. При углублении стержня распорная зона изделия расклинивается и дюбель таким образом крепко фиксируется.

Предназначается такой гвоздь для крепления к твердым материалам, таким как бетон или натуральный камень, различным деревянным элементам, например, обрешетки под штукатурку или дверные и оконные рамы.

fb.ru

Как выбрать дюбель? Крепление дюбелей

Все дюбеля отличаются материалом изготовления, способом закрепления, и расчетными нагрузками на растяжения и среза. Другими словами, одни из них рассчитаны на крепёж легких бытовых предметов, другие конструктивно выдерживают крупные здания и сооружения, но это другая история.

Что же касается ремонта и ремонтных работ в квартире, особенно в современных домах где перекрытия и стены сделаны из железобетона, то здесь дюбель просто необходим для крепежа, незаменим в использовании, поскольку все операции крепежа к стенам, полам и потолкам приходится выполнять с помощью дюбеля. При подборе дюбеля следует обращать внимание и учитывать:

при горизонтальном крепеже в бетонную или кирпичную стену, надо использовать дюбель с наружным диаметром 6-10 мм., глубиной крепления 30-50 мм.
для крепежа различных настенных тренажеров, шведских стенок и других тяжелых и тяжело нагруженных предметов, глубина закрепления должна быть 80-100 мм.
вертикальный крепеж — нагрузка действует вниз. Рекомендуем выбирать дюбеля, имеющие распорные усы и поперечные насечки.
• всегда важно чтоб отверстие соответствовало диаметру дюбеля (входит с некоторым усилием), глубина сверления отверстия под дюбель (длина дюбеля) — 40-50 мм.
• иногда для большей надежности для установки дюбеля, отверстие смазывают клеем ПВА, и после крепления дюбеля перед вворачиванием самореза, дают сутки постоять на схватывание.

Компания «Алтема» предлагает ассортимент самых разнообразных видов дюбелей. Вот некоторые и самые распространенные конструкции дюбеля:

Дюбель полипропиленовый распорный (с усами) предназначен для крепления различных элементов с применением саморезов (универсальный саморез или саморез Глухарь) и универсальных шурупов в бетон, кирпич, камень. Материал изготовления — полипропилен или нейлон.

Дюбель распорный (типа «ежик») также предназначен для крепления различных элементов в бетонную поверхность и имеют своеобразные распорки для лучшей фиксации. Выпускается из полипропилена.

Дюбель для гипсокартона «DRIVA», бывают пластмассовые и металлические, имеют назначение крепить различные элементы и конструкции в мягких материалах гипсокартонных и гипсоволоконных листах (ГВЛ), пористого бетона, с применением саморезов и универсальных шурупов.

Делают этот дюбель из цинково-алюминиевого сплава или нейлона. Металлическая Дрива благодаря острию в виде перового сверла, как правило устанавливают без предварительного сверления под него отверстия. Крупная резьба на внешней поверхности корпуса дюбеля, даёт возможность ввинчивается в стену отверткой.

Дюбель гвоздь предназначены для быстрого крепежа окон, металлических профилей, различных реек обрешетки и направляющих, бруса, плинтусов, фанеры, кабель-каналов и др. в бетон, камень, кирпич. когда нужно установить их быстро и большое количество. Дюбель комплектуются гвоздем, имеющим накатку на удержание в виде обратных конусов. Конструкция дюбель-гвоздя изготавливаются из полипропилена или нейлона, а гвоздь соответственно из стали. Гвоздь забивают молотком. Купить дюбель гвоздь вы можете позвонив по телефоном ООО «Алтема»

Стандартный нейлоновый дюбель годятся для любой стены и используются с саморезом диаметром от 2 до 16 мм. В стене просверливают отверстие, соответствующее диаметру дюбеля, в котором он удерживается благодаря направленным усикам, а при расклинивании саморезом, дюбель «намертво» крепится в стенки отверстия.

Дюбель для газобетона, для такого дюбеля сверлят отверстие, соответствующее диаметру. В отверстие дюбель держится за счет расклинивания под действием самореза и его спиралевидных ребер.

Рамный дюбель бывает длиной от 60 до 360 мм., двух основных видов — для твердой сплошной основы и для пустотелых (щелевых) и мягких материалов. Удлиненная распорная часть дюбеля, обеспечивает зацепление сразу за несколько перемычек в материале с пустотами. Как правило применяются для крепления оконных и дверных коробок, а также через слой штукатурки и теплоизоляции, различных элементов обшивки.

Универсальный нейлоновый дюбель необходим для крепления предметов к пустотелой стене или другой основе, предполагаемой наличие полого или пустого пространства. В пустотелой основе, дюбель выпучивается и так фиксируется в ней. В сплошной основе из бетона или кирпича, дюбель разжимаясь, просто входит в плотный контакт со стенками отверстия. Служит для крепежа деревянных брусков, подвесных потолков, металлических реек, оконных и дверных коробок, обрешетка для облицовочных плит и т. д.

Металлический дюбель бабочка предназначен для пустотелых конструкций и гипсокартона. Выдерживает большие нагрузки. При вкручивании винта дюбеля, пластины расходятся во все стороны и прижимаются к внутренним опорным поверхностям.

Дюбель для крепления теплоизоляции – название говорит само за себя, предназначен для укрепления утеплителя из минеральной ваты или другова объёмного и легкого материала. В отверстие в бетонной или кирпичной стене забивают без гвоздя или шурупа. Купить дюбель для теплоизоляции по хорошим ценам вы можете позвонив по тел. 8 (029) 3-802-802

altema.by

Отправить ответ

avatar
  Подписаться
Уведомление о
