Что такое теплопроводность и коэффициент теплопроводности. |
Теплопроводность.
Так что же такое теплопроводность? С точки зрения физики теплопроводность – это молекулярный перенос теплоты между непосредственно соприкасающимися телами или частицами одного тела с различной температурой, при котором происходит обмен энергией движения структурных частиц (молекул, атомов, свободных электронов).
Можно сказать проще, теплопроводность – это способность материала проводить тепло. Если внутри тела имеется разность температур, то тепловая энергия переходит от более горячей его части к более холодной. Передача тепла происходит за счет передачи энергии при столкновении молекул вещества. Происходит это до тех пор, пока температура внутри тела не станет одинаковой. Такой процесс может происходить в твердых, жидких и газообразных веществах.

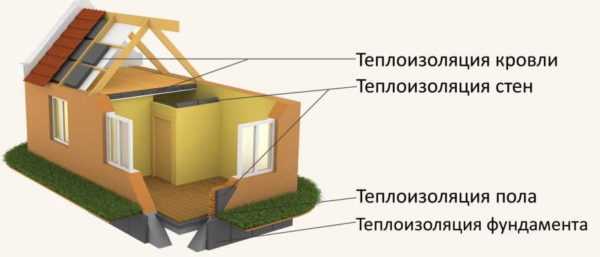

На практике, например в строительстве при теплоизоляции зданий, рассматривается другой аспект теплопроводности, связанный с передачей тепловой энергии. В качестве примера возьмем “абстрактный дом”. В “абстрактном доме” стоит нагреватель, который поддерживает внутри дома постоянную температуру, скажем, 25 °С. На улице температура тоже постоянная, например, 0 °С. Вполне понятно, что если выключить обогреватель, то через некоторое время в доме тоже будет 0 °С. Все тепло (тепловая энергия) через стены уйдет на улицу.
Чтобы поддерживать температуру в доме 25 °С, нагреватель должен постоянно работать. Нагреватель постоянно создает тепло, которое постоянно уходит через стены на улицу.
Коэффициент теплопроводности.
Количество тепла, которое проходит через стены (а по научному – интенсивность теплопередачи за счет теплопроводности) зависит от разности температур (в доме и на улице), от площади стен и теплопроводности материала, из которого сделаны эти стены.
Для количественной оценки теплопроводности существует коэффициент теплопроводности материалов
. Этот коэффициент отражает свойство вещества проводить тепловую энергию. Чем больше значение коэффициента теплопроводности материала, тем лучше он проводит тепло. Если мы собираемся утеплять дом, то надо выбирать материалы с небольшим значением этого коэффициента. Чем он меньше, тем лучше. Сейчас в качестве материалов для утепления зданий наибольшее распространение получили утеплители из минеральной ваты, и различных пенопластов. Набирает популярность новый материал с улучшенными теплоизоляционными качествами – Неопор.Коэффициент теплопроводности материалов обозначается буквой ? (греческая строчная буква лямбда) и выражается в Вт/(м2*К). Это означает, что если взять стену из кирпича, с коэффициентом теплопроводности 0,67 Вт/(м2*К), толщиной 1 метр и площадью 1 м2., то при разнице температур в 1 градус, через стену будет проходить 0,67 ватта тепловой энергии. Если разница температур будет 10 градусов, то будет проходить уже 6,7 ватта. А если при такой разнице температур стену сделать 10 см, то потери тепла будут уже 67 ватт. Подробней о методике расчета теплопотерь зданий можно посмотреть здесь.
Следует отметить, что значения коэффициента теплопроводности материалов указываются для толщины материала в 1 метр. Чтобы определить теплопроводность материала для любой другой толщины, надо коэффициент теплопроводности разделить на нужную толщину, выраженную в метрах.

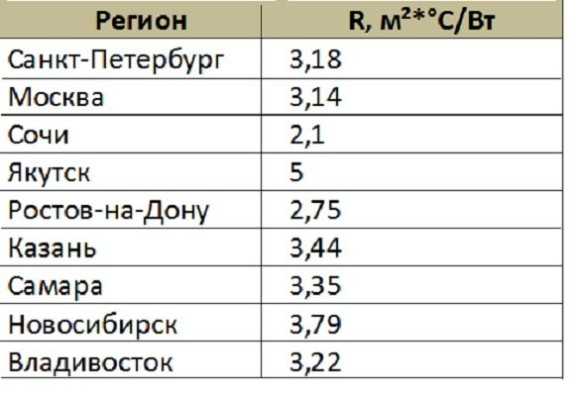

В строительных нормах и расчетах часто используется понятие “тепловое сопротивление материала”. Это величина обратная теплопроводности. Если, на пример, теплопроводность пенопласта толщиной 10 см – 0,37 Вт/(м2*К), то его тепловое сопротивление будет равно 1 / 0,37 Вт/(м2*К) = 2,7 (м2*К)/Вт.
Коэффициент теплопроводности материалов.
Ниже в таблице приведены значения коэффициента теплопроводности для некоторых материалов применяемых в строительстве.
| Материал | Коэфф. тепл. Вт/(м2*К) |
| Алебастровые плиты | 0,470 |
| Алюминий | 230,0 |
| Асбест (шифер) | 0,350 |
| Асбест волокнистый | 0,150 |
| Асбестоцемент | 1,760 |
| Асбоцементные плиты | 0,350 |
| Асфальт | 0,720 |
| Асфальт в полах | 0,800 |
| Бакелит | 0,230 |
| Бетон на каменном щебне | 1,300 |
| Бетон на песке | 0,700 |
| Бетон пористый | 1,400 |
| Бетон сплошной | 1,750 |
| Бетон термоизоляционный | 0,180 |
| Битум | 0,470 |
| Бумага | 0,140 |
| Вата минеральная легкая | 0,045 |
| Вата минеральная тяжелая | 0,055 |
| Вата хлопковая | 0,055 |
| Вермикулитовые листы | 0,100 |
| Войлок шерстяной | 0,045 |
| 0,350 | |
| Глинозем | 2,330 |
| Гравий (наполнитель) | 0,930 |
| Гранит, базальт | 3,500 |
| Грунт 10% воды | 1,750 |
| Грунт 20% воды | 2,100 |
| Грунт песчаный | 1,160 |
| Грунт сухой | 0,400 |
| Грунт утрамбованный | 1,050 |
| Гудрон | 0,300 |
| Древесина – доски | 0,150 |
| Древесина – фанера | 0,150 |
| Древесина твердых пород | 0,200 |
| Древесно-стружечная плита ДСП | 0,200 |
| Дюралюминий | 160,0 |
| Железобетон | 1,700 |
| Зола древесная | 0,150 |
| Известняк | 1,700 |
| Известь-песок раствор | 0,870 |
| Ипорка (вспененная смола) | 0,038 |
| Камень | 1,400 |
| Картон строительный многослойный | 0,130 |
| Каучук вспененный | 0,030 |
| Каучук натуральный | 0,042 |
| Каучук фторированный | 0,055 |
| Керамзитобетон | 0,200 |
| Кирпич кремнеземный | 0,150 |
| Кирпич пустотелый | 0,440 |
| Кирпич силикатный | 0,810 |
| Кирпич сплошной | 0,670 |
| Кирпич шлаковый | 0,580 |
| Кремнезистые плиты | 0,070 |
| Латунь | 110,0 |
| Лед 0°С | 2,210 |
| Лед -20°С | 2,440 |
| Липа, береза, клен, дуб (15% влажности) | 0,150 |
| Медь | 380,0 |
| Мипора | 0,085 |
| Опилки – засыпка | 0,095 |
| Опилки древесные сухие | 0,065 |
| ПВХ | 0,190 |
| Пенобетон | 0,300 |
| Пенопласт ПС-1 | 0,037 |
| Пенопласт ПС-4 | 0,040 |
| Пенопласт ПХВ-1 | 0,050 |
| Пенопласт резопен ФРП | 0,045 |
| Пенополистирол ПС-Б | 0,040 |
| Пенополистирол ПС-БС | 0,040 |
| Пенополиуретановые листы | 0,035 |
| Пенополиуретановые панели | 0,025 |
| Пеностекло легкое | 0,060 |
| Пеностекло тяжелое | 0,080 |
| Пергамин | 0,170 |
| Перлит | 0,050 |
| Перлито-цементные плиты | 0,080 |
| Песок 0% влажности | 0,330 |
| Песок 10% влажности | 0,970 |
| Песок 20% влажности | 1,330 |
| Песчаник обожженный | 1,500 |
| Плитка облицовочная | 1,050 |
| Плитка термоизоляционная ПМТБ-2 | 0,036 |
| Полистирол | 0,082 |
| Поролон | 0,040 |
| Портландцемент раствор | 0,470 |
| Пробковая плита | 0,043 |
| Пробковые листы легкие | 0,035 |
| Пробковые листы тяжелые | 0,050 |
| Резина | 0,150 |
| Рубероид | 0,170 |
| Сланец | 2,100 |
| Снег | 1,500 |
| Сосна обыкновенная, ель, пихта (450…550 кг/куб.м, 15% влажности) | 0,150 |
| Сосна смолистая (600…750 кг/куб.м, 15% влажности) | 0,230 |
| Сталь | 52,0 |
| Стекло | 1,150 |
| Стекловата | 0,050 |
| Стекловолокно | 0,036 |
| Стеклотекстолит | 0,300 |
| Стружки – набивка | 0,120 |
| Тефлон | 0,250 |
| Толь бумажный | 0,230 |
| Цементные плиты | 1,920 |
| Цемент-песок раствор | 1,200 |
| Чугун | 56,0 |
| Шлак гранулированный | 0,150 |
| Шлак котельный | 0,290 |
| Шлакобетон | 0,600 |
| Штукатурка сухая | 0,210 |
| Штукатурка цементная | 0,900 |
| Эбонит | 0,160 |
www.econel.ru
Коэффициент теплопроводности материалов
Последние годы при строительстве дома или его ремонте большое внимание уделяется энергоэффективности. При уже существующих ценах на топливо это очень актуально. Причем похоже что дальше экономия будет приобретать все большую важность. Чтобы правильно подобрать состав и толщин материалов в пироге ограждающих конструкций (стены, пол, потолок, кровля) необходимо знать теплопроводность строительных материалов. Эта характеристика указывается на упаковках с материалами, а необходима она еще на стадии проектирования. Ведь надо решить из какого материала строить стены, чем их утеплять, какой толщины должен быть каждый слой.
Что такое теплопроводность и термическое сопротивление
При выборе строительных материалов для строительства необходимо обращать внимание на характеристики материалов. Одна из ключевых позиций — теплопроводность. Она отображается коэффициентом теплопроводности. Это количество тепла, которое может провести тот или иной материал за единицу времени. То есть, чем меньше этот коэффициент, тем хуже материал проводит тепло. И наоборот, чем выше цифра, тем тепло отводится лучше.
Диаграмма, которая иллюстрирует разницу в теплопроводности материалов

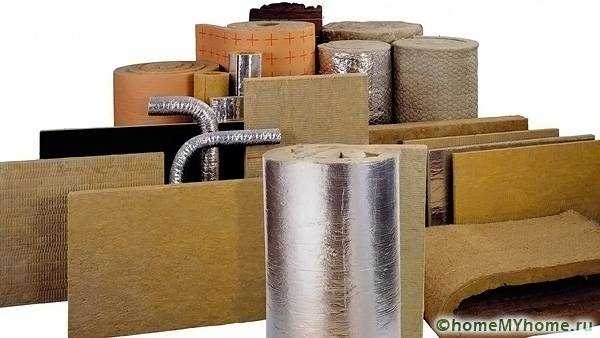

Материалы с низкой теплопроводностью используются для утепления, с высокой — для переноса или отвода тепла. Например, радиаторы делают из алюминия, меди или стали, так как они хорошо передают тепло, то есть имеют высокий коэффициент теплопроводности. Для утепления используются материалы с низким коэффициентом теплопроводности — они лучше сохраняют тепло. В случае если объект состоит из нескольких слоев материала, его теплопроводность определяется как сумма коэффициентов всех материалов. При расчетах, рассчитывается теплопроводность каждой из составляющих «пирога», найденные величины суммируются. В общем получаем теплоизоляцонную способность ограждающей конструкции (стен, пола, потолка).
Теплопроводность строительных материалов показывает количество тепла, которое он пропускает за единицу времени
Есть еще такое понятие как тепловое сопротивление. Оно отображает способность материала препятствовать прохождению по нему тепла. То есть, это обратная величина по отношению к теплопроводности. И, если вы видите материал с высоким тепловым сопротивлением, его можно использовать для теплоизоляции. Примером теплоизоляционных материалов может случить популярная минеральная или базальтовая вата, пенопласт и т.д. Материалы с низким тепловых сопротивлением нужны для отведения или переноса тепла. Например, алюминиевые или стальные радиаторы используют для отопления, так как они хорошо отдают тепло.
Таблица теплопроводности теплоизоляционных материалов
Чтобы в доме было проще сохранять тепло зимой и прохладу летом, теплопроводность стен, пола и кровли должна быть не менее определенной цифры, которая рассчитывается для каждого региона. Состав «пирога» стен, пола и потолка, толщина материалов берутся с таким учетом чтобы суммарная цифра была не меньше (а лучше — хоть немного больше) рекомендованной для вашего региона.
Коэффициент теплопередачи материалов современных строительных материалов для ограждающих конструкций
При выборе материалов надо учесть, что некоторые из них (не все) в условиях повышенной влажности проводят тепло гораздо лучше. Если при эксплуатации возможно возникновение такой ситуации на продолжительный срок, в расчетах используют теплопроводность для этого состояния. Коэффициенты теплопроводности основных материалов, которые используются для утепления, приведены в таблице.
| Наименование материала | Коэффициент теплопроводности Вт/(м·°C) | ||
|---|---|---|---|
| В сухом состоянии | При нормальной влажности | При повышенной влажности | |
| Войлок шерстяной | 0,036-0,041 | 0,038-0,044 | 0,044-0,050 |
| Каменная минеральная вата 25-50 кг/м3 | 0,036 | 0,042 | 0,,045 |
| Каменная минеральная вата 40-60 кг/м3 | 0,035 | 0,041 | 0,044 |
| Каменная минеральная вата 80-125 кг/м3 | 0,036 | 0,042 | 0,045 |
| Каменная минеральная вата 140-175 кг/м3 | 0,037 | 0,043 | 0,0456 |
| Каменная минеральная вата 180 кг/м3 | 0,038 | 0,045 | 0,048 |
| Стекловата 15 кг/м3 | 0,046 | 0,049 | 0,055 |
| Стекловата 17 кг/м3 | 0,044 | 0,047 | 0,053 |
| Стекловата 20 кг/м3 | 0,04 | 0,043 | 0,048 |
| Стекловата 30 кг/м3 | 0,04 | 0,042 | 0,046 |
| Стекловата 35 кг/м3 | 0,039 | 0,041 | 0,046 |
| Стекловата 45 кг/м3 | 0,039 | 0,041 | 0,045 |
| Стекловата 60 кг/м3 | 0,038 | 0,040 | 0,045 |
| Стекловата 75 кг/м3 | 0,04 | 0,042 | 0,047 |
| Стекловата 85 кг/м3 | 0,044 | 0,046 | 0,050 |
| Пенополистирол (пенопласт, ППС) | 0,036-0,041 | 0,038-0,044 | 0,044-0,050 |
| Экструдированный пенополистирол (ЭППС, XPS) | 0,029 | 0,030 | 0,031 |
| Пенобетон, газобетон на цементном растворе, 600 кг/м3 | 0,14 | 0,22 | 0,26 |
| Пенобетон, газобетон на цементном растворе, 400 кг/м3 | 0,11 | 0,14 | 0,15 |
| Пенобетон, газобетон на известковом растворе, 600 кг/м3 | 0,15 | 0,28 | 0,34 |
| Пенобетон, газобетон на известковом растворе, 400 кг/м3 | 0,13 | 0,22 | 0,28 |
| Пеностекло, крошка, 100 — 150 кг/м3 | 0,043-0,06 | ||
| Пеностекло, крошка, 151 — 200 кг/м3 | 0,06-0,063 | ||
| Пеностекло, крошка, 201 — 250 кг/м3 | 0,066-0,073 | ||
| Пеностекло, крошка, 251 — 400 кг/м3 | 0,085-0,1 | ||
| Пеноблок 100 — 120 кг/м3 | 0,043-0,045 | ||
| Пеноблок 121- 170 кг/м3 | 0,05-0,062 | ||
| Пеноблок 171 — 220 кг/м3 | 0,057-0,063 | ||
| Пеноблок 221 — 270 кг/м3 | 0,073 | ||
| Эковата | 0,037-0,042 | ||
| Пенополиуретан (ППУ) 40 кг/м3 | 0,029 | 0,031 | 0,05 |
| Пенополиуретан (ППУ) 60 кг/м3 | 0,035 | 0,036 | 0,041 |
| Пенополиуретан (ППУ) 80 кг/м3 | 0,041 | 0,042 | 0,04 |
| Пенополиэтилен сшитый | 0,031-0,038 | ||
| Вакуум | 0 | ||
| Воздух +27°C. 1 атм | 0,026 | ||
| Ксенон | 0,0057 | ||
| Аргон | 0,0177 | ||
| Аэрогель (Aspen aerogels) | 0,014-0,021 | ||
| Шлаковата | 0,05 | ||
| Вермикулит | 0,064-0,074 | ||
| Вспененный каучук | 0,033 | ||
| Пробка листы 220 кг/м3 | 0,035 | ||
| Пробка листы 260 кг/м3 | 0,05 | ||
| Базальтовые маты, холсты | 0,03-0,04 | ||
| Пакля | 0,05 | ||
| Перлит, 200 кг/м3 | 0,05 | ||
| Перлит вспученный, 100 кг/м3 | 0,06 | ||
| Плиты льняные изоляционные, 250 кг/м3 | 0,054 | ||
| Полистиролбетон, 150-500 кг/м3 | 0,052-0,145 | ||
| Пробка гранулированная, 45 кг/м3 | 0,038 | ||
| Пробка минеральная на битумной основе, 270-350 кг/м3 | 0,076-0,096 | ||
| Пробковое покрытие для пола, 540 кг/м3 | 0,078 | ||
| Пробка техническая, 50 кг/м3 | 0,037 | ||
Часть информации взята нормативов, которые прописывают характеристики определенных материалов (СНиП 23-02-2003, СП 50.13330.2012, СНиП II-3-79* (приложение 2)). Те материал, которые не прописаны в стандартах, найдены на сайтах производителей. Так как стандартов нет, у разных производителей они могут значительно отличаться, потому при покупке обращайте внимание на характеристики каждого покупаемого материала.

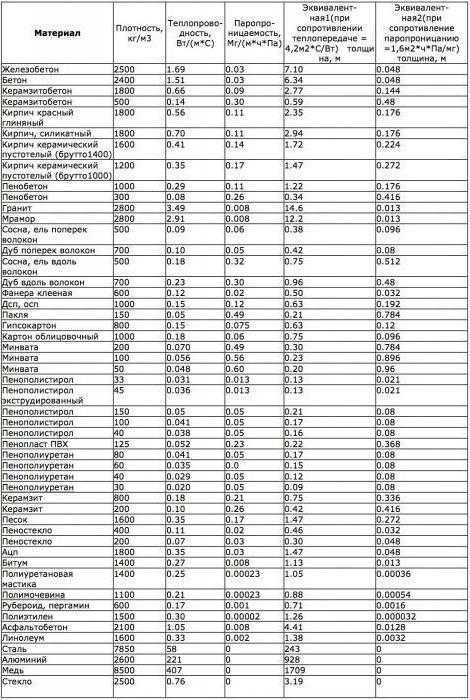

Таблица теплопроводности строительных материалов
Стены, перекрытия, пол, делать можно из разных материалов, но так повелось, что теплопроводность строительных материалов обычно сравнивают с кирпичной кладкой. Этот материал знаю все, с ним проще проводить ассоциации. Наиболее популярны диаграммы, на которых наглядно продемонстрирована разница между различными материалами. Одна такая картинка есть в предыдущем пункте, вторая — сравнение кирпичной стены и стены из бревен — приведена ниже. Именно потому для стен из кирпича и другого материала с высокой теплопроводностью выбирают теплоизоляционные материалы. Чтобы было проще подбирать, теплопроводность основных строительных материалов сведена в таблицу.
Сравнивают самые разные материалы
| Название материала, плотность | Коэффициент теплопроводности | ||
|---|---|---|---|
| в сухом состоянии | при нормальной влажности | при повышенной влажности | |
| ЦПР (цементно-песчаный раствор) | 0,58 | 0,76 | 0,93 |
| Известково-песчаный раствор | 0,47 | 0,7 | 0,81 |
| Гипсовая штукатурка | 0,25 | ||
| Пенобетон, газобетон на цементе, 600 кг/м3 | 0,14 | 0,22 | 0,26 |
| Пенобетон, газобетон на цементе, 800 кг/м3 | 0,21 | 0,33 | 0,37 |
| Пенобетон, газобетон на цементе, 1000 кг/м3 | 0,29 | 0,38 | 0,43 |
| Пенобетон, газобетон на извести, 600 кг/м3 | 0,15 | 0,28 | 0,34 |
| Пенобетон, газобетон на извести, 800 кг/м3 | 0,23 | 0,39 | 0,45 |
| Пенобетон, газобетон на извести, 1000 кг/м3 | 0,31 | 0,48 | 0,55 |
| Оконное стекло | 0,76 | ||
| Арболит | 0,07-0,17 | ||
| Бетон с природным щебнем, 2400 кг/м3 | 1,51 | ||
| Легкий бетон с природной пемзой, 500-1200 кг/м3 | 0,15-0,44 | ||
| Бетон на гранулированных шлаках, 1200-1800 кг/м3 | 0,35-0,58 | ||
| Бетон на котельном шлаке, 1400 кг/м3 | 0,56 | ||
| Бетон на каменном щебне, 2200-2500 кг/м3 | 0,9-1,5 | ||
| Бетон на топливном шлаке, 1000-1800 кг/м3 | 0,3-0,7 | ||
| Керамическийй блок поризованный | 0,2 | ||
| Вермикулитобетон, 300-800 кг/м3 | 0,08-0,21 | ||
| Керамзитобетон, 500 кг/м3 | 0,14 | ||
| Керамзитобетон, 600 кг/м3 | 0,16 | ||
| Керамзитобетон, 800 кг/м3 | 0,21 | ||
| Керамзитобетон, 1000 кг/м3 | 0,27 | ||
| Керамзитобетон, 1200 кг/м3 | 0,36 | ||
| Керамзитобетон, 1400 кг/м3 | 0,47 | ||
| Керамзитобетон, 1600 кг/м3 | 0,58 | ||
| Керамзитобетон, 1800 кг/м3 | 0,66 | ||
| ладка из керамического полнотелого кирпича на ЦПР | 0,56 | 0,7 | 0,81 |
| Кладка из пустотелого керамического кирпича на ЦПР, 1000 кг/м3) | 0,35 | 0,47 | 0,52 |
| Кладка из пустотелого керамического кирпича на ЦПР, 1300 кг/м3) | 0,41 | 0,52 | 0,58 |
| Кладка из пустотелого керамического кирпича на ЦПР, 1400 кг/м3) | 0,47 | 0,58 | 0,64 |
| Кладка из полнотелого силикатного кирпича на ЦПР, 1000 кг/м3) | 0,7 | 0,76 | 0,87 |
| Кладка из пустотелого силикатного кирпича на ЦПР, 11 пустот | 0,64 | 0,7 | 0,81 |
| Кладка из пустотелого силикатного кирпича на ЦПР, 14 пустот | 0,52 | 0,64 | 0,76 |
| Известняк 1400 кг/м3 | 0,49 | 0,56 | 0,58 |
| Известняк 1+600 кг/м3 | 0,58 | 0,73 | 0,81 |
| Известняк 1800 кг/м3 | 0,7 | 0,93 | 1,05 |
| Известняк 2000 кг/м3 | 0,93 | 1,16 | 1,28 |
| Песок строительный, 1600 кг/м3 | 0,35 | ||
| Гранит | 3,49 | ||
| Мрамор | 2,91 | ||
| Керамзит, гравий, 250 кг/м3 | 0,1 | 0,11 | 0,12 |
| Керамзит, гравий, 300 кг/м3 | 0,108 | 0,12 | 0,13 |
| Керамзит, гравий, 350 кг/м3 | 0,115-0,12 | 0,125 | 0,14 |
| Керамзит, гравий, 400 кг/м3 | 0,12 | 0,13 | 0,145 |
| Керамзит, гравий, 450 кг/м3 | 0,13 | 0,14 | 0,155 |
| Керамзит, гравий, 500 кг/м3 | 0,14 | 0,15 | 0,165 |
| Керамзит, гравий, 600 кг/м3 | 0,14 | 0,17 | 0,19 |
| Керамзит, гравий, 800 кг/м3 | 0,18 | ||
| Гипсовые плиты, 1100 кг/м3 | 0,35 | 0,50 | 0,56 |
| Гипсовые плиты, 1350 кг/м3 | 0,23 | 0,35 | 0,41 |
| Глина, 1600-2900 кг/м3 | 0,7-0,9 | ||
| Глина огнеупорная, 1800 кг/м3 | 1,4 | ||
| Керамзит, 200-800 кг/м3 | 0,1-0,18 | ||
| Керамзитобетон на кварцевом песке с поризацией, 800-1200 кг/м3 | 0,23-0,41 | ||
| Керамзитобетон, 500-1800 кг/м3 | 0,16-0,66 | ||
| Керамзитобетон на перлитовом песке, 800-1000 кг/м3 | 0,22-0,28 | ||
| Кирпич клинкерный, 1800 — 2000 кг/м3 | 0,8-0,16 | ||
| Кирпич облицовочный керамический, 1800 кг/м3 | 0,93 | ||
| Бутовая кладка средней плотности, 2000 кг/м3 | 1,35 | ||
| Листы гипсокартона, 800 кг/м3 | 0,15 | 0,19 | 0,21 |
| Листы гипсокартона, 1050 кг/м3 | 0,15 | 0,34 | 0,36 |
| Фанера клеенная | 0,12 | 0,15 | 0,18 |
| ДВП, ДСП, 200 кг/м3 | 0,06 | 0,07 | 0,08 |
| ДВП, ДСП, 400 кг/м3 | 0,08 | 0,11 | 0,13 |
| ДВП, ДСП, 600 кг/м3 | 0,11 | 0,13 | 0,16 |
| ДВП, ДСП, 800 кг/м3 | 0,13 | 0,19 | 0,23 |
| ДВП, ДСП, 1000 кг/м3 | 0,15 | 0,23 | 0,29 |
| Линолеум ПВХ на теплоизолирующей основе, 1600 кг/м3 | 0,33 | ||
| Линолеум ПВХ на теплоизолирующей основе, 1800 кг/м3 | 0,38 | ||
| Линолеум ПВХ на тканевой основе, 1400 кг/м3 | 0,2 | 0,29 | 0,29 |
| Линолеум ПВХ на тканевой основе, 1600 кг/м3 | 0,29 | 0,35 | 0,35 |
| Линолеум ПВХ на тканевой основе, 1800 кг/м3 | 0,35 | ||
| Листы асбоцементные плоские, 1600-1800 кг/м3 | 0,23-0,35 | ||
| Ковровое покрытие, 630 кг/м3 | 0,2 | ||
| Поликарбонат (листы), 1200 кг/м3 | 0,16 | ||
| Полистиролбетон, 200-500 кг/м3 | 0,075-0,085 | ||
| Ракушечник, 1000-1800 кг/м3 | 0,27-0,63 | ||
| Стеклопластик, 1800 кг/м3 | 0,23 | ||
| Черепица бетонная, 2100 кг/м3 | 1,1 | ||
| Черепица керамическая, 1900 кг/м3 | 0,85 | ||
| Черепица ПВХ, 2000 кг/м3 | 0,85 | ||
| Известковая штукатурка, 1600 кг/м3 | 0,7 | ||
| Штукатурка цементно-песчаная, 1800 кг/м3 | 1,2 | ||
Древесина — один из строительных материалов с относительно невысокой теплопроводностью. В таблице даны ориентировочные данные по разным породам. При покупке обязательно смотрите плотность и коэффициент теплопроводности. Далеко не у всех они такие, как прописаны в нормативных документах.
| Наименование | Коэффициент теплопроводности | ||
|---|---|---|---|
| В сухом состоянии | При нормальной влажности | При повышенной влажности | |
| Сосна, ель поперек волокон | 0,09 | 0,14 | 0,18 |
| Сосна, ель вдоль волокон | 0,18 | 0,29 | 0,35 |
| Дуб вдоль волокон | 0,23 | 0,35 | 0,41 |
| Дуб поперек волокон | 0,10 | 0,18 | 0,23 |
| Пробковое дерево | 0,035 | ||
| Береза | 0,15 | ||
| Кедр | 0,095 | ||
| Каучук натуральный | 0,18 | ||
| Клен | 0,19 | ||
| Липа (15% влажности) | 0,15 | ||
| Лиственница | 0,13 | ||
| Опилки | 0,07-0,093 | ||
| Пакля | 0,05 | ||
| Паркет дубовый | 0,42 | ||
| Паркет штучный | 0,23 | ||
| Паркет щитовой | 0,17 | ||
| Пихта | 0,1-0,26 | ||
| Тополь | 0,17 | ||
Металлы очень хорошо проводят тепло. Именно они часто являются мостиком холода в конструкции. И это тоже надо учитывать, исключать прямой контакт используя теплоизолирующие прослойки и прокладки, которые называются термическим разрывом. Теплопроводность металлов сведена в другую таблицу.
| Название | Коэффициент теплопроводности | Название | Коэффициент теплопроводности | |
|---|---|---|---|---|
| Бронза | 22-105 | Алюминий | 202-236 | |
| Медь | 282-390 | Латунь | 97-111 | |
| Серебро | 429 | Железо | 92 | |
| Олово | 67 | Сталь | 47 | |
| Золото | 318 |
Как рассчитать толщину стен
Для того чтобы зимой в доме было тепло, а летом прохладно, необходимо чтобы ограждающие конструкции (стены, пол, потолок/кровля) должны иметь определенное тепловое сопротивление. Для каждого региона эта величина своя. Зависит она от средних температур и влажности в конкретной области.
Термическое сопротивление ограждающих
конструкций для регионов России
Для того чтобы счета за отопление не были слишком большими, подбирать строительные материалы и их толщину надо так, чтобы их суммарное тепловое сопротивление было не меньше указанного в таблице.
Расчет толщины стены, толщины утеплителя, отделочных слоев

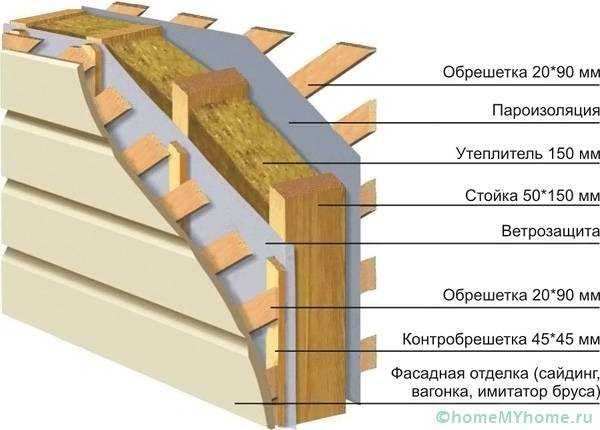

Для современного строительства характерна ситуация, когда стена имеет несколько слоев. Кроме несущей конструкции есть утепление, отделочные материалы. Каждый из слоев имеет свою толщину. Как определить толщину утеплителя? Расчет несложен. Исходят из формулы:
Формула расчета теплового сопротивления
R — термическое сопротивление;
p — толщина слоя в метрах;
k — коэффициент теплопроводности.
Предварительно надо определиться с материалами, которые вы будете использовать при строительстве. Причем, надо знать точно, какого вида будет материал стен, утепление, отделка и т.д. Ведь каждый из них вносит свою лепту в теплоизоляцию, и теплопроводность строительных материалов учитывается в расчете.
Сначала считается термическое сопротивление конструкционного материала (из которого будет строится стена, перекрытие и т.д.), затем «по остаточному» принципу подбирается толщина выбранного утеплителя. Можно еще принять в расчет теплоизоляционных характеристики отделочных материалов, но обычно они идут «плюсом» к основным. Так закладывается определенный запас «на всякий случай». Этот запас позволяет экономить на отоплении, что впоследствии положительно сказывается на бюджете.
Пример расчета толщины утеплителя
Разберем на примере. Собираемся строить стену из кирпича — в полтора кирпича, утеплять будем минеральной ватой. По таблице тепловое сопротивление стен для региона должно быть не меньше 3,5. Расчет для этой ситуации приведен ниже.
- Для начала просчитаем тепловое сопротивление стены из кирпича. Полтора кирпича это 38 см или 0,38 метра, коэффициент теплопроводности кладки из кирпича 0,56. Считаем по приведенной выше формуле: 0,38/0,56 = 0,68. Такое тепловое сопротивление имеет стена в 1,5 кирпича.
- Эту величину отнимаем от общего теплового сопротивления для региона: 3,5-0,68 = 2,82. Эту величину необходимо «добрать» теплоизоляцией и отделочными материалами.
Рассчитывать придется все ограждающие конструкции
- Считаем толщину минеральной ваты. Ее коэффициент теплопроводности 0,045. Толщина слоя будет: 2,82*0,045 = 0,1269 м или 12,7 см. То есть, чтобы обеспечить требуемый уровень утепления, толщина слоя минеральной ваты должна быть не меньше 13 см.
Если бюджет ограничен, минеральной ваты можно взять 10 см, а недостающее покроется отделочными материалами. Они ведь будут изнутри и снаружи. Но, если хотите, чтобы счета за отопление были минимальными, лучше отделку пускать «плюсом» к расчетной величине. Это ваш запас на время самых низких температур, так как нормы теплового сопротивления для ограждающих конструкций считаются по средней температуре за несколько лет, а зимы бывают аномально холодными. Потому теплопроводность строительных материалов, используемых для отделки просто не принимают во внимание.
dekormyhome.ru
Коэффициент теплопроводности строительных материалов. Таблица значений
Комфорт в построенном здании зависит от многих факторов. На микроклимат в помещении, к примеру, оказывает влияние коэффициент теплопроводности строительных материалов. Таблица данных параметров позволит выбрать наиболее подходящий материал для создания комфортных условий в доме.
Благодаря правильно приозведенному расчету, в дальнейшем можно сэкономить на отоплении дома. Даже если на начальном этапе строительство производить из более дорогих материалов, со временем они полностью окупятся. В случае если для строительства используются материалы, интенсивно пропускающие тепло, необходимо проводить дополнительный объем работ по утеплению дома. Его осуществляют и снаружи, и внутри зданий. Но в любом случае это несет дополнительные затраты и времени, и средств.
Понятие теплопроводности
В физике под теплопроводностью понимают передачу теплоты от более нагретых частиц к менее нагретым в результате их непосредственного соприкосновения. Под частицами здесь понимают атомы, молекулы или свободные электроны.
Если говорить простым языком, то теплопроводность – это способность конкретного материала пропускать тепло. Стоит отметить, что перемещение тепла будет продолжаться, пока не наступит равновесие температур.
Потери тепла для разных участков зданий различны. Если говорить о частном доме, до теплопотери будут происходить:
- через крышу – до 30 процентов;
- через дымоходы, естественную вентиляцию и так далее – до 25 процентов;
- через стены – до 15 процентов;
- через пол – до 15 процентов;
- через окна – до 15 процентов;
- через примыкание – до 15 процентов.
Для многоквартирных домов эти показатели немного отличаются. Потери через крышу и стены будут ниже. А вот через окна будет уходить гораздо больше тепла.
Коэффициент теплопроводности
Теплопроводность материала характеризуется временным интервалом, в течение которого температурные показатели достигнут равновесия. Об этом свидетельствует коэффициент теплопроводности строительных материалов. Таблица показывает, что между временем и теплопроводностью в данном случае существует обратная зависимость. То есть чем меньше времени уходит на передачу тепла, тем больше значение теплопроводности.
На практике это значит, что здание будет остывать быстрее, если больше будет коэффициент теплопроводности строительных материалов. Таблица значений в данном случае просто необходима. В ней видно, сколько тепла потеряет здание через единицу площади.
Рассмотрим пример. Кирпич обладает теплопроводностью 0,67 кВт/(м2*К) (значение взято из соответствующих таблиц). Это значит, что 1 квадратный метр поверхности с толщиной один метр будет пропускать 0,67 ватт тепла. Это значение будет при условии, что разница в температурах двух поверхностей составляет один градус. При увеличении разности до 10 градусов теплопотери составят уже 6,7 ватт. В таких условиях при уменьшении толщины стены в 10 раз (то есть до 10 сантиметров), потери тепла составят 67 ват.
Изменение теплопроводности
На коэффициенты теплопроводности строительных материалов оказывают влияние различного рода факторы. Основными параметрами являются:
- Плотность материала. Если плотность выше, значит, частицы внутри материала взаимодействуют друг с другом сильнее. Соответственно, передача тепловой энергии и установление равновесия температур произойдет быстрее. Следовательно, чем больше плотность, тем лучше материал пропускает тепло.
- Пористость. Здесь наблюдается противоположная ситуация. Материалы с большой пористостью обладают неоднородной структурой. Большую часть объема занимает воздух, обладающий минимальным коэффициентом. Передача тепловой энергии через маленькие поры затруднена. Соответственно, теплопроводность будет увеличиваться.
- Влажность. С увеличением влажности будет выше и коэффициент теплопроводности строительных материалов.
Таблица, приведенная выше, показывает точные значения для некоторых материалов.
Сравнение теплопроводности материалов на практике
Неопытному человеку сложно понять, что же собой представляют коэффициенты теплопроводности строительных материалов. СНиП дает точные значения, которые содержатся в таблице.
Чтобы лучше понять разницу данных значений, рассмотрим пример. Сравним несколько различных материалов. Количество пропускаемого ими тепла можно сделать одинаковым, если изменять толщину стены. Так, стена из бетонных панелей (с утеплителем) толщиной 14 сантиметров будет соответствовать деревянной стене с толщиной 15 сантиметров. То же значение теплопроводности будет характерно для керамзитобетона толщиной 30 сантиметров, пустотелого кирпича толщиной 51 сантиметр. Если брать обычный кирпич, то для получения данной теплопроводности необходимо построить стену толщиной 64 сантиметра.
Государственные стандарты
Определяется коэффициент теплопроводности строительных материалов (таблица) СНиП и другими документами. Так, для составления таблицы, которая размещена выше, были использованы такие документы, как СНиП 11-3-79, СНиП 23-02-2003, СП 50.13330.2012.
Если стандарты не дают значения коэффициента теплопроводности необходимого строительного материала, его можно узнать у производителя. Посмотрите на упаковке, не указан ли данный параметр там. Еще один выход – зайти на официальный сайт производителя.
Как видно, расчет теплопотерь играет важную роль в процессе строительства зданий. От этого будет зависеть уровень комфортного нахождения внутри помещения. Поэтому еще на этапе проектирования необходимо со всей тщательностью подходить к вопросу выбора строительных материалов. Это позволит снизить расход финансовых средств на отопление. При этом толщина выбранного материала для каждого региона будет отличаться. И зависеть она будет от климатических условий зоны проживания.
fb.ru
Теплопроводность строительных материалов
Разные материалы имеют различную теплопроводность, и чем она ниже, тем меньше теплообмен внутренней среды обитания с внешней. Это значит, что зимой в таком доме сохраняется тепло, а летом – прохлада
Теплопроводность — количественная характеристика способности тел к проведению тепла. Для того чтобы иметь возможность сравнения, а также точных расчетов при строительстве, представляем цифры в таблице теплопроводности, а также прочности, паропроницаемости большинства строительных материалов.
Выделяют следующие виды теплообменных процессов:
- теплопроводность;
- конвекция;
- тепловое излучение.
Теплопроводность — это перенос на молекулярном уровне тепла между телами либо частицами одного и того же тела, имеющими разные температуры, когда происходит достаточно активный обмен двигательной энергией молекул, атомов и свободных электронов, т. е. мельчайших частиц тела.
Данный процесс осуществляется передвигающимися в хаотическом порядке структурными частицами тел (подразумеваются молекулы, атомы и т.п.). Подобный обмен тепла происходит в любом физическом теле, имеющем неоднородное распределение температур. Сам же механизм теплопередачи так или иначе зависит от того, в каком агрегатном состоянии вещество находится в текущий момент.
Тепловое излучение — перенос энергии от одного тела к иному телу, происходящий при посредстве электромагнитных волн.
Все способы передачи тепла зачастую реализуются совместно. Так, конвекцию сопровождает теплопроводность, ведь при этом неизбежно происходит соприкосновение частиц с различной температурой.
Процесс конвекции осуществляется при перемещении в пространстве неравномерно нагретых участков среды. При этом перенос тепла неразрывным образом связан с переносом этой самой среды.
Чтобы достичь такого же тепла в доме из кирпича, какое дает деревянный сруб, толщина кирпичных стен должна превышать в три раза толщину стен постройки из дерева
Процесс совместного переноса тепла способом конвекции и теплопроводности именуют конвективным теплообменом. Теплоотдача — по своей сути конвективный теплообмен между перемещающейся средой и неподвижной (твердой) стеной. Теплоотдача нередко сопровождается тепловым излучением. Перенос тепла в таком случае осуществляется совместно посредством таких процессов, как теплопроводность, конвекция и тепловое излучение.
Происходит перенос вещества, так называемый массообмен, проявляющийся в равновесной концентрации вещества.
Совместное одновременное течение процессов теплообмена и массообмена называют тепломассообменом.
Теплопроводность выражается в тепловом перемещении мельчайших частиц тел. Явление теплопроводности можно наблюдать как в твердых телах, так и в неподвижных газах, и в жидкостях при условии, что в них не возникают конвективные токи. При возведении разного рода конструкций, включая жилые дома, необходимы знания о теплопроводности строительных материалов, в том числе таких, как минеральная вата, пенополистирол, пенополиуретан и др.
Показателем теплопроводности материалов служит коэффициент теплопроводности
Говоря о теплопроводности, также имеют в виду количественные характеристики способности тел к проведению тепла. Способность того или иного вещества проводить тепло различна. Ее измеряют такой единицей, как коэффициент теплопроводности, означающем удельную теплопроводность. В численном выражении данная характеристика равняется количеству тепла, проходящего сквозь тот или материал толщиною в 1 м и площадью 1 кв.м/сек при единичном температурном диапазоне.
Прежде предполагалось, что тепловая энергия передается в зависимости от перетекания теплорода тел от одного к другому. Впрочем, впоследствии опыты опровергли само понятие теплорода в качестве самостоятельного вида материи. В наше время считается, что явление теплопроводности обусловлено естественным стремлением объектов к состоянию, максимально близкому к термодинамическому равновесию, что и проявляется выравниванием их температур.
Интересно рассмотреть с этой точки зрения коэффициент теплопроводности вакуума. Он близок нулю — причем, чем вакуум глубже вакуум, тем его теплопроводность ближе к нулевой. Почему? Дело в том, что в вакууме крайне низкая концентрация материальных частиц, которые способны переносить тепло. Но тепло в вакууме всё же передаётся — при помощи излучения. Так, например, чтобы довести до минимума теплопотери, термос делают с двойными стенками, откачивая между ними воздух. А также делают «серебрение». На том же качестве, что зеркальная поверхность отражает излучение лучше, основаны свойства таких материалов, как фольгированный пенофол и другие подобные изоляционные материалы.
Ниже смотрим познавательные видеоматериалы для более полного представления такого физического понятия, как теплопроводность, на конкретных примерах.
| Материал | Плотность, кг/м3 | Теплопроводность, Вт/(м*С) | Паропроницаемость, Мг/(м*ч*Па) | Эквивалентная1(при сопротивлении теплопередаче = 4,2м2*С/Вт) толщина, м | Эквивалентная2(при сопротивление паропроницанию =1,6м2*ч*Па/мг) толщина, м |
| Железобетон | 2500 | 1.69 | 0.03 | 7.10 | 0.048 |
| Бетон | 2400 | 1.51 | 0.03 | 6.34 | 0.048 |
| Керамзитобетон | 1800 | 0.66 | 0.09 | 2.77 | 0.144 |
| Керамзитобетон | 500 | 0.14 | 0.30 | 0.59 | 0.48 |
| Кирпич красный глиняный | 1800 | 0.56 | 0.11 | 2.35 | 0.176 |
| Кирпич, силикатный | 1800 | 0.70 | 0.11 | 2.94 | 0.176 |
| Кирпич керамический пустотелый (брутто1400) | 1600 | 0.41 | 0.14 | 1.72 | 0.224 |
| Кирпич керамический пустотелый (брутто 1000) | 1200 | 0.35 | 0.17 | 1.47 | 0.272 |
| Пенобетон | 1000 | 0.29 | 0.11 | 1.22 | 0.176 |
| Пенобетон | 300 | 0.08 | 0.26 | 0.34 | 0.416 |
| Гранит | 2800 | 3.49 | 0.008 | 14.6 | 0.013 |
| Мрамор | 2800 | 2.91 | 0.008 | 12.2 | 0.013 |
| Сосна, ель поперек волокна | 500 | 0.09 | 0.06 | 0.38 | 0.096 |
| Дуб поперек волокна | 700 | 0.10 | 0.05 | 0.42 | 0.08 |
| Сосна, ель вдоль волокна | 500 | 0.18 | 0.32 | 0.75 | 0.512 |
| Дуб вдоль волокна | 700 | 0.23 | 0.30 | 0.96 | 0.48 |
| Фанера | 600 | 0.12 | 0.02 | 0.50 | 0.032 |
| ДСП | 1000 | 0.15 | 0.12 | 0.63 | 0.192 |
| Пакля | 150 | 0.05 | 0.49 | 0.21 | 0.784 |
| Гипсокартон | 800 | 0.15 | 0.075 | 0.63 | 0.12 |
| Картон облицовочный | 1000 | 0.18 | 0.06 | 0.75 | 0.096 |
| Минвата | 200 | 0.070 | 0.49 | 0.30 | 0.784 |
| Минвата | 100 | 0.056 | 0.56 | 0.23 | 0.896 |
| Минвата | 50 | 0.048 | 0.60 | 0.20 | 0.96 |
| Пенополистирол экструдированный | 33 | 0.031 | 0.013 | 0.13 | 0.021 |
| Пенополистирол экструдированный | 45 | 0.036 | 0.013 | 0.13 | 0.021 |
| Пенополистирол | 150 | 0.05 | 0.05 | 0.21 | 0.08 |
| Пенополистирол | 100 | 0.041 | 0.05 | 0.17 | 0.08 |
| Пенополистирол | 40 | 0.038 | 0.05 | 0.16 | 0.08 |
| Пенопласт ПВХ | 125 | 0.052 | 0.23 | 0.22 | 0.368 |
| Пенополиуретан | 80 | 0.041 | 0.05 | 0.17 | 0.08 |
| Пенополиуретан | 60 | 0.035 | 0.0 | 0.15 | 0.08 |
| Пенополиуретан | 40 | 0.029 | 0.05 | 0.12 | 0.08 |
| Пенополиуретан | 30 | 0.020 | 0.05 | 0.09 | 0.08 |
| Керамзит | 800 | 0.18 | 0.21 | 0.75 | 0.336 |
| Керамзит | 200 | 0.10 | 0.26 | 0.42 | 0.416 |
| Песок | 1600 | 0.35 | 0.17 | 1.47 | 0.272 |
| Пеностекло | 400 | 0.11 | 0.02 | 0.46 | 0.032 |
| Пеностекло | 200 | 0.07 | 0.03 | 0.30 | 0.048 |
| АЦП | 1800 | 0.35 | 0.03 | 1.47 | 0.048 |
| Битум | 1400 | 0.27 | 0.008 | 1.13 | 0.013 |
| Полиуретановая мастика | 1400 | 0.25 | 0.00023 | 1.05 | 0.00036 |
| Полимочевина | 1100 | 0.21 | 0.00023 | 0.88 | 0.00054 |
| Рубероид, пергамин | 600 | 0.17 | 0.001 | 0.71 | 0.0016 |
| Полиэтилен | 1500 | 0.30 | 0.00002 | 1.26 | 0.000032 |
| Асфальтобетон | 2100 | 1.05 | 0.008 | 4.41 | 0.0128 |
| Линолеум | 1600 | 0.33 | 0.002 | 1.38 | 0.0032 |
| Сталь | 7850 | 58 | 0 | 243 | 0 |
| Алюминий | 2600 | 221 | 0 | 928 | 0 |
| Медь | 8500 | 407 | 0 | 1709 | 0 |
| Стекло | 2500 | 0.76 | 0 | 3.19 | 0 |
teplolivam.ru
Теплопроводность или теплопередача
Передача тепла в среде происходит при наличии разности температур. При этом тепло распространяется из области повышенных температур в область пониженных. Например, зимой в отапливаемых зданиях теплопередача происходит через наружные ограждения из здания, а летом при сильном нагреве поверхностей стен за счет солнечной радиации – в здание.
Различают три вида теплопередачи: теплопроводность, конвекция, излучение.
1. Теплопроводность – способность материала передавать через свою толщину тепловой поток, возникающий из-за разности температур на противоположных поверхностях. Теплопроводность характеризуется количеством теплоты, проходящей за 1 ч через образец материала толщиной 1 м, площадью 1 м2 при разности температур на противоположных поверхностях образца 1 градуса Цельсия. Наиболее полно теплопроводность проявляется в сплошных твердых телах, но также имеет место и в капельных жидкостях и газах. Теплопроводность выражается в Вт/(м К) или Вт/(м градус Цельсия). Теплопроводность зависит от средней плотности и химико-минерального состава материала, его структуры, пористости, влажности и средней температуры материала. Чем больше пористость (меньше средняя плотность), тем ниже теплопроводность материала. С увеличением влажности материала теплопроводность резко увеличивается, т.е. снижаются показатели теплоизоляционных свойств материала. Различные материалы проводят теплоту по – разному: одни – быстрее (например: металлы), другие – медленнее (теплоизоляционные материалы). Количественным показателем теплопроводности различных тел служит коэффициент теплопроводности – λ (лямбда). Коэффициент теплопроводности численно равен количеству тепла в Джоулях(Дж), проходящему через 1м 2 ограждения толщиной в 1 м в единицу времени при разности температур поверхностей ограждения 1 °С, и имеющим размерность Вт/(м×°С). Строительные материалы имеют коэффициенты теплопроводности в пределах от 3,5 (гранит) до 0,04 Вт/(м×°С) (пенополистирол). Определяется λ экспериментальным путем и зависит от плотности, влажности, температуры и структуры материала. Для большинства случаев увеличение плотности, влажности и температуры материала приводит к повышению величины λ.
2. Конвекция – процесс передачи тепла движущими массами жидкости и газа. Движение это может быть естественным за счет температурного перепада в пределах среды или искусственным, вызванным каким-либо внешним возбуждением, например, работой вентилятора.
3. Тепловое излучение – перенос тепла в газообразной среде или пустоте (вакууме) в виде электромагнитных волн. При взаимном облучении двух поверхностей происходит двойной процесс преобразования тепловой энергии. Вначале на поверхности излучающего тела происходит преобразование тепловой энергии в лучистую, а затем лучистой в тепловую на поверхности тела, поглощающего лучистое тепло. Процессы передачи тепла в зданиях и их ограждающих конструкциях связаны со всеми тремя видами теплопередачи. При этом в воздушной среде у поверхности ограждений, в воздушных прослойках и пустотах преобладает теплообмен конвекцией и излучением. В твердых материалах конструкций основным видом передачи тепла является теплопроводность.
Теплозащитные (теплоизоляционные) материалы и их основные характеристики.
Теплозащитными называют строительные материалы и изделия, предназначенные для тепловой защиты конструкций зданий и сооружений, а также различных технических применений. Основной особенностью теплозащитных материалов является их высокая пористость и, следовательно, малая средняя плотность и низкая теплопроводность.
Применение теплозащитных материалов в строительстве позволяет снизить массу конструкций, уменьшить потребление конструкционных строительных материалов (бетон, кирпич, древесина и др.). Теплозащитные материалы существенно улучшают комфорт в жилых помещениях. Важнейшей целью теплозащиты строительных конструкций является сокращение расхода энергии на отопление здания.
Основной путь снижения энергозатрат на отопление зданий лежит в повышении термического сопротивления ограждающих конструкций с помощью теплозащитных материалов.
Свойства теплозащитных материалов применительно к строительству характеризуются следующими основными параметрами.
Важнейшей технической характеристикой теплозащитных материалов является теплопроводность.
На величину теплопроводности теплозащитных материалов оказывают влияние плотность материала, вид, размеры и расположение пор (пустот) и т.д. Сильное влияние на теплопроводность оказывает также температура материала и, особенно, его влажность.
Пористость определяет содержание пор в материале и выражается процентным соотношением объема пор к общему объему материала. Для строительных материалов она изменяется от нуля до 90 %. У материалов типа пенополистирола она может быть еще выше.
Плотность – отношение массы сухого материала к его объему, определенному при заданной нагрузке (кг/м3). Прочность на сжатие – это величина нагрузки (кПа), вызывающей изменение толщины изделия на 10%.
Сжимаемость – способность материала изменять толщину под действием заданного давления. Сжимаемость характеризуется относительной деформацией материала под действием нагрузки 2 кПа.
Паропроницаемость — свойство материалов ограждающей конструкции пропускать влагу под действием разности парциальных давлений водяного пара на ее наружной и внутренней поверхностях.
Водопоглощение – способность материала впитывать и удерживать в порах (пустотах) влагу при непосредственном контакте с водой. Водопоглощение теплозащитных материалов характеризуется количеством воды, которое впитывает сухой материал при выдерживании в воде, отнесенным к массе или объему сухого материала. Для снижения водопоглощения ведущие производители теплозащитных материалов вводят в них гидрофобизирующие добавки.
Влажность – содержание в материале химически свободной воды. С повышением влажности теплозащитных материалов повышается их теплопроводность.
Морозостойкость – способность материала в насыщенном влагой состоянии выдерживать многократное попеременное замораживание и оттаивание без признаков разрушения. От этого показателя существенно зависит долговечность всей конструкции.
Воздухопроницаемость. Теплозащитные свойства тем выше, чем ниже воздухопроницаемость теплозащитного материала. Огнестойкость – способность материала выдерживать воздействие высоких температур без воспламенения, нарушения структуры, прочности и других его свойств.
Теплоемкость – способность материала поглощать тепло при повышении температуры. Количественно теплоемкость характеризуется удельной теплоемкостью с, равной количеству тепла в Дж, необходимому для повышения температуры 1 кг материала на 1 °С, и имеющей размерность Дж/(кг×°С). Величина с зависит от степени влажности материала: при увеличении влажности, теплоемкость увеличивается.
Термическое сопротивление – важнейшая характеристика качества наружных ограждающих конструкции, связанная с теплопроводностью материалов. От нее зависит толщина наружных стен и расход топлива на отопление зданий.
Теплозащита ограждающих конструкций.
К строительным ограждающим конструкциям относят стены, кровлю, окна – все то, что ограждает нас от перепадов температур, влаги, ветра и т.д.
Устройство хорошей теплозащиты позволяет экономить до 50% энергии, расходуемой на отопление и обогрев здания площадью около 200м2 , затратив 15кВт вместо 30кВт, что в настоящее время особенно важно из – за нехватки и дороговизны энергии.
Итак, мы выяснили, что уменьшить затраты на отопление можно изменив конструкцию стены. Так какой же она должна быть? Теплозащитные свойства ограждающей конструкции зависят от ее толщины и коэффициента теплопроводности материала, из которого она построена. Если стена состоит из нескольких слоев (например, кирпич – утеплитель – кирпич), то ее термическое сопротивление будет складываться из коэффициентов теплопроводности, которые приведены в таблице № 3.
Однослойные кирпичные или шлакобетонные стены толщиной 500-650 мм обеспечивают уровень теплозащиты, как выяснилось, приблизительно в три раза меньше требуемой. Высокими характеристиками, соответствующими современным требованиям, обладают трехслойные ограждения, где между наружными и внутренними стенами, соединенными гибкими связями в виде защищенных от коррозии арматурных или стеклопластиковых стержней или каркасов, уложенные в горизонтальные швы кладки, помещен слой теплозащитного материала.
Если материал стенок, обеспечивающих прочность конструкции, вопросов не вызывает и достаточно традиционен (кирпич, стеновые панели, шлакоблоки). То материал, идущий на утепление, весьма разнообразен как по виду (маты, плиты, рулоны) так и по названиям, изготовителю и цене. Мягкий пористый утеплитель из минеральной ваты или стекловолокна удобен при заполнении полостей сложной конфигурации, а твердые утеплители, в виде плит определенных размеров (пенопласт, пеноизол, пенополиуретан), более технологичны. Все подобные материалы не горючи, пожаробезопасны, высокогигиеничны. Различаются пористые теплоизоляционные материалы и по назначению: одни больше подходят для утепления трубопроводов и резервуаров в промышленном строительстве. Другие – для внутренних перегородок здания или изготовленные с элементами парозащиты для использования в вентилируемых фасадах. Помимо того, что подобные материалы хорошо сохраняют нужную температуру внутри помещений, они являются отличным звукоизолятором, повышая комфортность и качество жилья. Что касается коэффициента теплопроводности, то он у всех материалов подобного рода аналогичен (таблица № 4). Необходимо лишь заметить, что коэффициенты теплопроводности пористых минеральных утеплителей, даны для их сухого состояния и при эксплуатации в районах средней полосы при естественной влажности их значение необходимо увеличивать примерно в полтора раза.
В помещении, где колебания температуры нечасты и невелики – строительство домов , утеплитель располагают ближе к наружной поверхности, защищая его от атмосферной влаги пленками, а от осадков – сайдингом, вагонкой или другими покрытиями, обеспечивающими защиту стены.
Стены здания, используемого от случая к случаю (мастерские, подсобные помещения, бани) для уменьшения количества тепла и времени, затрачиваемого на его обогрев, требует иного расположения утеплителя – как можно ближе к внутренней стороне. В этом случае уменьшается количество энергии, идущей на прогрев основного массива стены, материала который потребляет тепла в 15 – 20 раз больше, чем тонкий слой утеплителя. В случае подобной конструкции следует обязательно предусмотреть хорошую внутреннюю пароизоляцию утеплителя, так как влажность внутри помещения всегда выше, чем снаружи. В любом случае во всех помещениях здания необходимо предусмотреть вентиляцию, обеспечивающую достаточный воздухообмен в объемах не меньших, чем требуют санитарные нормы.
Однако многослойным ограждающим конструкциям присущи и некоторые недостатки, снижающие их эффективность. Поэтому, применение многослойных конструкций в строительстве целесообразно именно при реконструкции существующих зданий и сооружений, не отвечающих возросшим требованиям теплотехнических норм.
И тем не менее для многослойных ограждающих конструкций характерна большая трудоемкость возведения и малая воздухопроницаемость, теплотехническая неоднородность и, наконец, возможность конденсации влаги между разнородными слоями такой стены – все это серьезный недостаток многослойных композиций. Теплотехническая однородность однослойных ограждений в 1.3-1.5 раз больше, чем в многослойных.
Кроме того, проблема долговечности различных типов утеплителей в многослойных ограждающих конструкциях недостаточно изучена. Поэтому современное капитальное строительство развивается именно по пути возведения не многослойных, а однослойных ограждающих конструкций.
Из современных строительных материалов, имеющих высокие показатели теплосопротивления, малый объемный вес и, поэтому являющихся оптимальным материалом для возведения теплоэффективных однослойных ограждающих конструкций, можно отметить ячеистые бетоны (газобетон, пенобетон) и бетоны на легких заполнителях (полистиролбетон, вермикулитобетон). Для этих материалов характерно, что при средней плотности 600кг/м3 коэффициент теплопроводности в среднем составляет 0.14 – 0.145 Вт/ (м*Со), что позволяет создавать ограждающие конструкции, обеспечивающие требуемое теплосопротивление при умеренной толщине наружных стен. Итак, рассмотрев основные виды энергосберегающих материалов, применяемых в современном строительстве, можно выделить наиболее целесообразную область применения этих видов. При реконструкции существующих зданий, несмотря на значительные трудозатраты, наиболее перспективным представляется использование утеплителей на основе пенополистирола и волокнистых минеральных плит. Однако при капитальном строительстве, либо при сложных реконструкциях зданий (например надстройка дополнительного этажа, устройство мансарды и т.д.), целесообразно применение однослойных ограждающих конструкций на основе теплоэффективных строительных материалов (пенобетон, газобетон, полистиролбетон)
Узнать стоимость строительство домов можно здесь из различных материалов и проектов
xn--i1adjheebb.xn--p1ai
Теплопроводность строительных материалов: таблица параметров
Любые строительные работы начинаются с создания проекта. При этом планируется как расположение комнат в здании, так и рассчитываются главные теплотехнические показатели. От данных значений зависит, насколько будущая постройка будет теплой, долговечной и экономичной. Позволит определить теплопроводность строительных материалов – таблица, в которой отображены основные коэффициенты. Правильные расчеты являются гарантией удачного строительства и создания благоприятного микроклимата в помещении.
Чтобы дом был теплым без утеплителя потребуется определенная толщина стен, которая отличается в зависимости от вида материала
Содержание статьи
Теплопроводность: понятие и теория
Теплопроводность представляет собой процесс перемещения тепловой энергии от прогретых частей к холодным. Обменные процессы происходят до полного равновесия температурного значения.
Комфортный микроклимат в доме зависит от качественной теплоизоляции всех поверхностей
Процесс теплопередачи характеризуется промежутком времени, в течение которого выравниваются температурные значения. Чем больше времени проходит, тем ниже теплопроводность строительных материалов, свойства которых отображает таблица. Для определения данного показателя применяется такое понятие как коэффициент теплопроводности. Он определяет, какое количество тепловой энергии проходит через единицу площади определенной поверхности. Чем данный показатель больше, тем с большей скоростью будет остывать здание. Таблица теплопроводности нужна при проектировании защиты постройки от теплопотерь. При этом можно снизить эксплуатационный бюджет.
Потери тепла на разных участках постройки будут отличаться
Полезный совет! При постройке домов стоит использовать сырье с минимальной проводимостью тепла.
От чего зависит величина теплопроводности?
От множества факторов зависит значение теплопроводности строительных материалов. Таблица коэффициентов, представленная в нашем обзоре, это наглядно показывает.
Наглядный пример демонстрирует свойство теплопроводности
На данный показатель оказывают влияние следующие параметры:
- более высокая плотность способствует прочному взаимодействию частиц друг с другом. При этом уравновешивание температур производится более быстро. Чем плотнее материал, тем лучше пропускается тепло;
- пористость сырья свидетельствует о его неоднородности. При перемещении тепловой энергии через подобную структуру охлаждение будет небольшим. Внутри гранул находится только воздух, который обладает минимальным количеством коэффициента. Если поры маленькие, то при этом затрудняется передача тепла. Но повышается значение теплопроводность;
- при повышенной влажности и промокании стен здания показатель прохождения тепла будет выше.
Чем ниже показатель теплопроводности строительного сырья, тем уютнее и теплее в помещении
Использование значений теплопроводности на практике
Материалы, используемые в строительстве, могут быть конструкционными и теплоизолирующими.
Существует огромное количество материалов с теплоизолирующими свойствами
Самое большое значение теплопроводности у конструкционных материалов, которые используются при возведении перекрытий, стен и потолков. Если не использовать сырье с теплоизолирующими свойствами, то для сохранения тепла потребуется монтаж толстого слоя утеплителя для возведения стен.
Часто для утепления строений используются более простые материалы
Поэтому при возведении постройки стоит использовать дополнительные материалы. При этом значение имеет теплопроводность строительных материалов, таблица показывает все значения.
В некоторых случаях более эффективным считается утепление снаружи
Полезная информация! Для построек из древесины и пенобетона не обязательно использовать дополнительное утепление. Даже применяя низкопроводной материал, толщина сооружения не должна быть менее 50 см.
Особенности теплопроводности готового строения
Планируя проект будущего дома, нужно обязательно учесть возможные потери тепловой энергии. Большая часть тепла уходит через двери, окна, стены, крышу и полы.
В многоквартирных домах потери тепла будут отличаться по сравнению с частным строением
Если не выполнять расчеты по теплосбережению дома, то в помещении будет прохладно. Рекомендуется постройки из кирпича, бетона и камня дополнительно утеплять.
Утепление построек из бетона или камня повышает комфортные условия внутри здания
Полезный совет! Перед тем как утеплять жилище, необходимо продумать качественную гидроизоляцию. При этом даже повышенная влажность не повлияет на особенности теплоизоляции в помещении.
Разновидности утепления конструкций
Теплое здание получится при оптимальном сочетании конструкции из прочных материалов и качественного теплоизолирующего слоя. К подобным сооружениям можно отнести следующие:
- при возведении каркасной постройки, используемая древесина обеспечивает жесткость здания. Утеплитель прокладывается между стойками. В некоторых случаях применяется утепление снаружи здания;
Монтажные работы по утеплению каркасного сооружения требуют использования дополнительных конструктивных элементов
- здание из стандартных материалов: шлакоблоков или кирпича. При этом утепление часто проводится по наружной стороне.
Особенности монтажа теплоизолирующего материала с внутренней стороны
Как определить коэффициенты теплопроводности строительных материалов: таблица
Помогает определить коэффициент теплопроводности строительных материалов – таблица. В ней собраны все значения самых распространенных материалов. Используя подобные данные, можно рассчитать толщину стен и используемый утеплитель. Таблица значений теплопроводности:
Необходимые коэффициенты для самых различных материалов
Чтобы определить величину теплопроводности используются специальные ГОСТы. Значение данного показателя отличается в зависимости от вида бетона. Если материал имеет показатель 1,75, то пористый состав обладает значением 1,4. Если раствор выполнен с применением каменного щебня, то его значение 1,3.
Технические характеристики утеплителей для бетонных полов
О значении теплопроводности можно судить по сравнительным характеристикам
Полезные рекомендации
Потери через потолочные конструкции значительны для проживающих на последних этажах. К слабым участкам относится пространство между перекрытиями и стеной. Подобные участки считаются мостиками холода. Если над квартирой присутствует технический этаж, то при этом потери тепловой энергии меньше.
Выполняя утепление потолка на веранде или террасе, можно использовать более легкие стройматериалы
Утепление потолочного перекрытия на верхнем этаже производится снаружи. Также потолок можно утеплить внутри квартиры. Для этого применяется пенополистирол или теплоизоляционные плиты.
При утеплении потолка, стоит подобрать материал для пароизоляции и для гидроизоляции
Прежде чем утеплять любые поверхности, стоит узнать теплопроводность строительных материалов, таблица СНиПа поможет в этом. Утеплять напольное покрытие не так сложно как другие поверхности. В качестве утепляющих материалов применяются такие материалы как керамзит, стекловата ил пенополистирол.
Создание теплого пола требует особых знаний. Важно учитывать высоту и толщину материалов
Чтобы качественно утеплить квартиру на последних этажах, можно полноценно использовать возможности центрального отопления. При этом важно повысить отдачу тепло от радиаторов. Для этого стоит воспользоваться следующими советами:
- если какая-то часть батарей холодная, то требуется спустить воздух. При этом открывается специальный клапан;
- чтобы тепло проникало внутрь дома, на не обогревало стены, рекомендуется установить защитный экран с покрытием из фольги;
- для свободной циркуляции подогретого воздуха не стоит радиаторы загромождать мебелью или шторами;
- если снять декоративный экран, то теплоотдача увеличиться на 25 %.
Выбор качественных радиаторов позволяет лучше сберечь тепло в помещении
Тепловые потери через входные двери могут составлять до 10 %. При этом значительное количество тепла тратится на воздушные массы, которые поступают снаружи. Для устранения сквозняков надо переустановить изношенные уплотнители и щели, которые могут появиться между стеной и коробом. В данном случае дверное полотно можно обить, а щели заполнить с помощью монтажной пены.

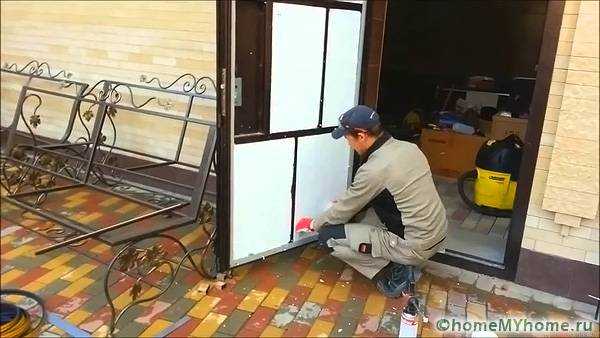

Выбор утеплителя зависит от материала самой двери
Одним из основных источников теплопотерь являются окна. Если рамы старые, то появляются сквозняки. Через оконные проемы теряется около 35% тепловой энергии. Для качественного утепления применяются двухкамерные стеклопакеты. К другим способам относится утепление щелей монтажной пеной, оклейка мест стыков с рамой специальным уплотнителем и нанесение силиконового герметика. Правильное и комплексное утепление является гарантией комфортного и теплого дома, в котором не появиться плесень, сквозняки и холодный пол.
Понравилась статья?
Сохраните, чтобы не потерять!
homemyhome.ru
Коэффициент теплопроводности строительных материалов – таблица и сравнение
Вопрос утепления квартир и домов весьма важен – постоянно повышающаяся стоимость энергоносителей обязывает бережно относиться к теплу в помещении. Но как правильно выбрать материал изоляции и рассчитать его оптимальную толщину? Для этого необходимо знать показатели теплопроводности.
Что такое теплопроводность
Эта величина характеризует способность проводить тепло внутри материала. Т.е. определяет отношение количества энергии, проходящей через тело площадью 1 м² и толщиной 1 м за единицу времени — λ (Вт/м*К). Проще говоря – сколько тепла будет передано от одной поверхности материала к другой.
В качестве примера рассмотрим обыкновенную кирпичную стену.
Как видно на рисунке, температура в помещении составляет 20°С, а на улице — 10°С. Для соблюдения такого режима в комнате необходимо, чтобы материал, из которого сделана стена, был с минимальным коэффициентом теплопроводности. Именно при таком условии можно говорить об эффективном энергосбережении.
Для каждого материала существует свой определенный показатель этой величины.
При строительстве принято следующее разделение материалов, которые выполняют определенную функцию:
- Возведение основного каркаса зданий – стен, перегородок и т.д. Для этого применяются бетон, кирпич, газобетон и т.д.
Их показатели теплопроводности довольно велики, а это значит, что для достижения хорошего энергосбережения необходимо увеличивать толщину наружных стен. Но это не практично, так как требует дополнительных затрат и возрастание веса всего здания. Поэтому принято использовать специальные дополнительные изоляционные материалы.
- Утеплители. К ним относятся минеральная вата, пенопласт, пенополистирол и любой другой материал с низким коэффициентом теплопроводности.
Именно они обеспечивают должную защиту дома от быстрой потери тепловой энергии.
В строительстве требованиями к основным материалам являются — механическая прочность, пониженный показатель гигроскопичности (сопротивление влаги), и менее всего – их энергетические характеристики. Поэтому особое внимание уделяется теплоизоляционным материалам, которые должны компенсировать этот «недостаток».
Однако применение на практике величины теплопроводности затруднительно, так как она не учитывает толщину материала. Поэтому используют обратное ей понятие – коэффициент сопротивления теплопередачи.
Эта величина является отношением толщины материала к его коэффициенту теплопроводности.
Значение этого параметра для жилых зданий прописаны в СНиП II-3-79 и СНиП 23-02-2003. Согласно этим нормативным документам коэффициент сопротивления теплопередачи в разных регионах России не должен быть менее тех значений, которые указаны в таблице.
В качестве примера можно рассчитать минимальную толщину стен для Самары при следующих условиях:
- Основной материал изготовления – кирпич силикатный, кладка толщиной 360 мм, λ=0,7
Для него значение Rр=0,36/0,7=0,51. Следовательно, необходимо добавить изолирующий материал до требуемой величины:
R=Rоп-Rр=3,55-0,51=3,04
Внешнее утепление будет состоять из слоя минеральной ваты 100 мм и пенопласта толщиной 50 мм:
R=(0,2/0,048)+(0,05/0,047)= 2,08+1,06=3,14
В общей сумме с кирпичной кладкой получаем значение сопротивления теплопередачи стены 3,14+0,51=3,65 м²*°С/Вт, что удовлетворяет условиям СНиП.
Эта процедура расчета является обязательно не только при планировании постройки нового здания, но и для грамотного и эффективного утепления стен уже возведенного дома.
dearhouse.ru
