Что такое колодцевая кладка
Колодцевая кладка — это конструктивная связка из трех рядов, в которой стенку строения облицовывают из пары отдельно расположенных перегородок, имеющих толщину не более половины кирпича. Эти перегородки, соединяясь между собой вертикальными и горизонтальными кирпичными мостиками, образуют замкнутые колодцы. При этом чаще всего внутренняя прослойка возводится из обычных кирпичей или блоков, а наружная стенка — из керамокамня или другого вида кирпича (в т.ч. силикатного), керамзитобетона или бетоноблока. Рассмотрим, для чего нужна такая конструкция при строительстве домов, в чем ее плюсы и минусы, а также как возводится колодцевая кирпичная кладка.
Общие сведения
Доказано, что подобная кладка (другое название — английская) позволяет сэкономить расход кирпича в среднем на 15-20%. К тому же использование колодезной, или колодцевой, укладки кирпича при строительстве жилых домов позволяет значительно снизить коэффициент теплопроводности стен.
Для того чтобы достичь необходимой прочности кладки, строители параллельные перегородки соединяют, как правило, поперечными перемычками или диафрагмами. Делают их шириной в полкирпича на расстоянии до 4 кирпичей друг от друга. Причем через каждые 5-6 рядов кладка вертикальной перемычки армируется. На самом нижнем уровне перекрытия под оконными диафрагмами (за 2 ряда) необходимо устроить горизонтальные ребра жесткости из той же арматурной сетки, заведенной во внешнюю и внутреннюю поверхности стенок, и защитить все это слоем цементобетонного раствора.
Иногда поперечные перемычки выполняют из прутиков арматуры диаметром в 5-10 мм с загнутыми концами. Данная манипуляция позволяет не допустить появления мостиков холода внутри колодезной кладки, которые, в свою очередь, могут заметно снизить теплоизоляционную эффективность.
Плюсы и минусы колодезной кладки
Как и любая строительная конструкция, колодезная кирпичная кладка имеет свои плюсы и минусы. Поэтому при выборе способа монтажа строения из кирпича следует тщательно все взвесить и подобрать для конкретного случая свой строительный прием.
К положительным моментам колодезной кладки относят:
- Снижение нагрузки на основание жилья, т.е. при возведении подобной кладки значительно снижается общая масса здания.
- Ощутимое сокращение общей цены постройки и экономия стройматериала (в т.ч. кирпича).
- Увеличение скорости монтажа кирпичной конструкции.
- Возможность монтажа строения с приемлемым размером основных стен при полном их соответствии СНиП, то есть имеется возможность соорудить кирпичные стены меньшей толщины с сохранением показателей теплопроводимости либо даже их уменьшения. Допустимые параметры теплопотерь обеспечиваются при толщине стен не более 65 см.
- Возможность не производить утепление перегородок.
К отрицательным сторонам колодезной кладки относят:
- Неоднородность структуры, вследствие которой уменьшается ее капитальность, то есть прочность здания.
- Вероятность повышения инфильтрации воздушных масс через воздушные полости. Иначе говоря, крайне уязвленный монтаж в плане образования конденсата на стенах строения, особенно в холодное время года.
- Неустойчивость к перепадам температур, которая может привести к стремительному разламыванию утеплителя.
- Усложненность при диагностировании состояния утеплителя в процессе эксплуатации.
Устранить или уменьшить недостатки подобной кладки можно путем соблюдения следующих правил:
- Грамотно высчитать и устроить как горизонтальные, так и вертикальные диафрагмы.
- Обустроить пароизоляционный слой внутри «колодца», т.к. уложенный в нем утеплитель может впитывать конденсат, а также оставить фильтровентиляционный промежуток не менее чем 10 мм либо применить утеплитель, которому не будет страшен конденсат.
- В качестве утеплителя использовать материал с высокой степенью термостойкости.

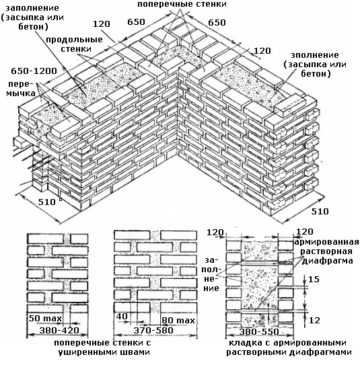

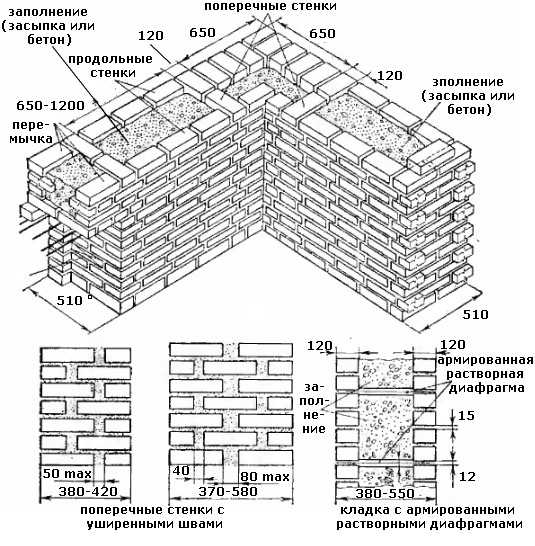

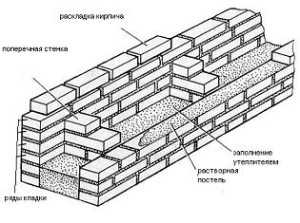

схема колодцезной кладки
Технология монтажа или обустройства колодцевой кладки
Общая информация о методике обустройства колодцевой кладки выглядит следующим образом:
- На гидроизоляционный пласт основания строения в поперечном направлении необходимо уложить 2 ряда кирпичей колодезной кладки без промежутков плотно друг к другу.
- Сформировать 2 отдельно расположенные стенки колодезной кладки из кирпича, разделенные расстоянием в 130-140 мм. При этом полость должна быть ровно такой, какая нужна для заполнения ее утеплителем.
- Через каждые 60-120 см в перегородках строения необходимо устроить поперечные перемычки, желательно с наилучшим их расположением непосредственно под опорами балок перекрытия.
- Применить проволочные связки с целью соединения кирпичной кладки соседних стенок в одну систему.
- При монтаже перемычек расстояние между кирпичами колодезной кладки, которое бывает примерно 25 мм, позднее рекомендуется заполнить насыпным утеплителем. Исключением в этом случае считаются оконные и дверные проемы, где монтаж кирпичей должен осуществлять «всплошную».
- По завершении монтажа облегченной кладки в 3 слоя кирпичи необходимо уложить вновь плотно друг к другу. Для наилучшего сцепления конструкции производится армирующее покрытие из металлической сетки.
- На последний пласт кладки из кирпича монтируют брусья, которые должны будут выполнить функции опор нижних прогонов стропил крыши и балок перекрытия.
- Заканчивает монтаж по колодезной кладке установка рулонной гидроизоляции.
Засыпку стен строения, как правило, осуществляют после монтажа 5-6 ярусов кирпича. Этой высоты достаточно для того, чтобы произвести последующую заливку растворной перемычки. При этом колодцевая кладка в случае заполнения ее сыпучими материалами во избежание проседания должна через каждый слой в 300-500 мм плотно утрамбовываться и заливаться раствором.
Похожие статьи
kamedom.ru
конструкция облегченного типа и с утеплителем
Одним из способов утепления при строительстве дома является колодцевая кладка стен из кирпича. Методика заключается в возведении внутренней и наружной части конструкции, между которыми оставляется колодец для заполнения теплоизоляционными материалами. Такой способ позволяет сэкономить на утеплении помещения и уменьшить давление на фундамент постройки.
Характеристика
Преимущества
Перед началом строительных работ необходимо правильно подобрать стройматериалы, чтобы избежать нарушения теплоизоляции помещения.

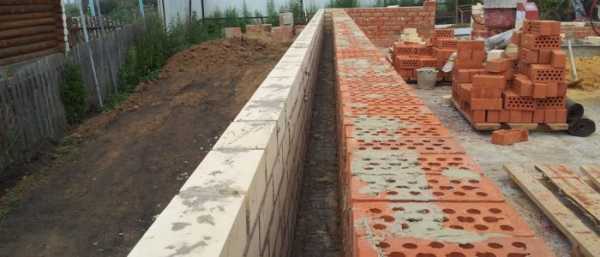

Колодцевая кладка возводится таким образом, что проем между двумя частями стены в полкирпича заполняется термоизоляционным материалом. Кирпичные конструкции соединяются между собой арматурными штырями с изогнутыми концами. Использование кладки с утеплением имеет такие преимущества:
- экономия кирпича до 18% в сравнении с обычной кладкой;
- снижение веса и объема конструкции;
- отсутствие конденсата в полости колодца;
- возможность применять на лицевой стороне стены экономичного материала, такого как силикатный или керамический кирпич;
- огнеупорность;
- эстетичность вида.
Недостатки
Вентиляционные зазоры препятствуют появлению конденсата между слоями стен.Колодцевая кирпичная кладка имеет много преимуществ, но если не учесть некоторые нюансы, то можно получить такие нежелательные эффекты:
- Снижение однородности и прочности конструкции. Для предотвращения этого недостатка необходимо рассчитать, где и в каком количестве разместить горизонтальные и вертикальные диафрагмы, что обеспечит усиление конструкции.
- Образование конденсата внутри колодца в зимнее время. Чтобы избежать такого эффекта, внутреннюю сторону колодца необходимо обложить пароизоляционным слоем. При этом делаются вентиляционные зазоры размером не меньше 10 см. В районе верхнего и нижнего ряда проводится очистка вертикальных швов, что обеспечивает конструкции конвекцию воздуха.
- Разрушение утеплителя при воздействии высоких температур летом. Использование специальных термостойких утеплительных материалов предотвратит нарушение теплоизоляции.
Где используется?
Наблюдается широкое использование колодезной кладки в строительстве таких конструкций:
- наружные стены жилого дома;
- многоэтажные постройки;
- подсобные здания.
Не следует путать этот способ укладки стены со строительством, когда делают канализационный колодец из кирпича или скважину. При этом делается обкладка ямы изнутри сплошным рядом кирпича до верха. Делается водопроводный люк для откачки лишней воды. Кроме этого, при сооружении скважины оставляется отверстие, чтобы вывести водопроводные трубы. Альтернативой кирпичной кладки являются бетонные кольца колодца.
Вернуться к оглавлениюРасход материалов
Колодезная кладка из кирпича позволяет значительно снизить количество кирпича в сравнении со сплошной конструкцией. Расчет необходимых средств проводит каменщик, который будет выполнять работу. Для строительства понадобятся такие материалы:
- Кирпич. Чаще всего используют керамический, так как он является влагоустойчивым. Расчет необходимого количества делается на основе норм расхода стройматериалов.
- Раствор. Состоит из песка, цемента и воды или специальной клеевой смеси.

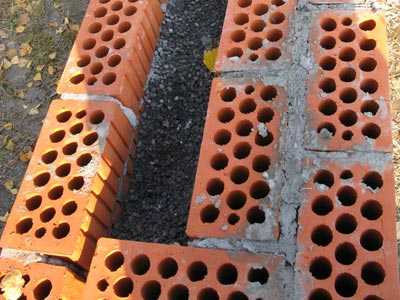

- Засыпка. В качестве утеплителя могут использоваться такие сыпучие средства, как шлак, керамзит, опилки.
- Термоизоляционные материалы. Специальные стройматериалы, такие как стекловата, минеральная вата и пенополистирол обеспечивают надежную термоизоляцию помещения.
- Средства для армирования. Могут использоваться армировочные сетки, стальная проволока или арматура, изогнутая по краям.
Как делать?
Конструкция облегченного типа
Если постройка не предназначена для жилья, то пустота между слоями стены заполняется бетоном.Кладка колодцев при этом виде работ осуществляется двумя рядами, между которыми образовывается полость в виде колодца. Через 2—5 рядов конструкция закрепляется тычковым рядом. Если длина стены составляет более 1,5 м, то производится армирование с помощью стальной проволоки. Особенностью такой конструкции является то, что пустоты заполняются раствором бетона до самого верха. Такой вид стены чаще всего применяют для нежилых помещений, которые не нуждаются в удерживании тепла. Заполнение колодцев проводится поэтапно исходя из скорости застывания раствора.
Вернуться к оглавлениюС утеплителем
Для достижения лучшего показателя теплопроводности используется комбинированная кладка кирпича, при которой лицевая часть стены выкладывается облицовочным материалом, а внутренняя — пенобетонными блоками.
Применение теплоизоляционных материалов при возведении стены такого типа позволяет существенно поднять способность конструкции удерживать тепло. Поэтому колодцевая кладка с утеплителем чаще всего применяется при строительстве жилых домов. Особенностью такого вида работ является применение таких утеплителей, как стекловата, минеральная вата или пенополистирол. Эти материалы необходимо класть в пустоты, образующиеся при возведении конструкции. Использование этих средств обусловлено их огнеупорностью и устойчивостью к разрушению. Выбор качественных стройматериалов предотвратит нежелательные моменты.
etokirpichi.ru
Колодцевая кладка: За и Против, недостатки с утеплителем
Колодцевая кладка – недостатки и достоинства ее применения в постройке современных жилых сооружений
Колодцевая кладка – это конструкция из трех слоев, в которой стену выкладывают из пары отдельных стенок, имеющих толщь не более половины кирпича.
Эти стенки соединяются друг с другом вертикальными и горизонтальными кирпичными мостами, которые образовывают замкнутые колодцы.
Внутренняя прослойка чаще всего выполняется из кирпичей или блоков, а наружный — из керамического камня, различных видов кирпича, силикатного, а также блоков из бетона и керамзитобетона.
Колодцевая кладка: За и Против
Преимущества колодцевой кладки:
- Снижение потребления кирпича около 18% в соотношении со сплошной его укладкой;
- Сравнительно небольшая толщина и вес перекрытия, что приводит как к экономии на стеновые материалы, так и к смягчению запросов к несущей способности фундамента;
- Корректные расчеты нивелируют опасность конденсации влажности внутри частей стены;
- Не принципиально использование «тёплых» кладочных растворов;
- Как составляющий материал, который применяют для лицевого слоя стен, допустимы экономичные керамические и клинкерные кирпичи американского формата;
- Огнестойкость;
- Эстетический, не требующий отдельных работ и затрат, готовый фасад здания.
Минусы колодцевой кладки:
- Способствует снижению прочности здания, нарушает однородность.
- Способствует образованию конденсата на стенках жилища особенно зимой.
- Крайне неустойчива к температурным перепадам и может привести к быстрому разрушению утеплителей.
Как видите однозначных аргументов в пользу выбора или отказа от использования данного материала нет, поэтому вам придется самостоятельно принимать решение, но зато вы уже знаете, чего ожидать от покрытия колодцевой кладкой.
Колодцевая кладка – недостатки, которые нельзя не озвучить
Безусловно, колодцевая кладка обладает рядом преимуществ, основным из которых является экономичность.
Но при воздвижении крупномасштабного проекта для серьезного заказчика перед решением утеплить здание именно этой кладкой вы должны учесть все возможные риски ее использования.
Поэтому мы перечислим основные недостатки колодцевой кладки, чтобы вы понимали, с чем можете столкнуться во время строительства:
- Высокая трудоемкость строительства;
- Высокая вероятность сокрытия дефектов монтажа теплоизоляционного слоя;
- Сложность диагностики состояния утеплителя в процессе эксплуатации;
- Снижение надежности стен, что предполагает использование дополнительных горизонтальных растворных диафрагм;
- Усиленная инфильтрация воздуха через воздушные полости;
- Закладные составляющие части из металла имеют потребность в в антикоррозионной защите и могут быть мостиками холода;
- Низкая ремонтопригодность, обусловленная разными эксплуатационными характеристиками сырья при данном порядке кладки.
Облегченная колодцевая кладка
Облегченная колодцевая кладка делается из пары стенок шириной в половину кирпича, помеж которых располагается утеплительное сырье.
С периодичностью в 2-5 рядов кладки стенки связывают тычковыми рядами. Толщина внутренних несущих стен достигает 25 см. Перегородки размещают в половину кирпича или в четверть. Если перегородка имеет длину более 1,5 м, то нужно произвести армирование кладки, например стальной проволокой.
Образующиеся между кладками пустоты заполняют бетоном, таким образом, создавая прочную конструкцию, которая не содержит утеплителя.
Это идеальный вариант для нежилых помещений, которые не требуют теплоизоляции. Засыпка между блоками стандартная и осуществляется поэтапно по мере заполнения и застывания раствора.
С помощью универсальной гидроизоляции можно добиться нужной концентрации тепла внутри конструкции. Это позволит максимально утеплить стены без увеличения массы плиты. Облегченную кладку можно использовать в высотных домах, она безопасна и довольно проста в осуществлении.
Колодцевая кладка с утеплителем
Отдельного внимания заслуживает вопрос применения утеплителей при колодцевой кладке.
Сама идея использования утепляющего слоя в середине стеновой конструкции зародилась в середине двадцатого века – как средство утепления между кирпичными стенами в то время использовали разные опилки, мох и торф.
В настоящее время колодцевая кладка с утеплителем разрешает использование практически любого типа теплоизоляционных материалов, однако при его выборе необходимо учитывать невозможность ремонтно-восстановительных работ.
Поэтому главными требованиями к утепляющим материалам называют стойкость к деформации и влажности. Названным требованиям полностью соответствуют, и, как правило, зачастую применяются такие материалы, как стекловата, минеральная вата и пенополистирол.
Возможно также использование керамзита и древесных опилок.
Использовать ли колодцевую кладку в строительстве
Мы озвучили все основные характеристики применения колодцевой кладки в строительстве различных зданий, и после изучения недостатков и преимуществ назревает вывод – данный материал, безусловно, удобен в использовании и демократичен в цене, но риски слишком велики и часто непредвиденные траты, после обнаружения неточностей в работе, перекрывают ожидаемую выгоду.
А так же вы можете посмотреть видео колодцевая кладка
dachnoe-delo.ru
Колодцевая кладка своими руками
Сохранение тепла – важнейшая функция здания. То, как оно ее выполняет, является важным показателем качества строения. Утолщение стен помогает мало, даже в средних широтах оно должно быть значительным – больше двух метров. Ясно, что этот способ неприемлем из-за затрат на кирпич, из-за высокого давления на фундамент. Колодцевая кладка с утеплителем – выход из положения. Это новая технология строительства.
Что такое колодцевая кладка
Колодцевая кладка — вид кладки кирпича при которой оставляют полость между внутренней и внешней частью стены. Ее заполняют теплоизоляцией, которая изготавливается из сыпучих материалов, плит из пенополистирола, легкого бетона, минеральной ваты.

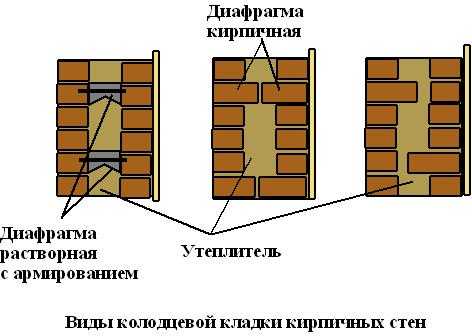

Прочность строению обеспечивают так называемые диафрагмы. Это кирпичные перемычки, соединяющие внешнюю и внутреннюю стенки. Толщина их примерно в полкирпича, располагаются они на расстоянии четырех кирпичей друг от друга.
Кроме того, эти вертикальные диафрагмы армируются сеткой. Она укладывается через четыре ряда кладки. Также для прочности устанавливают ребра жесткости из арматуры. Они укрепляют оконные перемычки и перекрытия. Ребра заводят под внутреннюю и внешнюю стены и защищают раствором.
Кирпичная диафрагма, придавая прочность, заметно уменьшает теплоизоляцию. Поэтому иногда ее тоже делают из арматуры.
Применение
Колодезная кладка кирпича хороша для малоэтажных домов. Получается удачное сочетание расходов, теплоизолирующих свойств строения, трудоемкости. Недостатки метода компенсируются грамотным подходом к делу – точными расчетами и правильным выбором строительных материалов.
Преимущества
Колодцевая кладка стен из кирпича обладает рядом преимуществ:
- теплопотеря отвечает нормам технической документации при толщине стен 64 сантиметра;
- снижается нагрузка на фундамент, на его сооружение надо меньше материалов и трудовых затрат;
- кладка стен тоже обойдется дешевле, в результате снижается общая финансовая стоимость;
- скорость строительства увеличится.
Недостатки
Метод имеет минусы:
- конструкция составлена из разных материалов, поэтому здание менее прочное, показатели капитальности уменьшены;
- в среднем слое в холод образуется конденсат;
- в жару может начать разрушаться утеплитель, отсутствует возможность его замены;
- высокая трудоемкость производимых работ.
С недостатками ведется борьба. Правильный расчет диафрагм решает первую проблему. Для борьбы с конденсатом внутри колодца прокладывают пароизоляционный слой с вентиляционным зазором в десять сантиметров. Чтобы не вредила жара, применяют специальные виды утеплителя, не разлагающиеся от высоких температур и имеющие высокую степень гидрофобности.
Устройство
Внутренняя часть стены производится из полнотелого кирпича. Толщина ее от половины до полутора кирпича. Это зависит от требуемой прочности. Лицевая сторона – декоративная, ее выполняют из специального кирпича. Ширина колодца соответствует выбранному утеплителю, а стена должна быть одинаковой толщины внутренней и внешней частей.
Перевязка кирпичных вертикальных диафрагм с продольными рядами производится через один. Если применяется сыпучий утеплитель, каждый слой трамбуется и поливается раствором через 50 сантиметров. Это делается во избежание проседания. Засыпка утеплителя производится после возведения шести ярусов.
Материалы и инструменты
Перед началом работы надо приготовить:
- кирпич и раствор для кладки;
- армирующую сетку;
- теплоизолятор;
- штукатурку;
- кельму;
- отвес;
- шпатель.
Последовательность работы
Кладка колодцем не должна вызвать серьезных затруднений у человека, минимально знакомого с работой каменщика. Но необходимы расчет, аккуратное выполнение, соблюдение порядка:
- На гидроизоляцию, лежащую на фундаменте, кладут кирпич двумя сплошными рядами. Это будет основанием «колодца».
- Далее формируются параллельные вертикальные слои. Расстояние между ними диктует выбор утеплителя.
- Вертикальные диафрагмы располагаются примерно в метре друг от друга. Лучше всего, если они находятся под балками перекрытий.
- Проволочные стяжки укрепляют участки стен.
- Всплошную делаются дверные, оконные проемы и последние ряды кладки.
- Кладут гидроизоляцию. Проводится подготовка для устройства крыши.
Стены, утепленные таким образом, можно оштукатурить. Это усилит конструкцию и исключит проникновение влаги к утеплителю. Эта новая технология – незаслуженно забытое старое. На Руси строили засыпные дома.
Трехслойная кладка
Кроме колодезной существует еще вид кладки с теплоизоляционным слоем внутри. При этом способе первый слой стены покрывается плитами термоизолятора, потом монтируется облицовочный кирпич. На сегодняшний день такая система кладки запрещена.
kirpichfaq.ru
Технологический процесс кладки колодцев из кирпича
Колодцы являются многофункциональным сооружением. Существуют различные их виды в зависимости от назначения, материала изготовления. Что из себя они представляет? Какова технология кладки колодцев из кирпича, читайте в статье.
Виды колодцев
Эти сооружения бывают разными, что зависит от многих факторов: назначения, глубины залегания грунтовых вод, состава почвы и многого другого.
Встречаются следующие виды колодцев:
- Ключевые – самые экономичные и простые. Они бывают нисходящими и восходящими, что зависит от наличия ключей.
- Шахтные колодцы. Для их создания необходимо вырыть шахту 10-20 метров глубиной. Форма таких колодцев разная: круглая, прямоугольная, квадратная.
- Трубные колодцы. Они изготавливаются круглой формы, напоминающей трубу. Это долговечные и гигиеничные сооружения.
Кладка колодцев выполняется из различных материалов. Это может быть кирпич, камень, бетон, железобетон, дерево.
Шахтные колодцы
Эти сооружения, независимо от типа, имеют одинаковую конструкцию – котлован вытянутой формы, глубина которого составляет 5-15 метров. Стенки такого колодца укреплены, оголовок аккуратно оформлен. Преимущества сооружения шахтного типа в том, что имеется постоянный доступ к питьевой воде, которая не только сохраняется здесь, но и пополняется естественным способом. Полностью осушается такой колодец крайне редко.
Кирпичная шахта
Разные типы шахтных колодцев по своему устройству мало отличаются друг от друга. Разница между каменным и кирпичным колодцем, например, невелика. Основное отличие – в укладке кирпичей, где применяется определенная схема. Для того чтобы стены колодца были надежными, ширина кладки должна составлять один – полтора кирпича. Круглая форма шахты достигается за счет применения стабилизирующего профиля.
Если кирпичную или каменную шахту не укреплять рамой, образующей скелет всей колодезной конструкции, она очень скоро начнет осыпаться. Для изготовления опорной рамы используют металлический профиль, арматуру или водостойкие породы дерева.
Трубный колодец

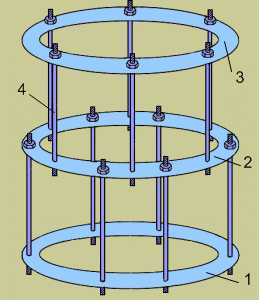

Кладка колодца из кирпича начинается с подготовки рам. Их диаметр должен быть равным диаметру будущего колодца. Основной является нижняя рама. Для ее изготовления используется металл, железобетон или мореный дуб, так как она должна быть самой прочной. Рама имеет толщину 10 сантиметров. Ширина равна толщине кладки. Размер внешнего диаметра на 5-6 сантиметров превышает внешний диаметр рам промежуточных.
Внешний край рамы по всему периметру снизу имеет нож из стали. Деревянными является и верхняя, и промежуточная рама. Между собой они скрепляются при помощи гвоздей. Толщина этих рам составляет 8 сантиметров, а ширина – такая же или немного меньше, чем толщина кладки.
По периметру рам необходимо просверлить друг под другом отверстия, между которыми будет одинаковое расстояние. Они нужны для того, чтобы вставлять в них анкеры. Нижняя рама имеет шесть анкеров, которые плотно закреплены гайкой и шайбой. После проверки уровнем в котлован горизонтально опускается готовая рама, а на нее при помощи гаек и шайб надевается промежуточная. Чтобы конструкция была прочней, необходимо укрепить ее сверху бревнами.

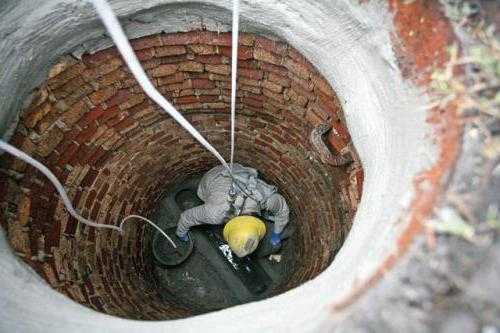

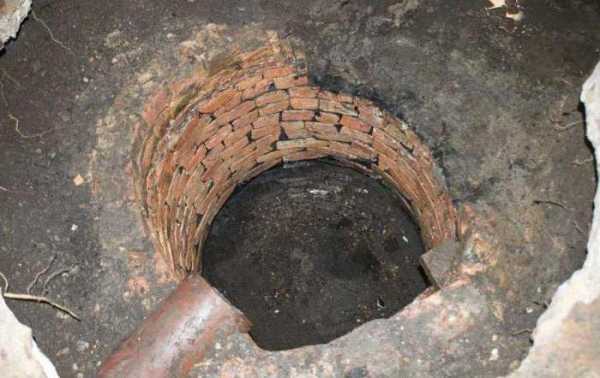

Кладка кирпичных колодцев
Этот процесс выполняется в один – полтора кирпича. Ряды при этом могут быть только тычковыми или чередоваться с ложковыми. Обязательно, вне зависимости от вида кладки, первые два ряда – тычковые. Чтобы сохранялась правильная круглая форма, специалисты рекомендуют пользоваться шаблонами, которые выполняются в виде колец с двумя половинками, скрепленными клиньями.
Кладка колодцев своими руками не вызывает затруднений, если все делать правильно. Сначала раствор цемента в 1-1,5 сантиметра толщиной накладывается на основную раму и разравнивается. На него кладутся кирпичи первого ряда, затем второго и так далее. Если кладка колодцев круглая, между кирпичами снаружи будут оставаться зазоры. Их нужно заполнить битым на мелкие кусочки кирпичом, смешанным с раствором.
Во время кладки не следует забывать об отверстиях для анкеров. Они проделываются в кирпичах. Зазоры необходимо заделать цементным раствором. Для того чтобы получить прочную кладку кирпича, по всей длине каждого четвертого ряда следует проложить тонкую проволоку в два слоя. Когда расстояние между промежуточной рамой и верхним рядом станет 5-6 сантиметров, кладку необходимо приостановить, на раме закрепить анкера, а свободное пространство заполнить раствором. Но предварительно в него добавляется гравий или щебень в пропорции 1:3. Раствор нужно утрамбовать. Для этого подойдет деревянная доска, ширина которой совпадает с расстоянием между рамой и кирпичами.
При поступлении воды в колодец через стенки, в них оставляются отверстия для окон, равные 25х50 сантиметров. В них будут устанавливаться фильтры для очищения воды. На кирпичную кладку верхнего ряда накладывается арматура и заливается раствором цемента толщиной 20-25 сантиметров.
Оштукатуривание
После того как кладка колодцев из кирпича своими руками закончена, приступают к оштукатуриванию их внутренних и внешних стен. Чтобы облегчить эту операцию, нужно запастись маяками, которые представляют собой гладкие ровные рейки. Для этой работы достаточно шести штук. Их устанавливают на одинаковом друг от друга расстоянии в тех местах, где крепятся анкера.
Маяк от маяка отделяется деревянным полукругом, который называется малкой. Его радиус – половина диаметра внутренней части колодца. Малка двигается по маякам сверху вниз и наоборот, тем самым выравнивает раствор, который предварительно нанесли на стену.
Сразу оштукатурить стены по всей их высоте невозможно, это делается полосами. Всякий раз маяки нужно снимать, а зазоры заделывать раствором. Чтобы не засорилось дно комочками падающего раствора, его закрывают досками.
Оштукатуривают внутреннюю и внешнюю поверхность стен колодца двумя этапами. Сначала разбрызгивается жидкий раствор для заполнения всех щелей в кладке из кирпича, а затем более густой.
После того как оштукатурили первую полосу кладки, нужно продолжить выборку грунта и кладку второй полосы. Так следует чередовать работы до тех пор, пока полностью не будет вырыт колодец до нужной глубины, которая фиксируется плитами из бетона, подложенными под ножи основной рамы. Плиты должны выходить за границы колодца примерно на полметра. После окончания всех работ дно колодца нужно хорошо очистить и засыпать щебнем, гравием или песком.
Канализационный колодец
Кладка колодцев такого вида осуществляется с использованием глиняного кирпича, не пропускающего воду. За неимением такового подойдет красный. Кладка осуществляется в полкирпича. Канализационные колодцы бывают круглой, прямоугольной или квадратной формы. Для их создания потребуется много кирпича, цемента, песка, битума, жирной глины, щебня, а также плита для перекрытия и труба для вентиляции.
Но сначала нужно выбрать место, где будет осуществляться кладка колодцев из кирпича. Инструкция с требованиями по безопасности установки и эксплуатации канализационных колодцев должна обязательно соблюдаться. Обустройство подобных сооружений осуществляется на расстоянии 30 метров от источника питьевой воды.
Если колодец предназначен для накопления отходов, его размещают на дачном участке так, чтобы к нему смогла подъехать машина для откачки нечистот.
Как рассчитать вместительность канализационного колодца?
Это сделать просто. Нужно перемножить количество потребляемой за сутки воды на даче и количество дней, за которые происходит накопление нечистот, для переработки которых микроорганизмами требуется трое суток. Это нужно учитывать при строительстве очистительного сооружения из кирпича. Оно должно быть по размерам таким, чтобы хватало места для накопления отходов за несколько дней.

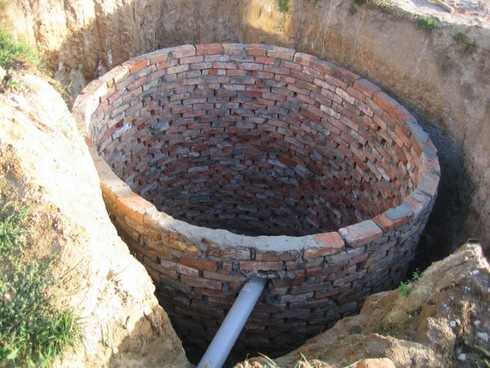

Кладка кирпича канализационного колодца
После определения места размещения колодца, приобретения нужного материала приступают к строительству. Технологический процесс кладки колодцев из кирпича начинается с заливки фундамента. Раствор готовится из двух частей песка, по одной – гравия и цемента. Высота фундамента составляет 20 сантиметров. После заливки ему нужно дать время для затвердевания. Обычно для этого достаточно одной недели. Каждый день фундамент нужно поливать водой.
Затем делается кладка колодцев, штукатурка дна и стен, покрытие битумом в два слоя. Устанавливаются перекрытие из железобетонной плиты или просмоленного щита из дерева, люк и труба для вентиляции.
Сооружения такого типа используются в водопроводно-канализационных хозяйствах. Смотровой колодец рекомендуется располагать на расстоянии не менее чем 3-12 метров от жилого помещения. Его размер хозяин определяет индивидуально. Главное требование – наличие условий для работ, связанных с обслуживанием трубопровода.
Колодца могут иметь разную форму. Стенки круглого колодца имеют толщину, равную длине одного кирпича, который укладывается тычками. Кладка кирпича прямоугольной формы выполняется по двухрядной системе.
Для кладки кирпича в сухом грунте используется раствор из цемента и песка в соотношении 1:4, а в мокром – 1:3. Швы внутри колодца тоже затираются раствором.
Если на глубине вырытого колодца залегают грунтовые воды, его внешняя поверхность оштукатуривается. Толщина слоя достигает два сантиметра, а высота – на полметра выше уровня грунтовых вод. При кладке стен колодца в ее швы заделываются скобы из чугуна или стали. Расстояние между ними составляет 35 сантиметров. Скобы располагаются по вертикали в шахматном порядке в два ряда. Они заменяют ступеньки при спуске и подъеме в шахту.
Требования
К материалу, из которого возводится колодец, предъявляются особые требования. Кирпич не должен иметь сколы, трещины и быть пустотелым. Раствор берется со стандартной рецептурой. В его состав входит портландцемент М400 и чистый песок с размером песчинок не более двух миллиметров. Раствор прочнее, если в нем содержится меньше песка. Это легко узнать по соотношению ингредиентов. Оптимальным считается раствор марки М50: одна часть цемента и четыре – песка.
fb.ru
Метод колодезной кладки из кирпича

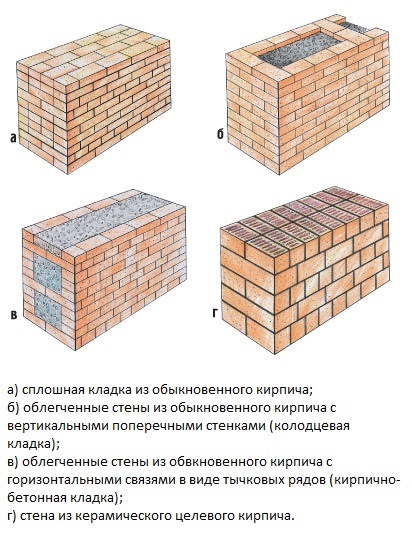

Колодцевая кладка — это конструктивная связка из трех рядов, в которой стенку строения облицовывают из пары отдельно расположенных перегородок, имеющих толщину не более половины кирпича. Эти перегородки, соединяясь между собой вертикальными и горизонтальными кирпичными мостиками, образуют замкнутые колодцы. При этом чаще всего внутренняя прослойка возводится из обычных кирпичей или блоков, а наружная стенка — из керамокамня или другого вида кирпича (в т.
ч. силикатного), керамзитобетона или бетоноблока. Рассмотрим, для чего нужна такая конструкция при строительстве домов, в чем ее плюсы и минусы, а также как возводится колодцевая кирпичная кладка.
Общие сведения
Доказано, что подобная кладка (другое название — английская) позволяет сэкономить расход кирпича в среднем на 15-20%. К тому же использование колодезной, или колодцевой, укладки кирпича при строительстве жилых домов позволяет значительно снизить коэффициент теплопроводности стен.
Суть этой конструкции, а точнее, строительной манипуляции, заключена в том, что из кирпича возводится только внутренняя и наружная часть стенки на конкретную толщину, а в образовавшееся таким образом между ними углубление (колодец) строители закладывают теплоизолирующий материал.Заполнителем в этой конструкции может выступить различного вида легкий бетон, керамзит, опилки или шлак, утепленные пенополистироловые плиты или минвата.
Для того чтобы достичь необходимой прочности кладки, строители параллельные перегородки соединяют, как правило, поперечными перемычками или диафрагмами.
Делают их шириной в полкирпича на расстоянии до 4 кирпичей друг от друга. Причем через каждые 5-6 рядов кладка вертикальной перемычки армируется. На самом нижнем уровне перекрытия под оконными диафрагмами (за 2 ряда) необходимо устроить горизонтальные ребра жесткости из той же арматурной сетки, заведенной во внешнюю и внутреннюю поверхности стенок, и защитить все это слоем цементобетонного раствора.
Иногда поперечные перемычки выполняют из прутиков арматуры диаметром в 5-10 мм с загнутыми концами. Данная манипуляция позволяет не допустить появления мостиков холода внутри колодезной кладки, которые, в свою очередь, могут заметно снизить теплоизоляционную эффективность.
Плюсы и минусы колодезной кладки
Как и любая строительная конструкция, колодезная кирпичная кладка имеет свои плюсы и минусы. Поэтому при выборе способа монтажа строения из кирпича следует тщательно все взвесить и подобрать для конкретного случая свой строительный прием.
К положительным моментам колодезной кладки относят:
Снижение нагрузки на основание жилья, т. е. при возведении подобной кладки значительно снижается общая масса здания.Ощутимое сокращение общей цены постройки и экономия стройматериала (в т.
ч. кирпича).Увеличение скорости монтажа кирпичной конструкции.Возможность монтажа строения с приемлемым размером основных стен при полном их соответствии СНиП, то есть имеется возможность соорудить кирпичные стены меньшей толщины с сохранением показателей теплопроводимости либо даже их уменьшения. Допустимые параметры теплопотерь обеспечиваются при толщине стен не более 65 см.Возможность не производить утепление перегородок.
К отрицательным сторонам колодезной кладки относят:
- Неоднородность структуры, вследствие которой уменьшается ее капитальность, то есть прочность здания.Вероятность повышения инфильтрации воздушных масс через воздушные полости. Иначе говоря, крайне уязвленный монтаж в плане образования конденсата на стенах строения, особенно в холодное время года.Неустойчивость к перепадам температур, которая может привести к стремительному разламыванию утеплителя.Усложненность при диагностировании состояния утеплителя в процессе эксплуатации.
Устранить или уменьшить недостатки подобной кладки можно путем соблюдения следующих правил:
- Грамотно высчитать и устроить как горизонтальные, так и вертикальные диафрагмы.Обустроить пароизоляционный слой внутри «колодца», т.к. уложенный в нем утеплитель может впитывать конденсат, а также оставить фильтровентиляционный промежуток не менее чем 10 мм либо применить утеплитель, которому не будет страшен конденсат.В качестве утеплителя использовать материал с высокой степенью термостойкости.
Технология монтажа или обустройства колодцевой кладки
Общая информация о методике обустройства колодцевой кладки выглядит следующим образом:
На гидроизоляционный пласт основания строения в поперечном направлении необходимо уложить 2 ряда кирпичей колодезной кладки без промежутков плотно друг к другу.Сформировать 2 отдельно расположенные стенки колодезной кладки из кирпича, разделенные расстоянием в 130-140 мм.
При этом полость должна быть ровно такой, какая нужна для заполнения ее утеплителем.Через каждые 60-120 см в перегородках строения необходимо устроить поперечные перемычки, желательно с наилучшим их расположением непосредственно под опорами балок перекрытия.Применить проволочные связки с целью соединения кирпичной кладки соседних стенок в одну систему.При монтаже перемычек расстояние между кирпичами колодезной кладки, которое бывает примерно 25 мм, позднее рекомендуется заполнить насыпным утеплителем. Исключением в этом случае считаются оконные и дверные проемы, где монтаж кирпичей должен осуществлять «всплошную».По завершении монтажа облегченной кладки в 3 слоя кирпичи необходимо уложить вновь плотно друг к другу. Для наилучшего сцепления конструкции производится армирующее покрытие из металлической сетки.На последний пласт кладки из кирпича монтируют брусья, которые должны будут выполнить функции опор нижних прогонов стропил крыши и балок перекрытия.Заканчивает монтаж по колодезной кладке установка рулонной гидроизоляции.
Засыпку стен строения, как правило, осуществляют после монтажа 5-6 ярусов кирпича. Этой высоты достаточно для того, чтобы произвести последующую заливку растворной перемычки. При этом колодцевая кладка в случае заполнения ее сыпучими материалами во избежание проседания должна через каждый слой в 300-500 мм плотно утрамбовываться и заливаться раствором.
Главная» Наши услуги» Строительство загородных коттеджей» Дом из кирпича
Начиная с эпохи фараонов и до настоящего времени в качестве строительного материала для возведения самых надёжных и долговечных домов служит кирпич.
С примерами выполненных работ можно познакомиться в разделе «Наши объекты».
Проекты и цены на дома из кирпича под ключ:
Строительство домов из кирпича
Дом из кирпича под ключ – это всегда солидно, престижно и богато. Несмотря на появление новых строительных материалов, дом из кирпича не потерял свою популярность.
Кирпич обладает очень хорошими физико — техническими и эксплуатационными свойствами и считается самым прочным и надёжным материалом для строительства. Можно также отметить тот факт, что он обеспечивает создание объектов разной величины, а экологические свойства делают его незаменимым. Кроме того, используя этот материал, всегда есть возможность создавать сложные архитектурные ансамбли, украшая фасад декоративными элементами в процессе кладке стен.
Для качественного возведения дома из кирпича под ключ необходимо грамотно подобрать вид кирпича. Существует большое количество видов кирпича, которые отличаются предназначением, формой и характеристиками. Самыми популярными и востребованными в загородном строительстве являются два вида: керамический красный и силикатный белый.
Керамический кирпичизготавливают из глины, путем замешивания, разложения в специальные формы и обжига с применением специальных технологий. Отличается он хорошими телоизоляционными и морозостойкими свойствами, не подвержен воздействиям влаги и горению.
Силикатный кирпич создан из известково-песчаного раствора, с добавлением примесей, под воздействием высоких температур и давления.
Недостатком этого вида строительного материала является его меньшая прочность и способность впитывать влагу. Однако, по сравнению с керамическим, стоимость силикатного кирпича заметно дешевле. Данный вид кирпича можно использовать для возведения внутренних стен, что позволит сэкономить в процессе строительства.
Все несущие стены кирпичного дома рекомендуется возводить из керамического кирпича марки М 150.
Керамический и силикатный кирпичи могут быть полнотелыми и пустотелыми. Полнотелый кирпич более прочный и тяжёлый, а пустотелый более хрупкий, но обладает более высокими теплоизоляционными характеристиками. В строительстве чаще применяют красный пустотелый кирпич.
При возведении стен кирпичного дома следует предусмотреть строительство цоколя для защиты основания стен от негативных действий влаги.
При строительстве кирпичного дома под ключ необходимо обратить особое внимание на метод кладки кирпича. Существует несколько разновидностей кладки кирпича, в зависимости от требуемой толщины стены.
- В полкирпича – на ширину одного кирпича, толщина стен — 12 смВ кирпич – на длину одного кирпича, толщина стен — 25 смВ полтора кирпича – один кирпич в длину и второй в ширину, толщина стен – 38 смВ два кирпича – в длину двух кирпичей, толщина стен — 51 см
Кладка выполняется в шахматном порядке, особое внимание уделяется углам.
В настоящее время в загородном строительстве активно используют в качестве строительного материала для возведения стен дома керамические крупноформатные поризованные блоки.
Поскольку кирпич обладает высокой теплопроводностью, то для того чтобы дом был тёплый, следует выкладывать стены в два кирпича.
Чтобы сократить расход материала, применяют технологию колодцевой кладки. Технология заключается в возведении двух стен в полкирпича с небольшим промежутком между ними, который заполняется утеплительным материалом: минеральная ватой, пеноплексом, опилками, либо теплыми кладочными растворами из туфа, керамзита или шлака. Стены соединяются между собой кирпичными мостиками, расстояние между мостиков, как правило, равно 1 м, через каждые 4-5 рядов кладки.
Если стены кирпичного дама возводятся менее чем в два кирпича, то рекомендуется проводить наружнее или внутреннее утепление стен дома.
Ряды кирпичей скрепляются между собой раствором из смеси цемента и песка, в пропорции 1 к 3. Толщина наносимого цементно-песчанного раствора не должна превышать 15 мм. По желанию, раствору можно придать любой цвет.
Чтобы кирпичные стены дома из кирпича под ключ были более прочными, проводят армирование. Армирование кладки помогает увеличить несущую способность и устойчивость стен.
Армирование рекомендуется проводить через каждые 4-5 рядов кирпичной кладки. Выполняется армирование при помощи либо арматурной сетки, либо прутов из арматуры диаметром 5 мм. Арматура полностью утапливается в соединительный раствор для избежания коррозии.
Строительство кирпичного дома требует соблюдения строительных норм и технологий, качественного выполнения работ согласно проекту, привлечение грамотных специалистов, ведь допущенная при строительстве дома из кирпича ошибка может стоить очень дорого.
Для получения точного расчета стоимости строительства дома из кирпича под ключ необходимо ОТПРАВИТЬ ЗАЯВКУ НА РАСЧЕТ
К заявке желательно прикрепить проект дома или всю имеющуюся информацию с Вашими пожеланиями, указать место нахождения участка и контактные данные для уточняющих вопросов, при необходимости.
Дополнительную информацию и консультацию о проведении работ по строительству дома из кирпича в Санкт-Петербурге можно получить по телефону +7 (812) 918-82-93
С примерами выполненных работ можно познакомиться в разделе «Наши объекты».
Колодцы являются многофункциональным сооружением.
Существуют различные их виды в зависимости от назначения, материала изготовления. Что из себя они представляет? Какова технология кладки колодцев из кирпича, читайте в статье.
Виды колодцев
Эти сооружения бывают разными, что зависит от многих факторов: назначения, глубины залегания грунтовых вод,состава почвы и многого другого.
Встречаются следующие виды колодцев:
Ключевые– самые экономичные и простые.
Они бывают нисходящими и восходящими, что зависит от наличия ключей.Шахтные колодцы.Для их создания необходимо вырыть шахту 10-20 метров глубиной. Форма таких колодцев разная: круглая, прямоугольная, квадратная.Трубные колодцы.Они изготавливаются круглой формы, напоминающей трубу. Это долговечные и гигиеничные сооружения.
Кладка колодцев выполняется из различных материалов. Это может быть кирпич, камень, бетон, железобетон, дерево.
Эти сооружения, независимо от типа, имеют одинаковую конструкцию – котлован вытянутой формы, глубина которого составляет 5-15 метров.
Стенки такого колодца укреплены, оголовок аккуратно оформлен. Преимущества сооружения шахтного типа в том, что имеется постоянный доступ к питьевой воде, которая не только сохраняется здесь, но и пополняется естественным способом. Полностью осушается такой колодец крайне редко.
Кирпичная шахта
Разные типы шахтных колодцев по своему устройству мало отличаются друг от друга. Разница между каменным и кирпичным колодцем, например, невелика.
Основное отличие – в укладке кирпичей, где применяется определенная схема. Для того чтобы стены колодца были надежными, ширина кладки должна составлять один – полтора кирпича. Круглая форма шахты достигается за счет применения стабилизирующего профиля.
Если кирпичную или каменную шахту не укреплять рамой, образующей скелет всей колодезной конструкции, она очень скоро начнет осыпаться. Для изготовления опорной рамы используют металлический профиль, арматуру или водостойкие породы дерева.
Трубный колодец
Кладка колодца из кирпича начинается с подготовки рам.
Их диаметр должен быть равным диаметру будущего колодца. Основной является нижняя рама. Для ее изготовления используется металл, железобетон или мореный дуб,так как она должна быть самой прочной.
Рама имеет толщину 10 сантиметров. Ширина равна толщине кладки. Размер внешнего диаметра на 5-6 сантиметров превышает внешний диаметр рам промежуточных.
Внешний край рамы по всему периметру снизу имеет нож из стали.Деревянными является и верхняя, и промежуточная рама. Между собой они скрепляются при помощи гвоздей. Толщина этих рам составляет 8 сантиметров, а ширина — такая же или немного меньше, чем толщина кладки.По периметру рам необходимо просверлить друг под другом отверстия, между которыми будет одинаковое расстояние.
Они нужны для того, чтобы вставлять в них анкеры.Нижняя рама имеет шесть анкеров, которые плотно закреплены гайкой и шайбой. После проверки уровнем в котлован горизонтально опускается готовая рама, а на нее при помощи гаек и шайб надевается промежуточная. Чтобы конструкция была прочней, необходимо укрепить ее сверху бревнами.
Кладка кирпичных колодцев
Этот процесс выполняется в один – полтора кирпича.
Ряды при этом могут быть только тычковыми или чередоваться с ложковыми. Обязательно, вне зависимости от вида кладки, первые два ряда – тычковые. Чтобы сохранялась правильная круглая форма, специалисты рекомендуют пользоваться шаблонами, которые выполняются в виде колец с двумя половинками, скрепленными клиньями.
Кладка колодцев своими руками не вызывает затруднений, если все делать правильно. Сначала раствор цемента в 1-1,5 сантиметра толщиной накладывается на основную раму и разравнивается.
На него кладутся кирпичи первого ряда, затем второго и так далее. Если кладка колодцев круглая, между кирпичами снаружи будут оставаться зазоры. Их нужно заполнить битым на мелкие кусочки кирпичом, смешанным с раствором.
Во время кладки не следует забывать об отверстиях для анкеров. Они проделываются в кирпичах.Зазоры необходимо заделать цементным раствором.
Для того чтобы получить прочную кладку кирпича, по всей длине каждого четвертого ряда следует проложить тонкую проволоку в два слоя. Когда расстояние между промежуточной рамой и верхним рядом станет 5-6 сантиметров, кладку необходимо приостановить, на раме закрепить анкера, а свободное пространство заполнить раствором.Но предварительно в него добавляется гравий или щебень в пропорции 1:3. Раствор нужно утрамбовать.
Для этого подойдет деревянная доска, ширина которой совпадает с расстоянием между рамой и кирпичами.При поступлении воды в колодец через стенки, в них оставляются отверстия для окон, равные 25х50 сантиметров. В них будут устанавливаться фильтры для очищения воды. На кирпичную кладку верхнего ряда накладывается арматура и заливается раствором цемента толщиной 20-25 сантиметров.
Оштукатуривание
После того как кладка колодцев из кирпича своими руками закончена, приступают к оштукатуриванию их внутренних и внешних стен.
Чтобы облегчить эту операцию, нужно запастись маяками, которые представляют собой гладкие ровные рейки. Для этой работы достаточно шести штук. Их устанавливают на одинаковом друг от друга расстоянии в тех местах, где крепятся анкера.
Маяк от маяка отделяется деревянным полукругом, который называется малкой. Его радиус – половина диаметра внутренней части колодца. Малка двигается по маякам сверху вниз и наоборот, тем самым выравнивает раствор, который предварительно нанесли на стену.
Сразу оштукатурить стены по всей их высоте невозможно, это делается полосами. Всякий раз маяки нужно снимать, а зазоры заделывать раствором. Чтобы не засорилось дно комочками падающего раствора, его закрывают досками.Оштукатуривают внутреннюю и внешнюю поверхность стен колодца двумя этапами.
Сначала разбрызгивается жидкий раствор для заполнения всех щелей в кладке из кирпича, а затем более густой.После того как оштукатурили первую полосу кладки, нужно продолжить выборку грунта и кладку второй полосы.Так следует чередовать работы до тех пор, пока полностью не будет вырыт колодец до нужной глубины, которая фиксируется плитами из бетона, подложенными под ножи основной рамы. Плиты должны выходить за границы колодца примерно на полметра. После окончания всех работ дно колодца нужно хорошо очистить и засыпать щебнем, гравием или песком.Кладка колодцев такого вида осуществляется с использованием глиняного кирпича, не пропускающего воду.
За неимением такового подойдет красный.Кладка осуществляется в полкирпича. Канализационные колодцы бывают круглой, прямоугольной или квадратной формы. Для их создания потребуется много кирпича, цемента, песка, битума, жирной глины, щебня, а также плита для перекрытия и труба для вентиляции.
Но сначала нужно выбрать место, где будет осуществляться кладка колодцев из кирпича. Инструкция с требованиями по безопасности установки и эксплуатации канализационных колодцев должна обязательно соблюдаться. Обустройство подобных сооружений осуществляется на расстоянии 30 метров от источника питьевой воды.
Если колодец предназначен для накопления отходов, его размещают на дачном участке так, чтобы к нему смогла подъехать машина для откачки нечистот.
Как рассчитать вместительность канализационного колодца?
Это сделать просто.
Нужно перемножить количество потребляемой за сутки воды на даче и количество дней, за которые происходит накопление нечистот, для переработки которых микроорганизмами требуется трое суток. Это нужно учитывать при строительстве очистительного сооружения из кирпича. Оно должно быть по размерам таким, чтобы хватало места для накопления отходов за несколько дней.
Кладка кирпича канализационного колодца
После определения места размещения колодца, приобретения нужного материала приступают к строительству.
Технологический процесс кладки колодцев из кирпича начинается с заливки фундамента. Раствор готовится из двух частей песка, по одной — гравия и цемента. Высота фундамента составляет20 сантиметров.
После заливки ему нужно дать время для затвердевания. Обычно для этого достаточно одной недели. Каждый день фундамент нужно поливать водой.
Затем делается кладка колодцев, штукатурка дна и стен, покрытие битумом в два слоя. Устанавливаются перекрытие из железобетонной плиты или просмоленного щита из дерева, люк и труба для вентиляции.
Кладка смотрового колодцаиз кирпича
Сооружения такого типа используются в водопроводно-канализационных хозяйствах.
Смотровой колодецрекомендуется располагать на расстоянии не менее чем 3-12 метров от жилого помещения. Его размер хозяин определяет индивидуально. Главное требование – наличие условий для работ, связанных с обслуживанием трубопровода.
Колодца могут иметь разную форму. Стенки круглого колодца имеют толщину, равную длине одного кирпича, который укладывается тычками. Кладка кирпича прямоугольной формы выполняется по двухрядной системе.
Для кладки кирпича в сухом грунте используется раствор из цемента и песка в соотношении 1:4, а в мокром – 1:3. Швы внутри колодца тоже затираются раствором.Если на глубине вырытого колодца залегают грунтовые воды, его внешняя поверхность оштукатуривается. Толщина слоя достигает два сантиметра, а высота — на полметра выше уровня грунтовых вод.
При кладке стен колодца в ее швы заделываются скобы из чугуна или стали.Расстояние между ними составляет 35 сантиметров. Скобы располагаются по вертикали в шахматном порядке в два ряда. Они заменяют ступеньки при спуске и подъеме в шахту.
Требования
К материалу, из которого возводится колодец, предъявляются особые требования.
Кирпич не должен иметь сколы, трещины и быть пустотелым. Раствор берется со стандартной рецептурой. В его состав входит портландцемент М400 и чистый песок с размером песчинок не более двух миллиметров.
Раствор прочнее, если в нем содержится меньше песка. Это легко узнать по соотношению ингредиентов. Оптимальным считается раствор марки М50: одна часть цемента и четыре – песка.
Источники:
- kamedom.ru
- fundamentdoma.ru
- fb.ru
blog-potolok.ru
Как выполняется кладка колодцевая | Мой колодец
Колодезная кладка кирпича
В строительстве водопроводных и канализационных сетей, сооружение колодцев является наиболее ответственной задачей. Это не только питьевые, но и перепадные, смотровые и поворотные колодцы, различные септики и отстойники.
Для их сооружения используются различные материалы: камень, дерево, металлические трубы, бетон, пластик. Кладка колодца из кирпича, при этом, заслуживает особого внимания по той простой причине, что её несложно выполнить своими руками.
Причём, если использовать для этой цели кирпич, бывший в употреблении, цена колодца вас приятно удивит.
Устройство кирпичного колодца
Чаще всего, кладка колодезная из кирпича используется в строительстве сетевых резервуаров. В зависимости от назначения, они могут иметь как круглую, так и прямоугольную или квадратную форму.
Итак:
- Кладка колодцев, глубина которых не превышает шести метров, обычно ведётся снизу. Есть и другой способ возведения стен, называемый опускным – его используют в более глубоких шахтах.
Чаще всего, это колодцы для воды питьевой. - Мы же расскажем о возведении кладки снизу-вверх, а видео в этой статье поможет вам лучше усвоить информацию. Итак, если речь идёт, к примеру, о смотровом или поворотном колодце, кладка его стен должна производиться по бетонному основанию.
Железобетонное днище для колодца
- Оно может быть выполнено как монолитным способом, так и устроено с применением железобетонных плит. Размер днища должен немного превышать площадь колодца с учётом толщины его стенок.
- Чтобы начать кладку и придать правильную форму колодцу, на основание обычным мелом наносится разметка.
Сначала необходимо начертить перпендикулярные оси: поперечную и продольную. Точка их пересечения будет центром колодца. - Если его шахта имеет квадратную форму, нужно отчертить внутренний периметр. Для колодца круглой конфигурации, на основании размечают внутреннюю окружность стен.
- Стены любого сооружения, возводимые из кирпича, требуют дополнительного усиления, и колодцы не являются исключением. Только способы усиления в каждом случае применяют разные.
Предвидя ваш вопрос: «Что кладут на дно колодца перед тем, как выложить первый ряд?», сразу скажем, что в случае с круглыми колодцами, это деревянная или металлическая рама. - А вообще, по всей высоте кирпичной кладки, устанавливают три рамы соответствующего диаметра. Нижняя, или основная рама — самая широкая, она превышает по диаметру промежуточную и верхнюю рамы на 50 мм.
Кстати, эту раму можно выполнить и из железобетона. Толщина нижней рамы должна быть не менее 10 см. На внешней стороне этой рамы устанавливается стальной нож. - Для увеличения прочности кладки, рамы соединяются между собой металлическими прутами диаметром 12-15 мм. По размеру их сечения в раме сверлят отверстия.
В нижнюю раму вставляют шесть стержней. Сверху устанавливают раму промежуточную. На неё, для соединения с верхней рамой, тоже монтируют арматуру, но уже не шесть, а двенадцать прутов.
Каркас для круглого колодца
- На арматуре должна быть нарезана резьба, так как её крепление к рамам будет осуществляться с помощью гаек. Получившийся каркас обеспечит жёсткость всей конструкции, и не позволит стенкам колодца обрушиться, даже если произойдёт естественное движение грунта.
- При строительстве колодца опускным способом, нижняя рама с ножом позволит без проблем опускать в шахту сегменты колодца. Только в этом случае рам может быть не три, а гораздо больше — всё зависит от глубины сооружения.
- Основная задача, которую нужно решить перед началом возведения стен, это отсутствие воды в колодце. Если влага просачивается в шахту, её откачивают.
Естественно, что во время дождя подобные работы тоже не ведутся — вода вымывает из швов ещё не схватившийся раствор. - Для тех, кто никогда прежде не занимался кладочными работами, проще всего для ориентира сделать шаблон, имитирующий сечение стен колодца. После установки каркаса, вдоль внешних граней раскладывается кирпич.
На фото снизу хорошо видно, как это нужно сделать. Стенки круглого колодца выкладывают таким образом, чтобы тычковый ряд кирпича образовал его внутреннюю окружность.
Предварительная раскладка кирпича
- Затем можно приступать к замешиванию раствора. Компонентный состав раствора представляет собой смесь одной части цемента и трёх частей просеянного песка.
Воды в растворе должно быть столько, чтобы получился густой, эластичный раствор. - Под первый ряд, его накладывают прямо на раму. Если она бетонная или деревянная, её лучше предварительно застелить полосками рубероида.
- Вертикальные швы, которые значительно расходятся с наружной стороны кладки, тщательно заполняются раствором. При возведении колодца большого диаметра расширение стыков между кирпичами может быть довольно значительным.
- В целях экономии раствора, а так же для увеличения прочности швов, в них закладывают обломки кирпича, крупный щебень, или керамзит. Чтобы делать это было удобно, между стенками шахты и колодца должен быть зазор не менее 20 см.
Потом его слоями засыпают песчано-гравийной смесью, а в верхней части — глиной, которую тщательно трамбуют. - В зависимости от глубины колодца, толщина его стен может соответствовать одной длине кирпича (25 см), либо выкладываться в полтора кирпича (37,5 см). Горловина колодца, имеющего круглую форму, должна быть немного уже, чем диаметр его рабочей камеры.
Кирпичная кладка колодцем- Для этого кладку постепенно сужают, но только с трёх сторон. С отвесной стороны обычно сооружают выступы, либо устанавливают металлические скобы, позволяющие спускаться в колодец.
Вертикальность стены необходимо контролировать, используя отвес. Перевязка смежных рядов выполняется за счёт небольшого смещения (в четверть кирпича). - Два нижних ряда будут тычковыми, а далее, они могут чередоваться с ложковыми, через каждых три-четыре ряда. Чередующиеся ряды будут служить для вас ориентиром для дополнительного армирования.
В каждом четвёртом ряду необходимо закладывать стальную проволоку или тонкую полосу. - Для входа труб в колодец, по ходу кладки необходимо оставить отверстия. Там, где стержни каркаса будут мешать положить кирпич, в нём придётся делать вырубку.
Немного не доходя до уровня промежуточной рамы, кладку прекращают. Сначала необходимо установить раму. - На свободные концы стержней надевается промежуточная рама, а затем жёстко фиксируется шайбами и гайками. После её установки, а так же проверки горизонтальности и вертикальности всей конструкции, кладочные работы можно продолжать.
Стыки между кладкой и рамой должны быть тщательно заделаны раствором.
По мере того, как высота кладки увеличивается, для того, кто её производит, внутри колодца необходимо установить подмости. Выполнив несколько рядов, с наружной стороны кладку желательно сразу оштукатурить цементным раствором.
Слой штукатурки увеличит срок службы колодца, и защитит его от проникновения грунтовых вод или верховодки.
Колодцевая кладка для стен дома
В малоэтажном строительстве жилых домов нередко выполняется колодцевая кладка стен из кирпича. Этот вид кладки заслуживает самого пристального внимания.
Во-первых, он позволяет наиболее эффективно утеплить стены. А во-вторых, в процессе возведения их можно не только утеплить, но и одновременно декорировать. Итак, колодцевая кладка: за и против.
Возведение стены методом колодцевой кладки
Итак:
- Немного подробнее о положительных сторонах такого возведения стен. Для каждого региона существуют определённые нормы рекомендуемой толщины стен, которая может быть очень даже значительной.
- В целях экономии, учитывая всё возрастающую стоимость энергоресурсов, стены, по идее, нужно делать ещё толще. А это экономически нерационально: увеличатся затраты на покупку кирпича, да и фундамент понадобится более мощный.
- Для тех, кто строит небольшой частный дом такие сложности ни к чему. Получить более тёплые кирпичные стены с наименьшими финансовыми затратами поможет колодцевая кладка с керамзитом.
Пенополистирол в гранулах
- Можно, конечно, использовать и рулонные утеплители, но тогда себестоимость строительства будет возрастать. Неплохой альтернативой керамзиту могут стать, пожалуй, только полистирольная крошка и вспученный вермикулит.
Гранулированные утеплители засыпают в «колодец» стены, образовавшийся в процессе её возведения. - Такая конструкция значительно уменьшает нагрузки на фундамент от веса стен. А если для их возведения использовать пустотелый кирпич, наружные стены станут легче ещё на четверть.
Кладка кирпича колодцем имеет только один минус: она не является монолитной, так как имеет пустоты. По этой причине у здания, имеющего подобные стены, уменьшаются показатели капитальности и сейсмостойкости. - По сути, колодцевая кладка представляет собой трёхслойную конструкцию, состоящую из основной стены, утеплителя, и лицевой стены. Обе стенки в процессе кладки жёстко связываются между собой.
Для усиления конструкции применяют различные приёмы, например: основная стенка возводится из полнотелого кирпича, и лицевая – из пустотного.
Армирование кладки сеткой
- Внутреннее пространство двух первых рядов может быть заполнено не утеплителем, а раствором, представляя собой монолитный пояс. В горизонтальных швах, через 4-5рядов выполняется армирование стальной сеткой или полосой.
- За счёт выполнения горизонтальной и вертикальной перевязки швов, и получаются колодцы, замкнутые со всех сторон. Если в качестве утеплителя применяются сыпучие материалы, то во избежание их усадки, через каждых 50-60 см выполняют горизонтальные диафрагмы из тычковых рядов кирпича.
Устройство горизонтальных диафрагм
В настоящее время применяется не менее четырёх вариантов выполнения колодцевой кладки: облегчённая (полкирпича), полтора кирпича, в два кирпича (иногда в два с половиной), модифицированная.
Подробности этих методов мы описывать не будем. При необходимости вы легко найдёте в интернете нужную информацию
Кладка печей
Аналогично ведётся и кладка печных колодцев, схема которых очень похожа на некоторые способы колодцевой кладки стен дома. В печном строительстве этот вид кладки используется для уменьшения теплопроводности стен.
Итак:
- Колодец, образовавшийся между внутренней и наружной стенкой, так же, как и в случае с наружными стенами, заполняют утеплителем. Кроме тех материалов, что мы упоминали в предыдущей главе, здесь могут применяться различные виды минеральных ват. Колодцы могут быть заполнены и каким-либо лёгким бетоном.
Схема кладки печи в 3 колодца
Мы привели вам схему, с помощью которой может быть выполнена кладка колодцев печи своими руками. Кстати, этот способ используют не только для кладки самой печи, но и для возведения дымохода.
moikolodets.ru
