Котел на отработанном масле своими руками чертежи – самодельный котел на отработанном масле, на жидком топливе, с наддувом, как сделать, схема, чертежи

Отработка, которая будет заливаться в котел, должна храниться в канистрах по 5 литров. Лучше всего хранить масло в помещении, так как с холодным топливом котел разжечь намного сложнее. Если топливо будет храниться на улице, то примерно за час до розжига его следует занести в помещение. В бачок топливо наливают тоненькой струйкой, стараясь не перемешивать грязь, которая оседает на дно канистры при хранении. В этом случае в котел поступит более чистое масло.

Эксплуатация котла проводится по следующей инструкции:

• Наливают в горловину немного отработанного масла, для первого запуска достаточно трех литров топлива, которых вполне хватает для двухчасовой работы котла.
• Затем наливают около 100 грамм бензина для розжига. Важно запомнить, что после заливки бензина нельзя закрывать крышку горловины. В противном случае при поднесении спички скопившиеся пары бензина могут вспыхнуть.
• Теперь можно зажечь спичку и бросить ее в открытый лючок. Для собственной безопасности лучше держать лицо подальше от горловины.

В процессе эксплуатации сделанного своими руками котла отопления на отработке могут возникнуть разные вопросы, но чаще всего потребителя волнуют такие темы:

• Поддержка горения. В целом котел не нуждается в участии человека, однако иногда требуется уменьшить или увеличить пламя. Если приоткрыть горловину и увеличить поток воздуха, то пламя станет больше. Для уменьшения огня заслонку горловину немного прикрывают.
• Как потушить огонь внутри котла. Для полного прекращения горения топлива нужно полностью закрыть горловину.
• Безопасность котла на отработке. Если процесс изготовления выполнялся в соответствии с чертежами котла на отработанном масле и с соблюдением всех пунктов инструкции, а места соединений полностью герметичны, то печь не будет представлять опасности для здоровья и жизни человека.
• Эффективность отопления котлом на отработке. Люди, которые уже пользовались такой конструкцией, отмечают, что небольшую площадь можно обогреть до нормальной температуры примерно за 15 минут при условии, что температура на улице не ниже 0 градусов.

Таким образом, печь-котел на отработке является выгодным и достаточно эффективным. Кроме того такую конструкцию без труда можно собрать своими руками.

teplospec.com

Котлы на отработанном масле своими руками чертежи

Котел на отработке своими руками: две модели

Отработанное топливо – далеко не самый чистый вид горючего. Тем более, если его сливали из двигателей. В нем имеются присадки, тяжелые металлы, множество всяких «добавок». В принципе, все их можно разложить на простые углеводороды и сжечь. В результате на выходе будут только азот, углекислый газ и пары воды, которые абсолютно безвредны. Но такое полное сгорание возможно при определенных температурах.

Если не вдаваться в подробности, а сказать кратко: полное окисление всех составляющих происходит при температуре около 600 o C. При изменении ее на 200 o C в одну и другую сторону в воздухе будет целый «букет» вредных и очень вредных веществ. Потому к самодельным печам на отработке нужно относиться со всей возможной осторожностью: канцерогены, мутогены, тяжелые металлы — это только малая часть того, «букета», которым будете дышать вы и окружающие, при нарушении температуры сгорания.

Технология испарения масла

В печах этого типа горит не масло, а его пары. То есть отработку до начала горения разогревают, она начинает испаряться, а уже пары зажигаются. Эта технология позволяет грязное, тяжелое, плохо горящее топливо разложить на более «легкие» составляющие, а потом уже жечь их. Именно она при правильно подобранных параметрах позволяет добиться практически бездымного и полного сгорания топлива, при котором нет практически никаких выбросов: сгорает все.

Котел на отработке своими руками: принцип котла на испарении масел

Самый простой и эффективный способ реализовать эту технологию — использовать раскаленную чашу, в которую капает отработка.

При соприкосновении с раскаленным металлом масло резко испаряется, пары перемешиваются с подающимся сюда воздухом, вспыхивают и сгорают. Количество выделяемого при этом тепла велико. Для достижения максимального КПД и полного сгорания требуется, чтобы горящая смесь долго находилась в камере сгорания. Потому в устье воздуховода нужно установить неподвижную крыльчатку, которая и будет создавать требуемое завихрение в камере сгорания.

Паровой котел своими руками на отработке может быть реализован в таком виде

Несмотря на высокий КПД и «всеядность» такой принцип работы редко реализуется в заводских котлах, производимых в США и Европе. Зато российские производители выпускают котлы на отработке, работающие именно на технологии испарения. Главный камень преткновения в реализации таких котлов – способ предварительного разогрева чаши. Те, кто делают эти котлы самостоятельно, поступают просто: закидывают в чашу пропитанный бензином фитиль, наливают немного солярки или того же бензина, поджигают, дожидаясь пока чаша разогреется до требуемых температур. После этого открывают подачу масла.

В Европе и США подобное решение неприемлемо: небезопасно. Зато наши производители также используют именно этот способ розжига своих печей.

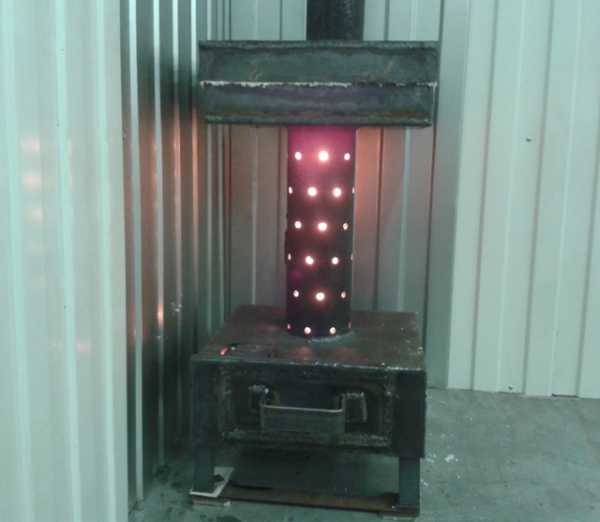

Еще один вариант печи с плазменной чашей

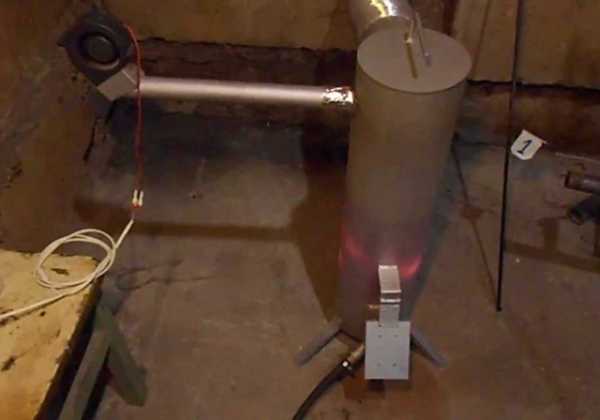

В видео продемонстрирован один из вариантов обогрева гаража при помощи печи на отработке. Но в этом варианте реализована не капельная подача топлива: оно течет струйкой и сгорает далеко не полностью. Именно по этой причине автор проекта уделил такое внимание изоляции и уплотнению всех съемных частей: чтобы минимизировать попадание дыма в помещение и сделал высокий дымоход для лучшей тяги.

Как сделать капельную подачу и избежать перелива

Самая большая проблема при реализации агрегатов с плазменной чашей – обеспечение капельной подачи топлива. Для начала нужно обеспечить достаточный уровень фильтрации. Для этого на конец трубки, опущенной в отработку, надевают автомобильный масляный фильтр полной фильтрации (не частичной).

Фильтр этот нужно будет менять как минимум, раз в месяц, а вообще частота его замены зависит от качества топлива и количества в ней примесей. Если в качестве топливопровода используете шланг, со стыковкой фильтра могут возникнуть проблемы. На фильтре имеется металлическая резьба, которую в случае с шлангом накручивать некуда. Как вариант – можно найти кусок маслостойкого шланга нужного диаметра, надеть его на фильтр, а потом через штуцер соединить с основным шлангом.

Принцип организации капельной подачи топлива в чашу

Далее может возникнуть проблема с топливным насосом. Подобрать его несложно, но как добиться того, чтобы он подавал только нужное количество масла, если его производительность не регулируется? На рисунке справа продемонстрирована конструкция из двух тройников, ниппеля и штуцеров.

Собрав ее вы добьетесь того, что в шланге в каждый момент времени будет находится столько масла, сколько помещается в этом узле, а излишки стекать будут обратно в бак. Эта схема – аналог фабричной защиты от перелива.

Для обеспечения капельной подачи можно использовать фрагмент медицинской капельницы с регулятором. Его натягивают на нижний штуцер. Колесиком регулируют частоту капель.

Топлива должно быть столько, чтобы горело оно устойчиво и не чадило. Для нормальной текучести отработка должна иметь температуру порядка 10-20 о С. При каждом изменении температуры, и при использовании/доливе другого топлива, приходится подбирать частоту капель. Иначе масло сильно горит, или гаснет. Причем оба варианта нас не устраивают.

Подавать масло напрямую от капельницы в печь не получится. Сначала капли топлива попадают в воронку, которая соединена с топливопроводом, подающим горючее в раскаленную тарелку.

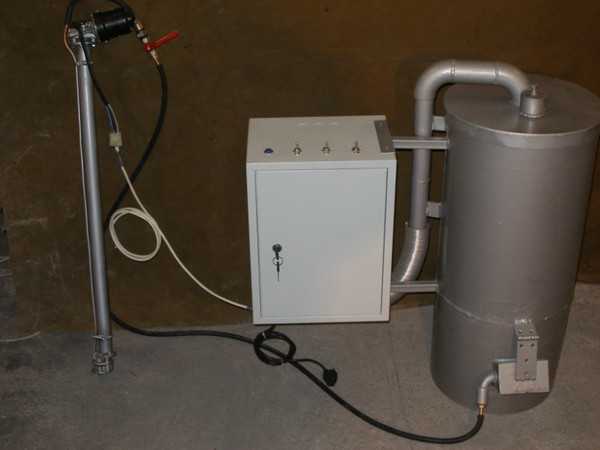

Если вокруг корпуса такой печи устроить водяную рубашку – получите печь на отработанном масле с водяным контуром, а куда подавать нагретую воду — на водяное отопление или в душ — дело ваше. Можно в верхнюю часть топки встроить теплообменник (например, кусок трубы изогнутый в виде буквы U). К нему подсоединить выносной бак для обеспечения горячей водой. Второй вариант — подключить трубы, ведущие к отопительной системе. Но в этом случае потребуется насос, который будет обеспечивать циркуляцию воды в системе.

Можно использовать также теплообменник на дымовой трубе. Он может быть заводского или кустарного изготовления.

Пиролизный вариант

Эта конструкция настолько популярна, что выпускается и на промышленных предприятиях. В этом случае масло в резервуаре поджигается. Разогреваясь, оно испаряется, пары поднимаются вверх в камеру сгорания (труба с дырками), где смешиваясь с кислородом, продолжают гореть. В камере дожига (расширение на трубе) происходит полное и окончательное окисление (сжигание) всех составляющих топлива.

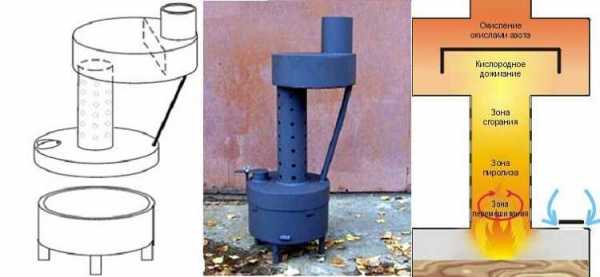

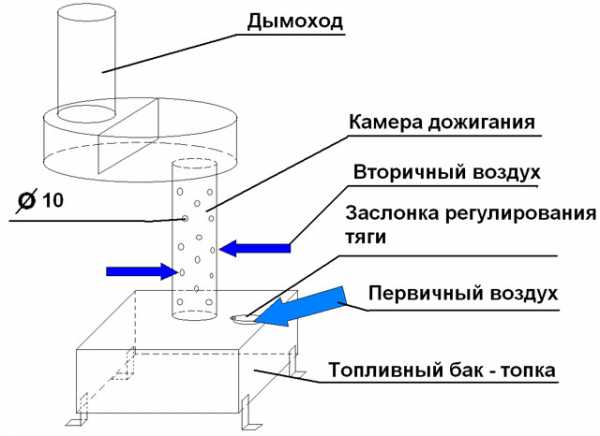

Котел на отработке своими руками: пиролизный способ

Для нормальной работы печи, в емкость, где находится масло и проходит первичное сгорание, воздух подается через специальное отверстие с заслонкой. Положением этой заслонки регулируется интенсивность горения и температура в помещении. В верхнюю камеру сгорания воздух должен поступать свободно. Потому вертикальная труба двумя резервуарами делается с большим количеством отверстий.

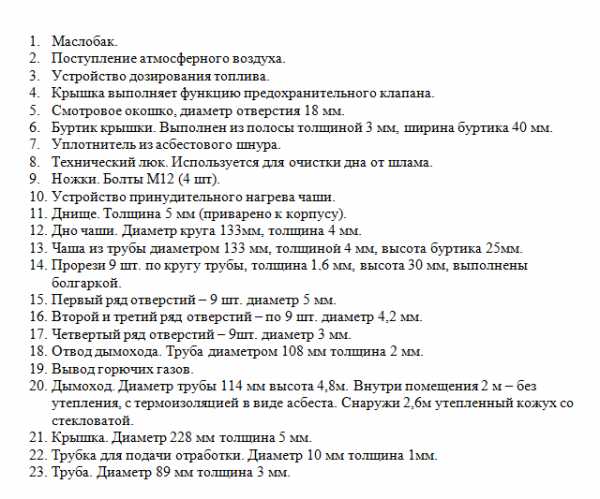

Котел на отработанном масле. Чертеж с размерами

Такая печь требует строгого соблюдения рекомендованных размеров, соблюдения указанных пропорций. Если вам требуется больший по размерам агрегат, пропорционально увеличивайте все части.

При установке нужен прямой дымоход. Его высота до «макушки» — не менее 4 метров. Так как печь имеет не очень большой вес, идеальным вариантом будет или металлический дымоход, или сэндвич .

Почему нельзя нарушать пропорции? Все дело в том, что оптимальная температура, при которой все углеводороды дожигаются, и на выходе остается только углекислый газ, азот и пары воды – это 600 o C. Если печь будет выдавать температуру больше 900 o C или меньше 400 o C, в выхлопе будут присутствовать тяжелые органические вещества. Они имеют очень плохое влияние на человеческий организм. Потому и желательно строго придерживаться заданных пропорций: этим вы гарантируете безопасность и свою и окружающих.

Всем хороша эта печь. Есть только один недостаток: небольшой резервуар. Доливать топливо во время работы печи – опасно, а ждать пока прогорит, не всегда есть возможность. Просто увеличить размеры резервуара не получится: большое количество масла не разогреется до нужной температуры, и не будет испаряться. Есть одна доработка, которая позволит продлить горение без особых проблем. Все что нужно – сделать неподалеку дополнительный резервуар, который соединен с основным по принципу сообщающихся сосудов.

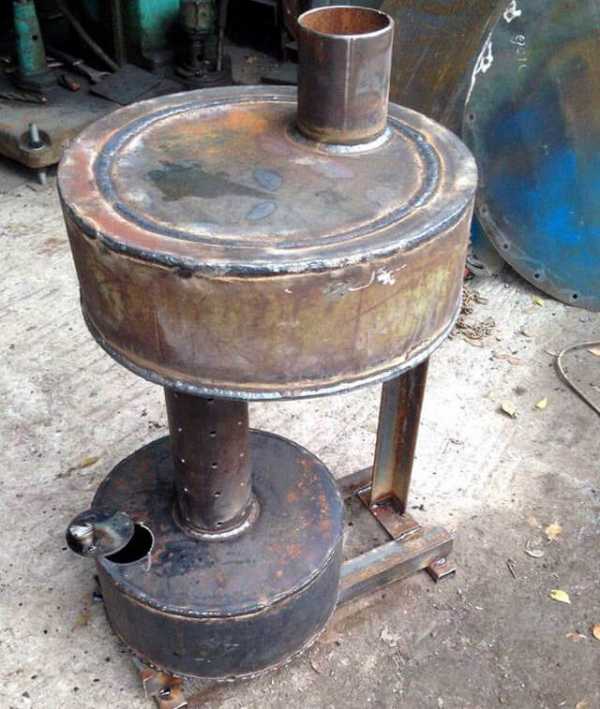

Резервуар для печи — способ продлить горение на одной заправке

Еще одна доработка позволяет с верхнего контура снимать тепло для нагрева воды. Вварив в верхнюю часть печи металлические трубы, получаете печь на отработке с подогревом воды. На фото показан один из вариантов такого теплообменника.

Верхнюю часть этого котла можно использовать для нагрева воды

Недостаток такого котла в том, что он очень быстро выжигает кислород в помещении, потому необходима хорошая система вентиляции. К тому же корпус печи раскаляется до красного свечения, температура очень высокая, что требует тщательного соблюдения норм пожарной безопасности.

Обязательно следует позаботиться о несгораемом основании, на которое устанавливают печь и оградить близлежащие стены от чрезмерного нагрева металлическим экраном. под который проложить слой теплоизолятора. Чтобы случайно никто не задел печь, желательно еще и защитное ограждение .

Для дома самодельные котлы на отработке использовать, наверное, не получится: не оставишь их без присмотра и на минуту. В тому же неказистые они на вид. А вот отопление гаража, теплицы или другого подобного технического помещения сделать реально.

Котёл с водяным контуром на отработанном масле. Чертежи и инструкция по изготовлению своими руками

Самодельный котёл отопления, работающий на отработанном автомобильном масле

Слитые автомобильные масла являются многокомпонентными, сильнозагрязнёнными веществами, которые к тому же ещё и плохо горят. Можно сказать, что как горючее отработка сама по себе «не очень», поскольку кислород просто не в состоянии окислить всё то химическое разнообразие, которое в ней находится. Если же расщепить масло на более простые составляющие, то сжечь их будет намного проще.

Метод разложения известен современной науке давно. Пламенное разделение, или, если говорить по-научному, пиролиз, применяется для получения простых легковоспламеняющихся веществ из любого топлива — нефти, угля, дров и т. д. Этот процесс удобен тем, что для химических преобразований никаких дополнительных затрат не требуется — для этого достаточно тепла, которое образуется при сгорании топлива. Преимущество пиролизного горения заключается ещё и в том, что этот процесс сам себя поддерживает и регулирует, а поэтому практически не требует постороннего вмешательства. Всё, что понадобится для запуска процесса разложения — испарить топливо и разогреть пары до температуры 300–400 °C. Для этого можно воспользоваться двумя методами.

Процессы, протекающие внутри печи на отработке, обеспечивают высокую температуру и полноту сгорания топлива

В первом случае горючее поджигают в резервуаре, после чего оно начинает активно испаряться. Эффективное перемешивание и получение однородной газовоздушной смеси обеспечивается за счёт Кориолисовой силы, поэтому важен точный расчёт диаметра и высоты камеры сгорания. Пары топлива поднимаются по вертикальной трубе с многочисленными отверстиями, через которые насыщаются кислородом воздуха. В верхней части камеры сгорания находится перегородка, которая нужна, чтобы снизить скорость газа и отделить зону окисно-азотного дожигания. Именно в ней опасные химические соединения вступают в реакцию с оксидами азота и распадаются на безвредные вещества.

Так называемый метод саможога, бесспорно, обладает привлекательной простотой и надёжностью, однако, резервуар с горящим маслом не позволяет говорить о безопасности. Для того чтобы устранить этот недостаток потребуется усложнять конструкцию отопительного агрегата.

Эффективность сжигания отработки значительно повышается при использовании горелки специальной конструкции

Второй способ предусматривает образование зон пиролиза, сгорания и дожигания прямо в факеле пламени, а для этого нужна горелка специальной конфигурации. Чтобы топливо окислялось полностью, форсунка должна обеспечивать многоступенчатое образование газовоздушной смеси. В таком устройстве первичное движение потока топлива обеспечивается компрессором. Благодаря инжекции, нагнетаемый воздух увлекает за собой атмосферный, а образование паров происходит за счёт разогрева горелки факелом пламени. Практически те же процессы можно наблюдать при работе паяльной лампы. Похожий метод реализован в промышленных жидкотопливных агрегатах. Самодельные конструкции используют такой же принцип, но работают немного по-другому. В них отработка капает в разогретую докрасна ёмкость, где мгновенно испаряется и сгорает при высокой температуре. В этом случае нельзя говорить о чистом пиролизе, поскольку имеет место ещё и энергия распада молекул в процессе микровзрывов.

Типы конструкций на отработке

В зависимости от области применения, котлы, использующие в качестве топлива отработанное масло, можно разделить на три группы:

• бытовые печи;
• водонагревательные агрегаты;
• отопительные котлы.

Бытовые печи устанавливают в помещениях, которые по ряду причин нельзя оборудовать водяным отоплением. Эти агрегаты характеризуются пониженным расходом топлива, а их конструкция обеспечивает наиболее полное сгорание масла. Бытовое оборудование является практически бездымным. Кроме того, печи нередко оборудуют системами очистки выбросов, что повышает безопасность их эксплуатации. Главное преимущество агрегатов этого типа — в их мобильности. Небольшие размеры позволяют легко транспортировать печь и установить её в небольшом помещении. Немаловажно и то, что устройство при необходимости можно легко дооснастить водяным контуром или площадкой для приготовления пищи.

Бытовая масляная печь

Водонагревательные агрегаты на уровне модуля для дожигания газов имеют специальную платформу, на которую опирается ёмкость с водой. Её тороидальная форма даёт дополнительное преимущество, поскольку нагрев осуществляется как снизу, так и со стороны дымового канала, который проходит внутри бака. Для автономной подачи воды на входе в бойлер монтируют небольшой водяной насос. Благодаря высокой температуре, нагреть воду можно гораздо быстрее, чем в заводских водонагревателях. Например, 100 литровый бак набирает температуру от 20 °C до 65 °C примерно за два часа, в то время как электрическому или газовому прибору потребуется в два раза больше времени. Если же говорить о стоимости условного литра горячей воды, то при использовании отработки затраты уменьшаются в 20–25 раз.

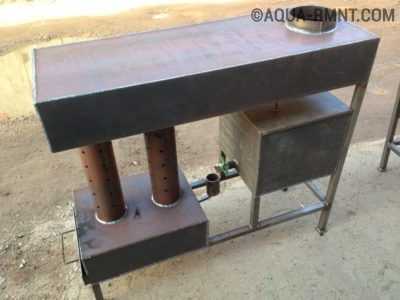

Ёмкость, установленная на уровне зоны дожигания, превращает печь на отработке в мощный водонагреватель

Отопительные котлы используются для подключения к водяным системам обогрева, поэтому оборудуются устройствами дожигания отработанных газов, фильтрами и устройствами безопасности. Несмотря на все меры предосторожности, оборудование для отопления отработанным маслом рекомендуется устанавливать в отдельных помещениях или пристройках.

Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива. Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс.

Котёл с водяным контуром спирального типа обеспечит работу отопительной системы загородного дома

Нередко агрегаты, работающие на слитом масле, дублируют устройствами, использующими электричество, газ или твёрдое топливо. Это обеспечивает функциональность инженерных систем в случае перебоев с доставкой отработки.

Изготовление котла, работающего на отработанном топливе

По описанным выше схемам разработаны и успешно эксплуатируются несколько типов котлов. Кроме того, для работы на жидком топливе можно приспособить любой твердотопливный или газовый отопительный агрегат. Расскажем о двух наиболее распространённых конструкциях, которые можно изготовить самостоятельно.

Чертежи отопительных агрегатов

Чертежи, которые мы предоставляем вашему вниманию, проверены на реально работающих печах, поэтому их уверенно можно использовать для собственных проектов.

Двухобъёмный

Эта конструкция состоит из двух цилиндрических камер, соединённых между собой отрезком толстостенной железной трубы с отверстиями для проникновения воздуха.

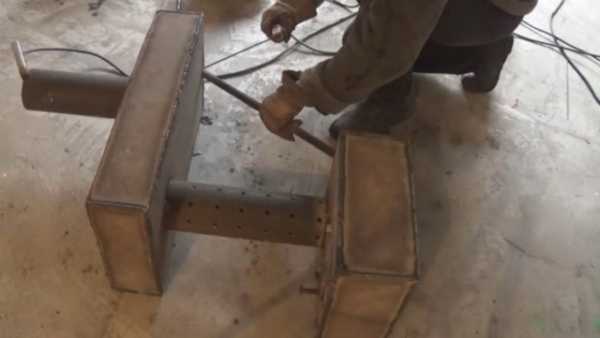

Чертёж двухобъёмного котла с прямоугольными рабочими камерами

Котел на отработке: достоинства и недостатки конструкции

Котел на отработанном масле является вспомогательным отопительным прибором, с помощью которого можно обогревать теплицы, гаражи, бытовки и другие технические помещения. Его конструкция довольно проста и при должной сноровке такой котел можно изготовить самостоятельно. Однако требуется строгое соблюдение всех пропорций. Не вдаваясь в подробности, отметить, что именно при такой форме и размерах сгорание отработки происходит полностью и в наиболее оптимальном режиме, при температуре около 6000 С о.

Отопление на отработке имеет ряд достоинств и некоторые недостатки

• работает на любом типе синтетического или минерального масла . их комбинациях с самым высоким уровнем загрязнения смазочного материала;
• простота конструкции — практически все узлы можно изготовить из подручных материалов. Из этого следует и высокая надежность, в котле нечему ломаться;
• низкая стоимость . даже если все его детали придется заказывать, а самому производить только финальную сборку;
• высокая эффективность – температура сгорающих паров масла весьма высока, а если конструкция будет оборудована дополнительным узлом принудительной конвекции, существенно возрастет теплоотдача;
• экологическая безопасность – при соблюдении правильного температурного режима сгорания 4500 С о – 8500 С о (оптимально 6000 С о ), все пары отработки сгорают практически полностью, выброса вредных веществ: тяжелых металлов и канцерогенов не происходит.

Преимущества котлов на отработке — Фото 05

• котел на отработке относится к отопительным приборам с открытой камерой сгорания, соответственно использовать его можно только в хорошо вентилируемых помещениях ;
• требуется устройство надежного и качественного прямоточного дымохода . к тому же потребуется его систематическая чистка;
• для некоторых типов котла использующих капельную схему подачи топлива необходима дополнительная очистка отработки .

Принцип функционирования и основные типы котлов на отработке

Котел отопления на отработке функционирует на основе пиролиза, сжигая не топливо, а газо-воздушную смесь, которая образовалась в результате его испарения. Существует два основных типа конструкций, которые отличаются способом подачи топлива в испаряющую камеру.

В первом способе топливо подается в камеру сгорания снизу. Метод подачи может быть разный. Самый простой это использование принципа сообщающихся сосудов.

Емкость с топливом соединяется с камерой сгорания довольно толстой трубкой, и отработка перетекает туда самотеком. Этот метод имеет тот недостаток, что необходимо постоянно контролировать уровень топлива в баке. В технически развитых системах подачи используются специальный маслонасос.

Схема печи на отработке — Фото 06

Более совершенное отопление маслом с помощью капельной подачи топлива. После предварительного розжига (или принудительного нагрева специальным устройством) на раскаленную чашу подают по капле топливо. Падая на раскаленную поверхность, отработка взрывообразно испаряется, маломощный вентилятор улитка подает сюда же атмосферный воздух, после чего и происходит полное выгорание обогащенной пиролизной смеси при высокой температуре.

Чертежи котлов на отработке и инструкция по изготовлению

Корпус котла изготавливается из металлической трубы диаметром 210 мм толщиной 10 мм.

Схема устройства котла — Фото 07

Устройство для капельной подачи топлива

Отопление на отработанном масле, которое использует капельный метод подачи топлива, должно быть оборудовано специальным устройством, защищающим котел от перелива. Подача масла осуществляется обычным насосом, защищенным от загрязнения обычным автомобильным фильтром. В зависимости от чистоты топлива фильтр будет нуждаться в систематической замене с периодичностью один раз в 1-3 месяца.

Устройство, предохраняющее от перелива, состоит из ниппеля, штуцера и двух тройников. Излишки топлива будут постоянно перетекать обратно в бак, а необходимое для функционирования котла количество будет отбирать дозатор.

Капельный метод подачи топлива — Фото 08

Дозирующее устройство, которое отмеряет масло – это обычный зажим от медицинской капельницы.

Устройство для накаливания чаши

Данный аппарат не является обязательной частью конструкции. Заменить его может простой стартовый розжиг, но с калильной свечей работать намного удобнее и безопаснее.

В зависимости от типа элемента накаливания возможны вариации с конструкцией корпуса и креплениями. Но существую общие правила монтажа. Для корпуса и креплений используется нержавеющая сталь в 3 мм. Все резьбовые элементы крепления промазываются специальным силиконовым герметиком. Промежуток между монтажной пластиной и пластиной накаливания изолируют не менее чем пятью слоями асбеста.

Устройство для накаливания чаши — Фото 09

Системы теплообмена

Одними из наиболее эффективных являются котлы на отработке с водяным контуром и принудительной системой воздушной продувки.

Для змеевика теплообменника используются обычные медные трубы, диаметром 10-16 мм. Наиболее эффективные котлы на отработке – водяные, они способны поддерживать температуру до 200 С о – 250 С о. Целесообразно использовать их в качестве резервного источника теплоснабжения параллельно врезав в общую систему отопления коттеджа.

Системы теплообмена — Фото 10

Розжиг котла на отработке

Котел отопления на отработке запускается в следующей последовательности:

1. Открывается кран подачи топлива. Отработка должна заполнить камеру сгорания сантиметровым слоем.
2. Допускается долив 50-100 грамм керосина или специальной жидкости для розжига.

ВАЖНО. Категорически не рекомендуется использовать в качестве жидкости для облегчения розжига летучие вещества: бензин, ацетон, растворители и т.д.

1. Подпал производится длинной каминной спичкой, щепкой или бумагой смоченной в керосине.
2. После воспламенения включается наддув или открывается заслонка поддувала.
3. Через несколько минут масло закипит и котел войдет в рабочий режим.

Правила эксплуатации и обслуживания

Перед началом отопительного сезона производится осмотр и очистка дымохода своими руками. Котел на отработке желательно футеровать – обработать камеру сгорания и близлежащий металл специальными мастиками препятствующими прогоранию.

Обслуживание котла, функционирующего на отработанном масле, сводится к систематической очистке камеры сгорания от накопившихся шлаков. Периодичность очистки зависит от качества топлива. Индустриальное минеральное масло, которое имеет минимальное количество твердых включений и присадок дает наименьшее количество шлака и требует очистки не чаще одного раза в сутки. Трансмиссионные синтетические масла не прошедшие первичную грубую очистку дают больше копоти и требуют очистки через каждые 12 часов.

Обслуживание котла — Фото 11

Процесс очистки дна камеры сгорания производится после полного выгорания отработки и остывания котла. Шлак разрыхляется металлическим скребком и удаляется лопаткой через отверстие зольника.

Не реже одного раза в месяц необходимо производить слив тосола и отстоявшейся воды из бака подачи топлива.

Не реже одного раза в неделю необходимо очищать дно от накопившегося кокса и сажи, которые препятствуют правильному теплообмену. Их излишки могут привести к перегреву и быстрому прогоранию стенок и дна испарительной камеры.

Обслуживание котла — Фото 12

Техника безопасности и правила установки

Запрещается устанавливать своими руками котел на отработанном масле в помещении без естественного притока свежего воздуха или с принудительной вытяжной вентиляцией.

• эксплуатация без дымохода или с дымоходом неправильно установленным (сечение меньше чем у выхлопной трубы котла) или имеющим дефекты;
• подливать топливо в горячую камеру сгорания;
• запускать котел вне диапазона рабочих температур – +50 С о — +400 С о ;
• поливать корпус водой для охлаждения;
• попадание дождя, снега, конденсата в котел через дымоход;
• отключение вентилятора наддува во время работы котла.

Особое внимание следует уделить термоизоляции и устройству дымохода. Он должен быть оборудован регулирующей заслонкой, с помощью которой будет создаваться оптимальная тяга. Учитывая высокую температуру горючих газов необходимо обязательно произвести изоляцию трубы дымохода термоупорным кожухом на участке прохода через кровлю.

Советуем Тепловой насос воздух-воздух: принцип и особенности работы. Системы воздушного отопления

Навигация по записям

Источники: http://teplowood.ru/kotel-na-otrabotke-svoimi-rukami.html, http://aqua-rmnt.com/otoplenie/kotyol-s-vodyanym-konturom-na-otrabotannom-masle-chertezhi-i-instrukciya-po-izgotovleniyu-svoimi-rukami.html, http://rmnt-aqua.ru/samodelnyj-kotel-na-otrabotke-vidy-sxemy-uzlov-i-agregatov-instrukciya-po-izgotovleniyu/

teplosten24.ru

Котел на отработке своими руками: руководство, схемы и чертежи

Устройство и принцип работы котла на отработке

Любые котлы, работающие на отработанном масле, функционируют по одному принципу. Внизу топки, находится масло, которое нагревают до момента появления пара. Легкие испарения стремятся подняться наверх, где смешиваются с воздухом и сгорают, при этом выделяя тепловую энергию. Она и идет на нагрев водяной рубашки, через стенки камеры сгорания.

Есть немаловажный нюанс – в отработанном масле всегда содержатся тяжелые металлы, различные присадки и другие элементы. Чтобы тепло не уходило в дымоход, необходимо соблюдение условия, чтобы температура внутри котла было около 600 °С. Только тогда, произойдет полное окисление всех элементов.

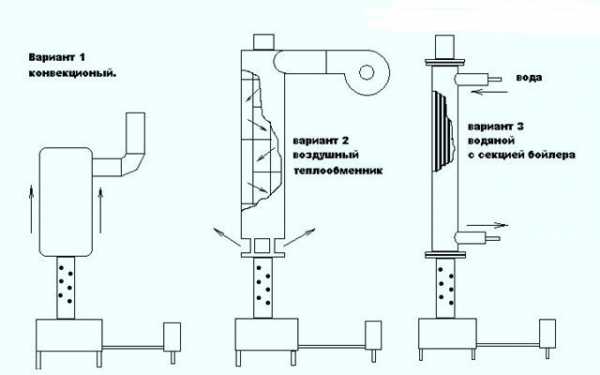

Существует три варианта котлов на отработке. Они представлены на рисунке ниже.

Выбор приемлемого варианта зависит от того, какие поставлены задачи для котла отопления.

Делаем котел своими руками

Потребуется сделать горелку на отработке, потому что прибор работает, за счет сгорания масла, подаваемого на разогретую чашу сгорания.

Материалы

Для работы понадобится:

• Труба диаметром 50 см
• Трубка диаметром 20 см
• Лист стали толщиной от 4 миллиметров
• Трубка металлическая для подачи воздуха
• Четыре прута арматуры с диаметром 8-10 мм
• Расширительный бак
• Полотно из асбеста
  Листовой асбест
• Углы, сгоны и т.д. на полдюйма
• Термостойкий герметик

Инструменты

Минимальный набор инструментария включает:

• Сварочный аппарат
• УШМ (болгарка)
• Гаечные ключи
• Электрическая дрель (или шуруповерт с насадками)

Инструкция

Суть предстоящей работы в том, чтобы сделать котел своими руками на отработке, с водяной рубашкой, трубкой, по которой будет поступать отработка и каналом, по которому будет поступать воздух. Около днища будет расположена дверца для обслуживания чаши сгорания – ее очистки и поджигания масляных паров.

Пошаговая инструкция:

1. Из более толстой трубы делаем цилиндр длиной примерно метр. Используем болгарку
2. Из менее толстой трубки делаем цилиндр около двадцати сантиметров
3. Из листа стали вырезаем две пластины, диаметром чуть больше толстой трубы
4. В первой пластине вырезаем отверстие диаметром 20 см, а во второй – соответствующее диаметру дымохода
5. Закрываем большой цилиндр пластинами и обвариваем. Зачищаем заусенцы и неровности болгаркой.
6. Пластина с большим отверстием должна располагаться сверху
7. К нижнему отверстию привариваем второй цилиндр и закрываем его дно аналогичной стальной пластиной.
8. Крепим к низу конструкции ножки из арматуры.
9. В нижней трубе просверливаем вентиляционные отверстия.

Самодельный котел на жидком топливе

Поскольку стоит задача сделать прибор своими руками, то должен получиться корпус цилиндрической формы с резервуаром внизу. В большом цилиндре вырезаем болгаркой дверцу (в нижней его части). Сверху устанавливаем трубу дымохода.

Чтобы разжечь прибор, следует открыть дверцу, налить в нижний цилиндр масло и поднести горящий фитиль или бумагу. Это самый примитивный вариант самодельного котла, но вполне работоспособный и не требующий особых финансовых затрат.

При желании можно легко усовершенствовать полученное устройство – установить расходную емкость для топлива, воздушный компрессор, насос для подачи масла и сделать водяной контур.

Самодельный котел из кислородного баллона

Для самостоятельного изготовления котла из кислородного (или газового) баллона, оптимально выбирать баллон, емкостью 50 литров.

Понадобятся инструменты:

• Сварочный аппарат
• УШМ (болгарка)
• Газовый резак

Вначале следует обрезать баллон в верхней части, из которой впоследствии можно сделать крышку. Затем вверху баллона нужно проделать отверстие, к которому потом будет подсоединен дымоход.

Согласно схеме, сбоку вырезаем дверцу для загрузки топлива. Дымоход может быть разных размеров, главное, чтобы он обеспечивал наилучшую тягу. Тогда можно получить стабильный пиролизный процесс на протяжении дня. Это удобно потому, что топить придется лишь один раз в сутки, что имеет существенное значение в отопительный сезон.

Схема котла из кислородного баллона

Такой самодельный котел на отработке, имея небольшие габариты и вес всего около 10 кг, выдает 5-6 кВт тепла, при расходе масла около 0.5 литра в час. Можно растопить его и сильнее, но не стоит, поскольку он может взорваться.

Можно усовершенствовать данную конструкцию и сварить конуса, как указано на рисунке. Для их изготовления следует брать конструкционную сталь толще 4 мм. В трубе будет перемешиваться топливно-воздушная смесь, что повысит эффективность работы. Можно установить масляную горелку, еще более усовершенствовав аппарат.

Длину дымохода не следует брать больше 3,5 метра, поскольку из-за существенно увеличившейся тяги, топливо будет уходить в трубу. В результате снизится теплоотдача и повысится расход топлива.

Оптимальные размеры и принцип работы

На правом рисунке расположен водогрейный вариант устройства из баллона. Суть его в том, что из стальной трубки делают несколько витков, располагая их в верхней части зоны, где находится  устройство дожигателя котла. В деталях, можно экспериментировать на месте, исходя из пожеланий.

Для сохранения температуры, змеевик снаружи лучше закрыть защитным кожухом. Снизу в него подается холодная вода, которая нагревается по мере прохождения по спирали, и уходит в водяную систему отопления.

Предлагаемая схема котла на отработке из кислородного баллона настолько хороша, что ее давно используют в промышленном производстве, например, выпускается котел, под названием «Рицца», полностью повторяющий чертежи, по которым делают такие котлы самостоятельно.

Схема котла типа “Рицца”

Уход при эксплуатации

Поскольку рассматриваемый котел на отработанном масле, работает по принципу сжигания масляных продуктов, то в процессе его работы, выделяется достаточно много гари и копоти. Его нужно периодически чистить, особенно следить за дымоходом.

О выборе заводского котла отопления на отработанном масле читайте в статье по ссылке: https://boilervdom.ru/kotly/problemy/vybor-luchshego-kotla-na-otrabotannom-masle-obzor-modelej.html

Предлагаем Вашему вниманию видео о самодельном котле на отработке:

boilervdom.ru

схема, чертеж, фото и видео инструкция

Почти сто лет назад начали применяться специальные печи, призванные сжигать переработанные масла, использованные в химической, промышленной и других сферах деятельности. Сегодня такие приспособления рекомендованы в двух случаях – для утилизации отходов и для обогрева вспомогательных помещений – гаражей, теплиц, загородных домиков.

Основное преимущество подобного типа обогрева заключается в низкой стоимости топлива – нередко его можно забрать даже бесплатно. На станциях технического обслуживания, автосервисах, ресторанах и точках общественного питания «переработку» готовы отдавать даром, но с условием самовывоза.

Сегодня мы расскажем о том, как сделать котел на отработанном масле с водяным контуром своими руками, дополнив описание видео, чертежами и схемами.

Принцип работы

Суть функционирования состоит в сжигании масла. Этот процесс можно сравнить с особенностями работы обычной паяльной лампы, где исходное топливо при горении переходит в газообразное состояние, а форсунка затягивает воздух по принципу пульверизатора.

При этом котел на отработанном масле отличается следующими особенностями:

• имеет две емкости друг над другом;
• для соединения применяется металлическая труба, по которой циркулирует воздух;
• «отработка» помещается в нижний резервуар;
• при нагревании исходника пары перемещаются в горелку;
• благодаря вытягиванию кислорода из воздуха, пары начинают гореть;
• далее смесь поднимается в верхний резервуар, где пары окончательно догорают, а остатки горения перемещаются в дымоход.

Преимущества

Главное преимущество такого вида обогрева – низкая стоимость энергоресурсов. Их можно купить за символическую плату в СТО или у соседей по гаражу. Или даже забрать бесплатно. Ведь это обычное масло из двигателя автомобиля, которое уже отработало свой ресурс.

Среди прочих преимуществ:

• компактность;
• надежность и долговечность;
• возможность сделать самостоятельно;
• автономность;
• возможность создавать водяной обогрев, систему горячего водоснабжения;
• быстрый подогрев жидкости.

Эта своеобразная печь еще и экологически чистая. В процессе горения пары сгорают полностью, а потому опасных и вредных выхлопов не образуется, как не появляется гари или копоти.

«Отработка» прекрасно горит, обеспечивая температуру на выходе не менее 95 градусов. Поэтому даже при лютых морозах в помещении создается приятный микроклимат. Если предусмотреть на верхней части котла варочную панель, ее вполне можно будет использовать для подогрева чайника или обеда.

Особо стоит отметить безопасность. «Переработка» воспламеняется только внутри агрегата, а вылившись из него, пылать не будет. Поэтому такая печь намного «безобиднее», чем газовые аналоги.

Схема простейшего котла

Недостатки

Если говорить о минусах, то среди них:

• необходимость регулярной очистки конструкции именно ввиду особенностей топлива;
• обеспечить чистоту помещения под котельную довольно сложно;
• отсутствие поддержки данного вида отопительных систем на уровне закона;
• потенциальная опасность – все-таки существует, ведь речь идет об огне, тем более, если придет в голову открыть котел во время горения.

Как видите, минусы не такие уж и очевидные, да и плюсы их с лихвой перевешивают. Поэтому, если у вас еще и оставались какие-то сомнения по поводу этой отопительной системы, они должны были напрочь отпасть.

Что предлагают производители

Примечательно, что котёл на отработанном масле с водяным контуром легко сделать и своими руками, в чем вы убедитесь, просмотрев видео в этой статье.

Однако и на современном рынке имеется множество моделей различных производителей, оборудование которых рекомендовано к установке в следующих вспомогательных помещениях:

• сооружениях для содержания животных;
• банях;
• производственных и промышленных сооружениях;
• гаражах и складских объектах;
• зимних садах;
• банях;
• коттеджах, загородных домиках и т.д.

При этом можно организовать дополнительно водяной контур к котлу на отработке, что обеспечить как можно большую площадь прогрева, например, как на этой схеме

Рассмотрим продукцию нескольких компаний, наиболее популярных на отечественном рынке:

1. Kroll SKE 100 F, Германия – универсальная модель, в котором можно использовать «переработку», в том числе растительную, даже дизельное топливо.
2. Kroll W401-L, Германия – сюда также можно заливать фактически любую отработку – моторную, растительную и другую. Не требует дополнительного монтажа горелки.
3. DanVex B-30 и В-220, Финляндия – оборудован одноступенчатой горелкой.  В качестве топлива подходить «дизель», любая «отработка» и даже обычное печное.
4. Тепламос НТ-320 и НТ-370, Россия – являет собой полностью автоматическую систему. В эти модели можно заливать любые виды горючего, в том числе керосин и «дизель».

Но покупать уже готовую печь вовсе необязательно, ведь при наличии сноровки и желания, ее можно сделать самому. И даже дополнить водяным контуром.

Принцип работы котла – видео

Как сделать котёл на отработанном масле с водяным контуром

Чертежи, как сделать котёл на отработанном масле с водяным контуром своими руками помогут вам лучше понять принцип создания данного устройства для отопления помещений различного типа.

Необходимые инструменты и материалы:

• металл в листах – для баков достаточно металла толщиной в 4 миллиметра, а для крышки – в 6 миллиметров;
• труба для дымохода «сотка»;
• уголки для опор или подставки;
• болгарка с кругом для резки металла;
• дрель со сверлом по металлу, чтобы высверлить отверстия для циркуляции воздуха в трубе;
• электродуговая сварка с электродами.

Если нет желания изготавливать топочную емкость, можно воспользоваться металлическим баллоном необходимого размера. Подойдет даже старый компрессор от холодильника.

Последовательность действий

Итак, когда все подготовлено, смело приступайте к изготовлению. Обязательно воспользуйтесь схемой, ориентируясь на которую сделать котёл на отработанном масле с водяным контуром своими руками будет намного проще.

На фото схема котла на отработанном масле

Последовательность действий следующая:

• используя листовой металл, создайте нижнюю емкость, сваривая отдельные ее части;
• нарежьте уголки длинной примерно 20-25 сантиметров – это будут ножки;
• приварите ножки к нижней части топочной;
• лист металла толщиной в шесть миллиметров нужен для создания крышки;
• в крышке нужно вырезать отверстие, через которое будет поступать воздух и осуществляется заливка горючего.

Все числовые параметры на схеме котла

Обязательно следует предусмотреть и сделать особую заслонку, с помощью которой будет регулироваться диаметр отверстия, что позволит контролировать мощность потока тепла.

Когда все составные части будут готовы, приступайте к монтажу – сначала установите верхнюю крышку на нижний бак. Она должна сесть максимально плотно, дабы полностью избежать даже минимальных зазоров. Следующий шаг – установка трубки-горелки, на которую также возлагаются функции соединителя двух емкостей.

Для трубы рекомендованы следующие параметры:

• диаметр не менее 10 сантиметров;
• высота – около 35 сантиметров, но не меньше.

По всей поверхности высверлите дырочки, используя для этого сверло диаметром в 9 миллиметров. Количество таких дырочек должно составлять около 50 штук.

Верхний бак создается таким же образом, как и нижний:

• основной корпус из металла в 4 миллиметра;
• крышка – из металла в шесть миллиметров;
• на ней ближе к месту установки «выхлопа» следует приварить специальную перегородку;
• когда все готово, подсоедините емкость к трубке;
• установите крышку и дымоход.

Особое внимание нужно уделить и процессу создания дымохода:

• для этого необходима жаропрочная сталь;
• последний отрезок не поддается влиянию высокой температуры, а потому можно взять даже жесть или оцинковку;
• оптимальная длина дымохода составляет пять метров или чуть выше;
• для лучшего уровня теплоотдачи часть дымохода рекомендуется сделать наклонным;
• последний отрезок должен быть строго вертикальным;
• для защиты от дождя и снега следует сделать специальную крышку.

Проверка печи

Перед установкой котла обязательно протестируйте его на улице:

• залейте пару литров масла;
• подожгите кусочек свернутой в трубочку бумаги;
• чтобы обеспечить ее лучшее горение, можете дополнительно пропитать особой жидкостью, предназначенной для разжигания костров;
• поместите бумагу в нижнюю емкость;
• закройте заслонку, оставив лишь небольшой отверстие;
• регулируя размер отверстия, сделайте так, чтобы горение было оптимальным;
• спустя пять-семь минут котел полностью перейдет в рабочий режим.

Если необходимо затушить огонь до того, как выгорит масло, пользуйтесь огнетушителем, а не водой!

Для исключения любых вопросов о том, как проводится запуск – смотрите видео инструкцию:

Место установки и подключение водяного контура

Когда котел уже готов и протестирован, можете устанавливать его в помещении. При выборе места учитывайте следующие особенности:

• свободный доступ;
• отсутствие рядом легковоспламеняемых материалов;
• нельзя ставить его в проходных местах – идеальным будет угол, с зазором между печкой и стенами не менее полуметра;
• обязательное наличие работоспособной, эффективной вентиляции.

Если необходимо обогревать помещение большой площади, монтируется водяной контур. Для этого в верхней части котла предусматривается специальный бак, в котором создан выход в отопительную систему (вверху) и обратный вход из нее (внизу):

• по выходу нагретая вода будет поступать в трубопровод;
• через входное отверстие охлажденная вода будет возвращаться для нагрева.

Трубопровод разводится по всему помещению, при необходимости устанавливаются радиаторы.

Как работает котел на отработке с водяным контуром – видео:

Требования безопасности

Чтобы созданная вами конструкция была максимально эффективной и безопасной, важно учитывать определенные требования:

• четко соблюдать все правила и рекомендации;
• строго соблюдать размеры, указанные в чертежах;
• обеспечить полную герметичность и устойчивость.

Подбор топлива

В качестве горючего может использоваться фактически любое отработанное масло, в том числе и трансформаторное, и амортизационное. Уровень его чистоты не имеет значения – основное требование: отсутствие воды.

Также можно добавлять прочие маслянистые вещества, которые возьмут на себя роль определенного катализатора, обеспечивающего хороший процесс горения:

• керосин;
• мазут;
• средство для розжига мангалов.

Категорически запрещено применять в качестве топлива для котла на отработке бензин, спирт и прочие легковозгорающиеся жидкости!

Запрещено доливать топливо в процессе горения. Заполнять бак следует только после полного выгорания предыдущей «заливки» и остывания емкости.

Техническое обслуживание

Важно обеспечить качественное техническое обслуживание, что гарантирует высокий уровень КПД, эффективность и безопасность оборудования.

В частности, предполагается периодическая чистка – ее проще всего выполнять, если котел разборной. Поэтому обязательно учитывайте это при создании отопительного прибора.

Чистка предполагает следующие действия:

• снимите дымоход;
• поставьте любую тару, какую вам не жалко;
• поставьте на дно тары снятую трубу;
• осторожно, не слишком сильно постучите трубой по дну тары;
• продукты горения выпадут на дно емкости.

С внешней стороны для чистки можете смело применять любые моющие средства.

Заключение, отзывы, советы

Самодельный котел, работающий на отработанном масле, может иметь далеко не самый привлекательный внешний вид. Но это не такой уж и большой недостаток, учитывая то, что вы существенно сэкономите, как на его производстве, так и на последующем обогреве помещения.

Руководствуясь нашими советами и рекомендациями, вы сможете без особых проблем и с минимальными финансовыми затратами создать эффективную, экономную и практически полностью безопасную систему отопления.

www.portaltepla.ru

Самодельные котлы на отработанном масле: особенности изготовления и установки

Котел, работающий на отработанном масле — наиболее эффективный, экономичный и доступный вид отопления по стоимости изготовления. Применяется для обогрева производственных и других видов помещений, но по большей части подобные котлы изготавливают автолюбители — владельцы гаражей. Основное преимущество данного котла в том, что отработанное масло, на сегодня, самый дешевый вид топлива, но вместе с тем, довольно эффективный в плане обогрева помещения. Является самым альтернативным источником получения тепловой энергии. Рассмотрим подробнее процесс его изготовления своими руками.

Плюсы и минусы котла на отработанном масле

Изготовленные своими руками котлы на отработанном масле имеют достаточное количество плюсов, как, непосредственно в изготовлении, так и в эксплуатации:

• На изготовление потребуется минимум материальных затрат.
• Стоимость переработанного материала для топлива, в частности «отработки», довольно-таки низкая.
• Минимальное количество деталей при изготовлении конструкции, облегчает дальнейший ремонт, эксплуатацию и обслуживание котла.
• Устойчив к механическим поломкам.
• Наблюдается минимальное образование гари на элементах котла за счет того, что отработанное масло сгорает практически без остатка.
• Полное сгорание «отработки» обеспечивает минимальное образование нагара и на трубе дымохода.
• Нельзя не отметить и быстрый нагрев помещения, за счет чего повышается экономичность использования.

И, если немного отступить от темы, то в достоинства подобного вида отопительного оборудования можно включить и минимальный вред, наносимый экологии окружающей среды.

Минусы котла на «отработке»

В минусы котла, изготовленного по принципу работы на отработанном масле, можно отнести только несколько факторов, но даже они требуются по технике безопасности. Так что это скорей всего не минусы, а необходимая безопасность, как самого помещения, так и всего, что в нем находиться.

• Для установки подобного котла для обогрева нужно позаботиться о достаточном свободном пространстве вокруг него, чтобы обеспечить пожарную безопасность.
• Такая печь должна быть выполнена строго в напольном варианте.
• В помещении, где будет установлен котел на отработанном масле, должна быть хорошая вентиляция.
• Обязательная установка дымохода, длина которого должна быть не меньше 4-х метров;
• Требуется тщательная чистка печи и дымоходной трубы;
• Постоянное использование котла на полную мощность приводит к его преждевременному износу.

Устройство котла, работающего на отработанном масле, представлено в данном материале: https://teplo.guru/kotly/dizelnye/kotel-na-otrabotke.html

Правила эксплуатации котла

Можно отметить и несколько правил, которые нужно обязательно соблюдать при использовании и эксплуатации подобного отопительного оборудования.

• Нельзя оставлять работающий котел без присмотра надолго.
• Нельзя сжигать какие-либо другие топливные материалы, помимо отработанного масла.
• Нельзя допускать попадания воды на раскаленные участки котла и во внутреннее его пространство.
• Недопустимо перекрытие отверстий горелки котла.
• Нельзя добавлять топливо при работающем режиме отопительного котла.

И совершенно естественно будет предупредить о том, что нельзя подпускать близко к работающей печи детей и животных, а также держать легковоспламеняющиеся материалы вблизи отопительного прибора.

Для обогрева дачи иногда лучше использовать что-нибудь неординарное, но довольно эффективное. Одним из таких устройств является горелка Бабингтона: http://teplo.guru/elementy/ustroistva/gorelka-babingtona.html

Буржуйка — основа котла для обогрева

Самый простой способ соорудить котел для обогрева — изготовить котел из имеющейся в наличии буржуйки. Он состоит из двух отделений, где в первом находится залитое отработанное масло. Процесс сгорания топлива происходит поэтапно. Сначала топливо сгорает при довольно-таки умеренной температуре, в первом отделении. Во втором уже происходит процесс горения смешанных с воздухом продуктов, получившихся путем сгорания отработанного масла. Во втором отделении температура более высокая, около 800 градусов.

Важное условие при изготовлении подобного котла — обеспечение дополнительной подачи воздуха в обе камеры горения. Для этого, в нижнем баке делается отверстие, которое одновременно служит и для заливки топлива, и для доступа воздуха. Отверстие должно быть оборудовано заслонкой, чтобы регулировать подачу воздуха. Во вторую, верхнюю камеру, воздух попадает уже через небольшие отверстия, диаметр которых, примерно 10 мм. Они должны быть просверлены в трубе, через которую подается продукт горения из первой камеры, и которая соединяет оба отделения.

Самостоятельно изготовить буржуйку на отработке поможет данная статья: https://teplo.guru/pechi/burzhuiki/burzhuika-na-otrabotke.html

Материалы для изготовления

Что потребуется для изготовления котла из буржуйки. В первую очередь, сварочный аппарат, он должен быть не менее 200 ампер. Вторыми по значимости идут болгарка и перфоратор. Болгарка должна быть с отрезными и зачистными кругами, и с диаметром круга не менее 125 мм. Диаметр сверла перфоратора должен быть не менее 13 мм. Плюс ко всему понадобятся вспомогательные инструменты, такие, как;

• Переноска;
• Кувалда;
• Заклепки;
• Молоток;
• Уголок для ножек;
• Зубило;
• Плоскогубцы;

И это не считая, защитных очков, необходимых при сварке деталей.

Процесс изготовления котла из буржуйки

Можно приступать к процессу изготовления котла из обычной буржуйки.

1. Для начала нужно сварить бак, который будет служить нижней емкостью для отработанного масла.
2. Он должен быть выполнен из листового железа.
3. После этого следует прорезать отверстие в котле, необходимое для подачи воздуха.
4. Далее нужно установить задвижку для регулирования подачи воздуха, сделать это можно при помощи заклепок.
5. Вместо трубы дымохода установить трубу с отверстиями для воздушных потоков.
6. Выполнить камеру для второго отделения, со съемной крышкой.
7. Соединить приготовленную камеру вторичного сгорания к трубе с отверстиями.
8. Присоединить верхнюю камеру с нижней, чтобы не было зазора.
9. Для устойчивости, конструкцию можно скрепить уголком.
10. Подсоединить трубу дымохода. Ее нужно протянуть под наклоном на высоту не менее 4-х метров, далее устанавливают в вертикальном положении.

Чтобы разжечь котел, нужно залить отработанное масло, и поджечь при помощи обычной бумаги. Вот практически и все, а для наглядного пособия приведена схема котла и чертеж, с помощью которых можно изготовить котел на отработанном масле самостоятельно.

teplo.guru

чертежи, схема котла на отработке

Содержание:

Печи для сжигания переработанного масла были разработаны еще в начале прошлого века. В настоящее время они применяются не только для утилизации отходов производства, но и позволяют обогревать небольшие подсобные и прочие хозяйственные помещения, а также дачные домики. В данной статье речь пойдет о принципах работы отопления от котла на отработанном масле с водяным контуром, а также о том, как соорудить такой агрегат своими руками.

Стоит отметить, что отработанное масло стоит очень дешево, а в некоторых случаях его можно забрать бесплатно при условии самовывоза, так как станциям техобслуживания, ресторанам или ремонтным мастерским невыгодно утилизировать отходы самостоятельно. Поэтому данный вид отопления считается экономически выгодным для потребителя.

Как работает котел на отработке

Принцип работы твердотопливного котла на отработке заключается в сжигании масла – процесс похож на работу паяльной лампы, то есть топливо при сгорании преобразуется в газ, а воздух для поддержания пламени втягивается форсункой.

Выделим несколько особенностей работы котла на отработке:

• конструкцией предусмотрены два резервуара, расположенные друг над другом;
• для сопряжения емкостей служит труба, по которой движется воздух;
• в нижнюю емкость заливают отработанное масло;
• нагреваясь, масло испаряется и перемещается в горелку;
• при доступе воздуха пары воспламеняются;
• смесь горящих газов с кислородом перемещается в верхнюю емкость, где сгорает окончательно, а отходы эвакуируются в дымовую трубу.

Достоинства
