Котел на отработке как сделать – Котел на отработке своими руками из газового баллона: чертежи, схемы, изготовление пошагово

особенности оборудования, как своими руками сделать масляный отопитель

Отопление хозяйственных помещений, мастерских, гаражей, теплиц и частных домов может выполняться с использованием котлов, работающих на отработанном масле. Такая техника одновременно универсальна, безопасна в эксплуатации и позволяет сократить расходы на коммунальные нужды. Котлы на отработке с водяным контуром могут быть изготовлены своими руками, что позволяет сэкономить на приобретении дорогостоящей заводской техники.

Принцип работы

Принцип работы котлов, использующих в качестве топлива переработанное масло, будет одинаков. Заключается он в принудительном испарении масла и последующем сжигании полученных паров. Качественно изготовленный отопитель аккумулирует тепло внутри водяной рубашки, одновременно быстро отводя все продукты сгорания в дымовую трубу. Полное окисление содержащихся в отработанном масле присадок и тяжёлых металлов происходит при высоких температурах, что гарантирует максимально возможное КПД котла.

Температурный режим котла является одной из важнейших характеристик, от которой напрямую зависит эффективность работы тепловой установки и ее безопасность. При температурах порядка 600 градусов обеспечивается полное сгорание топлива, что повышает КПД установки, предупреждая выделение токсичных элементов. Даже отклонение в 150−200 градусов может привести к существенному ухудшению эффективности работы отопителя.

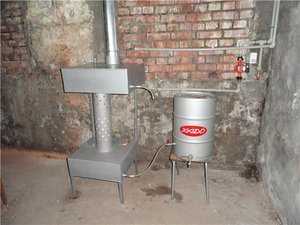

Двухоборотный котел на Отработанном масле.

Самодельные теплоагрегаты отличаются простотой конструкции, при этом они позволяют качественно отапливать помещение, гарантируя экономию топлива и полную безопасность работы устройства. Корпус котла состоит из двух металлических емкостей, соединённых между собой перфорированной трубой. Верхний бак имеет дымоотводящий канал длиной не меньше 1 метра.

Внешний бак используется в качестве испарительной камеры для отработанного масла. Поверхностный слой топлива нагревается, появляется насыщенный пар, который по трубе направляется в верхнюю ёмкость, где сгорает, нагревая теплоноситель, после чего дым отводится по трубе в дымоход.

Преимущества и сфера использования

Котел на отработанном масле с водяным контуром появился в середине прошлого века и стал пользоваться популярностью на рынке. К преимуществам отопительной техники этого типа принято относить следующее:

• Великолепная эффективность.
• Полная автономность.
• Работа на недорогом виде топлива.
• Безопасность агрегатов.
• Высокая мощность.
• Возможность автоматизации работы котла.

Если ранее тепловые установки изготавливались исключительно механическими, а их время работы зависело от размеров топливника, то сегодня в продаже можно найти уже готовые модификации котлов на отработке, которые оснащены управляющей автоматикой и имеют дополнительный бак для подачи масла.

Отличные эксплуатационные характеристики, экономичность и надежность неизменно сказались на функциональных возможностях отопителей. Котлы на отработке используются для обогрева следующих помещений:

• Складов и гаражей.
• Сельскохозяйственных теплиц.
• СТО и автомастерских.
• Производственных помещений.
• Подсобных строений.
• Дач и загородных частных домов.

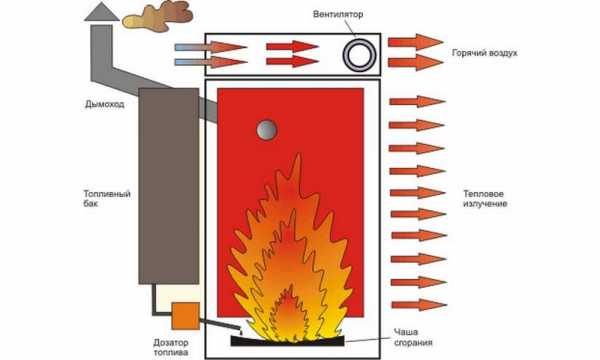

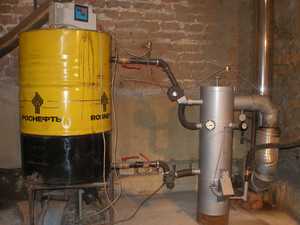

Котел на отработке с автоматикой

Теплогенераторы не требовательны к качеству топлива, что позволяет использовать любое по своей структуре и виду масло, в том числе амортизационное, это уменьшает затраты на обогрев помещений. Можно выбрать недорогой биодизель, который повышает КПД тепловых установок, при этом имеет доступную стоимость и отличается экологической безопасностью.

Особенности конструкции

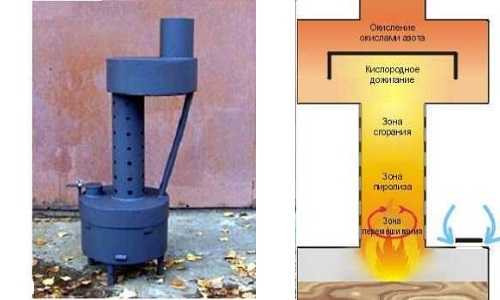

Основой котла на отработке является испаритель, который позволяет получать насыщенный пар, в последующем сжигающийся в верхней камере аппарата. Сжигание топлива может выполняться в теплогенераторе двумя способами:

• Масло льется на раскаленную поверхность, в результате чего образуется пар.
• Поджигается жидкое топливо, что приводит к появлению насыщенного пара, который догорает в верхней камере.

В самодельных установках используется испаритель из нагретой металлической чаши. На горячую поверхность капает отработанное масло, которое тут же превращается в пар. Контактируя с раскаленным металлом, топливо быстро испаряется, возникает диффузия с воздухом, попадающим в бак через перфорированную трубу. Пар вспыхивает и сгорает, что приводит к активному теплообразованию.

В устье дымохода располагается неподвижная крыльчатка, которая препятствует быстрому отводу горячих газов, повышая показатели КПД тепловой установки. В камере сгорания за счёт использования заслонки возникают завихрения горячего воздуха, теплообменник и циркулирующий внутри него носитель быстро прогреваются, позволяя обеспечить максимально возможные показатели эффективности теплогенератора.

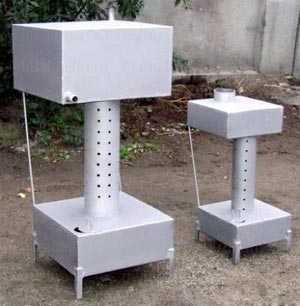

Котел на отработке “Печное дело”

Самодельные котлы, несмотря на свои компактные габариты, отличаются высокой эффективностью, решая проблемы с теплом в помещении в 30−40 квадратных метров. Наличие водогрейного контура позволяет использовать такие установки для обогрева частных домов площадью в 80−100 квадратных метров.

Механические установки, в которых правильно отрегулирована подача масла на испаритель, будут отличаться великолепной топливной экономичностью. Расход отработки при полной мощности аппарата будет составлять не более 1 литра на час работы прибора. У отдельных модификаций котлов имеется возможность регулировки мощности и расхода топлива, что достигается за счёт уменьшения или увеличения интенсивности подачи масла на испаритель.

Заводские установки котлов на отработанном масле могут иметь один или два контура, что позволяет использовать прибор для отопления и горячего водоснабжения. Такие теплогенераторы станут отличным вариантом для дачи и небольшого частного дома, избавляя домовладельцев от необходимости покупки дорогого газового или электрического бойлера. Двухконтурный котел на отработке будет отличаться топливной экономичностью, надежностью и простотой в эксплуатации.

Самодельное изготовление котла

Перед тем как приступать непосредственно к изготовлению котла на отработке, необходимо подобрать схему выполнения оборудования. На сегодняшний день наибольшее распространение получили три основных конструкции теплогенераторов на масле:

• Горелка Бабингтона.
• Котёл с разогретой чашей и капельной подачей топлива.
• Установки поверхностного горения с пиролизным дожигом.

Проще всего сделать котел на отработке поверхностного типа горения, где используется пиролизный дожиг во вторичной камере и перфорированной трубе. Такой теплогенератор станет отличным вариантом для обогрева гаража, подсобного помещения или теплицы.

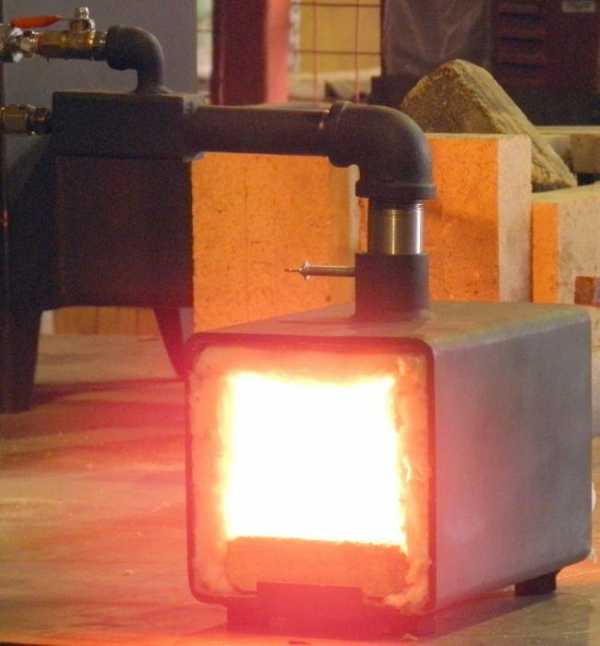

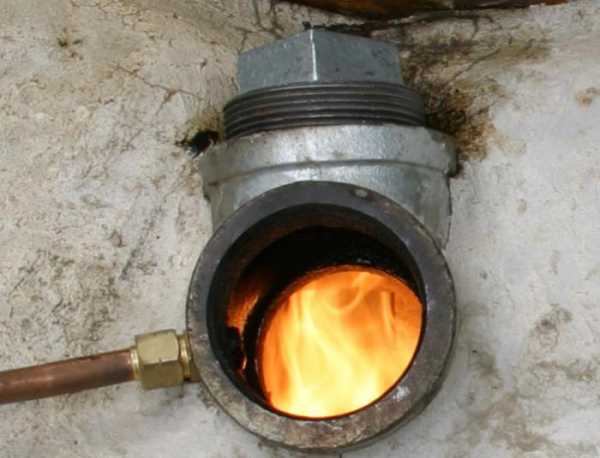

Горелка Бабингтона — это универсальный в использовании котел, сочетающий надёжность и отличные показатели эффективности. Особенностью такой конструкции является наличие испарителя в форме шара, на который капает масло. В сфере выполнено небольшое по своему диаметру отверстие, в которое через насос нагнетается воздух, что приводит к образованию насыщенного пара.

Необходимые инструменты

Установки с чашей испарителя, имеющие капельный метод подачи топлива и принудительное нагнетание воздуха, отличаются высокими показателями КПД, при этом их изготовление не представляет особой сложности. В камере сгорания можно расположить водяной контур, что позволяет использовать такие теплогенераторы для обогрева помещений площадью до 100 квадратных метров.

Необходимые инструменты и материалы:

• Листовой металл толщиной не менее 5 миллиметров или заготовки из газовых баллонов.
• Металлический уголок размером 20 на 40 миллиметров.
• Сварочный аппарат.
• Болгарка с отрезным кругом по металлу.

Использование в качестве основы заготовки из газового баллона позволяет существенно упростить изготовление теплоагрегата. Емкость необходимо правильно подготовить, для чего срезают сферические части сверху и снизу и зачищают края болгаркой, чтобы удалить все имеющиеся заусеницы.

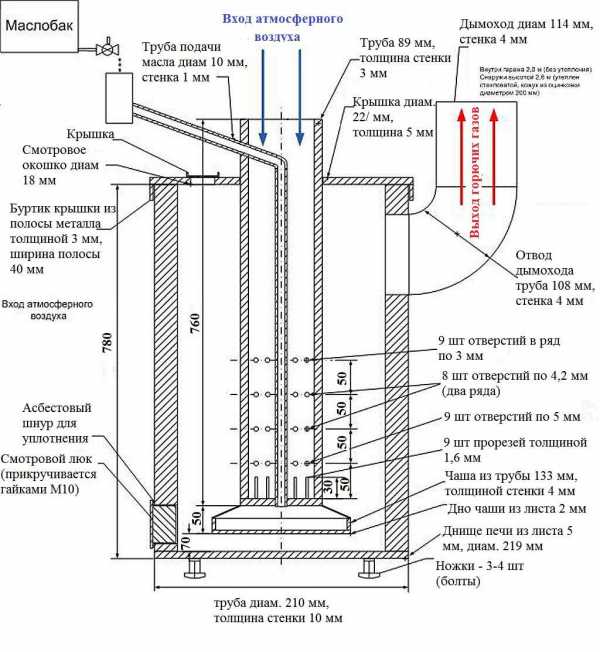

Рекомендации по изготовлению отопителя:

• Пламенную чашу и камеру сгорания изготавливают из нержавеющей стали толщиной 3 миллиметра.
• Трубу подачи масла выполняют из нержавейки толщиной в 1,5−2 миллиметра.
• Жаровые трубы должны изготавливаться из прочной стали в 3−4 миллиметра.
• Герметизация верхней крышки выполняется при помощи стальной полосы и асбестового шнура.
• Ревизионный люк можно изготовить из листовой заготовки толщиной 3 миллиметра.
• Теплообменник выполняют из нержавеющей жаропрочной стали толщиной в 4 миллиметра и более.

Улитку нагнетателя можно сделать своими руками или использовать салонный отопитель от жигулей. В последнем случае несколько упрощается изготовление агрегата, а подобрать необходимые компоненты можно в авторазборке или в магазинах автозапчастей.

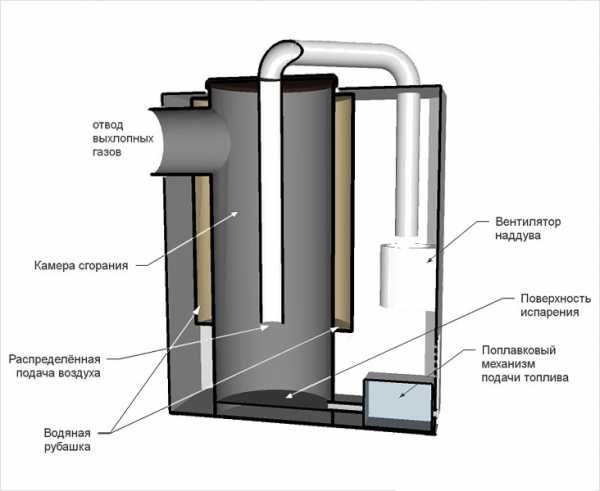

Пошаговый алгоритм изготовления котла на отработке.

1. Из жаровых труб диаметром 32 миллиметра сваривают теплообменник.
2. К теплообменнику приваривают подводящие патрубки для системы водяного отопления.
3. Подготавливают заготовку баллона, для чего срезают верхнюю и нижнюю части.
4. К горловине, которая в последующем будет использоваться в качестве крышки теплогенератора, приваривают штуцер диаметром около 100 миллиметров.
5. Внутри котла вваривают металлическую перегородку из листовой стали, которая разделяет баллон на две отдельные камеры.
6. Перегородку следует герметизировать асбестовым шнуром.
7. Изготавливают дожигатель в виде металлической чаши и крепят его в нижней части котла.
8. В разделяющую котёл на две камеры перегородку вваривают перфорированную трубу.
9. К дожигателю приваривают трубу, отвечающую за подачу воздуха. Устанавливают улитку, которая осуществляет нагнетание в камеру сгорания кислорода.
10. Всё, что останется сделать, — это выполнить трубу дымохода, длина которой составляет не менее метра.

Котел на отработке своими руками готов. Нужно провести пробный пуск теплогенератора, при необходимости отрегулировать интенсивность подачи воздуха и топлива на испаритель. В последующем какого-либо обслуживания самодельные котлы не потребуют, а такое оборудование, при условии использования качественной листовой стали и толстостенных баллонов, прослужит на протяжении многих лет.

Самодельный котел на отработанном масле — это универсальное в использовании тепловое оборудование, которое позволит качественно отапливать подсобные помещения, гаражи, мастерские и частные дома. Наличие дополнительного водяного контура позволяет повысить эффективность отопителя, а благодаря его простой конструкции изготовить аппарат самостоятельно не составит особого труда. Чертежи котла на отработке своими руками позволяют существенно упростить изготовление техники. Можно выполнить аппарат с двойным контуром, что позволяет решить проблемы с горячей водой и теплом в помещении.

Особенности изготовления котла на отработке своими руками

oventilyacii.ru

Выгода от использования котла на отработке, сделанного своими руками

Автономное отопление – такая проблема возникает почти всегда в ходе строительства бани, гаража, мастерской или других хозяйственных построек.

Например, отопление в гараже положительно влияет на состояние автомашины, особенно в зимнее время.

Отопление в теплице или оранжерее также необходимо в силу узкой функциональности этих сооружений.

Но часто подключить подсобные помещения и постройки к стационарному отоплению дома просто нет возможности.

Актуальное решение этой проблемы – котлы на отработке (отработанном масле). Наши отечественные самодельные печки, работающие на горючих материалах, рассчитаны на использование дизельного топлива, которое быстро испаряется на нагретом стальном блине и дает полное сгорание.

С маслом этот фокус не проходит, так как нагрев испарительного металлического блина для преобразования масла в пар недостаточен.

Подаваемый в камеру сгорания поток воздуха слишком холодный, испаряемое масло мгновенно конденсируется, и на стенках камеры образуется наслоение кокса, которое за 2-3 часа работы полностью забивает топочную камеру и обогрева просто не происходит.

Делаем котел самостоятельно

Самое оптимальное и недорогое решение — котел на отработке своими руками. У этого агрегата много положительных качеств, которые отсутствуют у других, всеми признанных систем отопления:

• Первый положительный момент – производство котлов на отработке не требует больших трудозатрат и финансовых расходов.
• Второй — отработанное масло — самый дешевый и доступный на сегодня вид топлива.
• Отработку можно легко приобрести на СТО или у автовладельцев. То есть, проблема с топливом для самодельного котла практически решена.
• Работу котла можно причислить к экологически чистому процессу, так как вредные вещества практически полностью сгорают в процессе работы. К тому же, используя отработанное масло как топливо для системы отопления, вы добровольно утилизируете это вещество.

Чем больше потребителей пользуется этим типом отопления, тем больше сохраняется природных ресурсов.

Изготовить самодельный котел на отработке достаточно просто, но нужно заранее подготовить детали и комплектующие системы:

1. Циркуляционный и простой насос.
2. Горелку и компрессор.
3. Расширительный бак и сам котел.
4. Трубопровод.

Сборка котла  проводится по чертежу с помощью сварочного аппарата, поэтому его наличие и умение им пользоваться вам обязательно нужно.

Все сварные швы должны быть выполнены качественно. Этот отопительный прибор может достигать мощности 5-50 кВт. Этого вполне достаточно, чтобы обогреть помещение площадью до 150-200 м².
Для нагрева теплоносителя до 70°С котел должен проработать в среднем 1 час. Теперь вы понимаете, что целесообразность его использования в гаражах, теплицах, и других постройках вполне оправдана и экономически выгодна.

Данный котел можно применять для отопления различных зданий, в том числе и для отопления гаража отработкой.

Если данная схема сборки вам показалась трудной посмотрите нашу инструкцию по сборке самодельной печи на отработанном масле. Она расположена по адресу: http://obogreem.net/otopitel-ny-e-pribory/pechi/pech-na-otrabotannom-masle.html

Правила безопасности

Несмотря на то, что котел на отработке почти не имеет недостатков, при работе с ним все же необходимо соблюдать некоторые правила техники безопасности:

• Вокруг места установки котла не должны храниться никакие горючие или легко воспламеняющиеся материалы.
• Помещение обязательно должно быть оборудовано качественным и правильно установленным дымоходом, который будет удалять гарь и дым из отапливаемого помещения.
• Необходимо принимать во внимание, что выходная труба дымохода может плотно соприкасаться деревянными элементами кровли и потолка. Поэтому необходимо обеспечить хорошую термоизоляцию вокруг дымохода. Чтобы можно было регулировать тягу в дымоходе, он оборудуется специальной заслонкой, с помощью которой можно увеличивать или уменьшать тягу.

Кроме регулировки тяги, заслонка перекрывает доступ холодных воздушных потоков снаружи внутрь помещения. Летом заслонка послужит для обеспечения циркуляции воздуха.

Котел отопления на отработке подразумевает хорошую вентиляцию в отапливаемом помещении. Горелка, работающая в котле, частично открытого типа, поэтому к котлу должен постоянно поступать свежий поток воздуха.

Так как при работе котла в отапливаемом помещении сжигается кислород, существует риск отравления угарным газом, образующимся и не покидающим герметичное помещение без вентиляции.

При установке котла должны быть предприняты необходимые меры по пожарной безопасности. Место, где будет монтироваться котел, должно быть оборудовано согласно принятым правилам техники безопасности:

• Место для работы котла должно быть оборудовано прямым доступом к нему. Это необходимо для того, чтобы топливо в бак можно было заливать беспрепятственно, а также для проведения профилактических работ (чистка, осмотр, ремонт и т.д.).
• Пол, на котором будет устанавливаться котел, должен или иметь под собой бетонную опалубку, или должен быть выложен огнеупорной керамической плиткой, камнем или другими пожаробезопасными материалами.

Для декоративной отделки котла нельзя использовать панели из дерева, пластика, или другие легковоспламеняющиеся материалы.

Лучше всего покрасить котел специальной краской, которая имеет хорошее сопротивление высоким температурам.

Как работает котел на отработке

Из бака с топливом при помощи масляного осевого насоса отработанное масло по маслостойкому шлангу перекачивается в принудительную испарительную камеру.

Эта камера сваривается из толстой и металлической трубы (толщина стенок – 3-5 мм), так как внутри нее создается рабочая среда с температурой до 400°C.

[ad1]Отработка испаряется на дне камеры испарения, и образующийся при этом пар поступает в общую камеру сгорания.

Во всех системах, которые используют отработанные масла, должен присутствовать подогрев масла для получения точной температуры и надежного воспламенения.

Интеллектуальные автоматические системы подогревают масло перед блоком с форсунками (горелками), поэтому контроль температуры топлива более точен, сгорание более надежное и эксплуатационные качества также лучше.

В центре камеры сгорания находится труба, которая обеспечивает доставку свежей струи воздуха, нагнетаемой с помощью специального вентилятора.

Испарения отработанного масла, обогащенные порцией кислорода, полностью сгорают. В процессе сгорания и нагревается теплоноситель в трубопроводе.

Отработанное масло желательно перед его использованием в качестве топлива очистить от механических примесей хотя бы с помощью фильтра грубой очистки.

Это мероприятие увеличит эффективность сжигания отработки и обеспечит более длительную эксплуатацию горелки и камеры сгорания.

Поэтому при установке отопительного котла на отработанном масле нужно заранее предусмотреть его оборудование очистным фильтром.

Если у вас есть возможность подключиться к газовой магистрали, то идеальным вариантом будет — газогенераторная печь. Очень эффективная, благодаря своей конструкции.

А если необходимо горячее водоснабжение, то вам сюда. Один из самых экономичных приборов отопления.

Преимущества самодельного котла

• Главный положительный момент такой конструкции – чтобы изготовить такой котел своими руками, необходим минимум затрат (сравнительно с другими системами отопления).
• Вместо отработанного машинного масла можно использовать любые синтетические переработанные материалы (трансформаторное и растительное масло, моторные, индустриальные, турбинные, гидравлические, трансмиссионные масла, масла животного происхождения), стоимость которых невелика.
• Такой котел просто идеален для оборудования отопления в помещениях и зданиях, которые расположены вдали от газовой магистрали, или электрическое оборудование не позволяет установить электрический котел.
• Правильно сделанный котел полностью изолирует проникновение продуктов сгорания в отапливаемое помещение.
• Минимальное количество деталей и комплектующих делает их надежными в эксплуатации и устойчивыми к механическим поломкам.
• Также выбросы вредных веществ минимизированы, так как отработанное масло полностью сгорает. По этой же причине чистка дымохода проводится крайне редко.
• Котел нагревает помещение быстро – за час-два, и это тоже решающий момент в пользу его конструирования и применения.

obogreem.net

Делаем котлы на отработке своими руками

Из данного материала Вы узнаете как правильно делать самодельные котлы на отработке, мы подробно рассмотрим вопрос о том как самостоятельно используя подручные средства сделать хороший самодельный котел работающий на отработке.

У любого обывателя желающего провести отопление в собственный дом возникает вопрос о том, как провести эффективное и функциональное отопление, сэкономить средства. Ответом на этот вопрос может стать самостоятельное изготовление котла на самом дешевом топливе – отработке или кордовом масле.

Самодельные котлы на отработке позволят сэкономить Ваши денежные средства, так как изготовление их не составляет особого труда и сделать такой котел сможет любой человек самостоятельно.

Как сделать котел на отработке

Пояснение: как сделать котел на отработке можно разложить на несколько последовательных этапов, которые необходимо выполнять комплексно:

• приготовление камеры сгорания. Поскольку кордовое масло не воспламеняется от прямого контакта с огнем, а нуждается в предварительном нагревании, то печь должна быть выполнена из листового металла толщиной не менее 100 мм. Камера сгорания выполняется в произвольной форме и объеме в зависимости от объема отапливаемого помещения;
• далее необходимо приготовить инвертор, то есть вторую камеру, из которой будет осуществлять подача приготовленного теплого воздуха и тепла к бойлеру. Вторая камера и камера-топка соединяются системой подача-отдушина, чтобы система была незамкнутой, но тепло чтоб не уходило. Это необходимо для разрядки давления в самом котле. Это очень важно, так как превышение номинальных показателей давления приведет к взрыву;
• подготовка бойлерной камеры: система труб, заполненных водой, которые будут греться с помощью теплового регистра, протянутого от котла. Грубо говоря вся система представляет собой котел для нагрева воды и систему трубопроводов с горячей водой;
• поскольку самодельный котел на отработке нуждается в специфическом топливе, то имеет смысл позаботиться о получении отработки: кордовое масло после пережога резины и каучука, масло марки и-50 (индустриальное), которое отработало в действующем механизме более 1000 часов. Такое масло прекрасно подходит для отопительных котлов, поджиг может быть осуществлен пьезоэлементами или форсуночным впрыском в камеру сгорания.

Котлы на отработке своими руками выгодны ввиду следующих критериев:

• экономическая целесообразность, поскольку котлы на отработке своими руками не требуют привлечения специалистов по сборке и монтажу, по сути котел можно собрать из подручного металла-емкости, “сварочника”, арматуры. Топливо тоже является крайне экономичным и в затратах и в объемах отжига, большая теплоотдача;
• котлы отличаются надежностью, поскольку не создают огромных величин избыточного давления, но обладают большой теплооотдачей;
• технологичность, компактность и эргономичность.

Самодельный котел на отработке прекрасный вариант отопления для дома и помещения, так как с течением времени и развитием прогресса подобные котлы остаются востребованными и неизменными в технологии производства уже многие многие годы.

Другие материалы из этого раздела:

Изготавливаем самодельные котлы на дровах

В данном материале Вы узнаете как грамотно изготовить котёл отопления работающий на дровах своими руками, используя подручные средства. Вам понадобится совсем немного опыта обращения со сваркой а так же металл который необходимо будет сварить. Котел паровой на дровах представляет собой прекрасный…

Кирпичные печи с котлом отопления

Потрескивание горящих дров в печи создают особую атмосферу уюта в доме. Но древесина сегодня стоит не дешево. Все же избавляться от печки не стоит. Кирпичные печи с котлом отопления – отличная альтернатива, экономная и позволяющая обогревать дом намного быстрее и лучше. Переоборудование печи в бо…

Как сделать самодельные котлы работающие на отработанном масле

Часто случается, что у нас нет финансовой возможности приобрести котел для отопления жилплощади. Тогда те, кто умеет немного мастерить своими руками, принимают решение самостоятельно сделать котел, который будет работать на отработанном масле. Первоклассный котел своими руками – это вполне реальн…

Как сделать пиролизный котел из газового баллона самостоятельно

Из-за повышения цен на газ и электричество использование твердого топлива (дров, угля, сланцев и отходов деревообработки) становится все актуальнее. Сделав самодельный пиролизный котел из газового баллона своими руками, можно решить проблему обогрева достаточно большого помещения. Пиролиз и эконо…

otoplenie-vdome.ru

Котел на отработанном масле своими руками: примеры котлов на отработке

Котел на отработанном масле — не самый лучший вариант отопления. Но при наличии большого количества отработки вполне возможно создать устройство, сжигающее различные виды масел. Особое внимание следует уделить экологической безопасности процесса горения. Котлы на отработке, работающие с недожогом, будут не только забиваться сажей, но могут создать атмосферу с целым комплексом вредных и токсичных выделений. Устройства можно сделать с воздушным теплообменом или предпочесть водогрейные котлы.

Рисунок 1. Котел отопления на отработанном масле с раскаленной чашей.

Методика подготовки топлива

Предварительно топливную смесь следует отфильтровать, чтобы избежать засорения системы топливоподачи.

Котлы на отработанном масле сжигают не отработку, а ее пары. Смесь перед подачей в топку следует предварительно разогреть. Такая методика нужна для распада масла на легкие фракции, которые обеспечат высокую температуру факела и полное сгорание компонентов. Правильно настроенный процесс позволяет сжигать все, на выходе будет только углекислый газ, азот, пар.

Одним из самых простых вариантов является котел отопления на отработанном масле с раскаленной чашей (рис. 1). При попадании на горячую поверхность чаши масло будет испаряться. Поток воздуха перемешивает испарения и создает горючую смесь. Для этого в канале подачи воздуха требуется установить неподвижный рассекатель.

Рисунок 2. Функциональная схема печи.

Котел на отработанном масле своими руками изготовить довольно просто при наличии функциональной схемы (рис.2). Нужны навыки для работы с металлом, комплект труб, желание.

Импортные заводские конструкции с таким принципом работы не производятся. Основная причина — проблематичный предварительный разогрев чаши. В промышленных заводских и самодельных конструкциях российского производства чаша разогревается небольшим количеством солярки или бензина, которое поджигается вручную факелом. Западные производители считают такой вариант небезопасным.

Котлы отопления на отработанном смазочном материале желательно использовать при отсутствии других вариантов обогрева помещений или в полевых условиях.

Устройство топливоподачи

Самодельный котел на отработке с чашей для сгорания топлива имеет один недостаток — довольно сложно обеспечить равномерную подачу топлива. При устройстве системы топливоподачи желательно создать возможность регулировки — снизить или увеличить расход топлива, соответственно изменив производительность котла.

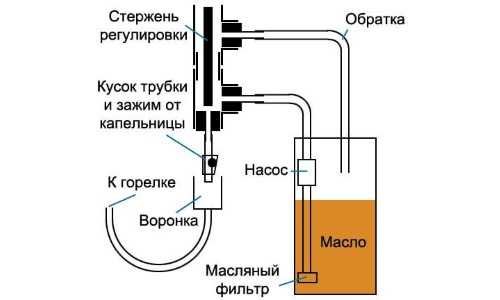

Рисунок 3. Схема печи с циркуляцией масла и отбором расхода на подачу в котел.

Для очистки масла в системе топливоподачи необходимо использовать фильтр. Многие народные умельцы предлагают использовать масляный фильтр полной очистки от автомобиля. Срок службы при стабильной эксплуатации не более 1 месяца. Для подсоединения необходимо изготовить штуцера с резьбой.

При использовании резиновых шлангов следует выбирать изделия из специальной резины. Собранный таким образом котел на отработке своими руками следует оснащать прокладками и резиновыми шлангами из маслостойкого материала, обычный уплотняющий материал через в скором времени расползется. Самодельный котел на отработке нужно изготавливать с особой тщательностью.

Следующая проблема — насос для перекачки топлива. Можно подобрать подходящий агрегат, но остается проблема заставить его подавать только нужное количество масла.

Неплохим вариантом является система с циркуляцией масла и отбором расхода на подачу в котел. Схема (рис. 3) устройства представляет собой 2 тройника со штуцерами.

Рисунок 4. Котлы на отработке с пиролизным способом горения топлива.

К средним отверстиям подключаются шланги для подачи топлива из бака и слива. В нижнем отверстии устанавливается ниппель с отрезком трубки от капельницы и зажимом. В верхнее отверстие вставляется регулировочный стрежень. Под шланг от капельницы устанавливается воронка с трубкой, ведущей в топку. Температура топлива должна обеспечивать его определенную текучесть. Скорость подачи следует контролировать как можно чаще, иначе горелка начнет дымить или потухнет. Котлы на отработке промышленного производства имеют аналогичную систему подачи топлива.

Если в качестве корпуса устройства использовать емкости с водой, получится водогрейный котел, который можно использовать для отопления. Горячее водоснабжение могут обеспечить водогрейные котлы на отработанном смазочном материале со встроенным трубчатым подогревателем.

Котел с пиролизом

Основным вариантом, предлагаемым промышленными предприятиями, являются котлы на отработке с пиролизным способом горения топлива. Их отличие — отсутствует горелка или устройство с аналогичными функциями.

Рисунок 5. Чертеж печи с пиролизным способом горения.

Топливная смесь разжигается в емкости (рис. 4), расположенной в нижней части котла. При разогреве начинается испарение, пары и не сгоревшие частицы перемещаются вверх, в камеру сгорания. Здесь за счет интенсивного добавления воздуха образуется горючая смесь, остатки догорают в верхней камере.

Чертежи (рис. 5) такого агрегата довольно просты. При наличии определенного опыта вполне можно разобраться, как сделать котел своими руками.

При горении масла в первичной емкости требуется определенное количество воздуха. Подача происходит через воздуховод с заслонкой, расположенный сверху емкости. Изменением положения заслонки можно регулировать интенсивность пламени. Отверстия, прорезанные в трубе, также предназначены для поступления воздуха.

Сделать котел на отработке с размерами, отличными от указанных, можно только с соблюдением всех пропорций и соотношений. Данная схема обеспечивает оптимальную температуру сгорания всех составляющих топлива.

Самодельные котлы этого типа выглядят не очень привлекательно, но обеспечивают быстрый и эффективный прогрев.

Водогрейные котлы нежелательно использовать для отопления жилых помещений. Оптимальный вариант применения — для помещений хозяйственно-бытового назначения, теплиц, гаражей или небольших производственных площадей. Отопительные котлы, подключаемые к водяным системам, следует оснащать циркуляционными насосами.

pikucha.ru

Котел на отработке своими руками. Самодельные котлы на отработке

Основная проблема многих наших домовладельцев заключается в постоянно растущих тарифах на энергоносители. А потому легко объяснить, что многие из них постоянно находятся в поиске альтернативных способов отопления. В последние годы особенно популярными стали твердотопливные котлы, которые можно топить не только углем, но и древесиной.

Но дрова и уголь нужно покупать. А что делать, если вам требуется отапливать большое гаражное помещение или производственный цех? Ведь налоги и без того бывают далеко не самыми гуманными, а потому всегда хочется хоть как-то минимизировать расходы.

Проблемы может эффективно разрешить котел на отработке. Своими руками сделать этот отопительный прибор довольно легко. Потратив деньги только на материал, в итоге вы сможете бесплатно (или за копейки) отапливать даже большие помещения, заодно борясь с загрязнением окружающей среды.

Какую конструкцию предпочесть?

Если перед вами стоит задача обогрева не гаража, отдельно стоящего на отшибе, а более-менее большого здания, рекомендуем вам обратить внимание на котел с водогрейным контуром. В этом случае можно не только значительно улучшить эстетичный вид всей отопительной установки, попросту спрятав прибор в отдельном помещении, но и куда эффективнее использовать энергию от сжигаемого масла.

Кроме того, обычный котел на отработке будет несколько нелепо выглядеть в каком-нибудь офисном помещении. А вот если разместить его в котельной и протянуть трубы, то все приличия будут соблюдены. Напоминаем, что в жилом помещении всегда имеется нужда в горячей воде, так что имеет смысл сделать двухконтурный котел.

Где устанавливать?

Мало сделать котел на отработке. Своими руками вы вполне можете сжечь помещение, если заранее не оборудуете то место, куда будет установлено это оборудование. Во-первых, никогда не располагайте котел вблизи входа. Если что-то загорится, вы просто не сможете выбраться.

Техника безопасности

В гараже в любом случае нужно будет обеспечить безопасный путь для эвакуации автомобиля. От стены до места установки должно быть не менее полуметра, а сами стены желательно обить огнеупорным материалом. Дымоход в случае использования отработанного масла сильно разогревается, а потому он ни в коем случае не должен соприкасаться с деревом или иными материалами, которые могут быстро воспламениться.

В идеале печь следует устанавливать на бетонное основание. Причем его лучше делать в форме выемки в земле. Даже если из печи вытечет горящее масло, оно не причинит никакого вреда.

Обязательно побеспокойтесь о надежной системе вентиляции, так как при горении масла выделяется большое количество угарного газа, а также прочих соединений, которые не слишком полезны для здоровья человека. Пренебрежительно относиться к этому вопросу не следует.

Принцип работы

Кстати, а как все это работает? Ведь если залить в обычную печь отработанное масло, то закончится все это пожаром!

Во многом принцип работы описываемых устройств схож с таковым для знакомой всем паяльной лампы. Сделана печь из двух емкостей, которые сообщаются благодаря трубе для подачи воздуха.

Само масло в этом случае заливают в нижний отсек. Там оно нагревается и начинает испаряться. Эти пары поступают в воздухообменную трубу, где и воспламеняются. Горящая масляно-воздушная смесь переходит во второй резервуар (дожигатель). Там она окончательно сгорает, а все оставшиеся газы и частицы метала (коих в масле много) уходят в дымоход.

Как это сделать?

Перед тем как сделать котел на отработке своими руками, следует побеспокоиться о поиске подходящего для этой цели металла. Поскольку при сгорании масла температура в камере сгорания нешуточная, желательно отыскать подходящие обрезки магистральных труб из качественной стали. Если таковых нет, подойдет обычный баллон из-под бытового газа.

Дабы работа печи была полностью автоматизирована, пригодится насос для подачи масла и нагнетания воздуха в камеру сгорания. Для обеспечения циркуляции теплоносителя нужен циркуляционный насос. Понадобятся также регистры и трубы для монтажа отопительной системы в помещении. Учитывая, что водяной котел на отработке предполагает достаточно высокие температуры теплоносителя, делать это нужно как можно тщательнее.

Элементы конструкции

Узнав об основных особенностях конструкции, можно приступать к работе. Сперва потребуется сделать из металла две емкости. Их диаметр не так важен. Предположим, что он будет соответствовать типоразмерам магистральных труб или же газового баллона. Очень важна труба дымохода, в конструкции которой не должно быть горизонтально расположенных участков!

В трубе, которой соединяются между собой части печи, нужно сразу просверлить несколько отверстий для лучшего поступления воздуха, причем высверливать их нужно в верхней части (нижняя будет использована для другого). Труба между двумя емкостями должна проходить сквозь кожух, заполненный теплоносителем (водой).

Делая котел на отработке своими руками, особое внимание обращайте на качество всех сварных швов, так как дефекты могут привести к очень неприятным последствиям.

Внимание! В обычных котлах на отработанном топливе труба-дожигатель на всем своем протяжении имеет множество отверстий, через которые поступает воздух, обеспечивая лучшую тягу. Так как в нашем случае примерно 70% поверхности будет находиться в кожухе с водой, для обеспечения нормального сжигания топлива потребуется принудительно подавать туда воздух. Только такая схема котла на отработке обеспечит его длительную и безотказную работу.

Проще говоря, без нагнетательного насоса не обойтись. Если попробовать сэкономить, то уже очень скоро как сам дожигатель, так и дымоход покроется толстым слоем копоти.

Как обеспечить лучший КПД?

Важно! К крышке верхней емкости следует приварить пластину, которая бы несколько не доставала до ее дна. Для чего нужен этот конструктивный элемент?

Он очень важен, так как тормозит горящую смесь, обеспечивая ее лучшее догорание и высокий КПД всей конструкции. Если вы не включите этот элемент в конструкцию печи, то масло она будет поедать бочками.

Через верхнюю часть необходимо будет пропустить контур водяного отопления, для чего заранее врезаются соответствующие штуцеры, через которые эта труба будет соединяться с кожухом.

В крышке нижней камеры делаете два отверстия, одно из которых следует оснастить заслонкой. Она будет необходима для плавного регулирования тяги и температурного режима. Второе отверстие будет предназначаться для заливки масла в испарительную камеру.

Важно! Так как масло – вещество весьма опасное в плане пожаров, желательно конструктивно предусмотреть воронку, по которой заливать топливо намного безопаснее. Так ваш котел отопления на отработке не станет причиной пожара.

Если вы делаете двухконтурный котел, то всю систему необходимо подключить к водопроводу. Необходимо предусмотреть наличие расширительного бака приличной емкости. Учтите, что чертежи котлов на отработке с водяным контуром лучше доверить профессиональному технику.

Как разжигать печь?

Как ни странно, сделать это очень легко. Сперва через воронку (помните, о чем мы говорили выше) в нижний отсек заливается приблизительно литр отработанного масла. Его разжигают, уложив на него кусочек подожженной бумаги. Когда масло разгорится и начнет закипать, туда же подливают еще пять литров отработки.

Если для заправки предполагается использовать автоматическую систему, необходимо сразу же отрегулировать ее механизм. Скорость сгорания во многом зависит от характеристик печи и силы тяги, но в среднем этого количества топлива хватает на два-три часа. Таким образом, самодельные котлы на отработке могут стать отличными помощниками в деле сохранения бюджета.

fb.ru

САМОДЕЛЬНЫЕ КОТЛЫ НА ОТРАБОТАННОМ МАСЛЕ, масляный котел на отработанном масле

Часто случается, что у нас нет финансовой возможности приобрести котел для отопления жилплощади. Тогда те, кто умеет немного мастерить своими руками, принимают решение самостоятельно сделать котел, который будет работать на отработанном масле. Первоклассный котел своими руками – это вполне реальная вещь.

Котлы на отработанном масле: Преимущества

Самодельные котлы на отработанном масле имеют достаточно много преимуществ, одним из которых является минимальное денежное вложение. Все, что необходимо для такой работы, можно найти в гараже или мастерской любого мужчины. Такое оборудование не требует дорогостоящего топлива, отработанное масло стоит копейки. Гарантировано, что топливный материал у вас всегда будет в избытке. Есть еще один немаловажный фактор того, что переходя на такой вид горючего, вы сможете внести свою лепту в сохранение природных ресурсов. Так же вы поможете владельцам автомастерских избавиться от ненужного отработанного «материала»…

Самодельные котлы на отработанном масле сделать совершенно не сложно, главное иметь четкое представление о том, что вы делаете, необходимый чертеж оборудования и минимальный набор инструментов, включая сварочный аппарат.

Советы по сборке, установке и эксплуатированию масляного котла на отработанном масле

Самодельный котел на отработанном масле, сделанный опытными руками мастера, прослужит вам верой и правдой долгие годы. Мощность, которую он сможет выработать – около 15 кВт. У таких котлов имеется масса достоинств, но не следует пренебрегать элементарными правилами безопасности при его эксплуатации. В помещении, где вы планируете установить данный агрегат, должна быть вентиляция на самом высоком уровне. Комната должна хорошо проветриваться, потому что в процессе горения топлива используемого для котла, выделяется большое количество угарного газа. Масляный котел на отработанном масле должен находиться подальше от легковоспламеняющихся веществ, иначе беды не избежать.

Такое оборудование, сделанное собственноручно, как нельзя лучше подойдет для использования его в гаражах. Котлы на отработанном масле состоят из небольшого количества деталей, они практически не ломается. С помощью котла работающего на отработанном масле, помещение прогреется за считанные минуты, более приемлемого варианта для отопления гаража трудно найти. Для внутреннего использования такого котла нужно не забыть сконструировать дымоходную трубу. Сама конструкция может отличаться разной формой и конфигурацией, и во многом она будет зависеть от вашего желания и фантазии. В качестве исходного материала для работы лучше всего брать конструкции из стали.

Другие материалы из этого раздела:

Делаем котлы на отработке своими руками

Из данного материала Вы узнаете как правильно делать самодельные котлы на отработке, мы подробно рассмотрим вопрос о том как самостоятельно используя подручные средства сделать хороший самодельный котел работающий на отработке. У любого обывателя желающего провести отопление в собственный дом воз…

Изготавливаем самодельные котлы на дровах

В данном материале Вы узнаете как грамотно изготовить котёл отопления работающий на дровах своими руками, используя подручные средства. Вам понадобится совсем немного опыта обращения со сваркой а так же металл который необходимо будет сварить. Котел паровой на дровах представляет собой прекрасный…

Как самостоятельно сделать котел из газовых баллонов

Современные народные умельцы придумали простой вариант экономии средств на покупку котла отопления, уже много людей самостоятельно пользуется самодельными котлами для отопления жилища изготовленными из газовых баллонов. Подключение газовых баллонов к котлу: преимущества Небольшие расходы на отоп…

Как сделать пиролизный котел из газового баллона самостоятельно

Из-за повышения цен на газ и электричество использование твердого топлива (дров, угля, сланцев и отходов деревообработки) становится все актуальнее. Сделав самодельный пиролизный котел из газового баллона своими руками, можно решить проблему обогрева достаточно большого помещения. Пиролиз и эконо…

otoplenie-vdome.ru

принцип работы, разновидности, инструкция по изготовлению

При выполнении строительных мероприятий по возведению гаража, хозяйственной постройки, сауны или теплицы, а также при их эксплуатации, возникает необходимость решить задачу по обогреву помещения. Ведь с экономической точки зрения использовать электроприборы для отопления довольно накладно. Применяя в качестве топлива отработавшее ресурс масло, можно обеспечить его эффективное сжигание в простом агрегате. Это малогабаритный котел на отработке, который несложно собрать своими силами, владея навыками сварочных работ и умея пользоваться инструментом.

Котел на отработке своими руками – преимущества использования

Самодельный нагревательный агрегат, функционирующий на отработке, обладает комплексом положительных моментов:

• безотказно работает на различных видах масел, содержащих синтетические и минеральные компоненты;
• автоматически сжигает топливо независимо от концентрации примеси в смазочном материале;
• просто изготавливается, так как конструктивные особенности не требуют применения специальной комплектации;

• отличается повышенной степенью надежности, благодаря предельно простой конструкции;
• не требует повышенных затрат, связанных с приобретением необходимых деталей и материалов;
• имеет повышенную теплоотдачу, обеспечиваемую высокой температурой горения топлива;
• характеризуется экологической чистотой, обусловленной полным сгоранием паров при температуре, достигающей 6000 °C;
• может круглосуточно функционировать, не требуя специального обслуживания и наладки.

Наряду с достоинствами, оборудование имеет ряд слабых мест:

• должно устанавливаться в помещениях, оборудованных эффективной системой вентиляции, так как является прибором с открытой рабочей камерой;
• требует подключения к надежному газоходу прямоточной конструкции, который периодически необходимо очищать от сажи;
• нуждается в дополнительном удалении из отработанного масла примесей для вариантов исполнения котла капельного типа.

Несмотря на наличие определенных недостатков, конструкция отопительного устройства привлекает домашних умельцев благодаря комплексу достоинств, в том числе возможности самостоятельного изготовления.

Самодельный котел на отработке – принцип работы и разновидности

Принцип работы популярного отопительного агрегата основан на пиролизном эффекте, который предусматривает не сгорание топлива, а воспламенение газовоздушной смеси. Она образуется при испарении масла под влиянием повышенной температуры.

Отопительный агрегат включает две камеры:

• испарительную, в которой производится подготовка рабочей смеси для розжига;
• рабочую, где происходит непосредственно процесс сгорания топливной смеси.



В условиях эксплуатации проверена работоспособность двух видов конструкций, отличающихся методом поступления масла в камеру испарения:

• первый вариант предусматривает поступление топлива в рабочую камеру с нижней стороны. Это достигается путем соединения топливного резервуара с рабочей камерой с помощью подающей магистрали. По трубке движение топлива происходит самотеком согласно принципу сообщающихся между собой сосудов. Недостаток самотечной подачи – необходимость мониторить уровень или автоматизировать поступление с помощью насоса;
• другая разновидность конструктивного исполнения является более совершенной за счет дозированной подачи отработки. Падающие капли отработанного масла попадают на предварительно раскаленную металлическую поверхность приемной чаши. При контакте с горячим металлом капли интенсивно испаряются. Масляные пары обогащаются подаваемым атмосферным воздухом, в результате чего происходит полное сгорание смеси со значительным выделением тепла.

Алгоритм работы:

1. Топливом заполняется расходный резервуар.
2. Нагнетатель подает масло в камеру испарения.
3. Отработка при нагреве переходит в парообразное состояние.
4. Масляный пар поднимается в рабочую камеру.
5. Происходит смешивание с воздухом и сгорание.
6. Тепловая энергия передается воде, находящейся в контуре.
7. Нагретая вода циркулирует по магистралям и нагревает радиаторы.
8. Охлажденный теплоноситель возвращается в нагреватель.

Изучив особенности работы, необходимо запастись всем необходимым для сборки.

Необходимые материалы и применяемые инструменты

Чтобы самостоятельно изготавливать водяные котлы на отработке своими руками, чертежи необходимы. Они содержат схемы сборки, перечень необходимых материалов и комплектующих узлов.

Для изготовления необходимо подготовить:

• малогабаритный насос, предназначенный для подачи топлива;
• вентилятор или компрессор, осуществляющий подачу воздуха;
• стальные листы, имеющие толщину 0,4 см;
• трубу цилиндрической формы для изготовления воздуховода;
• заготовки для расширительной емкости;
• комплект сгонов, переходников, уголков и тройников для подключения горелки;
• асбестовый лист;
• высокотемпературный герметик для уплотнения зазоров;
• сварочный аппарат с электродами;
• болгарку в комплекте с отрезными кругами по металлу;
• электрическую дрель со сверлами;
• комплект слесарных инструментов;
• гаечные ключи и молоток;
• плоскогубцы, напильник и зубило.

Ознакомившись с перечнем инструментов и оборудования, не возникает сомнений, что для изготовления котла потребуется умение выполнять электрическую сварку и слесарные работы.

Как сделать котел на отработке – общая инструкция

Алгоритм действий по изготовлению отопительного устройства предусматривает соблюдение последовательности операций:

• Тщательно изучите предварительно подготовленную документацию.
• Нарежьте заготовки необходимого размера, руководствуясь чертежом.

• Изготовьте из листовой стали корпус резервуара, предназначенного для топлива.
• Прорежьте в емкости отверстие и зафиксируйте задвижку для дозированной подачи воздуха.
• Приварите стальную трубу, предназначенную для вывода продуктов горения, и просверлите по ее длине группу отверстий.
• Наденьте на трубу с просверленными отверстиями вторичную камеру, которая оборудована съемной крышкой.
• Приварите верхнюю камеру к нижнему узлу устройства, обеспечив отсутствие зазоров.
• Подключите к устройству дымоходную магистраль, длина которой превышает высоту кровли, более чем на метр.

Остановимся далее на отдельных особенностях изготовления ответственных узлов агрегата.

Узел капельной дозировки топлива

Изготавливая узел дозированной подачи, обратите внимание на следующие моменты:

• устройство обогрева, основанное на капельном принципе, необходимо оснастить специальным узлом, предохраняющим от перелива;
• используя обычный фильтр от легкового автомобиля, подключенный в линию подачи масла, можно обеспечить чистоту топлива;
• комплект деталей для изготовления переливного механизма включает пару тройников, ниппель, штуцер;
• можно использовать фиксирующий зажим, входящий в комплект медицинской капельницы.

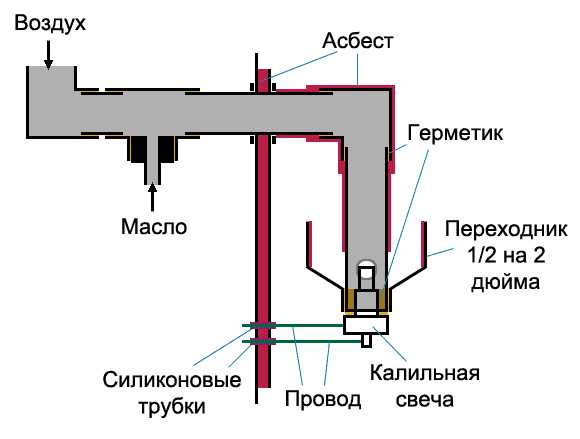

Устройство для нагрева чаши

Конструкция агрегата не предусматривает в обязательном порядке установку нагревающего устройство для чаши. Однако применение калильной свечи облегчает эксплуатацию и обеспечивает безопасность при работе оборудования.

Конструктивные особенности корпуса и способ крепления свечи могут отличаться, однако необходимо соблюдать общие требования:

• тщательно герметизировать резьбовые фиксаторы и стыки с помощью силиконового герметика;
• производить пятислойную укладку асбеста между корпусным элементом и узлом накаливания;
• располагать участок сгорания топлива ниже, чем расположена зона перемешивания с воздухом.

Приступая к резке листового асбеста, используйте респиратор, так как материал отрицательно влияет на дыхательные пути.

Теплообменная система

Повышенная эффективность работы теплообменной системы обеспечивается за счет следующих конструктивных решений:

• использования водяного контура;
• применения системы продувки воздухом.

Важным элементом устройства теплового обмена являются медные трубки змеевика, установленные в теплообменнике. Диаметр магистрали 1–1,6 см позволит обеспечить эффективный обмен тепловой энергией.

Произведя подключение электрического вентилятора, и установив элементы автоматики, можно осуществлять контроль температуры нагретого теплоносителя путем изменения производительности воздушного вентилятора и масляного насоса.

Как разжечь самодельный котел на отработанном масле

Самодельный котел на отработке запускайте с соблюдением очередности:

1. Откройте подающий вентиль и заполните рабочую камеру топливом, обеспечив толщину слоя 1 см.
2. Долейте, при необходимости, специальную жидкость для разжигания или керосин в объеме 0,05–0,1 л.
3. Произведите розжиг, используя длинную спичку, тонкую щепку или смоченную в керосине бумагу.
4. Дождитесь воспламенения, откройте воздушную заслонку или включите принудительную подачу воздуха.
5. Проконтролируйте процесс закипания масла и убедитесь в выводе котла на рабочий режим.

Помните, что запрещается для ускорения розжига применять летучие жидкости, к которым относятся растворители красок, бензин и ацетон.

Эксплуатационные требования и правила обслуживания

В процессе работы котла соблюдайте следующие требования по обслуживанию и эксплуатации агрегата:

• в начале каждого отопительного сезона осуществляйте визуальный осмотр и удаление сажи внутри дымоотводящей магистрали;
• ежегодно производите защитную обработку рабочей камеры и рядом расположенной металлической поверхности с помощью футеровочных мастик, повышающих температурную стойкость;
• систематически удаляйте накопившиеся на стенах камеры сгорания шлаки, количество которых определяется качеством топлива;
• удаляйте разрыхленный стальным скребком шлак с помощью специальной лопатки через канал, имеющийся в зольнике;
• очищайте поверхность рабочей камеры только после выработки масла и полного охлаждения агрегата;
• ежемесячно сливайте из накопительного резервуара отстоявшуюся воду, которая присутствует в масле;
• еженедельно удаляйте с рабочей поверхности накопившийся кокс, затрудняющий эффективный обмен тепла.

Используя отработку, помните, что смазка на минеральной основе содержит уменьшенное количество включение и в результате сгорания образует незначительное количество шлака. Трансмиссионные смазки при сгорании образуют увеличенное количество копоти, которую необходимо регулярно удалять.

Требования безопасности и основные правила

При эксплуатации оборудования необходимо обращать особое внимание на соблюдение правил техники безопасности.

Минимизировать вероятность проблемных ситуаций позволят следующие рекомендации:

• обязательно оснастите агрегат дымоходом, обеспечивающим отвод продуктов горения;
• проверьте функционирование вентиляции в помещении, где работает отопительное устройство;
• убедитесь в работоспособности заслонки, предназначенной для изменения силы тяги;
• установите огнеупорный кожух на выходе дымохода через поверхность кровли, препятствующий возгоранию;
• храните имеющиеся запасы топлива и огнеопасные вещества вдали от отопительного устройства.

Обратите особое внимание на то, что запрещается:

• оставлять оборудование без должного присмотра;
• доливать масло в работающий агрегат;
• перекрывать канал горелки при нагреве;
• охлаждать раскаленный агрегат водой;
• сжигать легковоспламеняющиеся жидкости.

Соблюдение указанных требований обеспечит безопасную работу котла и снизит риск возникновения пожара.

Итоги

Руководствуясь приведенными рекомендациями, несложно самостоятельно изготовить котел на отработке своими руками. Следует обратить особое внимание на соблюдение технологических рекомендаций и выполнение требований техники безопасности. Консультация специалистов позволит избежать ошибок при изготовлении.

mynovostroika.ru
