Котел на отработанном масле с водяным контуром своими руками

Печи, сжигающие жидкое топливо, известны ещё с начала прошлого века. Правда, тогда они служили в основном для нужд промышленности. В быту же агрегаты, работающие на дизеле или мазуте, получили широкое распространение в 60–80 годы. Именно в то время продукты нефтепереработки можно было покупать за копейки или же вообще доставать бесплатно. Несмотря на значительное подорожание энергоносителей, так же дёшево отапливать свой дом можно и сейчас. Можно сказать, что горючее для этого лежит просто под ногами, а точнее, на каждом автосервисе. Слитое отработанное масло горит не хуже дизтоплива, к тому же владельцы мастерских отдают его практически даром. Кстати, котёл для его сжигания необязательно покупать. Простой и надёжный агрегат с водяным контуром можно построить своими руками, используя материалы, которые найдутся у каждого хозяина.

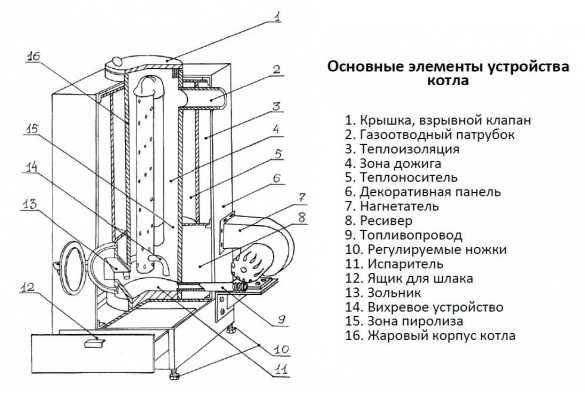

Устройство и принцип действия котла, использующего отработанное масло

Самодельный котёл отопления, работающий на отработанном автомобильном масле

Слитые автомобильные масла являются многокомпонентными, сильнозагрязнёнными веществами, которые к тому же ещё и плохо горят. Можно сказать, что как горючее отработка сама по себе «не очень», поскольку кислород просто не в состоянии окислить всё то химическое разнообразие, которое в ней находится. Если же расщепить масло на более простые составляющие, то сжечь их будет намного проще.

Метод разложения известен современной науке давно. Пламенное разделение, или, если говорить по-научному, пиролиз, применяется для получения простых легковоспламеняющихся веществ из любого топлива — нефти, угля, дров и т. д. Этот процесс удобен тем, что для химических преобразований никаких дополнительных затрат не требуется — для этого достаточно тепла, которое образуется при сгорании топлива. Преимущество пиролизного горения заключается ещё и в том, что этот процесс сам себя поддерживает и регулирует, а поэтому практически не требует постороннего вмешательства

. Всё, что понадобится для запуска процесса разложения — испарить топливо и разогреть пары до температуры 300–400 °C. Для этого можно воспользоваться двумя методами.

Процессы, протекающие внутри печи на отработке, обеспечивают высокую температуру и полноту сгорания топлива

В первом случае горючее поджигают в резервуаре, после чего оно начинает активно испаряться. Эффективное перемешивание и получение однородной газовоздушной смеси обеспечивается за счёт Кориолисовой силы, поэтому важен точный расчёт диаметра и высоты камеры сгорания. Пары топлива поднимаются по вертикальной трубе с многочисленными отверстиями, через которые насыщаются кислородом воздуха. В верхней части камеры сгорания находится перегородка, которая нужна, чтобы снизить скорость газа и отделить зону окисно-азотного дожигания. Именно в ней опасные химические соединения вступают в реакцию с оксидами азота и распадаются на безвредные вещества.

Так называемый метод саможога, бесспорно, обладает привлекательной простотой и надёжностью, однако, резервуар с горящим маслом не позволяет говорить о безопасности. Для того чтобы устранить этот недостаток потребуется усложнять конструкцию отопительного агрегата.

Эффективность сжигания отработки значительно повышается при использовании горелки специальной конструкции

Второй способ предусматривает образование зон пиролиза, сгорания и дожигания прямо в факеле пламени, а для этого нужна горелка специальной конфигурации. Чтобы топливо окислялось полностью, форсунка должна обеспечивать многоступенчатое образование газовоздушной смеси. В таком устройстве первичное движение потока топлива обеспечивается компрессором. Благодаря инжекции, нагнетаемый воздух увлекает за собой атмосферный, а образование паров происходит за счёт разогрева горелки факелом пламени. Практически те же процессы можно наблюдать при работе паяльной лампы. Похожий метод реализован в промышленных жидкотопливных агрегатах. Самодельные конструкции используют такой же принцип, но работают немного по-другому. В них отработка капает в разогретую докрасна ёмкость, где мгновенно испаряется и сгорает при высокой температуре. В этом случае нельзя говорить о чистом пиролизе, поскольку имеет место ещё и энергия распада молекул в процессе микровзрывов.

Читайте также нашу статью об изготовлении печки-буржуйки на отработанном масле: https://aqua-rmnt.com/otoplenie/bani-i-garazh/pechka-burzhujka-svoimi-rukami.html.

Типы конструкций на отработке

В зависимости от области применения, котлы, использующие в качестве топлива отработанное масло, можно разделить на три группы:

бытовые печи;
водонагревательные агрегаты;
отопительные котлы.

Бытовые печи устанавливают в помещениях, которые по ряду причин нельзя оборудовать водяным отоплением. Эти агрегаты характеризуются пониженным расходом топлива, а их конструкция обеспечивает наиболее полное сгорание масла. Бытовое оборудование является практически бездымным. Кроме того, печи нередко оборудуют системами очистки выбросов, что повышает безопасность их эксплуатации. Главное преимущество агрегатов этого типа — в их мобильности. Небольшие размеры позволяют легко транспортировать печь и установить её в небольшом помещении. Немаловажно и то, что устройство при необходимости можно легко дооснастить водяным контуром или площадкой для приготовления пищи.

Бытовая масляная печь

Водонагревательные агрегаты на уровне модуля для дожигания газов имеют специальную платформу, на которую опирается ёмкость с водой.

Её тороидальная форма даёт дополнительное преимущество, поскольку нагрев осуществляется как снизу, так и со стороны дымового канала, который проходит внутри бака. Для автономной подачи воды на входе в бойлер монтируют небольшой водяной насос. Благодаря высокой температуре, нагреть воду можно гораздо быстрее, чем в заводских водонагревателях. Например, 100 литровый бак набирает температуру от 20 °C до 65 °C примерно за два часа, в то время как электрическому или газовому прибору потребуется в два раза больше времени. Если же говорить о стоимости условного литра горячей воды, то при использовании отработки затраты уменьшаются в 20–25 раз.

Ёмкость, установленная на уровне зоны дожигания, превращает печь на отработке в мощный водонагреватель

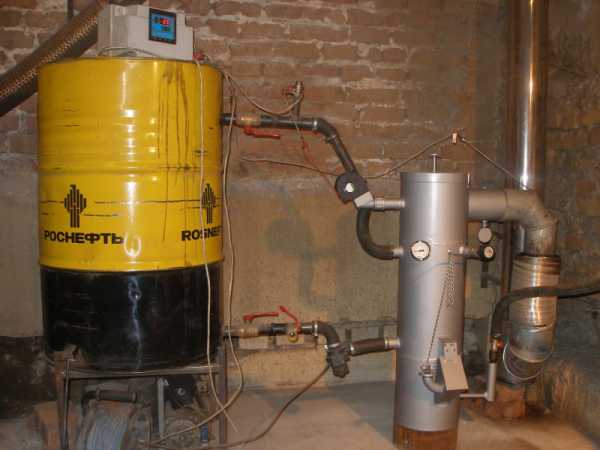

Отопительные котлы используются для подключения к водяным системам обогрева, поэтому оборудуются устройствами дожигания отработанных газов, фильтрами и устройствами безопасности.

Несмотря на все меры предосторожности, оборудование для отопления отработанным маслом рекомендуется устанавливать в отдельных помещениях или пристройках.

Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива. Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс.

Котёл с водяным контуром спирального типа обеспечит работу отопительной системы загородного дома

Нередко агрегаты, работающие на слитом масле, дублируют устройствами, использующими электричество, газ или твёрдое топливо. Это обеспечивает функциональность инженерных систем в случае перебоев с доставкой отработки.
Обратите внимание на материал, в котором рассматриваются варианты обогревателей для гаража: https://aqua-rmnt.com/otoplenie/bani-i-garazh/kakoj-obogrevatel-luchshe-dlya-garazha.html.

Изготовление котла, работающего на отработанном топливе

По описанным выше схемам разработаны и успешно эксплуатируются несколько типов котлов. Кроме того, для работы на жидком топливе можно приспособить любой твердотопливный или газовый отопительный агрегат. Расскажем о двух наиболее распространённых конструкциях, которые можно изготовить самостоятельно.

Чертежи отопительных агрегатов

Чертежи, которые мы предоставляем вашему вниманию, проверены на реально работающих печах, поэтому их уверенно можно использовать для собственных проектов.

Двухобъёмный

Эта конструкция состоит из двух цилиндрических камер, соединённых между собой отрезком толстостенной железной трубы с отверстиями для проникновения воздуха.

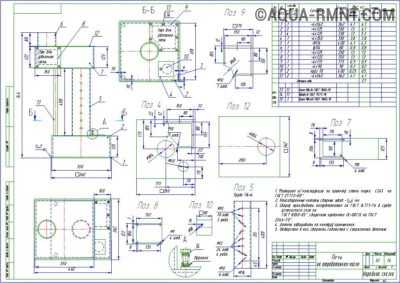

Чертёж двухобъёмного котла с прямоугольными рабочими камерами

Чертёж цилиндрического двухобъёмного котла

Нижний отсек одновременно является ёмкостью для горючего, испарителем и зоной первичного горения. Для заливки топлива, розжига и регулирования притока воздуха на его верхней плоскости вырезано отверстие, которое можно полностью или частично перекрывать при помощи лючка поворотного типа. Снизу печка оборудована ножками, которые обеспечивают устойчивость конструкции и создают зазор между её днищем и полом.

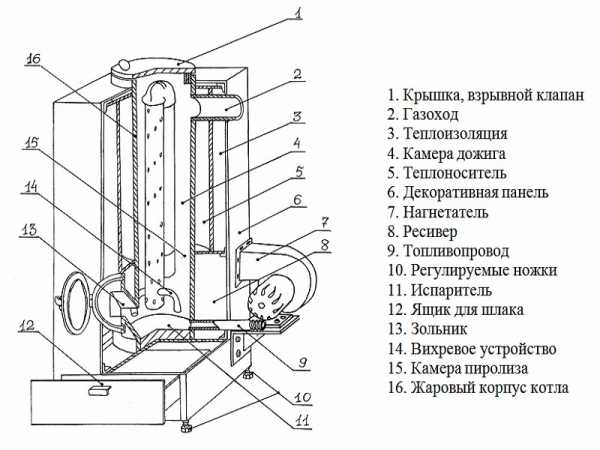

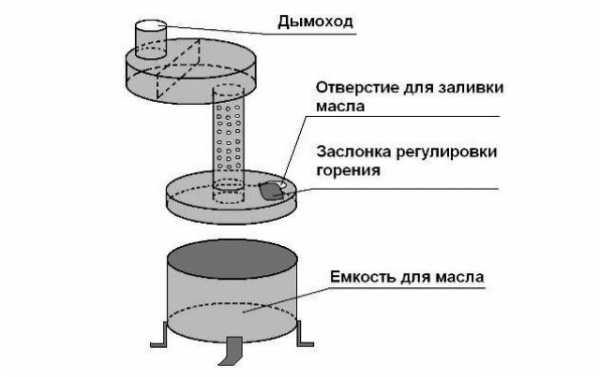

Схема котла с открытой камерой сгорания

В верхнюю плоскость топочного отсека вварена труба с отверстиями. Этот полый цилиндр представляет собой дожигающую камеру. В ней происходит пиролизное разложение и сгорание испаряющегося топлива (вторичное дожигание). На верхнем срезе перфорированной трубы смонтирована практически такая же ёмкость, как и снизу. Перегородка, которая разделяет её внутреннее пространство на две зоны, снижает скорость продуктов горения и обеспечивает полноту их окисления соединениями азота. Кроме того, верхняя камера является ещё и теплообменником, который работает как инфракрасный и конвекционный нагреватель.

Смонтированная на верхнем модуле дымовая труба создаёт необходимую тягу и отводит остаточные продукты сгорания наружу. Чтобы обезопасить процесс доливки отработки в нижний бачок, к нему приваривают трубку, соединённую с отдельной ёмкостью. Залитое в печку масло поджигают при помощи ветоши, смоченной в бензине или керосине. После этого лючком регулируют приток воздуха в зону первичного горения.

Установив на вертикальной трубе водяную рубашку или контур, получают котёл, который можно с успехом использовать в системах отопления или горячего водоснабжения.

При этом важно оставить зазор до перфорированного цилиндра не менее 50–70 мм, чтобы обеспечить свободный приток воздуха в зону вторичного горения.

С пламенной чашей

Чертёж простого котла с пламенной чашей приведён ниже. Его размеры обеспечивают тепловую мощность около 15 кВт. При этом требуется не более 1.5 литра использованного автомобильного масла в час. Воздух в зону горения поступает с помощью небольшого вентилятора или турбины. Подача отработанного топлива происходит порционно, для чего бак с маслом оснащается вентилем, которым можно регулировать количество горючего или полностью прекратить его подачу.

Чертёж котла с пламенной чашей

Для дожигания паров отработки центральная труба оснащается системой отверстий и прорезей. Благодаря такой конструкции, вокруг пламенной чаши происходят такие же процессы, как и в двухобъёмной печи. Горючие газы удаляются через дымоход, установленный в верхней части камеры сгорания. При его обустройстве следует избегать резких поворотов и углов, а высота дымовой трубы должна составлять не менее 4 м. Это обеспечит тягу, достаточную для удаления продуктов горения и обеспечит безопасную эксплуатацию отопительного агрегата.

Схема котла, изготовленного из газового баллона

Печь с пламенной чашей представляет собой закрытое устройство с принудительной подачей воздуха. Это способствует безопасности эксплуатации, а также даёт возможность легко и просто обустроить водяную рубашку. На схеме показан рабочий проект описанного выше котла, в качестве корпуса которого можно использовать бытовой газовый баллон.

Необходимые материалы

Для изготовления водяного отопительного котла с пламенной чашей понадобится не только ёмкость для изготовления корпуса, но и другие материалы (позиции на представленной выше схеме и в списке соответствуют друг другу).

Пропановый баллон объёмом 50 литров.
Металлическая труба Ø100 мм толщиной 2–3 мм для изготовления дымовой трубы.
Железная труба Ø100 мм толщиной 5–6 мм, которая понадобится, чтобы сделать горелку.
Стальной лист толщиной не менее 5 мм для разделения камеры сгорания и испарительной зоны.
Металлический лист толщиной 3–4 мм для изготовления козырька, предназначенного для снижения скорости газов.
Тормозной диск диаметром не менее 20 см от любого автомобиля.
Соединительная муфта (та же 100-мм труба, только разрезанная по всей длине) длиной 100 мм.
Стальная труба Ø15 мм для подачи масла к чаше.
Шаровой кран размером ½ дюйма.
Топливный шланг из маслостойкого огнеупорного материала.
Бак для отработки любого типа.
Уголок или стальной профиль для изготовления ножек.
Крышка из стали толщиной 4–5 мм.
Стальной лист толщиной не менее 3 мм для изготовления водяной рубашки.
Патрубки с резьбой Ø2˝ для присоединения котла к системе отопления.

Не забудьте и о том, что для защиты от коррозии и улучшения внешнего вида котёл необходимо будет покрасить, поэтому купите преобразователь ржавчины, грунтовку, растворитель и эмаль для работы по металлу. Кроме того, для герметизации соединений понадобятся уплотнительные материалы — сантехнический лён и специальная паста.

Форма, толщина и размеры газового баллона делают его отличной заготовкой для изготовления котла на отработке

Инструменты для работы

В процессе работы над котлом понадобится разнообразный электрический и ручной слесарный инструмент. Вот список того, что потребуется достать из закромов, приобрести, или занять у друзей:

сварочный аппарат — лучше всего использовать трансформаторный агрегат постоянного тока или инвертор, поскольку предъявляются высокие требования к качеству сварных швов;
электрическая дрель и набор свёрл для работы по металлу;
угловая шлифовальная машина и два диска — отрезной и зачистной. Разумеется, эти расходники должны предназначаться для резки стали;
плашки для нарезания резьбы на трубах;
электрический наждак;
ключ газовый;
рулетка;
металлическая линейка;
чертилка из высокоуглеродистой стали для разметки деталей перед их порезкой.

Поскольку придётся сверлить большое количество отверстий, обязательно надо подготовить ёмкость с водой для охлаждения инструмента. Кроме того, надо обеспечить безопасность сварочных работ, поэтому нелишне будет запастись огнетушителем.

Вам также может быть интересен материал, в котором описан процесс изготовления печи на отработке из газового баллона: https://aqua-rmnt.com/otoplenie/documents/pech-na-otrabotke-svoimi-rukami.html

Инструкция по изготовлению котла на отработке своими руками

Поскольку даже в пустом газовом баллоне может оставаться взрывоопасная смесь из паров пропана и воздуха, резать его болгаркой или сверлить можно только после полного опорожнения. Для этого необходимо газовым ключом отвернуть и снять вентиль. Затем ёмкость переворачивают вверх тормашками и сливают конденсат. Учтите, что эта жидкость отлично горит и обладает чрезвычайно едким запахом, поэтому работайте очень аккуратно. После вытекания жидкости заготовку возвращают в исходное положение и через верхнее отверстие наполняют водой — она полностью вытеснит остатки газа. После этого жидкость можно слить и проводить любые работы, не опасаясь возгорания или взрыва.
При помощи угловой шлифмашины в баллоне вырезают проёмы шириной в треть диаметра. Если мерить по окружности, то их длина равняется 315 мм. Высота нижнего окна — 200 мм, а верхнего — 400 мм. Между проёмами необходимо оставить перемычку шириной 50 мм. Работу надо выполнять аккуратно, не допуская смещения диска, поскольку вырезанные металлические сектора пойдут на изготовления люков.
Подготовленные проёмы
Обратите внимание! Увеличенный размер верхнего окна нужен для того, чтобы в случае необходимости перевести котёл на твёрдое топливо. Если же такой необходимости нет, то будет достаточно нижнего проёма. К слову, в этом случае облегчается монтаж кожуха водяной рубашки.
К люку, который получился при формировании проёма теплообменника, приваривают петли и задвижку, после чего деталь возвращают на место.
Из 4 мм стального листа по внутреннему диаметру баллона, который равняется 295 мм, вырезают кольцо. Отверстие, которое в нём надо сделать, должно соответствовать внешнему диаметру трубы для изготовления горелки (в нашем случае — 100 мм). Этот элемент послужит перегородкой между зоной горения и теплообменником.
Изготовление перегородки и её подгонка по месту
От стальной толстостенной трубы Ø 100 мм отрезают заготовку длиной 200 мм.
В нижней части детали делают сверления Ø12 мм на высоту 95 мм. Расстояния между отверстиями не должны превышать 40 мм — это позволит равномернее распределить поток газа на выходе из горелки.

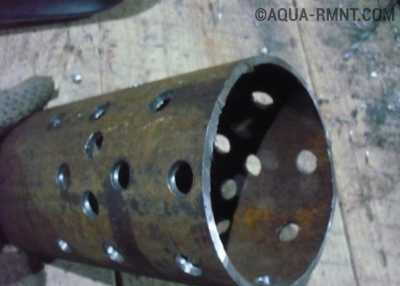

Отверстия в горелке должны обеспечивать равномерный поток горящих газов во всех направлениях
Если кромки отверстий тщательно обработать напильником, то это даст возможность длительное время обходиться без их чистки. Эта особенность связана с уменьшением шероховатости — частичкам сажи и грязи попросту не будет за что зацепиться.
На горелку устанавливают вырезанное ранее кольцо и приваривают его непосредственно над отверстиями.
Установка перегородки на горелку
Перегородку устанавливают между проёмами, на уровне верхнего среза камеры сгорания. Таким образом, в нижней части теплообменника будет сформирована ступенька, необходимая для удержания золы в случае работы котла на дровах.
Монтаж узла, разделяющего камеру сгорания и теплообменик
Для изготовления чаши-испарителя можно использовать любую толстостенную ёмкость, желательно из жаропрочных сплавов. Как нельзя лучше для этих целей подходят чугунные тормозные диски от легковых автомобилей. Технологические отверстия в заготовке надо заварить. Для этого из стального листа вырезают две круглых детали, одна из которых будет дном, а вторая — колпаком. В крышке прорезают отверстие под соединительную муфту и окно для подачи отработки.

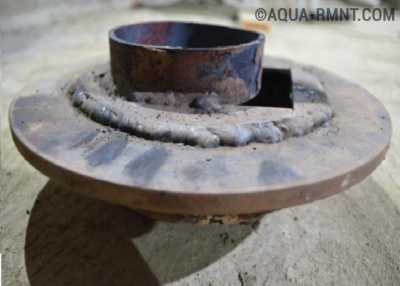

Отверстия в тормозном диске необходимо заглушить
150 мм отрезок стальной трубы разрезают «болгаркой» вдоль, после чего немного раздвигают стенки, увеличивая щель до 4–5 мм. Это позволит снимать чашу для очистки от остатков сгоревшего топлива.
Чаша с приваренным днищем
К автомобильному диску приваривают днище, крышку и муфту, после чего узел устанавливают на горелку.
Муфта обеспечивает плотное присоединение чаши к горелке
Из стального листа вырезают полосу размерами 400х640 мм, два полукольца с наружным диаметром 305 мм и внутренним — 299 мм и две полоски шириной 30 мм. С их помощью вокруг баллона формируют кожух водяной рубашки, обваривая всё сплошным швом.
Монтаж водяной рубашки
В верхней и нижней части кожуха прорезают круглые отверстия диаметром не менее 40 мм и при помощи сварки монтируют патрубки подачи и отвода теплоносителя.
Изготавливают крышку котла, в которую врезают дымовую трубу. Устанавливают крышку на котёл.
В боковой стенке баллона делают отверстие, в которое под углом вводят трубу для горючего. Её нижний край срезают под углом, после чего получившийся излив устанавливают над окном подачи масла. После регулировки длины вылета, топливную магистраль необходимо приварить к котлу.
Установка топливной магистрали
Нарезав на трубе для отработки резьбу, монтируют шаровой кран и присоединяют бачок для горючего.

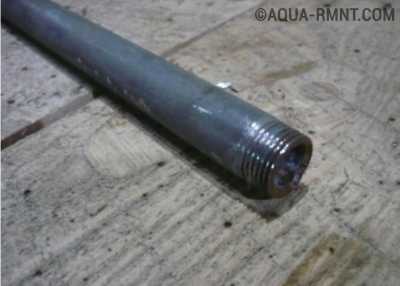

Чтобы подсоединить к трубе шаровой кран, на ней нарезают резьбу

Выполнять проверку работоспособности котла можно не дожидаясь врезки в отопительную систему. Для этого в топливную ёмкость наливают отработку и открывают шаровой кран, пока масло не распределится тонким слоем по днищу диска. Сверху наливают небольшое количество керосина и поджигают. Подачу горючего регулируют, ориентируясь по скорости его вытекания и уровню в топочной чаше.

Видео: Изготовление отопительного котла из газового баллона

Обвязка. Дублирование печи на отработке электрическим агрегатом

Перед подключением котла следует продумать не только способ монтажа и точки размещения дополнительных устройств и запорно-регулировочной арматуры, но и способ вывода дымовой трубы наружу. Если она будет проходить через потолок, построенный с использованием легковоспламеняющихся материалов, то в нём устанавливают металлический пенал вдвое большего диаметра. Свободное пространство между трубами заполняют асбестом или другим негорючим материалом с хорошими теплоизоляционными свойствами.

Учитывая высокую опасность отопления жидким горючим, монтаж котла лучше всего выполнять в отдельном помещении с хорошей вентиляцией. Подиум под агрегат бетонируют или укрывают металлическим листом, который будет выступать за его контуры не менее чем на 1 метр. После установки котёл выравнивают по отвесу и только после этого приступают к подключению.

Простейшим способом обвязки котла является интеграция в гравитационную систему отопления. Несмотря на простоту, его надёжность очень высока, поскольку в этом случае отпадает потребность в циркуляционном насосе и устройствах автоматики. Тем не менее использование дополнительного оборудования позволяет ускорить доставку теплоносителя к потребителям и выровнять температуру во всех точках системы, что даёт экономию топлива и повышает комфорт. В этих целях на обратной магистрали перед самым входом в котёл устанавливают центробежный насос и расширительный бак мембранного типа. Он необходим для того, чтобы система не разгерметизировалась при повышении температуры и давления. К верхнему патрубку подсоединяют напорную магистраль, а для регулировки температуры потребителей перед каждым радиатором устанавливают термостатическую головку или другое регулирующее устройство (трёхходовой клапан, вентиль для уменьшения сечения подающей трубы и т. д.). Для удаления воздушных пробок в верхней точки системы монтируют воздухоотводчик.

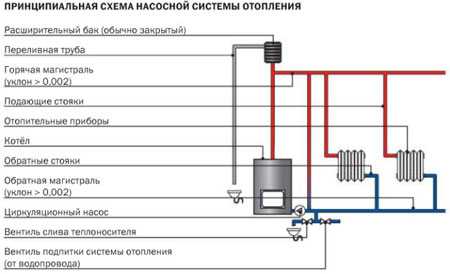

Схема обвязки котла, работающего на отработанном масле

Обвязка агрегата, работающего на отработке, требует учитывать инерционность этого вида оборудования. Другими словами, изменение температуры теплоносителя происходит постепенно, поэтому агрегат обязательно оснащают предохранительным клапаном. Он позволит сбросить давление при его повышении до критического уровня. Неплохим способом обезопасить и выровнять температуру является последовательное подключение водонагревателя косвенного нагрева. Он послужит тем самым буфером, который возьмёт на себя лишнее тепло в случае избыточного роста температуры.

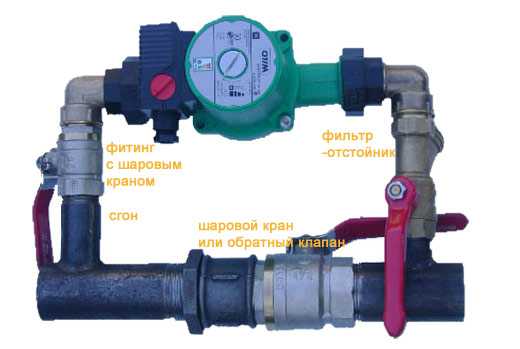

Выполняя подключение котла, на обратной и подающей магистрали устанавливают запорные вентили. Это даст возможность снять агрегат для ремонта без необходимости удаления теплоносителя из системы.

Когда хотят подстраховаться на случай нехватки отработанного масла, рядом с самодельным котлом устанавливается электрический. Подключить дополнительный агрегат можно двумя способами — последовательно или в параллель. Достоинство первого способа заключается в том, что нагретый с помощью пламенной чаши теплоноситель будет поступать в электрический котёл, который можно настроить на определённую температуру срабатывания. При уменьшении пламени горелки он будет включаться и повышать температуру воды до нужного значения. Недостатком подобного способа является увеличение длины магистрали, а также полная неработоспособность системы в случае демонтажа одного из котлов для ремонта.

Параллельное включение подразумевает независимую работу двух отопительных агрегатов и характеризуется отсутствием указанных недостатков. К сожалению, и этот способ не лишён минусов, один из которых — необходимость монтажа гидрострелки и точного согласования режима работы и подачи обратной магистрали. К тому же фитингов, труб и арматуры при параллельном включении пойдёт намного больше, что непременно приведёт к увеличению стоимости и усложнению монтажа.

Несмотря на все минусы, в любом случае включение котлов в каскад способствует повышению надёжности системы. Если же учитывать, что один из агрегатов будет периодически или регулярно работать на отработанном автомобильном масле, то это позволит ещё и неплохо сэкономить.

Видео: Автоматизированная работа агрегата с водяным контуром

Сегодня сжигание отработанного автомобильного масла является наиболее дешёвым и доступным способом утилизации. К сожалению, этот метод является не самым безопасным для окружающей среды, особенно при неполном сгорании топлива. Дело в том, что присадки и добавки, которые производители используют для повышения ресурса силовых агрегатов, являются вредными канцерогенными веществами. Котёл, который мы предлагаем к изготовлению, спроектирован с учётом сжигания отработки при максимальной температуре. Это способствует полному распаду химических составляющих на безопасные вещества. Поэтому, приступая к работе, будьте внимательны в расчётах и прислушивайтесь к советам и рекомендациям специалистов.

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые – техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками. Оцените статью: Поделитесь с друзьями!

aqua-rmnt.com

Котел на отработанном масле своими руками: самодельный тип на отработке

Одним из наиболее дешевых видов топлива из тех, что используются для работы отопительных котлов, является отработанное масло. Оно может быть любым: синтетическим или натуральным. Подойдет масло, слитое с кулинарных агрегатов, автомобилей или тепловозов.

В любом случае при сгорании оно даст большое количество тепла. Поэтому собрать котел на отработанном масле своими руками очень выгодно. Особенно, если нужно обогреть подсобное помещение или гараж.

Содержание статьи:

Отопление на отработке: выгодно или нет?

Отопительное оборудование, функционирующее на отработке, пользуется большим спросом. И это не случайно, ведь оно имеет много преимуществ. Прежде всего, это доступная стоимость прибора. Учитывая, что цена топлива для такого котла очень низкая, он окупит себя в первый же отопительный сезон. Кроме того, если не покупать оборудование, а собрать его своими руками, оно обойдется еще дешевле.

Правильно настроенный котел полностью сжигает отработанное масло. Токсичные продукты сгорания не образуются, поэтому такое устройство безопасно для окружающей среды. Конструкция прибора очень проста, для нее используется минимум деталей. Таким образом риск выхода устройства из строя снижается и надежность его увеличивается.

Котел быстро разогревается и поднимает температуру в помещении, чему способствует принудительная конвекция. Есть у устройства и недостатки. Из числа значимых стоит отметить быстрое выгорание кислорода в комнате, где смонтирован прибор. Что требует обустройства эффективной вентиляционной системы. Котлы на отработке достаточно быстро загрязняются, в связи с чем их обслуживание и чистку требуется проводить чаще.

Для котла на отработке можно использовать в качестве топлива натуральные и синтетические масла, а так же и смеси в любых пропорциях

Для работы оборудования может быть использовано любое отработанное масло или смесь нескольких масел. Такая разнородность сырья и высокая вероятность наличия в нем самых разных примесей требует наличия специального фильтра. Он ставится на участке подачи масла в котел. В процессе работы фильтр достаточно быстро загрязняется, поэтому менять его придется часто.

Котел на отработке: какие они бывают

Производители выпускают отопительные приборы на отработке трех видов. Воздухонагреватели повышают температуру в помещении за счет прямого разогрева воздуха. Такие устройства отличаются высокой производительностью и способны длительное время поддерживать температуру даже в значительных по площади помещениях. Резервуар с топливом у таких приборов обычно располагается на полу, а сам воздухонагреватель может быть закреплен на потолке или на стене.

Отопительный прибор на отработке может прогревать воздух в помещении или же разогревать водяной контур, а иногда и два сразу

Котлы предназначаются для разогрева теплоносителя, обычно воды. Различают двух и одноконтурные разновидности оборудования. Первые способны подогревать воду для бытовых нужд и разогревать теплоноситель. Вторые «отвечают» только за отопление. Автоматические теплогенераторы относятся к водогрейным котлам. Они оснащены системой автоматики, контролирующей работу прибора.

Автоматика для котлов на отработке может выполнять разные функции. Это может быть контроль над температурой воздуха в обогреваемом помещении, контроль разогрева теплоносителя и др. Котлы на отработке с автоматикой или без нее выполняются исключительно в напольном варианте. Стоимость их значительно отличается в зависимости от функционала. Однако в любом случае она достаточно велика, поэтому домашние умельцы собирают такие приборы своими руками.

Как работает отопительный прибор

Конструкция котла предельно проста. Он включает две камеры-отсека: испарительную и сгорания. В первой происходит процесс подготовки масла к горению, во второй оно сгорает. Все происходит следующим образом. Из резервуара с отработкой насос подает отработанное масло в испарительную камеру, которая находится в нижней части устройства. Здесь поддерживается температура, достаточная для того, чтобы отработка нагрелась и начала испаряться.

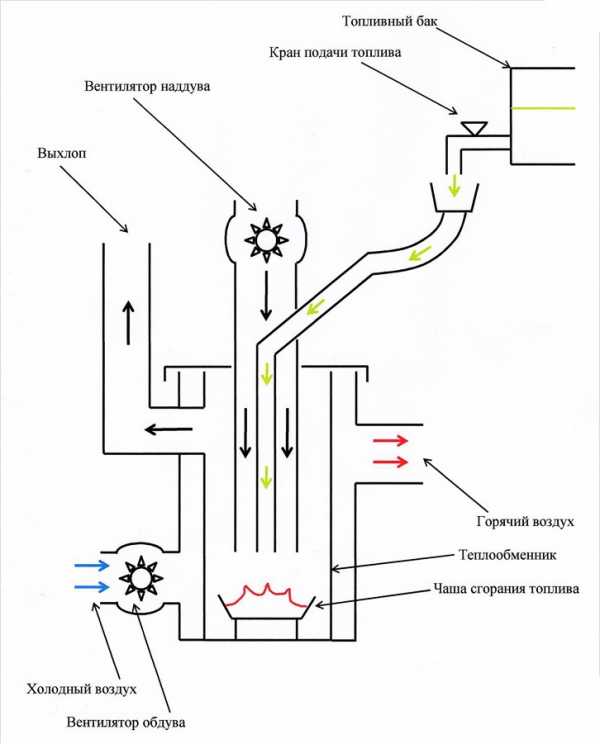

Так работает котел с масляным испарением и принудительной подачей воздуха

Масляный пар поднимается в верхнюю часть корпуса, где находится камера сгорания. Она оборудуется воздуховодом, представляющим собой трубу с отверстиями. При помощи вентилятора воздух подается по воздуховоду и смешивается с парами масла. Полученная масляно-воздушная смесь сгорает почти без остатка. Полученное тепло разогревает теплообменник, продукты сгорания направляются в дымоотвод.

Предварительный нагрев масла – обязательная часть процесса. Нужно понимать, что отработка содержит большое количество примесей и токсичных веществ. Все это раскладывается на простые углеводы, которые впоследствии сжигаются. После чего образуются водяные пары, углекислый газ и азот. Полностью безвредные элементы. Однако такой результат возможен только при условии соблюдения определенных температурных условий.

Полное окисление или сгорание углеводородов происходит только при температуре 600С. Если она ниже или выше на 150-200С в процессе сгорания образуется большое количество самых разных токсичных веществ. Они крайне небезопасны для человека, поэтому температура сгорания должна быть точно соблюдена.

Конструктивные тонкости самодельного оборудования

Важнейшей составляющей технологии сгорания считается предварительный разогрев масла. Это дает возможность разложить «тяжелое» топливо на более легкие составляющие. Грамотно подобранные параметры дают возможность получить почти бездымное и полное сгорание отработанного масла. Домашние умельцы считают, что проще всего добиться такого результата, если использовать толстостенную раскаленную чашу из металла, в которую каплями подается отработка.

Одна из возможных схем работы отопительного оборудования с масляным испарением

Когда масло касается раскаленного металла, оно сразу же превращается в пары, которые направляются в камеру сгорания. Для лучшего горения их нужно смешать с воздухом. Для этого используется воздуховод. В его устье устанавливается крыльчатка, чтобы создавать завихрение потока, необходимое для достаточно длительного пребывания масляно-воздушной смеси в камере сгорания. Только в этом случае поданное в чашу топливо сгорит полностью.

Определенную сложность в процессе самостоятельной сборки отопительного прибора представляет разогрев испарительной чаши. Самый простой способ его осуществления – положить внутрь резервуара пропитанный любым горючим составом фитиль. После чего налить на дно чаши немного бензина или солярки и поджечь. После того, как металл раскалится до нужной температуры, начинают подачу масла. Это максимально простой, но довольно опасный способ.

Еще один сложный в реализации момент – подача масла. В интернете и других открытых источниках можно найти множество примеров функционирующих на отработанном масле котлов, где подача отработки осуществляется струйно. Да, такая система работоспособна, но она крайне опасна для пользователя. Масло, подающееся струей, не успевает сгорать. Образуется большое количество токсичных веществ, которые могут попасть в помещение. А это очень опасно.

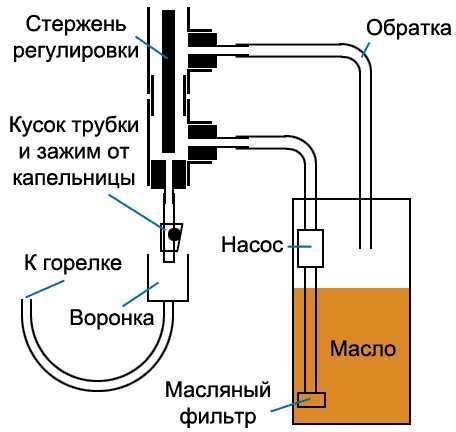

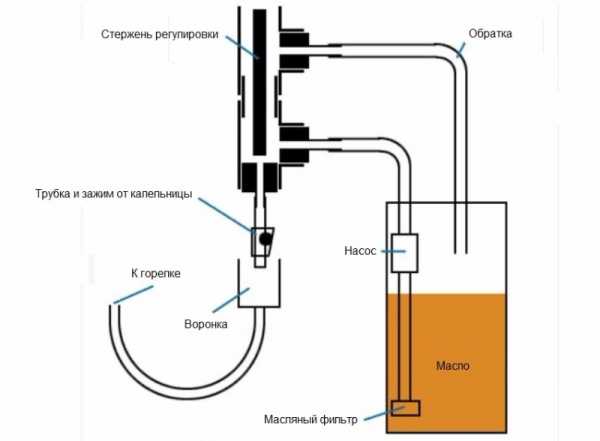

Так можно организовать капельную подачу отработанного масла в испарительную чашу. Используется ниппель, тройники и фрагмент медицинской капельницы

Для эффективного бездымного горения отработки требуется организовать капельную подачу масла. Это достаточно сложно, но вполне решаемо. Оптимальный, по мнению домашних мастеров, способ капельной подачи следующий. Нужно взять шланг, который будет работать как маслопровод. С одного конца на нем обязательно закрепляется фильтр для очистки подающейся отработки от примесей и загрязнений.

Это должен быть фильтр автомобильный масляный полной фильтрации. Последнее очень важно. Не частичной, а именно полной. Нужно быть готовым к тому, что менять его придется часто. В среднем один раз в 30 дней, а то и чаще. Все будет зависеть от качества используемого топлива. Некоторая сложность может возникнуть в процессе крепления узла. Он оснащен резьбой, с помощью которой фиксируется в автомобиле.

Можно поступить следующим образом. Следует подыскать небольшой фрагмент маслостойкого шланга, диаметр которого будет совпадать с сечением резьбы, и надеть его на фильтр. С маслопроводом получившийся узел соединяют посредством штуцера. Очень важно, чтобы в подающем масло шланге не скапливалось его излишка, иначе капельная подача будет невозможна.

Котел на отработке пиролизного типа. За счет наличия камеры дожига значительно увеличивается время горения одной порции топлива

Как вариант можно подобрать насос такой мощности, чтобы он выдавал только требуемое количество отработки. Но это очень сложно. Более простой вариант используется в котлах промышленной сборки. Это простая конструкция из тройников, штуцера и ниппеля. С ее помощью можно легко отрегулировать подачу нужного количества масла. Излишки будут возвращаться в резервуар с топливом.

Последний элемент системы капельной подачи – фрагмент медицинской капельницы. Нужно взять участок с колесиком-регулятором. С его помощью можно будет установить скорость и частоту подачи топлива в чашу. Фрагмент капельницы надежно фиксируется на штуцере. Важное замечание. Оптимально, чтобы отработка не чадила и устойчиво горела. Это возможно только в том случае, если масло обладает нормальной текучестью.

Для этого его температура должна находиться в пределах 10-20С. Нужно знать, что при каждом изменении состава отработки или ее температуры придется заново подбирать частоту и скорость капельной подачи масла. Подавать топливо непосредственно от капельницы к камере сгорания не получится. Его направляют в воронку, соединенную с трубой, подающей топливо в чашу.

Таким простым способом можно организовать равномерную подачу масла в камеру и тем самым продлить время горения одной заложенной порции топлива

Конструкция котла может быть разной. Он может быть подключен к трубам отопительной системы. Обязательное условие в этом случае – монтаж насоса для обеспечения эффективной циркуляции теплоносителя. Если вокруг прибора обустроить так называемую водяную рубашку, он будет нагревать воду. Если водяной контур только один, котел будет обслуживать только отопление.

Если контуров два – будет обеспечиваться еще и подача горячей воды. Еще один вариант – встроенный теплообменник в виде буквы U. Он помещается в верхнюю часть топочной части и соединяется с выносным резервуаром, в котором будет находиться горячая вода. Теплообменник можно также разместить на дымовой трубе.

Котел на отработке может быть пиролизным. Его основная особенность – возможность длительной работы на одной закладке топлива. Конструктивно такая модель будет отличаться наличием камеры дожига. Здесь проходит окончательное сгорание всех химических элементов, входящих в состав отработанного масла. За счет наличия камеры дожига время работы прибора на одной порции масла значительно увеличивается.

Как самостоятельно изготовить котел

Для изготовления отопительного прибора нам понадобятся следующие материалы и инструменты. Готовим сталь листовую толщиной минимум 4 мм, арматуру сечением 10 или 8 мм, трубу для воздуховода, тройники, сгоны и полудюймовые углы для горелки, переходники из стали, компрессор, расширительный бачок и насос. Кроме того, понадобится сварочное оборудование, термостойкий герметик, асбестовое полотно и болгарка.

Одна из самых простых конструкций котла на отработке. Такое устройство очень просто изготовить самостоятельно, при этом оно будет эффективно работать

Рассмотрим процесс изготовления самого простого самодельного котла на отработке. Собственно устройство может иметь разные формы. В связи с этим для облегчения работы можно взять не листовую сталь, а отрезок трубы большого сечения с толстыми стенками. Например, работоспособный прибор, легко обогревающий стандартный по размерам гараж, получается из двух фрагментов трубы. Один сечением 0,5 м, второй – 0,2м.

Кроме них понадобятся еще две металлических пластины толщиной минимум 3 мм, вырезанные в форме круга. Если нужен более мощный отопительный прибор, то подбирают или изготавливают из листовой стали детали нужных размеров. Теперь можно переходить к сборке. Начинаем с подготовки корпуса. Он будет выполнен из трубы большего сечения. Обрезаем ее болгаркой так, чтобы получился фрагмент высотой порядка метра.

Трубу меньшего сечения тоже обрезаем. Так, чтобы получился фрагмент высотой 20 см. Теперь готовим пластины, которые будут функционировать как дно и крышка корпуса. В одной из них выполняем отверстие, соответствующее по размерам дымоходу. Это будет крышка корпуса. В другой вырезаем отверстие под соединение с фрагментом малой трубы. Это будет дно конструкции.

Детальная схема для изготовления котла на отработке с указанием всех необходимых размеров

Привариваем к нему цилиндр, вырезанный из трубы меньшего диаметра. Его дно закрываем еще одной круглой пластиной. Собираем корпус, накрывая его пластинами с двух сторон. Соединяем детали, обвариваем их по кругу. К дну корпуса крепим ножки, сделанные из арматурных прутков. Сверлим в трубе вентиляционные отверстия. Мы получили котел цилиндрической формы, в нижней части корпуса которого располагается небольшой резервуар.

Теперь нужно обустроить дверцу. Вырезаем ее в нижней части цилиндра с помощью болгарки. На верхнюю часть корпуса ставим и закрепляем дымоход. Простейший вариант котла готов. Чтобы его разжечь, нужно будет налить немного отработки в нижнюю емкость и поджечь ее фитильком из горящей бумаги. Это самый простой из всех известных вариантов. Можно собрать более сложную, а значит и более эффективную конструкцию.

Собственно принципиальная схема любого топливного прибора на отработке представляет собой два короба из прочного металла, соединенных между собой воздуховодом в виде перфорированной трубы. Нижний короб оборудуется отверстием, через которое масло заливается в испарительную камеру, напротив него обычно располагается заслонка. Верхний короб оборудуется отверстием, в которое вставляется дымоотводная труба.

Такую схему очень просто дополнить самыми разными узлами: подающим масло насосом, капельной подачей отработки, воздушным компрессором или подключить к котлу расходный резервуар с топливом. Можно так же подключить водяной контур. Но в этом случае потребуется обустройство эффективной горелки, которая сможет осуществить максимально равномерный подогрев теплоносителя.

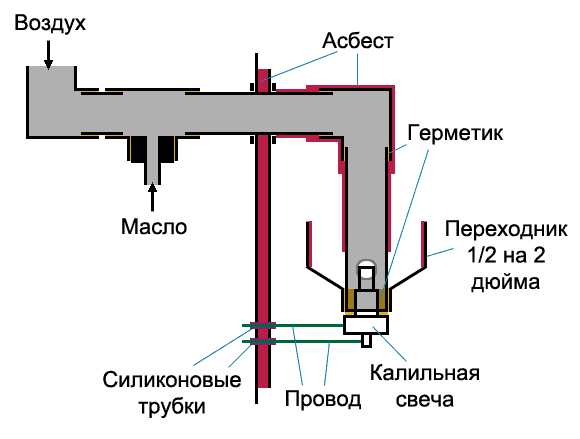

Вариант горелки для котла на отработке, которая работает от калильной свечи дизельного двигателя. Такая горелка может использоваться для приборов, обогревающих водяной контур

Рассмотрим процесс изготовления такой горелки. Собственно ее форма может быть произвольной, однако нужно помнить, что зона смешивания всегда должна находиться только выше зоны горения. Только в этом случае неиспользованная отработка сможет возвращаться в резервуар. Для изготовления корпуса горелки берем полудюймовые уголки и соединяем их при помощи тройников и сгонов.

Для маслопровода, подающего отработку, дополнительно понадобятся переходники для штуцера. Все резьбовые соединения перед закручиванием хорошо промазываем термостойким герметиком. Для крышки горелки используем листовую сталь. Толщина листа минимум 3 мм. Вырезаем из нее деталь, соответствующую размерам гнезда на котле. После того, как мы собрали горелку осталось правильно ее установить.

Для этого подготовим две стальных пластины, одна должна быть немного меньше другой, гайки, болты и асбестовое полотно. Полудюймовые трубочки и внутреннюю поверхность переходника нужно закрыть асбестом. Полотно обязательно закрепляем. Наклеиваем его силикатным герметиком в два слоя, на трубках фиксируем асбест стальной проволокой. Теперь берем горелку и вставляем ее в корпус, при необходимости подгоняем к установочном у гнезду.

После того, как горелка «встала» на место, меньшую по размеру пластину устанавливаем в гнездо и накрываем несколькими слоями асбестового полотна. Оптимально, если их будет четыре или пять. Большую пластину используем как закрепляющую накладку. Сверлим в ней несколько отверстий под крепежи, после чего укладываем поверх асбеста и скручиваем болтами обе пластины.

Все работы по изготовлению котла на отработке должны выполняться в точном соответствии с правилами и требованиями инструкций, некачественная сборка может привести к аварии с тяжелыми последствиями

Надо понимать, что получившееся соединение должно быть максимально плотным, если это не так, элементы горелки могут сдвинуться с места в процессе эксплуатации. Для поджига такой горелки используется стандартная свеча накаливания, которая применяется в дизельных двигателях.

Немного о безопасной эксплуатации

Отопительные приборы, функционирующие на отработке, достаточно опасны в эксплуатации. Об этом нужно помнить всегда. Чтобы не случилось беды, следует неукоснительно выполнять несколько простых правил:

Помещение, где установлен отопительный прибор, должно быть оборудовано эффективной вентиляцией.
Котел должен оснащаться грамотно спроектированным и выполненным дымоходом, удаляющим продукты сгорания без остатка. В нем обязательно должна быть заслонка.
Участок прохода дымоотвода через кровлю выполняется посредством монтажа специального кожуха.
Котел должен быть установлен в соответствии с требованиями пожарной безопасности.
Хранение горючих и огнеопасных материалов вблизи от отопительного прибора строго запрещено.

К котлу на отработке, как и к любому другому отопительному прибору, нужно относится с вниманием. Вовремя проводить все необходимые профилактические работы, тогда проблем с эксплуатацией и ее безопасностью не возникнет.

Выводы и полезное видео по теме

Как самостоятельно собрать котел на отработке:

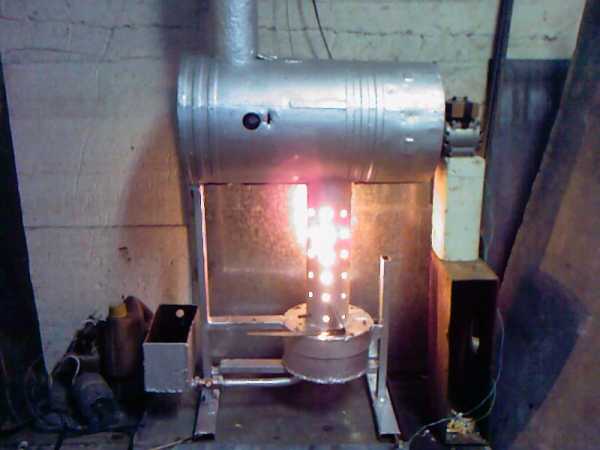

Котел на отработке с подключенным водяным контуром:

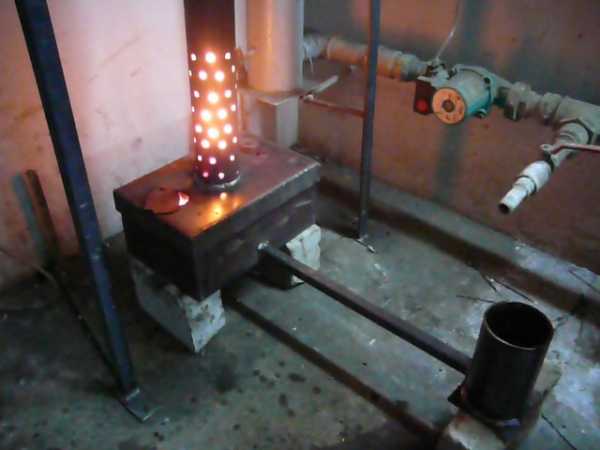

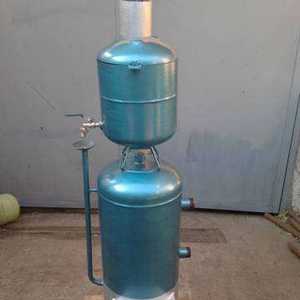

Еще один конструктивный вариант такого котла:

Отопительное оборудование на отработке – практичное решение для организации обогрева хозяйственных или гаражных помещений. Более сложные модели, оборудованные автоматикой, следящей за процессом горения и безопасностью, могут быть установлены и в качестве отопительного прибора для дома. Главное достоинство таких устройств – использование дешевого, иногда и дарового топлива, что делает их использование максимально выгодным для владельца.

sovet-ingenera.com

Как сделать котлы на отработанном масле своими руками, чертежи

Выбор энергоносителя для отопления является «краеугольным камнем» при проектировании всей системы. В качестве альтернативы традиционным
твердотопливным или газовым моделям можно рассмотреть котлы отопления на отработанном масле для частного дома. Они отличаются не только конструкционно, но некоторыми эксплуатационными параметрами.

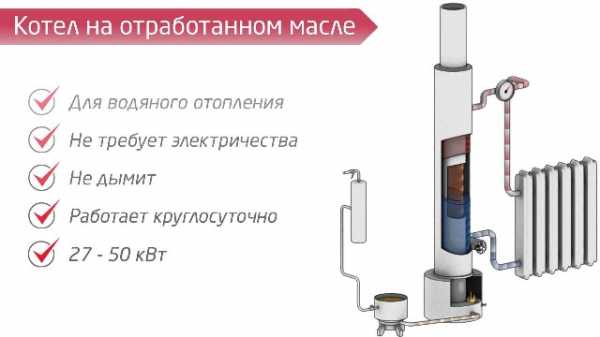

Принцип работы котлов на отработанном масле

Специфика использования отопительных приборов этого типа заключается в предварительной подготовке топлива. Отработанное масло должно пройти очистку, для некоторых систем — подогрев до нужной температуры. Также отличия имеются в принципе получения тепловой энергии.

(Самодельная конструкция)

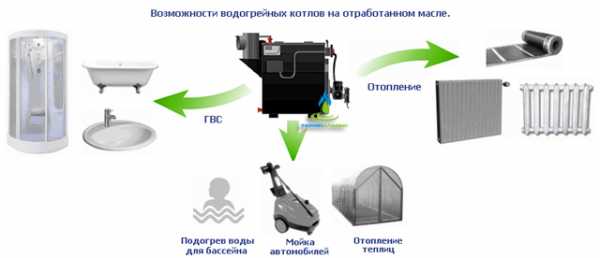

В настоящее время водогрейный котел на отработанном масле может работать по следующим схемам:

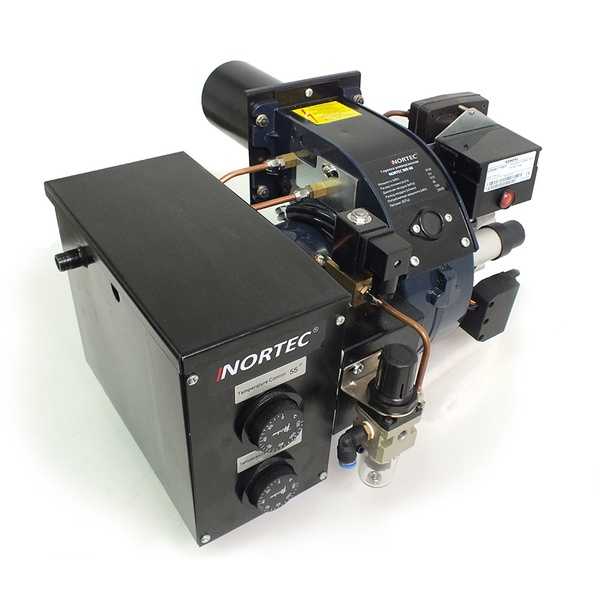

Горелка. Представляет собой блок, который можно установить практически в любой твердотопливный котел. Преимущества – хороший КПД, небольшие размеры и наличие системы управления. Главным недостатком является высокая стоимость;
Масляный котел, конструкция которого предназначена для использования только отработки или аналогичной по свойствам жидкости. Для организации отопления можно приобрести заводскую модель или сделать аналогичную конструкцию самостоятельно.

Принцип работы заключается в предварительном нагреве масла, в результате чего оно разлагается на тяжелые углеводы и газ. В зоне пиролиза происходит окисление последнего. Образованный газ является топливом, с максимальными показателями теплоты сгорания. Побочные зольные продукты оседают в нижней части зольника и при заполнении его удаляются.

Для увеличения эффективности работы отопительные котлы этого типа снабжаются системой подачи воздуха – нагнетателем. Особое внимание уделяется механизму регулирования подачи топлива.

Котел Геккон: конструкция и принцип работы

Перед самостоятельным изготовлением отопительного оборудования рекомендуется ознакомиться с аналогичными заводскими моделями. В качестве примера можно рассмотреть котлы марки «Геккон». Они обладают достаточно хорошими эксплуатационными качествами, характеризуются надежностью и производительностью.

(Конструкция котла Геккон)

Как функционируют котлы Геккон

Для ознакомления с общим принципом работы необходимо ознакомиться с этапами преобразования топлива в тепловую энергию.

По топливопроводу (9) отработанное масло попадает в испаритель (11).
Под воздействием температуры происходит вышеописанное преобразование в газ.
Так как он легче воздуха – пары поднимаются по вихревому устройству (14).
Проходя через отверстия в этом элементе происходит их возгорание в камере дожига.
Нагнетатель воздуха обогащает смесь кислородом, что повышает тепловую отдачу.
Передача энергии к теплоносителю (воде, антифризу) происходит через стенки теплообменника. Они находятся в камере дожига.

Для удаления угарных газов в конструкции предусмотрен газоход. Он же предназначен для создания тяги, обеспечивающей циркуляцию воздушных потоков внутри камеры сгорания.

Сделать подобную конструкцию своими руками не проблематично. Главное — правильно подобрать материал изготовления и действовать согласно разработанной технологической схеме с учетом специфики чертежа.

Дозатор

Специфика работы котлов на отработанном масле заключается в создании устройства для подачи топлива. Рекомендуется разработать простую и надежную схему, по которой масло будет поступать в камеру сгорания в нужном объеме.

Проектировщики котлов «Геккон» пошли по пути «наименьшего сопротивления». Был использован принцип сообщающихся сосудов. Дозатор устанавливается отдельно от котла и соединяется с ним с помощью топливопровода.

(Схема дозатора)

Регулировка подачи топлива происходит посредством установки положения поплавка. Он отрывает (закрывает) подающий кран. Таким образом можно уменьшать или увеличивать мощность отопления.

При расчете самодельной конструкции котла на отработанном масле необходимо учитывать следующие нюансы:

Объем дозатора;
Механизм его пополнения;
Материал изготовления поплавка. Он не должен разрушаться под воздействием топлива.

Имея общее представление о принципе работы котлов этого типа можно приступать к изготовлению конструкции своими руками.

Этапы изготовления котла на отработанном масле

Обогреватели должны отвечать определенным требованиям, главными из которых является безопасность работы, эффективность и экономичный расход топлива. Поэтому первому этапу проектирования следует уделить особое внимание.

Составление чертежа

Не обязательно делать котел по определенной схеме. На практике мастера выбирают оптимальный чертеж и адаптируют его согласно имеющимся условиям. Делается анализ имеющихся материалов, составляется перечень необходимых инструментов.

(Чертеж простого котла на отработанном масле)

Для начала можно рассмотреть конструкцию несложного котла. Он состоит из следующих компонентов:

Двух бочек. Нижняя необходима для установки отопительного оборудования, верхняя выполняет функции бака для воды;
Труба с отверстиями и крышкой заслонкой;
Емкость для масла.

Преимущество этой системы заключается в простоте изготовления. Но из—за отсутствия зольника и нагнетателя воздуха КПД у котла будет небольшой.

Лучше всего сделать самодельные аналоги исходя из фактических размеров конструкции.

Выбор материалов

При выборе компонентов котла следует руководствоваться принципом целесообразности. Если планируется отопление небольшого помещения – оборудование на отработанном масле можно сделать из газового баллона.

Достаточно небольшой модернизации, включающей в себя изготовление трубы с отверстиями, входного отверстия для подачи топлива и дымохода.

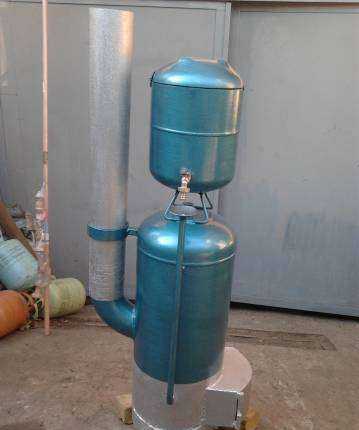

(Котел из газового баллона)

Если же необходимо сделать печь полностью из подручных материалов – следует правильно подобрать комплектующие. При выборе специалисты рекомендуют придерживаться таких требований:

Марка стали и ее толщина. Можно использовать 15К или 20К. Они выдерживают значительную температуру без изменения конфигурации. Толщина стали для камеры сгорания – от 3 мм и более. Корпус изготавливается из металла 2 мм. Применение чугуна нецелесообразно, так как он сложно поддается обработке;
Сварка. Главным условием является герметичность конструкции и надежность сварочных швов;
Регулирование положения. Для этого к дну приваривают ножки с функцией изменения высоты.

После изготовления котла необходимо проверить его надежность и качество сварных швов. При испытании мощность необходимо наращивать постепенно, одновременно контролируя сохранение целостности элементов.

Автоматизация работы котла на отработанном масле

Для нормальной работы отопительного оборудования этого типа необходимо обеспечить равномерный приток топлива. Для этого используется автоматика, аналогичная дозатору «Геккон». Кроме нее можно использовать другие схемы подачи отработанного масла.

(Механическая схема подачи топлива)

Максимальная автоматизация возможна с применением электронных схем управления. Можно использовать схему «интеллектуального термостата».

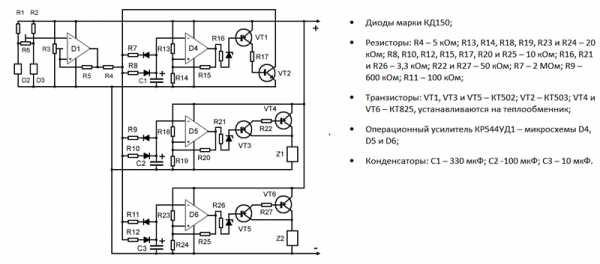

(Схема автоматики)

Источником питания служит устройство с параметрами 12В, 30 А. Перед закачкой топлива в контейнер работа горелки блокируется C1. Активация возможна после зарядки конденсатора при условии активации интеллектуального термостата. По такой же схеме работает закачка топлива в приемник. Она прекращается после зарядки конденсатора С3.

В некоторых случаях понадобится адаптация описанной схемы для работы конкретной модели котла на отработанном масле. Изменения зависят от требуемой мощности оборудования и емкости накопителя топлива.

С примером самодельной конструкции можно ознакомиться в видеоматериале:

prokotlyi.ru

Котлы на отработке своими руками

Отопительный котел, использующий в качестве топлива отработанное масло, представляет собой одну из наиболее эффективных конструкций и является довольно доступным прибором. Он может применяться для поддержания определенной температуры в помещениях совершенно разной функциональности.

Стоит отметить, что отработанное масло, которое используется в таком котле, обладает довольно высоким уровнем производительности, к тому же его стоимость невысока, поэтому такой котел будет вполне экономичным.

Котлы, работающие на отработанном масле, обладают большим количеством самых разных положительных характеристик:

Этот отопительный котел можно вполне собрать самостоятельно, без обращения к профессиональным разработчикам в этой области;
Его конструкция настолько проста, что не потребует серьезных финансовых вложений;
Отработанное масло представляет собой один из самых дешевых типов топлива, использующегося в котельных;
В стандартных котлах данного рода деталей не слишком много, за счет чего вероятность выхода их из строя довольно низкая.
Котел не занимает много места и является довольно компактной конструкцией;
Его можно устанавливать даже в помещении, не опасаясь попадания туда продуктов сгорания. Это связано с тем, что котел имеет закрытый кожух;
В качестве топлива разрешается использовать абсолютно любое отработанное машинное масло;
Он является вполне комфортным устройством, так как за счет его конструкции не образуются неприятные запахи.

Принцип работы котла

Отопительный котел, работающий на отработанном масле, функционирует, исходя из целого ряда моментов. Установленный масляный нанос забирает требуемое количество горючего из расходной емкости и переводит его в специальную испарительную камеру.

По сути, она представляет собой стандартную металлическую трубу. Стоит отметить, что для этой цели лучше всего брать трубу с довольно толстыми стенками, чтобы она могла выдержать максимально высокую температуру.

Чтобы отработанное масло стало пригодным для использования в системе отопления, его доводят до температуры 40 градусов. При попадании горючего на дно камеры оно постепенно начинает испаряться, становясь масляным паром, который в дальнейшем поднимается в камеру сгорания.

Обязательно учитывают при сборке подобного котла, что любая система, которая функционирует за счет отработанного масла, в обязательном порядке должна быть оснащена системой подогрева. Если пренебречь подобным моментом, то отработанное масло не будет становиться требуемой температуры.

Это приведет в дальнейшем к плохому воспламенению горючего, оно не сможет сгореть в полном объеме. Этот же факт станет причиной образования большого количества сажи, от которой котел придется постоянно очищать, чтобы он не вышел из строя.

Чтобы камера сгорания нормально работала, в ее конструкцию добавляют так называемый перфорированный воздуховод, через который за счет особого вентилятора наддува приходит дополнительный воздух. Далее масляные пары будут перемешиваться с воздухом и образовывать определенную смесь, способную полностью сгореть. В результате теплоноситель системы отопления будет прогреваться в полной мере, а продукты сгорания уйдут в дымоход.

Делаем своими руками

Чтобы самостоятельно собрать отопительный котел, который будет использовать в качестве горючего отработанное машинное масло, придется использовать следующие элементы конструкции:

Котел;
Насос;
Расширительный бак;
Горелка;
Компрессор;
Специальный циркуляционный насос;
Магистраль для входа и выхода теплоносителя из котла;
Различное оборудование, предназначенное для проведения сварочных работ.

При сборке конструкции учитывают, что в обязательном порядке придется сделать дымоход, через который все продукты горения будут уходить за пределы строения. Потолок придется предварительно предохранить от сильного нагрева, поэтому дымоход помещается в специальный кожух.

Обязательно принимают во внимание, что конструкция должна быть собрана таким образом, чтобы в ней образовывалась довольно сильная тяга. Нужно будет сделать и заслонку, которая позволит перекрыть тягу в один момент. Если же покупать специальную заслонку для подобного котла нет возможности или желания, то продумывают систему защиты попадания воздуха снаружи, потому что оно в данном случае будет бесконтрольным.

Кроме того, использование заслонки не дает помещению слишком сильно охладиться, если оборудование будет определенное время находиться в простое, поэтому такой элемент все-таки желательно установить.

Самодельная конструкция оснащена горелкой открытой конструкции, в результате чего происходит сгорание кислорода в помещении. Его недостаток может вызвать отравление угарным газом, поэтому необходимо продумать, каким способом будет происходить проветривание помещения.

Поблизости от котла категорически запрещается устанавливать легковоспламеняющиеся материалы любого рода. Трогать работающий котел запрещается, так как он довольно сильно раскаляется.

Проще всего собранный своими руками отопительный котел установить на камне, либо на жаропрочной плитке. Обшивать его панелями, выполненными из пластикам или древесины, запрещается, так как это может стать причиной пожара. Можно его выкрасить жаростойкими материалами. Если соблюсти все особенности технологии, то на выходе получится надежное устройство, которое будет стабильно работать, не создавая угрозы жизни, здоровья и имуществу людей.

Схема котла на отработанном масле

Подробная инструкция по изготовлению

Работы по самостоятельному производству котла, работающего на отработанном масле, начинают с непосредственной подготовки строительных материалов:

Сначала от трубы большего диаметра отрезают кусок высотой приблизительно с метр;
От трубы небольшого диаметра отрезают около 20 см;
Одну из стальных пластин оснащают отверстием, диаметр которого должен составлять 20 см, а в другой отверстие пропиливают в зависимости от того, какой диаметр у дымохода;
С двух сторон цилиндр закрывают при помощи этих пластин и сварочных работ. Делают это так, чтобы внизу оказалась пластина с отверстием большего диаметра;

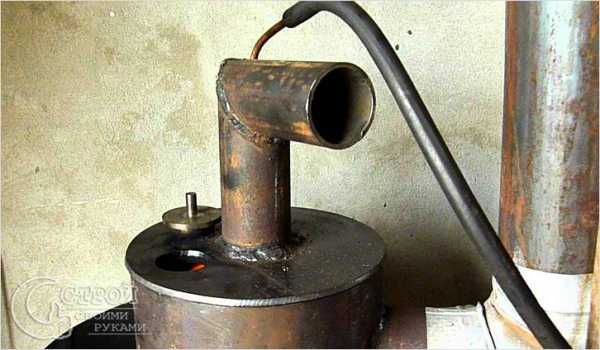

Затем приваривают маленький цилиндр, дно которого тоже заваривают с помощью пластины;
Закрепляют на корпусе ножки из арматуры и проделывают вентиляционные отверстия.

В результате получается конструкция цилиндрической формы, в нижней части которой имеется небольшой резервуар. Снизу прорезают дверку, а сверху соединяют систему с дымоходом. Чтобы котел включить, открывают дверку, в резервуар наливают отработанное масло и поджигают его. Это наиболее элементарная конструкция печи, тем более, что зачастую можно встретить изделия, которые устроены значительно сложнее.

Стандартный котел, работающий на отработанном масле, обычно выглядит в качестве двух коробов, изготовленных из довольно прочной стали. Они находятся друг над другом и соединены с помощью перфорированной трубы. В нижнем корпусе прорезано отверстие для заливки масла, а второй металлический короб соединен с дымоходом.

Подобную конструкцию сделать более совершенной очень легко: подключают расходную емкость с отработанным маслом, насос для его подачи, водяной контур, компрессор и так далее.

Стандартный котел, работающий на отработанном масле, обычно выглядит в качестве двух коробов, изготовленных из довольно прочной стали

Обеспечение капельной подачи топлива

Данный вопрос является одним из наиболее сложных при сборке отопительного котла, работающего на отработанном масле. Дело в том, что на работе горелки твердые примеси, содержащиеся в масле, никак не сказываются, однако капельный механизм из-за них может выйти из строя.

Для того, чтобы избавиться от подобной проблемы, можно на конец заборного шланга поставить масляный фильтр от старого автомобиля. С его помощью удается добиться полной фильтрации масла. Однако следует помнить, что при установке такой детали фильтрующий элемент придется менять в среднем один раз в месяц.

Особенности производства водяного котла на отработке

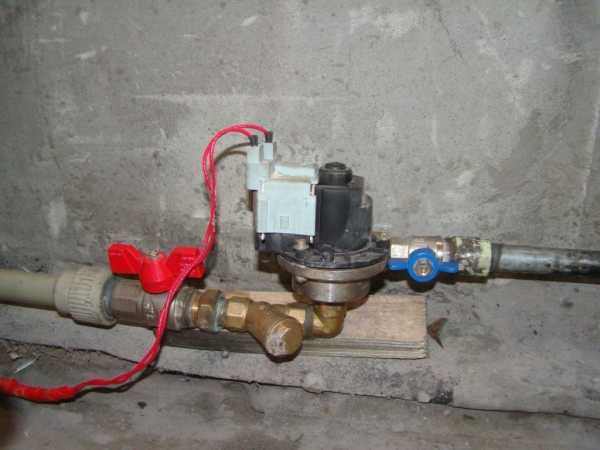

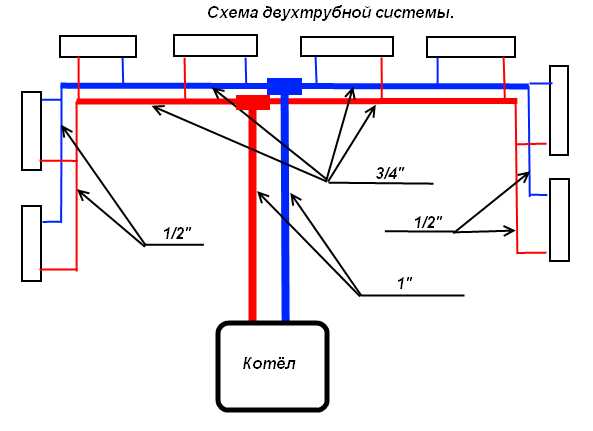

Водяной контур подразумевает установку трубопровода и радиаторов. Наиболее эффективной является установка стальной трубы, диаметр которой должен составлять 43 мм, через которую осуществляется подключение радиаторов отопления. Их пропускают либо под чистовым полом, либо вдоль стен.

Сборка водяного котла на отработанном масле подразумевает установку расширительного бачка. В его качестве подойдет небольшая емкость с довольно толстыми стенками. Ее крепят к верхней части котла и соединяют с ней при помощи сварки или болтовых соединений.

В верхней части вырезают небольшое отверстие, через которое горячая вода будет уходить в систему отопления. В нижней части тоже вваривают трубу, по которой остывшая вода будет возвращаться в котел для дальнейшего нагревания.

Правила эксплуатации

При использовании отопительного котла, работающего на отработанном масле, необходимо соблюдать определенные правила. В противном случае, может возникнуть загазованность помещения или даже возгорание.

Основные правила при пользовании котлом следующие:

Работающий аппарат запрещается оставлять без присмотра;;
Когда котел включен, в него нельзя добавлять горючее;
В котле подобной конструкции можно сжигать исключительно отработанное масло, он не приспособлен для использования других видов топлива;
Нужно следить за тем, чтобы на поверхность раскаленного котла не попадала вода, иначе из-за резкого остывания он может попросту лопнуть;
У работающего котла отверстие горелки должно быть всегда открыто;
Горючие и легковоспламеняющиеся вещества возле котла держать категорически запрещено;
При включенном котле заслонку не закрывают, иначе весь угарный газ пойдет в помещение.

У работающего котла отверстие горелки должно быть всегда открыто

Недостатки котлов на отработке

Главный минус подобного устройства состоит в том, что его реакция на перекрытие подачи воздуха в топку не будет моментальной. Следовательно, процесс горения будет прекращаться не сразу, а спустя некоторый промежуток времени, за которое нагрев теплоносителя продолжится. Когда пламя окончательно погаснет, его нужно будет разжигать повторно. Это делают в ручном режиме, если конструкция не предусматривает какого-либо иного подхода.

Еще одним недочетом котла на отработке является его загрязненность по сравнению с другими отопительными приборами. Это, прежде всего, связано с используемым горючим. Если конструкция собрана правильно, то от нее не будет исходить неприятный запах. При нарушении технологии в помещение подобный запах будет в той или иной мере проникать.

Другим, не менее существенным, минусом таких котлов по сравнению с другими конструкциями является необходимость очищения горючего от различных твердых примесей, в числе которых могут попадаться кусочки металла либо металлическая стружка. Если не наладить систему фильтрации, то аппарат через определенное время выйдет из строя, а вернуть ему рабочее состояние будет весьма проблематично.

Блиц-советы

Перед тем, как залить масло в конструкцию, желательно предварительно отстоять массу, чтобы в этом материале не осталось ни воды, ни каких-либо иных веществ. Если этого не сделать, то в процессе работы устройство может попросту погаснуть или же его работа станет нестабильной;
При использовании подобной системы в помещении, где она установлена, должен в обязательном порядке находиться огнетушитель огнекислотного типа. Это связано с тем, что при попадании на поверхность конструкции воды или аналогичной жидкости, может произойти возгорание либо взрыв.

housetronic.ru

принцип функционирования, достоинства и недостатки. Чертежи котлов на отработке своими руками. Видео

Содержание статьи:

Котел на отработке: достоинства и недостатки конструкции

Котел на отработанном масле является вспомогательным отопительным прибором, с помощью которого можно обогревать теплицы, гаражи, бытовки и другие технические помещения. Его конструкция довольно проста и при должной сноровке такой котел можно изготовить самостоятельно. Однако требуется строгое соблюдение всех пропорций. Не вдаваясь в подробности, отметить, что именно при такой форме и размерах сгорание отработки происходит полностью и в наиболее оптимальном режиме, при температуре около 6000 С^о .

Отопление на отработке имеет ряд достоинств и некоторые недостатки

Преимущества:

работает на любом типе синтетического или минерального масла, их комбинациях с самым высоким уровнем загрязнения смазочного материала;
простота конструкции — практически все узлы можно изготовить из подручных материалов. Из этого следует и высокая надежность, в котле нечему ломаться;
низкая стоимость, даже если все его детали придется заказывать, а самому производить только финальную сборку;
высокая эффективность – температура сгорающих паров масла весьма высока, а если конструкция будет оборудована дополнительным узлом принудительной конвекции, существенно возрастет теплоотдача;
экологическая безопасность – при соблюдении правильного температурного режима сгорания 4500 С^о – 8500 С^о (оптимально 6000 С^о ), все пары отработки сгорают практически полностью, выброса вредных веществ: тяжелых металлов и канцерогенов не происходит.

Преимущества котлов на отработке — Фото 05

Недостатки:

котел на отработке относится к отопительным приборам с открытой камерой сгорания, соответственно использовать его можно только в хорошо вентилируемых помещениях;
требуется устройство надежного и качественного прямоточного дымохода, к тому же потребуется его систематическая чистка;
для некоторых типов котла использующих капельную схему подачи топлива необходима дополнительная очистка отработки.

Принцип функционирования и основные типы котлов на отработке

Котел отопления на отработке функционирует на основе пиролиза, сжигая не топливо, а газо-воздушную смесь, которая образовалась в результате его испарения. Существует два основных типа конструкций, которые отличаются способом подачи топлива в испаряющую камеру.

В первом способе топливо подается в камеру сгорания снизу. Метод подачи может быть разный. Самый простой это использование принципа сообщающихся сосудов.

Емкость с топливом соединяется с камерой сгорания довольно толстой трубкой, и отработка перетекает туда самотеком. Этот метод имеет тот недостаток, что необходимо постоянно контролировать уровень топлива в баке. В технически развитых системах подачи используются специальный маслонасос.

Схема печи на отработке — Фото 06

Более совершенное отопление маслом с помощью капельной подачи топлива. После предварительного розжига (или принудительного нагрева специальным устройством) на раскаленную чашу подают по капле топливо. Падая на раскаленную поверхность, отработка взрывообразно испаряется, маломощный вентилятор улитка подает сюда же атмосферный воздух, после чего и происходит полное выгорание обогащенной пиролизной смеси при высокой температуре.

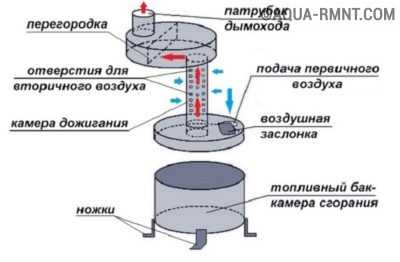

Чертежи котлов на отработке и инструкция по изготовлению

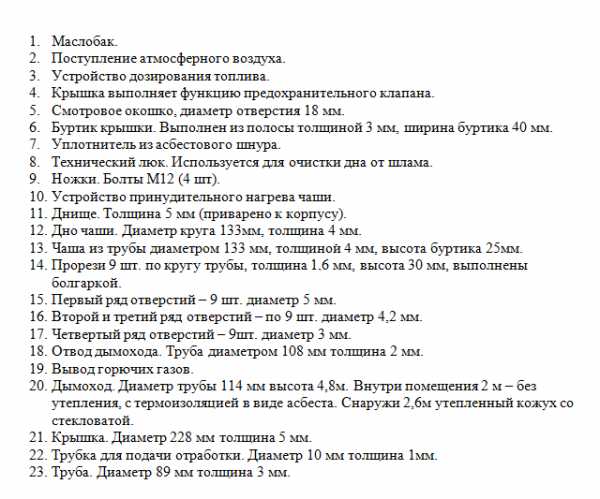

Корпус котла изготавливается из металлической трубы диаметром 210 мм толщиной 10 мм.

Схема устройства котла — Фото 07

Устройство для капельной подачи топлива

Отопление на отработанном масле, которое использует капельный метод подачи топлива, должно быть оборудовано специальным устройством, защищающим котел от перелива. Подача масла осуществляется обычным насосом, защищенным от загрязнения обычным автомобильным фильтром. В зависимости от чистоты топлива фильтр будет нуждаться в систематической замене с периодичностью один раз в 1-3 месяца.

Устройство, предохраняющее от перелива, состоит из ниппеля, штуцера и двух тройников. Излишки топлива будут постоянно перетекать обратно в бак, а необходимое для функционирования котла количество будет отбирать дозатор.

Капельный метод подачи топлива — Фото 08

Дозирующее устройство, которое отмеряет масло – это обычный зажим от медицинской капельницы.

Устройство для накаливания чаши

Данный аппарат не является обязательной частью конструкции. Заменить его может простой стартовый розжиг, но с калильной свечей работать намного удобнее и безопаснее.

В зависимости от типа элемента накаливания возможны вариации с конструкцией корпуса и креплениями. Но существую общие правила монтажа. Для корпуса и креплений используется нержавеющая сталь в 3 мм. Все резьбовые элементы крепления промазываются специальным силиконовым герметиком. Промежуток между монтажной пластиной и пластиной накаливания изолируют не менее чем пятью слоями асбеста.

Устройство для накаливания чаши — Фото 09

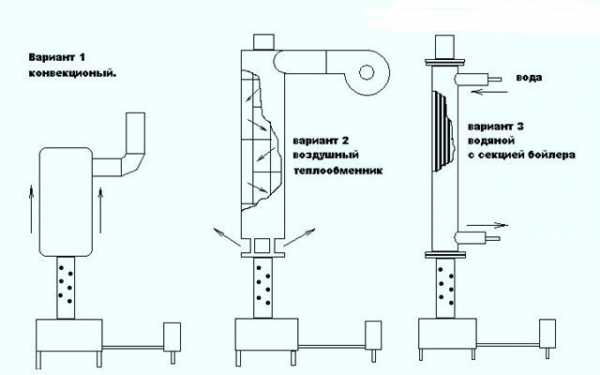

Системы теплообмена

Одними из наиболее эффективных являются котлы на отработке с водяным контуром и принудительной системой воздушной продувки.

Для змеевика теплообменника используются обычные медные трубы, диаметром 10-16 мм. Наиболее эффективные котлы на отработке – водяные, они способны поддерживать температуру до 200 С^о – 250 С^о . Целесообразно использовать их в качестве резервного источника теплоснабжения параллельно врезав в общую систему отопления коттеджа.

Системы теплообмена — Фото 10

Розжиг котла на отработке

Котел отопления на отработке запускается в следующей последовательности:

Открывается кран подачи топлива. Отработка должна заполнить камеру сгорания сантиметровым слоем.
Допускается долив 50-100 грамм керосина или специальной жидкости для розжига.

ВАЖНО!!! Категорически не рекомендуется использовать в качестве жидкости для облегчения розжига летучие вещества: бензин, ацетон, растворители и т.д.

Подпал производится длинной каминной спичкой, щепкой или бумагой смоченной в керосине.
После воспламенения включается наддув или открывается заслонка поддувала.
Через несколько минут масло закипит и котел войдет в рабочий режим.

Правила эксплуатации и обслуживания

Перед началом отопительного сезона производится осмотр и очистка дымохода своими руками. Котел на отработке желательно футеровать – обработать камеру сгорания и близлежащий металл специальными мастиками препятствующими прогоранию.

Обслуживание котла, функционирующего на отработанном масле, сводится к систематической очистке камеры сгорания от накопившихся шлаков. Периодичность очистки зависит от качества топлива. Индустриальное минеральное масло, которое имеет минимальное количество твердых включений и присадок дает наименьшее количество шлака и требует очистки не чаще одного раза в сутки. Трансмиссионные синтетические масла не прошедшие первичную грубую очистку дают больше копоти и требуют очистки через каждые 12 часов.

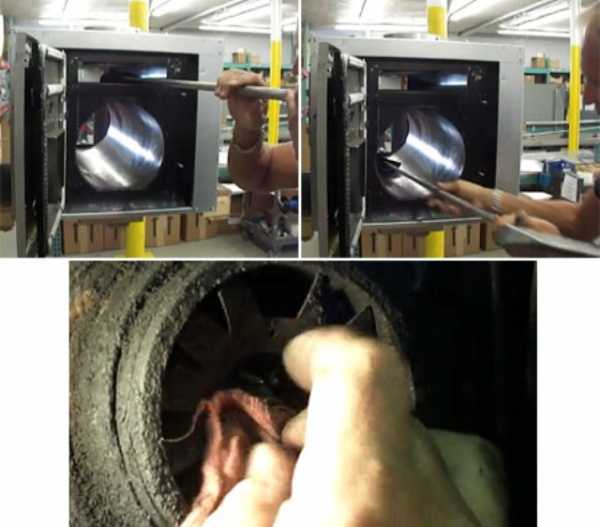

Обслуживание котла — Фото 11

Процесс очистки дна камеры сгорания производится после полного выгорания отработки и остывания котла. Шлак разрыхляется металлическим скребком и удаляется лопаткой через отверстие зольника.

Не реже одного раза в месяц необходимо производить слив тосола и отстоявшейся воды из бака подачи топлива.

Не реже одного раза в неделю необходимо очищать дно от накопившегося кокса и сажи, которые препятствуют правильному теплообмену. Их излишки могут привести к перегреву и быстрому прогоранию стенок и дна испарительной камеры.

Обслуживание котла — Фото 12

Техника безопасности и правила установки

Запрещается устанавливать своими руками котел на отработанном масле в помещении без естественного притока свежего воздуха или с принудительной вытяжной вентиляцией.

Не допускается:

эксплуатация без дымохода или с дымоходом неправильно установленным (сечение меньше чем у выхлопной трубы котла) или имеющим дефекты;
подливать топливо в горячую камеру сгорания;
запускать котел вне диапазона рабочих температур – +50 С^о — +400 С^о ;
поливать корпус водой для охлаждения;
попадание дождя, снега, конденсата в котел через дымоход;
отключение вентилятора наддува во время работы котла.

Особое внимание следует уделить термоизоляции и устройству дымохода. Он должен быть оборудован регулирующей заслонкой, с помощью которой будет создаваться оптимальная тяга. Учитывая высокую температуру горючих газов необходимо обязательно произвести изоляцию трубы дымохода термоупорным кожухом на участке прохода через кровлю.

rmnt-aqua.ru

Котел на отработке своими руками

Обогрев хозяйственных помещений для многих является очень актуальной проблемой. Не всегда есть возможность подключить гараж или сарай к стационарной системе, а использовать электрические приборы для отопления таких помещений не слишком оправдано с финансовой стороны. Самым практичным решением в этой ситуации будет установка автономного котла. Изготовить котел на отработке своими руками не трудно, если имеются навыки работы со сварочным аппаратом.

Котел на отработке своими руками

Отработка

Содержание пошаговой инструкции:

Принцип работы котла

Котел представляет собой две металлические емкости, соединенные трубой. В верхней части установлен дымоход, длина которого должна быть не меньше метра. Нижняя емкость предназначена для заливки отработки, там верхний слой масла нагревается и превращается в масляной пар. Поднимаясь, пар выходит в перфорированную трубу, смешивается с воздухом, достигает верхней емкости и сгорает. Продукты горения выходят через дымоход; таким образом, котел нагревает помещение, но не выделяет токсичных отходов.

Котлы отопления на отработанном масле

Котел без водяного контура может свободно обогревать гараж площадью около 40 кв. м. Что же касается изделий с водяным контуром, то они позволяют поддерживать комфортную температуру в достаточно больших помещениях даже в сильные морозы. Причем расход топлива составляет от 0,5 до 1 л в час, что дает возможность значительно сэкономить на энергоресурсах.

Насосная система отопления

Насосная система отопления. Циркуляционный насос

Котел на отработке можно сделать одноконтурным или двух контурным, в зависимости от потребностей владельца. Если использовать теплоноситель только для обогрева, нужен одноконтурный котел. Второй вариант позволяет обогревать помещение и получать горячую воду для бытовых целей, для этого в верхней емкости имеется встроенный теплообменник.

Видео — Вариант печи на отработке до подключения водяной рубашки

Принцип работы такого котла тоже довольно прост: из расходной емкости насос подает отработку в испарительную камеру, где она нагревается и превращается в пар. Пар поднимается в камеру сгорания, смешивается с воздухом и нагревает воду в контуре. Горячая вода поступает в трубы и батареи, обогревает помещение и возвращается обратно в котел.

Как показывает практика, котел на отработанном масле – это эффективное устройство для отопления, к тому же доступное по себестоимости

Инструменты и материалы

Чтобы самостоятельно изготовить котел, потребуется:

листовая сталь толщиной от 4 мм;
металлическая труба для воздуховода;
4отрезка арматуры сечением 8 или 10 мм;
компрессор;
насос;
сварочное оборудование;
расширительный бачок;
болгарка;
асбестовое полотно;
полудюймовые углы, сгоны и тройники для горелки;
стальные переходники;
термостойкий герметик.

Котел может иметь любую форму, поэтому. Если нет листового материала нужной толщины, можно взять толстостенную трубу большого диаметра или баллон подходящего размера. Самая простая печь на отработке выполняется из трубы диаметром 50 см, трубы диаметром 20 см, двух круглых стальных пластин толщиной от 3 мм. Несмотря на простоту конструкции, такая печь отлично справляется с обогревом гаража стандартных размеров.

Изготовление котла на отработке

Котел на отработке

Сборка корпуса печи

Итак, работу начинают с подготовки материалов:

трубу большого диаметра обрезают болгаркой так, чтобы получился цилиндр высотой около метра;
из трубы меньшего диаметра вырезают цилиндр высотой 20 см;
в одной из пластин делают отверстие диаметром 20 см, в другой пластине отверстие должно соответствовать диаметру дымохода;
большой цилиндр закрывают с обеих сторон пластинами, обваривая их по кругу;
снизу должна оказаться пластина с большим отверстием;
приваривают по краям отверстия маленький цилиндр и закрывают его дно еще одной пластиной;
снизу к корпусу крепят ножки из арматуры;
просверливают вентиляционные отверстия в трубе.

Должен получиться цилиндрический корпус котла с небольшим резервуаром снизу. В нижней части корпуса вырезают болгаркой дверцу, а сверху устанавливают трубу дымохода. Чтобы зажечь котел, следует открыть дверцу, налить в резервуар отработанное масло и поднести горящую бумагу. Но это самый примитивный вариант печи, более часто встречаются изделия чуть более сложной конфигурации.

Стандартная печь на отработке имеет вид двух металлических коробов, расположенных друг над другом и соединенных перфорированной трубой. В нижнем корпусе вырезано отверстие для заливки масла с одной стороны, и установлена горизонтальная металлическая заслонка с другой. В верхней части второго корпуса вмонтирована труба дымохода. Оба варианта печи можно легко усовершенствовать: подключить расходную емкость с топливом и насос для подачи масла, воздушный компрессор, установить водяной контур.

Монтаж горелки

В котле с водяным контуром должна быть установлена надежная горелка, которая обеспечит равномерное прогревание теплоносителя. Ее конструкция состоит из нескольких элементов, собрать которые можно самостоятельно. Форма горелки выбирается произвольно, главное условие – зона смешивания должна располагаться выше зоны горения, чтобы масло могло беспрепятственно стекать в резервуар.

Горелка для котла на отработке

Крышку горелки делают по размеру гнезда в котле, используя листовую сталь толщиной от 3 мм. Корпус горелки варят из полудюймовых углов, соединяя их специальными сгонами и тройниками. Дополнительно потребуются переходники на ½ штуцера с двух дюймов для подсоединения подачи отработанного масла. Резьбу предварительно промазывают термостойким герметиком и только потом закручивают.

Собранную горелку необходимо правильно установить. Для этого берут 2 стальные пластины большего и меньшего размера, асбестовое полотно, болты и гайки. Внутреннюю поверхность переходника, а также полудюймовые трубки закрывают асбестом. На трубках асбест можно закрепить стальной проволокой, а в переходнике его фиксируют с помощью силикатного герметика и укладывают в два слоя. Далее горелка вставляется в котел и подгоняется к установочному гнезду.

Стальную пластину меньшего размера вставляют в гнездо корпуса, а сверху закрывают ее 4-5 слоями асбеста. В другой пластине сверлят крепежные отверстия, укладывают ее на асбест и скручивают обе пластины болтами. Соединение должно быть максимально плотным, иначе в процессе эксплуатации элементы горелки могут деформироваться и сдвинуться в сторону. Поджиг котла производится с помощью свечи накаливания, которая используется в дизельных двигателях.

Установка корпуса и дымохода

Смонтированный котел с горелкой следует правильно установить. Поскольку корпус нагревается слишком сильно, рядом не должно быть воспламеняющихся поверхностей. Участок под котел выбирают в свободном углу помещения, вдали от рабочих столов и стеллажей. На полу лучше всего сделать бетонную стяжку или облицевать его плиткой. Нельзя ставить такую печь на доски, ламинат, фанеру и другие подобные покрытия. Прилегающие стены также должны быть из негорючих материалов.

Дымоход котла на отработке

Чтобы случайно не обжечься о раскаленный металл, после установки котла вокруг него можно поставить сваренный из уголка каркас. С одной стороны в каркасе оставляют проем, через который удобно производить доливку топлива. Обязательным условием для работы данного отопительного оборудования является хороший воздухообмен в помещении. Постоянный приток свежего воздуха обеспечивает бесперебойную работу открытой горелки и не дает скапливаться в помещении угарному газу.

Котел на отработке

После того, как корпус котла надежно установлен, приступают к монтажу дымохода. Рекомендуемая длина дымохода равняется 4 м, при этом желательно, чтобы отсутствовали горизонтальные участки. Чем ровнее и выше дымовая труба, тем лучше выходят продукты сгорания отработанного масла. В месте выхода трубы через потолочные перекрытия крепят специальный жаростойкий кожух. Чаще всего для этих целей используют несколько слоев асбестового полотна. Дымоотводящую трубу оснащают металлической заслонкой, которая обеспечивает регулировку тяги.

Подключение водяного контура

Сначала монтируют в помещении трубопровод и ставят батареи. Для трубопровода используется стальная труба диаметром 43 мм; трубы подсоединяют к радиаторам отопления и закрепляют вдоль стен по периметру. Теперь потребуется небольшая емкость с толстыми стенками для воды. Емкость устанавливают на котел, надежно фиксируют болтами или сваркой к корпусу. В верхней части емкости вырезают отверстие и вваривают трубу для подачи горячей воды в систему. В нижней части контура располагается еще одна труба, по которой остывшая вода возвращается в котел.

Монтаж трубопроводов отопления

Подключение батарей

Насос

Можно смонтировать котел немного иначе. Корпус котла изготавливают из отрезка большой трубы с толстыми стенками. Внутри располагают расширительный бачок и надежно его укрепляют. Далее берут стальную трубу диаметром 10 см и толщиной стенок 4 мм и просверливают в ее нижней части отверстия для воздуха. В бачке вырезают отверстие под трубу, вставляют ее и крепят так, чтобы перфорированный участок выходил из корпуса котла и присоединялся к емкости для отработки. Дно бачка герметично заваривают.

Котел на отработке

Труба дымохода

В нижней части корпуса вырезают заслонку, подключают с помощью шланга подачу масла из расходной емкости. Сбоку делают врезку под компрессор, подключают насос подачи топлива и циркуляционный насос. В завершение приваривают трубу, соединяющую расширительный бачок и трубы отопления.

Однотрубная система отопления

Схема двухтрубной системы отопления

Видео — Котел на отработке своими руками

svoimi-rykami.ru

Котел на отработанном масле своими руками чертежи

Котел на отработке своими руками: две модели

Отработанное топливо – далеко не самый чистый вид горючего. Тем более, если его сливали из двигателей. В нем имеются присадки, тяжелые металлы, множество всяких «добавок». В принципе, все их можно разложить на простые углеводороды и сжечь. В результате на выходе будут только азот, углекислый газ и пары воды, которые абсолютно безвредны. Но такое полное сгорание возможно при определенных температурах.

Если не вдаваться в подробности, а сказать кратко: полное окисление всех составляющих происходит при температуре около 600 o C. При изменении ее на 200 o C в одну и другую сторону в воздухе будет целый «букет» вредных и очень вредных веществ. Потому к самодельным печам на отработке нужно относиться со всей возможной осторожностью: канцерогены, мутогены, тяжелые металлы — это только малая часть того, «букета», которым будете дышать вы и окружающие, при нарушении температуры сгорания.

Технология испарения масла

В печах этого типа горит не масло, а его пары. То есть отработку до начала горения разогревают, она начинает испаряться, а уже пары зажигаются. Эта технология позволяет грязное, тяжелое, плохо горящее топливо разложить на более «легкие» составляющие, а потом уже жечь их. Именно она при правильно подобранных параметрах позволяет добиться практически бездымного и полного сгорания топлива, при котором нет практически никаких выбросов: сгорает все.

Котел на отработке своими руками: принцип котла на испарении масел

Самый простой и эффективный способ реализовать эту технологию — использовать раскаленную чашу, в которую капает отработка.

При соприкосновении с раскаленным металлом масло резко испаряется, пары перемешиваются с подающимся сюда воздухом, вспыхивают и сгорают. Количество выделяемого при этом тепла велико. Для достижения максимального КПД и полного сгорания требуется, чтобы горящая смесь долго находилась в камере сгорания. Потому в устье воздуховода нужно установить неподвижную крыльчатку, которая и будет создавать требуемое завихрение в камере сгорания.

Паровой котел своими руками на отработке может быть реализован в таком виде

Несмотря на высокий КПД и «всеядность» такой принцип работы редко реализуется в заводских котлах, производимых в США и Европе. Зато российские производители выпускают котлы на отработке, работающие именно на технологии испарения. Главный камень преткновения в реализации таких котлов – способ предварительного разогрева чаши. Те, кто делают эти котлы самостоятельно, поступают просто: закидывают в чашу пропитанный бензином фитиль, наливают немного солярки или того же бензина, поджигают, дожидаясь пока чаша разогреется до требуемых температур. После этого открывают подачу масла.

В Европе и США подобное решение неприемлемо: небезопасно. Зато наши производители также используют именно этот способ розжига своих печей.

Еще один вариант печи с плазменной чашей

В видео продемонстрирован один из вариантов обогрева гаража при помощи печи на отработке. Но в этом варианте реализована не капельная подача топлива: оно течет струйкой и сгорает далеко не полностью. Именно по этой причине автор проекта уделил такое внимание изоляции и уплотнению всех съемных частей: чтобы минимизировать попадание дыма в помещение и сделал высокий дымоход для лучшей тяги.

Как сделать капельную подачу и избежать перелива

Самая большая проблема при реализации агрегатов с плазменной чашей – обеспечение капельной подачи топлива. Для начала нужно обеспечить достаточный уровень фильтрации. Для этого на конец трубки, опущенной в отработку, надевают автомобильный масляный фильтр полной фильтрации (не частичной).

Фильтр этот нужно будет менять как минимум, раз в месяц, а вообще частота его замены зависит от качества топлива и количества в ней примесей. Если в качестве топливопровода используете шланг, со стыковкой фильтра могут возникнуть проблемы. На фильтре имеется металлическая резьба, которую в случае с шлангом накручивать некуда. Как вариант – можно найти кусок маслостойкого шланга нужного диаметра, надеть его на фильтр, а потом через штуцер соединить с основным шлангом.

Принцип организации капельной подачи топлива в чашу

Далее может возникнуть проблема с топливным насосом. Подобрать его несложно, но как добиться того, чтобы он подавал только нужное количество масла, если его производительность не регулируется? На рисунке справа продемонстрирована конструкция из двух тройников, ниппеля и штуцеров.

Собрав ее вы добьетесь того, что в шланге в каждый момент времени будет находится столько масла, сколько помещается в этом узле, а излишки стекать будут обратно в бак. Эта схема – аналог фабричной защиты от перелива.

Для обеспечения капельной подачи можно использовать фрагмент медицинской капельницы с регулятором. Его натягивают на нижний штуцер. Колесиком регулируют частоту капель.

Топлива должно быть столько, чтобы горело оно устойчиво и не чадило. Для нормальной текучести отработка должна иметь температуру порядка 10-20 о С. При каждом изменении температуры, и при использовании/доливе другого топлива, приходится подбирать частоту капель. Иначе масло сильно горит, или гаснет. Причем оба варианта нас не устраивают.

Подавать масло напрямую от капельницы в печь не получится. Сначала капли топлива попадают в воронку, которая соединена с топливопроводом, подающим горючее в раскаленную тарелку.

Если вокруг корпуса такой печи устроить водяную рубашку – получите печь на отработанном масле с водяным контуром, а куда подавать нагретую воду — на водяное отопление или в душ — дело ваше. Можно в верхнюю часть топки встроить теплообменник (например, кусок трубы изогнутый в виде буквы U). К нему подсоединить выносной бак для обеспечения горячей водой. Второй вариант — подключить трубы, ведущие к отопительной системе. Но в этом случае потребуется насос, который будет обеспечивать циркуляцию воды в системе.

Можно использовать также теплообменник на дымовой трубе. Он может быть заводского или кустарного изготовления.

Пиролизный вариант

Эта конструкция настолько популярна, что выпускается и на промышленных предприятиях. В этом случае масло в резервуаре поджигается. Разогреваясь, оно испаряется, пары поднимаются вверх в камеру сгорания (труба с дырками), где смешиваясь с кислородом, продолжают гореть. В камере дожига (расширение на трубе) происходит полное и окончательное окисление (сжигание) всех составляющих топлива.

Котел на отработке своими руками: пиролизный способ

Для нормальной работы печи, в емкость, где находится масло и проходит первичное сгорание, воздух подается через специальное отверстие с заслонкой. Положением этой заслонки регулируется интенсивность горения и температура в помещении. В верхнюю камеру сгорания воздух должен поступать свободно. Потому вертикальная труба двумя резервуарами делается с большим количеством отверстий.

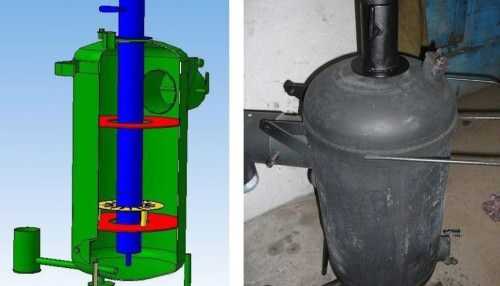

Котел на отработанном масле. Чертеж с размерами

Такая печь требует строгого соблюдения рекомендованных размеров, соблюдения указанных пропорций. Если вам требуется больший по размерам агрегат, пропорционально увеличивайте все части.

При установке нужен прямой дымоход. Его высота до «макушки» — не менее 4 метров. Так как печь имеет не очень большой вес, идеальным вариантом будет или металлический дымоход, или сэндвич .

Почему нельзя нарушать пропорции? Все дело в том, что оптимальная температура, при которой все углеводороды дожигаются, и на выходе остается только углекислый газ, азот и пары воды – это 600 o C. Если печь будет выдавать температуру больше 900 o C или меньше 400 o C, в выхлопе будут присутствовать тяжелые органические вещества. Они имеют очень плохое влияние на человеческий организм. Потому и желательно строго придерживаться заданных пропорций: этим вы гарантируете безопасность и свою и окружающих.

Всем хороша эта печь. Есть только один недостаток: небольшой резервуар. Доливать топливо во время работы печи – опасно, а ждать пока прогорит, не всегда есть возможность. Просто увеличить размеры резервуара не получится: большое количество масла не разогреется до нужной температуры, и не будет испаряться. Есть одна доработка, которая позволит продлить горение без особых проблем. Все что нужно – сделать неподалеку дополнительный резервуар, который соединен с основным по принципу сообщающихся сосудов.

Резервуар для печи — способ продлить горение на одной заправке

Еще одна доработка позволяет с верхнего контура снимать тепло для нагрева воды. Вварив в верхнюю часть печи металлические трубы, получаете печь на отработке с подогревом воды. На фото показан один из вариантов такого теплообменника.

Верхнюю часть этого котла можно использовать для нагрева воды

Недостаток такого котла в том, что он очень быстро выжигает кислород в помещении, потому необходима хорошая система вентиляции. К тому же корпус печи раскаляется до красного свечения, температура очень высокая, что требует тщательного соблюдения норм пожарной безопасности.

Обязательно следует позаботиться о несгораемом основании, на которое устанавливают печь и оградить близлежащие стены от чрезмерного нагрева металлическим экраном. под который проложить слой теплоизолятора. Чтобы случайно никто не задел печь, желательно еще и защитное ограждение .

Для дома самодельные котлы на отработке использовать, наверное, не получится: не оставишь их без присмотра и на минуту. В тому же неказистые они на вид. А вот отопление гаража, теплицы или другого подобного технического помещения сделать реально.

Котел на отработке своими руками

У многих потребителей большой интерес вызывает использование отработанного масла для отопления подсобных помещений. Агрегат для сжигания отработки возможно изготовить самостоятельно, без привлечения специалистов, и это мероприятие не потребует значительных затрат.

Установки этого типа в своей конструкции содержат минимальное количество деталей, которые могут выйти из строя. К тому же, само топливо стоит значительно дешевле большинства энергоносителей.

Использование агрегата этого типа позволяет решить сразу две проблемы – утилизировать отработанное масло и получить источник тепла по крайне низкой цене.

Самодельный котёл на отработанном масле является прекрасным вариантом обогрева гаражей, автосервисов, бань, складов, расположенных вдали от газовой магистрали.

Конструкционные и эксплуатационные особенности агрегатов на маслоотработке

Отработанное машинное масло, по сравнению с дизельным топливом, обладает более высокой теплотворной способностью, что необходимо учитывать, изготавливая самодельные котлы на отработанном масле. Специалисты в таких агрегатах рекомендуют использовать чугунные теплообменники, поскольку они более массивны и могут выдерживать высокие температуры без влияния на сохранность. К тому же коррозионные процессы в чугунных теплообменниках протекают медленнее, чем в стальных устройствах.

Внимание! Эксплуатационный срок каждого механизма определяется наиболее слабым звеном. У агрегатов на отработке их два – теплообменник и горелка. Теплообменник имеет склонность к образованию накипи, а горелка – к появлению окалины. Поэтому именно эти узлы нуждаются в уходе и обслуживании.

Конструкция агрегата на отработке включает две камеры. В первой (камере принудительного испарения) происходит подготовка топливной смеси. Подготовленный состав сжигается в камере общего сгорания. Горючая смесь в неё поступает с помощью встроенного вентилятора.

Отопительная установка на отработке своими руками: необходимые материалы для её изготовления

Отопительный аппарат на отработке самодельный изготавливается с использованием следующего оборудования и деталей:

двух насосов – циркуляционного и для подачи топлива;
специальной горелки;
воздушного компрессора;
готового котла, оснащённого расширительным баком;
отрезков труб для магистралей;
маслостойкого шланга для подачи масла из топливного бака в камеру принудительного испарения.

Для изготовления камеры принудительного испарения используют отрезок толстостенной трубы, способной выдерживать температуру до 400 0 С. В центре камеры располагают трубку небольшого диаметра, в которую с помощью вентилятора подаётся воздух. Масла, обогащенные воздухом, сжигаются в рабочей камере. При их сгорании нагревается теплоноситель, циркулирующий по трубам.

Для качественного изготовления агрегата на отработанном масле необходим достаточно мощный сварочный аппарат и умение работать с ним.

Ниже представлены чертежи на агрегат на отработанном масле.

Обеспечение капельной подачи топлива в отопительный агрегат

Одной из важных задач при изготовлении самодельного теплогенератора является устройство капельной подачи топлива. Это мероприятие осложняется повышенной чувствительностью механизма к наличию твёрдых примесей в топливе. Для решения проблемы на нижний конец топливозаборного шланга устанавливают автомобильный фильтр для полной фильтрации.

Внимание! Фильтр для частичной фильтрации в данном случае применять нельзя.

Фильтр необходимо менять с периодичностью один раз в месяц.

В качестве масляного насоса можно использовать бензонасос высокого давления от автомобиля Волга ГАЗ 3102-401.

Самодельные котлы отопления на отработке могут обеспечивать мощность от 5 до 10 кВт. Этого достаточно для быстрого прогрева помещения площадью около 40 м 2 .

Вас также заинтересует:

Котел на отработке: достоинства и недостатки конструкции

Отопление на отработке имеет ряд достоинств и некоторые недостатки

работает на любом типе синтетического или минерального масла . их комбинациях с самым высоким уровнем загрязнения смазочного материала;
простота конструкции — практически все узлы можно изготовить из подручных материалов. Из этого следует и высокая надежность, в котле нечему ломаться;
низкая стоимость . даже если все его детали придется заказывать, а самому производить только финальную сборку;
высокая эффективность – температура сгорающих паров масла весьма высока, а если конструкция будет оборудована дополнительным узлом принудительной конвекции, существенно возрастет теплоотдача;
экологическая безопасность – при соблюдении правильного температурного режима сгорания 4500 С о – 8500 С о (оптимально 6000 С о ), все пары отработки сгорают практически полностью, выброса вредных веществ: тяжелых металлов и канцерогенов не происходит.

Преимущества котлов на отработке — Фото 05

котел на отработке относится к отопительным приборам с открытой камерой сгорания, соответственно использовать его можно только в хорошо вентилируемых помещениях ;
требуется устройство надежного и качественного прямоточного дымохода . к тому же потребуется его систематическая чистка;
для некоторых типов котла использующих капельную схему подачи топлива необходима дополнительная очистка отработки .

Принцип функционирования и основные типы котлов на отработке

Схема печи на отработке — Фото 06

Чертежи котлов на отработке и инструкция по изготовлению

Корпус котла изготавливается из металлической трубы диаметром 210 мм толщиной 10 мм.

Схема устройства котла — Фото 07

Устройство для капельной подачи топлива

Капельный метод подачи топлива — Фото 08

Дозирующее устройство, которое отмеряет масло – это обычный зажим от медицинской капельницы.

Устройство для накаливания чаши

Устройство для накаливания чаши — Фото 09

Системы теплообмена

Одними из наиболее эффективных являются котлы на отработке с водяным контуром и принудительной системой воздушной продувки.

Для змеевика теплообменника используются обычные медные трубы, диаметром 10-16 мм. Наиболее эффективные котлы на отработке – водяные, они способны поддерживать температуру до 200 С о – 250 С о. Целесообразно использовать их в качестве резервного источника теплоснабжения параллельно врезав в общую систему отопления коттеджа.

Системы теплообмена — Фото 10

Розжиг котла на отработке

Котел отопления на отработке запускается в следующей последовательности:

Открывается кран подачи топлива. Отработка должна заполнить камеру сгорания сантиметровым слоем.
Допускается долив 50-100 грамм керосина или специальной жидкости для розжига.

ВАЖНО. Категорически не рекомендуется использовать в качестве жидкости для облегчения розжига летучие вещества: бензин, ацетон, растворители и т.д.

Подпал производится длинной каминной спичкой, щепкой или бумагой смоченной в керосине.
После воспламенения включается наддув или открывается заслонка поддувала.
Через несколько минут масло закипит и котел войдет в рабочий режим.

Правила эксплуатации и обслуживания

Обслуживание котла — Фото 11

Не реже одного раза в месяц необходимо производить слив тосола и отстоявшейся воды из бака подачи топлива.

Обслуживание котла — Фото 12

Техника безопасности и правила установки

эксплуатация без дымохода или с дымоходом неправильно установленным (сечение меньше чем у выхлопной трубы котла) или имеющим дефекты;
подливать топливо в горячую камеру сгорания;
запускать котел вне диапазона рабочих температур – +50 С о — +400 С о ;
поливать корпус водой для охлаждения;
попадание дождя, снега, конденсата в котел через дымоход;
отключение вентилятора наддува во время работы котла.

Советуем Выбор газового котла для отопления дома: виды устройств и советы по расчету мощности

Навигация по записям

Источники: http://teplowood.ru/kotel-na-otrabotke-svoimi-rukami.html, http://kotel-otoplenija.ru/kotel-na-otrabotke-svoimi-rukami, http://rmnt-aqua.ru/samodelnyj-kotel-na-otrabotke-vidy-sxemy-uzlov-i-agregatov-instrukciya-po-izgotovleniyu/

teplosten24.ru

Котел на отработанном масле с водяным контуром своими руками

Устройство и принцип действия котла, использующего отработанное масло

Типы конструкций на отработке

Изготовление котла, работающего на отработанном топливе

Чертежи отопительных агрегатов

Двухобъёмный

С пламенной чашей

Необходимые материалы

Инструменты для работы

Инструкция по изготовлению котла на отработке своими руками

Видео: Изготовление отопительного котла из газового баллона

Обвязка. Дублирование печи на отработке электрическим агрегатом

Видео: Автоматизированная работа агрегата с водяным контуром

Котел на отработанном масле своими руками: самодельный тип на отработке

Отопление на отработке: выгодно или нет?

Котел на отработке: какие они бывают

Как работает отопительный прибор

Конструктивные тонкости самодельного оборудования

Как самостоятельно изготовить котел

Немного о безопасной эксплуатации

Выводы и полезное видео по теме

Как сделать котлы на отработанном масле своими руками, чертежи

Принцип работы котлов на отработанном масле

Котел Геккон: конструкция и принцип работы

Как функционируют котлы Геккон

Дозатор

Этапы изготовления котла на отработанном масле

Составление чертежа

Выбор материалов

Автоматизация работы котла на отработанном масле

Котлы на отработке своими руками

Принцип работы котла

Делаем своими руками

Подробная инструкция по изготовлению

Обеспечение капельной подачи топлива

Особенности производства водяного котла на отработке

Правила эксплуатации

Недостатки котлов на отработке

Блиц-советы

принцип функционирования, достоинства и недостатки. Чертежи котлов на отработке своими руками. Видео

Котел на отработке: достоинства и недостатки конструкции

Отопление на отработке имеет ряд достоинств и некоторые недостатки

Принцип функционирования и основные типы котлов на отработке

Чертежи котлов на отработке и инструкция по изготовлению

Устройство для капельной подачи топлива

Устройство для накаливания чаши

Системы теплообмена

Розжиг котла на отработке

Правила эксплуатации и обслуживания

Техника безопасности и правила установки

Котел на отработке своими руками

Принцип работы котла

Видео — Вариант печи на отработке до подключения водяной рубашки

Инструменты и материалы

Изготовление котла на отработке

Сборка корпуса печи

Монтаж горелки

Установка корпуса и дымохода

Подключение водяного контура

Видео — Котел на отработке своими руками

<iframe src="https://www.youtube.com/embed/GBxHKPlkty4?wmode=transparent" frameborder="0" allowfullscreen="allowfullscreen"/></iframe>

Котел на отработанном масле своими руками чертежи

Котел на отработке своими руками: две модели

Технология испарения масла

Как сделать капельную подачу и избежать перелива

Пиролизный вариант

Котел на отработке своими руками

Конструкционные и эксплуатационные особенности агрегатов на маслоотработке

Отопительная установка на отработке своими руками: необходимые материалы для её изготовления

Обеспечение капельной подачи топлива в отопительный агрегат

Вас также заинтересует:

Котел на отработке: достоинства и недостатки конструкции

Отопление на отработке имеет ряд достоинств и некоторые недостатки

Принцип функционирования и основные типы котлов на отработке

Чертежи котлов на отработке и инструкция по изготовлению

Устройство для капельной подачи топлива

Устройство для накаливания чаши

Системы теплообмена

Розжиг котла на отработке

Правила эксплуатации и обслуживания
