Крепления для утеплителя – грибки для крепления утеплителя, тарельчатый вариант с термоголовкой или с металлическим гвоздем, длина крепежа, расход на квадратный метр

3. Крепеж с термоголовкой.

Такие грибки аналогичны фиксаторам с металлическим сердечником. Отличие состоит в специальном покрытии на шляпке, имеющем низкий коэффициент проводимости, что позволяет избегать холодных зон при укладке утеплителя. Материалом для головки служит сверхпрочный полиамид, с параметром 0,025 Вт/мк. Дюбель защищен полимерным футляром, что не допускает попадания влаги. Подходит для монтажа изоляции на деревянные поверхности, газо- и пенобетон, полнотелый кирпич, камень.

Основная функция крепления с термоголовкой заключается в фиксации утеплителя с большим весом, нагрузка составляет более 40 кг на м2. Применяется на вентилируемых и мокрых фасадах.

Нюансы монтажа

Для обеспечения надежного прилегания теплоизоляции необходимо рассчитать параметр грибков для утепления. Вычисления производят по стандартной формуле Q=T+S+D+H, где первая буква – это толщина материала, вторая – высота клеевого слоя, третья – длина углубления крепежа в стену, четвертая – величина отклонения от плоскости в случае неровности поверхности (используется при необходимости). Например, для защиты фасада при помощи изоляции толщиной 50 мм добавляют все цифры, в итоге получая грибок длиной 100-200 мм. При монтаже на полые и ячеистые конструкции нужно учитывать пористость.

Принцип сцепления грибка с поверхностью заключается в законах силы трения, благодаря чему диаметр сердечника установленного крепления расширяется, исключая обратный ход. Распорные детали на корпусе представлены в виде небольших выступов. Они свободно входят в основание, но острые края не дают им выпадать. Отверстия на шляпке также способствуют надежной фиксации, плотно прилегая к мату. Все работы по креплению защиты на фасадах заключаются в следующих действиях:

• Подготовка основания, очистка от старых покрытий.
• Заделывание трещин, устранение дефектов.
• Обезжиривание.

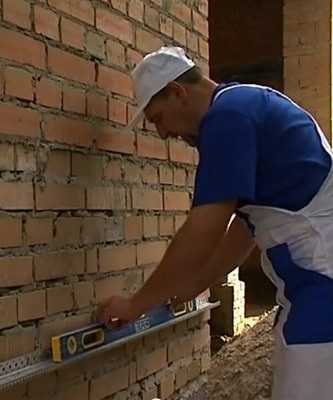

• Установка профиля из металла под первый ряд для исключения оползания матов.
• Укладка плит на специальную клеевую смесь.
• Просушка состава.
• Крепление с помощью грибков.
• Обработка стыков.

По строительным нормам существуют правила, согласно которым требуется определенное количество дюбелей. Для обустройства внутренних стен, фасадов малоэтажных зданий подходит конвертный способ крепления: 4 единицы по периметру и 5 – в центре. На углах дома понадобится по 6 штук, расположенных параллельно по отношению друг к другу. Для фасадов высотой до 25 м выбирают 7 зонтиков на м2 утеплителя. При отделке многоэтажных домов отсчитывают 9 грибков на 1 м2.

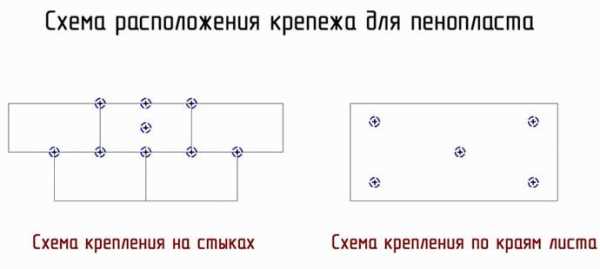

Чтобы не допускать увеличения отверстий, крепеж размещают на стыках панелей. После этого швы проклеивают армирующим скотчем и герметизируют пеной.

Цены

Стоимость зависит от разновидности зонтиков, их размеров и количества. Также играет роль объем и параметры теплоизоляции. Можно сэкономить, если покупать изделия оптом. Расценки от производителя Технониколь:

При монтаже утеплителя требуется использование специального крепления. Грибки бывают разных видов, применяются для фиксации изоляционных материалов на деревянные, каменные, бетонные, кирпичные и пористые поверхности.

obogrevguru.ru

Грибок для крепления утеплителя – Автономный дом

Обзор грибков для монтажа утеплителя

Тарельчатые дюбеля относится к специализированной разновидности, используемой при креплении утеплителя плитного типа – пенополистирола или базальтовой ваты к бетонному, каменному, кирпичному, пористому или деревянному основанию. Отличительными особенностями является наличие удлиненной распорной части и широкой перфорированной или сплошной шляпки, такое исполнение позволяет надежно удерживать изоляционный материал и его отделку вне зависимости от наклона рабочей поверхности.

Виды и характеристики крепежа

Данная группа разделяется на дюбеля с расширяемой гильзой и телескопические, применяемые совместно с саморезами. Первый тип является самым распространенным, удлиненная зона расклинивания и внутренний стержень в данном случае проходят насквозь плиты, штукатурку (при наличии) и углубляется в стены или потолок на 4,5 см и более. Край распорного стержня у них слегка вдавливается в широкую тарельчатую шляпку, прижимая тем самым прослойку теплоизоляции к рабочей плоскости. Яркий пример – изделия Технониколь – полимерные трубчатые стержни с фланцем с диаметром в 50 мм надежно фиксируются глубоко заходящими саморезами из прочного металла.

По материалу изготовления и конструкции гвоздя выделяют полипропиленовые грибки для крепежа, металлические и с термоголовкой. Первая группа включает в себя дюбеля с широкой перфорированной шляпкой, распираемые пластиковым стержнем, с выдерживаемой несущей нагрузкой не более 380 Н. Они используются для легких типов утеплителя, эксплуатируемого при температуре от -40 °C до +80 к вертикальным поверхностям и фасадам с прочной основой, к их главным преимуществам относят низкую теплопроводность (не более 0,004 Вт/м·°C), хорошую адгезию с бетоном, кирпичом и пеноблоками, коррозийную устойчивость и доступную стоимость. Но для высокоплотных видов или при планировании защиты прослойки изоляции тяжелыми стройматериалами они не подходят.

Грибки, распираемые ударопрочным металлическим гвоздем, при средних размерах 10×100 мм и шляпке со стандартным диаметром в 60 выдерживают нагрузку до 750 Н. Они выбираются при необходимости монтажа к потолку или отделке фасадов тяжелыми плитами каменной ваты. В целом они уступают пластиковым разновидностям в стойкости к коррозии, но при использовании вариантов с хорошим качеством покрытия металла служат достаточно долго. Но из-за отличий в коэффициенте термопроводности с самим утеплителем они образуют мостики холода, что снижает эффективность проведения наружной изоляции, при увеличении числа крепежей этот недостаток проявляется сильнее.

Оптимальные характеристики в плане устойчивости к коррозии, выдерживаемым нагрузкам и исключении теплопотерь наблюдаются у дюбелей с термоголовкой. Стальной стержень в данном случае закрывается пластиком, изделия не подвержены влиянию внешних воздействий. Область применения практически универсальна и включает монтаж любых термоизоляторов к основаниям из обычного и легкого бетона, кирпича, камня и дерева, наклон рабочей поверхности не имеет значения. Единственным недостатком является высокая цена.

Что следует учесть при выборе?

Расход элементов крепления на 1 м 2 зависит от типа конструкции, ее высоты и месторасположения. На обычных участках фасада достаточно 4-5 штук, на углах – 6, при утеплении второго этажа зданий – 7, домов выше 20 м – 9. Помимо высоты учитывается толщина и плотность теплоизоляции, ветровые нагрузки и вес будущей отделки. Допустимый максимум составляет 10 дюбелей на 1 м 2 , нарушать его не рекомендуется из-за риска образования мостиков холода и экономической нецелесообразности.

При подборе варианта для пенополистирола предпочтение отдается разновидностям с шершавой изнутри шляпкой. Обращается внимание на качество антикоррозийной обработки, при риске проникновения осадков внутрь или при изоляции высотных зданий покупаются самые дорогие типы с металлическим распорным элементом и пластиковой термоголовкой. К учитываемым характеристикам помимо выдерживаемой нагрузки, веса и размеров относят температурный диапазон эксплуатации, в северных широтах не советуется использовать изделия для наружного утеплителя с гвоздем из пластика из-за риска их растрескивания. Схема расположения и общее количество продумывается заранее, после выбора термоизоляции и расчета толщины прослойки.

Нюансы монтажа теплоизоляции

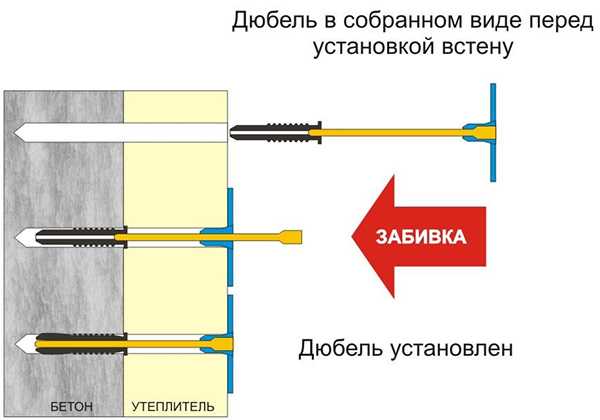

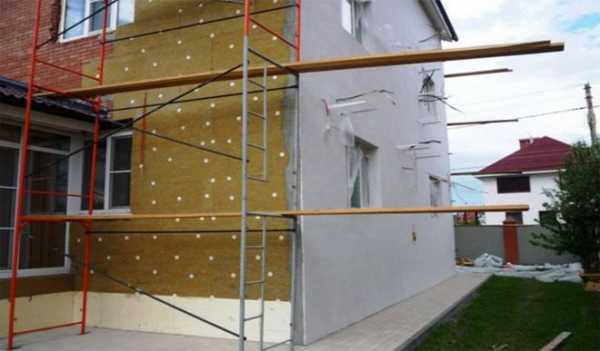

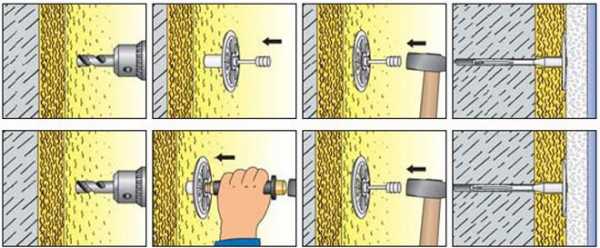

Грибки для крепления плит фиксируются после подготовки основания и приклеивания к нему самого материала. Работы ведутся в следующей последовательности:

• На поверхности пенопласта или минваты отмечаются точки расположения будущих крепежей с рекомендуемым интервалом не более 80 см по горизонтали, 30- по вертикали. При теплоизоляции оснований со сложной формой или использовании отдельных кусков стоит составить схему размещения дюбелей заранее.
• В утеплителе и стенах подготавливается посадочное отверстие диаметром не более 10 мм.
• Гриб размещается вручную вплоть до полного прижатия шляпки к изоляции.
• Распорный элемент устанавливается внутрь до достижения максимального упора.
• Закрытие шляпки пластиком (при разновидностях с термоголовкой).

По окончании монтажа всех дюбелей проводится заделка стыков, размещение пароизоляции, армирующей сетки и внешняя отделка. Работы выполняются после просыхания клеевого состава, на это уходит 2-3 дня. При необходимости крепления к дереву или металлу специализированные варианты используются вместе с дожимной манжетой из пластика, процесс установки в этом случае практически неотличим.

К важным нюансам технологии относят подбор правильной длины изделий и расчет их нужного расхода на 1 м 2 . Конструкция считается надежной при заглублении распорной гильзы в основание как минимум на 4,5 см, при работе с пористыми или слабыми материалами эту норму советуют увеличить до 10 см.

Осыпающая штукатурка или аналогичные отслаиваемые виды облицовки отрицательно влияют на качество крепежа, при проведении утепления пропускать подготовку поверхностей недопустимо. Рекомендуемая величина запаса составляет 1-2 см, ошибиться лучше в большую сторону.

Стоимость дюбелей для теплоизоляции зависит от продвинутости бренда, качества материала изготовления и размеров: длины гильзы и распорной части и диаметра шайбы. Изделия с металлическим гвоздем стоят в два раза больше полипропиленовых, крепления с термоголовками обходятся еще на порядок дороже. Экономить не рекомендуется, это сказывается на надежности фиксации, единственным способом снижения затрат является приобретение оптом.

Грибки для крепления утеплителя: схема, размеры, расход на м2, цены

Источник: stroitel-lab.ru

Дюбель для утеплителя: характеристики, особенности и методы монтажа

Утеплитель – материал неплотный, пористый, и, как правило, мягкий. В результате закрепляют его специфически: враспорку, на клей. Однако при достаточно объемных строительных работах необходимо использовать специальный крепеж – дюбель для утеплителя.

Особенности выбора дюбеля для утеплителя

Теплоизоляция – материал неоднородный, и, как правило, многослойный. Удерживать его силой трения, как это происходит в плотном материале невозможно. Кроме того, при креплении необходимо беспокоиться о его целостности, особенно в тех случаях, когда утеплитель комбинируется с гидроизоляцией и пароизоляцией.

Конструкция

Высокая сложность утеплителя, а, вернее говоря, комбинации тепло- и гидроизоляционного слоя породила 2 основных вида крепления, которые так и разделяются на группы по назначению.

1. дюбель для фасадной теплоизоляции и утепления стен;
2. крепеж для кровельной теплоизоляции.

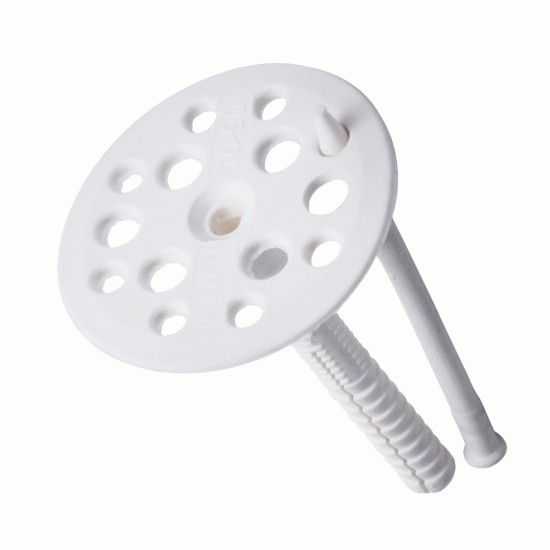

Первый имеет всем известный вид: из-за широкого прижимного диска его называют тарельчатым или грибом. Конструкция это может быть цельной – собственно дюбель с головкой, а может быть разборной. Последняя состоит из нескольких элементов:

• гильза с распорной частью. При креплении гладкая нераспорная часть оказывается в толще утеплителя, а распорная – в прочном материале стены или потолка;
• головка в виде прижимного диска – составляет единое целое с дюбелем;
• стержень – при забивании распирает гильзу.

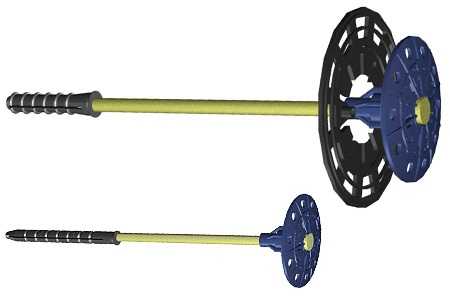

Диаметр диска колеблется от 45 до 90 мм. В некоторых случаях на дюбель надевают дополнительный диск – рондоль, диаметром до 140 мм.

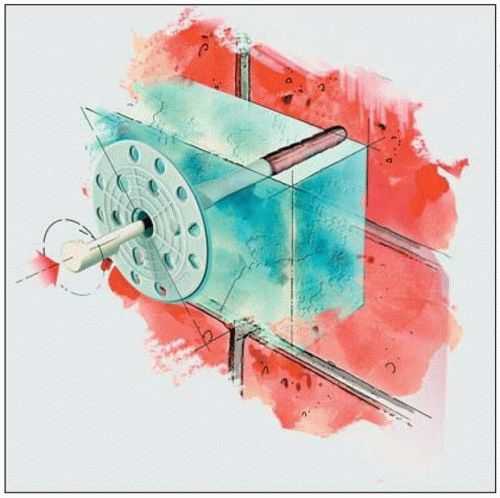

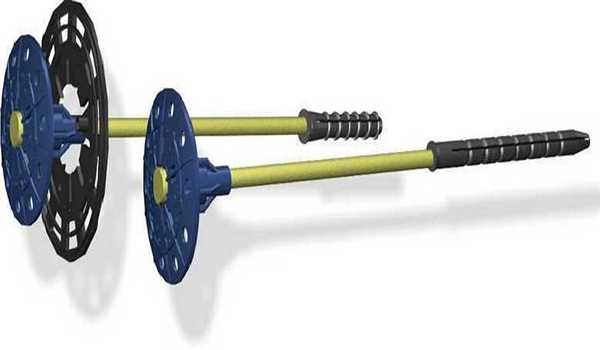

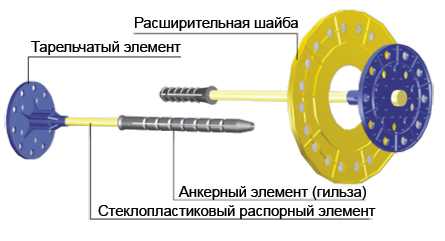

Устройство дюбеля для крепления утеплителя

Преимущества и недостатки

В абсолютном большинстве случаев используется пластиковый крепеж.

• Во-первых, утеплитель – материал легкий и рыхлый, и не создает высокой нагрузки.
• Во-вторых, металлический стержень при повышении прочности соединения, к сожалению, создает собой холодовый мостик. Теплопроводность металла намного ниже пластика и он буквально проводит сквозь теплоизоляцию холод. Чтобы этого избежать, выпускаются стальные гвозди для дюбеля с термоизолированной головкой.

Второй вид дюбеля, для теплоизоляции кровли – телескопический. Представляет собой полый пластмассовый стержень с широким прижимным диском. Монтируется он несколько необычно: устанавливается в тело теплоизолятора, а, вернее говоря, кровельного пирога, а гвоздь или анкер проходит насквозь стержень и погружается в плотный материал – бетон, профнастил.

Факторы подбора

При выборе изделия необходимо обращать внимание на ряд факторов.

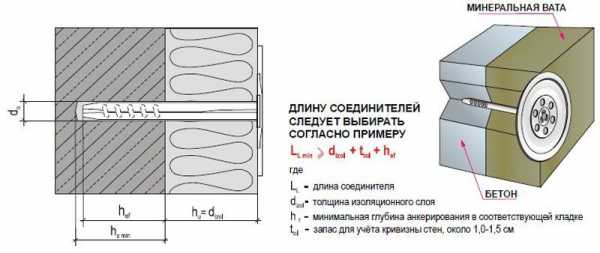

• Главный из них – достаточная длина. Она складывается из толщины теплоизоляция и других слоев, толщины клеевого состава, величины отклонения стены от вертикали и минимально возможного углубления.
• Нагрузка на вырыв – каким бы легким ни был теплоизолятор, вес у него все же есть, а каждое крепление рассчитано на определенную нагрузку. Учитывать при этом нужно рабочую нагрузку, а не максимальную. Так, максимальная нагрузка для полипропиленового дюбеля составляет 60–150 кг. Однако рабочая может достигать лишь 25%, что приравнивается к 15–37 кг.

Разновидности крепежа

Форма изделия определяется спецификой закрепляемого материала: легкий и рыхлый теплоизолятор не выдерживает жесткого крепления. Пластмассовый прижимной диск как бы поддерживает утеплитель, а не закрепляют его.

Однако крепеж может отличаться устройством распорной части и материалом изготовления.

По конструкции

Различают 2 основных варианта крепежа.

• Безраспорный – дюбель не комплектуется метизом и не нуждается в нем. Крепеж вставляют в высверленное отверстие сквозь теплоизоляционный материал. В стене или потолке дюбель удерживается за счет конструктивных выступов.
• Распорный – в этом случае наличествует гвоздь или шуруп, который при закручивании или вбивании распирает тело стержня. Последний удерживается в материале стены за счет силы трения.

Распорный вариант чаще используют при креплении в плотный материал – бетон, полнотелый кирпич, а безраспорный годится для ячеистых бетонов.

По материалу

Для изготовления дюбеля используется только пластмасс, шуруп, если он есть, может быть сделан из пластика или из металла.

• Полиамид – или нейлон. Прочный легкий материал, пригодный для монтажа в любую поверхность: кирпич, бетон, дерево, пустотелый кирпич. Максимальная нагрузка может достигать 120 кг, рабочая, соответственно – 30 кг.
• Полипропилен – отличается более высокой прочностью, твердостью, максимальная нагрузка может достигать 150 кг. Рабочая для плотного материала составит около 40 кг.
• Полиамид, армированный стекловолокном – относительно новый материал, по прочности мало уступающий металлу, но не имеющий его недостатка – высокой теплопроводности.

Распорный стержень может быть изготовлен из того же пластика, включая и армированный, а также из металла. Несущая способность последних выше, но теплоизоляцию они несколько нарушают.

• оцинкованная сталь – с толщиной цинка не менее 6 мкм;
• нержавеющая сталь – крепеж куда более дорогостоящий, но абсолютно стойкий к коррозии. Применяется в помещениях с высокой влажностью.

Про конструкцию, которую имеют дюбели для крепления утеплителя к стене и другим поверхностям, читайте ниже.

Конструкционное исполнение

Имеется в виду сочетание материалов выполнения. Возможны 3 варианта:

• дюбель и гвоздь выполняются из одного и того же пластика. Комбинировать разные пластики не рекомендуется, поскольку каждый из материалов характеризуется своим коэффициентом теплового расширения;
• пластиковый дюбель и металлический стержень – прочность крепления очевидно выше и достигает 1,9 кН. Однако металл чересчур хорошо проводит тепло, и в теплоизоляционном слое образует собой холодовый мостик;

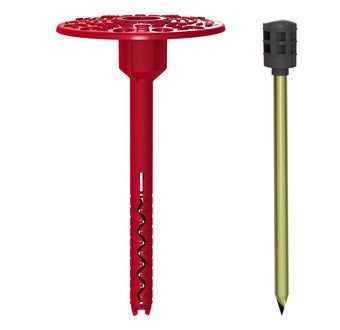

• пластиковый дюбель-гриб для утеплителя и металлический стержень с термоголовкой – шляпка гвоздя покрывается нейлоновым колпачком. Сам шуруп оказывается внутри тела стержня. В этом случае проблема холодового мостика исчезает.

О том, какие дюбель-грибок для крепления утеплителя имеет размеры, читайте ниже.

Статьи ГОСТ, регламентирующей пластмассовые дюбели для утепления, не существует. Однако требования к материалу полиамид для строительных дюбелей применяются, и в ГОСТ точно указано, какой марки пластик можно использовать и для каких климатических зон.

Остальные же размеры варьируются очень мало:

• величина шляпки колеблется от 45 до 90 мм в диаметре;
• на пластике встречается только 2 диаметра стержня – 8 и 10 мм;
• длина изделия колеблется от 40 до 400 мм.

Несущая способность зависит от прочности крепежа и материала стены. Нагрузка колеблется от 0,3 кН до 23 кН.

Про крепление плит утеплителя тарельчатыми дюбелями читайте ниже.

Особенности крепления определяются характеристиками материала. Теплоизолятор в большинстве случаев используется в виде панелей или листов. Такой материал фиксируется по правилам, что следует учитывать и при расчетах, и при утеплении.

Про расход дюбелей на 1м2 утеплителя читайте ниже.

Расчет дюбелей

Особенность расчетов состоит в том, что здесь несущая нагрузка не имеет решающего значения. Вес утеплителя оказывается величиной менее важной по сравнению с его толщиной и рыхлостью, а также по сравнению с характером стены или потолка. В паспорте изделия, конечно, указывается нагрузка на вырыв, но на практике она учитывается при выборе соответствующей длины изделия.

• Длина – крайне важная характеристика, поскольку включает несколько величин: толщину утеплителя, толщину клеевого слоя или слоя паро- и гидроизоляции, или всего вместе, величину отклонения от вертикали и минимально допустимую величину заглубления в материал. Причем последняя указывается для каждого материала – плотного бетона, ячеистого, пустотелого кирпича и так далее. Все эти параметры обязательно указываются в сертификате, и на них нужно обратить самое пристальное внимание.
• Диаметр шляпки – здесь рекомендации более приблизительны: чем более рыхлый, легкий материал используется, тем больше должен быть диаметр шляпки. Для пенопласта, например, можно выбирать изделия с минимальными головками. Для крепления минваты на потолке понадобятся диски крупные.
• Количество дюбелей определяется не столько весом утеплителя, сколько удерживать 5 крепежей: 4 в углах, 1 в центре.

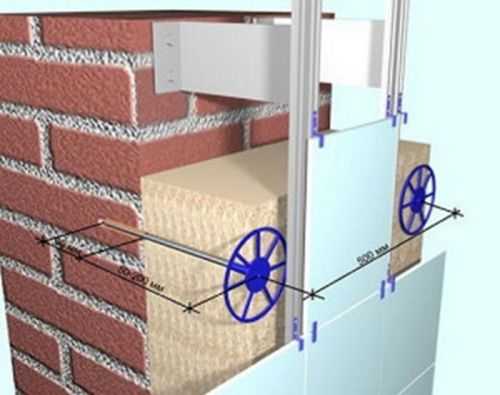

• Если утеплитель монтируется на фасаде, где к нагрузке на вырыв добавляется ветровая нагрузка, креплений должно быть больше. На углах здания панель фиксируется не менее чем 6 дюбелями – расположены двумя параллельными рядами, при высоте здания до 20 м панели крепят из расчета 7 шт. на 1 кв. м – расположены двумя рядами и 1 в центре. Если здание выше 20 м, то утеплитель закрепляют из расчета 9 шт. на 1 кв. м.

Технология

Фиксация теплоизолятора проводится на промежуточном этапе монтажа. Некоторая сложность его состоит в том, что все нюансы крепежа необходимо учесть заранее. Например, если потолок, к которому позднее закрепится дюбель, покрыт штукатуркой, необходимо увеличить длину заглубления, особенно если штукатурка не новая, или же удалить ее вовсе.

1. Утеплитель фиксируется на поверхности с помощью клея – пенопласт, пенополиуретан, или враспорку в каркасные ячейки – минвата.

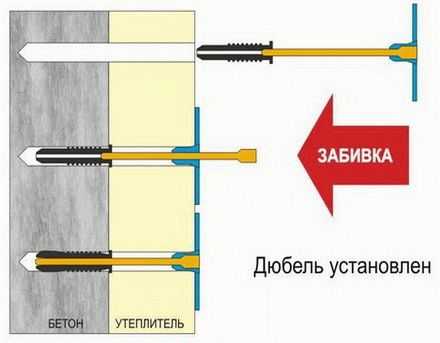

2. На панелях отмечают места крепления. Затем высверливают отверстия под крепеж прямо через утеплитель. Глубина отверстия в базовой поверхности должна быть на 10–15 мм больше расчетной.
3. В отличие от обычных случаев здесь прочистить отверстие возможности нет. А если дюбель не заглубится в материал на достаточную глубину, удерживать даже теплоизолятор он не будет.
4. Дюбель вставляют в отверстие, тарельчатая головка должно несколько прижимать материал.
5. Затем, если он есть, в дюбель вбивают распорный гвоздь. Головка гвоздя закрывается колпачком, если используются гвозди с термоголовками.

Цены на тарельчатый дюбель (гриб, грибок, гвоздь) для крепления утеплителя даны ниже.

Дюбель-гвозди для теплоизоляции

Цена на работу и материалы

Теплоизоляция – непременная часть строительных и большинства ремонтных работ. Так что потребность в тарельчатом дюбеле для теплоизоляции всегда высока и от сезона не зависит. Выпускают изделия множество известных компаний.

• Fischer – наверное, невозможно назвать такое крепежное изделие, которое не производила бы эта немецкая компания. Пластиковые дюбели обойдутся в 10–11 р. за шт. Крепеж из нейлоновой гильзы и гвоздя из оцинкованной желтопассивированной стали – в 13–37 р. за шт.
• Mungo все возможные виды крепежа, в том числе и тарельчатый дюбель. Пластиковый вариант стоит от 6,6 до 14,3 р. за шт, вариант со стержнем из оцинкованной стали – от 9,8 до 18 р. за шт.
• Koelner – известный на российском рынке польский изготовитель выпускает разного вида крепеж для теплоизоляции. Пластиковый крепеж для фасадной теплоизоляции стоит от 12 до 15 р. за шт. Вариант для кровельной теплоизоляции – телескопический, обойдется в 10–13 р. за шт.
• Тех-КРЕП – российская компания, предлагающая крепеж для пустотелых и полнотелых материалов. Тарельчатый дюбель из полиамида с базальтопластиковым стержнем стоит от 8,8 до 14 р. за шт.

Дюбель для теплоизоляции – непременный участник работ по утеплению здания. Крепеж очень прост в обращении, не создает нагрузку и обеспечивает надежную фиксацию теплоизоляцию материала.

Дюбель для утеплителя: размеры и вес, виды, монтаж, расчет, цены

Источник: stroyres.net

Грибок для крепления утеплителя

Сегодня технология утепления фасадов пенопластом считается одним из наиболее популярных методов утепления дома. Это нисколько не удивительно, ведь такое утепление обладает целым рядом неоспоримых преимуществ:

• Высокая эффективность утепления;
• Относительно невысокая стоимость материалов и работ;
• Относительно незначительные временные затраты на монтаж утеплителя.

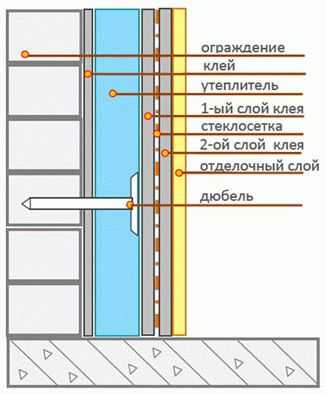

Идем дальше. Как выглядит процесс утепления фасадов пенопластом? Все довольно просто: на тщательно очищенную поверхность стены наклеиваются плиты пенопласта. Плиты фиксируются специальными дюбелями (их еще называют грибками или зонтиками), армируются стекловолоконной сеткой и штукатурятся. О наклеивании армирующей сетки можно прочитать в материале — Армирование пенопласта.

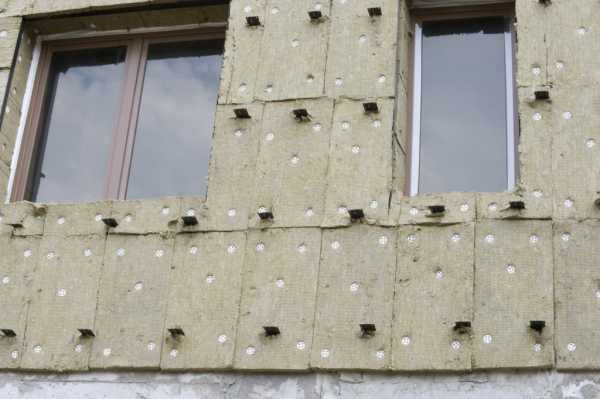

Спрашивается, для чего осуществляется крепление пенопласта к стене дюбелями, ведь вполне надежной будет фиксация пенопласта только за счет клея? Многие полагают, что только за счет дюбелей пенопласт держится на стене, а клей выступает второстепенным креплением. Это абсолютно неверно – основным крепежом является именно клей, дюбеля выполняют скорее прижимную, чем крепящую функцию. Что подразумевается под прижимной функцией?

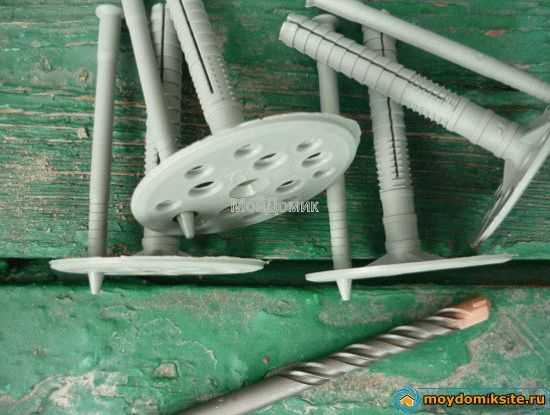

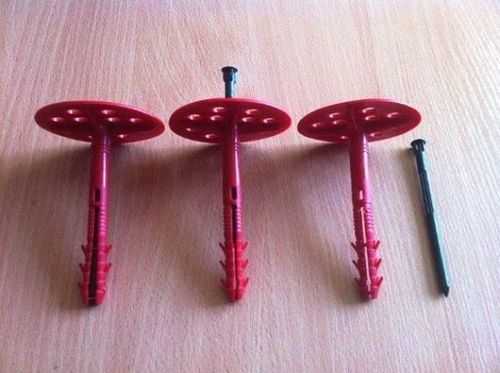

Фото 1 — Дюбеля для крепления пенопласта

Смотрите: клей наносят на пенопласт, затем пенопласт с клеем прислоняют к утепляемой стене и ладонью как бы простукивают пенопласт по всей его поверхности, чтобы он максимально плотно соприкасался со стеной. Поскольку добиться равномерного и плотного прилегания пенопласта к стене только за счет такого простукивания невозможно, используют специальные дюбеля. Вбитые дюбеля плотно прижимают плиту пенопласта и тем самым способствуют более качественному ее приклеиванию.

Закончим вступление (и так получилось довольно объемным) и перейдем непосредственно к процессу крепления пенопласта к стене дюбелями.

Монтаж грибков-дюбелей – поэтапная инструкция

Итак, что потребуется для выполнения данной работы? Потребуется:

• пластиковые дюбеля для пенопласта;
• сверло с победитовой напайкой диаметром 10мм;
• перфоратор или дрель с ударом;
• небольшое количество клея, которым крепился пенопласт.

Переходим к детальному описанию процесса закрепления пенопласта к стене дюбелями.

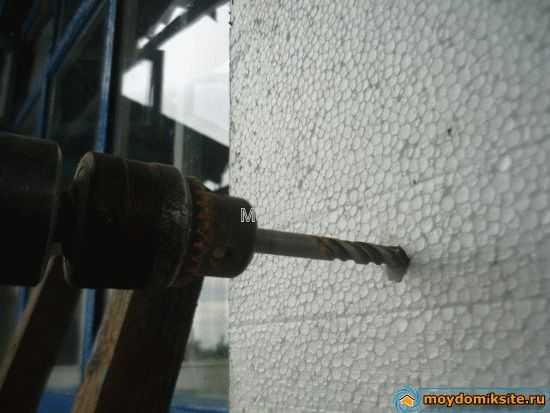

Устанавливаем сверло в перфоратор и сверлим в пенопласте отверстие. Эту работу можно выполнить и при помощи дрели, хотя, конечно же, с перфоратором сверление будет происходить гораздо быстрее.

Фото 2 — Сверление отверстия под «грибок»

В полученное отверстие устанавливаем «зонтик»…

Фото 3 – Устанавливаем дюбель в отверстие

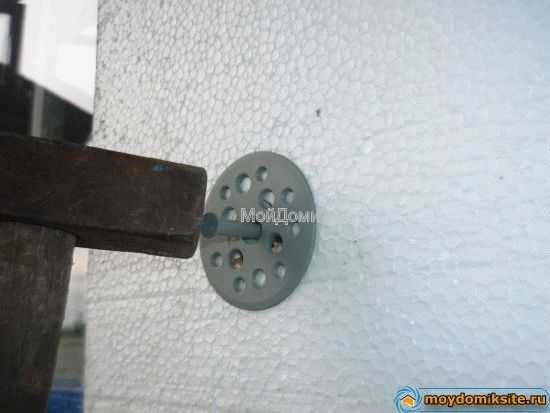

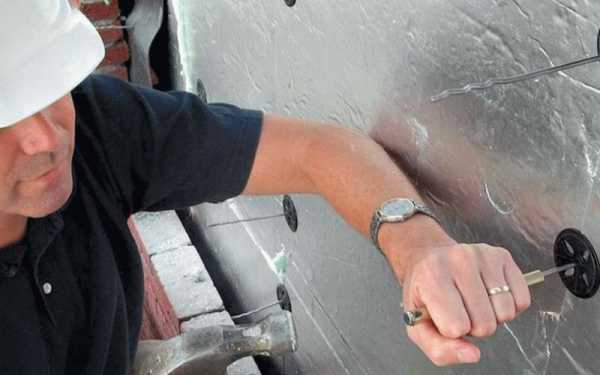

Вставляем пластиковый «гвоздь», забиваем его молотком.

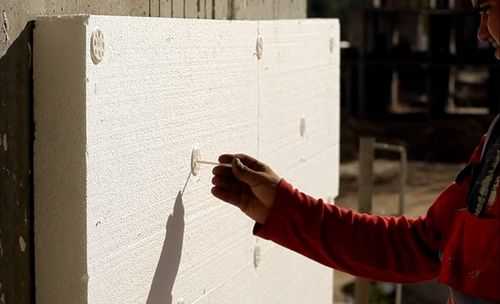

Фото 4 – Крепление пенопласта к стене дюбелем

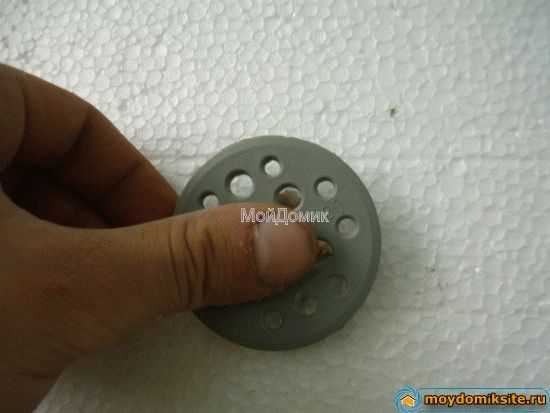

Важный момент: «грибки» и расщепляющий их гвоздь должны быть «впотай». Другими словами: закрепляя пенопласт к стене дюбель должен быть утоплен в пенопласте на 2-3мм. Если не соблюсти этого условия, в последующем при штукатурке поверхности придется изрядно потрудиться, чтобы получить действительно ровную поверхность (без бугров от дюбелей).

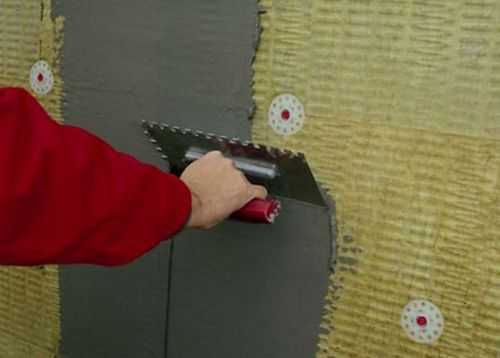

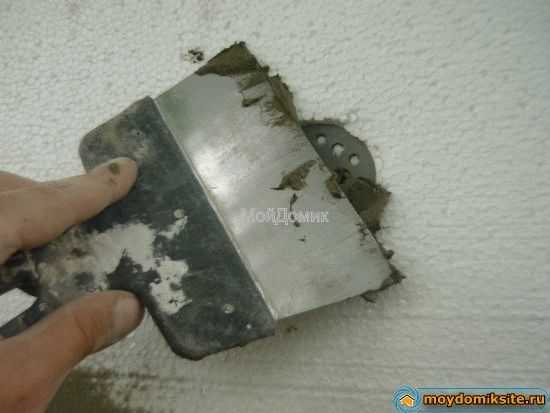

Замешиваем небольшое количество клея и заштукатуриваем все «зонтики».

Фотография 4 – Штукатурка дюбелей

Для чего необходима заделка штукатуркой? Необходимо это для того, чтобы при последующем армировании стекловолоконная сетка легла ровно и чтобы при финишном оштукатуривании не пришлось возиться с выравниванием ямок, образующихся от дюбелей.

Сколько дюбелей необходимо на один лист утеплителя?

Напоследок разберемся с вопросом сколько «грибков» необходимо забивать в одну пенопластовую плиту. Здесь мнения расходятся: одни специалисты утверждают, что на один лист утеплителя необходимо 5 -6 дюбелей, другие — что вполне достаточным будет 3-4 «грибка».

Как свидетельствует практика, использовать целых 6 «зонтиков» нецелесообразно. Достаточно 3-4 на один лист. При этом следует обратить внимание, что это не точные цифры – все зависит от конкретной ситуации. Например, довольно часто для повышения прочности дюбеля забивают не только в сами плиты пенопласта, но и в швы между ними.

КРЕПЛЕНИЕ ПЕНОПЛАСТА К СТЕНЕ ДЮБЕЛЯМИ ПРИ УТЕПЛЕНИИ ФАСАДОВ ЗДАНИЙ (ВИДЕО)

Источник: moydomik.info

Дюбеля для крепления пенопласта или минваты к стене дома

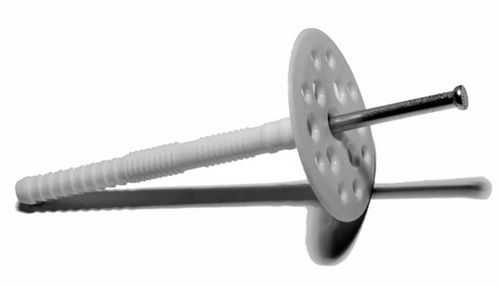

Дюбель с металлическим гвоздем ( Термодюбель ) напоминает по форме грибок с большой шляпкойпредназначен для механического крепления термоизоляции (минеральной ваты,) к бетонным основаниям (бетон, камень, кирпич) и другим материалам как пустотелый блок, пустотелый кирпич. Дюбель имеет тонкую шляпку и поэтому идеален для крепления теплоизоляции в «мокрых» фасадах с тонкой штукатуркой. Роль дюбеля в фасадных системах состоит в том, чтобы препятствовать сползанию теплоизоляционных плит с несущей стены.

Дюбель с металлическим гвоздем ( Термодюбель ) предназначен для механического крепления термоизоляции (минеральной ваты,) к бетонным основаниям (бетон, камень, кирпич) и другим материалам как пустотелый блок, пустотелый кирпич. Дюбель похож на парашют — имеет большую шляпку и поэтому идеален для крепления теплоизоляции в «мокрых» фасадах с тонкой штукатуркой. Роль дюбеля в фасадных системах состоит в том, чтобы препятствовать сползанию теплоизоляционных плит с несущей стены.

Дюбель в виде зонтика с металлическим гвоздем ( Термодюбель ) предназначен для механического крепления термоизоляции (минеральной ваты,) к бетонным основаниям (бетон, камень, кирпич) и другим материалам как пустотелый блок, пустотелый кирпич. Дюбель имеет тонкую шляпку и поэтому идеален для крепления теплоизоляции в «мокрых» фасадах с тонкой штукатуркой. Роль дюбеля в фасадных системах состоит в том, чтобы препятствовать сползанию теплоизоляционных плит с несущей стены

Дюбель «грибок» с металлическим гвоздем ( Термодюбель ) предназначен для механического крепления термоизоляции (минеральной ваты,) к бетонным основаниям (бетон, камень, кирпич) и другим материалам как пустотелый блок, пустотелый кирпич. Дюбель имеет тонкую шляпку и поэтому идеален для крепления теплоизоляции в «мокрых» фасадах с тонкой штукатуркой. Роль дюбеля в фасадных системах состоит в том, чтобы препятствовать сползанию теплоизоляционных плит с несущей стены

Дюбель парашут с металлическим гвоздем ( Термодюбель ) предназначен для механического крепления термоизоляции (минеральной ваты,) к бетонным основаниям (бетон, камень, кирпич) и другим материалам как пустотелый блок, пустотелый кирпич. Дюбель имеет тонкую шляпку и поэтому идеален для крепления теплоизоляции в «мокрых» фасадах с тонкой штукатуркой. Роль дюбеля в фасадных системах состоит в том, чтобы препятствовать сползанию теплоизоляционных плит с несущей стены

Дюбель — грибок с металлическим гвоздем ( Термодюбель ) предназначен для механического крепления термоизоляции (минеральной ваты,) к бетонным основаниям (бетон, камень, кирпич) и другим материалам как пустотелый блок, пустотелый кирпич. Дюбель имеет тонкую шляпку и поэтому идеален для крепления теплоизоляции в «мокрых» фасадах с тонкой штукатуркой. Роль дюбеля в фасадных системах состоит в том, чтобы препятствовать сползанию теплоизоляционных плит с несущей стены

Дюбель с металлическим гвоздем ( Термодюбель ) предназначен для механического крепления термоизоляции (минеральная вата,) к бетонным основаниям (бетон, камень, кирпич) и другим материалам как пустотелый блок, пустотелый кирпич. Дюбель имеет тонкую шляпку и поэтому идеален для крепления теплоизоляции в «мокрых» фасадах с тонкой штукатуркой. Роль дюбеля в фасадных системах состоит в том, чтобы препятствовать сползанию теплоизоляционных плит с несущей стены. Дюбель — единственный элемент, который проходит через всю систему фасада. При креплении дюбеля на утепление «мокрый фасад» надо учитывать технологию работы по стандартам разработанных заводами производителями сухих строительных смесей, т.е. при работе с Базальтовой ватой Технофас ( Технониколь ), Изоват -135 ( Изоват ), Фас-4 (Парок) Фасрок ( Роквул) необходимо в первый день работы приклеить не более двух рядов материала по периметру и только через сутки продюбелить фасад, после этого можно продолжать работу в том порядке как удобно фасадчикам. Расход 5 – 8 шт\м2

Дюбель с металлическим гвоздем ( Термодюбель ) предназначен для механического крепления термоизоляции (минеральной ваты,) к бетонным основаниям (бетон, камень, кирпич) и другим материалам как пустотелый блок, пустотелый кирпич. Дюбель имеет тонкую шляпку и поэтому идеален для крепления теплоизоляции в «мокрых» фасадах с тонкой штукатуркой. Роль дюбеля в фасадных системах состоит в том, чтобы препятствовать сползанию теплоизоляционных плит с несущей стены

Дюбель с металлическим гвоздем ( Термодюбель ) предназначен для механического крепления термоизоляции (минеральной ваты,) к бетонным основаниям (бетон, камень, кирпич) и другим материалам как пустотелый блок, пустотелый кирпич. Дюбель имеет тонкую шляпку и поэтому идеален для крепления теплоизоляции в «мокрых» фасадах с тонкой штукатуркой. Роль дюбеля в фасадных системах состоит в том, чтобы препятствовать сползанию теплоизоляционных плит с несущей стены.

Дюбель с металлическим гвоздем ( Термодюбель ) предназначен для механического крепления термоизоляции (минеральной ваты,) к бетонным основаниям (бетон, камень, кирпич) и другим материалам как пустотелый блок, пустотелый кирпич. Дюбель имеет тонкую шляпку и поэтому идеален для крепления теплоизоляции в «мокрых» фасадах с тонкой штукатуркой. Роль дюбеля в фасадных системах состоит в том, чтобы препятствовать сползанию теплоизоляционных плит минеральной ваты с несущей стены

Термодюбель для крепления изоляции ( пенопласт, екструдированный пенополистирол) применяется для утепления мокрым методом фасадов зданий. Расход дюбель для крепления теплоизоляции – 5-8 шт\м2. При распределении дюбелей важно учитывать, что количество грибок для крепления утеплителя на углы требуется больше (8 шт\м2), чем для утепление стены пенопластом в целом ( 5шт\м2). Дюбель с пластиковым гвоздем используется только для легких материалов, таких как пенопласт, еструдированный полистирол.

Термодюбель для крепления изоляции ( пенопласт, екструдированный пенополистирол) применяется для утепления мокрым методом фасадов зданий. Расход дюбель для крепления теплоизоляции – 5-8 шт\м2. При распределении дюбелей важно учитывать, что количество грибок для крепления утеплителя на углы требуется больше (8 шт\м2), чем для утепление стены пенопластом в целом ( 5шт\м2). Дюбель с пластиковым гвоздем используется только для легких материалов, таких как пенопласт, еструдированный полистирол

Термодюбель для крепления изоляции ( пенопласт, екструдированный пенополистирол) применяется для утепления мокрым методом фасадов зданий. Расход дюбель для крепления теплоизоляции – 5-8 шт\м2. При распределении дюбелей важно учитывать, что количество грибок для крепления утеплителя на углы требуется больше (8 шт\м2), чем для утепление стены пенопластом в целом ( 5шт\м2). Дюбель с пластиковым гвоздем используется только для легких материалов, таких как пенопласт, еструдированный полистирол

Термодюбель для крепления изоляции ( пенопласт, екструдированный пенополистирол) применяется для утепления мокрым методом фасадов зданий. Расход дюбель для крепления теплоизоляции – 5-8 шт\м2. При распределении дюбелей важно учитывать, что количество грибок для крепления утеплителя на углы требуется больше (8 шт\м2), чем для утепление стены пенопластом в целом ( 5шт\м2). Дюбель с пластиковым гвоздем используется только для легких материалов, таких как пенопласт, еструдированный полистирол

Дюбель для крепления теплоизоляции, с термоголовой -лучшее решение при утеплении фасадов ватой. Не проводит холод, не портит фасад ржавыми пятнами.

Дюбели для крепления изоляции с термоголовой. Один из наиболее усовершенствованных материалов, что применяется при утепление фасада ватой. Для чего нужна пластиковая головка при утеплении ватой? Так как металл сам по себе является проводником холода, также данный материал показал себя как окисление гвоздей приводит к пятнам на фасаде по оштукатуренной поверхности , как высол ржавчины

Дюбели для крепления теплоизоляции с термоголовой. Один из наиболее усовершенствованных материалов, что применяется при утеплении фасада ватой. Для чего нужна пластиковая головка при утеплении ватой? Пластик, в отличие от металла, не является проводником холода, данный материал, также, показал себя лучше металлических креплений -окисление гвоздей приводит к пятнам на фасаде по оштукатуренной поверхности, и высолу ржавчины.

Дюбели для крепления изоляции с термоголовой. Один из наиболее усовершенствованных материалов, применяемых при утеплении фасада ватой. В отличие от металла, пластик не поводит холод и не подвержен окислению, поэтому используя дюбели с термоголовой, Вы избежите появления ржавых пятен на оштукатуренной стене.

Дюбели для крепления изоляции с термоголовой. Незаменимая деталь для утепления фасада минеральной ватой. Пластиковая головка дюбеля позволяет избежать появления пятен ржавчины на оштукатуренной поверхности фасада и выступает элементом системы теплоизоляции, не становясь проводником холода.

Дюбели для крепления теплоизоляции с термоголовой — не оставляет ржавых пятен на фасаде, не проводит холод.

Дюбеля для крепления пенопласта или минваты к стене дома

Источник: kelma.ua

avtonomny-dom.ru

крепеж для пеноплекса, крепление пенопласта к бетонной стене, зонтики

Важный элемент при теплоизоляции стен – грибок для крепления утеплителяДля того чтоб выполнить крепеж утеплителя в виде минваты, пенопласта и прочих листовых утеплителей используют специальные приспособлении, которые имеют форму грибков. Для качественного крепежа в этих случаях действует сила трения пластикового грибка со стеной. А из-за того что с помощью таких грибков крепеж можно выполнить один раз, то необходимо лучше выбирать место крепления. Кроме этого всего важным считается размер и расход этого материала, а в противном случае листы утеплителя не смогут прочно держаться.

Грибок для крепления утеплителя: главные преимущества

Крепеж любого утеплителя выполняется с помощью специальных грибков, которые называются грибки или зонтики для утеплителя. Такие грибки могут держать хрупкий утеплитель. Такими зонтиками можно зафиксировать утеплитель на кирпиче, бетоне, газо- и пеноблоках , а также на камне.

Зонтики могут удерживать даже неплотный и хрупкий материал

Положительные стороны зонтиков такие:

1. Широкая шляпка дюбеля для утеплителя, дает возможность отлично зафиксировать даже минватный утеплитель, и именно из-за этого они пользуются популярностью.
2. Так как зонтик имеет длинную ножку, то он способен выдерживать большую несущую нагрузку. Также усиление фиксации выполняет длинная распорная зона, которая состоит из 3х зон. Сама шляпка имеет шероховатость, а также специальные отверстия.
3. Такие грибки сохраняют отлично тепло и имеют воздействия на появления коррозий. И если сравнить старый способ крепежа утеплителей с новым, то новый способ крепления не гниет и не разрушается.
4. Так как зонтики изготовлены из пластика, то они не очень дорогие. А также пластик не создает дополнительный мостик холода, является долговечным и надежным материалом.
5. К тому же они очень гибкие. А это дает возможность нивелировать расширения и сужение материала, без его повреждения.

Для того чтобы фиксация была более надежной в центр грибка вставляется специальный клин, который при забивании расширяет стержень в 3 стороны. А чтобы что бы использовать грибок для монтажа пеноплекса на бетонной стене, вам нужно обязательно знать размеры, чтобы учесть полный расход и купить дюбель нужного параметра.

Крепеж для утеплителя: правила использования

Крепеж утеплителя необходимо выполнять по строительным нормам и правилам, которые определяют необходимое количество грибков на крепеж.

Широкое применение этот тип крепежа получил из-за своей конструкции: наружная шляпка достаточно широкая, что позволяет хорошо фиксировать даже минераловатный утеплитель

А именно:

• Монтаж утеплителя на внутренние стены или на фасад одноэтажного дома необходимо проводить 5 зонтиков на один квадратный метр, а именно 4 зонтика на углы и один по центру;
• На углах дома необходимо 6 грибков, которые устанавливаются параллельно друг другу;
• Если здание имеет высоту от 8 и до 20 метров, то для оптимального закрепления утеплителя необходимо 7 зонтиков на 1м², а выполнять крепеж нужно таким образом, что б 6 зонтиков были параллельны друг другу, а 7й в центре;
• Если здание многоэтажное, то необходимо 9 зонтиков на 1м².

Размещение зонтиков лучше будет на стыках панелей пенопласта или другого листового утеплителя.

Такой способ не приводит к значительному увеличению отверстий в теплоизоляции, которые негативно влияют на эффективность утепления.

Если зонтик нужно зафиксировать в металлическое покрытие, то к стержню зонтика крепится саморез, а затем продавливается теплоизоляция, таким образом, чтоб саморез достиг, утепляемую поверхность. После этого шуроповертом вкручиваем саморез в металл. Глубина вкручивания самореза не должна быть меньше 1см.

Какой бывает дюбель-грибок для утеплителя

Грибки для крепежа листового утеплителя имеют несколько видов.

Для крепления любых типов теплоизоляционных материалов предназначены специальные дюбели – так называемые грибы для утеплителя, или зонтики

А именно:

• Грибки с пластиковыми анкерами;
• Зонтики с термоголовкой;
• И с металлическим стержнем.

Грибки с пластиковыми анкерами отличаются наличием конических отверстий в плоскости шляпок, что явно увеличивает их сцепление со стеной. Также такие зонтики имеют наименьший показатель теплопроводимости, а это дает возможность исключить мостики холода. Монтаж таких анкеров возможен даже в местах с температурным показателем от – 40 градусов.

Дюбеля с термоголовкой стоит покупать только в том случае, если утеплитель будет крепиться на деревянную основу. Для того чтобы минимизировать тепловые потери на железный стержень крепятся пластиковые детали для герметизации. Крепеж такого дюбеля может выдержать нагрузку до 1 тонны на 1 м².

Если взять вариант с металлическим стержнем, то там гвоздик, который расширяет стержень в стене, изготовлении из оцинкованного метала. А все остальные части такого зонтика изготовлены из прочного полипропилена, но большего размера, чем остальные.

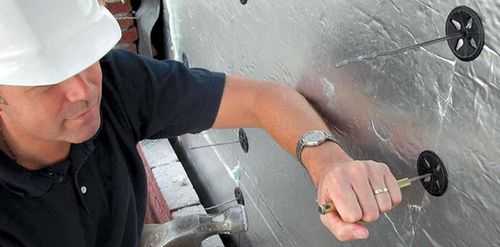

Зонтики для крепления утеплителя: как происходит монтаж

Использование грибка при креплении листового утеплителя, является очень важной деталью, для теплоизоляционного слоя.

С помощью таких зонтиков вы избавите себя от холода, а также утеплитель максимально плотно прилегает к основанию.

Для того чтобы правильно закрепить утеплитель грибками, необходимо выполнять работу в последовательности.

Последовательность крепления утеплителя грибками такая:

•  Первым делом определяем количество грибков, которое необходимо;
• Далее делаем, размечаем места, где будет закреплен лист утеплителя, но помним о том, что самый большой шаг между зонтиками не должен быть больше 80 см горизонтально и 30 см вертикально;
• Теперь выполняем подготовку посадочного места, для этого необходимо пробурить отверстие диаметр, которого не должен быть больше 1см;
• Затем вдавливаем зонтик до максимального прилегания шляпки с утеплителем, но молоток не применять при этом;
• Далее забиваем в стену гвоздь и закрываем специальную защитную крышечку.

Запомните то, что перед началом монтажа утеплителя необходимо удалить всю старую штукатурку, а если этого не сделать, то глубину бурения необходимо увеличивать.

Дюбель-грибки для крепления утеплителя (видео)

В случае утепления собственного дома необходимо строго придерживаться правил крепежа, а это означает, что экономить на зонтиках ни в коем случае не стоит. Если сэкономить, то грибки могут не выдержать нагрузки от штукатурки и в последствие обвалится со всем утеплителем. Это часто происходит, если экономить на угловых зонах, так как эти зоны максимально нагружены при порывах ветра.

Добавить комментарий

teploclass.ru

Грибки для крепления утеплителя, виды и обзор, дюбели для утеплителя

Крепление элементов строительных конструкций осуществляется с помощью различных изделий – гвоздей, саморезов, металлических скоб и прочего. Но особым вниманием пользуется специальный крепеж – грибки для крепления утеплителя. Ниже мы рассмотрим все виды подобных изделий, методы их монтажа на различные типы утеплителя и многое другое, что имеет отношение к этому виду крепежных изделий.

Что представляет собой крепежный грибок

Изделие состоит из двухэлементной пустотелой ножки (гильзы) и широкой плоской шляпки, и по своему внешнему виду напоминает гриб, отсюда и название этого крепежа – грибок, зонтик. Благодаря широкому зонтику теплоизоляционный материал надежно закрепляется на вертикальной или горизонтальной плоскости строительной конструкции.

Ножка имеет полую сердцевину, куда вставляется специальный дюбель. Низ ножки оснащен распорными выступами по типу «ерша», которые располагаются по бокам разрезанной по вертикали ножки. Благодаря такой конструктивной особенности изделия, оно может расширяться в теле конструкции, надежно зацепляясь заостренными выступами за структурные волокна базового материала. Дюбель вставляется в ножку через отверстие в шляпке и вкручивается в несущую конструкцию. Функции зонтика-шляпки не дать крепежному элементу пройти через рыхлый материал утеплителя, одновременно распределяя нагрузку по его плоскости.

Конструкций этого крепежного элемента существует несколько, но все они призваны выполнять одну единственную функцию – удерживать рыхлый материал утеплителя в заданном положении. Как правило, шляпка изготавливается из полипропилена, сердечник из оцинкованной стали. Встречается крепёж для супермягкого утеплителя, где зонтики изготавливаются из нейлона, которые называются рондолями.

Есть еще расширительные шайбы, которые увеличивают контактную площадь изделия и теплоизоляционного материала, тем самым сохраняя его структуру в неизменном виде.

Изделия, имеющие шляпку из пластика в форме зонтика, идеально подходят для крепления пенопласта, различных видов минеральной ваты, фольгированного пенополистирола, пеноплекса, стекло- и шлаковаты.

Изготовленный по современным технологиям, такой крепеж обладает достаточно высокими техническими показателями.

Функциональность крепежных элементов

Грибок для крепления утеплителя часто используется в неблагоприятных условиях окружающей среды. Поэтому и пластиковые элементы, и металлический сердечник должны обладать особыми техническими свойствами:

• механической прочностью;
• устойчивостью к ультрафиолетовому излучению и агрессивной среде;
• выдерживать нагрузки от массы утеплителя в зависимости от его типа и вида финишной отделки;
• низкой степенью теплопроводности;
• переносить резкие смены температурного режима;
• иметь высокую сцепляемость с материалом базовой поверхности.

Прочность дюбеля и самого грибка должна быть такой, чтобы при вкручивании или забивании в отверстие стены, потолка, кровли при их утеплении, эти элементы не разрушались.

Устойчивость к ультрафиолету необходима, когда стены обложенные утеплителем, закрепленным дюбелями-зонтиками, длительное время остаются под лучами солнца. Изделия также должно хорошо сохраняться в слое штукатурки, когда проводится утепление фасадов мокрым способом, то есть, выдерживать щелочную среду и при этом не ржаветь. Поэтому сердечник и выполняется из оцинкованной стали.

Нагрузки от веса утеплителя хоть и не такие большие, как от других видов строительных материалов, но все же достаточные, если например, учитывать площадь утепляемого фасада с последующим оштукатуриванием. Если производится крепление грибками, последние должны выдерживать не только вес утеплителя, но и цементного раствора.

Низкая теплопроводность материала, из которого изготавливается дюбель-грибок, исключает образование в месте его прохода через слой теплоизоляции мостика холода. Изделие не должно разрушаться под воздействием положительных и отрицательных температур, что иногда случается с некачественными пластиками, которые могут использоваться для изготовления шляпки крепежа. Грибки должны обладать хорошей адгезией с материалом стен, потолков, самого утеплителя. Ведь часть сердечника должна находиться в теле базовой конструкции, удерживая на весу теплоизоляцию, а шляпка гриба при поклейке арматурной сетки по утеплителю соединяется с ней в единое целое.

Виды крепежа для теплоизоляции

Дюбеля, используемые для крепления различных типов утеплителя, подразделяются по материалу изготовления и своей конструкции. Дюбель для утеплителя может быть как пластиковым, так и стальным, а также оснащенным термоголовкой. Пластиковые зонтики кроме этого подразделяются на:

• полипропиленовые;
• нейлоновые.

Есть у этих изделий различия и по методу крепления, когда сердечник вкручивается в утепляемую поверхность, и когда просто забивается молотком.

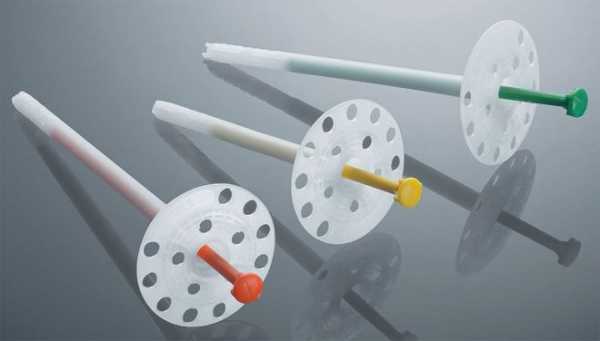

Особенности пластикового крепежа

Изделия из пропилена отличаются от всех прочих тем, что имеют в зонтике конусовидные дырки, способствующие лучшей адгезии изделия с утеплителем. Нейлоновые крепежные элементы называемые – рондоли, применяются при креплении легких и мягких материалов.

Производятся подобные изделия из полипропилена высокой прочности, полиамида либо нейлона. Основным преимуществом таких грибков является:

• хорошая устойчивость к агрессивным средам;
• небольшая стоимость;
• сниженная теплопроводность, в результате чего не создаются мостики холода;
• способность выдерживать значительные температурные перепады;
• длительность эксплуатации – они не ржавеют и не гниют;
• могут выдерживать нагрузку, равную почти 400 кг/м2.

Пластиковые грибки могут применяться при креплении теплоизоляции на бетонных и кирпичных стенах. Из недостатков отмечается невозможность после утепления производить финишную отделку поверхностей материалом с большим удельным весом.

Крепеж из металла – преимущества и недостатки

Сердечник такого изделия, выполненный из оцинкованной стали или в редких случаях из полиамида, вставляется в полипропиленовую гильзу, имеющую в нижней части распорки. Его размеры превосходят остальные модели грибков. Но способность выдерживать нагрузки также высокая – до 750/м 2, что позволяет производить финишную отделку любыми материалами, как легкими, так и тяжелыми. Из недостатков отмечается следующее:

• высокая стоимость;
• образование в местах входа металлического стержня в базовую поверхность мостиков холода, конденсата;
• слабая устойчивость к воздействию влаги, вследствие чего могут проявляться ржавые пятна на поверхности штукатурки.

Крепежные изделии с термоголовкой

Грибки с термоголовкой представляют собой металлический сердечник, который покрыт прочным полиамидом. Верхняя часть металлического гвоздя оснащена пластиковой деталью, которая исключает образование мостиков холода в точках прохождения крепежа. Подобные изделия чаще всего используются при проведении утепления деревянных конструкций. Все достоинства, присущие металлическим и пластиковым грибкам, распространяются и на крепеж с термоголовкой, за исключением цены, которая значительно превышает стоимость всего остального крепежа подобного вида.

Как производится монтаж теплоизоляции дюбелями-грибками

Перед тем, как начать укладывать утеплитель, необходимо рассчитать нужное количество крепежных элементов и их длину, исходя из толщины теплоизолятора и вхождения сердечника на 5 см в материал утепляемой конструкции.

Расчет количества и длины дюбелей

Количество крепежных изделий определяется в зависимости от выбранной схемы расположения дюбелей.

В первом варианте предполагается расходовать до 6 изделий на один квадратный метр утеплителя. При этом 4 штуки гвоздя крепят по углам листа либо мата, отступая от края на 5-7 см, остальные располагают равномерно по центру.

По второму варианту установка дюбелей производится в месте схождения нескольких плит теплоизоляции. При этом один зонтик удерживает сразу края четырех матов минваты или листов пенопласта. Один крепежный элемент монтируется по центру утеплителя. Такой вариант будет самым экономичным, если позволяют размеры зонтика.

Больше крепежа придется устанавливать на углах зданий, если утепляется фасад, и на высоте, поскольку там большая ветровая нагрузка.

Рекомендуется использовать по 7 дюбелей на 1м2 утепляемой площади, если высота здания превышает 8 метров, и по 9, если сооружение имеет высоту 20 метров и более. При этом нужно увеличивать количество грибков на угловых участках фасада.

Поэтапная технология утепления с использованием крепежа в виде грибков

Перед тем как начать крепить теплоизоляцию грибками, необходимо проложить пароизоляционный материал, который кроме своей прямой функции может выступать, как дополнительное крепление минераловатных изделий или плит пенопласта.

Весь процесс монтажа состоит из нескольких несложных операций:

• Поверхность размечается для просверливания отверстий под сердечники из расчета шагового расстояния 0,8 м по горизонтали и 0, 3 м по вертикали.
• После этого в стене и утеплителе делаются отверстия Ø 1см, глубина которых превышает длину ножки на 0,5 – 1 см. Диаметр сверла должен соответствовать толщине ножки.
• Пластиковая гильза вручную, без использования молотка, вставляется в проделанное отверстие. Далее сердечник уже вставляется в гильзу и забивается в базовую поверхность до упора. Центральная часть зонтика закрывается специальной защитной крышкой.

При использовании расширительных шайб, последние устанавливаются на пластиковую гильзу перед монтажом сердечника.

Перед началом укладки утеплителя монтируется стартовая планка внизу стены, которая будет поддерживать теплоизоляцию, чтобы под собственным весом она не сползала вниз.

В случае монтажа утеплителя на клей, установку грибков производят после полного высыхания клеевого раствора. Стыки между отдельными элементами утеплителя заделываются монтажной пеной либо фольгированным скотчем, если производится монтаж пеноплекса, пенопласта и прочих аналогичных материалов.

Основная суть статьи

Утепление строительных конструкций, фасадов зданий будет эффективным и долговечным, если принято решение использовать крепеж для теплоизоляции в виде дюбелей-грибков. Для этого необходимо знать технологию их установки, уметь рассчитать длину изделий, и количество крепежных элементов.

kirpich174.ru

Фасадный дюбель для крепления теплоизоляции

Содержание

Фасадные дюбеля как и крепежи для утеплителя – изделия, которые используются для фиксации всевозможных теплоизоляционных материалов к стенам дома.

Полимерный фасадный дюбель для теплоизоляции

В данной статье будут рассмотрены основные виды фасадных дюбелей, вы узнаете, какими преимуществами и недостатками обладает каждый из них. Также будет приведен перечень требований, которые необходимо учитывать, выбирая фасадные дюбеля для разных утеплителей.

1 Виды фасадных крепежей

Существуют несколько видов фасадных дюбелей, однако для крепления утеплителя к стене предпочтительно использовать тарельчатые дюбеля, обладающие широкой шапкой, которая надежно фиксирует теплоизоляцию. Такие изделия в обиходе называются либо зонтиками, либо грибками.

Классификация тарельчатых дюбелей для крепления теплоизоляции и дюбель-грибков для утеплителя выполняется в зависимости от материала, из которого он изготовлен. Выпускаются пластиковые дюбеля, и изделия с внутренним металлическим гвоздем, снаружи покрытым пластиком.
к меню ↑

1.1 Полимерные изделия

Для изготовления пластиковых изделий могут использоваться разные материалы. Как правило, это либо нейлон, либо полипропилен, либо сшитый полиэтилен.

Предпочтительнее всего нейлоновые дюбеля, так как они обладают наиболее высокими прочностными характеристиками.

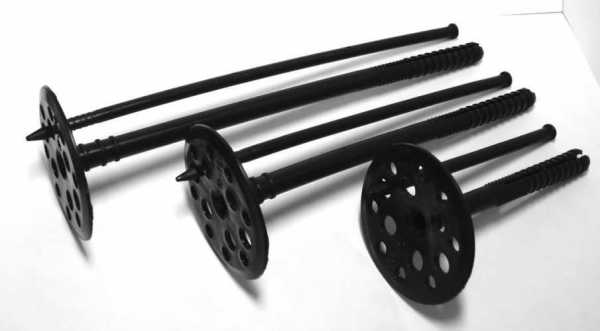

Полимерный фасадный дюбель

В целом же, преимущества всех пластиковых изделий следующие:

• Минимальный вес – они не создают дополнительной нагрузки на несущие стены, что крайне важно при креплении теплоизоляции к стене из материала, чувствительного к точечным нагрузкам – пенобетона, либо газобетона;
• Отсутствие коррозии даже если крепится полиуретановый утеплитель – в отличии от металлические изделий, пластиковые дюбеля не боятся влаги, они не склонны к коррозии, что значительно продлевает долговечность теплоизоляции фасада, и отдаляет необходимость выполнения косметического ремонта;
• Эластичность – упругость материала гарантирует максимально надежную фиксацию легких утеплителей (пеноплекса, пенополистирола, пенофола) в стене;
• Не создают мостиков холода – пластик, в отличие от металла, не обладает высокой теплопроводностью. Такой дюбель не будет являться слабым звеном всей теплоизоляции, из-за которого стена может промерзать в холодное время года;
• Минимальная стоимость – цена на пластиковые изделия на порядок ниже, чем стоимость крепежей с металлическим гвоздем.

Касаемо материала изготовления: дюбелями из полипропилена лучше всего крепить плиты пеноплекса и пенополистирола к стенам из вспененных материалов – газобетона, и пенобетона, в то время как изделия из нейлона и полиэтилена – оптимальный вариант для фиксации легких утеплителей на пустотелых поверхностях – фасадах каркасных домов, полом бетоне, либо стенам с пустотелого кирпича.
к меню ↑

1.2 Изделия с металлическим гвоздем

Прочностные характеристики дюбелей с металлическим гвоздем на фасадные панели с утеплителем на порядок выше, чем у полимерных изделий, что позволяет использовать их для крепления теплоизоляции с высокой плотностью, обладающей существенным весом.

Дюбеля с металлическим гвоздем обладают одним существенным недостатком – они являются мостиками холода, которые могут существенно снижать эффективности теплоизоляции фасада, провоцируя промерзание стены в местах расположения фиксаторов.

Обуславливается это тем, что металлический гвоздь обладает высокой теплопроводностью (коэффициент теплопроводности металла составляет 47 Вт/мк, в то время как у большинства популярных утеплителей – пеноплекса, пенополистирола, минваты, он варьируется в пределах от 0.03 до 0.04 Вт/мк).

Однако существует альтернатива – изделия с металлическим гвоздем, оборудованные термоголовкой. Под термоголовкой подразумеваются шапки таких дюбелей, которые покрыты полимерным материалом с низкой теплопроводностью.

Фасадный дюбель с металлическим гвоздем

Как правило, для улучшения теплоизоляционных свойств дюбелей с термоголовкой на минераловатные утеплители Техноблок используется стеклонаполненный ударопрочный полиамид, коэффициент теплопроводности которого составляет 0,027 Вт/мк.

Наличие такого покрытия гарантирует, что металлический гвоздь не будет промерзать и передавать низкую температуру стене, также дюбеля с термоголовкой не боятся коррозии, поскольку все контактирующие с окружающей средой части их конструкции покрыты полимером.
к меню ↑

2 Как правильно выбирать?

Именно от фасадных дюбелей, элементов, казалось бы, вторичных, в большей степени зависит долговечность и надежность наружной теплоизоляции стен.

Не рекомендуется экономить на данном материале, так как при использовании некачественных дюбелей увеличивается риск того, что крепление теплоизоляции не будет обладать требуемой прочностью, в результате чего под воздействием внешних механических и атмосферных нагрузок оно может начать отслаиваться, либо попросту отвалиться.

Даже если утепление фасада выполнено согласно всем требованиям технологии, с применением гидроизоляционной защиты, при использовании склонных к впитыванию жидкости материалов, существует возможность того, что в теплоизоляцию будет проникать влага – с окружающей среды, либо в виде образующего конденсата.

Любой теплоизоляционный материал с низкой гидрофобностью – шлаковата, стекловолоконная вата, в некоторой мере пенополистирол, при впитывании воды очень сильно набирает в весе, что ведет к серьезному увеличению нагрузок на несущие конструкции.

Конструкция фасадного дюбеля для теплоизоляции

Важно, чтобы использующиеся для крепления дюбеля на Изоспан АМ обладали должным запасом прочности, и были способны выдержать циклы набора и потери влаги утеплителем, при которых существенно меняется вес последнего.

В целом, выбирая фасадный дюбель для крепления теплоизоляции, необходимо учитывать следующие параметры.

1. Вид утеплителя – разные теплоизоляционные материалы обладают отличающейся плотностью, и, как следствие, разным весом. Для фиксации теплоизоляции из экструдированного пенополистирола (пенокплекса) нельзя использовать дюбеля, которыми выполняется крепление минваты к стене (минеральная вата крепится металлическим дюбелем, плиты пеноплекска – пластиковым), и т. д.
2. Необходимо учитывать толщину теплоизоляционного материала.
3. Климатические условия – температурный режим, скорость ветра, количество среднегодовых осадков, и тому подобные факторы также влияют на то, какими дюбелями необходимо крепить фасадный утеплитель.
4. Высота здания – согласно требованиям СНиП (строительные нормы и правила), для крепления теплоизоляции к фасадам многоэтажных зданий требуются дюбеля с повышенными прочностными характеристиками.
5. Материал фасада – для стен из газосиликатных блоков, кирпича, пенобетона, дерева, используются разные крепежи.

к меню ↑

2.1 Основные производители

Выбирая фасадные дюбеля для крепления пеноплекса, либо минваты, имеет смысл отдавать предпочтение отечественным производителям. По техническим характеристикам их изделия не уступают зарубежным аналогам, однако стоимость продукции наших заводов на порядок ниже.

Ведущим отечественным производителем фасадных дюбелей является «Бийский завод стеклопластиков». Продукция данного завода отличается оптимальным соотношением цены и качества.

Линейка изделий для крепления утеплителей к стене фасада у данного предприятиями представлена следующими дюбелями:  ДС-1, ДС-2, и ДС-3 на пароизоляцию Изоспан В.

Бийский дюбель ДС-2

Это полимерные дюбеля, обладающие стеклопластиковым основанием, которое по прочностным характеристиками практически не уступает металлическому гвоздю, однако имеет на порядок меньшую теплопроводность.

Рассмотрим основные технические характеристики дюбелей, который производит «Бийский завод стеклопластика»:

• Диаметр анкерной части, мм: ДС1 – 10, ДС2 – 5, ДС3 – 7.5;
• Длина анкерной части, мм: ДС1 – 60/100, ДС2 – 50/100, ДС3 – 60/100;
• Диаметр тарельчатой шапки, мм: ДС1 – 60/100, ДС2 – 60/100, ДС3 – 60/100;
• Граничное усилие на вырыв из основания, Н: ДС1 – 1500—2500; ДС2 – 1300—2500; ДС3 – 1000—2000;
• Температурный режим: от -60 до +75 градусов.

Дюбеля ДС1 и ДС2, с анкером длиною в 50 мм, используются для крепления минваты и пеноплекса к фасадам из тяжелого бетона, либо полнотелого кирпича.

ДС2 с анкером в 80 мм – оптимальный вариант для фиксации теплоизоляции из минваты в вспененном бетоне, либо пустотелом кирпиче.

Продукция маркировки ДС1, ДС2 и ДС3 с анкерами 100 мм предназначаются для фиксации любых утеплителей – пеноплекса, минваты, в фасадах из материалов, обладающих невысокой плотностью – пенобетона и газобетона.

Среди изделий из термоголовкой наилучшим вариантом являются дюбеля Izo от компании Tech-Krep.

Крепежи Izo могут применяться для крепления теплоизоляции к любым поверхностям – бетону, кирпичу, газосиликату. Izo состоит из двухсегментной распорной части, шапки, анкера, диаметром в 10 мм, и гвоздя из нейлона.

Для фиксации квадратного метра теплоизоляции требуется 5 штук Tech-Krep Izo, при этом, минимальная глубина анкеровки у Izo составляет 40 мм.
к меню ↑

2.2 Особенности монтажа фасадных дюбелей (видео)

uteplimvse.ru
