Крыши с эркером – Яндовая крыша – устройство: как построить четырехскатную кровлю с эркером

Содержание

Двускатная мансардная крыша, основные преимущества

Содержание статьи:

Большая популярность мансард среди владельцев дач и индивидуальных домов привела к тому, что появилось множество разнообразных решений крыш для таких жилищ. В каждой из них есть свои достоинства и недостатки: например, четырехскатная мансардная крыша не только доставляет эстетическое удовольствие, но и способствует максимальной гидро- и теплоизоляции, а односкатная мансардная крыша способствует значительной экономии расходных материалов и финансовых средств. В то же время наиболее оптимальным вариантом, по оценкам экспертов, продолжает оставаться мансарда под двускатной крышей.

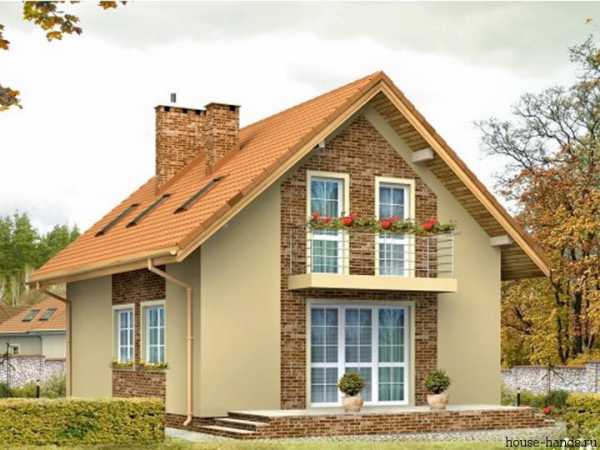

Двускатная мансардная крыша: основные преимущества

2 скатная крыша представляет собой достаточно простую конструкцию, основными элементами которой являются два прямоугольных ската, которые сходятся в коньке.

К безусловным плюсам такого типа кровли можно отнести следующие:

  1. Внешняя привлекательность. Конструкция двускатной мансардной крыши относится к классике архитектуры. С помощью нее дом получает законченный привычный вид, она же придает ему изысканность и стиль.
  2. Наиболее эффективная защита от влаги. Многочисленные исследования различных типов кровли доказали, что именно мансардная крыша с двумя скатами – наиболее оптимальное приспособление для борьбы со снегом и проникновением в живое помещение влаги. Все дело в том, что конструкция двухскатной крыши не предполагает наличия ендов, что позволяет снегу и дождю беспрепятственно стекать с нее на землю.
  3. Выбирая конструкцию мансарды с двухскатной крышей, владелец дома избавляет себя от множества проблем, связанных с подгонкой карнизных свесов и фронтонов. А, например, четырехскатная крыша с мансардой предполагает достаточно серьезную перестройку практически всей верхней части здания (прочитайте также: "Четырехскатная кровля: проектирование и монтаж").
  4. Простота в возведении и эксплуатации. Данная конструкция вполне может быть возведена своими руками без привлечения каких-либо значительных финансовых ресурсов.

Двускатная мансардная крыша своим руками: основные этапы строительства

При возведении двускатной мансардной крыши необходимо придерживаться основных правил техники и безопасности и соблюдать последовательность основных операций. При этом проект мансарды с двускатной крышей должен включать в себя не только основные параметры конструкции, но и количество необходимых материалов, и решения вопроса с гидро- и теплоизоляцией всего дома.

Во-первых, для начала делается гидроизоляционный слой из рубероида или толи, на который последовательно укладываются нижние балки рам. Размер таких балок, которые будут служить опорой для всей конструкции, может быть различен, но наиболее часто встречаются варианты 10 на 10 сантиметров. В том же случае, если разноуровневая крыша устанавливается на деревянное перекрытие, то никаких балок устанавливать не нужно, следует лишь смонтировать мауэрлат. Во-вторых, собственно изготовление крыши дома мансардного типа начинается с того, что к горизонтальным балкам прикрепляют специальные вертикальные стойки. Эти стойки, изготовленные из бруса размером 10 на 10 сантиметров,станут своеобразным каркасом будущей конструкции. Расстояние между ними не должно превышать двух метров, а крепиться они должны с помощью скоб.

В-третьих, следующий этап включает в себя закрепление вертикальности стоек и внешнюю обивку их горбылем. Кроме того, уже в этот момент необходимо начать утепление конструкции с помощью минеральной ваты и фанеры.

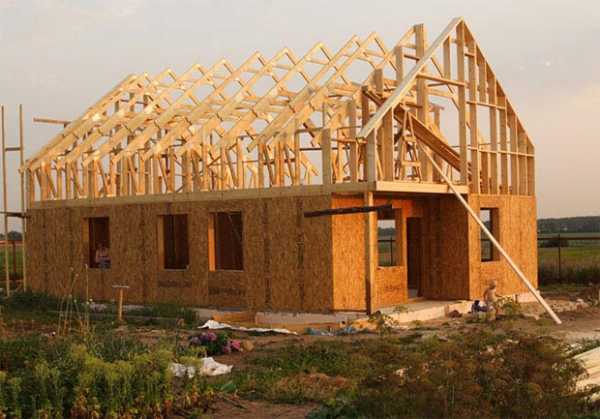

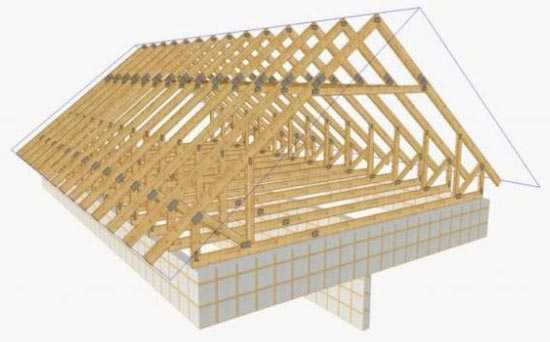

В-пятых, наиболее длительным этапом строительства двускатной мансардной крыши является монтаж стропил. Следует помнить, что для этого подойдут только прямые доски, устанавливать которые следует на расстоянии в 10-12 сантиметров. Начинать следует со стропил, которые находятся у фронтонов здания.

Наконец, в-шестых, двускатная мансардная крыша своими руками, ее строительство, предполагает монтаж специальных кобылок, на которые будет крепиться подол. Эта незатейливая конструкция будет препятствовать тому, что снег зимой может попасть в само помещение мансарды.

Скатная мансардная крыша с эркером: достоинства и недостатки

Еще в XVII веке в нашей стране появилась особая разновидность двускатной кровли – крыша с эклером. Ее главным отличительным признаком от других подобных крыш является достаточно существенное уменьшение ширины свеса, который визуально разворачивается во внешнюю сторону. Достигается это за счет того, что более весомую роль в формировании кровли начинают играть стены.

Скатная мансардная крыша с эркером предполагает наличие специального излома, который делает ее эстетически более привлекательной. Для создания такого излома необходимо две ендовы, которые своими концами упираются в коньковую балку, прикрепить к основанию крайних стропил. Еще одной необходимой операцией является установка карнизов, монтаж которых происходит с внешней стороны балок. Чтобы придать крыше над эркером более радужный вид, можно установить на фронтонах декоративные окошки, а также обшить специальной фанеры те концы балок, которые выступают из здания.

Основным недостатком мансардной крыши с эркером является то, что трудоемкость работ, а значит и их продолжительность значительно увеличиваются. Кроме того, возрастает риск ошибок при сборке, что может привести к нарушению гидроизоляции кровли и необходимости постоянно производить ремонт крыши.

Двускатная мансардная крыша из профлиста: характеристика и конструктивные особенности

Все большей популярностью в последние годы пользуется такой кровельный материал, как профлист. Относительно недорогой и простой в использовании, он применяется как для зданий, где используется четырехскатная мансарда, так и для более распространенных строений с двускатной крышей (читайте также: "Двухскатная мансардная крыша своими руками и ее особенности").

Двускатная мансардная крыша - идеальный вариант для дома, детали на видео:

Наиболее важной частью в создании крыши с кровлей из профлиста является правильная укладка этих листов. Она в свою очередь напрямую зависит от того, какой угол наклона будет выбран. Так, если он не превышает 14 градусов, то нахлест листов профнастила должен быть не менее двух метров, если угол наклона находится в пределах от 14 до 30 градусов – то можно ограничиться полутора метрами нахлеста. При больших углах наклона достаточно будет одного метра нахлеста. Крепление листов производится с помощью специальных саморезов, на шляпках которых имеется неопреновая прокладка.  Читайте также: "Как сделать двухскатную мансардную крышу – пошаговое руководство".

Таким образом, двускатная крыша является в настоящий момент наиболее оптимальным вариантом для домов с мансардами. При выборе конкретной конструкции и каждого из элементов триады «крыша мансарда схема» следует ориентироваться на собственные финансовые возможности и эстетические предпочтения (детальнее: "Схема крыши дома - особенности").

kryshadoma.com

Варианты крыши балкона над эркером + фото. Крыши домов с эркером фото


конструкция различных видов (с эркером, с окнами, с балконом, с кукушкой), фото

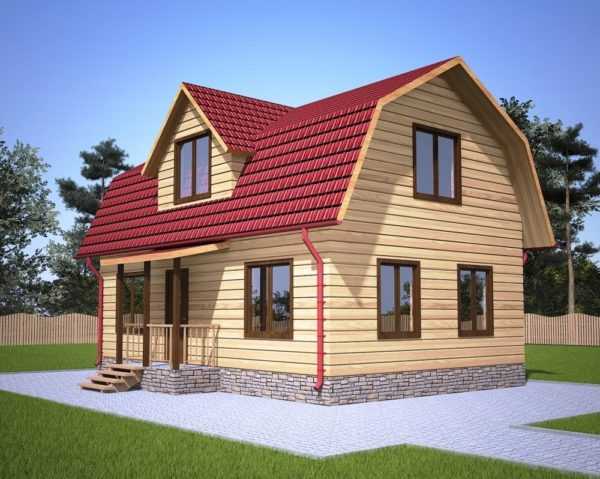

Ломаная крыша представляет собой практичную и эффектную конструкцию, которая придаёт зданию стильный вид. Существуют различные варианты ломаных кровель, каждый из которых обладает своими особенностями и типовыми способами возведения. Всё это обязательно надо учитывать при возведении ломаной крыши своими руками.

Особенности конструкции ломаных крыш

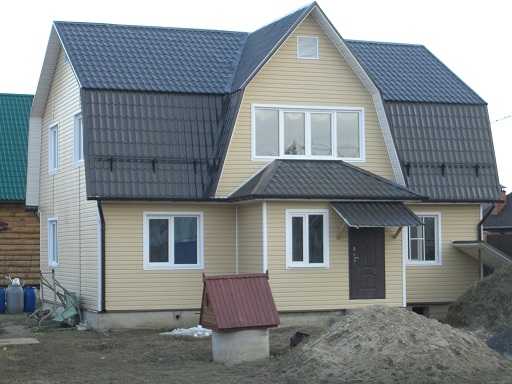

Ломаная крыша получила своё название благодаря конструкции, предполагающей необычную форму и большое количество ломаных линий. При этом в области чердака образуется довольно просторное помещение, идеальное для обустройства мансарды. Таким образом, ломаная крыша является оригинальным украшением, практичным элементом жилого здания и не требует особенно сложного ухода в процессе эксплуатации.

Четырёхскатный вариант ломаной крыши позволяет обустроить просторную мансарду на втором этаже дома

Конструкция ломаной крыши необычна внешне и имеет определённые внутренние особенности. Одно из главных правил обустройства такой кровли заключается в том, что ширина дома должна быть не менее 6 м. Это позволяет создать комфортное мансардное пространство и обеспечить надёжность крыши. Для этой цели наиболее востребованы четырехскатные варианты, имеющие одно верхнее и два боковых дополнительных ребра. В любом случае конструкция ломаного типа включает в себя следующие основные элементы:

Особенность ломаной крыши состоит в наличии перелома двух боковых скатов. Кровля этого типа может иметь и большее количество плоскостей, тогда стропильная система усложняется и образуются дополнительные рёбра в области пересечений соседних скатов. При ширине пролёта более 6 м балки усиления и подстропильные элементы опираются на внутреннюю несущую перегородку. В нижних скатах часто обустраивают оконные проёмы для помещения мансарды.

Окна мансарды обычно располагаются с торца кровли

Ломаная кровля позволяет оборудовать верхний жилой этаж без существенных затрат, необходимых при строительстве полноценного двухэтажного здания. Помимо четырехскатных вариантов существуют и более сложные виды, например, кровля шатровой формы. В любом случае чем больше количество рёбер в области переломов плоскостей, тем сложнее проектирование и расчёт параметров сооружения.

Виды ломаных крыш

Общая форма ломаных крыш предполагает наличие более двух скатов. При этом в конструкции могут присутствовать дополнительные элементы, которые заметно усложняют процесс её возведения. Одним из эффектных вариантов является ломаная крыша с эркером. Подобная конструкция часто имеет 4 ската, а на торцах присутствует выступ для окна.

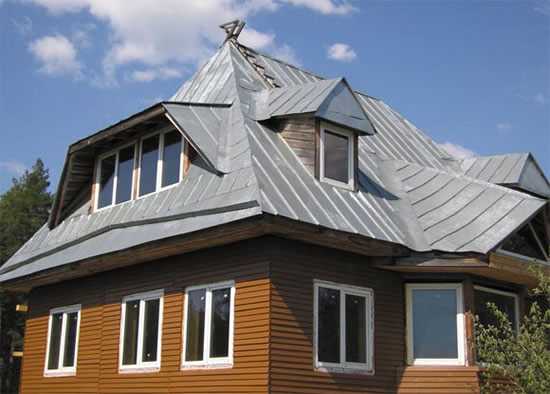

Эркер удачно вписывается в конструкцию ломаной крыши вальмового или двускатного типа

Эркер представляет собой небольшой выступ, обустраиваемый на кровле. В нём может быть установлено окно мансардного помещения. Стропильная система может предусматривать определённые особенности устройства этого элемента, например, усиленный каркас в зоне эркера. Иногда выступ обустраивается и как часть верха стены, а кровле эркерной части придаётся ломаная форма. При этом каркас выступа можно изготовить из того же материала, что и стены основного строения.

В месте, где устраивается эркер, кровля имеет ломаную форму

Ломаная крыша для мансарды может иметь окна. Они обустраиваются с торца кровли или же на поверхности скатов. В первом случае сооружение предполагает подготовку обрешётки фронтонов с проёмами для окон. Во втором варианте в системе стропил подготавливают отверстия для окон, а обустройство кровли проводят с учётом этих областей. Размер окон определяется в зависимости от площади скатов.

Окна в мансарде под ломаной крышей могут находиться на фронтонах или на поверхностях скатов

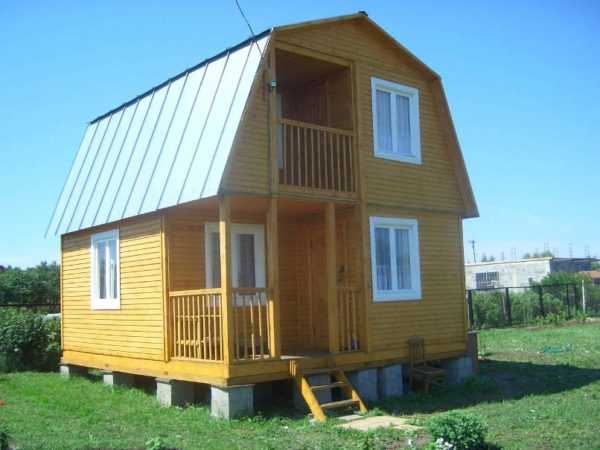

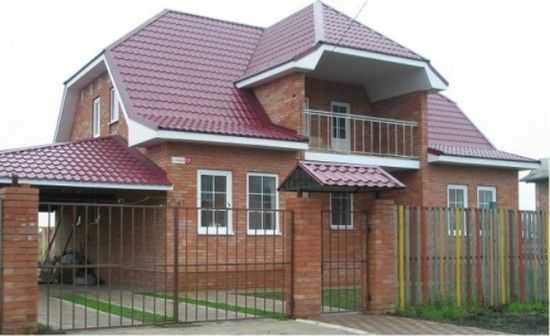

Обустройство ломаной крыши с балконом является популярным вариантом, ведь такая конструкция практична и увеличивает функциональность и комфортабельность мансарды. Чаще всего балкон располагается с торца, потому что смонтировать его на прямой стене проще. При расположении небольшого балкона на скатной части крыши требуется точный расчёт и продуманная конструкция основания. В любом случае нагрузка на стену, являющуюся основой для балкона, увеличивается и требуется применение облегчённых материалов.

Над балконом нужно возвести отдельную часть кровли, форма которой зависит от фантазии застройщика

На вальмовых или ломаных крышах различного типа можно создать кукушку. Эта деталь представляет собой небольшой выступ, в котором монтируется окно. Такой элемент позволяет не делать окна наклонными, а создать проёмы вертикально и защитить их сверху кровельным покрытием. Но возведение кукушки приводит к снижению несущей способности стропильной системы. При этом возрастает риск протечек в области примыкания крыши выступа к основной кровле. Поэтому перед возведением кукушки необходимо подобрать оптимальную форму кровли над выступом и способ её монтажа.

Перед строительством ломаной крыши с кукушкой обязательно разрабатывается проект несущей конструкции кровли

Фотогалерея: варианты ломаных крыш

Основные эта

skalice.ru

Яндовая крыша - устройство: как построить четырехскатную кровлю с эркером

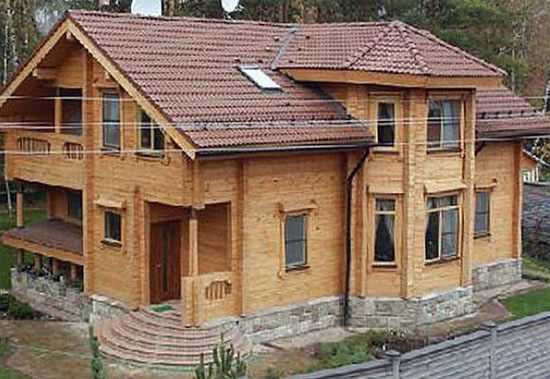

В наше время широкую популярность при возведении частных домов приобрела такая архитектурная конструкция, как эркер. По своему внешнему виду эта форма представляет собой отдельное пространство, которое находится за пределом плоскости фасада. Зачастую свойства эркеров позволяют использовать их как лестничные клетки, иногда – своего рода оранжереи, а порой выполняют функции небольшого жилого помещения, оборудованного как пространство для отдыха.

Задумываясь над тем, как построить эркер, необходимо помнить, что его установка является довольно непростой, а еще большую сложность несет в себе устройство крыши эркера, которую принято называть яндовой. Обычно конструкция этих крыш является вальмовой, но при желании можно смонтировать и двускатную кровлю, особенно если это допускает эркерная форма.

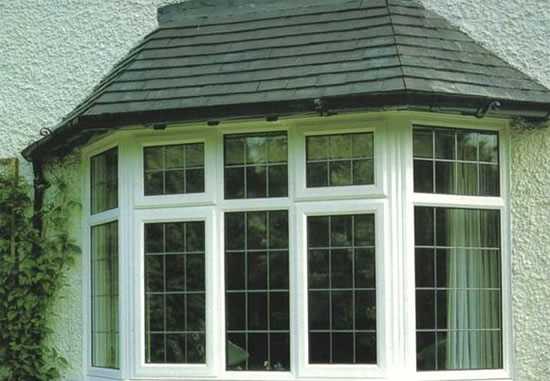

Внешний вид эркера

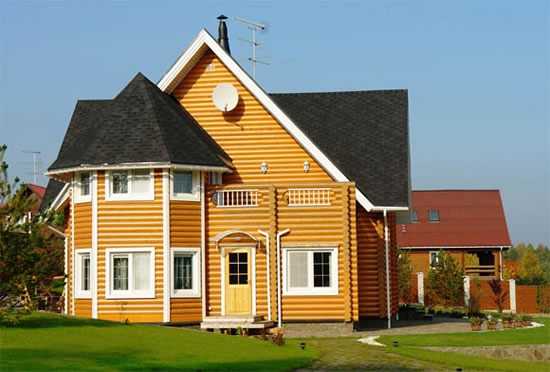

По своему внешнему виду эркеры отчасти напоминают балконные крыши, оборудованные капитальными стенами. Форма таких эркеров может быть самой разной, как полукруглой, так и с множеством граней.

На форму крыши эркера обычно влияет уже имеющаяся конструкция.

Так, эркерные крыши бывают:

  • многощипцовыми;
  • полукруглыми;
  • вальмовыми, имеющими сложную систему;
  • декоративными, оснащенными различными элементами, например, башенками.

Обычно эркер принято застеклять по панорамному принципу, что сделать весьма непросто, но конечный результат работы будет гарантировать привлекательный внешний вид. Это существенным образом улучшит показатель освещенности внутри помещения, а также придаст всей конструкции легкость.

Как уже говорилось, решая, как построить эркер, важно тщательно продумать устройство крыши, поскольку сложность будет заключаться не только в ее форме, но и в установке дополнительных кровельных элементов – ендов и коньков. Крайне важно, чтобы проектированием яндовой крыши, а в особенности ее сложных вариантов, таких как четырехскатная крыша с эркером, занимался профессионал, поскольку этот этап является очень важным и ответственным, и от правильности его выполнения может зависеть дальнейшая эксплуатация всей системы.

Подготовительные работы по устройству яндовой крыши

Основная цель этого этапа работы – проектирование. Смонтировать эркер можно непосредственно во время строительства или пристроить его позднее, а затем нужно приступить к выбору категории крыши и материала для ее покрытия. Только после этого следует заниматься работами по изготовлению эркерного каркаса и возведению крыши.

Начальный этап монтажных работ заключается в установке особого армировочного пояса, в функции которого входит:

  • создание прочной опоры для всех до исключения балок, поддерживающих систему стропил;
  • осуществление разгрузки оконных перемычек, так как кирпичная кладка дополнительно усиливается армировочным поясом.

Основу такого армопояса составляет бетонный раствор, который усилен сеткой из металла. Подъем уровня эркерных стен над стенами дома при этом будет возмещаться меньшей толщиной балок под стропилами.

Материалы для устройства яндовой крыши

Обустраивая такой объект, как яндовая крыша, следует тщательным образом подготовить все материалы, необходимые в процессе строительства.

К ним относятся:

  • балки и доски из дерева, требуемые для изготовления системы стропил и подстропильной системы, а также обрешетки под покрытие кровли;
  • материала гидроизоляции, чаще всего представленный ПВХ мембранами или другими материалами;
  • крепежные элементы – саморезы, шурупы, гвозди и шпильки для кровли;
  • вязальная проволока;
  • особые пластины, выполненные из оцинкованного металла.

Кровельным покрытием может стать любой материал. Кровля может быть выполнена из металлопрофильных листов, но оптимальным вариантом станет применение керамической или мягкой битумной черепицы. Не стоит забывать и об элементах кровельного декора, в районе которых должен лежать такой материал, который будет соответствовать общему стилю сооружения.

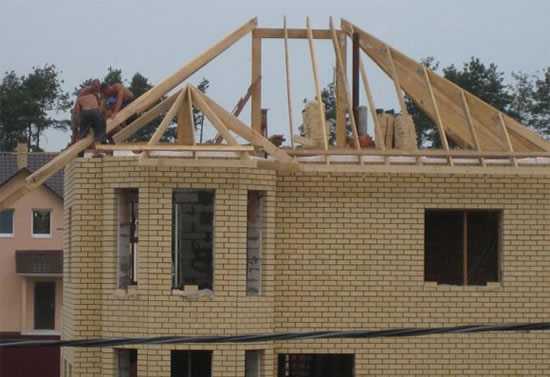

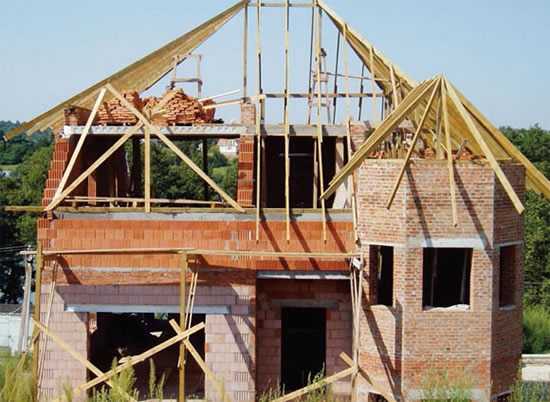

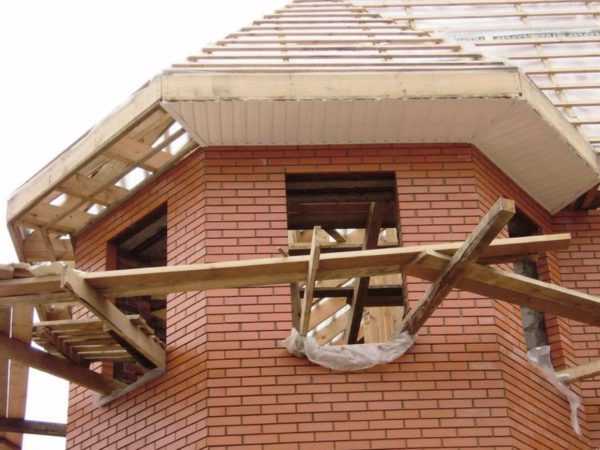

Система стропил яндовой крыши

Дальнейшие работы по устройству яндовой крыши заключаются в изготовлении системы стропил и подстропильных балок. Материалом для этого служат обрезные доски и деревянные балки, скрепленные друг с другом при помощи саморезов и шурупов. Устраивать подстропильные балки нужно так, чтобы часть длины оставалась в запасе, а все лишние части можно обрезать уже после окончания установки.

Перед установкой крыши необходимо определиться с углом ее наклона, но при этом также крайне важно точно соблюсти все пропорции сооружения, иначе эркер будет выглядеть как минимум некрасиво.

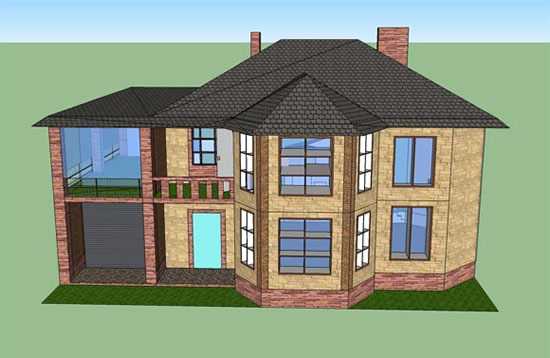

Очень часто специалистами применяется технология трехмерного моделирования для того, чтобы наглядно представить будущий проект. При отсутствии опыта работы с такой программой можно просто выполнить на бумаге объемный чертеж. Во время работ рекомендуется придерживаться какого-то одного стиля, иначе помещение эркера будет неэстетично выделяться на фоне всего сооружения и потенциально может испортить всю его внешнюю красоту.

Изготовление кровельных стропил следует выполнять только на земле, а уже затем поднимать их на крышу и крепить к коньку саморезами и особыми пластинами на основе цинка, которые способны дополнительно укрепить стропильную систему. Фиксируются эти пластины особой прокатной машиной, но за неимением таковой можно воспользоваться и стандартным молотком, с помощью которого можно глубоко забить пластины в дерево.

Готовую систему стропил, образующую форму треугольника, следует прикрепить к балкам, расположенным под стропилами, что поможет придать всей конструкции большую надежность.

Монтаж обрешетки для яндовой крыши

Прежде чем начать устройство обрешетки, стропильную систему следует оснастить пленкой гидроизоляции. Ее ни в коем случае не нужно натягивать, поскольку от этого она может просто лопнуть, лишив всю систему гидроизоляции как таковой. Гораздо правильнее будет закрепить ее даже с некоторым провисом для того, чтобы при любых изменениях температур ее целостность и положительные свойства остались незатронутыми.

После этого следует приспать к монтажу обрешетку, которая выполняется из обработанной антисептиком обрезной доски. Более того, обработке должна подвергнуться и вся деревянная система стропил, что поможет защитить ее от вредного воздействия насекомых. Укладывать обрешетку нужно поперек стропильных ног, а шаг укладки должен соответствовать типу применяемого материала для кровли. Некоторые кровельные покрытия требуют устройства сплошной обрешетки, поэтому в данном случае сырьем будет выступать уже не обрезная доска, а ОСП плиты и устойчивую к влаге фанеру определенной толщины.

Безусловно, на устройство крыши во многом влияет используемый кровельный материал, поскольку для каждого покрытия характерна своя технология укладки, а также применение тех или иных материалов (паро-, термоизоляция и т.п.). Важно не забывать, что покрытие для кровли должно гармонично вписываться в общий стиль постройки и не должно каким-либо образом выделяться.

Так, можно сделать вывод, что яндовую крышу вполне можно смонтировать и самостоятельно, а при возникновении трудностей всегда можно обратиться за помощью к Интернету, где многочисленные строительные сайты предоставляют подробную информацию по установке такой кровли с детальными фото и видео всего процесса ее устройства.
