Как сделать люк в подвал дома своими руками с амортизаторами и без: Пошаговая инструкция +Фото
Подвал под полом в доме хотел бы иметь каждый. О плюсах можно рассказывать долго. Во-первых, это и дополнительное помещение, имеющее практически неизменную температуру и влажность в течении всего года, независимо от сезона. Позволяющее использовать себя в качестве овощехранилища, как склад мастерскую и т.п.
И в связи с этим важно оборудовать вход в подвал эстетичным и надежным люком.
Требования к люку
1. Удобство открывания и закрывания;
2. Презентабельный вид;
3. Надежность.
Удобство открывания
Очень важно чтоб при открытии люк открывался без сверх усилий, а при закрытии крышка люка не падала со всей силы стараясь отбить какую не будь конечность, а закрывалась плавно. Также не менее важна надежная фиксация крышки люка. Возможность быть закрытым, а еще хуже — получить крышкой по голове, никого не обрадует.
Презентабельный вид
Эстетичный и презентабельный вид — наиважнейшее требование. Никому не хочется портить вид прихожей или кухни. Отсюда желание замаскировать или, на крайний случай, сделать его внешне привлекательным.
Надежность
Самое важное требование. Его в большей степени нужно относить к фурнитуре. Надежные шарниры, амортизаторы, запорная арматура будут определять надежность и долговечность конструкции.
Существует несколько типов люков
1. Самый простой и дешевый вариант — это съемный люк. Крышка выполняется в виде отдельного элемента: она просто поднимается и кладется недалеко от проема.
2. Распашной выполняется по типу двери только в полу. Имеет две или больше петель с одной стороны, ручку и замок — с другой.
3. Раздвижной:
Чаще всего для изготовления люков используют дерево либо метал (сталь, реже алюминий), либо комбинируют. Для различных покрытии используют различные типы крышек. Например, для покрытия кафельной плиткой, используют, так называемые, наливные крышки. Это крышка в виде короба, в который заливается стяжка и сверху клеится плитка. Также на такую крышку можно укладывать ламинат. Получается скрытый люк — увидеть его очень сложно.
Недостатком данного исполнения является масса люка, которая может достигать десятков килограмм. Для облегчения, на такой люк устанавливают газовый амортизатор открывания и закрывания. Требуется надежный крепеж массивные петли и основательное крепление в проем что ведет к удорожанию.
К плюсам можно отнести надежность и основательность конструкции. Из-за массы она не болтается и не скрипит при ходьбе по ней. Требуется и основательное крепление в проем. Механизм фиксации крышки в данной конструкции просто жизненно необходим. Ручку как правило делают съемной, можно использовать обычный рым-болт. Для герметизации применяют различные уплотнительные материалы.
Изготовление люка подвала своими руками
Люк для подвала можно выполнить и своими руками, например, деревянный. Для рамы используют бруски 100 х 50 мм или толще в зависимости от нагрузки. Крышку же изготавливают из досок 30-40 мм сверху на доски наклеивается ГВЛ по верх которого укладывается напольное покрытие. При необходимости установки скрытого люка необходимо его опустить на толщину напольного покрытия. Петли для этого потребуются врезные. Также своими руками можно изготовить люк и из металла.
Из материалов понадобится:
- Металлический уголок либо квадратная труба
- Лист металла толщиной не более 5мм
- Саморезы и резиновый уплотнитель
Необходимое оборудование:
- Сварочный аппарат
- Болгарка
- Шуруповерт либо электрическая дрель
- Рулетка
Сперва собирается каркас из уголков или квадратной трубы после чего делают крышку. Крышку можно изготовить как из металла, так и из дерева. Если конструкция получается тяжелой то необходима установка газовых амортизаторов. Для тех, кто хочет ограничить доступ в подвал посторонних рекомендуем установить электропривод. В действие электропривод приводится подачей сигнала на открытие и закрытие с пульта.
В заключение хотелось бы дать несколько советов
Для поддержания постоянной температуры и влажности, лучше устанавливать утепленную крышку распашного типа.
- Для облегчения попадания в подвал, оснащать люки надежной фурнитурой, подъемными механизмами, фиксаторами положения.
- Желательно использовать в качестве материала алюминий (отсутствие ржавчины, относительно небольшой вес).
- Минимальный размер люка должен быть 750 х 750 мм, для комфортного спуска и подъема с ношей.
9 лучших строительных и мебельных магазинов!
- Parket-sale.ru- Огромный ассортимент ламината, паркета, линолеума, ковролина и сопутствующих материалов!
- Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
- homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
- Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
- Qpstol.ru – “Купистол” стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
- Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
- Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.”
- Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.
Как сделать крышку для погреба в доме
Занимаясь обустройством собственного загородного дома, любой хозяин старается в обязательном порядке выделить в нем место, где можно было бы хранить консервацию, запасы продуктов и ненужные вещи. Естественно, идеально для таких целей подходит погреб, который располагаться может в подполье самого дома, под кухней, коридором, в гараже и даже отдельно на улице. Если его будут использовать исключительно для хозяйственных потребностей, то придется обязательно герметизировать. Намного удобнее, когда находится он в самом доме, хотя многие могут подумать, что выглядеть это будет неэстетично. Но если знать, как сделать крышку для погреба в доме скрытого типа, то никто даже и не заметит, что он находится под ногами. Собственно, в данной статье мы этому и научимся, а также познакомимся поближе с основными технологиями создания таких устройств.
Каким требованиям должны отвечать скрытые крышки для погреба?
Безусловно, человеку, у которого в частном доме или на даче есть подвал, несказанно повезло, ведь такое подсобное помещение не только позволяет хранить продукты, но и расширяет полезную площадь, обеспечивает сухое, теплое напольное покрытие на первом этаже.
Важно! Единственный минус – увеличение финансовых затрат на строительство дома. Во многих случаях стоимость оборудования подвала составляет четвертую часть от общей суммы, которую приходится тратить на дом. Но если часть работ сделать своими руками, то можно неплохо сэкономить.
Строительство погреба подразумевает обустройство встроенного или отдельного входа. То есть, закрываться он может с помощью обыкновенной двери или люка на полу. В жилых домах, как правило, устанавливается скрытая крышка погреба своими руками. Но рекомендуется все предварительно продумать, чтобы сделать все самому, потому как конструкции такого типа должны соответствовать следующим требованиям:
- Размеры крышки определяются в соответствии с габаритами помещения и основным предназначением подвала. Минимум 75 на 75 см.
- Лучше расположить люк подальше от стены, чтобы он мог свободно распахиваться без помех. Также важно проследить, чтобы в открытом состоянии он не задевал ничего вокруг.
- Подвал должен оснащаться удобным и простым механизмом открывания.
- Если выбранная дверь весит больше 10 кг, то желательно обустроить люк электрическим приводом.
- Размер люка должен соответствовать шахте подвала, а все стыки заделанные герметично.
- Необходимо позаботиться и том, чтобы опоры, расположенные по периметру люка, были максимально надежными — в течение дня по ней будут постоянно ходить, и вес всех жителей дома она должна выдерживать.

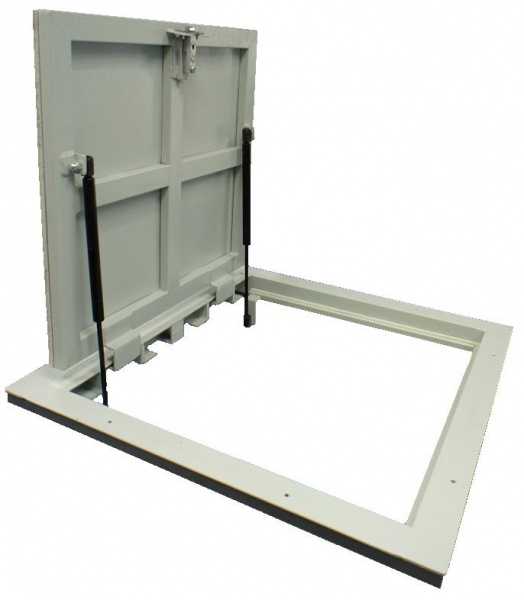

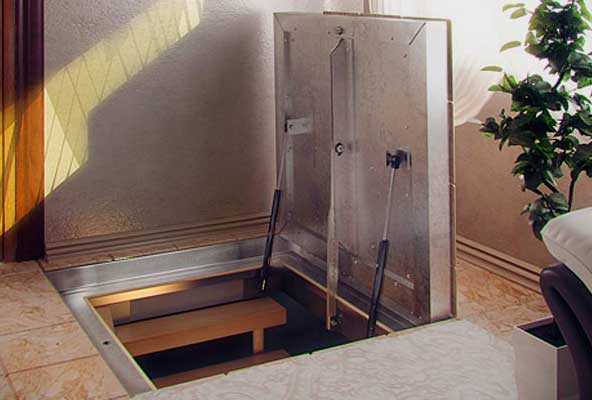

- Желательно напольный люк оборудовать газлифтом, особенно, если в доме есть дети и животные, чтобы постоянно не переживать о фиксации устройства, которое бы ограничивало им доступ в погреб.
- Крышку можно сделать из любого материала, главное — чтобы она соответствовала уже имеющейся или только предполагаемой отделке напольного покрытия.
к содержанию ↑

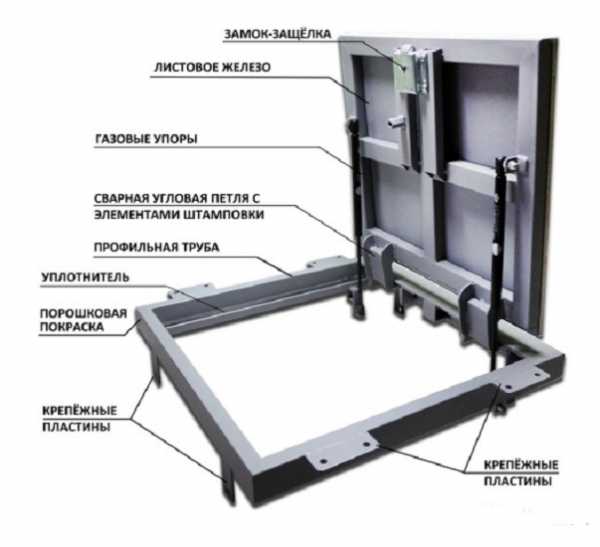

Особенности монтажа и эксплуатации всех разновидностей готовых изделий
Конечно же, намного проще купить уже готовую крышку, а потом самостоятельно ее установить. Рынок предлагает нам много вариантов изделий по типу и размеру. Если среди них не получится найти подходящего варианта под плитку, линолеум или ламинат, то придется сделать крышку на погреб своими руками.
В зависимости от способа открывания, двери для подвала делятся на три типа:
- Распашные. Производятся они по той же технологии, что и входные двери. С одной стороны ставятся защелка или замок, а с другой — 2-4 петли.
- Съемные. В плане монтажа их считают самыми легкими и дешевыми. Дверь является обособленным элементом, просто сверху накладывается на уже готовый проем.

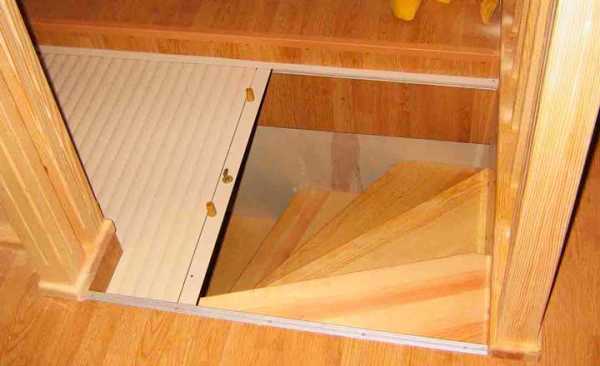

- Раздвижные. Откатные люки чаще используют при обустройстве погребов на улице.

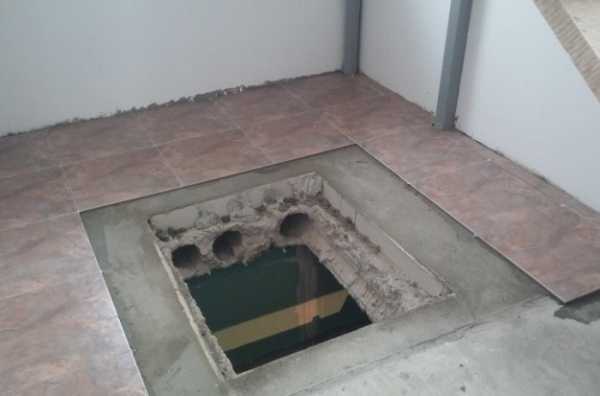

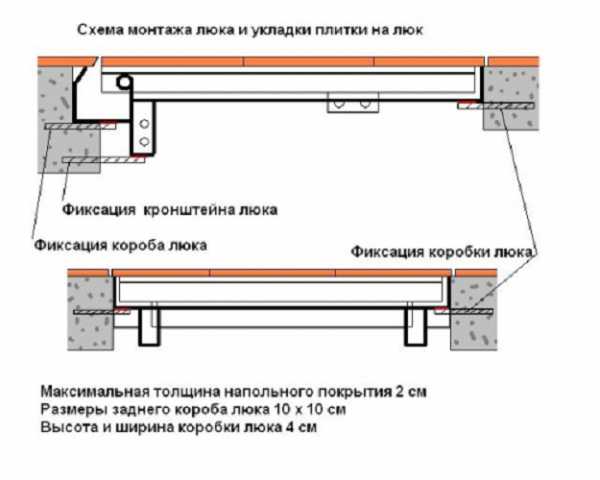

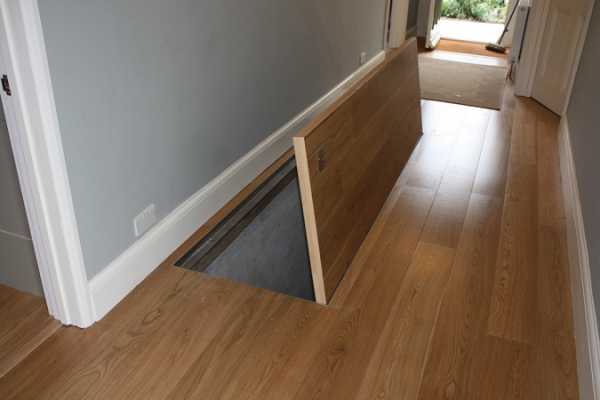

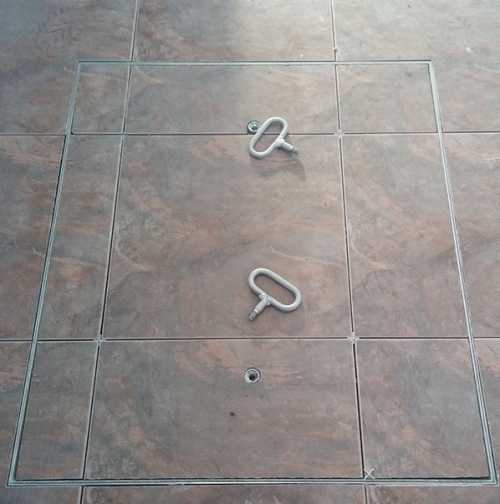

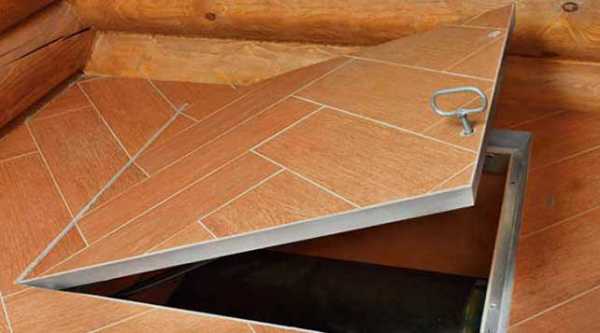

В тех случаях, когда полы выложены ламинатом или плиткой, лучше отдавать предпочтение скрытым наполняемым стальным или алюминиевым конструкциям. Проще говоря, это неглубокие емкости прямоугольной формы. Сразу после монтажа рама заполняется бетонным раствором и облицовывается после полного высыхания.
Важно! Бетонные люки весят достаточно много, поэтому для них следует использовать самые прочные крепежи и массивные петли. Если грамотно спроектировать стальную конструкцию, то она с легкостью выдержит вес до одной тонны.
Из каких материалов лучше делать крышки для погреба?
В принципе, использоваться может как металлическая, так и деревянная крышка погреба в доме. Своими руками изготовить реально и то, и другое изделие. В этом вопросе главное — соблюсти баланс между прочностью и весом конструкции.
Сделать их самостоятельно несложно:
- Деревянные люки делают из досок толщиной 2,5 мм, а сверху отделывают фанерой. Затем при помощи поперечных реек соединяют доски, образуя, тем самым, целостное полотно.
Важно! Чтобы такая дверь прослужила как можно дольше, ее сверху обрабатывают олифой.

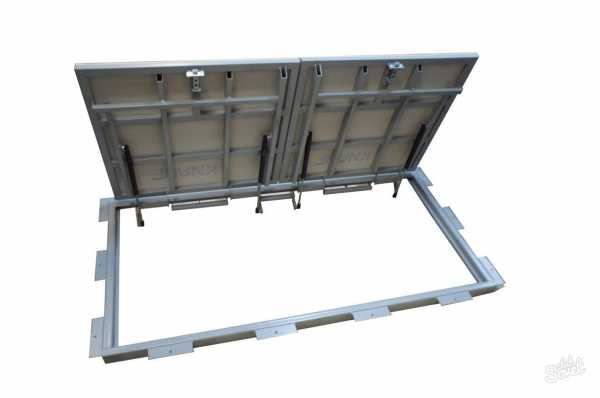

- Металлические крышки делают из стальных листов толщиной 3-4 мм. Чтобы утеплить конструкцию, применяют вспененный пенополистирол или пенопласт.
Важно! Немаловажным моментов является и правильный подбор петель, ручки. Лучше не выбирать для этого обычные дверные ручки, возвышающиеся над уровнем пола, поскольку они доставляют неудобства при ходьбе. Идеальный вариант – откидные ручки, которые легко поднимаются и опускаются.
Естественно, не обойтись при обустройстве распашных крышек без петель. Они бывают обычными, как на входных дверях, и автомобильными. Устанавливая петли самостоятельно, учесть следует такие нюансы:
- Использовать лучше изделия, оснащенные пружинами, чтобы обеспечить беспрепятственное открытие тяжелых конструкций.
- Автомобильные петли фиксируют люки в открытом положении, исключая вероятность случайного захлопывания дверцы.
- Обычные петли не подходят для стальных или алюминиевых крышек, поэтому лучше в таких случаях использовать газовые амортизаторы.
Важно! Скрытые люки оснащать необходимо врезными петлями. Если же навесные модели облицевать сверху плиткой или ламинатом, то в процессе эксплуатации их ремонт уже станет невозможным.

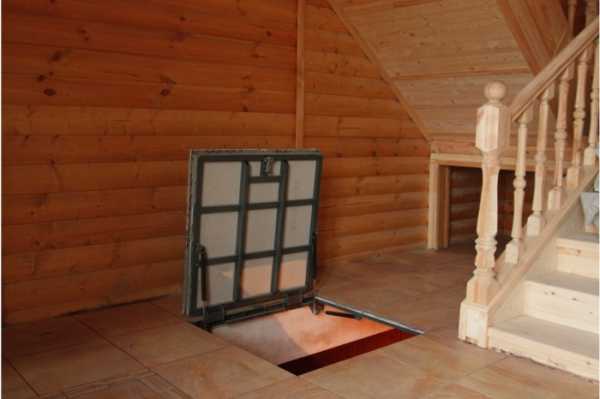

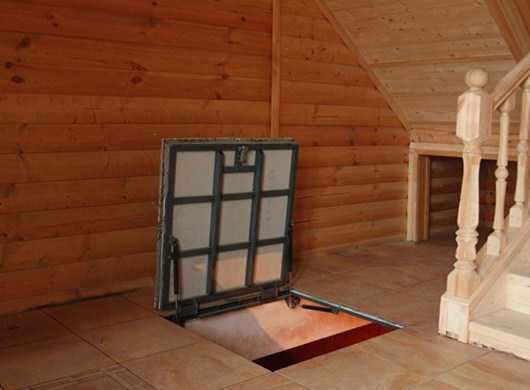

Как сделать металлическую крышку для скрытого люка?
У вас в доме есть скрытый ревизионный люк в погреб? Как сделать крышку для него своими руками — мы рассмотрим далее. Чтобы ее изготовить, потребуются такие инструменты и материалы:
- Стальные листы толщиной 1 мм и 3-4 мм.
- Металлический уголок – 4-5 см.
- Дверные петли.
- Материал для теплоизоляции.
- Болгарка.
- Резиновый утеплитель.
- Грунтовка для обработки металлической поверхности.
- Шлифовальная машина.
- Электроды и сварочный аппарат.
- Электродрель.
- Шуруповерт.
- Саморезы.
Создается такая крышка погреба своими руками в несколько этапов:
- Первый этап – подготовительные работы и утепление люка. Сначала вырезается лист из стали 3-4 мм необходимого размера. Уголок приваривается по периметру листа с внутренней стороны. Затем привариваются ребра жесткости, которые делят площадь люка на четыре равных сектора. Утеплитель размещается между перемычками. Тонкая листовая сталь прикладывается с тыльной стороны крышки, фиксируется к уголкам с помощью саморезов.
- Второй этап – установка рамы проема подвала. В соответствии с размерами основного отверстия раскраивается стальной уголок. Из уголков варится четырехугольная рама. Затем она крепится анкерами к бетону. Ее торцы отделываются уплотнителем.
- Третий этап – монтаж дверцы. К металлической раме привариваются армированные петли. К крышке крепятся ответные элементы. Далее происходит установка газовых доводчиков и фиксируется дверь. Стальные детали покрываются олифой.
к содержанию ↑

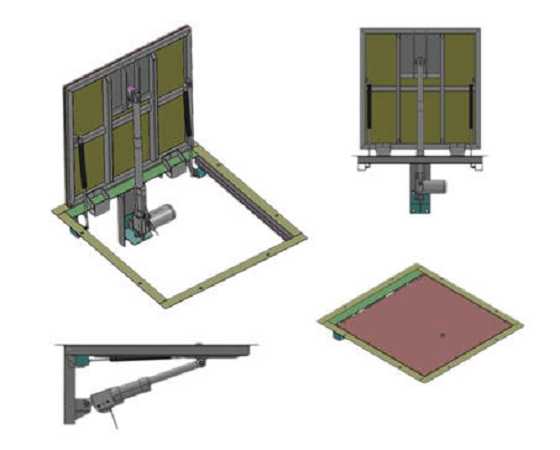

Для того чтобы защитить погреб от проникновения третьих лиц и облегчить подъем тяжелой двери, рекомендуется оборудовать люк автоматикой. Проще всего в таком случае соорудить откидной механизм. Изготовить его можно при помощи таких материалов и инвентаря:
- Дюралевая труба.
- Электрический мотор.
- Стальной лист.
- Стальные стержни.
- Сварочный аппарат.
- Болгарка.
- Переключатель на три позиции.
- Источник тока.
Устанавливается механизм на уже готовую откидную крышку, при этом люк должен открываться под углом не менее 90 градусов. Принцип действия довольно прост:
- Сигнал с дистанционного пульта поступает на электрический мотор, тем самым запуская работу вала.
- Затем стержень поднимается на 80 градусов, и оборудование фиксирует крышку в открытом состоянии.
- Через пульт управления импульс подается от второго тумблера и запускается обратная тяга на электромоторе.
- Стержень снова опускается и тянет дверцу за собой.

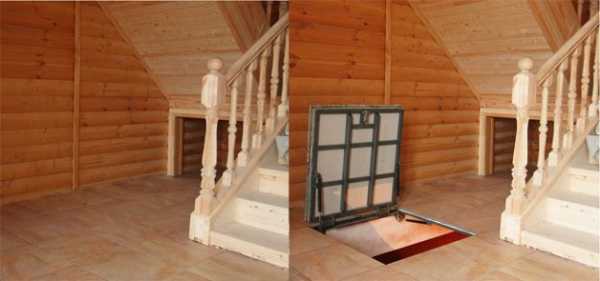

Скрытые люки невероятно практичны и считаются идеальным вариантом при обустройстве подвальных входов. Главное — чтобы подъемный механизм и крышка были удобными и безопасными в эксплуатации. Сделать люк можно и самостоятельно, без помощи профессионалов и привлечения дорогостоящей техники.
xn--e1akmbiab6b.xn--p1ai
Как сделать люк в погреб своими руками с петлями и амортизатором

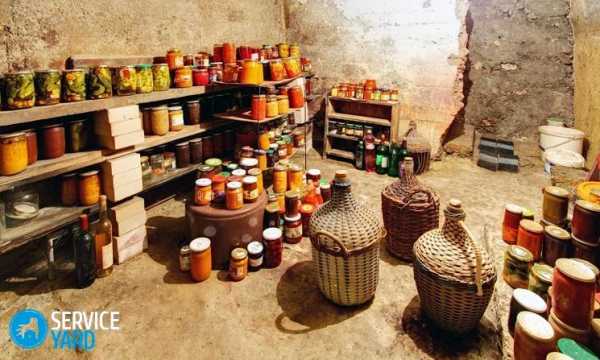

В каждом частном доме имеется подвальное помещение, где хранятся овощи, фрукты и различные домашние заготовки.
Правильное обустройство погреба всегда будет сохранять необходимый температурный и влажностный режим. Вход в данное хранилище в основном расположен в полу кухни или коридора.
При установке этого элемента важно не допустить потерю тепла и сохранить целостность интерьера. Поэтому многих владельцев домов интересует вопрос, как сделать люк в погреб своими руками.
При устройстве входа в подвальное помещение следует уделить большое внимание выбору места под конструкцию, особенностям устройства и его размерам, форме, крепежным элементам и ручке.
Определение места для входа
При выборе данного участка следует учитывать, чтобы открытая дверца не преграждала проход в доме. Место возле лаза должно быть всегда свободным, поэтому это нужно предусмотреть при планировке.
Свободная площадь вокруг отверстия должна иметь размеры около двух метров.
Мебельные предметы располагать возле входа в погреб не рекомендуется, так как образующаяся влага будет проявляться на деревянной поверхности и приведет к порче мебели.
Также выбранное место должно хорошо освещаться, чтобы не создавать опасностей для домочадцев.
Лучшим вариантом будет, когда вход в подвальное хранилище находится рядом со стеной.
В таком случае открытая дверца не помешает при проходе, а лестницу, возможно, зафиксировать к стене. Такое обустройство входа будет практичным и удобным.

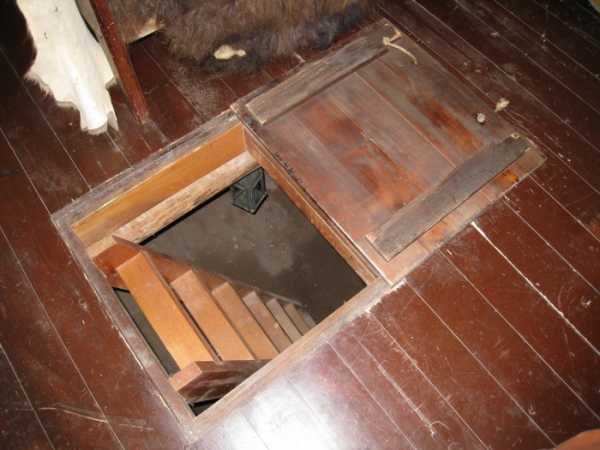

Особенности люка и подходящий размер
При изготовлении крышки для входа в погреб следует придерживаться следующих требований:
- Эстетическое оформление и сочетание с напольным покрытием;
- Надежность и прочность конструкции при нагрузке, оказываемой сверху;
- Обеспечение полной защиты от попадания влажности и посторонних запахов;
- Простота в эксплуатации.
Размер конструкции должен не создавать проблем и затруднений при проходе в подвальное помещение.
Оптимальными параметрами для взрослого человека среднего телосложения является проем 75*75 см.
Форма для погреба

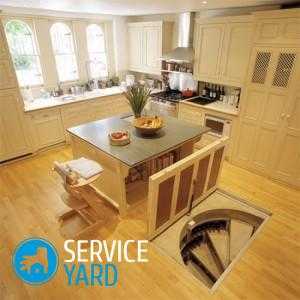

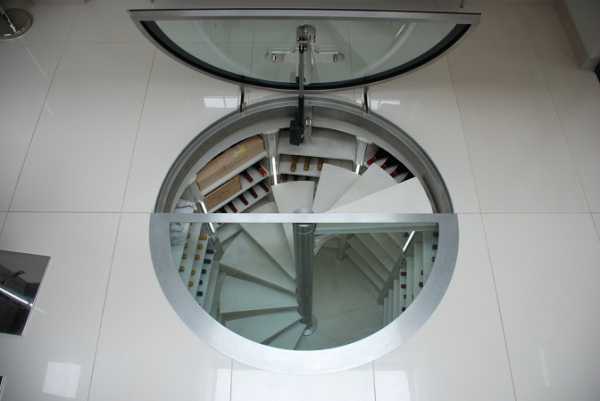

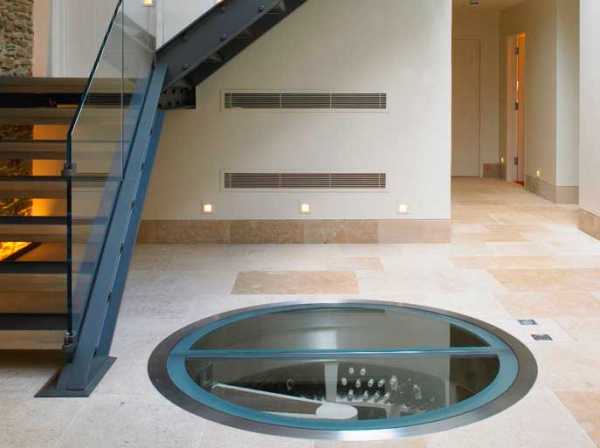

Изделия круглой формы или с округлыми краями в основном используется для наружных входов. Для подвального помещения чаще применяется квадратная форма, которая придает элементу максимальную жесткость.
Под такую конфигурацию легче подбирать отделочный материал и располагать крепежные детали можно в любом порядке.
Также существуют люки прямоугольной формы, которые дают возможность установить крышку вдоль стены, обеспечивая удобный спуск в погреб.
Рекомендуем посмотреть видео по теме:
Помимо этого подъем и опускание различного груза с таким люком создает больше свободного пространства и не ограничивает движения.

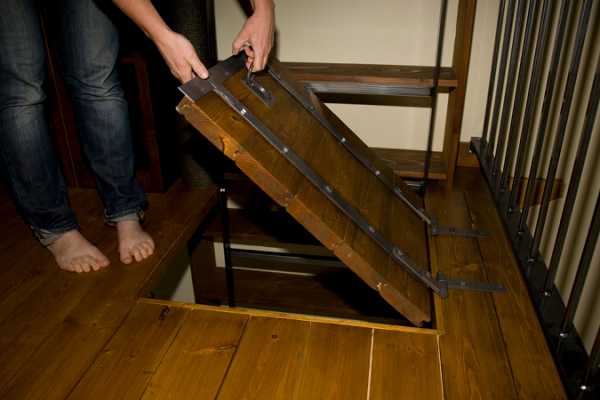

Крепежные петли и ручка

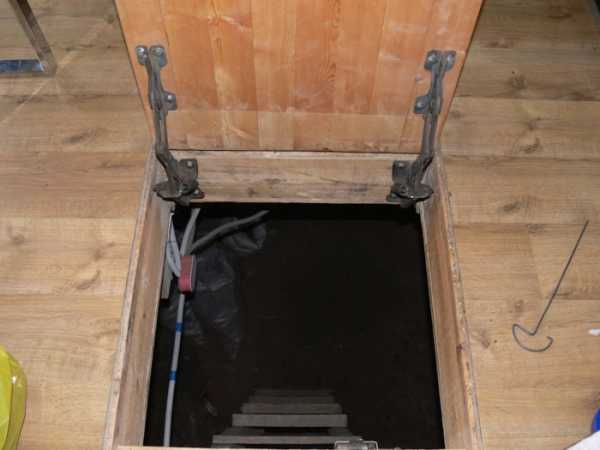

Для крепления крышки к входному отверстию можно использовать дверные петли, но если конструкция изготовлена из древесины.
Есть также недостаток такого крепежа это проседание со временем и при монтаже элемента образуется выступающая часть над уровнем пола.

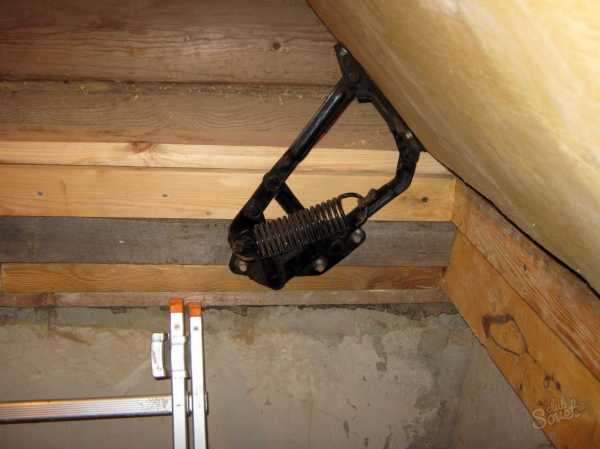

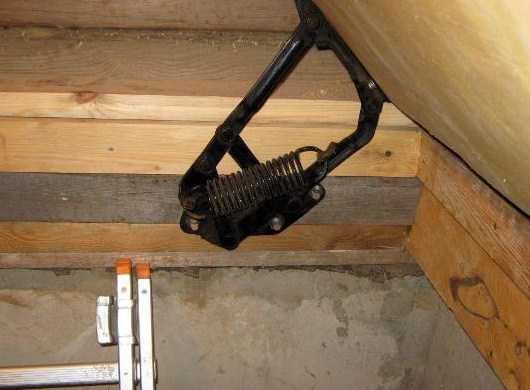

Лучшим вариантом крепления будут петли с пружиной, которые обеспечат плавное открывание и закрывание. Их можно изготовить самостоятельно или на заказ.

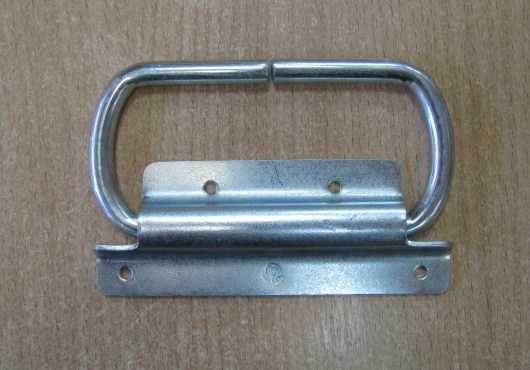

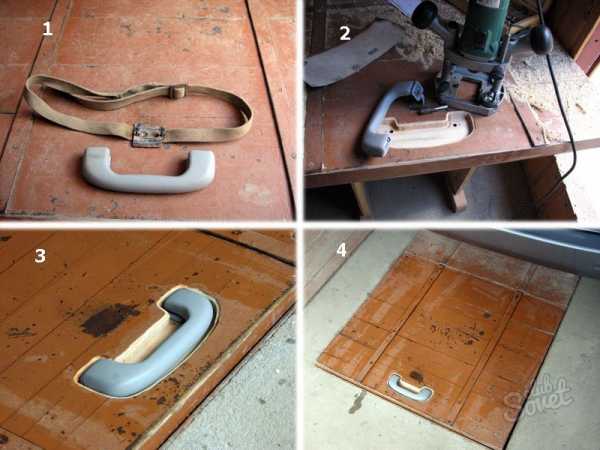

Для открытия входа понадобится ручка, которая должна выполнять функциональное назначение, но немаловажным моментом является удобство и безопасность эксплуатации.
Если данная деталь для открывания будет выступать из поверхности люка, то создаст массу неудобств и опасных ситуаций проживающим в доме.
Будет лучше, чтобы ручку можно было легко снять и при необходимости вставить.

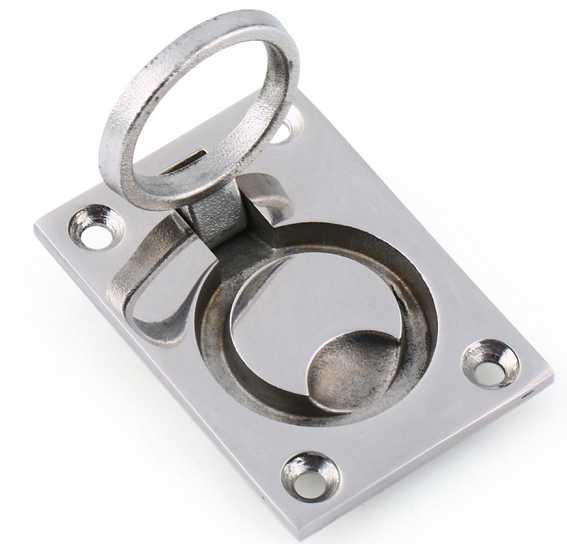

Для открывания конструкции можно приобрести врезную ручку из металла, которая откидывается и складывается под уровень люка или изготовить на заказ специальный болт с кольцом.

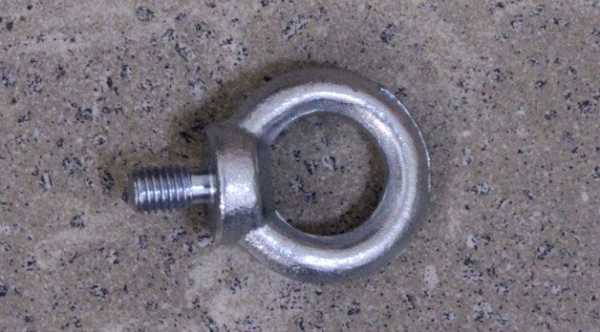

Для использования болта понадобиться на внутренней стороне крышки закрепить гайку с заглушкой сверху, а при необходимости болт с кольцом вставляется и открывается люк.

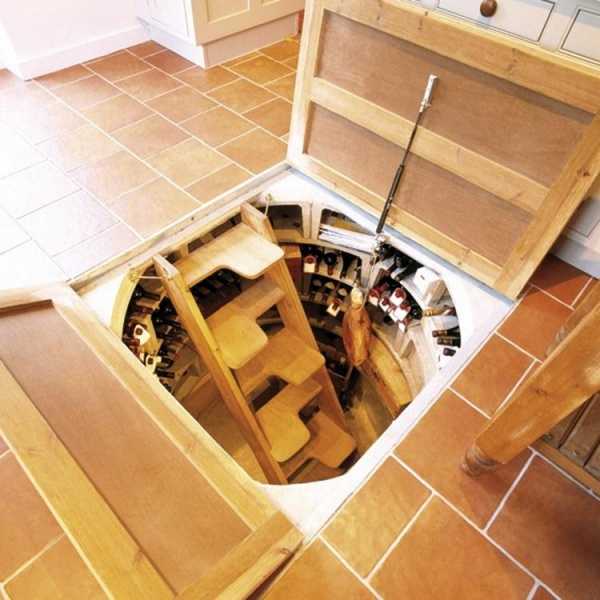

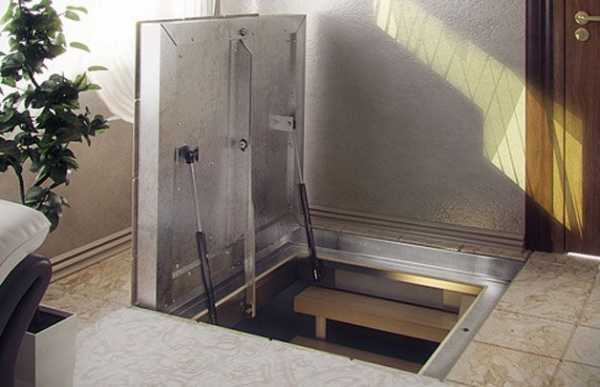

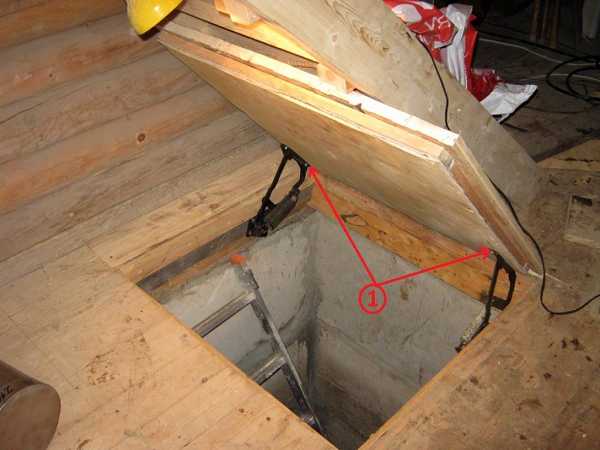

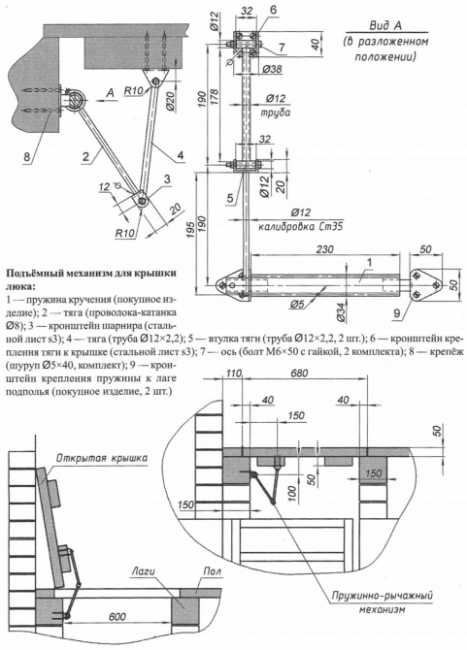

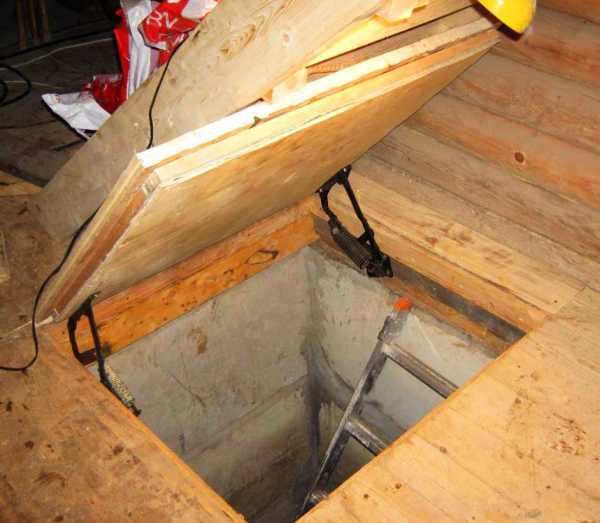

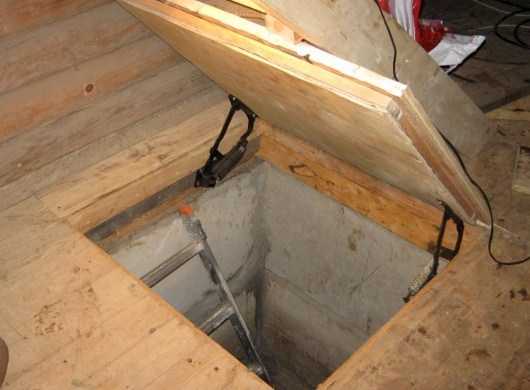

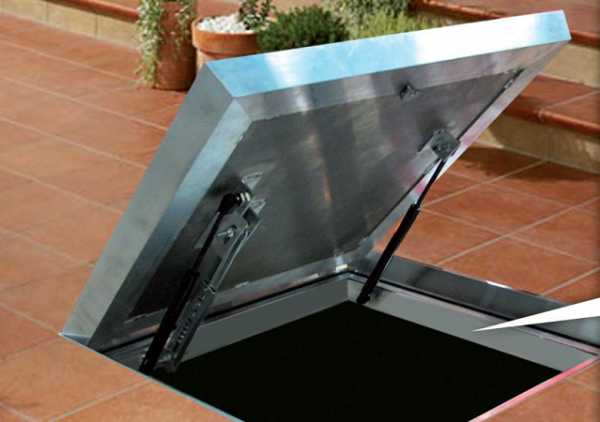

Плавное открытие крышки можно обустроить с помощью установленных амортизаторов, подобранных по предусмотренной нагрузке.
Определив месторасположение и все составляющие данного изделия можно приступать к непосредственному монтажу конструкции.
Наиболее распространенным материалом, используемым при изготовлении дверцы для входа в погреб является дерево и металл.

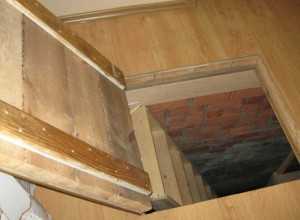

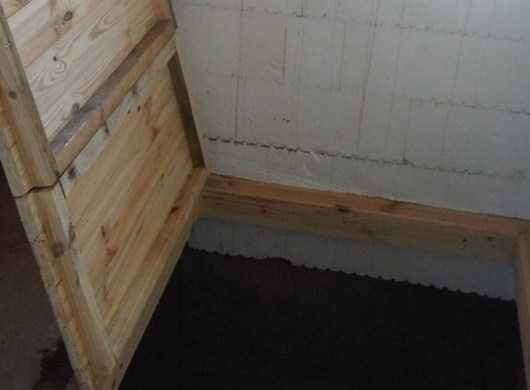

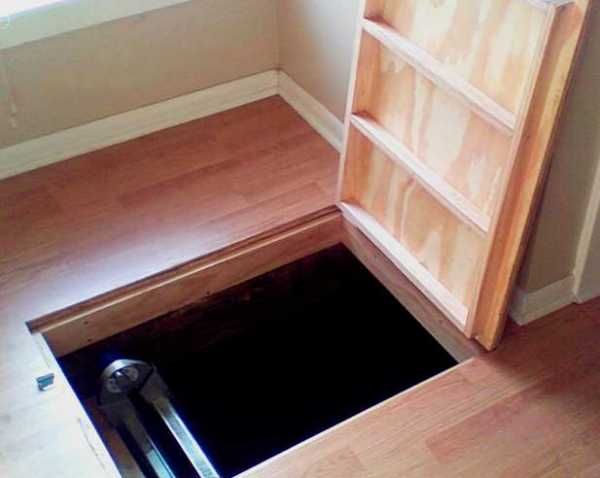

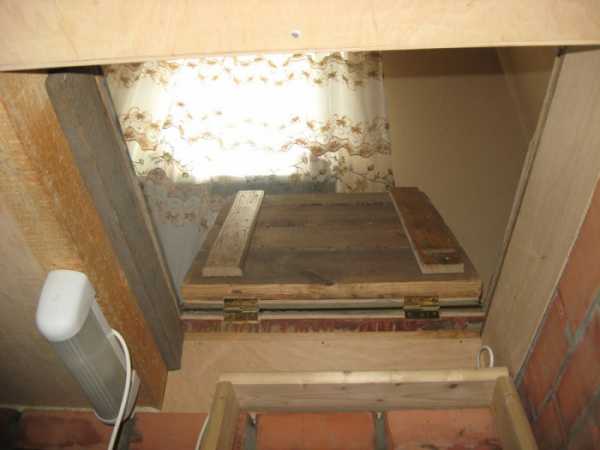

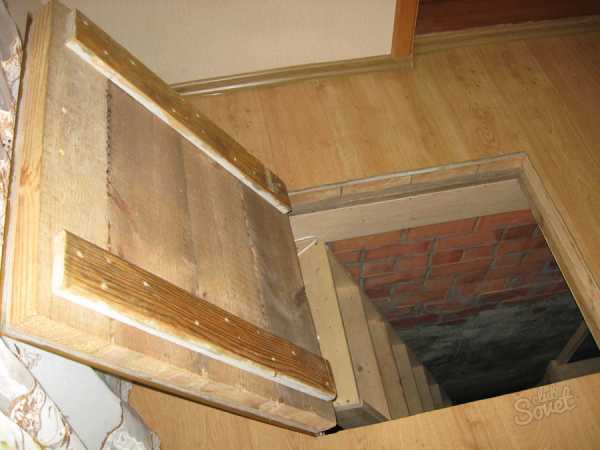

Деревянный люк
Для того чтобы сделать люк в погреб своими руками понадобятся такие материалы и инструменты:
- Деревянные доски для верхнего покрытия;
- Рейки для обрешетки и брус для каркаса;
- Олифа;
- Фанера;
- Гвозди, шурупы;
- Теплоизоляционный материал;
- Петли, ручка и амортизатор.
К инструментарию относят:
- Ручная пила;
- Отвертки;
- Молоток;
- Малярная кисточка.
При параметрах входного отверстия 75*75 см размер крышки должен быть немного меньше, что обеспечит плотное прилегание к полу.
Промежуток между полом и дверкой входа допускается не больше 4 или 5 мм.

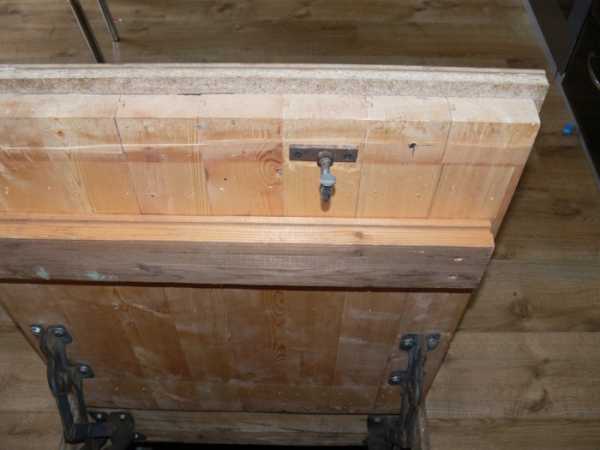

Вначале со стороны погреба к черновой деревянной основе крепятся четыре бруса, на которые будет укладываться крышка.
Затем проводится раскрой досок для верхнего покрытия и фанеры по выбранному размеру, но отнимая один сантиметр.
Этот зазор между крышкой и полом нужен для предотвращения возможных изменений под воздействием перепада температуры. После делают распиловку реек для внутренней обрешетки с таким же размером, как верхние доски и фанера.
Когда подготовлены все деревянные элементы, следует провести их обработку олифой для защиты от воздействия влаги и появления плесени.
Высота погребной крышки должна иметь такой же размер, как у чистового и чернового пола. Поэтому люк изготавливается из нескольких прослоек, состоящий из фанеры, закрепленной на рейки.
Вторым слоем служит утеплитель, защищающий от проникновения воздуха, и последний слоем является финишное покрытие из досок.
При выборе древесного стройматериала следует отдавать предпочтение тому материалу, который по ширине и толщине совпадает с половой доской.
Также крепление верхнего покрытия крышки необходимо осуществлять параллельно доски, уложенной на полу.
Данная деревянная конструкция для входа в погреб получается не тяжелой, поэтому можно использовать обыкновенные петли, но для удобного открывания рекомендуется установить амортизаторы.
Завершающим этапом является крепление складной ручки на поверхность крышки.

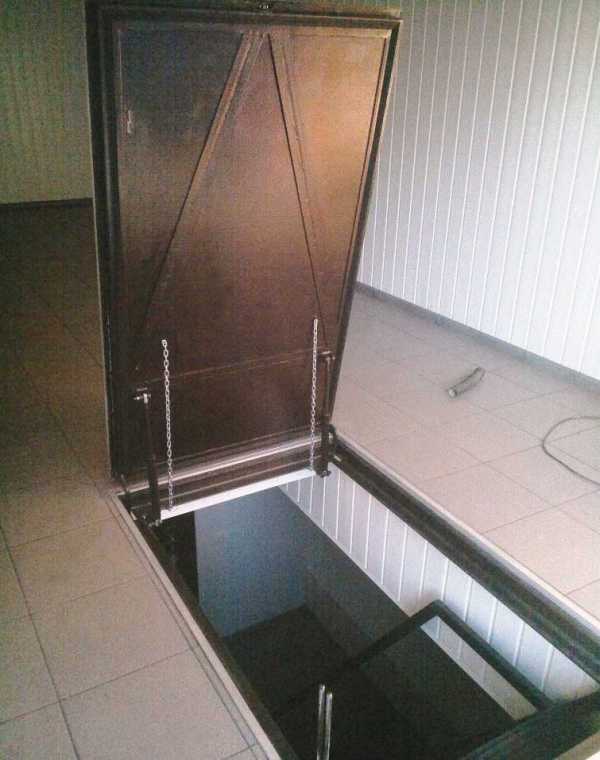

Из металла
Металлические изделия считаются более прочными и надежными, чем изготовленные из дерева. Однако соорудить такую конструкцию гораздо сложнее.
Чтобы изготовить потребуется следующий инструментарий:
- Болгарка с диском по металлу;
- Оборудование для сварки;
- Дрель с насадками;
- Измерительная лента;
- Строительный нож.
Также понадобиться материал:
- Стальной лист с толщиной 3 и 1 мм;
- Металлический уголок;
- Крепежные петли;
- Амортизатор;
- Анкеры;
- Теплоизоляционный материал;
- Резиновые прокладки;
- Грунтовочная смесь.
Чтобы сделать крышку для входного проема необходимо вырезать из стального материала лист требуемых размеров.
Затем по всему периметру с внутренней стороны приваривается уголок. Также металлический уголок используется для создания ребер жесткости на поверхности стального листа, тем самым разделяя конструкцию на четыре секции.
В полученные пустоты закладывается утеплитель с шириной не больше, чем уголок.
Затем поверх теплоизоляции внахлест укладывается листовая сталь толщиной 1 мм и загибается при помощи деревянного молотка. После покрытие фиксируется к уголкам саморезами по металлу.

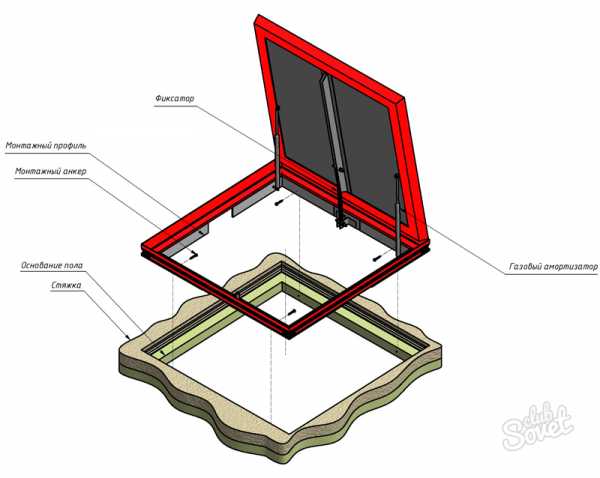

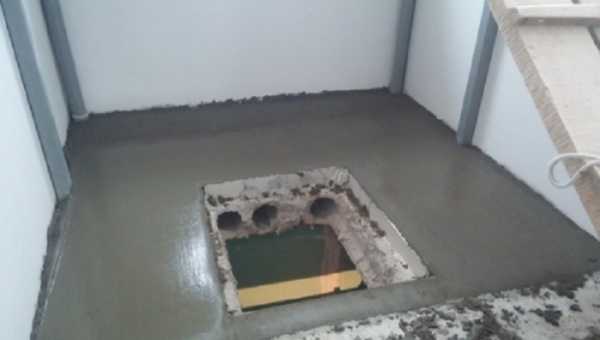

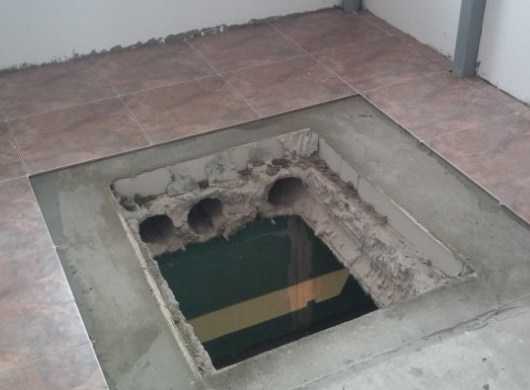

Следующим шагом будет установка рамки входа в подвальное помещение. Чтобы изготовить данный элемент потребуется уголок порезать на отрезки по необходимым размерам.
После полученные фрагменты свариваются и фиксируются к бетонному покрытию анкерами. Одна из сторон основы служит опорой для металлической крышки.
На выступающую часть рамки закрепляется резиновая прокладка, которая предотвращает потери тепла, и защищает покрытие от повреждений и трения.
Для крепления крышки к стальной рамке применяются армированные петли, способные выдержать вес этого изделия.

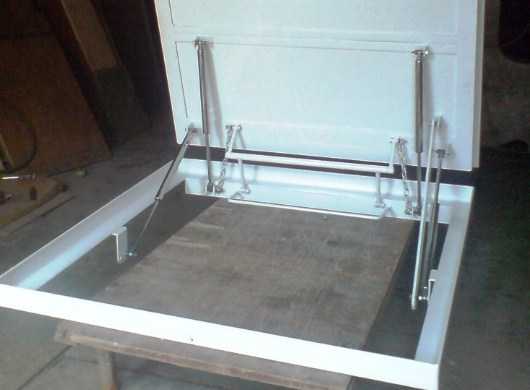

Также для легкого открывания устанавливается амортизатор. Ручка для открывания дверцы приваривается к верхнему покрытию.
После окончания крепежных работ все металлические детали покрываются олифой, чтобы предотвратить появление коррозии.
Видео по теме:
Ознакомившись с особенностями монтажа и видами изготавливаемой конструкции, уже будет не сложно разобраться в том, как сделать люк в погреб своими руками.
domunit.ru

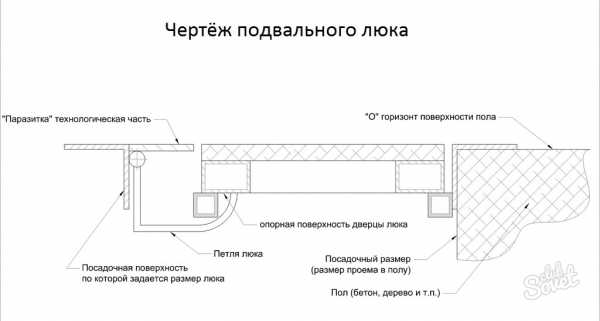

Как сделать люк в подвал. Технология изготовления подвального люка
Процесс изготовления подвального люка разделяется на несколько этапов: выбор материала, продумывание конструкции, приобретение недостающих деталей и реализация проекта.
1
При разработке самодельного люка в подвал учитываются основные моменты:- Удобное месторасположение лаза в подполье;
- Минимальные размеры внутреннего проема 750х750 мм;
- Сочетание в конструкции умеренного веса и достаточной прочности;
- Герметичность и теплоизоляция покрываемой площади;
- Размещение верхней плоскости люка заподлицо с полом;
- Привлекательная внешняя отделка.
Дополнительно конструкцию можно оснастить функцией плавного закрытия/открытия и фиксирующим устройством.
2
Люк в деревянном полу логично сделать из досок толщиной 30–50 мм и листа фанеры. Пиломатериал нарезается по размерам, строгается и пропитывается до сборки олифой или антисептиком.Порядок изготовления крышки из древесины:
- Сооружается опорная рама, прикрепляемая к черновому настилу;
- Половые доски нарезаются по размерам, оставляя зазор 4–5 мм по периметру крышки;
- Заготовки соединяются поперечными брусками;
- Прибиваются продольные рейки вдоль краев щита;
- Внутрь обрешетки закладывается минеральная вата;
- Утеплитель закрывается фанерным листом;
- Отделывается верх люка материалом, из которого изготовлен пол в помещении;
- Крышка устанавливается на петли, прикручивается ручка.
3
Для изготовления подвального люка из металла потребуются инструменты:Необходимые материалы:
- Сталь листовая толщиной 3–4 и 0,5–1 мм;
- Уголок со стороной 40–50 мм;
- Пенопласт;
- Уплотнитель резиновый;
- Саморезы;
- Грунтовка.
Работа начинается с промера лаза и составления чертежа.
4
Заготовки нарезаются болгаркой самостоятельно, если в хозяйстве есть подходящий материал. В противном случае на металлобазе заказываются детали согласно определенным размерам. Стальной лист должен немного перекрывать габариты лаза, уголки размещаются на расстоянии 5–10 мм от края. Посередине добавляются 1–2 ребра жесткости. Отрезанные заготовки свариваются без пропусков, собранная крышка зачищается от ржавчины и грунтуется. Во внутренние ячейки закладывается пенопласт, который спрячется под тонким листом железа. Готовый люк монтируется с помощью анкеров, после чего приклеивается уплотнитель.5
Сделать у подвального люка плавный ход и фиксацию в открытом положении можно двумя способами:- С помощью пружинных петель от автомобильного капота – подходящий вариант для деревянной и легкой металлической крышки;
- Используя газовые амортизаторы – выпускаются различной мощности для люков любой массы и размеров.
Параметры доводчиков рассчитываются исходя из веса конструкции, а точки крепления размечаются так, чтобы полностью разгруженный амортизатор открывал крышку на угол в 90°.
6
Ручка на крышке выполняется потайной или складывающейся. Продаются специфические устройства, имеющие углубленную чашу и врезаемые в плоскость люка. Другой вариант – съемная ручка, позволяющая предотвратить случайное открытие люка детьми.На видео рассматривается процесс сооружения складывающейся крышки для подвала.
sovetclub.ru

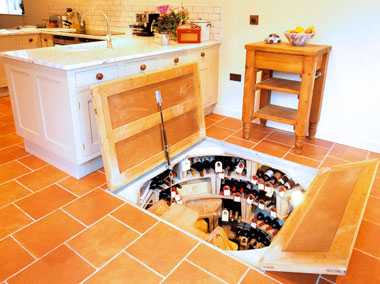

Напольные люки в подвал
Еще недавно большая часть подвальных помещений планировалась таким образом, чтобы вход в подвал под домом находился за пределами жилой зоны помещения. Сегодня, с появлением новых материалов, стало возможным сделать люк в подвал практически герметичным и малозаметным, а значит, устройство подвального помещения стало проще и дешевле, и главное – пользоваться подземельем стало в разы удобнее благодаря тому, что сделать это можно не выходя из дома.

Конструкция люка в подвал
В устройстве напольного люка нет ничего необычного, от аналогичных складских или гаражных конструкций он отличается только внешней отделкой и качеством пригонки деталей. Но все же в ходе планирования домашнего люка в подвал своими руками, перед началом работ необходимо продумать несколько основных деталей:
- Определить место расположения люка;
- Рассчитать размеры напольного проема;
- Выбрать надежную конструкцию петель и газовых упоров;
- Подобрать способ крепления декоративной отделки на внешней поверхности в унисон с напольным покрытием в комнате.
Чаще всего при обустройстве входа в подвальное помещение используют так называемый люк лифт, в конструкции которого крышка открывается электроприводом или руками. Подобная схема компоновки и крепления крышки зарекомендовала себя, как наиболее удобная и надежная:

Кроме одностворчатой схемы, существуют распашные двустворчатые и раздвижные люки, но подобные решения для домашних напольных систем оказались менее удобными. Поэтому такие напольные люки в подвал используются только в тех случаях, когда требуется построить вход в подвальное помещение увеличенных размеров.
Важно! Кроме того, каркас люка должен иметь как минимум запас прочности и жесткости, аналогичный характеристикам пола.
Если этого не сделать, со временем крышка люка просядет относительно уровня напольного покрытия, это место станет сборщиком грязи и помехой для нормального пользования помещением. Кроме того, для отдельных видов напольного покрытия высокая жесткость крышки напольного люка является главным условием для укладки облицовки.
Отделка напольного люка в подвал под плитку своими руками
Схема обустройства напольного люка практически не отличается от покрытий из ламината или паркета. Чтобы выложить наружную поверхность крышки керамической плиткой, необходимо, чтобы основание под укладку имело такие же характеристики, как и остальной пол. Кроме того, горизонтальный уровень крышки в закрытом состоянии должен совпадать с горизонтом бетонной стяжки пола.

Каркас крышки и привалочная рама напольного люка изготавливаются из прочного стального уголка. Нижняя часть заваривается стальным листом, а внутри каркаса крышки вваривается стальная арматура.
В процессе бетонирования стальная рама устанавливается на закладных элементах на входе в подвал. После укладки плитки на пол крышка люка устанавливается на петли и заливается бетонной смесью по уровню так, чтобы после усадки раствора можно было уложить облицовку точно по размеру и рисунку напольного покрытия.

Конструкция люка получается тяжелой, поэтому на раме устанавливаются газовые упоры, а по контуру укладывается уплотнение из вспененного полипропилена или мягкой резины.

Варианты обустройства напольного люка в доме
В первую очередь напольный люк должен быть удобен для пользования. При открытии крышки входа в погреб створка не должна оставаться в нейтральном, неуравновешенном положении. Если напольный люк не оборудован газовыми упорами, вероятность падения крышки и травмирования возрастает на порядок.
Месторасположение напольного люка в доме
Место для установки входа в подвал или погреб выбирается, исходя из конструкции и ориентации подвального помещения под домом. Наиболее удобным считается ход по ступенчатой лестнице из двух маршей.

В этом случае попасть в подвал можно без особых проблем даже пожилым людям или с тяжелой ношей в руках. При такой компоновке люк изготавливается вытянутой прямоугольной формы и выносится под стену, например, в помещение прихожей или кухни. Такую компоновку напольного люка можно считать идеальной:
- Вход в подвал получается максимальных размеров, что очень важно при загрузке- выгрузке продуктов в ящиках или коробках;
- Так как место врезки крышки в напольное покрытие смещено под стену, люк в закрытом и открытом положении абсолютно не мешает нормально ходить и пользоваться прихожей;
- Такая конструкция не ослабляет прочности несущих балок — лаг под деревянным полом. Размещение входа и напольного люка в центре деревянного пола всегда требует установки короба или поперечных отрезков из бруса, чтобы предотвратить опрокидывание лаг.
Для небольшого подвала или погреба, построенного под кафельным полом кухни или столовой для хранения скоропортящихся продуктов, вина, фруктов, лучше всего подойдет лестница винтом и круглый прозрачный люк, как на фото.

Для деревянного пола или имеющего ламинатное покрытие напольный люк всегда делается невидимым, то есть в тон расцветке и рисунку всего пола.

В деревянном дубовом полу на даче или загородном доме напольный люк можно сделать нарочито грубоватым, сбитым из доски и скрепленным классическими коваными петлями из черного металла. Разумеется, что из-за такого устройства крышка должна располагаться подальше от проходных частей комнаты и дома.
Фурнитура для напольного люка
Наиболее важным и нагруженным элементом входа в подвал являются петли, на которых навешивается люк. Когда вы наступаете на крышку, половина нагрузки приходится именно на петельный подвес.
Для обычных по размерам и толщине крышек, закрывающих вход в подвал, будет достаточно обычных дверных петель, но ставить их нужно таким образом, чтобы петельные оси оставались утопленными в «тело» крышки.
Для тяжелых и толстых конструкций рекомендуют использовать багажные навесы от легкового автомобиля. Такое устройство подвеса напольного люка в корне меняет траекторию движения крышки. Открытие и закрытие происходит очень плавно и точно по месту посадки на раме.

Вторым по важности элементом можно назвать подъемный электропривод. Чтобы понять важность и пользу от использования электрического подъемника, достаточно хотя бы один раз спуститься в подвал через широкий лаз с массивной крышкой и постараться закрыть люк одной рукой. Мало того что делать это, стоя на лестнице, неудобно и тяжело, крышка может в самый неподходящий момент травмировать человека.
Для детей и пожилых граждан поднять тяжелую створку иногда становится непосильной задачей, поэтому установка электропривода станет очень полезным и нужным делом. Саму конструкцию можно сделать своими руками или купить в готовом виде.
Совет! Чтобы не оказаться пленником подвала из-за сломавшегося подъемника, приобретайте систему с ручной разблокировкой привода, позволяющую открыть створку люка руками.
В большинстве случаев для люка приходится устанавливать ручку или петлю, с помощью которой крышку можно безопасно поднять в рабочее положение. Чаще всего используют ручку-ключ или складную металлическую петлю. Такие устройства очень надежны и неприхотливы в работе, в отличие от красивых замковых механизмов, подобных тому, что приведено на фото.

Заключение
Конструкция люка должна быть максимально простой и прочной. Ежедневно десятки раз на крышку будут наступать, ронять предметы, в замок и щели будет попадать пыль и мусор. Если люк и лаз в погреб установлены на кухне, то не исключено попадание моющих средств и воды. Все это говорит о том, что, даже если вы не пользуетесь входом в подвал, все равно периодически крышку люка придется открывать, чистить, смазывать, и время от времени ремонтировать. Только тогда напольная система прослужит несколько десятков лет.
bouw.ru
Люк в подвал с амортизаторами
Чтобы не испортить интерьер дома, стоит задуматься о том, как сделать стильный и удобный вход в подвал. В частности, одним из наиболее удобных и современных решений является выбор люка в подвал с амортизаторами.
Особенности конструкции люка
Напольный люк представляет собой очень важную часть дома, так как от его продуманности зависит безопасность всех жильцов и домашних животных. При строительстве нужно уделить внимание тому, чтобы люк получился прочным, безопасным и комфортным в использовании. Кроме того, необходимо учитывать такой фактор, как грузоподъёмность. Обычно люки делают из таких материалов, как сталь и алюминий. Это означает, что в снаряжённом состоянии створка люка будет иметь достаточно большой вес.
Для того чтобы сделать подвал герметичным, люки дополнительно оборудуют уплотнителями из резины или силикона. Когда створка будет закрыта, внутрь не сможет проникнуть пыль или влага, которые являются губительными для урожая. Это актуально и для тех, кто использует подвал в качестве места для коммуникационных систем. В этом случае уплотнители не выпустят наружу неприятные подвальные запахи.
Качественные люки под напольное покрытие (в частности, под плитку) не должны иметь выступающих деталей, поэтому их обычно оборудуют съёмной ручкой. Для этого на крышке имеется специальное отверстие с болтом. Этот болт легко выкручивается, и отверстие используется для установки ручки.

Вкручивающаяся ручка.
Для стандартного люка достаточно одной ручки. Более увесистые конструкции снабжаются несколькими – обычно двумя или четырьмя. Их располагают по диагонали или по углам крышки.
Легко открывать и закрывать даже тяжелый напольный люк позволяет конструкция на газовых амортизаторах. С помощью них крышку сможет открыть один человек без какой-либо дополнительной помощи. Плюс такого решения заключается в том, что оно позволяет избежать монтажа отверстий под ручку. Люк будет открываться с помощью вакуумного подъёмника, а его створка будет полностью сливаться с полом и станет почти незаметной.
Технические требования
Для того чтобы крышка, закрывающая вход в подвал, была безопасной и долговечной, соблюдайте следующие требования.
- Используйте прочные материалы, которые исключат риск обрушения при повышении нагрузки.
- Сделайте удобный механизм для открывания и закрывания люка.
- Оснастите конструкцию надёжной системой креплений.
При необходимости в раму люка можно заложить утеплитель, но даже в этом случае нельзя забывать о том, что она должна быть прочной и жёсткой.
Если рама заливается бетоном, то нужно рассчитать и учесть его вес. Это поможет принять верное решение при выборе подходящего подъёмного механизма. Иногда вес всего устройства может достигать 90 кг. Самостоятельно открыть такую крышку практически невозможно, поэтому нужно установить подъёмный механизм с амортизаторами.

При установке люка в жилом помещении, главным требованием является его безопасность.
Подготовка к монтажу
Ключевое значение в работе над люком играет финишное напольное покрытие. Можно установить люк под линолеум, дерево или плитку.
Решение об установке невидимого напольного люка под плитку или иное покрытие должно приниматься заранее, то есть до начала основных ремонтных работ. Такой подход позволяет спланировать удобное место для будущего люка и подобрать подходящий материал (ту же плитку).
Тип конструкции
После того как вы определитесь с тем, где будет расположен люк, следует выбрать тип его конструкции. Чаще всего используются следующие конструкции люка:
- распашная;
- нажимная — требуется, когда есть препятствия для полного открытия крышки
- сдвижная — выбирается, если невозможно поворотное открытие створки;
- усиленная — необходима при высокой нагрузке и снабжается амортизаторами;
- двухдверная — используется, когда ширина изделия превышает 75 см.
Несмотря на то, какую конструкцию вы выберете, учитывайте, что всегда должна быть возможность открыть крышку перпендикулярно. Если это будет невозможным, использование люка станет крайне неудобным.
Выбор материала
Люки под плитку могут быть изготовлены из алюминия, нержавеющей стали, металлического сплава, латуни и пластмассы. Лучшим выбором в средней ценовой категории является алюминий. Этот материал обладает отличными техническими характеристиками, долговечен и способен сопротивляться коррозии.
Другие материалы предполагают определённые особенности конструкции люка. Так, металл нельзя использовать во влажных местах, так как он легко подвергается коррозии, а хрупкому пластику требуется особая осторожность при эксплуатации.
Расчёт размера люка
Размеры люка нужно рассчитывать исходя из того, чтобы каждый жилец мог легко спуститься в подвал и подняться оттуда. К сожалению, индивидуальный выбор размера крышки возможен далеко не во всех случаях.

Основные размеры конструкции.
Если пол в помещении покрыт плиткой, то оптимально сделать скрытый люк. Все люки под плитку представлены только в стандартных размерах, и их можно адаптировать под наиболее популярные финишные покрытия пола. На дверцу помещается фрагмент, составленный из нескольких плиток. Необходимо сделать это так, чтобы он максимально подходил под размеры проёма. Чтобы не ошибиться, следует заранее сделать несколько чертежей с раскладкой плитки.
Процесс монтажа люка
Монтаж проводится следующим образом.
- Подготовьте проём и проверьте его ровность по горизонтальному уровню. Если его нужно уменьшить, воспользуйтесь металлическими профилями.
- Установите люк и закрепите его через монтажные отверстия с помощью дюбелей или саморезов.
- Если запланирована установка амортизаторов, приступайте к ней сейчас. Для люка подойдут даже обычные автомобильные амортизаторы. Смонтируйте их так, чтобы полная разгрузка позволила открыть крышку на 90 градусов.
- Выполните облицовку.
- Осмотрите облицовку крышки. Плиточный клей не должен выступать за её пределы. Учитывайте, что открывать дверцу люка можно не ранее, чем через сутки после завершения отделочных работ.
- Затрите швы, оставив нетронутым шов по периметру люка. Его нужно очистить и обклеить скотчем. Заполните всю глубину шва герметиком, тон которого совпадает с затиркой. В итоге шов должен немного возвышаться над полом.
- На следующий день удалите остатки герметика и снимите скотч. Прорежьте шов по всей глубине с помощью острого ножа. Поднимите крышку и уберите лишний герметик.
Таким образом, люки в полу являются отличным способом организации входа в подвал. Если такой люк располагается в жилом доме, следует уделить внимание его внешнему виду и безопасности. Вне зависимости от типа напольного покрытия, можно сделать створку практически незаметной.
podvaldoma.ru
Крышка для погреба
При сооружении дома владелец загородного участка планирует обустроить удобное место для хранения овощей. В каком месте бы не была сооружена конструкция – под домом, гаражом или сараем, его следует тщательно герметизировать. Немаловажное значение имеет крышка для погреба. Она должна обеспечивать сохранение оптимального микроклимата в помещении. Это позволит овощам сохраниться в свежем виде долгое время.
Особенности строительства
Когда крышка находится только в проекте, следует составить точный чертеж. Также во время планирования будущей конструкции понадобится учесть такие факторы:
- Лаз в погреб следует оборудовать на определенном расстоянии от стены погреба. Это позволит дверце свободно открываться.
- Габариты входного отверстия стоит подбирать в соответствии с комплекцией хозяев.
- При сооружении погреба под кухней необходимо разместить люк в том месте, в котором не будет кухонного гарнитура. При этом важно, чтобы крышка в открытом состоянии не соприкасалась с различной мебелью.
- Дверца должна быть насколько крепкой, чтобы взрослый человек смог свободно по ней ходить. Также важно оставить запас прочности.
Если все советы, представленные ниже, воплотить в реальность, посещать погреб будет намного комфортнее. Подвальное помещение при этом прослужит достаточно долго, а заготовки, которые в нем хранятся, будут всегда пригодны к употреблению.
Подготовка и материалы
Чтобы разобраться, как сделать крышку для погреба в своем доме, следует выбрать ее расположение. Как только место будет определено, можно приступать к обустройству входа в погреб. Для этого подготавливаются инструменты для работы с деревом (если пол деревянный). Затем можно приступать непосредственно к дверце. Она состоит из каркаса и обшивочного материала. Не помещает утеплить дверцу специальными материалами.
Оптимальный размер лаза в погреб составляет 75х75 см. Также часто встречается размер 0,6х0,8 м. Кроме того, для дверцы следует создать удобную ручку. Если она будет еще и потайной, домочадцы не будут спотыкаться об нее во время перемещения. Вход оборудуется опорными брусьями, на который будет опираться люк после закрытия.
Изготавливается крышка для погреба из различных материалов – в зависимости от состояния пола и предполагаемой нагрузки на крышку. Распространенный вариант – бруски, оббитый фанерой. Также можно использовать доски, равные по толщине половым. Иногда для отделки крышки используют плитку. Металл также является одним из распространенных вариантов. Соорудить крышку в погреб своими руками согласно инструкции может каждый.
Крышка своими руками
Крышку из дерева обычно сооружают в случае с дощатым полом. Этот материал отлично маскирует вход в подпольное пространство, а также выглядит достаточно привлекательно. К тому же масса такой конструкции намного меньше, чем металлической. В ходе работы используется пила, молоток и отвертка. Для обработки готовой крышки понадобится кисть.
Необходимые материалы:
- доски – их необходимо заготовить для наружного щита крышки;
- гвозди, саморезы;
- олифа;
- рейки – понадобятся при создании обрешетки;
- фанера;
- ручка;
- петли, амортизатор для крышки.
Зазор между краями дверцы и полом должен составлять 5 мм. В этом случае крышка в погреб будет легко открываться, а также отлично прилегать к опорным брускам.
Для создания дверцы понадобится выполнить такие действия:
- подготавливаем 4 бруска для опоры крышки;
- распиливаем половые доски по размерам люка.
- вырезаем из фанеры квадрат 79х79 см. Оставленный 1 см с каждой стороны будет формировать зазор.
- чтобы соорудить внутреннюю часть крышки, вырезаются рейки для обрешетки.
- перед тем как соединить все элементы конструкции, их необходимо обработать олифой.
Крышка выполняется высотой, равной толщине пола. По этой причине конструкция создается послойной. Фанера крепится к реечной обрешетке. На нее будет укладываться теплоизолирующий материал. Затем идет финишная прослойки из досок. Верхнее покрытие должно быть равным по толщине половому настилу.
Металлическая крышка
Крышки, выполняемые из металла, имеют большую прочность, в сравнении с деревянными конструкциями. Обычно такие крышки устанавливают для закрытия гаражного погреба. Снаружи крышка покрывается стальным листом. Перед изготовлением металлической крышки люка для погреба подготавливают:
- листы стали, имеющие толщину 3 мм;
- уголок из металла;
- прочные петли;
- грунтовка;
- специальные анкера;
- уплотнители, которые позволят предотвратить обмен воздуха между верхним помещением и погребом;
- нож, рулетка, аппарат для сварки;
- пенопласт или похожий материал для утепления.
Изготовление самой крышки не составит труда. Работа делится на несколько простых этапов:
- Подготавливаем металлический лист, вырезая его по размерам 79х79 см.
- По краям вырезанного листа привариваем уголок. Также следует закрепить на листе ребра жесткости, которые будут предотвращать деформацию листа.
- Проводим утепление крышки пенопластом.
- Сверху укладываем листовую сталь. Загибаем ее края, крепим на саморезы.
Остается выполнить установку крышки. Сначала монтируются рамы. Отдельные элементы уголка приваривают друг к другу. Полученный каркас крепим на анкеры к бетону. В качестве опорной стороны выбирается одна из 4. Края обводки, которые будут выступать следует оборудовать прокладками. Это защитит их от механических повреждений, а погреб – от проникающего теплого воздуха.
Стальная крышка также может удачно эксплуатироваться и в качестве люка в погреб из жилого помещения. В этом случае финишный слой можно выполнить из фанеры. Так крышка будет выглядеть максимально естественно.
Дверца под плитку
В случае когда пол в помещении покрыт плиткой, а под ним необходимо устроить погреб, лучше сделать крышку в едином стиле. Для этого понадобятся:
- арматурные прутья;
- плитка;
- стальной уголок;
- сталь листовая толщиной 3 мм;
- раствор для укладки плитки.
Существует несколько существенных отличий крышки, выполняемой из металла, и дверцы с плиткой. Изготовление последней выполняется намного проще:
- Сначала вырежьте заготовку, которая будет выполнена из стального полотна. Она должна иметь соответствующие параметры. Заготовка будет служить опорой конструкции.
- По ее периметру следует приварить уголки, за счет чего образуются борта. Внутрь помещаются арматурные прутья.
- Рамка входного отверстия для погреба выполняется из уголков. Ее утапливают в бетонном растворе.
- Крепится крышка на усиленные петли.
- Раствор необходимо замесить, а затем наложить элементы плитки.
Крышка декорируется с учетом имеющегося на остальной поверхности пола рисунка. Чтобы его не испортить, следует придерживаться заранее заданной геометрии.
Чтобы закрепить такой люк, понадобится подготовить простые петли, которые используют для дверей. Также можно использовать капотные петли, которые способны фиксировать крышку в любом положении, когда она открыта. Чтобы поднимать люк было не так сложно, следует использовать специальный механизм, выполненный из пружины и прута, а также косячного крепления и шарнира.
Также на дверцу в погреб можно установить систему автоматического открывания. Она окажется наиболее удобной. Состоит такой механизм из электродвигателя, источника питания и тумблера.
Герметизация входа
Чтобы микроклимат в помещении погреба оставался стабильным, следует надежно загерметизировать вход. Благодаря этому в жилое помещение не проникает холодный воздух, а неприятные запахи остаются в погребе.
При оборудовании утеплительного слоя используют:
- пенополистирол;
- стекловату;
- пенопропилен.
Чтобы загерметизировать стыки между люком и перекрытием, используют войлочную ленту. Также благодаря такой отделке можно избежать механических повреждений рамки во время закрытия крышки.
Успешная эксплуатация погреба возможна только при правильном обустройстве входа. Если сделать крышку максимально качественно, она будет защищать зимние заготовки от влаги и перепадов температур. Удобство открытия лаза будет зависеть от правильного выбора петель. Также следует продумать габариты конструкции.
Завершающий этап
Как только работа по сооружению крышки для погреба своими руками будет выполнена, стоит подумать о правильной отделке крышки для погреба. На завершающем этапе могут понадобиться такие советы:
- Если на дверцу будет укладываться линолеум, его можно как прикрутить при помощи шурупов, так и приклеить.
- Для надежной фиксации дверцы следует сделать фиксатор.
- Для его изготовления понадобится алюминиевая трубка или стальной прут.
Такие советы помогут оборудовать люк таким образом, чтобы он был максимально удобным в эксплуатации.
Продвинутые варианты
Разобравшись в технологии сооружения люка, можно понять, что создать ее можно достаточно быстро своими руками. Следует только уделять внимание некоторым аспектам процесса. Однако не всегда дверца в погреб выполняется просто и безо всяких сложностей. Иногда приходится создавать механизированную систему. Также существуют случаи, когда крышка должна обладать определенными характеристиками:
- Если напольное покрытие в комнате выполнено из дорогостоящей плитки, вписать вход в подвал в общий интерьер будет непросто. Для монтажа такой дверцы придется пригласить профессионала.
- Для удобства открывания и закрывания дверцы владельцы частных домов нередко приобретают механизированные конструкции. Такие устройства работают на электроприводе. Они отличаются бесшумностью и безопасностью.
Только учитывая интерьер, особенности эксплуатации погреба и свои возможности, можно сделать действительно качественную дверцу.
Выводы
Как видно, сделать крышку в погреб своими руками можно при помощи стандартных инструментов. Для сооружения такой конструкции используются доступные материалы. Главное – выполнять определенную технологию работ. Также следует учитывать такие особенности конструкции, как внешний вид дверцы, расположение предметов мебели в жилой комнате над погребом, интенсивность эксплуатации лаза.
Предыдущий пост
Клей для потолочной плитки из пенопласта
Следующий пост
Смотровая яма в гараже своими руками, устройство и размеры смотровой ямы
obrawa.ru
