Крышка погреба своими руками – видео-инструкция по монтажу своими руками, как сделать крышку, под плитку, схема изготовления, размер, цена, фото

видео-инструкция по монтажу, цена, фото

Редко можно встретить конструкцию частного дома, лишенную погреба. Именно в погребах хранятся разнообразные продукты, которые хозяева вырастили на собственной земле, и с удовольствием в холодное время угощают соседей.

Также хозяюшки хранят в погребах, сделанные собственноручно соления и другие закатки, которые зимой являются самым главным деликатесом на столе. Но наличие погреба предполагает и наличие люка, ведущего в него. Если вы не желаете тратить лишние средства, придется мастерить люк для погреба своими руками.

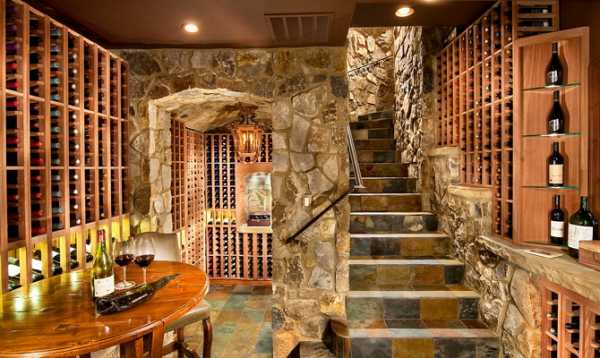

В таком погребе все всегда под руками

Подготовительные мероприятия

Перед тем как приступить к работе следует обратить внимание на следующие моменты:

• Выберите наиболее удачное место для расположения люка и определитесь с его размерами. Параметры люка в подвал должны соответствовать комплекции хозяев дома. В любом случае не следует делать люк меньше чем 750/750 мм., потому что в противном случае выбираться с продуктами из погреба будет достаточно сложно.
• Позаботьтесь о наличии опор, на которые будет ложиться ваш новенький люк. В идеале таких опор должно быть четыре штуки.
• Учтите также и такой параметр, как вес изделия. Далеко не всем домочадцам будет под силу открыть тяжелую крышку люка. Силы женщины или ребенка может не хватить, чтобы удержать ее.

На фото – люк в винный погреб

Обратите внимание!
Легкий вес крышки никак не должен отражаться на ее прочности.

Для того чтобы соорудить одновременно прочную и не тяжелую крышку следует использовать такие материалы, как:

• Слой древесины, толщиной не меньше 2,5 см.
• Фанерный лист толщиной не менее 1 см.

Совет: Для большей надежности конструкции следует тщательно пропитать все доски олифой.

Строительство люка

Цена люка для подвала становится гораздо меньшей, если его строительство вы будете производить собственными силами.

Материалы и инструменты

Для того чтобы построить люк в погреб своими руками вам понадобятся:

• Молоток;
• Гвозди;
• Пила;
• Линейка или рулетка;
• Отвертка;
• Шурупы;
• Карандаш;
• Олифа;
• Фанера;
• Рейки;
• Доски.

Схема устройства люка в погреб

Для того чтобы с внешней стороны крышка выглядела более приятно застелите ее линолеумом. Перед тем как закрепить линолеум обязательно дайте ему хорошо отлежаться. Закрепить линолеум нужно по периметру всей крышки люка, используя алюминиевые уголки. Такой вариант наружной отделки крышки довольно практичен и надежен.

Ручка

Немаловажный элемент конструкции люка это ручка, которая должна обеспечивать удобство открывания и закрывания крышки. Если вы прикрутите к крышке подвала обыкновенную дверную ручку, даже если она очень красива, она будет доставлять неудобства. Ваши домочадцы, без сомнений, будут постоянно спотыкаться о ручку, торчащую из пола.

На фото – крышка люка с утопленной ручкой

Существуют весьма подходящие конструкции, называемые откидными ручками. При правильной установке такой ручки, как гласит инструкция, она совершенно не будет мешать. А при необходимости ее будет легко поднять и опустить.

Для удобства можно предусмотреть съемную ручку. Такая конструкция особенно приемлема для семей, у которых есть маленькие дети. Ведь подвал — это далеко не место для игр.

Петли

Если вы хотите чтобы крышка люка, ведущего в подвал, не просто снималась, а была способна открываться и закрываться, тогда вам следует предусмотреть петли. Петли могут быть использованы абсолютно любые, даже старые петли от капота советского авто будут вполне подходящим материалом.

При установке крышки от вашего люка на автомобильные петли вы будете обладать такими преимуществами, как:

• Легкое открытие. Петли от автомобилей наделены пружинами, что позволяет легко открывать даже тяжелые крышки.
• Фиксированное положение. Крышка будет оставаться открытой, пока вы сами ее не закроете. Это исключает возможность захлопывания люка под собственной тяжестью.

Мебельные петли для люка в погреб

Монтаж подобных петель производится, только когда пружины сняты. Для начала петли устанавливаются снизу. После установки люк открывается полностью, и петли самостоятельно встают на место.

Монтаж крышки погреба

Монтаж крышки погреба производится следующим образом:

1. Производим разметку. Для этого кладем на пол готовую обечайку люка в нужном месте и обводим ее маркером;
2. С помощью перфоратора делаем отверстие в перекрытии на 3 см меньше, чем сделанная на перекрытии разметка;
3. С помощью перфоратора делаем аккуратный бетонный выступ, так чтобы обойма крышки укладывалась в перекрытие заподлицо;
4. Если конструкцией люка предусмотрена установка анкеров – устанавливаем анкера;
5. Замазываем щели между обоймой и перекрытием цементным раствором изнутри погреба и снаружи.

Обратите внимание!
Если установка люка производится после того как уложено напольное покрытие, его следует разобрать вокруг планируемого отверстия.

Герметизация и изоляция погреба

Для того чтобы произвести герметизацию люка и изоляцию его от шума и влаги вам понадобится утеплитель. В качестве утеплителя такого рода вы можете использовать обычный дверной утеплитель, цена которого невысока. Но вполне может подойти и обыкновенная войлочная лента.

В любом случае применение утеплителя способно избавить вас от таких неприятных моментов как:

Если уж вы решились делать люк для погреба своими руками, следует учитывать все даже мельчайшие нюансы.

На фото – вход в погреб из кухни

Каждый самостоятельно для себя решает покупать ли люк для погреба заводского производства или же делать его самостоятельно. Главное, чтобы устанавливаемая конструкция была надежной, прочной и радовала вас долгие годы. Наглядно посмотреть, как изготовить крышку погреба своими руками вам поможет видео в этой статье.

Добавить в избранное Версия для печати

moypodval.ru

Люк для погреба своими руками

Сегодня мы поговорим о том, как сделать люк для погреба самостоятельно.

Погреб есть практически в любом частном доме, это незаменимое место для хранения сезонных вещей и продуктов. Если он обустроен правильно, то в нем всегда поддерживается низкая температура и примерно постоянная влажность, что способствует хорошему сохранению находящегося внутри.

При строительстве погреба, важно правильно сделать в него входной люк, чтобы сохранить тепло и не нарушать интерьера комнаты, в которой находится вход в погреб.

Нужна также продуманная система ступоров и амортизаторов, чтобы крышка не закрылась, когда человек находится внизу. Если вы только строите дом и еще не знаете, где будет расположен вход в подвал, то нужно обратить внимание на некоторые нюансы.

• Он не должен быть рядом со стеной, чтобы люк легко открывался.
• Если он будет на кухне, то важно, чтобы он не был там, где будет мебель, чтобы поднятая крышка не задевала никакие кухонные принадлежности.
• Если вход будет в коридоре, то конструкцию крышки нужно усилить, так, чтобы она выдерживала вес человека.
• Его размеры входа должны быть такими, чтобы человек мог легко опускаться в погреб, брать оттуда нужные припасы и подниматься наверх.

Как сделать люк для погреба?

Если у вас на полу уложена деревянная доска, то и люк для погреба должен быть деревянным, чтобы в ход был визуально скрыт. Вся конструкция, в этом случае, будет легче.

Крышку нужно делать немного меньше лаза в погреб, чтобы она свободно прилегала к полу. Зазоры между ней и полом не должны превышать полсантиметра.

• Вначале, прибейте со стороны подпола к черновому настилу из досок 4 опоры из бруса, именно на них будет лежать крышка.
• Распилите на заготовки половую доску, их длина должна быть по 80 сантиметров.
• Вырежьте из фанерного листа квадрат размерами 79 на 79 сантиметров, один сантиметр нужен на зазоры между полом и люком, он поможет предотвратить деформации, если изменится влажность или температура.
• Раскроите рейки для внутренней обрешетки на отрезки по 79 сантиметров, можно также сделать обрешетку из коротких реек. Все деревянные детали покройте олифой, чтобы на них не воздействовала влага или грибок.

Высота люка должна быть такой же, как высота чернового и чистового покрытия, поэтому он должен быть многослойным. Первым слоем должна быть фанера, на нее набивается рейка, это обрешетка.

Между рейками размещается утеплитель, это второй слой, он нужен, чтобы не было сквозняков, поверх рейки укрепляется доска, это финишный слой. Материал по толщине должен совпадать с половой доской.

Верхние доски люка лучше прибивать параллельно половой доске, чтобы крышка не сильно выделялась. Это довольно легкая конструкция, поэтому для нее подойдут обычные петли, прикрепленные со стороны подвала, но лучше воспользоваться газовыми доводчиками, чтобы конструкция легче поднималась. Есть еще вариант, это пластиковый погреб, он имеет преимущества перед обычным, но и стоит дороже.

• Металлический люк надежнее и крепче деревянного, но такую крышку будет труднее сделать. Для того чтобы ее изготовить, вырежьте из стали лист нужных размеров, ее толщина не должна быть меньше 3 мм.
• По периметру стали, с внутренней стороны, наварите уголок, из него же лучше наварить и ребра жесткости, а между ними разместите утеплитель. Площадь крышки будет разделена на 4 части, важно аккуратно вести сварочные работы и зачищать швы.
• Утеплитель не должен быть шире уголка, поверх него внахлест наложите тонкую сталь или жесть, загните ее и прикрепите к уголкам при помощи саморезов.
• Далее нужно сделать рамку входа в овощехранилище, для этого порежьте стальной уголок на фрагменты по размеру отверстия люка.
• Сварите уголки друг с другом и прикрепите анкерами к бетону, одна из сторон рамки станет опорой люка. На выступающий ее край закрепите уплотнитель, чтобы уменьшить потери тепла и защитить люк от трения.
• Крышка присоединяется к рамке при помощи армированных петель, чтобы люк легко открывался установите газовые доводчики. Все металлические части конструкции обработайте олифой, чтобы избежать коррозии.

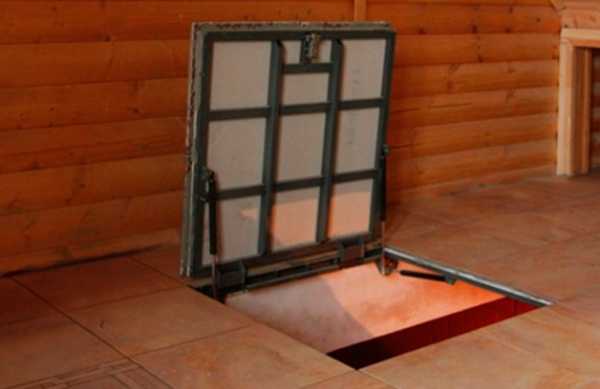

Плитка является идеальным материалом для кухни, этот вид отделки пола предпочитают многие хозяйки. Здесь используются те же инструменты, что и при изготовлении металлического люка.

Крышка изготавливается немного не так,вырежьте из листовой стали заготовки по размеру люка, это будет его дно. По периметру заготовки наварите уголок, чтобы он образовывал борта, внутри них нужно наварить арматуру, она образует ячейки.

Рамку для входа в погреб нужно варить из стальных уголков и утопить в бетоне по ширине крышки. Конструкцию соединяют с использованием усиленных петель. Для большей безопасности используйте газовый амортизатор , в такой крышке хорошо использовать скрытые замки без видимых элементов.

После изготовления конструкции, можно начать ее декорировать , замесите раствор для укладки плитки, его нужно залить в крышку и скрыть армирующую сетку, поверх него укладывается плитка .

Материал должен быть уложен так, чтобы швами совпадал с напольной плиткой. Важным вопросом также является вентиляция погреба, для этого важно предусмотреть все необходимые отверстия.

dekormyhome.ru

Люк в подвал своими руками: инструкция по созданию

Подвальный люк с автоматизированным подъемом крышки



Не нужно объяснять россиянину, что такое подвал. Почти в каждом частном доме есть такое помещение, где хранится консервация или обустроена мастерская. Сложность подвального помещения заключается не только в том, что он подвержен проникновению сырости. С этим явлением успешно борются гидроизоляция фундамента и пола в подвале. Вход в погреб, подпол или подвальное помещение, как правило, находится внутри дома. Два помещения, верхнее и нижнее разделяет пол первого этажа и… крышка люка. А вот на этом мы остановимся поподробнее. Рассмотрим виды люков и как их лучше устроить своими руками.

Крышка люка

Крышка подвального люка – это неотъемлемая часть пола. Она должна быть надежной во многих отношениях.

• Во-первых, наступая на нее, не должно возникать опасение провалиться вниз. Она должна выдерживать нагрузку от веса взрослого человека.
• Во-вторых, крышка должна служить барьером для температуры и влаги между подпольем и жилым помещением. Запахи и холодный воздух не должны свободно проходить через щели проема. Это может послужить источником сквозняков.
• В-третьих, она должна легко открываться и фиксироваться в определенном положении во избежание травм при пользовании подвалом.

Хорошо продумайте конструкцию крышки люка



На первый взгляд, крышка подвального люка, ляда как ее еще называют, это не архи какое сложное приспособление. Но если хотите, чтобы вход был оформлен эстетически, выполнял свои функции и при этом не бросался в глаза, то его конструкцию нужно тщательно продумывать. Давайте пока не будем касаться материала изготовления. Рассмотрим варианты принципиальной конструкции люка.

Форма

Круглая крышка или любой другой формы, но со скругленными краями хороша для наружных люков, но не для внутренних. Самая распространенная форма для люка в подвал – квадратная. Квадрат обеспечивает люку жесткость конструкции. Под него просто подгонять отделочный материал для пола. Расположение петель может быть произвольное.

Квадратный люк



Полукруглые крышки люка



Люки прямоугольной формы более практичны. Они позволяют расположить крышку вдоль стены, открывая удобный доступ к лестнице в подвал. При этом петли желательно располагать на длинной стороне крышки. Тогда при пользовании подвалом, можно смело ходить по лестнице вверх/вниз, не опасаясь травмировать голову. Кроме того, чтобы, поднимать или опускать какой-то груз с таким люком наиболее удобно. Открытое пространство над головой предоставляет больше свободы действий.

Прямоугольный люк



Совет!

Если вы задумали изготовить крышку подвального люка своими руками, то необходимо продумать ее форму. От этого зависит, насколько удобно вам будет пользоваться люком.

Определившись с формой, можно приступить к выбору места для входа в подвальное помещение.

Крышка люка своими руками



Место для входа в подвал

Выбор формы люка напрямую связан с местом, где вы будете организовывать вход в подвал. Прежде всего, нужно найти для него такое место в доме, чтобы открытая крышка не перегораживала проход. Подход к люку должен быть всегда свободным. Поэтому перед ним необходимо предусмотреть свободное пространство. Хотя бы 1000 х 1000 мм.

Расположение мебели возле входа в подвальное помещение нежелательно. Влага будет конденсироваться на деревянной поверхности и приведет, в конечном итоге, к порче поверхности мебели. Кроме того, необходимо предусмотреть, чтобы это место было хорошо освещенным. Тогда люк не будет представлять опасности для людей, проживающих в доме.

Самый предпочтительный вариант, когда вход в подвальное помещение находится у стены. Тогда и открытая крышка не будет мешать свободному проходу, и лестницу можно будет закрепить к стене. При такой организации входа, подпольное пространство станет намного просторнее и функциональнее.

Чтобы люк в подвал не доставлял неудобств, выберете для него правильное место



Размеры люка

Для каких бы целей вы не использовали подвал, вам потребуется входить в него и выходить из него. Согласитесь, тратить столько времени, средств и собственных сил, чтобы своими руками сделать маленький, узкий и неудобный люк не имеет смысла. Размеры проема не должны быть меньше, чем 750 х 750 мм. Тогда взрослый человек средней комплекции не будет испытывать затруднений при проникновении подпол.

Минимальный размер люка



Подбирая размеры крышки и ее местоположение в комнате, надо учитывать отделочный материал для пола. Это не обязательное условие. Но если при укладке паркета, ламината, деревянной половой доски или керамической плитки вам удастся избежать множества обрезков при подгонке, вы сэкономите время и средства.

Размер и форма подвального люка, который вы хотите сделать своими руками, не всегда зависят от вашего желания и отведенного места для входа в подвальное помещение. Если вы организуете его на деревянном перекрытии, то его ширина не может превышать расстояние между несущими балками.

Ручка

Ручка должна быть удобной не только для открывания. Разве можно назвать надежным и удобным место, где вы постоянно рискуете споткнуться о торчащий из пола предмет? А как же дети или пожилые домочадцы? Лучше всего, если вы сможете своими руками сделать такую ручку, которая бы легко снималась и вставлялась при необходимости. Когда ручка постоянно находится на люке, дети могут из чистого любопытства проникнуть в подвал. При крутом спуске это может быть опасно и может принести вам немало беспокойств.

Конечно, можно приобрести в магазине металлическую врезную ручку, которая откидывается и прячется в уровень с люком, а можно изготовить или заказать рым-болт. Это тот же болт, только вместо шестигранной головки у него кольцо. При необходимости, вы снимаете заглушку на поверхности крышки, вкручиваете его в гайку, зафиксированную на внутренней стороне, и открываете люк, потянув за кольцо. Лучше, если диаметр рым-болта будет 10 или 12 мм, а хранить его можно вместе с ключом от подвала.

Рым-болт



Особенности петель

Петли для крышки нужно подбирать очень тщательно. Если установить простые дверные петли, то со временем они будут проседать. Кроме того, они будут выступать над уровнем пола. Такие петли можно использовать, только если люк будет из дерева.

Обратите внимание на автомобильные петли. Особенно на те, которые держат капот или багажник. Эти петли выполнены в форме скобы и прячутся внутрь под крышку капота. Вам не обязательно покупать или изготавливать своими руками именно такие образцы. Тем более, что не каждые петли багажника или капота раскрываются на 80 – 85°. Иначе вам неудобно будет пользоваться люком. Но заказать сварщику или сделать их своими руками вы можете. В их механизме присутствует пружина. Она и обеспечивает плавность хода.

1. Петли люка

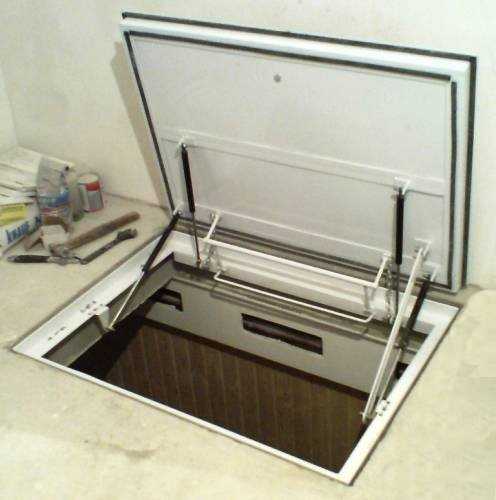

Амортизаторы

Не удивляйтесь, но для плавности открывания крышки в подвальное помещение можно использовать автомобильные амортизаторы. Присмотритесь, как плавно открывается и не падает тот же тяжелый капот иномарки, благодаря двум тоненьким амортизаторам. Конечно, если вы изготовите свою крышку из металла толщиной 3 мм, утеплите ее снизу, положите сверху плитку, то и амортизаторы надо будет подбирать по нагрузке.

1. Амортизатор



Кстати, для такого варианта крышки-невидимки необязательно использовать листовой металл. Достаточно сварить контур из уголка ребром вверх и приварить в середине высоты ребра прутья.  К наружной стороне приварить еще один контур из такого же уголка, только ребром вниз. На второе, горизонтальное ребро, крышка будет ложиться на каркас. Внутренняя часть заполняется раствором. Снизу устанавливаются утеплитель и обшивка. В итоге, у вас получится надежное армированное бетонное перекрытие, на которое можно стелить плитку.

Крышка-невидимка



Совет!

Если вы решили сделать ваш люк из дерева, то все деревянные элементы надо тщательно обрабатывать антисептиками.

Устанавливать люк для входа в подвал довольно кропотливое занятие. Тем более, если вы делаете это своими руками. Нужно учитывать и форму люка, и его место расположения в доме. Важно правильно подобрать ручку и петли. Однако сделать такой люк возможно, следуя определенным правилам.

---

---

lestnitsygid.ru

Устройство погреба – создаем идеальные условия хранения продуктов

Предисловие

Сегодня устройство погреба в частном доме преследует те же цели, что и многие столетия назад – хранение урожая свежих продуктов, консерваций, солений, вина и сухофруктов. Как бы далеко не зашел прогресс, но более дешевого способа сохранить запасы на зиму нам не придумать – в погребе без затрат электроэнергии удается летом достичь прохлады, а зимой защитить продукты от мороза.

Традиционный погреб – каким он должен быть?

Существует ряд общих правил, без соблюдения которых сделать хороший классический погреб и ледник на участке не получится. Под классическим мы подразумеваем сооружение из бутового камня, кирпича, ракушечника, бетона, с надежным перекрытием. Удобные стеллажи и полки – на усмотрение каждого.

Хороший классический погреб

Обустройство погреба следует начать с выбора места на участке. Традиционные закрома и ледник можно соорудить только в тех случаях, если грунтовые воды залегают достаточно глубоко, минимум 2,5 метра ниже уровня грунта. Такой уровень чаще всего возможен на возвышенных местах. Погреб и ледник в низине в дождливые сезоны может превратиться в большую лужу – даже если все время откачивать воду, уровень влажности будет слишком высок для хранения продуктов, быстро придут в негодность стеллажи и полки.

Погреб-ледник на участке

Форма погреба может быть любой. Высота стен – не меньше двух метров, как раз достаточно, чтобы расположить полки в три ряда. При строительстве следует избегать использования деревянных перекрытий – лучше всего использовать плиты или монолитный бетон. Из деревянных досок можно изготовить разве что полки и лестницу. Ледник на участке можно соорудить своими руками и без перекрытий – сверху яму накрывают утепленным дощатым щитом, а для спуска и подъема служит обычная прикладная лестница или стремянка.

Проект строительства – строим погреб на века

Первым делом следует обозначить наружные стены. Намеченный контур – ориентир, от которого отступают минимум на полметра наружу и начинают копать котлован. Если лестница наружная – это учитывают в разметке. Чем больше котлован, тем лучше – удобнее будет проводить гидроизоляционные и штукатурные работы своими руками.

К высоте будущих стен не забудьте добавить еще хотя бы сантиметров 30, которые потребуются для обустройства гидроизоляции. Самый простой и эффективный способ – выстелить дно ямы мятой жирной глиной. Ее выкладывают в три, а то и четыре слоя, каждый по 5 см толщины, тщательно трамбуя каждый слой. Поверх глиняного слоя своими руками устраивают опалубку высотой 15 см.

Обустройство гидроизоляции погреба

Для бетона можно брать цемент марки 200 или 300 – первый слой густой смеси распределяют по периметру толщиной 5 см, трамбуют и оставляют на несколько суток, чтобы он мог просохнуть. Поверх него расстилают несколько слоев тюля или рубероида, обязательно с нахлестом не меньше 10 см. Затем следует еще один слой бетона, по которому уже можно будет делать стандартную цементную стяжку.

Готовая стяжка высыхает несколько суток – перед началом возведения стен рекомендуем покрыть пол опилками или сухой травой, чтобы избежать загрязнения пола. При этом основание под будущей кладкой должно быть идеально чистым. Стены возводят своими руками из любого доступного материала, кроме древесины – камень, кирпич, бетон, готовые железобетонные конструкции. Для перекрытия лучше всего использовать железобетонные плиты толщиной не меньше 10 см, или сделать монолитное перекрытие своими руками.

Стяжка погреба

В последнем случае сначала устанавливают опалубку и делают конструкцию из арматуры диаметром не менее 8 мм, и заливают опалубку бетоном. Опалубка убирается через 2–3 недели. Само собой, в перекрытии оставляют достаточно широкое отверстие, в котором обустраивают люк-лаз, лестницу, а также вентиляционные отверстия или хотя бы отдушину. Если есть место на участке, можно отказаться от люка, соорудив дверь в одной из стен и сделав удобные ступеньки снаружи. Дверь делают из дерева – она способствует правильному воздухообмену.

С наружной и внутренней сторон стены следует оштукатурить цементным раствором, а также покрыть несколькими слоями битумной мастики снаружи. Если есть средства, не пожалейте на заделку стен толем или рубероидом – особенно это актуально для погреба, который строится во влажных грунтах. Но даже в этом случае не помешает дополнительная глиняная гидроизоляция, такая же, как для пола. Только после выполнения всех этих процедур короб погреба можно засыпать землей, слоями по 20 см, как следует трамбуя каждый слой.

Погребница, люк-лаз, лестница и другие удобства своими руками

Погреб обязательно следует побелить известью – она хорошо дезинфицирует поверхность, отпугивает насекомых и избавляет от грибка. Известью можно покрыть стеллажи и полки, лестницу, люк. Если закрома возводятся не под домом, а на участке, над погребом строят погребницу – подсобное помещение, которое служит для хранения пустой тары, инструментов и оборудования, и в то же время защищает подземную часть от снега зимой и жары летом.

Погребница должна быть хорошо изолирована от воздействия ветра, поскольку пронзительные зимние сквозняки могут привести к понижению температуры в самом погребе. Дверь в погребнице делают с северной стороны из толстых досок, кровлю выполняют из материалов, которые не сильно нагреваются на солнце. Стены погребницы делают длиннее на метр-полтора, чем стены погреба, чтобы не создавать на них нагрузку. Плюс еще обязательно стоит сделать отмостку от стен погребницы не меньше метра – благодаря этому вы обезопасите нижнюю часть от атмосферных вод, и создадите больше места под стеллажи и полки.

Дверь в погребницу

Люк-лаз – не единственное отверстие в перекрытии. Дополнительное удобство пользования погребом обеспечит загрузочный люк. Его стороны можно сделать метровыми – через люк удобно будет поднимать и опускать бочонки, емкости для закваски, мешки с овощами, стеллажи и полки для ремонта. Для удобства можно придумать складную лестницу. Также предусматривают два отверстия с задвижками для приточно-вытяжной вентиляции. Суть ее работы совершенно проста – приточная труба подводится на расстояние 20–30 см от пола, а вытяжная труба начинается под самым потолком.

Теплый воздух, поднимаясь к потолку, будет выходить через вытяжную трубу, а свежий воздух – заходить через приточную. Задвижками регулируют интенсивность воздушного потока. Сверху трубы вентиляции обязательно следует утеплить и закрыть сеткой от грызунов, прикрыть конусными колпаками от осадков. На зиму загрузочный люк утепляют, для чего используют деревянную или металлическую крышку с пенопластом. Часто крышку заменяют старыми одеялами.

Труба вентиляции погреба

Ледник – это тот же погреб, куда зимой наносят снег или лед. Они создают достаточно низкую температуру, в которой долгое время будут храниться скоропортящиеся продукты. Чтобы предотвратить быстрое таяние льда, ледник изнутри засыпают опилками, лед и снег накрывают соломенными матами. Вдоль стен ледника обустраивают полки для продуктов, которые также засыпают снегом.

Если ледник вырыт в сухом, песчаном или каменистом грунте, то можно обойтись без сточной ямы – она нужна для сбора растаявшей воды. Если же погреб вырыт в сырой земле, понадобится и яма, и бетонный пол, по которому растаявшая вода будет стекать. Стеллажи и полки в таком леднике следует устанавливать на некотором удалении от стен, чтобы они меньше гнили. Очень важно сделать качественную теплоизоляцию потолка, стен, утеплить крышку, чтобы через люк ледник не покидал холодный воздух.

Кессон – погреб в грунтовых водах

Кессон – это, как аквариум, только наоборот. Роль погреба в этом случае исполняет сухая, герметичная камера, которая создает воздушный карман во влажном грунте с высоким уровнем грунтовых вод. Погреб-кессон можно как сделать своими руками, так и купить уже абсолютно готовым. Кессон не боится грибка, поскольку его стенки зачастую выполняются из устойчивых к микроорганизмам материалов.

Самое главное достоинство подобного удобства – возможность пользоваться погребом при любом уровне грунтовых вод. Кессон можно обустроить в любом месте – под домом или гаражом, под сараем или даже на открытой местности. При проведении соответствующих гидроизоляционных работ кессону не страшны ни проливные дожди, ни авария водопровода.

Кессон

Еще один плюс – высокая степень защищенности такого погреба от взломщиков – входную крышку при желании можно оборудовать увесистым замком.

Зачастую кессон имеет округлое строение или форму параллелепипеда, готовый люк и горловину, внутри – уже собранные стеллажи и полки, удобная лестница, приточно-вытяжная вентиляция. Если уровень грунтовых вод такой высокий, что может поднять камеру, то кессон закрепляют специальными анкерами. Существуют три типа кессонных погребов. Первый тип – железобетонный, сегодня встречается все реже и реже, поскольку его сложно гидроизолировать, для него требуется солидный фундамент, который выдержит вес железобетонных колец. От него сегодня отказываются в пользу пластиковых или металлических конструкций.

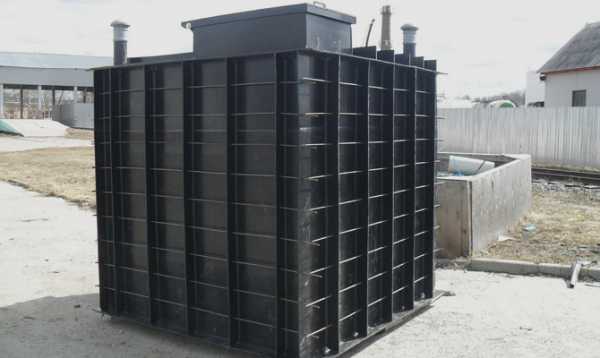

Пластиковый погреб-кессон – современное решение, которое не боится влаги и ржавчины. При установке такого погреба вы сэкономите на монтажных работах, поскольку камера обладает небольшим весом, и поднять ее смогут своими руками несколько человек. Правда, это же является и минусом – погреб придется как следует закрепить, чтобы под напором грунтовых вод он не поднялся выше положенного уровня. Лестницу в таком кессоне делают винтовой. Пластиковый кессон обладает очень высокой степенью герметичности, так что в гидроизоляции нет никакой необходимости. Впечатляет и срок эксплуатации – такой погреб может безотказно прослужить все пятьдесят лет.

Рекомендуем ознакомиться

Пластиковый погреб-кессон

Однако самыми популярными пока остаются конструкции из металла. Для их изготовления используют стальные листы толщиной 15-20 мм, из которых сваривается герметичный куб. Встроенный люк и лестница также прилагаются. Вся конструкция неоднократно обрабатывается антикоррозийным покрытием, как изнутри, так и снаружи. Металлические кессоны могут прослужить долгие десятилетия, обеспечивая идеальные условия для хранения продуктов питания.

Самое сложное в установке погреба-кессона – это вырыть котлован. Что, впрочем, делается и при строительстве классического погреба. В остальном же вы сэкономите и время, и силы – установка кессона проводится за несколько часов, после чего можно использовать его, как душе угодно. К слову, в таком погребе можно также своими руками обустроить ледник, который еще лучше будет удерживать холод и прослужит до нового снега.

Оцените статью: Поделитесь с друзьями!

nasotke.ru

Люк для погреба своими руками: чертеж

Люк в подвал и его основы

Качественно выполненный подвал — это практически мечта любого уважающего себя жителя частного дома. В хорошем подвале круглый год можно хранить овощи, фрукты, закатку и почти все, что хранится в холодильнике. При правильном подходе, подвал будет идеально напоминать термос, а единственное, что будет нарушать общую картинку — это система вентиляции.

Схема строительства подвала.

Но в туда нужно как-то попадать, а для этого есть 2 варианта — двери и люк в подвал. Двери не имеют большого количества отличий от обычных входных, а вот люк для погреба имеет свое уникальное строение, для которого почти всегда подготавливается отдельная схема.

Люк в подвал должен легко открываться, спуск в него должен быть максимально безопасным, при этом герметичность между ним и полом должна сохраняться в закрытом виде идеальнейшая.

При нарушении герметичного состояния изнутри, не получится организовать полноценное сохранение температуры.

Вернуться к оглавлению

Изготовление люка для погреба своими руками

Понадобится:

1. Сталь листовая 3 мм и 1 мм.
2. Уголок.
3. Болгарка.
4. Рулетка.
5. Сварочный аппарат.
6. Пенопласт.
7. Нож.
8. Шуруповерт.
9. Петли дверные.

Крышку для погреба своими руками изготовить не трудно, если есть чертеж, а вот подогнать ее потом под необходимые критерии гораздо сложнее.

Схема люка для погреба.

Для работы потребуется стальной лист подходящей площади, либо немного превосходящий. Идеально вписываться крышка должна, если люк в подвал находится в доме (чтобы не цеплять ногами при ходьбе), в то время как на улице дополнительный разлет на 5 см в каждую сторону позволит сохранить помещение от осадков (дождевая вода и талый снег). Все стороны нужно выровнять и подогнать под желаемые требования. Толщина стального листа должна быть не менее 3 мм, чтобы выдержать на себе вес человека без деформации.

Изнутри прокладывается уголок таким образом, чтобы крышка впритык закрывалась, но без трения. После этого внутри желательно сделать еще 1 перекрестие, чтобы окончательно быть уверенным в итоге своей работы. Сварные работы проводятся максимально качественно, избегая плохо проваренных участков. Визуально должен получиться внутренний квадрат, поделенный на 4 более мелких квадратика, которые будет выполнять сразу 2 функции:

1. Создание ребер жесткости. Даже при серьезном физическом воздействии крышка не поддастся, и люк в подвал останется неприступным. А дополнительная масса при этом будет минимальной.
2. Возможность монтажа утепляющих материалов, которые защитят помещение от изменения температуры.

В получившиеся 4 ячейки впритык укладывается пенопласт (можно использовать и минеральную вату, но это будет регулярно создавать дополнительные неудобства, тогда как пенополистирол идеально справится со своей задачей). Высота пенопласта и уголка должна совпадать или разниться совсем минимально.

Конструкция механического люка в подвал.

Следующим слоем укладывается тонкая листовая сталь (1 мм) или жесть, которые будут немного больше площади, занимаемой пенопластом. Бока осторожно приминаются деревянной киянкой (согнет, но не сломает), после чего благополучно фиксируются саморезами по металлу.

Рамка делается из толстостенного уголка, причем таким образом, чтобы идеально вписываться на плиту пола, в которой пробито люковое отверстие. Все срезы косые, чтобы при сваривании добиться эффекта цельной конструкции.

Петли можно использовать заводские для входных дверей (они прочнее) либо сделать собственноручно.

Вернуться к оглавлению

Нюансы в работе и доработки

1. Резиновые прокладки.
2. Нож.
3. Анкерные болты.
4. Визуальные скрывающие элементы.
5. Грунтовка.
6. Газовые амортизаторы.

После того как крышка присоединена к основной металлической платформе, по периметру нужно уложить резиновый уплотнитель, который позволит разделять внешнюю и внутреннюю среды полностью.

Каркас, который служит связующим звеном между крышкой люка и бетоном крепится на монтажные анкеры, которые в конце выравниваются с поверхностью металла. Если используются винты, то придется очень тщательно заливать в отверстие цемент, а потом фиксировать в нем винт.

Чертеж типового люка в подвал.

Внутри дома крышка обычно визуально сравнивается с напольным покрытием, с тем лишь исключением, что в ней есть ручка. Сама ручка приваривается к металлу, а потом в дереве делается вырез для пальцев. Такой нехитрый жест позволяет полностью скрыть от любопытных глаз место подвала, но хозяева всегда без каких-либо затруднений смогут воспользоваться им — просто и эстетично.

Снаружи дома люк погреба своими руками чаще всего просто грунтуется, после чего красится. При желании скрыть от посторонних глаз такой люк в подвал нередко застилают дерном. Ограничений тут нет, но желательно организовать неприметный водоотвод, т.к. даже самая качественная герметизация со временем может подвести, а сушить подвал — дело неблагодарное.

Чертежи почти всегда предполагают наличие газового амортизатора. Такая доработка появилась очень давно, но в широкое употребление вошла лишь в начале 21 века, ибо удобства от них превышают вложенные средства. С таким амортизатором можно просто осторожно отпустить крышку и она сама закроется. Долгое время большой вес люка был проблемой, т.к. осторожно опустить его мог только физически неслабый человек, сейчас же он сам осторожно все делает.

Последняя доработка, которая встречается достаточно редко, но некоторые умельцы доделывают, — электропривод. Газовые амортизаторы заменяются на электрические приводы со спрятанным под полом электромотором. Проводка подводится напрямую к автоматам у счетчика, а пульт устанавливается в удобном для использования месте.

Используя приведенную выше инструкцию, сделать люк в подвал не составит труда даже у новичка, если он обладает необходимыми навыками работы с инструментом.

moipodval.ru

Люк для погреба своими руками

Практически каждый хозяин собственного дома обустраивает в своем жилище погреб — место, где можно хранить консервацию, продукты с огорода, сезонные вещи. В правильно обустроенном погребе за счет близости к земле всегда сохраняется низкая температура и определенная влажность. Вход в погреб, расположенный на полу, часто ведет из кухни или коридора дома.

Люк для погреба своими руками

Нужно знать, как правильно сделать входной люк в «закрома», чтобы избежать потери тепла и не нарушить интерьер пола помещения. Также важно продумать систему стопоров или амортизаторов, которые предотвратят самопроизвольное закрытие люка в тот момент, когда человек спустился в погреб.

Хороший люк не захлопнется у вас над головой благодаря амортизаторам

Важные моменты

Если строительство дома в разгаре и расположение люка в подвал или погреб еще на стадии разработки, стоит учесть следующие нюансы.

1. Вход должен располагаться в удобном месте, не рядом со стеной. Это нужно для того, чтобы люк открывался без каких-либо помех.
2. Если вход в погреб планируется сделать на кухне, важно располагать вход там, где не будет стоять мебель, например, обеденный стол. Важно, чтобы поднятая крышка не задевала кухонный гарнитур или другие вещи.
3. Конструкция крышки люка должна быть усиленной и выдерживать вес человека, если например, вход в погреб будет выходить из коридора.
4. Размеры входа в погреб. Они должны быть «подогнаны» под габариты хозяев. Это нужно для того, чтобы без затруднений спускаться в подвал и доставать из него нужные вещи и продукты.

Люк для погреба из дерева

Люк для погреба из дерева

Люк из дерева делается в том случае, если на полу уложена деревянная доска. Это позволит визуально скрыть вход в подполье и облегчить вес всей конструкции.

Для изготовления люка из дерева требуются следующие инструменты.

1. Пила.
2. Молоток.
3. Отвертка.
4. Кисть.

Также требуется подготовить нужные материалы.

1. Доски для верхнего настила.
2. Рейки для обрешетки.
3. Брусы для опор
4. Фанера.
5. Олифа.
6. Гвозди.
7. Шурупы.
8. Мел или карандаш.
9. Утеплитель.
10. Петли и газовый амортизатор.
11. Ручка.

Как сделать люк в погреб

Если лаз в погреб имеет размеры 80 на 80 см, то крышку следует сделать немного меньше, чтобы она свободно прилегала к полу. Зазоры между полом и крышкой люка должны быть не более 4-5 мм.

1. В первую очередь со стороны подполья к черновому настилу из досок требуется прибить 4 опоры из бруса, на которых будет лежать крышка.

   В первую очередь со стороны подполья к черновому настилу из досок требуется прибить 4 опоры из бруса

2. Затем следует распилить половую доску на заготовки длиной по 79 см.
3. Из листа фанеры необходимо вырезать квадрат 79 на 79 см. Один сантиметр останется на зазоры между люком и полом. Этот зазор необходим для предотвращения возможных деформаций при изменении температурно-влажностного режима.
4. Рейки для внутренней обрешетки также нужно раскроить на отрезки длиной 79 см. Или можно составить обрешетку из коротких реек.

   Как сделать люк в погреб

5. Все деревянные детали перед работой стоит покрыть олифой, которая защитит материал от порчи влагой и грибком.

Высота люка должна совпадать с размерами чистового и чернового покрытия. Для этого люк делается многослойным. Первый  слой — фанера, на которую набиваются рейки в виде обрешетки. Между этих реек размещается утеплитель (второй слой), предотвращающий возникновение сквозняков. Наверх на рейки крепится доска (финишный слой).

Люк в полу

Желательно подбирать материал, который совпадает шириной и толщиной с доской, уложенной на полу. Также рекомендуется прибивать верхние доски люка параллельно половой доске, чтобы крышка не слишком выделялась на полу.

Механизм открывания крышки напольного люка

Конструкция такого утепленного деревянного люка не слишком тяжелая, можно оборудовать ее обычными петлями, прикрепленными со стороны подвала. Но специалисты рекомендуют оснащать люк газовыми доводчиками, упрощающими поднятие конструкции.

Ручка для люка

На лицевую поверхность люка прикрепляется специальная ручка, которая укладывается на пол и не выступает.

Видео — Люк в погреб из дерева на доводчиках

Металлический люк в погреб

Металлический люк в погреб

Металлические конструкции более надежные и крепкие, чем деревянные люки. Но и сделать такую крышку намного сложнее.

Для изготовления люка из металла понадобятся следующие инструменты.

1. Угловая шлифмашинка с режущим металл диском.
2. Сварочный аппарат.
3. Шуруповерт.
4. Рулетка.
5. Нож.

Также следует запастись материалом.

1. Листовая сталь, толщиной 3 мм и 1 мм.
2. Стальной уголок 3-4 мм.
3. Петли.
4. Газовый доводчик.
5. Анкера
6. Пенопласт или другой утеплительный материал.
7. Резиновые прокладки-уплотнители.
8. Грунтовка.

Для изготовления крышки требуется вырезать из стали нужный по размеру лист, например, 80 на 80 см. Специалисты рекомендуют использовать материал не менее 3 мм в толщину.

На сталь по периметру с внутренней стороны наваривается уголок. Также рекомендуется из этого же уголка наварить ребра жесткости, между которыми разместить утеплитель. Получается, что площадь крышки люка разделяется на 4 сектора. Все сварочные работы желательно проводить аккуратно, швы желательно зачищать.

Утеплитель не должен быть шире, чем уголок. Поверх утепляющего материала внахлест накладывается тонкая листовая сталь или жесть, загибается с помощью ударов киянкой и закрепляется к уголкам саморезами.

Люк готов.

Люк в погреб

Следующий этап — монтаж рамки входа в погреб. Для этого стальной уголок режется на фрагменты, соответствующие размеру люкового отверстия. Уголки свариваются между собой и прикрепляются к бетону с помощью анкеров. Одна из сторон рамки является опорой для металлического люка. На выступающий край рамки крепится уплотнитель, который уменьшит тепловые потери и защитит люк от трения и ударов о края рамки.

Люк

Крышка присоединяется к металлической рамке с помощью специальных армированных петель, выдерживающих вес конструкции. Чтобы люк легко открывался, рекомендуется оснастить его газовыми доводчиками. Все металлические стальные части конструкции люка рекомендуется обработать олифой, во избежание коррозии.

При монтаже рамки рекомендуется утопить конструкцию в бетон на несколько миллиметров, чтобы крышка не выступала над поверхностью пола. Ручку для люка приваривают к крышке.

Если люк монтируется в процессе строительства дома, то скрыть вход в подполье можно при финишной отделке пола.

Видео — Металлический люк пол ламинат

Люк в погреб под плитку

Люк в погреб

Плитка — идеальный материал для кухни. Многие хозяйки предпочитают именно этот вид отделки пола, тем более, что оформить люк в подвал в едином стиле с напольным покрытием не слишком сложно.

Для этого требуются следующие материалы:

• стальной уголок;
• стальной лист 3 мм минимум;
• арматура с сечением 3-4 мм;
• раствор;
• плитка.

Инструменты нужны такие же, как при изготовлении обычного металлического люка.

Люк в погреб под плитку

Люк в погреб под плитку

В отличие от обычного металлического люка, крышка под плитку изготавливается несколько иначе. Из листовой стали вырезается заготовка соответствующая размеру люка. Это будет дно. По периметру заготовки наваривается уголок, образующий борта. Внутри бортов наваривается арматура, образующая ячейки.

Рамка для входа в погреб сваривается из стальных уголков и утапливается в бетон на ширину крышки. Соединяется конструкция с помощью усиленных петель. Для безопасности можно оснастить крышку газовым амортизатором.

Специалисты рекомендуют использовать в таком типе крышек для погреба скрытые замки, которые не имеют видимых элементов.

После того, как конструкция готова, можно приступать к ее декорированию. Замешивается раствор, на который будет укладываться плитка. Раствор заливается в крышку люка, скрывая армирующую сетку. Наверх укладывается плитка.

Важно уложить материал на люке так, чтобы он совпадал швами с плиткой, уложенной на полу.

Ревизионные люки под плитку невидимки

Видео — Люк для погреба своими руками (металл)

tolkostroyka.ru

видео-инструкция как сделать, чертежи, цена, фото

Есть два основных варианта конструкций для входа в подвал – дверь и люк. Каждый из них подходит для определенного помещения. Если же речь идет о подвальном помещении, вход в которое расположен внутри дома, большинство хозяев отдают предпочтение люку.

Изготовить его самостоятельно несложно и довольно быстро.

На фото – стальная крышка в подвальное помещение

Зачем нам подвал под домом

Прежде чем приступить к его установке, давайте решим для себя, а так ли уж нужен подвал в доме. Сможет ли он решить, возложенные на него задачи и не будет ли он висеть для нас тяжелым бременем.

Подвалом называют помещение, у которого пол расположен ниже уровня нулевой отметки строительной площадки более чем наполовину высоты его стен. Иначе это будет цокольный этаж.

Что влияет на устройство подвала

1. Гидрогеологические условия;
2. Тип грунта. Например, земельные работы по скальному грунту будут стоить очень дорого, так как невозможно обойтись без специальной техники;
3. Уровень грунтовых вод. Когда данный показатель превышает глубину заложения фундамента, придется приобрести дорогостоящую гидроизоляцию.

Незаметный люк в подвал под плитку своими руками

Преимущества

1. Создает в доме дополнительную полезную площадь, которую можно использовать для хранения вещей, консервации и продуктов питания. Нередко здесь размещают мастерскую, комнату для инженерных коммуникаций, винный погреб и другие.
2. Устроив подвал под основным домом, вам уже не нужно думать о возведении на территории дополнительного подсобного помещения, тем самым сохраняя нетронутыми строительством такие дорогие квадратные метры участка.
3. Подвал позволяет всегда иметь теплый и сухой пол первого этажа.
4. Хозяева получают дополнительный комфорт, так как не нужно бежать за продуктами в плохую погоду в пристройку, можно просто спуститься вниз и взять все необходимое.

Недостатки

Единственное, что может повлиять на решение устройства подвала, его цена. Она может достигать четверти всех затрат на частный дом, что очень немало. Связано это с дорогостоящими земельными работами, для которых придется нанимать специальную технику.

Можно все выполнить и своими руками, но это потребует очень много сил и времени. Кроме того, потребуется тщательное обустройство помещения, куда входит гидроизоляция, внутренняя отделка и размещение необходимых полок.

Крышка для входа в подвал

Данный элемент не только закрывает вход, но и является частью пола, гармонично сочетаясь с окружающим его поверхностями. Кроме того, она должна легко открываться и плотно закрываться без усилий. Ниже будет рассказано о том,как сделать люк в подвал самому разными способами. (См. также статью Особенности лестницы в подвал.)

Схема люка

Приготовьте материалы и инструменты:

• листовую сталь – толщина не менее 3-5 мм, иначе она может разрушиться;
• металлический уголок;
• жесть;
• болгарку с кругом для резки металла;
• сварочный аппарат;
• плотную резину;
• пенополистирол;
• шуруповерт;
• саморезы;
• рулетку.

1. Крышку люка в подвальное помещение необходимо делать строго под размер шахты, чтобы она устанавливалась точно встык при закрывании. Для этого используйте резиновый уплотнитель, который обезопасит подвал от попадания в него воздуха, что может повлечь увеличение температуры.
2. Сверху ее можно закрыть напольным покрытием, используемым в комнате, или оставить в таком виде, предварительно покрасив краской для защиты от ржавчины. К нижней части стальной пластины приварите по периметру уголок, обеспечив дополнительную жесткость конструкции.

Совет: оставьте место для свободного хода, чтобы крышка плотно садилась на свое место.

3. Проложите изнутри по крышке утеплитель. Используйте для этого пенопласт, который вырежьте таким образом, чтобы он впритык примкнул к внутренней части уголка.
4. Закройте крышку листом из жести, загните его по бокам и зафиксируйте на саморезы или шурупы.
5. Прикрепите подвальный люк на внешние петли. Есть также электрический вариант механизма закрывания-открывания крышки.

Крышка на газовых упорах

Электропривод

В отличие от предыдущего варианта, когда люк может открыть любой желающий, данная конструкция превращает подвал в сейф. Нежелательные посетители попасть туда не смогут при любом желании. Зависит конструкция от того, как составлены чертежи люка в подвал своими руками, мастерства исполнителя и финансовых возможностей заказчика.

Простой электрический привод для крышки в подвал

Обычный вариант

Приготовьте:

• электродвигатель;
• трубы из дюралюминия;
• листовую сталь;
• болгарку с кругом для резки металла;
• сварочный аппарат;
• электрический кабель;
• трехпозиционный тумблер;
• источник тока.

Данный вариант считается самым простым, поэтому применяется не для особой защиты погребка, а для упрощения взаимодействия с люком. Устанавливают механизм непосредственно на откидную крышку.

Совет: никогда не устанавливайте люк на 90°, оставьте место для свободного обратного хода.

Работа конструкции достаточно проста – подаете с пульта сигнал на электродвигатель, он начинает вращаться и приводить механизм в движение. Крышка вверх поднимается благодаря стержню до угла 80°, где его стопорит автоматика.

Закрыть люк можно нажав на второй тумблер на пульте, который включает обратное вращения вала электромотора и возвращает стержень на свое место.Скрыть движущиеся элементы можно за легкими дюралевыми трубами или стальными коробами. Собрать механизм может довольно быстро даже новичок этого дела.

Выдвижной механизм

Инструкция ниже подскажет основные действия. Выполняя ее можно сэкономить на материалах.

Приготовьте:

• листовую сталь толщиной 5 мм;
• металлические ролики с резиновым накатом;
• стальные стержни;
• два электродвигателя;
• трехпозиционный тумблер;
• электрический кабель;
• источник тока.

Данная конструкция сложнее предыдущего варианта, но она позволит надежно обезопасить погреб от постороннего вмешательства. Всю систему вместе с люком размещают под полом, но при этом подвижный люк должен занимать площадь больше, чем вход в шахту подвала. (См. также статью Как сделать лестницу в подвал своими руками.)

Чертеж подвальной крышки

Закрепите стальной лист на металлических роликах, которые будут приводиться в движение электродвигателями, так как один не сможет выполнить поставленную задачу.

На крышке с горизонтальным движением нет петель и ее нельзя открыть нажатием рук, так как в большинстве электромоторов есть встроенный блокиратор свободного хода.

Вывод

Использование люка в подвал облегчает в него доступ и его дольше можно эксплуатировать, чем дверь. Применение электромоторов позволяет сделать погреб недоступным посторонним лицам. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Добавить в избранное Версия для печати

moypodval.ru
