Люк чердачный с лестницей утепленный – утепленный противопожарный выход на чердак своими руками, как сделать чертежи и схемы, размеры конструкций

Содержание

размеры на чердак, чертежи своими руками, утепленный Fakro

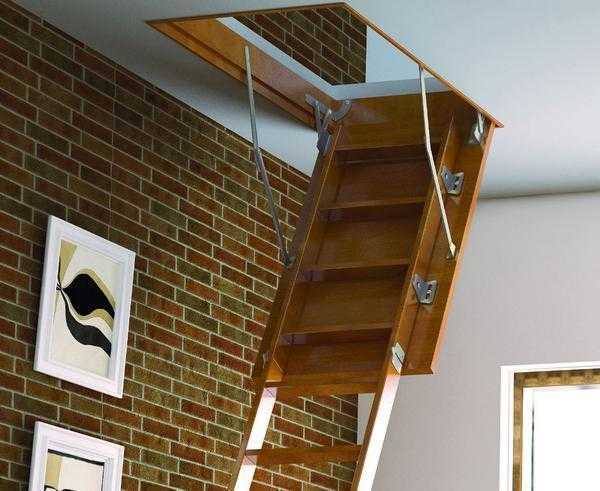

Удобный и стильный чердачный люк с лестницей своими руками

Чердачный люк с лестницей — залог комфортной эксплуатации конструкцииВо многих домах чердак – это не просто заполненная хламом комната, а вполне пригодное для отдыха или работы помещение, которое часто используется. В таком случае, остро встает вопрос о безопасном и удобном подъеме в эту самую комнату. Можно конечно использовать стремянки или иные приставные конструкции, но значительно проще и комфортнее в эксплуатации будет лестница, спрятанная в чердачном люке. Тем более, что сделать такую вещь своими руками не так уж и сложно.

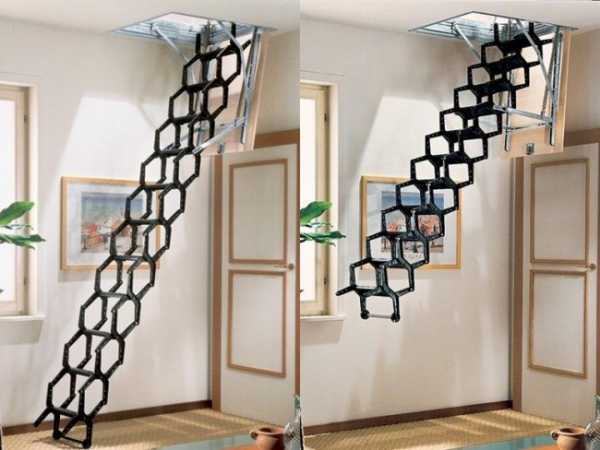

Раскладные чердачные лестницы с люком: размеры и виды

Лестницы, которые ведут на чердак, делятся на три основных вида: стационарные (их нельзя двигать), переносные и раскладные.

Первый тип неудобен тем, что занимает много места. Второй – довольно хлопотный вариант, так как лестницу приходится постоянно двигать с места на место. А вот раскладушки – именно то, что нужно. Они компактные, в любой момент могут убраны и, как правило, вообще незаметны, если их спрятать в люке.

Чердачный люк, несмотря на всю простоту своей конструкции, может быть:

Горизонтальным — самый распространенный типаж, монтируемый в потолок;
Вертикальным – второе его название лаз, наиболее удобный в использовании;
Мансардным – ведет еще и на крышу, имеет сложное устройство, поэтому его лучше заказать у специалистов;
Ревизионным – предназначен больше для проверки помещения (обычно используется, если место совсем мало, а за комнатой следить нужно).

Размеры люка должны четко соответствовать размерам лестницы. Иначе будут трудности с ее эксплуатацией.

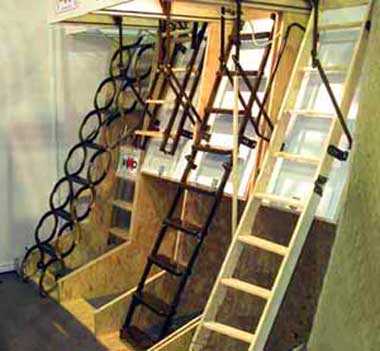

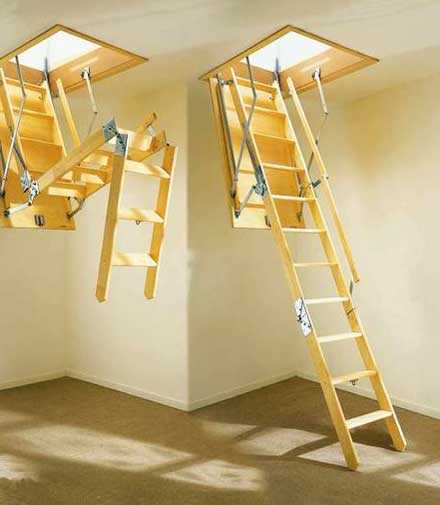

Раскладные чердачные лестницы бывают трех видов

Есть определенные рекомендации, касающиеся устройства и габаритов лестницы:

Высота конструкции не должна превышать 3 метров, иначе становится под угрозой ее безопасность;
Ширина лесенки может быть от 60 см до 1 м;
Лестничные марши лучше делать в районе 60-65 см;
Количество ступенек не должно быть больше 15, а их высота колеблется в пределах 20 см;
Также ступеньки не должны скользить, а их расположение должно быть четко параллельно полу;
Уголок наклона лестницы рекомендуется делать от 60 до 70 градусов.

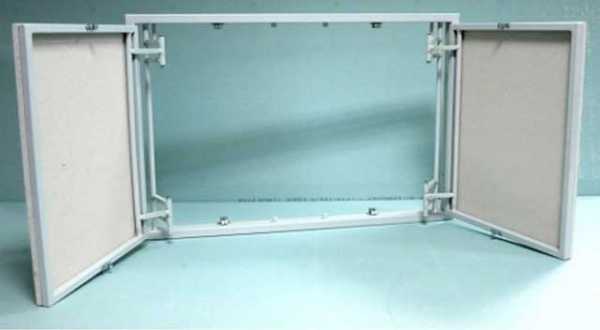

Крышку люка можно делать цельной или из двух одинаковых половинок. Последний вариант очень удобен при широком проеме. В таком случае нет необходимости поднимать крышку полностью.

Можно, конечно же, прибегнуть к более простому варианту. А именно купить люк с лестницей в магазине. Например, в Оби. Ознакомиться с продукцией можно прямо в интернет – каталоге и выбрать именно то, что нужно для дома или дачи.

Надежная чердачная лестница с люком своими руками: чертежи и советы

Помимо размеров, важно определиться с материалом, из которого будет делаться люк. Для его создания может использоваться дерево или металл, как и для лестницы.

Прежде чем приступить к строительству, необходимо создать чертежи конструкций и выбрать место, где удобнее всего разместить люк.

Рекомендации по выбору местоположения люка гласят:

Люк ни в коем случае не должен попадать на балку перекрытия;
Стропила крыши желательно тоже не затрагивать;
Направление люка и его местонахождение во многом зависит именно от направления стропил (на них нужно ориентироваться в первую очередь).

Чердачную лестницу с люком можно сделать своими руками, но перед этим необходимо создать чертежи конструкции

Размеры люка должны совпадать с размерами потолочного проема. Иначе люк может криво стать, что затруднит его эксплуатацию, а со временем может привести к появлению трещин в самом потолке.

То место, где будет размещен люк, потребует дополнительного укрепления во всех направлениях. При этом если чердак не отапливается, то необходимо подумать о теплоизоляции крышки.

После создания чертежей и определения места, где будет располагаться люк, можно приступить к его изготовлению.

Герметичный люк на чердак с лестницей своими руками

Ничего сложного нет в том, чтобы сделать своими руками люк вместе с лестницей, ведущей на чердак. Нужно просто соблюдать определенную последовательность действий и работать по инструкции.

Сам люк может представлять собой уже готовую конструкцию с имеющимися уплотнителями с обеих сторон и с внешними планками по всему периметру. Учитывая это, процесс закрепления люка может упроститься.

Создать герметичный люк на чердак не так уж сложно, главное — придерживаться инструкций и последовательности

Итак, работа по креплению люка на чердак состоит из таких шагов:

Подготовка проема в потолке — все замеры можно сделать, находясь внутри комнаты на чердаке. Так будет удобнее. Можно используя электродрель, просверлить отверстия по периметру будущего люка. А само отверстие вырезать электролобзиком.
Примерка люка – сняв все имеющиеся на нем накладки и оставив только каркас, нужно прислонить люк к проему, и проверить плотность прилегания. Люк должен стать в отверстие как «влитой». На этом же этапе можно приделать к люку защелку.

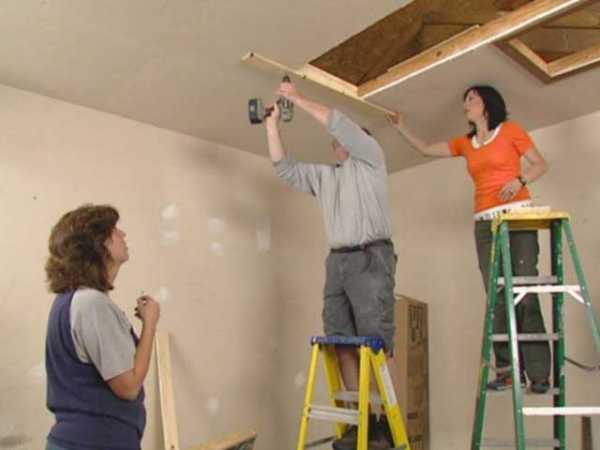

Монтаж и фиксация – лучше делать эту работу вдвоем. Начинать нужно со стороны чердака. Непосредственно к люку крепится верхняя внешняя планка и фиксируется в отверстии. Затем со стороны комнаты крепится нижняя планка и фиксируется на потолке. Закрепляется крышка.
Проверка конструкции – не стоит давать сразу максимальную нагрузку на лестницу. Лучше это делать постепенно.

Если есть желание, можно сделать красивую отделку входа на чердак. Если нужно, чтобы люк не был заметен, лучше использовать те же материалы, что брались для потолка или же наоборот выделить его ярким пятном. Если люк состоит из металла – его можно покрасить.

Как сделать чердачный утепленный люк с лестницей

Для того, чтобы из помещения не уходило тепло, люк можно сделать с дополнительной теплоизоляцией. Это не сложно.

Процесс создания утепленного люка своими руками выглядит так:

Из планок в 25 или 30 мм сбивается каркас прямоугольной формы на 40 — 50 мм меньше проема со всех сторон;
Сама рамка люка обшивается ДВП, деревянной обрешеткой или фанерой;
Для того, чтобы сделать люк теплым, на его основу кладется пленка пароизоляции, а сверху минеральная вата, пенополистирол или какой-либо другой утеплительный материал;
Далее утеплитель фиксируется досками и приклеивается, а другая сторона обрабатывается ДВП или фанерой;
Затем на уже утепленный люк и на потолок прикрепляются петли, а проем обшивается наличниками.

Дополнительно утепленный люк можно защитить специальной уплотнительной резинкой, чтобы он плотно «сидел».

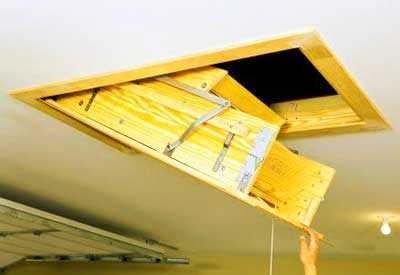

Чердачный люк с лестницей можно дополнительно утеплить

Установка люка в отверстие осуществляется таким образом:

Устанавливаются две досточки, на которые будет крепиться конструкция;
Специальными распорками делается установка и выравнивается рамка;
Далее шурупы ввинчиваются в переднюю и заднюю часть рамки, а возможные щели заполняются теплоизоляцией;
Затем монтажные доски убираются и осуществляется проверка лестницы путем ее раскладки и осмотре на перекосы и неровности.

Можно также сэкономить себе время и сделать выбор в пользу лестниц, которые уже имеют в комплекте люк с утепленной крышкой и производятся известными фирмами.

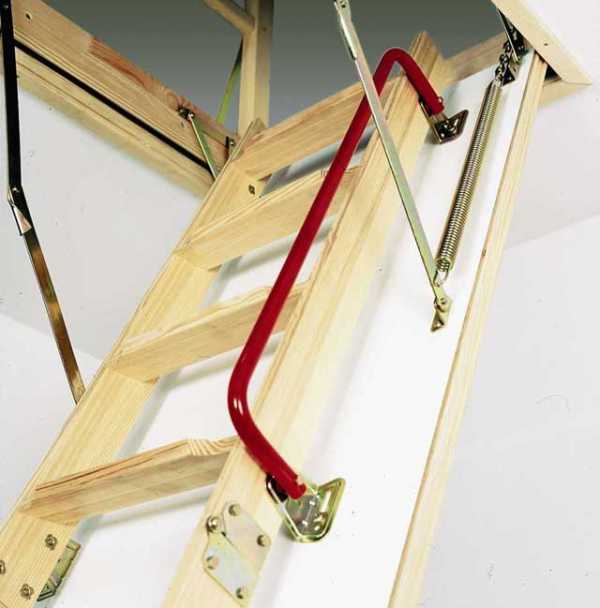

Например, компания Fakro производит лестницы, которые славятся своей практичностью, надежностью и идут в комплекте с уже утепленной крышкой люка. Продаются они в уже собранном виде, поэтому их установка произойдет быстро и легко.

Кроме Факро, стоит отметить и фирму Велюкс. Благодаря неизменному качеству своей продукции она уже много лет удерживает лидирующие позиции на рынке своей отрасли. Ее изделия сумели по достоинству оценить жители России, Украины и Беларуси.

Все лестницы VELUX можно разделить на три группы:

«Эконом» — складная конструкция, состоящая из трех секций без утепления. Может сослужить хорошую службу в гараже или на даче.
«Базовая» — также имеет три секции и дополнительно утепленную крышку люка.
«Компакт» — состоит из четырех укороченных секций, имеет специальный утеплитель. Отлично подходит для маленьких помещений, где поставить обычную лестницу проблематично.

Как видно, есть выбор – сделать люк с лестницей самостоятельно и тем самым сократить свои расходы или купить уже готовую конструкцию.

Стандартный люк для чердака без лестницы

Люк не обязательно должен быть с лестницей, он может быть и без нее. Он более прост по своей конструкции, но и менее удобен. Ведь лестницу все равно придется приставлять или каким-то образом фиксировать.

Сам люк сделать довольно просто. Как правило, для этих целей используются деревянные бруски, которые собираются в прямоугольник и свинчиваются по углам саморезами.

Стандартный люк без лестницы можно сделать самостоятельно, и без особых усилий

Монтаж чердачного люка в проем выглядит таким образом:

Фиксация люка в проеме — сделать это можно положив его на досточки, уложенные поперек проема к потолку;
Крепление люка – это нужно сделать так, чтобы расстояние со всех сторон между ним и проемом было одинаковое;
Далее в щели вставляются деревянные вставки и с каждой стороны ввинчиваются не менее 3 саморезов;
Пустое пространство между проемом и люком задувается пеной, а после ее высыхания можно заниматься облицовкой и отделкой.

Собственно, вот и все работы. Сделать это несложно даже новичку. Главное, не бояться и смело браться за дело.

Как смонтировать чердачный люк собственноручно (видео)

Создание чердачного люка с лестницей или без – дело хлопотное, но несложное. Можно купить уже готовую конструкцию и просто ее собрать, а можно сделать самостоятельно, приобретя лишь материалы. Это выбор каждого. В любом случае, есть варианты, как сделать вход на чердак красивым, удобным и безопасным.

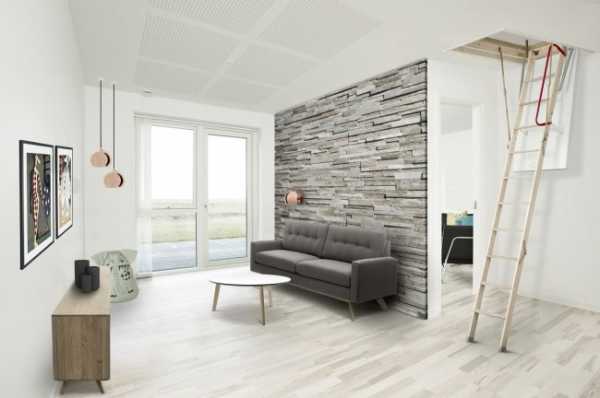

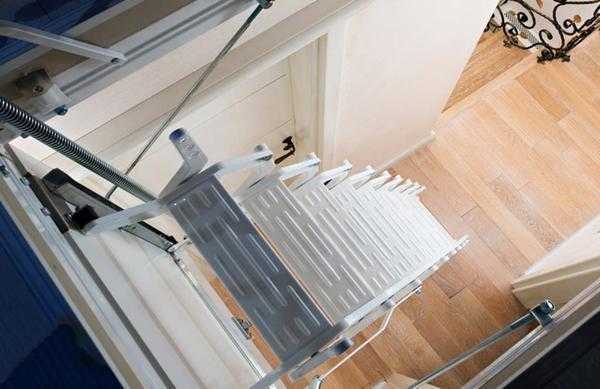

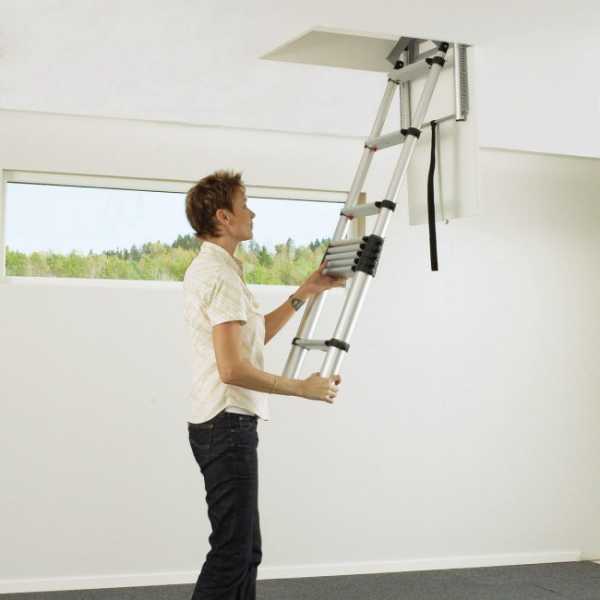

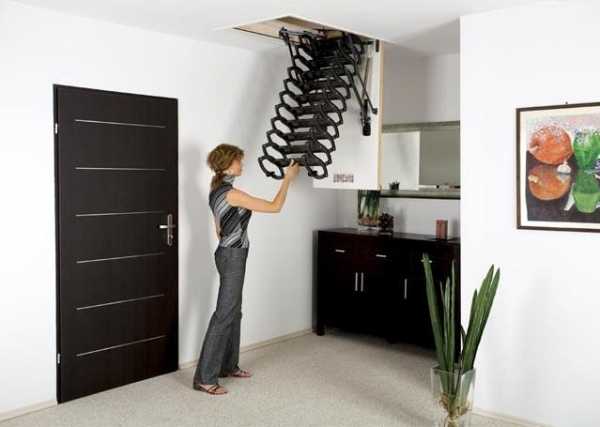

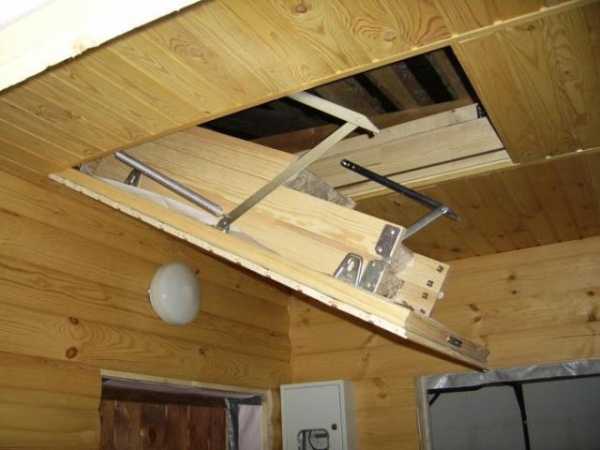

Каким может быть чердачный люк с лестницей (фото примеров)

Замена насоса в стиральной машине: сливной в Самсунг, как поменять на LG и Bosch, где находится помпа
Стиральная машина не набирает воду причины: не поступает вода в машинку, почему Самсунг гудит, нет подачи в барабан
Спутниковая антенна на 2 телевизора: схема подключения ТВ к тюнеру, как подключить второй к одной тарелке
Отпариватели для домашнего использования какой лучше: ручной и вертикальный, как выбрать для одежды, советы

Вред микроволновки: или польза, мнение экспертов, миф или реальность, научные подтверждения, печь для здоровья
Как очистить ручки у плиты: снять с газовой Гефест, чистка своими руками, как помыть, нашатырно-анисовые капли
Установка варочной панели в столешницу: видео, как установить газовую, правильная врезка своими руками
Тостеры какой фирмы лучше: как выбрать для дома, купить лучший, рейтинг и контрольная закупка, правильный выбор

openfile.ru

Как установить люк на чердак с лестницей своими руками: пошаговая инструкция

Чердак – это отличное место для размещения различных старых вещей, одежды и прочих принадлежностей. Хотя, для его использования, нужно специальное обустройство люка, которое поможет без особого труда попасть на него. О разных типах люков для чердака и об их особенностях более подробно напишем ниже.

Выбор места люка на чердак и подготовка к работе

Назначение чердака – это обычно кладовое помещение. В нем хранят разные вещи, которые периодически или сезонно используют.

И чтобы быстро достать их, нужно иметь постоянный доступ к чердаку.

Для данных целей рекомендуется устройство люка, который позволит доставать из чердака, любую нужную вещь.

Есть два способа входа в чердачное помещение. При первом способе проделывается на фронтонной части, специальное входное отверстие, на котором монтируется чердачная дверь. Такой способ достаточно хорош и в потолке не обязательно делать отверстие и нарушать его общую целостность. При использовании двери, необходимо будет устанавливать специальную лестницу, а это требует определенных материальных затрат и сэкономить вряд ли получится. Второй способ, более легкий и заключается он в обустройстве люка на чердак, который будет располагаться на потолке.

При выборе места, на котором будет находиться люк, нужно будет просчитать, чтобы крышка люка свободно открывалась, без каких-либо препятствий.

Люк с лестницей

Помимо этого, дизайн люка, должен хорошо гармонировать с общим стилем дома.

Если планируется монтаж стационарной лестницы, то она также не должна создавать препятствие в свободном перемещении по комнате.

Если на потолке располагаются балки перекрытия, то нужно учесть, чтобы люк не располагался именно на них, так как прочность потолочного перекрытия может существенно снизиться.

Люк на чердак своими руками должен иметь следующие особенности:

привлекательность;
простота монтажа;
надежность, прочность и безопасность;

Особенности и разновидности чердачных люков

Виды люков-лестниц

Люк на чердак в зависимости от своего расположения и конструктивных особенностей бывает:

горизонтального типа;
вертикального типа;
углового типа.

При первом варианте монтаж люка идет на поверхности потолка. Данные люки отличаются высоким удобством при эксплуатации и легкостью выполнения.

Второй тип люков называют еще лазом. Угловой тип люка устанавливается на мансардном помещении, при условии наличия покатого типа кровли.

Помимо этого, люки для чердака выполняют из дерева, металла, различного пластика и других прочих материалов. Но чаще всего, при строении люков применяется дерево.

Люк на чердак утепленный

Для сооружения утепленного люка необходимо применять следующую инструкцию:

Перед началом монтажа, необходимо сделать чертеж люка на чердак, в котором будет указана его форма, размер и особые конструктивные особенности.
Для сооружения каркаса люка необходимо подготовить доски, толщина которых будет ровна 2 см. Из них соорудите прямоугольную конструкцию.
Все углы должны быть ровными. Обычно, размер стандартного люка равен — 600х1200 мм. Размер люка также зависит от конституции людей, которые будут им пользоваться и соответственно от размера вещей, которые будут храниться на чердаке.
Дальнейший этап – это вырезание проема на потолке, при этом проем должен быть на 5 см больше, чем исходные размеры люка на чердак. Основная задача данного припуска – это обшивка проема при помощи специальной рамки.
При работе в деревянных домах, для производства люка подойдет такое же дерево, которое вырезается с потолка. Либо приобретите подходящую древесину в магазине.
При выборе древесины, лучше выбрать лиственницу, так как этот сорт дерева хорошо ведет себя при использовании и обладает высокими прочностными свойствами.
Сторона крепления петель на люке, будет зависеть от индивидуальных желаний хозяев.
Для придания дополнительной прочности крыши, нужно позаботиться об установке специальной диагональной распорки, ее фиксируют при помощи саморезов или стальных уголков.
Для обеспечения теплоизоляции дереянного люка, используйте утеплитель. Наиболее часто, применяют такой строительный материал, как и при утеплении чердачного помещения, например, минеральная вата.
Необходимо также учесть, что на дне крышки нужно установить пароизоляцию, так как данные виды утеплителей восприимчивы к сырости и влажной среде и может появится плесень.
Далее устанавливается фурнитура, т.е. различные защелки и доводчики. Установка уплотнителя по периметру люка позволяет предотвращать попадание холодного потока воздуха из чердака в комнату.
Рама с внутренней стороны обшивается с помощью наличника, для более красивого внешнего вида люка.
Заключительным этапом идет установка лестницы, которая помогает подниматься и спускаться с чердачного помещения.

Монтаж и установка люка на чердак

Монтаж и установка люка на чердак, купленного в строительном магазине немного проще, чем самодельный люк. Хотя, в данном вопросе существуют свои нюансы, которых обязательно следует придерживаться.

Стоимость магазинного люка напрямую будет зависеть от материала, из которого он выполнен. Цена на металлический люк на чердак, выше, чем деревянный.

Перед тем, как купить люк лестницу на чердак, необходимо предварительно провести замеры высоты потолка в комнате, и места установки лестницы.

Плюсами покупных магазинных сдвижных лестниц для люков считают:

Легкость в использовании и компактность;
Многофункциональность;
Простота монтажа и установки;
Красивый и привлекательный внешний вид.

Для раскладывания лестницы на чердак вам не потребуется прикладывать больших усилий. Благодаря этому, покупные модели выдвижных люков распространены гораздо больше, чем самодельные.

Для того, чтобы собрать люк и лестницу потребуется два человека. Один будет находиться на чердаке, и поднимать готовую конструкцию наверх.

Перед тем, как зафиксировать раму, на нижней части необходимо установить две доски, именно на них в будущем будет производиться укладка люка.

Далее вся конструкция монтируется на них и выравнивается специальными клиньями. Для качественного контроля ровности угловых соединений используйте строительный уровень.

За счет этого, вам удастся избежать различных деформаций люка в процессе его монтажа и установки. После фиксации лестницы на раме, люк крепится на нее шурупами.

При возникновении незначительного зазора, для его заполнения применяют монтажную пену.

Далее снимают доски, которые страхуют люк от перекоса, но следует учитывать, что пока монтажная пена полностью не застынет, использовать люк будет невозможно.

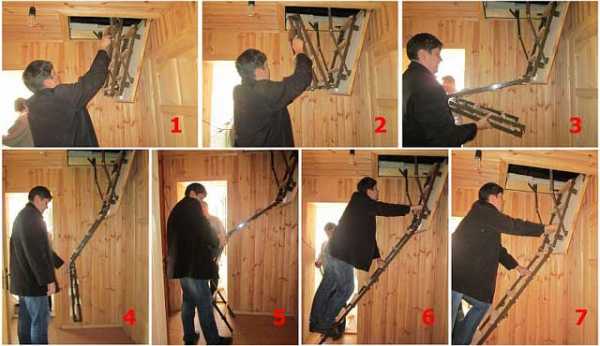

На лестнице боковые болты необходимо ослабить и она будет раскладываться до нужного размера. При перекосе, следует отрегулировать лестницу так, чтобы она стала достаточно ровной, сделать это можно с помощью перекручивания болтов.

Люк на чердак своими руками

Если вы планируете устройство люка для чердака на железобетонных перекрытиях, то рекомендуем обустраивать люк в местах стыка двух плит. Благодаря этому, вам удастся предотвратить снижения прочности всей конструкции.

Для производства стандартных или противопожарных люков на чердак необходимо проделать специальное отверстие, для бетонной плиты, при этом работы займут как минимум два часа. Для проделывания отверстия вам потребуется болгарка, со специальными насадками для металла, а также вам понадобится перфоратор, лом и кувалда.

Первым делом, необходимо сделать разметку, при этом размер отверстия на бетонной плите должен быть на пару сантиметров больше, чем размер люка.

Для получения строго вертикального торцевого участка люка, нужен будет перфоратор и сверло в нем, длина которого больше, чем толщина бетонной плиты.

Нужно следить, чтобы перфоратор находился строго вертикально по отношению к рабочей поверхности. В каждом из намеченных углов нужно просверлить по одному отверстию.

При помощи алмазного диска нужно прорезать одну из линий разметки. И необходимо строго следить, чтобы диск не соприкасался с арматурой, во избежание его порчи. После того, как прорези подготовлены, при помощи перфоратора найдите пустые участки бетонной плиты, просверлив их насквозь.

С помощью кувалды, разбейте плиту, в местах соприкосновения бетона с металлической арматурой, используйте лом.

Как только вы оббили весь бетон аккуратно срежьте всю металлическую арматуру, при помощи проведения нивелировки сгладьте все имеющиеся неровности, появившиеся на поверхности металла. Необходимо отметить, что от ровности и гладкости чердачного проема будет зависеть точность и качество установки люка.

Если вы планируется применять покупное устройство, то исходные размеры для чердачного проема в потолке должны быть указаны в технических показателях люка.

При выполнении люка на чердак своими руками, с каждой стороны следует оставить по два сантиметра.

Для изготовления люка на чердак, следует сначала соорудить раму, которая крепится в проеме при помощи анкеров. Для обеспечения плавного закрывания или открывания люка, нужно приобрести специальные доводчики.

И поверхность крышки должна быть похожей с отделкой потолка. Идеальный вариант — использование пенополистирольных плит, которые будут сверху обшиваться листами ДСП.

чертежи своими руками, размеры Fakro, утепленный в ОБИ и Фактро, установка Велюкс

Для обустройства подъема на крышу отлично подойдет чердачный люк с лестницей

Чердачный люк с лестницей – отличный вариант, так как конструкция простая в эксплуатации, легкая по весу и не доставит много хлопот при обустройстве. Именно с помощью чердачных лестниц можно с легкостью открыть доступ до верхнего уровня, причем это безопасный и очень удобный способ подъема. Некоторые с помощью люков и раскладных лестниц вовсе экономят пространство, ведь установка обычной лестницы займет не только много места, но и немало материала, а также трудов и времени для монтажа.

Нужны ли чертежи для чердачной лестницы с люком своими руками

Установка чердачной лестницы своими руками вполне возможна, однако, должен быть минимальный запас навыков работы с такими конструкциями.

Необходимо делать лестницу максимально:

Прочной;
Безопасной;
Удобной;
Устойчивой.

Естественно, можно приобрести готовые лестницы в ОБИ, и нанять мастера по сборке, но это будет несколько дороже по стоимости. Намного лучше сделать лестницы своими руками, ведь для этого просто нужно сделать чертежи, определить конкретные размеры, а также просто следовать инструкции по сборке подобных изделий.

Что касаемо материала, то желательно отдавать предпочтение деревянным лестницам, так как с ним проще всего работать вручную, а смотрятся такие устройства подъема достаточно эстетично и привлекательно. К тому же, у них отличные эксплуатационные свойства. Если грамотно ухаживать за древесиной, то она прослужит длительное время и не принесет проблем.

Оптимальным вариантом древесной породы считается сосна, так как она в точности соответствует таким требованиям, как прочность, долговечность и износоустойчивость и стоит сравнительно недорого.

Для частного дома стоит обустраивать лестницу с одним маршем. Сделать чертеж и саму конструкцию несложно, а благодаря тому, что в ней не нужно создавать площадку, то задача упрощается в несколько раз.

Размеры чердачных лестниц с люком

Лестницы, ведущие на чердак – это разнообразные изделия, которые могут отличаться по форме, комплектации, материалу, а также по способу монтажа и эксплуатации. Неважно, на даче или в доме для постоянного проживания, лестница должна по габаритам соответствовать размерам проема люка. Только в таком случае при эксплуатации не будет проблем.

Очень популярны лестницы из Беларуси, а также модели Велюкс, которые обладают отличным качеством и превосходными техническими характеристиками.

Существуют определенные понятия размеров лестниц, от которых зависит жесткость и тому подобные параметры, и на них стоит обязательно обращать внимание при обустройстве конструкции:

По высоте складные лестницы, независимо от того, какой материал использовался для их изготовления, металл или дерево, не должны превышать 3,5 м. Излишняя высота делает их более неустойчивыми, а также менее жесткими и, соответственно, прочными. Если пролет большой, то желательно установить лестницу стационарного вида.
Нужно обязательно взять в учет угол наклона, который будет у лестницы. Он должен колебаться в пределах 60-75 градусов. При угле наклона больше допустимого, лестница становится небезопасной для передвижения, а также будет занимать слишком много места при раскладывании.
Ступеньки лестницы должны быть параллельные относительно пола, а также каждую нужно снабдить антискользящей бороздкой или накладкой.

Что касаемо люка чердачной лестницы, то он должен быть утепленным, вертикальным по способу открывания. Только в таком случае можно будет избежать сквозняков и проблем при эксплуатации.

Преимущества люка с лестницей на чердак

Независимо от того, какая модель чердачной лестницы будет использоваться, они должны быть безопасными.

Самые популярные фирмы:

Фарко;
Velux;
И им подобные.

Эти конструкции обладают массой преимуществ. Самое главное достоинство состоит в том, что они значительно экономят пространство в помещении. Помимо этого, с их помощью можно безо всякого труда подниматься и спускаться. Они компактные даже в разложенном состоянии. Благодаря тому, что в продаже имеется большой выбор чердачных лестниц, то подобрать изделие, которое будет полностью соответствовать предпочтениям, стоимости и уровню комфортности, совершенно не трудно.

Такие лестницы отлично впишутся в любой интерьер, дизайн и дом, а потому не стоит переживать о том, что ваш дом будет испорчен посредством установки такого механизма.

Важно заметить то, что складные лестницы особенно безопасные, обладают насечками на ступенях, которые исключают скольжение, а некоторые модели вовсе идут со встроенными перилами. Также у раскладных чердачных конструкций есть фиксаторы, которые держат изделие в собранном виде до момента эксплуатации. Чтобы сделать конструкцию максимально безопасной можно, установить наконечники с эффектом антискольжения.

Такие лестницы очень прочные, надежные и, самое главное, недорогие. По весу они могут выдерживать 250 кг. Открыть и закрыть их очень просто, точно так же, как и установить. Для того чтобы начать эксплуатацию, достаточно одного движения руки. Не потребуется использовать специальное оборудование или особо сложные действия.

Выбор люка для чердака с лестницей

При выборе чердачного люка, стоит обращать внимание на конструкцию.

А именно, на:

Комплектацию;
Размеры;
Наличие утеплителя.

Есть изделия, которые уже готовы к установке, и в них есть наружные и нижние планки. Подготовить под такой люк проем намного проще, а значит, не возникнет проблем при обустройстве чердачной лестницы. Разметка делается вручную, а также при помощи таких инструментов, как уровень, желательно лазерный, и рулетка. Стоит заметить, что допустимо монтирование люка, в котором есть наружный кожух. В таком случае, толщина самого люка должна быть несколько меньше толщины перекрытий, чтобы на верхнем уровне люк не выступал и не создавал помеху при передвижении.

Проводя разметку максимально точно, можно исключить нюансы того, что возникнут оплошности и проблемы при монтаже.

При вырезании люка, не стоит забывать про то, что в перекрытиях есть слои гидроизоляции, теплоизоляции и шумоизоляции. Их ни в коем случае нельзя вытягивать наружу, так как это нарушит целостность покрытий и каждого слоя в целом. Их аккуратно загибают, подрезают и фиксируют. Перед установкой люка, нужно проверить соответствие размеров его и проема.

Удобные чердачные лестницы Fakro с люком

На сегодня особой популярностью пользуются чердачные лестницы Fakro. Это конструкции, в которых может быть 3-4 секции. В основном, они изготавливаются из дерева, но возможно наличие металлических элементов.

Для конструкций из натуральной древесины используется сосна, заготовленная в зимний период, благодаря чему изделие более:

Прочное;
Долговечное;
Износоустойчивое.

Сложенное состояние лестницы обладает компактными размерами. Конструкция полностью фиксируется под потолком, а если быть точнее, то под крышкой люка. При приобретении изделия с люком, нужно обратить внимание на наличие особенно прочного замка, который будет держать лестницу. Абсолютно все наборы лестниц Факро имеют в комплекте утепленный люк, что исключает дополнительное прокладывание слоя теплоизоляции, если на втором этаже располагается чердак, а не жилое помещение. На ступенях присутствуют антискользящие выемки, что делает их максимально безопасными. Ступени крепятся по типу ласточкиного хвоста, что упрощает их складывание при отсутствии надобности в эксплуатации. Изделия обладают отличной устойчивостью, так как разрабатываются лучшими специалистами. Модельный ряд лестниц Факро очень большой, а потому есть возможность подобрать конструкцию по нужным размерам, формам и модели.

Обзор: чердачный люк с лестницей (видео)

Эти лестницы станут отличным вариантом для малогабаритных помещений, как для частных, так и для дачных домиков, или вовсе для обычных квартир, если они обладают несколькими уровнями, что сейчас особенно модно.

Оцените статью: Поделитесь с друзьями!

homeli.ru

размеры, конструкция и советы специалистов

Аккуратная деревянная лестница на чердак может прекрасно вписаться в интерьер.

В каждом частном доме, да и во многих многоэтажках, есть чердачное помещение или чердак в простонародье. Попасть туда можно разными способами – по металлической, приваренной наглухо лестнице, с помощью приставной лестницы в том случае, если на чердак вообще ничего не ведет, и по маршевой лестнице в больших домах, что в принципе достаточно редко встречается. Мы же сейчас рассмотрим вариант поэкзотичнее – это чердачная лестница с люком.

Голливудская эргономика

Сам принцип работы данного механизма знаком нам в основном из западных фильмов, когда главный герой, решая попасть на чердак собственного дома, тянет за какую-то веревочку, и вдруг прямо в потолке образуется люк и из него, как по мановению волшебной палочки, «вырастает» складная лестница. Сейчас каждый может себе позволить подобное чудо и подобрать материал и конструктивные особенности, равно как и необходимые размеры по своему вкусу. Эргономичность – одно из основных положительных качеств данного механизма.

Разложить такую лестницу сможет даже хрупкая девушка.

Однако об использовании в вашем доме столь интересной конструкции, вам стоит подумать заранее и включить ваши пожелания в проектные проработки. Только в этом случае можно достигнуть эффекта максимальной эргономики. В противном случае – вам придется подстраиваться к уже существующим конструктивным особенностям строения и быть готовым к неприятному процессу переделки уже созданного.

Люк должен располагаться между балками перекрытия.

Примерные размеры и конструктивные особенности

Теперь о самом люке. Он, естественно, закрывает проем в потолке и служит одновременно несущей площадкой и маскировкой для выдвижной или раскладной лестницы. Обычно проем не превышает размеры 800 мм в ширину и 1200 мм в длину, что вполне удобно для взрослого человека, учитывая средний угол подъема в 45 градусов (возможен и больший угол), если, конечно, вы не вознамеритесь втащить на чердак ненужный вам рояль.

Примерные размеры компактной стационарной лестницы на чердак.

О лестницах, пожалуй, нужно поговорить отдельно. Основное внимание стоит обратить на материал, из которого они изготавливаются. Для любителей природного материала, конечно же, больше подойдет дерево. Такие лестницы могут напоминать трансформер и раскладываться как циркуль или быть похожими на удлиняющуюся руку терминатора, совсем как тригонометрическая линейка. Существуют так же и металлические конструкции, они изготавливаются из легких сплавов. Но к вышеперечисленным способам раскладывания у металлических лестниц добавляется еще один, достаточно интересный. Назовем его «принцип кукушки». Вы когда-нибудь видели часы с кукушкой? Именно по такому принципу, раскладываясь вперед и удлиняясь, он и действует. Причем в сложенном состоянии, ступени плотно прилегают друг к другу. Этому механизму уже более 500 лет, а он все так же востребован в современном быту.

[ot-gallery url=»//lestnitsygid.ru/gallery/vidy-cherdachnyx-lestnic»]

Идея!
Чтобы максимально упростить использование раздвижных металлических лестниц, можно установить электропривод. С ним разобрать/собрать лестницу можно будет одним нажатием кнопки на пульте.

Утепление

Конечно, имея проем в потолке, следует позаботиться о минимизации оттока теплого воздуха из помещения. Проще говоря — о термоизоляции.

Если чердак у вас жилой и отапливаемый, то теплоизоляция люка не потребуется.

Плотное прилегание самого лючного блока, впрочем, как и наличие доводчиков и пружин не обеспечит должного эффекта. Поэтому специалисты рекомендуют утеплять чердачный люк точно так же, как и всю площадь чердачного помещения. Для этого лучше всего подходит минеральная вата.

Утепление чердака при помощи минеральной ваты.

Крепеж лестницы на утепленном таким образом чердачном люке должен быть рассчитан с учетом толщины термоизолятора. Стоит лишний раз напомнить о стандартном порядке термоизоляции – прежде всего, крепится паробарьер, затем укладывается минеральная вата и после еще один слой паробарьера. Крепеж происходит с помощью строительного степлера. Быстро и надежно. Именно таким образом достигается максимальный эффект теплосбережения в вашем помещении, а чердак «дышит», как говорят строители.

Дополнительно можно установить такой вот утепляющий короб

Важно!
Не путайте паро- и гидробарьер, ибо последний крепится только на самой крыше под кровельным материалом или изнутри чердачного помещения к наклонным стропильным ногам, что является дополнительной страховкой от попадания влаги внутрь.

Кстати говоря, если домик ваш используется только в летний период, то и с утеплением чердачного люка, впрочем, как и самой крыши, можете особо не заморачиваться.

Оригинальное решение проблемы утепленного люка

Как достичь максимального прилегания люка к чердаку

Один из часто задаваемых вопросов – как обеспечить плотное закрывание чердачного люка, без провисаний? Здесь каждый для себя должен найти совой собственный «рецепт».

Существует несколько самых распространенных вариантов, это:

пружины;
Люк на пружинах.
доводчики.
Люк с доводчиком.

Естественно доводчики многократно превосходят все остальные вспомогательные механизмы, но они достаточно дороги и, если учесть, что их нужна пара – выходит достаточно ощутимо для бюджета. Тем не менее, преимущества их неоспоримы. Плавное движение самого механизма, возможность регулировки и эстетический вид готовой конструкции, вряд ли оставят кого-либо равнодушным. Пружины, в качестве вспомогательного подъемного механизма, несколько проще и, уж конечно, дешевле. Именно поэтому им и отдают предпочтение производители готовых чердачных блоков. Расположенные по обе стороны от ступенек и прикрепленные непосредственно к механизму фиксации, они помогают максимально уменьшить усилие при открытии или закрытии чердачного люка. Прочие способы, конечно, тоже имеют право на жизнь, как то щеколды, шпингалеты, магниты и даже веревочки, намотанные на гвоздик. Но эти технические изыски нами рассматриваться не будут. Оставим их вам на доосмысливание в качестве напоминания о том, что чем проще механизм – тем меньше он ломается.

Вы можете установить даже простой замок, но особого удобства это вам не принесет.

Эпилог

Итак, поверхностное ознакомление с еще одним, достаточно экзотическим, вариантом транспортировки себя любимого в наивысшие чертоги любого здания, со временем, как правило, неминуемо превращающиеся в хламонакопитель – чердак, подошло к своему логическому завершению. Можно лишь добавить, что какую бы вы не выбрали конструкцию, и из какого бы материала она ни была сделана, вы станете обладателем особой изюминки в вашем доме, пусть даже речь идет о такой банальности, как проход в чердачное помещение. Для тех же, у кого руки растут из нужного места, существует особая рубрика, в которой подробно описывается весь процесс и варианты изготовления. Отметим также, что при должном подходе, вы можете превратить свой чердак в не менее комфортабельное помещение, чем самая уютная комната вашего дома.

[ot-gallery url=»//lestnitsygid.ru/gallery/varianty-obustrojstva-cherdaka»]

особенности конструкции и советы по монтажу

Чердачная лестница с люком

Чердачное помещение – это неотъемлемая часть любого загородного дома или индивидуального коттеджа. Оно выполняет роль воздушной подушки и препятствует выходу тепла зимой или проникновению жары от раскаленной крыши летом. Однако, это помещение можно использовать еще и как склад для редко используемых вещей, предметов быта, некоторого инструмента. В подвальном помещении или в наружных хозяйственных постройках может быть сыро, а чердак всегда сухой и проветриваемый. Остается решить главную проблему – обустроить лестницу для выхода под крышу.

Если высота чердачного пространства не позволяет обустроить там жилое помещение, то возводить стационарную лестницу нет смысла. Второй вариант – обустройство люка, открывающегося вверх или вниз, с использованием приставной лестницы. Неудобство такого решения в том, что лестницу нужно будет хранить рядом с люком или уносить после каждого использования. К тому же, необходимо продумать, как закрепить ее во время подъема/спуска. Самый оптимальный и комфортный вариант –складывающаяся лестница, закрепленная на самом люке.

Конструктивные нюансы

Для того, чтобы установить люк со складной лестницей, высота комнаты под чердаком должна быть от двух до трех метров. Только в этом случае можно добиться комфортного угла наклона лестничной конструкции. Идеальным для таких лестниц считается угол 45°. Как правило, фабричные готовые складные лестницы имеют от 10 до 15 ступеней. А если учитывать, что высота между ступенями составляет 18–19 см, тогда общая длина пролета в разложенном виде будет между двумя и тремя метрами.

Если верхнее перекрытие вашего коттеджа будет выполнено из бетона, то лучше заранее подготовить проем для выхода под крышу. В деревянном же перекрытии такая конструкция устанавливается между несущими балками. Для этого расстояние между ними не должно быть меньше 600 и больше 1000 мм. Складная конструкция должна помещаться в проем шириной от 600 до 800 мм и длинной от 1000 до 1400 мм.

1. длина проема; 2. ширина проема

Важно!
При подъеме/спуске нагрузка должна равномерно распределяться между обеими балками. Поэтому, устанавливать крышку с лестницей надо так, чтобы она открывалась параллельно балкам, а не поперек им.

У деревянной конструкции толщина ступени 20 мм и ширина от 250 до 300 мм. Такие размеры обеспечивают комфортное и безопасное использование раскладной системы. Ведь они должны выдерживать вес человека с грузом, т. е. до 250 кг.

1. толщина ступени; 2. ширина ступени

Наиболее удобные размеры каркаса для люка составляют 700х1200 мм. Тогда проем в перекрытии не будет слишком большим, а лестница громоздкой. Для переноски предметов такого проема вполне достаточно.

Надежность плюс простота равняется комфорт

Комфорт прохода в чердачное помещение начинается с крышки. Если вы отапливаете чердак либо хотите смонтировать подобную конструкцию в летнем домике, то вам не стоит переплачивать за утепленную крышку. Но, если же крышка будет разделять теплую комнату и холодное пространство под крышей, то термосберегающая пластина необходима. Она устанавливается производителем под лицевой поверхностью крышки. Ее назначение – создать эффект термоса и не допустить потери тепла.

Складная лестничная конструкция на откидывающемся люке имеет целый ряд преимуществ:

общий каркас и крышка соединены петлями. Благодаря ним перегородка чердака откидывается легко и без скрипа;

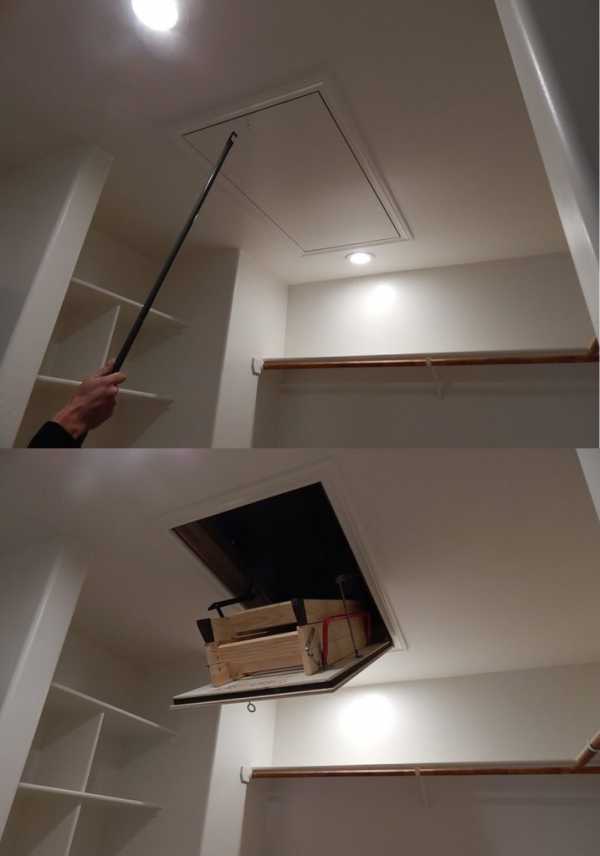

крышку можно открыть, стоя на полу. Для этого нет необходимости использовать стул, табурет или стремянку;
в сложенном состоянии полностью помещается на люке;

наличие пружины, амортизаторов или растяжек обеспечивает плавное открывание/закрывание перегородки чердака.
вся конструкция фиксируется в закрытом положении при помощи замка. Отрыть замок можно только с помощью удлиненной ручки. Один конец ее выполнен в виде четырех- или шестигранника. Такую ручку легко можно определить в недоступном для детей месте;

Ручка для открытия люка

Прочие особенности и возможные недостатки

Одними из основных достоинств подобных лестниц являются простота использования и надежность конструкции. Когда крышка чердака откинута, секции лестницы находятся в сложенном состоянии. Раскладываются они принудительно. Это их свойство – гарантия того, что ничего не упадет на вас сверху. Даже случайно.

Для безопасности и удобства немаловажным является то, что лестница плавно складывается и раскладывается

К тому же, в сложенном состоянии крышка поднята до уровня потолка. Такое расположение не препятствует распространению света в этом помещении. Складная лестничная конструкция позволяет использовать все пространство помещения. А открывать ее можно лишь при необходимости.

Компактность лестницы значительно сэкономит пространство в помещении

Лестничный марш состоит из сегментов, которые соединены надежными пластинами-петлями. Они устанавливаются на винты и, как все ее металлические части, изготовлены из сплава на основе алюминия. Деревянные тетивы и ступени отшлифованы и обработаны защитным средством от влаги и насекомых. Глубокие ступени в 80 мм с продольными канавками обеспечивают уверенное передвижение по ним без скольжения. Из всех этих маленьких, но существенных деталей складывается качество складной лестницы на чердачном люке.

1. Глубина ступени

Лестницы с люком на чердак имеют один недостаток – это их относительно высокая стоимость. С другой стороны, разве может стоить дешево надежность, качество и комфорт? Так что, это их свойство, скорее, особенность, чем недостаток.

Как подготовить проем для складной чердачной лестницы

Прежде всего, выход на чердачное помещение должен быть настолько комфортным, чтобы не травмировать голову о стропильные части конструкции крыши. Лестница устанавливается вместе с внешним коробом, который крепится к балкам. При выборе модели лестницы с люком нужно точно знать расстояние между балками. Поэтому, лучше устанавливать чердачный люк до полной зашивки потолка. И работать на чердаке будет сподручнее, и проем можете перенести в любое удобное место.

Зная длину короба, вы сможете ограничить проем перпендикулярами к балкам. Чтобы крышка люка совпадала с уровнем потолка, нужно закрепить на потолке две планки. Расположенные на потолке поперек проема, они будут служить ограничителями уровня. Одновременно, на них будет лежать люк, пока вы сможете зафиксировать его со стороны чердака.

Перед установкой люка закрепите планки поперек проема

Советы по монтажу

Перед установкой еще раз проверьте комплектность. Вам обязательно могут понадобиться деревянные клинышки для распорки короба между несущими балками. Так или иначе, но расстояние между балками не всегда можно точно подогнать под размер люка. Поднимать конструкцию на чердак и монтировать ее лучше вдвоем.

Уложите короб на планки и выставьте его по центру проема. Это необходимо для равномерного распределения нагрузки. Вставьте клинышки и разоприте короб. После фиксации его к передней и задней поперечинам, можно приступать к просверливанию отверстий по всему периметру стенок каркаса. Именно в них и будут вставляться боты, которые обеспечат надежное положение каркаса между балками.

1. Положите короб на планки; 2. Выровняйте короб и разоприте его клиньями; 3. После его фиксации просверлите отверстие для болтов по периметру каркаса

Теперь можно снять подпирающие планки с потолка и разложить лестницу. Чтобы секции раскладывались в ровную линию, нужно подогнать длину лестничного марша под высоту помещения. Для этого лестница раскладывается без последней секции. Ее можно опереть на подставку и отмерить расстояние от края предпоследнего сегмента до пола рулеткой. Перенести замеры на последнюю секцию и отрезать ножовкой лишние сантиметры.

Осталось закрепить на нижних торцах тетив пластиковые износоустойчивые башмаки саморезами и… готово! Да, заполните утеплителем щели между коробом и балками, чтобы избежать появления «мостиков холода» и не отапливать воздух под крышей. И еще один совет. Оборудуйте выход в чердачное помещение перилами. Безопасность – составляющая часть комфорта.

Для безопасности сделайте перила на чердачном помещении

или оборудуйте выход полноценным ограждением

Монтаж люка для чердачного помещения с закрепленной на нем складной лестницей – процесс не сложный. Однако, аккуратность при монтаже, соблюдение размеров, уровня и технологии при установке, будут залогом успешной работы.

Варианты лестниц с люком

Существует множество моделей складных лестниц на люках для чердаков. Крышка может быть металлической, деревянной, из OSB плиты, с утеплителем или без. Каждый из элементов по-своему влияет на конечную цену изделия. Металлические тетивы легко комбинироваться с деревянными или металлическими ступенями. При этом, приоритетным материалом для них является алюминий.

Складная конструкция может состоять не только из раскладывающихся секций. Металлические модели могут раздвигаться как гармошка или выезжать на полозьях из предыдущего сегмента. Разнообразие моделей (раздвижные/раскладные/телескопические) и материалов (металл/дерево) еще раз доказывают, что люк с лестницей – это оптимальное решение для выхода на чердачное помещение.

Типы чердачных лестниц

Чердачная лестница с люком – модный помощник в доме

Содержание

Чердачная лестница может стать стильным дополнением современного интерьера

Изящная чердачная лестница белого цвета дополняет минималистичный интерьер

Стильная металлическая чердачная лестница

Современная чердачная лестница с люком – не просто оригинальное новшество в убранстве дома. Это целый механизм, компактный, надежный и легкий, способный предоставить комфортный доступ на чердак. А как же наша старая знакомая, поверенная временем обычная приставная лестница? Подумайте о:

Собственной безопасности, особенно, когда вам придется подниматься на чердак с занятыми руками.
Том, что приставную лестницу нужно хранить, при этом она отбирает полезную площадь в доме.
Неудобстве. Ведь стремянку нужно постоянно таскать, приставлять, убирать.

Блочный лестничный модуль гораздо выгоднее в функциональном плане. И оригинальнее в дизайнерском исполнении, современные модули отлично подчеркивают единый интерьерный ансамбль.

Красивая и удобная лестница для выхода на чердак

Складная лестница из темного металла станет изюминкой интерьера

Выдвижная лестница из светлого металла

Жизнь чердачных лестниц

Чтобы разложить лестничный модуль – нужно всего лишь потянуть за встроенное в люке кольцо. Сделать это можно рукой или специальной палкой-крючком. Открываясь, чердачный люк вместе с лестницей мягко опускается к вам. Потянув за нижнюю ступеньку, модуль распрямляют окончательно.

Некоторые мобильные лестничные установки оборудуют электроприводом, что значительно ускоряет и упрощает процесс приведения чердачного модуля в рабочее состояние.

С внешней стороны выход на чердак прикрывается корпусом-рамой, обитой ДВП и выкрашенной в цвет потолка. Ради сохранения тепла в помещении применяется специальный уплотнитель. Такой люк чердачный утепленный с лестницей сберегает домашнее тепло даже в самый лютый мороз.

Складная лестница — красивый и необходимый элемент в доме с чердаком

На конце лестница оснащена колесиками для удобной установки

Чем еще могут порадовать современные мобильные лестничные установки?

Компактность. Современные чердачные конструкции образуют единый блок с чердачным люком, именно поэтому они незаметны в складном виде. А если со вкусом оборудовать сам вход на чердак, то люк на потолке станет совершенно невидимым стороннему глазу.
Удобство. Раз – открыть люк, два – разложить лестницу (это занимает меньше минуты), три – вы уже на чердаке. Разве не удобно по сравнению с тяжелой стремянкой? Конструкция настолько проста в использовании, что ею успешно могут пользоваться пожилые люди и дети.
Комфорт. Оборудовать выход на чердак можно независимо от интерьера, в любом удобном участке комнаты. Не помешает наличие мебели, ширина прохода/коридора. Ну а пользоваться блоком совершенно безопасно (ведь современная комплектация предусматривает наличие удобных поручней и специальных противоскользящих насечек на ступеньки лестницы).

Современные чердачные лестницы отличаются миниатюрностью и удобством

Виды моделей

Лестничные чердачные блоки представлены в двух вариантах исполнения.

♦ Раскладные (секционные). Более компактные модели, состоящие из 3-4 секций со ступенями. Они раскладываются при помощи пружинного встроенного механизма. При их изготовлении чаще всего используют дерево или древесину с металлом.

Дерево. Самые простые и легкие в монтаже установки. Привлекают такие модели и невысокой стоимостью.

Традиционная деревянная лестница на чердак

Лестница из светлого дерева будет хорошо смотреться в любом интерьере

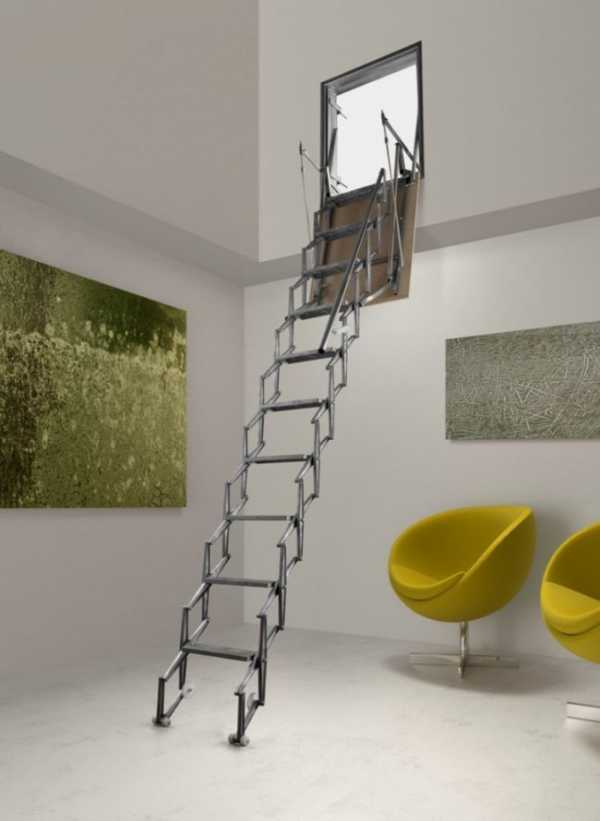

Металл. Оригинальные лестницы-гармошки, похожие внешне на клещи-ножницы, которые раскладываясь, обращаются в изысканную лестницу. В сжатом виде эти лестницы похожи на пружины. Такие модели особо прочные, выдерживают очень большой вес.

Хрупкая с виду, но очень надежная в использовании металлическая лестница

«Ажурная» лестница из темного металла

Изысканная и компактная лестница из металла

Дерево-металл. Гибридные мобильные конструкции состоят из деревянных ступеней и металлического каркаса-основы. Они хороши тем, что при необходимости любую ступеньку можно легко заменить на новую.

Интересная комбинированная лестница

♦Раздвижные (телескопические). Особой прочностью и надежностью обладают металлические чердачные люки с выдвижной лестницей. Состоят они чаще всего из двух секций. Первая крепится к чердачному люку, вторая к первой секции, раздвигаясь при помощи направляющих. Когда такая лестница складывается, ее секции «наползают» друг на друга. Поэтому эти модели требуют достаточно большого проема в потолочном перекрытии.

Крепкая и надежная лестница с телескопическим механизмом

Всего несколько движений — и лестница на чердак готова

Металлические лестницы на чердак выглядят очень стильно

Технические характеристики

Перед выбором модели обязательно познакомьтесь с их техническими характеристиками. Особенно обратите внимание на:

♦ Высоту проема. Этот показатель напрямую зависит от того, какая высота потолка в вашем доме. Заметьте, что деревянную лестницу будет очень легко подогнать под нужные размеры, просто обрезав ее излишек (с металлом у вас это сделать не получится).

♦ Ступени. Ступени лестницы должны идти строго параллельно линии пола, иначе по ней будет небезопасно подниматься. Ширина ступеней соответствует параметрам взрослого человека (в основном около 65 см). Проследите, чтобы ширина ступеней лестничной конструкции в сложенном виде была не менее 10 мм. Чем круче угол наклона лестницы, тем уже получаются ступени. Рекомендованный угол наклона составляет около 20-25°.

Тщательно проведенные расчеты позволят обустроить надежную и безопасную лестницу на чердак

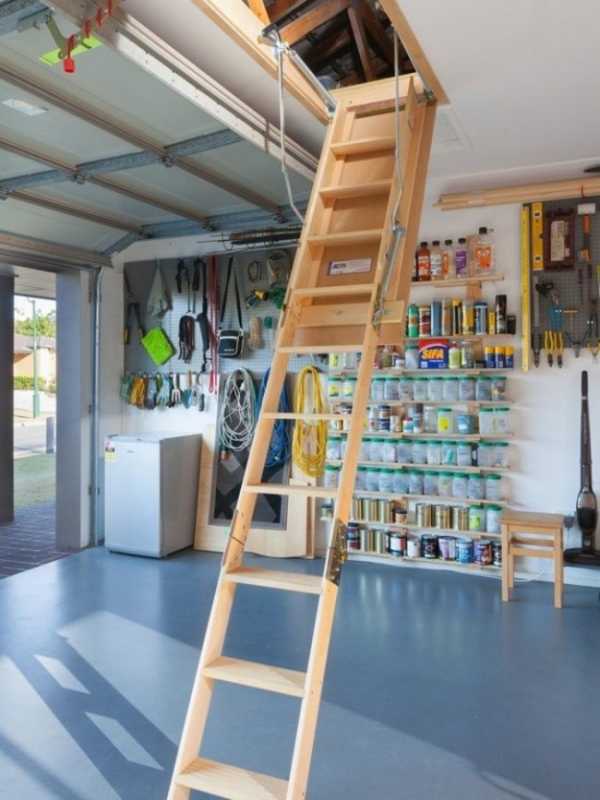

Такая лестница будет незаменима как в доме, так и в гараже или подсобном помещении

♦ Максимальную нагрузку. Для долговременного и безопасного использования будет достаточно максимум 160 кг. некоторые современные модели рассчитаны и на больший вес (до 260 кг).

♦ Толщину теплоизоляционного слоя. Величина, показывающая герметичность люка, то есть его шумоизоляционные и теплосберегающие качества.

Такие параметры, как размеры чердачного люка с лестницей могут варьироваться и зависят от модели исполнения мобильного блока. Наиболее оптимальными считаются 60-70 см на 120 см.

Совет! Если вы намерены приобрести лестницу из металла, проследите, чтобы все металлические детали были обработаны от коррозии. При выборе деревянных конструкций проверьте сухость дерева и отсутствие на нем сучков. Уточните обработано ли дерево защитными пропитками от грибка и жучков.

Самостоятельные монтажные работы

Знаете, за что так уважают мобильные чердачные лестничные блоки специалисты? За то, что монтируется чердачная лестница с люком своими руками достаточно просто и легко. Работы по монтажу лучше всего выполнять вместе с напарником. Что нужно:

Разводной ключ на 10, шуруповерт, шурупы, отвертка и угломер.
Вспомогательные доски для монтажа железной/деревянной конструкции.

Помните, что проем, куда будет устанавливаться лестничный чердачный блок, должен точно соответствовать размеру люка.

Обустроить удобный выход на чердак вполне можно своими руками

Пять шагов к идеальному выходу на чердак

♦ Шаг 1. В проеме крепим вспомогательные доски и опускаем всю лестничную конструкцию в потолочное отверстие. Если применяются отделочные панели – оставьте сантиметровую щель между досками и потолком. При этом помощник с инструментами должен находиться наверху.

♦ Шаг 2. Приподнимите лестницу, установите ее на доски-помощницы. На месте крепления шурупов разместите распорки таким образом, чтобы между лестничной коробкой и кромкой потолочного отверстия создался прямой угол. Закрепите чердачный мобильный модуль шурупами.

♦ Шаг 3. Человек, который находится внизу, убирает вспомогательные доски и открывает проем. При этом «верхний» помощник тщательно закрепляет обе стороны конструкции на 4 шурупа (два спереди и два сзади).

♦ Шаг 4. Пространство между потолочным проемом и коробкой модуля заполняется материалом для изоляции.

♦ Шаг 5. На лестничном блоке раскручиваются болты, лестница откидывается, после чего болты вновь завинчиваются. Проследите, чтобы конструкция в разложенном виде проецировала прямую линию. При необходимости угол ее наклона скорректируйте (для этого смещаются пазы у боковых опор).

Устанавливая деревянную лестницу, ее высоту можно отрегулировать, отпилив лишнюю часть. Если черта опила приходится на ступеньку, приведите в действие регулятор высоты (он находится на боковых сторонах). Слегка ослабьте угловые шурупы и немного сдвигайте конструкцию до тех пор, пока ступенька не уйдет за линию предполагаемого отпила. В завершении монтажа деревянной и металлической чердачной лестницы устанавливаются поручни и необходимые ограждения на самом люке.

Чердачная лестница с люком — видео

Красоты вашему дому!

Чердачная лестница с люком — фото

happymodern.ru

особенности конструкций, размеры, пошаговая инструкция

Виды люков по конструкции

Люки-лестниц на чердак по способу монтажа

Преимущества

Устройство

Чердак позволяет решить проблему, столь актуальную в частном домостроении – как рационально использовать внутреннее пространство. Его можно превратить в жилое помещение, а можно сложить там различные старые вещи, одежду и прочее. Как бы то ни было необходимо обеспечить удобный выход под кровлю.

Лестница-люк на чердак обеспечивает беспрепятственный доступ в подкровельное пространство. Изготовить люки на чердак с лестницей своими руками (фото ниже) не особо сложно и вполне под силу домашнему мастеру.

Виды люков по конструкции ↑

Люки для чердака отличаются в основном по конструкции. Для входа на чердак устанавливают:

чердачные люки с лестницей – выдвижной или стационарной;
чердачный люк без лестницы, имеющий вид дверцы.

Очевидно, что конструкция люка в последнем варианте наиболее простая. Да и по стоимости она будет самой дешевой. Фактически она представляет собой обычную откидную крышку и отдельную приставную к стене лестницу или стремянку.

Но нужно отметить и ряд неудобств:

лестницу в этом случае придется где-то хранить, то есть надо будет ее все время переносить туда сюда из подсобного помещения, что крайне неудобно если она нужна постоянно;
если же держать ее внизу, то она создаст массу неудобств для тех, кто находится в этом помещении.

Установка чердачного люка с постоянной лестницей достаточно трудоемкий процесс, поскольку приходится не только собирать сам люк, но также выполнить монтаж лестницы на чердак, который довольно объемный и требует значительных усилий. Стационарную конструкцию не нужно постоянно выдвигать . Это, несомненно, плюс, но с другой стороны, она отнимает при этом немало полезного пространства. Такое решение оправдано, если чердаком пользуются постоянно, и дом достаточно просторный.

Люк на чердак с лестницей, которая выдвигается или складывается, пожалуй, можно считать золотой серединой. Его устройство оптимально как с позиции финансов, так и трудозатрат. Выполнить его можно столь же просто, как и установить обычную дверцу. Остается только вынести лестничный трап. Подобную конструкцию можно собрать собственноручно, тем более что детали в основном можно приобрести готовыми. Размеры люка для чердачных лестниц отличаются в зависимости от их типа. Размеры чердачных люков с выдвижной лестницей, складывающейся по принципу «гармошки», достаточно малы, в то время как складные, состоящие из нескольких секций, требуют намного большего проема.

На заметку

Стандартно размер проема под люк составляет 0, 6 ×1,2 м.

При больших размерах люка на чердак целесообразно устанавливать двухдверные конструкции. Подобная рекомендация обусловлена тем, что при установке чердачных лестниц с люком , размеры которых по площади больше 0,5 м², полотно дверцы может прогибаться. Чтобы обеспечить достаточную жесткость уголков и равномерно распределить напряжение, необходимо ввести вторую дверцу.

Люки-лестниц на чердак по способу монтажа ↑

Люки на чердак с лестницей по способу устройства разделяют на:

вертикальные. Их устраивают по принципу лаза;

чердачная лестница с вертикальным люком
горизонтальные. Эта одна из самых распространенных конструкций, которая представляет собой типичный потолочный люк с лестницей на чердак. Для его изготовления используют металл, дерево, пластик или другой материал. При выполнении установки своими руками обычно применяют дерево;
На заметку
При оборудовании лестницы на холодный чердак , как правило, рекомендуется выбирать утепленный люк в потолок .
угловые. Обычно, для их установки выбирают покатый скат в мансардном помещении.
ревизионные. Это скрытые потолочные люки, которые обеспечивают доступ к всевозможным инженерным коммуникациям в частном доме, проходящим выше.
Как правило, горизонтальные, вертикальные и мансардные люки с лестницей – распашные, то есть однодверные.
Преимущества ↑
Такая система компактна. В закрытом положении крышка, сливаясь с потолком, практически незаметна.
Изящество конструкции «обманчиво», ведь она может выдержать вес до четверти тонны.
Установка не требует особых усилий и под силу домашнему мастеру .
Система проста в использовании и отличается высокой функциональностью. Лестницу можно легко убрать после использования.
Прочные материалы, используемые при изготовлении конструкции, обеспечивают ей надежность и долговечность.
Разнообразный дизайн позволяет гармонично вписать ее как в классический, так и современный интерьер.
Устройство ↑
Установку люка проводят поэтапно в точном соответствии с определенной схемой.
Чертеж чердачного люка ↑
Конструкцию проектируют с учетом таких параметров как
его положение;
высота перекрытия;
размеры проема и крышки.
Через проем должно быть максимально удобно подыматься на чердак, более того, размеры проема не должны препятствовать раскладыванию даже самой большой лестницы.
При выборе места расположения проема учитывается также и состояние перекрытий на месте предполагаемой установки. Конструкция должна попасть между балками, чтобы сохранить целостность стропил.
Рекомендуем
Если тем не менее придется частично вырезать балки, то необходимо принять меры, чтобы прочность несущей системы не снизилась. Оптимальным решением станут поперечные перемычки, которые закрепляют между соседними стропильными балками.
Направление люка и его расположение должно зависеть именно от направления стропил чердака.
Рекомендуется учитывать также направление стропил – проем должен опираться на стропила с трех, а еще лучше с четырех сторон.
Важно
К выбору месторасположения конструкции нужно отнестись ответственно, так как результатом ошибки станет отверстие проема в потолке, скрыть которое в последующем будет довольно сложно.
Остановимся более подробно на процессе устройства потолочных люков с лестницей. Это поможет позволит изготовить горизонтальную конструкцию собственноручно.
Проем ↑
Процесс выполнения проема для разных типов перекрытия имеет свои особенности.
Деревянное перекрытие
Работы начинают с выполнения разметки. При этом нужно учесть, что проем по своим размерам должен превышать готовый люк не менее, чем на 50–60 мм. При этом ориентируются на толщину досок, предназначенных для выполнения рамки, и вид утеплителя, которым в дальнейшем будет скомпенсирован зазор.
Затем переходят к выпиливанию отверстия проема на чердачном перекрытии деревянного дома.
Сначала необходимо с осторожностью прорезать верхний слой, не затрагивая утеплитель. В случае утепленного чердака нужно аккуратно прорезать также слои гидро- и теплоизоляции, но не торопиться вытягивать их наружу.
Отверстие продолжают прорезать снизу. Так будет намного удобнее и более надежно.
Выпиленную часть потолочного покрытия в дальнейшем можно использовать для отделки крышки.
Проем необходимо дополнительно укрепить, закрепив близ него деревянный брус, который соединяют с основными элементами несущей системы.
Бетонные плиты
Бетон, безусловно, прочный материал, поэтому сделать проем в этом случае будет сложнее. Тем не менее, при наличии нужных инструментов с созданием проема можно справиться за час-полтора.
Рекомендуем
Проем нужно выполнять на месте стыка железобетонных плит: так перекрытие сохранит свою прочность.
Размечают периметр отверстия и по полученным линиям прорезают бетон. Для этого необходима болгарка и диск для металла с алмазным напылением. Прорези выполняют с обеих сторон плиты. В процессе резки не доходят до арматуры, так как эти диски с ней попросту не справятся – только сгорит напыление.
Ровности углов добиваются с помощью перфоратора. Сверло его при этом должно быть длинее толщины перекрытия. Инструмент держат строго вертикально и высверливают по одному сквозному отверстию в каждом углу.
Перфоратором высверливают насквозь и полые участки в железобетонной плите.
Остатки плиты, закрывающие арматуру, разбивают кувалдой. Там где она стыкуется с арматурой, бетон, можно доломать ломиком.
После того как будет оббит весь бетон, нужно аккуратно срезать арматуру.
Поскольку по периметру проема устанавливают раму, отверстие проема должно быть очень аккуратным. Для этого его внутренние грани выравнивают и сглаживают алмазным диском.
Рекомендуем
Проем в бетонном перекрытии усиливают при помощи железных уголков, которые соединяют плиты воедино. Таким образом, они начинают поддерживать друг друга.
Сборка рамы ↑
Рама,изготовленная из досок толщиной в 20–30 мм, обеспечивает основанию дополнительную прочность. По форме она может быть прямоугольной или квадратной и соответствовать размеру отверстия проема. При сборке особое внимание уделяют точному соблюдению перпендикулярности сторон рамки. После завершения работ ее устанавливают в проем и закрепляют на анкеры.
Крышка ↑
Дверцу в домашних условиях проще сделать из пиломатериалов: фанеры или досок.
Она должна быть прочной, особенно если к ней должна крепиться лестница, но не массивной. Ведь ее придется часто открывать и закрывать.
В любом случае ее усиливают, установив с обратной стороны по диагонали поперечину, которую закрепляют, используя стальные уголки или гвозди.
К раме крышку крепят на дверные петли с учетом ее рабочего направления.
механизм чердачной лестницы с люком
Плавную работу дверцы обеспечит установка доводчика.
Необходимо оснастить ее также замковым механизмом.
На заметку
Можно, конечно, приобрести готовую чердачную лестницу с люком (фото ниже). Этот вариант устройства люка на чердак намного проще, так как в этом случае приходится работать с рамой и крышкой, уже собранными заводом-изготовителем. После подготовки проема последующие этапы установки системы выполняют согласно инструкции.
Утепление ↑
Завершающий этап монтажных работ – теплоизоляция конструкции. Это особенно важно, когда речь идет об устройстве входа в холодный чердак. Последовательность выполнения теплоизоляции аналогична устройству утепления перекрытия чердака. Для утепления больше всего подходит экструдированный пенополистирол или минеральная вата. Выбрав плиты нужной толщины, можно эффективно заполнить зазоры между люком и проемом на потолке.
для начала на крышку укладывают пароизолирующий материал;
следующим слоем будет теплоизоляция;
щели в раме заделывают строительной пеной и устанавливают уплотнительный контур из резины;
утеплитель закрывают пароизоляцией и зашивают декоративной отделкой, к примеру, пластиком, ДСП или вагонкой.
В заключение посмотрите, как сделать люк на чердак на видео
© 2018 stylekrov.ru
stylekrov.ru
