рекомендации по выбору и использованию массы
Битумная пластика обширно применяется в строительстве, влияет на выбор материала для покрытия, его эксплуатационные характеристики и долговечность, стоимость. Какая битумная пластика нужна вам? Из-за широкого ассортимента на рынке строительных материалов сложно сделать правильный выбор. Чтобы не ошибиться, нужно знать, какой вид продукции для чего применяется.
Состав, виды и типы
Все разновидности мастик по составу можно классифицировать на:
- Однокомпонентные. Свойства покрытия проявляются после испарения второстепенных компонентов продукта, то есть полного застывания.
- Двухкомпонентные. Свойства материала проявляются только после добавления в него отвердителя.
- латексные;
- резиновые;
- кукерсольные;
- каучуковые;
- масляные.
Среди многообразия растворов особое внимание следует уделить двум видам мастики:
- горячей;
- холодной.
Горячая битумная пластика
Это однородная пластическая масса на основе продуктов нефтепереработки и вяжущих наполнителей, которую перед применением нагревают до 180 градусов. После нагрева массу наносят на поверхность, предварительно загрунтованную.
Остыв, масса становится прочным, высокоэластичным покрытием.
Главными достоинствам горячей битумной мастики считают:
- отсутствие усадки;
- плотную структуру;
- возможность использования при низких температурах.
Среди основных недостатков отмечают высокий риск возникновения пожаров и большие трудозатраты.
Маркировка
Буква, А свидетельствует о включении в состав массы антисептика, а Б — гербицидных добавок.
Битумная пластика холодного применения
Этот вид пластики из битума наиболее популярен, так как прост в использовании, что подтверждает множество достоинств:
Нет необходимости нагревать смесь, что облегчает её нанесение.
- В состав мастики можно включить красящие пигменты для достижения широкой цветовой гаммы.
- Нужную консистенцию смеси можно получить благодаря добавлению в неё растворителя. Этот способ разведения подходит для мастик холодного применения, в состав которых он входит.
- Масса преобразовывается в устойчивый к атмосферному влиянию гидроизоляционный слой, не боящийся УФ-излучения и температурных перепадов.
- При использовании холодной битумной мастики увеличивается длительность срока службы сооружений и конструкций, обработанных ею.
Мастики холодного применения делятся на две группы:
- изготовленные на растворителях;
- на водной основе (битумные эмульсии).
Сферы применения
Мастики такого типа имеют огромную область использования. Наиболее часто материалы на битумной основе используют для выполнения таких работ, как:
монтаж новой крыши;
- ремонт старой кровли: восстановление гидроизоляционного слоя, выравнивание;
- гидроизоляция бассейнов, искусственных водоёмов, фонтанов;
- монтаж плиточного покрытия в местах с высоким показателем влажности; защита металлических изделий от коррозии;
- для гидроизоляции кровли в местах примыкания к парапетам и вентиляционным каналам;
- монтаж защитного слоя для фундамента;
- укладка рулонной гидроизоляции;
- монтаж на мастику теплоизоляционных плит;
- гидроизоляция в зданиях с плохой вентиляцией, её отсутствием, излишней влажностью.
Достоинства и недостатки
Хочется выделить хорошие и плохие качества битумной мастики. У состава много преимуществ, поэтому он очень популярен:
- Для выполнения качественной работы с составами из битума не нужны строительный опыт или специальные инструменты.
- Подобные составы имеют хорошую эластичность и глубокое проникновение в структуру материала.
- Холодные смеси очень часто применяют во время внутреннего изолирования помещений из-за растворителей, входящих в состав смесей.
У битумной мастики холодного применения есть и недостатки:
- она не имеет устойчивости к ультрафиолетовым лучам;
- невысокая горючесть;
- высококачественный холодный битум дороже горячего.
Выбирая смесь для ремонта разных плоскостей, стоит учитывать эти особенности.
Главные рекомендации по работе с битумными составами
Гидроизоляционные работы следует проводить, когда погода сухая и ясная, а температура не меньше -5 С.
Вертикальные плоскости обрабатываются несколькими слоями. Состав наносится снизу вверх параллельными полосами одинаковой толщины.
Битумный состав хранится в закрытых ёмкостях и вдалеке от открытого огня. Чтобы хорошо размешать состав, воспользуйтесь дрелью со спец. насадкой-смесителем.
Хочется отметить, что механическим методом нанесения состава пользуются очень редко. Материал имеет большую вязкость, чтобы применять распылитель. Чтобы вам было удобно работать, приготовьте заранее мастерок или валик. Битумный праймер наносится обыкновенной малярной кистью.
После окончания работ вымойте инструменты в уайт-спирите или растворителе.
planken.guru
Мастика битумная кровельная горячая: технические характеристики, нанесение
Мастика битумная кровельная горячая используется для герметизации стыков и склейки рулонных материалов.
Нефтехимическая промышленность производит битумные составы горячего применения не одно десятилетие.
Не так давно появились кровельные составы холодного нанесения, но они не смогли вытеснить горячие битумные материалы.
Смеси горячего нанесения на основе битума до сих пор остаются востребованными при строительстве мягких кровель.
Что такое горячая мастика?
Согласно ГОСТ 2889-80, битумная кровельная горячая мастика представляет собой гомогенную массу, состоящую из нефтяного битума с добавками.

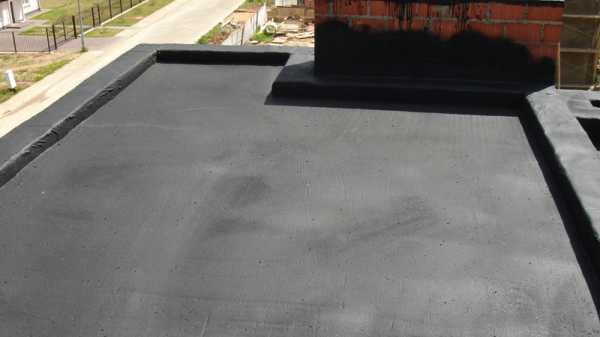

Область ее применения — плоские кровли с наклоном скатов до 25о. Составы готовят в заводских условиях или непосредственно на строительных объектах.
Для приготовления нужно расплавить битум и удалить из него лишнюю воду, а затем ввести в ПАВы и пластифицирующие добавки. Промышленностью выпускаются битумные составы с антисептиками и гербицидами.
Мастика прочно соединяет рулонные материалы.
В роли вяжущего компонента в таких составах используются:
- кровельный нефтебитум различных марок;
- дорожный нефтебитум различных марок;
- сплавы кровельных и дорожных битумов.
Наполнитель может быть волокнистый или порошкообразный. Часто как наполнитель используют асбест, тальк, мел, тонкомолотый известняк, сланцевые породы.
Важной характеристикой материала является температура смягчения. Для смягчения большинства мастик требуются температура не меньше 100 оC.
Расход горячих кровельных смол составляет полтора – два килограмма на квадратный метр.
При работе с горячими мастиками нужно соблюдать технику безопасности. Битум загорается при температуре свыше 200 оC.
Загоревшуюся емкость засыпают песком, тушат углекислотным или пенным огнетушителем.
Маркировка битумных составов складывается из ряда букв и цифр. Буквы обозначают саму мастику и добавку, цифры — теплостойкость.
Например, МБ К-Г-55А означает «мастика битумная кровельная горячая с добавкой антисептика теплостойкостью 55 оC».
Битумную смесь можно приготовить самостоятельно из кускового битума. Битум разогревают до кипения в металлической таре на костре или горелке, после чего заливают в него солярку.
Ориентировочно на 10-ти литровое ведро битумной крошки уходит около литра солярки. После того как смесь станет однородной, ее прямо в горячем виде разливают по основанию и разравнивают резиновым шпателем.
Самодельную мастику можно использовать и для склеивания мягких строительных материалов.
Для изготовления битумного праймера в домашних условиях смолу разогревают до кипения и заливают в нее бензин — в результате должна получиться довольно жидкая смесь, которую можно использовать для окраски металлических, бетонных и деревянных конструкций.
Самодельный праймер наносят обычной малярной кистью или валиком. Им можно защитить от коррозии металлические емкости, используемые для хранения поливной воды, вагонетки, цоколи зданий.
Достоинства битумных горячих покрытий:
- низкая стоимость;
- простое нанесение;
- возможность обработки труднодоступных мест: вентиляционных колодцев, несущих конструкций, отбойников;
- низкий расход;
- очень высокая адгезия — в горячем виде битумная смесь имеет свойство быстро и глубоко впитываться в самые мелкие поры оснований.
Видео:
К минусам битумных материалов горячего использования относят необходимость их разогрева до высокой температуры.
В некоторых случаях мастику приходится разогревать до 180 оC, что является небезопасным.
Правила нанесения МГБК

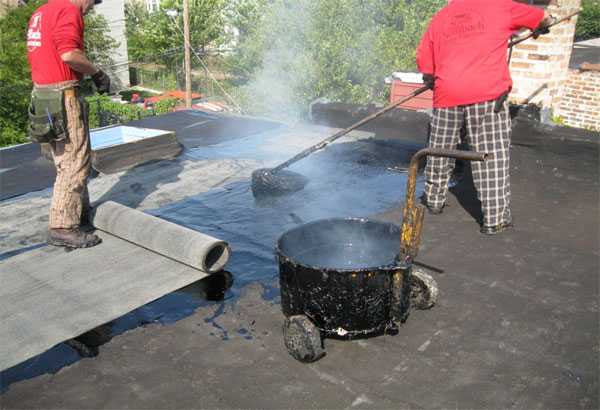

Горячие битумные смеси используют для ремонта и устройства кровель из рулонных материалов.
С их помощью можно выровнять основание, защитить кровлю от осадков, приклеить рулонную гидроизоляцию.
С помощью мастик этого типа можно защитить от коррозии и выветривания детали строительных конструкций, трубопроводы, бетонные блоки.
Перед применением состав разогревают до температуры, указанной производителем. Разогретую массу выливают на поверхность и разравнивают шпателем, кистью или валиком.
Видео:

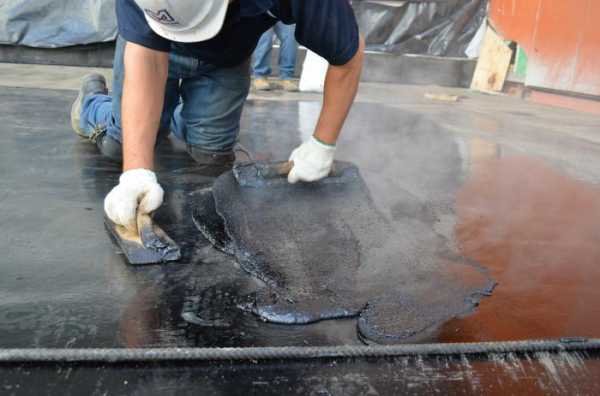

Уже через несколько минут мастика остывает и образует на поверхности прочную пленку.
Особого внимания заслуживают составы битумные кровельные горячие с добавками СБС- модификаторов. Модификаторы придают покрытию из горячей битумной мастики эластичность.
Битумно-полимерные смеси разрушаются под влиянием ультрафиолетовых лучей, поэтому покрытия из таких составов приходится защищать рулонными гидроизоляционными материалами.
Мастику наносят на чистое обезжиренное основание. Предварительно поверхность можно обработать праймером.
Праймер обеспечивает хорошую адгезию материалов. Праймерные составы представляют собой раствор битума в органическом растворителе. Они имеют высокую проникающую способность и быстро высыхают.
Чтобы разогреть мастику, достаточно поставить ведерко, в котором она продается, на два кирпича и развести между ними огонь или зажечь газовую горелку.
В неразогретом виде битумная кровельная мастика имеет очень вязкую консистенцию, но по мере разогревания она будет становиться все более текучей.
Десятилитровое ведерко битумной мастики разогревается приблизительно за 10 минут. Мастика считается достаточно разогретой, когда она без труда набирается на кисть и стекает с нее.
Пленка застывшей битумно-полимерной мастики имеет высокую прочность. Битумные вещества используют для защиты поверхностей из дерева, металла, бетона, для склеивания стройматериалов.
Битумно-полимерной массой заливают швы и стыки для герметизации. Ею можно приклеивать черепицу, паро- и водоизоляционные материалы, керамическую плитку.
Средство наносят на поверхность в жидком состоянии. После застывания на обработанной поверхности образуется оболочка без швов и стыков, не пропускающая влагу.

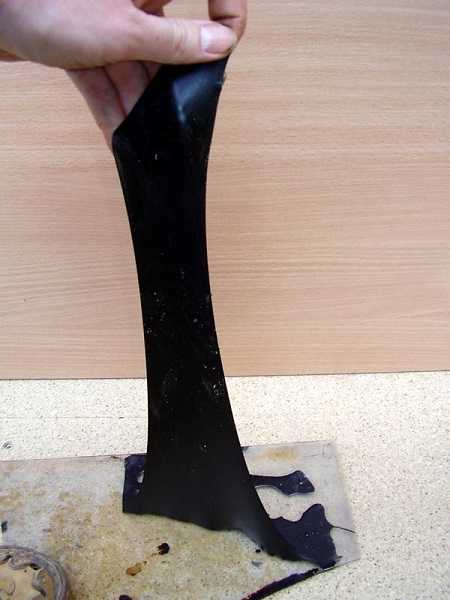

Пленка обладает эластичностью, поэтому герметичность покрытия сохраняется даже при деформации основания.
Чем можно заменить горячую мастику?
Современные технологии дали возможность создавать смеси на основе битума, которые перед использованием не нужно нагревать для размягчения. Это битумно-полимерная и битумно-латексная мастики.
Первая представляет собой полностью готовый к использованию продукт, вторую перед использованием нужно самостоятельно приготовить.
Латексная мастика относится к классу двухкомпонентных эмульсий, так как в ее составе находится сразу два связующих компонента: битум и латекс.
Битумно-латексная смесь приготавливается непосредственно на объекте путем смешивания двух эмульсий: битумной и латексной. После смешивания начинается процесс их полимеризации и застывания.
Мастика битумно-латексная кровельная строительная у строителей называется «жидкая резина».
Это вещество представляет собой последнее поколение кровельных битумных материалов. «Жидкую резину» можно применять в любом климате.

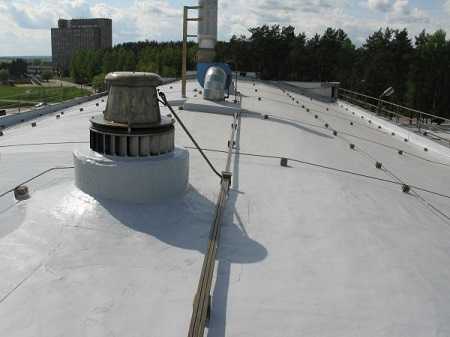

Ее используют для создания гидроизоляционного ковра на поверхностях из железобетонных плит, цемента, асфальтобетона, асбестоцемента, дерева, а также для ремонта старых наплавных кровель.

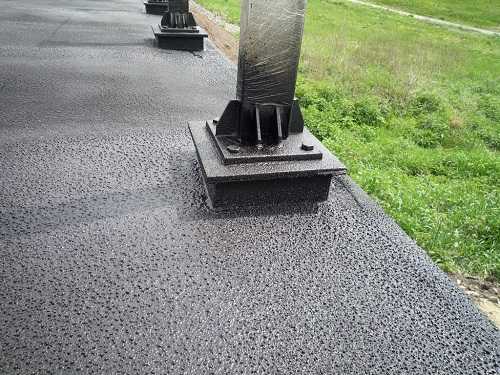

Нанесенная на поверхность, смесь практически моментально создает пленку, устойчивую к резким температурным перепадам.
Такой ковер обладает высокой гидрофобностью, эластичностью и адгезией. Латексной мастикой удобно и быстро работать — за рабочую смену (8 часов) можно покрыть 1000 кв. м, при этом на поверхности не будет швов, через которые сможет просочиться вода.
Мастику наносят на сухое чистое основание. Важно, чтобы на поверхности не было жировых и масляных пятен.
При необходимости основание зачищают электродрелью со сменными насадками и обеспыливают сжатым воздухом из компрессора.

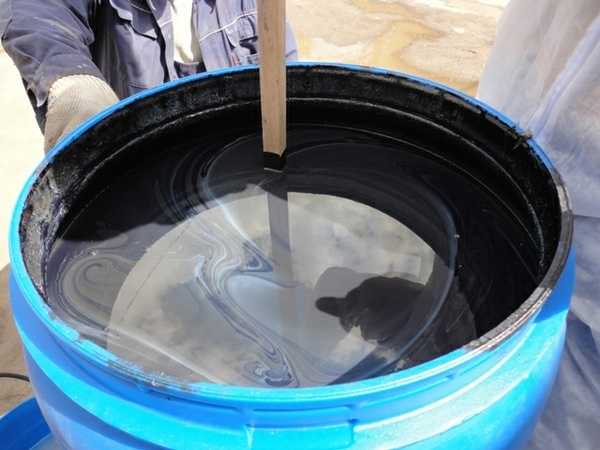

Битумно-латексные мастики перед нанесением перемешивают, используя миксер. Их наносят в один слой.
Мастичный слой не должен быть толще 3,5 мм. Необходимо учитывать, что после высыхания толщина битумного ковра уменьшится.

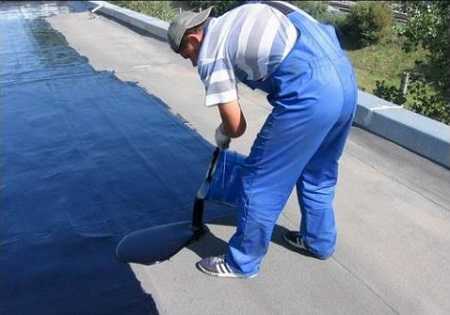

Мастику наносят напылением или с помощью кисти и валика. Напыление сокращает время работы и позволяет получить более выровненное по толщине покрытие.
Мастику наносят полосами шириной около метра. Соседние полосы должны перекрывать друг друга на 10 – 15 сантиметров.
Видео:
Для примера разберем технические характеристики битумно-латексной мастики Технониколь 33:
- время застывания до отлипа — 1 мин;
- полное затвердевание — 24 – 72 часа;
- набор прочности — до 7 суток;
- расход 3,5 – 5 кг/м2;
- срок эксплуатации покрытия — до 20 лет.
Кровля с покрытием из горячей битумной смеси обходится очень недорого, поэтому данное кровельное покрытие широко используют в индивидуальном строительстве — при возведении жилых объектов, гаражей, погребов, навесов и пр.
kroemsami.ru
Мастика битумная горячая Все виды и варианты применения по РФ и СНГ
Мастика битумная горячая применяются для быстрого и надежного приклеивания теплоизоляционны
Жидкое агрегатное состояние позволяет полноценно заполнять материалом все щели и неровности на поверхности со сложной геометрией, получая при этом сплошную герметичную пленку, которая повторяет архитектуру поверхности.
Основной компонент материала – природный битум, к которому для улучшения свойств под определенные технические требования добавлены минеральные или органические полимерные наполнители. Обычно используется мел, асбестовая пыль, волокна минваты, тальк, доломит, кирпич, кварц, угольная пыль.
Наполнители добавляют для того, чтобы повысить твердость, теплостойкость покрытия. Они сохраняют эластичность застывшего материала при низких температурах. За счет добавок снижают количество используемого в смеси битумного компонента, что снижает себестоимость смеси. Битумы разводятся органическими растворителями – ацетон, соляровое масло, керосин, а с водой образуют мелкодисперсные эмульсии. Выпускают мастику в твердом виде в виде брикетов, взвесей и растворов:
Мастика битумная горячая, поступающая в продажу в твердом виде. Для расплавления до жидкого состояния она разогревается перед началом работ. Для получения жидкой массы твердые брикеты необходимо разогреть до 1600C.
По назначению:
- Клеящие, используемые для приклеивания различных рулонных материалов;
- Изоляционные, для использования как самостоятельного изоляционного материала;
- Антикоррозийные;
- Для обустройства пароизоляции.
Общие технические характеристики мастики горячей
Горячая битумная мастика проникает в неровности поверхности, имеет водоотталкивающи
Важные эксплуатационные свойства разных марок определяются по параметрам, которые производитель указывает на упаковке:
– Данные о температуре размягчения узнают из маркировки. Она колеблется от 55°С (например, МБК-Г-55) до 100°С (например, МБК-Г-100).
– Максимальная глубина проникания иглы сечением 0,1 мм под грузом массой 100 г при температуре покрытия 25°C – 40мм.
– Растяжимость (дуктильность), то есть вытянутая из материала нить до момента разрыва имеет длину 70 см.
– Сила сцепления с бетонной, цементной поверхностью – 0,7 МПа.
– Сила сцепления с поверхностью стали – 1,2 МПа.
– Соответствует нормам гибкости. При наматывании на цилиндрический стержень сечением 10 мм трещины отсутствуют.
– Поглощение влаги на протяжении суток не превышает 0,2 % от массы.
– При испытаниях под постоянным давлением воды в 0,03 МПа влагу не пропускает.
– Устойчивость к воздействию слабых (3%) соляных и щелочных растворов.
– Допустимая температура для получения качественного покрытия – не ниже -10°С.
– Средняя плотность отвердевшей смеси – 1,15кг/дм3.
– Расход материала для заполнения шва 6х3см составляет в среднем 2,5 кг/п. м.
Срок хранения – 24 месяц
Горячие битумные мастики: особенности нанесения
Мастика, относящаяся к серии МБК-Г, что расшифровывается как «мастика битумная кровельная горячая» считается продуктом эконом-класса. Ее состав включает окисленный битум и несколько минеральных наполнителей и придает готовому продукту не только высочайшую проникающую способность, но и отличные водооталкивающие свойства. Горячие мастики изготавливают и реализуют в брикетах, которые упаковывают в специализированн
Последовательнос
Рабочую поверхность очищают от загрязнений;
Мастику необходимо подогреть до температуры 150-190 градусов;
Затем ее наносят на поверхность, используя валик или кисть;
Нанесенный материал разравнивают с помощью гребка.
Таким образом, использование горячей битумной мастики способствует надежности, целостности и длительному эксплуатационном
polimerkor.ru
Мастика битумная кровельная горячая. Технические условия
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
МАСТИКА БИТУМНАЯ
КРОВЕЛЬНАЯ ГОРЯЧАЯ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
ГОСТ 2889-80
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
СССР
ПО ДЕЛАМ СТРОИТЕЛЬСТВА
Москва
РАЗРАБОТАН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР
ИСПОЛНИТЕЛИ
М.И. Поваляев, канд. техн. наук, О.К. Михайлова, Л.Г. Грызлова, канд. техн. наук, Л. М. Лейбенгруб
ВНЕСЕН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР
Зам. директора С. М. Гликин
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 24 марта 1980 г. № 39
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
МАСТИКА БИТУМНАЯ КРОВЕЛЬНАЯ ГОРЯЧАЯ Технические условия Bitumen hot mastic for roofing. Technical requirements |
ГОСТ Взамен ГОСТ 2889-67 |
Постановлением Государственного комитета СССР по делам строительства от 24 марта 1980 г. № 39 срок введения установлен
с 01.01. 1982 г.
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на битумную кровельную горячую мастику, представляющую собой однородную массу, состоящую из битумного вяжущего и наполнителя и используемую в горячем состоянии.
Мастика может изготавливаться с добавками антисептиков и гербицидов.
Мастика предназначена для устройства рулонных кровель, а также мастичных кровель, армированных стекломатериалами.
Область применения мастики приведена в приложении 1 к настоящему стандарту.
1.1. Мастику в зависимости от теплостойкости подразделяют на марки, указанные в табл. 1.
Таблица 1
Марка |
МБК-Г-55 |
МБК-Г-65 |
МБК-Г-75 |
МБК-Г-85 |
MBK-Г-l00 |
Теплостойкость, °С |
55 |
65 |
75 |
85 |
100 |
1.2. Условное обозначение марок мастики состоит из ее названия мастика битумная кровельная горячая и цифры, обозначающей теплостойкость мастики определенной марки.
В обозначение марок мастики с добавками антисептиков или гербицидов после обозначения теплостойкости добавляют соответственно букву А или Г.
Пример условного обозначения мастики теплостойкостью 55 °С:
МБК-Г-55
То же, с добавкой антисептика:
МБК-Г-55А
То же, с добавкой гербицидов:
МБК-Г-55Г
2.1. Мастика должна изготавливаться в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.
Рекомендации по составу и приготовлению мастик приведены в рекомендуемом приложении 2 к настоящему стандарту.
2.2. В зависимости от марки мастика должна соответствовать требованиям табл. 2.
Таблица 2
Наименование показателей |
Норма для мастики марок |
||||
МБК-Г-55 |
МБК-Г-65 |
МБК-Г-75 |
МБК-Г-85 |
МБК-Г-100 |
|
1. Теплостойкость в течение 5 ч, °С, не менее |
55 |
65 |
75 |
85 |
100 |
2. Температура размягчения по методу «кольцо и шар», °С |
55-60 |
68-72 |
78-82 |
88-92 |
105-110 |
3 Гибкость при температуре (18±2) °С на стержне диаметром, мм |
10 |
15 |
20 |
30 |
40 |
4. Содержание наполнителя, % по массе: |
|
|
|
|
|
волокнистого |
12-15 |
12-15 |
12-15 |
12-15 |
12-15 |
пылевидного |
25-30 |
25-30 |
25-30 |
25-30 |
25-39 |
5 Содержание воды |
Следы |
2.3. По внешнему виду мастика должна быть однородной без посторонних включений и частиц наполнителя, антисептика или гербицида, не покрытых битумом.
На срезе мастики площадью 50 см2 не должно быть более двух непропитанных частиц наполнителя, антисептика или гербицида размером более 0,4 мм.
2.4. Мастика должна прочно склеивать рулонные материалы. При испытании образцов пергамина, склеенных мастикой, разрыв и расщепление образцов должны происходить по пергамину.
2.5. Мастика должна быть удобонаносимой: при температуре 160 – 180 °С мастика массой 10 г должна свободно растекаться по поверхности пергамина размерами (50 х 100) мм ровным слоем толщиной 2 мм.
2.6. При транспортировании мастики в горячем состоянии возможно оседание наполнителя. При этом количество наполнителя (на разных уровнях транспортного средства) может отличаться от указанного в табл. 2 соответственно для волокнистого наполнителя не более чем на 3 %, а для пылевидного – 10 %.
2.7. Требования к материалам для приготовления мастик.
2.7.1. Битумное вяжущее
2.7.1.1. В качестве вяжущего для приготовления мастики следует применять нефтяные кровельные битумы, соответствующие требованиям ГОСТ 9548, и их сплавы, а также нефтяные дорожные битумы по ГОСТ 22245 и их сплавы с кровельным битумом марки БНК 90/30 (БНК 90/40).
2.7.1.2. Для уменьшения оседаемости наполнителей в битумное вяжущее следует вводить поверхностно-активные вещества (ПАВ).
В качестве ПАВ следует применять анионные или катионные вещества.
Перечень продуктов, применяемых в качестве ПАВ, приведен в приложении 3 к настоящему стандарту.
2.7.1.3. В битумное вяжущее, применяемое для изготовления мастик в зимних условиях, следует вводить: масло каменноугольное для пропитки древесины по ГОСТ 2770, масло сланцевое для пропитки древесины по ГОСТ 10835-78 или кукерсольный лак по техническим условиям, утвержденным в установленном порядке.
2.7.1.4. Температура размягчения и хрупкости битумного вяжущего для изготовления мастик разных марок должна удовлетворять требованиям табл. 3.
Таблица 3
Марка мастики |
Температура размягчения битумного вяжущего по методу «кольца и шара», °С |
Температура хрупкости битумного вяжущего, °С, не выше |
МБК-Г-55 |
45-50 |
-18 |
МБК-Г-65 |
51-60 |
-15 |
МБК-Г-75 |
61-70 |
-13 |
MBK-Г-85 |
71-80 |
-12 |
МБК-Г-100 |
85-95 |
-10 |
Примечание. При введении пластифицирующих добавок в битумное вяжущее температура его размягчения может быть на 3-5 °С ниже.
2.7.2. Наполнитель
2.7.2.1. Для приготовления мастики должны применяться волокнистые или пылевидные наполнители.
В качестве волокнистого наполнителя следует применять хризотиловый асбест 7-го сорта по ГОСТ 12871-67.
В качестве пылевидного наполнителя следует применять тонкомолотые тальк или талькомагнезит по ГОСТ 21235-75, сланцевые породы, известняки, доломиты, трепел или мел по техническим условиям, утвержденным в установленном порядке.
2.7.2.2. Для уменьшения оседаемости наполнителя при его помоле может быть введено ПАВ на основе синтетических жирных кислот, указанных в приложении 3 к настоящему стандарту. В этом случае ПАВ в битумное вяжущее не вводят.
Примечание. В случае, когда в качестве наполнителя используют сланцевые породы, ПАВ не вводят.
2.7.2.3. Наполнитель для изготовления мастики должен удовлетворять требованиям табл. 4.
Таблица 4
Наименование показателя |
Норма |
1. Плотность (удельный вес), кг/м3 (г/см3), не более |
2,7 |
2. Влажность % по массе, не более: |
|
волокнистого наполнителя |
5 |
пылевидного наполнителя |
3 |
3. Зерновой состав: |
|
волокнистого наполнителя |
Проходит полностью через сито с сеткой № 04 |
пылевидного наполнителя |
Проходит полностью через сито с сеткой № 02, а остаток на сите с сеткой № 009-не более 10 % |
2.7.3. Антисептики и гербициды
2.7.3.1. В качестве антисептирующих добавок должны применяться кремнефтористый натрий по ГОСТ 87-77 или фтористый натрий по ГОСТ 2871-75.
В мастики с пластифицирующими добавками антисептик не вводят.
2.7.3.2. В качестве гербицидов должны применяться симазин по ГОСТ 15123-78 или аминная (натриевая) соль дихлорфеноксиуксусной кислоты (2, 4Д) по техническим условиям, утвержденным в установленном порядке.
Количество антисептиков и гербицидов в составе мастики должно соответствовать требованиям СНиП II-26-76.
3.1. Битумная кровельная горячая мастика является горючим материалом с температурой вспышки 240-300 °С. При изготовлении и применении мастик должны соблюдаться требования главы СНиП III-А.11-70.
3.2. При производстве, сливе, наливе и отборе проб мастик следует применять спецодежду и индивидуальные средства защиты согласно «Типовым отраслевым нормам бесплатной выдачи спецодежды, спецобуви и предохранительных приспособлений», с дополнением к ним, утвержденным постановлением Государственного комитета СССР по труду и социальным вопросам и Президиумом ВЦСПС 6 июля 1978 г. № 226/П9-4.
3.3. В случае загорания небольших количеств мастики пожар следует тушить песком, кошмой, специальными порошками, пенным огнетушителем; развившиеся пожары – пенной струей или водой от лафетных стволов.
1.1. Maстика должна быть принята техническим контролем предприятия-изготовителя.
Приемку и поставку мастики осуществляют партиями.
Размер партии устанавливают в количестве сменной выработки мастики, приготовленной по одной рецептуре, технологии и из одних и тех же компонентов.
4.2. Для проверки соответствия мастики требованиям настоящего стандарта от каждой партии отбирают 3 %, но не менее трех упаковочных мест, при этом масса каждой пробы, отобранной на трех различных уровнях, должна быть не менее 0,5 кг. При перевозке специальными машинами пробу отбирают перед загрузкой в машину в количестве 1,5 кг.
4.3. Все отобранные пробы сплавляют при температуре 120-130 °С, тщательно перемешивают и делят на две равные части. Одну из этих частей испытывают, другую маркируют и хранят в чистом плотно закрытом сосуде в сухом и прохладном помещении для контрольных испытаний.
Все испытания проводят на 3 образцах.
4.4. Приемку мастики производят путем проведения приемочного контроля по следующим показателям: внешний вид, теплостойкость, температура размягчения и гибкость.
4.5. Предприятие-изготовитель обязано проводить периодические испытания мастики по следующим показателям:
содержание наполнителя и воды в мастике – один раз в месяц;
определение склеивающих свойств и удобонаносимости – при изменении рецептуры, но не реже одного раза в месяц.
4.6. При получении неудовлетворительных результатов испытания хотя бы по одному из показателей, проводят повторных испытания по этому показателю удвоенного количества мастики, отобранной от той же партии.
Результаты повторных испытаний являются окончательными.
4.7. Потребитель имеет право производить контрольную проверку мастики в соответствии с требованиями настоящего стандарта.
5.1. Проверку внешнего вида (однородность мастики, наличие посторонних включений и частиц наполнителя, антисептика или гербицида, не покрытых битумом) производят визуально.
5.2. Определение теплостойкости
5.2.1. Аппаратура и принадлежности
Шкаф сушильный лабораторный с перфорированными полками, вентилируемый, позволяющий автоматически регулировать заданную температуру.
Пластинка металлическая плоская размерами (50х100х2) мм.
5.2.2. Подготовка к испытанию
Для определения теплостойкости на образец пергамина размерами (50х100) мм наносят равномерным слоем 8 – 10 г мастики, предварительно разогретой до температуры 140 – 160 °С. Сверху накладывают кусок пергамина тех же размеров и прижимают грузом в 2 кгс на 2 ч. Груз прикладывают через плоскую металлическую пластинку размерами (50х100х2) мм.
Сушильный шкаф нагревают в зависимости от марки мастики до температуры, указанной в табл. 2.
5.2.3. Проведение испытания
После 2 ч выдержки образцы с мастикой марок МБК-Г-55 или МБК-Г-65 помещают в нагретый сушильный шкаф на наклонной подставке (20 %). а с мастикой марок МБК-Г-75, МБК-Г-85, МБК-Г-100 – на наклонной подставке (100 % под углом 45°).
Образцы выдерживают в шкафу в течение 5 ч при заданной температуре, после чего образцы вынимают и осматривают.
Мастику считают выдержавшей испытание, если она не потечет и не начнет сползать.
5.3. Определение гибкости
Метод основан на изгибании образца пергамина с нанесенной на него мастикой по полуокружности стержня определенного диаметра при заданной температуре.
5.3.1. Аппаратура и принадлежности
Термометр по ГОСТ 2823-73
Стержни диаметром 10, 15, 20, 30, 40 мм.
Сосуд для воды.
5.3.2. Подготовка к испытанию
На образец пергамина размерами 50х100 мм равномерным слоем наносят 8-10 г мастики, предварительно разогретой до 140 – 160 °С.
После этого образец выдерживают в течение 2 ч при температуре 18±2 °С на воздухе. Затем в сосуд наливают воду, температура которой должна быть 18±2 °С.
Образцы и стержень помещают в этот сосуд с водой и выдерживают в нем в течение 15 мин.
5.3.3. Проведение испытания
После выдерживания в воде образец медленно изгибают по полуокружности стержня в течение 5 с лицевой поверхностью (мастикой) вверх. Время с момента изъятия образца из воды и изгибания его по полуокружности стержня не должно превышать 15 с.
Мастику считают выдержавшей испытание, если на поверхности образца не образуются трещины.
5.4. Определение склеивающих свойств мастики
Сущность метода заключается в определении нагрузки, необходимой для разрыва двух склеенных образцов определенной длины и ширины.
5.4.1. Аппаратура и принадлежности
Разрывная машина марки РТ-250М-2 или аналогичные машины, имеющие рабочую часть шкалы от 0 до 100 кгс с ценой деления не более 0,2 кгс, с допустимой погрешностью показаний в пределах рабочей шкалы ± l %.
Шкаф сушильный лабораторный с перфорированными полками, вентилируемый, позволяющий автоматически регулировать температуру.
Пластинка металлическая.
5.4.2. Подготовка образцов к испытанию
Два образца пергамина размерами 50х140 мм, вырезанные из рулона в продольном направлении, склеивают мастикой на площади 50х60 мм. Нагретую до 140-160 °С мастику в количестве 4-6 г наносят на поверхность обоих образцов так, чтобы один конец каждого образца остался не покрытым мастикой. Склеенные образцы прижимают грузом массой 1 кг через металлическую пластинку и выдерживают в течение 2 ч при температуре (20±2) °С. Для испытания готовят 3 образца.
5.4.3. Проведение испытания
Через 2 ч после склеивания образцы помещают в зажимы разрывной машины без перекосов.
Испытания образца проводят при постоянной скорости перемещения подвижного зажима 50 мм/мин до разрыва, который должен произойти по пергамину.
5.5. Определение содержания наполнителя после прогрева.
Содержание наполнителя определяют методом сжигания по ГОСТ 2678-76 со следующим дополнением. Пробу мастики заливают в разъемный цилиндр диаметром 20 мм и высотой 150 мм, который помещают в сушильный шкаф, нагревают до температуры 160 °С (при применении ПАВ до 130 °С) и выдерживают при этой температуре 5 ч.
После охлаждения до комнатной температуры мастику извлекают из цилиндра и отбирают (снизу и в середине цилиндра) пробы массой не менее 1 г каждая. Результаты испытаний должны соответствовать требованиям п. 2.6.
5.6. Определение температуры размягчения мастики - по ГОСТ 11506-73.
5.7. Определение содержания наполнителя – по ГОСТ 2678-76.
5.8. Определение содержания воды в мастике – по ГОСТ 2477-65.
6.1. Мастика может быть упакована в стальные бочки со съемным днищем, в деревянные бочки или барабаны, мешки бумажные с противоадгезионной прослойкой.
На строительные объекты, расположенные вблизи мест централизованного изготовления, мастику следует транспортировать разогретой до 160-180 °С в специальных автомашинах, оборудованных мешалками. Время в пути не должно превышать 3 ч.
6.2. На упаковке мастики должно быть указано несмываемой краской:
наименование или товарный знак предприятия-изготовителя;
марка мастики;
наименование наполнителя;
номер партии.
6.3. Каждая отгружаемая партия мастики должна сопровождаться документом, удостоверяющим качество, в котором указывают:
наименование или товарный знак предприятия-изготовителя;
количество мест в партии и их масса;
марку мастики;
наименование наполнителей и их процентное содержание в мастике;
наименование антисептика или гербицида и их процентное содержание в мастике;
результаты испытаний;
обозначение настоящего стандарта.
6.4. Упакованная может перевозиться любым видом транспорта.
6.5. Мастика должна храниться раздельно по маркам в закрытом помещении.
7.1. Изготовитель гарантирует соответствие мастики требованиям настоящего стандарта при соблюдении условий транспортирования и хранения.
Гарантийный срок хранения мастики – один год со дня изготовления. По истечении гарантийного срока хранения перед применением мастика должна быть проверена на соответствие ее требованиям настоящего стандарта.
Рекомендуемое
РЕКОМЕНДУЕМАЯ ОБЛАСТЬ ПРИМЕНЕНИЯ МАСТИКИ
1. Область применения мастики в зависимости от района строительства и уклона кровли указана в таблице.
Район строительства |
Мастика для устройства |
|||
кровель с уклоном, % |
мест примыканий |
|||
менее 2,5 |
2,5 – менее 10 |
10 – 25 |
||
Севернее географической широты 50° для европейской и 53° для азиатской части СССР |
МБК-Г-55 |
МБК-Г-65 |
МБК-Г-75 |
МБК-Г-85 |
Южнее этих районов |
МБК-Г-65 |
МБК-Г-75 |
МБК-Г-85 |
МБК-Г-100 |
2. Мастики марок МБК-Г-55 и МБК-Г-65 следует применять для наклейки антисептированного рубероида, стеклорубероида и толевых материалов, а мастики марок МБК-Г-55А и МБК-Г-65А – для наклейки неантисептированного рубероида; мастики марок МБК-Г-55Г и МБК-Г-65Г – для устройства защитного слоя на кровлях.
Рекомендуемое
РЕКОМЕНДАЦИИ ПО СОСТАВУ И ПРИГОТОВЛЕНИЮ БИТУМНЫХ КРОВЕЛЬНЫХ ГОРЯЧИХ МАСТИК
1. Горячие кровельные битумные мастики следует готовить в заводских условиях (например, на асфальтобетонных заводах), на централизованных установках строительных трестов в обогреваемых емкостях, оборудованных перемешивающими устройствами. Допускается изготовление мастик в построечных условиях.
2. Процесс приготовления битумного вяжущего состоит в обезвоживании и расплавлении битума, в сплавлении битумов, в введении в битум или сплав ПАВ и пластифицирующих добавок.
3. Первоначально в емкость загружают легкоплавкий битум, который обезвоживают при температуре 105-110 °С, после этого загружают битум марки БНК 90/30 (БНК 90/40) и при постоянной работе мешалки температуру битумного вяжущего доводят до 160 – 180 °С.
4. Количество кровельного битума марки БНК 90/30 (БНК 90/40), вводимого в расплавленный легкоплавкий битум, зависит от температуры размягчения смешиваемых битумов и определяется по формулам:
(1)
(2)
где БT– содержание в сплаве более тугоплавкого битума (марки БНК 90/30), %;
Бм – содержание в сплаве легкоплавкого битума, %;
t – температура размягчения битумного вяжущего для приготовления мастик, назначаемая в соответствии с табл. 3 настоящего стандарта;
tT, tм – температура размягчения, соответственно, тугоплавкого и легкоплавкого битумов.
5. Для предотвращения вспенивания битума при нагревании следует добавлять пеногаситель марки СКТН-1, из расчета 0,01 г (2-3 капли) на 1 т битума.
6. Добавки ПАВ, вводимые для уменьшения оседаемости наполнителя при транспортировке мастик при температуре не выше 130 °С, следует вводить непосредственно в битумное вяжущее или с наполнителем.
В битумное вяжущее вводят ПАВ в количестве 1,5 – 2 % от массы битумного вяжущего.
ПАВ в наполнитель вводят при помоле в количестве 0,15 – 0,2 % от массы наполнителя.
7. По согласованию с потребителем для работ в зимних условиях допускается вводить в количестве 3 – 8 % от массы битумного вяжущего пластифицирующие добавки. При введении пластифицирующих добавок вводить в битумное вяжущее ПАВ не следует.
8. После отбора проб и определения температуры размягчения битумного вяжущего вводят наполнитель отдельными порциями при постоянном перемешивании.
9. Количество загружаемого наполнителя в каждой порции должно составлять 1/3 – 1/4 часть от потребного расчетного количества. При интенсивном подъеме пены, введение наполнителя прекращается до понижения уровня пены, после этого засыпку наполнителя возобновляют.
10. После загрузки последней порции наполнителя варку мастики продолжают при температуре 160 – 180 °С при постоянном перемешивании до получения однородной смеси и полного оседания пены.
11. Антисептирующие добавки в количестве 4 – 5 % или гербициды в количестве: симазина 0,3 – 0,5 %, аминной (натриевой) соли 2,4Д 1 -1,5 % от массы битумного вяжущего вводят отдельными порциями в 2 – 3 приема при постоянном перемешивании перед окончательным приготовлением мастики.
Справочное
ПЕРЕЧЕНЬ ПРОДУКТОВ, ПРИМЕНЯЕМЫХ В КАЧЕСТВЕ ПАВ
Наименование продукта |
Нормативный документ |
Анионные типа высших карбоновых кислот: |
|
госсиполовая смола (хлопковый гудрон) |
ОСТ 18-114-73 |
жировой гудрон |
ОСТ 18-114-73 |
синтетические жировые кислоты С17 – С20 |
ОСТ 38-7-25-73 |
Катионные: |
|
типа высших алифатических аминов (БП-З) |
ТУ 382-01-170-74 |
типа четырех замещенных аммониевых оснований (алкилтриметиламмоний хлорид) |
ТУ 3840798-78 |
aquagroup.ru
Мастика битумная кровельная горячая – сфера применения
Битумная мастика, используемая для гидроизоляции кровель, служит для приклеивания на изолируемую поверхность различных кровельных материалов, имеющих в своем составе битум. Это рубероид, пергамин и другие рулонные кровельные материалы
Также, мастику можно применять и как самостоятельный кровельный материал, нанося ее непосредственно на кровлю. Требования ГОСТ допускают такой вид покрытия, так как мастика, в этом случае, образует своеобразную мембрану, защищающую кровлю от атмосферных воздействий.
Так, мастика битумная кровельная горячая наносится достаточно тонким слоем в разогретом состоянии, а после застывания обретает достаточную твердость.
Виды кровельных мастик
Битумная мастика может быть холодного и горячего применения. В кровельных работах используют оба данных вида. Мастика битумная кровельная холодная собой представляет готовый к нанесению состав, который наносится на поверхность кровли кистью, валиком или иным приспособлением.
Мастика битумная кровельная горячая перед нанесением требует дополнительного разогрева до температуры порядка +150 градусов. Наносится только в разогретом виде. Такая мастика обладает одним важным преимуществом: ее можно наносить на труднодоступные участки кровель, такие как трубы, вентиляционные колодцы, отбойники, различные несущие конструкции.
Существуют мастики:
- однокомпонентные,
- двухкомпонентные.
Проще всего применять для работы однокомпонентный состав, который готов к применению сразу же после открытия емкости с мастикой. Принцип застывания такой мастики основан на испарении растворителя, предварительно введенного в состав и делающего мастику жидкой. Растворитель испаряется, а мастика приобретает твердость.
Недостаток такой мастики состоит в относительно непродолжительном сроке ее хранения, да и после раскрывания емкости мастику нужно применять сразу же, не откладывая ее остаток для длительного хранения.
Двухкомпонентная мастика хранится намного дольше, а готовится рабочий состав непосредственно перед использованием путем смешивания основной части и загустителя.
Мастика битумно-латексная кровельная отличается тем, что в ее состав введен полимер — латекс, существенно расширяющий возможности мастики в плане гибкости. Такая мастика прекрасно подходит для склеивания рулонных материалов. Также, ее можно окрасить в любой цвет.
Мастика битумно-резиновая кровельная тоже может быть использована для склеивания кровельных материалов при их укладке. В ее состав введена жидкая резина, что делает ее не такой подвижной и текучей, как другие виды мастик. Наносится шпателем ввиду повышенной плотности.
Состав и характеристики битумной мастики
Битумная мастика кровельная состоит из смеси вяжущего вещества, наполнителя и различных минеральных добавок. Вместо наполнителя может использоваться минеральная вата, известь, асбест, измельченный кирпич или кварц, зола. Наполнители должны обеспечить твердость застывшей поверхности, устойчивость к растрескиванию при колебаниях температуры, а также должны обеспечить экономию количества используемой вяжущей основы.
Имеется ряд требований, которым должна соответствовать мастика битумная кровельная – ГОСТ, а также некоторые другие регламентирующие документы определяют этот перечень таким образом:
- Мастика должна иметь теплостойкость не менее +70 градусов.
- Кровельная мастика должна обладать высокой водонепроницаемостью, а также биостойкостью.
- Состав мастики обязан быть однороден. Не допускается наличие в мастике посторонних фракций и компонентов, влияющих на ее структуру.
- Битумная мастика должна соответствовать требованиям по экологической безопасности. При нанесении мастики на кровлю, а также в процессе ее эксплуатации не допускается выделение в окружающую среду вредных для здоровья веществ.
- Характеристика мастики битумной кровельной горячей предусматривает тестирование при помощи двух кусков пергамина. При склеивании двух частей пергамина между собой, а затем их будущего отрыва, мастика должна оставаться целой, а разрыв должен идти по пергамину.
- Горячая мастика обязана быть текучей. В подогретом состоянии она должна свободно, тонким слоем растекаться по поверхности кровли.
- Срок службы мастики определяется требованиями ГОСТ. При этом мастика должна полностью сохранять все свои эксплуатационные свойства при использовании в условиях, заявленных производителем.
Цена мастики битумной кровельной горячей может немного превышать стоимость холодной мастики, но преимуществом горячей мастики является меньший расход на единицу площади, что позволяет сэкономить на стройматериалах.
Технология нанесения мастики
Для нанесения на кровлю мастики вовсе не обязательно удалять старое покрытие. Исключение составляет лишь кровля из нескольких старых слоев рубероида, которые не позволяют нанести мастику тонким и ровным слоем.
Мастика наносится при помощи кисти, шпателя, валика или распылителя, в зависимости от текучести состава. При нанесении мастики на бетонные поверхности, необходимо выполнить подготовительные работы, а именно нанести на бетон слой битумного праймера, который будет являться прекрасной основой для слоя мастики.
Кровельная мастика наносится на поверхность практически любого уклона, разравнивается и оставляется до полного застывания. В случае значительных неровностей кровли или слишком большого угла уклона, мастику наносят еще несколько раз, добиваясь ее равномерного распределения по поверхности. Если угол наклона превышает 25 градусов, то кровельные мастики применять не рекомендуется.
Количество слоев мастики напрямую находится в зависимости от вашего желания и возможностей. Так, несколько последовательных слоев мастики, образующие защитный слой толщиной около 10 миллиметров, будут служить вам долгие годы.
Некоторые специалисты рекомендуют верхний слой мастики присыпать каменной крошкой для придания кровле улучшенных прочностных характеристик.
certainteed.by
Кровельная мастика битумная горячая, латексная, резиновая: характеристики, ГОСТ
Устройство крыш в настоящее время стало процессом более интересным и прогрессивным. Это объясняется не только использованием современных методов ведения строительных работ, но и применением таких же материалов, одним из которых является кровельная мастика. С ее появлением сократилась необходимость в рулонных материалах, широко применяемых при ремонте или устройстве плоских крыш. Этот самостоятельный кровельный материал способен обеспечить надежную гидроизоляцию поверхности. В этой статье мы расскажем об основных видах кровельных мастик, ее свойствах, области применения и т.д.
Что такое мастика?
Мастика кровельная – это искусственный материал, который представляет собой смесь

органических веществ с вяжущими свойствами, минеральных добавок и наполнителей разных размеров. В состав могут входить антисептики и гербициды. В результате получается однородная вязкая масса, которую легко наливать на поверхность. После затвердевания мастика для кровли напоминает монолитный материал, по виду очень похожий на резину.
Состав мастики может быть разным. В зависимости от него различают однокомпонентные и двухкомпонентные мастики:
- Однокомпонентные мастики изготавливаются на основе растворителей. Они представляют готовый продукт, который сразу готов к использованию. Он затвердевает по мере улетучивания из смеси содержащегося в ней растворителя. Поставка данных мастик осуществляется в герметичных емкостях, благодаря которым обеспечивается преждевременное отвердение материала. Срок хранения этих мастик ограничен в пределах трех месяцев. Исключением является мастика битумная кровельная из полиуретана, отвердение которой требует присутствия содержащихся в воздухе водяных паров. Поскольку в полиуретановой мастике отсутствует растворитель, при ее полимеризации (отверждении) не происходит усадка. Сберегать такую мастику в герметичной упаковке можно на протяжении 12 месяцев.
- Двухкомпонентные мастики представляют собой два малоактивных химических состава, которые можно по отдельности хранить более 12 месяцев. Это позволяет заранее приобрести материал, необходимый для производства кровельных работ.
Поставка данных мастик осуществляется в герметичных емкостях, благодаря которым обеспечивается преждевременное отвердение материала. Срок хранения этих мастик ограничен в пределах трех месяцев. Исключением является мастика битумная кровельная из полиуретана, отвердение которой требует присутствия содержащихся в воздухе водяных паров. Поскольку в полиуретановой мастике отсутствует растворитель, при ее полимеризации (отверждении) не происходит усадка. Сберегать такую мастику в герметичной упаковке можно на протяжении 12 месяцев.
Хотя срок хранения однокомпонентных мастик значительно меньше, чем двухкомпонентных, в настоящее время разработаны составы, которые способны сохранять надлежащее качество в течение периода времени, длящегося не меньше 12 месяцев.

По сравнению с рулонными материалами мастика битумная кровельная горячая имеет существенное отличие – на поверхности крыши создается некая мембрана или пленка. Свойства мастичной кровли и рулонной практически одинаковы, но преимущество первой заключается в отсутствии швов.
Покрытия из мастики обладают следующими свойствами:
- устойчивостью по отношению к агрессивным компонентам окружающей среды;
- небольшим весом;
- эластичностью;
- высокими показателями прочности;
- неподверженностью к коррозии;
- стойкостью по отношению к ультрафиолетовому излучению и окислению.
Чтобы состав мастики распределялся по поверхности равномерно, она должна быть ровной. По этой причине, кровельная мастика используется преимущественно на плоских крышах.
При производстве работ, когда температура воздуха превышает 25 градусов, а угол наклона крыши составляет больше 12, следует повысить вязкость мастики. Для этого в ее состав добавляются загустители, цемент и т.п.
Классификация кровельных мастик
При классификации мастик учитывают следующие особенности:
- Способ применения (холодные и горячие).
- Назначение (антикоррозийные, кровельно-изоляционные, приклеивающиеся, гидроизоляционно-асфальтовые).
- Способ отверждения (отверждаемые и неотверждаемые).
- Вид вяжущего вещества (мастика битумно-латексная кровельная, битумно-полимерная, полимерная, хлорсульфополиэтиленовая,буттилкаучуковая).
- Тип растворителя (с содержанием органических растворителей, воды, жидких органических веществ).
- Состав (однокомпонентные и двухкомпонентные).
Современные мастики отличают такие свойства, как биостойкость, водостойкость и высокая клеящая способность. Они с успехом могут применяться на новых крышах и старых кровельных покрытиях. С их помощью можно:
- приклеить рулонные и гидроизоляционные кровельные материалы;
- устроить на кровле защитный слой;
- произвести монтаж мастичной кровли;
- устроить пароизоляцию;
- произвести антикоррозийную защиту на кровле из фальгоизола.
Гост «Мастика битумная кровельная горячая» определяет, каким требованиям должны отвечать мастики для устройства кровельного покрытия. Они должны:
- отличаться легкостью в работе в процессе нанесения и использования;
- иметь хорошую сцепляемую способность по отношению к горизонтальным и вертикальным поверхностям;
- образовывать эластичное покрытие;
- не растрескиваться при отвердении;
- быть долговечными;
- иметь сопротивление к текучести и усадке;
- не терять гибкость при отрицательных температурах;
- поддаваться воздействию инструментов во время работ по устройству мастичной кровли;
- не терять качества в условиях повышенной влажности.
Вышеперечисленные преимущества говорят, что мастика битумная кровельная горячая является прекрасным строительным материалом при устройстве кровель, имеющих малый уклон наклона ската крыши.
Классификация мастик по виду вяжущего вещества и другим показателям
Как писалось ранее, мастики по виду вяжущего вещества могут быть битумными, дегтевыми, битумно-полимерными и резинобитумными.
В качестве наполнителей для битумной мастики можно использовать:
- минеральную коротковолокнистую вату;
- асбест или пыль асбеста;
- пылевидные тонколистовые порошки из кирпича, известняка, кварца и т.п.;
- золу комбинированную или образующуюся в процессе пылеугольного сжигания минеральных топливных продуктов.
Наполнители необходимы для улучшения характеристик, которыми должна обладать холодная мастика для кровли, а именно:
- плотности и твердости;
- снижения хрупкости при отрицательных значениях температуры;
- снижения удельного расхода вяжущих веществ.
Использование волокнистых наполнителей позволяет армировать мастику, делая ее более устойчивой на изгиб.
Мастика для кровли по способу твердения разделяется на отверждаемую и неотверждаемую.
По типу разбавителя их можно разделить на мастики:
- битумные кровельные, содержащие воду;
- содержащие органические растворители;
- содержащие органические жидкие вещества.

Любая кровельная мастика, находясь на воздухе, затвердевает в течение часа. При этом образуется эластичная гладкая поверхность, которая обладает отличной устойчивостью по отношению к различным атмосферным воздействиям. Полученный в конечном итоге материал обладает прекрасной водостойкостью, хорошей клеящей способностью и в определенных случаях биостойкостью.
К битумным мастикам нормативные документы предъявляют следующие требования и нормы:
- по своей структуре мастики должны быть однородными, в них не должны находиться частицы наполнителей и пропитки вяжущими веществами;
- мастики должны быть удобными в процессе нанесения и не выделять в окружающую среду вредные вещества в количестве, которое превышает допустимые нормы;
- мастика битумная кровельная горячая, так же, как и холодная должна быть водостойкой и обладать биостойкостью;
- мастики должны обладать теплостойкостью не меньшей, чем 70 градусов;
- мастики должны достаточно прочно склеивать рулонные материалы.
Гост предъявляет к мастикам для кровли высокие требования относительно срока службы. При заявленном температурном режиме во время эксплуатации их должны отличать стабильные физические и механические параметры.
Нанесение мастик на поверхности
На поверхности, которые необходимо качественно заизолировать, кровельная мастика наносится в несколько этапов:
- В первую очередь, поверхность (в качестве грунтовки) покрывается разжиженной битумной эмульсионной пастой;
- Проводится покрытие поверхности основными слоями эмульсионной битумной мастики. Их количество может быть разным и отличается в зависимости от того, какой угол наклона кровли;
- После слоя армирующих мастик дополнительно наносят еще один слой мастики. Он предназначен, чтобы усилить изоляционный ковер в местах, где часто происходит скопление воды;
- В конце наносится защитный слой, в качестве которого может выступать облицовка, производиться окрашивание или использоваться гравий или крупнозернистый песок.
Характеристики и состав битумных мастик
Мастика битумная кровельная – это материал, в котором в качестве вяжущего вещества применяют искусственные битумы. Их получают путем переработки нефти и ее смолистых остатков. Вязкость нефтяных битумов — вещества, имеющего черный или темно-бурый цвет, зависит от температуры нагревания.
В строительном производстве используют несколько разновидностей нефтяных битумов, которые отличаются степенью вязкости:
- Чтобы пропитать рулонные кровельные материалы пользуются жидкими кровельными материалами;
- Для изготовления таких материалов, как битумные мастики, лаки и рулонные материалы используют твердые и полутвердые нефтяные битумы.

В состав битумных мастик входит наполнитель, растворитель и другие добавки. Мастика для кровли отличается от рулонных материалов тем, что она способна сформировать покрытие по виду пленки или мембраны, которое будет обладать такими же свойствами.
На заметку! Некоторые виды мастик (например, битумно-латексная) можно использовать, как клеящее вещество во время укладки рулонного материала новой постройки или во время ремонта старой крыши, независимо от ее конструкции.
Большим достоинством битумных мастик является возможность окрасить их в любой нужный или желаемый цвет. Красители добавляются, как при заводском производстве, так и во время нанесения мастики на кровлю.
roof-tops.ru
ГОСТ 2889-80 Мастика битумная кровельная горячая. Технические условия
ГОСУДАРСТВЕННЫЙ СТ АНДАРТ СОЮЗА ССР
МАСТИКА БИТУМНАЯ
КРОВЕЛЬНАЯ ГОРЯЧАЯ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
ГОСТ 2889-80
ГОСУДА РСТВЕН НЫЙ КОМИТЕТ
ССС Р
ПО ДЕЛАМ СТРОИТЕЛЬСТВА
Москва
РАЗРАБОТАН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР
ИСПОЛНИТЕЛИ
М.И. Поваляев, канд. техн. наук, О.К. Михайлова, Л.Г. Грызлова, канд. техн. наук, Л. М. Лейбенгруб
ВНЕСЕН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР
Зам. директора С. М. Гликин
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 24 марта 1980 г. № 39
ГОСУДАРСТВЕННЫЙ СТ АНДАРТ СОЮЗА ССР
МАСТИКА БИТУМНАЯ КРОВЕЛЬНАЯ ГОРЯЧАЯ Технические условия Bitumen hot mastic for roofing . Technical requirements |
ГОСТ Взамен ГОСТ 2889-67 |
Постановлением Государственного комитета СССР по делам строительства от 24 марта 1980 г. № 39 срок введения установлен
с 01.01. 1982 г.
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на битумную кровельную горячую мастику, представляющую собой однородную массу, состоящую из битумного вяжущего и наполнителя и используемую в горячем состоянии.
Мастика может изготавливаться с добавками антисептиков и гербицидов.
Мастика предназначена для устройства рулонных кровель, а также мастичных кровель, армированных стекломатериалами.
Область применения мастики приведена в приложении 1 к настоящему стандарту.
1.1. Мастику в зависимости от теплостойкости подразделяют на марк и, указанные в табл. 1.
Т аб лица 1
Марка |
МБК-Г-55 |
МБ К-Г-65 |
МБ К-Г-75 |
М БК-Г-85 |
MBK -Г- l 00 |
Теплостойкость, °С |
55 |
65 |
75 |
85 |
100 |
1.2. Условное обозначение марок мастики состоит из ее названия мастика битумная кровельная горячая и цифры, обознача ющей теплостойкость мастики определенной марки.
В обозначен ие марок мастики с добавками антисептиков или гербицидов после обоз наче ния теплостойкости добавляют соответственно букву А ил и Г.
Пр имер условного обозначения мастик и теплостойкостью 55 °С:
МБ К-Г-55
То же, с добавкой антисептика:
МБ К-Г-55А
То же, с добавкой гербицидов:
МБ К-Г-55Г
2.1. Мастика должна изготавливаться в соответств ии с требованиями настоящего стандарта по технологическом у регламе нту, утверж ден ному в установленном порядке.
Рекомендац ии по составу и приготовлению мастик приведены в рекомендуемом приложении 2 к настоящему стандарту.
2.2. В зависимости от марки мастика долж на соответствовать требованиям табл. 2.
Табл ица 2
Наименование показателей |
Н орма для маст ики марок |
||||
М Б К-Г-55 |
МБК-Г-65 |
М Б К-Г-75 |
МБК-Г-85 |
М Б К-Г-10 0 |
|
1. Теплостойкость в теч ени е 5 ч, °С, не менее |
55 |
65 |
75 |
85 |
100 |
2. Температура размягчения по методу «кольцо и шар», °С |
55- 60 |
68-72 |
78-82 |
88-92 |
1 05-1 10 |
3 Гибкость при темпер атуре (18 ±2) °С на ст ержне диаметром, мм |
10 |
15 |
20 |
30 |
40 |
4. Содержан ие наполните ля, % по масс е: |
|||||
волокнистого |
12-15 |
12-15 |
12-15 |
12-15 |
1 2-15 |
пылевидного |
25-30 |
25-30 |
25-30 |
25-30 |
25-39 |
5 Содержание воды |
Следы |
2.3. По внешнему виду мастика должна быть однородной без посторонних включений и частиц наполнителя, антисептика и ли гербицида, не покрытых битумом.
На срезе мастики площадью 50 см2 не должно быть более двух непропитанных частиц наполнителя, антисептика или герби цида размером более 0,4 мм.
2.4. Мастика должна прочно ск ле ивать ру лонные матер иалы. При испытании образцов пергам ина, склеенных мастикой, разры в и расщепление образцов должны происходить по пергамину.
2.5. Мастика должна быть удобонаносимой: при температуре 160 – 180 °С мастика массой 10 г должна свободно растекаться по поверхности пергамина размерами (50 х 100) мм ровным слоем толщиной 2 мм.
2.6. При транспортировании маст ики в горячем состоянии возможно оседание наполнителя. При этом количество наполнителя (на разных уровнях транспортного средства) может отл ичаться от указанного в табл. 2 соответственно для волокнистого наполн ителя не более чем на 3 %, а для пылевидного – 10 % .
2.7. Требования к матер иалам для приготовления маст ик.
2.7.1. Битумное вяжущее
2.7.1.1. В качестве вяжущего для приготовления мастики с ле дует пр именять нефтяные кровельные битумы, соответствующие требован иям ГОСТ 9548, и их сплавы, а также нефтяные дорожные битумы по ГОСТ 22245 и их сплавы с кровельным бит ум ом марк и БНК 90/30 (БНК 90/40).
2.7.1.2. Для уменьшения оседаемости нап олнителей в битумное вяжущее следует вводить поверхностно-акт ивные вещества (ПАВ).
В качестве ПАВ следует применять анионные или катионные вещества.
Перечень продуктов, пр именяемых в качестве ПАВ, пр иведен в приложении 3 к настоящему стандарту.
2.7.1.3. В битумное вяжущее, применяемое для изготовлен ия маст ик в зимних условиях, следует вводить: масло каме нноугольное для про питки древесины по ГОСТ 2770, масло сланцевое для проп итки древесины по ГОСТ 10835-78 или кукерсольный лак по техническим услов иям, утвержденным в установленном порядке.
2.7.1.4. Температ ура размягчен ия и хрупкости битумного вяжущего для изготовления маст ик разных марок должна удовлетворять т ребованиям табл. 3.
Таблица 3
М арка маст ики |
Темпе ратура размягчения битумного вяжущего по методу «кольца и шара», °С |
Темпе ратура хрупкости битумного вяжущего, °С, не выше |
МБК-Г-55 |
45-50 |
-18 |
МБК-Г-65 |
51-60 |
-15 |
М БК-Г-75 |
61- 70 |
-13 |
MBK -Г-85 |
71-80 |
-12 |
М БК-Г-100 |
85-95 |
-10 |
Примечание . Пр и введ ении п ластифицирующих добавок в битумно е вяжу щее температура его размягчения может быть на 3-5 °С ниже.
2.7.2. Наполнитель
2.7.2.1. Для приготовлен ия мастик и должны применяться волокнистые или пылевидные наполнители.
В качестве волокнистого наполнителя следует применять хризотиловый асбест 7-го сорта по ГОСТ 12871-67.
В качестве пылевидного наполнителя следует применять тонкомолотые тальк или талькомагнезит по ГОСТ 21235-75, сланцевые породы, известняки, доломиты, трепел или мел по техническим условиям, утвержденным в установленном порядке.
2.7.2.2. Для уменьшения оседаемости наполнителя при его помоле может быть введено ПАВ на основе синтетических жирных кислот, указанных в приложении 3 к настоящему стандарту. В этом случае ПАВ в битумное вяжущее не вводят.
Примечание . В случае, когда в качестве наполнителя испо льзуют сланцевые породы, ПАВ не вводят.
2.7.2.3. Наполн итель для изготовления маст ики должен удовлетворять требованиям табл. 4.
Таблица 4
Наимено ван ие показателя |
Норма |
1. Плотность (удельный вес), кг/м3 (г/см3), не боле е |
2,7 |
2. Влажность % по массе, не более: |
|
волокнистого наполнителя |
5 |
пылев идного наполнителя |
3 |
3. З ерново й состав: |
|
волокнистого наполнителя |
Проходит полностью через сито с сеткой № 04 |
пылевидного наполнителя |
Проходит полностью через сито с сетк ой № 02, а остаток на сите с сеткой № 009-не более 10 % |
2.7.3. Антисептики и гербициды
2.7.3.1. В качестве антисептирующих добавок должны приме няться кремнефтористый натрий по ГОСТ 87-77 или фтористый натрий по ГОСТ 2871-75.
В маст ики с пластифицирующими добавками ант исептик не вводят.
2.7.3.2. В качестве гербицидов должны применяться симазин по ГОСТ 15123-78 или аминная (натриевая) соль дихлорфеноксиуксусной кислоты (2, 4Д) по техническ им условиям, утвержден ным в установленном порядке.
Количество антисептиков и гербицидов в составе мастики должно соответствовать требованиям СНиП II-26-76.
3.1. Битум ная кровельная горячая мастика является горючим матер иалом с температурой вспышки 240-300 °С. При изготовлении и применении мастик должны соблюдаться требования главы СНиП III-А.11-70.
3.2. При производстве, сливе, наливе и отборе проб мастик следует применять спецодежду и индивидуальные средства защиты согласно «Типовым отраслевым нормам бесплатной выдачи спецодежды, спецобуви и предохранительных приспособлений», с дополнением к ним, утвержденным постановлением Государственного комитета СССР по труду и социальным вопросам и Презид иумом ВЦСПС 6 июля 1978 г. № 226/П9-4.
3.3. В случае загорания небольших количеств мастики пожар следует тушить песком, кошмой, специальными порошками, пенным огнетушителем; развившиеся пожары – пенной струей или водой от лафетных стволов.
1.1. M aстика д олжна быть принята техническим контролем предпр иятия- изготов ите ля.
Пр иемку и поставку маст ики осуществляют партиями.
Размер парт ии устанавливают в количестве сменной выработки мастики, приготовленной по одной рецептуре, технологии и из одних и тех же компонентов.
4.2. Для проверки соответствия мастики требован иям настоящего стандарта от каждой партии отбирают 3 %, но не менее трех упаковочных мест, при этом масса каждой пробы, отобранной на трех различных уровнях, должна быть не менее 0,5 кг. При перевозке спец иальными машинами пробу отбирают перед загрузкой в машину в количестве 1,5 кг.
4.3. Все отобранные пробы сплавляют при температуре 120-130 °С, тщательно перемешивают и делят на две равные части. Одну из этих частей испытывают, другую маркируют и хранят в чистом плотно закрытом сосуде в сухом и прохладном помеще нии для контрольных испытаний.
Все испытания проводят на 3 образцах.
4.4. Приемку мастики производят путем проведения приемочного контроля по следующим показателям: внешний вид, теплостойкость, температура размягчения и гибкость.
4.5. Предпр иятие-изготовитель обязано проводить периодическ ие испытания мастики по следующим показателям:
содержание наполнителя и воды в мастике – один раз в месяц;
определение склеивающих свойств и удобонаносимости – пр и изме нен ии реце птуры, но не р еже од ного раза в меся ц.
4.6. При получе нии неудов летворите льных резу льтатов испытания хотя бы по о дному из показателей, проводят повторны х испыта ния по этому показателю удвоенного количества мастики , отобра нной от той же партии.
Результаты повтор ных испытаний являются окончательным и.
4.7. Потребитель имеет право производить контрольную проверку м астики в соответствии с требованиями настоящего стандарта.
5.1. Проверку внешнего вида (од нороднос ть мастики , налич ие посторонних включен ий и частиц наполнителя, антисепт ика или герби цида , не покрытых битумом) производят визуально.
5.2. Определение теплостойкости
5.2.1. Ап паратура и принад лежности
Шкаф сушильный лабораторный с перфорированными полками, ве нтилир уемый, позволяю щий автоматически регулироват ь заданную температуру.
Пласти нка металлическая плоская размерами (50х100х2) мм.
5. 2.2. Подготовка к испытанию
Для определе ния теплостойкости на образец пергамина размерами (50х100) мм на носят рав номерным слоем 8 – 10 г мастики , предварительно разогретой до температуры 140 – 160 °С. Сверху накладывают кусок пергамина тех же размеров и приж имают грузом в 2 кгс на 2 ч. Груз прикладывают через плоскую металлическую пластинку размерами (50х100х2) мм.
Сушильный шкаф нагревают в завис имости от марк и мастики до тем перат уры , указанной в табл. 2.
5.2.3. Провед ение испытания
После 2 ч выдержки образцы с мастикой марок МБ К- Г-55 ил и МБК- Г-65 поме щают в нагретый суш ильный шкаф на наклонной подставке (20 %). а с мастикой марок МБ К- Г-75, МБК-Г-85 , МБ К- Г-100 – на наклонной подставке (100 % под углом 45 °).
Образцы выдерживают в шкафу в течение 5 ч при заданной температ уре , после чего образ цы вынимают и осматривают.
Мастику считают выдержавшей испытан ие , если о на не потечет и не начнет сползать.
5.3. Определение гибкости
Метод основан на изгибании образца пергамина с нанесенной на него мастикой по полуокружности стержня определенного ди аметра при заданной температуре.
5.3.1. Аппаратура и принадлежности
Термометр по ГОСТ 2823-73
Стерж ни диаметром 10, 15, 20, 30, 40 мм.
Сосуд для воды.
5.3.2. Подготовка к испытанию
На образец пергамина размерами 50х100 мм равномерным слоем наносят 8-10 г маст ики , предварительно разогретой до 140 – 160 °С.
После этого образец выдерж ивают в течен ие 2 ч при температуре 18±2 °С на воздухе. Затем в сосуд наливают воду, температура которой должна быть 18 ±2 °С.
Образцы и стержень помещают в этот сосуд с водой и выдерживают в нем в течение 15 мин.
5.3.3. Проведение испытания
После выдерживания в воде образец медленно изгибают по полуокружност и стержня в течен ие 5 с лицевой поверхностью (мастикой) вверх. Время с момента изъятия образца из воды и изг иба ния его по полуокружност и стержня не должно превышат ь 15 с.
Мастику считают выдержавшей испытание, если на поверхност и образца не образуются тре щины.
5.4. Определени е скл еивающих свойств маст ики
Сущность метода заключается в опр еделении нагрузки, необходимой для разрыва дв ух склее нных образцов определенной длины и ш ир ины.
5.4.1. Аппаратура и принад лежн ости
Разрывная ма шина марк и Р Т-250 М-2 или аналогичные маш ины, имеющ ие рабочую часть шкалы от 0 до 100 кгс с ценой деления не более 0,2 кгс, с допуст имой погре шностью показан ий в пределах рабочей шкалы ± l %.
Шкаф сушильный лабораторный с перфорированным и полками, вентилируемый, позволяющий автоматически регулировать температуру.
Пластинка металл ическая.
5.4.2. Подготовка образцов к испытанию
Два образца пергамина размерам и 50х140 мм, вырезанные из рулона в продольном направлен ии, склеивают маст икой на площади 50х60 мм. Нагретую до 140-160 °С маст ику в кол ичестве 4-6 г на носят на поверхность обо их образцов так, чтобы один конец каждого образца остался не покрытым маст икой. Склеенные образцы приж имают грузом массой 1 кг через металлическую пласт инку и выдерживают в течение 2 ч при температуре (20 ±2) °С. Для испыта ния готовят 3 образца.
5.4.3. Проведение испытания
Через 2 ч после скле иван ия образцы помещают в заж имы разрывной машины без перекосов.
Испытания образца проводят при постоянной скорости перемещения подвижного зажима 50 мм/мин до разрыва, который до лжен произойти по пергамину.
5.5. Определение содержания наполнителя по сле прогрева.
Содержание наполнителя определяют методом сжигания по ГОСТ 2678-76 со следующим дополнением. Пробу мастики заливают в разъемный цилиндр диаметром 20 мм и высотой 150 мм, который помещают в сушильный шкаф, нагревают до температуры 160 °С (при применении ПАВ до 130 °С) и выдерживают пр и этой температуре 5 ч.
После охлаждения до комнатной температуры мастику извлекают из цилиндра и отбирают (снизу и в середине цилиндра) пробы массой не менее 1 г каждая. Результаты испытаний должны соответствовать требованиям п. 2.6.
5.6. Определение температуры размягчения мастики - по ГОСТ 11506-73.
5.7. Определение содержания наполнителя – по ГОСТ 2678-76.
5.8. Определение содержания воды в мастике – по ГОСТ 2477-65.
6.1. Мастика может быть упакована в стальные бочки со съемным днищем, в деревянные бочки или барабаны, мешки бумажные с противоадгезионной прослойкой.
На строительные объекты, расположенные вблизи мест централизова нного изготовления, мастику следует транспортировать разогретой до 160-180 °С в специальных автомашинах, оборудованных мешалками. Время в пути не должно превышать 3 ч.
6.2. На упаковке мастики должно быть указано несмываемой краской:
наименование или товарный знак предприятия-изготовителя;
марка мастики;
наименование наполнителя;
номер парти и.
6.3. Каждая отгружаемая па ртия мастики должна сопровож даться документом, удостоверяющим качество, в котором указывают:
наименование ил и товарный знак предприятия-изготовителя;
количество мест в партии и их масса;
марку мастики;
на именован ие наполнителей и их процентное содержание в мастике;
наименование антисептика или гербицида и их процентное содержание в мастике;
результаты испытаний;
обозначение настоящего стандарта.
6.4. Упакованная может перевозиться любым видом транспорта.
6.5. Мастика должна храниться раздельно по маркам в закрытом помещении.
7.1. Изготовитель гарантирует соответствие мастики требованиям настоящего стандарта при соблюдении условий транспортирования и хранения.
Гарантийный срок хранения мастики – один год со дня изготовления. По истечении гарантийного срока хранения перед применением мастика должна быть проверена на соответствие ее требованиям настоящего стандарта.
Рекомендуемое
РЕКОМЕНДУЕМАЯ ОБЛАСТЬ ПРИМЕНЕНИЯ МАСТИКИ
1. Область применения мастики в зависимости от района строительства и уклона кровли указана в таблице.
Район строительства |
Мастика для устройства |
|||
кровель с уклоном, % |
мест примыканий |
|||
менее 2,5 |
2,5 – менее 10 |
10 – 25 |
||
Севернее географической широты 50 ° для европейской и 53 ° для азиатской части СССР |
МБК-Г-55 |
МБК-Г-65 |
МБК-Г-75 |
МБК-Г-85 |
Южнее этих районов |
МБК-Г-65 |
МБК-Г-75 |
МБК-Г-85 |
МБК-Г-100 |
2. Мастики марок МБК-Г-55 и МБК-Г-65 следует применять для наклейки антисептированного рубероида, стеклорубероида и толевых материалов, а мастики марок МБК-Г-55А и МБК-Г-65А – для наклейки неантисептированного рубероида; мастики марок МБК-Г-55Г и МБК-Г-65Г – для устройства защитного слоя на кровлях.
Рекомендуемое
РЕКОМЕНДАЦИИ ПО СОСТАВУ И ПРИГОТОВЛЕНИЮ БИТУМНЫХ КРОВЕЛЬНЫХ ГОРЯЧИХ МАСТИК
1. Горячие кровельные битумные мастики следует готовить в заводских условиях (например, на асфальтобетонных заводах), на централизованных установках строительных трестов в обогреваемых емкостях, оборудованных перемешивающими устройствами. Допускается изготовление мастик в построечных условиях.
2. Процесс приготовления битумного вяжущего состоит в обезвоживании и расплавлении битума, в сплавлении битумов, в введении в битум или сплав ПАВ и пластифицирующих добавок.
3. Первоначально в емкость загружают легкоплавкий битум, который обезвоживают при температуре 105-110 °С, после этого загружают битум марки БНК 90/30 (БНК 90/40) и при постоянной работе мешалки температуру битумного вяжущего доводят до 160 – 180 °С.
4. Количество кровельного битума марки БНК 90/30 (БНК 90/40), вводимого в расплавленный легкоплавкий битум, зависит от температуры размягчения смешиваемых битумов и определяется по формулам:
(1)
(2)
где Б T– содержание в сплаве более тугоплавкого битума (марки БНК 90/30), %;
Бм – содержание в сплаве легкоплавкого битума, %;
t – температура размягчения битумного вяжущего для приготовления мастик, назначаемая в соответствии с табл. 3 настоящего стандарта;
tT, tм – температура размягчения, соответственно, тугоплавкого и легкоплавкого битумов.
5. Для предотвращения вспенивания битума при нагревании следует добавлять пеногаситель марки СКТН-1, из расчета 0,01 г (2-3 капли) на 1 т битума.
6. Добавки ПАВ, вводимые для уменьшения оседаемости наполнителя при транспортировке мастик при температуре не выше 130 °С, следует вводить непосредственно в битумное вяжущее или с наполнителем.
В битумное вяжущее вводят ПАВ в количестве 1,5 – 2 % от массы битумного вяжущего.
ПАВ в наполнитель вводят при помоле в количестве 0,15 – 0,2 % от массы наполнителя.
7. По согласованию с потребителем для работ в зимних условиях допускается вводить в количестве 3 – 8 % от массы битумного вяжущего пластифицирующие добавки. При введении пластифицирующих добавок вводить в битумное вяжущее ПАВ не следует.
8. После отбора проб и определения температуры размягчения битумного вяжущего вводят наполнитель отдельными порциями при постоянном перемешивании.
9. Количество загружаемого наполнителя в каждой порции должно составлять 1/3 – 1/4 часть от потребного расчетного количества. При интенсивном подъеме пены, введение наполнителя прекращается до понижения уровня пены, после этого засыпку наполнителя возобновляют.
10. После загрузки последней порции наполнителя варку мастики продолжают при температуре 160 – 180 °С при постоянном перемешивании до получения однородной смеси и полного оседания пены.
11. Антисептирующие добавки в количестве 4 – 5 % или гербициды в количестве: симазина 0,3 – 0,5 %, аминной (натриевой) соли 2,4Д 1 -1,5 % от массы битумного вяжущего вводят отдельными порциями в 2 – 3 приема при постоянном перемешивании перед окончательным приготовлением мастики.
Справочное
ПЕРЕЧЕНЬ ПРОДУКТОВ, ПРИМЕНЯЕ МЫХ В КАЧЕСТВЕ ПАВ
Наименование продукта |
Нормативный документ |
Анионные типа высших карбоновых кислот: |
|
госсиполовая смола (хлопковый гудрон) |
ОСТ 18-114-73 |
жировой гудрон |
ОСТ 18-114-73 |
синтетические жировые кислоты С17 – С20 |
ОСТ 38-7-25-73 |
Катионные: |
|
типа высших алифатических аминов (БП-З) |
ТУ 382-01-170-74 |
типа четырех замещенных аммониевых оснований (алкилтриметиламмоний хлорид) |
ТУ 3840798-78 |
Похожие документы
znaytovar.ru
