Мастика битумно каучуковая – технические характеристики каучуко-битумной продукции, бутилкаучуковая холодная гидроизоляция «МГХ-К» и «Ребакс-М»

Формула изобретения

РИСУНКИ

www.findpatent.ru

Мастика битумно каучуковая МГХ – надежный и незаменимый продукт.

Мастика битумно каучуковая – продукт, при производстве которого используется дорожный битум. Такая мастика – лучший кровельный материал на сегодняшний день. Однако, битумная мастика не ограничивается одной лишь только этой возможностью применения.

Битумно каучуковая мастика, как и обычная битумная мастика, в зависимости от способа применения делится на горячий и холодный продукт. У каждого из этих видов свои особенности использования и сферы применения. Горячий вид мастик чаще используют, чтобы придать объектам необходимые теплосохраняющие или гидроизоляционные свойства, или же просто уберечь от коррозии. Холодный вид мастик используют в различных видах работ.

Вообще, мастика битумно-каучуковая МГХ заслуживает отдельного разговора. Каучуковая мастика такого типа достаточно уникальна. Применение она получила довольно широкое, благодаря своим физическим свойствам. Битумно-каучуковая бкм продукция этой марки имеет вязкую консистенцию. Это позволяет использовать ее для гидроизоляции практически всех поверхностей. Выпускается этот продукт двух марок: КН 2 и 3. Продукция первой группы предназначается для склеивания пластов резинового линолеума и плиток. КН 3 так же применяется для клейки линолеума, но лишь на основе ПВХ. Кроме того, продукт этой марки хорошо клеит покрытия с пористым основанием и отлично держит паркет.

Мастика битумно-каучуковая МГХ при необходимости может использоваться и в жидком виде. К примеру, как изоляционный материал для защиты металлических поверхностей от коррозии. Для этого мбк необходимо развести до нужной консистенции растворами типа сольвент, толуол или кселол. Такой гидроизоляционный материал можно применять и для защиты строительных конструкций от негативного воздействия грунтовых и сточных вод. Каучуковая мастика этого типа прекрасно справляется со своими обязанностями, таким образом, значительно продлевая срок службы строений. Кроме того, мастика битумно-каучуковая МГХ активно используется для ремонта кровли. Как кровельный материал для новых крыш – она вообще незаменима. Простота, удобство нанесения, быстрота затвердевания и надежность – вот главные преимущества, которыми обладает битумно-каучуковая бкм.

Продажа этого строительного материала осуществляется повсеместно ввиду большого спроса на него. По этой причине некоторые производители, которым стало тесно в своем сегменте рынка, решили предложить свои товары и услуги в сети Интернет. И действительно, такой ход оправдан, ведь купить продукт с доставкой гораздо удобнее, чем ходить с тяжелыми сумками. Тем более, что банка с такой мастикой достаточно тяжелая. Поэтому Интернет-магазин пользуется такой популярностью у многих. А форум, которые некоторые профессионалы создают в привязке к магазину, великолепно справляется с задачей, давая профессиональные советы по использованию продукции. Москва не стала исключением и тоже оценила удобство такого сервиса.

Качественную холодную мастику для гидроизоляции производят многие компании. Однако, некоторые виды торговых марок заслуживают особого внимания. К примеру, особой любовью профессионалов пользуется такой продукт от новбытхим. Этот производитель имеет обширную линейку продукции, среди которой можно легко найти именно ту, которая необходима для определенного вида работ. МГХ мастику можно найти и у предприятия грида. Ассортимент продукции здесь тоже достаточно велик, а качество отвечает всем стандартам.

Чтобы качество производимых работ с применением холодной битумно-каучуковой мастики было высоким, необходимо при покупке внимательно читать этикетку на банке, которая сопровождает каждый продукт. Правильно подобранный материал обеспечит надежное приклеивание и кровли, и линолеума, и качественную гидроизоляцию строительных конструкций, и надежную защиту от коррозии.

masterkoff.ru

Битумно каучуковая мастика видео – Лепка.рф

xn--80ajpcv.xn--p1ai

Битумно-каучуковая мастика для гидроизоляции — НефтеПромКомплект

Мастика каучуко-битумная используется для гидроизоляции кровель и фундаментов, заделки стыков между панелями, монтажа линолеума и других отделочных материалов. Производится на базе каучукового клея с добавлением природных смоляных кислот, нефтяных битумов, минеральных добавок.

Виды материалов, особенности использования

• МГХ-К – материал холодного применения, предназначенный для гидроизоляции кровель. Подходит для работы с бетонными поверхностями, заделки швов между плитами, изоляции подвалов и фундаментов. Средний расход состава – 1 кг/м².
• МГББ – бутилкаучуковая мастика горячего и холодного применения. Используется в строительных работах, в том числе для герметизации кровель и фундаментов. Характеризуется отсутствием усадки при высыхании. Средний расход состава – 2 кг/м².

Битумно-каучуковая мастика с добавками эпоксидных смол применяется в ремонте автомобилей в качестве антикоррозионной защиты, в частности ее повсеместно используют для гидроизоляции днища. Такое покрытие не только защищает металл от коррозии, но и от механических повреждений.

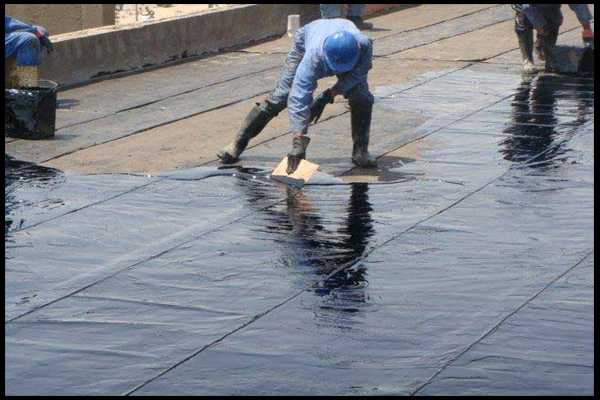

Материал наносится обычным шпателем или валиком. Для повышения надежности гидроизоляции рекомендуется наносить 2-3 слоя состава с промежуточной укладкой стеклоткани. Время схватывания слоя зависит от марки состава и в среднем составляет 24-36 часов. При соблюдении технологии нанесения срок службы такого покрытия составляет 25-30 лет.

Мы предлагаем купить битумно-каучуковую мастику по ценам производителя и с доставкой по Екатеринбургу, Уфе, Новосибирску и в другие города России. Доступные у нас марки мастик поставляются в емкостях объемом 2, 20 и 50 литров.

Характеристики

• Время высыхания одного слоя при 20 º С, ч, не более – 24
• Массовая доля нелетучих веществ, %, не менее – 60
• Температура размягчения сухого остатка, º С, не менее – плюс 90
• Прочность сцепления с бетоном, МПа, не менее – 0,5
• Прочность сцепления с металлом, МПа, не менее – 0,5
• Водопоглощение в течение 24 ч, % по массе, не более – 0,4
• Гибкость на брусе, r =5 мм, при температуре минус 25 ºС – трещин нет
• Относительное удлинение, при 20 °С, %, не менее – 150
• Расход – 1,0 – 2,0 л/м.кв

Производство работ

Перед применением, каучукобитумную мастику тщательно перемешать по всему объёму. При необходимости возможно разбавление уайт-спиритом, сольвентом или бензином-растворителем (не использовать автомобильный бензин, так как пары его могут быть ядовиты). При работе в условиях отрицательных температур, каучукобитумную мастику рекомендуется отогреть в тепляках в течение суток при температуре не менее +15ºС. При нанесении мастики, поверхность должна быть сухой, предварительно очищенная от грязи, непрочных остатков старого покрытия, снега и наледи. Пористые основания необходимо обработать битумным праймером “Bitumast”. Ржавые металлические поверхности зачистить механическим способом и обработать преобразователем ржавчины Bitumast. Влажные поверхности рекомендуется просушить при помощи газовых горелок. Мастика наносится при помощи малярного валика, кисти, швабры или методом распыления. Каучукобитумную мастику допускается использовать при окружающей температуре не ниже минус 5ºС и отсутствии осадков.

Хранение

Хранить в плотно закрытой таре при температуре от минус 30ºС до плюс 50ºС. Предохранять от воздействия влаги и прямых солнечных лучей, вдали от нагревательных приборов и открытых источников огня. Не хранить в жилых помещениях и в контакте с продуктами питания. Держать в недоступном для детей месте. Гарантийный срок хранения при условии герметичной упаковки – 24 месяца.

Меры предосторожности

Битумно-каучуковая мастика огнеопасна! Работы с каучукобитумной мастикой проводить на открытом воздухе, при работе в помещении необходимо обеспечить приточную вентиляцию, не курить. Исключить наличие нагревательных приборов и открытых источников огня. Не допускать попадания мастики на кожные покровы, в глаза и пищевод, применять защитные костюмы, перчатки и очки. При попадании мастики на кожу – удалить ветошью и смыть загрязнение мыльной водой. При попадании мастики в глаза – промыть большим количеством проточной воды и при необходимости обратиться за медицинской помощью. При попадании мастики в пищевод – НЕ вызывать рвоту, немедленно обратиться за медицинской помощью и показать этикетку.

npk196.ru

Способ получения битумно-каучуковой мастики | Банк патентов

Изобретение относиться к технологии производства строительных материалов и может быть использовано в качестве гидроизоляционных и кровельных мастик.

Известен способ получения битумно-каучуковой мастики, включающий подачу в турбосмеситель низкомарочного битума, введение в него при постоянном перемешивании полимерной добавки, дивинилстирольного термоэластопласта ДСТ-30, тонкодисперсного наполнителя и перемешивание их. Часть наполнителя вводят в битум в соотношении 1:0,028, затем в полученную смесь порциями в течение 5-10 минут вводят полимерную добавку до получения смеси с соотношением компонентов битум:добавка:наполнитель 1:0,058:0,028, смесь перемешивают в течение 40-60 минут, после чего добавляют оставшееся количество наполнителя и осуществляют окончательное перемешивание до получения композиции содержащей, мас.%: битум 72-85, ДСТ-30 5-8, наполнитель 10-20 (патент РФ 2016019, С 08 L 95/00, 1994).

Недостатком данного способа является низкая адгезия мастики к основанию.

Известен способ получения битумно-каучуковой мастики путем смешения в смесителе битума, бутилкаучука, пластификатора и наполнителя, в состав композиции дополнительно вводят фенолформальдегидную или нефтеполимерную смолу с температурой размягчения не ниже 85°С, диоксид кремния и антисептик, при этом первоначально осуществляют при 100-120°С смешение бутилкаучука, смолы и диоксида кремния до получения однородной массы, затем в полученную массу вводят разогретый до 170-190°С битум, при этом введение наполнителя осуществляют или до введения битума, или двумя равными порциями, одну из которых вводят на стадии смешения бутилкаучука с добавками, другую вместе с битумом при следующем составе композиции, мас.%: битум 50-64%, пластификатор 5-8%, бутилкаучук 8-15%, синтетическая смола 2-4%, минеральный наполнитель 15-22%, диоксид кремния 2-3%, антисептик 0,5-1% (патент РФ 2016018, С 08 L 95/00).

Недостатком указанного способа является сложность и длительность процесса, низкая теплостойкость покрытия.

Наиболее близким решением к предлагаемому изобретению по технической сущности является способ изготовления битумно-каучуковой мастики (патент 2139904, С 09 D 195/00, 1999) путем смешивания каучука, битума, антиоксиданта, модифицирующей добавки и наполнителя, причем перед смешиванием с битумом каучук диспергируют в органическом растворителе с антиоксидантом и перемешивают в высокоскоростном смесителе в течение 15-30 минут, затем в полученную смесь вводят остальные указанные реагенты и дополнительно перемешивают 30-60 минут, весь процесс ведут при температуре 20-50°С, в качестве модифицирующей добавки используют салициловую кислоту, в качестве каучука хлоропреновый, этиленпропиленовый, хлоркаучук и 1,2-полибутадиен, и дополнительно вводят вулканизующий агент и нефтеполимерную или инденкумароновую синтетическую смолу при следующем соотношении, мас.%: битум 3,0-10,0, хлоропреновый каучук 2,0-10,0, этиленпропиленовый каучук 0,2-2,0, 1,2-полибутадиен 0,01-0,5, хлоркаучук 0,5-3,0, синтетическая смола 3,0-10,0, антиоксидант 0,1-0,5, вулканизующий агент 0,1-1,0, салициловая кислота 0,01-0,5, наполнитель 0,5-5,0, органический растворитель все остальное.

Недостатком данной композиции является низкая адгезия к основанию, недостаточно высокая теплостойкость. Мастика используется в виде праймера, обязательна сушка нанесенного покрытия. При этом в процессе сушки возможно образование усадочных трещин и пузырей, что снижает эксплутационные качества покрытия. Из-за высокого содержания легколетучего растворителя формирование гидроизолирующего покрытия слоем необходимой толщины наливным способом невозможно без дополнительной приклейки рулонного материала.

Задачей предлагаемого технического решения является разработка технологичного способа получения битумно-каучуковой мастики, обладающей повышенной адгезией к основанию, повышенной теплостойкостью и возможностью формирования гидроизолирующих и кровельных покрытий заданной толщины холодным способом путем налива или обмазки без применения дополнительных рулонных изолирующих материалов.

Техническим результатом является повышение адгезии к основанию и теплостойкости битумно-каучуковой мастики, возможность формирования гидроизолирующих и кровельных покрытий заданной толщины холодным способом путем налива или обмазки без использования дополнительных рулонных изолирующих материалов.

Технический результат достигается тем, что в способе получения битумно-каучуковой мастики путем смешивания битума, модифицирующей добавки перед смешиванием с модифицирующей добавкой битум нагревают до температуры 150-190°С, вводят отходы производства поликапроамида, перемешивают до однородного состояния и в полученную смесь вводят пластификатор и органический растворитель, перемешивают, затем в полученную смесь вводят модифицирующую добавку представляющую собой комплекс из низкомолекулярного гидроксилсодержащего каучука, с соотношением мономеров бутадиена и изопрена 80:20, молекулярной массой 3000-3500, содержанием гидроксильных групп 0,7-1,1 мас.%, полиизоцианата, наполнителя, влагопоглотителя, катализатора уретанообразования, пластификатора, низкомолекулярного спирта и дополнительно перемешивают при температуре 20-50°С до гомогенного состояния, вышеуказанные компоненты модифицирующей добавки берут в следующем соотношении, мас.ч..:

при следующем соотношении компонентов мастики, мас.ч.:

Сущность изобретения заключается в том, что битум нагревают до температуры 150-190°С для того, чтобы битум расплавился до гомогенного состояния и в нем полностью растворились отходы производства поликапроамида, имеющие температуру плавления 135-145°С. Совмещение с модифицирующей добавкой проводят при температуре 20-50°С, так как она содержит полиизоцианат, который при повышенной температуре может вступить в реакцию уретонообразования. Использование битума, органического растворителя, отходов производства поликапроамида, пластификатора и добавки, представляющей собой комплекс модифицирующих агентов из низкомолекулярного гидроксилсодержащего каучука марки ПДИ-1К, полиизоцианата, наполнителя, влагопоглотителя, катализатора уретанообразования, пластификатора, низкомолекулярного спирта, позволяет достигнуть поставленную задачу. Каучук, битум, пластификатор и отходы производства поликапроамида благодаря совместимости образуют гомогенную однородную композицию взаиморастворимых компонентов. Низкомолекулярный гидроксилсодержащий каучук с полиизоцианатом формирует эластичную трехмерно сшитую структуру за счет химического и физического взаимодействия каучука с битумом, каучука и битума с полиизоцианатом, отходов производства поликапроамида с полиизоцианатом. Каучук с полиизоцианатом, совмещаясь и химически связываясь с битумом, образует единую пространственную сетку, эластифицирует композицию, обеспечивая высокую теплостойкость. Отходы производства поликапроамида представляют собой низкомолекулярные примеси, отделяемые экстракцией горячей водой из полимера с последующим выпариванием полученного раствора. Это смесь олигокапроамидов (89-94%), циклических олигомеров (1-3%) и ε-капролактама (5-8%). Ввиду наличия в отходах полярных групп (аминных, амидных, карбоксильных) повышается адгезия к основанию.

Готовая битумно-каучуковая мастика до отверждения представляет собой жидкую массу, позволяющую формировать покрытие слоем заданной толщины способом свободного литья. После отверждения за счет химического взаимодействия компонентов композиции образуется гидроизоляционное покрытие с необходимыми свойствами. При этом мастика, адгезионно связываясь с бетонным, цементным, металлическим или другим основанием, в процессе отверждения не требует дополнительного приклеивания рулонных материалов и непосредственно выполняет функцию гидроизоляционного покрытия.

Наполнители, влагопоглотители, низкомолекулярные спирты, входящие в состав функциональной добавки на основе низкомолекулярного каучука, способствуют усилению технического результата, участвуя в формировании эластомерной сетчатой структуры путем химического взаимодействия с каучуком, битумом, полиизоцианатом.

Введение наполнителя более 250 мас.ч. приводит к значительному повышению вязкости мастики, что затрудняет переработку методом свободного литья. Уменьшение содержания наполнителя менее 100 мас.ч. ведет к снижению твердости покрытия.

Введение влагопоглотителя более 20 мас.ч. нецелесообразно, так как увеличение его содержания не изменит эффекта. Уменьшение содержания влагопоглотителя менее 5 мас.ч. приводит к образованию подпененного покрытия, что отрицательно сказывается на значениях адгезии.

Увеличение содержания пластификатора в функциональной добавке более 100 мас.ч. приводит к выпотеванию последнего на поверхность отвержденного покрытия. Уменьшение содержания пластификатора менее 40 мас.ч. не позволяет достичь необходимой вязкости.

Увеличение содержания низкомолекулярного спирта более 8 мас.ч. приводит к появлению хрупкости покрытия. Уменьшение содержания низкомолекулярного спирта менее 0,5 мас.ч. ведет к несколькому снижению твердости покрытия.

Введение катализатора уретанообразования менее 0,001 мас.ч. нецелесообразно ввиду продолжительного времени отверждения композиции для покрытий. Увеличение более 3,0 мас.ч. снижает время жизнеспособности композиции.

Уменьшение количества полиизоцианата менее 10 мас.ч. приводит к образованию слабосшитой структуры и образованию гелеобразного покрытия. Увеличение свыше 36 мас.ч. нецелесообразно из-за склонности к вспениванию при отверждении.

Введение отходов производства поликапроамида более 100 мас.ч. ведет к значительному повышению вязкости мастики и снижению адгезии покрытия к основанию. Снижение их содержания менее 0,5 мас.ч. не позволяет достигнуть данного уровня адгезии.

Увеличение содержания битума более 200 мас.ч. ведет к образованию слабосшитого покрытия, с низкими эксплутационными характеристиками. Уменьшение доли битума менее 25 мас.ч. снижает гидроизоляционные свойства мастики.

Снижение доли пластификатора менее 17 мас.ч. в мастике не позволяет достичь необходимого значения вязкости, а увеличение более 200 мас.ч. – ведет к образованию гелеобразного покрытия.

Снижение доли органического растворителя менее 8 мас.ч. не позволяет достичь необходимой вязкости, увеличение его доли более 100 мас.ч. приводит к чрезмерно низкой вязкости.

Способ получения битумно-каучуковой мастики следующий. В нагретый до 150-190°С битум вводятся при перемешивании отходы производства поликапроамида. После полного растворения отходов в смесь вводится пластификатор и растворитель. Смесь перемешивают до однородного состояния. В полученную битумную массу вводят модифицирующую добавку, которая представляет собой комплекс из низкомолекулярного гидроксилсодержащего каучука, с соотношением мономеров бутадиена и изопрена 80:20, молекулярной массой 3000-3500, содержанием гидроксильных групп 0,7-1,1 мас.%, полиизоцианата, наполнителя, влагопоглотителя, катализатора уретанообразования, пластификатора, низкомолекулярного спирта и дополнительно перемешивают при температуре 20-50°С до гомогенного состояния, вышеуказанные компоненты модифицирующей добавки берут в следующем соотношении, мас.ч.: низкомолекулярный гидроксилсодержащий каучук 100; полиизоцианат 20-36; наполнитель 100-250; влагопоглотитель 5-20; катализатор уретанообразования 0,001-3,0; пластификатор 40-100; низкомолекулярный спирт 0,5-8. При следующем соотношении компонентов мастики, мас.ч.: битум 25-200; пластификатор 17-200; отходы производства поликапроамида 0.5-100; модифицирующая добавка 100.

Изобретение иллюстрируется на следующих примерах.

Пример 1. Соответствует составу №3 в таблице 1. В аппарат загружают битум, включают нагрев и доводят температуру до 150°С, затем загружают отходы производства поликапроамида и перемешивают до полного растворения последнего. После этого вводят пластификатор – хлорпарафин ХП-470, органический растворитель – уайт-спирит и перемешивают. Полученную массу охлаждают до температуры 20°С и совмещают с модифицирующей добавкой и дополнительно перемешивают до гомогенного состояния.

Пример 2. Соответствует составу №4 в таблице 1.В аппарат загружают битум, включают нагрев и доводят температуру до 170°С, затем загружают отходы производства поликапроамида и перемешивают до полного растворения последнего. После этого вводят пластификатор – соляровое масло, органический растворитель – уайт-спирит и перемешивают. Полученную массу охлаждают до температуры 35°С и совмещают с модифицирующей добавкой и дополнительно перемешивают до гомогенного состояния.

Пример 3. Соответствует составу №9 в таблице 1. В аппарат загружают битум, включают нагрев и доводят температуру до 190°С, затем загружают отходы производства поликапроамида и перемешивают до полного растворения последнего. После этого вводят пластификатор – отработанное индустриальное масло, органический растворитель – сольвент и перемешивают. Полученную массу охлаждают до температуры 50°С и совмещают с модифицирующей добавкой и дополнительно перемешивают до гомогенного состояния.

Низкомолекулярный гидроксилсодержащий каучук марки ПДИ-1К представляет собой сополимер изопрена с бутадиеном с содержанием бутадиена 80% (ТУ 38. 103342-88). Имеет следующие характеристики: молекулярная масса 3000-3500, содержание гидроксильных групп 0,7-1,1 мас.%, плотность 900 кг/м³.

В качестве полиизоцианата в композиции используются полиметилен-полифенилизоцианаты на основе 4,4-дифенилметандиизоцианата (ТУ 6-03-375-75, 113-03-38-106-90, 113-03-603-86, 2224-152-04691277-96) или их импортные аналоги: десмодур, супрасек 5005, воратекс СД-100 фирмы Нунстман Полиуретан, Бельгия с содержанием изоцианатных групп 29-32%.

В качестве катализатора уретанообразования применяют третичные амины или металлорганические соединения, например триэтиламин (ГОСТ 9966-85), диметилбензиламин (ТУ 6-09-2974-78), дибутилдилаурат олова (ТУ 6-02-818-73).

В качестве битума может использоваться битум нефтяной окисленный, битум марок 90/10, 80/20, 70/30.

В состав битумно-каучуковой мастики могут быть введены компоненты, не влияющие на предусматриваемый технический результат, но придающие материалу покрытия другие преимущества, например облегчающие диспергирование и сокращающие время смещения, в частности стеариновая, олеиновая кислоты, органический разбавитель (уайт-спирит).

Для изготовления мастики используется смесительное оборудование, обеспечивающее гомогенизацию компонентов в низкомолекулярном каучуке и битуме, диспергирование порошкообразных компонентов, растворение каучука в пластификаторе и битуме, либо пластификатора и битума в каучуке. Степень перетира твердых частиц не должна превышать 100 мкм. При промышленном использовании холодной мастики полиизоцианат поставляют в комплекте с композицией и перемешивают с ней непосредственно перед нанесением на основание. Катализатор уретанообразования также может перемешиваться с композицией перед ее использованием.

Для повышения прочности покрытия возможно применение армирующих материалов, например стеклоткани.

Состав мастики представлен в таблице 1.

Свойства композиции приведены в таблице 2. Испытания материала покрытия проводились по ГОСТ 209-75 «Метод определения прочности связи с металлом при отрыве», ГОСТ 270-75 «Метод определения упругопрочностных свойств при растяжении». Адгезия определялась путем разрыва стальных грибков с площадью 2 см², склееных между собой испытуемым составом. Испытания проводились на разрывной машине РМ-05. Образцы выдерживались при температуре не менее 25°С в течение 7 суток.

Из данных таблицы 2 видно, что применение в качестве модифицирующей добавки комплекса агентов из низкомолекулярного гидроксилсодержащего каучука, полиизоцианата, наполнителя, влагопоглотителя, катализатора уретанообразования, пластификатора, низкомолекулярного спирта обеспечивает получение гидроизоляционного покрытия с повышенным уровнем адгезионных свойств, теплостойкости, чем у прототипа. При этом композиция отличается лучшей технологичностью и более широким интервалом использования. Она может наноситься слоем любой заданной толщины без нагрева. Отверждение покрытия происходит сомопроизвольно. Нанесенный слой композиции выполняет функцию кровельного и гидроизолирующего покрытия без наклейки дополнительных рулонных материалов.

Покрытия из состава 15 имеет худшие показатели свойств, что связано с отклонением содержания компонентов композиции от оптимальных.

Таким образом, заявленная битумно-каучуковая мастика обладает повышенной адгезией к основанию, теплостойкостью, может успешно применятся в жидком виде для формирования покрытий заданной толщины.

bankpatentov.ru
