Мастика каучуковая – технические характеристики каучуко-битумной продукции, бутилкаучуковая холодная гидроизоляция «МГХ-К» и «Ребакс-М»

Содержание

Клеящие мастики: виды, описание, применение

Основная область применения клеящих мастик – это ремонтные работы внутри помещений. Их используют для приклеивания к полу линолеума или пластикатной плитки. Часть мастик готовится непосредственно на месте, где будут выполнятся работы, другая часть производится в условиях промышленных. Каждый вид клеящих мастик предназначен для какого-либо одного вида линолеума или плитки. Рассмотрим основные виды и характеристики данного материала.

Основные виды

Горячая битумная мастика широко применяется для приклеивания на бетонные или любые другие полы пергаминового линолеума.

Холодная битумная клеящая мастика используется при поклейке глифталевых, поливинилхлоридных линолеумов, а также напольных покрытий на тканевой основе. Также материал применяют для битумной и фенолитовой плитки.

Составы на основе резины и битума типа «изол» используются при укладке плитки и некоторых видов линолеума. Битумно-каучуковые материалы применяют с глифталевым линолеумом, поливинилхлоридным, на тканевой основе. Эта же мастика подходит для монтажа пластикатной плитки.

Битумные кукерсольно-каучуковые материалы годится для приклеивания глифталевых и пергаминовых видов линолеума. Также мастику применяют с пластикатной плиткой, но для резинового и фенолитового аналога данный продукт не подходит.

Прочие виды

Кумаронокаучуковые материалы используются с линолеумом и плиткой. Но недопустимо этой клеящей мастикой приклеивать глифталевый линолеум, а также покрытие на аналогичной, или тканевой основе. Этим составом нельзя клеить материалы на основе пергамина. Также данная мастика не подходит для битумной и фенолитовой плитки.

Канифольные материалы используются для глифталевых и поливинилхлоридных видов линолеума, а также для покрытий на тканевой основе. С этими же материалами можно использовать лаковую мастику ЛШ-1. Также можно применить дифенольную.

Коллоксилиновые составы применяют лишь для работы с аналогичным линолеумом. Казеино-цементные мастики подходят для наклеивания глифталевых, поливинилхлоридных линолеумов, напольных покрытий на тканевой основе в сухих помещениях.

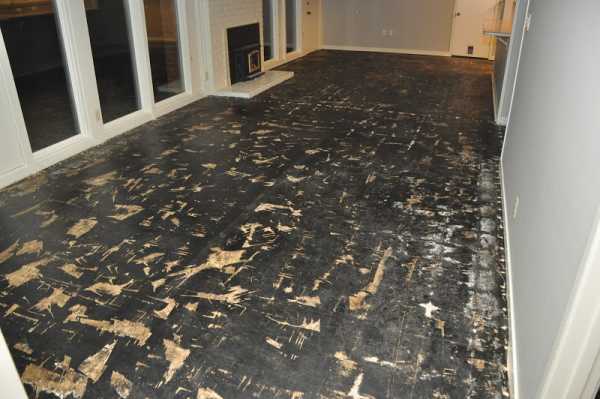

Битумная

На самом деле, эта клеящая мастика универсальна в применении. Ее практикуют не только для поклейки линолеума и плитки. Она широко используется в гидроизоляционных и кровельных работах.

По структуре материал представляет собой черное вязкое вещество с запахом смолы. Производят данные составы на базе нефтяных битумных композиций. В составе имеется небольшой процент авиационного керосина. В этих мастиках сочетаются качества холодной и горячей смолы, чем и можно объяснить широкий диапазон использования.

Характеристики

Продукт отличается особенностями и техническими характеристиками. Работать с материалом можно в широком температурном диапазоне. Это очень важно, если работы выполняются на воздухе. Чаще всего именно битумные мастики используются для наружных работ. Слой материала не теряет уникальных свойств даже при воздействии высоких температур.

Срок службы мастик на битумной основе составляет в среднем около 10 лет. Что же касается максимального срока эксплуатации, то в некоторых случаях он может достигать 20 лет.

Продукт отличается высокой эластичностью. Это обеспечивает целостность слоя, даже если поверхность по каким-либо причинам повредится. Покрытие будет оставаться неповрежденным и на нем не будет разрывов, если в основе образовываются трещины.

Материал отличается вязкостью, которая оптимальна для нанесения на любые типы поверхностей. Вязкость такова, что при работе с мастикой не будет подтеков, а нанести материал на поверхность можно очень равномерно. Если состав используется не для приклеивания линолеума, а для гидроизоляционных работ, то обеспечивается высокая степень защиты поверхностей.

Мастика имеет хорошую адгезию с любыми типами материалов. Обеспечивается прочный связующий слой для склеивания между собой различных отделочных и кровельных материалов на любых типах оснований.

Мастика не отслаивается и может очень долго сохранять эстетичный вид. В составе имеется нефтяной битум, антикоррозийные добавки и растворитель.

С бетоном прочность сцепления достаточно высокая – не менее 1,2 Мпа. Прочность эластичной пленки на растяжение – не менее 0,87 МПа.

Расход универсальной клеящей мастики для кровельных работ, гидроизоляции и поклейки линолеума и плитки составляет примерно 2 килограмма на квадратный метр.

Каучуковая морозостойкая

Данный состав представляет собой массу в виде пасты черного оттенка. В основе продукта лежит высококачественный каучук. Чаще всего применяется сырье марки БК-1675. Кроме того, в состав могут входить различные полимерные материалы и модификаторы.

Состав универсальный, а применять его можно сразу же после того, как упаковка открыта. После использования продукта и полного высыхания слоя получается прочное резиновое покрытие. Состав отличается высокой устойчивостью к самым разным атмосферным явлениям и перепадам температур. Также слой выдерживает воздействие влаги и вибрационные нагрузки.

Применяется морозостойкая клеящая мастика не столько для поклейки линолеума, сколько для наружных работ. Зачастую это кровельные работы – поклейки рулонных кровельных материалов, монтаж черепицы. Но также состав подходит для приклеивания под паркет черновых фанерных материалов. Мастика хороша тем, что ее можно эффективно использовать в любых климатических зонах.

Единственное ограничение в том, что она не годится для применения в жидких средах. Это нефте- и маслосодержащие продукты, органические растворители. Хотя густую мастику растворяют бензином, уайт-спиритом, керосином, сольвентом. Главное, чтобы в объеме клеящей мастики количество растворителя было не более 20 процентов.

Каучук в основе

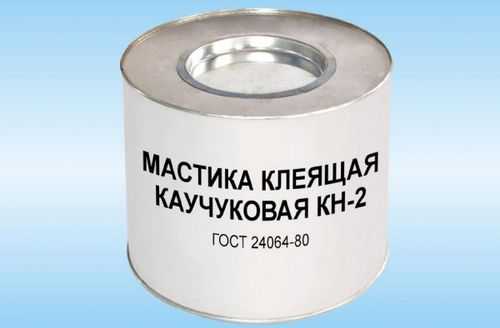

Мастика клеящая каучуковая – клей, который представляет собой черную, густую, готовую к применению массу. По составу и характеристикам она мало чем отличается от прочих аналогов. В составе имеется нефтяной битум или его смеси, синтетический каучук, минеральные наполнители, резиновая крошка, смоляные кислоты природного происхождения, целевые добавки и растворители.

Каучуковая клеящая мастика отличается хорошей эластичностью и теплостойкостью. Материал способен выдержать температурный диапазон от -30 градусов до +130.

Казеино-цементная мастика

Данный состав, в отличии от битумных мастик, изготавливается непосредственно перед использованием. Для приготовления понадобится казеиновый клей ОБ, портландцемент, а также вода.

Клей заливают водой и смешивают в течении 30 минут. Нужно лить не всю воду. Оставляют столько, чтобы хватило на разведение цемента. Когда клей готов, а цемента разбавлен, цементное молоко вливают в клей. Затем все это нужно тщательно перемешать.

Такая мастика может использоваться только в течении четырех часов. Затем она теряет свои свойства и характеристики.

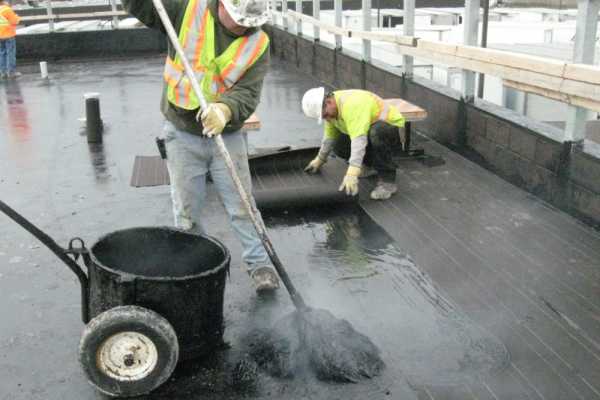

Горячая

Такой вариант, в отличии от холодных клеящих мастик, может обойтись дешевле, если готовить ее самостоятельно. Делается она следующим образом.

В котел кладется битум и нагревается до 180 градусов. Затем, когда масса расплавится, в нее небольшими порциями вводят асбест. Предварительно последний смешивается с трепелом. Всю массу смешивают до получения смеси однородной консистенции. Преимущество продукта в том, что он недорогой.

fb.ru

Морозостойкая клеящая каучуковая мастика: применение

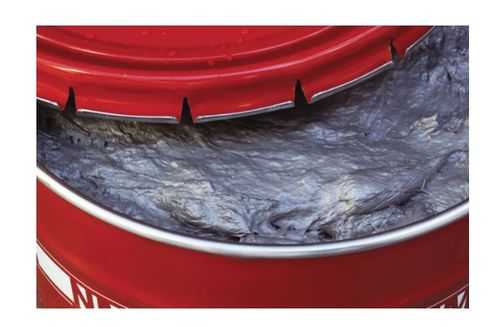

Каучуковая клеящая мастика – это масса с пастообразной густотой, имеющая черный оттенок.

Мастика клеящая

Характеристики

  1. Мастичной основой является каучук высокого качества, обычно марки БК-1675, также в состав мастики добавляются модификаторы и различные полимеры;
  2. Так как мастика не нуждается в подогреве, она сразу может быть использована в нужных целях;
  3. После применения мастики и ее высыхания она преображается в эластичный резиновый пласт;
  4. Мастика характеризуется хорошей устойчивостью к различным атмосферным и температурным влияниям, а также к действию влаге или вибрационным воздействиям.

Применение

Применение мастики предполагает следующие области:

  • для наклейки битумных рулонных материалов;
  • для монтажа черепицы;
  • для наклеивания под паркет фанерных материалов;
  • для применения фактически во всех климатических зонах.

Единственное ограничение мастики состоит в том, что ее нельзя использовать в жидких средах органического характера, таких как продукты содержащие:

  • нефть;
  • масла;
  • или растворители.

Если мастика загустела, то допустимо разбавление с такими растворяющими веществами как:

  • Бензин;
  • Нефрас;
  • Уайт-спирит;
  • Керосин;
  • Сольвент.

Самое главное чтобы эти растворители не превышали более 20% от объема мастики.

Применение

Основные этапы

  1. Перед тем как приступить к нанесению мастики, ее нужно хорошенько перемешать. Так как мастика используется в холодном виде, ее нельзя нагревать;
  2. Наносить мастику необходимо посредством шпателя или кисти, а делать это нужно в два слоя. Второй слой мастики можно наливать только тогда, когда первый уже полностью высох;
  3. Наносимый слой мастики должен составлять около 2мм. Мастика застывает около 24 часов, если температура воздуха в среднем составляет +20 градусов.

Подготовка основания

Мастику необходимо наносить на сухое и чистое основание:

  • Если поверхность не слишком чистая, нужно убрать весь мусор, так как это может привести к тому, что адгезия мастики к основанию будет не на высоком уровне;
  • Если температура воздуха низкая, а на поверхности лежит лед или снег, то ее необходимо прогреть с помощью горелки, газовой или инфракрасной.

Нанесение

Теперь, когда мастика готова к использованию, ее можно наносить на поверхность:

  • Если поверхность горизонтальная, можно наносить мастику путем налива, а далее посредством таких инструментов как шпатель или кисть, разровнять по всей поверхности;
  • Мастику можно наносить только на сухую поверхность, так как нельзя, чтобы мастичный слой получил повреждения;
  • После нанесения первого слоя нужно дождаться его полного высыхания, только тогда можно приступать к нанесению второго слоя;
  • Следует также учесть и диапазон температуры, при котором допустима эксплуатация мастики. Речь идет о температуре от – 40 градусов до + 100.

 Меры безопасности

Так как каучуковая мастика относится к категории горючих материалов, нужно соблюдать нормы противопожарной безопасности:

  • после того, как состав высыхает, он полностью теряет все токсичные свойства;
  • при работе с этим средством необходимо надевать рукавицы из брезента;
  • если вы работаете внутри помещения, то нужно убедиться что вентиляция находится на надлежащем уровне. Если в помещении плохая вентиляция, то использовать мастику для работы нельзя, так как до момента высыхания она выделяет токсичные вещества в воздух;
  • в случае если мастика попала вам на кожу, необходимо протереть участок тампоном, смоченным в бензине, а после помыть кожу простой водой;
  • хранить мастику нужно только в закрытом виде, при температуре не более + 20 градусов, также необходимо убедится в том, что на нее не попадают солнечные лучи.

 Подведем итоги

Морозостойкая каучуковая мастика применяется в строительстве и пользуется популярностью, так как обладает рядом преимуществ. Однако при работе с ней надо соблюдать меры предосторожности, чтобы не навредить своему здоровью.

kleiexpert.ru

“Битомакс-Эласт” мастика каучуковая



Описание

Мастика “Битомакс-Эласт” выпускается как универсальный материал с широкой областью применения по номенклатуре покрытий при эксплуатации, как в открытой атмосфере, так и под землёй. В условиях воздействия агрессивной среды и излучений, а также сейсмических воздействий и гидростатического напора.

Область применения


  • устройство гидроизоляции в т.ч. напорной и внутренней,
  • устройство гидроизоляции во влажных помещениях (ванны, бассейны, и т.п.)
  • антикоррозийная защита металла
  • устройство мягкой кровли в сложных конструкциях по основаниям
  • герметизация швов и устранение протечек
  • пароизоляция межферменных пространств
  • междуэтажных перекрытий

Мастика “Битомакс-Эласт” может наноситься на все виды оснований, кроме полистирола, оцинкованной стали, алюминия при любом уклоне и кривизне поверхности любыми способами нанесения лакокрасочных материалов. Температурный предел напыления от +40°C до -15°C при отсутствии атмосферных осадков. Может применяться с использованием различных кровельных материалов и армирующего слоя, например из стеклоткани, стеклосетки, либо их полимерных заменителей (полиэфирное полотно).

Основные преимущества


  • высокая стойкость к ионизирующему излучению
  • озону, ультрафиолету
  • высокая водостойкость и стойкость в агрессивных средах
  • стойкость к вакууму
  • трудногорючесть
  • высокие диэлектрические свойства, сохраняющиеся во времени

Основные характеристики мастики каучуковой
Полимерная основа мастики “Битомакс-Эласт” смесь вулканизуемых каучуков
Внешний вид состава высокооднородная жидкость со степенью измельчения 0,5-1,5 микрона, не содержащая сгустков и посторонних включений
Цвет состава чёрный
Содержание сухого остатка 45%
Время высыхания плёнки до степени 3 (отлипа)
при t +20°C  15-20 мин
при t -15°C 45-60 мин
Внешний вид плёнки после высыхания матовая или глянцевая, ровная и однородная при растяжении в тонких слоях прозрачная без видимых глазом включений
Вязкость по ВЗ-246, сек 150
Плотность, г/куб.см 1,2
Прочность сцепления с металлом, МПа не менее 0,65
Прочность сцепления с бетоном, МПа не менее 0,7
Теплостойкость не выше + 90, °C выдерживает
Теплостойкость не выше +150, °C выдерживает
Степень горючести трудносгораемый
Условная прочность, МПа 1,0
Относительное удлинение при разрыве, % 950
Гибкость на брусе с закруглённым радиусом 5,0 + 0,2 мм, не выше °C 25
Водонепроницаемость при давлении не менее 0,1 МПа 24 часа
Водонепроницаемость при давлении не менее 0,001 МПа 72 час
Водопоглощение, % 0,15
Долговечность, год 15

Способ применения

Работы выполняются при положительных и отрицательных (не ниже -15 °C) температурах при отсутствии атмосферных осадков по сухим поверхностям любой кривизны и наклона.

В зависимости от требуемой проектной толщины, покрытия наносят в 3-5 слоёв с промежуточной сушкой каждого слоя. Мастика наносится вручную кистями или аппаратами безвоздушного распыления типа “Финиш” или “Вагнер”.

Технологический процесс устройства антикоррозийного покрытия состоит из следующих производственных операций:


  • подготовка защищаемой поверхности
  • нанесение защитной мастики на поверхность
  • Подготовка поверхности металла

Подготовленная поверхность должна удовлетворять следующим требованиям:


  • очищена от ржавчины, окалины и грязи, обезжирена и иметь матовый серо-стальной цвет
  • без наплыва металла, без раковин, трещин, рисок, заусениц, острых выступов (выступы следует скруглить по радиусу не менее 0,5 см)
  • сварные швы должны быть без брызг металла от сварки.

Очищать поверхность металла от ржавчины можно механизированным и химическим способами (преобразователь ржавчины)

Нанесение антикоррозийной поверхности

Нанесение состава следует производить по технологической схеме:


  • грунтовка изолируемой поверхности (Праймер Битомакс)
  • сушка грунтовки
  • послойное нанесение мастики “Битомакс-Эласт” (1-3 слоя) с раздельной сушкой каждого слоя (при t = +20 °C время сушки 20 минут, а при t = -15 °C 3 часа)
  • выдерживание покрытия до окончания формирования плёнки

Ориентировочный срок формирования плёнки при t = +20 °С одни сутки после окончания работ.

Для грунтовки используется специальный “Праймер Битомакс” или мастика “Битомакс-Эласт”, разбавленная сольвентом в соотношении 1:3

Грунтовка изолируемой поверхности должна выполняться за один раз. Перед применением необходимо провести тщательное перемешивание мастики воздухом под давлением или механическим путём.

www.armohim.ru

Мастика кумароно-каучуковая - Справочник химика 21

    Кумарон-каучуковая мастика. . . Стоимость и укладка древесно-волок- 0—25  [c.150]

    Наиболее дешевыми и достаточно эффективными по прочности приклеивания и скорости схватывания являются битумные и кумароно-каучуковые мастики, которые можно также приготовить непосредственно на строительной площадке. В табл. 8 приведены рецептуры некоторых наиболее часто применяемых мастик для наклейки линолеума. [c.88]

    Теплозвукоизоляционный линолеум может быть уложен как на мастику, так и насухо. Для приклейки этого вида линолеума рекомендуется кумароно-каучуковая мастика, свойства которой указаны в табл. 9. [c.99]


    При применении накладок для ступеней следует соблюдать следующие правила. Старые изношенные или поврежденные ступени железобетонных маршей предварительно выравнивают шлифовальной машиной. После удаления пыли на них наклеивают защитный уголок и проступи. Уголок крепится к ступеням при помощи клея № 88 или кумароно-каучуковой мастики. Тыльную сторону накладки обрабатывают наждачной бумагой, чтобы поверхность стала шероховатой. Затем ее смазывают тонким слоем клея. Через 20—30 мин, когда клей подсохнет, накладку покрывают вторым слоем клея и сразу же плотно прижимают к ступени. Для крепления проступей можно применять и резино-битумную мастику. [c.208]

    В состав кумарон-каучуковой мастики и перхлорвинилового клея входят летучие растворители (этилацетат, бензин, Р-4), за счет испарения которых происходит твердение клеевых составов. Процесс испарения основной части растворителя продолжается в течение 3—5 мин, после чего клеевой слой теряет свою липкость и не приклеивает пленку. Если же приклеивать пленку во время испарения растворителей, то на поверхности ее образуется большое количество пузырей и вздутий. Кроме того, отделывают стены пленкой преимущественно в малогабаритных помещениях, и при нанесении клеев на стену быстро образуется высокая концентрация паров растворителя, вредно действующего на организм человека. [c.160]

    КУМАРОНО-КАУЧУКОВАЯ МАСТИКА КН-3 [c.254]

    На основе полимеров готовят различные клеи и мастики, применяемые в строительстве для склеивания литых, слоистых и волокнистых материалов, элементов различных изделий и конструкций из древесины, металла и бетона. Широко применяются пер-хлорвиниловые клеи и поливинилацетатная дисперсия (для приклеивания декоративно-обшивочных материалов), фенолоальдегидные клеи (для производства древесностружечных плит), фенолокаучуковые клеи (для соединения стекловолокнистых материалов с металлом), полиуретановые и эпоксидные клеи (для склеивания различных неорганических материалов друг с другом и металлами), мочевино- и фенолоформальдегидные клеи (для склеивания фанерных плит и строительных конструкций из древесины, металлов, пластмасс, стекла, керамики и т. д.). Из клеящих мастик следует отметить битумные, битумно-резиновые, кумароно-каучуковые, кол-локсилиновые, казеино-цементные и др. [c.411]

    Коллоксилиновый линолеум укладывают примерно так же. как и поливинилхлоридный, поскольку они обладают рядом одинаковых свойств. Линолеум настилают на твердое, хорошо подготовленное основание и приклеивают мастикой. Обычно применяют кумароно-каучуковую или коллоксилиновую (нитро-целлюлозную) мастику. [c.105]

    Свойства кумароно-каучуковой мастики приведены в табл. 9. Коллоксилиновая мастика представляет собой коллоксилиновую массу (40%), растворенную в 60% ацетона. Вместо кол-локснлиновой массы часто применяют отходы коллоксилинового линолеума. Эту мастику применяют только для наклейки коллоксилинового линолеума. [c.105]

    Релин настилают как путем наклейки, так и без наклейки -мастикой. В последнем случае заклеивают только швы (стыки) соседних полотнищ и закрепляют плинтусом кромки линолеума вдоль стен. При настилке релина без наклеивания стыки сначала прирезают, а зате.м заклеивают полотняной прорезиненной лентой с тыльной стороны релина, для чего кромки склеиваемых полотнищ необходимо очистить бензином. Для приклеивания релина особенно рекомендуется резино-битумная мастнка типа изол , а также другие битумные и кумароно-каучуковые мастики, фи. нко-механнческпе свойства которых даны в табл. 9. [c.118]

    Для крепления кумароновых (а также других асбестосмоляных) плиток рекомендуется применять холодные битумные мастики, а также кумароно-каучуковую мастику. Физико-механп-ческие свойства и рецептура этих мастик приведены в табл. 9. [c.129]

    Кумароно-каучуковая мастика КН-3 готовится из полихлоропренового каучука, кумароновой смолы, наполнителей (каолина или мела) и растворителей (этилацетата и бензина галоща ). Предназначается для приклеивания поливинилхлоридных плиток, линолеума и погонажных изделий (нащельники, плинтусы, раскладки и т. п.), а также релина к бетонным, каменным и деревянным поверхностям, цементным стяжкам, штукатурке и древесноволокнистым плитам. [c.254]

    ВНИИНСМ [67] предложил применять для приклейки поливинилхлорида кумарон-каучуковую мастику следующего соста-, ва (в /о)  [c.92]

    Используемые в строительстве неотверждающиеся или невысыхающие герметики на основе ПИБ разных марок включают добавки бутилкаучука, этилен-пропиленового сополимера и других эластомеров, снижающих текучесть композиции при повьппенной температуре, а также минеральные наполнители, битум, гудрон, асфальт, высококипящие масла. Последние обеспечивают гомогенизацию и требуемую рабочую вязкость. В тех случаях, когда используют дорогие высыхающие масла, необходимо предусмотреть защиту основной массы герметика от контакта с воздухом и предупредить оползание. Достаточно высокая адгезия герметика к бетону, кирпичу и другим материалам повышается при введении в составы эпоксидных, фенолоформальдегидных, кумарон-инде-новых смол, канифоли, хлор- или бромбутилкаучука, которые, однако, повьппают стоимость герметика. Ниже приведены типовые составы и характеристики некоторых нетвердеющих герметиков (табл. 4.16, 4.17) [255]. Герметики на основе олиго- и полиизобутиленов допускают высокую степень наполнения, не препятствующую их длительной эксплуатации даже при отрицательных температурах. Например, в состав герметика для уплотнения стыков в крупноблочных бетонных сооружениях вводят 15-35 масс. ч. ПИБ (низкомолекулярного), 25-35 ПИБ (высокомолекулярного), 100 битума, 60 масла минерального, 500-600 известняка молотого, 80-90 масс. ч. асбеста. Другой распространенный невысыхающий герметик-мастика УМС-50 (5 масс. ч. ПИБ П-118, 20 нейтрального масла, 75 масс. ч. мела) не имеет конкурентов среди герметизирующих каучуковых композиций. Наиболее характерные недостатки герметиков на основе ПИБ-низкая когезионная прочность, термопластичность, текучесть под нагрузкой, нестойкость в маслах, жирах, смазках и многих растворителях. [c.143]

    Для приклеивания безосновного поливинилхлоридного линолеума рекомендуется применять кумароно-каучукозую мастику для линолеума на тканевой основе—битумную холодную, рези-но-битумную типа изол , битумно-каучуковую, канифольную и казеино-цементную мастики. Казенно-цементную мастику разрешается прцменять лишь в помещениях с сухим режимом эксплуатации и при обязательном добавлении антисептиков — фтористых и кремнефтористых солей. [c.89]


chem21.info

Мастика бутилкаучуковая холодная — МБК



Среди мастик есть такие, у которых главной целью является не столько герметизация, сколько приклеивание и удержание других строительных материалов: плитки, рубероида, гипсокартона, линолеума и так далее. Они визуально представляют собой клеевую массу и таковыми являются. Одной из их представителей является...




...бутилкаучуковая холодная мастика

Помимо основы из бутилкаучука в неё входят ещё масса компонентов, делающих мастику пригодной для применения и улучшающих её свойства. Один из главных компонентов ― вулканизатор, который отверждает мастику после применения. Чтобы его задействовать и держать этот процесс под относительным контролем, вводится также активатор вулканизации. Густота и вязкость клеевой массы зависит от количества вводимого растворителя. Пигменты окрашивают мастику в нужный цвет (а зачем в швах между рулонами линолеума зелёного цвета черная окраска?). Технологические добавки могут изменять свойства мастики в ту или иную сторону (время и температура твердения, подстилающая основа и т.д.). Перед применением все компоненты (а если мастика готовая ― вся мастика) тщательно перемешиваются, так как материал должен представлять абсолютно однородную массу.



Достоинства МБК

Как уже упоминалось, эта мастика может служить и герметиком, и клеевым составом. Широкая сфера применения обусловлена её достоинствами:

  •  - высочайшей адгезией;
  •  - изолирующими свойствами;
  •  - долговечностью;
  •  - эксплуатационными качествами, сохраняющимися при температурах -20 -- +40°С;
  •  - мастике не нужен предварительный разогрев;
  •  - возможностью нанесения на любые основания, главное, чтобы они были очищены и сухи.

МБК, хотя и может выступать, как самостоятельное покрытие, чаще используется для подготовки поверхности к наложению другого основного герметика (что-то по типу грунтовки).



Применение бутилкаучуковой мастики

В ремонтно-строительных работах она является незаменимым материалом. Трудно найти более "удачную" мастику для наружной гидроизоляции в стыках и швах. Благодаря высокой адгезии и изоляционным свойствам она хорошо держится на металле, обеспечивая ему антикоррозийную защиту в течение всего срока эксплуатации мастики. По этим причинам её применяют для защиты резервуаров и труб, фундаментов и кровель. Мастику применяют для создания безрулонного кровельного ковра по железобетонным панелям. С ее помощью производят ремонт безрулонных кровель и кровель из рулонных материалов, делают гидроизоляцию примыканий в строительных конструкциях. Мастику укладывают и на плоские поверхности, и на поверхности с уклоном.

Клеящие свойства используются в отделочных работах. Нужно, чтобы линолеум не шёл волнами и не задирались вверх края, ― применяется МБК. С таким же успехом она держит ковролин, паркет, плитку ПВХ, погонажные профили, резиновые покрытия, причём не имеет значения, клеятся они на бетон или, допустим, на ДСП.

Если же МБК наносится вместо грунтовки перед укладкой другого кровельного герметика, то делается это валиком или кистью слоем толщиной в полмиллиметра.

Поставляться бутилкаучуковая мастика может в герметических ёмкостях в готовом виде, может в виде отдельных компонентов. Визуально может представлять собой густую пасту, а может поставляться в виде лент.

Еще статьи о гидроизоляции на полимерной основе:

- Мастика герметизирующая нетвердеющая строительная

- Хлорсульфированный полиэтилен

- Тиоколовые герметики

- Гидрофобизирующие жидкости

- Битумно-полимерные и полимерные герметики


загрузка...

www.megastroika.biz

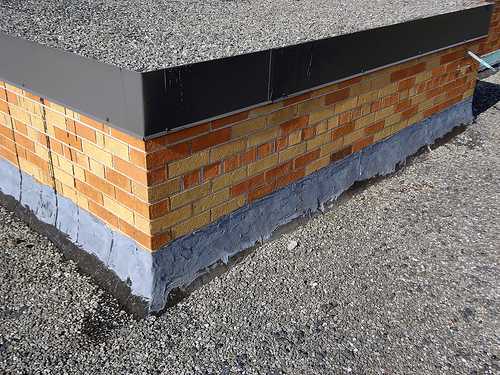

Каучуковая мастика для кровли и гидроизоляции

Каучуковая мастика стала активно использоваться не так давно, но получает всё больше распространение. Это дисперсионный материал, который применяется для проведения ремонтов гидроизоляционного слоя или кровли и изготавливается на основе битума с добавлением каучука. Модифицируется гидроизолирующая смесь при помощи синтетически производимого каучука. Эта гидроизоляционная мастика достаточно лёгкая и хорошо защищающая от влаги элементы фундамента или рубероидные покрытия.

Плюсы каучуковой мастики

Главными её преимуществами является то, что она одинакового хорошо наносится и работает и на сухих, и на влажных поверхностях, никогда не стекает вниз и в ней нет специальных растворителей, которые часто бывают опасными.

Цвет, как правило, коричневый, тёмный, а после окончательного сгущения – чёрный. Для высыхания цельного слоя нужно до шести часов, наносится до четырёх слоёв, в зависимости от особенностей применения и поставленных задач.

Удобство этой мастики в том, что она может эффективно применяться при температуре от -40°С и до +80°С, а заливать её можно при температурах от -10°С, и не выше, чем +40°С. Таким образом, она охватывает практически все температурные зоны, заселённые человеком, и накладываться может даже ранней зимой или при небольших холодах.

Состав и применение каучуковой мастики

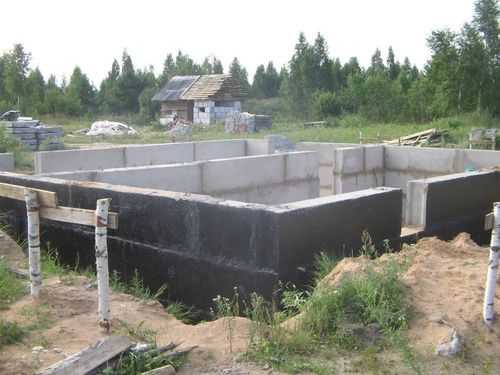

Использовать мастику этого типа для устройства кровли, гидроизоляции или ремонта кровли можно и для промышленных, и для жилых зданий, для сельскохозяйственных построек, бассейнов. Её применяют для подземных переходов, в конструкциях из металла, для труб, постройки и изоляции гаражей и т.д.

По существу, этот материал является массой из нескольких компонентов. Основу составляет полимерная битумная масса из вяжущего типа, в основе которого смесь бутилкаучука и нефтяного битума. В расплав добавляют пластификаторы, модификаторы и специальные растворители.

Как наносить каучуковую мастику

До того, как наносить такую мастику, нужно очистить основание от следов грязи. После нанесения грунтовки первый слой мастики наносится либо шпателем, либо кистью, можно шприцем. Толщина начального слоя должна составлять до 3 мм.

После этого первичный слой обязательно армируется стеклохолстом либо же стеклотканью. Его нужно раскатывать по только что нанесённому, ещё свежему слою, после чего аккуратно укатать.

Новый слой наносится только после того, как предыдущий полностью высыхает, и его толщина может составлять от двух до четырёх миллиметров. Толщина покрытия зависит от количества слоёв, которых может быть и 3, и 4.

polezno-vsem.ru

резиновая, каучуковая, полимерная, гидроизоляционная, универсальная

Мастика является довольно сильным связующим строительным материалом. С ее помощью можно выполнять герметизацию стен, потолков, полов, окон, делать укладку плитки и гидроизоляцию. Производится мастика в жидкой или пастообразной форме, а также виде густой клеевой массы. На современном рынке часто встречается готовый порошковый состав, который остается только развести водой перед непосредственным применением.

Виды битумных составов

Абсолютно все виды мастик обладают высокими адгезионными свойствами и большинство из них сходны по своему составу. Для выбора необходимого вида материала следует для начала оценить поверхность и вид работ.

Битумная мастика – это современный и удобный в работе гидроизоляционный материал, который широко используется при устройстве кровли, гидро- и пароизоляции, а также при обработке межэтажных перекрытий. Этот вид состоит из битумного вяжущего вещества, гербицидов, антисептиков и наполнителей.

У битумной мастики есть много достоинств, а именно:

  • эластичность, хорошая растягиваемость и восстанавливаемость;
  • высокая термоустойчивость;
  • долговечность и надежность.

Гидроизоляционная. Создается на основе битумной мастики в виде полужидкой пасты готовой к применению. В ее состав входят различные минералонаполнители, битумные эмульсии, специальные добавки на основе синтетических смол.

Этот материал обладает всеми характеристиками битумной мастики, однако его механическая прочность гораздо выше. Материал используется для проведения гидроизоляции стен, крыш, фундаментов, балконов, труб, цементных или металлических желобов.

Холодная битумно-кукерсольная. Изготавливается из лака кукерсоля и раствора сланцевой смолы. Для улучшения характеристик, в состав битумных мастик вводят латексные эмульсии на основе диспергированного каучука. Такие материалы называются битумно-латексными и используются для крепления кровельных покрытий.

Кровельная. Также называется наливной кровлей и может использоваться как самостоятельный кровельный материал. Мастика производится в виде вязкой однородной массы, которая наносится на поверхность с помощью распылителя или кистью.

При использовании кровельной мастики не остается стыков и швов, поскольку создается сплошное, монолитное покрытие. Этим изоляционным материалом может покрываться сталь, рубероид, бетон и прочие материалы. Также кровельной мастикой выполняют ремонт старой кровли, герметизацию стыков и швов.

Покрытие из данного материала обладает следующими достоинствами:

  • высокая прочность;
  • устойчивость атмосферным воздействиям;
  • стойкость к солнечному свету и температурным перепадам;
  • эластичность;
  • антикоррозийность;
  • незначительный вес.

Битумно-каучуковая. Выпускается в виде однородной массы черного цвета готовой к применению. В состав входит смесь сортов нефтяного битума, синтетический каучук, резиновая крошка мелкой фракции, минеральные наполнители, природные смоляные кислоты, целевые добавки и различные растворители.

Этот материал довольно эластичен, обладает хорошей теплостойкостью и выдерживает температурные перепады от -30˚C - +130˚C. Также он используется для ремонта мастичных кровель и выполняет функцию клеящего состава при использовании рулонных кровельных материалов и для создания гидроизоляции конструкции и сооружений.

Полимерная мастика. Это быстросохнущий экологически чистый битумный материал на водной основе, улучшенный специальными полимерами. Используется для обмазочной гидроизоляции подземных сооружений, герметизации канализации и колодцев. После нанесения на поверхность мастика образует водонепроницаемую резиновую пленку, которая имеет очень длительный срок эксплуатации.

Герметизирующая мастика. Производится в виде густой белой массы, используемой для герметизации стыков, щелей, трещин и швов в железобетонных и бетонных конструкциях. Обладает отличной адгезией к металлу, дереву и бетону. После полного высыхания мастики ее можно обработать лакокрасочными покрытиями.

Огнеупорная. Данная мастика производится в форме вязкой пластичной массы серого цвета. Изготавливается из вяжущего неорганического вещества с добавлением силикатных добавок и минеральных наполнительных. Данная мастика используется для изоляции печей и газоходов и выдерживает температуру до +1600˚C.

Нетвердеющая герметизирующая мастика. Однородная вязкая масса, состоящая из нескольких разновидностей каучука, наполнителей и пластификаторов. Продается в брикетах и используется для герметизации наружных стен, уплотнения дверных и оконных блоков в местах примыкания к стене.

Универсальная. Это однородная масса из битума и различных наполнителей. Мастика предназначается для проведения гидроизоляционных и кровельных работ, создания антикоррозийной защиты различных конструкций и трубопроводов. Также посредством универсальной мастики можно склеивать различные стройматериалы.

Шумоизоляционная. Распыляемая масса обладающая хорошими вибропоглащающими и звукоизоляционными характеристиками, произведенная на основе водной дисперсии синтетических смол с добавление противовоспламенителных компонентов.

Мастика бутил-каучуковая. Этот материал производится из экологически безопасных компонентов и не подвержен гнилостным процессам. Мастику широко используют для создания изоляции вентиляционных систем.

Акриловая гидроизоляционная. Наиболее востребованный материал, который создает при нанесении на поверхность водонепроницаемую пленку и защищает покрытие от плесени, сырости и ржавчины. Обладает высокой прочностью, легкость использования и используется только для герметизации внутри помещений.

Эпоксидная. Данный вид материала производится в форме густой массы из битумной смолы, растворенной в органическом разжижителе, сухого пигмента и наполнителя с пластификатором. Перед непосредственным применением в мастику добавляют отвердитель. Благодаря такому материалу получаются очень прочные и износостойкие полы производственных цехов, а также он используется в качестве клеевого средства.

Полиуретановая двухкомпонентная. Жидкая масса белого цвета, не имеющая запаха и образующая после нанесения крепкое эластичное покрытие. Двухкомпонентная полиуретановая мастика используется для гидроизоляции резервуаров питьевой воды, водопроводных труб и помещений с повышенной влажностью.

Нанесение мастики

Битумные мастики могут наноситься как ручным способом, при помощи кисти или валика, так и механическим, с применением специального воздушного распылителя.

Оба эти способа нанесения являются довольно технологичными и дают хорошую возможность производить работы связанные с устройством кровли достаточно легко и быстро вне зависимости от угла уклона поверхности крыши. Это особенно заметно при устройстве кровель, обладающих большим количеством примыканий и различных элементов.

Во время покрытия на крыше шахт, труб, несущих конструкций и так далее рулонными материалами требуется тратить много времени и сил на кройку кусков материала иногда очень сложной конфигурации, в то время как мастики в этом случае позволяют выполнять покрытие точно так же, как и на ровных поверхностях. Поэтому мастики в этом отношении имеют определенные преимущества перед рулонными материалами.

Расход битумной мастики на 1м²

Невозможно нормально спланировать работы и составить смету, не зная, сколько материала необходимо для обработки 1м². Чтобы определить расход мастики, проще всего посмотреть на этикетку, а в случае если на ней этих данных нет, то, по крайней мере, пишется рекомендуемый минимум материала для нанесения одного слоя. Поэтому несложно будет самостоятельно посчитать требуемое количество материала. В основном мастики на 30-70% состоят из летучих растворителей, что означает точно такой же процент усадки битумного состава после его нанесения.

Средний расход материала на 1м²

Гидроизоляция фундамента

2-4 кг/м2

Устройство кровли

3,5-6 кг/м2

Приклеивание рубероида

1-2 кг/м2

Техника безопасности

Поскольку многие растворители, используемые для создания мастик, довольно токсичны и очень легко воспламеняются, то при работе с такими материалами следует придерживаться определенных мер безопасности. Битумные мастики должны готовиться в помещении с хорошей приточно-вытяжной вентиляционной системой, в крайнем случае, на отрытом воздухе.

При работе с битумными мастиками на открытом воздухе обязательно использование защитных очков и респиратора, а в закрытых помещениях – противогазы. После каждого часа работы в закрытых помещениях следует делать перерыв на 15-20 минут и проводить его на свежем воздухе.

Чтобы предотвратить повышенное туманообразование при механизированном способе работы с мастиками, необходимо распылитель держать строго перпендикулярно поверхности и не дальше чем 0,5 метра от нее. После работы с такими материалами следует хорошо вытереть руки, после чего вымыть их с мылом и теплой водой.

Внимание! Курение на участках работы с битумными мастиками категорически запрещено.

Работы, вызывающие искрение или требующие использование открытого огня должны выполняться на расстоянии не менее 25 метров от места использования битумных составов. В помещениях, в которых выполняются работы с мастиками, требуется применение электрооборудования только взрывобезопасного типа.

vvlk.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
