Газовая котельная в частном доме, коттедже: объем котельной, нормы размещения

Содержание:

Организовывая автономную систему отопления, необходимо выделить индивидуальную площадь под установку отопительного оборудования. Газовая котельная в частном доме должна соответствовать определенным нормам безопасности, несоблюдение которых чревато серьезными последствиями.


На что ориентироваться

Требования к частным котельным прописаны в специальном документе от 01.07.2003 (речь идет о СНиПе 42-01-2002). Этот документ должен служить ориентиром во время обустройства топочной. Знание нормативов дает определенные преимущества, хотя процедура разработки проекта обычно реализуется специалистами. Это позволяет заранее просчитывать вероятность использования различных видов оборудования, а также приблизительный объем монтажных работ.


Как результат, еще на этапе строительства жилища намеченное под бойлерную помещение можно подогнать под требования СНиП. Если возникают затруднения или спорные моменты, желательно их решать с проектным отделом газоснабжающей организации. Для каждого конкретного здания характерно наличие своих нюансов: они решаются только в привязке к плану дома.

Перечень требований

Определяясь с местом отопительного оборудования, необходимо ориентироваться на его мощность:

  • До 60 кВт. Такой прибор можно установить на кухне, соблюдая специальные условия.
  • 60-150 кВт. Котельную разрешается обустроить в автономном помещении на любом этаже. Если в качестве топлива используется природный газ, местом монтажа может выступать подвал или цокольный этаж.
  • 150 -350 кВт. Бойлерная должна находиться в отдельной комнате на первом или цокольном этаже. Еще один допустимый вариант – пристройка и отдельное здание.

Отдельную котельную разрешается использовать и для размещения агрегатов мощностью менее 60 кВт. В этом есть даже свои преимущества, ведь в таком случае все необходимое оборудование будет находиться в одном месте.


Объем котельной для газового котла также регламентирован:

  • Для агрегатов мощностью не более 30 кВт топочная должна обладать минимальным объемом 7,5 м3 (не путать с площадью).
  • 30-60 кВт — 13,5 м3.
  • 60-200 кВт — 15 м3.

Если газовый котел предполагается разместить на кухне, на этот случай прописаны другие нормы: объем комнаты — от 15 м3, при высоте стен от 2,5 м.

Каждый из случаев обустройства топочной требует отдельного подхода, хотя имеются и общие условия:

  • Внутри помещения котельной в коттедже должен попадать свел с улицы. К площади окон также предъявляются отдельные требования: каждому 1 м
    3     объема должно соответствовать не менее 0,03 м2 оконного проема. В данном случае речь идет о размере стекла. Оконная система обязательно должна быть распашной, створки которой открываются наружу.
  • Окно должно обладать форточкой на случае аварийного проветривания при аварийной ситуации с пропуском газа.
  • Запрещается отсутствие вентиляции или дымохода, которые выводят продукты сгорания на улицу. Для отвода выхлопов маломощного котла до 30 кВт разрешается использовать отверстие в стене.
  • Наличие холодного трубопровода для подпитки системы. То же самое касается наличия дренажа для сливания теплоносителя.


Еще одно общее условие (появилось в последней версии правил) – комплектация двухконтурного газового оборудования мощностью от 60 кВт приборами слежения за степенью загазованности. При срабатывании система сразу блокирует подачу газа.

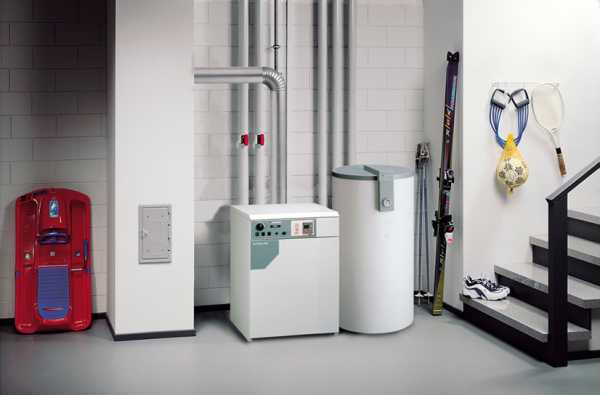

Если котельная находится в отдельном помещении

Проектируя индивидуальное помещение под газовый котел мощностью не более 200 кВт, обязательно нужно использовать не подающиеся горению стены с уровнем огнестойкости не менее 0,75 часа. Подобные характеристики имеются у кирпича, шлакоблоков и бетона.

Автономная котельная встроенного или пристроенного типа должна отвечать следующим требованиям:

  • Норма объема котельной для газового котла – от 15 м3.
  • Высота стен. Для оборудования мощностью от 30 кВт — 2,5 м; до 30 кВт — от 2,2 м.
  • Необходимо наличие окна с фрамугой или форточкой. Соотношение площади остекления к объему помещения – 0,03 м2/ 1 м3.
  • Мощность вентиляционной системы должна обеспечивать трехкратный обмен воздуха в течении одного часа.


При размещении бойлерной в подвале или цокольном этаже, при определении минимального размера помещения необходимо к стандартным 15 м3 добавить 0,2 м3 на каждый киловатт мощности. Также ужесточаются требование к стенам и перекрытиям, ограждающим топочную от других комнат: сквозь них газ или пар не должен просачиваться ни в коем случае.

Если бойлерная подвального или цокольного этажа служит местом монтажа приборов мощностью 150-350 кВт, ее необходимо оснастить отдельным выходом на улицу. Как вариант, это может быть выход в коридор, ведущий на улицу. Определяясь с конфигурацией и вместительностью котельной, смотрят также на удобство обслуживания: поэтому эта комната обычно получается больше минимальных размеров.

Пристроенные бойлерные в частном доме

Если оборудование устанавливается в специальной пристройке, в таком случае, кроме упомянутых, необходимо выполнить некоторые дополнительные требования:

  1. Пристраиваться разрешается к сплошной стене: ближайшие проемы должны быть удалены не менее, чем на 100 см.
  2. Строительный материал должен иметь предел огнестойкости от 0,75 часа. Подходящие свойства имеются у бетонных, кирпичных и шлакоблочных стен.
  3. Чтобы избежать связи пристройки с основным зданием, потребуется обустройство индивидуального фундамента, отделенного от общего основания. Он предназначен не для трех, а для всех четырех стен.


Также следует знать следующие нюансы. Бывает так, что подходящего по размерам помещения под котельную в доме не имеется. Иногда газовая служба идет на встречу, требуя компенсировать эти недостатки увеличенной площадью остекления. Если речь идет о строительстве дома, то все нормативы по топочной нужно обязательно выполнить. В противном случае согласование проекта не произойдет. Подобную принципиальность проявляют и к пристроенным котельным, где отход от прописанных размеров не допускается ни по какой причине.

Если газовый котел монтируется на кухне

Как было сказано выше, небольшие газовые котлы (до 30 кВт) разрешается устанавливать в кухонном отделении дома. При этом тип камеры сгорания может быть как открытым, так и закрытым, Для отведения продуктов горения допускается использование вентканалов, дымоходов и отверстий в стене. Устанавливать разрешается настенное и напольное оборудование.

Монтируя газовый котел на кухне, необходимо учесть следующее:

  • Высота потолков должна быть не ниже 2,5 м.
  • Помещение должно иметь объем от 15 м3.
  • Вентиляция должна гарантировать трехкратную смену воздуха в течении часа.
  • В подаче кислорода не должно быть перебоев: важно, чтобы его хватало для поддержания работы газовой горелки.


Точкой установки настенных котлов должны выступать только негорючие основания. При расположении оборудования нужно учитывать требования к расстоянию до боковых стен (не менее 10 см). В коттеджах из пиломатериалов допускается монтаж на трудногорючих или горючих основаниях, предварительно оштукатуренных или оснащенных огнеупорным экраном под газовый котел. Штукатурка накладывается слоем не менее 50 мм.

Для изготовления экрана используют стальной лист. Перед его креплением проводят термоизоляцию стены при помощи асбеста или плиты из каменной ваты. Толщина этой отделки – не менее 3 мм. Экран своими габаритами должен превосходить очертания котла в кожухе на 70 см сверху и на 10 см снизу и сбоку.

Отдельная постройка для котельной

Оборудование мощностью от 200 кВт необходимо устанавливать в отдельном от дома сооружении.

Наряду с общими предписаниями, в таком случае предъявляются и некоторые дополнительные условия:

  • Жаропрочность строительного материала, из которого сооружаются стены и кровля (в том числе и внутренней финишной отделки).
  • Отдельно стоящая котельная должна иметь объем помещения не менее 15 м3. К полученному результату плюсуют по 0,2 м3 на каждый кВт мощности, задействованный в обогреве жилища.
  • Потолки. Высота – от 250 см.
  • Площадь остекления. Ее определяют по формуле 0,03 м2/1 м3 объема постройки.
  • Окно. Обязательно обладает форточкой или фрамугой.
  • Наличие отдельного фундамента под котел. Он не должен быть выше 15 см по отношению к общему уровню. Если масса отопительного оборудования не превышает 200 кг, его можно монтировать на бетонный пол.
  • Наличие системы аварийного отключения газа. Ее устанавливают на трубе.
  • Двери. Допускается использование только неусиленных конструкций на слабых петлях.
  • Вентиляция. Ее мощности должно хватать на то, чтобы за один час весь воздух в помещении заменился не менее трех раз.

Приемка и размещение котла в котельной отличается строгостью: на поблажки представители газовой службы обычно не идут.

Требования к дверям

В отдельном помещении жилого дома, которое переоборудовано под топочную, необходимо использовать двери, не боящиеся открытого пламени и высокой температуры. Эти изделия должны иметь способность противостоять огню на протяжении 15 минут. Подобными характеристиками обладают только металлические конструкции. Устанавливать можно как фабричные, так и самодельные модели: главное, соблюсти все необходимые параметры.


В тех ситуациях, когда в котельную имеет вход с улицы, его оснащают неукрепленными дверями. Благодаря этому в случае взрыва коробка попросту выносится взрывной волной наружу. Это дает возможность энергии взрыва быть направленной на улицу, что сохранит стены жилища. Также легко «выносимые» двери позволяю газу свободно выходить в случае пропусков. Нередко проекты содержат дополнительное условие: внизу двери должно иметься оформленное решеткой отверстия. Благодаря ему обеспечивается необходимый приток воздуха в котельную.

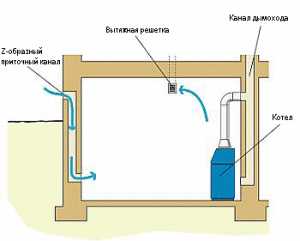

Требования к вентиляционной системе

При проведении расчета производительности вентиляции необходимо ориентироваться на объем помещения. При необходимости умножения на 3 обычно добавляют около 30% запаса. Таким образом определяется количество воздуха, которое необходимо заменить в течении часа. Для примера можно взять расчет помещения 3х3 м с высотой стен 2,5 м. Объем высчитывается так: 3х3х2,5=22,5 м3. Так как необходим трехкратный обмен, то 22,5 м3 х 3 = 67,5 м3. К полученному результату добавляют запас в 30%: выходит 87,75 м3. Чтобы добиться естественного проветривания, нижняя область стены оснащается приточным отверстием с решеткой. Вытяжную трубу выводят через кровлю или стену в верхней ее части. Вентиляционная труба должна выходить на одной высоте с дымоходом.

Твердотопливные и жидкотопливные агрегаты

Общие предписания для организации котельной идентичны.

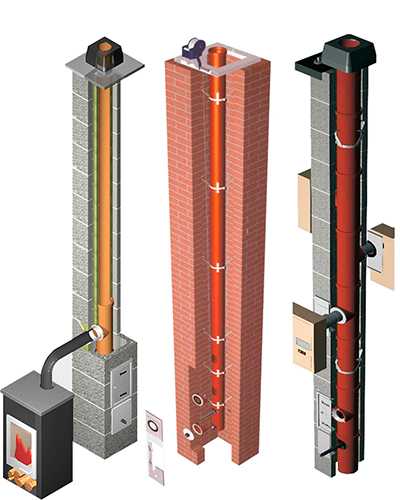

Отличия касаются нюансов в обустройстве системы отведения продуктов горения:

  • Сечение дымохода должно превосходить аналогичный показатель выходного патрубка.
  • Конструкция дымохода должна содержать минимальное число колен. Если есть возможность, его лучше сделать прямым.
  • Низ стены необходимо оснастить вытяжкой или окном для поступления воздуха. Площадь фрамуги зависит от мощности котла.
  • Дымоходная труба выводится сквозь крышу или стену.

  • В непосредственной близости с дымоотводящей трубой обустраивается ревизионное отверстие.
  • Дымоход должен иметь газонепроницаемые соединения.
  • Для установки котла требуется негорючее основание. Деревянные полы оформляются асбестовым листом или картоном из минеральной ваты. Над ними обязательно кладут кусок стальной плиты. Есть вариант с возвышением из кирпичной кладки, отделанное штукатуркой или кафелем.
  • Энергозависимые котлы питаются от скрытой проводки в специальных гофрах. На розетку подводится пониженное напряжение (42 В).

Спецификой котлов на жидком топливе является значительный шум и характерный запах при работе. По этой причине их обычно устанавливают в отдельном помещении с хорошей звукоизоляцией.


teplospec.com

Требования к помещению для установки газового котла

Помещения, в которых будет работать газовый котел, оговариваются в СНиП 31-02-2001, ДБН В.2.5-20-2001, СНиП II-35-76, СНиП 42-01-2002 и СП 41-104-2000 – эти документы исключают или минимизируют любые чрезвычайные ситуации. Помещения для размещения газовых котлов попадают под классификацию пожароопасных и взрывоопасных, поэтому при проектировании, планировке, монтаже и настройке оборудования для газового отопления все требования к помещению для установки газового котла должны строго соблюдаться.

Общие требования к установке газовых приборов

В помещении, предназначенном для установки газового котла, согласно вышеуказанным нормативам, должно быть хорошее естественное освещение: на 1 м3 должно приходиться не менее 0,03 м2 площади оконного проема (но не окна – перегородки, рамы и импосты не учитываются). Обязательно оборудовать помещение системой приточно-вытяжной вентиляции по следующим правилам: общий объем прямых и обратных потоков воздуха за час, умноженный на 3, равен объему всего вытяжного устройства. Кроме окна, оборудованного форточкой, в помещении устанавливается дверь с выходом на улицу. В таблице указаны требования по объему помещения:

Мощность газового котлаОбщий объем топочной
< 30 кВт7,5 м3
> 30-60 кВт13,5 м3
> 60-200 кВтТребования согласно условиям установки и эксплуатации котла на газу, но не меньше 15 м3

Внимание!

Для агрегатов, работающих на газу и имеющих мощность более 6000 Вт, на каждую лишнюю единицу мощности следует добавить 0,2 м3.

Надзорные требования к помещению для установки газового котла оговаривают — эксплуатировать любые приборы для отопления квартиры разрешается на каждом этаже многоэтажного дома и в любой комнате квартиры. Под эти требования подходят и кухни в многоэтажных домах, так как они уже оборудованы соответствующими коммуникациями. Единственное условие — общая тепловая мощность всех приборов для нагрева воды и отопления квартиры (котлы, бойлеры, ТЭНы, отопительные радиаторы, батареи или регистры) не должна превышать в сумме 150 кВт.

Высота потолков в помещении — 2 метра или больше. Комната, в которой будет монтироваться и эксплуатироваться котел на газу, должна отделяться от соседних комнат капитальными огнеупорными стенами. Материал для стен или перегородок должен иметь временной предел огнеустойчивости 0,75 часа (45 минут). Помещение для котла должно быть спланировано так, чтобы при пожаре эксплуатации не существовало возможности для огня распространяться по квартире.

Внимание!

Газовые котлы марки TLO, работающие по принципу естественной циркуляции теплоносителя, могут быть установлены и должны эксплуатироваться только в подвале дома или в цокольных помещениях.

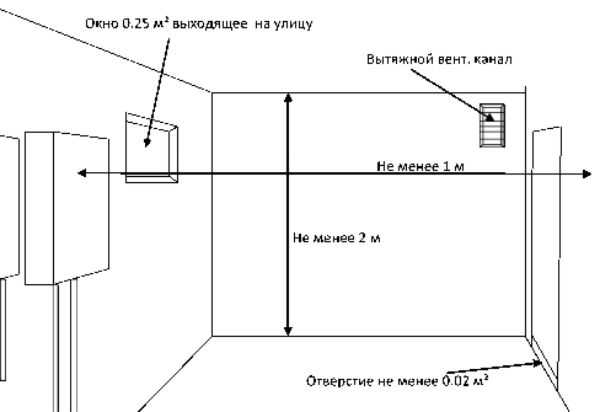

Монтаж газового настенного котла – требования к кухне

  1. Потолок — 2 метра и выше.
  2. Общий объем кухни — больше 7,5 м3, оборудована вентиляция, установлено окно и есть дверь, выходящая на балкон.
  3. Для воздухообмена необходимо оборудовать решетку внизу стены или двери, которая выходит в соседнюю комнату, площадь решетки – не менее 0,02 м2.

Для установки газового котла на кухне, может понадобиться разрешение газовой службы.

Если кухня в квартире не соответствует требованиям СНиП, то газовое отопительное оборудование можно устанавливать и эксплуатировать только с разрешения газового надзора.

Внимание!

Категорически запрещено устанавливать в одной комнате больше 2-х приборов отопления или больше 2-х бойлеров, если объем помещения меньше 7,5м3

Существующие правила установки газового котла в частном доме во многом повторяют требования, предъявляемые к котлам, которые работают в квартирах многоэтажных домов. Отличия вызваны только тем, что часто в частном доме для отопительного оборудования выделяется отдельное помещение или здание, к которому предъявляются дополнительные требования, перечисленные ниже.

Правила установки напольного газового котла

  1. В строящемся доме необходимо спланировать отдельное помещение для установки котла, работающего на газу. Помещение должно быть с естественным притоком воздуха через решетку в двери или через отверстие в стене.
  2. Обязательно проделывается отдельное отверстие для приточно-вытяжной вентиляции – оно должно находиться под потолком.
  3. Отверстие в стене под дымоходную трубу, отверстие ниже дымохода под сажетруску (для чистки дымоходной трубы), которое проделывают ниже основного дымохода на 20-30 см.
  4. Дымоход делается герметичным, чтобы дым и углекислый газ не попадал обратно в помещение. Для герметичности внутри большой трубы дымохода устанавливается труба меньшего диаметра, по которой и выводятся продукты сгорания газа.
  5. Помещение, предназначенное для монтажа и эксплуатации газового котла, должно быть просторным и обеспечивать свободный доступ и эксплуатацию, техническое обслуживание и ремонт котла. Пол в топочной должен быть сделан из негорючих материалов – бетонной стяжки, натурального камня, брусчатки. Топочная должна быть подключена к водопроводу для работы водонагревательного прибора, и оборудована канализацией.
  6. Площадь помещения под котел — 4 м2, высота потолков в комнате – не менее 2,5 м2.
  7. Наружная дверь должна быть шириной ширину 80 см.
  8. Верхняя часть дымохода должна находиться выше кровли. Сечение дымоходной трубы должно быть больше диаметра выходного отверстия котла.
  9. Для подвода электропитания в котельной должен быть оборудован электрощит с заземлением.
  10. Газовая магистраль заводится в помещение заранее. Для каждого газового прибора должен устанавливаться отдельный вентиль.
  11. Стены котельной штукатурятся – горючими материалами (МДФ, ДВП, пластик) отделывать стены категорически запрещено.

Требования к помещению котельной в частном доме

Рядом с топочной и в самом помещении запрещено хранить легковоспламеняющиеся жидкости и предметы. Фундамент под АОГВ (агрегат отопительный газовый или агрегат отопительный газовый водонагревательный) не должен промерзать зимой, поэтому его глубина должна быть ниже уровня промерзания грунта в данном регионе. Воздух из вентиляционного отверстия должен быть чистым, то есть, дымоход должен располагаться далеко от вентиляционного отверстия. Помещение или здание, в котором установлен газовый котел, нельзя оборудовать для других целей.

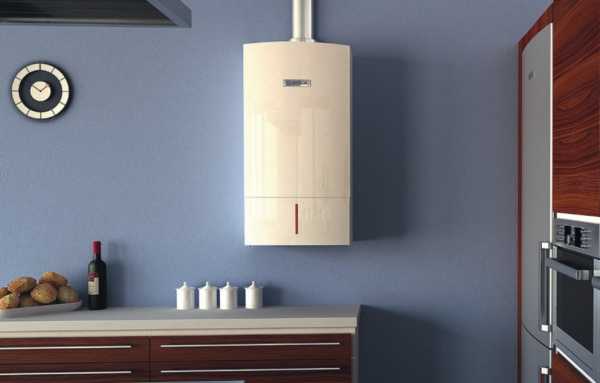

Правила установки настенных газовых котлов в квартире

Обычно в квартире газовый котел устанавливается на кухне, так как в нее уже заведена газовая магистраль, имеется водопровод и канализация. То есть, априори все требования к монтажу газового оборудования уже выполнены – остается только подключить котел. Такое положение вещей автоматически снижает расходы на прокладывание инженерных коммуникаций и энергоносителей. Запрещено монтировать котел на газу в помещениях в высокой влажностью – в ванной, прачечной и т.д.

Для настенных котлов предусмотрено несколько дополнительных требований:

  1. Стена или перегородка для подвешивания котла должна выдерживать его – на гипсокартонную или другую легкую перегородку подвешивать оборудование нельзя.
  2. Если стена декорирована горючими материалами (обои, винил, пластик, МДФ, ДВП), то между газовым настенным котлом и стеной устанавливается прокладка из негорючего материала в 3 мм толщиной. Котел при этом должен крепиться специальными метизами, которые обеспечивают расстояние от корпуса котла до стены не менее 4-5 см.
  3. Минимальное расстояние от котла до потолка и стен помещения – 0,5 метра. Расстояние от котла до пола – 0,8 метра.

Перед монтажом и пуском газового оборудования нужно получить все соответствующие документы. Главное условие при установке котла в частном доме, работающего на газу — сначала заключается договор о подключении газовой магистрали, а также составляется проект монтажа газового оборудования и газификации дома. Эти документы разрабатываются и утверждаются поставщиком газа в регионе.

otopleniesam.ru

Нормы и требования для помещения котельной в частном доме

В настоящее время возник устойчивый спрос на загородную недвижимость в ближайших пригородах больших и малых городов. Современные технологии в строительстве позволяют осуществить давнюю мечту многих людей, жить на природе в своем доме. Устройство современной системы отопления главный вопрос, встающий перед застройщиком.

Большой выбор систем отопления. Широкая линейка котельного оборудования и автоматики, обеспечивающей стабильную и безопасную работу в жилом доме. Строить котельную в частном доме лучше мастерам своего дела. При строительстве необходимо знать основные нормы и требования, предъявляемые к котельной в частном доме. Строить помещение для котла  где попало и как попало запрещено.

Виды отопительных котлов

У пожарных и газовых служб имеются определенные требования к котельной в частном доме. Руководствуясь правилами и нормами в первую очередь необходимо определиться, какими котлами будет отапливать коттедж.

  • Твердотопливным котлом.
  • Жидко топливным котлом.
  • Газовым котлом.
  • Комбинированным котлом (Котлы, данных типов работают на твердом топливе, жидком топливе, газе).
  • Электрическим котлом.
Места установки котлов отопительных
  • Автономно построенные котельные (Котельные, построенные отдельно от жилого дома)
  • Крышные котельные (Котельные, расположенные на кровле дома)
  • Модульные котельные (Котельные, размещенные в контейнерах или блок модулях)
  • Встроенные котельные. (Котельные расположенные внутри жилого дома)
  • Пристроенные котельные (Котельные, пристроенные вплотную к коттеджу)

Большая линейка отопительных котлов может сбить с толку застройщика. Для оптимального решения, какой котел приобретать, необходим совет профессионалов. Если отсутствует проект коттеджа со всеми расчетами, где и как все должно размещаться, то знания опытных монтажников позволят избежать ошибки, с определением  какая  минимальная площадь котельной в вашем доме необходима.

Котельные работающие на газе

Требования предъявляемые к газовым котлам. Подключение частного сектора к сети природного газа, без согласования и выполненного проекта не допускается:

  1. Одним из требований является вход в котельную. Двери в котельную должны открываться  на улицу.
  2. Размеры котельной нужно строить с учетом мощности котла. Объем помещения котельной для частного дома обязан произвести трехкратный воздухообмен. Простой расчет вентиляции 3 кубических метра в секунду  на один метр квадратный площади.
  3. Обеспечить нормативные требования, трехкратного воздухообмена должна вентиляция в котельной частного дома. Строительные нормативы, выдержанные по СНИП расчета вентиляции котельной и размеров окон и дверей обеспечат безопасную эксплуатацию котла в доме.
  4. Минимальный  размер окна в котельной должен быть 0,5 м2. Норма, расчета окон в котельной следующая: 0,03 метра квадратного на 1 кубометр объема.
  5. Окно в здании котельной  обязано иметь форточку. Оконные проемы в котельной работают как взрывной клапан. При взрыве, из-за повышенной концентрации газа в помещении вылетаю окна. Стены остаются в сохранности.
 Помещение котельной  должно быть выполненно
  1. Стены кирпичные, бетонные или из негорючего материала.
  2. Полы, бетонированные выложенные кафелем.
  3. Ширина двери не менее 80 см.
  4. Дверь противопожарная.
  5. Разрешена установка 2 котлов.
  6. Максимальное естественное освещение.
  7. Вентиляция котельной.

Котлы до 30 кВт разрешено устанавливать на кухне.

Минимальный  размер кухни:

  1. Площадь 7,5 м2.
  2. Потолок 2,5 метра.
  3. Объем 15 м3.

Предпочтение отдается к отдельно возводимым котельным. Одним из условий строительства котельной является отдельно возводимый фундамент. Если котел напольный, то под котел возводится отдельный фундамент и подиум.

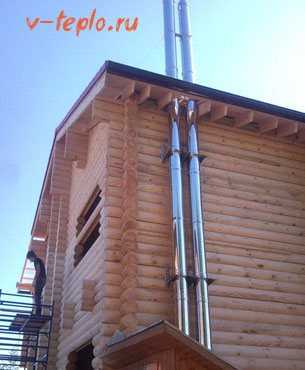

Дымоход, если котельное оборудование не коаксиального типа возводится на специально построенным,  под него фундаменте. Дымоход оборудуется тройником для его прочистки. Обслуживание газового котла нужно производить минимум один раз в год.

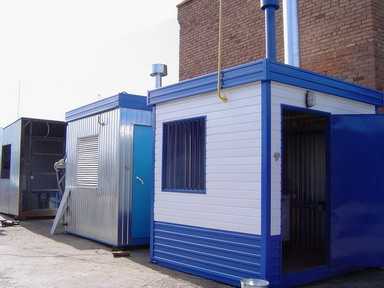

Монтируется отдельная газовая котельная и в виде мини-котельной. Такую котельную можно построить своими руками. Для помещения под котельную можно использовать контейнер. Такая котельная не будет занимать место в доме. Она безопасна. Отсутствует небольшой шум от котла.

Трубы изопрофлекс, закапываемые в землю всего на 60 см и исключающие тепловые потери, прекрасно подойдут для теплотрассы от котельной до коттеджа.

Котельные на твердом топливе

К котельным,  оборудованным  твердотопливными котлами требования не такие жесткие, как к газовым. Линейка твердотопливных котлов очень широкая. Единственное что объединяет все модели котлов этого типа, это то что они все напольные.

Особое внимание уделяется к фундаменту под котел и дымоход. К отведению продуктов сгорания подход особенный. Дымоход выполняется с отверстием в нижний части для удаления продуктов сгорания:

  1. 8 см2 на 1 кВт мощности котла.
  2. 24 см2 на 1 кВт мощности котла (Котел в подвале).

Монтаж котла на бетонное основание. Возведение подиума желательно. Перед топкой котла на полу укладывается лист металла.

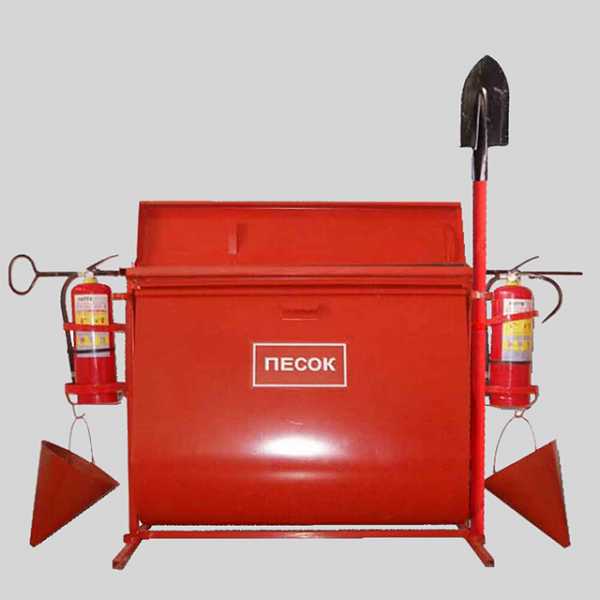

Средства пожаротушения должны соответствовать СНиП пожарной безопасности. Размер котельной для твердотопливных котлов должен занимать не ниже 8 м2.

Приточная вентиляция в котельной с твердотопливным котлом должна обеспечивать обмен воздуха в трехкратном объеме. Правильно выбранный и построенный объем помещения котельной обеспечит безопасную эксплуатацию котельного оборудования и коттеджа в целом.

Пример котельной с интересным решением

Имеется интересное решение строительства котельной работающей на угле. Здание котельной возводится прямо по границе участка. Котельное помещение двухуровневое. Помещение котельной на отметке -2,5 м. Общая площадь разделена на 2 помещения.

В первом непосредственно устанавливается котел. Второе помещение оборудовано для хранения топлива. В нашем случае угля. Оба помещения оборудованы системой вентиляции соответствующей СНиП. Освещение естественное через окна. Окно, должно быть, с форточками.

Помещение, для хранения топлива обустроено следующим образом.

Смонтирован бункер из листовой стали. Загружается бункер благодаря сваренному из листовой стали наклонному желобу, подведенному прямо к бункеру. Машина с углем разгружается со стороны улицы у стены котельной. В открытый приемный желоб в стене уголь стекает прямо в бункер.

Физические затраты на складирование необходимого объема угля сведены до минимума. Котел, расположенный на минусовой отметке, работает лучше. Отпадает необходимость установки циркуляционного насоса.

Помещение первого этажа котельной можно использовать под любые вспомогательные помещения. Такую котельную очень хорошо разместить на углу своего участка, если таковой имеется.

Котельные на жидком топливе

Котельную для жидкотопливных котлов предпочтительнее строить отдельно от коттеджа. Возведение котельного модуля, отдельно стоящего в стороне от жилого дома обусловлено следующими соображениями:

  1. Отсутствие запаха солярки.
  2. Пожарная безопасность.
  3. Удобство закачки топлива в топливные баки.
  4. Пожара—изолированный топливный домик разделенный кирпичной стеной от котельной.

Емкости для солярки во встроенной котельной можно размещать и внутри дома. Помещение для хранения солярки должно быть высотой порядка 2,5 метров. Емкости занимают много места в коттедже.

Нужно учитывать габариты топливных баков при строительстве котельной и методов их заправки соляркой.

Требования для котельной с электрокотлом

Электрический  котел из всех видов котлов наиболее безопасный. Нагрев жидкости происходит за счет электроэнергии. От него нет угарных газов. Для электрического котла не нужна вентиляция. Помещение для котельной сделать своими руками не представляет труда. Вот перечень требований:

  1. Сделать заземление. В домашних условиях достаточно на улице вбить три стальных уголка в землю на 1,5 метра. Соединить их вместе. Проверка качества заземления следующая. Необходимо взять фазу с электрической розетки, ноль от заземления. Если все выполнено правильно, то любой электроприбор должен заработать. То есть, включиться.
  2. Установка автоматов, отключающих электричество.
  3. Прокладки отдельного кабеля для подключения электрического котла.
  4. Сухое помещение для электрокотла.
  5. Помещения должна быть достаточным для подключения к электрическому котлу трубопроводов отопления и водоснабжения.
  6. Предпочтительно естественное освещение с площадь окна 0,5 м2.
  7. 12 кВт котлы потребляют трехфазное питание.

Завершение

Все, выше приведенные рекомендации помогут вам избежать ошибок при выборе помещения для котельной в частном доме.

Котельная в деревянном доме не исключение.

При проектировании своего коттеджа необходимо определиться с  системой отопления дома. Типом и моделью котельного оборудования, режимом его работы.

Что бы избежать грубых ошибок желательно заказать проект у профессионалов. Строительство котельной в частном доме дело серьезное и требует особенного внимания.

normateh.ru

Требование к газовой котельной в частном доме, нормы СНИП, обустройство котельной

Обогрев частного дома может осуществляться несколькими способами, но самым современным и удобным является отопление дома при помощи газового котла. Современное оборудование предполагает безопасную эксплуатацию, но при условии, если применяются качественные газовые котлы, и они грамотно монтированы.

Котельная комната может быть организована в одном из помещений дома либо быть отдельно стоящим помещением. Об этом и другом более подробно ниже.

Требования к площади

Прежде, чем устанавливать газовый котел, нужно подобрать для него соответствующее помещение, полностью отвечающее требованиям безопасности.

Во-первых, стоит сказать о выборе оптимального помещения исходя из мощности котла, который планируется монтировать.

Условно, газовые котлы можно поделить на три группы:

  • Приборы мощностью до 60 кВт можно устанавливать на кухне.
  • Мощность от 60 до 150 кВт предполагает использование отдельного помещения.
  • Котельное оборудование мощностью более 150 кВт устанавливают тоже в отдельной комнате, но на нижнем этаже, если этот дом имеет несколько этажей.

Во-вторых, помещение выбирается в зависимости от его объема. Он показывает, сколько воздуха вмещается, так сказать, в «рамки» комнаты.

Это важно, так как речь идет о газе, который имеет свойство скапливаться. В небольшом помещении его концентрация будет больше, нежели в более просторной комнате.

Таким образом, по объему комнаты делятся на:

  • Около 8м3 для котлов мощностью до 30 кВт.
  • 14 м3 для мощности свыше 30 кВт и до 60 кВт.
  • 15 м3 и больше для мощности от 60 кВт.

Кроме всего этого, в помещениях должны быть потолки средней высоты, от 2,5 метров.

Топочная в отдельном помещении

Мощные газовые котлы следует прятать за не горящие стены. Они должны быть монтированы на цокольном этаже или вообще в подвале.

Кроме этого, стены не должны пропускать вредные пары газа, а из топочной должен вести запасной выход, ведущий на улицу.

Нормы СНИП

Есть определенные требования, которые следует соблюдать, при монтаже бойлерной в отдельном помещении (специальная комната, пристройка, отдельно стоящая топочная):

  • Минимальный объем топочной комнаты 15 м3. Это для котла мощностью чуть ниже средней. Если мощность выше, то добавляют 0,2 м2 на каждый кВт мощности. Это обеспечит оптимальный объем.
  • Высота потолков должна быть не меньше 2 метров, а то и больше. Зависит от мощности газового оборудования.
  • Помещение должно быть вентилируемым. Для этого подойдет функционирующая форточка.
  • Котельное оборудование должно быть расположено от окон, дверей на расстоянии не менее 1 метра.
  • Если помещение планируется строить отдельно, то его нужно делать из огнеупорных стройматериалов.

Подойдут:

  • Кирпичи;
  • Шлакоблоки;
  • Бетонные монолиты и другие.

Пристройка газовой котельной предполагает выстраивание отдельно стоящего помещения со своим фундаментом и всеми четырьмя стенами. Это безопасность, в первую очередь.

Вентиляция

Вентиляция в котельной может осуществляться тремя способами:

  1. через двери;
  2. через форточку;
  3. посредством трубы.

Общие требования к организации вентиляции помещения:

  • Воздух поступает с улицы.
  • Выход для вентиляции монтируют рядом с котлом, на потолке.
  • Отверстия для притока воздуха должны быть достаточного диаметра, чтобы циркуляция проходила качественно. Отверстия для оттока воздуха больше диаметром, чем для притока почти в 4 раза.
  • Для вентиляции делается два канала: один выводит дым, а второй нужен для очистки дымохода.

Вообще, по нормам установки котельного оборудования воздух помещения топочной должен обновляться каждые 20 минут.

Естественного характера

Самый простой способ для вентиляции помещения — это труба

Требования к ней следующие:

  1. Диаметр трубы не меньше 15 см.
  2. Отверстие ветканала должно быть закрыто решеткой. Благодаря ней, труба будет надежно защищена от попадания в нее различного мусора.
  3. Сверху также одевается специальный «зонтик». Его функция — защита трубы от попадания снега, дождя, града и так далее.

Искусственная

Топочная, которая имеет отопительные агрегаты мощностью свыше 60 кВт, нужно обустраивать искусственной системой вентиляции. Это объясняется тем, что проконтролировать качество естественного воздухообмена невозможно.

Искусственные вентиляции имеют некоторые особенности, которые касаются самих установок и их работы. Вот они:

  • Важно правильно рассчитать требуемую мощность вентиляторов.

Она зависит от:

  • уже имеющихся вентканалов;
  • от сложности монтажа вентилируемых труб, которые, например, могут изветвляться.

Искусственные вентустановки имеют высокие цены. Также требуют дорогого монтажа. Экономить здесь не следует. Некоторые умудряются сделать лишь одну ветвь, оттока или притока воздуха, но это не отвечает требованиям безопасности.

Нужно обязательно механизировать весь процесс обмена воздуха, но, чтобы экономить, стоит подумать об установке автоматики. Вентиляторы будут функционировать при работающем котле, а при выключенном — останавливать свою работу.

Как обустроить дымоход?

Газовое оборудование выделяет при функционировании вредные продукты сгорания. Чтобы они своевременно удалялись из воздуха, от газовой установки выводят дымоход. Его обустройство должно быть продумано самым тщательным образом.

Есть несколько разновидностей дымоходов:

Асбестовые трубы. Из плюсов можно выделить:

  • Доступность;
  • Низкая цена.

Также есть минусы, о которых нельзя не сказать:

  • Асбестовые дымоходы не выдерживают температуру свыше 250 градусов, так как такой горячий угарный газ может просто-напросто разорвать трубу.
  • Асбестовые дымоходы не совсем мобильны, имеют большой вес и длину.
  • Монтаж предполагается односложный с вертикальным размещением трубы.

Фуранфлексовые дымоходы. Этот материал представляет собой синтез металла и пластмассы. Есть неоспоримое достоинство у таких труб – это то, что фуранфлекс не боится кислотного конденсата. Также есть не менее важный недостаток – свыше 250 градусов труба начнет плавиться.

Нержавеющая сталь. Еще один материал, из которого делают дымоходы.

Плюсы:

  • Герметичность;
  • Безопасность эксплуатации.

Последнее достигается при условии, что в местах соприкосновения стали и других материалов проложена изоляция высокого качества. Это защитит от возгорания, так как угарные газы имеют высокую температуру, как отмечалось выше.

Оцинковка. Трубы из оцинковки служат недолго, зато вполне доступны. Их срок службы можно продлить, используя защитный слой. Время службы увеличивается вдвое.

Основной показатель качественной работы дымохода – это уровень тяги. Если он хороший, то угарные газы на 100% удаляются из воздуха помещения. Дымоходная система имеет много элементов.

Что касается диаметра трубы, то он указывается в инструкции к газовому котлу. По большей части диаметр зависит от мощности газового оборудования.

Документы, регламентирующие установку газовых котлов

Чтобы получить разрешение на монтаж газового котла, нужно собрать определенный пакет документов:

  • Технические условия установки;
  • Проект по установке газового котла;
  • Согласование с газоснабжающей организацией.

Таким образом, обустройство газового котла оправдано. Газ является сырьем наиболее дешевым по сравнению с другими видами отопительного сырья. Современное оборудование позволяет использовать газ в качестве топлива максимально безопасно.

Кроме этого, наличие газового котла предполагает:

  • простоту обслуживания;
  • долгий срок эксплуатации;
  • минимальные размеры системы.

Газовая котельная в частном доме: требования и монтаж

Оценка: 5 1 голосов

Читайте также:

okarkase.ru

Требования к котельной в частном доме

01.12.2014

При сооружении частного дома продумывается планировка буквально каждой комнаты, начиная с туалета и заканчивая котельной, и котельной, к слову, без которой не обходится ни один загородный дом, следует уделить особое внимание. Разумеется, никаких навыков дизайнера здесь не требуется, так как все предельно просто. Но, так или иначе, подход к делу требуется тщательный, так как существуют требования к котельной в частном доме, а их вы должны придерживаться. Они диктуются не только СНиПом, но и правилами техники безопасности, а не соблюдая их, вы с большой вероятностью получите штраф или даже приведете к пожару.

Важно! Все эти требования во многом зависят от технических параметров котла и другого оборудования!

Например, для электрокотлов не нужно обустраивать отдельное помещение, их можно устанавливать где угодно, но из соображений этического характера такое помещение все же должно быть. Касаемо же прочих разновидностей котлов, тоим всем нужны только отдельные помещения.

Содержание статьи:

Видео — проектирование котельной в частном доме

Помимо того, топочная может быть размещена в доме согласно одному из возможных вариантов.

  • На чердаке, к примеру.
  • В отдельно стоящем здании.
  • В малогабаритном автономном модуле.
  • В самом доме, в предварительно оборудованной комнате.
  • В пристройке.

Читайте так же, основные требования к установке газовых котлов — подробнее тут

Иными словами, котельная может быть расположена как в самом доме, так и вне его пределов. Ежели вы находитесь лишь на стадии планировку будущего жилья, то целесообразнее будет оборудовать для этих целей специальное отдельное помещение, которое будет располагаться в подвале или, скажем, на чердаке. Но если все уже готово, а вы только усовершенствуете отопительную систему (а площадь дома при этом не дает никакой возможности оборудовать топочную внутри), то идеальный вариант в таком случае – новая пристройка либо отдельное здание.

Во всех прочих аспектах отопление дома газом является наиболее экономичным, поэтому мы будем рассматривать требования к котельной в частном доме, касающиеся только лишь газового отопления.

Требования к площади

Газ – штука достаточно взрывоопасная, по этой причине при оборудовании котельной следует четко соблюдать целый ряд правил СНиПа и соответствующих служб. Если мощность газового котла не более 30 киловатт, то топочной, оборудованной отдельно, не требуется, так как он может быть установлен на кухне. Собственно, об этом – в таблице ниже.

Требования к объему топочной

Общая мощность котла, в киловаттах

Необходимый объем, в кубометрах

От 60 до 200

15

От 30 до 60

13.5

До 30 (с 30 включительно)

7.5

Также отметим, что котел может располагаться на кухне лишь при соблюдении ряда требований:

  • ее площадь должна быть не менее 15 метров квадратных;
  • стена, на которой будет размещен котел, должна быть выполненной из огнеупорных материалов; кроме того, расстояние между ними должно быть более 10 сантиметров;
  • потолки должны быть минимум 2.5 метра в высоту;
  • рядом с полом должно находиться отверстие для забора воздуха для обеспечения постоянной его циркуляции;
  • кроме того, нужна система вентиляции;
  • минимум одно окно, на котором имеется форточка;
  • площадь проема должна исходить из определенных требований: на каждый кубометр кухни должно приходиться 30 сантиметров квадратных остекления.

Узанть как расчитать мощность отопительного котла вы можете здесь

Видео — проект газовой котельной

Если стены изготовлены из горючего материала, тогда можете устанавливать прибор лишь после того, как будет проведено их оштукатуривание, но вместе с тем нужен также изолирующий экран.

Если котел имеет мощность менее чем в 30 киловатт, то стены могут иметь высоту и 2.2 метра. Но если же мощность больше, то котел нужно оборудовать в отделенном помещении. Так что предусматриваются требования к котельной в частном доме, если она (котельная) располагается отдельно.

Если топочная – это отдельное помещение

Если котельная планируется оборудоваться отдельно, она может находиться в любом месте вашего загородного дома – в подвале, в каком-либо из имеющихся этажей, в цоколе и прочее. При этом крайне важно, чтобы соблюдались не только основные требования, но и ряд дополнительных.

  • Огнеупорность стен, разделяющих помещения, должна составлять минимум 3/4 часа.
  • Освещение здесь обязано быть естественным.
  • Вентиляционная система должна обеспечивать замену воздуха с частотой три раза в течение часа.
  • Нужен отдельный выход наружу.
  • Котел, равно как и дополнительное оборудование, должно быть обеспеченным удобным обслуживанием.
  • Объем этого помещения должен быть минимум 15 кубометров.

Видео по монтажу

Основные нормы и рекомендации СНиП к системам отопления, смотрите тут

Нормы СНиП в случае отдельной топочной

Отдельно располагающаяся котельная должна размещаться максимально практично как в плане пожаробезопасности, но и в плане экономии свободного пространства.

Важно! Любой прибор, работающий на газу, при эксплуатации шумит, но если помещение с ним будет размещено автономно от дома, то беспокоиться по этому поводу не нужно.

По этой причине, если котельная будет располагаться вне дома, а где-то поблизости на территории участка, то учитывайте не только основные требования к котельной в частном доме, но и ряд вспомогательных правил.

  • Фундамент этого отдельного здания не должен соприкасаться с фундаментом собственно дома.
  • Крыша здания, равно как и стены, должны изготавливаться исключительно из огнеупорных материалов.
  • В составе бетонного раствора, используемого при строительстве, в обязательном порядке должен находиться песок.
  • Отопительный котел нуждается в отдельном фундаменте. При этом важно, чтобы из-за этого прибор не слишком возвышался над уровнем пола – не более 20 сантиметров.

Более того, туда, где планируется установка отопительного прибора, следует провести канализационную магистраль, дабы при необходимости владелец всегда смог выпустить теплоноситель из системы.

Смотрите так же наше руководство о том как своими руками сделать обвязку котла

Вентиляционная система котельного помещения

Чтобы отопительный прибор функционировал максимально эффективно (а принцип его работы, еще раз напоминаем, основывается на сгорании газа и следующего за этим выделения тепла), нужно, чтобы в помещение постоянно поступал свежий воздух, крайне необходимый для удаления продуктов сжигания топлива. В большинстве случаев для того, чтобы воздухообмен в котельной достиг необходимого уровня, достаточно обычной естественной вентиляции. Ветхие двери и оконные коробки, а также ряд других мест, где по той или иной причине имеются щели, обеспечивает вполне достаточный объем свежего воздуха. Но если всего этого не хватает, так как помещение герметизировано, то желательно присмотреться к возможности оборудования дополнительной вентиляционной системы. А если этого не сделать, то продукты горения так и будут оставаться внутри комнаты, оставляя после себя следы в виде сажи и копоти на всех поверхностях. Более того, непривлекательная внешность топочной – это лишь наименьшая проблема, которая постигнет вас при отсутствии должной вентиляции.

Вентиляция естественного характера

Если мощность отопительного прибора не будет превышать 30 киловатт, то для монтажа естественной вентиляции необходимо попросту просверлить в стенах дыры 10-15 сантиметров и установить в него пластиковую трубу соответствующего размера – так мы сделаем своего рода канал-воздуховод. Остается лишь самая малость: защитить этот канал от проникновения насекомых и попадания мусора в него. Для этого мы можем использовать обычную сетку, изготовленную из железа либо пластика. Кроме того, внутреннюю часть канала нужно обеспечить клапаном обратной тяги, необходимым для того, чтобы воздух выходил из помещения. Аналогичным образом нужно оборудовать и вентиляционную вытяжку, к тому же, ее при выходе следует защитить от атмосферных осадков.

Но в каком месте лучше разместить приточное отверстие? Что говорят нам по этому поводу требования к котельной в частном доме? Говорят они следующее: такое отверстие должно располагаться рядом с топливником, снизу. При этом свежий воздух будет поступать непосредственно в сжигающую камеру, но не витать по всему помещению топочной. Вытяжку же лучше оборудовать сразу над прибором, ведь продукты сжигания, как известно, будут подниматься вверх.

Искусственная вентиляция

Не во всех случаях имеется возможность оборудовать естественную вентиляцию. Ведь она во многом зависит от погодных условий, да и контролировать ее работу вы никак не сможете. Тогда лучше прибегнуть к другой ее разновидности – вентиляции искусственного характера.

Важно! Главные элементы подобной конструкции – вентиляторы, подбирать их следует исходя из того, какой максимум расходуемого воздуха нужно котлу, прибавив к этому еще 30 процентов.

Собственно, по вентиляции у нас все.

Как нужно обустраивать дымоходы

Дымоходы – это, пожалуй, одна из важнейших составляющих любой отопительной системы. Если не будет дымохода, то дым и другие продукты горения будут деваться – куда? Правильно, никуда, они останутся в помещении, а допустить этого мы никак не можем. К тому, как обустраивать дымоходы в топочных помещениях, есть собственные требования, и если вы не будете придерживаться их, то сулите себе неприятности с безопасностью работы отопительного котла, менее серьезные, чем в предыдущих вариантах. Итак, ниже приведены основные требования к обустройству дымохода (в большинстве своем они взяты из СНиПа).

  • Диаметр трубы, использованной для дымохода, обязан быть в точности таким, какой указан в техпаспорте отопительного котла.
  • Ограничено и количество изгибов/поворотов дымохода – их должно быть не больше трех.
  • Ограничивается и высота дымохода. Так, он должен быть выше крыши не более чем на пять метров.
  • Также срез его не должен располагаться ниже уровня самой крыши, ибо в противном случае через него будет подсасываться воздух.
  • Труба должна иметь цилиндрическую форму. Она должна быть сделанной исключительно из металла, в ней должны быть специальные отверстия, дабы было удобно проводить чистку.
  • Запрещается устанавливать на дымоходе зонт или любое другое защитное сооружение.
  • Сечение также должно соответствовать требованиям, которые предъявляет конкретная модель агрегата.
  • Он должен быть газонепроницаем. Нельзя, чтобы продукты сжигания топлива, от которых мы хотим избавиться, будут все же попадать в котельную.
  • В стене нужно проделывать сразу два отверстия. Первое из них предназначается непосредственно для дымохода, а второе, несколько ниже, для техобслуживания конструкции.

Подробнее о том как сделать монтаж дымохода для газового котла, читайте тут

Вся информация была взята из того же СНиПа, притом с учетом нововведений 2008-го года.

В качестве заключения

Требования к котельной в частном доме, а конкретнее, к дымоходу, вентиляционной системе, площади, объему помещения, должны предельно строго выполняться. Невыполнение любого из них может стать причиной пренеприятнейших последствий, даже трагических. Помните это.


Вам может понравиться

v-teplo.ru

Котельная в частном доме: схема, требования, СНиП

Котельная в частном доме представляет собой помещение с отопительным оборудованием, обеспечивающим работу систем горячего водоснабжения и отопления.

Котельная необходима при отсутствии центрального отопления.

Однако устройство котельной нельзя назвать простым, ведь к помещению предъявляются определенные требования, которые обязательно нужно соблюдать.

Требования зависят от типа котла, а также от его месторасположения.

Поэтому сначала нужно выполнить проектирование: проект должен содержать все детали устройства и нормативы, предъявляемые к помещению.

Общие нормативы

Котел можно разместить во многих местах:

  • на чердаке;
  • в отдельном здании;
  • в автономном модуле – мини котельная, располагающаяся в контейнере;
  • непосредственно в доме;
  • в пристройке.

При планировке жилья оптимальным вариантом будет расположение котла на чердаке или в подвале.
Однако если дом уже построен, то лучше выбрать пристройку или отдельное строение.

Распространенным вариантом является мини котельная, в которой все оборудование размещено в контейнере. Небольшой размер позволяет установить ее в любом месте.

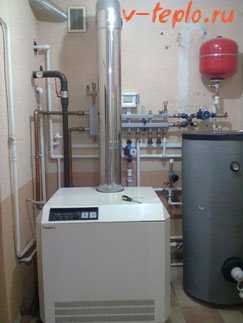

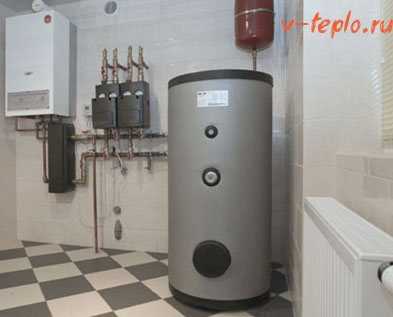

На фото можно увидеть, такую мини котельную.

Еще существуют мобильные котельные, представляющие собой готовые под ключ мини здания. Стены изготавливаются из сэндвич-панелей с отделкой негорючими материалами.

Устройство котельной зависит от типа устанавливаемого котла, который может быть газовым, твердотопливным и электрическим.

Соответственно, и выбор помещения зависит от вида отопительного оборудования.

Однако недостаточно выбрать тип отопления и подобрать подходящее помещение, нужно еще составить проект. Проект должен содержать схему расположения оборудования и отображать все нормативы.

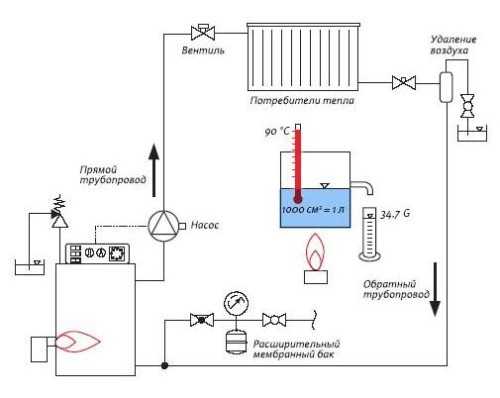

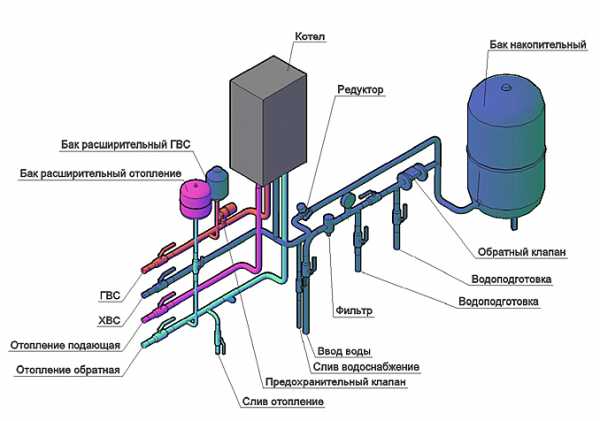

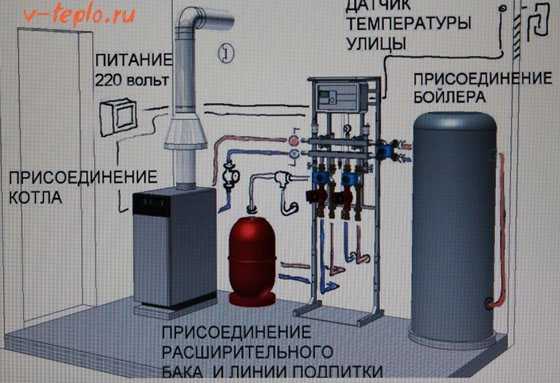

Для наглядности представлена схема устройства котельной.

Также проект нужно согласовать со специальными государственными структурами, в основном это касается газового оборудования.

Обязательно нужно соблюдать общие требования ко всем видам котельных:

  • в одной котельной разрешена установка не более двух котлов;
  • стены выполняются из негорючего материала, например, кирпича или бетона;
  • пол нужно сделать бетонным или покрыть стальным листом, а облицевать кафелем;
  • запрещено использование любых горючих материалов;
  • устанавливается только противопожарная дверь;
  • дверь котельной и смежной комнаты должна открываться наружу;
  • в пристроенном здании одна дверь должна выходить в дом, а другая дверь – на улицу;
  • к котельному оборудованию должен быть обеспечен беспрепятственный доступ;
  • вытяжка должна обеспечивать в час трехкратный воздухообмен;
  • обязательно устанавливается окно, которое должно быть с форточкой.

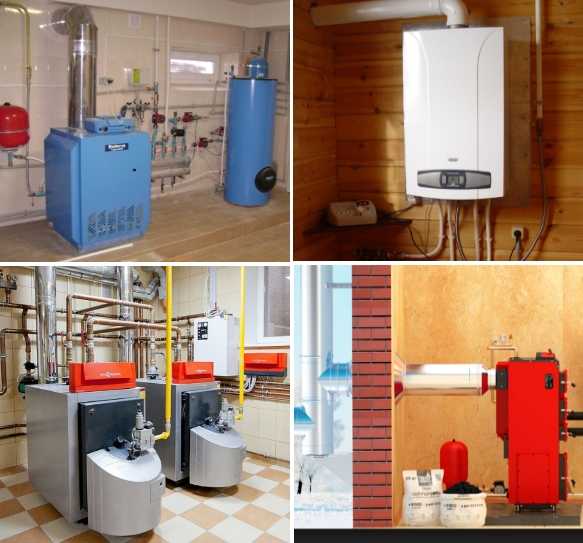

Нормативы для различных видов котельных

Существуют и другие требования к помещению, зависящие от вида устанавливаемого котла.

Все это прописано в СНиП и требует самого пристального внимания и неукоснительного следования всем нормативам. Какие именно требования для каждой котельной, мы рассмотрим ниже.

Требования к газовой котельной

Нормативы СНиП разрешают монтаж котла мощностью до 30 кВт не в отдельном помещении, а, например, на кухне.

Размеры помещения должны соответствовать следующим нормам: минимальная высота — 2,5 м, минимальная площадь — 6 кв. м, минимальный объем — 15 куб.м.

Видео:

На размер помещения влияет мощность котла, что объясняется выделением продуктов сгорания. Обязательно устанавливается окно, размер которого также зависит от мощности котла.

Минимальная площадь, которую должно иметь окно, составляет 0,5 кв.м. Устанавливается дверь шириной не менее 0,8 м.

Обязательным элементом является вытяжка. Поэтому внизу стены или двери нужно проделать отверстия для обеспечения воздушного потока.

Для мощного оборудования более 30 кВт согласно СНиП требуется отдельное помещение, которое может находиться как в доме, так и в отдельном строении.

Если монтаж осуществляется внутри, то обязательно нужно учитывать следующие условия:

  1. должен быть отдельный выход из котельной на улицу;
  2. хорошее естественное освещение;
  3. качественная вытяжка;
  4. стены соседних комнат должны быть огнестойкими.

Конечно, для мощного оборудования предпочтение нужно отдать отдельно стоящему от дома помещению, например, мини котельной.

Устройство такого варианта является более безопасным, менее шумным и экономит жилплощадь дома.

Для отдельной мини котельной можно использовать автономный модуль или построить мини котельную своими руками.

К отдельному помещению предъявляются следующие требования СНиП:

  • фундамент котельной и фундамент частного дома не должны соединяться;
  • под газовый котел требуется отдельное основание;
  • стены и крыша выполняются из негорючих материалов;
  • котел должен размещаться на подиуме высотой 20 см;
  • дымоходная труба монтируется на отдельном фундаменте.

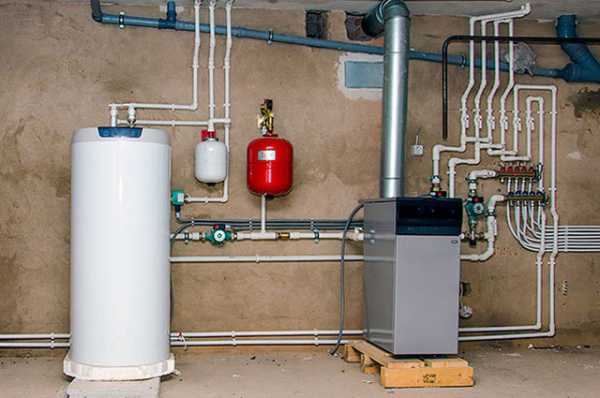

Пример размещения газового котла представлен на фото.

Требования к твердотопливному котлу

Данная система не относится к взрывоопасной, поэтому нормы СНиП невысокие. Установить оборудование можно в подвале. Размеры помещения аналогичны нормам для газовой котельной.

На полу перед топкой должен лежать стальной лист, а оставшаяся площадь пола должна быть бетонной или облицована огнестойким напольным покрытием.

Обязательно устанавливается окно, размер которого определяется так: 0,8 кв. м на 1кВт мощности котла.

Диаметр дымохода должен соответствовать диаметру патрубка на котле.

Дымоход рекомендуется оштукатурить или вставить в него асбестоцементную трубу, а также сделать в нем специальное отверстие для очистки. Минимальная площадь помещения – 8 кв.м.

Вытяжка обязательна, объем рассчитывается следующим образом: 8 кв. см площади вытяжки на 1 кВт мощности котла, а если оборудование располагается в подвале, то из расчета 24 кв. см на 1 кВт.

Обязательным условием для твердотопливной системы по СНиП является наличие средств пожаротушения: огнетушителя и др. Система пожаробезопасности представлена на фото.

Необходимо отметить, что к мини котельной частного дома предъявляются такие же требования.

Требования к электрокотельной

Самым безопасным вариантом считается монтаж электрического отопления. Отдельное размещение котельной в данном случае не требуется.

Не нужна и вентиляция, так как электрокотел не выделяет продукты сгорания. Поэтому отдельные котельные не нужны, электрокотел может стоять где угодно.

Однако есть и недостатки – зависимость от электричества и потребность в высокой мощности сети.

Монтажные работы

В целом монтаж оборудования одинаков для всех видов систем отопления.

Поэтому рассмотрим монтаж на примере самого распространенного и в то же время самого сложного в установке своими руками и эксплуатации газового котла.

Монтажная схема систем отопления представлена ниже.

Газовые котлы бывают двух видов: настенные и напольные.

Настенная модель

Монтаж производится при температуре воздуха в помещении от +5 до +35 градусов и влажности воздуха — не более 80%.

Монтаж начинается с отделки стен, которые нужно покрыть жаропрочным материалом, толщиной 2 мм.

Так как вентиляция в котельной частного дома имеет важное значение, вентиляционные отверстия нужно сделать на начальном этапе установки.

Для этого внизу стены на высоте 30 см от пола пробивается отверстие диаметром 15 см с выходом на улицу, и вставляется пластиковая труба. Изнутри на трубу устанавливается обратный клапан.

Таким же образом делается вытяжное отверстие. Схема вентиляции представлена на рисунке.

Особенно, вентиляция нужна, если окно и дверь герметичны.

Теперь можно производить монтаж непосредственно самого оборудования. Сначала к стене прикрепляется кронштейн для котла, который, как правило, входит в комплектацию.

Минимальная высота расположения котла составляет 80 см от пола. Кронштейн нужно прикрепить параллельно полу.

При выполнении работ своими руками проверить это можно строительным уровнем.

После закрепления котла, в наивысшей точке системы нужно установить расширительный бак и воздушный кран.

Для предотвращения засорения теплообменника, на трубу подвода воды нужно установить угловой сетчатый фильтр. На фильтр с двух сторон, а также на патрубки, желательно установить шаровые клапаны.

В будущем это позволит менять фильтры без слива воды из системы. После этого нужно сделать подключение к дымоходу.

Теперь надо соединить трубы с соответствующими патрубками котла, предварительно убрав заглушки от изготовителя. Труба поступления воды подключается сверху, а труба возврата – снизу.

Лучше соединить газовой сваркой. При монтаже своими руками допускается уклон труб отопления не более 5 мм на 1 м трубы. Схема подключения труб представлена на фото.

Следующим этапом является обвязка. Котел нужно подсоединить к трем системам: газовой, гидравлической, электрической.

Подсоединение оборудования к газопроводу лучше делать не своими руками, а с помощью сертифицированного специалиста.

Электрическая обвязка и гидрообвязка могут быть выполнены своими руками. Схема гидрообвязки позволит наглядно увидеть подключение.

Обвязка осуществляется с соблюдением следующих условий:

  1. Горячие газы и вода в теплообменнике должны двигаться противотоком, в противном случае может произойти взрыв. После завершения гидрообвязки, все подключения нужно тщательно осмотреть и желательно повторить осмотр некоторое время спустя;
  2. Если в отопительной системе был антифриз, то его нужно слить и промыть оборудование несколько раз во избежание взрыва.

Перед монтажом котла обязательно должны быть установлены:

  • вентиль/газовый кран;
  • счетчик;
  • сигнализатор загазованности;
  • термозапорный клапан.

Электросистема должна быть оснащена автоматикой, которая предотвратит замыкания и перегревы.
Перед первым запуском, оборудование нужно наполнить водой для проверки герметичности.

Видео:

Но сначала нужно отключить котел от сети и открыть встроенный вентиль, находящийся в нижней части котла.

Напольная модель

Напольные котлы являются намного мощнее навесных, поэтому чаще всего размещаются в отдельном помещении.

Для напольного оборудования пол должен быть ровным и прочным для равномерной нагрузки на все ножки. Лучше, если это будет цементная стяжка.

После установки котла с бойлером, оборудование нужно подвести к дымоходу, а затем к системе отопления дома с установкой фильтра, защищающего от засора.

При подключении к водоснабжению, врезку в водопровод нужно разместить максимально близко к входу трубы в дом.

Видео:

Это обеспечит бесперебойную подачу воды и высокое давление воды в системе. Затем производится обвязка оборудования.

Таким образом, выполнить установку отопительного оборудования в частном доме можно своими руками, а соблюдение всех норм и правил по устройству котельного помещения, а также по установке оборудования обеспечит длительную и безопасную работу системы.

stroyremned.ru

Размеры котельной для газового котла в частном доме по ГОСТ и СНИП

Проектирование котельной в частном доме относится к разряду серьезных вопросов, к которому необходимо отнестись ответственно. Чтобы успешно выполнить все работы, целесообразно изучить нормативную документацию, получить советы специалистов данной сферы.

Помимо этого, помните о вопросах удобства обслуживания топочной, а также о легкости доступа к запорным узлам. Далее в статье будет рассмотрен процесс обустройства котельной в частном доме, который соответствует общепринятым нормам.

Основные требования

Идеально начинать разрабатывать схему котельной на этапе проектирования строительства, то есть перед началом постройки. В таком случае возможно полностью ознакомиться с необходимой нормативной документацией, которая касается данного вопроса. Этот подход позволит предварительно учесть всевозможные нюансы и не допустить ошибок. В РФ самые жесткие требования предъявляются именно к газовым котлам в частных домах (и не только). Изучить правила можно в инструкции по размещению тепло генераторов МДС 41-2.2000. Далее в статье все рекомендации будут исходить именно из этого нормативного документа.

Читайте также: Как сделать пол с водяным подогревом

Устанавливать газовый котел разрешается как на кухне, так и в специально предназначенным для этого помещении (топочной). Если частный дом имеет несколько этажей, оборудование должно размещаться на первом этаже или в подвальной части. Иным вариантом может быть отдельное здание, не относящееся к жилому пространству.

Размещение оборудования на плоской кровле разрешается в случае соблюдения правил к надежности и несущей способности покрытия.

Общие ограничения:

  • при установке газового котла на кухне его мощность может составлять не более 60 кВт;
  • в отдельной пристройке (комнате, топочной) можно размещать оборудование для отопления и горячего водоснабжения общей мощностью не более 350 кВт. Если этот показатель превышен – необходимо возведение теплогенераторной постройки, которая будет соответствовать правилам и нормам обустройства котельной;
  • вне зависимости от типа котельной – высота потолков должна быть на уровне 2,5 метра и выше.

Что касается водонагревателей – здесь учитывается не площадь комнаты, а ее объем. В соответствии с МДС 41-2.2000, для оборудования с тепловой мощностью менее 150 кВт норма составляет 15 м3. Для каждого последующего киловатта прибавляется дополнительный объем в 0.2 м3.

Размещение оборудования должно производиться с учетом легкости обслуживания. Если такая необходимость присутствует – размещайте газовый котел и другие приборы с запасом расстояния не менее 700 мм со всех сторон. От лицевой части до ближайшей перегородки необходимо пространство не менее одного метра, что соответствует общепринятым нормам размещения котельного оборудования.

Когда суммарная мощность нагревателей превышает 150 кВт, их размещение производится только в пристройках, примыкающих к наружной стене. Внутри дома размещение газового котла и другого оборудования, которые превышают этот показатель, запрещено. Помимо этого, установка выполняется с учетом необходимости обслуживания и прокладки инженерных сетей.

Читайте также: Выбор перфоратора для дома

В пристройке важно наличие окон, которые будут выполнять следующие функции:

  1. Источник естественного света.
  2. Срабатывание в качестве легко сбрасываемой конструкции при взрыве.

Исходя из принятых норм обустройства котельной, размер окна рассчитывается на основе объема помещения, соответственно, 0,03 м2 на каждый кубический метр. Размеры касаются только стекол.

Требования к вентиляции котельной

При обустройстве котельной наиболее важным этапом является правильная вентиляция. Общее правило гласит о том, что вытяжка должна обеспечивать расход воздуха из расчета трехкратного обмена за один час. Иными словами – воздух в комнате обновляется трижды в течение часа. Рассчитывается этот параметр просто: площадь умножается на высоту (определяется объем), затем полученная цифра множится на 3. В частном доме вентиляция организовывается традиционным способом – через шахту или трубу.

Приточная вентиляция должна компенсировать вытяжной воздух и подавать кислород для того, чтобы осуществлялся процесс горения. Теплогенератор забирает смесь, а затем выбрасывает переработанный воздух вместе с продуктами горения через дымоход. В результате расход приточного воздуха – это совокупность расходов воздушной смеси для вытяжки и на горение (это и прописано в нормах).

Обеспечение необходимого количества притока также осуществляется при помощи дополнительных отверстий во входных дверях. Так вытяжка провоцирует поступление дополнительного воздуха, который требуется котельной. Такую решетку можно встраивать как в наружную дверь, так и во внутреннюю. Во втором случае станет поступать уже подогретый воздух, и эффективность работы газового котла будет заметно выше.

Дополнительные рекомендации

Перед началом работ по обустройству домашней котельной учитывайте следующие советы:

  1. Не полагайтесь на информацию, которая была получена только из Интернета, книг или других информационных носителей. На каждое правило, совет, рекомендацию должно быть соответствующее подтверждение нормативным документом. В иных случаях это пустые слова и домыслы.
  2. После ознакомления со всевозможными требованиями и правилами получите консультацию у профильных служб, которые выдадут разрешение на организацию и эксплуатацию котельной. Помимо одобрения, от них реально получить информацию о конкретных нюансах, которые вы могли упустить.
  3. Не стоит заниматься проектированием и реализацией котельной самостоятельно. Привлеките проектную службу, которая избавит вас от многих вероятных проблем в будущем. Если проект простой с небольшой мощностью – проконсультируйтесь с профильным инженером.
  4. Используйте нормативную базу вашей страны. Не применяйте правила и требования других государств СНГ. Для РФ изучайте соответствующие правила, которые диктует действующее законодательство.

Читайте также: Как сделать на даче дорожку из подручных материалов

Ознакомившись с приведенными выше рекомендациями, вы без труда сможете обустроить котельную в частном доме.

svoidomstroim.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

➤
