Подбор перемычек в кирпичных стенах

Перед тем как осуществить монтаж перемычек на кирпичные стены, необходимо понять некоторые важные нюансы. Во-первых, что такое перегородка и обязательно ли ее вообще использовать в строительстве?

Перемычкой считается элемент конструкции, который ложится над дверными и оконными проемами и несет нагрузку кирпичных стен. Если давление действует на кладку над проемами, то следует использовать железобетонные перегородки.

Когда воздействие отсутствует или нагрузка на кирпичи вне проема, то допустимо использовать не несущие железобетонные или кирпичные конструкции, обязательное условие – применение качественного раствора и арматуры между рядами кирпичей.

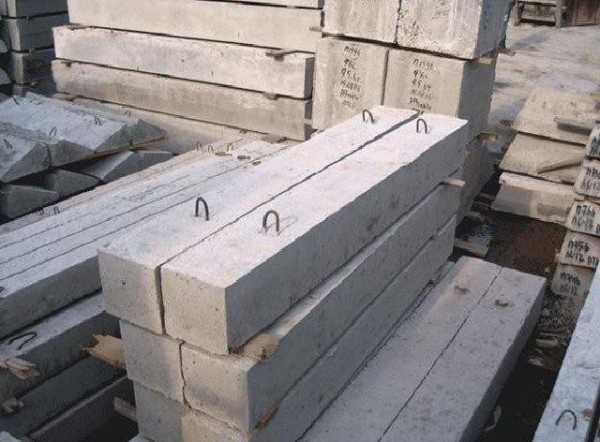

Удобно использовать железобетонные перемычки

Каким же образом правильно подобрать перемычки для кирпичных стен, для каких целей следует их использовать? Все перегородки выполняют следующие функции:

• являются основной частью проема;
• усиливают конструкцию перекрытий: если верхнюю часть проемов не укреплять, тогда стена обрушится, так как не сможет удерживать нагрузку;
• создают основание для дальнейшей укладки рядов.

Для перемычек применяют материалы с высокими прочностными показателями, часто их изготавливают из аналогичного сырья, что и уличная стена, но иногда сырье заготовок отличается по всем имеющимся показателям.

Независимо от типа материала перегородка должна максимально усиливать проем, а также перераспределять силу тяжести над собой. Перед тем, как подобрать необходимые перемычки для кирпичных стен, следует рассмотреть виды.

Их изготавливают из 4 основных материалов:

Если требуется расширить размеры проема, то следует позаботиться о верном расположении перегородки над ним. Расширить высоту вверх не получится, только если убирать ряды снизу. При изменении проема по ширине нужно удлинить балки укрепления, учитывая показатель минимального опирания перемычек на кирпичную стену.

Перегородка из кирпича

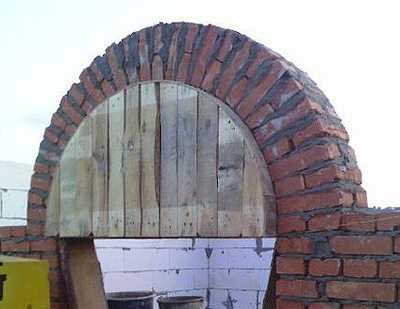

При сборке кирпичной перемычки используют подпорки из труб

Опалубка будет удерживаться непосредственно на кладке, при ее демонтаже выступающие камни стесывают. Если ширина проема больше 1,5 м, то короб ложится на деревянные кружала, установленные на ребро. Помимо деревянной конструкции опалубки, также используют опоры из труб, такую конструкцию достаточно легко собрать.

Для этого берут пару кусков трубы диаметром 5 см и закрепляют в большую диаметром 6 см, во время монтажа перегородки из кирпича конструкцию раздвигают в разные стороны, чтобы концы меньших труб входили в саму кладку. На каждый проем следует устанавливать минимум по два кружала, затем из красного кирпича делают кладку лучковых или клинчатых перегородок со швами в виде клиньев.

Сначала выкладывают опорную пяту

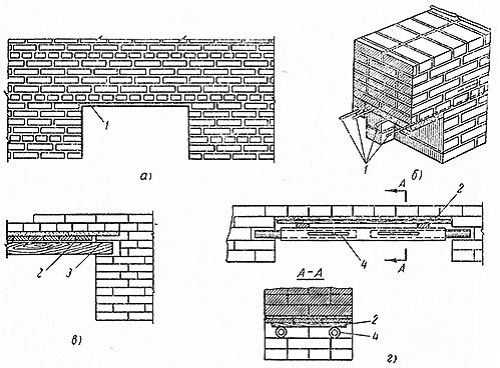

Кладка перегородок из кирпича: а — вид спереди, б — сечение перегородки, в —перемычка на опалубке из дерева, г —конструкция на кружалах из труб; 1 — арматура, 2 — доска, 3 —кружала из доски, 4 —кружала Огаркова.

Толщина швов должна быть сверху до 25 мм, а внизу примерно 5-7 мм. Перед тем, как выкладывать перемычки в проёме, важно возвести стены по всему периметру до их уровня. Изначально стоит выложить опорную кирпичную пяту, только после этого произвести установку самой перегородки.

Перед монтажом опорной плоскости следует подготовить необходимый шаблон, потом по изготовленной опалубке выполняют кладку поперечными рядами. Ее важно производить так, чтобы их количество по горизонтали было нечетным. Центральный ряд из кирпича считается замковым, расположен он строго в вертикальном положении.

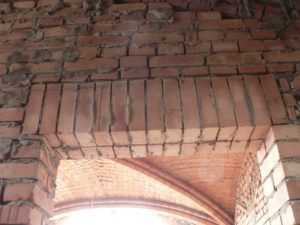

Кладка клинчатых или лучковых перегородок осуществляется таким образом, чтобы с каждой стороны от пяты к центральному замку ряд завершался центральным кирпичом, затем проверяют правильное расположение швов с помощью веревки, ее закрепляют в местах опорных частей на кирпичной стене.

Если ширина проема больше 2 м, то запрещается проводить кладку клинчатой перемычки, так как они могут обвалиться.

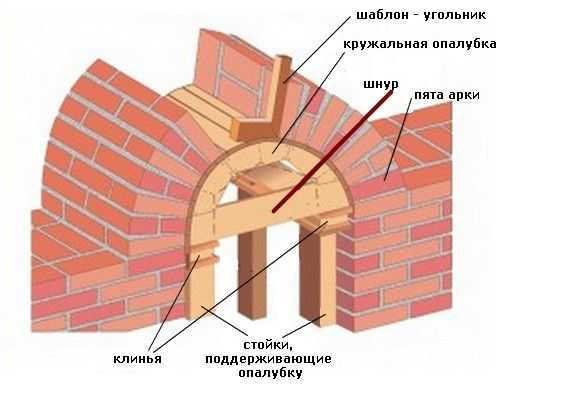

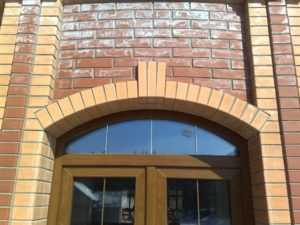

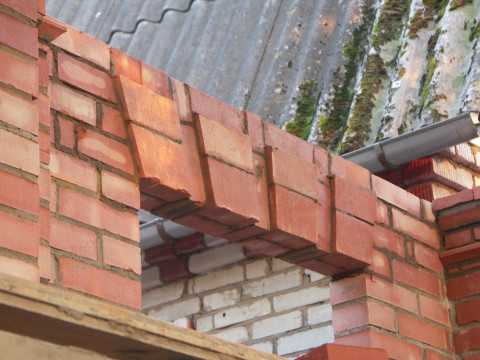

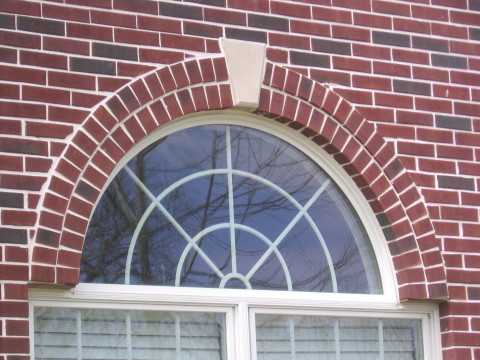

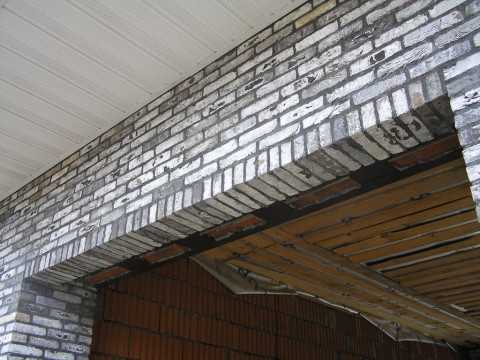

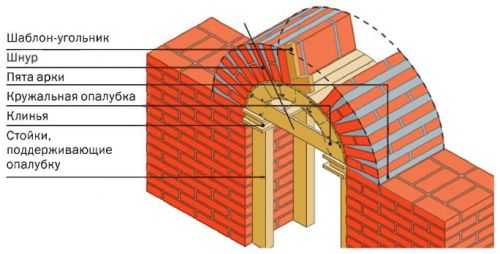

Арочные перемычки

Ряды перегородки укладывают перпендикулярно направлению действующей силы

Монтаж арочных перегородок осуществляется в той же последовательности, что и клинчатых. Швы кирпичей следует располагать перпендикулярно каркасу кладки толщиной 25 мм сверху и 5 мм снизу.

Нагрузка при возведении арок действует по касательной, поэтому ряды стоит укладывать перпендикулярно направлению действующей силы, а швы кладки плотно заполняют цементом. Для увеличения надежности арок ее поверхность необходимо заштукатурить, толщина слоя должна быть не менее четверти толщины кирпича.

Правильное расположение швов проверяется при помощи веревки, а расположение рядов – по шаблону. Собирать деревянный короб для арок следует так, чтобы после укладки всех кирпичей его можно было легко ослабить, опустить и разобрать. Под кружала устанавливают клинья, с помощью которых опалубка поднимается или опускается.

После монтажа арки из кирпича ее необходимо выдержать в опалубке. Точное время застывания раствора зависит от марки цемента.

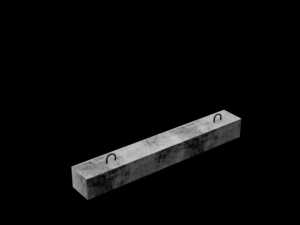

Железобетонные перемычки

Готовые перемычки сэкономят время

Монтаж перегородок из железобетона предназначен для усиления проема в несущей стене. Предварительно следует произвести расчет, а уже по нему осуществляют подбор перемычки в кирпичных стенах. Часто строители не закупают готовые изделия, а делают заготовку на месте, так как стоимость собранного товара намного выше, чем изготовленного в домашних условиях.

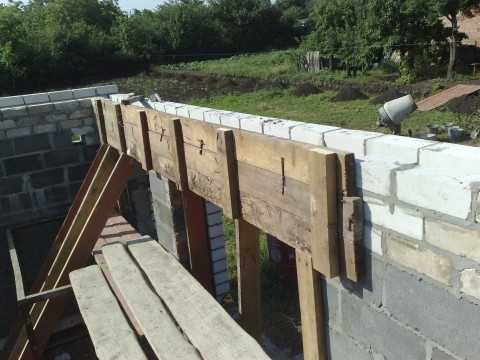

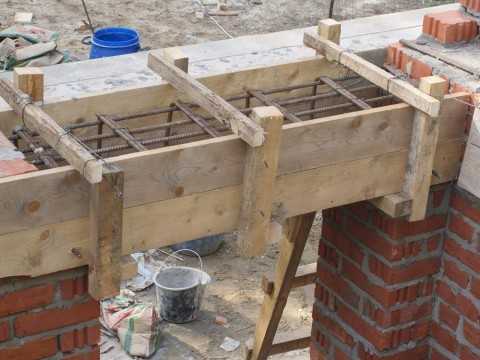

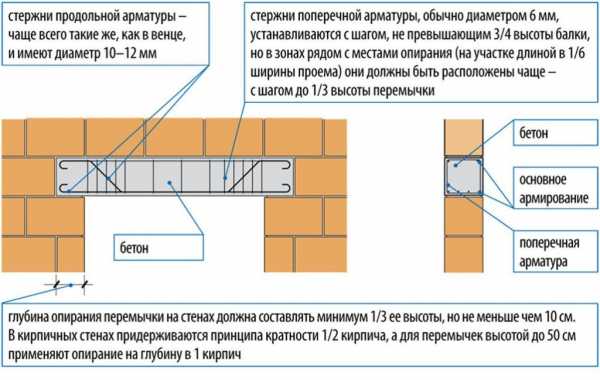

Устанавливают опалубку из досок, прокладывают в нее арматуру и заполняют готовым бетонным раствором. Устройство перемычки в кирпичных стенах чаще всего зависит от самого изделия, геометрии проема и давления на стены. Если нет ни времени, ни возможности изготовить деталь самостоятельно, то устанавливают готовые перегородки. Подробнее о видах перемычек смотрите в этом видео:

Для надежного их удерживания требуется дополнительно проложить арматурный пояс только на границе соприкосновения железобетона и несущей стены.

При монтаже железобетонных конструкций важно соблюдать рекомендованные правила их установки. Как подобрать подходящие перемычки для кирпичных стен? Они должны полностью охватывать весь проем, а также минимально опираться по 25 см на каждый край.

Чаще всего применяют в строительстве стандартные прямые заготовки, но при желании выполнить перемычку можно любой формы, стоит лишь предварительно изготовить шаблон. Гораздо надежнее будет использование железобетонной полукруглой разновидности вместо клинчатой кирпичной, ее также можно применять на проемах шириной больше 2 м.

Металлическая

Перед выбором балки сделайте расчеты на прогиб

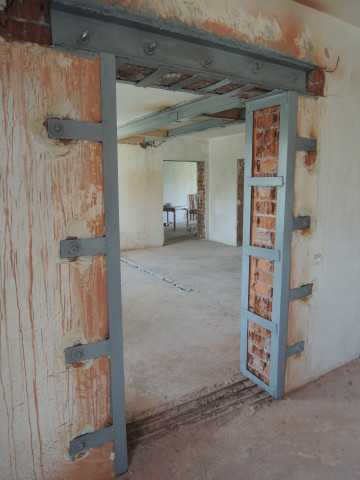

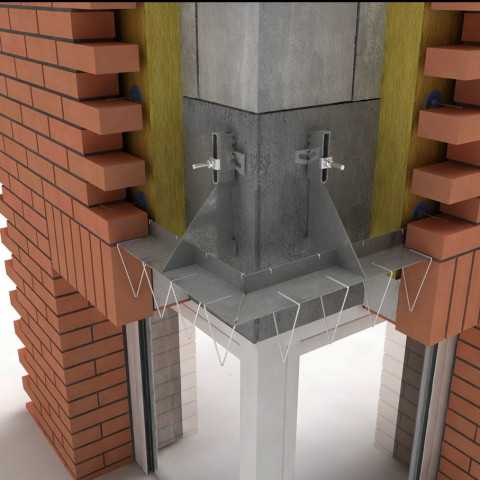

Для усиления отверстий в несущей стене применяют металлические элементы. Перегородки выполнены из железного уголка, материал которого имеет высокую прочность и способен справиться с большим давлением на поверхность.

Как верно подобрать перемычки для кирпичных стен? Перед тем, как подбирать металлические углы, следует выполнить расчет для предотвращения прогиба перегородки выше установленных норм, затем требуется определить прочность выбранных железных элементов.

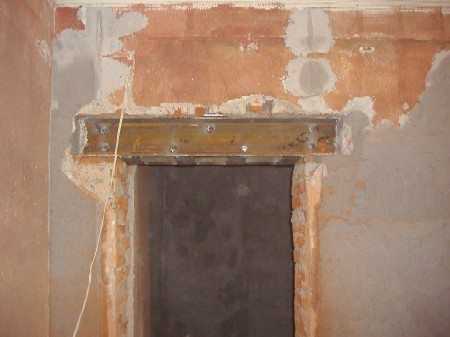

Для монтажа железного профиля в проем подгоняют деталь под швы между кирпичами кладки, края нет необходимости укреплять дополнительно стыковочной арматурой. Подробнее о том, как изготовить перемычку, смотрите в этом видео:

Чтобы уголок прочно удерживался и справлялся с нагрузкой, его важно положить минимум по 15 см на каждую сторону.

Сборные железные перегородки применяются для всех видов сооружений. Расчет усиления проводить перед монтажом не требуется.

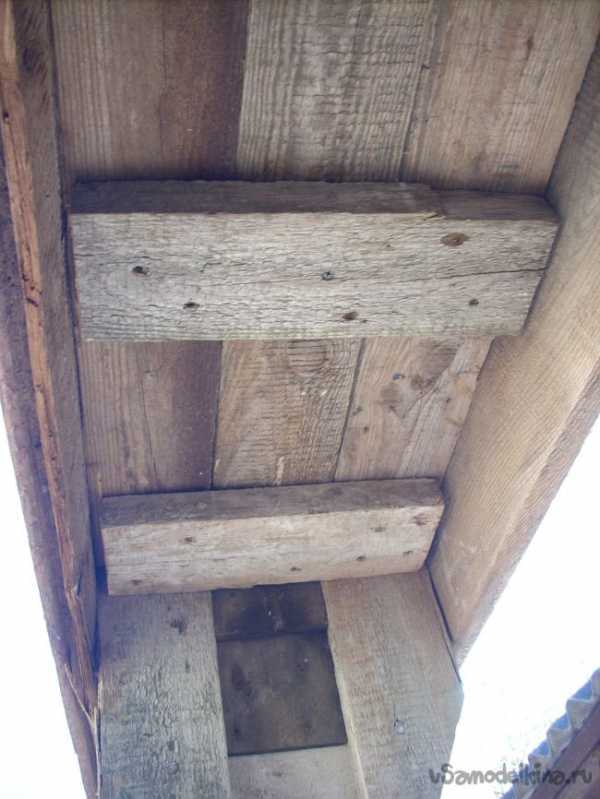

Перекрытия из дерева

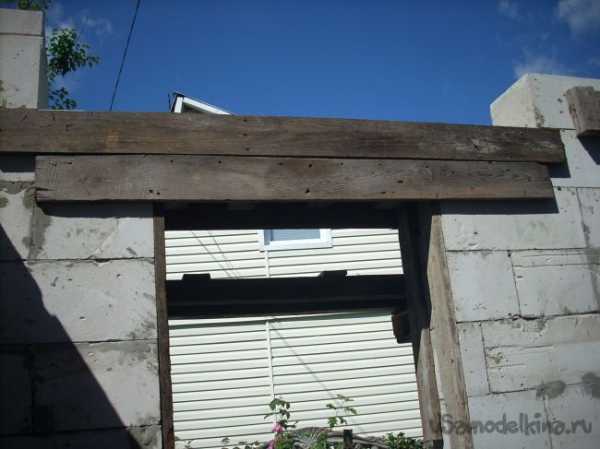

Деревянные перемычки недолговечны, но дешевы

Такие конструкции очень часто используются в строительстве частных домов из кирпича.

К недостаткам деревянных изделий относят: малую долговечность, неспособность справляться с высокой нагрузкой, гниение материала.

Единственным плюсом можно считать невысокую стоимость готового изделия.

Минимальное опирание перемычек из дерева на стены должно быть не меньше 15 см с каждой стороны. Установка перегородок из данного материала в настоящее время осуществляется только в каркасных домах.

Что такое перегородка

Устройство перегородок из кирпича

Монтаж каркасных перегородок

Перекрытие перемычками оконных и дверных проёмов. Перекрытие проёмов железобетонными, стальными, кирпичными рядовыми перемычками. Перекрытие проёмов кирпичными клинчатыми, лучковыми и арочными перемычками.

Конструкции из керамических камней должны соответствовать требованиям СНиП II-22-81(1995) “Каменные и армокаменные конструкции”, СНиП 2.03.01-84, СНиП III-17-78 “Каменные конструкции”, а также СНиП 23-02-2003 “Тепловая защита зданий”.

При выполнении кладочных работ руководствуются СНиП III-B.4 “Техника безопасности в строительстве”.

1. Перекрытие перемычками оконных и дверных проёмов.

Часть стены, перекрывающая оконный или дверной проём — называется перемычкой .

Если тяжесть от перекрытий передается на стену над проёмом — применяют несущие сборные железобетонные перемычки .

При отсутствии такой нагрузки для перекрытия проёмов шириной менее 2 м применяют ж/б ненесущие (самонесущие) или рядовые кирпичные перемычки. в виде кладки на растворах повышенной прочности с арматурными стержнями, для поддержания кирпичей нижнего ряда кладки над проёмом.

Перекрытие оконных проёмовнесущими и самонесущими или рядовыми перемычками показано на рис.1.

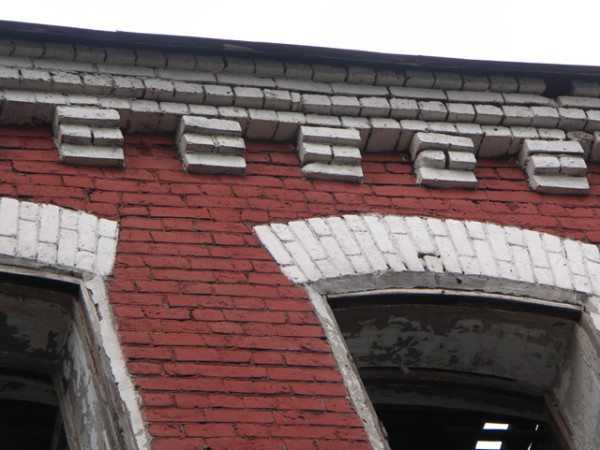

Вместо рядовых иногда делают клинчатые перемычки. которые служат в то же время архитектурными деталями фасада. С этой целью при пролётах до 3,5…4 м часто возводят арочные перемычки .

Кладку арочного типа используют также для устройства перекрытий в зданиях, такие перекрытия называют сводчатыми (сводами).

Перемычки бывают рядовые железобетонные, балочные (стальные), клинчатые и арочные .

Арочные и клинчатые перемычки выполняют из кирпича, кладку их ведут по опалубке. Наиболее эффективны рядовые перемычки. выполненные из сборных железобетонных элементов — брусков и плит .

Для перекрытия проёмовв каменных стенах применяют в основном брусковые и плитные железобетонные перемычки. А также рядовые, клинчатые и арочные перемычки. выполняемые

из неармированной каменной кладки .

Варианты устройстварядовых железобетонных, балочных, клинчатых и арочных перемычекв кирпичных стенах показаны на рис.2.

Узлы установки элементов плитных и брусковых железобетонные перемычек в проёме со смещением под оконный или дверной блок показаны на рис.4.

По выполняемой работе в кладке перемычки подразделяют на несущие и ненесущие :

1. Несущие перемычки. помимо массы расположенных над ними участков кладки, несут нагрузку от перекрытий. опирающихся на эти участки кладки.
2. Самонесущие (ненесущие) перемычки несут нагрузку только от собственного веса и участков кладки, расположенных над ними.

По толщине стеныжелезобетонные перемычкинабирают обычно из нескольких элементов, ширина которых кратна размерам кирпичной кладки :

• в самонесущих стенах — только из брусковых перемычек ;
• а в несущих стенах — из брусковых и одной- двух балочных перемычек. воспринимающих нагрузку от перекрытий.

Фасадную перемычку (один брус) смещают на один кирпичный ряд вниз для образования четверти под крепление оконного блока или используютперемычки фасадного типа марки ПФ (перемычки фасадные).

Для перекрытия проёмовв каменных стенах применяют в основном брусковые и плитные железобетонные перемычки. а также рядовые, клинчатые и арочные перемычки. выполняемые из неармированной каменной кладки. Оконные, дверные и другие проёмы в кладке из кирпича и камней правильной формы перекрываютперемычками различной конструкции .

Варианты установки элементов перемычек в проёмах несущих и самонесущих стен показаны на рис.3.

ПРИМЕЧАНИЕ: Если для перекрытия проёма стенынельзя подобратьперемычкунужной ширины. то перемычку выполняют из двух или трёх элементов. в том числе и разнотипных (см.рис.4).

При подборе длины перемычки нужно учитывать, что их опирание на кладку стен должно быть:

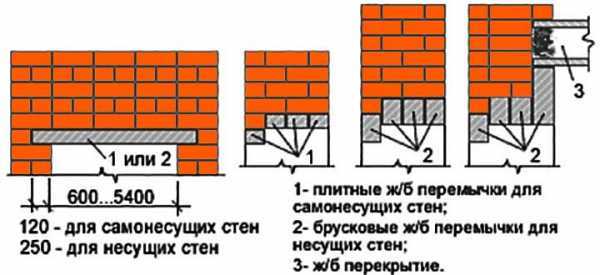

• в несущих стенах — не менее 250 мм (усиленные перемычки укладывают со стороны опирания перекрытия ),
• в самонесущих — не менее 120 мм .

Под опорной частью перемычек на кирпичной кладке следует предусматриватьслой раствора толщиной не более 15 мм. что должно быть указано в проекте на строительство дома.

2. Перекрытие проёмов железобетонными перемычками.

Брусковые перемычкиприменяют для перекрытияпроёмов в несущих стенах. воспринимающих нагрузки от перекрытий, плитные — в самонесущих стенах. воспринимающих нагрузки только стены, на которую плиты не опираются .

Узел установкиперемычки в проёме под оконный блок показан на рис.5.

Узел установкиперемычки в проёме под дверной блок показан на рис.6.

Сборные железобетонные перемычкиустанавливаютв стенах и заделываютв простенкина глубину :

• для стен — не менее 250 мм ;
• для перегородок — не менее 200 мм или арматуру диаметром 5-6 ммс запуском300 мм .

Сборные железобетонные перемычкиустанавливают в стенах в процессе кладки .

В соответствии с проектом строительства дома, в необходимых случаях. швы кладки под опорами перемычек для повышения прочности армируют сетками .

Рядовые перемычки представляют собой расположенные над проёмами и выкладываемые на опалубке участки на растворе повышенной прочности марки не ниже М-25 .

3. Перекрытие проёмов стальными перемычками.

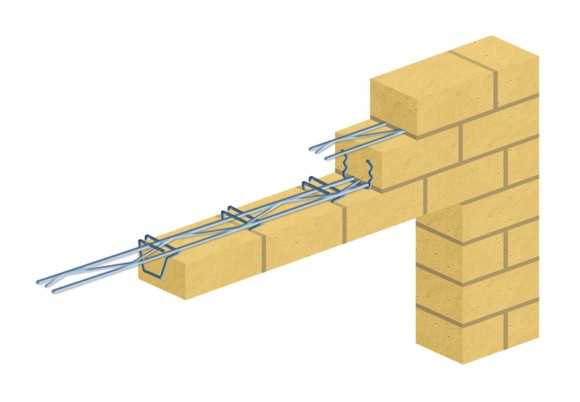

Стальные перемычки представляют собой прокатные равнополочные или неравнополочные уголки. которые опирают на кладку не менее чем 250 мм с каждой стороны.

Вариант устройстваперемычки из стальных уголков в проёме из кирпичных стен показан на рис.7.

Выступающий уголок перемычкиснизу и сбоку защищают оштукатуриванием по сетке или облицовкой.

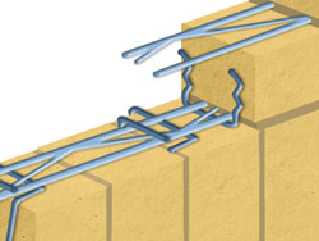

В рядовых перемычках во избежание выпадения кирпичей или камней из нижнего ряда под ними укладывают слой раствора толщиной 2,0…3,0 см и арматуру — не менее одного стержня сечением 0,2 см 2на каждые13 смтолщины стены .

4. Перекрытие проёмов кирпичными рядовыми перемычками.

Рядовые кирпичные перемычкивыкладывают из отборного целого кирпича с соблюдением горизонтальности рядов и правил перевязки обычной кладки.

Высотарядовой перемычки 4…6 рядов кладки. длина на 50 см больше ширины проёма. Для кладкиперемычки применяют раствор не ниже М-25 .

ВНИМАНИЕ!Участки стен между перемычками при простенках шириной менее 1 м следует выкладывать на том же растворе. что и перемычки .

В рядовых перемычках во избежание выпадения кирпичей или камней из нижнего ряда кладки под ним в слой раствора толщиной 20…30 ммустанавливают арматуру в виде одного стержня сечением не менее 20 мм 2на каждые130 ммтолщины стены и арматуру диаметром 5…6 ммс запуском за грань проёма не менее 300 мм. обычно из расчёта по одному стержню на каждые полкирпича толщины стены. но не менее трёх стержней на перемычку, если по проекту не требуется более сильное армирование.

ВНИМАНИЕ!Концы круглых стержнейпропускают за грани проёма не менее 250 мм (они должны заканчиваться крюком ), т.е. их анкеруют в кладке. Концы стержней из арматуры периодического профиляанкеровать НЕ ТРЕБУЕТСЯ .

Для проёмов шириной не более 2 м (в свету) и отсутствии сосредоточенных нагрузок от балок допускается устройстворядовых перемычек. Рядовые перемычкивыкладывают с соблюдением горизонтальности рядов и правил перевязки, установленных для обычной кладки.

При ширине проёмов до 1,5 м. при условии, что высотаперемычки до низа балок или плит перекрытиясоставляет не менее 7 рядов кирпичной кладки. устройствометаллических или железобетонных брусчатых перемычек НЕ ОБЯЗАТЕЛЬНО. В этом случае допускается устраиватьармокирпичные перемычки .

Вариант устройстваармокирпичной перемычки в проёме шириной до 1,5 м для кирпичных стен показан на рис.8.

Перемычкивыкладывают с применением опалубки из досок толщиной 40…50 мм. По ней расстилают раствор толщиной 2…3 см. в которой затем втапливаютарматурные стержни. укладываемые под нижний ряд кирпичарядовой перемычки .

Концы опалубки опираются на кирпичи, выпущенные из кладки. После снятия опалубки их срубают. Иногда концы опалубки вставляют в борозды на откосах проёмов, которые закладывают после снятия опалубки. При устройстве опалубкив проемах шириной более 1,5 м — под опалубку в середине подставляют стойку или опалубку опирают на деревянные кружала (доски, поставленные на ребро).

При кладкелюбых перемычек все продольные и поперечные швы обязательно целиком заполняют раствором. так как такая кладка работает не только на сжатие, но и на изгиб. При слабом заполнении растворомвертикальных швов под влиянием нагрузок сначала происходит разрушениеотдельных кирпичей, а затем разрушение кладки .

5. Перекрытие проёмов кирпичными клинчатыми и лучковыми перемычками.

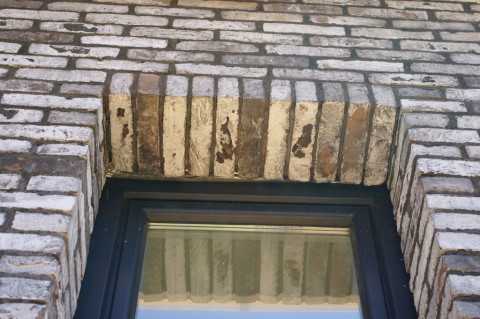

Клинчатые и лучковые перемычкивыкладывают из обыкновенного глиняного кирпича с клинообразными швами. уложенными на ребро. Толщина этих швов должна быть внизу не менее 5 мм. вверху — не более 25 мм .

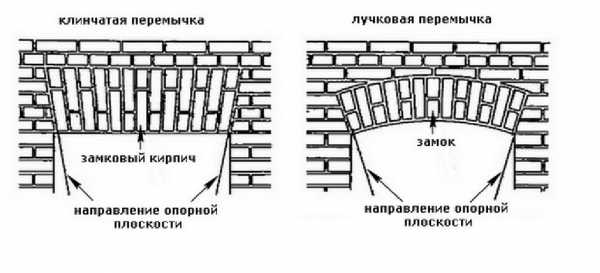

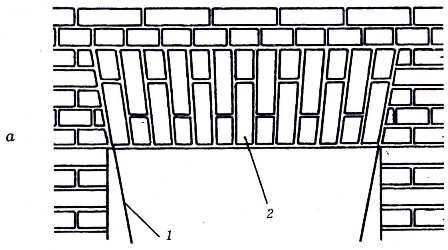

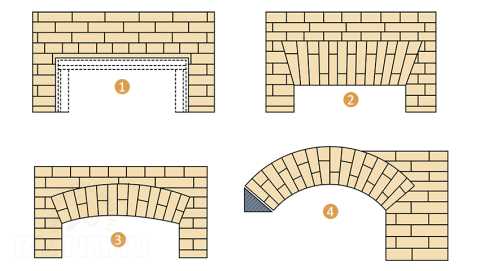

Схемы устройствакирпичных клинчатых (рис.9) и лучковых (рис.10) перемычек показаны на рисунках ниже .

До начала кладки перемычкивозводят стену до уровня перемычки. выкладывая одновременно опорную её часть (пяту ) из подтёсанного кирпича. При этом шаблоном определяют направлениеопорной плоскости — пяты (рис.9 поз.2 и рис.10 поз.2), т.е. угол её отклонения от вертикали .

Кладку ведутпоперечными рядами по опалубке. удерживаемой кружалами .

На опалубке размечают ряды кладки с таким расчётом, чтобы число их было нечётным. учитывая при этом толщину шва .

Ряды кладки в данном случае считают не по вертикали, а по горизонтали .

Центральный нечётный ряд кирпича называют замковым (рис.9 поз.1 и рис.10 поз.1). Он должен находиться в центре перемычки в вертикальном положении.

Кладку выполняют по опалубке с кружалами одновременно с двух сторон к середине. Число рядов должно быть нечётным. чтобы можно было заклинить (замкнуть) перемычку нечётным кирпичом. Правильность направления швовпроверяют шнуром, укреплённым в точке пересечения сопрягающихся линий опорных частей (пят).

Пролёты неармированных каменных перемычек при марке кирпича или камняМ-75 и вышене должны превышать значений. указанных в таблице 1.

Таблица 1: Максимальные пролёты перемычек.

Под конструктивной высотой перемычки понимается:

• для рядовой перемычки — высота пояса кладки на растворе повышенной прочности;
• для клинчатой и арочной перемычек — должна быть не менее 4-х рядов кирпича;
• для перемычек из камней — не менее 3-х рядов камня.

Сроки выдерживания на опалубкеперемычек из неармированной кладки должны быть не менее приведенных в таблице 3.

Таблица 3: Минимальная продолжительность выдерживания перемычек на опалубке.

Температура наружного воздуха, в градусах (°C)

Все про перемычки для стен из пеноблоков

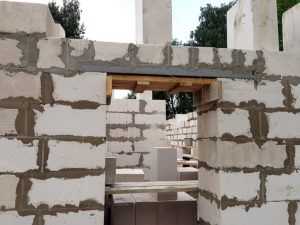

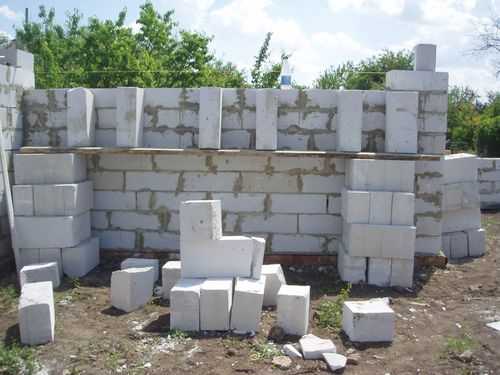

Проектируя дом, не забудьте сделать проемы для дверей и окон. А при проектировании учитывайте требования СНиП II-22-81 (1995) о каменных и армокаменных конструкциях. Этот нормативный документ описывает, в том числе, и требования к перемычкам над дверными или оконными проемами. В этой статье рассмотрим, как правильно сделать балки перемычек и возможные варианты используемых конструкций.

А зачем они нужны?

Стены дома нужны не только для ограждения жилого пространства от внешней среды или разграничения помещений внутри дома. С инженерной точки зрения, вертикальные ограждающие конструкции подразделяются на:

1. Несущие. Воспринимающие помимо нагрузки собственного веса, веса стен всех вышележащих этажей, ветровую нагрузку (если это наружные ограждения) а также нагрузку от перекрытий, покрытий и прочих конструктивных элементов, опирающихся на них.
2. Самонесущие. На них ложится нагрузка только собственного веса и веса всех стен на этажах, расположенных выше над ними. В случае если они являются наружными, то еще ветровая нагрузка.
3. Перегородки. Внутренние межкомнатные, нагружены только собственным весом.

Отверстия, сделанные в кладке стены, ослабляют ее несущую способность. Указанный выше регламентирующий документ говорит о том, что для распределения нагрузки проемы должны быть перекрыты перемычками, несущая способность которых рассчитывается с учетом того, в каком типе конструкции выполнены.

Какие бывают перемычки

Для устройства перемычки можно использовать готовые изделия или сделать ее прямо на объекте. Готовые перемычки для стен из пеноблоков можно использовать следующие:

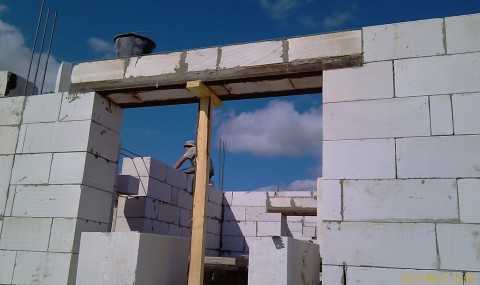

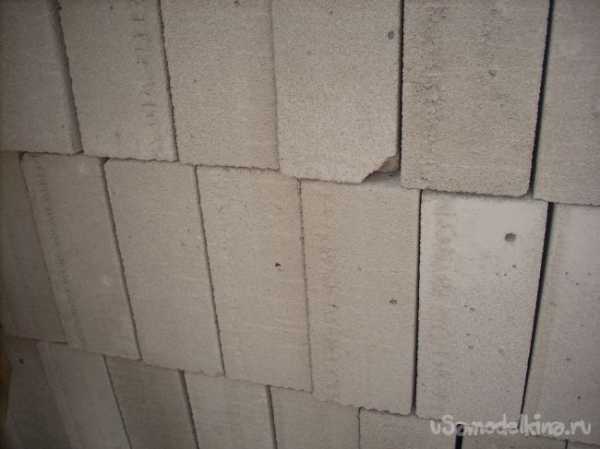

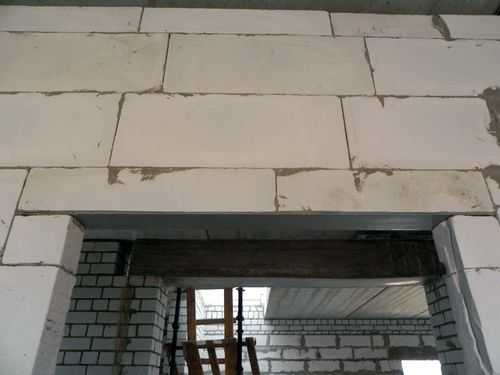

1. Армированные из газобетона. Монолитное изделие из автоклавного газобетона с арматурой внутри. Балки рассчитаны на продолжительную деформационную нагрузку. Для армирования применяют стальную арматуру, сечением от 5 до 10 мм. Арматура сварена в пространственный каркас и покрыта антикоррозийным составом.

Балки бывают различного сечения – от 150х200 мм до 375х400 мм и длиной до 6 метров. Перемычки из пеноблока с армированием могут применятьсяв несущих и самонесущих стенах. Опирание на стены должно быть не меньше 200 мм. Производитель рекомендует делать опору в 300 мм.

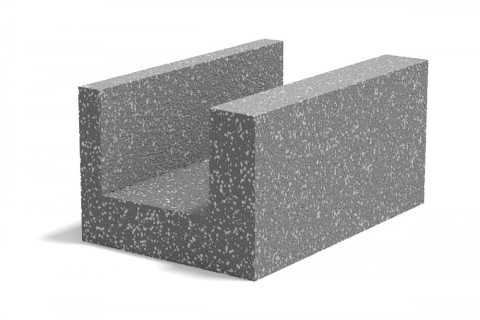

1. U-образные блоки. Блоки, имеющие U-образную форму, могут использоваться для создания балок над проемами. Представляют собой блок, имеющий в сечении вид буквы «U». Размеры блока с полостью соответствуют рядовым блокам. При кладке стены устанавливается в рядовые блоки таким образом, чтобы опирание перемычек на пеноблоки было не меньше допустимого минимума – в 250 мм. Открытая часть блока должна быть направлена вверх. Внутрь укладывается пространственный арматурный каркас на подкладках и заливается раствором. На фото показан способ монтажа U-образного блока.

Для перекрывания больших проемов или пролетов между арками в полость блока укладывается двутавровая металлическая балка. Кроме устройства балок над проемами, такие изделия применяются для создания монолитного армопояса по периметру. Устройство блока в виде несъемной опалубки из автоклавного газобетона позволяет устранить мостики холода, возникающие на железобетонных или железных балках.

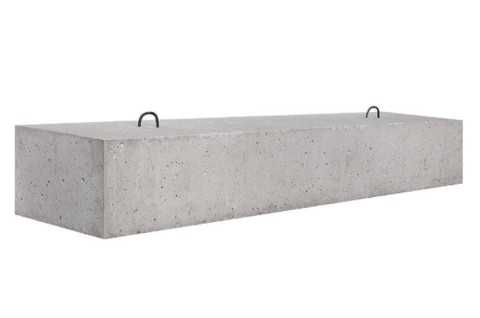

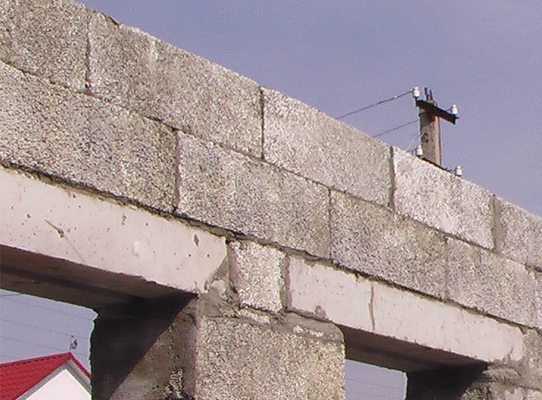

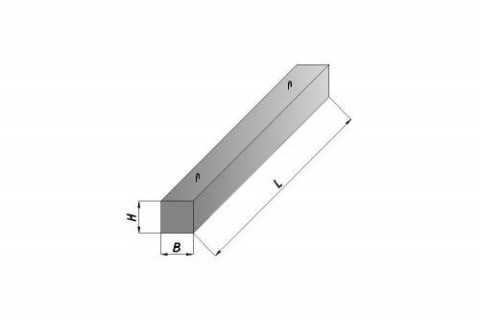

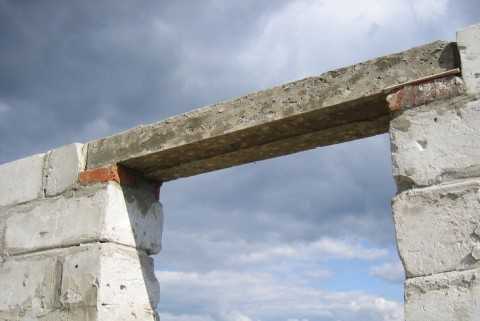

1. Брусковые балки из железобетона. Перемычки брусковые для стен из пеноблоков представляют собой железобетонные изделия из бетона марки М200, армированные внутри. Для устройства проемов в фасадных ограждающих конструкциях применяются фасадные ЖБИ. При установке на наружных стенах требуют дополнительного утепления. Кроме ЖБИ изделий заводского изготовления, используются перемычки, которые могут быть отлиты с учетом требований к нагрузке в опалубке на строительной площадке.
2. Металлические балки. Для устройства перемычек можно применять металлопрокат: двутавры, тавры, уголки равнополочные или неравнополочные. Они либо заливаются в установленную в проеме опалубку бетоном, либо (тавры, уголки) на них производится кладка блоков. При использовании в наружных стенах требуют утепления.
3. Отливка перемычки по месту. В установленной в проеме опалубке можно отлить с использованием арматуры перемычку. Величина забега отливаемой перемычки на стену не должна быть меньше рекомендованных размеров.
4. Проемы без перемычки. Для устройства проемов в перегородках можно не использовать балки. Для кладки блоков над проемом укладываются несколько прутов арматуры с заходом на стену в 500 мм с каждой стороны проема. Количество прутов арматуры должно быть не менее трех. Общее количество расчитывается в зависимости от толщины стены из рассчета один пруток на каждые 130 мм толщины. Концы арматуры анкеруют при кладке – загибают вверх крюком. В проеме делают опалубку, в которую заливают раствор и утапливают в него стержни. На эту арматуру устанавливаются пеноблоки, которые склеиваются между собой.

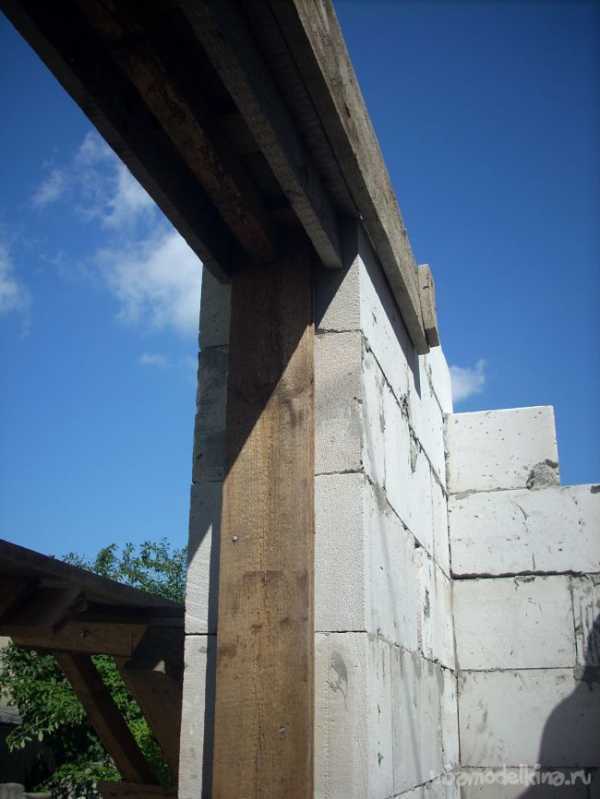

5. Деревянные. Могут использоваться деревянные балки, параметры которых рассчитываются в зависимости от нагрузки.

Особенности устройства проемов

Решение, какие перемычки для стен из пеноблоков использовать при строительстве нужно принимать в зависимости от того, какой проем необходимо перекрыть. Кроме расчетной нагрузки и глубины опирания балки на ограждающую конструкцию,необходимо учесть расстояние между двумя соседними проемами в несущих и самонесущих стенах. Если простенок между проемами получается меньше 600 мм, то в простенке нужно установить опорные столбы из стандартных железобетонных изделий или металлические. Сечение столбов подбирается в зависимости от расчётной нагрузки.

Не стоит пренебрегать устройством перемычек. Их использование предохранит стены при усадке здания, а также других нагрузках от растрескивания.

Навигация записей

Как происходит армирование пеноблоков

Источники: http://moyastena.ru/iz-kirpicha/minimalnoe-opiranie-peremychek-na-kirpichnuyu-stenu, http://www.camremont.ru/docs/3_100/1/1-3.html, http://penobloki.trubygid.ru/peremychki-dlya-sten

lor-zrs.ru

Монтаж железобетонных перемычек – Каменщик-инфо

При строительстве используются сборные жби изделия, которые производятся на специализированных заводах и монтируются непосредственно на объекте. Для перекрытия оконных и дверных проемов применяют сборные железобетонные перемычки.

Перемычки по конструкции делятся на несущие и ненесущие.

Несущие перемычки – кроме массы кладки над ней, несут нагрузку от перекрытий, опирающихся на эти участки кладки.

Ненесущие перемычки – несут нагрузку только от собственного веса и участков кладки, расположенных над ними.

Стандартные виды и размеры сечений перемычек изготавливаемых на ЖБИ.

ПБ – перемычки брусковые, шириной до 250 мм включительно.

ПП – перемычки плитные, шириной более 250 мм.

ПГ – Г-образные перемычки балочные, с четвертью для опирания или примыкания плит перекрытий.

ПФ – перемычки фасадные, выходящие на фасад здания и предназначенные для перекрытия проемов с четвертями при толщине выступающей части кладки в проеме 250 мм и более, шириной более 250 мм.

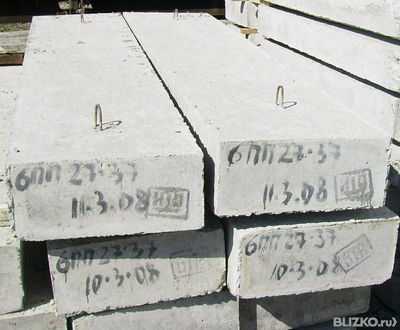

Для маркировки ж/б перемычек используются цифровые и буквенные обозначения.

Например, марка перемычки 5ПБ27-37 расшифровывается:

5 – порядковый номер поперечного сечения – 250х220;

ПБ – тип железобетонной перемычки – брусковая;

27 – длина перемычки в дм с округлением – 2720 мм;

37 – расчётная нагрузка перемычки с учётом собственного веса – 37,3 кН/м, с округлением.

При изготовления железобетонных перемычек используют тяжёлую бетонная смесь М250 и арматурные закладные изделия 0,4-0,6 см.

Перекрытие проёмов железобетонными перемычками

Укладку перемычек ведут по завершении кладки на уровне проектных отметок. Перед монтажом уровнем проверяют опоры в местах укладки и расстилают раствор. Рядовые (ненесущие) перемычки пролетом до 2 м каменщики могут укладывать вручную а тяжелые несущие перемычки стропуют за монтажные петли и устанавливают краном. Правильность укладки проверяют нивелиром либо уровнем.

При монтаже нужно укладывать перемычки только в определенном положении, поскольку несущая способность может различаться в зависимости от количества и места расположения арматуры.

Глубина опирания жби перемычки

– в несущих стенах – не менее 250 мм (усиленные перемычки со стороны опирания перекрытия)
– в самонесущих – не менее 120 мм.

Для повышения прочности при необходимости, швы кладки под опорами перемычек армируют сеткой.

Чтобы закрыть всю ширину проёма кладки, перемычки собираются из нескольких элементов, при этом боковые поверхности перемычек не должны выступать из плоскости стены.

Транспортировка и хранение жби перемычек

При транспортировке перемычки укладываются в рабочем положении, продольная ось перемычек должна совпадать с направлением движения транспорта. Между рядами перемычек необходимо использовать подкладки, толщиной не менее 25 мм и штабеля перемычек не превышающие двух метров в высоту.

kamenschik.info

Устройство перемычек в кирпичных стенах по всем праввилам

Клиновая перемычка, как оригинальный архитектурный элемент

Перемычкой называют конструктивный элемент стены, который позволяет не только перекрыть проём будущей двери или окна, но и будет нести определённые нагрузки. Как минимум, это вес кладки, возводимой над верхней границей проёма, но при опирании на стену плит перекрытия, нагрузки многократно усиливаются.

Исходя из этого, устройство перемычек в кирпичных стенах может осуществляться в различных вариантах. Используя в качестве наглядного пособия видео в этой статье на тему: «Опирание перемычек на кирпичную стену», мы расскажем о тех способах перекрытия проёмов, которые можно осуществить при  самостоятельном возведении кладки.

Перемычки сборные из бетона

Так как перемычка из кирпича является довольно сложным с конструктивной точки зрения архитектурным элементом, правильно сделать её своими руками у новичка вряд ли сразу получится. Их устраивают только над проёмами, не превышающими двухметровую ширину, и на стенах, которые не несут нагрузок от перекрытий — ведь по прочности на изгиб они не могут составить конкуренцию перемычкам железобетонным. Поэтому в частном строительстве практически повсеместно, даже на нешироких проёмах, используют именно их.

Опирание перемычки на кирпичную кладку

В ассортименте большинства заводов ЖБИ, есть перемычки для кирпичных стен, изготавливаемые по стандарту 948, действующему с 1984 года. Данный ГОСТ регламентирует изготовление из тяжёлого бетона перемычек, специально предназначенных для зданий из кирпича – и не только жилых, но и любого другого назначения.

Их так же можно использовать для установки в проёмы стен, возводимых из камней природного и искусственного происхождения. К категории искусственных камней, относится, собственно, и сам кирпич — а ещё, всевозможные мелкоформатные блоки из зольного или автоклавного бетона.

Типы и параметры

Существует четыре типа перемычек для таких стен, и различаются они по форме и размерам. Для наглядности представим скомпонованную в виде таблицы информацию о том, как они выглядят, и в каких ситуациях применяются.

Внешний вид изделия	Назначение, размеры
Перемычка брускового типа (ПБ)	Данный вид перемычек напоминает по форме деревянный брус. Его сечение может быть квадратным, но если оно прямоугольное, то высота больше, чем ширина – например: b-120 мм, h-220 мм. То есть, в проектном положении брусок должен стоять на ребре.Единственный вариант, где размер b больше, чем h – это 120*65 мм. Но он используется только на ненесущих стенах. Вариаций длины очень много: начиная от 1030 мм, и заканчивая 5960 мм. Максимальная ширина перемычек типа ПБ составляет 250 мм – а значит, их применяют только в тех случаях, когда толщина стен не превышает длину одного кирпича.
Плитный вариант перемычки (ПП)	Перемычки данного типа предназначены для стен, толщина которых начинается от 1½ кирпича. Они всегда монтируются плашмя, и соответственно, их ширина больше высоты.А вообще, по ширине тут всего 2 варианта: 380 мм и 510 мм. Высота может быть 65; 140 и 220 мм. Максимальная длина – 2980 мм.
Перемычка балочного типа (ПГ)	Здесь мы видим, что в отличие от двух предыдущих вариантов, сечение у перемычки-балки не прямоугольное, а ступенчатое. Выступающая полка нужна для того, чтобы на неё могла опираться плита перекрытия.Общая ширина в сечении составляет 250; 380 либо 510 мм – по толщине кирпичных стен. Высота перемычки и высота полки, так же, как и их пропорции, значительно варьируются. Длина изделия минимум 1550 мм, максимум 5950 мм.
Сечение фасадной перемычки (ПФ)	По конфигурации, перемычка фасадного типа очень похожа на ПГ. Разница между ними состоит только в том, что на её торцах полка имеет выемки. На чертеже – вид сверху и с торца.На нём видно, что полка короче самого изделия с каждой стороны на величину «a».Такая перемычка, смонтированная на стену, просматривается с фасада – отсюда и название. Укороченная полка нужна для того, чтобы, чтобы можно было перекрыть проём с четвертью.

Обратите внимание! Брусковые и плитные перемычки взаимозаменяемы. Там, где, к примеру, нужна одна плита 2ПП17-5, размер которой составляет 380*140*1680 мм, можно использовать три бруска 2ПБ17-2. Они имеют такую же высоту и длину, отличается только ширина: 120 мм. Конечно, цена одного более крупного изделия ниже, чем суммарная стоимость трёх штук меньшего размера. Но ситуации бывают всякие – например: нет в наличии нужных перемычек плитного типа.

Нюансы устройства бетонных перемычек

Технология монтажа сборных ЖБ изделий предельно проста, а потому такие перемычки над окнами можно увидеть гораздо чаще, чем любые другие. Для их укладки в стене должен быть предусмотрен уступ шириной не менее 25 см с каждой стороны проёма. То есть, перемычка по длине всегда должна превышать его ширину на полметра.

Всё что нужно для монтажа, так это автокран, который поднимет бетонный брус или плиту, и опустит на опорную пяту в стене. На ней, как и при кладке кирпича, перед установкой перемычки расстилается раствор. Горизонтальность положения конструкции выверяется уровнем по нижней грани.

Устройство монолитной перемычки

Иногда сборный вариант не получается подобрать по ширине проёма, а для стен в 2,5 кирпича, готовые бетонные перемычки и вовсе не выпускают. В таких случаях, над проёмами устанавливают опалубку, вяжут из арматуры каркас, и заливают перемычки монолитным способом. Как это выглядит, хорошо видно на представленном выше примере. Здесь показана обычная съёмная опалубка, но есть и другие варианты.

Лотковый керамзитобетонный блок для устройства перемычки

Например, для заливки монолитной перемычки можно использовать бетонные или керамические U-блоки, которые используют в качестве несъёмной опалубки. Они по всем параметрам соответствуют обычной перемычке, но имеют полость, в которой укладывается арматура и осуществляется заливка бетона.

Перемычки из металла

Иногда бывает гораздо проще и дешевле установить не железобетонную перемычку, а металлическую. Например, если это дверной проём, или окно небольшой ширины. Когда стены не толстые, или это просто кирпичная облицовка, одного или двух швеллеров, либо уголков с широкой полкой, бывает более чем достаточно.

Стальные перемычки в кирпичной кладке

Взять, допустим, каркасно-кирпичный дом, который мы видим на фото сверху. Здесь кладка не несёт нагрузок от веса здания — они приходятся на каркас, ячейки которого и заполняет кирпич.

Здесь железобетонная перемычка вообще ни к чему, а выкладывать их из кирпича в многоэтажном доме, точно никто не будет. Это занимает слишком много времени, и к тому же, требует привлечения каменщиков с более высокой квалификацией.

Перемычка из уголка в лицевой кладке

Достоинство перемычек из металлопроката заключается в том, что они имеют малый вес, стоимость, и всегда можно отрезать такую длину, какую надо. И ещё: перекрыть металлопрокатом проём можно в таких случаях, когда никакую другую перемычку установить невозможно. Например: в стене эксплуатирующегося здания вырезается новый, или расширяется старый проём.

Усиление проёма двутавровыми перемычками

Важно! Заострим ваше внимание на том, что металлические перемычки не устраивают в стенах, на которые опираются плитные перекрытия. Там должны быть только железобетонные конструкции. В остальном, перемычки в кирпичных стенах, изготовленные из металлопроката — это очень удобное и практичное решение.

Подпорка для металлических перемычек

Так как металл имеет свойство изгибаться под большой нагрузкой, а кладка, которая будет над простенком, весьма тяжёлая, для перемычек устраивают подпорки. Опорные стойки и убирают, когда раствор наберёт полную прочность, и кладка сама может нести собственный вес.

Подбор металлопроката под перемычки, в проектах осуществляется на основе расчёта, ну а частники, работающие «на глазок», должны помнить, что запас прочности никогда не помешает.

Перемычки из кирпича

Перемычки кирпичные являются не только конструктивным, но и интересным архитектурным элементом здания. Нами было уже сказано, что их можно применять только там, где нет опирания плит перекрытия. Что касается проёмов шириной более двух метров, на которых перемычки из кирпича обычно не делают, то тут есть отличный выход из ситуации.

Консоли навесные с хомутами

Не так давно на отечественном рынке стройматериалов появились металлические консоли для устройства кирпичных перемычек. Как они выглядят, вы можете видеть на фото сверху. Консоли обычно используют при облицовке здания кирпичом.

Их монтируют к основной стене по верху проёма, а между собой соединяют полкой. С неё свисают хомуты, которые закладываются в вертикальные швы между кирпичами, и фактически армируют всю конструкцию. Консоли увеличивают прочность перемычки, и принимают на себя вес вышележащей кладки, что позволяет перекрыть и проём любой ширины.

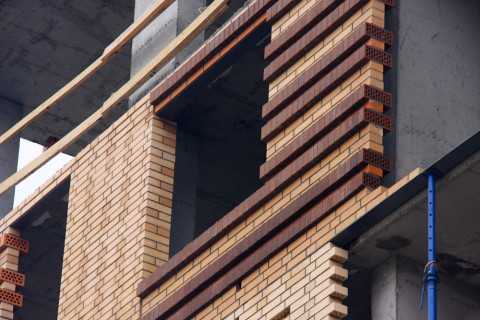

Широкий проём, перекрытый кирпичом по навесным консолям

Это пока ещё новая технология, и думаем, что в маленьких городах и населённых пунктах, такие консоли не всегда найдёшь. Поэтому традиционные варианты устройства кирпичных перемычек пока ещё никто не отменял.

Конструкции кирпичных перемычек

Существует всего четыре варианта кирпичных перемычек, отличающихся по форме. Среди них рядовые и арочные перемычки, среди которых различают клинчатые, лучковые и сводчатые. Возведение рядовых и арочных конструкций имеет принципиальные различия.

Основные виды перемычек из кирпича: 1-рядовая, 2-клинчатая, 3-лучковая, 4-сводчатая

Особенности рядовых перемычек

Самые простые конструктивно — это перемычки рядовые. Они выкладываются из одинарного полнотелого кирпича — иногда высотой в пять-шесть горизонтальных рядов. Для устройства такой перемычки требуется соорудить опалубку, подпираемую временными стойками.

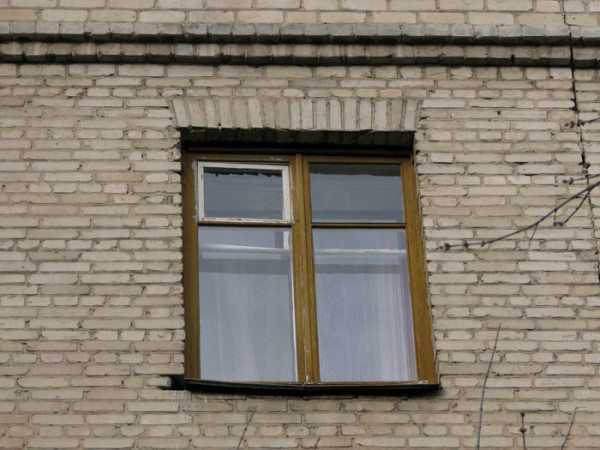

Рядовая перемычка на узком проёме

Выглядит это примерно так. На дно опалубки выкладывают слой раствора и утапливают в нём три арматурины диаметром 6 мм. Длина стержней должна быть такой, чтобы была возможность оставить свободные концы. Это нужно для того, чтобы ими можно было обогнуть ближайшие кирпичи в проёме.

Обустройство рядовой перемычки в опалубке

Как и в случае с навесными консолями, для этого можно приобрести готовую систему армирования перемычек. Состоит она из рамок, арматурных прутов и соединительных деталей с треугольными зубьями, загнутыми под 45 градусов. Они расположены в шахматном порядке, что даёт возможность качественно зафиксировать пруток.

Система армирования перемычек BAUT

Сама арматура оцинкована, что исключает возможность коррозии металла. Рамки предназначаются для того, чтобы можно было по своему усмотрению расширить армируемую площадь — это уже зависит от толщины стеновой кладки.

Кирпичные арки в проёме

Данный вид перемычек интересен уже тем, что выкладывают их из кирпича, имеющего форму клина. То есть, в сечении он представляет собой не прямоугольник, а трапецию. Как он выглядит, и какие имеет размеры, можно видеть на представленном фото.

Особых размерных вариаций тут нет — бывает только, что ширина более узкой стороны составляет не 45, а 55 мм. Как видите, клиновой кирпич отличается от кирпича обычного практически по всем параметрам.

Форма и размеры клинового кирпича

Выкладывают его тоже по опалубке — только это не прямая конструкция, а криволинейный шаблон, благодаря которому перемычка примет заданную форму. Кирпичи укладывают по разметке, на узкий торец. Разметка по шаблону делается для того, чтобы рассчитать количество клинышков так, чтобы их получилось нечётное количество.

Круглая арка над окном

Естественно, при этом нужно учитывать толщину швов. Они получаются разной толщины: снизу 0,5 см, сверху 2,5 см. Укладку кирпичей начинают от краёв перемычки к центру, с небольшим наклоном для создания распора. Благодаря клиновидной форме кирпича, из него очень удобно выкладывать арки различного типа.

Так как при их выкладке кирпич располагается вертикально, то ряды в кладке считают не как обычно, а по горизонтали. Нечётное количество элементов нужно для симметрии: по бокам одинаковые дуги – и один центральный (замковый) клин.

Арочные перемычки, вкупе с соответствующим обрамлением, необыкновенно украшают фасад

Очень важно, чтобы при ведении кладки швы заполнялись полностью, а иначе в перемычке может произойти сдвиг элементов, что сильно снизит прочность конструкции. Напоследок заметим, что для качественного возведения кирпичных перемычек нужна не просто инструкция в теории, а хороший мастер-класс.

iz-kirpicha.su

Установка перемычек над проемами. Подбираем перемычки в несущих кирпичных стенах

Монтаж железобетонных перемычек – Каменщик-инфо

При строительстве используются сборные жби изделия, которые производятся на специализированных заводах и монтируются непосредственно на объекте. Для перекрытия оконных и дверных проемов применяют сборные железобетонные перемычки.

Перемычки по конструкции делятся на несущие и ненесущие.

Несущие перемычки – кроме массы кладки над ней, несут нагрузку от перекрытий, опирающихся на эти участки кладки.

Ненесущие перемычки – несут нагрузку только от собственного веса и участков кладки, расположенных над ними.

Стандартные виды и размеры сечений перемычек изготавливаемых на ЖБИ.

ПБ – перемычки брусковые, шириной до 250 мм включительно.

ПП – перемычки плитные, шириной более 250 мм.

ПГ – Г-образные перемычки балочные, с четвертью для опирания или примыкания плит перекрытий.

ПФ – перемычки фасадные, выходящие на фасад здания и предназначенные для перекрытия проемов с четвертями при толщине выступающей части кладки в проеме 250 мм и более, шириной более 250 мм.

Для маркировки ж/б перемычек используются цифровые и буквенные обозначения.

Например, марка перемычки 5ПБ27-37 расшифровывается:

5 – порядковый номер поперечного сечения – 250х220;

ПБ – тип железобетонной перемычки – брусковая;

27 – длина перемычки в дм с округлением – 2720 мм;

37 – расчётная нагрузка перемычки с учётом собственного веса – 37,3 кН/м, с округлением.

При изготовления железобетонных перемычек используют тяжёлую бетонная смесь М250 и арматурные закладные изделия 0,4-0,6 см.

Перекрытие проёмов железобетонными перемычками

Укладку перемычек ведут по завершении кладки на уровне проектных отметок. Перед монтажом уровнем проверяют опоры в местах укладки и расстилают раствор. Рядовые (ненесущие) перемычки пролетом до 2 м каменщики могут укладывать вручную а тяжелые несущие перемычки стропуют за монтажные петли и устанавливают краном. Правильность укладки проверяют нивелиром либо уровнем.

При монтаже нужно укладывать перемычки только в определенном положении, поскольку несущая способность может различаться в зависимости от количества и места расположения арматуры.

Глубина опирания жби перемычки

– в несущих стенах – не менее 250 мм (усиленные перемычки со стороны опирания перекрытия)- в самонесущих – не менее 120 мм.

Для повышения прочности при необходимости, швы кладки под опорами перемычек армируют сеткой.

Чтобы закрыть всю ширину проёма кладки, перемычки собираются из нескольких элементов, при этом боковые поверхности перемычек не должны выступать из плоскости стены.

Транспортировка и хранение жби перемычек

При транспортировке перемычки укладываются в рабочем положении, продольная ось перемычек должна совпадать с направлением движения транспорта. Между рядами перемычек необходимо использовать подкладки, толщиной не менее 25 мм и штабеля перемычек не превышающие двух метров в высоту.

kamenschik.info

Перемычка над оконными и дверными проёмами своими руками

Здравствуйте. Этим летом я занялся стройкой. Решил соорудить небольшую пристройку к дому. Естественно, своими руками. После окончания строительства я опишу весь процесс, а пока хочу рассказать, как я придумал соорудить из подручных средств надёжные и непромерзающие перемычки над оконными и дверными проёмами.

Технологий сооружения перемычек великое множество. Продаются готовые железобетонные перемычки, можно подложить металлические уголки, можно соорудить опалубку и залить самому из бетона и т.д.

Но готовые перемычки стоят достаточно дорого, да и надо оплатить доставку и разгрузку – на легковой не привезёшь)))). А потом один наверх не забросишь…

Металлические уголки тоже не дёшевы ( ведь нужны достаточно мощные). К тому-же, сталкивался ещё и с таким их недостатком – со временем сквозь шпатлёвку и обои прошла ржавчина….Ведь слой шпатлёвки над ними очень тонкий – штукатурка скрывает их толщину, а над ними только шпатлёвка.Я всё делаю сам, люблю работать один, поэтому решил заливать на месте из бетона.

Тут есть свои “моменты”: Бетонная перемычка не должна промёрзнуть, иначе оконные проёмы зимой будут “плакать”. Решают эту проблему, как правило, прокладывая снаружи 5 см экструдированного пенополистирола. Стоит он тоже не дёшево.

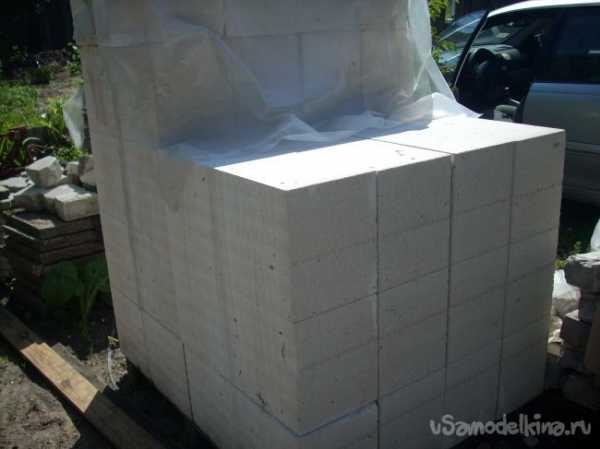

Я строю из газосиликатных блоков. У производителя есть П-образные блоки, которые можно выложить на подпорке, а потом залить бетон в образовавшийся жёлоб. Вроде бы и нормально, но… стоят такие блоки совсем “не гуманно”!!! (Ровно в четыре раза дороже обычных), да и ехать опять-же за ними надо с прицепом..

Поэтому я поступил проще….

Итак, нам понадобится:1. Доски для опалубки. (Любые, которых не жадко)2. Газосиликатные блоки.3. Цемент.4. Песок, или ПГС5. Арматура.

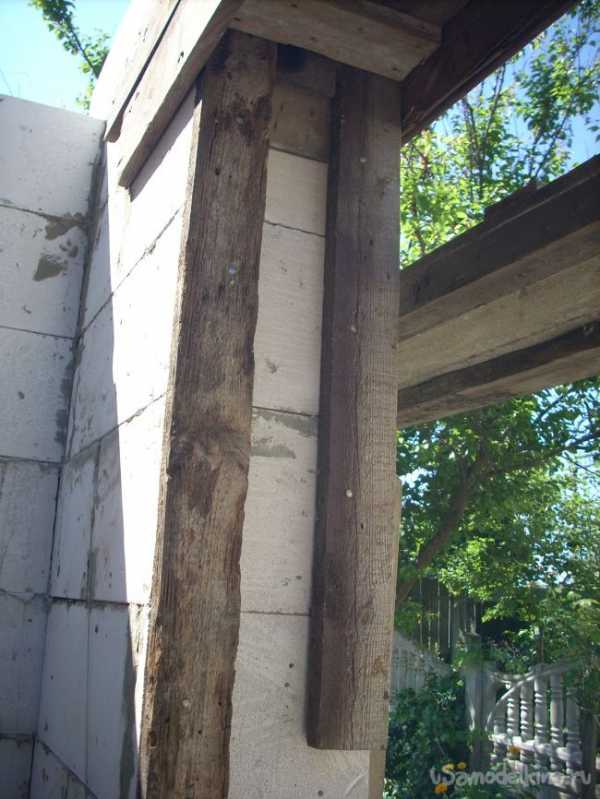

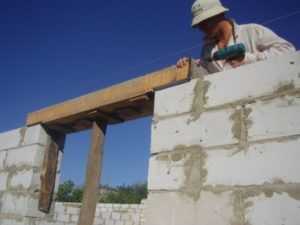

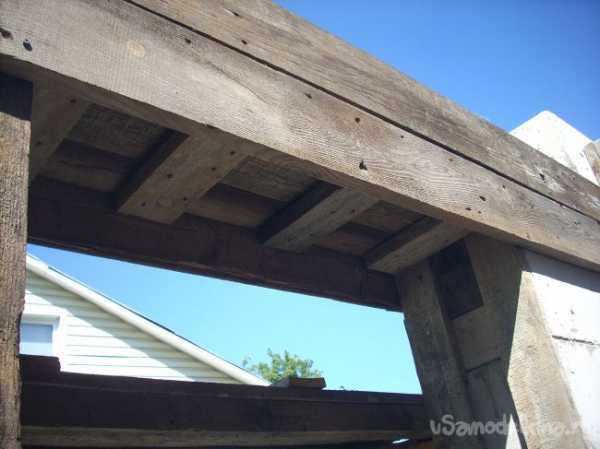

Первым делом сооружаем опалубку:

Доски для неё я использовал те, из которых раньше делал опалубку для фундамента… А перед этим они отслужили где-то ещё.))))…. Не люблю я покупать новое и выбрасывать после одного использования.))). Закрепляем с каждой стороны двумя вертикальными досками. Я их просто прибил большими гвоздями. С оконным проёмом немного сложнее. Он значительно шире, поэтому я укрепил опалубку тремя досками, поставленными “на ребро”:В качестве боковых щитов я тоже использовал старую опалубку от фундамента. Только закрепил их длинными шурупами – гвозди в газоселикате “на отрыв” совсем не держат.Изнутри постелил полиэтиленовую плёнку, чтобы бетон не прилип к дереву:Как я уже говорил, строю я из газоселикатных блоков. Их размеры 625 на 300 на 250 мм. То есть,толщина стены у меня получается 300 мм. Высота одного ряда – 250 мм. Мне не нужна перемычка таких колоссальных размеров. А если делать тоньше, то придётся потом морочиться с выпиливанием “доборных” блоков… Поэтому я поступил проще. У меня были перегородочные блоки того-же производителя. Они имеют такую-же высоту и длину, а вот ширина – всего 100 мм. Этими блоками я выложил по два ряда в каждой опалубке. Там, где блоки полностью лежали на дереве, клей наносил только на торцы: Итак, у меня получилась “несъёмная опалубка” из пористого, непромерзающего материала. Оставшегося в середине пространства, размером 100 на 250 мм с лихвой хватит для изготовления мощной железобетонной перемычки. (Тем более, что 250 – это высота.)

Осталось только изготовить бетон. Его я готовил из цемента М500Д20 и песчано-гравийной смеси. Можно и из песка, но ПГС у меня была.))))). Кстати, при изготовлении из песка, объёмные пропорции цемент/песок следует соблюдать 1/3. А при использовании ПГС можно пропорцию увеличить до 1/5 без потери марки бетона. (Если в ПГС не попадается глина).

Открыв сарай, я с грустью понял, что добыть бетономешалку не так-то просто. С осени не доставалась…

Поэтому, учитывая, что бетона мне нужно не много, решил изготовить его дедовским способом – “на горке”. Насыпается тонкий слой песка :Потом, соблюдая пропорции, насыпается слой цемента:Потом опять песок и снова цемент. Лучше это делать на стальном листе или бетонной площадке, но у меня была под рукой только ненужная старая плёнка.

Образовавшийся “бутерброд” перебрасываем совковой лопатой на край нашей площадки, насыпая строго в одну точку. Суть в том, что так образуется горка и песчинки, скатываясь вниз, полностью обваливаются в цементе.

Полученную горку опять перкидываем на другой край площадки тем-же способом.Если песок очень сухой – этого достаточно. Вся наша смесь приобрела равномерный цвет, а значит, все песчинки обвалялись в цементе.Делаем “кратер”:Наливаем туда воду . Курим минут 15-20. За это время вода пропитает нашу смесь. Добавляем воды и аккуратно забрасываем внутрь сухие остатки.Всё – бетон готов. Забрасываем его внутрь нашей несъёмной опалубки. Да, совсем забыл. Перемычку надо армировать. У меня валялись с прошлой стройки остатки кладочной сетки:Так как сейчас блоки кладутся на клей, то они не нужны. Поэтому я их связал между собой и поместил в качестве арматуры в перемычки.

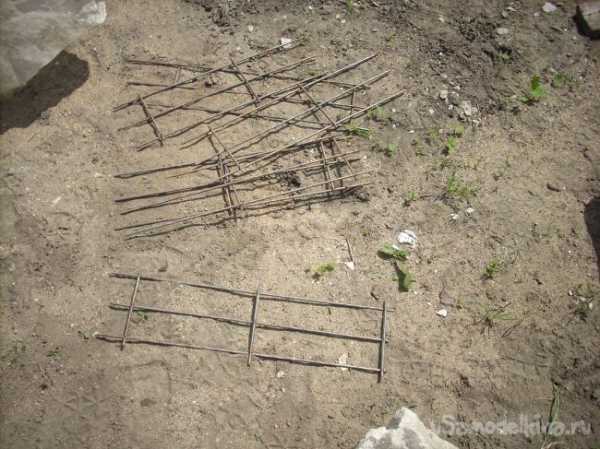

Если у вас арматуры мало, и её не хватает на несколько слоёв, то не забывайте, что бетон очень хорошо работает на сжатие, и очень плохо – на растяжение. Поэтому располагать арматурный пояс нужно к

xn—–6kcbbajywdipdcf3bggdl8bw5s.xn--p1ai

Минимальное опирание перемычек на кирпичную стену

Перед тем как осуществить монтаж перемычек на кирпичные стены, необходимо понять некоторые важные нюансы. Во-первых, что такое перегородка и обязательно ли ее вообще использовать в строительстве?

Перемычкой считается элемент конструкции, который ложится над дверными и оконными проемами и несет нагрузку кирпичных стен. Если давление действует на кладку над проемами, то следует использовать железобетонные перегородки.

Когда воздействие отсутствует или нагрузка на кирпичи вне проема, то допустимо использовать не несущие железобетонные или кирпичные конструкции, обязательное условие – применение качественного раствора и арматуры между рядами кирпичей.

Перемычка

Удобно использовать железобетонные перемычки

Каким же образом правильно подобрать перемычки для кирпичных стен, для каких целей следует их использовать? Все перегородки выполняют следующие функции:

• являются основной частью проема;
• усиливают конструкцию перекрытий: если верхнюю часть проемов не укреплять, тогда стена обрушится, так как не сможет удерживать нагрузку;
• создают основание для дальнейшей укладки рядов.

Для перемычек применяют материалы с высокими прочностными показателями, часто их изготавливают из аналогичного сырья, что и уличная стена, но иногда сырье заготовок отличается по всем имеющимся показателям.

Независимо от типа материала перегородка должна максимально усиливать проем, а также перераспределять силу тяжести над собой. Перед тем, как подобрать необходимые перемычки для кирпичных стен, следует рассмотреть виды.

Их изготавливают из 4 основных материалов:

• кирпич;
• железобетон;
• металл;
• деревянные балки.

Если требуется расширить размеры проема, то следует позаботиться о верном расположении перегородки над ним. Расширить высоту вверх не получится, только если убирать ряды снизу. При изменении проема по ширине нужно удлинить балки укрепления, учитывая показатель минимального опирания перемычек на кирпичную стену.

Перегородка из кирпича

При сборке кирпичной перемычки используют подпорки из труб

Опалубка будет удерживаться непосредственно на кладке, при ее демонтаже выступающие камни стесывают. Если ширина проема больше 1,5 м, то короб ложится на деревянные кружала, установленные на ребро. Помимо деревянной конструкции опалубки, также используют опоры из труб, такую конструкцию достаточно легко собрать.

Для этого берут пару кусков трубы диаметром 5 см и закрепляют в большую диаметром 6 см, во время монтажа перегородки из кирпича конструкцию раздвигают в разные стороны, чтобы концы меньших труб входили в саму кладку. На каждый проем следует устанавливать минимум по два кружала, затем из красного кирпича делают кладку лучковых или клинчатых перегородок со швами в виде клиньев.

Сначала выкладывают опорную пяту

Кладка перегородок из кирпича: а — вид спереди, б — сечение перегородки, в —перемычка на опалубке из дерева, г —конструкция на кружалах из труб; 1 — арматура, 2 — доска, 3 —кружала из доски, 4 —кружала Огаркова.

Толщина швов должна быть сверху до 25 мм, а внизу примерно 5-7 мм. Перед тем, как выкладывать перемычки в проёме, важно возвести стены по всему периметру до их уровня. Изначально стоит выложить опорную кирпичную пяту, только после этого произвести установку самой перегородки.

Перед монтажом опорной плоскости следует подготовить необходимый шаблон, потом по изготовленной опалубке выполняют кладку поперечными рядами. Ее важно производить так, чтобы их количество по горизонтали было нечетным. Центральный ряд из кирпича считается замковым, расположен он строго в вертикальном положении.

Кладка клинчатых или лучковых перегородок осуществляется таким образом, чтобы с каждой стороны от пяты к центральному замку ряд завершался центральным кирпичом, затем проверяют правильное расположение швов с помощью веревки, ее закрепляют в местах опорных частей на кирпичной стене.

Если ширина проема больше 2 м, то запрещается проводить кладку клинчатой перемычки, так как они могут обвалиться.

Арочные перемычки

Ряды перегородки укладывают перпендикулярно направлению действующей силы

Монтаж арочных перегородок осуществляется в той же последовательности, что и клинчатых. Швы кирпичей следует располагать перпендикулярно каркасу кладки толщиной 25 мм сверху и 5 мм снизу.

Нагрузка при возведении арок действует по касательной, поэтому ряды стоит укладывать перпендикулярно направлению действующей силы, а швы кладки плотно заполняют цементом. Для увеличения надежности арок ее поверхность необходимо заштукатурить, толщина слоя должна быть не менее четверти толщины кирпича.

Правильное расположение швов проверяется при помощи веревки, а расположение рядов – по шаблону. Собирать деревянный короб для арок следует так, чтобы после укладки всех кирпичей его можно было легко ослабить, опустить и разобрать. Под кружала устанавливают клинья, с помощью которых опалубка поднимается или опускается.

После монтажа арки из кирпича ее необходимо выдержать в опалубке. Точное время застывания раствора зависит от марки цемента.

Железобетонные перемычки

Готовые перемычки сэкономят время

Монтаж перегородок из железобетона предназначен для усиления проема в несущей стене. Предварительно следует произвести расчет, а уже по нему осуществляют подбор перемычки в кирпичных стенах. Часто строители не закупают готовые изделия, а делают заготовку на месте, так как стоимость собранного товара намного выше, чем изготовленного в домашних условиях.

Устанавливают опалубку из досок, прокладывают в нее арматуру и заполняют готовым бетонным раствором. Устройство перемычки в кирпичных стенах чаще всего зависит от самого изделия, геометрии проема и давления на стены. Если нет ни времени, ни возможности изготовить деталь самостоятельно, то устанавливают готовые перегородки. Подробнее о видах перемычек смотрите в этом видео:

Для надежного их удерживания требуется дополнительно проложить арматурный пояс только на границе соприкосновения железобетона и несущей стены.

При монтаже железобетонных конструкций важно соблюдать рекомендованные правила их установки. Как подобрать подходящие перемычки для кирпичных стен? Они должны полностью охватывать весь проем, а также минимально опираться по 25 см на каждый край.

Чаще всего применяют в строительстве стандартные прямые заготовки, но при желании выполнить перемычку можно любой формы, стоит лишь предварительно изготовить шаблон. Гораздо надежнее будет использование железобетонной полукруглой разновидности вместо клинчатой кирпичной, ее также можно применять на проемах шириной больше 2 м.

Металлическая

Перед выбором балки сделайте расчеты на прогиб

Для усиления отверстий в несущей стене применяют металлические элементы. Перегородки выполнены из железного уголка, материал которого имеет высокую прочность и способен справиться с большим давлением на поверхность.

Как верно подобрать перемычки для кирпичных стен? Перед тем, как подбирать металлические углы, следует выполнить расчет для предотвращения прогиба перегородки выше установленных норм, затем требуется определить прочность выбранных железных элементов.

Для монтажа железного профиля в проем подгоняют деталь под швы между кирпичами кладки, края нет необходимости укреплять дополнительно стыковочной арматурой. Подробнее о том, как изготовить перемычку, смотрите в этом видео:

Чтобы уголок прочно удерживался и справлялся с нагрузкой, его важно положить минимум по 15 см на каждую сторону.

Сборные железные перегородки применяются для всех видов сооружений. Расчет усиления проводить перед монтажом не требуется.

Перекрытия из дерева

Деревянные перемычки недолговечны, но дешевы

Такие конструкции очень часто используются в строительстве частных домов из кирпича.

К недостаткам деревянных изделий относят: малую долговечность, неспособность справляться с высокой нагрузкой, гниение материала.

Единственным плюсом можно считать невысокую стоимость готового изделия.

Минимальное опирание перемычек из дерева на стены должно быть не меньше 15 см с каждой стороны. Установка перегородок из данного материала в настоящее время осуществляется только в каркасных домах.

Статьи по теме:

moyastena.ru

Устройство перемычек над проемами – Всё о кирпиче

Подбор перемычек в кирпичных стенах

Перед тем как осуществить монтаж перемычек на кирпичные стены, необходимо понять некоторые важные нюансы. Во-первых, что такое перегородка и обязательно ли ее вообще использовать в строительстве?

Перемычкой считается элемент конструкции, который ложится над дверными и оконными проемами и несет нагрузку кирпичных стен. Если давление действует на кладку над проемами, то следует использовать железобетонные перегородки.

Когда воздействие отсутствует или нагрузка на кирпичи вне проема, то допустимо использовать не несущие железобетонные или кирпичные конструкции, обязательное условие – применение качественного раствора и арматуры между рядами кирпичей.

Удобно использовать железобетонные перемычки

Каким же образом правильно подобрать перемычки для кирпичных стен, для каких целей следует их использовать? Все перегородки выполняют следующие функции:

• являются основной частью проема;
• усиливают конструкцию перекрытий: если верхнюю часть проемов не укреплять, тогда стена обрушится, так как не сможет удерживать нагрузку;
• создают основание для дальнейшей укладки рядов.

Для перемычек применяют материалы с высокими прочностными показателями, часто их изготавливают из аналогичного сырья, что и уличная стена, но иногда сырье заготовок отличается по всем имеющимся показателям.

Независимо от типа материала перегородка должна максимально усиливать проем, а также перераспределять силу тяжести над собой. Перед тем, как подобрать необходимые перемычки для кирпичных стен, следует рассмотреть виды.

Их изготавливают из 4 основных материалов:

Если требуется расширить размеры проема, то следует позаботиться о верном расположении перегородки над ним. Расширить высоту вверх не получится, только если убирать ряды снизу. При изменении проема по ширине нужно удлинить балки укрепления, учитывая показатель минимального опирания перемычек на кирпичную стену.

Перегородка из кирпича

При сборке кирпичной перемычки используют подпорки из труб

Опалубка будет удерживаться непосредственно на кладке, при ее демонтаже выступающие камни стесывают. Если ширина проема больше 1,5 м, то короб ложится на деревянные кружала, установленные на ребро. Помимо деревянной конструкции опалубки, также используют опоры из труб, такую конструкцию достаточно легко собрать.

Для этого берут пару кусков трубы диаметром 5 см и закрепляют в большую диаметром 6 см, во время монтажа перегородки из кирпича конструкцию раздвигают в разные стороны, чтобы концы меньших труб входили в саму кладку. На каждый проем следует устанавливать минимум по два кружала, затем из красного кирпича делают кладку лучковых или клинчатых перегородок со швами в виде клиньев.

Сначала выкладывают опорную пяту

Кладка перегородок из кирпича: а — вид спереди, б — сечение перегородки, в —перемычка на опалубке из дерева, г —конструкция на кружалах из труб; 1 — арматура, 2 — доска, 3 —кружала из доски, 4 —кружала Огаркова.

Толщина швов должна быть сверху до 25 мм, а внизу примерно 5-7 мм. Перед тем, как выкладывать перемычки в проёме, важно возвести стены по всему периметру до их уровня. Изначально стоит выложить опорную кирпичную пяту, только после этого произвести установку самой перегородки.

Перед монтажом опорной плоскости следует подготовить необходимый шаблон, потом по изготовленной опалубке выполняют кладку поперечными рядами. Ее важно производить так, чтобы их количество по горизонтали было нечетным. Центральный ряд из кирпича считается замковым, расположен он строго в вертикальном положении.

Кладка клинчатых или лучковых перегородок осуществляется таким образом, чтобы с каждой стороны от пяты к центральному замку ряд завершался центральным кирпичом, затем проверяют правильное расположение швов с помощью веревки, ее закрепляют в местах опорных частей на кирпичной стене.

Если ширина проема больше 2 м, то запрещается проводить кладку клинчатой перемычки, так как они могут обвалиться.

Арочные перемычки

Ряды перегородки укладывают перпендикулярно направлению действующей силы

Монтаж арочных перегородок осуществляется в той же последовательности, что и клинчатых. Швы кирпичей следует располагать перпендикулярно каркасу кладки толщиной 25 мм сверху и 5 мм снизу.

Нагрузка при возведении арок действует по касательной, поэтому ряды стоит укладывать перпендикулярно направлению действующей силы, а швы кладки плотно заполняют цементом. Для увеличения надежности арок ее поверхность необходимо заштукатурить, толщина слоя должна быть не менее четверти толщины кирпича.

Правильное расположение швов проверяется при помощи веревки, а расположение рядов – по шаблону. Собирать деревянный короб для арок следует так, чтобы после укладки всех кирпичей его можно было легко ослабить, опустить и разобрать. Под кружала устанавливают клинья, с помощью которых опалубка поднимается или опускается.

После монтажа арки из кирпича ее необходимо выдержать в опалубке. Точное время застывания раствора зависит от марки цемента.

Железобетонные перемычки

Готовые перемычки сэкономят время

Монтаж перегородок из железобетона предназначен для усиления проема в несущей стене. Предварительно следует произвести расчет, а уже по нему осуществляют подбор перемычки в кирпичных стенах. Часто строители не закупают готовые изделия, а делают заготовку на месте, так как стоимость собранного товара намного выше, чем изготовленного в домашних условиях.

Устанавливают опалубку из досок, прокладывают в нее арматуру и заполняют готовым бетонным раствором. Устройство перемычки в кирпичных стенах чаще всего зависит от самого изделия, геометрии проема и давления на стены. Если нет ни времени, ни возможности изготовить деталь самостоятельно, то устанавливают готовые перегородки. Подробнее о видах перемычек смотрите в этом видео:

Для надежного их удерживания требуется дополнительно проложить арматурный пояс только на границе соприкосновения железобетона и несущей стены.

При монтаже железобетонных конструкций важно соблюдать рекомендованные правила их установки. Как подобрать подходящие перемычки для кирпичных стен? Они должны полностью охватывать весь проем, а также минимально опираться по 25 см на каждый край.

Чаще всего применяют в строительстве стандартные прямые заготовки, но при желании выполнить перемычку можно любой формы, стоит лишь предварительно изготовить шаблон. Гораздо надежнее будет использование железобетонной полукруглой разновидности вместо клинчатой кирпичной, ее также можно применять на проемах шириной больше 2 м.

Металлическая

Перед выбором балки сделайте расчеты на прогиб

Для усиления отверстий в несущей стене применяют металлические элементы. Перегородки выполнены из железного уголка, материал которого имеет высокую прочность и способен справиться с большим давлением на поверхность.

Как верно подобрать перемычки для кирпичных стен? Перед тем, как подбирать металлические углы, следует выполнить расчет для предотвращения прогиба перегородки выше установленных норм, затем требуется определить прочность выбранных железных элементов.

Для монтажа железного профиля в проем подгоняют деталь под швы между кирпичами кладки, края нет необходимости укреплять дополнительно стыковочной арматурой. Подробнее о том, как изготовить перемычку, смотрите в этом видео:

Чтобы уголок прочно удерживался и справлялся с нагрузкой, его важно положить минимум по 15 см на каждую сторону.

Сборные железные перегородки применяются для всех видов сооружений. Расчет усиления проводить перед монтажом не требуется.

Перекрытия из дерева

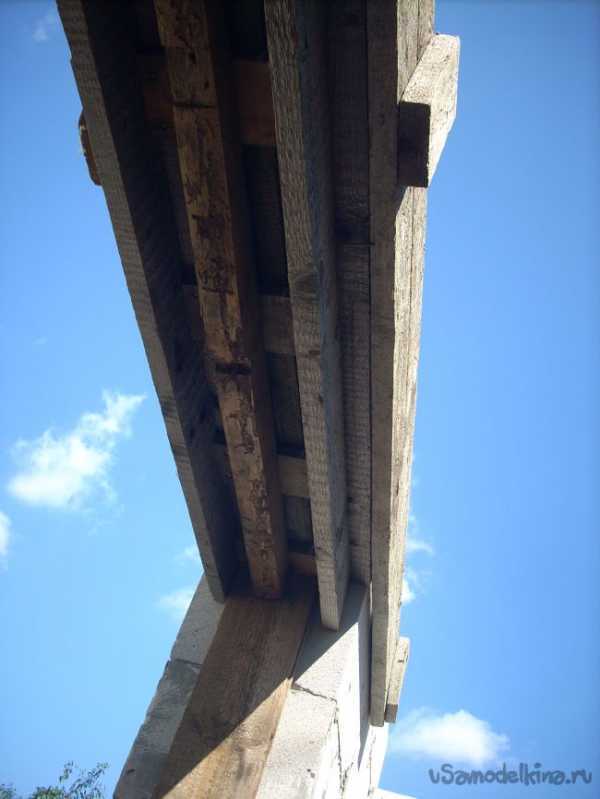

Деревянные перемычки недолговечны, но дешевы

Такие конструкции очень часто используются в строительстве частных домов из кирпича.

К недостаткам деревянных изделий относят: малую долговечность, неспособность справляться с высокой нагрузкой, гниение материала.

Единственным плюсом можно считать невысокую стоимость готового изделия.

Минимальное опирание перемычек из дерева на стены должно быть не меньше 15 см с каждой стороны. Установка перегородок из данного материала в настоящее время осуществляется только в каркасных домах.

Что такое перегородка

Устройство перегородок из кирпича

Монтаж каркасных перегородок

Перекрытие перемычками оконных и дверных проёмов. Перекрытие проёмов железобетонными, стальными, кирпичными рядовыми перемычками. Перекрытие проёмов кирпичными клинчатыми, лучковыми и арочными перемычками.

Конструкции из керамических камней должны соответствовать требованиям СНиП II-22-81(1995) “Каменные и армокаменные конструкции”, СНиП 2.03.01-84, СНиП III-17-78 “Каменные конструкции”, а также СНиП 23-02-2003 “Тепловая защита зданий”.

При выполнении кладочных работ руководствуются СНиП III-B.4 “Техника безопасности в строительстве”.

1. Перекрытие перемычками оконных и дверных проёмов.

Часть стены, перекрывающая оконный или дверной проём — называется перемычкой .

Если тяжесть от перекрытий передается на стену над проёмом — применяют несущие сборные железобетонные перемычки .

При отсутствии такой нагрузки для перекрытия проёмов шириной менее 2 м применяют ж/б ненесущие (самонесущие) или рядовые кирпичные перемычки. в виде кладки на растворах повышенной прочности с арматурными стержнями, для поддержания кирпичей нижнего ряда кладки над проёмом.

Перекрытие оконных проёмовнесущими и самонесущими или рядовыми перемычками показано на рис.1.

Вместо рядовых иногда делают клинчатые перемычки. которые служат в то же время архитектурными деталями фасада. С этой целью при пролётах до 3,5…4 м часто возводят арочные перемычки .

Кладку арочного типа используют также для устройства перекрытий в зданиях, такие перекрытия называют сводчатыми (сводами).

Перемычки бывают рядовые железобетонные, балочные (стальные), клинчатые и арочные .

Арочные и клинчатые перемычки выполняют из кирпича, кладку их ведут по опалубке. Наиболее эффективны рядовые перемычки. выполненные из сборных железобетонных элементов — брусков и плит .

Для перекрытия проёмовв каменных стенах применяют в основном брусковые и плитные железобетонные перемычки. А также рядовые, клинчатые и арочные перемычки. выполняемые из неармированной каменной кладки .

Варианты устройстварядовых железобетонных, балочных, клинчатых и арочных перемычекв кирпичных стенах показаны на рис.2.

Узлы установки элементов плитных и брусковых железобетонные перемычек в проёме со смещением под оконный или дверной блок показаны на рис.4.

По выполняемой работе в кладке перемычки подразделяют на несущие и ненесущие :

1. Несущие перемычки. помимо массы расположенных над ними участков кладки, несут нагрузку от перекрытий. опирающихся на эти участки кладки.
2. Самонесущие (ненесущие) перемычки несут нагрузку только от собственного веса и участков кладки, расположенных над ними.

По толщине стеныжелезобетонные перемычкинабирают обычно из нескольких элементов, ширина которых кратна размерам кирпичной кладки :

• в самонесущих стенах — только из брусковых перемычек ;
• а в несущих стенах — из брусковых и одной- двух балочных перемычек. воспринимающих нагрузку от перекрытий.

Фасадную перемычку (один брус) смещают на один кирпичный ряд вниз для образования четверти под крепление оконного блока или используютперемычки фасадного типа марки ПФ (перемычки фасадные).

Для перекрытия проёмовв каменных стенах применяют в основном брусковые и плитные железобетонные перемычки. а также рядовые, клинчатые и арочные перемычки. выполняемые из неармированной каменной кладки. Оконные, дверные и другие проёмы в кладке из кирпича и камней правильной формы перекрываютперемычками различной конструкции .

Варианты установки элементов перемычек в проёмах несущих и самонесущих стен показаны на рис.3.

ПРИМЕЧАНИЕ: Если для перекрытия проёма стенынельзя подобратьперемычкунужной ширины. то перемычку выполняют из двух или трёх элементов. в том числе и разнотипных (см.рис.4).

При подборе длины перемычки нужно учитывать, что их опирание на кладку стен должно быть:

• в несущих стенах — не менее 250 мм (усиленные перемычки укладывают со стороны опирания перекрытия ),
• в самонесущих — не менее 120 мм .

Под опорной частью перемычек на кирпичной кладке следует предусматриватьслой раствора толщиной не более 15 мм. что должно быть указано в проекте на строительство дома.

2. Перекрытие проёмов железобетонными перемычками.

Брусковые перемычкиприменяют для перекрытияпроёмов в несущих стенах. воспринимающих нагрузки от перекрытий, плитные — в самонесущих стенах. воспринимающих нагрузки только стены, на которую плиты не опираются .

Узел установкиперемычки в проёме под оконный блок показан на рис.5.

Узел установкиперемычки в проёме под дверной блок показан на рис.6.

Сборные железобетонные перемычкиустанавливаютв стенах и заделываютв простенкина глубину :

• для стен — не менее 250 мм ;
• для перегородок — не менее 200 мм или арматуру диаметром 5-6 ммс запуском300 мм .

Сборные железобетонные перемычкиустанавливают в стенах в процессе кладки .

В соответствии с проектом строительства дома, в необходимых случаях. швы кладки под опорами перемычек для повышения прочности армируют сетками .

Рядовые перемычки представляют собой расположенные над проёмами и выкладываемые на опалубке участки на растворе повышенной прочности марки не ниже М-25 .

3. Перекрытие проёмов стальными перемычками.

Стальные перемычки представляют собой прокатные равнополочные или неравнополочные уголки. которые опирают на кладку не менее чем 250 мм с каждой стороны.

Вариант устройстваперемычки из стальных уголков в проёме из кирпичных стен показан на рис.7.

Выступающий уголок перемычкиснизу и сбоку защищают оштукатуриванием по сетке или облицовкой.

В рядовых перемычках во избежание выпадения кирпичей или камней из нижнего ряда под ними укладывают слой раствора толщиной 2,0…3,0 см и арматуру — не менее одного стержня сечением 0,2 см 2на каждые13 смтолщины стены .

4. Перекрытие проёмов кирпичными рядовыми перемычками.

Рядовые кирпичные перемычкивыкладывают из отборного целого кирпича с соблюдением горизонтальности рядов и правил перевязки обычной кладки.

Высотарядовой перемычки 4…6 рядов кладки. длина на 50 см больше ширины проёма. Для кладкиперемычки применяют раствор не ниже М-25 .

ВНИМАНИЕ!Участки стен между перемычками при простенках шириной менее 1 м следует выкладывать на том же растворе. что и перемычки .

В рядовых перемычках во избежание выпадения кирпичей или камней из нижнего ряда кладки под ним в слой раствора толщиной 20…30 ммустанавливают арматуру в виде одного стержня сечением не менее 20 мм 2на каждые130 ммтолщины стены и арматуру диаметром 5…6 ммс запуском за грань проёма не менее 300 мм. обычно из расчёта по одному стержню на каждые полкирпича толщины стены. но не менее трёх стержней на перемычку, если по проекту не требуется более сильное армирование.

ВНИМАНИЕ!Концы круглых стержнейпропускают за грани проёма не менее 250 мм (они должны заканчиваться крюком ), т.е. их анкеруют в кладке. Концы стержней из арматуры периодического профиляанкеровать НЕ ТРЕБУЕТСЯ .

Для проёмов шириной не более 2 м (в свету) и отсутствии сосредоточенных нагрузок от балок допускается устройстворядовых перемычек. Рядовые перемычкивыкладывают с соблюдением горизонтальности рядов и правил перевязки, установленных для обычной кладки.

При ширине проёмов до 1,5 м. при условии, что высотаперемычки до низа балок или плит перекрытиясоставляет не менее 7 рядов кирпичной кладки. устройствометаллических или железобетонных брусчатых перемычек НЕ ОБЯЗАТЕЛЬНО. В этом случае допускается устраиватьармокирпичные перемычки .

Вариант устройстваармокирпичной перемычки в проёме шириной до 1,5 м для кирпичных стен показан на рис.8.

Перемычкивыкладывают с применением опалубки из досок толщиной 40…50 мм. По ней расстилают раствор толщиной 2…3 см. в которой затем втапливаютарматурные стержни. укладываемые под нижний ряд кирпичарядовой перемычки .

Концы опалубки опираются на кирпичи, выпущенные из кладки. После снятия опалубки их срубают. Иногда концы опалубки вставляют в борозды на откосах проёмов, которые закладывают после снятия опалубки. При устройстве опалубкив проемах шириной более 1,5 м — под опалубку в середине подставляют стойку или опалубку опирают на деревянные кружала (доски, поставленные на ребро).

При кладкелюбых перемычек все продольные и поперечные швы обязательно целиком заполняют раствором. так как такая кладка работает не только на сжатие, но и на изгиб. При слабом заполнении растворомвертикальных швов под влиянием нагрузок сначала происходит разрушениеотдельных кирпичей, а затем разрушение кладки .

5. Перекрытие проёмов кирпичными клинчатыми и лучковыми перемычками.

Клинчатые и лучковые перемычкивыкладывают из обыкновенного глиняного кирпича с клинообразными швами. уложенными на ребро. Толщина этих швов должна быть внизу не менее 5 мм. вверху — не более 25 мм .

Схемы устройствакирпичных клинчатых (рис.9) и лучковых (рис.10) перемычек показаны на рисунках ниже .

До начала кладки перемычкивозводят стену до уровня перемычки. выкладывая одновременно опорную её часть (пяту ) из подтёсанного кирпича. При этом шаблоном определяют направлениеопорной плоскости — пяты (рис.9 поз.2 и рис.10 поз.2), т.е. угол её отклонения от вертикали .

Кладку ведутпоперечными рядами по опалубке. удерживаемой кружалами .

На опалубке размечают ряды кладки с таким расчётом, чтобы число их было нечётным. учитывая при этом толщину шва .

Ряды кладки в данном случае считают не по вертикали, а по горизонтали .

Центральный нечётный ряд кирпича называют замковым (рис.9 поз.1 и рис.10 поз.1). Он должен находиться в центре перемычки в вертикальном положении.

Кладку выполняют по опалубке с кружалами одновременно с двух сторон к середине. Число рядов должно быть нечётным. чтобы можно было заклинить (замкнуть) перемычку нечётным кирпичом. Правильность направления швовпроверяют шнуром, укреплённым в точке пересечения сопрягающихся линий опорных частей (пят).

Пролёты неармированных каменных перемычек при марке кирпича или камняМ-75 и вышене должны превышать значений. указанных в таблице 1.

Таблица 1: Максимальные пролёты перемычек.

Под конструктивной высотой перемычки понимается:

• для рядовой перемычки — высота пояса кладки на растворе повышенной прочности;
• для клинчатой и арочной перемычек — должна быть не менее 4-х рядов кирпича;
• для перемычек из камней — не менее 3-х рядов камня.

Сроки выдерживания на опалубкеперемычек из неармированной кладки должны быть не менее приведенных в таблице 3.

Таблица 3: Минимальная продолжительность выдерживания перемычек на опалубке.

Температура наружного воздуха, в градусах (°C)

Все про перемычки для стен из пеноблоков

Проектируя дом, не забудьте сделать проемы для дверей и окон. А при проектировании учитывайте требования СНиП II-22-81 (1995) о каменных и армокаменных конструкциях. Этот нормативный документ описывает, в том числе, и требования к перемычкам над дверными или оконными проемами. В этой статье рассмотрим, как правильно сделать балки перемычек и возможные варианты используемых конструкций.

А зачем они нужны?

Стены дома нужны не только для ограждения жилого пространства от внешней среды или разграничения помещений внутри дома. С инженерной точки зрения, вертикальные ограждающие конструкции подразделяются на:

1. Несущие. Воспринимающие помимо нагрузки собственного веса, веса стен всех вышележащих этажей, ветровую нагрузку (если это наружные ограждения) а также нагрузку от перекрытий, покрытий и прочих конструктивных элементов, опирающихся на них.
2. Самонесущие. На них ложится нагрузка только собственного веса и веса всех стен на этажах, расположенных выше над ними. В случае если они являются наружными, то еще ветровая нагрузка.
3. Перегородки. Внутренние межкомнатные, нагружены только собственным весом.

Отверстия, сделанные в кладке стены, ослабляют ее несущую способность. Указанный выше регламентирующий документ говорит о том, что для распределения нагрузки проемы должны быть перекрыты перемычками, несущая способность которых рассчитывается с учетом того, в каком типе конструкции выполнены.

Какие бывают перемычки

Для устройства перемычки можно использовать готовые изделия или сделать ее прямо на объекте. Готовые перемычки для стен из пеноблоков можно использовать следующие:

1. Армированные из газобетона. Монолитное изделие из автоклавного газобетона с арматурой внутри. Балки рассчитаны на продолжительную деформационную нагрузку. Для армирования применяют стальную арматуру, сечением от 5 до 10 мм. Арматура сварена в пространственный каркас и покрыта антикоррозийным составом.

Балки бывают различного сечения – от 150х200 мм до 375х400 мм и длиной до 6 метров. Перемычки из пеноблока с армированием могут применятьсяв несущих и самонесущих стенах. Опирание на стены должно быть не меньше 200 мм. Производитель рекомендует делать опору в 300 мм.

1. U-образные блоки. Блоки, имеющие U-образную форму, могут использоваться для создания балок над проемами. Представляют собой блок, имеющий в сечении вид буквы «U». Размеры блока с полостью соответствуют рядовым блокам. При кладке стены устанавливается в рядовые блоки таким образом, чтобы опирание перемычек на пеноблоки было не меньше допустимого минимума – в 250 мм. Открытая часть блока должна быть направлена вверх. Внутрь укладывается пространственный арматурный каркас на подкладках и заливается раствором. На фото показан способ монтажа U-образного блока.

Для перекрывания больших проемов или пролетов между арками в полость блока укладывается двутавровая металлическая балка. Кроме устройства балок над проемами, такие изделия применяются для создания монолитного армопояса по периметру. Устройство блока в виде несъемной опалубки из автоклавного газобетона позволяет устранить мостики холода, возникающие на железобетонных или железных балках.

1. Брусковые балки из железобетона. Перемычки брусковые для стен из пеноблоков представляют собой железобетонные изделия из бетона марки М200, армированные внутри. Для устройства проемов в фасадных ограждающих конструкциях применяются фасадные ЖБИ. При установке на наружных стенах требуют дополнительного утепления. Кроме ЖБИ изделий заводского изготовления, используются перемычки, которые могут быть отлиты с учетом требований к нагрузке в опалубке на строительной площадке.
2. Металлические балки. Для устройства перемычек можно применять металлопрокат: двутавры, тавры, уголки равнополочные или неравнополочные. Они либо заливаются в установленную в проеме опалубку бетоном, либо (тавры, уголки) на них производится кладка блоков. При использовании в наружных стенах требуют утепления.

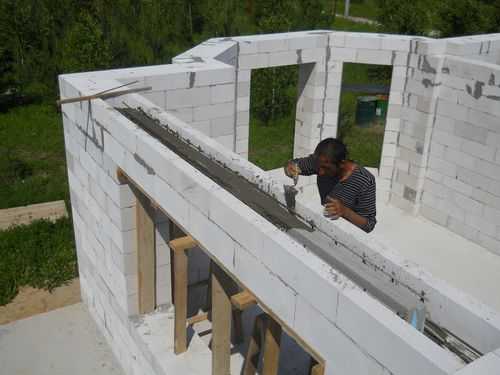

3. Отливка перемычки по месту. В установленной в проеме опалубке можно отлить с использованием арматуры перемычку. Величина забега отливаемой перемычки на стену не должна быть меньше рекомендованных размеров.
4. Проемы без перемычки. Для устройства проемов в перегородках можно не использовать балки. Для кладки блоков над проемом укладываются несколько прутов арматуры с заходом на стену в 500 мм с каждой стороны проема. Количество прутов арматуры должно быть не менее трех. Общее количество расчитывается в зависимости от толщины стены из рассчета один пруток на каждые 130 мм толщины. Концы арматуры анкеруют при кладке – загибают вверх крюком. В проеме делают опалубку, в которую заливают раствор и утапливают в него стержни. На эту арматуру устанавливаются пеноблоки, которые склеиваются между собой.
5. Деревянные. Могут использоваться деревянные балки, параметры которых рассчитываются в зависимости от нагрузки.

Особенности устройства проемов

Решение, какие перемычки для стен из пеноблоков использовать при строительстве нужно принимать в зависимости от того, какой проем необходимо перекрыть. Кроме расчетной нагрузки и глубины опирания балки на ограждающую конструкцию,необходимо учесть расстояние между двумя соседними проемами в несущих и самонесущих стенах. Если простенок между проемами получается меньше 600 мм, то в простенке нужно установить опорные столбы из стандартных железобетонных изделий или металлические. Сечение столбов подбирается в зависимости от расчётной нагрузки.

Не стоит пренебрегать устройством перемычек. Их использование предохранит стены при усадке здания, а также других нагрузках от растрескивания.

Навигация записей

Как происходит армирование пеноблоков

Источники: http://moyastena.ru/iz-kirpicha/minimalnoe-opiranie-peremychek-na-kirpichnuyu-stenu, http://www.camremont.ru/docs/3_100/1/1-3.html, http://penobloki.trubygid.ru/peremychki-dlya-sten

kirpich-sbm.ru

видео-инструкция по монтажу своими руками, особенности Baut, виды, СНиП на опирание, расчет, цена, фото

Практически любое строение имеет вход и окна, даже складские. Это мы к тому, что при всей своей полезности и функциональности окна и двери являются проблемными зонами для строителей, и не столько установленные, сколько подготовленные под них проемы.

В сплошной кирпичной стене все понятно, нагрузка распределяется равномерно, а вот в стене в которой есть проемы под окна или дверь необходимо продумывать перемычки, которые не позволят произойти обрушению выше находящихся кирпичей. Более того перемычки это не просто барьер, они должны выдерживать значительные нагрузки, ведь 1 кубический метр кирпича с раствором может весить до 2 тонн.

Не правда ли, знакомая картина!?

О перемычках и их видах

Перемычки решают проблемы смещения и разрушения.

Для начала давайте разберемся с тем, что такое перемычка. Это архитектурная деталь, которая устанавливается или наращивается на месте оконного или дверного перекрытия. Предназначение этой детали практически раскрыто – удержать слои кирпичной кладки от смещения в проем и, следовательно, всю стену от возможного разрушения.

Виды перемычек в кирпичных стенах:

• Сборные железобетонные элементы, устанавливаются при значительной нагрузке на проемы с целью возведения второго этажа, либо при применении тяжелых конструктивных решений в проекте;
• При небольшой нагрузке используются облегченные конструкции с применением металла. При этом можно использовать как арматуру, так и уголки и даже швеллер. Не отстают от требований строителей и производители, которые предлагают изделия, такие как кирпичные перемычки Baut, позволяющие провести кладку слоя кирпичей как горизонтально, так и вертикально;

Кирпичные перемычки Baut – надежное укрепление конструкции

• Отдельного рассмотрения заслуживает арочная кладка, которая является и перемычкой и элементом декорирования фасада. Техника, которая требует специальных строительных «лекал» и определенных навыков, хотя навыки приходят очень быстро, а в результате получается очень привлекательная форма, возведенная своими руками.

Железобетонные изделия в работе

На торговых площадках такого добра видимо, невидимо.

Тяжелые перемычки, это, как правило, заводские изделия, которые монтируются на месте с помощью подъемных устройств, например кранов.

В этой линейке изделий существует своя градация, имеются:

• Брусковые перемычки;
• Балочные аналоги;
• Плитные изделия с шириной более 25 см;
• Фасадные железобетонные конструкции.

Кроме того существуют изделия несущие и ненесущие. Все различие будет состоять в том, что несущие обладают большей прочностью и способны выдерживать нагрузки второго этажа, или приравненные к ним, при том, что сама стена будет несущей.

Ненесущие изделия выдерживают себя любимых и несколько кладок кирпича до крыши. Естественно, что цена ненесущих перемычек будет ниже.

Кроме этого есть общие условия по изготовлению и монтажу, приемлемые для всего ряда изделий:

• Во всех изделиях имеется сварной металлический каркас представленный арматурой и тяжелая смесь бетона;
• Монтаж перемычек на кирпичные стены осуществляется только в том случае, если подготовленные места укладки находятся на одном уровне. В этом случае на стены укладывается раствор и с помощью крана перемычки водружаются на стационарные места, после чего снова проверяется горизонтальность укладки строительным уровнем.

Изделия могут быть различной формы.

К сведению!
Если вы выставляете перемычку из нескольких элементов, они должны быть уложены в одном положении, до достижения необходимой ширины пролета.
Это связано с тем, что разные грани изделия могут по-разному реагировать на нагрузку, при возведении же серьезной несущей конструкции дальнейшее поведение балок трудно предсказать.
И еще, существуют прописанные нормы СНиП на опирание перемычек на кирпичную стену.
Это важно, так как уменьшение этих параметров может привести к катастрофическим последствиям.
Так вот на сплошную стену перегородка заходит на глубину 25 см, на кирпичную перегородку между окнами – на 20 см.

• Конечно, допускается монтаж перемычек на кирпичные стены методом наращивания конструкции самостоятельно, на месте. В этом случае вам понадобится опалубка, которая представляет собой короб. При этом нижняя часть, или дно, полностью повторяет площадь проема, она прибивается к боковым частям, которые заходят на 20-25 см в конструкцию стены или перемычки (вспоминаем рекомендации СНиП).
  Сбоку конструкцию можно ограничить элементами кирпичной кладки. Для более четкого прилегания доски к стене, на слое подвязки в стене монтируются кирпичи так, чтобы с лицевой и внутренней стороны кирпич на половину выступать из общего ансамбля.
  То же делается и на следующей стене. При этом опалубка имеет естественные выступы для установки, доска будет стоять ровно, сверху набиваются планки, для того чтобы цементом не повело конструкцию, а снизу выставляются кирпичи, для удержания дна короба.
  В сам короб закладывается металлическая конструкция и заливается цементным раствором. Для более крепкой сцепки прутья арматуры можно завести в стыковочный слой раствора, бокового ограничителя (то есть, между кирпичами).
  И еще одна деталь. После того, как доморощенная балка выстоится боковые кирпичи можно аккуратно срезать болгаркой, а можно использовать для подвязки элементов декора окна.

Металл для поддержки

Швеллер прекрасно справится со своей задачей.

Очень часто, особенно при возведении одноэтажных строений, либо небольших дачных домиков, необходимость в тяжелых, железобетонных конструкциях отпадает. В этом случае подбор перемычек в кирпичных стенах осуществляется среди готовых металлических изделий.

В ход могут пойти и просто прутья арматуры, и металлический уголок, и швеллер, даже простые полосы металла неплохо справятся с этой задачей. Существует еще одно преимущество металлических подпорок – они очень быстро монтируются.

Но существует одно но. Необходимо провести расчет перемычки для кирпичных стен. Так как возможно со временем прогиб конструкции, что в свою очередь может заклинить или вообще разрушить установленное окно.

По уже не раз упомянутым СНиП, существуют достаточно жесткие критерии изгибов материала, которые допускаются. Металлические опоры должны прогибаться не более чем на 1/200 своей длины.

Совет!
Для проведения расчетов подбора материала в каждом конкретном случае существует методика, достаточно последовательно описанная во все тех же СНиП, ориентируйтесь на них, вы сможете провести расчет на возможности материала.

И о кирпиче

Кладка клинчатая.

Не обязательно прибегать к установке железобетонных и металлических перемычек. Особенно это касается одноэтажных, небольших строений, дачных домиков и тому подобных строений.

Можно сотворить перемычку и с помощью обычного кирпича, при этом не имеет особого значения, какой кирпич вы используете для возведения стен. Это может быть и строительный кирпич и двойной силикатный кирпич М 150, перемычка будет сделана из того же, но одинарного кирпича.

Инструкция возведения предполагает следующие этапы:

• Возведение опалубки. В данном случае допускается упрощенная опалубка. Неплохо зарекомендовала себя конструкция, состоящая из двух видов труб разного диаметра.

Технология достаточно проста. В кладке оставляют борозды под трубы диаметра 48 мм. Сами же опоры это трубы диаметром 60 мм, в них вставляются обрезки трубы в 48 мм, при установке труба 60 подбирается под периметр окна, а отрезки 48 мм разводятся и заходят в подготовленные пазы в кладке.

Далее устанавливаются доски, на которых и будет возводиться вся конструкция, при этом верхняя часть доски выходит на один уровень с кирпичной кладкой.

Для нешироких дачных стен, можно выставить на столбики кирпичей, в оконном проеме, деревянную доску и осуществлять кладку кирпичей на ней;

• Далее осуществляется непосредственно кладка, в которой присутствуют некоторые технические нюансы достойные описания. Хотя для работ применяется обычный глиняный кирпич, но его кладка будет несколько отличаться от обычной кладки кирпича.
  Есть две техники названные клинчатой и лучковой. Они очень похожи между собой по укладке, но в первом случае кладка напоминает по внешнему виду клин между двумя параллельными линиями, во втором случае этот клин расположен между дугами, что внешне смотрится более интересно.
  В обоих случаях кирпич заводится с двух сторон от пятки к клину, количество кирпичей в конструкции нечетное.

Фото лучкового вида кладки.

Интересно знать!
При строительстве такого перекрытия в местах стыковок с конструкцией стены формируют так называемые пятки, это опоры для кирпича с подрезанным краем.
Сами кирпичи, от пятки до замка, устанавливаются с увеличением слоя раствора от 5 мм в нижней части до 25 мм в верхней, с обязательным плотным заполнением швов.
Замок — это тот же кирпич, который выставляется строго вертикально и является запирающим для двух дуг конструкции.

Клинчатый тип вживую.

И еще!
Место замка определяется строго в середине набираемой перемычки с помощью обычного отвеса.
Для проемов более 2 метров, данный тип кладки не допускается.

Отдельно об арках

Арка возводится на болванке.

Арки – это поэзия кирпичных стен.

Здесь, технологии чем-то похожи на укладку уже описанных клинчатой и лучковой методик, но есть особенности:

• В данном случае сама опора делается в виде арки с необходимым радиусом кривизны. С этой целью можно использовать дерево, соорудив из него такой каркас, который прекрасно создаст изгиб необходимого радиуса кривизны. Единственное на что следует обратить внимание, это на то, чтобы тяжелый кирпич не подмял, и не деформировал дерево, а для этого сооружается усиление, в виде дополнительных ребер жесткости ;
• Укладка начинается с ровной горизонтальной поверхности стены с производством швов, позволяющих вести всю конструкцию арки с некоторым углом разворота, при этом нагрузка будет распределяться достаточно равномерно;
• Каждый кирпич должен устанавливаться на свое место с проверкой уровня укладки угольником и уже описанной толщиной швов;
• Запирательный кирпич устанавливается строго вертикально, замыкая всю конструкцию, также замком.

Для полной наглядности.

Обратите внимание!
При снятии опалубки кирпичи несколько опускаются вниз, и особенностью конструкции является то, что она при этом заклинивает сама себя.

В заключение

При проведении расчетов на перемычки вводится большое количество коэффициентов, расчетных величин на прочность, изгиб, инерцию и прочее. Мы умышленно не стали прибегать к загрузке материала сложными вычислениями, тем более что по вашему желанию, вам их проведет любой строитель. Видео в этой статье подготовило обобщающую информацию по затронутой теме.

klademkirpich.ru
