Монтаж рекуператора

Здесь Вы можете посмотреть короткий и наглядный видеоролик по монтажу рекуператора, далее в статье Вы найдете пояснения и уточнения по монтажу, технологии и оборудованию.


Монтаж рекуператора начинается с определения наиболее оптимального места размещения. При этом необходимо учесть много факторов, начиная от эффективности работы, заканчивая эстетическими пожеланиями. Попробуем сформулировать наиболее важные аспекты выбора места. Рекуператор воздуха должен быть установлен как можно выше от полаи, при возможности, над радиатором отопления (или чуть дальше от него) – здесь воздух в комнате наиболее горячий что способствует наибольшему прогреву рекуператора, следовательно, наибольшую энергию он отдаст входящему воздуху. Также не нужно смещать рекуператор к углу комнаты: это будет препятствовать равномерному распределению свежего воздуха из рекуператора. При выборе места монтажа рекуператора следует учитывать возможность доступа к его наружной крышке (решетке) со стороны улицы. Часто «лазить» туда не придется, обслуживание рекуператора производится со стороны комнаты, но его нужно поставить, затем раз в несколько лет осматривать на повреждения или на засорения. Таким образом, если ваша квартира находится выше 2-го этажа и нет желания приглашать альпиниста для столь простой задачи, есть решение: располагаем рекуператор вверху над окном или в стороне от верхней части окна, в зоне доступа через открытое окно. Если не получилось определиться с каким-либо из факторов, не переживайте – мы вам подскажем оптимальное решение и поможем его реализовать.

Место выбрано — приступаем к монтажу. Для монтажа рекуператора необходимо пробурить сквозное отверстие в наружной стене дома, в среднем диаметром от 10 до 20 см под небольшим уклоном (2-3 градуса) наружу. Процесс бурения является самым трудоемким и тяжелым. Как правило, для его выполнения требуется специальная бурильная машина с большим крутящим моментом и специальные насадки-коронки с алмазными зубьями. Вся эта система должна иметь жесткое крепление для обеспечения момента вращения и угла наклона. При бурении плотных материалов, таких как кирпич, бетон и железобетон, специальная система подает воду в зону бурения для охлаждения коронки и потом удаляет ее в специальный бак.

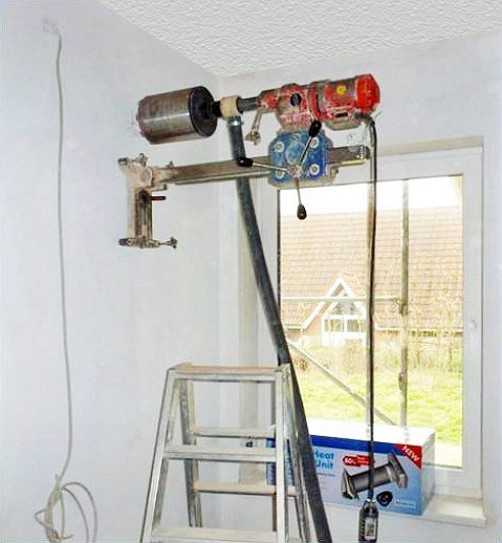

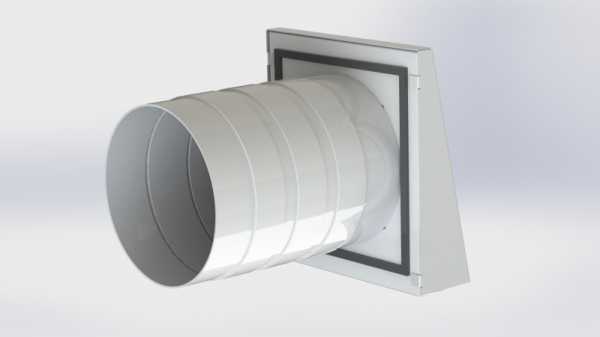

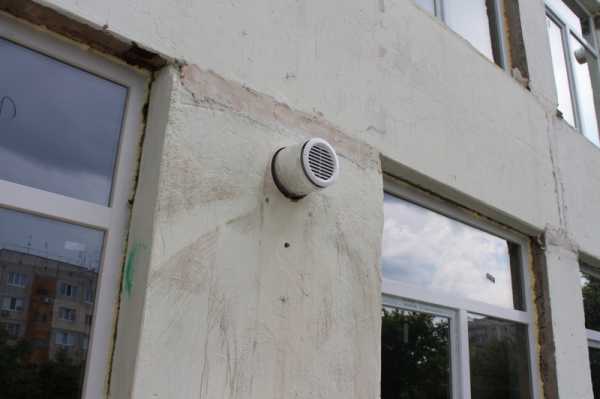

Отверстие пробурено. Начинаем установке рекуператора на место. Действуем согласно инструкции. Вставляем его в корпус с утеплителем, проверяем наличие уклона и зазоры. Герметизируем снаружи и внутри, устанавливаем наружную крышку, внутреннее наполнение и комнатную крышку, подключаем провод 220 вольт от ближайшей розетки, чем завершаем монтаж рекуператора – можно включать и программировать пульт.

Как вы уже поняли, во время монтажа рекуператора приходится решать много задач и нюансов. Многие из них требуют специальных навыков и знаний, умений и мастерства. В каменных и бетонных домах не обойтись без специального оборудования. Наша бригада монтажников имеет необходимые знания и навыки. Мы накопили большой опыт установки таких систем. Наша бригада оснащена всем необходимым и самым современным оборудованием.

Монтаж рекуператора мы рекомендуем доверить нашим профессионалам. Мы выполним монтаж точно и аккуратно, даже по чистовой отделке.

Здесь вы можете ознакомиться с нашими последними работами по монтажу.

Заказывая монтаж у нас, вы гарантированно получаете:

  • качественный монтаж без пыли и грязи даже при чистовой отделке;
  • доступную стоимость монтажа, т.к. работы производятся собственной бригадой, без привлечения сторонних организаций;
  • удобное для Вас время монтажа, мы работаем 7 дней в неделю!

vozduhvdome.su

80 фото преимущества применения и использования

Современное оборудование позволяет не только создавать нормальный микроклимат в доме или в квартире, но и обеспечивать экономию энергоресурсов. Одним из таких приспособлений является рекуператор, отличающийся простотой конструкции и высокой эффективностью при теплообмене.

Конструктивные особенности

По своей конструкции рекуператор воздуха для дома похож на систему вентилирования. Однако поступает в помещение уже подогретый воздух. Возможна работа и на охлаждение. Но в последнем случае, в отличие от кондиционера, затраты электроэнергии и заправка фреона не нужны.

Изменение температуры входящих потоков обеспечивается за счет теплообмена между теплоносителями, поскольку в устройстве предусмотрена тонкая стенка, исключающая их смешивание.

Основу рекуператора составляет теплообменник. Также в системе присутствует приточный и вытяжной вентиляторы или электронагреватель, фильтры, обратный клапан и другие приспособления. Сам теплообменник имеет двойные стенки, разделяющие два потока воздуха. Они не смешиваются.

Но при этом происходит передача тепловой энергии за счет высокой теплопроводности стенок. Причем более разогретый выходящий воздух обеспечивает более высокую температуру поступающего в помещение потока.


Принцип работы и преимущества

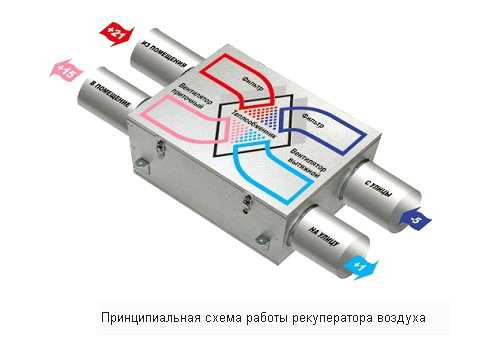

Рекуператор накапливает тепло, которое имеют выходящие воздушные потоки. Затем оно передается входящим массам. При этом сам КПД передачи достаточно высок. Свежий воздух подается уже подогретым, а поэтому снижается нагрузка на систему отопления. Схему функционирования можно рассмотреть на фото рекуператора для дома.

Конкретно в процессе работы действуют механизмы двух типов.

Во-первых, проходя через восстановительную камеру керамического типа, воздух нагревает ее с передачей до 95-97% имеющейся энергии. Как только камера нагреется до определенного уровня, происходит переход теплообменника на работу по забору снаружи новый воздушных масс.

Во-вторых, входящие струи нагреваются в восстановительной камере за счет накопленного тепла. Подогретые они и поступают в дом. А после того как рекуператор остынет, система переключается на работу в качестве вытяжки.

Достоинствами системы рекуператора являются:

  • высокая эффективность проветривания без необходимости сооружения дополнительной мощной вентиляционной системы;
  • обеспечение комфортного микроклимата;
  • экономия расхода энергоресурсов на отопление;
  • вывод из помещения загрязнений и удаление запахов;
  • поступление очищенных с использованием специальных фильтров потоков;
  • возможность самостоятельного монтажа;
  • автоматическое функционирование;
  • невысокие затраты по обслуживанию в процессе эксплуатации.


Правила расчета технических параметров

В процессе определения, какой рекуператор лучше для вашего дома, необходимо правильно рассчитать требуемую производительность и возможный КПД.

Первый показатель должен учитывать санитарную норму по вентилированию помещений. Так, при постоянном нахождении в доме людей минимальная норма поступления свежего воздуха на человека составляет 60 м3 в час. Для подсобных участков этот параметр может быть сокращен в 3 раза.

В процессе расчета производительности следует определить разность между температурой воздуха, которая должна быть в помещении, и сложившейся на улице. Этот показатель следует умножить на санитарную норму и коэффициент 0,355.

А вот получить требуемый КПД немного сложнее. Нужно произвести замеры температуры в трех точках: на улице, на выходе из помещения и входе в него. Сначала рассчитывается разность между поступающим нагретым воздухом и уличной температурой, а потом – между теплым выходящим и уличным. Для вычисления искомого параметра первый показатель делится на второй.

Разновидности агрегатов

Виды рекуператоров приточно-вытяжного действия могут иметь разнообразные конструкции. Отличаются и отдельные модели между собой по техническим параметрам. Среди популярных моделей приборов можно выделить MMotors-JSC Эко-Свежесть 01, SHUFT RHPr, Korf PR40-20, Dantex DV200 HRE.

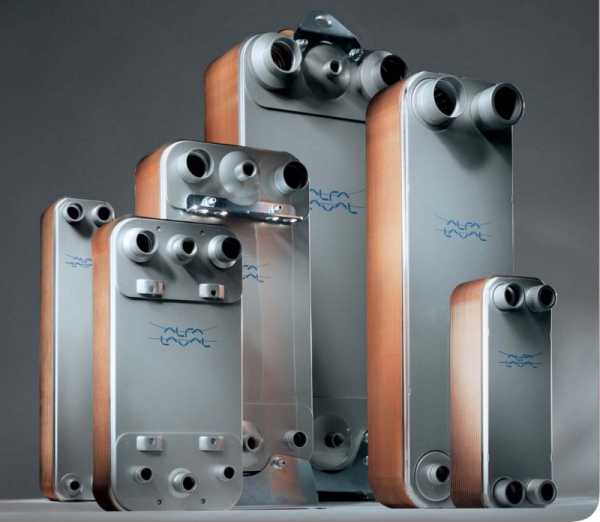

Пластинчатый

Рекуператор изготавливается в виде металлических пластин с высоким уровнем теплоемкости. Они собираются в кассеты, монтируемые в короб.

При движении воздушных потоков осуществляется их подогрев или охлаждение, исходя из режима работы. Конденсат не задерживается, а эффективно удаляется по дренажной системе.

Это наиболее производительная модификация, отличающаяся удобством в эксплуатации при демократических ценах на оборудование. В качестве недостатка можно отметить наледь, которая образуется при работе рекуператора осенью и зимой.

Роторный

Приточно-вытяжное перемещение воздушных масс обеспечивается работой лопастей, а система, участвующая в теплообмене, включает 1 или 2 ротора. Работает такой цилиндрический короб достаточно просто.

Как только начинается откачка воздуха и нагрев короба до установленного уровня, включается механизм закачивания свежих масс в помещение.

Достоинства аппарата много:

  • высокая эффективность и КПД;
  • отсутствие конденсационных образований и наледи;
  • использование изменения скорости вращения лопастей при регулировании параметров закачки;
  • исключение эффекта «сухого» воздуха.

Но при этом потребляет устройство больше электроэнергии, вращающиеся компоненты изнашиваются, а установка рекуператора может потребовать обустройство дополнительной вытяжки.

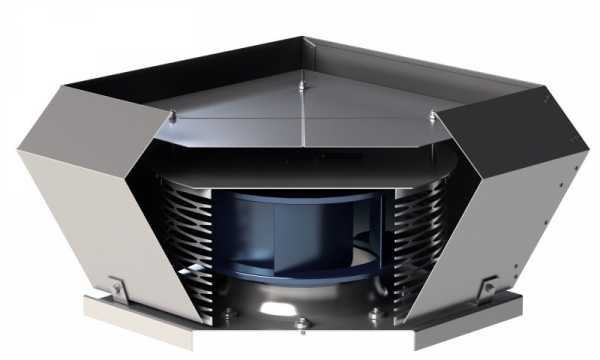

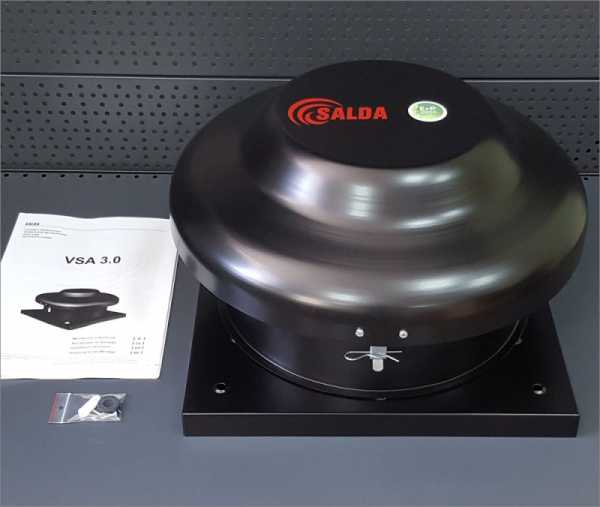

Крышный

Данная модификация по конструкции аналогична пластинчатым моделям, но размер значительно больше. Поэтому использование целесообразно только в больших по площади домах и зданиях производственного типа. Поскольку рекуператор монтируется на участке крыши, то уровень шума при работе будет минимальным.

Гликолевый

Рециркуляционный аппарат регенеративного вида представляет собой комбинацию пластинчатого и роторного. В его работе участвует водно-гликолевый состав в качестве промежуточного теплоносителя с высокими параметрами теплоемкости. Эта характеристика повышает качество работы системы.

Как сделать прибор самому

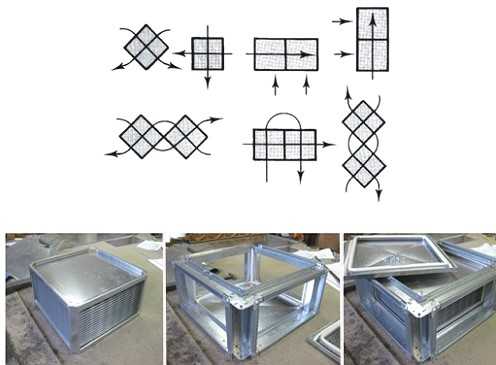

Соорудить рекуператор для дома своими руками можно из стали оцинкованного типа. Нужно подготовить 2-4 м2 листов, из которой ножовкой или болгаркой вырезать прямоугольники 200х300 мм.

По краям заготовок наклеивается изоляционный материал. Потом пластинки выкладываются друг на друга. Благодаря проклейке термоизолятора получаются зазоры около 4 мм. Стыки надо обработать герметиком.

Для крепления нужно изготовить корпус, который вместит в себе все пластины. В стенках проделывают отверстия под фланцы для крепления воздуховодов. Стыки также герметизируются. После высыхания герметика пластинчатая конструкция вставляется в короб, а внешние его стенки отделываются теплоизоляционным материалом. Собрав и установив рекуператор, вы сохраните благоприятный микроклимат в помещении.

Фото рекуператора для дома

Также рекомендуем посетить:

mojdominfo.ru

Рекуператор воздуха для квартиры: особенности выбора устройства

Среди наших соотечественников бытует мнение, что рекуператор воздуха для квартиры вещь совершенно необязательная. Действительно, как это устройство может снизить затраты на отопление в квартирах с центральным отоплением? О том, какую полезную функцию рекуператор воздуха может выполнять в обычной городской квартире и правилах его выбора читайте в этой статье.

Зачем в квартире с центральным отоплением рекуператор воздуха

Теплообменник-регенератор, или как все привыкли называть такой прибор, рекуператор – это компактная приточно-вытяжная установка, предназначенная для экономии на отоплении помещения.

Многие наши соотечественники обращают внимание именно на последние слова «экономия на отоплении», хотя в условиях современной городской квартиры теплообменник-регенератор – это прежде всего компактная приточно-вытяжная установка, которая является вспомогательным устройством для улучшения или создания вентиляции в квартире.

Благодаря популярности металлопластиковых окон и качественных герметичных дверей, которые на сегодняшний день установлены в 80% городских квартир, естественная вентиляция в таких жилищах практически не действует. Установка рекуператора в квартире с центральным отоплением делает возможным воздухообмен и обогащает воздушную смесь жилища кислородом.

Есть в монтаже теплообменника-регенератора и экономический эффект. В герметичной городской квартире отсутствует естественный приток воздуха, а как известно, без притока нет вытяжки. Для создания воздухообмена в помещениях устанавливают принудительные приточно-вытяжные вентиляционные системы. Приточный воздух, в зимний период, требует обогрева, который, как правило, создается благодаря электрическим калориферам. В летний период, для снижения температуры воздуха в жилище устанавливают кондиционеры.

Калориферы и кондиционеры – достаточно энергозатратные устройства. И если счетчики тепловой энергии у нас в стране еще не распространены, то счетчики электричества считают каждый использованный киловатт, за которые мы платим из собственного кармана. Рекуператор делает эту же работу без использования энергозатратных модулей: нагревает приточный воздух в холодное время года и охлаждает его летом. Установка только одного такого прибора позволяет полностью менять воздух в стандартной «двушке», приблизительно 1 раз за 2 часа.  Пи этом, поступающий в жилище воздух будет очищен от уличной пыли, пыльцы растений и пр.

к оглавлению ↑

Как выбрать теплообменник-регенератор

Существует три основных типа таких устройств.

  1. Пластинчатый рекуператор. Устройство этого типа представляет собой кассету из множества слоев металла с высокой теплопроводностью, собранных особым способом для получения разделенных вытяжных и приточных каналов. В этом устройстве воздушные потоки не смешиваются, но между ними происходит теплообмен. В классическом варианте исполнения такой прибор имеет достаточно компактную конструкцию и подходит для установки в просторное жилище с высокими потолками, в подпотолочном пространстве с канальным расположением воздуховодов.
  2. Роторный рекуператор. Его конструкция предполагает наличие приточно-вытяжной установки, в которой установлен вращающийся ротор из гофрированной стали. Особой компактностью такая конструкция не отличается, хотя современные модели легко вписываются в интерьер квартиры. На фото показано, как выглядит теплообменник-регенератор воздуха в интерьере небольшого жилища.
  3. Третий тип рекуператоров состоит из двух теплообменников по которым циркулирует этиленгликоль в качестве теплоносителя. Такие установки сложны в монтаже, поэтому используют их в основном на крупных объектах.

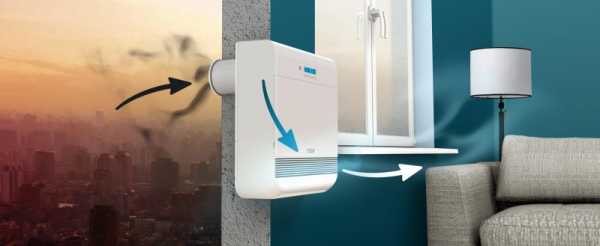

Большинство компаний производят рекуператоры, которые внешне выглядят как цилиндр. Теплообменник в таком приборе состоит из собранных в компактный пучок профилированных трубок или керамических пластин. По принципу действия, такое устройство относится к классу перекрестно-точечных.

Этот тип прибора наиболее компактный, внешне – практически незаметный и не требует особых сложностей при монтаже, кроме бурения отверстия в несущей стене. Несмотря на это, именно такой тип теплообменников-регенераторов воздуха лучше всего подходит для установки в квартиру. Для создания полноценной принудительной приточно-вытяжной вентиляционной системы, производители рекомендуют использовать два устройства, работа которых координируется при помощи беспроводной связи. Пока один прибор работает на приток, второй удаляет отработанные воздушные массы.

к оглавлению ↑

Достоинства и недостатки

Современные рекуператоры воздуха, как уже отмечалось выше – это полноценные приточно-вытяжные установки компактного размера, с мощной системой очистки воздуха G4-F7. С помощью этих устройств можно сохранить драгоценное тепло в зимний период и создать прохладу в жаркий летний день, с минимальными энергозатратами. Еще одним неоспоримым достоинством установки данного прибора в небольшое жилище является возможность создания эффективной вентиляционной системы без затрат на проектирование.

Однако, у таких приборов существует и ряд недостатков, которые могут являться определяющими при выборе приточно-вытяжной установки.

  • Достаточно высокий уровень шума. Справедливости ради стоит отметить, что немецкий производитель комнатных теплообменников Marley снизил уровень шума своих устройств благодаря инновационной системе шумоподавления и вентилятору, установленному с внешней стороны прибора.
  • Обледенение теплообменников. Эта болезнь присуща всем рекуператорам, так как конструктивные особенности прибора предполагают появление конденсата. Хотя разработчики из компании Marley заявляют, что им удалось избежать образование конденсата даже при 30-и градусном морозе, благодаря эффективному утеплению устройства.
  • Стоимость устройства. Приведем в пример приточно-вытяжные установки с воздушным теплообменником-регенератором Marley. В зависимости от модели, стоимость одного устройства без расходов на его монтаж составляет около 400 у.е.

к оглавлению ↑

Самостоятельное изготовление устройства

Изготовить рекуператор воздуха для квартиры своими руками достаточно просто. В сети и на специализированных ресурсах присутствует масса схем этого прибора. Но так, как в этой статье рассматривается для жилища в многоквартирном доме, то все самоделки оказываются слишком громоздкими и не очень привлекательными. Кроме того, эффективность самодельных приборов достаточно низкая, именно поэтому рекомендовать собирать теплообменник-регенератор своими руками мы не будем. Всем, кто интересуется подобными устройствами собственного изготовления, рекомендуем посмотреть данный видеоролик:

Прежде чем приобрести и установить в жилище воздушный теплообменник-регенератор, обратитесь к профессионалам за консультацией по выбору мощности прибора. Также обязательно обратитесь в управляющую компанию за разрешением на бурение отверстия в несущей стене.

ventilationpro.ru

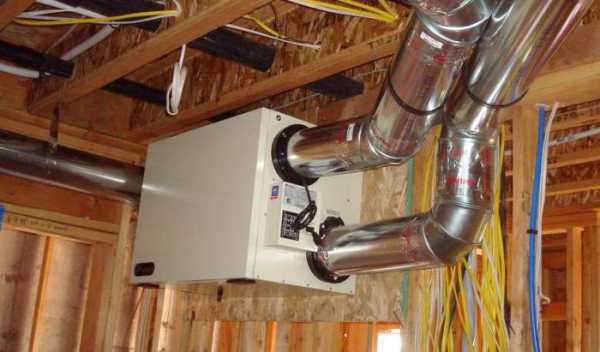

Рекуператор воздуха для дома: схема, принцип действия и применение. Рекуператора MARLEY MEnV180. Рекуператор воздуха в частном доме

Сегодня теплоэнергетические устройства рекуперативного типа невероятно популярны. Высокопроизводительная бытовая техника для домов и квартир — приточной клапан или рекуператор за короткое время обновит воздух в помещении, очистит и увлажнит его, пропуская поток через очистной фильтр. Громоздкие системы приточной вентиляции нецелесообразны для использования в частных домах, поэтому уступают место компактным рекуператорам воздуха новой технологии.

Система рекуперации воздуха

Применение современных достижений и усовершенствованных технологий с использованием устройств систем приточно-вытяжной вентиляции  являются неоспоримым фактом.

Мощные системы рекуперации воздуха для дома при вытяжке способны снизить теплопотери зимой и летнюю жару в процессе подачи воздуха извне. Утилизацию теплоты и влаги из помещения осуществляют теплообменники при непрерывном процессе с обменом между теплоносителями через разделяющую стенку агрегата.

Практическое применение рекуператора в ОСВ способно:

  • снизить расходы на вентиляцию и отопление до 40%
  • обеспечить комфортный микроклимат постоянным притоком свежего воздуха.

Естественно, обеспечить максимальный комфорт способны готовые установки с электрическим нагревателем и производительным канальным вентилятором.

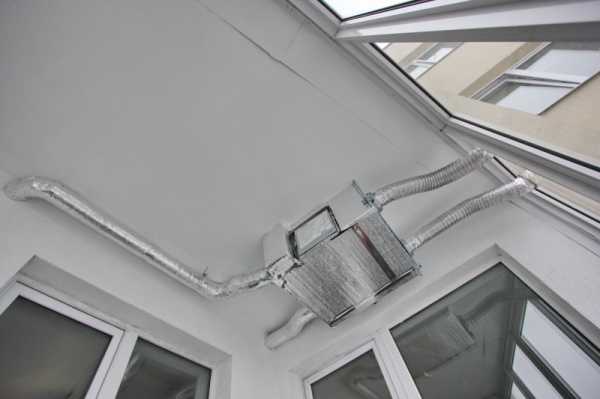

Приточно вытяжная установка с рекуператором

Укрупнено схема и принцип действия приточно вытяжной установки базируется на использовании роторного или пластинчатого теплообменника с функцией «нагрев»/«охлаждение» и канальных центробежных приточно-вытяжных вентиляторов.

По аналогичному принципу организована вентиляция моноблочных агрегатов и рекуператоров воздуха для частного дома. Не скроем, установки приточно вытяжной вентиляции представляют сложные агрегаты и не менее сложной обвязкой. Установку рекуператора в систему осуществляют квалифицированные специалисты. Однако, установить бытовой агрегат возможно собственноручно, получив базовые понятия о рекуператоре.

Базовые знания и понятия о рекуператорах

классификации, технические характеристики, конструкции и схемы теплообменников

Рекуператоры воздуха для частного дома в зависимости от назначения «нагрев-вентиляция»  и маршрута движения теплоносителя разделены на противоточные и прямоточные агрегаты.

Конструктивно рекуператоры разделены на используемые телообменники:

  • пластинчатые с перекрестным течением теплоносителя и противоточные
  • роторного типа общего назначения или специализированные
  • с теплообменными трубами и теплообменные аппараты.

Высшим КПД обладает противоточный теплообменник канального типа (до 95%), умеренный КПД у пластинчатого теплообменника с перекрестным потоком теплоносителя. Роторный рекуператор с незначительным сопротивлением тепловому потоку рассчитан для вентиляционных установок. Агрегат представляет собой цилиндрический корпус одно-, двухканального типа с поочередным нагревом/охлаждением стальных пластин теплообменника.

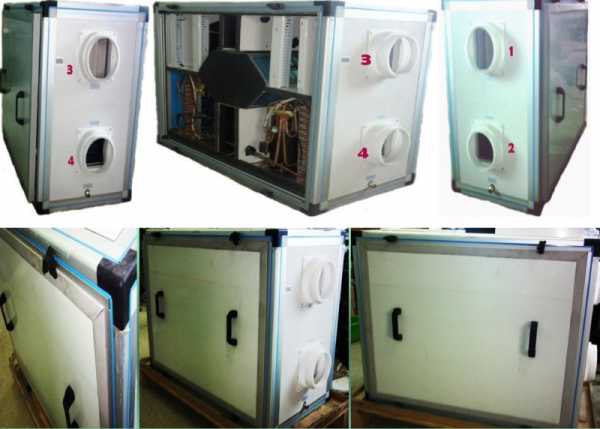

Рекуператор пластинчатого типа конструктивно состоит из кассет или пластин с разделенными каналами. Не скроем, агрегаты громоздкие и тяжелые.

Важными параметрами возможностей рекуператора являются его технические характеристики и расчетные данные эффективности.

Технические характеристики

Основными техническими характеристиками агрегатов являются:

  • КПД, %
  • производительность по воздуху, м3/час
  • диаметр рабочего модуля и размер патрубка, мм
  • потребляемая мощность и потребление электроэнергии, Вт
  • объем воздухообмена в режимах – «приток/вытяжка/ночь», м3/час.

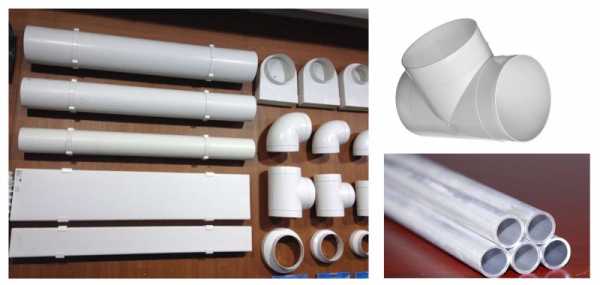

Конструкции теплообменников предназначены для монтажа и подключения в прямоугольные, угловые и круглые конфигурации каналов.

Расчет КПД и эффективности

Расчет рекуператора производят по формулам:

Вычисление КПД

Q = к x L x (t1 – t2),

где: к – региональный коэфф. (табличные данные),

L – расход воздушного объема,

t1 – температура притока,

t2 – температура оттока.

Вычисление эффективности:

E = Q x n,

где: Q – энергетические затраты на подогрев/охлаждение потока

n – КПД устройства.

Однако, при расчете рекуператоров не учтены недостатки агрегатов с теплообменниками из многослойной гофрированной стали, как у пластинчатого или кассетного листового из оцинкованной стали. А они имеются. Высокую вероятность обмерзания агрегата со стороны вытяжки и образование конденсата в вентканала исключают преимущества рекуператора MARLEY MEnV180 с керамическим теплообменником.

что представляет собой рекуператор MARLEY MEnV180

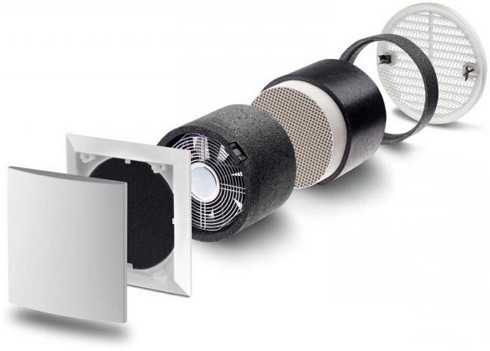

Компактный утилизатор тепла до 80-85% с керамическим элементом теплообмена мощностью потребления  3,5-8 Вт это новый представитель энергосберегающего бытового оборудования.

Керамический рекуператор это готовая к монтажу и эксплуатации система с компонентами:

  • воздуховод круглого сечения в утепленном кожухе с регулировкой подачи потока объемом воздуха 37 м3/час
  • керамический теплообменник с высокой площади поверхности сотового элемента
  • вентилятор с тремя режимами производительности 15, 25 и 40 м³/ч
  • сменные фильтры грубой очистки класс G3 или G4
  • внешний защищенный кожух.

Легкое по весу оборудование позволяет производить установку и монтаж рекуператора в частные дома со стенами небольшой толщины, в брусовые и каркасные дома со стенами δ=170 мм, стены из СИП-панелей с использованием утепленной бленды с эластичным штукатурным слоем.

Для производства монтажа рекуператора MARLEY MEnV180 достаточно подготовить технологические отверстия под крепления панели и размещение электропроводки.

Узнать о целесообразности и возможности самостоятельного монтажа рекуператора воздуха  можно в отзыве.

Отзыв

Андрей Валентинович, частный застройщик, 39 лет.

Год назад, летом, были установлены пластиковые окна в нашем одноэтажном доме. Осенью окна стали запотевать с обильным образованием конденсата  по утрам. Проветривание не решало проблемы, было решено купить рекуператор MARLEY MEnV180 с керамическим теплообменником.

Почему именно этот? Приятель подсказал и показал в работе в собственном коттедже. Рекуператор работает тихо и избытка влаги не существует. Кстати, приятель помог произвести монтаж в стену с использованием буровой коронки, взятой в аренду.

Устанавливать и подключать несложно, помогла подробная инструкция с иллюстрациями от производителя.

Расхваливать преимущества немецкой бытовой техники не стану – ясно без лишних эмоций.

Как произвести монтаж рекуператора, показано в видео.

svouimirukami.ru

Монтаж рекуператоров тепла

В
вентиляционных системах с рекуперацией
тепла предусмотрено два канала –
приточный и вытяжной. В сравнении с
обычной приточной вентиляцией, монтаж
системы с рекуператором выйдет дороже,
поскольку в стене придется пробивать
дополнительные отверстия и вести
воздуховоды. Однако принципиальных
технических отличий монтажа приточной
и приточно-вытяжной вентиляции нет.
Единственное, если используются
рекуператоры с дренажем, то нужно будет
проложить еще и водоотводную трубку.

Воздуховоды
в системах с рекуперацией должны быть
теплоизолированы, чтобы на стенках
из-за перепада температур не образовывался
конденсат.

Рекуператоры
чаще всего монтируются в подсобных
помещениях, чтобы их шум не был слышен
в жилых комнатах. Иногда их устанавливают
на потолке в прихожей, но чаще в гардеробных
или на лоджиях или на остекленных
балконах. Рекуператоры с дренажем
устанавливаются только в помещениях с
положительной температурой.

Лучшее
время для инсталляции вентиляционной
системы с рекуператором – стадия
строительства или капитального ремонта.
В уже отремонтированном помещении после
установки рекуператора придется заново
производить значительную часть отделочных
работ, поэтому его монтаж может быть
невыгодным. Спасти положение в данном
случае могут фальшпотолки, за которыми
легко спрятать воздуховоды и сам
рекуператор.

Современные системы вентиляции с рекуперацией тепла

Вентиляция
дома

Наиболее
совершенные современные системы
рекуперации имеют тепловую эффективность
до 90%. Однако этот показатель нельзя
считать КПД рекуператора, поскольку он
расходует электроэнергию на привод
вентиляторов. Это приводит к необходимости
дополнительного расхода электроэнергии
и может сопровождаться шумом. Для более
точной характеристики энергетической
эффективности рекуператора используют
отношение сэкономленной тепловой
энергии к дополнительно затраченной
электрической. Строительные нормы
некоторых стран требуют, чтобы это
отношение было не менее восьми. В
современных конструкциях удается
добиться того, что для вентиляции
односемейного дома средних размеров
достаточно вентиляторов мощностью в
60—70 Вт, а уровень шума снижается до
порога слышимости.

В
Германии теплорекуперационные установки
в системах вентиляции домов распространяются
все шире, институтом строительной
техники рекомендуется применять
устройства с возвратом не менее 70% тепла.
Распространенным приемом является
пропускание приточного воздуха по
проложенным под землей трубам для его
предварительного подогрева. В экспериментах
использовались пластмассовые, чугунные,
бетонные трубы. Наилучшими были признаны
бетонные с полиэтиленовым вкладышем.
Это один из примеров использования
грунта в качестве сезонного
теплоаккумулятора. Для эффективной
работы рекуператоров необходимо
максимально снизить неорганизованный
приток воздуха в дом. Для выявления
каналов такого притока разработаны и
применяются специальные методики. В
квартирах создают повышенное давление
и по характеру его падения судят о
степени герметичности здания.

При
температурах наружного воздуха ниже
5—10°С влага в удаляемом через рекуператор
воздухе начинает конденсироваться и
замерзать, закупоривая теплообменник.
Для борьбы с этим явлением применяют
предварительный электроподогрев,
периодическую смену направления потоков
воздуха и другие приемы. Естественно
теплорекуперационные системы вентиляции
предназначены для работы в течение
отопительного периода, в теплое время
года они могут отключаться или работать
на охлаждение. Дополнительное преимущество
жилищ с приточно-вытяжной вентиляцией
состоит в том, что в случае сильного
загрязнения или заражения наружного
воздуха в результате техногенной аварии
или террористического акта они могут
защитить внутренний воздух от воздействия
неблагоприятных факторов. Для этого
достаточно иметь в запасе воздушный
фильтр, подобный используемым в
бомбоубежищах, который может быть
установлен в обычно перекрытом канале
приточного воздуховода.

Стоимость
зарубежных вентиляционных систем с
теплореку-перацией (в России они до сих
пор не производятся) составляет для
дома средней величины несколько тысяч
долларов. От них выгодно отличается
низкой стоимостью установка, разработанная
в Белоруссии Е.И. Широковым.

studfiles.net

Рекуперация — это… Рекуперация тепла

Системы вентиляции в последних версиях уже не ограничиваются стандартным набором функций, главная из которых заключается в обновлении воздушной среды. Например, за счет применения технологичных фильтров оборудование минимизирует содержание вредных частиц в помещении, а также предотвращает поступление запахов. Совершенствуются вентиляционные установки и в показателях регуляции микроклимата, что особенно выгодно, с точки зрения энергосбережения. Для обеспечения этой возможности применяются приточно-вытяжные установки с рекуперацией воздушных потоков. Действие подобных систем основано на обработке тепловых потоков, которые проходят через элементы вентиляционной установки. В итоге пользователь получает не только свежий, но и нагретый естественным путем воздух.

В чем состоит принцип рекуперации?

Процесс рекуперации происходит на фоне взаимодействия воздушных потоков с разной температурой. То есть нагретые потоки отдают свое тепло холодным, таким образом, формируя оптимальный температурный баланс. В вентиляционных системах рекуперация – это передача тепла свежему воздуху, которая осуществляется в специальном теплообменнике. При этом существуют разные уровни эффективности данного процесса. К примеру, открытое окно показывает нулевую эффективность. В этом случае приточные потоки не нагреваются, а понижают температуру воздуха в самом помещении. Можно сказать, что это процесс, который противоположен рекуперации.

Средний же уровень эффективности варьируется в диапазоне 30-90 %. Оптимальный показатель достигает 60 %, а системы, которые демонстрируют показатель выше 80% считаются наиболее производительными. Самая же эффективная рекуперация – это процесс теплообмена, при котором нагрев приточных потоков достигнет уровня, соответствующего удаляемому воздуху. Но даже современные технологии не позволяют достичь 100-процентного КПД.

Рекуператор в системе вентиляции

Принцип рекуперации реализуется в системе вентиляции в виде поверхностного теплообменника. Сам процесс распределения тепла осуществляется с помощью стенки, которая разделяет два противоположно направленных потока. Схожим устройством обладают регенераторы, однако система рекуперации отличается тем, что каналы работы с воздухом остаются прежними на протяжении всего периода эксплуатации. Надо сказать, что климатическое оборудование может обслуживать не только воздушные среды. Так и рекуперация применяется также в работе с газом, жидкостями и т. д. Существуют и разные схемы конструкционного исполнения. Наиболее распространенными считаются ребристые, трубчатые и пластинчатые модели. В то же время предусматриваются разные подходы к проектированию каналов движения потоков – к примеру, можно выделить прямоточные, противоточные и перекрестные устройства.

Перекрестный пластинчатый рекуператор

В таких установках обычно используют мембранные перегородки, за счет которых обеспечивается эффективная рекуперация. Особенностью системы является то, что по мере удаления воздуха на улицу выходит и лишняя влага. Система приточно-вытяжная с рекуперацией также отличается стойкостью к обмерзанию, которая достигается без специальных нагревателей. Это преимущество позволяет использовать оборудование с перекрестно-мембранной конструкцией в условиях температурного режима до -35 °С.

Используют такие установки и в обеспечении жилых домов, и в складских помещениях, где предполагается обслуживание больших площадей. Также они получили распространение в сельском хозяйстве – например, в обустройстве птичников, овощехранилищ и животноводческих ферм. Поскольку рекуперация тепла в перекрестных конструкциях с мембранами позволяет также обеспечивать эффективное сохранение прохлады летом, данная система имеет спрос и в производственной отрасли.

Оребренные пластинчатые системы

Устройство такого рекуператора предусматривает наличие оребренных тонкостенных пластин, выполненных путем высокочастотной сварки. Металлические панели формируют конструкцию с поочередным расположением перегородок, повернутых на 90 градусов. За счет такой схемы достигается высокая температура греющей среды, минимальный уровень сопротивления, а также оптимальное отношение площади телепередающей поверхности к весу теплообменника. Кроме этого, приточные установки с рекуперацией тепла с обребренными пластинами отличаются долговечностью и невысокой ценой. Практикой использования подтверждается, что подобные системы позволяют экономить порядка 40 % тепловой энергии. То есть, минимизируются расходы на отопление, поскольку свежий воздух эффективно прогревается удаляемыми потоками.

Роторные модели

К особенностям таких установок относят низкую стоимость и довольно высокую производительность. Хотя, в плане показателей нагрева свежего воздуха данный вариант уступает пластинчатой конструкции с двойной кассетой. Несмотря на простую конфигурацию рабочих элементов, роторная установка рекуперации грешит неидеальным распределением воздушных потоков. Есть определенный риск, что чистый воздух смешается с удаляемым и в итоге пострадает качество вентиляции как таковой. К недостаткам подобных систем относится и необходимость частого техобслуживания, что особенно невыгодно при эксплуатации в жилых помещениях. Однако сам процесс нагрева достаточно эффективен.

Прямоточно-противоточные системы

Особенностью рекуператоров этого типа является трубчатая конструкция, элементы которой представлены тонкостенными сварными элементами. В процессе работы установки этого типа формируется пристенный вихрь, который повышает теплообмен, но при этом разрушается по мере роста сопротивления в воздушном канале. Чаще всего такие системы применяются в промышленности, где нужен деликатный нагрев одной из рабочих сред. Также прямоточно-противоточное оборудование используют в машиностроении для рассеивания и утилизации тепла. Востребована и бытовая приточная установка с рекуперацией этого типа – ее рекомендуют устанавливать в комнатах с герметичными металлопластиковыми окнами, а также в экологических домах.

Такие рекуператоры, как правило, интегрируют в единый воздуховодный кожух, что в процессе эксплуатации обеспечивает низкое энергопотребление, компактные размеры с возможностью скрытого монтажа, высокую производительность и надежность оборудования.

Рекуператоры для энергоэффективных домов

Сама концепция вентиляционных систем, в которых обеспечивается пассивный нагрев свежего воздуха, ориентирована на снижение платы за отопление. Но в плане оснащения энергоэффективных домов рекуперация – это и экологически чистый способ нормализации микроклимата. Производители выпускают специальные линейки, в которых используются безопасные и эффективные в плане рекуперации материалы. В частности, последние модели получают трехступенчатые теплообменники, выполненные из непористых ультратонких мембран. Такое устройство позволяет отказаться от электрических воздушных нагревателей.

Кроме равномерной передачи тепла подобные устройства также эффективно работают и с влажностью. Они обеспечивают полный возврат влаги в помещение с полным исключением конденсаторов. В результате вентиляция с рекуперацией избавляется и от необходимости установки дренажных водоотводов.

Автоматика для рекуператоров

Развиваются приточно-вытяжные аккумуляторы тепла и в направлении электронной начинки. С целью оптимального распределения потоков производители снабжают установки возможностью автоматической регулировки положения межканальных перегородок. В более совершенных моделях предусматривается также настройка скоростных режимов, индикация температурных показателей и контроль степени загрязненности фильтров с сигнализацией. Кроме этого, современная вентиляция с рекуперацией предоставляет возможность управления внешним канальным нагревателем без подключения к процессу сторонних устройств. То есть в этом случае обеспечивается дополнительный нагрев воздуха до оптимального показателя.

Фильтры в рекуператорах

Как и все современные системы вентиляции, модели с рекуперацией предполагают включение в конструкцию очистительных устройств. Так как теплообмен предполагает максимальное сведение исходящего и нагнетаемого воздушных потоков, фильтры в данном случае играют особенно важную роль. Чаще всего в самих воздуховодах применяются фильтры типа F7, которые исключают прохождение частиц размером в 0,5 мкм. Менее распространены фильтры грубой очистки G3, но в зависимости от конструкции может потребоваться и такое дополнение. Для удобства в обслуживании система рекуперации чаще снабжается фильтрами, изготовленными из пластиков и специальных волокон – такие элементы легко мыть и вытряхивать. Как уже отмечалось, современные модели также оснащаются индикаторами, которые определяют момент для произведения замены фильтра.

Преимущества рекуператоров

Технологии, которые используются в приточно-вытяжных системах рекуперации, минимизируют энергопотребление и повышают эргономику климатического оборудования. На практике пользователь такой установки может почувствовать и улучшение показателей микроклимата. Конечно, рекуперация тепла не так эффективна, с точки зрения отопительной функции, как специальные нагревательные агрегаты, но ее работа не требует дополнительного потребления энергоресурсов. Включение в системы вспомогательных средств нагрева позволяет сбалансировать и повышение температурного режима, и экономию в расходах энергии. В целом же по расчетам специалистов использование рекуперации позволяет на 10-15 % снижать затраты на отопление.

Недостатки рекуператоров

У таких систем есть два серьезных недостатка. В первую очередь это обледенение теплообменников зимой. По этой причине многие пользователи жалуются на выход из строя оборудования уже в первые недели эксплуатации в условиях мороза. Однако производители стремятся улучшать защитные качества оборудования, снабжая установки тепловыми аккумуляторами и прочными вентиляторами. Второй недостаток, которым обладают приточно-вытяжные установки с рекуперацией, относится к их шумной работе. Особенно это проявляется у роторных моделей. При этом разработчики стремятся обеспечивать новые модели улучшенными средствами изоляции, поэтому на рынке можно встретить и малошумные варианты.

Что учесть в выборе установки с рекуператором?

Потребителю, который решил установить такую систему в своем доме, следует ориентироваться на производительность системы, конструкционное исполнение и функциональность. Так, показатель производительности определяет возможность работы вентиляции в помещении конкретной площади. Не менее важна и конструкция, в которой выполнено оборудование. Например, установка рекуперации тепла с трубчатыми элементами позволяет удобно выполнять монтаж с минимальными требованиями к свободному месту. Что касается функциональности, то она влияет и на способности регуляции показателей микроклимата в помещении, и на эргономические характеристики системы.

Заключение

Эксплуатация традиционных систем вентиляции не дает и намека на энергосберегающую функцию. Как правило, это прожорливые массивные установки, которые вносят существенный вклад в повышение расходов на содержание дома. На этом фоне рекуперация – это почти революционный подход к производству климатического оборудования, предполагающий рациональное использование уже отработанной тепловой энергии. Если в типовой системе реализуется нагрев воздуха по мере его поступления в помещение с помощью отопительного оборудования, то рекуперация позволяет изначально повышать температуру входящих потоков без подключения специальных нагревателей. Конечно, такие установки имеют свои недостатки, но с ними производители ведут плодотворную борьбу, совершенствуя конструкции рекуператоров.
