Что такое мостики холода и как их устранить? Утепление

Несмотря на то что готовить сани надо летом, а телегу – зимой, говорить о теплосбережнии уместно именно когда холодно и ветрено. Информация в этот период воспринимается острее и четче, да и ситуацию не надо себе представлять: холодные руки и замерзшие ноги однозначно проголосуют за то, чтобы дом в первую очередь был теплым. Главная проблема холодных домов кроется в наличии практически незаметных каналов, позволяющих теплу покидать помещения. Строители называют их мостиками холода. Они очень сильно воздействуют на теплотехнические характеристики дома. Например,  в зависимости от величины теплоизоляции и тонкостей конструкции здания мостики холода могут  быть причиной потери более половины всего общего тепла. А также, присутствие мостиков холода в здании может значительно снизить  время его эксплуатации.

Потенциальными местами их возникновения являются конструктивные узлы и все соединения наружных элементов, сделанных из разных материалов: стык пола на грунте со стеной фундамента, плиты фундамента с наружной стеной, проемы окон и дверей, соединение крыши со стеной. К этому перечню можно отнести балконные плиты, выступы стен, места крепления металлических балюстрад, подпорок для телевизионных антенн, кладочные швы и т.п.

Избежать мостиков холода еще на стадии строительства крайне сложно, иной раз лучше просто утеплить весь дом, чем пытаться закрыть каналы утечки поодиночке. Причем теплоизоляция должна быть непрерывной на всем протяжении, начиная с самого низа (фундамента) и доверху. При этом теплоизоляция пола на фундаменте соединяется с несущей стеной, которая обычно имеет лучшие тепловые характеристики, чем плиты фундамента.

Визуально мостики холода обычно не определяются. Для их обнаружения необходимо провести тепловизионную съемку. Но предположить их местонахождение можно.

Мостики холода в стенах

Что касается стен, то они утепляются в зависимости от материала и способа его укладки. Например, если дом сложен из газосиликатных блоков и имеет толщину стен 40-50 см, то теоретически его теплосберегающие показатели вполне укладываются в нормативы. Но речь идет о самих блоках, а не о стене в целом. Уложите их на цемент – и получите огромное количество мостиков холода в виде швов между блоками. Такую стену в обязательном порядке необходимо утеплить. В то же время блоки, уложенные на тонкий слой клея или обладающие системой шип-пазового соединения, образуют вполне теплую ограждающую конструкцию.

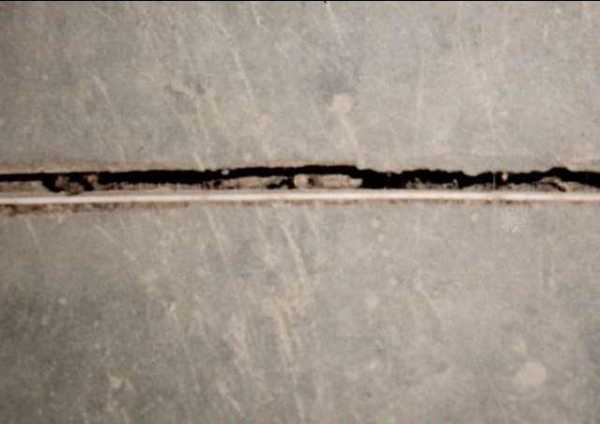

Что касается кирпичных домов, то швов там достаточно для того, чтобы с чистой совестью закупить утеплитель и сохранить тепло в доме, свое здоровье и деньги.

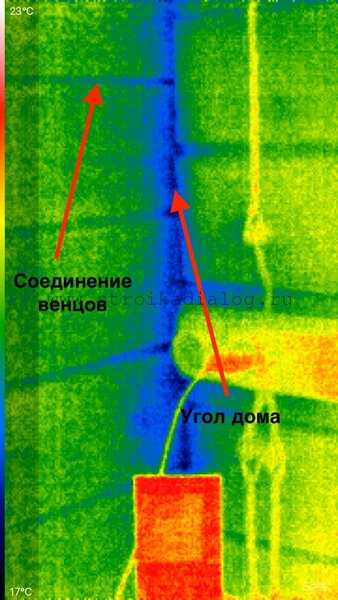

Деревянные дома в большинстве своем также богаты на наличие мостиков холода: трещины в материале, щели в стенах, не плотности угловых соединений. Даже длинный гвоздь, забитый с улицы в стену, будет играть роль того самого мостика, по которому холод проникнет в дом. Причем беда не только в потерях тепла, помимо этого щели и зазоры способствуют размножению различных насекомых, а также проникновению и накоплению влаги между венцами сруба, что увеличивает вероятность гнилостных образований. Такие стены необходимо утеплять.

Фундамент

Фундамент – это практически всегда мостик холода. Нет, не мостик – мост, «проспект». Железобетон – основной материал при возведении фундаментов – обладает замечательной теплопроводностью, по причине чего на неутепленную опорную часть дома приходится до 20 % всех теплопотерь здания. Неутепленный фундамент отапливает грунт под домом и вокруг него, улицу. Его утепление позволит существенно повысить энергоэффективность дома, поможет поддерживать благоприятный  микроклимат в подвальных помещениях, да и в принципе предотвратить преждевременное разрушение его самого.

Бесподвальные фундаменты тоже нуждаются в теплоизоляционной оболочке. При этом необходимо уделять особое внимание полам нижних этажей. В энергоэффективных домах (то есть в домах с минимальным количеством мостиков холода) чаще всего укладывают плитный фундамент. Особенно если на участке высокий уровень грунтовых вод или ненадежный грунт. Необходимо спроектировать армированную, достаточно толстую (толщиной 12-20 см) железобетонную плиту, которая будет служить и конструктивным, и теплоизолирующим элементом. Она должна быть очень прочной, а укладывают ее на подкладку из экструдированного или обычного пенополистирола толщиной 15-20 см. При этом необходимо помнить, что теплоизоляция должна состоять из двух слоев, уложенных со смещением швов. Такой фундамент станет аккумулятором тепла, но только при соответствуюем утеплении краев плиты и дополнительной теплозащите наружных углов, так как это самые слабые места.

Теплоизоляцию фундамента необходимо непрерывно соединить с теплоизоляцией стен.

Нужно также утеплить и отмостку, вынеся ее не менее чем на 1 м с уклоном в 30 градусов, чтобы уменьшить теплопотери.

Пол первого этажа

Самые теплые полы – полы по грунту. Конечно же, речь идет об утепленном варианте. В этом случае по крайней мере отстуствует минусовая температура с наружной стороны, а слой пенополистирола, уложенный под бетонной заливкой, отрезает все пути для проникновения холода внутрь. Эта теплоизоляция в идеале должна быть также объединена с теплоизоляцией стен.

Иные варианты пола первого этажа также утепляются. Особенное внимание уделяется стыкам пола, стены и фундамента. Балки и лаги, врезанные в стены, уменьшающие таким образом полезную толщину стены, должны быть обязательно теплоизолированы со стороны улицы.

Окна и устранение мостиков холода

Окна, даже оформленные самыми современными профилями и стеклопакетами, остаются слабым местом в доме. В идеале большие, полноценные окна надо размещать только с южной или в крайнем случае восточной стороны, а с северной – что-то небольшое, компактное. Тогда окна будут играть роль накопителей тепла в солнечные дни, а не его расхитителей. Но, к сожалению, чаще приходится мириться с данностью и пытаться максимально уменьшить потоки теплого воздуха, рвущиеся наружу через окна. Как устранить мостики холода в окнах?

• Очень важно не только правильно выбрать стеклопакет и раму, но и грамотно их установить, тщательно загерметизировав места стыковки со стеной. Обычно это делают при помощи минеральной ваты или полиуретановой монтажной пены.
• Не менее важным является утепление откосов окон. Причем утепление их с двух сторон принесет ровно в два раза больше пользы.
• Общее количество периметров окон в доме велико, и проблем поэтому не меньше. Тем не менее, сделать надежные откосы легко даже в построенном доме. Достаточно наклеить широкие и толстые полосы пенополистирола, покрыть их сеткой из стекловолокна и нанести слой штукатурки. Благодаря этому теплоизоляционные свойства рам увеличатся в 5 раз. В энергоэффективных домах для окончательной герметизации оконных проемов часто используют специальную трехслойную систему, внутренний слой которой защищает конструкцию от влаги (лента, силикон), средний является теплоизоляционным (полиуретановая пена), а наружный пропускает воздух, но защищает от атмосферных воздействий (лента, фольга).

Кровля

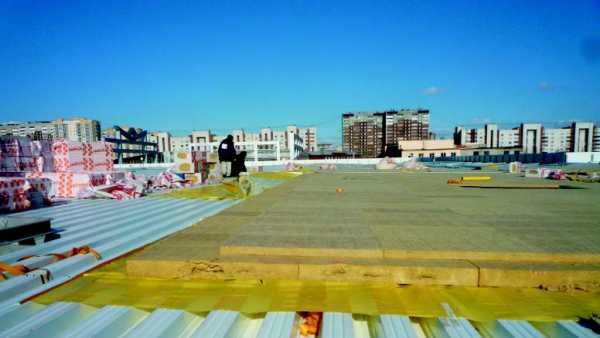

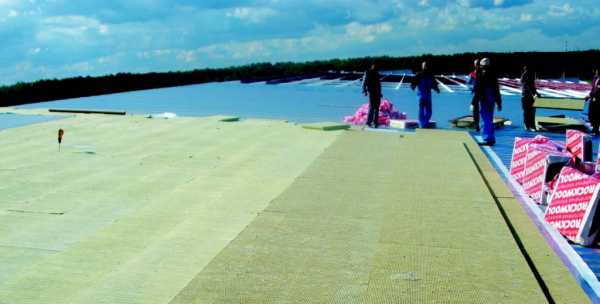

Это один из самых серьезных элементов конструкции, способный вывести до 40 % тепла в атмосферу, поэтому на его утепление надо обратить самое пристальное внимание.

Каждый вид кровли имеет свои нюансы в вопросах утепления, общим же является то, что пирог должен быть сплошным, а лучше многослойным (с перекрытием стыков ниже лежащих плит), а его толщина должна начинаться от 150 мм.

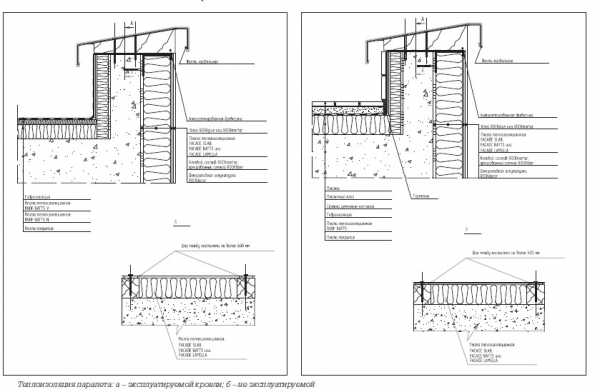

Проблемной зоной с точки зрения наличия мостиков холода является стык стены и кровли. Конструктивная сложность самого соединения, множественные пересечения материала приводят зачастую к некачественной теплоизоляции. Бывает, проблема кроется в неправильной стыковке утепления стены и кровли, особенно при использовании разных видов утеплителей (пенополистирол и минеральная вата).

Плиты, балконы, лоджии

Любителям балконов и лоджий посвящается один из самых сложных разделов теплоизоляции зданий. В большинстве случаев их конструкция основана на выступе плиты за пределы стены. Плита – тот же железобетон, прекрасный проводник как тепла, так и холода, о котором мы уже упоминали в разделе Фундаменты. Именно по этой плите холод и заползает в помещение, в результате возникает мостик холода большой протяженности. Вред, наносимый им, часто сравнивают с эффектом неутепленной наружной стены длиной 4-6 м.

Как с этим бороться? Нужно создать опять-таки непрерывное утепление, начиная снизу: стена – нижняя поверхность плиты – торец – верхняя поверхность плиты – стена. Однако проблема все равно возникнет в месте крепления ограждения балкона к стене. Но, в конце концов, не отказываться же от балкона из-за такого пустяка!

Часто в строительной практике одни мостики холода наслаиваются на другие, что существенно повышает риск повреждения здания. А повышенная теплоотдача через них приводит к нескольким отрицательных последствий:

• увеличивается использование энергии для того, чтобы отопить здание;
• на боковой поверхности строительных элементов поверхностные температуры становятся ниже, что может привести к образованию конденсата, накоплению влаги с последующим неизбежным появлением плесневого грибка.

Как избежать мостиков холода?

1. На стадии проекта здания проследить, чтобы не было проводников холода сквозь стены, кровлю и фундамент. Изучите  все строительные материалы, которые есть в проекте, в плане их теплопроводности.
2. Непосредственно при строительстве – избегайте включения  лишних металлических или иных высокотеплопроводных элементов внутрь конструкции со стороны улицы.
3. При установке навесного оборудования – водостоков, кондиционеров, антенн, да хоть и скворечников – считайте длину крепежного материала: она не должна быть такой, чтобы крепеж оказывался на границе образования росы. То же касается и обивки стен дома каким бы то ни было материалом: контролируйте длину крепежа, потому что он как раз в 90% случаев состоит из металла.
4. Если дом уже построенный, осмотрите его (а лучше закажите тепловизионную съемку) и определите мостики холода, заложенные в него при строительстве или последующем использовании, и устраните их.

ky-ky.org

Мостики холода, утечки тепла из дома

Нужно узнать, где тепло покидает дом? Далее приведены описания типичных мостиков холода для жилых домов, и методы предотвращения сверхнормативных энергопотерь. Ведь мостики холода — невидимые враги утепления дома, — приносят много ущерба.

Обнаружить места, из-за которых приходится сжигать больше топлива не столь просто. Обычно выручает визуальный осмотр, анализ конструкций, поиск струй воздуха, а также использование прибора под названием тепловизор.

Как проявляются мостики холода

Мостики холода в доме можно обнаружить по пониженной температуры, сухости воздуха, росы (увлажнения) на поверхностях, и возникновению очагов плесени. Также они влекут повышенные затраты на отопление, заподозрить существование больших утечек тепла в отдельных, в скрытых местах, можно по признакам большого расхода денежных средств на поддержание температуры.

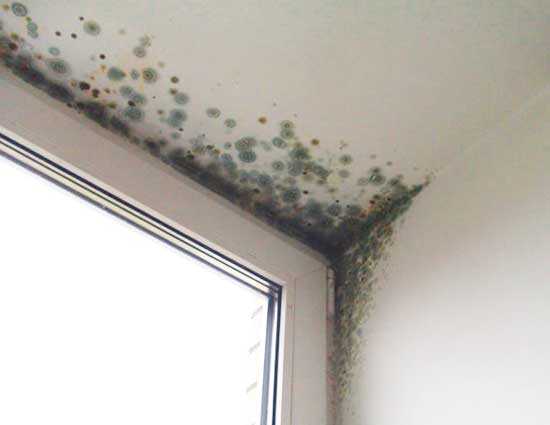

Беспокоится нужно по поводу появления плесени. Мокрая стена влечет за собой угрозу здоровью.

Даже если нет особых признаков мостиков холода, рекомендуется проверить качество утепления в трудных местах визуально. Определить, хотя бы на ощупь увлажненность конструкций и слоя утепления. Наличие воды в конструкциях говорит о нарушении парообмена, неправильно выполненных работах по утеплению, и о возникновении масштабных повышенных утечек тепла.

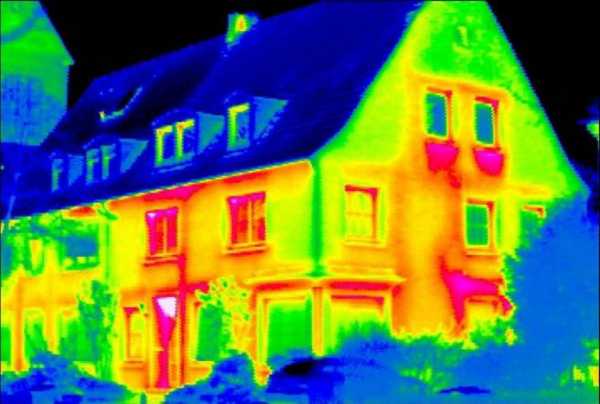

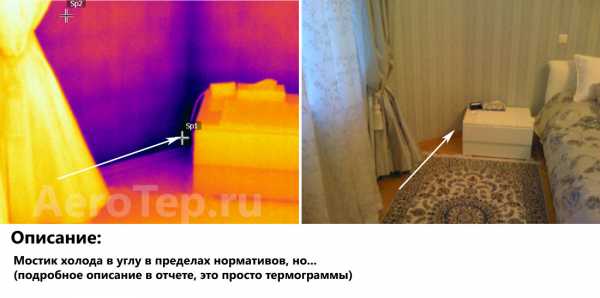

Полезно посмотреть на дом зимой через тепловизор. При этом здание хорошенько разогревается изнутри, а съемка ведется при значительных отрицательных температурах. Обязательно делаются снимки, в разных местах, в разных ракурсах, которые потом анализируются.

Места утечек тепла нужно запротоколировать, очертить прямо на конструкциях, и устранить до следующей зимы.

Почему возникают утечки тепла

Мостики холода в доме — итог ошибочных действий, возможно, как проектировщиков, так и строителей.

В проектной документации может быть заложено что-то такое, что приведет к утечке тепла. Часто проекты не проработаны в отношении теплоизоляции, над этим, продающие проекты люди, особо головы не ломают.

Желательно проштудировать проект с архитектором на предмет утепления, уделив внимание теплоизоляции выступов, ограждений, трубопроводов, подвала, подполья…

Строительные бригады зачастую относятся к утеплению как к второстепенному вопросу: делают его спустя рукава, оставляя щели, недоукладывая, недонося… Ведь все может быть спрятано за отделкой, а недостатки проявятся только зимой.

За строителями необходим технический надзор, особенно когда вопрос касается утепления. Проектные решения должны выполняться точно, иначе могут быть проблемы, и возникнут большие суммы денег выброшенных.

Далее несколько наиболее типичных ситуаций по возникновению ущерба вследствие утечек тепла и обычные места мостиков холода.

Бегство тепла через вспомогательные конструкции

Могут быть самые разнообразные конструкции из металла, бетона, железобетона, и других плотных материалов, которые стыкуются с основными конструкциями дома.

Пример, — балкон на защемленных в стене металлических швелерах. Такие выступающие части создадут значительные утечки тепловой энергии, если их не теплоизолировать со всех сторон.

Также и другие мелкие металлические конструкции, пробивающие слой утепления, на которые что-либо навешивается, значительно вредят «делу теплоизоляции».

Но как подвесить, например, светильник над крыльцом, чтобы это не увеличивало затрат на отопление?

Имеются специальные крепления для навесных монтажей, под разную нагрузку, в которых тепловой поток прерывается (ослабляется) специальными изолятором. Такими изделиями нужно пользоваться.

Также, проектами часто предусматриваются приставные конструкции, которые не стыкуются с домом, а находятся рядом, всегда в холодном состоянии и опираются на свой фундамент. Между ними и домом остается шов, или пустой или заполненный теплоизолятором.

Все примыкания к дому должны быть теплоизолированы.

Фундамент охлаждает дом

Фундаментно-цокольная часть не редко остается не утепленной вовсе. Это охлаждение приводит к примеру к грибковым образованиям в увлажненных нижних углах. Цоколь выше уровня земли теплоизолировать наиболее просто. И это значительно повысить энергосбережение.

Утепление же фундаментной стенки вряд ли будет экономически целесообразными мероприятием в связи с большим объемом земельных работ. Но это является основным действием, сохраняющим целостность этой конструкции в контакте с водой и отрицательной температурой. Насколько это важно нужно решать по конкретным обстоятельствам.

Сопутствующее мероприятия (или главное при обеспечении устойчивости фундамента) – закрытие теплоизолятором от мороза полоски грунта по периметру дома, обычно под гидроизолированной отмосткой. Подробней об этих важных и масштабных строительных процессах можно узнать на страницах далее.

Примыкание крыши

Утечка тепла по контуру крыши — зеркальное отражение ситуации с фундаментом. Но если фундамент невозможно утеплить снизу (он утепляется только по бокам), то верхний торец стены утеплить нужно обязательно.

Самые труднодоступные щели и углы могут быть засыпаны, например, крошкой пенопласта или утеплены другим утеплителем в соответствии с нормами.

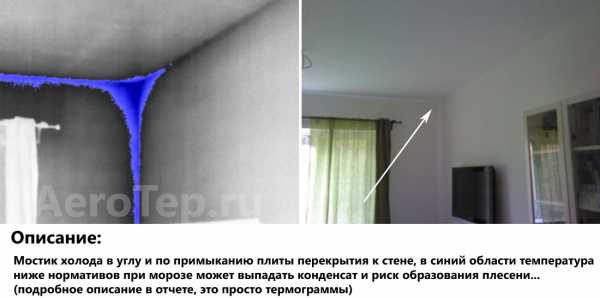

Как правило, тепловизор явно указывает на утечку тепла по углам потолка, если исследование вести изнутри комнаты.

Швы по контуру дверей и окон – места сквозняков

Строительные нормы и правила, указывают, что швы по контуру дверей и окон должны быть заделаны вспенивающимся теплоизоляционным, скрепляющим материалом. Вездел применяют монтажную пену.

Но, правилами также предусматривается и защита этой монтажной пены от влаги, — изнутри дома сплошным пароизолятором, а с наружи — паропроницаемой лентой-гидроизолятором.

Этого не делает практически ни одна организация, вставляющая окна-двери.

В результате шов напитывается водой от дождя снаружи, или от пара изнутри, материал теряет свойства, разрушается, возникают сквозняки.

Ремонтировать это можно разбирая облицовку, удаляя старые остатки пены, запеневая заново, и делая ограждающую изоляцию шва по правилам, или хотя бы штукатурными составами.

Нарушение строительных работ – насыщение водой

Утечка тепла может быть там, где заподозрить ее можно меньше всего, — распределенной по всей площади теплоизоляционного слоя. Т.е. здесь просто снижена эффективность утепления.

Возможно увеличение влажности, замачивание как несущего слоя, так и терморазрывного. Нарушение вентиляции над пластом, или применение запирающего воду ограждения, неправильное чередование слоев в зависимости от их способности пропускать через себя мельчайшие сборища молекул Н2О, — все это ведет к насыщению влагой.

Для устранения иногда достаточно просто открыть вентиляционные зазоры снизу и сверху, удалить лишний материал, закрывающий доступ воздуха.

Но иногда можно устранить только переделкой конструкции, например, если минеральная вата уложена под массивную стяжку, и там напитывается водой из подполья.

Плотную минеральную вату под сплошным ограждением, под штукатурным слоем, стяжкой нужно применять с осторожностью, учитывая гигроскопичность материала, если имеется риск насыщения паром, то лучше заблаговременно применить экструдированный пенополистирол или пенополиуретан.

Сквозняк уносит больше всего тепловой энергии

Бывает что утеплитель является единственным плотным разделителем между теплым и холодным воздухом. В этом случае слой утепления должен обязательно дополнятся сплошной ветрозащитой, чтобы уменьшить воздухопроницаемость. Продуваться насквозь могут как ватные материалы низкой плотности (менее 100 кг/м куб), так и плитные по швам, уложенные без клеевого соединения.

Сквозняк сопутствует неплотностям вокруг окон и дверей. Также он может быть в кровле, когда утеплитель вставляется между стропил, а над ним обязательно организовывается вент. зазор. Или на лоджии — утеплитель вставляется между обрешеткой, а перед ним лишь пластиковая облицовка.

Или же в вертикальных швах между крупными блоками с пазогребенной формой боковин. В этом случае, помимо обязательной внутренней пароупорной сплошной штукатурки, воздухопроницаемость может уменьшать сплошной наклеенный слой ватных или газобетонных утеплителей.

Найти сквозняк можно и без приборов, по ощущениям. Он подлежит немедленной тщательной заделке с двух сторон конструкии по возможности.

Обычная же ситуация – неплотное прилегание открываемых створок-рам-дверей, подлежит немедленному устранению. Вместо нерегулируемого сквозняка, нормальное воздухопоступление обеспечивается приточными клапанами – регулируемыми устройствами, подробнее об этом можно найти в других разделах далее.

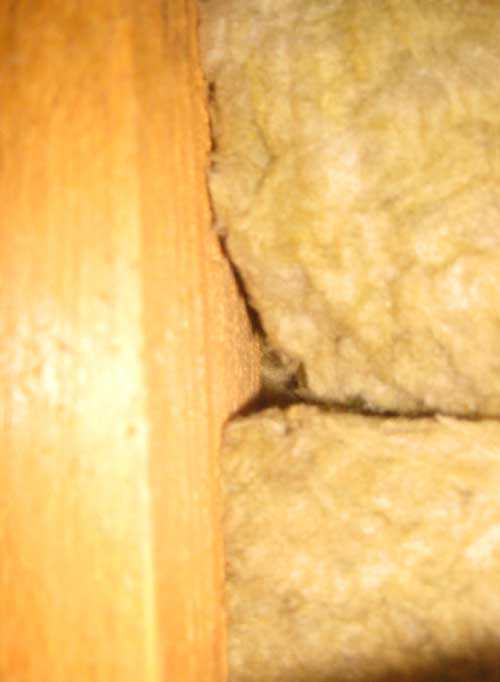

Щели между листами утеплителя — большая проблема

Почему утеплитель
Возвращаясь к теме распределенного по всей площади мостика холода, — типичная ситуация, — не заделанные щели между листами утеплителя. Владельцы могут искать увлажненность, а на самом деле имеются вещи вообще не устранимые – теплоизолятор попросту отсутствует на месте щелей под штукатурной отделкой или под стяжкой.

Сделанная тяп-ляп теплоизоляция может на 30 — 50% потерять свою эффективность, из-за строительной халтуры.

Все щели подлежат плотной заделкой обрезками, крошками, стружкой того же материала. Возможно с фиксацией герметиком. Монтажная пена в ряду пароизоляционных не допускается, так как всасывает влажность, разрушается от воды.

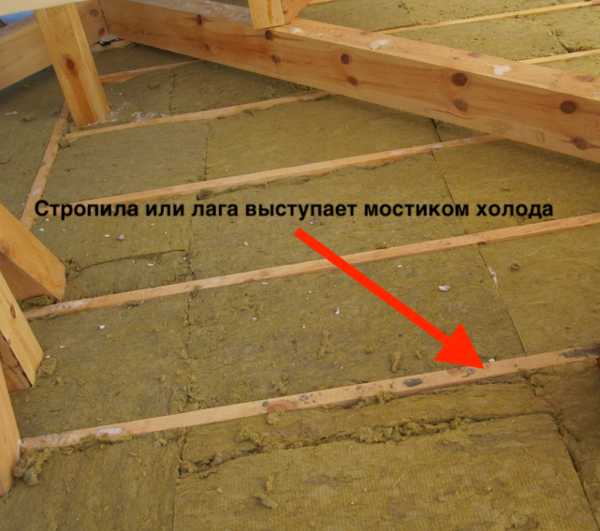

Стропила, лаги – обычные мостики холода

Мостики холода могут быть заложены в конструкцию преднамеренно, «своими руками». Они состоят из деревянных балок, досок высотой 10 — 20 сантиметров, между которыми располагается я утеплитель с сопротивлением переносу теплоэнергии в 4 -7 раз больше чем у дерева.

В принципе это плохо. Лучше обустроить все таким образом, чтобы деревянные несущие обрешетки закрывались слоем утеплителя полностью. С деревом, для его сохранности, лучше применять паропропускные материалы.

Не в ладах с толщиной – деньги на ветер

Самый большой мостик холода по всему дому или в отдельном его месте создается тоже сознательно. Представляется, что утеплитель не дешев, и достаточно его применить слоем 5 см, вместо 20 см которые рассчитываются исходя из предложений нормативов по экономической целесообразности.

Получается выдуманная экономия, с большими затратами на работу и на отделку. В результате экономической отдачи от утепления просто не возникает, созданные конструкции подпадают под понятие мостик холода или утечка тепла. Дополнить толщину бывает невозможно, нужно переделывать заново.

Будущие потери энергии легче предупредить во время строительства, выполнения работ по теплоизоляции дома. Гонятся за ними затем самостоятельно с молотком, пилой и куском пенопласта – дело не совсем благодарное. Внимание к процессу утепления дома, избавляет от подобных проблем.

teplodom1.ru

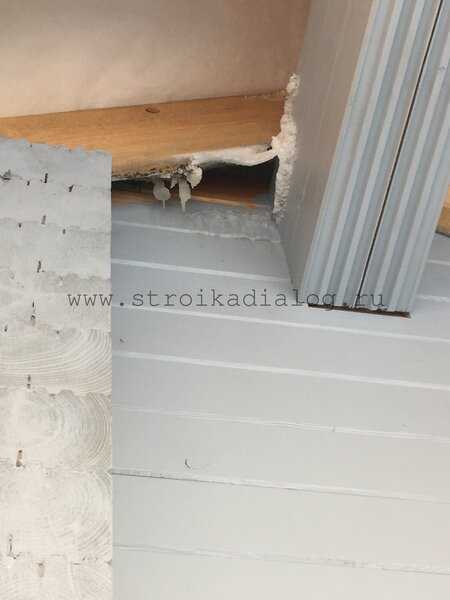

“Мостики” холода на балконе при его утеплении

Самое стандартное утепление балкона делается по такой схеме, как на рисунке. Профили (металлические!) и между ними обычный пенопласт (чаще всего, а иногда и дорогой – экструдированный). Пропенивание стыков и дальше обшивка панелями или вагонкой. И утепление с отделкой готово. Но, будьте уверены, что мостики холода на балконе остались и в огромном количестве.

Заказчик ждет зимы в полной уверенности, что теперь у него зимой будет тепло на балконе: окна стоят пластиковые, стены утепленные.

Но приходит зима и наступает разочарование. Выясняется, что вынести цветочки или стол с компьютером поставить не получиться. Холодно.

Конечно, с профилем удобно работать – он ровный, но то, что остались мостики холода или даже можно сказать – мосты, никого не заботит. Ведь профиль прикручен к холодному парапету (чаще всего бетонному), который имеет температуру окружающей среды. – 30 градусов на улице, значит и парапет будет ненамного теплее. Охлаждается до минуса и шуруп, который крепит отделочные материалы к профилю. Ладно, если это вагонка или пластиковые панели, а если это гипсокартон? Вот гипсокартон по такой схеме крепить нельзя ни в коем случае. Все шурупы промокнут вокруг шляпок.

Утеплить так можно, только тепла не будет

К тому же металлические профили всегда покрыты смазкой, которая осталась на них с завода при прокатке и пена к ним не прилипает. Отстает со временем утеплитель от профилей или даже сразу. А это обязательно  сквозняки на балконе.

К тому же профиль полый внутри и это отличная магистраль для сбора и распределения холодных потоков внутри стены. А место, где сквозняк себе найдет выход будет обязательно. Как известно из поговорки: он “всегда дырочку найдет”. Когда работает бригада, которая не специализируется, именно, на утеплении балконов в многоэтажных домах, то будьте уверены, что там будут не “дырочки”, а щели и дыры. И дело не в небрежности, а в отсутствии видения инженерной задачи в целом. Лишь бы внешний вид был, но это неправильный подход.

Ведь по такой схеме утепления даже проводят соединение балкона с комнатой. При поступление теплого воздуха из квартиры, который имеет повышенную влажность, начинает выпадать конденсат на участки, где нет утеплителя под обшивкой и тем более, где шурупы под отделкой. Панелям и вагонке ничего не будет, а обои на гипсе отстанут.

Конечно, на таком балконе будет несколько теплее, чем на улице, но разве есть разница будет на нем -20°С, как на улице или же -5°С. Только что курить будет комфортней.

Те, кто утеплил себе так могут сказать, что зимой он на балкон в рубашке выходит. И это правда. Днем от солнышка такой балкон разогреется и можно будет даже открыть дверь в комнату. Но ночью, он опять остывает и начинает охлаждать комнату. Приходится закрывать дверь. За ночь он окончательно остывает и уходит “в минус”. Днем он снова нагревается от солнца и можно снова выходить в рубашке. Вот такой цикл всю зиму. Какие тут обои могут быть?

Отделка только вагонкой или панелями

Правда, обои не поклеить на таком балконе – только вагонка или панели. Отстанут из-за конденсата. И цветы с компьютером не поставить, конечно. Т.е. это самая стандартная холодная отделка балкона, только днем на нем более-менее тепло.

Большого ума не надо разместить профили (металлические!) на стене лоджии и разложить между ними изовер или пенопласт, прикрутить гипсокартон и потом ждать тепла зимой на таком “утепленном” балконе. Большинство людей считает это достаточным … до первой зимы. А потом, когда сквозняк и холод с балкона “достанут” – закрывают все примыкающие к балкону (лоджии) помещения, и вся семья переезжает в оставшиеся комнаты.

Такой способ утепления, показанный на рисунке, тоже имеет право на жизнь. Пенополистирол – хороший термо- и шумоизолятор. После такой обработки стен и парапета, на балконе будет тише и теплее. Для многих другого и не надо. Вот и хорошо. Но мы работаем для других, для тех кому нужна настоящая  комнатная температура на балконе  зимой.

Теплый Балкон, 2013 г.

balkonplus.ru

как качественная теплоизоляция дома избавят Вас от

Экология жизни. Усадьба: Качественная теплоизоляция холодных этажей позволит снизить тепловые потери жилых помещений и повысит комфорт жилья. В период строительства дома не стоит экономить на утеплителе, ни время, ни силы, ни деньги.

Тепловой мост – это термин, часто используемый в строительстве и технике.

При строительстве теплоизолированных зданий необходимо по максимуму сократить возможные утечки тепла, через так называемые “мостики холода”. Мостик холода это та часть отапливаемого здания или сооружения, через которую из-за большого коэффициента теплопередачи строительного материала (плохо теплоизолированные или не теплоизолированные участки здания) происходят потери тепловой энергии.

Мостики холода – это, по сути, участки стены дома с более высоким коэффициентом теплопроводности строительного материала по сравнению с основной структурой здания. Внутри здания температура стен в этих местах обычно ниже, чем на других поверхностях и, как правило, здесь конденсируется водяной пар.

В зависимости от причин повышенных утечек тепла, существуют два типа тепловых мостиков холода:

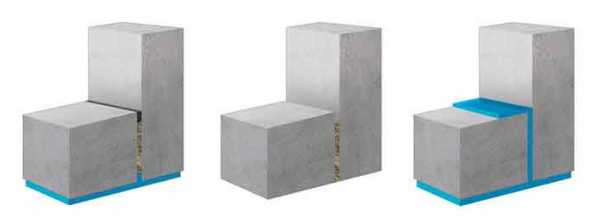

• конструктивные мостики холода – возникают из-за сочетания различных строительных материалов, имеющих разные коэффициенты теплопроводности;
• геометрические мостики холода – результат геометрических переходов формы здания, например внешние углы.

На практике часто наблюдается сочетание обоих факторов.

Узкое место в теплоизоляционном контуре домов – опорная зона плит перекрытий на наружные стены. В проектах эти зоны дополнительно утепляются. Стандартная ситуация при выявление мостиков холода – строители нарушили технологию именно в этой зоне. Либо плиты оказались другого типоразмера (например, длиннее) и строители насквозь прорезали стену, либо при укладке плит сместили их за проектную опорную зону, и под теплоизолятор не осталось места.

Оконные (дверные) перемычки со слоем утеплителя, проекты предусматривают и такое. Но не часто встретишь, чтобы строители парились с такой мелочью! Задача решается проще железобетонная перемычка и всё.

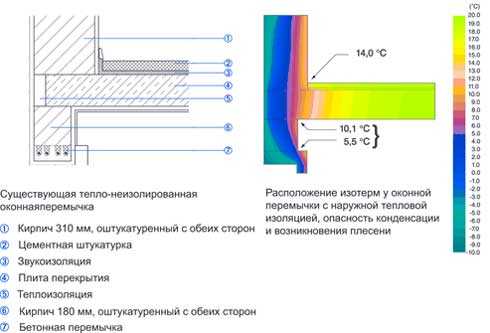

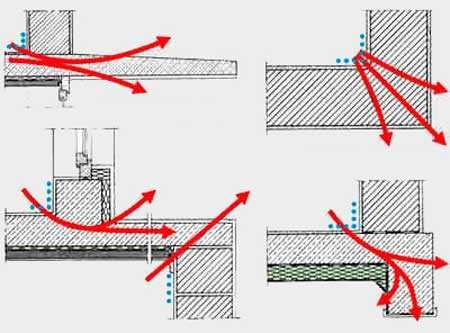

На рисунке показано (Рис-1), как железобетонные конструкции стены, имеющие теплопроводность больше чем кирпич, несмотря на слой теплоизолятора, создают каналы теплопотерь (мостики холода).

Верхний элемент, плита перекрытия, с внешней стороны на 100% защищена утеплителем. Но она своей высокой теплопроводностью создаёт повышенный градиент температур у смежного слоя кирпичной кладки, никак не утеплённого, что создаёт канал теплопотерь.
На рисунке нижний элемент, ж/б перемычка над окном (дверью), сверху происходят теплофизические процессы, аналогичные описанным в предыдущем абзаце. А снизу ж/б перемычку защищает только слой штукатурки.

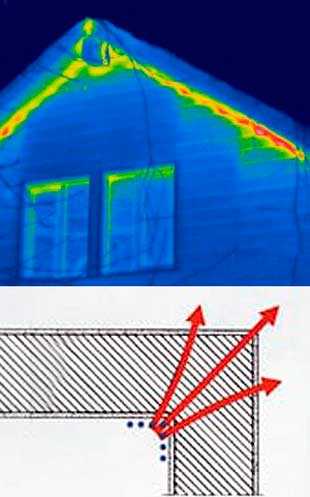

Конденсат в углах дома – красноречивый показатель общей недостаточности слоя утеплителя. Т. е. дом утеплён по минимуму. И если внешние углы холодные по всей длине, то в период низких температур наружного воздуха в углах появится конденсат. Для того, чтобы понять, почему это происходит, сделаем чисто геометрические построения.

При толщине стены в 50 см, отложите от внутреннего угла ещё 50 см по внутренней стороне. Противолежащая точка на внешней стороне будет в 100 см от внешнего угла. Ну а дальше простейшая арифметика – площадь теплоотвода внешней стены в районе угла дома в два раза больше.

При одинаковых внешних теплопотерях, на всём протяжении внешней стены угол будет холодным из-за вдвое меньшей площади поглощаемого тепла из дома. Ситуация ещё хуже в местах схождения трёх плоскостей: двух внешних стен и перекрытий (пола, потолка).

Расположение оконного блока в проеме стены так же играет немаловажную роль в предотвращении тепловых мостиков холода. Если дом утепляется по технологии навесной фасад, то лучше раму частично вынести за стену во внешний слой утеплителя, удалив тем самым угол несущей стены от воздействия холодного воздуха и укрыв его большим слоем теплоизолятора. Необходимо хорошо продумать и тщательно выполнить утепление внешних откосов и рамы оконного блока. Это позволит избежать больших теплопотерь по периметру оконного блока и гарантирует от появления конденсата зимой.

Технологические отверстия под коммуникации, проходящие сквозь наружную стену лучше делать из плохо проводящих тепло материалов. Допустим из пластиковых труб, хорошо запенив место посадки в стене, а проложив (протянув) коммуникации в трубе, запенить и внутренний объём.

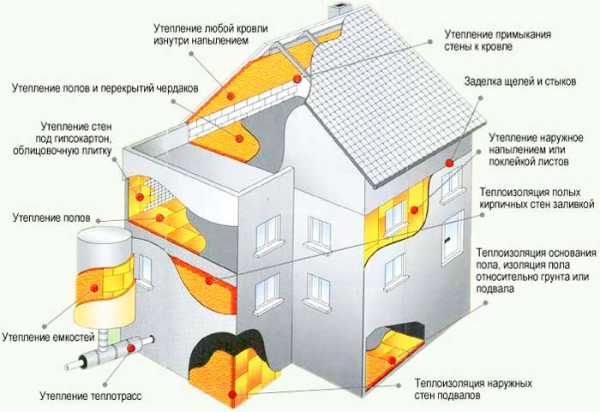

Эффективная и продуманная внешняя теплоизоляция здания позволит свести к минимуму количество сильно выраженных мостиков холода, как конструктивных, так и геометрических, что очень важно при строительстве энергоэффективного дома.

В технике очень часто применяют термин «теплового моста», сталкиваются с этим явлением все, кто имеет кондиционер. Если теплоизоляция трубок с хладагентом произведена не должным образом, то происходит конденсация водяных паров на трубках и, как следствие, протечки. Так же, кроме изоляции трубопроводов с хладагентом, необходимо тщательно теплоизолировать клапана, вентили и другую арматуру, это позволит предотвратить возникновение тепловых мостов, и проникновение теплого воздуха к локальным частям трубопроводов.


Утепление пола и подвала.

Потери тепла через пол составляют 10% от общих тепловых потерь дома, эффективная теплоизоляция позволит снизить эти теплопотери на 60%. Под «эффективной» теплоизоляцией подразумевается слой утеплителя не менее 10 см.

Если разница температур между отапливаемым и мало отапливаемым помещением небольшая, и составляет примерно 4-5 ° C, то особой необходимости теплоизолировать помещения между собой нет, т.к. материал и работы по теплоизоляции в этом случае будут окупаться очень долго, если вообще окупятся. При большем перепаде температур, целесообразно теплоизолировать помещение. Для системы «тёплый пол» теплоизоляция со стороны холодного помещения (подвала) обязательна, иначе не избежать больших теплопотерь.

При термоизоляции подвальных помещений предпочтительна внешняя теплоизоляция фундамента, отмостки и тепло-гидроизоляция пола от грунта. Толщина утеплителя зависит от температуры в неотапливаемом помещении, и должна быть от 8 см между смежными помещениями и не менее 10 см для стен, контактирующих с уличным воздухом. Если на каком-то перекрытии установлена система «тёплый пол», то толщина слоя утеплителя для него увеличивается на 30 – 50%.

Для теплоизоляции полов по грунту и теплоизоляции плит перекрытий под стяжку, на тонкий слой песка, укладываются теплоизоляционные панели экструдированного пенополистирола теплопроводностью λ = 0,036 Вт /мК (плотность 30-50 кг/м 3, в зависимости от расчетных нагрузок на пол). Толщина утеплителя в каждом случае должна рассчитываться индивидуально, но не менее 5 см.

Экструдированный пенополистирол практически единственный доступный утеплитель, не боящийся контакта с влагой, а находясь под слоем стяжки, он никак не меняет свои свойства со временем. Экструдированные пенополистирол, несмотря на свою пожароопасность, нашёл широкое применение в строительстве при утеплении цокольных и подвальных этажей зданий, утепления полов по грунту, бетонных перекрытий под стяжкой и различных придомовых территорий, где невозможно даже теоретическое воспламенение материала. Рис-2

Утепление мансарды или чердачного перекрытия.

Теплопотери через крышу могут составлять до 30% от общих теплопотерь по дому. В зависимости от того, как вы планируете использовать мансардный этаж или чердак, теплоизоляционные работы необходимо проводить либо непосредственно на крыше, либо на перекрытии не отапливаемого чердака. Толщина слоя утеплителя на крыше или перекрытии чердака должна составлять не менее 20 см. В зависимости от конфигурации кровли дома и ее состояния, срок окупаемости работ по утеплению составит 2-4 года.

Кровля и крыша

Площадь непосредственно под крышей часто используется для жилья, хотя редко имеет адекватную теплоизоляцию, что даёт не только зимние теплопотери, но и гораздо большие проблемой перегрева подкровельного пространства летом.

Через плохо утепленную крышу можно потерять до 30% тепла, поэтому рекомендуемая толщина утеплителя не менее 20-25 см. Увеличение толщины теплоизолятора свыше 25см непропорционально увеличивает затраты связанные не столько с большим количеством утеплителя, сколько с необходимостью постройки дополнительных силовых конструкций, что является экономически не эффективным и увеличивает срок окупаемости.

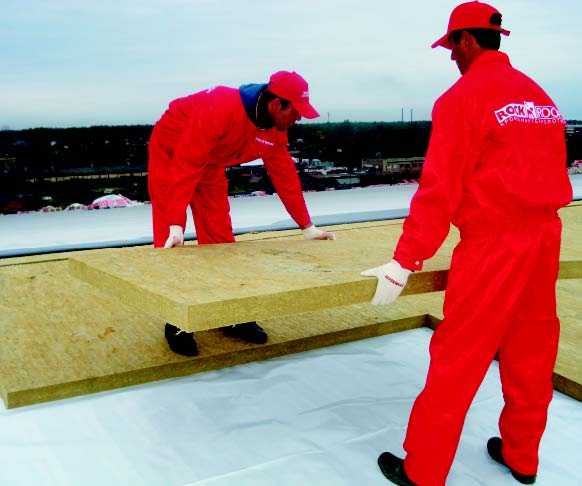

При термоизоляции крыши утеплитель размещают как между стропилами, так и под ними. Для того чтобы исключить мостики холода, рекомендуется при помощи контр обрешеток выполнить утепление пространства под стропилами дополнительным слоем теплоизоляции.

В целях безопасности, лучше применять негорючие, паропрозрачные утеплители: минеральная вата, пеноизол, эковата. Для защиты от влаги и предупреждения её накопления и конденсации в слое утеплителя, с внутренней стороны помещения теплоизолятор покрывают слоем пароизоляционной мембраны.

Внешний слой теплоизолятора должен быть обязательно защищен от продувания ветром паропрозрачной мембраной. Между финишным кровельным покрытием и паропрозрачной мембраной обязательно монтируется вентилируемый зазор шириной неменее 5см.

Вентиляционный зазор – важный технологический элемент, удаляющий водяные пары из слоя утеплителя, и небрежное отношение к нему приведёт к намоканию утеплителя и потере его теплоизоляционных свойств, протеканию скопившейся воды в помещение.
Рис-3

Теплоизоляцию чердачных не отапливаемых помещений рекомендуется проводить сверху. Под теплоизоляцию так же, как и в случае утепления мансардных этажей, необходимо проложить пароизоляционную мембрану, слой утеплителя при утеплении чердака, в связи с относительной простотой монтажа, рекомендуется делать не менее 30см.

В зависимости от типа теплоизоляционного материала, возможно, понадобится установка паропрозрачной ветрозащитной мембраны над слоем утеплителя. Из утеплителей лучше использовать негорючие паропрозрачные материалы, такие как различные виды минваты, стекловаты, эковаты или пеноизол.

И в заключение хотелось бы подчеркнуть, что любой утеплитель должен быть хорошо защищен от осадков и воздействия сильных ветровых нагрузок.
Утеплённая крыша или чердак, обеспечат комфортные условия и правильный микроклимат в помещении, значительно снизятся потребление энергии для отопления и охлаждения.

Качественная теплоизоляция холодных этажей позволит снизить тепловые потери жилых помещений и повысит комфорт жилья. В период строительства дома не стоит экономить на утеплителе, ни время, ни силы, ни деньги.

Относительно небольшие дополнительные финансовые затраты на этом этапе, немного больше внимания к сомнительным местам, качественные долговечные материалы, грамотное исполнение, избавят вас от многих проблем в будущем, гарантируют теплый, комфортный дом. Дом, который и через двадцать лет всё так же будет свеж и нов. Дом без гниющих балок и мокрых стен, тёплый и уютный.опубликовано econet.ru

econet.ru

Мостики холода в каркасном доме при строительстве при утеплении: в окнах и лоджии +Фото

Для сохранения энергии и тепла в доме идеальной была бы ситуация, при которой теплоизоляция будет устроена непрерывно по всему дому.

Но в доме есть такие места, где теплоизоляционную систему необходимо прерывать (например, вокруг окон и дверей). От качества исполнения данных узлов на прямую будет зависеть утечка через них тепла.

Мостики холода – это причина возникновения на стенах сырости и плесени. Снижение температуры на внутренних поверхностях ограждающих конструкций вызовет смещение точки росы и в результате конденсацию водяного пара.

В местах появления сырости появляется и пыль, образуются черные и грязные пятна. А пыль — это идеальная питательная среда для большинства микроорганизмов и домовых грибов, поэтому пятна достаточно быстро покрываются плесенью.

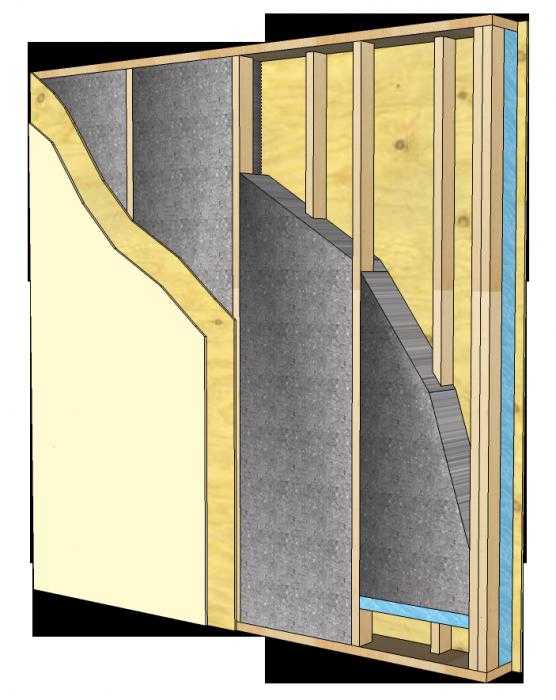

Возможных мест, где могут появиться мостики холода в каркасном доме, очень много. Например, в каркасной конструкции дома мостиками холода являются стойки. Если стойки сделаны из дерева, то мостики будут выражены слабо ввиду сниженной теплопроводности древесины.

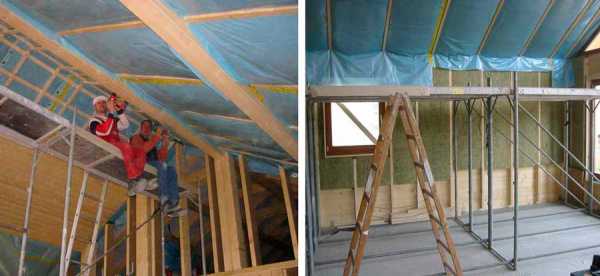

При теплоизоляции потолка так же балки перекрытия будут являться мостиками холода, а стропила являются мостиками при теплоизоляции крыши. Если стена имеет многослойную конструкцию — это может стать проблемным при установке коленчатых мансардных стен либо наружных железобетонных лестниц. Очень слабым местом появления мостиков холода является железобетонная плита перекрытия.

Причина появления данной проблемы заключается в следующем: наружная и внутренняя кладки стены усаживаются по-разному. Для того, чтобы не было смещения плоскостей, приходится выносить перекрытия между этажами за внешний предел дома, и на них уже опирать две стены.

Вставку устанавливают следующим образом: оставляют специальный разрыв в слое бетона, к арматуре прикрепляют теплоизоляционный материал и уже после заливают бетонной смесью. Такое решение является более экономически верным, хотя, стальной каркас отдает тепло, и могут заново образоваться мостики холода в стене. Существует более дорогой вариант, и более эффективный: сделать специальный разрыв и в бетоне и арматуре, установить в них теплоизоляционные строительные материалы и уже тогда все залить бетонной смесью.

Мостики холода можно разделить на такие, которых можно избежать, и на такие с которыми придется смириться.

Ниже рассмотрим места образования мостиков холода:

• Оконные и дверные проемы. Даже при самых теплых окнах и дверях они всегда будут более холодными, чем сплошная монолитная стена. И если в гостиной комнате установлены большие окна, именно эта стена будет иметь более сниженные показатели сопротивления тепловой отдачи. Расположенные на южном фасаде большие окна впускают в дом гораздо больше тепла, чем отдают.
• Контуры дверных и оконных проемов являются уязвимыми местами для мостиков холода, и часто именно они упускают тепло. Для этого нужно обратить особое внимание на способ их установки, предусмотреть закладные элементы и применить теплоизоляционные строительные материалы для удержания тепла.
• Балконы и лоджии. Чем сложнее форма дома и чем больше декоративных деталей украшают его внешний фасад, и тем труднее выполнять теплоизоляцию качественно. Огромное количество проблем для установки теплоизоляции создают балконы и лоджии. Требования конструкции к прочности балкона выполняются достаточно строго, но место примыкания балконной плиты к перекрытию становится основным путем для утечки тепла. В этих местах наиболее часто возникают плесень на штукатурке внутри дома.

Достаточно простой способ ликвидировать образования мостиков холода на балконе — это применение теплоизоляционных балконных деталей и элементов. Состоят они, как правило, из арматуры и термовкладыша. Арматура балконных деталей и элементов выполняется из высокосортной стали, обладающей маленькой теплопроводностью.

Эти элементы и детали можно применять в разносложных стенах. Доступны разные типы балконных элементов и деталей, которые можно использовать для каждого вида балкона.

Точечные мостики холода

Наиболее часто приходится что-то крепить к фасаду дома: ограждение лоджии, навес над входом, и  прочее. Данные элементы крепятся непосредственно к стене, а не к слою изоляции. Благодаря этому и возникают точечные мостики. У вас не получиться их избежать, но сейчас на строительном рынке появились специальные анкеры, при помощи которых можно сделать качественную теплоизоляцию мостиков холода.

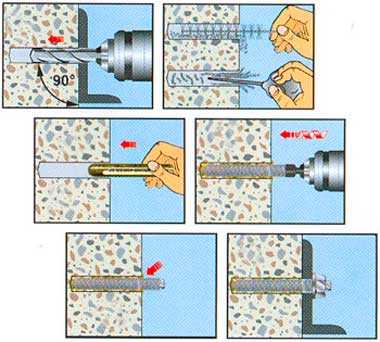

Химические анкеры принято подразделять на два типа: ампульные и инъецирующие. Использование ампульных анкеров заключается в следующем.

Необходимо просверлить отверстие в стене, после очистить его при помощи нейлоновой щетки; далее вставить в это отверстие ампулу, содержащую в разных соотношениях смолу и отвердитель.

При вбивании в отверстие крепящего стержня, ампула разрушается, и ее содержимое перемешивается; через несколько часов анкер можно смело нагружать. Использование инъецирующих анкеров связано с применением монтажного пистолета, в картридже которого в различных секциях и соотношениях находятся смола и отвердитель.

Они будут смешиваться при сжатии картриджа и через специальное сопло поступать в отверстие, в которое затем вставят крепящий стержень. Использование химических анкеров исключает все контакты стены со стальными соединительными деталями и элементами, как следствие, предотвращаются мостики холода.

Образование щелей между плитами

Плиты пенополистирола или минеральной ваты должны соединяться очень плотно встык, иначе между ними могут остаться щели.

Как правило, строители стараются исправить плохое положение, заполняя все щели клеем, который имеет плохие теплоизоляционные свойства и параметры по сравнению с изоляционным строительным материалом.

И в результате данные щели становятся открытыми мостиками холода, а это значительно уменьшает эффективность утепления.

Цокольный этаж

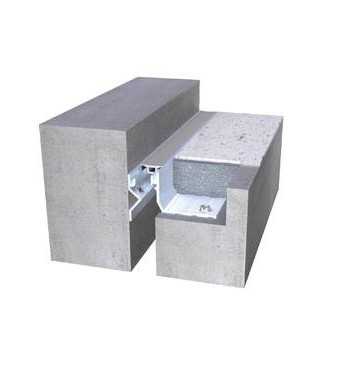

Между слоями теплоизоляции цокольного этажа и стеной дома необходимо оставить дилатационную щель. В нее поместить уплотнительную специальную ленту.

Проблемы возникают когда при строительстве про эту ленту забывают: в таком случае образуется сильный линейный мостик холода. При воздействии высокой температуры пластические массы вытекают из щелей.

Помимо ленты, можно использовать и другие средства, такие как, забутовочный шнур – он хорошо  удерживает массу и в значительной степени ограничивает ее чрезмерное расходование.

Растворные швы в кладке также будут являться мостиками холода. Стена из термоэффективных блоков может потерять свои теплосберегающие показатели и свойства, если она дополняется обыкновенным силикатным кирпичом, это неизбежно приведет к возникновению мостиков холода.

Швы очень хорошо промерзают и гораздо быстрее блоков. Именно поэтому при утеплении мостиков холода используют раствор для кладки, который идет менее теплопроводным, например с применением перлитового песка, а швы выполняются как можно тоньше. Качественно выполненные блоки, у которых геометрические параметры строго стандартизированы, необходимо укладывать на специальный клей. Тогда и толщина их шва будет получаться всего 3 мм, и влияние мостиков холода сведется к минимуму. А при кладке из обычного силикатного кирпича это недостижимо.

9 лучших строительных и мебельных магазинов!

• Parket-sale.ru- Огромный ассортимент ламината, паркета, линолеума, ковролина и сопутствующих материалов!
• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
•  Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru – “Купистол” стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru-  гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.”
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru
