правила противопожарной и звуковой защиты
Воздуховоды являются важной составляющей системы климат-контроля, отвечающей за подачу воздуха в помещение и его отвод. Такие системы устраиваются в жилых зданиях, складских и производственных помещениях, офисах, торгово-развлекательных комплексах. Главной целью организации систем вентиляции и кондиционирования является создание максимально комфортного климатического режима в помещениях с минимальными энергетическими затратами. Решение этой проблемы обеспечивает качественная изоляция воздуховодов вентиляционных систем.
Для защиты воздуховодов используют различные типы изоляции – тепловую, противопожарную, звукоизоляцию, изоляцию, предотвращающую образование конденсата. Для каждого типа изоляции используются различные материалы, большинство из которых способны решать комплексные задачи.
Тепловая изоляция воздуховодов
Применение теплоизоляции для воздуховодов даёт возможность уменьшить потери тепла, уходящего из помещения наружу через вентиляцию, тем самым снизив расходы на отопление. Теплоизоляцию устраивают на внешних элементах вентиляционных систем для ограничения и контроля тепловых потерь.
На различных участках воздуховодов устройство теплоизоляции даёт возможность решать следующие задачи:
- При перемещении тёплых воздушных потоков через протяжённые участки вентиляционных систем необходимо обеспечить поддержание их температуры на определённом уровне. Тип теплоизоляции и её толщину определяют с помощью теплотехнических расчётов, основанных на технических условиях эксплуатации вентиляции.
- Теплоизоляция необходима и для воздуховодов, транспортирующих холодный воздух. Это мероприятие необходимо для защиты холодных воздушных потоков от нагрева тёплым воздухом, окружающим вентиляционные воздуховоды. При отсутствии теплоизоляции эффективность кондиционирующей системы существенно снижается. Правильно устроенная теплоизоляция даёт возможность достигать заданных температурных режимов и обеспечивает соответствие работы системы вентиляции и кондиционирования без дополнительных настроек.
В целях обеспечения теплоизоляции воздуховодов климатических систем с успехом применяют следующие типы утеплителей: материалы на основе базальтового волокна, стекловату, вспененный каучук, вспененный полиэтилен, чаще всего имеющий покрытие из алюминиевой фольги, фольгированные минераловатные маты.
Теплоизоляция может быть как внутренней, так и наружной, однако рассматривать недостатки и достоинства внутренней изоляции не имеет смысла — на практике никто не осуществляет изоляцию воздуховодов изнутри.
Толщина теплоизоляции воздуховода определяется температурным режимом, влажностью, агрессивностью и другими факторами окружающей среды. Производить расчёт толщины изоляции должны только квалифицированные специалисты. Формула расчёта указана в СНИП 2.04.14-88, который можно скачать по ссылке ниже:
СНИП 2.04.14-88*. Тепловая изоляция оборудования и трубопроводов. Скачать.
Устройство изоляции воздуховодов от выпадения конденсата
Серьёзной проблемой при эксплуатации систем вентиляции и кондиционирования является образование конденсата на поверхности воздуховодов, транспортирующих более холодный воздух, чем воздух, находящийся в помещении.
Выпадение конденсата на воздуховодах, особенно в помещениях с повышенной влажностью, вызывает образование капель воды, способных повредить полы, стены и потолки. Постепенно конденсат становится причиной выхода воздуховода из строя.

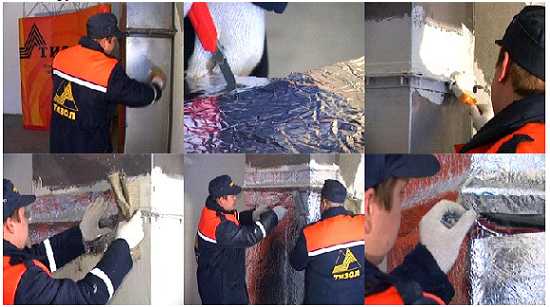

Появление конденсата можно избежать с помощью устройства изоляционного слоя достаточной толщины, чтобы температура наружной поверхности изоляции была не ниже температуры воздуха в помещении. Особенностью такой изоляции является необходимость наличия поверхностного пароизоляционного слоя, назначение которого – защита утеплителя от попадания в него влаги. Чаще всего, с этой целью применяют фольгированные изоляционные покрытия. В качестве основы изоляционного слоя может использоваться базальтовое волокно, вспененный каучук и полиэтилен, стекловолокно.
Все стыки фольгированного изоляционного слоя должны быть тщательно проклеены фольгированной клейкой лентой. Для дополнительной фиксации рулонной изоляции используют проволоку или стальную ленту.
Огнезащитная изоляция воздуховодов
В связи с тем, что вентиляционные воздуховоды соединяют различные типы помещений, они должны в обязательном порядке быть защищены слоем противопожарных изоляционных материалов. Это мероприятие необходимо для предотвращения разрушения воздуховода от внешнего огня при пожаре здания.
Противопожарная изоляция воздуховодов может осуществляться с помощью минераловатных прошивных матов и плит, цилиндров из базальтового волокна.

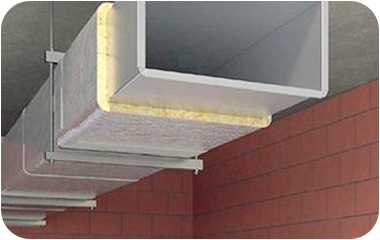

- Минераловатные плиты используют для воздуховодов квадратного сечения, при монтаже их закрепляют шпильками и фиксирующими шайбами или специальными шурупами.
- Прошивные маты могут применяться для воздуховодов как круглого, так и прямоугольного сечения. Между собой маты сшиваются проволокой. Длина прошивного мата под обрезку выбирается в зависимости от диаметра воздуховода. Использование фольгированных матов увеличивает функциональность изоляционного слоя и улучшает внешний вид воздуховода.
Если вертикально расположенные воздуховоды имеют значительную протяжённость, противопожарную изоляцию дополнительно закрепляют на потолке или других строительных конструкциях. Для закрепления используют стальную проволоку или специальные стальные пластины. Способы фиксации огнезащитной изоляции к строительным элементам определяются строительными и противопожарными нормами.

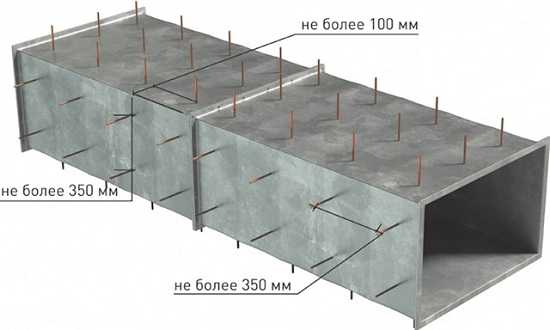

Для фиксации пожарной изоляции воздуховодов прямоугольного сечения к конструкциям здания используют различного типа шпильки.
Если расстояние между воздуховодом и потолком, изготовленным из огнестойких материалов, меньше требуемого для размещения изоляционного слоя, то допускается оставлять верхнюю поверхность воздуховода без изоляции. Если это расстояние равно толщине изоляционного слоя, то изоляция верхней поверхности воздуховода может выполняться частично.
В последнее время для повышения пожарной безопасности воздуховодов применяют антипирены, которые по внешнему виду схожи с окрасочными составами. Их наносят на поверхность воздуховодов кистью, валиком, с помощью краскопульта. При пожаре под воздействием высоких температур защитное покрытие вспучивается с образованием огнестойкого барьера.
Устройство звукоизоляции воздуховодов
Детали вентиляционных систем могут стать источниками нежелательного шума, от которого необходимо оградить вентилируемые помещения здания. Основным генератором шума являются лопасти работающего вентилятора. Помимо основных, существуют и дополнительные источники звуков: заслонки, клапаны, другие механизмы с вращающимися элементами. Собственная турбулентность потока также может создавать шум, а, кроме того, провоцировать резонирующие вибрации. Такие турбулентные потоки появляются в местах изменения направления и сечения воздуховодов.
Часть шумов и вибраций могут быть устранены благодаря свойствам материала, из которого изготовлен воздуховод. Наиболее эффективно эту функцию выполняют гибкие рукава, частично – вентиляционные каналы из полимерных материалов. Сильнее всего шум и вибрации распространяются по металлическим воздуховодам. Поэтому при повышенных требованиях к уровню шума в помещении необходимо устройство шумоизоляции. В некоторых случаях приемлемым выходом является установка канальных глушителей.
Идеальным вариантом для организации шумоизащитного слоя, благодаря волокнистой структуре и оптимальной плотности, является использование изоляции на основе базальтового или стекловолокна.
Уменьшение уровня шума можно достичь с помощью плит со специальным покрытием, изготовленным из стекловолокнистого нетканого материала или стекловолокна. Устанавливают такие плиты внутри воздуховода, стыки закрывают металлическим профилем.
Краткие характеристики материалов, используемых для изоляции воздуховодов
Исходя из результатов анализа рынка строительных материалов и потребительского спроса, можно выделить ряд популярных материалов, применяемых для устройства изоляционного слоя воздуховодов:

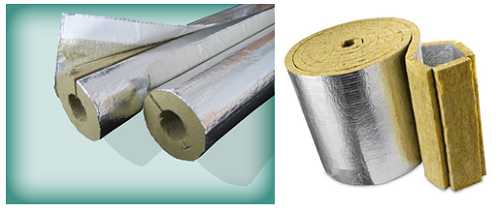

- Для изоляции воздуховодов малого и среднего диаметра широко используются материалы на основе вспененного полиэтилена, состоящего из полиэтиленовой пены с закрытопористой структурой. Наиболее прогрессивным является вспененный полиэтилен, покрытый слоем алюминиевой фольги, обладающим отражающим эффектом. Этот материал химически стоек, экологически безопасен, эффективен для звуко-, тепло-, паро- и гидроизоляции. Фольгированный ППЭ с одной стороны может иметь слой влагоустойчивого клея, позволяющего крепить изоляцию на металлические поверхности и другие материалы. Распространённые марки изоляционного материала данной группы – «Пенофол», «Изолон», «Адгилин М», «Mielterm».

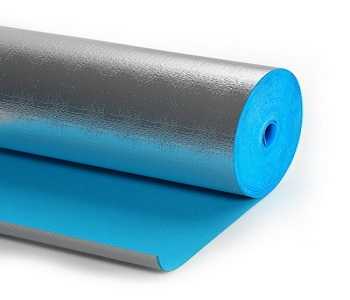

- Современным изоляционным материалом является вспененный каучук, который, наряду с изоляцией строительных конструкций, применяется для защиты воздуховодов от теплопотерь. Вспененный каучук имеет закрытую пористую структуру, обладает высоким сопротивлением диффузии водяного пара. Для изоляции элементов систем вентиляции и кондиционирования применяют вспененный каучук в форме трубок марок «Kaiflex EF» и «Kaiflex EPDM». Изоляционное каучуковое покрытие может выпускаться в форме рулонов и листов – «Kaiflex Protect». Эти материалы могут выпускаться фольгированными, с самоклеящимся слоем или с сочетанием фольги и клеевого слоя.
- Для теплоизоляции климатических систем наиболее широко используется минеральная вата, имеющая хорошие показатели по теплосбережению и высокую огнестойкость. Для защиты воздуховодов большого сечения применяют минераловатные маты, которые производят: фольгированными, ламинированными, ламельными, прошивными. Наиболее известные марки этого типа изоляции воздуховодов: «Paroc», «Nobasil», «Izover», «Rockwool», «Технониколь».
Все изоляционные материалы для воздуховодов отличаются друг от друга характеристиками и стоимостью. Однако следует помнить, что качественная изоляция должна, по возможности, обеспечивать комплексную защиту воздуховода для продления эксплуатационного срока всей системы климатического контроля.
GD Star Rating
loading…
izolyar.com
Теплоизоляция воздуховодов. Огнезащита воздуховодов Вентиляция Статьи и публикации по инженерным системам и оборудованию
ГК Эколайф производит работы по теплоизоляции и огнезащите воздуховодов с учетом требований действующих нормативных документов и техники безопасности. Заказав у нас теплоизоляцию вентиляции под ключ, вы можете быть уверены в отличном результате!
Содержание:
1. Стоимость работ по теплоизоляции воздуховодов
2. Функции теплоизоляции. Зачем утеплять воздуховоды
Договор на теплоизоляцию воздуховодов
Наша компания работает с юридическими и физическими лицами. Мы заключаем договор на монтаж систем вентиляции, который является документом, четко определяющим стоимость и сроки выполнения работ. Заранее обговоренные условия снижают риски для обеих сторон, а также обеспечивают выгоду сделки для продавца и покупателя.
Подписание актов выполненных работ и приема-передачи оборудования означает успешное окончание работ. Мы предоставляем полный пакет документов, в том числе накладные, акты, счета-фактуры и кассовые чеки при оплате наличными, акты пуско-наладки, параметры настройки системы.
После выполнения работ мы продолжаем с вами работать, в качестве консультанта и сервисной организации.
Выезд инженера для расчета стоимости работ производится бесплатно
К оглавлению
Стоимость работ по теплоизоляции воздуховодов
Окончательная стоимость работ по теплоизоляции воздуховодов рассчитывается после выезда специалиста на объект.
| Наименование работ | Стоимость, руб |
| Монтаж теплоизоляции без стоимости материала | от 160 руб/м2 |
| Монтаж гибкого воздуховода | от 160 руб/п.м. |
| Монтаж дроссель-клапана | от 250 руб |
| Монтаж пластинчатого рекуператора | от 3500 руб |
| Монтаж роторного рекуператора | от 7500 руб |
| Монтаж системы автоматики (без пусконаладки) | от 7000 руб |
| Монтаж электрического кабеля (без стоимости материала) | от 50 руб/п.м. |
| Пробивка отверстий | договорная |
| Монтаж жестких круглых воздуховодов | от 110 руб/п.м. |
| Монтаж прямоугольных воздуховодов | от 350 руб/ м2 |
| Монтаж фасонных изделий | 350 руб/ м2 |
| Монтаж диффузоров | 150 руб/шт |
| Монтаж вентиляционных решеток | 150 руб/шт |
| Монтаж адаптеров для решеток | от 200 руб/шт |
| Балансировка по воздуху | от 100 руб |
| Обвязка калориферов вентустановок по теплу/холоду | |
| До 5000м³/ч | 10000 |
| От 5000 до 20000 м³/ч | 15000 |
| Свыше 20000 м³/ч | договорная |
| Фреоновые калориферы | |
| До 5000м³/ч | 10000 |
| От 5000 до 20000 м³/ч | 15000 |
| Свыше 20000 м³/ч | договорная |
Стоимость работ по теплоизоляции воздуховодов
К оглавлению
Функции теплоизоляции. Зачем утеплять воздуховоды
Ни одно современное здание не может обойтись без разветвлённой сети воздуховодов самого разнообразного назначения. Воздуховоды задействованы в системах вентиляции, кондиционирования и отопления (воздушное отопление, воздухообмен в котельной, дымоотведение).
Все они представляют собой трубы, в которых циркулирует воздух. Различаются они лишь по методу циркуляции, скорости воздушного потока и температуре перекачиваемого воздуха.
Независимо от того переносят трубы холод или тепло, воздуховоды нужно утеплять. Утепленный воздуховод снимает сразу несколько проблем: теплообмен, конденсат, шум и вибрация, огнезащита.
Противопожарные, звукозащитные, теплоизолирующие – применяемые утеплители могут быть как универсальными, так и узкоспециализированными. Общие принципы выполнения изоляции воздуховодов для большинства случаев одинаковы.
Теплоизоляция и пароизоляция воздуховодов для уменьшения теплообмена и теплопотерь
Задача систем вентиляции, кондиционирования и воздушного отопления – донести до нужного помещения воздух заданной температуры.
Чтобы уменьшить холодо- и теплопотери в воздуховоде, необходимо свести к минимуму теплообмен между внешней средой и воздухом в трубах. В идеале, этот теплообмен должен быть равен нулю. Для этих целей по всей воздуховодной системе делается тепло и пароизоляция.
Материалы, применяемые в термической изоляции должны обладать четырьмя основными свойствами:
1. низкой теплопроводностью;
2. низкой теплоотдачей;
3. низкой паропроницаемостью;
4. низким коэффициентом влагопоглощения.
Монтаж теплоизоляции воздуховодов осуществляется с внешней стороны. Укладывать утеплитель нужно так, чтобы не оставалось мостиков холода.
Теплоизоляция воздуховодов для предотвращения конденсата, коррозии, плесени и грибка
Воздушные массы внутри помещения и снаружи имеют различную степень влажности.
В сочетании с температурной разницей, это приводит к образованию нежелательного конденсата. А конденсат, в свою очередь, вызывает коррозию металлических частей воздуховодов, приводит к порче внутренней отделки помещений и мебели, способствует возникновению и распространению грибков и плесени. Это нарушает санитарно-гигиенические нормы и снижает срок службы оборудования.
Поэтому теплоизоляция воздуховодов – это стандартный защитный процесс, без которого сегодня не обходится ни одно строительство.
«Точка росы» может быть как внутри воздуховода, так и снаружи. Чтобы предотвратить негативное воздействие влаги на металл, необходимо сделать расчет оптимальной толщины утеплителя для теплоизоляции воздуховодов всех систем – воздушного отопления, вентиляции, кондиционирования.
Шумо- и виброизоляция системы воздуховодов
В процессе работы систем воздуховодов, как и при работе любого оборудования, неизбежно возникают шумы и вибрации. Можно перечислить ряд причин их возникновения:
• работа вентиляторов, компрессоров, электродвигателей и другого оборудования;
• вибрация коробов из-за аэродинамических факторов, особенно в местах стыковки секций и на поворотах;
• воздействие на конструкцию турбулентных воздушных потоков.
Неприятные человеческому слуху шумы проникают из помещения в помещение, причиняя дискомфорт и неудобство.
В офисах, зданиях и сооружениях общественного назначения, где важен акустический комфорт, производят специальные работы по минимизации шумов, исходящих от воздуховодов. Для приглушения и ослабления звука применяют специальные “шумоглушители” и звукоизолирующие покрытия.
Зачастую специалисты производят расчет и совмещают звукоизоляцию с наружной и внутренней теплоизоляцией воздуховодов. Правильно утепленные воздуховоды навсегда избавят вас от шума и вибрации.
Огнезащита. Повышение огнестойкости воздуховодов
По требованиям противопожарной безопасности, в современных зданиях воздуховоды должны сопротивляться огню не менее 30 минут. Оцинкованная сталь – самый распространённый материал для воздушных коробов – выдерживает воздействие огня максимум 10–15 минут.
Довести противопожарные свойства воздушных систем до требуемого уровня можно путём устройства наружной теплоизоляции. Но только правильно выполненная огнезащита даст необходимый и надёжный эффект.
Требования безопасности в современном строительстве включают множество разделов. Системы воздухопроводов, их пожарная и санитарная безопасность, тепловая и звуковая изоляция, включены в этот перечень. Не следует соблазняться мнимой экономией, которая может привести впоследствии к неоправданно высоким расходам.
Чтобы затраты на теплоизоляцию воздуховодов не превысили разумных пределов, необходимо выполнить грамотное проектирование и тщательные расчёты. В проектной документации должно быть проработано количество, тип и способ монтажа теплоизолирующих слоёв. Указана конкретная марка и толщина утеплителя.
Наша компания может выполнить все необходимые работы под ключ.
К оглавлению
Нормативная база для теплоизоляции воздуха. Схема утепления воздуховодов
Для качественной теплоизоляции воздуховода нужно правильно выбрать утеплитель и его толщину, а также учесть условия среды: влажность внутреннего и наружного воздуха, перепады температуры, концентрацию агрессивных веществ.
Ветер, осадки и солнечная радиация постепенно уменьшают теплоизоляционные свойства материала, поэтому для воздуховодов, проходящих вне помещений, нужны дополнительные слои защиты.
Элементы комплексного утепления воздуховодов:
• утеплитель;
• крепежные и армирующие элементы;
• наружная защита, предназначенная для противодействия механических воздействиям;
• надежная пароизоляция.
Для расчета толщины теплоизоляции воздуховодов используют СНИП 2.04.14–88 «Тепловая изоляция оборудования и трубопроводов». Этот документ регламентирует теплоизоляцию для систем транспортировки сред с температурой от -180 до +600°C и содержит подробную таблицу, в которой все данные объединены в единый реестр.
В частности, перечислены допустимые материалы и толщина для каждого слоя: теплоизолирующего, пароизоляционного и покровного.
Приводится расчет утеплителя в зависимости от диаметра труб и температуры транспортируемого воздуха.
Запрещено использование сыпучих утеплителей при прокладке трубопроводов под землей. Для надземной прокладки на высоте свыше 6 м обязательно использование покровного слоя из стекловолокна.
Стандарт включает в себя 13 приложений, содержащих необходимую справочную информацию.
Предъявляемые им требования распространяются, в том числе, на воздуховоды в крупных промышленных объектах и системах гражданского строительства, как государственного, так и частного.
Как правильно провести изоляцию?
Способы утепления уличных воздуховодов
1. Если ранее гибкий воздуховод уже утеплялся, то старый слой теплоизоляции следует удалить.
2. Выполняется зачистка поверхностей, удаляются остатки клея и прочие защитные материалы.
3. Если утеплитель – рулонный либо листовой материал, им нужно обмотать гибкий воздуховод. Количество слоев зависит от требований, предъявляемых к теплоизоляции. Наилучшим вариантом является самоклеящаяся теплоизоляция.
4. При использовании полиуретановой теплоизоляции необходим армирующий каркас (металлическая либо синтетическая сетка). Он натягивается на гибкий воздуховод, крепится болтами или хомутами из металлической ленты.
5. Наиболее трудоемкий способ утепления – укладка утеплителя в виде матов на гибкий воздуховод. Крепеж выполняется посредством хомутов, ленты или вязальной проволоки.
6. В завершение работы теплоизолированный воздуховод закрывается слоем гидроизоляции и кожухом механической защиты (применяется неопрен, листовой алюминий или оцинкованная жесть). Для качественной гидроизоляции следует использовать долговечные и надежные материалы с максимально длительным сроком эксплуатации. Защитный кожух должен выдерживать воздействие ветра, осадков, солнечное излучение и перепады температур.
Как выполняется утепление воздуховодов внутри помещений
Несмотря на то, что воздуховоды очень часто располагаются внутри помещений, их тоже нужно утеплять.
Технология утепления при этом практически не отличается от изоляции, выполняемой на улице, единственное отличие заключается в том, что для нее не обязательно использовать защитный слой, за исключением случаев, когда воздуховоды располагаются в помещениях, уровень влажности в которых повышен или имеются какие-либо агрессивные среды – тогда без защиты вряд ли удастся обойтись.
Однако, чаще всего в квартирах и частных домах используется изоляция, подобная теплоизоляции пола или стен. Для этого воздуховоды покрываются специальной мембраной, которая используется для обеспечения гидроизоляции. Далее осуществляется укладка утеплителя, который покрывается еще одним слоем мембраны либо алюминиевой фольгой, причем последний вариант предпочтительней, так как он выступает в роли своего рода парового барьера.
Как рассчитать необходимую толщину утеплителя
Осуществляя расчет необходимой толщины утеплителя, необходимо учесть такие показатели используемого материала, как коэффициент теплопроводности и теплоотдачи поверхности. К примеру, теплоотдача минеральной ваты и войлока составляет 0,045, пенопласта, пенополистирола и пенополиуретановых листов – от 0,040 до 0,37, а вспененного каучука – 0,03.
Чем ниже уровень теплопроводности, тем более тонкий слой утеплителя можно использовать в процессе отделки воздуховода.
Основные виды утеплителей для воздуховодов
В качестве самых распространенных материалов, используемых в качестве утеплителя воздуховодов, используются:
• минеральная вата;
• алюминиевая фольга;
• пенополистирол;
• вспененный полиэтилен.
Все перечисленные и другие материалы, используемые для обеспечения теплоизоляции и акустической защиты воздуховодов, в полной мере отвечают всем требованиям и нормам, при этом неплохо поглощают вибрацию и шумы.
Минеральная вата. При грамотной эксплуатации может служить в качестве утеплителя на протяжении тридцати лет, если, конечно, гидроизоляция выполнена по всем правилам. Чаще всего для теплоизоляции воздуховодов используются формованные изделия, которые представляют собой трубные секции – либо полужесткие. Помимо этого, для тех же целей можно использовать минераловатный утеплитель, который поставляется в виде панелей или рулонов.
Основные этапы выполнения работ в процессе утепления минеральной ватой:
1. Очищение поверхности воздуховода от загрязнений, плесени и ржавчины.
2. Обмотка воздуховода гидроизоляционным материалом.
3. Обмотка каждого элемента воздуховода минеральной ватой, стыки которой дополнительно закрепляются при помощи скотча либо специальных пластиковых хомутов, оснащенных металлическими креплениями.
4. Нанесение на поверхность минеральной ваты дополнительного слоя из алюминиевой фольги, который можно при необходимости заменить оцинкованным кожухом.
5. Соединение при помощи пластиковых или металлических креплений.
6. При необходимости – фиксация кожуха с помощью оцинкованной проволоки.
Использование этих нехитрых советов по утеплению минеральной ватой позволит сделать воздуховоды, изготовленные из оцинкованной стали, гораздо тише и обеспечит более длительный срок их эксплуатации.
Базальтовое волокно. Данный материал представлен негорючими матами, плотность которых составляет от 20 до 90 кг/м2. Базальтовое волокно может быть кашировано стеклохолстом или фольгой, благодаря чему срок его службы при правильной эксплуатации увеличивается до пятидесяти лет.
Стекловата – материал, отличающийся высоким уровнем теплопроводности, способный обеспечить примерно 25 лет безупречной работы.
Вспененный полиэтилен – материал высокой плотности, на который производитель предоставляет гарантию в восемьдесят лет.
Полиуретан, Пенополистирол, поставляемый в форме трубных секций, разъемная структура которых в сочетании со специальными пазами, делает его использование максимально простым и удобным.
Жидкая теплоизоляция. Данный материал представляет собой полимер, который напоминает пену, быстро застывающую в процессе использования и образующую прочный утеплительный слой. Такой материал отличается повышенной адгезией по отношению практически ко всем поверхностям, при этом не пропускает пар и совершенно не подвержен воздействию влаги. Единственный недостаток жидкой теплоизоляции заключается в ее излишней мягкости, из-за чего структуру материала легко можно нарушить даже небольшим механическим воздействием. Именно поэтому в дополнение к жидкой изоляции обычно используют дополнительную защиту.
Синтетический вспененный каучук. Такой материал поставляется в форме листов, отличаясь гибкостью и эластичностью. Он неплохо сохраняет придаваемую ему форму и служит на протяжении 25 лет. Отличаясь превосходными звукоизоляционными свойствами, он не склонен к возгоранию и не подвержен гниению при контакте с влажной средой.

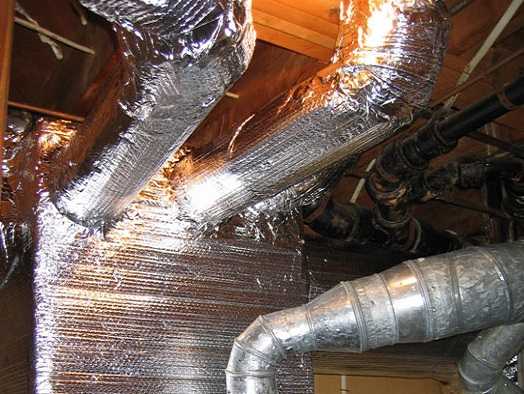

Алюминиевая фольга. Сам по себе такой материал не может выступать в качестве утеплителя, однако, в данном направлении обычно используются его отражающие способности. Если фольгу использовать для теплоизоляции воздуховодов, например, в дополнение к вспененному каучуку, то он может стать идеальным теплоизолятором, способным сохранить воздушные каналы, не допустив потери тепла и выпадения конденсата.
Использование в качестве утеплителя для воздуховодов минеральной ваты позволяет обеспечить идеальную теплоизоляцию при условии обеспечения качественной защиты от воздействия влаги, для чего снаружи необходимо обустроить гидроизоляционный слой из материала, отталкивающего влагу, благодаря которому пар из минеральной ваты сможет беспрепятственно выходить. Данный параметр очень важен, так как независимо от герметизации утеплителя незначительное количество влаги все равно попадет в теплоизоляционный слой, а значит, должна быть возможность и для того, чтобы обеспечить ее выход наружу.
Использование пенопласта в качестве теплоизоляционного слоя возможно только в том случае, если он поставляется в форме скорлуп, которые можно надеть на воздуховод. Однако, в тех случаях, когда трубы имеют очень большой диаметр, данный материал использовать нельзя – обычно его заменяют жидкой теплоизоляцией.
Бытует мнение о том, что самым лучшим утеплителем для воздуховодов является тот, который оснащен фольгированным слоем. На самом деле, современный рынок представляет немало теплоизоляционных материалов без фольги, которые по многим параметрам превосходят использовавшиеся ранее аналоги. К таковым можно отнести в том числе и вспененный каучук, который, по сути, является превосходным утеплителем, сложность использования которого состоит только в нюансах скрепления – для этой цели обычно используется строительный или алюминиевый скотч.
Многие современные материалы, используемые для теплоизоляции воздуховодов, изначально имеют клейкую поверхность, благодаря которой процесс их монтажа существенно упрощается. Такая теплоизоляция пользуется большим спросом, несмотря на более высокую стоимость, так как ее использование позволяет значительно снизить трудозатраты и полностью отказаться от использования таких вспомогательных материалов, как самоклеящиеся штифты и стяжки из проволоки. Клеевой состав, который наносится на поверхности подобных теплоизоляционных материалов, отличается высокой устойчивостью к воздействию влаги, а потому может гарантировать, что такое покрытие будет служить на протяжении длительного срока.
Далеко не все знают о том, что некоторые современные методы не подразумевают использование теплоизоляции воздуховодов вовсе. Для этой цели применяются специальные воздушные утепленные клапаны КВУ, представляющие собой решетку, оборудованную нагревательным элементом и несколькими поворотными лопатками, которая позволяет регулировать подачу теплого воздуха. Принцип действия такого клапана заключается в том, что в процессе втягивания внутрь охлажденного воздуха, на улице происходит его обогрев, что устраняет границу холод-тепло.
Современный рынок материалов для утепления воздуховодов представлен огромным выбором специальных средств, позволяющих обеспечить качественную тепло- и звукоизоляцию. Единственная тонкость заключается в том, что рассчитывать теплоизоляцию необходимо как можно точнее, для чего используются действующие стандарты и СНИПы.
Огнезащита воздуховодов
В соответствии с актуальными требованиями пожарной безопасности, утепленные воздуховоды представляют собой своеобразные соединительные каналы, по которым огонь и прочие среды, имеющие высокую температуру, могут передаваться из одного помещения в другое. Именно поэтому воздуховодам следует обязательно обеспечивать наличие дополнительного огнезащитного слоя из специальных материалов, которые поставляются в матах, плитах и рулонах.
В процессе производства большинства современных утеплителей активно используются материалы, имеющие класс огнестойкости «0», который показывает, что такой материал совсем не поддерживает горение.
К НАЧАЛУ СТРАНИЦЫ
vnt24.ru
Теплоизоляция воздуховодов – выбор оптимального материала и расчет толщины
В зданиях имеющих большую площадь и сложную планировку вентиляция и кондиционирование – это одна из основных систем жизнеобеспечения. Однако разница в температуре воздуха, который находится в воздуховодах, и в помещении делает очень сложной возможность установки оптимального температурного и влажностного режима.
Вытяжные воздуховоды, которые отводят излишки тепла, значительно нагревают помещение, а приточная вентиляция, по которой поступает холодный воздух, является источником конденсата, поднимающего влажность. Таким образом, температурно-влажностные показатели весьма далеки от рекомендованных нормативными документами.
Для решения этих проблем и производится теплоизоляция воздуховодов. Стандартный изоляционный материал, использующийся для обработки, должен выполнять функции теплоизоляции, звукоизоляции и огнезащиты, кроме того нельзя допустить конденсацию влаги, ни в средине, ни на внешней оболочке..
Разновидности изоляционных материалов
Наиболее популярные изоляционные материалы, которые предлагает рынок, можно условно разделить на несколько категорий в зависимости от области применения и технических условий которые им выдвигаются.
- Для изоляции воздуховодов системы принудительной вентиляции небольшой и средней площади сечения обычно применяются материалы на основе закрытопористого вспененного полиэтилена. Это двух- или трехслойный материал, который состоит из пенополиэтилена и отражающего слоя алюминиевой фольги, с другой стороны он может иметь слой влагостойкого клея. Это позволяет облегчить процесс монтажа материала на металлические воздуховоды. Фольлгированный пенополиэтилен является идеальным изолирующим материалом для помещений общественного назначения. Он имеет рад существенных преимуществ:
- Обладает эффективной гидро-, паро-, звуко- и теплоизоляцией;
- Экологически безопасен;
- Не подвержен гниению, плесени, порче насекомыми и грибками. Наиболее популярные марки ведущих производителей это: Изолон, Пенофол, Mielterm и Адгилин.
- При массовом промышленном использовании применяются более дешевые материалы из вспененного искусственного каучука. Такая теплоизоляция так же бывает самоклеящейся и может иметь отражающий слой. Структура изделий имеет закрытие поры и обладает значительным сопротивлением проникновению водяных паров. Для защиты строительных конструкций и уменьшения теплопотерь воздуховодов в промышленных сооружениях используют каучуковую изоляцию в виде рулонов или листов Kaiflex Protect. Для защиты трубопроводов применяется Kaiflex EF и Kaiflex EPDM – эти изделия выпускаются уже в форме готовых к использованию трубок, они могут быть использованы только для изоляции труб небольшого диаметра и только в процессе монтажа самой системы.
- Промышленные климатические системы большого сечения воздуховодов применяют минеральные теплоизоляционные материалы, которые имеют повышенную сопротивляемость возгоранию. Маты и панели из минеральной ваты могут быть прошитыми или ламельными для поддержания целостности структуры, в качестве внешнего защитного покрытия может быть использована фольга или полимерная пленка. Наиболее популярными марками являются теплоизоляция воздуховодов Rockwool, Nobasil, Izover, Технониколь, Paroc.
Расчет теплоизоляции
Для того чтобы предотвратить конденсацию влаги на поверхности короба его необходимо теплоизолировать. Расчет толщины теплоизоляции воздуховодов можно произвести, зная следующие показатели:
- предполагаемую разницу тампературы внутри воздуховода и в помещении через которое он проходит;
- точку росы;
- теплопроводность изоляционного материала;
- размеры воздуховода.
Формула для расчета зависит от диаметра воздуховода:
Для систем с диаметром трубы более 2 м формула следующая:
Для воздуховодов, диаметр которых менее 2 м, формула расчета следующая:
Где:
λиз — коэффициент теплопроводности изоляционного материала;
αн — коэффициент теплоотдачи от поверхности термоизолирующего изделия;
tв — температура воздуха внутри воздуховода;
tо — температура в помещении;
tп — температура на поверхности термоизолирующего материала;
dиз — толщина изоляции, δиз — толщина изоляции.
dтр — диаметр трубы.
Толщина теплоизоляции прямо пропорциональна показателю его теплопроводности и обратно пропорциональна показателю теплоотдачи поверхности.
Таким образом, можно сделать вывод, что использование нефольгированной теплоизоляции более эффективно защищает воздуховод от выпадения конденсата. Кроме того, такая теплоизоляция будет существенно тоньше и дешевле, что положительно скажется на стоимости. Широкое распространение изоляционных материалов с внешней оболочкой из фольги обусловлено исключительно стереотипами и силой привычки.
Монтаж теплоизоляции
Для моделей небольшого диаметра преимущественно используют самоклеящеюся теплоизоляцию для воздуховодов. Несмотря на высокий уровень адгезии клеящего состава к металлу швы дополнительно проклеивают алюминиевым скотчем. А сам материал может дополнительно крепиться скотчем, металлическими или полимерными хомутами или металлической проволокой.
Процесс оклеивания теплоизоляционного материала на минеральной основе без специального клеевого слоя на воздуховоды среднего размера так же не представляет особых трудностей.
- Поверхность воздуховода предварительно очищают от пыли и грязи. Удаляются жировые пятна, которые могут помешать адгезии.
- Изоляционный материал раскраивается по размерам воздуховода;
- На металл наносится клей;
- К обмазанной поверхности прикладывается теплоизоляция;
- Прикатывается валиками для лучшего сцепления всей площадью;
- Швы проклеиваются алюминиевым скотчем.
Процесс устройства изоляции на воздуховодах большого сечения гораздо более трудоемкий. Для этого понадобиться аппарат для контактной сварки, с помощью которого к поверхности металла привариваются штифты.
Существуют готовые штифты с прижимными шляпками и металлической основой, на которую нанесена клеевая полимерная смесь. Их монтаж не требует специального оборудования, но стоимость таких приспособлений несоизмеримо выше. Для их монтажа необходимо тщательно обезжирить поверхность в точке наклеивания.
На установленные штифты насаживается теплоизоляционный мат, который блокируется прижимными шайбами. Швы проклеиваются скотчем в обязательном порядке. Так же производится и дополнительное крепление полимерными или металлическими хомутами.
stroitel5.ru
Теплоизоляция для воздуховодов: виды материалов
Воздуховод — устройство, имеющее вид трубопровода, которое используется для перемещения воздуха в вентиляционных системах, воздушном отоплении, кондиционировании воздуха и технологических целях.
Теплоизоляция для воздуховодов необходима для предупреждения образования конденсата на поверхностях, огнестойкости, шумоизоляции, уменьшения теплопередачи на улицах или в закрытых помещениях.
Чтобы избежать образования конденсата в вентиляционной системе, следует устраивать теплоизоляцию воздуховодов.
Существует одна основная проблема в воздуховодах — это предотвращение образования конденсата на внешней поверхности. Эти образования на трубе зачастую приводят к коррозии и плесени. Также влага портит отделку помещения и его внешний вид. Для того чтобы предотвратить все эти последствия, необходимо, чтобы температура поверхностной части воздуховода была не ниже, чем температура в помещении, где находится труба. Эту проблему можно решить с помощью теплоизоляции для воздуховодов, которая помогла бы избежать всех негативных последствий благодаря низкой теплопроводности и высокому сопротивлению паропроницаемости.
Определяется необходимая толщина теплоизоляционного слоя с учетом температуры точки росы, которая зависит от температуры и уровня влажности в помещении, разницы температур в воздуховоде и помещении и параметров самого воздуховода. Для этого очень важен правильный расчет.
Но через определенное время происходит незначительное влагопоглощение в любых теплоизоляционных материалах. Это приводит к повышению теплопроводности.
Противопожарная безопасность и теплоизоляция
Схема устройства огнезащитного покрытия воздуховода.
Противопожарная безопасность определяется огнестойкостью того или иного материала. Есть 6 классов, определяющих огнестойкость по степени возрастания пожаробезопасности: от 0 до 5. Класс огнестойкости определяется и присваивается исходя из результатов испытаний, при которых образцы материалов подвергаются воздействию высоких температур.
В теплоизоляции для воздуховодов применяют материалы, которые имеют 0 класс по огнестойкости. Но если у канала многослойная облицовка, то тогда допускается класс огнестойкости 0-1. Это условие соблюдается в том случае, если поверхности в рабочем состоянии состоят из негорючего материала, толщина трубы не менее 0,08 мм и обеспечивает постоянную защиту внутреннего слоя теплоизоляции, у которого класс огнестойкости не превышает 1.
Вернуться к оглавлению
Шумоизоляция в воздуховодах
Системы воздухораспределения и воздухоподготовки, как правило, сильно шумят. Этот шум передается через систему воздуховодов. Вентиляция создает шум в системе, он возникает в результате турбулентности воздушного потока, работы вентилятора. От работы вентилятора создается вибрация и другие акустические эффекты. Шум распространяется по воздуховодам из помещения в помещение. Избежать шумовых эффектов можно, если скорость воздуха в воздуховодах будет небольшой. Можно установить демпфирующие устройства в месте присоединения вентилятора или использовать эластичную подвеску. Шум воздуховодов можно уменьшить с помощью шумоглушителей или звукоизолирующего покрытия. Большинство теплоизоляционных материалов обладают хорошими звукоизоляционными свойствами, поэтому они могут быть использованы с целью сохранения тепла и уменьшения шумов. Поэтому при выборе теплоизоляционных материалов следует обращать внимание на его шумоизолирующую эффективность.
Какая теплоизоляция для воздуховодов лучше?
Теплоизоляцию можно устраивать с внутренней или наружной стороны воздуховода.
Теплоизоляция для воздуховодов может быть внутренней или наружной. В случае внутренней изоляции воздушный поток, который проходит по воздуховоду, контактирует с этой теплоизоляцией. Если использовать в этом случае минеральную вату или стекловату как утеплитель, поверхностные волокна нужно дополнительно упрочнить, чтобы они плотно прилегали к трубе и под воздействием воздушных масс не отслаивались. Для подобного упрочнения применяются клеящие вещества, которые не оказывают влияния на огнестойкость теплоизоляционного покрытия. Также, в случае возгорания, клеящие вещества не должны выделять токсичные газы.
При внутренней теплоизоляции для воздуховода необходимо будет увеличивать сечение трубы в целях сохранения пропускной способности воздуха для сохранения необходимой скорости. Внутренняя сторона теплоизоляции, которая соприкасается с потоком воздуха, должна быть гладкой, чтобы сопротивление воздуха не увеличивалось в воздуховоде. Здесь важен расчет.
На сегодняшний день комбинированная изоляция не столь распространена, так как проблемы с шумоизоляцией решаются гораздо проще и эффективней с помощью глушителей или шумоизоляционных мероприятий да и современная вентиляции работает гораздо тише. Также при внутренней теплоизоляции для воздуховодов необходимо регулярно делать профилактику возникновения очагов бактерий, образования отложений грязи. Эти процедуры достаточно трудоемки и приводят к расслоению теплоизоляционного материала, который теряет свои свойства. Поэтому сегодня более распространена наружная теплоизоляция воздуховодов, которая еще и более пожаробезопасна, так как риск распространения огня из помещения в помещение снижается в случае пожара.
Виды теплоизоляционных материалов:
Схема работы воздуховода.
- Пеноэластомеры — самогасимые материалы. Представляют из себя гибкие пеноматериалы с закрытыми порами, которые не подвергаются действию плесени и микроорганизмов. Обладают высокой стойкостью к паропроницанию и влагопоглощению.
- Минеральные волокна. Материалы из минеральной ваты или стекловаты, имеющие вид формованных жестких и полужестких элементов. При использовании в наружном утеплении защищены армированным алюминиевым крафт-листом, при внутреннем — слоем стекловолокна с поверхностной специальной пропиткой.
- Полиуретан, полиэтилен, полистирен, полиизоцианат, поливинил хлорид. Изготавливаются в блоках и пластинах, трубных секциях. Применяют для внутренней теплоизоляции. Относятся к негорючим материалам.
- Фенольные вспученные смолы. Огнестойкие, не подвержены воздействию микроорганизмов. Широко распространены в холодильных системах.
При выборе теплоизоляционного материала необходимо учитывать все факторы для того, чтобы получить хорошую теплоизоляцию воздуховодов на долгие годы. Важно место, в котором находится воздуховод: на улице или в закрытом помещении. Очень многое зависит и от толщины самой трубы, диаметра. Нужно использовать расчет специалиста о том, какой толщины должна быть труба, какой вид теплоизоляции лучше использовать, какой утеплитель выбрать, чтобы лучше сохранялось тепло.
1poteply.ru
Функции теплоизоляции воздуховодов – ООО ПК “КИТА”, Москва
Основные функции теплоизоляции воздуховодов с применением самоклеящейся тепло-шумоизоляцией «Термофол» серии «СК» и «ВК»:
1. Предупреждение образования конденсата как на внутренней, так и на внешней поверхности воздуховода
В воздуховодах, по которым проходит холодный воздух, основная проблема – предотвращение образования конденсата на внешней стороне воздуховода.
Образование конденсата может приводить к коррозионным повреждениям воздуховодов и образованию плесени. Кроме этого, влага может просачиваться в помещение, вызывая при этом повреждения отделки и обстановки.
Для предотвращения данного явления необходимо, чтобы температура наружной поверхности воздуховода была не ниже температуры точки росы воздуха помещения, в котором проложен воздуховод.
Проблему можно решить, если оборудовать воздуховод теплоизоляцией, которая, наряду с низкой теплопроводностью, обладала бы высоким сопротивлением паропроницанию.
Толщина теплоизоляционного слоя устанавливается с учетом температуры точки росы (которая, в свою очередь, зависит от температуры и влажности воздуха в помещении), разности температур воздуха в воздуховоде и в помещении, теплопроводности изоляции и параметров воздуховода (формы, размера).
Данные, приведѐнные в инструкциях по выбору материалов, позволяют рассчитать требуемую толщину теплоизоляционного слоя. В отношении влагопоглощения, характеристики лучше у теплоизоляционных материалов с закрытыми порами. Наилучшими характеристиками обладает пожаробезопасный вспененный каучук, поставляемый итальянской компанией K-FLEX. Изготовленная на базе этого материала комбинированная самоклеящаяся теплоизоляция с различными упрочнѐнными и отражающими защитными покрытиями «Термофол» серии «ВК» полностью отвечает повышенным требованиям к системам вентиляции общественных сооружений и пассажирского транспорта.
Следует иметь в виду, что с течением времени определенное, хотя и незначительное, влагопоглощение происходит в любых теплоизоляционных материалах (кроме K-FLEX – с наивысшим сопротивлением паропроницанию), что в разной степени повышает их теплопроводность.
Материалы с низким (минеральная вата) или недостаточно высоким (НПЭ) сопротивлением паропроницанию следует защищать соответствующим паронепроницаемым покрытием на основе металлизированного лавсана, алюминиевой фольги – армированной стеклосеткой или стеклотканью.
Примером таких материалов являются материалы на основе НПЭ – Термофол ПС, Термофол АП-СК, а также на основе каучука – Термофол ВКФТ-СК, Термофол ВКПП-СК, Термофол ВКСА-СК, производимые в самоклеящемся исполнении и дополненные герметизирующими и защитными лентами «Термофол» для герметизации стыков изоляции и уплотнения межфланцевых стыков.
2. Обеспечение огнестойкостифво избежание распространения огня в случае возгорания
Свойства того или иного материала в отношении противопожарной безопасности определяют его огнестойкость. Существуют шесть классов огнестойкости – от нулевого (негорючий) до пятого – по степени роста пожароопасности. Класс огнестойкости присваивается по результатам испытаний, в ходе которых образец материала подвергается воздействию высокой температуры. Для организации воздуховодов в жилых и общественных зданиях применяются материалы, имеющие нулевой (0) класс огнестойкости. В случае, если канал имеет многослойную облицовку, допускается класс огнестойкости «ноль-один» (0-1). Данное условие соблюдается, если все поверхности в рабочем режиме состоят из негорючего материала толщиной не менее 0,08 мм и обеспечивают непрерывную защиту внутреннего теплоизоляционного слоя, имеющего класс огнестойкости не выше первого (1). Крепления и соединения, длина которых не более чем пятикратно превышает диаметр самого воздуховода, должны выполняться из материала, имеющего класс огнестойкости «ноль» (0), «ноль-один» (0-1), «один-ноль» (1-0), «один-один» (1-1) или «один» (1). Воздуховоды класса «ноль» (0) имеют наружную обшивку из материала класса огнестойкости не выше первого (1).
3. Ослабление шума и вибраций, возникающих в процессе движения воздуха по воздуховоду
Системы воздухоподготовки и воздухораспределения создают шумы, передающиеся, в том числе, через систему воздуховодов. Шум возникает не только из-за турбулентности воздушного потока, проходящего по воздуховодам, но и от работы вентилятора, в процессе которой создается вибрация и иные акустические эффекты. По воздуховодам шум может распространяться из помещения в помещение. Бороться с шумом можно, если поддерживать небольшую скорость воздуха в воздуховодах, установить демпфирующие устройства в месте присоединения вентилятора к воздуховоду, использовать эластичную подвеску для воздуховодов, а также демпфирующие прокладки в местах пересечения воздуховодами стеновых конструкций. Шум, распространяемый по воздуховодам, может быть ослаблен также применением специальных шумоглушителей и звукоизолирующего покрытия. Многие теплоизоляционные материалы отличаются хорошими звукоизоляционными свойствами и могут использоваться в качестве и тепло-, и звукоизоляции.
Таким образом, при выборе теплоизоляционного материала для воздуховода следует учитывать и его акустическую эффективность, а также расположение материала снаружи или внутри воздуховода.
4. Уменьшение теплопередачи между потоком воздуха в воздуховоде и внешней средой
4.1. Энергосбережение
Выбор толщины теплоизоляционного слоя с целью энергосбережения определяется экономическими соображениями. Теплоизоляция, ограничивая теплообмен между воздухом, проходящим по воздуховоду, и внешней средой, в ходе эксплуатации системы вентиляции позволяет получить определенную экономию энергоресурсов. При этом следует учитывать, что теплоизоляция имеет свою стоимость, подлежащую амортизации.
Экономическая эффективность здесь определяется разницей между стоимостью сэкономленных за год энергоресурсов и суммой годовых отчислений на амортизацию затрат на устройство теплоизоляции.
Оба показателя возрастают при увеличении толщины теплоизоляции, но характер роста различен. Следовательно, наибольшую эффективность можно получить лишь при некоторой определенной толщине теплоизоляции. Эта толщина варьируется в зависимости от типа теплоизоляционного материала и его стоимости.
Кроме теплосбережения необходимо учитывать рассмотренные ранее факторы, влияющие на комплексный показатель эффективности теплоизоляции – предотвращение образования конденсата (точка образования росы должна располагаться внутри материала), а также шумоизоляционные свойства, также прямо пропорционально связанные с толщиной материала.
Следует также учитывать, что далеко не всегда имеется возможность использовать толщину, дающую наибольшую экономическую эффективность, как, например, в случае укладки каналов в подвесном потолке, где пространство крайне ограничено.
4.2. Теплоизоляция изнутри или снаружи
Теплоизоляция воздуховода может выполняться с внутренней или с наружной стороны. В первом случае воздушный поток, проходящий по воздуховоду, непосредственно контактирует с теплоизоляцией.
При использовании в качестве теплоизоляции минеральной ваты или стекловаты, поверхностные волокна минераловатных плит со стороны воздушного канала и торцев плит, необходимо упрочнить защитными покрытиями Термофол АЛСТ-СК или Термофол ФТ5-СК, чтобы со временем волокна не отслаивались под действием воздушного потока, особенно в случае достаточно высокой его скорости, а также для уменьшения сопротивления потоку воздуха .
При использовании специально разработанного для внутренней тепло-шумоизоляции воздуховодов самоклеящегося комбинированного материала Термофол РНТ-СК необходимость в упрочняющем поверхностном покрытии отпадает. При этом обращѐнная к воздушному потоку сторона материала, состоящая из нетканого иглопробивного высокотемпературного полотна, эффективно поглощает шум, не подвергаясь выветриванию и не увеличивая сопротивления воздушному потоку.
При использовании теплоизоляции внутри воздуховода необходимо увеличивать сечение воздуховода для сохранения расчетной пропускной способности при заданной скорости движения воздуха.
На сегодня задача обеспечения шумозащиты посредством применения комбинированной тепло- звукоизоляции уже не столь актуальна, как раньше, поскольку зачастую проблема уменьшения шума решается теперь установкой глушителей, либо выбором малошумящих вентиляторов. Однако зачастую источником шума является сам воздуховод, в котором движущийся с большой скоростью турбулентный воздушный поток вызывает постоянный процесс образования и схлопывания завихрения воздуха.
В силу этого выбор предпочтения в использования наружной или внутренней теплоизоляции зависит от многих факторов.
Одним из них является возможность порчи или разгерметизации наружной изоляции (действие природных факторов, плохая экология, птицы и т.п.).
Немаловажное обстоятельство, связанное с отказом от внутренней теплоизоляции – профилактика возникновения очагов бактерий, образования отложений пыли и грязи (при отсутствии фильтров на входе в систему приточной вентиляции), из-за которых теплоизоляционный материал может терять свои качества.
Внешняя теплоизоляция должна обладать защитными покрытиями, защищающими еѐ от воздействия внешней среды и позволяющими производить периодическую влажную уборку, что особенно актуально в цехах пищевой промышленности.
При устройстве наружной теплоизоляции внутри помещений (при условии создания противопожарных проходов вентиляции сквозь стены), существенно снижается риск распространения огня из помещения в помещение в случае возгорания.
Наиболее эффективно применение теплоизоляции Термофол ПС и Термофол ВКПП-СК для воздуховодов внутри помещений.
Для внешних воздуховодов, не подвергающихся механическому воздействию, а только воздействию атмосферных осадков и УФ излучения, наиболее эффективно применение теплоизоляции Термофол АП-СК и Термофол ВКА-СК.
Для внешних воздуховодов, подвергающихся механическому воздействию, воздействию атмосферных осадков и УФ излучения, наиболее эффективно применение теплоизоляции Термофол ВКФТ-СК или Термофол ВКСА-СК.
Воздуховоды проложенные в технических этажах достаточно защитить самоклеящимся материалом Термофол РСа – без защитного покрытия.
Наличие монтажной клеевой поверхности на материалах Термофол серии «СК» и Термофол серии «ВК» обуславливает, кроме существенного увеличения скорости монтажа и повышения пожарной безопасности, обеспечение защиты металлических поверхностей воздуховодов от коррозии.
npokita.ru
Изоляция воздуховодов — Читать в библиотеке компании Санпол.
Гусакова Евгенияспециалист направления
“Техническая изоляция”
(067) 231-98-57Воздуховоды – важная часть любой системы климат-контроля, которая отвечает за подачу и отвод воздуха. Такие системы есть во всех жилых, офисных, торгово-развлекательных центрах, паркингах, складах, производственных предприятиях.
Вы используете вентиляцию или систему кондиционирования? И хотите создать комфорт в помещении с минимальными затратами энергии? Я хочу помочь вам в этом вопросе!
Для этого предлагаю вам несколько вариантов решения этой проблемы с помощью качественных материалов для изоляции воздуховодов.
Чем выше качество изоляционного материала, тем сильнее эффект тепло- и звукоизоляции. Поэтому, лучше один раз приобрести надежные материалы, чем тратить деньги на профилактические работы и аварийные ремонты.
| Теплоизоляция, шумоизоляция, анти-конденсация, энергосбережение и безопасность – основные критерии при выборе теплоизоляционных материалов для воздуховодов. |
Для изоляции воздуховодов мы предлагаем такие материалы:
| вспененный полиэтилен | вспененный каучук | минеральная вата |
Давайте рассмотрим, как монтируются эти материалы и их основные преимущества.
Изоляция из вспененного полиэтилена
Теплоизоляция воздуховодов на основе вспененного полиэтилена применяется, в основном, для изоляции воздуховодов малых и средних диаметров. Отличными свойствами пароизоляции обладает вспененный полиэтилен с фольгой. Материал состоит из слоя вспененного полиэтилена и алюминиевой фольги, которая придает изоляции отражающего эффекта. Такой вспененный полиэтилен обеспечивает полную теплоизоляцию и гидроизоляцию воздуховодов. Материал химически устойчив и экологически безопасен. | Преимущества:
| Монтаж: Обязательно тщательно очистите монтажную поверхность от пыли и грязи и старой отслаивающееся краски с помощью металлических щеток и ветоши!!!
При расположении воздуховодов на открытом воздухе рекомендуется применение защитных покрытий самоклеящихся видов изоляции с предварительно нанесенными покрытиями. В любом случае при расположении воздуховода вне помещения следует обеспечить герметизацию швов. |
Изоляция из вспененного каучука
Для изоляции систем вентиляции и кондиционирования мы предлагаем использовать вспененный каучук в виде листов (рулоны) – ISIDEM Coolflex. В наличии есть листы обычные, с липким слоем и листы с липким слоем в сочетании с алюминиевым покрытием.
| Преимущества:
| Монтаж листовой изоляцией с помощью клея:
Стыки листов на воздуховоде рекомендуется проклеить липкой лентой из вспененного синтетического каучука или лентой ПВХ черной для лучшей тепло- и звукоизоляции. листовой изоляцией с липким слоем:
|
Изоляция из минеральной ваты
В зависимости от назначения минераловатные маты могут быть со слоем фольги (ламельные или ламинированные) и прошивные. Поставляются в рулонах. Это недорогой материал. Но если учесть что это очень трудоемкий процесс монтажа, то в конечном итоге этот материал с работой будет стоить дороже. | Преимущества:
| Монтаж:
При утеплении минеральной ватой воздуховодов больших диаметров для монтажа помимо проволоки используют штифты. Для этого:
Процесс монтажа минеральной ваты занимает очень много времени и увеличивает стоимость всей конструкции. |
Все теплоизоляционные материалы отличаться друг от друга и характеристиками и ценой. Какой бы материал, Вы не выбрали, нужно помнить, что теплоизоляция для воздуховодов должна иметь высокие показатели теплоизоляции и шумоизоляции, защищать от коррозии (а значит предотвращать образование конденсата), быть безопасной и огнеустойчивой. Качественная изоляция воздуховодов продлит срок службы климатической системы.
Подробнее о монтаже каучуковой изоляции на воздуховоды, Вы можете узнать, посмотрев видео-уроки от наших специалистов.
sanpol.ua
Для чего и как делают теплоизоляцию воздуховодов
В результате прохождения холодного воздуха по воздуховоду происходит образование конденсата, что является причиной не только появления грибка и плесени, но и разрушения самого воздуховода. Для того чтобы избежать подобного следует устроить теплоизоляцию воздуховодов, которая может быть выполнена с использованием материалов с различной основой. Устройство теплоизоляции не только позволяет предотвратить конденсацию влаги, но и увеличить огнестойкость воздуховода, снизить теплопередачу.
Выбор материала
Выбирая материал для утепления, важно обратить внимание на то, что отдельные из них, кроме теплоизоляционных свойств обладают еще и звукоизоляционными, что дает возможность значительно снизить шум, который неизбежно возникает при движении воздуха.
Если взять, к примеру, рулонную теплоизоляцию с основой из штапельного стекловолокна, то этот материал обеспечит достаточно эффективную защиту от шума, при этом материал обладает легким весом и необходимой упругостью.
Неплохими звукоизоляционными свойствами обладает и рулонная теплоизоляция, изготовленная на основе вспененного полиэтилена. Она отлично подходит для устройства теплоизоляции воздуховодов, обладает высокой прочностью, что обуславливает ее длительный срок эксплуатации.
Еще одним, наиболее весомым аргументом для устройства теплоизоляции является значительная экономия энергии. Нужно отметить, что наилучших результатов в отношении экономии можно добиться только в том случае, когда устройство теплоизоляционного слоя соответствует проведенным расчетам. Так при коэффициенте 0,03 оптимальной будет толщина 1,9 см, при 0,032 – 2,1 см, при 0,034 – 2,3 см, при 0,036 – 2,5 см, при 0,038 – 2,8 см, при 0,04 – 3,0 см. Чаще всего применяется теплоизоляция с липкой основой, которая изготовлена из вспененного полиэтилена, коэффициент теплопроводности которой составляет 0,038.
Способы теплоизоляции
Теплоизоляция воздуховодов может быть произведена как снаружи, так и изнутри. Первый способ выглядит гораздо предпочтительнее из-за простоты выполнения работ. Если выполнять теплоизоляцию изнутри, то нужно предусмотреть использование упрочненного материала, так как постоянное движение воздуха может стать причиной отслаивания.
К тому же помещенная внутри теплоизоляция снижает диаметр воздуховода, поэтому может потребоваться установка труб большего сечения. Монтируя теплоизоляцию снаружи подобных неудобств можно избежать, единственное, что может потребоваться – это дополнительное устройство звукоизоляции в виде специального покрытия либо глушителей.
Для устройства теплоизоляции изнутри лучше всего применять композитные материалы, которые включают в себя металлический слой либо пленку, предохраняющие от преждевременной эрозии. Для устройства внешней теплоизоляции принято пользоваться оцинкованной сталью, листовым алюминием или неопреном.
Непосредственно в качестве теплоизоляции используются стекловата или минеральная вата, вспученные фенольные смолы, пеноэластомеры и т.д. Основными критериями при выборе теплоизоляции должны быть коэффициент теплопроводности, степень паропроницаемости и акустическая эффективность.
udobnovdome.ru
