Откосы мансардных окон – Как своими руками установить мансардные окна–фото работ по замене и инструкция | Своими руками

Содержание

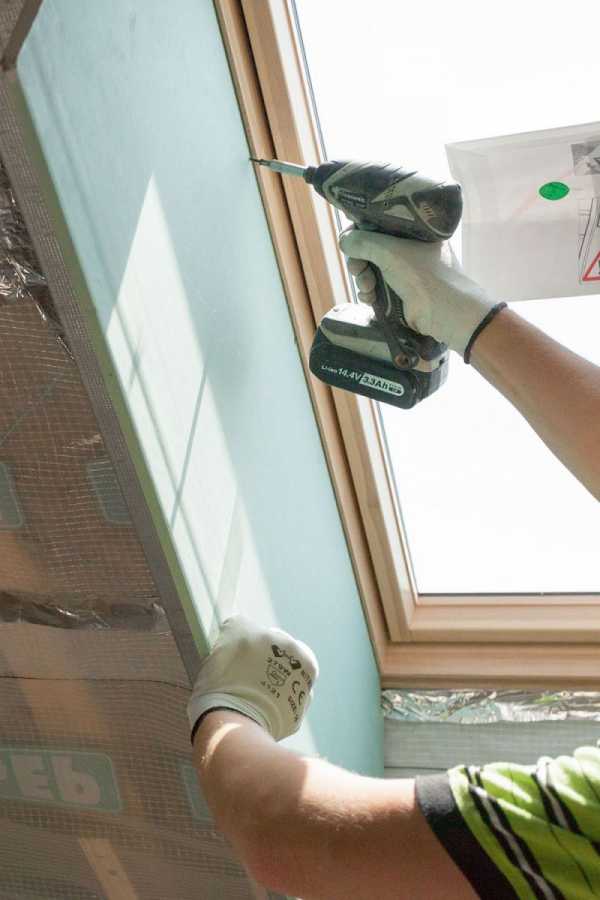

Как сделать откосы для манфсардных окон


Правильно сделанные откосы обеспечивают правильное распределение световых и воздушных потоков, что очень важно для нормального функционирования конструкции.

Форма откосов

Сделанные по всем правилам откосы позволят избежать многих проблем в будущем. В первую очередь это может быть связано с распределением воздушных потоков. Открытая форма откосов – нижний откос, выполнен вертикально, а верхний откос – горизонтально, позволяет обеспечить нормальное прохождение конвекционных потоков и избежать появления конденсата. Кроме того, такая форма позволяет обеспечить максимальное проникновение световых потоков в помещение. При несоблюдении этого правила вам не избежать проблем при дальнейшей эксплуатации окна.

Читайте также: Откосы: штукатурка, гипсокартон или пластик?

Также нужно знать, что вокруг мансардного окна, при монтаже откосов нельзя использовать монтажную пену. В данном случае в зазор между окном и крышей закладывают минераловатный утеплитель, закрытый влаго- и пароизоляционной пленками с соответствующих сторон. Утеплить откосы можно и специальными поясами, которые вкладывают в зазор с внешней или внутренней стороны кровли, или теплоизоляционной рамкой, покрытой мембраной, накладывающейся на окно снаружи. Все эти работы являются скрытыми и проводятся сразу после монтажа окон.

Из чего делать откос

Обычно материал для откосов выбирают такой, как и для общей отделки мансардного помещения – это может быть гипсокартон, вагонка, OSB-плиты. В случае с гипсокартоном, строители чаще всего используют влагостойкие плиты для откосов, хотя, если все предварительные работы по гидро-, пароизоляции и утеплению были соблюдены, можно брать обычный гипсокартон. Однако строители предпочитают перестраховаться и использовать влагостойкий гипсокартон. Плиты крепятся на специальный каркас из металлопрофиля при помощи саморезов. Правильность крепления плит следует проверить при помощи строительного уровня. Все откосы должны быть ровными.

Читайте также: Мансардные окна из дерева – особенности и уход

Чтобы избежать возможных неточностей при монтаже откосов, лучше всего воспользоваться фирменным откосом и комплектом пароизоляции. В данном случае вы будете уверены, что все сделано правильно, а главное – герметично. Такой откос выполнен из высококачественного пластика, что позволяет легко его очищать. Монтаж его производится настолько просто и легко, что с этим может справиться даже не специалист. При необходимости его можно демонтировать и так же легко установить на место.

Подготовительные работы

Какой материал вы бы не использовали для откосов, в основе правильного монтажа лежит ряд подготовительных работ по утеплению и пароизоляции оконного проема внутри помещения. Для утепления, как уже говорилось, лучше использовать рулонную минеральную вату или теплоизоляционный контур из вспененного полиэтилена различной плотности. Это обязательный этап монтажа окна перед отделочными работами, который позволит избежать образования мостиков холода и появления конденсата в подкровельном пространстве. Пароизоляция, смонтированная поверх утеплителя, должна представлять собой герметичный контур. В случае применения обычной пароизоляционной пленки необходимо тщательно проклеить все места стыков. В фирменном же комплекте пароизоляции все места сгибов и стыков тщательно соединены между собой термошвом, сделанным в заводских условиях.

superdom.ua

Установка Откосов На Мансардные Окна — МастерОК

Установка мансардных окон производится по точным технологическим правилам, следовать которым нужно для сохранения технических черт кровли. Тут вы узнаете технологию и аспекты монтажа.

Обладателям, желающим перевоплотить мансарду над баней в функциональное жилое помещение, нужно позаботиться о свободном поступлении потоков свежайшего воздуха и дневного света. Задачки эти дозволит решить установка мансардных окон, правила которой отличаются от стандартной технологии монтажа фасадных аналогов. Если обладателем бани решено оснастить окнами скаты, а не фронтоны, конструкция со светопроводящим элементом должна стать частью мультислойной кровельной системы. Окно необходимо не просто накрепко укрепить, а к тому же обеспечить сохранение технических черт крыши, что гарантирует хорошо выполненная установка.

Видео-инструктаж с подробными инструкциями

Задачки мансардных оконных конструкций

Сооруженный по правилам сложносоставной «пирог» кровли сохраняет тепло, не накапливает на поверхности конденсат, длительно служит благодаря отлично работающей подкровельной вентиляции. Равнозначные обязанности водружаются на «хрупкие плечи» мансардных окон, которые к тому же должны свободно раскрываться и не вызывать затруднений с закрыванием. Окнам вровень с кровельной системой придется отражать атмосферные атаки. Поэтому рекомендуется оборудовать мансарды особыми конструкциями:

  • с закаленными стеклами либо стеклами-триплекс;
  • с энергосберегающим пропускающим поток света элементом;
  • с герметичными уплотнителями и накладками;
  • с крепкой рамой, защищенной от неизменного воздействия воды и УФ-лучей;
  • с устройствами, обеспечивающими затенение, легкую эксплуатацию, вентиляцию в летнем и зимнем режиме, защиту от насекомых и пыльной взвеси.

Лучше, чтоб использование и уход за ними не составлял особенного труда, чтоб запотевание и отсыревшая отделка не раздражала собственников. Все требования удовлетворит четкий подбор и безупречный установка мансардных окон, осуществленный в серьезном согласовании с указаниями производителя и принятыми технологическими нормами.

Предварительное планирование и расчеты

Установка без расчетов – средства на ветер. Чтоб не пришлось попусту тратиться, за ранее необходимо все высчитать, избрать окна в согласовании с решаемыми задачками и типом кровельного материала и найти место для их установки.

Вычисление площади остекления

Формула максимально ординарна, итог находится в зависимости от площади пола. Каждые 10 м² должны быть освещены за счет 1 м² остекления независимо от габаритов окна. Есть аспект, немного корректирующий количество проникающего через окно мансарды светопотока. Чем выше оконный просвет, тем больше дневного света через него проходит. Но очень высочайшее размещение будет мешать наслаждаться окружающей природой и схожая установка больше подходит для пологих крыш с углами наклонов скатов 15-20º.

Кровли с крутыми скатами негласные законы и строительная эстетика принуждает оборудовать окнами, нижняя линия которых находится на уровне в среднем от 1,00 до 1,40 м. Нижним лимитом считается 0,80 м, верхним пределом 1,90 м. Но высота расположения фактически не оказывает влияние на размеры мансардных окон. В любом случае общая площадь пропускающих свет частей должна рассчитываться по приведенной выше формуле, а одно, четыре либо два окна захотит обладатель – выбор, обоснованный личными предпочтениями.

Какое окно приобрести?

Покупателю на данный момент предложена масса разных конструкций с бессчетными функциями, перечислять которые не стоит в этой статье. Разница не только лишь в габаритах, да и в механизмах деяния, в месте расположения поворотной оси и оконной ручки. Последняя черта оказывает влияние на высоту установки окна на мансарде. Очень высоко ручка – неловко открывать, если к окну не прилагается ДУ, очень низковато – небезопасно, если в банной мансарде будут отдыхать детки. Не считая ручки, как точки приложения неизменных усилий, на выбор окна оказывает влияние тип кровельного материала. Чем выше его рельеф, тем больше высота должна быть у внешнего оконного оклада. У продукции с маркой Fakro, к примеру, есть особая маркировка, согласно которой окна подбирают для мансард с черепицей, ондулином, металлопрофилем либо гладким рулонным покрытием.

Обычно в заводской комплектации имеется крепеж, монтажные уголки, водоизоляционный фартук с пароотводящим эффектом, особый герметик и клейкая лента. Естественно, лучше приобрести полный набор со всеми необходимыми для монтажа приспособлениями. Но при отсутствии теплоизолятора, гидроизоляции и гофрированной пароизоляционной мембраны все это можно приобрести раздельно либо сделать из предложенных строй магазинами материалов.

Принципиально! Устройство водоотводящего желоба над верхней линией мансардного окна – условие непременное. Если его нет в комплекте, сделать желоб можно из сложенного напополам кусочка водоизоляционного материала.

Трудно сказать, что сначало необходимо решить собственнику бани, желающему установить мансардные окна своими руками. Определение места установки должно выполняться параллельно выбору хорошей конструкции. Поточнее, эти вопросы решаются в совокупы.

Видеоинструкция по монтажу откосов мансардных окон Velux

Процедура утепления мансардного окна Fakro в доме из профилированного бруса. Маленькой мануал по сокрытому…



Как верно сделать откосы для мансардного окна

г. Воронеж, завод «Металлопрофиль», 7 апреля 2015 года.

Выбор места для установки окон

Месторасположение – важный фактор, определяющий срок службы всей кровли, внутренней отделки и эстетические данные строения. До того как выяснять, как установить мансардное окно, следует отыскать среднее место для его устройства.

Ценный проф совет. Не надо устраивать оконные просветы:

  • на скатах ендовы, потому что в образованных ею внутренних углах будут скапливаться осадки;
  • рядом с вентиляционными отводами, дымопроводами, работа которых станет предпосылкой образования конденсата;
  • около примыканий к горизонтальным стенкам из-за скопления осадков и возможного затенения.

Мастера рекомендуют вообщем не увлекаться близким расположением всех узлов кровельной системы.

О границах высоты проема под мансардное окно уже упоминалось. Точных технических указаний по этому поводу нет, поэтому точно нельзя сказать, что больше оказывает воздействие на выбор.

  • Совершенно точно тип кровельного материала. Всякую мягенькую рулонную разновидность можно разрезать в любом месте. Черепицу нельзя! Необходимо расположить так, чтоб нижняя линия оконной конструкции размещалась над рядом «неразрезанной» целой черепицы.

Внимание. Если не выходит устроить просвет над рядом цельной черепицы, ее придется разобрать, а после установки уложить поверх оконного оклада резаные либо фасонные элементы.

  • Весомый аспект — шаг стропил. Лучше не нарушать целостность стропильной системы. Советуют брать окна, размер которых позволяет свободно устанавливать их меж 2-мя соседствующими стропилами с припасом 7-10 см. Припас нужен для укладки теплоизоляционной прослойки. Если шаг стропильной системы недостаточен для устройства огромного окна, лучше приобрести и установить рядом два-три малеханьких.

Направьте внимание. По мере надобности удаления части стропила для монтажа окна для роста прочности стропильной конструкции в оконном просвете устанавливают горизонтальный брус.

  • Верхняя либо нижняя ручка. Мансардные окна с верхними ручками устраивают на высоте до 1,10 м, с нижними ручками – на высоте до 1,70 м.

Обладателю, выбирающему место для установки, необходимо учитывать, что под застекленной конструкцией должен быть установлен устройство отопления, ведь оптимальный подогрев мансардных окон исключит образование конденсата. Данный фактор тоже оказывает влияние на высоту установки. И еще: покупателю окон с дистанционным управлением необходимо обеспокоиться подводкой кабеля.

Этапы устройства окна на мансарде

Весь процесс установки окна на мансарде можно поделить на ряд технологических шагов:

  • подготовка проема для устанавливаемого окна;
  • установка рамы с за ранее демонтированным стеклопакетом;
  • укладка утепляющего материала, гидроизоляции;
  • крепление промышленного желоба над верхней линией оконной конструкции либо сооружение его из кусочка гидроизоляции;
  • установка и крепление деталей оклада;
  • возвращение на место демонтированного стеклопакета в оборотной последовательности;
  • внутренняя отделка с укладкой пароизоляции и сооружением откосов.

В инструкциях производителей тщательно описана установка мансардных окон: своими руками выполнить установка, точно следуя указаниям, сумеет обладатель бани, не имеющий опыта в данной сфере. Отметим только главные моменты, которые могут остаться без внимания. Но их учет является гарантией высококачественной установки.

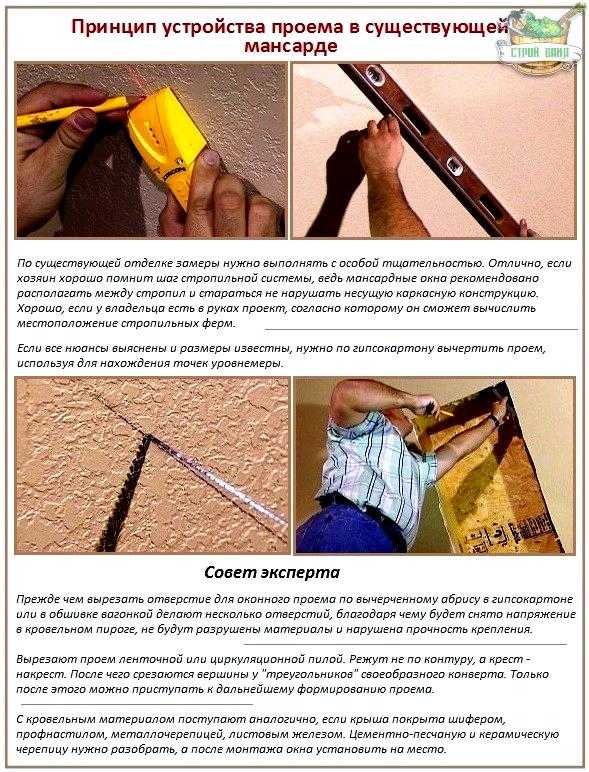

Правила устройства проема

  • Потому что меж рамой и просветом по всему периметру предстоит укладывать теплоизоляционный материал, с каждой из сторон прямоугольника необходимо бросить припуск в 2-3,5 см зависимо от толщины и плотности теплоизолятора.
  • Меж нижней линией оконной конструкции и кровельным материалом необходимо бросить технологический зазор, величина которого находится в зависимости от типа кровельного покрытия. Для мансарды с черепицей, например, необходимо бросить 9 см.
  • Меж верхним монтажным брусом и кровельным материалом оставляют 4-10 см. Они нужны для того, чтоб окно «не перекосило» в случае усадки древесной стропильной конструкции.
  • Оконная рама будет крепиться к стропилам либо к особым рейкам, зафиксированным по уровню в строго горизонтальном направлении. Рейки делают из бруса с размерами, равными брусу обрешетки.
  • С внутренней стороны по гидроизоляции либо по имеющейся отделке вычерчивают абрис согласно вычисленным расстояниям.
  • Гидроизоляцию не вырезают по контуру окна! Разрезать необходимо типичным «конвертом» так, чтоб остались нахлесты по 20-25 см. Нахлесты потом выкручивают наружу, укрепляют степлером к раме либо к обрешетке, избытки подрезают. Сверху на их будет «надет» водоизоляционный фартук так, чтоб изоляционная оболочка была стопроцентно герметична.

Специфичность монтажа оконной коробки

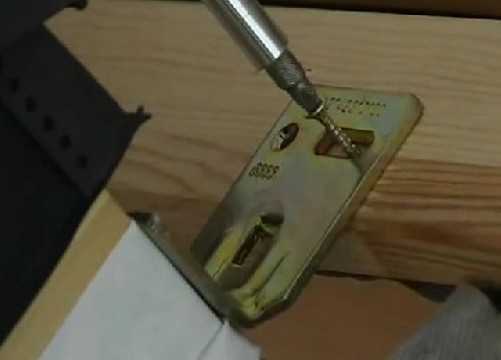

Согласно предписаниям изготовителя к раме крепятся монтажные крепления. Изготовитель окон Fakro рекомендует перед фиксацией креплений демонтировать стеклопакет, производитель Velux советует снимать стеклопакет после крепления креплений и «наживления» рамы в просвете. Теплоизоляционный материал по верхней и нижней полосы оконной системы проложить и закрепить степлером удобнее перед установкой рамы в приготовленный просвет.

Совет. Теплоизоляцию можно перед установкой рамы уложить в просвет и прикрепить к верхнему и нижнему монтажному брусу.

Установка рамы и неотклонимая регулировка

  • Нижние крепления укрепляют крепко, а саморезы верхних креплений не закручивают до конца. Малозначительный свободный ход нужен для регулировки.
  • Конкретно в этот период уровнем выверяются горизонтали и вертикали, делается подгонка при помощи пластмассовых уголков в случае выявления отклонений. Спецы рекомендуют поставить временно створку на место, чтоб проверить, как она будет прилегать к раме. Не надо лениться, после крепления оклада поправить недостатки и суровые ошибки будет уже нереально.
  • Расстояния меж просветом и рамой слева и справа должны быть равны.
  • После регулировки весь крепеж можно затянуть надежно, вокруг рамы настелить водоизоляционный фартук, прикрепить степлером теплоизоляцию вдоль боковых линий рамы.

Для устройства дренажного желоба в обрешетке над окном необходимо вырезать два кусочка, размер которых равен высоте дренажного приспособления, и по этим размерам вырезать кусочек гидроизоляции. Желоб необходимо завести под вырезанный отрезок гидроизоляции и прикрепить к обрешетке. Направьте внимание. Желоб для дренажа конденсата располагают под углом, чтоб влага не задерживалась, а самопроизвольно стекала в вентиляционный зазор кровли.

Окончание монтажных операций

Предпоследний штришок – установка оклада должна конкретно соответствовать инструктажу изготовителя. Общепринятое правило: начинают всегда с крепления нижнего элемента, и все детали оклада заводят под эластичный уплотнитель. Позже в оборотной демонтажу последовательности ставят раму на место. С внутренней стороны укладывают пароизоляционный материал и делают оформление мансардного окна методом установки откосов.

Принципиально. Плоскость нижнего откоса должна быть установлено строго горизонтально, другими словами, перпендикулярно поверхности пола. Верхний откос должен быть безупречно вертикальным.

Это не полный, но довольно «развернутый» список аспектов, согласно которым осуществляется устройство мансардных окон. Поточнее статья представляет собой перечень общих советов, следовать которым необходимо независимо от специфичных особенностей оконных конструкций от определенного производителя. Обязательное правило – соблюдение технологии монтажа, приложенной к изделию. Самостоятельному установщику она поможет исключить ошибки, заказчику услуг дозволит хорошо держать под контролем процесс.

Похожие посты

arosw.ru

Отделка откосов. В чем опасность эксплуатации окон без сделанных откосов


Отделка откосов – неотъемлемая часть процесса установки окна. Данные конструкции защищают стены и стеклопакет от сырости, помогают сохранять тепло в помещениях, придают интерьеру и фасаду законченный вид. Поэтому не стоит откладывать эти работы на потом.

Чем грозит эксплуатация окон без сделанных откосов

После того, как оконные конструкции вставлены в проемы, дом приобретает жилой вид и хозяева часто не торопятся с отделкой откосов, считая, что с этим можно подождать. На самом деле незащищенные откосами оконные рамы и стеклопакеты подвергаются целому ряду опасностей:

  • задутая в щели полиуретановая пена разрушается под действием прямых солнечных лучей;
  • из-за атмосферных осадков теплоизоляционный слой в стенах подмокает и перестает выполнять свои функции;
  • в холодное время года рамы промерзают и на них образуется конденсат, который со временем может привести к появлению плесени и грибка. Поэтому в новом доме наружные откосы отделывают еще до начала монтажа утеплителя на стенах, а внутренние – после оштукатуривания помещений. При ремонте старого здания нельзя продолжать ни отделку. комнат, ни работы на фасаде, пока откосы не готовы.

Читайте также: Откосы: штукатурка, гипсокартон или пластик?

Способы отделки откосов

Самые распространенные способы оформления оконных периметров – это оштукатуривание, монтаж листов гипсокартона, а также пластиковых или «сэндвич»-панелей. Некоторые материалы подходят и для внешних, и для внутренних откосов, другие – только для внутренних. Это необходимо учитывать, приобретая все необходимое и готовясь начать работы.

Особенности откосов мансардных окон

Откосы вокруг мансардного окна должны быть раскрыты внутрь помещения: нижняя часть – располагаться перпендикулярно полу, верхняя – параллельно. Это необходимо для того, чтобы теплый воздух свободно циркулировал вдоль стеклопакета, предотвращая образование конденсата в верхней и нижней частях окна. Такая форма позволяет также впустить в помещение максимальное количество света.

Откос можно приобрести либо в виде готового комплекта, который необходимо лишь собрать по инструкции, либо в виде только набора направляющих, которые монтируют в проеме и обшивают тем материалом, из которого делается внутренняя отделка.

Читайте также: Как сделать откосы для мансардных окон

Дополнительное преимущество правильно смонтированных откосов – возможность установить москитную сетку. Она устанавливается непосредственно на откос и служит надежной защитой от насекомых и тополиного пуха.

superdom.ua

Как правильно установить мансардное окно своими руками, пошаговая инструкция.

Стильное и привлекательно мансардное окно требует правильной и корректной установки. Для этих целей производители брендов окон в комплекте поставки любезно предлагают пошаговую инструкцию для монтажа. Однако, установка и монтаж окна мансардного своими руками требуют специальных знаний и навыков.

Где-то там, под крышей

Окно особой конструкции и устройства, предназначенное для размещения на мансардных помещениях, являет собой окно мансардное. В отличие от современных пластиковых окон, створка, а на окне мансардном она лишь одна, вращается на петлях фрикционных.

Специальная конструкция фрикционных петель позволяет вращать створку окна вокруг оси вращения на полный угол и фиксировать створку. Такая особенность петель крепления пришлась по душе владельцам мансардных помещений, потому что за таким окном уход достаточно прост.

Конструкция мансардного окна

Конструктивно окно мансардное представляет собой коробку и раму, причем варианты установки и заделки стыка относительно вреза в кровлю, будут зависеть от типа покрытия кровли. Одни модели окон рассчитаны на установку для черепичной кровли, другие для шиферного европокрытия.

Правильно установленная гидроизоляция и водоотвод вокруг оконной коробки, умноженная на качественный монтаж, обеспечат защиту помещения от внешних атмосферных влияний. К конструктивным особенностям окон мансардных необходимо отнести незначительную площадь окна, не превышающую 1.4 квадратных метров. К тому же производители таких окон позаботились о комфортном монтаже: конструкция позволяет отделить створку от рамы и также благополучно установить ее на место.

Для установки окна используют специальные оконные оклады, которые позволяют устанавливать и объединять окна мансардные в группы:
• вертикальные
• горизонтальные
• комбинированные.
Оконные оклады предназначены для следующих функций:
• осуществляют крепление рамы на кровлю
• являются отводом влаги от уплотнителей рамы.
Как произвести установку изоляционного оконного оклада, показано в видео.

Особое внимание заслуживает фурнитура окна. Это хорошо отработанная система запирания, состоящая из ручки, запорной системы и петель.
Размер устанавливаемого окна необходимо выбирать с учетом общей площади мансарды, а также расстояния между стропилами. Предпочтительно устанавливать окно без изменения его конструкции.

Высота положения окна зависит от наклона ската крыши, а также расположения ручки на раме. На крутых крышах со значительным углом наклона окна предпочтительнее располагать внизу кровли, на пологих кровлях – вверху.

Оптимальной высотой расположения окна считает 130 см. от уровня пола. Положение ручки также влияет на высоту расположения: если ручка расположена вверху, тогда окно устанавливается на высоту до 100 см, если ручка расположена внизу – 130 см.



Как установить и произвести монтаж мансардного окна

Производители конструкций включают в комплект поставки конструкции подробную инструкцию по монтажу мансардных окон определенных моделей с пошаговым описанием.
Установка, монтаж и последующая регулировка работы состоит из следующих этапов:
• подготовка оконного проема
• монтаж окна
• демонтаж оконной створки
• подведение и установка гидроизоляции
• установка оклада
• монтаж оконной створки на место
• активация пружин и петель окна.

Намечаем на гидроизоляционной пленке расположение окна. Нижнее расположение окна намечается, отступая 8 см. для установки профильных кровельных материалов. Отмечаем положение верхней точки окна с учетом 10-12 см. вверх. Намечаем положение окна по бокам, прибавив дополнительно еще 3 см.

Затем вырезаем гидроизоляционный материал с запасом 20 см. по всему периметру. Оставшееся полотно гидроизоляционного материала заворачиваем внутрь и снимаем кровельное покрытие.
Для удобства монтажа оконную створку снимают, оставляя одну раму. Для каждой модели окон демонтаж оконной строки будет отличаться типом фиксаторов петель.



В комплекте поставки вместе с окном всегда имеется гидроизоляционный фартук, который свободно вытягивается и распрямляется.

На оконную раму устанавливаем крепежные кронштейны. Затем на верхнюю и нижнюю части рамы укладываем теплоизоляцию, которую закрепляем степлером на монтажный брус обрешетки.

Устанавливаем раму в проем окна и придавливаем утеплитель. Первоначально устанавливаем нижний фартук гидроизоляционный, затем боковые и верхнюю часть гидроизоляции.
Крепим гидроизоляцию к раме окна и укладываем утеплитель. После подведения и установки гидроизоляции производим монтаж оклада.

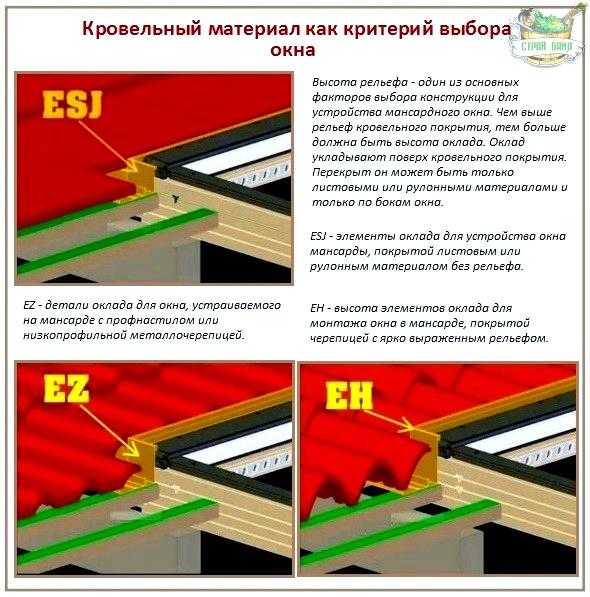

Тип оклад и его последующий монтаж зависят от материала кровли. Различают следующие виды оклада кровли:
• гладкий
• волнистый.
Для гладкого типа кровельного материалы величина волны равна нулю. Для волнистых материалов высота волны может быть 8, 16, 30 мм.

Условное деление окладов по типам необходимо для конструкции, исключающей значительный выступ над поверхностью кровли и теплопотери. После установки оклада производим монтаж оконной створки на место.

Нижние крепежные кронштейны закрепляем сразу, а верхние устанавливаем не до конца. Это предпринимается с целью регулировки рамы и устранения перекоса. Необходимо проверить, чтобы окно было расположено ровно, створка прилегала с одинаковым зазором.

На данном этапе необходимо тщательно отрегулировать работоспособность всех элементов окна, активируя работу пружин и петель. Окончательно затягиваем накрепко все крепежные элементы и устанавливаем откосы мансардных окон.

Откосы мансардных окон

Самым главным при установке откосов окон мансардных является угол расположения. Важно помнить, что нижний откос располагают перпендикулярно плоскости пола, верхний откос располагают параллельно плоскости пола.

Главной ошибкой может быть расположение откосов перпендикулярно плоскости окна. Вертикальные откосы располагают под углом 120 градусов для свободного воздухообмена. Батарею отопления рекомендуется также устанавливать под окном, в этом случае теплый воздух будет исключать образование нежелательного конденсата.

svouimirukami.ru

Ошибки при монтаже мансардных окон

Превращение холодного чердака в уютную тёплую мансарду – дело хлопотное, но крайне полезное: и дополнительная комната в доме появляется, и тепло не уходит с невиданной скоростью через крышу. Однако ни о каком комфорте нельзя говорить в том случае, если неправильно осуществлён монтаж мансардных окон (цена, кстати, на эту услугу не низкая, а качество выполненных работ нередко оставляет желать лучшего). Дело в том, что, в надежде получить хорошие деньги, зачастую за данную работу берутся люди, совершенно не обладающие необходимыми навыками, технология монтажа мансардных окон ими в большей степени игнорируется, и, как результат – обильные протечки и выстуженная мансарда. Именно поэтому установка мансардного окна должна в обязательном порядке поручаться профессионалам – тогда не придётся через некоторое время исправлять ошибки рабочих своими руками.

Впрочем, иногда установка мансардного окна очень хорошими и проверенными специалистами всё же не вписывается в бюджет хозяина коттеджа (ведь за идеальное качество всегда приходится довольно много платить), поэтому ему приходится нанимать на эту работу работников попроще. Ну и, соответственно, следить, чтобы инструкция по монтажу мансардных окон ими выполнялась безукоризненно. Правда, для этого эта инструкция должна владельцем дома прочитаться неоднократно, к тому же не мешало бы ему ещё воочию увидеть и как происходит сам монтаж мансардных окон (видео на эту тему, благо, всегда в избытке можно найти в сети). Мы же, в свою очередь, расскажем про основные недостатки мансардных окон, которые получаются в том случае, если технология установки мансардных окон нарушается рабочими.

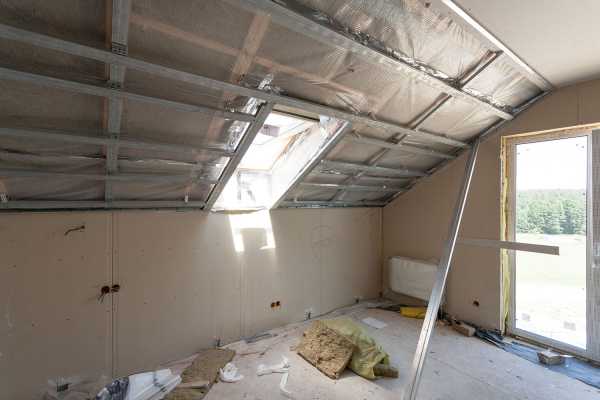

Часто мансардные этажи обшивают гипсокартоном и чтобы не нерушить технологический процесс, гипсокартонщики должны тоже быть в курсе всех технологических процессов. Найти таких можно в компании , там же можно увидеть много фотографий на эту тему.

Вот пять самых распространённых ошибок, которые совершают (специально либо по неопытности) людьми, выполняющие монтаж мансардных окон (цена, заплаченная за работу таким «профессионалам», бывает порой слишком высока, поэтому внимательно изучите все наши наставления).

Итак, ошибка первая: неправильно сформированные откосы мансардных окон. Именно из-за этого зачастую стеклопакет совершенно не омывается тёплым воздухом, а в итоге жильцы дома удивляются: почему и каким образом появляется на окнах конденсат (а в морозы там можно увидеть даже лёд). Чтобы впоследствии не задаваться всеми этими «почему», лучше сразу усвоить, что технология установки мансардных окон предполагает, что для того, чтобы стеклопакет хорошо прогревался теплым комнатным воздухом, нижний откос должен располагаться перпендикулярно поверхности пола, а нижний – параллельно.

Ошибка вторая: не утеплённые откосы мансардных окон. Почему-то не слишком сознательные строители зачастую пытаются пользоваться для утепления откосов одним только фольгированным пенофолом, который при монтаже они могут ещё пробить строительным степлером. Результат такой работы, как правило, плачевен: влаги может оказаться так много, что можно будет подумать, что текут мансардные окна. Поэтому утеплению откосов необходимо уделить пристальное внимание (особенно если установка мансардного окна будет осуществляться своими руками) и помнить, что один только пенофол ситуацию не спасёт – в любом случае будет необходима также и мягкая теплоизоляция.

Важность данного вопроса ещё более повышается, если установка мансардного окна производилась таким образом, что к оконной раме оказались подведены стальные профили либо другие металлические элементы, создающие мостики холода.

Ошибка третья: использование монтажной пены. Технология монтажа мансардных окон для обеспечения водонепроницаемости предполагает использование специальных кровельных герметиков. Что же касается монтажной пены, то этот строительный материал полностью разрушается под действием ультрафиолетового излучения, поэтому применять его, устанавливая какой-либо узел мансардного окна, строжайше запрещено. Впрочем, некоторым откровенным халтурщикам инструкция и технологические требования по монтажу мансардных окон совершенно не указ и они их довольно успешно игнорируют. Поэтому владельцу коттеджа, дабы не увидеть через некоторое время, как текут мансардные окна в его доме, приходится самостоятельно следить, чтобы действия его рабочих и инструкция по установке окон не вступали в противоречия.

Ошибка четвёртая: отсутствие герметизации стыков между кровлей и окном. Порой безответственность строителей на самом деле поражает: к примеру, кровельное покрытие из оцинкованной стали некоторые умельцы могут просто подвести к наружному окладу и обрезать по контуру окна. А неопытному заказчику, рассматривающему снаружи проделанную работу, даже в голову не придёт проверять такие мелочи – ведь выглядит всё красиво. Однако уже после нескольких сильных дождей можно будет заметить, что текут мансардные окна, а кровельный пирог отсырел.

Пятая ошибка: неправильная установка наружных окладов. Конструкция мансардных окон такова, что для герметичного их примыкания к кровельному покрытию используются специальные наружные оклады. Так, например, для кровли из металлочерепицы требуется оклад с гофрированным фартуком, который, как показывает любая схема монтажа мансардного окна, располагается сверху кровельного покрытия. Только в этом случае талые и дождевые воды отводятся на 100% и, следовательно, не текут мансардные окна. К сожалению, такая технология монтажа мансардных окон соблюдается не всеми строителями – некоторые умудряются наружный оклад спрятать за кровельное покрытие, что неизбежно приводит к попаданию под кровлю влаги и, естественно, к протечкам.

Конечно, перечисленные нами ошибки – это далеко не всё, на что способны безграмотные работники, которыми инструкция и другие документы по монтажу мансардных окон порой даже не читаются. Так, неправильное выставление зазоров между створкой и рамой приводит к появлению между ними щели, а помещение датчика дождя с внутренней стороны окна (хотя инструкция предписывает располагать его таким образом, дабы обязательно был контакт с атмосферными осадками) полностью исключает корректную работу автоматической системы управления.

Поэтому, если Вы не хотите, чтобы через некоторое время после оборудования мансарды в Вашем доме стали проявляться недостатки мансардных окон, нанимайте на работу настоящих профессионалов. В противном же случае Вам придётся контролировать рабочих самостоятельно: изучите тогда всю информацию о том, как происходит монтаж мансардных окон (видео посмотрите, почитайте статьи, в которых опытные монтажники делятся своими советами по данному вопросу) и тщательно проверяйте каждый этап их установки. И тогда, мы уверены, проблем у Вас не возникнет.

www.gmsgroup.ru

Как оформить мансардное окно, дизайн узлов и фурнитуры мансардных окон

Мансардные окна – в высшей степени стандартизированные, функциональные изделия. Их дизайн носит утилитарный характер. Поэтому сделать их стильными, включить в общее жанровое решение мансардной комнаты лучше всего через оформление мансардных окон шторами, жалюзями, рольставнями и другими аксессуарами.

к содержанию ↑

Дизайн отдельных узлов мансардного окна



Откосы в стиле a la russ

Тема штор для мансардных окон и идей, как оформить мансардное окно с их помощью, неисчерпаема. Ей посвящена отдельная статья на нашем сайте, здесь же мы рассмотрим другие варианты. В том числе, как использовать различные узлы мансардных окон в рамках решения общей композиционной задачи.

Речь идёт, прежде всего, об откосах мансардных окон. Например, если вы задумали оформить вашу мансарду в стиле a la russ с обшивкой деревянной вагонкой, с рубленными дубовыми скамьями и столами, то едва ли на этом фоне удачно будет смотреться мансардное окно с белыми пластиковыми откосами.

Мансардное окно снаружи

К счастью, все три ведущих производителя мансардных окон – Velux, ROTO и FAKRO – выпускают к своей продукции откосы с ламинированием под различные породы дерева. И вам нетрудно будет подобрать подходящий к жанровому решению вашей мансарды.

Точно также — для других вариантов дизайна мансардного помещения.

Другое дело — оклад для мансардного окна. Он находится с наружной стороны кровли, из помещения его не видно, но если уж вы задумали оформлять ваш загородный дом, коттедж в едином, стилевом решении – скажем, всё в том же «русском стиле», о котором говорилось выше – с коньками, резными наличниками — то, очевидно, есть смысл, доработать в этом направлении и оклады.

Оригинальное оформление слуховых мансардных окон

Дорабатывать придется, прежде всего, потому, что оклады, как и сами окна, — унифицированные изделия. Представляют из себя алюминиевые планки с покрытием светостойкими красками. Вам либо придётся подбирать окрас, наиболее совпадающий с жанровой композицией всего вашего дома, либо устраивать наружное декоративное обрамление мансардных окон – вытачивать наличники и т.п.

То же самое касается и внутренних наличников, скрывающих зазоры между откосами мансардных окон и обшивкой стены. Но их можно купить в комплекте с откосами и проблем с ними, по крайней мере, эстетического плана, как правило, не бывает.

к содержанию ↑

Использование фурнитуры мансардного окна для решения дизайнерских задач

Ручка Savio

Можно ли использовать фурнитуру для мансардных окон в плане решения тех или иных жанровых, дизайнерских задач?

Разумеется, да!

Хотя собственно фурнитура — механизмы открывания и запирания окон — находится внутри рамы и невидима, но на виду остаются ручки для мансардных окон, которые вполне могут стать достойным элементом дизайна помещения. Правда, комплектные изделия имеют весьма утилитарный, техногенный вид, но не составит большого труда поменять фирменную ручку на более изысканное изделие европейских фурнитурщиков.

Ручка Abloy

К примеру, ручки итальянской фирмы Savio мигом привнесут в помещение флёр галантной эпохи мушкетеров и будуарных прелестниц, когда, собственно, и зародилось само понятие «мансарда».

Хотя многие знатоки считают, что мансардным деревянным окнам больше подходят ручки финской фирмы Abloy. В композиционном же, жанровом плане более универсальны китайские ручки Apecs. Их форма может передавать как плавную текучесть морской волны, так и массивную внушительность рычага какого-то грандиозного механизма: и всё это – в бронзовых, золотистых или серебряных тонах! В общем, выбирайте!

к содержанию ↑

Ах, витражи, витражи!

Мансардные окна с витражами

Почему-то в публикациях мало говорится об оформлении мансардных окон при помощи витражей. Между тем, витражи – это не только красиво, но и практично. Они не просто создают неповторимый цветовой ряд в помещении, удачно дополняют то или иное стилевое решение, но и способствуют рассеянию слишком яркого света, теплового потока, который на мансарде может стать самым настоящим бичом.

Насколько нам известно, витражные стеклопакеты для мансардных окон предлагает только компания FAKRO. На выбор – до 120 вариантов рисунков. Но при желании сделать витраж не сложно и своими руками. Тем более что слуховые мансардные окна и окна на фронтонах зданий со времен Средневековья – одна из наиболее популярных сфер приложения витражного творчества, которым на протяжении веков занимались не только профессионалы, но и любители.

oknanagoda.com

Установка мансардных окон: инструкция по монтажу

Как правильно установить мансардное окно

  1. Перво-наперво запомните: мансардное окно крепится не к обрешётке, а к стропильной системе (вертикальные стропильные балки).
  2. Если в конструкции стропильной системы есть поперечные горизонтальные балки, то нижнюю часть окна лучше располагать на них. Также можно ориентироваться на рейки обрешётки.
  3. Расстояние между оконной коробкой и стропилами не должно быть менее 3 см с каждой стороны. Это расстояние необходимо для выравнивания мансардного окна.
  4. Для облегчения монтажа можно под нижней частью окна установить горизонтальную балку к стропильной системе.
  5. Монтаж мансардного окна. Уровнем выравниваем нижнюю часть окна и прикручиваем уголки (не до конца) саморезами (должны быть в комплекте).
  6. Стараемся выровнять длину окна параллельно стропилам и закручиваем саморезы в продолговатых отверстиях на крепёжных уголках (тоже не до конца, чтобы впоследствии можно было точно отрегулировать положение оконной коробки).
  7. Когда мансардное окно уже самостоятельно держится, нужно выровнять его положение так, чтобы расстояние между рамой и стропилами с боков было примерно одинаковым.
  8. После окончательной регулировки и проверки со всех сторон болты можно закрутить полностью.
  9. Укладка гидроизоляционного материала. Он должен полностью обрамлять оконную коробку с нахлеёстом на боковины рамы. Порядок укладки идёт снизу вверх. Сначала нижняя часть материала подгоняется к раме с нахлёстом, в боковых выступах делается надрез, чтобы приложить их к крыше. Затем добавляются боковые изоляционные листы с нахлёстом на боковины рамы. Верхние и нижние выступающие части надрезаются снизу и сверху и заводятся под первый нижний изоляционный лист, а сверху на боковину коробки. Верхний лист укладывается так же, как и нижний, только уже поверх боковин (надрезы на краях делаются так, чтобы наложить их на боковые листы). В итоге все места накладок изоляции друг на друга прикручиваются саморезами.
  10. Если у вас профильная кровля, то перед установкой окладов под мансардным окном нужно прибить тонкую рейку для того, что бы закрепить на ней мягкий гофрированный фартук, который будет плавно ложиться на профиль. Рейка располагается на расстоянии 10 см от нижнего края оконной коробки, и выступает по бокам на 30 см.
  11. Установка окладов. Для начала запомните: если ваши оклады фиксируются защёлками, кляммерами или задвижками, то дополнительные механические крепления (гвозди, саморезы) не требуются. Так же, как и с изоляцией, сначала монтируется нижний оклад (сверху на кровлю). На него сверху надевается фиксирующая накладка для мансардного окна. Оклад и накладка закрепляются с помощью прилагаемых саморезов в подготовленные отверстия. Боковые секции нижнего оклада прибиваются к раме короткими гвоздями (2 см). Боковые оклады вставляются в нижний оклад до упора (специальные надрезы можно загнуть наружу для усиления крепления). Боковые оклады также прибиваются к оконной коробке гвоздями, а к обрешётке или стропилам при помощи кляммеров. Если у вас мягкая или плоская кровля, то боковые кромки окладов можно слегка примять, чтобы не поднимать кровельный материал. Перед верхним окладом нужно установить на мансардное окно накладки и прикрутить саморезами через специальные отверстия. Верхний оклад устанавливается просто: с боков прикручивается к окну саморезами, к обрешётке крепится кляммерами.
  12. Если у вас мягкая или плоская кровля, то её с боков можно укладывать на оклад только при помощи битумных материалов. Профильная кровля заводится на бока так, чтобы она заканчивалась целой верхней дугой. А сверху кровлю нужно заводить на оклад с отступом от него 6-10 см.
  13. Стык окладов с кровельным материалом обязательно нужно изолировать герметиком, идущим в комплекте, либо другой клеящей лентой.
  14. После установки мансардной коробки на неё надевается створка (или стеклопакет, если окно глухое).
  15. Утепление окна можно проводить изнутри, подсовывая утеплитель по периметру (минераловата) и закрывая его снаружи от конденсата фольгированным теплоизоляционным слоем. Со сторон откосов утеплитель тоже укладывается.
  16. На утеплитель надевается пароизоляция. Как правило, на ее концах есть защёлки для крепления к мансардному окну. В местах отходя пароизоляционного фартука можно сделать дополнительные крепления саморезами или герметиком.

Как правило, в мансардном окне устанавливаются черновые откосы, которые впоследствии закрываются общей отделкой помещения. Сделать такие откосы несложно: нужно просто разметить длину, ширину и углы для верхнего и бокового откоса.

Откосы для треугольных мансард устраиваются таким образом, чтобы нижний откос смотрел вертикально вниз, а верхний горизонтально. Мансарды с ломаной крышей могут иметь не сильные откосы.

Не забывайте, что под мансардным окном должно быть отопление.

Стоит учитывать, что от разных производителей способы монтажа могут немного отличаться.

Дальше больше!

gold-cottage.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
