Звукоизоляция стен квартиры ЗИПС

Содержание статьи

Дождавшись счастливого дня своей жизни и ключей от заветной двери, обладатель квартиры с головой окунается в новое для себя состояние. Теперь его окружают стены, его стены, купленные на его «кровные». Но родными они станут через какое-то время.

Для каждого это будет свой, чисто индивидуальный период времени, но отсчёт начинается одинаково для всех и с одной одинаковой для всех мыслью.

Чем же отделать эти стены?

Отделка стен является одной из важнейших процедур формирования будущего интерьера. Она является неотъемлемой его частью, но поверьте, простое декорирование, поверх существующего основания не сможет обеспечить вам комфортного проживания.

Ведь соседи у вас будут с разными характерами и увлечениями – один любит хард–рок (а его, как известно не принято слушать тихо или в наушниках), жена другого любит поорать на любимого вечером. Всё это, как какая-то какофония, будет преследовать вас, если изначально не предпринять меры по звукоизоляции стен в квартире. Да в общем–то не только их.

Шумоизоляция своими руками возможна с использованием различных стройматериалов. В своей статье «Звукоизоляция стен в квартире» мы уже рассказывали о том, как её можно выполнить с помощью каркаса и листов ГКЛ. Сейчас хотим продолжить рассказ, но в качестве материала для выполнения поставленной задачи, хотим предложить панели ЗИПС.

Что такое ЗИПС панели

Звукоизоляционная панельная система (ЗИПС) является многослойной, бескаркасной конструкцией для звуковой изоляции стен.

Конструкция состоит из сэндвич–панелей и финишных облицовочных гипсокартонных листов. Сэндвич–панель имеет 8 виброизолирующих узлов крепления к основанию и состоит из мягких и плотных слоёв. В зависимости от модификации, толщина мягкого звукоизолирующего слоя может варьироваться.

Ко всем конструкциям (стены, потолок, пол) торцы панелей должны прилегать через 2 слоя упругой подкладки, из материала ВИБРОСТЕК – М. Подкладки приклеиваются с помощью вибро–акустического герметика.

Для крепления панелей к основанию используются дюбели Ǿ 8 мм и длиной 50 мм в которые предварительно на два–три витка вкручены шурупы с конусными шайбами.

Монтируем звукоизоляционные материалы

Вначале выполните приклеивание подкладок к стенам, потолку и полу по периметру поверхности, на которую вы планируете установить звукоизоляционные панели, так, чтобы с ними в последствии контактировали торцы сэндвич–панелей.

Монтаж панелей рекомендуем вести снизу, вверх и слева, направо.

У первой сэндвич панели ЗИПС подрежьте гребень, по обеим сторонам. У последующих срежьте только гребень длинной стороны.

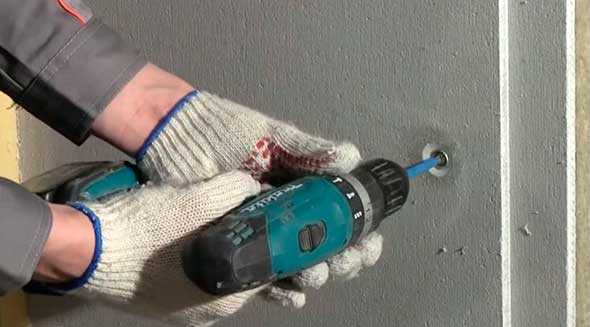

После того, как вы приставили ЗИПС панель к стене, непосредственно через виброизолирующие узлы, сделайте технологические отверстия в существующем основании, глубиной не более 60 мм.

Подготовленные ранее дюбели вставьте в полученные технические отверстия, до упора, с помощью молотка. Затем, используя отвёртку или шуруповёрт, закрутите шуруп в виброизолирующий узел. При этом головка шурупа утапливается в узел не более чем на 1–2 мм.

При достижении противоположной стены, целые панели звукоизоляционные могут не поместиться, поэтому они подрезаются. Отрезанная часть с успехом используется для начала следующего ряда.

Если монтируется целая сэндвич–панель, то её можно закрепить только по шести узлам. А если сэндвич –панель резаная, то обязательно используйте все доступные узлы.

Монтируйте сэндвич-панели со значительным смещением поперечных стыков. Разбежка стыков должна составлять не менее 250 мм.

После завершения монтажа дополнительно проверьте все узлы, на правильность крепления, во избежании контакта головок шурупов с последующим гипсокартонным слоем конструкции.

Стыки обработайте монтажной тёркой или наждачной бумагой, а для обеспечения герметичности всей конструкции, закройте их герметиком.

Пазо-гребневые соединения материала дополнительно стяните саморезами для ГКЛ.

Обшивка листами гипсокартона

Стены из сэндвич панелей закройте листами ГКЛ. При этом крепёжные саморезы ни в коем случае не должны попадать на виброизолирующие узлы, а монтаж гипсокартона производите с разбежкой швов.

Подробнее о монтаже гипсокартона можно узнать в статьях «Обшивка стен гипсокартоном с использованием каркаса» или «Выравниванием стены гипсокартоном».

Швы между листами заделываем с помощью шпаклёвки и специальной ленты.

Теперь звуки, исходящие от соседей, останутся в пределах их владений, а в ваших будут царить тишь и благодать.

remlegko.ru

Как выполняется шумоизоляция торпеды автомобиля

Звукоизоляция панели приборов, она же торпедо

Шумоизоляция панели приборов имеет смысл и положительный эффект, потому, что приборная панель как правило сама является источником разнообразных шумов и скрипов, которые появляются в салоне машины. Самое интересное, что это относится не только к нашим отечественным машинам, но и к большинству иностранных.
Сегодня существует несколько факторов, влияющих на скрипы в торпедо в процессе движении автомобиля, поэтому шумоизоляция на торпеде, процесс, которым стоит заняться всерьёз.

Откуда звуки

Главной причиной для возникновения различных шумов, которые исходят от торпедо, это отсутствие целостности (монолитности) конструкции:

• Так как современная панель комплектуется (состоит) из множества пластиковых частей, которые скреплены между собой с помощью разнообразных защелок, клипсов, и саморезов
• Подобные крепежи от времени ослабевают и ломаются, а это приводит к появлению колебаний элементов торпедо, при трении элементы начинают издавать дребезги и скрипы
• Общий шумовой фон усиливается начинкой приборной панели
• Плохо прикрепленные элементы салонного отопителя, жгуты проводов, колодки, электрика, и другие при движении машины, особенно по неровным участкам дороги начинают биться об облицовку торпедо, при этом издается неприятный лязг и звон
• На уровень шумов так же сильно влияет качество облицовки панели приборов в салоне машины
• Подобные проблемы легко можно устранить своими руками, и без помощи специалистов
• Нужно лишь предварительно изучить нашу статью, приобрести необходимые материалы, запастись терпением и работать аккуратно
• Самостоятельно обесшумить приборную панель по силам каждому
• Кроме того, вы так же сможете превратить торпедо в дополнительную шумовую защиту, по другому говоря «акустический щит»
• Что позволит вам салон автомобиля защитить от шумов, идущих из моторного отсека и двигателя

Способы устранения

Существуют два способа смонтировать шумоизоляцию в приборную панель:

• Первый — демонтаж торпедо целиком, с полной последующей её разборкой и оклейкой шумоизоляцией
• Второй — демонтаж панельной обшивки, и её частичная шумоизоляция
• Разумеется, гораздо больший эффект от этой процедуры можно достичь при помощи исполнения первого метода
• Однако, этот метод, к сожалению, возможен не всегда
• Например, в российских моделях авто и недорогих иномарках первый способ решает эту задачу
• А в импортных машинах представительского класса, которые напичканы различной электроникой, а так же подушками безопасности и другими навороченными системами, первый способ осуществить самостоятельно вам будет не по силам
• К счастью, в шумоизоляции торпедо дорогостоящего автомобиля как правило нет необходимости

Инструменты и материалы

Перед началом процесса шумоизоляции всей торпедо, нужно собрать необходимый инструмент и материалы для шумоизоляции.
Из материалов нужен:

• Вибродемпфер типа Вибропласт М1 (толщина Silver)
• Звукопоглотитель – Битопласт, толщиной 5-10миллиметров
• Антискрип – Маделин

Из инструмента берем:

• Прокаточный валик
• Рулетку и длинную линейку
• Острый нож
• Ветошь чистую, чтоб не оставляла волокон
• Острые ножницы
• Уайт-спирит для обезжиривания поверхностей
• Набор отверток

Демонтируем приборную панель

Шумоизоляция панели 2115 как и всех прочих, будет состоять из четырех этапов:

• Снятие (демонтаж) панели приборов
• Проклейка виброизоляцией пластиковых облицовок на панели
• Проклейка шумоизоляцией панели с внутренней стороны
• Антискрипное уплотнение на стыках при монтаже (возвращении на место) приборной панели

Подробно останавливаться именно на демонтаже торпедо, не имеет смысла, во первых моделей авто сейчас миллионы, во вторых для одной модели существуют несколько вариантов торпедо. Проще будет вам найти подобную информацию в руководстве по разборке и установке именно вашего типа приборной панели, полно информации и в Интернете.
Отметим исключительно важные нюансы, одинаковые при этой процедуре:

• Предварительно, отсоединяем клемму минус (лучше обе) от аккумулятора, снимая панель придется возиться с проводкой, лучше таким образом застраховаться от замыкания
• Выравниваем колеса по направлению их прямолинейного движения
• Отсоединяем тягу с рычага привода открывания воздушной заслонки на карбюраторе и тросик привода спидометра отсоединяем от коробки передач
• Начиная процесс разборки, после снятия элементов, сразу вкручивайте крепеж обратно на места крепления, чтобы не растерять и не попутать
• Перед отключением колодок, маркируйте их обязательно, иначе запутаетесь при сборке
• После полного снятия торпедо, она разбирается на комплектующие детали таким образом, чтобы у вас остались одни монолитные детали
• Затем, воспользовавшись ветошью, хорошенько протираем все элементы панели, чтобы очистить их от грязи и пыли

Начинаем с виброизоляции

Лучший вибропоглощающий материал — Вибропласт (Silver), им мы и проклеиваем все плоские участки пластиковой обшивки, как на фото ниже:

• Таким способом увеличивается масса пластика, это позволяет на существенно снизить его вибрацию
• Оклеивается примерно 50-60процентов всей площади в плоских зонах
• Однако, не рекомендуется слишком утяжелять торпедо, так как, с увеличением массы конструкции, крепежи мы оставляем не измененными
• Покрывать виброизоляцией следует детали вашего торпедо, а так же элементы воздуховода, салонной печки, и металлического каркаса для жесткости
• Проще говоря, все детали, которые могут при простукивании, издавать различный звон и вибрации
• А после проклейки поверхности виброизолятором звук становится намного глуше, чем до этого

Шумоизоляция панели изнутри

После виброизоляции приступаем к наклеивания второго слоя – шумоизоляции:

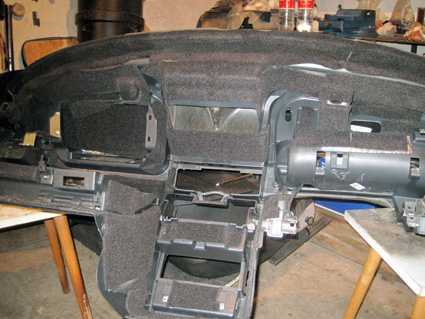

Приборная панель, проклеенная шумоизоляцией (шумопоглотителем) изнутри

• Шумопоглотитель, идущий вторым слоем и на внутреннюю изоляцию торпедо рекомендуется Битопласт 5-10 миллиметров
• Гораздо лучше применять более толстый материал для панели, звукоизоляция даст лучший эффект
• Покрывать вам следует всю площадь с внутренней стороны обшивки панели
• Исключительно благодаря максимально полному покрытию всей площади, Битопласт сможет выполнять сразу две функции
• Первая — шумопоглотитель гула, исходящего от моторного отсека (получается реализация «акустического щита»), а так же уплотнителя, который предотвращает стук внутреннего «наполнения» приборной панели внутри пластикового корпуса
• Битопласт является очень эластичным материалом и имеет свойства разжимания и сжимания, это позволяет весьма аккуратно наклеивать его на неровные рельефные поверхности
• А получившиеся излишки материала вы потом можете аккуратно подрезать по краям ножницами

Уплотнение стыков и устранение скрипов

Звукоизоляционные панели не только поглощают звук но и сами являются его источником, это происходит на стыках от трения материала о материал:

• Выполнив нанесение шумоизоляции, вы можете приступать к сборке панели а заодно дополнительно сделать параллельную оклейку стыков соприкасающихся (трущихся) частей Торпедо
• Сосредоточьте внимание на том, чтобы все стыки деталей были обработаны уплотнителем, здесь лучше будет употребить Маделин
• Маделин клеится в первую очередь на все подвижные элементы панели (например, крышка перчаточного отдела), на воздуховоды в местах крепления их к дефлекторам, и на крепежи панелей обивки

Обработка стыков антискрипом

• Когда собираете панели приборов назад, осмотрите внимательно состояние её креплений к кузову
• В случае отсутствия креплений, либо их поврежденности, обязательно их замените
• А если у вас имеется такая возможность, тогда сделайте пару дополнительных креплений для повышения надежности, так как после «шумки»,  сильно увеличивается масса торпедо
• Не стоит игнорировать беспорядок в жгутах проводов, лучше разобрать их и компактно скрутить в более толстые связки
• Чтобы скрепить и обвязать пучки проводов можно использовать полоски Битопласта либо Маделина
• Постарайтесь скрепить их сильно, чтобы они не имели возможности свободно раскачиваться

Примечание: Давно известно, что заслонки салонной печки являются дополнительным источником шумов. Поэтому, если полностью снимаете панель приборов, тогда вам следует оклеить каркас отопителя и заслонки, которые зачастую неплотно прилегают и имеют большие люфты. Такая процедура, не только уберет лишний шум, но и снизит потерю тепла в салоне.

Частичная шумоизоляция

Второй метод частичной «шумки» панели, применяется исключительно в том случае, если невозможно снять Торпедо целиком:

• Однако, подобный способ, тоже способен дать ощутимый результат, и цена будет ниже
• Для выполнения частичной шумоизоляции панели, необходимо снять с неё все возможные детали навесной и облицовочной обшивки
• К снимаемым элементам относят: ящик для перчаток, центральная консоль, боковая облицовка, крышка от блока предохранителей, и другие
• Все части панели затем обрабатываются вибрационными и шумо изоляционными материалами, инструкция описана выше
• А если еще сомневаетесь в том, нужно ли вам шумоизолировать приборную панель, тогда пора мне вам рассказать об одном дополнительном плюсе
• Очень многие водители замечают, что зимой при температуре около — 15º салон машины прогреть практически невозможно, чтобы стекла не замерзали
• А сразу после обработки панели шумоизоляцией даже при — 20º в салоне авто быстро становится жарко, потому что воздух начинает поддувать из всех сопел (поток идет и на лобовое и на крайние боковые стекла)
• Плюс, заметно снижается шум из моторного отсека, больше не слышно бренчание проводов, и скрипа подвижных панелей

Поэтому, посмотрите видео смело можете приступать к работе, желаем успехов и насладиться полученным эффектом.

avtozvuk-info.ru

Шумоизоляция стен своими руками (звукоизоляция)

Для многих жителей современных городских квартир очень остро стоит вопрос звукоизоляции стен, так как в типовых многоквартирных домах слышимость во многих помещениях превышает нормативные показатели и мешает комфорту обитателей жилья. Поэтому для желающих жить уютно и спокойно в своей квартире, когда не слышишь каждый вздох соседа или других обитателей жилого пространства, шумоизоляция стен весьма актуальна и просто жизненно необходима.

Подготовительные работы

Перед тем, как выполняется шумоизоляция стен своими руками, проводится диагностика состояния основания на предмет недостатков и дефектов. Трещины в стенах могут также снижать уровень звукоизоляции. Поэтому обязательно устраняются отверстия и щели, которые часто наблюдаются в примыканиях стен и пола, стен и потолка или в углах комнат.

Найденные при обследовании трещины и щели рекомендуется залить герметиком или заделать звукоизоляционным материалом – стекловолокном или поролоном. При этом звукоизоляционные материалы необходимо обязательно утрамбовать. Сверху заполнения щели и трещины покрываются раствором гипса или алебастра в зависимости от их расположения.

Кроме щелей нужно уделить внимание и розеткам. В большинстве квартир розетки могут представлять собой сквозное отверстие в соседнюю квартиру, являясь отличным проводником звука. Розетки после отключения питания вынимают из отверстий, и если они окажутся полыми, то заполняют их стекловолокном или минеральной ватой. Поверх звукоизоляционного материала на отверстие накладывают гипсовый раствор.

Часто щели в стенах наблюдаются возле труб отопления. Их также необходимо законопатить эластичным герметиком. Важно для этих целей использовать герметик с эластичными свойствами, чтобы трещины не появились с началом отопительного сезона.

Шумоизоляция мягкими материалами

После устранения дефектов стен приступают к шумоизоляции стен. В большинстве случаев для звукоизоляции используются каркасы, облицованные гипсоволокном, гипсокартоном или другими декоративными панелями. Между каркасной системой и существующей стеной прокладывается слой шумоизоляционного материала.

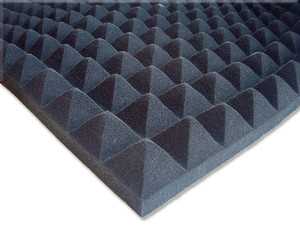

В качестве изолятора используют определенные виды стекловолокна или специальные плиты со звукоизоляционными характеристиками. Слой материала должен составлять не менее 100 мм. Толщина гипсокартона или гипсоволокна должна составлять не меньше 12 мм. Плиты устанавливают на каркас и закрепляют специальными шурупами, после чего подлежат любому виду отделки.

Для повышения уровня звукоизоляции вместо деревянного каркаса рекомендуется использовать специальный стальной профиль. По краю металлической каркасной системы, в местах ее стыковки с полом, потолком и другими стенами и перегородками, по всему периметру укладывают специальную изоляционную ленту – Дихтунг, которая, плотно прилегая между профилем и основанием, повышает изоляционные свойства каркаса.

Многие мастера в каркасную систему между закрепленным стекловолокном и гипсокартоном советуют укладывать максимально плотную полиэтиленовую пленку, которая в процессе эксплуатации помещений будет гасить излишние шумы.

Шумоизоляция мембранами

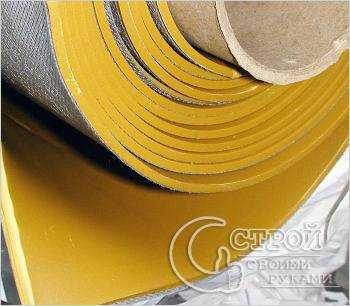

Сегодня в продаже появился большой выбор мембранных материалов с высоким уровнем шумопоглощения. Это могут быть объемные мембраны, которые необходимо монтировать в любые каркасные системы – деревянные или металлические.

Отлично зарекомендовали себя мембраны новейшего типа – это материал, который крепится между двумя листами гипсокартона или гипсоволокна, которые потом монтируются на металлический профиль или непосредственно к стене, что значительно экономит объем помещения. Такие мембраны просты в монтаже и доступны в цене.

Шумоизоляция панелями

Для обустройства качественной звукоизоляции стен можно обойтись без обрешетки и возведения каркаса. Сегодня отечественные и зарубежные производители предлагают специальные шумоизоляционные панели, которые крепятся непосредственно к стене квартиры. Такая технология значительно сокращает трудовые затраты и сокращает проведение работ.

Технологическая особенность такого крепления изоляции непосредственно к стене – это необходимость применения только фирменных дюбелей, которые обладают низкими показателями звукопередачи, благодаря инновационному материалу и уникальной конструкции крепежа. Использование других видов метизов может значительно снизить уровень звукоизоляции и осложнить монтаж всей системы.

При монтаже шумоизоляционных панелей есть еще одно важное условие, которое необходимо соблюдать. Звукоизоляционные панели во время установки обязательно нужно располагались вразбежку. Это позволяет получать при звукоизоляции стен значительный эффект шумопоглощения.

stroysvoimirukami.ru

Звукоизоляционные панели | ЭтноТрейдЭтноТрейд

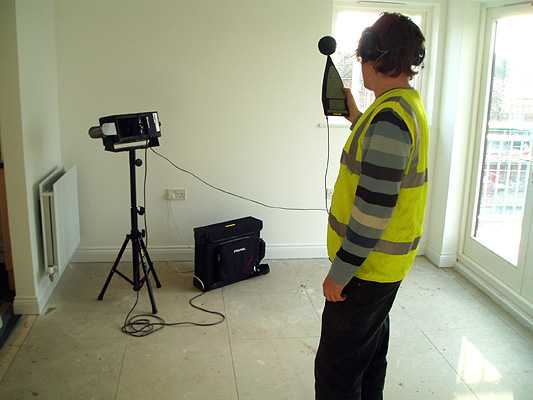

Контроль шумоизоляции

В современном мире вопрос звукоизоляции квартиры зачастую связан с оптимальным балансом между несколькими составляющими : финансами, потерей полезной  площадью помещения и экологичностью. Эффективно подобранное звукоизоляционное решение основывается также и на желаниях заказчика, т.к. для того чтобы полностью

Сейчас на российском рынке звукоизоляционных материалов есть большой выбор шумопоглащающих продуктов ориентированных для применения в квартирах, офисах и других помещениях. Качественно подобранные звукоизоляционные материалы позволяют решить вопрос акустического комфорта на высококачественном уровне, но зачастую применения комбинации из звукоизоляционных материалов увеличивают толщину стен и опускают ниже уровень потолка, что конечно не всегда желательно при звукоизоляции квартиры.

Звукоизоляционные панели — это комбинация звукоизоляционных материалов, сформированная в форму стеновой, напольной или потолочной панели, что значительно упрощает монтаж и снижает толщину звукоизоляционной конструкции до двух раз. Можно сказать, что звукоизоляционные панели — это готовое решение для звукоизоляции  квартиры.

Звукоизоляционные панели ЗИПС

Звукоизоляционные панели ЗИПС (Звукоизолирующая панельная система)- это целая система готовых к применению звукопоглощающих модулей направленных на  комплексную звукоизоляцию помещений. Система ЗИПС панелей была разработана и запущена в производство компанией «Акустические материалы» еще в 90-х годах и до настоящего времени это звукоизоляционное решение актуально и высокоэффективно. Мы не будем подробно останавливаться на составе этих звукоизоляционных панелей и на особенностях монтажа ЗИПС, т.к. на нашем сайте этой звукоизоляционной системе посвящен целый раздел. В рамках данной публикации, хочется отметить только несколько плюсов и минусов данной звукоизоляционной панельной системы :

• минимальная толщина звукоизоляционной конструкции 40мм
• стоимость квадратного метра от 1200 руб м2
• высокие звукоизоляционные показатели

Звукоизоляционные панели Фонстар

Звукоизоляционные панели Фонстар компании  Бавария Вульф (Германия) — это европейское решение звукоизоляции различных помещений, в том числе квартир и офисов. Панели звукоизоляционные PhoneStar — это шумоизоляционный материал в формате панелей с минеральным наполнителем внутри прочного многослойного целлюлозного каркаса. Звукоизоляционные панели PhoneStar применяются для звукоизоляции стен, потолков и пола, при возведении звукоизоляционных перегородок. Толщина панели Фонстар — 12 мм. Панели PhoneStar создают здоровый микроклимат в жилых помещениях и совершенно не загрязнят окружающую среду при их последующей утилизации. Звукоизоляционные панели PhoneStar также представлены в ассортименте нашей компании и поэтому подробное описание вы сможете прочитать в отдельном разделе сайта.

К отличительным плюсам и минусам этого звукоизоляционного материала мы бы хотели отнести:

• панели Фонстар рекомендуется защищать от прямого воздействия воды
• вес панели 17 кг
• входящий в состав панелей минеральный наполнитель в виде гранул может частично высыпаться после резки
• при звукоизоляции стен рекомендуется монтировать панели в два слоя квадратный метр звукоизоляционной панели более 1200 руб за м2

Звукоизоляционные панели Экозвукоизол

Звукоизоляционные панели Экозвукоизол (ЭЗИ) российский аналог палей Фонстар. Обладают такими же звукоизоляционными свойствами, идентичными прочностными характеристиками и устойчивостью к сжатию. Панели Экозвукоизол как и все панельные звукоизоляционные системы значительно упрощают проведение работ по звукоизоляции. ЭЗИ легко режутся электролобзиком или ножовкой, экологически безопасны. Вы сможете прочитать подробное описание этих панелей на нашем сайте. Более доступная цена за квадратный метр позволяет применять эти звукоизоляционные панели при двухслойном монтаже на стены и перегородки, значительно повышая

звукоизоляционные характеристики стен.
