НАША ПРОДУКЦИЯ – АКУСТИЧЕСКИЕ ПАНЕЛИ ЭХОКОР
Акустические панели ЭхоКор (производство Россия, Москва) – эффективный инструмент архитектурной акустики, снижающий гулкость помещений, уменьшающий время реверберации и создающий акустический комфорт помещений любого типа. Материал успешно и эффективно применяется специалистами в проектах офисов, концертных, спортивных и конференц-залах для получения заданных акустических параметров звукового поля.
ШИРОКИЙ АССОРТИМЕНТ ИЗДЕЛИЙ ЭХОКОР
Широкий ассортимент продукции и разнообразие видов отделки позволяют совместить функциональность звукопоглощающего материала с дизайном, успешно вписывать панели и изделия ЭхоКор в интерьеры помещений любого типа.
Ассортимент нашей продукции позволяет обеспечить решение любых задач по созданию комфортной акустики. Звукопоглощающие материалы ЭхоКор – это декорированные панели, окрашенные, панели с фотопечатью, сборные и объёмные композиции, аппликации, трафареты, потолочные вставки, басовые панели, а также различные геометрические фигуры. Многие акустические панели уже на складе в Москве. Но некоторые, например, панели с фотопечатью, изготавливается под заказ. В любом случае быстро и качественно.
Акустические материалы ЭхоКор производятся различных размеров, толщины и расцветок. Также в изделиях применяются разнообразные виды декорирования и художественной обработки.
Мы всегда приветствуем встречные предложения, идеи по разработке акустических панелей под конкретные проекты. Некоторые из реализо-ванных идей Вы найдёте на странице Нестандартные изделия.
ОБЛАСТИ ПРИМЕНЕНИЯ ПАНЕЛЕЙ ЭХОКОР
Области применения акустических панелей и изделий ЭхоКор весьма разнообразны. Это спортивные сооружения, бассейны, кинотеатры и концертные залы, детские сады, школы и институты, музеи, офисы, торговые центры, кафе и рестораны, транспортные объекты, жилые помещения, в частности домашние кинотеатры, а также многие другие помещения культурного, общественного и производственного назначения.
К примеру, к нам часто обращаются владельцы кино-концертных объектов. Акустика для кинотеатров, акустика концертных залов, акустика кинозалов до сих пор не соответствует элементарным акустическим нормам. С по-мощью ЭхоКор все эти объекты удаётся привести к нормальному звучанию музыки и голоса.
Основа изделий ЭхоКор –
вспененный меламин
Вспененная меламиновая смола Basotect G обладает рядом специфических, даже уникаль-ных качеств. Это экологически чистый, лёгкий, пористый материал с высокой химической стойкостью, негорючий (КМ1), стабильный во времени
и в широком диапазоне эксплуатационных температур (от –200 °С до +240 °С).
Открытоячеистая структура ЭхоКор позволяет эффективно поглощать звук и обеспечивает эластичность акустических панелей и изделий.
Также панели ЭхоКор легко могут быть окрашены в любые цвета палитры RAL Classic.
Срез окрашенной панели ЭхоКорпод микроскопом
Негорючие, огнестойкие акусти-ческие панели для дома, кино, клуба – это гарантированные комфорт и безопасность. Про-изводство акустических панелей налажено на производственной базе ООО «Альянс» в Москве. Сырьё поставляется концерном BASF.
Продукция сертифицирована
для применения на территории Российской федерации.
echocor.ru
Звукоизоляционные панели
Сортировать:НазваниеЦенаХиты продаж ↓Хиты продаж ↑Оценка покупателейДата добавленияВ наличии
AcousticGyps Basic 30 (1200х600х30 мм (0,72м2/шт.) Звукоизоляционная панель
AcousticGyps Basic 30 — тонкая звукоизолирующая панель для стен и перегородок из легких строительных материалов малой толщины (пенобетон, гипсолит и т.п., толщиной 80-120мм). Толщина сэндвич-панели — 30 мм. Индекс дополнительной звукоизоляции ΔRw = 9 дБ
NoiseBlockpanel (НойзБлок панель) 27 (27х400х1000мм, 0.4м2) для потолков и стен
Звукоизолирующая панель NoiseBlockpanel – это композитный материал, который применяется при установке систем дополнительной звукоизоляции и для строительства многослойных звукоизолирующих перегородок в качестве заполнителя обрешетки и различных конструкционных пустот
NoiseBlockpanel (НойзБлок панель) 27 (27х600х600мм, 0.36м2) для потолков и стен
Звукоизолирующая панель NoiseBlockpanel – это композитный материал, который применяется при установке систем дополнительной звукоизоляции и для строительства многослойных звукоизолирующих перегородок в качестве заполнителя обрешетки и различных конструкционных пустот
NoiseBlockpanel (НойзБлок панель) 50 (50х600х600мм, 0.36м2) для перегородок
Звукоизолирующая панель NoiseBlockpanel – это композитный материал, который применяется при установке систем дополнительной звукоизоляции и для строительства многослойных звукоизолирующих перегородок в качестве заполнителя обрешетки и различных конструкционных пустот
TEPLOFONIK 20(1) (2500х600х20мм, цена за м2)
предназначена для шумоизоляции стен, пола, потолка с минимальной потерей в площади, дополнительной гидроизоляцией, утеплением и готовностью под финишную отделку
TEPLOFONIK 30(1) (2500х600х30мм, цена за м2)
предназначена для шумоизоляции стен, пола, потолка с минимальной потерей в площади, дополнительной гидроизоляцией, утеплением и готовностью под финишную отделку
TEPLOFONIK 30(2) (2500х600х30мм, цена за м2)
предназначена для шумоизоляции стен, пола, потолка с минимальной потерей в площади, дополнительной гидроизоляцией, утеплением и готовностью под финишную отделку
Как считают акустики, нет звукоизоляционных материалов. Есть только звукоизоляционные конструкции, состоящие из нескольких материалов.
Обычно для звукоизоляции применяется сложная конструкция в несколько слоёв с профилями. В ней твёрдые материалы такие как гипсокартон сочетаются с мягкими веществами такими как волокно. Недостаток такого способа звукоизоляции помещения заключается в том что процесс монтажа такой системы весьма трудоёмкий. К тому же после монтажа заметно уменьшается объём помещения. Но всё же, несмотря на эти недостатки, звукоизоляционные системы довольно часто используются в строительстве.
Существует пять разновидностей звукоизоляционных систем: плиты ISOPLAAT, панели ISOTEX, плиты ЭкоЗвукоИзол, панели ЗИПС, и панели KRAFT.
Рассмотрим каждую из разновидностей.
Система ЗИПС состоит из сендвич-панелей и гипсокартона. Толщина может быть различной и варьирует от 4 до 13 сантиметров. Масса одной плиты не меньше 18 килограммов. Присоединяются такие панели к стене посредством специальных узлов.
Плиты ISOPLAAT изготавливаются из экологически чистого вещества, коим являются волокна хвойных пород деревьев. Эти плиты довольно тонкие, их толщина — всего несколько сантиметров и обычно не превышает два с половиной сантиметра. Масса одной плиты — примерно 4 килограмма. У неё имеется гладкая лицевая сторона и обратная, которой материал прикрепляется к стене. Для прикрепления используется специальное клеящее вещество. Такие плиты годятся для использования в качестве облицовочного материала.
Панели ISOTEX также изготавливаются из хвойных пород деревьев, поэтому тоже являются экологически чистыми. Они обладают неплохой прочностью, гибкостью и упругостью. Толщина одной плиты — около двух сантиметров, масса — чуть более одного килограмма. Соединяются друг с другом методом “шип-паз”.
Панели ЭкоЗвукоИзол также отличаются экологической чистотой. Для их изготовления используются несколько слоёв картона, а также кварцевый песок. Это очень тонкая панель. Её толщина — всего 13 миллиметров. Масса плиты — более 10 килограммов. Из таких панелей легко вырезать элемент нужной формы. Не возникает никаких трудностей и при их монтаже. Они попросту приклеиваются к стене с помощью обыкновенного монтажного клея.
Панели KRAFT изготавливаются из древесного волокна. Их лицевая сторона выполнена из вощёной бумаги, а противоположная — из гофрированного картона. Толщина — чуть более сантиметра, масса — около пяти килограммов. Плиты сначала нужно приклеить к стене, а затем осуществить финишную отделку.
tuttiho.ru
Звукоизоляционные панели
Панель Teplofom звукоизоляционная идеально подойдет для решения проблем со звукоизоляцией пола, стен, потолка. Поможет отгородиться от шумных соседей и создать более комфортную обстановку в вашем жилом или офисном помещении.
Акустические панели выдерживают даже повышенную влажность в помещении, при этом не деформируются, не разрушаются, не подвержены гниению и образованию грибка. Звукоизоляционные панели имеют высокую степень жесткости.
Панель Teplofom звукоизоляционная это сэндвич панель состоящая из звукоизоляционного слоя МДВП (мягкая древесноволокнистая плита), тепло/ гидро изоляционного слоя XPS (экструдированный пенополистирол, вспененный на углекислом газе СО2, бесфреоновая технология) и армированного слоя из стекловолоконной сетки и полимерцементного состава, готового под отделку любым финишным материалом.
Панели выпускаются размером 2500 х 600 мм, 1200 х 600 мм.
Толщины панелей производится:
22 мм + 20 dB звукоизоляции к основанию.
29 мм + 28 dB звукоизоляции к основанию.
За счет нанесения полимерцементного состава с высокой степенью адгезии, основание панели полностью готово под укладку любого финишного материала, даже ярких финишных материалов как ковровое покрытие или линолеум.
Панель Teplofom звукоизоляционная имеет не только звуко и гидроизоляционные свойства, но и так же является значительным утеплителем внутри помещения, 20 мм XPS достаточно, чтобы сравнить по теплоизоляции с 370 мм кирпичной кладки, 180 мм дерево и 270 мм ячеистый бетон. Поэтому панель идеально совместит и утепление.
TEPLOFONIK – это два материала различающиеся по плотности, состоящие из переработанных кусочков различных типов акустической пены, спрессованных в плиты очень высокой плотностью и экструдированного пенополистирола плотнтстью 35 кг/м3. Материал является отличной альтернативой минеральной вате.
Универсальный материал толщиной от 6 мм до 350 мм, одновременно сочетающий открыто пористую структуру и высокую массовую плотность. Благодаря одновременному звукопоглощающему и звукоизолирующему эффекту, а так же готовность к финишной отделке, материал нашел широкое применение в качестве:
- Звукопоглощающего усиленного слоя при звукоизоляции вентиляционных установок;
- Звукопоглощающего слоя при звукоизоляции потолков, стен, полов. При избыточном уровне звука в диапазоне средних частот;
- Звукопоглощающих корпусов оборудования;
- При изготовлении звукопоглощающих кожухов и выгородок, экранов;
- В конструкциях звукоизоляции промышленных трубопроводов.
При монтаже рекомендуется механическое крепление дюбелями или точечное приклеивание. Образует покрытие обладающее снижением уровня шума в широком спектре частот.
| Тип материала | Гибкий эластомерный лист с открытыми порами |
| Коэффициент звукопоглощения (αw) | 0,25 — 0,55 |
| Индекс звукоизоляции (Rw) | 8-14 дБ |
| Температурный диапазон | -40 +70°С |
| 1250*600; 2500*600 | |
| Толщина | От 20 мм. |
| Цвет основы | Черный, голубой |
teplofom.ru
Акустические панели для стен | ЛайтСтрой
Акустические материалы традиционно используются для увеличения звукопоглощения и звукоизоляции в помещениях. В некоторых строениях, где требуется повысить функциональность, сохранить старые покрытия или имеется специфическое техническое оборудование, которое нельзя закрывать, в качестве альтернативы или дополнения к потолку применяются акустические панели для стен. Данные материалы препятствуют отражению звука и улучшают его качество, создавая комфортную акустическую среду, обеспечивая звукоизоляцию, которая крайне необходима для учебных аудиторий, актовых, концертных и конференц-залов, переговорных, студий звукозаписи, кинотеатров и других мест, где она играет важнейшую роль.
Основные отличия данных материалов — простота установки и высокие характеристики с учетом доступной цены. Благодаря чему, они получили широкое распространение при ремонте и отделке различных видов помещений. Лицевая поверхность многих акустических панелей имеет декоративный слой и не требует дополнительной отделки, но при желании может быть окрашена или задрапирована в зависимости от стиля интерьера, что значительно снижает стоимость проводимых работ и исключает предварительную подготовку оснований.
Виды панелей
Звукопоглощающие — производятся на основе волокнистых и пористых материалов, пропускают через свою поверхность звуковые волны и переводят их в тепловую энергию за счет многократных отражений, сокращают время реверберации и повышают разборчивость речи.
Звукоизоляционные — препятствуют распространению звука, изолируя его источник. Снижают уровень шума, повышают комфорт в помещении.
Комбинированные решения — сочетают в себе несколько качеств, включая повышенные эксплуатационные характеристики в каком-либо направлении.
Мягкие
Минераловатные и прочие волокнистые виды декоративных панелей с высокими коэффициентами звукопоглощения. Имеют дополнительные армирующие слои, включая антивандальные разновидности поверхностей стойкие к механическим повреждениям, различные текстуры и цвета.
Твердые
Производятся на основе плотных материалов с перфорированной поверхностью, которая обеспечивает проникновение звуковых волн внутрь конструкции, где гасится за счет разнообразных материалов.
В нашем каталоге представлены стеновые панели для звукоизоляции от ведущих мировых производителей:
ARMSTRONG. Компания ARMSTRONG является мировым лидером в сфере производства современных акустических конструкций для потолка и стен. Звукоизоляция стен в помещении может производиться с использованием панелей, изготовленных из ПВХ, металла и МДФ.
Представленные материалы позволяют с успехом решать разнообразные акустические задачи и применяются для:
- Звукоизоляции учебных аудиторий и спортивных залов.
- Для оформления стен детских учреждений.
- Шумоизоляции и неповторимого дизайна торговых и развлекательных центров.
- Покрытия стен учреждений здравоохранения, пищевой и электронной промышленности.
Данный вид продукции безопасен для людей и окружающей среды, не горит, переносит воздействие влаги и способен подвергаться вторичной обработке. Все испытания подкреплены необходимыми документами и соответствующими сертификатами, которые Вы можете получить, связавшись с нами любым удобным способом.
Преимущества акустических панелей для стен
Долговечность
Звукоизоляционный материал характеризуется длительным сроком службы: при соблюдении условий эксплуатации стеновые панели служат 20 лет с момента установки. Кроме того, поверхность всех акустических материалов устойчива к воздействию влаги, панели не расслаиваются и не деформируются.
Универсальность
Звукоизоляционные системы для стен могут устанавливаться в помещениях любого назначения (общественных, производственных, с повышенной влажностью). Кроме того, звукоизоляция стен является не единственной функцией материала: акустические плиты обладают также теплоизоляционными свойствами.
Экологичность
Материалы звукоизоляционных панелей сертифицированы для применения во внутренних помещениях, они гипоаллергенны, не выделяют токсинов, безопасны для здоровья людей. Покрытия для звукоизоляции могут быть установлены в детских и медицинских учреждениях.
Эстетичный внешний вид
Системы для звукоизоляции помещений имеют различное декоративное оформление, которое будет сочетаться с любым интерьером. Акустические плиты могут маскировать дефекты стен и проводку.
Звукоизоляция стен производится с применением акустических материалов, которые соответствуют международным стандартам: ISO 3, EN 13964, DIN 18032-3 и др. Звукоизоляционные материалы для стен соответствуют классу А по характеристикам звукопоглощения.
Цена на стеновые акустические покрытия указана в прайсе, который Вы можете запросить у нашего менеджера.
Получить дополнительную информацию и сделать заказ на стеновые плиты для звукоизоляции, можно по телефону в Москве +7 (495) 617-04-90.
www.stroystil.com

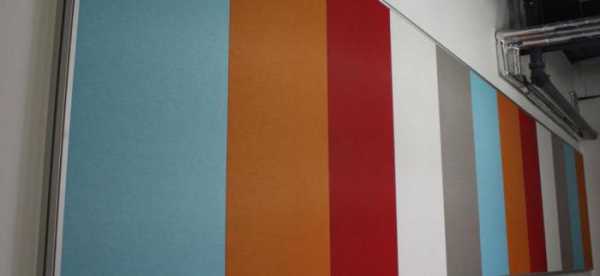

Акустические панели для стен: виды, характеристики, выбор
В наши дни создание качественной акустической среды уже не ограничивается концертными залами и театрами. Появление торгово-развлекательных центров, офисной структуры открытого пространства, качественно новых медицинских, учебных и киноконцертных комплексов расширило сферу применения звукопоглощающих материалов. Для создания комфортной обстановки в отделке помещений все чаще используют акустические панели для стен и потолков. Их применение позволяет снизить уровень отражения, повысить разборчивость речи, нормализовать звуковое давление.
Акустические материалы
Эффект от применения акустических панелей достигается использованием в них звукопоглощающих материалов. Они могут быть как натурального, так и искусственного происхождения. Традиционно в отделке зальных помещений применялись материалы на основе древесины, текстиля либо гипса. В настоящее время акустические панели для стен производятся из гипса, дерева, минеральной ваты, стекловолокна, пенополиуретана и меломина.
Виды стеновых акустических панелей
В зависимости от используемого материала, звукопоглощающие панели для стен можно разделить на следующие виды:
- Древесное волокно, целлюлоза. На цементном либо гипсовом связующем формуются плиты типовых размеров, кратных 600 мм, и толщиной до 25 мм. Такие панели могут быть окрашены в любой требуемый цвет.
- Базальтовая вата. Плиты из базальтовой ваты имеют высокое звукопоглощение и пожаробезопасность. Могут иметь микрорельефную, структурную либо гладкую поверхность.
- Гипсокартон. Листовой перфорированный материал характеризируется низкой отражающей способностью. Может иметь различный рисунок перфорации. Материал легко окрашивается.
- Гипс. Рельефные плиты из этого материала, так называемые 3D-панели, экологически безопасны и негорючи. Выпускаются различных форматов, толщин и рисунков. Панели устанавливаются по «мокрой» технологии, без применения каркасных систем и направляющих. Могут быть окрашены в любой цвет.
- Стекловолокно. При производстве акустических панелей используют материал высокой плотности с покрытием стеклотканью либо окрашенной. Штучные детали монтируются на стены с использованием специальных профилей. Размер плит определяется производителем, например акустические панели для стен “Экофон” имеют размер 2700 х 1200 мм, толщиной 40 мм.

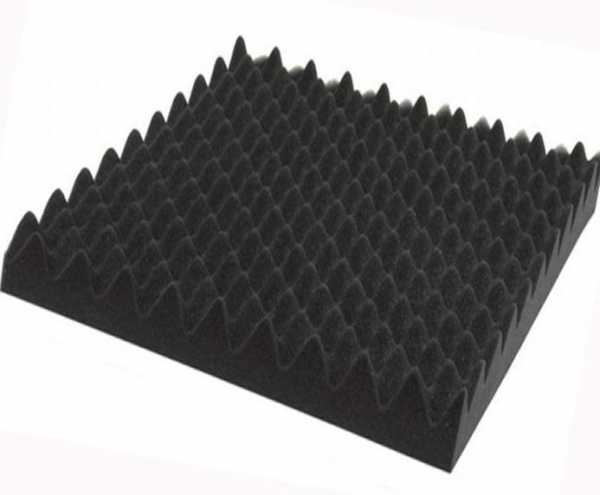

- Пенополиуретан. Плиты из этого вспененного материала легко монтируются с помощью клея непосредственно на поверхность стен. Толщина используемого материала – от 20 до 100 мм при габаритах 1000 х 1000 мм. Стандартно выпускается графитового цвета с различным рельефным рисунком.
- Меламин. Звукопоглощающие панели для стен из этого синтетического материла производятся размером, кратным 600 мм, при толщине от 20 до 100 мм. Базовый цвет материала светло-серый, допускается окрашивание в любой цвет.
Основные характеристики
- Коэффициент звукопоглощения. Характеризует способность панели поглощать звуковые волны. Величина может иметь значение от 0 до 1. Ноль соответствует полному отражению звука, 1 – полному поглощению. За единицу условно принято открытое окно площадью 1 кв. м.
- Коэффициент светоотражения. Указывается в процентах, 0% соответствует полному поглощению света, 100% – полному отражению. В среднем акустические панели имеют значение коэффициента светоотражения 60-80%. Наиболее важно учитывать эту характеристику для потолочных плит.
- Влагостойкость. Эта величина показывает устойчивость материала к воздействию воды. Учитывая, что акустические материалы имеют пористую структуру, они в значительной степени подвержены воздействию влаги. Особенно этот параметр важен для потолочных плит.
- Теплопроводность. Характеризует способность материала проводить тепло. В силу своей пористой структуры, по этому показателю акустические панели для стен являются хорошим теплоизолятором.

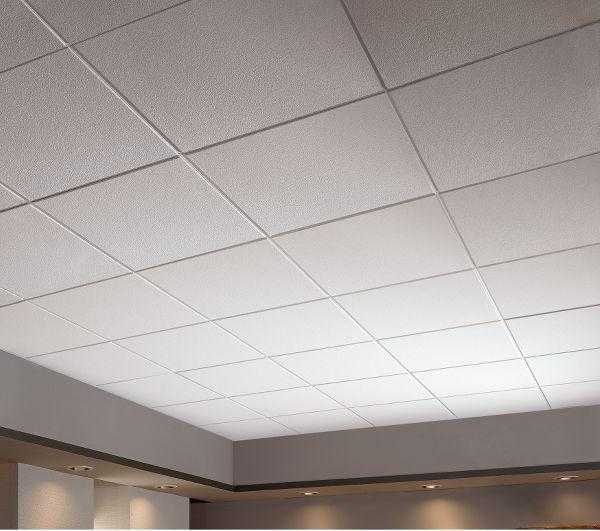

Потолочные акустические панели
В современных интерьерах отделка потолка звукопоглощающими материалами встречается все чаще. Акустические потолки, как правило, монтируются по каркасной схеме (например, плиты “Армстронг”), что позволяет скрыть за ними проложенные коммуникации. Каркасные системы при этом могут быть открытого или скрытого типа. К панелям для потолков дополнительно предъявляются требования по массе, чтобы снизить нагрузку на элементы несущей конструкции. Поэтому для изготовления потолочных акустических плит применяются либо натуральные волокнистые материалы, либо искусственное стекловолокно. Геометрические размеры таких элементов, как правило, выполняются кратными 600 мм, например как популярные плиты “Армстронг”, но могут достигать длины до 2400 мм. Толщина панелей составляет от 12 до 40 мм. Поверхность акустических потолочных плит может быть как структурной, так и шероховатой. Панели допускают окраску, но обычно поставляются в белом цвете.

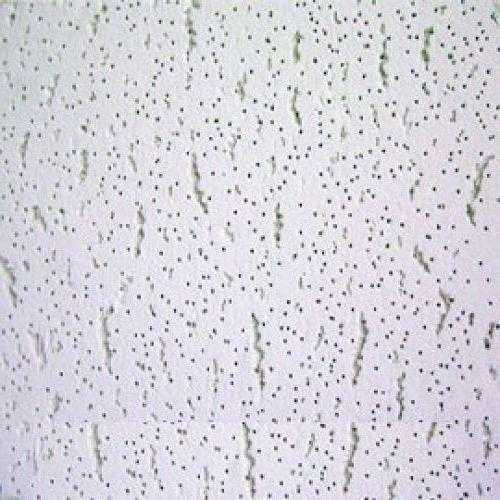

Наиболее часто в отделке помещений применяют плиты акустические “Армстронг”, тип “Байкал”. Технические характеристики приведены ниже:
- Звукопоглощение – 0,45.
- Влагостойкость – 90%.
- Светоотражение – 85%.
- Теплопроводность- 0,052 Вт/(м х град).
- Геометрические размеры – 600 х 600 х 12 мм.
- Пожаротехнические характеристики – Г1, В1, Д1, Т1.
Выбор акустических материалов
Определяющий параметр выбора – звукопоглощение. Его значение определяется акустическим расчетом, а если выполнить его затруднительно, то выбирают материал с максимальным значением звукопоглощения. Выбирая акустические панели для стен, особенно наружных, целесообразно использовать изделия с максимально низкой теплопроводностью. Это позволит снизить расходы на отопление.
Для потолочных панелей важно обратить внимание на светоотражение: чем оно выше, тем светлее будет в помещении и меньше расходы на электроосвещение. Также для потолочных плит существенна влагостойкость, ее низкое значение может привести к провисанию.
Пожаротехнические свойства
Так как звукоизолирующие изделия используются в жилых или общественных помещениях, в том числе в помещениях с массовым пребыванием людей, важно учесть пожаротехнические характеристики материалов. Основные из них:
- Горючесть.
- Воспламеняемость.
- Дымообразующая способность.
- Токсичность.
fb.ru
Звукоизоляционные панели ЗИПС: свойства, характеристики, виды
Отличный вариант решения звукоизоляционной проблемы не только в многоквартирном, но и частном доме – звукоизоляционные панели ЗИПС, позволяющие одновременно решить массу проблем.
Вопрос звукоизоляции многоквартирных жилых строений и по сей день остается открытым, поскольку он играет далеко не приоритетное значение как при планировании здания, так и при его сооружении.
Да и смета, рассчитанная на строительство дома с запланированной качественной звукоизоляцией, при этом увеличивается почти в два раза, что значительно повышает конечную стоимость квартиры. Поэтому задача шумоизоляции ложится полностью на плечи жильцов.
Свойства и характеристики ЗИПС
Разработчиком, запатентовавшим многослойную и бескаркасную звукоизолирующую панельную систему (ЗИПС), стала фирма Акустик Групп. Первый выпуск панелей был датирован 1999 г. По настоящее время конструкция непрерывно усовершенствовалась.
Сегодня звукоизоляция ЗИПС – это двухосновные сэндвич-панели с толщиной, варьируемой от 4 до 12 см и финишным прослоем, выполненным из акустических гипсокартонных листов с толщиной 1,25 см марки AKU-line.
Для удобства крепления на панелях предусмотрены виброизолирующие узлы, в которые должны быть вкручены дюбеля длиной 5 см и диаметром 0,8 см.
Структурно сэндвич-панели ЗИПС состоят из пазогребенных листов гипсоволокна со звукопоглощающими прослойками из материала штапельного стекловолокна, получившего название Шумостоп, или минерального волокна, именуемого Шуманет.
Виды панелей
Система ЗИПС-пол
Применяется для снижения интенсивности воздушных и ударных шумов. Состоит из сэндвич-панелей с предусмотренными виброопорами, прослойки Саундлайн-dB, именуемой акустическим трехслойным материалом, а также финишной фанерной плиты. Монтаж ЗИПС-пола требует ровного или тщательно подготовленного основания пола.
ЗИПС-III-Ультра
Производится из сэндвич-панели толщиной 4,25 см и акустического гипсокартона. Сэндвич-панель, в свою очередь, комбинирует в себе слой гипсоволокна и слой Шумостоп.
Общее значение толщины конструкции, включая гипсокартонный слой, составляет 5,5 см. ЗИПС-III-Ультра имеет индекс дополнительной звукоизоляции воздушного шума на уровне 11-13 дБ.
Преимущественно используется для монтажа в строениях жилого типа, в частности для улучшения шумоизоляции однослойных перегородок из бетона, кирпича и гипса, стен, а также перекрытий из железобетона.
Такие ЗИПС панели имеют следующие характеристики:
| Наименование показателя | Единица измерения | Значение показателя |
| Общая толщина ЗИПС | см | 5,5 |
| Размер сэндвич-панели без учета площади гребней | см | 120´60 |
| Вес панели | кг | 19 |
| Поверхностная плотность сборной конструкции | кг/м2 | 36 |
| Индекс дополнительной звукоизоляции воздушного шума DRw | дБ | 11-13 |
ЗИПС-вектор
Самая тонкая разновидность системы с общей толщиной всего в 5,3 см. В этом случае применяется четырехсантиметровая сэндвич-панель. Состоит она также из слоя гипсоволокна и Шумостоп.
Индекс дополнительной звукоизоляции воздушного шума равен 9-11 дБ. ЗИПС-вектор наиболее действенен в отношении снижения уровня бытовых шумов относительно небольшой интенсивности (разговоры, плач ребенка, негромко работающий телевизор, радио т. п.).
Технические характеристики:
| Наименование показателя | Единица измерения | Значение показателя |
| Общая толщина ЗИПС | см | 5,3 |
| Размер сэндвич-панели без учета площади гребней | см | 120´60 |
| Вес панели | кг | 19 |
| Поверхностная плотность сборной конструкции | кг/м2 | 36 |
| Индекс дополнительной звукоизоляции воздушного шума DRw | дБ | 9-11 |
ЗИПС-модуль
Сфера его применения значительно шире и включает уже не только жилые, но и помещения с большей интенсивностью звуковых колебаний (офисные центры, рестораны, торговые залы и т. д.).
Для изготовления ЗИПС-модуль используется семисантиметровая сэндвич-панель, что значительно увеличивает общую толщину системы до 8,3 см. При этом сэндвич-панель комбинирует в себе гипсоволоконный слой и минераловолокно.
data-ad-client=”ca-pub-4950834718490994″
data-ad-slot=”8296353613″>
Индекс дополнительной звукоизоляции воздушного шума варьируется в пределах 12-14 дБ.
Физико-технические параметры:
| Наименование показателя | Единица измерения | Значение показателя |
| Общая толщина ЗИПС | см | 8,3 |
| Размер сэндвич-панели без учета площади гребней | см | 120´60 |
| Вес панели | кг | 19,5 |
| Поверхностная плотность сборной конструкции | кг/м2 | 37 |
| Индекс дополнительной звукоизоляции воздушного шума DRw | дБ | 12-14 |
Система ЗИПС-синема
Призвана обеспечить высочайший уровень дополнительной шумоизоляции. Может применяться в качестве звукоизоляционного слоя в общественных местах с высокой интенсивностью звуковых волн и другого шума.
В этом случае система состоит из сэндвич-панели толщиной 12 см, представляющей собой соединение листа гипсоволокна и Шуманет. Суммарная толщина системы ЗИПС-синема равна 13,3 см, а индекс дополнительной звукоизоляции воздушного шума составляет 16-18 дБ.
Синема ЗИПС панели характеристики имеют следующие:
| Наименование показателя | Единица измерения | Значение показателя |
| Общая толщина ЗИПС | см | 13,3 |
| Размер сэндвич-панели без учета площади гребней | см | 120´60 |
| Вес панели | кг | 21 |
| Поверхностная плотность сборной конструкции | кг/м2 | 39 |
| Индекс дополнительной звукоизоляции воздушного шума DRw | дБ | 16-18 |
ЗИПС-пол вектор
Шумоизолирующая система из сэндвич-панели толщиной в 4,5 см, прослойки акустического триплекса и плиты фанеры с толщиной 1,8 см. Сэндвич-панель состоит из штапельного и гипсового волокна. Общая толщина системы равна 8 см. При этом индекс дополнительной звукоизоляции воздушного шума равен 6-8 дБ.
Технические свойства:
| Наименование показателя | Единица измерения | Значение показателя |
| Общая толщина ЗИПС | см | 8 |
| Размер сэндвич-панели без учета площади гребней | см | 120´60 |
| Вес панели | кг | 19 |
| Поверхностная плотность сборной конструкции | кг/м2 | 58 |
| Индекс дополнительной звукоизоляции воздушного шума, учитывая косвенные пути передачи шума, DRw | дБ | 6-8 |
| Индекс снижения уровня ударного шума, учитывая косвенные пути его передачи, DL∙n,w | дБ | 32 |
ЗИПС-пол модуль
Выпускается с сэндвич-панелью толщиной 7,5 см, что увеличивает общую толщину системы до 11 см и влияет на индекс дополнительной звукоизоляции воздушного шума, который в этом случае равен 7-9 дБ.
Физико-механические показатели:
| Наименование показателя | Единица измерения | Значение показателя |
| Общая толщина ЗИПС | см | 11 |
| Размер сэндвич-панели без учета площади гребней | см | 120´60 |
| Вес панели | кг | 19,5 |
| Поверхностная плотность сборной конструкции | кг/м2 | 59 |
| Индекс дополнительной звукоизоляции воздушного шума, учитывая косвенные пути передачи звуковых волн, DRw | дБ | 7-9 |
| Индекс снижения уровня ударного шума, учитывая косвенные пути его передачи, DL∙n,w | дБ | 38 |
Монтаж ЗИПС, цена которой в среднем равна 1600 р. за штуку, возможен только посредством восьми виброизолирующих опор. В случае крепления материала к стене необходимо осуществлять крепление посредством шести виброизолирующих узлов, оставляя два центральных не закрепленными.
При крепеже панелей к потолку целесообразно центральные узлы закрепить анкерными винтами. Ряд особенностей имеет напольная укладка. Например, для обеспечения долговечности следует производить монтаж ЗИПС на гидро- и пароизоляционный слои.
Преимущества и недостатки
Шумоизоляция ЗИПС – уникальный материал, выполняющий функцию отличного шумопоглощающего и звукоизоляционного материала.
Даже панели ЗИПС-вектор, наделенные минимальным индексом дополнительной звукоизоляции в 9-11 дБ, имеют суммарную звукоизоляцию 34,7 при частоте 100 Гц дБ, а при частоте 3150 Гц – 75 дБ (если, например, изолировать ими стандартную кирпичную перегородку толщиной в 12 см).
А ЗИПС-синема способны обеспечить суммарную звукоизоляцию при тех же условиях на 48 дБ при частоте 100 Гц и 87 дБ при 3150 Гц.
Отделка звукоизолирующими панелями ЗИПС должна выполняться только через виброизолирующие узлы. При таком крепеже можно на максимальном уровне снизить воздействие звуковых волн и вибраций.
Способствует хорошей звукоизоляции и тот факт, что сэндвич-панели ЗИПС не оснащены каркасом. Как отмечалось, это – своеобразный сэндвич, состоящий из гипсового волокна и шумопоглощающего мягкого материала.
Отсутствие каркаса приводит к высокому уровню затухания и отражения звуковых волн. Именно за счет отсутствия каркаса шум не может «проскочить» все слои материала косвенным путем, а, значит, звуковым вибрациям придется проходить через соединение всех слоев ЗИПС.
Кроме того, звукоизоляция панелями ЗИПС, при использовании виброизолирующей прокладки между стыками материала с поверхностями, минимизирует влияние так называемых мостиков звука.
Наиболее эффективная прокладка для таких целей – Вибростек-М. Стоит отметить, что целесообразно укладывать ее в два слоя. Межпанельные стыки же необходимо загерметизировать акустическим герметиком. Для таких целей подойдет Вибросил.
Также общая звукоизоляция помещения повышается за счет пазогребенной стыковки панелей, что обеспечивает монолитность сборной конструкции. Вдобавок звукоизоляционные панели ЗИПС могут на хорошем уровне теплоизолировать помещение. Аналогично отражению звуковых волн, поверхность материала действует и в отношении холода.
Прочность – следующее достоинство панелей. Квадратный метр ЗИПС может выдержать вес, превышающий 5 тонн. Система не подвергается сжатию, что свидетельствует о долговечности. Эксплуатационный срок панелей может достигать 20 лет.
Звукоизоляция ЗИПС не подвержена влиянию влаги и температурных колебаний. При воздействии воды панели не расклеиваются, не теряют своей формы и не деформируются, что также продлевает срок использования материала.
Отделка звукоизолирующими панелями ЗИПС достаточно универсальна. Материал может использоваться и в детских комнатах, и спальнях. Это говорит о экологичности. Для производства используется только высококачественный картон и минеральные наполнители. Абсолютную безопасность подтверждают экосертификаты.
Звукоизоляция панелями ЗИПС может проводиться своими руками. Монтаж не требует использования специализированных инструментов или оборудования.
Однако вес одной плиты составляет 20 кг, поэтому справиться с установкой в одиночку без сторонней силы удастся навряд ли, что и является первым недостатком. Второй недостаток ЗИПС – цена, значительно превышающая стоимость популярных ныне Изоплат и Изотекс.
Шумоизоляция ЗИПС – достойная замена обычной минеральной вате или более дорогостоящим панелям Акустик Баттс. Их использование уместно на ранних стадиях отделки, когда проблему звукоизоляции было решено устранять до финишных работ.
Если же речь идет о готовом помещении с уже существующей отделкой, то предпочтение лучше отдать панелям Изотекс, изготавливаемым уже с задекорированной лицевой поверхностью.
Звукоизоляционные панели ЗИПС, видео
otdelkadom-surgut.ru
Декоративные звукоизолирующие панели для потолка. Обзор звукоизоляционных материалов для стен.
Как часто, находясь в собственной квартире, люди вынуждены терпеть разнообразные громкие звуки. Особенно неприятно это в поздние, или, наоборот, слишком ранние часы. Однако в наше время существует простой способ избавиться от постороннего шума, который порой мешает спать и заниматься различными домашними делами. В любую квартиру можно установить специальные звукоизоляционные панели для стен, которые помогут сделать помещение защищенным от раздражающих шумов. Они изготавливаются из разных материалов и подбираются в зависимости от конкретной квартиры.
При выборе панелей учитывается и характер звуков, от которых нужно избавиться. Конечно, невозможно полностью убрать шумы, однако можно значительно снизить их уровень, и они не будут мешать повседневной жизни, сну и отдыху.
Перед тем, как начать знакомиться с различными материалами, нужно дать определение такому понятию, как звукоизоляция.
Звукоизоляция – это существенное снижение и нейтрализация звуков и шумов, проникающих через стены и перекрытия домов. Мероприятия по звукоизоляции направлены на снижение уровня шума в конкретном помещении.
В каких случаях помогают шумоизоляционные панели?
Существуют различные виды шумов, которые мешают людям в многоквартирных домах. Для начала необходимо понять, какие звуки в вашей квартире преобладают. Итак, выделяют следующие разновидности шума.
Этот вид встречается наиболее часто, его можно услышать практически в любом многоквартирном доме. В основном этот шум идет из соседних квартир. К нему можно отнести:
- громкие разговоры;
- лай собаки;
- работающий телевизор;
- звучащая музыка;
- детский плач и многое другое.
Ударный
Такой шум также можно отчетливо различить в любой квартире. Он возникает из-за непосредственного ударного воздействия на конструктивные элементы дома. При этом возникают колебания, которые передаются по стенам, потолкам и полам на довольно дальние расстояния. Примером подобного шума являются , перемещения мебели, и даже от ходьбы.
Структурный
Иногда также встречается в многоэтажных зданиях. Он возникает в результате того, что многие элементы коммуникаций передают вибрации. Часто такой эффект возникает в вентиляционных шахтах и трубах. В этом случае шум может передаваться на значительные расстояния.
Акустический
Этот вид шума можно наблюдать в полностью пустых помещениях, он представляет собой эхо. Обычно он исчезает, когда комнаты начинают обставляться мебелью.
Звукоизолирующие и шумопоглощающие материалы подбираются в соответствии с преобладающим видом звуков в квартире. Конечно, полностью убрать шумы, возникающие из-за вибрации, практически невозможно. С обычным воздушным шумом дело обстоит гораздо проще, от него можно легко избавиться, выбрав правильные материалы.
Что нужно знать о звукоизоляции квартир?
На рынке представлено множество предложений, однако как же правильно подобрать шумопоглощающий материал? Важно отметить, что такие материалы должны иметь два основных свойства: звукоизолирующее и звукопоглощающее.
Звукоизоляция означает, что материал не позволяет посторонним звукам проникать в помещение за счет их отражения.
Звукопоглощение – материал за счет своей структуры поглощает все звуки.
Для обозначения степени звукоизоляции используется специальный коэффициент RW, который измеряется в децибелах. Он показывает, какой уровень шума может отразить определенный материал. Ниже представлена таблица, где указан этот коэффициент для специальных звукоизоляционных панелей разных видов.
Однако за последнее время производство строительных материалов сделало большой шаг вперед, поэтому теперь можно спокойно заниматься звукоизоляцией стен, не переживая за размеры своей жилплощади. Современные технологии позволяют создавать более тонкие панели, которые по своим свойствам не уступают каркасным многослойным конструкциям.Раньше процесс установки звукоизоляционных конструкций был действительно сложным. После такой звукоизоляции стен помещение существенно уменьшалось в размерах.
ЗИПС
На рынке существуют полностью готовые решения – звукоизолирующие системы ЗИПС. Они представляют собой панели, которые состоят из нескольких слоев: плотных и легких. Плотный слой представлен гипсоволокном, легкий – минеральной ватой или стекловатой. Система ЗИПС имеет несколько важных достоинств:
- в ней отсутствует металлический каркас;
- сендвич-панели лкгко крепятся на стены;
- материал пожаробезопасен;
- на панелях есть специальные замковые ламели, обеспечивающие качественную стыковку.
Такие панели различаются по толщине. Чем больше уровень шума в квартире, тем материал должен быть толще. Панели можно монтировать не только на монолитные стены, но и на перегородки из гипсокартона.
Этот материал имеет один недостаток – он довольно много весит. Одна панель имеет вес около 20 кг.
Как монтируются такие панели?
- Перед установкой ЗИПС панелей необходимо провести подготовительные работы. Стены должны быть полностью очищены и выровнены.
- На стыках пересекающихся с изолиру
jtcase.ru
