Ютафол н 110 специал технические характеристики
Пароизоляционная пленка Ютафол служит защитой теплоизоляции при обустройстве крыш, стен или других сооружений от пара и влажности. Паробарьер Ютафол помогает сохранить теплоизоляционные характеристики уложенного материала на протяжении гарантийного срока эксплуатации. Пароизоляция Ютафол эффективно противостоит атмосферным осадкам и снижает негативные последствия выпадения дождя или снега. В подвальных помещениях, пленка Ютафол надежно защищает теплоизоляционный материал от грунтовой влаги.
Пароизоляционная пленка ЮТАФОЛ Н
Современное строительное сооружение невозможно представить, без применения многочисленных видов теплоизоляции. Теплоизоляционные материалы буквально обволакивают новые объекты. Базальтовая вата, Экструдированный пенополистирол, Изолон, Керамзит, Penoplex в конце концов обычный пенопласт — все утеплители, нуждаются в собственной защите.
Пароизоляция Ютафол создает преграду и не допускает проникновение паров, препятствуя образованию конденсата воды в теплоизоляционных материалах. Пленка способствует удержанию тепла в кровельных каркасах, стеновых панелях, цокольных конструкциях и других строительных сооружениях. Она значительно повышает их герметичность и помогает сохранить тепло во внутреннем пространстве. Обеспечивает отличную защиту от негативного ветрового воздействия.
Стоит заметить, что Чешский бренд JUTAFOL выпускает под своей маркой различные мембраны и пленки для обеспечения: гидроизоляции, ветровой защиты, всевозможные пленки для садового участка, дома, и даже для устройства фасада. Наш обзор посвящен паронепроницаемой мембране.
Пароизоляцию производитель маркирует индексом “Н”. Мембрана представляет из себя слоенную конструкцию полипропиленовых пленок, армированных арматурной сеткой. Кроме того, существует пароизоляция с дополнительной маркировкой “AЛ” покрытая отражающим фольгированным алюминием, такая пленка успешно дополняет теплоизоляцию, наращивая положительные свойства и усиливая технические показатели.
Пароизоляция Ютафол технические характеристики
- Водяная непроницаемость, позволяет эффективно справляться даже с проливным дождем;
- Эластичность пленки помогает обойти сложную геометрию крыши;
- Не разрушается от прямого попадания ультрафиолетового излучения в течении трех месяцев;
- Высокая сопротивляемость атмосферным осадкам;
- Экологическая безопасность, Ютафол не выделяет вредных веществ;
- Не представляет опасности для здоровья человека. Не несет ущерб окружающей среде;
- Горючесть в зависит от марки и встречается класс:
— B1 — трудновоспламеняемые (schwer entflammbar)
— B3 — легковоспламеняемые (leichtentflammbar)
- Выдерживает высокую температуру в диапазоне от — 60 °C до + 80 °C;
- Легкий материал с плотностью от 96 до 110 г/м2 в зависимости от назначения;
- Не подвержен гниению или образованию плесени;
- Противостоит воздействию насекомых и прочих вредителей.
Ютафол инструкция по применению:
Пароизоляция Ютафол в зависимости от области применения различается по маркам и обладает разными свойствами согласно строительным требованиям. Сложно структурированная мембрана паровой изоляции Ютафол обеспечивает соответствующие технические характеристики согласно наименованию. Производитель классифицируют свои изделия буквенно-цифровыми индексами в сочетании с броскими наименованиями. Всего мы знаем четыре основных пароизоляционных материала Ютафол:
— Н 96 Сильвер;
— Н 110 Специал;
— Н 110 Стандарт;
— Н АЛ 170 Специал.
Сочетание названий, цифр и буквенных индексов обеспечивают необходимое разнообразие использования Ютафола в строительных элементах. Каждое новое обозначение несет в себе информацию, определяющую область применения, которую необходимо учитывать в обустройстве и сооружении собственного жилища. Частое применение материал находит как:
- Защитный пароизоляционный слой защиты теплоизоляции при монтаже крыш, в перегородках стен, в напольных и прочих строительных конструкциях.
- Фольгированная отражающая паронепроницаемая броня.

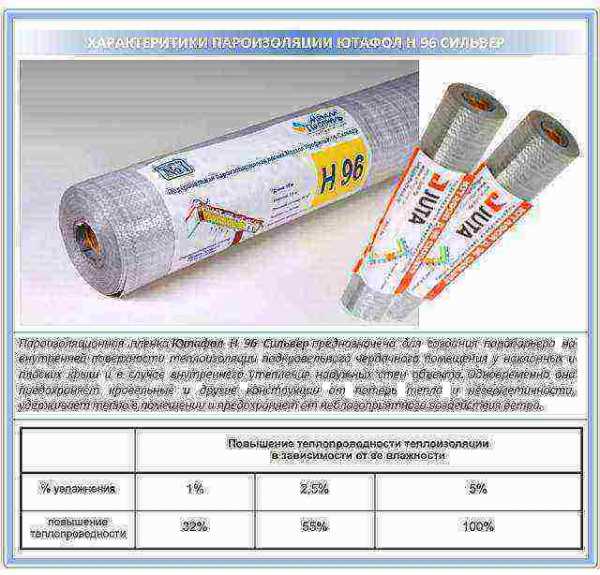

Пароизоляционная пленка Ютафол Н 96 Сильвер
Пленка Ютафол Н 96 Сильвер наделена всеми свойствами классической пароизоляции. Состоит из двух слоев полипропилена. Буквой «Н» производитель обозначает все свои материалы, которые служат для создания защиты от пара, цифра в аббревиатуре указывает на плотность материала. Так Ютафол Н, смотанный в рулон имеет размеры 1,5 х 50 метров и плотность 96 грамм на метр квадратный. Ультрафиолетовая стабильность обеспечивается на протяжении 3 месяцев, таким образом, пароизоляция требует обязательного укрытия от солнца. Относится к легковоспламеняемой группе B3.
Технические характеристики пароизоляции Ютафол Н 96 Сильвер:
- Пленка толщиной до 0,22 мм.
- Плотность 96 г/м².
- Размер рулона: длина 50 м, ширина 1,5 м.
- Масса рулона – 7,7 кг.
- Паропроницаемость ниже 1,0 г/м²/24 часа. Показатели справедливы для условий эксплуатации при которых: значение влажности воздуха не превышает 85%, температура в пределах +23 °C.
- Пленка сопротивляется прямому УФ излучению до трех месяцев.
- Температурный режим эксплуатации лежит в пределах от -40 °C до +80 °C.
- Прочность поперечного разрыва – 450 Н/5 см.
- Прочность продольного разрыва – 650 Н/5 см.
- Легковоспламеняемый материал, требует повышенной осторожности при работах с огнем класс горючести соответствует «В3».
- Монтаж должен осуществляться при температуре окружающего воздуха выше +5 °C.
Основное применение Ютафол Н 96 Сильвер находит в обустройстве скатных и плоских крыш, расстелется с внутренней стороны помещения перед слоем теплоизоляционного материала. Также материал используют во внутренних стеновых перегородках. Стыки пленки обязательно должны быть герметично проклеены лентой JUTAFOL. Часто можно слышать вопрос, о том какой стороной укладывать пароизоляцию Ютафол? На самом деле укладывать пленку Ютафол можно абсолютно любой стороной, так как с обоих сторон находится одинаковое защищающие покрытие – полиэтиленовой пленки.

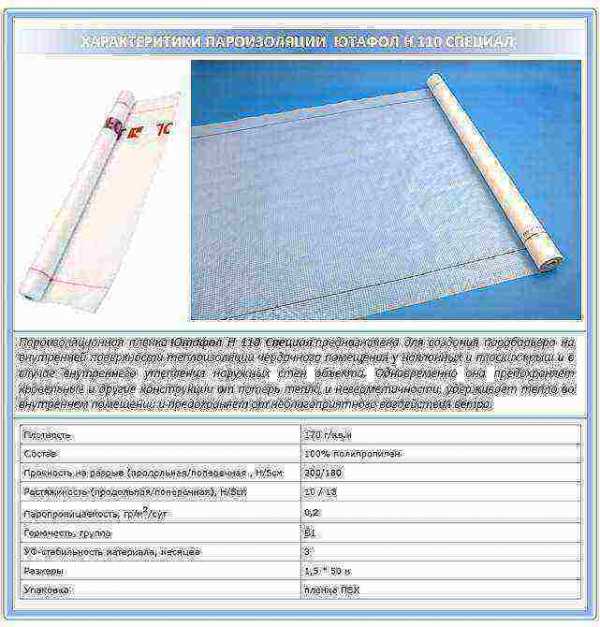

Пароизоляционная пленка Ютафол Н 110 Специал
Пленка Ютафол Н 110 Специал содержит три слоя:
— верхний и нижний слой полиэтиленовой пленки;
— в середине армирующая сетка, изготовленная из полиэтиленовых полосок;
Армирование увеличивает прочностные характеристики, а двустороннее ламинирование полиэтиленом создает мощный барьер пару, обеспечивая полную непроницаемость. Пленка Ютафол Н 110 Специал, в отличии от Сильвер, содержит в своем составе специальный реагент способствующий самозатуханию при воспламенении. Из-за реагента пленка получила класс горючести B1 и относится к трудновоспламеняемым продуктам. На поверхности пароизоляции Ютафол Н 110 Специал с отступом от края 12 см нанесена черная полоса, обозначающая рекомендуемую величину нахлеста на следующий слой при укладке.
Трехслойная пароизоляция JUTAFOL N 110 SPECIAL представляет собой пароизоляционный барьер 110 г / м², который предназначен для создания высокоэффективных пароизоляционных слоев на внутренней стороне теплоизоляции. Паровой барьер способствует долговременной и правильной работе теплоизоляции. Паровой барьер должен быть склеен в внахлест и соединен клейкой лентой с последующими слоями. Для соединения пленок производитель рекомендует использовать само- клеящийся скотч Ютафол СП 1 и СП АЛ для соединения фольгированного слоя.
Ютафол Н 110 Специал технические характеристики
- Масса пленки, (плотность) 110 г/м2;
- Рулон шириной 1,5 м;
- Длина составляет 50 ±0,3 метра;
- Низкая горючесть соответствует классу В3
- Низкая паропроницаемость в пределах 0,9 грамм на квадратный метр за 24 часа;
- Прочность на разрыв продольная/поперечная 220/190 в Н/5 см
- Высота столба воды, мм 14/22
- Ультрафиолетовая стабилизация составляет 3 месяца и требует укрытия.
Ютафол Н 110 Стандарт технические характеристики
Буквально два слова мы скажем об этом материале. Основное отличие Ютафол Н 110 Стандарт от серии специал характеризуется отсутствием реагента затухания. Остальные показатели, характеристики, свойства и состав соответствуют рассмотренной нами выше серии. Незначительно снижен вес рулона и плотность пленки.
Сфера применения совпадает с маркой Ютафол Н 96 Сильвер, но этот материал более плотный и обеспечивает лучшую герметичность и защиту. Серию Н 110 Стандарт выбирают как правило, если необходимо обеспечить более прочностные и изоляционные характеристики по сравнению с серией Сильвер. Отрицательным моментом пленки является не высокая группа огнестойкости.

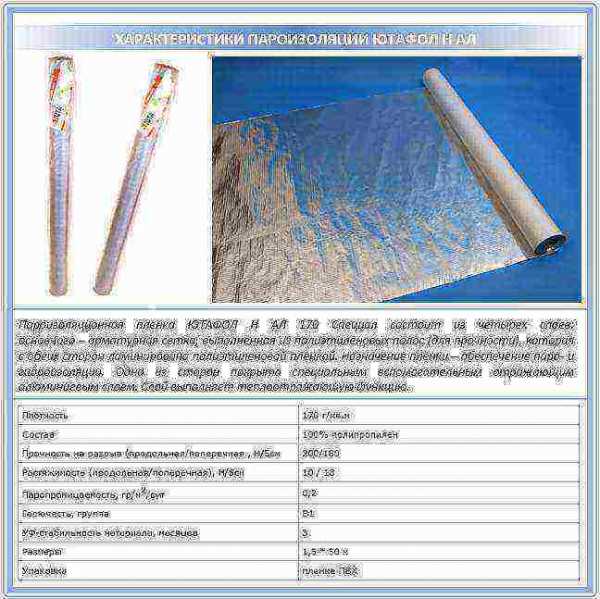

Пароизоляционная пленка ЮТАФОЛ Н АЛ 170 Специал
Пленка Ютафол Н АЛ Специал состоит из четырех слоев:
— третий слой в середине в виде армирующей сетки, из полосок полиэтилена;
— четвертый, фольгированный алюминием слой с отражающим эффектом;
Армирующий каркас повышает прочность. Зламинированный с двух сторон и фольгированный алюминиевый слой при соответствующим настиле, способствуют повышению значений паронепроницаемых показателей. Кроме того, фольга отражает тепловую энергию во внутрь помещения, сохраняя драгоценное тепло в зимний период.
Алюминиевая фольга предназначена для формирования высокопаростойкого слоя на внутренней стороне теплоизоляции. Ютафол Н АЛ Специал создает паровой барьер и способствует долговременной и правильной работе теплоизоляции. Благодаря встроенному отражающему алюминиевому слою сопротивление пара значительно увеличивается. Сохранение безвоздушного слоя между внутренней стороной и пароизоляцией поддерживает высокую функцию отражающего слоя.
Ютафол основные функции
Мембрана гарантирует пролонгацию оптимальных показателей теплоизоляции в сооружениях где они были использованы. Поддерживая главным образом, необходимые значения равновесия процесса диффузии, сохраняя тепловое сопротивление и придавая водонепроницаемые свойства конструкции.
Опираясь на свои характеристики, мембраны гарантируют вывод образующегося пара во внешнюю среду помещения. Таким образом, снег или дождь, задуваемые ветровыми потоками, а также конденсационные накопления не попадут из кровли на уложенную теплоизоляцию.
Использование мембраны препятствует увлажнению теплоизоляционных материалов, что благоприятно сказывается на их свойствах. Влажность приводит к разрушению материала и увеличению теплопроводности. Следовательно, пленки продлевают гарантийный срок службы теплоизоляции. Не считая того, что повышается воздушная непроницаемость сооружения и сокращается утечка тепла.
Частый вопрос, который можно услышать от покупателей: что лучше Изоспан или Ютафол. Сравнивая эти мембраны, можно однозначно сказать, что они имеют одинаковое назначение. Тем не менее, как нам показалось, во материалу Изоспан больше информации и инструкций по укладке. Впрочем Изоспан немного дороже, но кто будет смотреть на цену, когда на кону крыша нашего жилища? Поверьте, переделка встанет намного дороже. Смотрим видео:
Количество слоев:
Пароизоляционная пленка Ютафол Н 96 Сильвер — 1 слой.
Пароизоляционная пленка Ютафол Н 110 Специал, Ютафол Н 110 Стандарт — 3 слоя (арматурная сетка из полиэтиленовых полос с обеих сторон ламинирована пароизолирующей полиэтиленовой пленкой).
Пароизоляционная пленка ЮТАФОЛ Н АЛ 170 Специал — 4 слоя.
Все продукты имеют приемлемую стоимость. Предложен большой ассортимент видов любого из продуктов, оптимальных для конкретных условий использования и для конкретного назначения возводимых конструкций как плоских кровель, так и стеновых и напольных системах.
Отличительными свойствами пароизоляционных пленок Ютафол Н является стойкость к ультрафиолету, стойкость к влиянию химических реагентов, микроорганизмов и прочих биологических сред.
Технические характеристики
Страна — производитель | Чехия | |||
Состав | полипропилен 100% | арматурная сетка, с двух сторон покрытая полиэтиленовой пленкой | ||
Вес, г/м2 | 110 | 110 | 110 | |
Размер рулона | 1,5 м х 50 м | 1,5 м х 50 м | 1,5 м х 50 м | |
Горючесть DIN 4102 | В 3 | В 3 | В 1 | |
Паропроницаемость (г/м2/24 ч) | 0,9 | 0,9 | 0,9 | |
Эквивал. диф. тол. Cd | 4,5 | 4,6 | 4,6 | |
Прочность прод., попер. в Н/5 см | 650/450 | 220/190 | 220/190 | |
Высота столба воды, мм | 14/21 | 14/21 | 14/22 | |
УФ-стабилизация | 3 | 3 | 3 | |
* ЮТАФОЛ Н Специал обладает пониженной воспламеняемостью, т.к. содержит самозатухающий реагент. |
Вес | г/кв м. | 170 | |
Прочность при растяжении — продольная — поперечная Н/5 см | % | 800 | |
Растяжимость — продольная — поперечная | % | 18 | |
Отражающая способность | % | до 97 | |
Температура применения | °С | -40 до +90 | |
Паропроницаемость | г/м2/ 24ч | 0,2 | |
Горючесть | DIN 4102 | В 1 | |
Эквивал. диф. толщина | Сd | 188 | |
УФ стабилизация | месяц | 3 | |
Площадь поверхности | кв. м | 75 | |
Размер рулона | — | 1,5м х 50 | |
Масса рулона | кг | 13,3 | |
*ЮТАФОЛ Н АЛ 170 Специал — с одной стороны пленка покрыта вспомогательным отражающим алюминиевым слоем, выполняющий теплоотражающую функцию. |
Плотность, г/кв.м | 96 | 110 | 110 | 170 |
Ширина, м | 1,5 | 1,5 | 1,5 | 1,5 |
Кол-во кв.м | 75 | 75 | 75 | 75 |
Длина, мп | 50 | 50 | 50 | 50 |
Кол-во в поддоне, шт. | 160 | 150 | 150 |
«»
Современная пароизоляция Ютафол сегодня известна практически каждому, кто хоть раз сталкивался в своей жизни со строительством. Ее главная задача – препятствие проникновения водяного пара и снижение конденсации воды в теплоизоляции, и такие пленки замечательно предохраняют кровельную конструкцию от потерь тепла. А еще радуют покупателя своим разнообразием и определенной «заточенностью» под свою конкретную задачу: где максимально защитить от пара, где, наоборот, его немного пропустить, а где даже дополнительно предотвратить теплопотери при помощи дополнительного отражающего слоя. Давайте изучим их особенности и преимущества?
Полвека опыта в производстве пароизоляции
Самое часто встречающееся сомнение, которое бывает у покупателей пленок Juta состоит в том, что, по убеждению большинства, все производители заказывают полиэтилен из Китая, и только потом уже из них изготавливают строительную изоляцию, а потому даже чешское качество может быть под вопросом. Не беспокойтесь: в отличие от многих других брендов, сама компания часто подчеркивает, что в производстве использует исключительно только первичное сырье, которое обеспечивает такое хорошее качество пароизоляционных пленок, и это сырье исключительно «чешское», без задействования сторонних материалов.
Многие покупатели отмечают, что пленки действительно выглядят хоть и незамысловатыми, но качественными! Просто, в отличие от прямого конкурента Юты Изоспана, здесь упаковки с пароизоляцией смотрятся просто: всего лишь целлофановые пакеты с листовкой, хотя сама пленка выглядит достаточно прочной, по всей длине рулона идет надпись Jutafol. Кроме того, о пароизоляции Juta почти всегда только положительные отзывы и в неофициальных форум-рейтингах среди доступной по цене изоляции именно Jutafol занимает первое место.
Почему стоит верить этой компании? Во-первых, Juta – один из самых крупных европейских производителей полимерной продукции для самых разных задач. Появилась эта компания во второй половине XIX века и была поначалу небольшим предприятием по производству тканей и мешков из растительного сырья – джута, откуда и пошло название самой компании. Вскоре полимерные материалы вытеснили растительные, и уже с семидесятых годов Юта стала производить подкровельные паро- и гидроизоляционные пленки для строительства, плюс многое другое. И сегодня у нее немало заводов в Чехии, где применяется современное оборудование и технологии, плюс собственные лабораторные испытания и оценка независимыми сертификационные центрами. Продукция Juta экспортируется во многие страны мира, включая Россию. Сегодня представитель компании Юта и ее дистрибьютор – закрытое акционерное общество «Эффект-Эко».

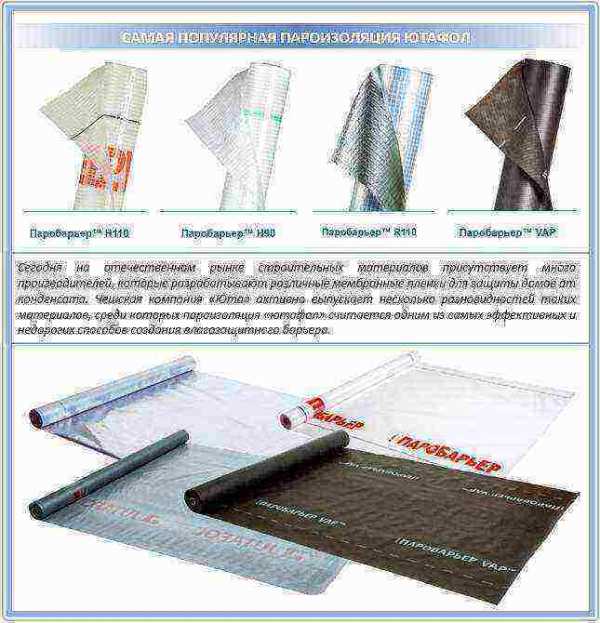

Juta разумно делит все свои изоляционные пленки и мембраны на группы с разными названиями, чтобы покупатель никогда не перепутал ветроизоляцию с гидроизоляцией: Ютакон, Ютавек и Ютафол. Последняя группа – это как раз пароизоляция, которая представлена несколькими уникальными решениями, которые в разных точках продажи вы встретите со старой приставкой «Ютафол» и новой «Паробарьер»:
Как вы заметили, даже по внешнему виду они значительно отличаются друг от друга, что тогда говорить о свойствах! Вот почему мы подготовили для Вас подробные иллюстрации с техническими характеристиками, преимуществами и особенностями монтажа каждой из них.
Ютафол Н90: для поддержания микроклимата
Пленка Ютафол Н90 – классика пароизоляции от Ютафол. Армированная, с зеленой полосой для стыка, достаточно прочная и бюджетная, чтобы легко завоевать лидирующие позиции на рынке. Предназначен этот паробарьер для пароизоляции теплоизоляционного слоя подкровельного пространства в плоских и скатных кровлях. Он хорошо подходит для помещений, где существуют высокие требования к сбережению тепло-влажностного микроклимата.
Производится Ютафол Н90 в виде трехслойного материала, с несущей армирующей сеткой из полипропиленовых волокон, которая ламинированная с обоих сторон полиэтиленом. Совместим со всеми видами утеплителя. А монтировать этот паробарьер следует с незначительным натяжением и крепить при помощи скоб, либо на двухстороннюю клейкую ленту.

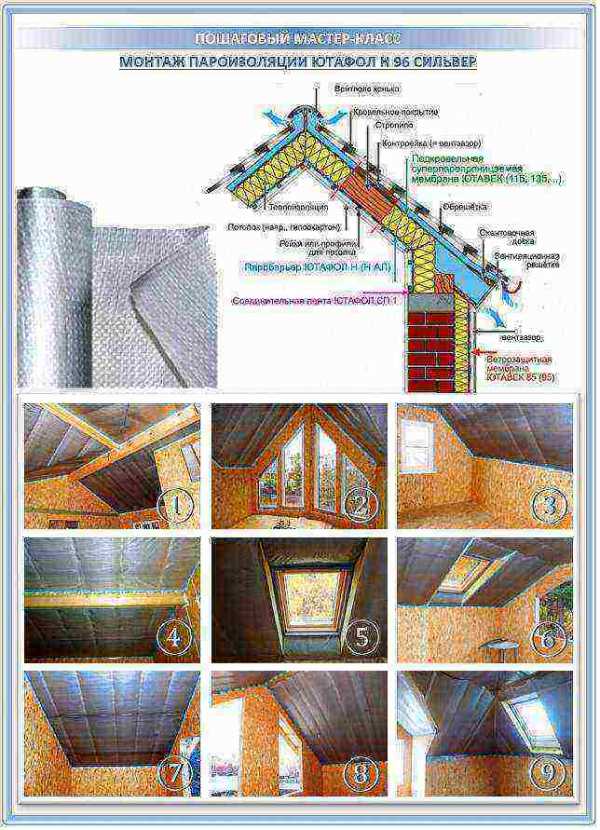

Ютафол Н96 Сильвер: высокая прочность на разрыв
Паробарьер Ютафол H 96 Сильвер предназначен для того, чтобы создать непроницаемый слой на поверхности теплоизоляции и выглядит вот так:
Это так называемая мешочная ткань, который иногда удивляет покупателей пароизоляции. Она изготавливается из полипропиленовых нитей, которые дополнительно ламинируются при особой температуре расплавом полиэтилена низкой плотности. В итоге толщина этого изделия достигает 20 мкм. Но, к сожалению, минус такой пароизоляции в том, что у нее недостаточны пароизоляционные качества из-за того, что сам полиэтилен в ходе производства расплавляется неравномерно, и изначально у него неровное основание для этой задачи. А потому в качестве гидроизоляции холодной крыши такая пароизоляция подходит замечательно, но как паробарьер немного слабовата.
Вот интересный видеообзор этой пленки, где продавец утверждает, что Ютафол Н96 все-таки немного паропроницаема:
Если вы не стремитесь к тому, чтобы сделать из мансарды «термос» с недышащими стенами, и не собираетесь в мансарде организовывать ванную или кухню, тогда такая пленка подходит на все 100%! Вот как происходит установка пленки Ютафол H 96 Сильвер на скаты:
Готовый результат получается аккуратным и надежным, главное – не жалеть пароизолирующую клеящуюся ленту! Мы расскажем вам о их видах в конце статьи.

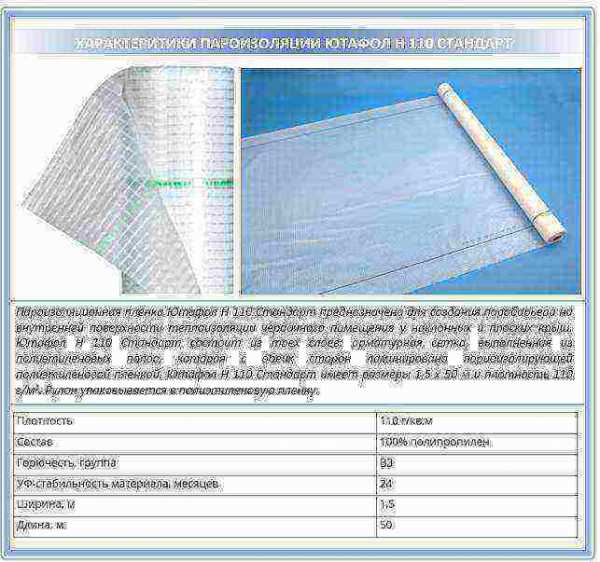

Ютафол Н110 Стандарт: для большинства задач
Более прочная и универсальная пленка Ютафол Н 110 Стандарт состоит из трех слоев арматурной сетки, которая спаяна из полиэтиленовых полос, и ламинирована с двух сторон полиэтиленовой пленкой. Это – современная классика большинства пленочных паробарьеров. Как вы уже догадались, арматурная сетка предназначена для придания прочности материала, а двухстороннее ламинирование обеспечивает нужную паронепроницаемость. Разметочная полоса у нее красная (зеленая у Ютафол Н90) и на самой пленке есть надпись «Паробарьер»:
По сути, такая пароизоляция выпускается усиленной полимерной сеткой из крученой нити. В заводских условиях такую сетку соединяют при помощи особенной технологии тепла и припрессовки, и при этом там, где соединяется сетка с пленкой, будут заметны микротрещины. Вот они как раз и многих и беспокоят: а не будет ли просачиваться пар? Да, и на самом деле, такие микротрещины не влияют на механические и гидроизоляционные качества материала, но действительно немного ухудшает пароизоляционные характеристики. Вот почему покупатели здесь 100% правы: это – существенный минус Ютафол Н 110 Стандарт при всех ее плюсах.
Ценят такую пароизоляцию в основном за прочность. Вам наверняка будет интересно посмотреть на некоторые любительские эксперименты с прочностью изоляционных пленок. Вот отличный пример, как Ютафол Н110 после долгого пребывания на солнце и ветре все еще сохраняет свою целостность:
Монтаж Ютафол Н110 Стандарт тоже достаточно прост, ведь армированная основа не позволяет пленке слишком растягиваться или разрываться в процессе. Эту пароизоляцию любят в народе за то, что сама пленка ложится ровно, нигде не провисает, не болтается и легко натягивается. В дополнение опытные кровельщики советуют крепить этот паробарьер молотковым степлером.
Ютафол Н110 Специал: с самозатухающим реагентом
Ютафол Н Специал отличается тем, что у этой пленки понижена воспламеняемость, ведь внутри материала внедрен самозатухающий реагент:
Благодаря качественному сырью, используемому в Ютафоле Специал, такая пленка служит не меньше, чем само кровельное покрытие, и со временем она не подвергается ни гниению, ни образованию плесени, ни воздействию вредителей, и сама никак не влияет на здоровье живущих внутри мансарды людей.
И без нее не обойтись, если на скатах крыши будут проходить трубы от печного отопления, которые, к сожалению, нередко становятся причиной пожара. Главное в таком случае правильно герметизировать стыки пароизоляции нужной клеящейся лентой:
На поверхности Ютафол Н Специал расположена черная полоска, в 12 см от края, которая помогает при монтаже.

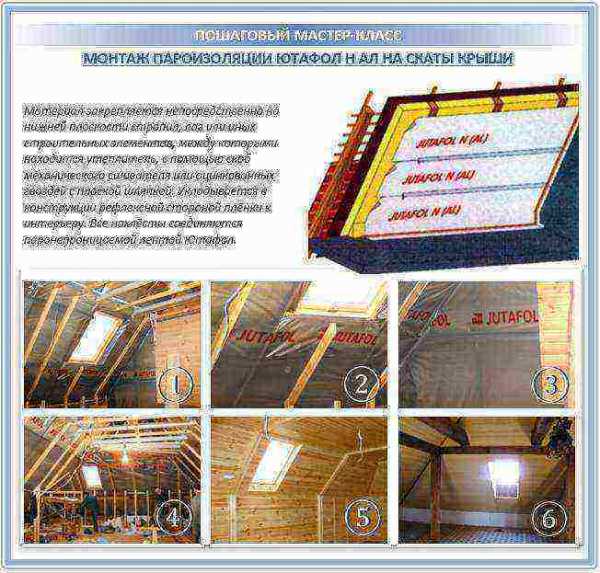

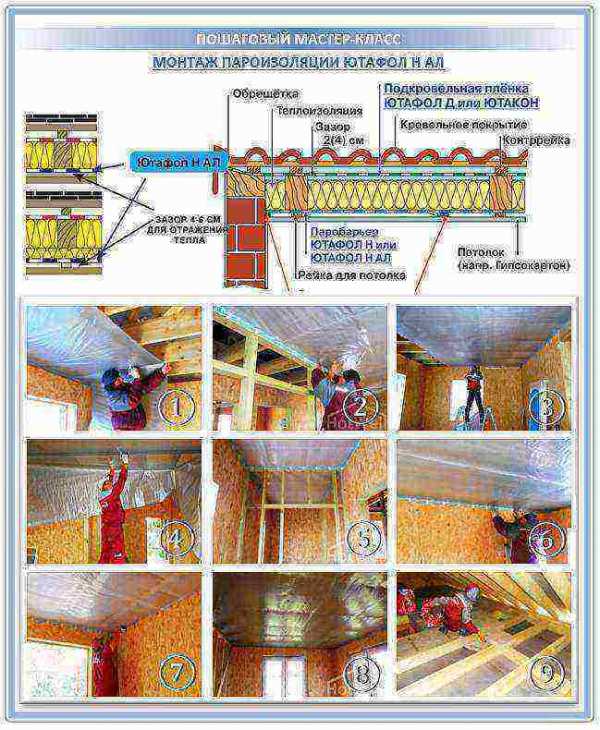

Ютафол Н АЛ Специал (R110): с отражающим слоем
Пленка Ютафол Н АЛ отличается от других видов паробарьеров этого производителя отражающим алюминиевым слоем. У нее повышенные паропроницаемые свойства, ведь, как известно, алюминий служит практически стопроцентным паробарьером и обладает при этом теплоотражающей функцией. Как вы уже догадались, значение «Н АЛ» подразумевает алюминиевый отражающий слой. Более усовершенствованная версия Н АЛ Специал выпускается с маркировкой R110, но характеристики у нее те же:
Ютафол Н АЛ Специал и его более современная версия R110 незаменимы при устройстве теплых полов и пароизоляции помещений с большим источником водяных паров, как сауна и баня. А весь их секрет в наличии четырех слоев:
- арматурной сетки из полиэтиленовых полос;
- двух ламинирующих слоев с обоих сторон сетки;
- отражающего алюминиевого слоя.
Единственное неудобство в работе с такой пароизоляции состоит в том, что для склеивания ее полотен подходит только специальная лента. Устанавливать же Ютафол Н АЛ можно как горизонтальными полосами, как на схематическом изображении, так и вертикальными, как в пошаговом мастер-классе:
Кроме того, Ютафол Н АЛ благодаря алюминиевому слою служит замечательной пароизоляцией для потолка, ведь отражает тепло и на отделке уже водяные пары не конденсируются:

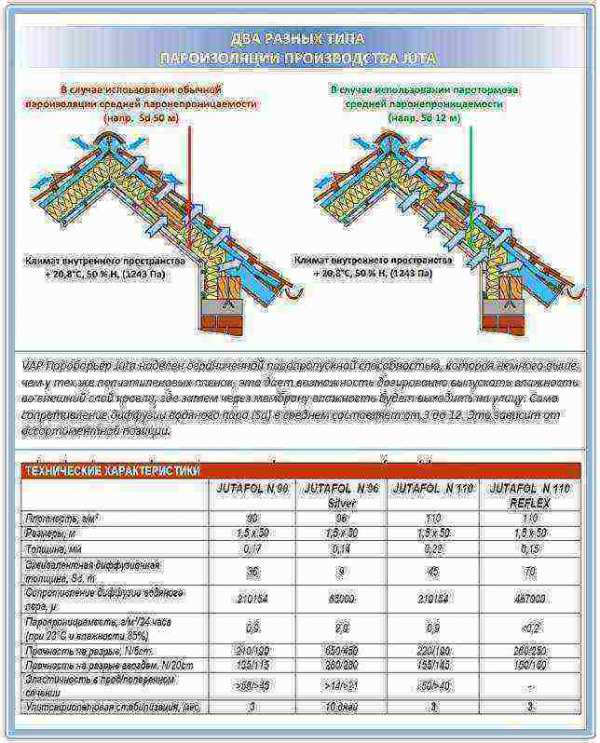

Ютафол VAP: «умная» мембрана с контролем SD
Еще один интересный продукт нового поколения от Juta – это дышащая пароизоляционная мембрана Ютафол VAP. Она была специально разработана для домов с переменной влажностью, и у нее ограниченная пропускная способность пара. Она немного выше, чем у обычных полиэтиленовых пленок, но значительно ниже, чем у паробарьерных мембран:
Ютафол VAP позволяет частично пропускать влажный пар во внешний слой кровли, откуда тот легко выходит наружу. Поэтому сопротивление диффузии водяного пара коэффициент у нее составляет от 3 до 12. Т.е. такая мембрана контролирует, по сути, активность движения молекул воды при разных показателях влажности и температуры, благодаря чему полностью предотвращается образование конденсата и сырости. Также такую мембрану можно комбинировать с супердиффузными мембранами, чтобы еще больше улучшить микроклимат внутри помещения.
А чтобы понять, что именно имеется в виду, давайте немного разберемся с понятием SD. Речь идет о коэффициенте сопротивления диффузии водяного пара и толщине этого сопротивления. Дело в том, что при разности температур снаружи и внутри жилого дома происходит естественный конвективный перенос воздушных масс. Другими словами, из теплого помещения теплый поток всегда будет стремиться в более прохладную внешнюю среду, особенно, если существует стыки и плохо загерметизированные нахлесты пароизоляции.
Такое движение происходит из-за разницы парциального давления. В любом воздухе, кроме кислорода и углекислого газа, содержится также невидимая глазу газообразная вода. И в каждом воздухе у нее – свое давление, и даже в двух рядом находящихся жилых комнатах под одной крышей это давление может оказаться разным.
Чем больше парциальное давление пара, тем больше воды в воздухе, и тем больше, соответственно, его влажность. И если между этими двумя помещениями есть какое-то соединение – швы или мостики холода – тогда парциальное давление будет стремиться выровняться, как и сама разница температур. Т.е. водяной пар всегда будет тянуть в более сухое помещение, пока не исчезнет это разница. Вот как раз коэффициент SD и измеряет это понятие. И далеко не всегда ту же мансарду нужно пароизолирвоать «наглухо»:
Паробарьер Ютафол VAP сочетается в техническом плане со всеми производителями минеральной и базальтовой теплоизоляции. Но его нельзя применять в помещениях с высокой температурой и повышенной влажностью, как ванна или сауна, либо когда в кровельном пироге был уложен гидробарьер, а не супердиффузионная мембрана, и тогда остаточная влажность попросту не сможет наружу.

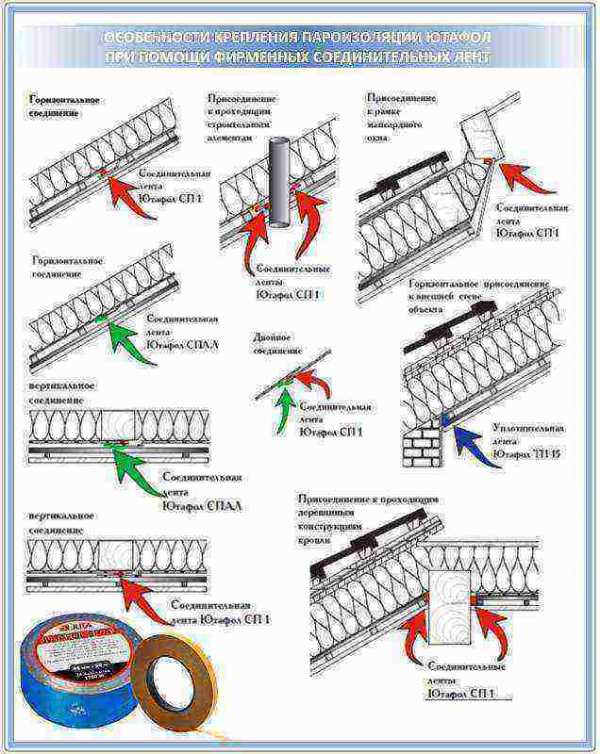

Дополнительные акссесуары Juta для крепления пароизоляции
Не все знают, что пароизоляционные пленки Ютафол соединять можно только фирменными соединительными лентами, и ни в коем случае не скотчем с акриловым, силиконовым или полиуретановым слоем!
А теперь давайте разберемся, чем правильно крепить пароизоляцию Ютафол, и что для этой задачи предлагает сам производитель:
- Ютафол СП1 – этой двухсторонняя клеящаяся лена, которая особенно хороша для соединения с выступающими деталями, для всех элементов кровли, которые проходят через пленку. Кроме того, такая лента крепит пароизоляцию не только к деревянным конструкциям, но и к металлическим, ведь она изготовлена из специального бутилкаучука. Также при помощи именно этой ленты делают герматизацию угловых узлов
- Клеящаяся лента Ютафол СП АЛ, как уже понятно из названия, – это односторонний скотч, который тоже состоит из синтетического каучука, но дополнительно покрыт отражающим алюминиевым слоем. Дополнительно к нему добавлен адгезионный материал, который значительно упрощает с ним работу.
Какая из этих лент вам понадобится, зависит от того, какую именно пароизоляцию вы выбрали, и для каких задач. А чешский производитель Juta не стоит на месте, и вполне вероятно, что в ближайшее время мы будем изучать еще какую-нибудь новинку для пароизоляции, со своими инновационными, уникальными свойствами!
beton-stroyka.ru
Гидроизоляционная пленка Ютафол Н, Juta пленки
- Главная
- Гидро-пароизоляция
- Juta (Чехия)
- Руководство по монтажу
- Ютафол Н
Назначение
Паронепроницаемая мембрана ЮТАФОЛ Н предназначена для создания барьера на внутренней поверхности теплоизоляции подкровельного чердачного помещения у наклонных и плоских крыш или в случае внутреннего утепления наружных стен объекта. Он сохраняет утеплитель и препятствует проникновению водяного пара из внутреннего пространства объекта в теплоизоляцию. Это снижает конденсацию влаги в слоях теплоизоляции. Для примера в таблице приведена зависимость теплопроводности материала от содержания водяных паров в слое теплоизоляции, из которой видно, что при среднем 3% увлажнении утеплителя применение данной пленки необходимо. Одновременно Ютафол Н предохраняет кровельные или другие конструкции от потерь тепла, негерметичности, удерживает тепло во внутреннем помещении, предохраняет от неблагоприятного воздействия ветра.
Уклон кровли |
Повышение теплопроводности в зависимости от повышения влажности |
||
% увлажнения |
1 % |
2,5 % |
5 % |
Повышение теплопроводности |
32% |
55 % |
100 % |
Спецификация
Есть разные типы пленок в зависимости от их плотности, степени горючести, УФ-стабилизации, цвета и т.д. ЮТАФОЛ Н Стандарт и Н Специал состоят из трех слоев: основного – арматурная сетка, выполненная из полиэтиленовых полос, которая с обеих сторон ламинирована полиэтиленом. Арматурная сетка придает прочность материалу, а двустороннее ламинирование обеспечивает паронепроницаемость. ЮТАФОЛ Н Специал обладает пониженной воспламеняемостью, т.к. содержит самозатухающий реагент. Кроме этого, в данную группу входит полипропиленовая пленка Н Сильвер.
На поверхности некоторых пленок примерно в 12 см от края расположена черная полоска, означающая, помимо прочего, паронепроницаемый вариант исполнения.
ЮТАФОЛ Н имеет размеры 1,5 х 50 м и плотность 96 и 110 г./м2. Пленка имеет длительный срок службы, т.е. не меньший, чем применяемые кровельные покрытия. Она не подвержена гниению, образованию плесени, воздействию вредителей. Для предотвращения повреждений рулон упаковывается в полиэтилен.
Продукция сертифицирована
Сертификат соответствия ГОССТРОЯ РОССИИ № РОСС
CZ.АЮ62.Н00252 от 31.07.2007 г.
Санитарно-эпидемиологическое заключение
№ 77.01.03.570.П.005444.02.07 от 02.02.2007 г.
Монтаж

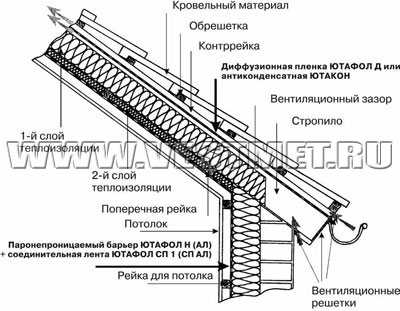

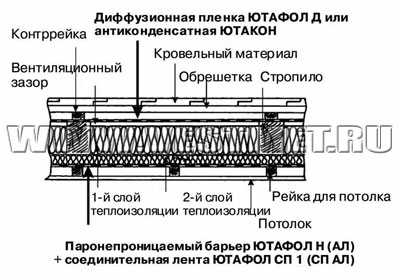

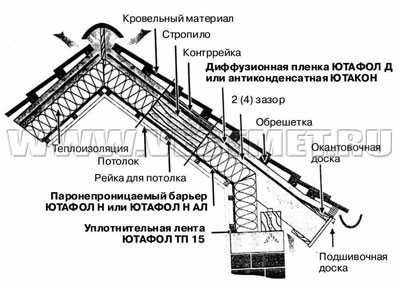

ЮТАФОЛ Н закрепляется горизонтально или вертикально на внутренней стороне теплоизоляции к несущим деревянным элементам скобами механического сшивателя или оцинкованными гвоздями с плоской головкой. Крепление к деревянным несущим элементам и к другим материалам (металл, стекло, пластмассы и пр.) можно также осуществлять соединительной лентой ЮТАФОЛ СП 1. Все отверстия, возникшие при закреплении пленки, рекомендуется закрыть соединительной лентой ЮТАФОЛ СП АЛ. ЮТАФОЛ Н может укладываться любой стороной. Отдельные полосы пленки нужно герметично соединить не только между собой, но и с прилегающими конструкциями или с выделяющимися строительными элементами (антенные стойки, вентиляционные трубы, дымовая труба, мансардные окна и т.д.) при помощи соединительных лент ЮТАФОЛ СП 1 и СП АЛ. Запрещается соединять пароизоляционные пленки лентами и герметиками с липким слоем акрилата, силикона или полиуретана! Присоединение паронепроницаемого барьера к мансардным окнам следует осуществлять по рекомендациям их производителей, т.к. различные изготовители мансардных окон предлагают различные решения крепления к своим изделиям. Во время монтажа пленки при установке подшивок, гипсокартона или декоративного материала рекомендуется прокладывать деревянные рейки или иные профили, чтобы отверстия от крепежа образовывались бы в этих материалах, а не в паронепроницаемом барьере. В противном случае рекомендуется в качестве пароизоляции использовать пленку ЮТАФОЛ Н АЛ (показатель эквивалентной диффузионной толщины m > 900.000). Примеры монтажа показаны на рис. 5, 6, 9, 10 и 11. При несоблюдении вышеприведенных правил через стыки происходят утечки, что очень быстро снижает эффективность предотвращения проникновения водяных паров. При этом возникают проблемы, связанные с конденсацией влаги в теплоизоляции, появляются каналы утечки тепла, водяного пара и другие неприятности, вызванные нежелательной конденсацией (см. рис. 15). В случае монтажа паронепроницаемого барьера в плоских кровлях необходимо помнить об опасности повреждения пленки материалом, прилегающим к ней сверху или снизу, поэтому следует обратить внимание на порядок слоев или предусмотреть разделительные слои (например, нетканый геотекстиль НЕТЕКС, но всегда из 100% искусственных волокон). Однако и в этом случае следует обращать внимание на соединение и их уплотнение.
Рис. 5 |
Рис. 6 |
Рис. 9 |
Рис. 11 |
Рис. 10 |
Рис. 15
|
В случае инсталляции пленки ЮТАФОЛ Н в сауне или другой среде с высокой температурой необходимо между видовым элементом и пленкой поместить теплоизоляцию толщиной не менее 30 мм. Одновременно необходимо для соединения полотен паробарьера использовать ленту СП 1. На уровне пленки температура не должна быть выше 80°С.
Использование
ЮТАФОЛ Н можно комбинировать со стекловолокнистой изоляцией (Изовер, Урса и др.), с минерально-волокнистой изоляцией (Роквул, Нобасил и т.д.) и материалами на основе полистирола и т.д. Пленку можно использовать для вентилируемых или невентилируемых кровельных конструкций, для наклонных или плоских крыш. Выбор соответствующего вида и плотности зависит от конкретной ситуации, конструкции объекта. В этом случае необходимо проконсультироваться со специалистом-проектировщиком. Пленку необходимо складировать в помещении, куда не проникает ультрафиолетовое излучение.
www.vestmet.ru
Гидропароизоляция на стропилах |
Гидроизоляция на опалубку |
||||||||||
Условия и требования к наклонной кровле |
Осевое расстояние стропил до 100 см |
Осевое расстояние стропил более 100 см |
Выше PHI контррейка |
||||||||
Уклон |
Область снега |
Герметичность PHI |
C вентиляцией ниже PHI |
Без нижней вентиляции |
C вентиляцией ниже PHI |
Без нижней вентиляции |
C вентиляцией ниже PHI |
Без нижней вентиляции |
|||
без воздухон. |
с воздухон. |
без воздухон. |
с воздухон. |
без воздухон. |
с воздухон. |
||||||
> 22° | Макс. 3 область снега | Класс 1 | A |
H |
CH |
A |
J |
K |
E |
M |
N |
Класс 2а | H |
CH |
J |
K |
E |
M |
N |
||||
Класс 2с | I |
I |
L |
L |
F |
N |
N |
||||
> 3 область снега | Класс 1 | C |
J |
K |
C |
J |
K |
E |
M |
N |
|
Класс 2а | J |
K |
J |
K |
E |
M |
N |
||||
Класс 2с | K |
K |
K |
K |
F |
N |
N |
||||
<=22° | Макс. 3 область снега | Класс 1 | B |
I |
I |
B |
L |
L |
G |
O |
O |
Класс 2а | I |
I |
L |
L |
G |
O |
O |
||||
Класс 2с | I |
I |
L |
L |
G |
O |
O |
||||
> 3 область снега | Класс 1 | D |
L |
L |
D |
L |
L |
G |
O |
O |
|
Класс 2а | L |
L |
L |
L |
G |
O |
O |
||||
Класс 2с | L |
L |
L |
L |
G |
O |
O |
||||
> 22° | Применение фальцевой кровли прямо на пленке и опалубке | P |
|||||||||
<=22° | Применение фальцевой кровли прямо на пленке и опалубке | Q |
|||||||||
A | Ютафол Д 110 (Ютакон) | I | Ютавек 95, соединенный лентой Ютафол СП | ||||||||
B | Ютафол Д 110 (Ютакон) | J | Ютадах 115 | ||||||||
C | Ютафол Д 140 (Ютакон) | K | Ютавек 115, соединенный лентой Ютафол СП | ||||||||
D | Ютафол Д 140 (Ютакон) | L | Ютавек 115, соединенный лентой Ютафол СП | ||||||||
E | Ютафол ДТБ 150 | M | Ютавек 135 | ||||||||
F | Ютафол ДТБ 150, соединенный лентой Ютафол СП1 | N | Ютавек 135, соединенный лентой Ютафол СП | ||||||||
G | Ютафол ДТБ 150, соединенный лентой Ютафол СП1 | O | Ютавек 135, соединенный лентой Ютафол СП | ||||||||
H | Ютавек 95 | P | Ютавек Дрен | ||||||||
CH | Ютавек 95, соединенный лентой Ютафол СП | Q | Ютавек Дрен, соединенный лентой Ютафол СП |
www.vestmet.ru
