Пенопласт класс горючести – Рекомендации Огнестойкость и пожарная безопасность совмещенных покрытий с основой из стального профилированного листа и утеплителями из пенополистирола. Рекомендации

Содержание

Горючесть пенопласта | Пенопласт и Пенополистирол

11 Январь 2014       tutus      Главная страница » Характеристики      Просмотров:

Горючесть пенопласта — про это должен знать каждый

Сам по себе пенопласт ПСБ-С горюч и условно разделяется на 4 группы:

— Г1 — слабо горючий;
— Г2 — умеренно горючий;
— Г3 — средне горючий;
— Г4 — сильно горючий.

Что бы определить группу горючести пенопласта, необходимо провести испытания (рис 1) и получить несколько значений для отнесения пенопласта к той или иной группе горючести.

После проведения испытаний получают:
— температуру дымовых газов;
— степень повреждения по длине;
— степень повреждения по массе;
— длительность самостоятельного горения.

По этим показателям классифицируют пенопласт к определенной группе горючести.

Для примера приведу показатели которым должен соответствовать пенопласт ПСБ-С с группой горючести Г1
— температура дымовых газов — не более 135 С;
— степень повреждения по длине — не более 65%;
— степень повреждения по массе — не более 20%;
— длительность самостоятельного горения — 0 сек.

Как видим, такими показателями должен обладать пенопласт ПСБ-С при проведении испытаний на группу горючести Г1. Не все производители пенопласта могут похвастаться группой горючести Г1.

Приведу пример пенопласта ПСБ-С с группой горючести Г4:
— температура дымовых газов — более 450 С;
— степень повреждения по длине — не более 85%;
— степень повреждения по массе — не более 50%;
— длительность самостоятельного горения — более 300 сек.

Как видите из примера между группой горючести Г1 и Г4 очень большая разница!!!

От чего же зависит горючесть пенопласта?

Сам по себе пенопласт горючий материал и всегда таким был и будет! Можно только улучшить показатели, то есть сделать его более стойким к воздействию огня. Для этого существуют всевозможные добавки в полистирол именуемые — антипиренами! Антипирен — это вещество замедляющее процесс горения! Очень важно: Замедляющий, а не прекращающий!!! То есть пенопласт так и остается горючим материалом, но уже с более высокими защитными свойствами — слабо горючий.

Что бы избежать всевозможных неприятностей с горючестью пенопласта, его необходимо защитить от внешнего воздействия — огня, солнца, воды и т.д. Пенопласт не опасный сам по себе — самостоятельно не загорится, поддерживать горение не будет, если не будет внешнего источника огня!. Не забывайте что пенопласт один из самых лучших теплоизоляционных материалов в мире и главная его характеристика — Низкая теплопроводность пенопласта, позволяющая Вам сделать свой быт комфортным (летом-прохладно, зимой тепло)! А также существенная экономия материальных ресурсов — газ, электричество, уголь и т.д!



penoplast.biz.ua

Группа горючести пенопласта может быть Г1-Г4

7 Июль 2014       tutus      Главная страница » Новости      Просмотров:

Группа горючести пенопласта:

Г1 – слабо горючие;
Г2 – умеренногорючие;
Г3 – нормальногорючие;
Г4 – сильногорючие.

Т.е. горючесть пенопласта измеряется от Г1 до Г4!

Плиты из вспененного пенополистирола, согласно ДСТУ Б.В.2.7-8-94 «Плиты пенополистирольные. ТУ» (далее ДСТУ) выпускается двух видов:

ПСБ — без антипиренов;
ПСБ-С — с антипиреном.

Антипирены – это добавки замедляющие горение.
Так что необходимо приобретать ПСБ-С, который разрешено применять для утепления зданий и сооружений.
«Плиты из пенополистирола согласно требованиям ГОСТ 12.1.044 относятся к группе горючих материалов средней воспламеняемости».

В нормативной документации описаны показатели, по которым материал относят к группе горючести. Вот эти показатели:

Температура дымовых газов;
Степень повреждения по длине;
Степень повреждения по массе;
Продолжительность самостоятельного горения.

Для групп Г1-Г3 не допускается образования капель при горении.
По воспламеняемости:

В1- трудновоспламеняемые;
В2 – умеренновоспламеняемые;
В3- легковоспламеняемые.

«Плиты типа ПСБ-С способны к самостоятельному горению не более 4 с».
«Плиты применяются для тепловой изоляции в качестве среднего слоя строительных ограждающих конструкций и промышленного оборудования при отсутствии контакта плит с внутренними помещениями».
Делаем вывод, что плиты не могут контактировать с окружающей средой, т.е. постоянно покрытые и не могут служить источником возгорания! Следовательно, плиты при горении выполняют лишь роль, материалов участвующих в горении. Выделение тепла в несколько раз меньше, чем у большинства окружающих Вас материалов. При горении пенополистирола (ПСБ-С) выделяется сажа и углекислый газ.



penoplast.biz.ua

Деление веществ на группы по степени горючести

Для определения вероятности появления пламени главное значение имеет горючесть веществ и разнообразных материалов. Эта характеристика определяют категорию пожарной опасности сооружений, помещений, производств; позволяет правильно выбрать средства для ликвидации очагов.

Группа горючести всех материальных составляющих объекта, определяет успешность борьбы с пожаром, минимизирует вероятность появления жертв.

Особенности различных веществ

Известно, что вещества могут находиться в различных агрегатных состояниях, которые важно учитывать, определяя группу горючести. ГОСТ предусматривает классификацию, основанную на количественных показателях.

Если вещество может гореть, до для пожарной безопасности наиболее оптимальна группа горючести Г1, чем Г3 или Г4.

Горючесть имеет большое значение для отделочных, теплоизоляционных, строительных материалов. На ее основе определяют класс пожарной опасности. Так, гипсокартонные листы имеют группу горючести Г1, каменная вата – НГ (не горит), а утеплить пенополистирол относится к группе горючести Г4, и снизить его пожарную опасность помогает применение штукатурки.

Газообразные вещества

Определяя класс горючести газов и жидкостей, нормативами вводят такое понятие как концентрационный предел. По определению – это предельная концентрация газа в смеси с окислителем (воздухом, например), при которой пламя может распространяться от точки возгорания на любое расстояние.

Если такого граничного значение не существует, и газ не может самовоспламеняться, то его называют негорючим.

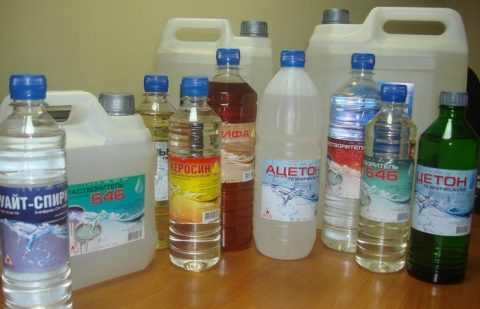

Жидкие

Жидкости называют горючими, если существует температура, при которой они могут воспламеняться. Если жидкость перестает гореть в отсутствии внешнего источника нагревания, то ее называют трудногорючей. Негорючие жидкости вовсе не загораются в воздушной атмосфере при нормальных условиях.

Некоторые жидкости (ацетон, эфир) могут вспыхивать при 28 ℃ и ниже. Их относят к особо опасными. Загорающиеся жидкости при 61…66 ℃и выше относят к легковоспламеняющимся (керосин, уайт-спирит). Испытания проводят в открытом и закрытом тигле.

Твердые

В сфере строительства наиболее актуальным является определение группы горючести твердых материалов. Предпочтительнее использовать вещества группы горючести Г1 или НГ, как самые стойкие к воспламенению.

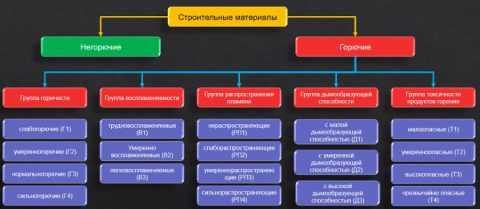

Классификация

Интенсивности процесса горения и условий его протекания определяют вероятность усиления пожара, возникновения взрыва. Исход происшествия зависит от совокупности свойств исходного сырья.

Общее деление

Согласно общегосударственному стандарту пожарной и взрывной опасности, вещества и разнообразные материалы из них делятся на следующие группы:

  • абсолютно негорючие;
  • трудно сгораемые;
  • горючие.

Негорючие вещества не могут гореть на воздухе, что не исключает взаимодействие с окислителями, друг с другом, водой. Следовательно, некоторые представители группы в определенных условиях представляют пожароопасность.

К трудно сгораемым относятся соединения, которые горят при поджигании на воздухе. Как только источник огня ликвидируется, горение прекращается.

Горючие вещества в определенных условиях загораются сами или в присутствии источника огня, продолжают интенсивно гореть.

Классификация по горючесть строительного сырья и продукции, рассмотрена в отдельном обновленном стандарте. Строительные общегосударственные нормы учитывают категории всех видов изделий, используемых в работе.

Согласно этой классификации негорючие стройматериалы (НГ) подразделяются на две группы в зависимости от режима испытаний и значений показателей, полученных при этом.

В 1 группу входит продукция, при исследовании которой температура внутри печи увеличивается не больше, чем на 50 ℃. Уменьшение массы образца не превышает 50 %. Пламя не горит вообще, а выделяющаяся теплота не превышает 2,0 МДж/кг.

Во 2 группу НГ входят материалы с такими же показателями увеличения температуры внутри печи и потери массы. Отличие в том, что пламя горит до 20 секунд, теплота сгорания не должна быть больше 3,0 МДж/кг.

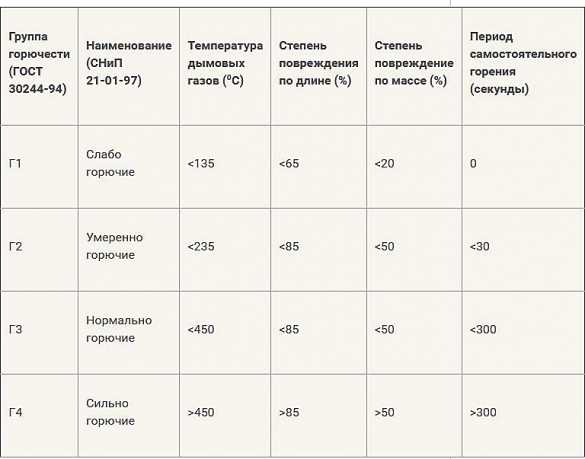

Классы горючести

Горючие материалы исследуют по аналогичным критериям, подразделяют на 4 группы или класса, которые обозначают буквой Г и цифрой, находящейся рядом с ней. Для классификации учитывают значения следующих показателей:

  • температура газов, выделяющихся с дымом;
  • степень уменьшения размеров;
  • величина уменьшения веса;
  • время сохранения пламени без источника горения.

К Г1 относится группа материалов с температурой дыма, не превышающей 135 ℃. Потеря длины укладывается в 65 %, веса – 20 %. Само по себе пламя не горит. Такая строительная продукция называется самозатухающей.

В Г2 входит группа материалов с температурой дыма, не превышающей 235 ℃. Потеря длины укладывается в 85 %, массы – 50 %. Самостоятельное горение продолжается не более 30 секунд.

К Г3 относится материалы, у которых температура дыма не превышает 450 ℃. Потеря длины составляет более 85 %, веса – до половины. Само по себе пламя горит не более 300 секунд.

В группу горючести Г4 вошли материалы, у которых температура дыма превышает 450 °С. Потеря длины превышает 85 %, массы – более 50 %. Самостоятельное горение продолжается более 300 секунд.

Допустимо использовать следующие приставки в названии каждой группы горючести в порядке увеличения цифрового индекса:

  • слабо;
  • умеренно;
  • нормально;
  • сильногорючие материалы.

Приведенные показатели горючести наряду с некоторыми другими характеристиками обязательно учитывают при разработке проектной документации, составлении смет.

Большое значение также имеет способность образовывать дым, токсичность продуктов горения, скорость возможного распространения огня, вероятность быстрого воспламенения.

Подтверждение класса

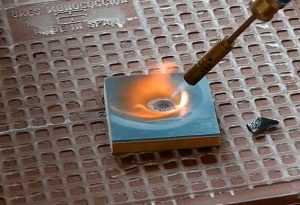

Образцы материалов подвергают испытаниям в лабораториях и на открытой местности по стандартным методикам отдельно для негорючих и горючих стройматериалов.

Если продукция состоит из нескольких слоев, нормативом предусмотрена проверка на горючесть каждого слоя.

Определения горючести проводят на специальном оборудовании. Если окажется, что у одного из компонентов горючесть высокая, то этот статус будет закреплен за продуктом в целом.

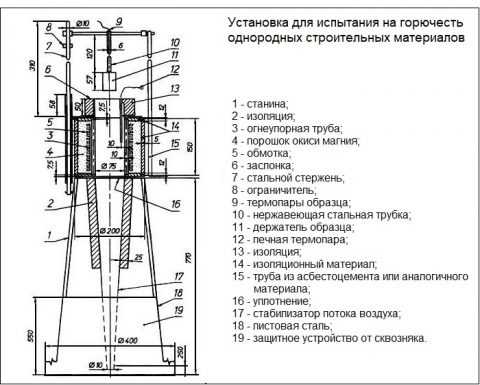

Установка для проведения экспериментальных определений должна находиться в помещении с комнатной температурой, нормальной влажностью, без сквозняков. Яркий солнечный или искусственный свет в лаборатории не должны мешать снимать показания с дисплеев.

Перед началом исследования образца прибор проверяют, калибруют, прогревают. Затем образец закрепляют в держателе внутренней полости печи и сразу включают регистраторы.

Главное, чтобы не прошло более 5 секунд с момента размещения образца. Определение продолжают до достижения баланса температур, при котором на протяжении 10 минут изменения не составляют больше 2 °С.

По окончании процедуры образец вместе с держателем вынимают из печи, охлаждают в эксикаторе, взвешивают и измеряют, причисляя их к группе горючести НГ, Г1 и так далее.

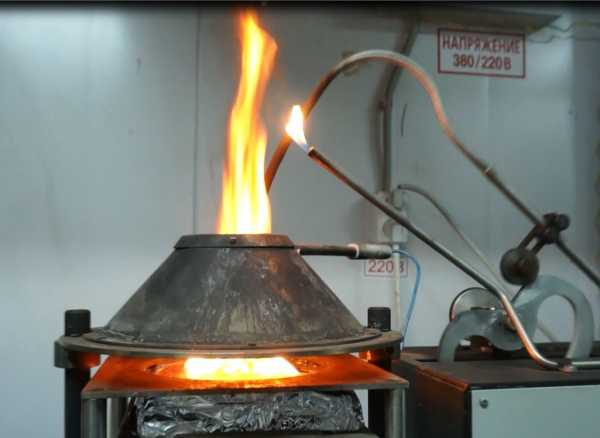

Метод проверки горючести

Все строительные материалы, включая отделочные, облицовочные, лакокрасочные виды покрытий, независимо от однородности или многослойности исследуют на горючесть единым методом.

Предварительно готовят 12 единиц одинаковых образцов с толщиной, равной реальным значениям во время эксплуатации. Если структура слоистая, берут пробы с каждой поверхности.

Затем образцы выдерживают при комнатной температуре и нормальной влажности окружающего воздуха минимум 72 часа, периодически взвешивая. Выдерживание следует прекратить при достижении постоянной массы.

Установка имеет стандартную конструкцию, состоит из камеры сжигания, системы подачи воздуха и отвода выделяющихся газов.

Образцы по очереди помещают в камеру, проводят измерения, фиксируют потерю массы, температуру и количество выделяющихся газообразных продуктов, время горения без источника пламени.

Анализируя все полученные показатели, определяют уровень горючести материала, принадлежность его к определенной группе.

Применение в строительстве

При возведении строений применяют несколько разных видов стройматериалов: конструктивных, изолирующих, кровельных, отделочных с отличающимся назначением и нагрузками. На всю продукцию должны иметься в наличии и предъявляться потенциальным покупателям сертификаты.

Следует заранее ознакомиться с параметрами, характеризующими безопасность, твердо знать, что может означать каждое сокращение и цифры. Закон требует использовать для каркасов строительных потолков только материалы группы горючести Г1 или НГ.

При необходимости в расшифровке помогут консультанты специализированных магазинов, компаний. Для правильного выбора нужно назвать тип объекта, его назначение, условия будущей эксплуатации.

Специалисты смогут компетентно подсказать лучший материал для изоляции крыши в частном доме; отделки квартиры, школьной аудитории или производственного склада.

Приобретать стройматериалы по подозрительно низких ценам от неизвестных поставщиков категорически не рекомендуется. Такая дешевизна может в будущем иметь плохие последствия.

protivpozhara.com

Класс горючести материалов Г4

Важным параметром материалов, особенно в сфере строительства, является их пажароопасность. Он настолько приоритетен, что группы горючести определяет Федеральный Закон. Их четыре: Г1-Г4. В отдельный разряд выделены негорючие материалы. Важно понимать, что означает данная классификация, это позволит специалистам правильно выбирать и использовать стройматериалы для обеспечения пожарной безопасности объектов. Определять степень пожаростойкости можно только в специальной лаборатории, имеющей официальную профильную аккредитацию. Методы регламентирует ГОСТ30244-94.

Классификационные нормы

Если экспериментальным путем установлено, что стройматериал при воспламенении теряет не больше 50% веса, температура прирастает — не более +50 градусов С, а пламя сохраняется не более 50 секунд, то определяется его негорючесть и он считается огнестойким. Если один из критериев не соответствует определению, то вещество горюче, и принадлежит к одной из четырех групп:

  • Г1. Группа горючести Г1 включает в себя материалы, которые самостоятельно не могут гореть, дымы имеют температуру до +135 градусов С, деформируются по форме до 65% и теряют до 20% массы.
  • Г2. Умерено горючие стройматериалы могут гореть на протяжении полуминуты, температура дыма – достигать +235 градусов С, терять до 50% массы и деформироваться до 85%.
  • Г3. По этой группе классифицируются строительные нормально горючие материалы, способные самостоятельно поддерживать горение до 5 минут, теряющие массу – до 50%, изменяющие форму до 85%, а дым может достигать температурного предела в +450 градусов С.
  • Г4. Группа горючести Г4 – это сильно горючие материалы, температура дыма достигает +450 градусов С, деформация – 85%, утрата массы – 50%, а на протяжении 5 минут они могут самостоятельно гореть.

Важно! В процессе испытаний учитывается следующая разница процесса: для первых двух классов не предполагается образование расплавленных капель, для трех групп – от Г1 до Г3 не предполагается формирование горящего расплава.

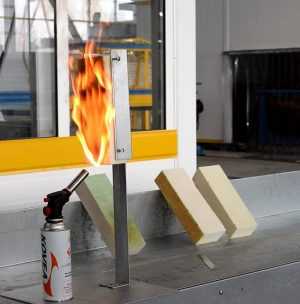

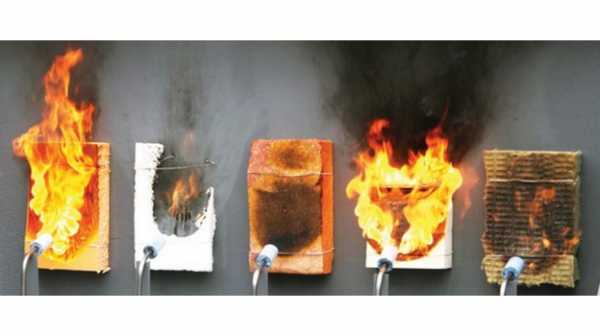

Испытания стройматериалов

Воспламеняемость

Кроме классов горючести, большое значение имеет характеристики воспламеняемости. Они рассчитывается по значениям предельной плотности тепловых потоков. Различают три категории:

  • В1. Трудновоспламеняемые вещества на 1 м2 имеют тепловые параметры не более 35 кВт.
  • В2. Умеренно воспламеняемые вещества имеют показатели на 1 м2 от 20 до 35 кВт.
  • В3. Легко воспламеняемые пожароопасные материалы имеют плотность тепловых потоков до 20 кВт.

Кроме горючести и воспламеняемости пожарная опасность материалов устанавливается по дымообразующей способности (подразделяются на Д1-Д3), возможности распространения пламени по поверхности (РП1-РП4) и степени токсичности продуктов горения (Т1-Т4).

Для очевидности, представим определения классов пожаробезопасности в табличной структуре.

Критерии пожаробезопасности КМ0 КМ1 КМ2 КМ3 КМ4 КМ5
Потенциал горения НГ Г1 Г1 Г2 Г2 Г4
Способность воспламеняться В1 В1 В2 В2 В3
Дымообразование Д1 ДЗ+ Д3 Д3 Д3
Степень токсичности веществ горения Т1 Т2 Т3 Т3 Т4
Распространение огня по материалу РП1 РП1 РП1 РП2 РП4

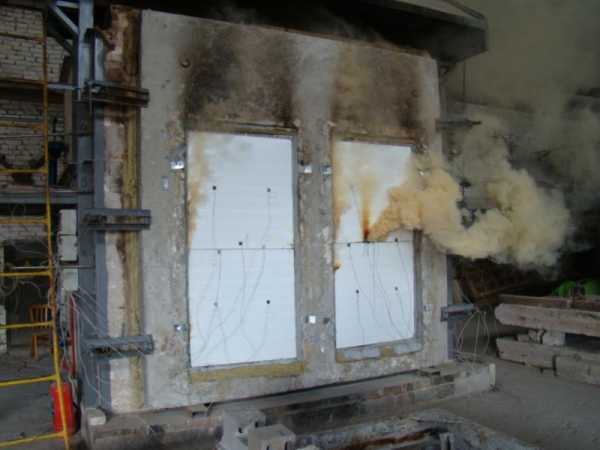

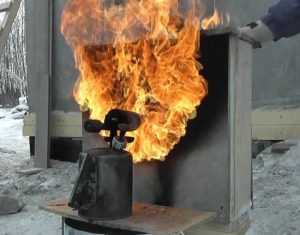

Испытание на огнестойкость

Особенности класса стройматериалов по горючести Г1

При выборе строительных материалов для конкретного здания или сооружения учитывают их класс пожарной безопасности. Причем, этому критерию должны соответствовать конструкционные, отделочные, изоляционные и кровельные изделия. Расшифровка Г1 обозначает, что горючесть у материала наименьшая – первой степени, то есть это пожаростойкая продукция. Все стройматериалы должны иметь в обязательном порядке сертификаты, подтверждающие группу их огнестойкости. Это требование определено СНиП и ТНПА. Так горючесть Г1 обозначает, что применение материала в строительстве актуальна на объектах с высокими требованиями по пожарной безопасности. То есть, их можно использовать для сооружения конструкций потолков, кровли и каркасов перегородок, к которым предъявляются самые жесткие требования.

Следует понимать. В детских садах, школах и медицинских учреждениях претензии к пожаробезопасности могут быть выше – только НГ. Аналогичны требования и к путям эвакуации на любых объектах.

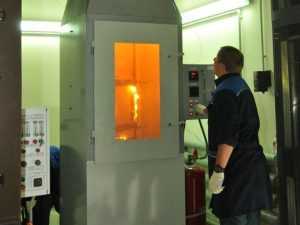

Исследования в аккредитованной лаборатории

Технология производства и ее влияние на характеристики по горючести

Согласно Википедии, негорючими являются минеральные материалы. Это керамика, натуральный камень, железобетон, стекло, кирпич и аналоги. Но, если в производстве используются добавки, имеющие другую природу, то пажаробезопасные параметры изменяются. Современные технологии предполагают широкое использование полимерных и органических добавок. В зависимости от пропорций горючих и негорючих компонентов в составе, параметры стройматериала могут трансформироваться до Г1, и даже до класса горючести Г4.

Определение класса по горючести веществ и продукции

Для определения веществ и продукции по классам Г4-Г1 существуют специальные методики. Ими проверяются составы на самовозгорание и возгорание от источника, в расчет берется способность поддерживать пламя. Испытания проводятся в камере, так экспериментально определяются такие параметры:

  • температура дыма;
  • уровень деформации;
  • сколько времени материал горит самостоятельно.

После изъятия образцов из камеры определяют неповрежденную часть, то есть процент общего объема, который не обуглился и не сгорел. Результаты округляются до 1 сантиметра. Такие дефекты, как обугливание, вспучивание, сколы, шероховатости, изменения цвета и коробление в расчеты не принимаются. Неповрежденную часть взвешивают на весах, точность которых должна быть не менее 1%. Все полученные результаты вносятся в отчетную документацию, включая фотоотчет. При определении несоответствия характеристик продукции к требованиям безопасности на объекте составляется доклад.

Требования к организациям, проводящим испытания

Огневые эксперименты могут проводить только те коммерческие организации, которые имеют аккредитацию. Пример: НИИ имени Кучеренко, МЧС РФ, АНО «Пожаудит» и прочие. Эти предприятия обязаны действовать сугубо по нормативным положениям, иметь полный комплект оборудования, прошедшего калибровку и специалистов должных квалификаций в штате. Протокол должен содержать следующую информацию:

  • сведения о заказчике;
  • сведения об организации, выполняющей проверку;
  • полная информация о продукции, материале и веществе;
  • дату и место испытаний;
  • данные об оборудовании;
  • описание и фотодокументы о первичном состоянии образцов и их состоянии после испытаний;
  • проведенные процедуры и результаты каждой из них;
  • результаты и выводы.
Отчет по результатам исследований

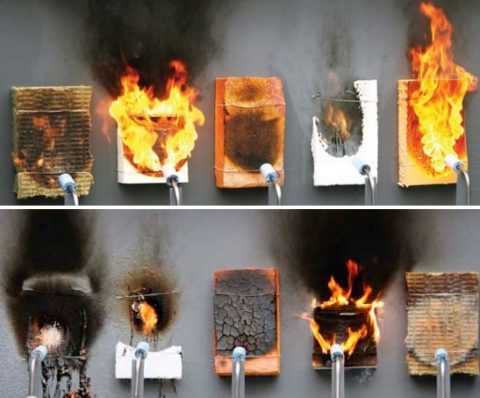

Показатели горючести некоторых стройматериалов

Приведем параметры огнестойкости популярной строительной продукции:

  • все виды ГКЛ, благодаря большому объему гипса характеризуются высокой огнестойкостью, они выдерживают воздействие открытого пламени от 20 до 55 минут, параметры определяются – Г1, Т1, Д1 и В2, что по совокупности разрешает использовать гипсокартон на объектах любого назначения;
  • дерево характеризует высокая пожарная опасность, его показатели – Г4, РП4, Д2, В3 и Т3, причем древесина горит, как режиме тления, так и открытого пламени, если на объекте используется данный материал, пусть даже для изготовления дверей, его необходимо обрабатывать специальными составами;
  • ДСП относится к классу горючести Г4, хотя в отличие от дерева возгорается и поддерживает огонь хуже – В2, но продукты горения – высоко токсичны Т4, остальные параметры — РП4, Д2, при использовании в строительстве и ремонте, рекомендуется обработка огнезащитой;
  • натяжные потолки из ПВХ относятся к легко воспламеняющимся материалам, но, проходя огнезащитную обработку, приобретают класс Г2, пожароопасность конкретной продукции можно узнать в сопутствующей документации;
  • утепление фасада пенополиуретаном, пенополистиролом, пенопластом или пеноплексом регламентируется СНиП21.01.97, здесь допустима горючесть от Г1 до Г4, воспламеняемость от В1 до В3, в зависимости от конструкционных особенностей, например, необходимости вентилировать, и реализуемой технологии;
  • минеральные кровельные материалы, такие как натуральная черепица, относятся к негорючим, ондувилл – это органика, которая легко воспламеняется и живо горит, поэтому ее применение ограничено требованиями к общей безопасности объекта;
  • сэндвич панели металлические с утеплителем из минеральной ваты – оптимальный вариант для сооружения объектов с высокими требованиями пожарной безопасности, поскольку маркируются НГ, использование листов поликарбоната снижает показатели до Г2 и их применение лимитировано;
  • все виды линолеума относятся к средне горючим материалам, исключение составляет гетерогенный и гомогенный, они принадлежат к КМ2, их другие показатели — РП1, В2, Т3 и Д2, последние модификации разрешается использовать в медицинских и образовательных учреждениях;
  • для объектов с высокими требованиями по пожарной безопасности разработаны специальные виды ламината, например, Parqcolor имеет такие показатели: Г1, РП1, В1, Т2 и Д2.

Обратите внимание! Особые требования предъявляются к светопрозрачным конструкциям. По ним составлены подробные нормативы с рекомендациями.

Резюмируем

Вне зависимости, приобретаете вы продукцию для ремонта в собственном жилище или делаете закупки для сооружения масштабных объектов, критерии класса горения должны быть рассмотрены в обязательном порядке, наряду с ценой и другими важными аспектами. Характеристики горючести веществ и продукции так же учитываются при перевозках.

pozharanet.com

Классы пожарной безопасности строительных материалов

Каменные и кирпичные дома всегда были дороже — пожары в деревянных в старые времена пускали по миру целые семьи. Что безопаснее при современном пожаре: бетон или кирпич? Горит ли минеральная вата? Почему многоэтажка, в которой недавно отремонтировали фасад, вспыхнула, как свечка? Отвечаем на вопросы и разбираемся в классах пожарной безопасности.

Дерево горит, а кирпич — нет. Значит, кирпичный дом безопаснее деревянного строения. Полистерол легко воспламеняется и при горении выделяет токсичные вещества, значит лучше обойтись без него. Но все эти стереотипы верны лишь отчасти. Давайте разберёмся.

 Иллюстрация Екатерина Васина

В чем опасность при пожаре?

Угрозу несёт и способность к воспламенению, и деформация материала. Сажа, которая образуется при горении, и другие опасные факторы тоже имеют значение. Скажем, сажа не менее вредна, чем едкий дым. И все эти свойства отделочных материалов учитываются при разделении их на классы.

Современные отделочные материалы изготавливаются по новейшим технологиям и обрабатываются особым образом, поэтому они менее опасны, чем их предшественники. Но даже их стойкости есть предел. Здание строится не из одного материала, а пожаробезопасность определяется для всей конструкции целиком. От чего же она зависит? От свойств отдельных веществ и свойств их сочетаний, а также от способа их эксплуатации и соблюдения правил.

Строите дачу — узнайте, какие требования предъявляет закон к безопасности зданий такого типа. Выясните, какой требуется класс материалов и научитесь читать маркировку. А если вы строите, например, дом престарелых или реабилитационный центр для детей, то ознакомиться с этими требованиями просто необходимо. Их игнорирование приведёт к закрытию учреждения в первый же день.

Все это есть в Техническом регламенте о требованиях пожарной безопасности № 123-Ф3 (обратите особое внимание на статью 57).

Что означают все эти термины?

«Огнестойкость» означает, насколько строительные конструкции прочны в огне. Тут важна толщина конструкции и время, которое она может выстоять при пожаре.

Пожаробезопасность — это стойкость стройматериалов под воздействием огня. Её характеристики — горючесть, дымообразование, воспламеняемость, распространение пламени по поверхности и токсичность. Материал испытывают в лаборатории на каждый из параметров, после чего определяют класс — по каждому критерию и по совокупности Класс пожаробезопасности производитель указывает в маркировке. Помните, что не все строительные материалы требуют такого обозначения. Бумажные обои не требуют, хотя горят хорошо.

Классы пожаробезопасности. Обозначаются как КМ и варьируются от 0 до 5. Чем больше цифра — тем опаснее в пожарном смысле материал,

Горючесть. У негорючих материалов маркировки «НГ» нет, они есть только у горючих материалов. Обозначения варьируются от 1 до 5, то есть от слабогорючих до сильно горючих. По воспламеняемости — от В1 до В3, то есть от слабовоспламеняемых до сильно воспламеняемых. Ориентироваться просто: Г5 и В3 — это очень опасно, Г1 и В1 — наименее опасно.

Токсичность определяется по четырехбалльной «шкале»: Т1 — малоопасно с точки зрения горючести, Т4 — очень опасно.

Дымообразование имеет только 3 «шкалы», где Д1 — это слабое образование дыма, а Д3 — уже сильное.

Способность распространять пламя по поверхности определяется аббревиатурой «РП» и измеряется от 1 до 4. Тут, как и везде, если РП −1 — значит, речь о материалах, не распространяющих пламя. Если РП-4 — значит, дело плохо, материал пламя распространяет сильно. .

Что про облицовку и отделочные материалы?

ПВХ, ДСП, обои, винил, плёнка, керамика, дерево, полистирольная плитка, стеклопластика — по большей части всё это горючие материалы. Вот почему в многоэтажках всё это потенциально опасно — легко дымятся, выделяют токсичные вещества, распространяют огонь дальше. Поэтому обычно для такого строительства используются материалы классом не ниже КМ2. И поскольку имеет значение, на что именно они нанесены, стоит учесть и возгораемость основания. Так обои имеет смысл наносить на принципиально негорючее основание (помните, что они горят?). Или, например, для отделки торговых залов или офисов не используют органические материалы, такие как МДФ и другую древесину из-за сильной горючести. Вместо них используют гипсокартон. Он негорюч, а полимерная плёнка делает его функциональным для облицовки отделки.

С напольными покрытиями легче?

Да, легче. Как известно, при пожаре весь жар — наверху, а пол — в меньшей температурной зоне. Значит, и требования к наплоенным покрытиям предъявляются менее строгие. Но тут важен тот самый показатель РП, то есть насколько легко распространится огонь по поверхности. Линолеумы и прочие рулонные полимерные изделия максимально горючи, обладают высоким коэффициентом дымообразования и достаточной токсичностью. Потому при прочих равных при ремонте или строительстве в своем доме не покупайте линолеум или избавьтесь от него. С ламинатом, увы, то же самое: он очень и очень горюч. Самыми удачными во время внезапного возгорания (не про нас будет сказано) окажутся керамическая плитка и керамогранит.

А про крышу?

На кровельные материалы производители, как правило, предоставляют сертификаты с указателем степени горючести. Лучшие — из металла и глины, худшие — на основе битумов, каучуков, резиново-битумных продуктов и термопластичных полимеров. Они хороши своей устойчивостью ко всему — воде, пару, морозу, ветру, но не выносят пожара. Битумы плавятся уже при 230-300 °C, быстро горят и сильно дымят. Почти все материалы на основе битума — это Г4, но его всё равно часто используют — хоть и на негорючем основании, с гравийной засыпкой и противопожарными насечками. Для своего частного дома от битума лучше отказаться.

Для крыши чаще всего ищут гидроизоляционные материалы. Большинство из них горючи, но те, что на основе поливинилхлорида с антипренами высокой горючестью не отличаются.

Как насчёт теплоизоляции?

Пенополистирол — дешев, часто используются и изолирует тепло. Из минусов — он не очень влагостойкий и паростойкий и подвержен воздействию солнца. При пожаре тоже ведёт себя плохо — проявляет высокогорючесть и токсичность. Экструдированный пенополистерол чуть лучше по эксплуатационным качествам, но горюч и, как его собратья, столь же токсичен. Всё это — группа горючести Г4. Потому его используют только с противопожарными насечками из негорючей каменной ваты.

Немодифицированный пенополистирол тоже относится к Г4, потому что на производстве к нему добавляют антипирены. Они снижают горючесть пенополистирола в два и даже более раза.

Чем выше плотность пенополистерола, тем больше огнестойкость. Современный пенополистерол из-за специальных добавок образует меньше дыма, чем его предшественники и дым этот менее токсичный (Д1 и Т2 соответственно).

Раньше при отделке фасада плитами из пенополистирола швы часто заполняли негорючим веществом, таким как минеральная вата, чтобы в случае чего быстренько локализовать возгорание. Но всё это имеет смысл, только если использовать пенополистирол класса Г3 и Г4. Пенополистирол, обработанный антипиренами и «запечатанный» негорючими материалами — штукатуркой, кирпичом, бетоном, в этом уже не нуждается.

А вот резольные пенопласты, которые изготавливают из резольных фенолформальдегидных смол, трудногорючи: при пожаре обугливаются, но выделяют мало дыма. Однако продукты их горения очень токсичны.

Полиэстеролом и пенопластом сейчас часто утепляют фасады многоэтажек. На вид отличить качественный материал от некачественного сложно, поэтому нужно тщательно выбирать производителя. Выбор в пользу дешевизны в ущерб качеству может привести к трагедии, как это произошло в Тюмени при пожаре на ул. Олимпийской.

Считается, что минеральная вата негорюча. Но помните, что этот класс присваивается вате без каких-либо покрытий сверху. Клей, которым оболочку прикрепляют к ватным плитам, повышает горючесть этого материала.

Кроме того, для любознательных: методика оценки соответствия степени огнестойкости и класса конструктивной пожарной опасности.

Алиса Орлова

knowrealty.ru

Горючесть пенополистерола

Горючесть пенополистирола:

Поведение пенополистирола во внутреннем объеме облицовочной системы в условиях теплового воздействия пожара определяется его пожарно-техническими свойствами:

  • начало процесса усадки пенополистирола происходит при температуре 85 - 90°C;
  • при температуре 240°C пенополистирол начинает плавиться;
  • начало процесса термодеструкции пенополистирола с выделением газообразных продуктов соответствует температуре 280 - 290°C;
  • температура возможного воспламенения пенополистирола зависит от вида исходного сырья и может составлять примерно и 220°C, и 360 - 380°C;
  • температура возможного самовоспламенения равна 460 - 480°C.



Преимущества использования пенополистирола в фасадных системах:

Низкая биологическая активность
Пенополистирол (ПСБ-С) не усваивается животными и микроорганизмами, поэтому не используется ими в качестве корма и не создает питательной среды для грибков и бактерий.

Высокая устойчивость к коррозии
Пенополистирол обладает высокой стойкостью к различным веществам, включая морскую воду, солевые растворы, известь, цемент, гипс, ангидрид, щелочи, разведенные и слабые кислоты, мыла, соли, удобрения, битум, силиконовые масла, спирты, клеящие, водорастворимые краски.

Огнестойкость
Пенополистирол относится к группе сгораемых материалов. Все марки производимого пенополистирола содержат антипирен, придающий материалу свойство самозатухания. Количество выделяемой тепловой энергии при горении с участием пенополистирола ниже, чем у древесины в 7 раз.

Долговечность
По данным исследований, проведенных в Научно-Исследовательском Институте строительной физики (г. Москва) по специальной методике с температурными колебаниями от -40 0 С до +40 0 С и выдерживанием в воде, пенополистирол может использоваться без потери первоначальных физических свойств не менее 80 лет.

Экологичность
Заключение Московского НИИ Гигиены им. Ф.Ф. Эрисмана № 03/ПМ8 подтверждает, что при исследовании рекомендованных для строительства конструкций с применением пенополистирола, в пробах воздуха стирола не обнаружено. Во всем мире разрешено его применять как при строительстве, так и в контейнерах для пищевых продуктов.



 Термопанель «ЕВРОПА»,
с толщиной пенополистирола 60 мм заменяет:

Железобетон

2 м 10 см;

Кирпич

1 м 10 см;

Керамзитобетон

45 см;

Дерево

25 см;

Минеральная вата

10 см;

Технические характеристики марок пенополистирола

Наименование показателя

Марка пенополистирола (ГОСТ-15588-86)

35

50

Плотность (кг/м3)

25,5-26,5

35,5-36,5

Прочность на сжатие при 10% линейной деформации, не менее (МПа)

0,14

0,16

Предел прочности при изгибе, не менее (МПа)

0,2

0,3

Теплопроводность в сухом состоянии при 25 град (Вт/м.К.)

0,038

0,041

Время состоятельного горения, не более (сек.)

4

4

Влажность, не более (%)

12%

12%

Водопоглощение за 24 часа, не более (% по объему)

2%

2%

Пенополистирол, экологически чистый материал, позволяющий обеспечить высокую теплоизоляцию. Он незаменим для утепления подземных частей здания, фундаментов, стен, подвалов, цокольных этажей, где применение других видов теплоизоляции недопустимо вследствие капиллярного поднятия грунтовых вод, и предохраняет гидроизоляцию от вредного воздействия окружающей среды.

     Если сравнить показатели теплопроводности пенопласта с другими материалами, то плита из пенополистирола (пенопласта) толщиной 60 мм по теплоизоляционным свойствам равноценна:

•  минеральной вате толщиной в 110 мм;

•  сухому пенобетону толщиной в 500 мм;

•  дереву толщиной в 195 мм;

•  кирпичной закладке толщиной в 850 мм;

•  бетону толщиной в 2132 мм.

Свяжитесь с нами любым удобным для вас способом:

по телефону: (343) 300-66-55;

по электронной почте: info@porileks.ru;


facad96.ru

Группа горючести пенопласта| Сторінка 11 - Звукоизоляция и теплоизоляция

Можно долго, нудно и утомительно для непосвященных спорить о пожарно-технических характеристиках пенополистирола.
Разумеется менеджеры по продажам пенополистирола будут уверять вас о его пожарной безопасности – а иначе ведь не продашь, а кушать хочется.

А вот что думают о пожарной опасности пенополистирола сами пожарные? – Ведь именно они самым непосредственным образом сталкиваются с этим материалом на пожарах, и от знания его ИСТИННЫХ пожарно-технических характеристик зависит, порой, их жизнь.

«…
К недостаткам материалов на основе полистирола относится их низкая теплостойкость, не превышающая 65°С, а также высокая дымообразующая способность.

«…

Большинство марок пенополистирола являются легковоспламеняемыми?горючими материалами. Температура воспламенения находится в пределах?210-310°С (в зависимости от химического состава), температура самовоспламенения — 420-440°С, теплота сгорания — 31 000-42 ООО кДж/кг. Пенополистирол горит в расплавленном состоянии с обильным выделением дыма и сажи,?при этом выделяются следующие продукты, мг/г: 2142,7 диоксида углерода;70,5 оксида углерода; 11,8 цианистого водорода; 4,9 бензола; 1,2 оксида азота;?0,53 ацетона; 0,31 стирола; 0,01 фенола.

Некоторые фирмы-производители пенополистирола ввели в обозначение?своей продукции термин самозатухающий (ПСБ-С). Использование этого термина не должно вводить в заблуждение: “самоэатухающих” видов пенополистирола в природе не существует. Явление “самозатухания” наблюдается в процессе зажигания снизу листа вертикально расположенного пенополистирола?пламенем газовой горелки. При контакте с пламенем происходит термическая?усадка вследствие очень низкой теплостойкости материала. В результате горючие продукты удаляются из зоны воздействия источника зажигания быстрее,?чем происходит их воспламенение. Изменение условий воспламенения, например как в стандартном методе испытаний на воспламеняемость, сопровождается быстрым зажиганием пенополистирола.
...

Крупные пожары с катастрофическими последствиями привели к запрету использования пенополистирола в качестве утеплителя кровель на объектах, имеющих важное народнохозяйственное значение.

…»

Информация из Учебного пособия, подготовленного на основе курса лекций по дисциплине “Пожарная опасность строительных материалов” для студентов Московского государственного строительного университета, обучающихся по специальности "Пожарная безопасность" - Корольченко А.Я., Трушкин Д.В. Пожарная опасность строительных материалов. Учебное пособие. — М., Пожнаука, 2005 г.»



krainamaystriv.com

Отправить ответ

avatar
  Подписаться
Уведомление о
