Утепление пеноплексом своими руками

Для утепления жилых домов все чаще выбирают плиты пеноплекса, хотя ассортимент современных теплоизолирующих материалов достаточно широк. Это объясняется не только его свойствами, но и простотой монтажа. Даже не имея опыта в теплоизоляции помещений, после ознакомления с инструкцией каждый сможет выполнить укладку пеноплекса самостоятельно. Независимо от вида поверхности утепление пеноплексом своими руками не потребует значительных усилий.

Утеплитель пеноплекс

Технические характеристики и свойства

Для изготовления этого утеплителя используют экструдированный пенополистирол. Выпускают пеноплекс в виде прямоугольных плит различной толщины – от 20 до 100 мм. Стандартные размеры листа 600х1200 мм и 600х2400 мм. От пенопласта данный материал отличается более высокой плотностью и устойчивостью к деформациям. Для внутренней отделки помещений используют пеноплекс марки 35 с добавлением антипиренов.

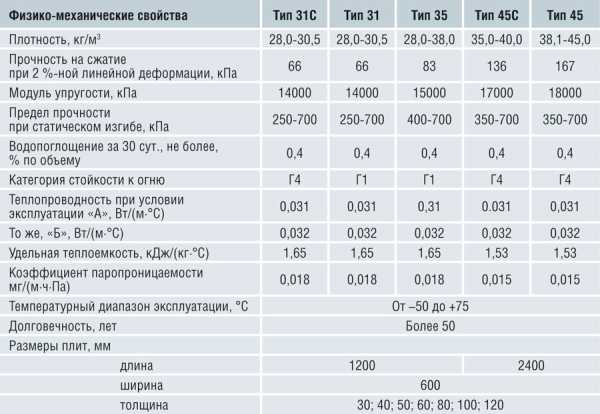

Технические характеристики пеноплекса

Материал обладает массой полезных свойств: он не выделяет вредных испарений, не воспламеняется, имеет высокую влагоустойчивость и прочность. Благодаря небольшому весу и плотной поверхности, утеплитель легко поддается обработке, поэтому разрезать или просверлить плиту пеноплекса не составит труда. При качественной и грамотной укладке материал прослужит очень долго без потери теплоизоляционных свойств.

Утеплитель пеноплекс

К недостаткам пеноплекса можно отнести низкую адгезию: из-за плотности к материалу не пристают многие клеевые составы. Чтобы сцепление с утепляемой поверхностью было надежным, необходимо использовать специальный клей. Еще одним минусом является взаимодействие пеноплекса и толуола: последний разъедает утеплитель, образуя в нем большие зазоры. Толуол часто находится в составе монтажной пены, поэтому перед ее применением следует убедиться в отсутствии данного компонента.

Область применения пеноплекса очень широка:

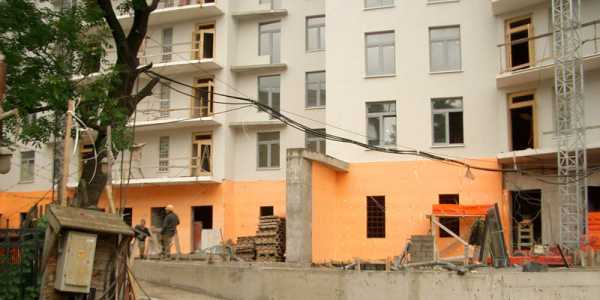

• наружное утепление стен жилых и промышленных зданий;
• внутреннее утепление потолков, стен и полов в жилых домах и общественных помещениях;

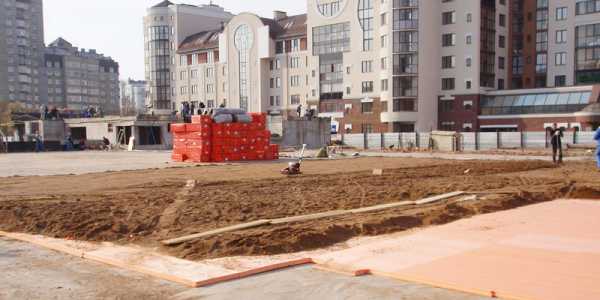

• теплоизоляция фундаментов в домах, гаражах, банях и сараях;
• утепление крыш;

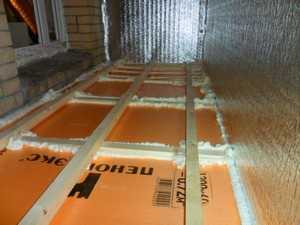

• внутреннее и наружное утепление лоджий и балконов.

Видео — Пеноплекс

Как утеплить пеноплексом потолок

Пеноплекс одинаково эффективен и при наружной, и при внутренней теплоизоляции, причем подходит он для любой поверхности – потолка, стен, пола. Утепление потолка можно выполнить двумя способами, и оба они достаточно просты.

Монтаж теплоизоляции с подвесами

Как утеплить пеноплексом потолок

Для работы потребуются:

• листы пеноплекса толщиной 20 мм;
• острый нож;
• рулетка;
• металлические подвесы;

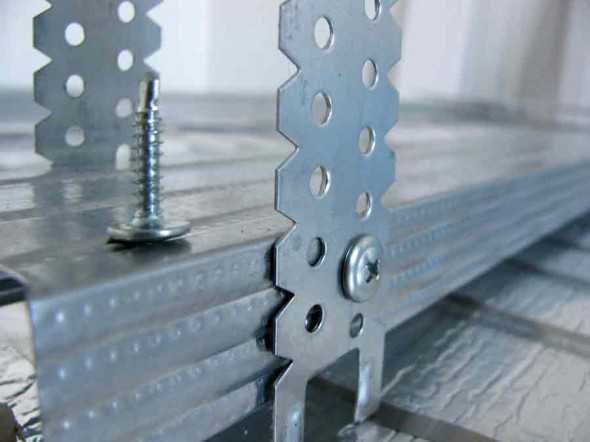

  Подвес прямой для металлических профилей

• пластиковые дюбели и шурупы;
• монтажная пена;
• грунтовка.

Этот способ подходит для потолков с ровной поверхностью. Если потолок из бетонных плит, и на стыках имеются зазоры или сколы, перед утеплением их заделывают шпаклевкой. Затем рабочую площадь проверяют с помощью уровня, чтобы убедиться в отсутствии перепадов по высоте. После этого можно приступать к теплоизоляции поверхности.

Монтаж теплоизоляции с подвесами

Потолок грунтуют и просушивают, подготавливают подвесы. В одном из углов, отступив от стен примерно 15 см, к потолку прикладывают прямой подвес и фиксируют дюбелями с шурупами. Далее отступают от первого подвеса еще 15-20 см параллельно стене, и крепят следующий. После завершения этого этапа подвесы должны располагаться на потолке ровными параллельными рядами с промежутком 2-3 см.

Теперь концы подвесов первого ряда загибают книзу и на листе пеноплекса карандашом отмечают места крепления. Острым ножом прорезают отверстия по ширине подвеса и прикладывают материал к потолку, аккуратно продевая концы крепежей сквозь утеплитель. После укладки первого листа приступают ко второму, плотно стыкуя плиты между собой. Все крепежные отверстия, швы между плитами и стыки со стенами герметизируют монтажной пеной.

Вместо подвесов многие используют специальные тарельчатые дюбели или саморезы. Принцип крепления и установки утеплителя остается тот же. Обычные саморезы для этих целей применять не рекомендуется. Слой теплоизоляции закрывают гипсокартоном, деревом, пластиковыми панелями.

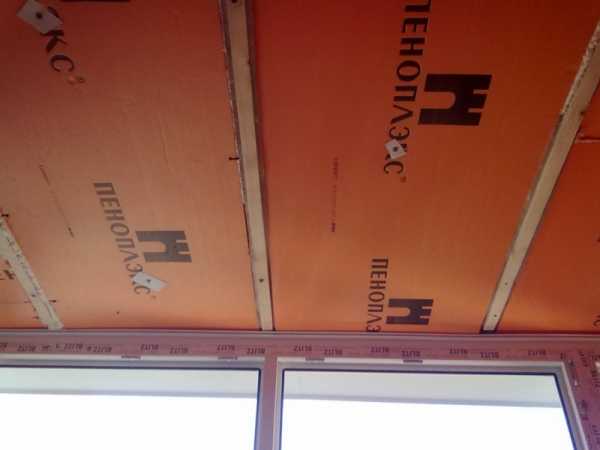

Крепление на обрешетку

Крепление на обрешетку

Второй способ применяется в тех случаях, когда потолок имеет большие перепады по высоте или отдельные балки. Для обрешетки выбирают брус или алюминиевый профиль, соответствующий по толщине утеплителю. Чтобы меньше подгонять листы пеноплекса под ячейки обрешетки, следует сразу крепить брусья на расстоянии, меньшем от ширины листа на 1-2 см. Когда каркас из брусьев готов, можно крепить теплоизоляцию.

Плиты обрезают по длине, наносят с тыльной стороны клей и плотно вставляют в ячейки обрешетки. Все зазоры и щели между утеплителем и брусом задувают пеной, срезают лишнее. Сверху на пеноплекс приклеивают стекловолоконную армирующую сетку, а затем выполняют финишную отделку потолка.

Все зазоры и щели между утеплителем и брусом задувают пеной, срезают лишнее

Обшивка утепленного потолка

Как утеплить пеноплексом пол

Для качественной теплоизоляции пола достаточно одного слоя плит пеноплекс марки 35. Способы укладки немного отличаются в зависимости от вида основы под утеплитель. Весь процесс утепления можно выполнить за несколько часов, даже не обладая специальными знаниями и опытом.

Для работы понадобится:

• пеноплекс;
• гидроизоляционный материал;
• цементно-песчаная смесь;
• строительный уровень;
• специальная смесь для стяжки.

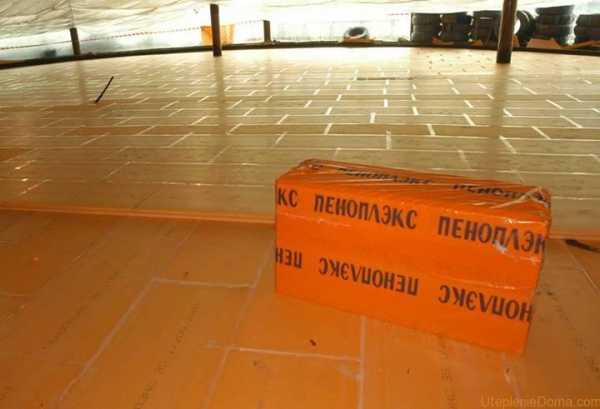

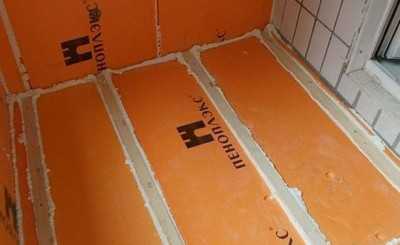

Утепление пола пеноплэксом

Шаг 1. Подготовка основания

Бетонное основание пола проверяют на наличие дефектов. Все перепады по высоте необходимо выровнять, трещины и выбоины заделать цементным раствором. Если в качестве основания обычный грунт, например, в частных домах, то сначала насыпают слой щебня и песка, тщательно трамбуют, заливают бетоном. Когда поверхность полностью высохнет, приступают к утеплению пола.

Шаг 2. Укладка пеноплекса

Черновой пол покрывают гидроизоляционной пленкой. Смежные куски пленки стелют внахлест и закрепляют скотчем. Сверху плотно укладывают плиты, начиная от угла помещения. В местах выхода коммуникационных труб или крепления стояков пеноплекс вырезают по форме труб, чтобы прилегание было максимально плотным. Готовят по инструкции специальную смесь для стяжки и заливают утеплитель слоем 5 см. На высохшую стяжку можно укладывать любое напольное покрытие.

Как утеплить пеноплексом пол

В квартирах, расположенных выше первого этажа, утепляют пол немного по-другому. На бетонные плиты основания наносят выравнивающий слой раствора, дают ему упрочниться. Затем укладывают листы утеплителя, закрывают их полиэтиленовой пленкой, а сверху настилают двумя слоями гипсо-волокнистые плиты и делают обычную стяжку.

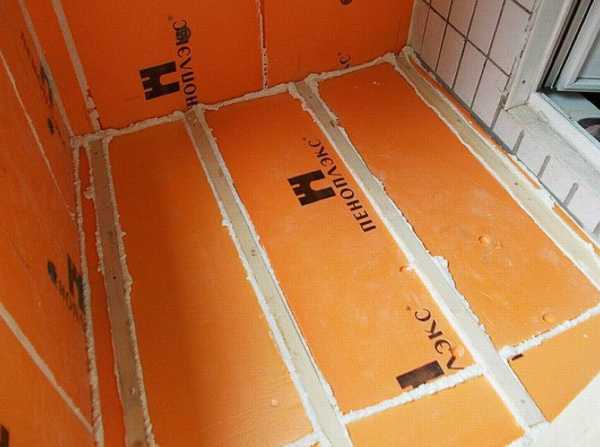

Видео — Утепление балкона пеноплексом

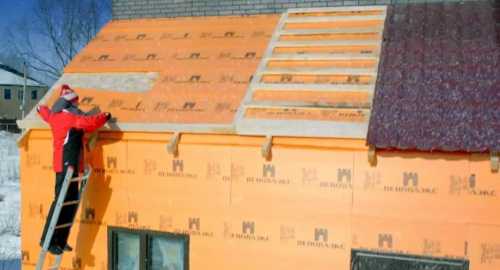

Способы утепления кровли

Общая теплоизоляция жилого дома обязательно включает утепление кровли. Сделать это можно двумя способами – поверх стропил и под стропилами. Первый способ применяется на этапе строительства крыши, когда стропильная система еще не имеет покрытия. Вторым способом можно утеплить кровлю в любое время, ведь вся работа выполняется с чердачного помещения.

Укладка пеноплекса поверх стропил

Для работы понадобится:

• паронепроницаемая мембрана;
• листы пеноплекса;
• брус для обрешетки;
• продольные рейки толщиной 40 мм;
• дрель;
• саморезы;
• строительный скотч;
• рулетка.

Укладка пеноплекса поверх стропил

На стропила крепится обрешетка из бруса. Шаг обрешетки зависит от вида кровельного покрытия и составляет от 30 до 60 см. Поверх каркаса из бруса настилают пароизоляционный материал, располагая его горизонтальными полосами от карниза до конька. Полосы пленки стелют внахлест, накрывая нижний ряд на 10-15 см. При этом материал должен слегка провисать между брусьями, натягивать его нельзя. Стыки закрепляют скотчем, чтобы влага не проникла внутрь стропильной системы.

Теперь в продольных рейках просверливают отверстия для крепежей на расстоянии 50 см и приступают к укладке утеплителя. Листы пеноплекса выкладывают поверх пленки, начиная от карниза. Каждый лист укрепляют продольной рейкой к стропилам, вкручивая саморезы. Плиты второго ряда обязательно смещают на 20-30 см относительно швов первого. Совмещать вертикальные швы нельзя, это нарушит герметичность теплоизоляции. Завершив укладку, все зазоры, швы, щели задувают пеной.

Чтобы уложить кровельное покрытие, необходимо выполнить монтаж обрешетки поверх теплоизоляционного слоя. Брус прибивают гвоздями к стропилам через продольные рейки и утеплитель, соблюдая нужное расстояние. Когда обрешетка смонтирована, можно настилать финишное покрытие.

Видео — Утепление кровли

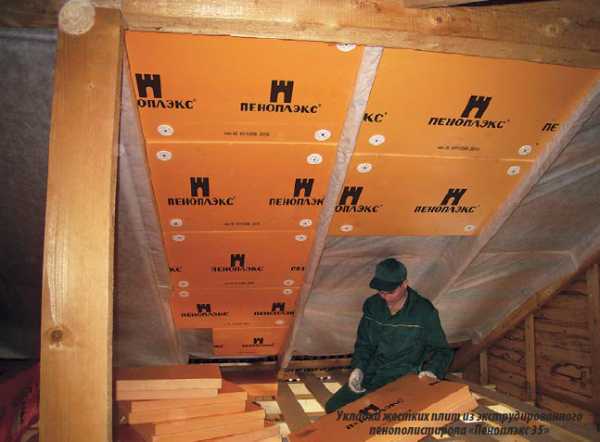

Укладка пеноплекса под стропила

Поскольку под кровельным покрытием уже находится пароизоляционная защита, крепить пленку изнутри к стропилам не нужно. Листы пеноплекса плотно вставляют между балками стропил, смещая швы по вертикали. Для утепления углов материал нарезают кусками нужной ширины и формы, чтобы сделать прилегание поверхностей максимально плотным. После завершения укладки следует задуть стыки и зазоры монтажной пеной.

Далее к выступающим балкам прибивают брус для контробрешетки с шагом 30 см. Все деревянные элементы обрабатывают антисептиком и просушивают, после чего закрывают утеплитель пароизоляционной мембраной, прикрепляя ее степлером к дереву. Мембрана не должна сильно натягиваться, рекомендуется оставлять провисание на 1-2 см между брусом. Заключительный этап – обшивка внутренней поверхности крыши пластиковыми панелями, гипсокартоном, фанерой или досками.

Теплоизоляция чердачных перекрытий

Теплоизоляция чердачных перекрытий

Укладка листов пеноплекса поверх чердачных перекрытий является очень эффективным способом теплоизоляции. На его выполнение потребуется совсем немного времени и физических усилий, ведь материалы здесь используются преимущественно легкие.

Шаг 1. Устройство пароизоляционного слоя

Чердачное пространство полностью освобождают и очищают от мусора. Между балками перекрытия раскладывают пароизоляционную пленку и фиксируют ее скобами степлера к дереву. Смежные куски пленки стелют внахлест минимум на 10 см и склеивают фольгированной лентой. Края мембраны по периметру чердака должны немного заходить на стены. Между балками материал нужно уложить свободно, чтобы после укладки плит он не натягивался и не рвался.

Шаг 2. Монтаж пеноплекса

Плиты утеплителя вставляют между перекрытиями, стараясь стыковать поверхности как можно плотнее. В углах пространство заполняют обрезками утеплителя, а потом задувают все пеной. Укладывают второй ряд плит, смещая швы на 20 см. Снова задувают пеной каждый шов.

Шаг 3. Обшивка утеплителя

Сверху теплоизоляционный слой закрывают листами водостойкой фанеры, плитами ДСП или досками, предварительно обработанными антисептической грунтовкой. Если чердачное помещение планируется сделать жилым, на пол можно уложить ламинат или другое декоративное покрытие. Если технология соблюдена, и все этапы выполнены на совесть, утеплитель прослужит долгие годы, сохраняя в помещении тепло и уют!

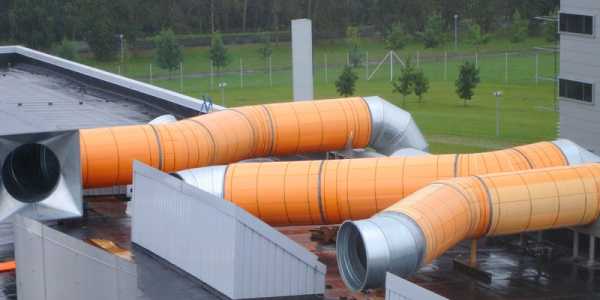

Применение пеноплекса

Применение пеноплекса

Применение пеноплекса

Видео — Утепление пеноплексом своими руками

tolkostroyka.ru

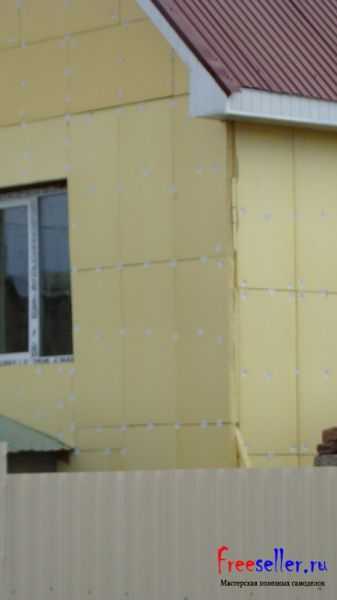

Утепление стен снаружи пеноплексом – инструкция, фото и Видео!

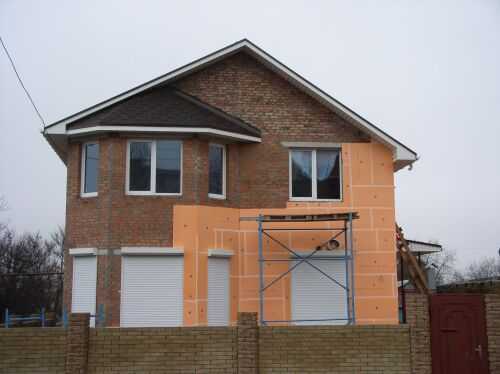

Утепление стен снаружи пеноплексом

Современная промышленность предлагает новый тип утеплительного материала – пеноплекс, имеющий специальную структуру и идеально подходящую, как для внутреннего, так и наружного утепления строений.

Эффективность использования пеноплекса повышается при соблюдении общих правил:

• толщина плит должна соответствовать климатической зоне проведения работ и иметь необходимый уровень теплопроводности;
• обеспечить необходимую плотность прилегания плит к стене и/или каркасу;
• использовать комплексную систему утепления всего строения от фундамента/цоколя до крыши.

Использование наружной системы утепления пеноплексом позволяет не только сохранить тепло или холод внутри помещения, а также обеспечить долгий срок службы несущих конструкций здания. При этом экспериментальным путем доказано, что нулевая точка температурного режима при наружном утеплении смещается у наружной линии наружных стен, что благоприятно влияет на целостность структуры строительного материала, из которого возведено строение.

График изменения температуры в зависимости от способа утепления

Рисунок 1. «График изменения темпер

fundamentt.com

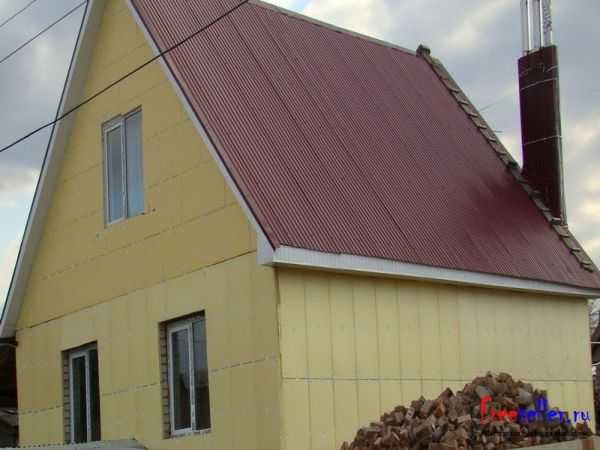

Технология утепления стен пеноплексом » Полезные самоделки

Плиты пеноплекс – новое поколение теплоизоляционных материалов с отличными характеристиками!
Они идеально подходят для решения задач по сбережению тепла.

Основные достоинства плит пеноплекса:

– Низкая теплопроводность,
– Минимальное водопоглощение,
– Высокая прочность,
– Экологически-чистый,
– Не подвержены гниению

Работать с пеноплексом можно при любых погодных условиях без каких-либо средств защиты от атмосферных осадков.

Плиты легко обрабатываются (хорошо режутся с использованием обычного ножа) и чрезвычайно просты в монтаже.



Технология утепления стен с помощью плит пеноплекса



Подготовительный этап:

1) Перед монтажом плит пеноплекса необходимо провести очистку основания от пыли, масляных и мастичных загрязнений, остатков старого раствора, отслаивающихся частей поверхностей. Необходимо удалить только те слои, которые не способные нести нагрузку.

– При этом старые лакокрасочные покрытия должны быть удалены до плотного основания механически или при помощи специальных материалов.
– При наличии грибковых и плесневых поражений, удалить их используя специальные составы.
– При наличии растительных поражений и водорослей, удалить их . Места, пораженные растительным налетом, грибками, мхами или водорослями обработать высокоэффективными санирующими средствами с фунгицидными и бактерицидными свойствами для очистки и первичной профилактической обработки.
– При наличии солевых отложений на фасаде – удалить их механическим способом.

2) Обследовать фасад с помощью отвеса и правила 2,5 – 3 м на предмет неровностей. В случае наличия неровностей более 2-х см на поверхности фасада площадью 3 м2, то необходимо провести оштукатуривание поверхности цементно-песчанным раствором.

3) Все металлические конструкции, соприкасающиеся и подлежащие закрытию плитами из пеноплекса необходимо защитить от развития коррозии специальными антикоррозионными лакокрасочными материалами, например Сурик и т.п.

4) Все мелящиеся и сильно впитывающие основания, например, неоштукатуренные стены из газобетонных или силикатных блоков, необходимо предварительно обработать грунтовочными закрепляющими составами. Вид грунтовочного состава подбирается поставщиком системы теплоизоляции согласно впитывающей способности основания.

5) Монолитные железобетонные основания, отлитые в опалубочных конструкциях, необходимо очистить от остатков смазки и огрунтовать грунтовкой с содержанием кварцевого песка для увеличения адгезии к ним минеральных клеевых составов.

6) До монтажа плит пеноплекса необходимо подготовить кронштейны и места крепления монтируемых или в дальнейшем навешиваемых конструкций: кондиционеров, сливных и водоотводных конструкций, решеток для защиты оконных проемов, осветительных коробок, табличек,
номеров домов, спутниковых антенн и т.д.

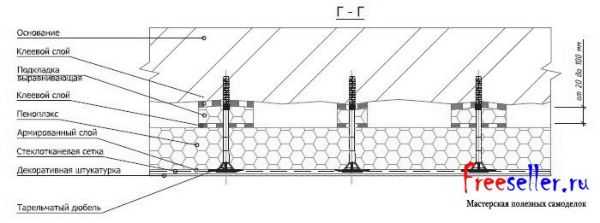

Методы выравнивания неровностей фасадов



При монтаже системы теплоизоляции на стандартных (неровных) поверхностях фасада необходимо провести предварительные провесы и разметку поверхности, на основании чего составить карту неровностей и разработать технологические карты по устранению существующих погрешностей.

Существуют следующие методы выравнивания поверхностей основания:
– Выравнивание при помощи соответствующих штукатурных растворов;
– Выравнивание при помощи варьирования толщины плиты в зависимости от расчетной толщины;
– Выравнивание при помощи выравнивающих подкладок.



1) Оштукатуривание фасада – самый надежный способ, который не влияет на долговечность и качество плит пеноплекса.
При использовании данного метода необходимо учитывать, что дальнейший монтаж теплоизоляционных плит на оштукатуренных поверхностях, возможно, производить не ранее чем через 28 суток.
При этом нужно учитывать, что штукатурный раствор подбирается в каждом конкретном случае индивидуально в зависимости от типа основания.

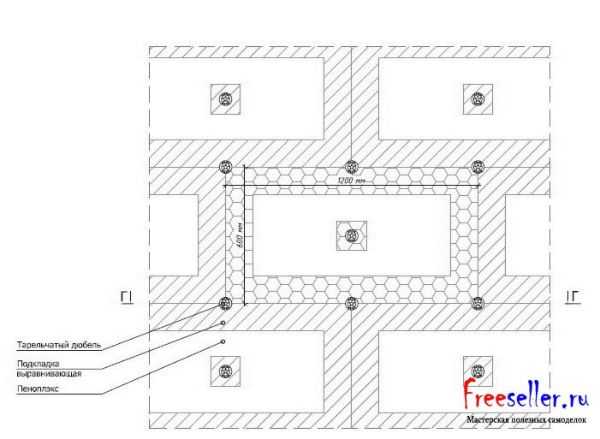

2) Исправление неровностей фасада с помощью увеличения или уменьшения толщины плиты пеноплекса – возможно только после проведения дополнительных теплотехнических расчетов с учетом вывода зоны конденсации из ограждающей конструкции.

При этом на стадии расчетов необходимо составить точную карту неровностей и заказывать теплоизоляционные плиты с учетом имеющихся
погрешностей. Данный метод относится к категории высоконадежных. При правильном применении такой метод не влияет на качество и долговечность всей фасадной конструкции, но является трудоемким в стадии проектирования и монтажа плит пеноплекса.



3) Выравнивание основания при помощи выравнивающих подкладок относится к технологически сложным процессам, которые рассчитаны на грамотных, подготовленных и имеющих определенную практику монтажников. При использовании данного метода неподготовленными специалистами возможно получение некачественного результата, который может серьезно повлиять на эксплуатационные характеристики всей системы в целом.

Поэтому в данной статье мы я не буду описывать последние два метода, ввиду своебразной сложности с производством работ.

Необходимые инструменты для монтажа плит пеноплекса:

1) Рулетка – для измерения длины, ширины, величины и т.д.;
2) Угольник стальной – для проверки поверхности, разметки углов;
3) Уровень от 2-х метров – для проверки поверхности, создания горизонтальных и вертикальных поверхностей;
4) Отвес – для проверки отклонений по вертикали;
5) Пленка полиэтиленовая – для защиты оконных и дверных проемов от брызг;
6) Лента малярная бумажная – для приклеивания защитной пленки при защите проемов, разметка поверхности;
7) Многоцелевая щетка из стальной проволоки – для подготовки поверхности;
8) Молоток-кирка – для подготовки поверхности, монтажа дюбелей;
9) Дрель с насадкой миксером или строительный миксер – для приготовление клея и раствора для армирующего слоя;
10) Ножницы по металлу Обрезка цокольного профиля;
11) Кисть-макловица – для смачивания, грунтования поверхности, обеспыливания плит утеплителя;
12) Нож с длиной лезвия 25 см – для резки плит теплоизоляции;
13) Ножовка универсальная с мелким зубом – для резки плит теплоизоляции;
14) Штукатурный шпатель из нержавеющей стали – для нанесения клея и армирующего состава;
15) Зубчатый шпатель из нержавеющей стали с размером зуба 8 или 10 мм – для нанесение армирующего слоя на теплоизоляционные плиты;
16) Терка нержавеющая – для нанесения клеящего и армирующего составов;
17) Перфоратор – для выполнения отверстий при монтаже дюбелей;
18) Сверло-бур (длина в зависимости от толщины системы теплоизоляции) диаметром 6-10 мм – для выполнение отверстий при монтаже дюбелей;
19) Дрель или шуруповерт – для закручивания сердечников дюбелей;
20) Насадки на шуруповерт, в зависимости от типа используемых дюбелей – для закручивания сердечников дюбелей;
21) Брусок шлифовальный – для шлифовки стыков плит утеплителя;
22) Ножницы ручные – для резки штукатурной армирующей сетки;
23) Правило алюминиевое – для выравнивания армирующего слоя;
24) Кельма для внешних углов из нержавеющей стали – для выравнивания армирующего слоя на внешних углах;
25) Кельма для внутренних углов из нержавеющей стали – для выравнивания армирующего слоя на внутренних углах;
26) Широкий фасадный шпатель из нержавеющей стали – для выравнивания армирующего слоя;
27) Кисти, валик – для нанесения грунтовочного и окрасочного слоев;
28) Пластиковая терка толщиной не менее 3-х мм – для выравнивания и структурирования декоративного слоя.

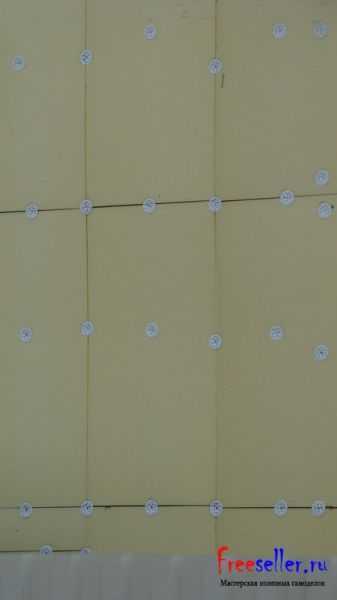

Монтаж плит пеноплекса на стены фасада

Этап 1. Монтаж цокольного профиля.

Перед началом монтажа плит теплоизоляции устанавливаются специальные цокольные профили.

Профиль предназначен для опирания плит теплоизоляции, а также их ровного приклеивания. Также цокольный профиль служит для защиты нижней кромки плиты пеноплекса от внешних воздействия (например: влаги, грызунов, механических повреждений, открытого огня).

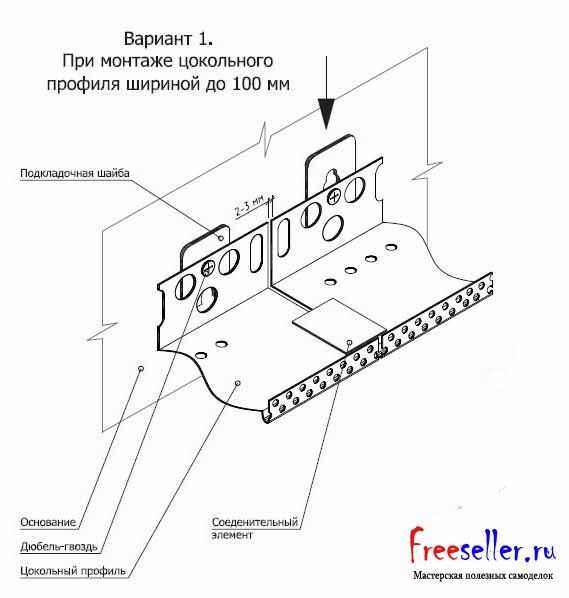

Рис.1., рис.2. Схема монтажа цокольного профиля.

Необходимый инструмент для монтажа цокольного профиля: дрель-перфоратор, бур, молоток, уровень, ножницы по металлу, угольник.

При монтаже цокольного профиля необходимо учитывать следующие моменты:

1) Крепление цокольного профиля осуществляется с шагом около 30 см с использованием специальных дюбелей или дюбель гвоздей.
Минимальная длина распорной части дюбеля, входящая в стену, в случае, когда основание состоит из тяжелого бетона или полнотелого кирпича составляет не менее 40 мм.
– В основаниях из щелевого кирпича глубина закрепления должна быть не мене 60 мм.
– В основаниях из пено- или газосиликатных блоков требуется производить крепление с глубиной заделки более 100 мм.

2) При выборе цокольного профиля необходимо учитывать толщину плит теплоизоляции, которые будут монтироваться на данном участке фасада. Запрещается монтаж теплоизоляционных плит на цокольный профиль, ширина которого не соответствует толщине применяемых плит.

3) Нельзя допускать деформацию цокольного профиля при его установке.

4) В местах крепления цокольного профиля необходимо обеспечить его плотное прилегание к основанию. Для этого используются специальные подкладочные шайбы.

5) Торцы кромок цокольного профиля стыкуются между собой при помощи специальных соединительных элементов, при этом выдерживается необходимый зазор между соседними профилями 2-3 мм.
При этом при монтаже цокольного профиля без использования соединительных элементов между соседними профилями необходимо оставлять технологический зазор 2-3 мм для компенсации температурных деформаций.

6) Рекомендуется использование специальных цокольных профилей с капельником, который служит для отвода воды от цокольной части здания и предотвращения намокания конструкций фасада.

7) Запрещается монтаж цокольного профиля внахлест.

8) При монтаже системы теплоизоляции с толщиной плиты более 80 мм рекомендуется на момент приклеивания первых рядов плит устраивать дополнительные монтажные опоры под цокольный профиль на время высыхания клеевого состава.

9) Для устройства цокольного профиля на углах здания, возможно использование нескольких
вариантов:

– Для опирания плит на внутренних и внешних углах утепляемого здания рекомендуется использовать специальный угловой цокольный профиль.
– Допускается использование стандартного цокольного профиля с технологическим вырезом под углом 90°. При этом срезанные кромки после сгибания цокольного профиля соединяются с помощью специального соединительного элемента.
– Для обработки внешних и внутренних углов здания допускается использовать стандартные цокольные профили, на краях которых, для последующей стыковки, делаются косые срезы под углом 45°. В дальнейшем технологические срезы соединяются специальными соединительными элементами.

10) После установки первого ряда плит теплоизоляции зазор, возникший между строительным основанием и цокольным профилем, необходимо заполнить пенополиуретановой монтажной пеной.

Этап 2: Раскрой теплоизоляционных плит.

1) Раскрой теплоизоляционных плит производится при помощи стальной линейки, угольника, ножа с широким лезвием и пилы с мелким зубом. При этом раскрой больших участков теплоизоляционных плит необходимо при помощи пилы, а выбирать отдельные фрагменты, например на смонтированных плитах удобнее при помощи ножом с длинным лезвием.

2) Для обеспечения качественного и геометрически верного монтажа необходимо перед нанесением клея на теплоизоляционные плиты провести их примерку к каждому конкретному месту.

3) Раскрой теплоизоляционных плит и установку их на плоскости необходимо вести с учетом узлов оконных и дверных проемов, с учетом примыканий к балконам, кровлям, неутепляемым конструкциям, с обязательной перевязкой плит на плоскости и формируемых углах.

4) ВНИМАНИЕ! Устройство теплоизоляции в вершинах углов оконных и дверных проемов должно производиться из цельных плит с вырезанными по месту фрагментами. Раскрой теплоизоляционных плит необходимо проводить с технологическим вырезом, который должен перекрывать линию угла проема не менее чем на 200 мм. Не допускается размещение стыков теплоизоляционных плит на одной линии с линиями углов проемов.
Технологический вырез необходимо выполнять только по линии среза, не затрагивая оставшуюся цельную часть плиты (см. в этапе “Устройство примыканий по периметру оконных и дверных проемов”).

5) При раскрое теплоизоляционных плит устанавливаемых на плоскости необходимо вести смещение вертикальных швов (по типу кирпичной кладки) не менее 200 мм. Недопустимо расположение вертикальных стыков плит на одной линии.

6) При раскрое теплоизоляционных плит необходимо следить за тем, чтобы ширина обрезков плит устанавливаемых на углах здания, в местах примыкания к цокольному профилю, оконным и дверным проемам составляла не менее 200 мм.

7) Раскрой теплоизоляционных плит устанавливаемых на углах здания необходимо вести с учетом установки их с зубчатым зацеплением.

8) При наличии на здании тупых внутренних или внешних углов раскрой теплоизоляционных плит необходимо вести таким образом, чтобы максимально выполнялось зубчатое зацепление плит.

Этап 3 Приготовление клеевого состава.

Приклеивание и армирование теплоизоляционных плит осуществляется одним клеевым составом «Теплоклей». Вид клеевого состава выбирается поставщиком плит пеноплекса.
Состав клеевого материала обеспечивает хорошую и долговечную адгезию плит с минеральным основанием и надежное армирование поверхностей утеплителя.
Как правило для приготовления клея из сухого минерального клеевого состава «Теплоклей» на мешок 25 кг смеси необходимо 6 л воды.

Приготовление состава.

– В отмеренное количество чистой холодной воды засыпают сухую клеевую смесь. Состав перемешивают в течение 5 минут низкооборотной дрелью-миксером до получения однородной массы без комков. Далее для созревания раствора его выдерживают в течение 10 минут и перемешивают заново в течение 5 минут.
– Время рабочей фазы (“жизни”) раствора, зависит от погодных условий и составляет от 2-х до 4-х часов. В холодную погоду и при большой влажности следует учитывать, что время высыхания клеевого состава увеличивается.

– ВНИМАНИЕ! Использование клеевых составов при температуре окружающего воздуха и основания ниже +5 градусов С запрещено.
– ВНИМАНИЕ! Не допускается снова добавлять воду в затворенный и выдержанный клеевой состав.
– ВНИМАНИЕ! Минеральный клеевой состав содержит цемент. При работе необходимо обеспечить защиту кожи и глаза от попадания на них клеевого состава.

Этап 4: Нанесение клеевого состава на плиты.

1) Для нанесения клея на поверхность плиты удобно использовать стопку теплоизоляционных плит в качестве стола.

2) При работе рекомендуется использовать перчатки для защиты рук.

3) Перед нанесением клеевого состава на плиты из экструдированного пенополистирола необходимо их ошлифовать при помощи грубой наждачной бумаги или шлифовальной машины. Плиты, поставляемые с заводской фрезеровкой ошкуривать не надо.

4) Нанесение клеевого слоя на плиту. При обычных (неровных) основаниях клей наносится по всему периметру плиты полосой около 8-10 см, и по середине в зависимости от типоразмера плиты 1-3-мя лужицами размерами 10 см2.
Высота клеевого состава выбирается в зависимости от неровностей поверхности и составляет 1,5-2,5 см. Количество наносимого клея варьируется в зависимости от неровностей подложки так, чтобы не менее 40% поверхности плиты была покрыта клеем.

5) При нанесении клеевого слоя на плиты теплоизоляции, которые будут устанавливаться науглах здания, необходимо обращать внимание на то, что к ним будет стыковаться соседние плиты, и в этих местах нужно оставить часть плиты без клеевого слоя.

6) При нанесении клеевого состава на теплоизоляционные плиты, которые будут устанавливаться в районах угловых зон, на углах оконных и дверных проемов необходимо учитывать, чтобы место нанесение клея совпадало с местом установки дюбелей.

7) В случае утепления идеально ровных поверхностей нанесение клея производится по всей плоскости плиты с помощью зубчатого шпателя с размером зуба 10 мм.

8) ВНИМАНИЕ! При монтаже плит теплоизоляции обращайте внимание на правильные геометрические размеры плит, изгибы, деформацию и повреждения.





Рис.3. рис.4., рис.5 Схема нанесения клея на плиты пеноплекс.

До монтажа плит все выявленные изъяны должны быть устранены.

Этап 5. Приклеивание теплоизоляционных плит.

1) Первый ряд теплоизоляционных плит устанавливается на цокольный профиль.

2)При монтаже первого ряда плит на цокольном профиле обратите внимание на то, чтобы плиты плотно прилегали к ограничивающей кромке профиля, не выступая за нее.

Недостаточное прилегание плит к ограничивающей кромке профиля говорит о малом количестве клея на плите.

3) Выравнивание плиты производят ее перемещением в вертикальном и горизонтальном направлении с небольшим нажимом в сторону основания.

4)После выравнивания плиты для обеспечения высокого качества приклеивания производят пристукивание плиты при помощи полиуретановой терки.

5) Необходимо обращать внимание на точное, равноплоскостное прилегание плит. Контроль осуществляется при помощи реечного уровня длиной не менее 2 м.

6) После приклеивания каждой плиты с поверхности фасада и торцов каждой теплоизоляционной плиты снимаются выступающие избытки клеевого раствора.

7) ВНИМАНИЕ! При монтаже теплоизоляционных плит необходимо строго следить за тем, чтобы клей не попадал в швы между плитами. Недопустимо оставлять клей на торцах теплоизоляционных плит, это ведет к образованию мостиков холода, теплопотерям и последующим дефектам на декоративно-защитном слое плит пеноплекса.

8) Щели, образующиеся при монтаже плит теплоизоляции (более 2-х мм), следует заполнять клиньями, вырезанными из фрагментов плит. Недопустимо заполнять щели между плитами теплоизоляции клеевым раствором, монтажной пеной, герметиком и т.д. – это приведет в дальнейшем к образованию в этих местах трещин, намоканиям, загрязнениям и растрескиваниям декоративно-защитного слоя.

9) Приклеивание плит теплоизоляции необходимо вести рядами снизу вверх с перевязкой вертикальных стыков плит в каждом ряду (по типу кирпичной кладки). Недопустимо совмещение вертикальных стыков плит на одной линии.

11) Для достижения правильной геометрии углов сначала плиты приклеиваются с соответствующим выступом, большим ширины плиты. Затем к выступающей плите пристыковывается другая теплоизоляционная плита. После монтажа всего угла выступающие части плит аккуратно отрезаются по монтажной линейке.

12) На непрерывных трещинах или швах (панельное здание) не должны располагаться стыки теплоизоляционных плит. Плиты должны в этих случаях перекрывать швы или трещины минимум на 200 мм. При этом при выборе необходимой толщины системы теплоизоляции на фасадах с трещинами необходимо выбирать минимальную толщину теплоизоляционной плиты не менее 60 мм.

14) Толщина утеплителя на откосах рассчитывается проектной организацией и должна составлять не менее 50 мм.

15) При монтаже плит из экструдированного пенополистирола ПЕНОПЛЭКС все возникающие неровности, ошлифовываются грубой наждачной бумагой или с использованием шлифовальной машины. Пыль, которая образуется после шлифовки необходимо удалить полностью.

16) При монтаже системы из плит из экструдированного пенополистирола ПЕНОПЛЭКС перед нанесением армирующего слоя необходимо провести полное шлифование поверхности с помощью грубой наждачной бумаги или шлифовальной машины.

17) Если в ходе строительных работ плиты теплоизоляции вынуждены находиться на фасаде длительное время без отделки армирующим и декоративным слоями, то минераловатные и пенопенополистирольные плиты необходимо защитить от воздействия влажности и намокания, а пенопенополистирольные плиты защитить от воздействия ультрафиолетового излучения (при длительном хранении плиты могут пожелтеть и начать отмеливаться). Если же отмеливания не удалось избежать, то такие поверхности перед отделкой необходимо очистить при помощи щетки.

18) Все элементы, которые не демонтируются с фасада, а при монтаже теплоизоляционных плит окажутся под ними (например, электрическая проводка), маркируются на смонтированных плитах во избежание повреждений при дальнейшем дюбельном креплении.

Этап 6: Устройство примыканий по периметру оконных и дверных проемов.

Устройство теплоизоляции в вершинах углов оконных и дверных проемов должно производиться из цельных плит с вырезанными по месту фрагментами.
Технологический вырез в плите теплоизоляции должен перекрывать линию угла проема не менее чем на 200 мм. Не допускается размещение стыков теплоизоляционных плит на одной линии с линиями углов проемов. Технологический вырез необходимо выполнять только по линии среза, не затрагивая оставшуюся цельную часть плиты.

При этом обращаем внимание на следующие моменты:

1) Напуск теплоизоляционных плит на коробку оконных или дверных блоков должен составлять не менее 20 мм.

2) Если оконные и дверные проемы утоплены по отношению к плоскости фасада, на откосы так же монтируется теплоизоляционный материал. Для этого на плоскости фасада теплоизоляционные плиты устанавливаются с необходимым напуском внутрь проемов, а на откосы крепятся подготовленные по размеру плиты. Ширина и длина плит подбирается в зависимости от размера проема и неровностей откосов. Толщина утеплителя на откосах выбирается по расчетам проектной организацией. Плиты монтируются так, чтобы остающаяся, постоянно видимая ширина рамы была равной по всему периметру окна.

3) Предварительно на оконную или дверную коробку, по его периметру, наклеивается специальный профиль примыкания таким образом, чтобы оставался равномерным размер от установленного профиля примыкания до оконного просвета, и соблюдалась необходимая толщина перекрытия блока плитой теплоизоляции. Затем выполняется монтаж плит вплотную к внутренней стороне профиля.

4) Профили устанавливаются на боковые и верхнюю часть коробки оконного или дверного проема. На нижнюю часть профиль не устанавливается, так как там будет монтироваться отлив. В углах проемов профили примыкания стыкуются под углом 45 градусов.

5) При монтаже профиля необходимо учитывать, что в процессе армирования и нанесения декоративных отделочных слоев в прорезь профиля будет устанавливать армирующая сетка в клеевом слое и в дальнейшем декоративная штукатурка.

6)Внешний пластиковый элемент профиля с липким слоем служит для приклеивания защитной ткани, которая на момент производства работ будет защищать проем от брызг.

После монтажа системы теплоизоляции и окраски фасада защитная пластиковая деталь удаляется по всему проему вместе с защитной тканью.



Рис.6, рис.7. Схема примыканий по периметру оконных и дверных блоков.

10) Профиль примыкания следует устанавливать аккуратно на точно выбранное место. Отрыв профиля после установки с последующим изменением его местоположения может привести к разрушению липкого слоя и приведет его в непригодное состояние.

11) Допускается альтернативное устройство примыкания системы теплоизоляции к оконным или дверным проемам при помощи саморасширяющейся уплотнительной ленты. Установку уплотнительной ленты необходимо вести соблюдая технологию (см. раздел “Примыкания к строительным конструкциям”). При этом, после устройства армирующего слоя, вдоль всех сопряжений, при помощи ножа вырезают наклонные прорези под углом 45° шириной примерно 3 мм и заполняют их полиуретановым герметиком. Герметики в швах разглаживают смоченным в воде шпателем.

Этап 7 : Закрепление теплоизоляционных плит дюбелями.

Дополнительное дюбельное крепление плит теплоизоляции производится для обеспечения необходимой прочности плит пеноплекса к действию отрывной нагрузки в соответствии с действующими нормативными требованиями.

Для обеспечения хорошей теплоизолирующей способности применяются тарельчатые дюбели из синтетических материалов с низкой теплопроводностью, которые предотвращают образование мостиков холода. В качестве распорного элемента тарельчатых дюбелей используются забивные или заворачивающиеся распорные элементы из оцинкованной или нержавеющей стали с термоизолирующей пластиковой головкой, которая минимизирует теплопотери.

Необходимо учитывать, что при различных габаритных размерах используемых плит теплоизоляции, а так же при подрезках и крое плит изменяется расход дюбелей на метр квадратный. Точный расход можно определить только после приклеивания плит и определения мест расположения дюбелей.

Закрепление теплоизоляционных плит дюбелями производится только после высыхания клеевого состава, но не менее чем через 72 часа после приклеивания теплоизоляционных плит.

Минимальная длина распорной части дюбеля, входящая в стену, в случае, когда основание состоит из тяжелого бетона, составляет 45 мм. Глубина закрепления дюбеля в кладке из полнотелого кирпича составляет 60-70мм, из пустотелого кирпича – 80-90 мм. В основаниях из пено- или газосиликатных блоков.

Крепление дюбелей на обычной плоскости фасада, как правило, осуществляется на углах плит и в их центре (около 6 штук на 1 кв.м.). Более точное количество дюбелей и их расположение определяется поставщиком U.P.S. и отражено в Альбоме технических
решений.

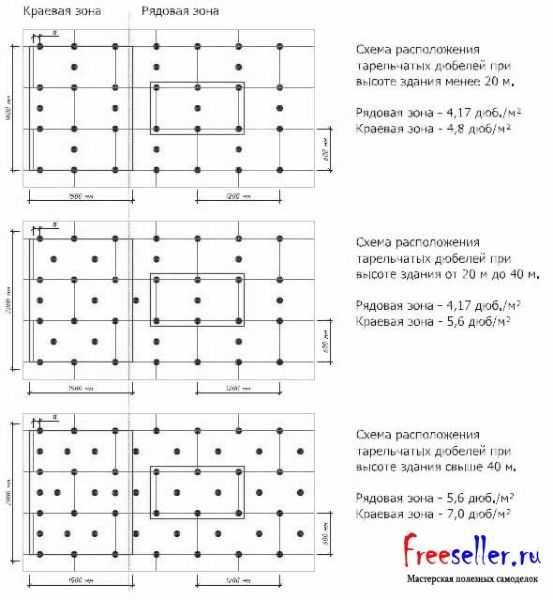

Рис.8, Рис.9., рис.10., рис.11. Схемы крепления плит дюпелями.

В районе оконных и дверных проемов, цокольных реек и в угловых зонах, крепление производится на горизонтальных и вертикальных (сверху) стыках плит, на расстоянии около 200 мм от края проема или угла.

На углах здания, в зоне повышенных ветровых нагрузок, производится дополнительное дюбельное крепление. Расположение дюбелей в краевых зонах зависит от высоты здания и существующих ветровых нагрузок, размеров плиты теплоизоляции и допустимой нагрузки на дюбель. Ширина краевой зоны при высоте здания до 8 м – выбирается размером 1,0 м; при высоте здания от 8 до 12 м – 1,5 м; при высоте здания более 12 м – 2,0 м.





Рис.11., рис. 12 ,рис.13 Схемы монтажа плит пеноплекс на различных поверхностях.

Отверстие под дюбель сверлится на 10-15 мм глубже забиваемой части самого дюбеля.

При помощи молотка установите пластиковый дюбель в отверстие, утопив шляпку вровень с поверхностью плиты теплоизоляции.

Забивающийся сердечник забейте в отверстие дюбеля при помощи молотка. При забивании сердечника нельзя повреждать его пластиковую головку. При
повреждении пластиковой головки сердечника его необходимо забить до конца, а отверстие в дюбеле залить полиуретановым герметиком для фасадных работ.

Заворачивающийся сердечник заверните в отверстие дюбеля при помощи низкооборотной дрели-шуруповерта и соответствующих насадок.

И самое главное правильность и прочность крепления тарельчатых дюбелей подлежит обязательной
проверке!



Примеры неправильного утепления плитами пеноплекс





На фотографиях отчетливо видно, что процесс утепления фасада производился с полным нарушением технологического процесса.А именно, отчетливо видно:

1) Плиты пеноплекса крепились только с помощью дюбелей, при этом приклеивание на клей, видимо из соображений экономии упусти лось.

2) при монтаже плит пеноплекса допущена грубейшая ошибка – вертикальные и горизонтальные швы совмещены. (Принцип кирпичной кладки упущен).

3) основание не было подготовлено должным образом, монтаж производился непосредственно на голые кирпичные стены, о чем свидетельствует видимый перепад между стыками плит.

4) Щели, образовавшиеся, между плитами не заделаны должным образом.

Александр Борисов, г. Самара

www.freeseller.ru

на балконе и лоджии своими руками, технология, видео

Содержание статьи

Следует согласиться с тем, что городская одно или двухкомнатная квартира, не самое просторное помещение. Как сделать его больше? Можно существенно увеличить жилую площадь квартиры за счет балкона или лоджии. Для этого понадобится остеклить его и провести дополнительные работы по утеплению стен и пола. Большинство квалифицированных строительных компаний в качестве теплоизоляционного материала стали использовать пеноплекс. В чем его преимущества? Как выполнить утепление пола пеноплексом, если дело касается балкона или лоджии?

Преимущества и технические характеристики пеноплекса

В свое время работы по утеплению проводились исключительно с помощью пенопласта и минеральной изоляции, но у этих материалов существуют определенные недостатки, которые ограничивали или делали полностью невозможным их применение. В результате разработок был изобретен новый материал – пеноплекс. Это обычный полистирол, который обрабатывают методом экструзии. В результате удается существенно увеличить эксплуатационные характеристики, которые имеет этот материал. А именно:

1. Показатели относительно звукоизоляционных и теплоизоляционных свойств.
2. Устойчивость к деформации. В отличие от обычных лисов пенопласта его можно использовать для утепления пола.
3. Высокая сопротивляемость влаге. Материал не подвержен гниению и не теряет свои эксплуатационные характеристики, если его используют для помещений с повышенной сыростью.
4. Пожаробезопасен.
5. Широкий диапазон рабочей температуры от -50 до +75 градусов.

Одним из основных преимуществ пеноплекса, которое особенно ценится строительными бригадами, является возможность его монтажа практически на любую поверхность, подойдут: деревянные, бетонные и даже покрытые металлом полы.

Внимание! Для обеспечения лучшей сцепки листов друг с другом, с торца каждого листа расположены специальные замки. При монтаже они позволяют сделать соединение без зазоров и, таким образом, улучшить теплоизоляцию помещения.

Более подробную информацию про то, как объединить лоджию с комнатой и таким образом увеличить полезную площадь квартиры, вы найдете на нашем сайте. В статье также рассмотрено много различных вариантов дизайна совмещенного помещения.

А если вы хотите сравнить характеристики пеноплекса и пенопласта, то про пенопласт мы рассказали тут http://balkonsami.ru/uteplenie/materialyi/penoplast-kak-uteplitel-balkona-i-lodzhii-svoystva-i-harakteristiki.html

Подготовительные работы

Пеноплекс является идеальным вариантом, если необходимо утеплить полы лоджии или балкона. В зависимости от того каким способом будут выполняться монтажные работы существуют свои особенности связанные с подготовкой, но существуют общие меры, которые необходимо провести в любом случае:

Плиты пеноплекса в упаковке

1. По уровню прокладываемого пеноплекса необходимо наклеить эластичную специальную полосу. Она предназначена для предотвращения конденсата в местах примыкания материала к стене. К тому же опыт показывает, что с ее помощью можно существенно увеличить теплоизоляцию помещения.
2. Основание необходимо подравнять, заделать явные трещины и деформации. Это следует сделать даже в том случае, если планируется осуществлять утепление с помощью деревянных лаг.
3. Если балкон планируют сделать частью комнаты, вероятно, работы по утеплению будет необходимо провести и в примыкающем помещении. В таком случае понадобится позаботиться о теплоизоляции всех систем трубопровода, включая отопление и газ на уровне пола.

Это общие рекомендации. Есть также обязательные специфические требования связанные непосредственно с выбранным типом монтажа.

Утепление пола пеноплексом под стяжку

Этот метод отличается качественным и основательным конечным результатом работ. Принцип его выполнения чем – то напоминает слоеный пирог, в котором нижняя и верхняя часть выполняется из цементной смеси, а в качестве «начинки» используется утеплитель. Если выбирается этот способ, работы проводятся следующим образом:

1. Выравнивается поверхность. Основание балкона или лоджии это бетонная плита и в принципе она уже изначально имеет ровную плоскость. Но со временем появляются трещины, частично материал выкрашивается. Все недостатки необходимо устранить. Максимальное отклонение от плоскости должно составлять не более 1-2 мм, на кв. м.
2. Выполняем утепление пола пеноплексом. Укладываем материал таким образом, чтобы замки приходились ближе к центру пола. Причем каждый следующий стык должен быть выполнен со смещением (в шахматном порядке). Некоторые для лучшей фиксации используют специальные клея. Но в случае с полом это является не требованием, а скорее рекомендацией, которая существенно не влияет на конечный результат проведения работ.
3. Прокладываем слой гидроизоляции. Для этих целей может подойти плотная полиэтиленовая пленка. Ее укладку выполняем таким образом, чтобы края, ложащиеся на стену, имели запас, по крайней мере, 10 см.
4. Выставляем маяки и заливаем цементную стяжку толщиной 6-8 см.
5. Укладываем напольное покрытие.

   Схема утепления пола с помощью пеноплекса под стяжку

Совет: Края полиэтиленовой пленки которые будут выступать, после того как высохнет стяжка можно будет легко обрезать обычным малярным ножом.

Монтаж пеноплекса с помощью лаг

Если существует необходимость соединить кухню и балкон, а в квартире постелены деревянные полы, тогда использование первого варианта не практично. В такой ситуации лучше изготовить деревянные лаги, или воспользоваться уже готовыми, по которым и были настелены доски в помещении. Этот же вариант подойдет в случае сильных перепадов поверхности пола, или в условиях низких потолков. Утепление с помощью лаг происходит следующим образом:

1. Подготовительные работы. С помощью шнурки и водяного уровня отбивается ноль по всему периметру помещения.
2. К полу прибивается брус в строго горизонтальном положении. Чтобы выполнить эту операцию достаточно воспользоваться рулеткой и уже отбитым и обозначенным нолем.
3. Выставляются лаги. Расчет шага выполняется таким образом, чтобы в полученную ячейку поместился лист пеноплекса.
4. Для лучшей изоляции швы между брусом и утеплителем заполняют монтажной пеной.

Укладываем пеноплекс на пол балкона между лагами

Утепление деревянного пола с помощью лаг позволяет существенно сэкономить место и не требуют проведения влажных работ с цементными смесями.

Крепление пеноплекса может производиться как с помощью специальных дюбелей, так и с помощью клея. Как выбрать клей для пеноплекса читайте в нашей отдельной статье. Вы узнаете о его разновидностях и способах нанесения.

Как поднять пол на балконе с помощью лаг, а также о других способах, мы рассказали здесь.

Узнайте о технологии монтажа потолка из гипсокартона по этому адресу http://balkonsami.ru/otdelka/vnutrennyaya/potolka/kak-sdelat-iz-gipsokartona-svoimi-rukami.html

Утепление полов под систему «Теплый пол»

Монтаж в этом случае происходит практически таким же способом, как и под стяжку. Основные этапы укладки следующие:

1. Выравнивается основание. В этом случае лучше всего сделать маячную стяжку.
2. Укладывается материал. Нет необходимости выполнять укладку на пол пеноплекса с толщиной листа 10 см, можно взять меньше. В этом случае утеплитель играет роль отражающего материала.
3. Укладываем гидроизоляцию, на нее устанавливаем выбранную систему полов. Обычно по такому принципу, в стяжку, происходит монтаж кабельных теплых полов или водяных.
4. Делаем финальную стяжку.
5. Сверху стелим половое покрытие.

Пеноплекс может служить основанием практически для любой конфигурации «теплых полов». После их укладки будет необходимо сделать стяжку специальным раствором для теплого пола. Обычная цементная смесь со временем растрескается, поэтому использовать ее не рекомендуется.

Особенности при утеплении пола на первом этаже

Утепление пеноплексом имеет свои недостатки. В основном это ограничения связанные с тем, что уменьшается высота потолков в помещении. Частично эту проблему можно решить при использовании монтажа с помощью лаг, но этот метод не всегда практичен. Чтобы сэкономить расстояние можно выполнить утепление пола со стороны подвального помещения. Делается это следующим образом:

1. На лист наносят специальный клей и с его помощью фиксируют пеноплекс на плите.
2. Для лучшего сцепления используют специальные монтажные дюбеля, выполнены в форме грибков.
3. Сверху укладывают пропиленовую армированную сетку и натягивают слой клеевого состава.

Такой способ пользуется огромной популярностью, так как позволяет утеплить полы даже в помещениях с небольшой высотой потолков.

Заключение

Пеноплекс практически идеальный вариант для внутренних и наружных работ связанных с утеплением пола и стен. Его можно использовать для любых видов «теплых полов» и для помещений с повышенной влажностью. К тому же при всех своих положительных характеристиках он еще и достаточно легко обрезается до нужных размеров. Все это делает возможным самостоятельное утепление полов на балконе, лоджии, и также всей квартиры.

Утепление пола на лоджии пеноплексом видео

В этом разделе мы подготовили для вас видеосюжет, который является дополнением к статье. В нем вы увидите как можно утеплить пол пеноплексом для последующей укладки на него стяжки.

Понравилась статья?
Сохраните ее!

balkonsami.ru
