Технология для зонирования Кнауф и акустическая перегородка от этой компании

Любой мастер, который не один год занимается ремонтом или строительством жилых объектов, подтвердит технологичность применения материалов от компании Knauf. Практические разработки немецких специалистов в области гипсокартонных систем (подробнее читаем здесь) заслуженно занимают ведущие позиции при оформлении стен и элементов зонирования жилого пространства.

Если о стенах уже написано прилично, то о методике фирменной организации переборок еще ощущается информационный вакуум. Поэтому в этой статье система Кнауф-перегородки будет в центре нашего внимания.

Спецификация ограждающих конструкций Knauf

Данный способ разделения жилых комнат основан на применении комплектов, которые состоят из внешней обшивки ГКЛ или суперлистов ГВЛ на металлокаркасе и минераловатных материалов. Конструкция монтируется поэлементно и отличается высокой жесткостью.

В зависимости от реализуемых проектов в строительстве используется несколько вариантов, которые имеют свою маркировку. Вот некоторые из них на основе одинарного металлокаркаса

:

  • С 111 – однослойная обшивка;
  • С 112 – двухслойная обшивка;
  • С 113 – трехслойная обшивка;
  • С 361 – однослойная обшивка из Knauf-суперлистов ГВЛ на одинарном металлокаркасе;
  • С 132 – двухслойная обшивка с одной стороны и комбинированная с другой;
  • С 362 – двухслойная обшивка из Knauf-суперлистов ГВЛ;
  • С 367 – трехслойная обшивка из Knauf-суперлистов ГВЛ и стальных листов.

В каждом из вариантов возможно использование специального минераловатного изделия – Кнауф акустическая перегородка — которое позволяет выйти на более высокий уровень звукопоглощения. Об этом материале поговорим ниже.

Еще один вариант для зонирования жилых помещений на основе двойного металлического каркаса включает такие системы, как:

  • С 115 – двухслойная обшивка;
  • С 135 – двухслойная обшивка с одной стороны и комбинированная с другой;
  • С 365 – двухслойная обшивка из Knauf-суперлистов ГВЛ;
  • С 367 – трехслойная обшивка из Knauf-суперлистов ГВЛ и стальных листов.

Дополнительно стоит отметить наличие у фирмы разработок (С 386.1; С 386.2), где в основании находится двойной металлокаркас с пространством для всевозможных коммуникаций. Чаще всего данная конструкция применяется в помещениях с повышенным уровнем влажности.

Подробное описание отдельных образцов

Рассмотрим более подробно по одному экземпляру из каждого вида решений компании Knauf.

Характеристики Кнауф-технологии: перегородки С 361

Представленная система выглядит так:

  • обе стороны – фирменный ГВЛ или ГВЛВ 12,5 мм;
  • наполнитель – минераловатная плита.

Использование в конструкции «пирога» гипсокартона ГВЛ значительно повышает пожаробезопасность помещения. Особенно востребована такая разработка в котельных, гаражах, зонах дымоходов. Такие стены способны локализовать очаг возгорания и не дать ему вырваться наружу.

Данная технология Кнауф-перегородки основана на использовании плит ГВЛ или еговлагостойкого аналога – ГВЛВ. Обе стороны листа уже на заводе обработаны растворами гидрофобизаторов.

Общий вес 1 м² конструкции вместе с минераловатной плитой и шпаклевкой составляет около 18 кг. Допускается максимальная высота переборки до 6,5 м.

Двойной металлокаркас и система от фирмы Кнауф: перегородки С 365

Здесь применяется двойной профильный металлокаркас, который обшит с обеих сторон суперлистами Knauf ГВЛ в два слоя. Стойки каркаса разделяются уплотнительной лентой для повышения звукоизоляции. Подобная конструкция обладает рядом преимуществ:

  • небольшой вес;
  • эффективная пожаробезопасность;
  • отсутствие «мокрых» процессов;
  • увеличение производительности труда;
  • пригодна под любую отделку;
  • улучшенные звуко- и теплоизоляционные показатели.

Изготовленные по такой системе от фирмы Кнауф перегородки применяются в зданиях любого назначения, начиная от жилых и заканчивая производственными. Специалисты рекомендуют воспользоваться данной технологией в помещениях, где требования к пожарной безопасности повышены.

Где и для чего используется акустическая перегородка от компании Кнауф?

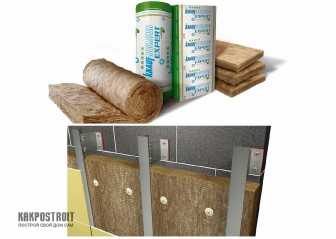

Минераловатные материалы Knauf Insulation выпускаются как в форме матов, так и плит. Их ширина составляет 610 мм, что очень удобно для монтажа в каркас, лишние 10 мм надежно зафиксируют вату и исключат сползание. Благодаря большому количеству пустот между волокнами мягкая изоляция обеспечивает отличные звукопоглощающие свойства.

Опыт эксплуатации разделительных стен с минватой доказывает их полную пожаробезопасность. Кроме этого, акустическая перегородка от фирмы Кнауф является теплоизолятором, что позволит экономить на отоплении. Наличие международных сертификатов лишний раз демонстрирует безопасность продукции компании для здоровья окружающих.

Выводы

Осуществление зонирования помещений при помощи продукции Knauf обладает рядом преимуществ:

  • доступная цена;
  • отсутствие «мокрых» процессов;
  • возможность контроля каждого этапа;
  • соответствие евростандартам;
  • длительный срок эксплуатации.

Большинство технологий вполне по силам большинству частных застройщиков, достаточно обзавестись нужным инструментом. Воспользовавшись влагостойким ГКЛ, можно без особого риска соорудить перегородку в ванной или санузле – важно только не отходить от конструктивных принципов.

Оцените статью: Поделитесь с друзьями!

kakpostroit.su

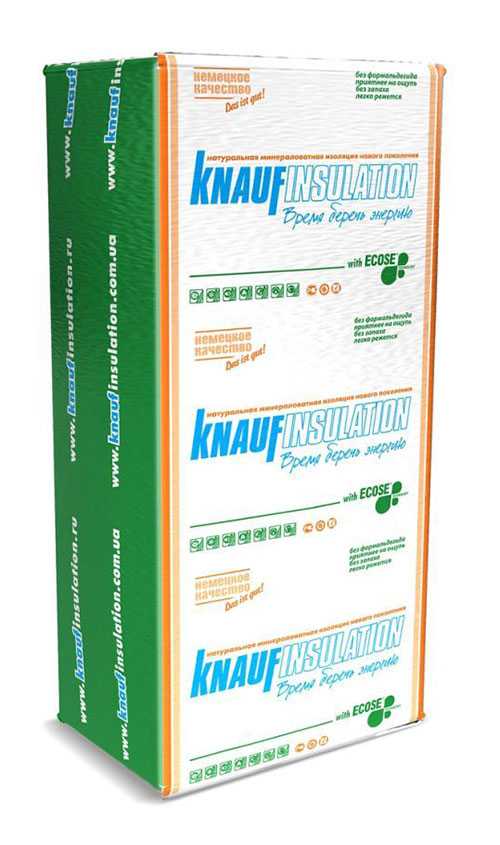

Кнауф Акустическая Перегородка

Данный материал предназначен для звукоизоляции в жилых дома, административных зданиях, детских садах, школах и других типов зданий. Матерериал поставляется как в рулонах так и в плитах.











Технические характеристики

Коэффициенты звукопоглощения материалов α(f)

Среднегеометрические частоты
октавных полос, Гц
50 мм100 мм
125 0.25 0.56
250 0.68 0.85
500 0.98 1
1000 1 1
2000 0.98 1
4000 0.94 1

Упаковка

Наименование

Длина (мм)

Ширина (мм)

Толщина (мм)

Кол-во матов/
плит в упак., шт.

Кол-во в упаковке2)

Кол-во в упаковке3)

Акустическая Перегородка (рулон) 7500 610 50 4 18,3



0,915

Акустическая Перегородка (плита) 1250 610 50 24 18,3



0,915

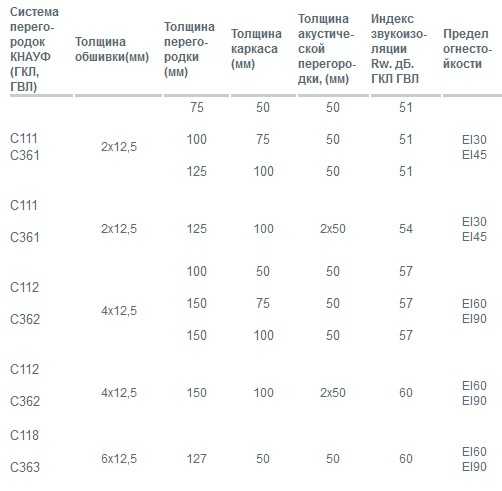

Индексы изоляции воздушного шума многослойных перегородок из КНАУФ-листов (ГКЛ, ГВЛ) с Акустической Перегородкой:

Система перего-
родок КНАУФ (ГКЛ, ГВЛ)

Толщина обшивки(мм)

Толщина перего-
родки (мм)

Толщина каркаса(мм)

Толщина акустиче-
ской перегоро-
дки, (мм)

Индекс звукоизо-
ляции Rw. дБ. ГКЛ ГВЛ

Предел огнесто-
йкости

С111

С361

2х12,5

75

100

125

50

75

100

50

50

50

51

51

51



EI30



EI45

С111

С361

2х12,5 125 100 2х50 54



С112

С362

4х12,5

100

150

150

50

75

100

50

50

50

57

57

57



С112

С362

4х12,5 150 100 2х50 60



С118

С363

6х12,5 127 50 50 60



beregi-teplo.ru

устройство межкомнатных конструкций серии C112 из гипсокартона


В ремонтных и строительных работах применим гипсокартон и его комплектующие. Этот строительный материал имеет ровную поверхность, поэтому можно с лёгкостью выровнять стены с помощью ГКЛ, создать фигурные многоуровневые потолки, а также разделить комнату на две при помощи перегородок. Перегородки Кнауф из пазогребневого гипсокартона имеют множество плюсов. Функциональность перегородки в основном направлена на разделение помещения.

Вернуться к оглавлению

Полное содержание материала

Плюсы использования технологии Кнауф

Сборные гипсокартонные системы перегородок Кнауф применяются как в квартирах, так и в общественных местах. Они имеют отличия по типам, размерам. С их помощью создаются стены и перегородки.

Сборка каркаса перегородки кнауф

Главным преимуществом, является материал Кнауф. Пазогребневые гипсоплиты созданы по литиевой технологии.

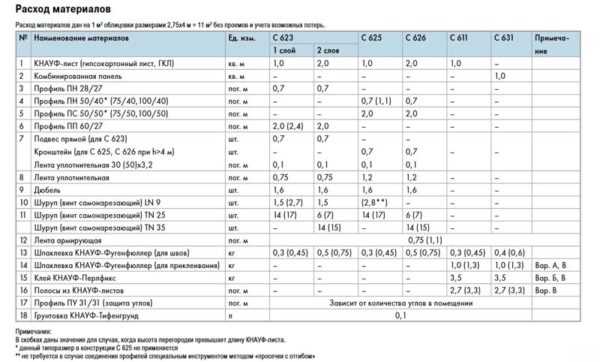

Необходимое количество материалов для монтажа перегородки

Они не горят и являются огнестойкими. Составные плиты не содержат ядовитых примесей, вредных для человека и животного. Такие плиты легко монтируются, поддаются обработке.

  1. В данной системе используются комплектующие высокого качества. Для этого есть специальный отдел Кнауф, следящий за качеством выпускаемой продукции.
  2. Расчет материала проходит легко, без затруднительных составлений математических формул и их вычитания.
  3. Для каждой системы выпускается подробная инструкция для сборки гипсокартонной перегородки.
  4. Для создания перегородки из гипсокартона самостоятельно, идёт закупка множества материалов. В готовой системе не требуется в отдельности покупка профилей для гипсокартона или крепежей.

Гипсокартонные перегородки Кнауф отличаются полной комплектацией, что немаловажно в монтаже перегородки и её дальнейшего использования.

Вернуться к оглавлению

Типы перегородок и особенности монтажа

Фирма Кнауф выпускает перегородки отличные своими размерами и типами. Они для удобства различия делятся на модели.

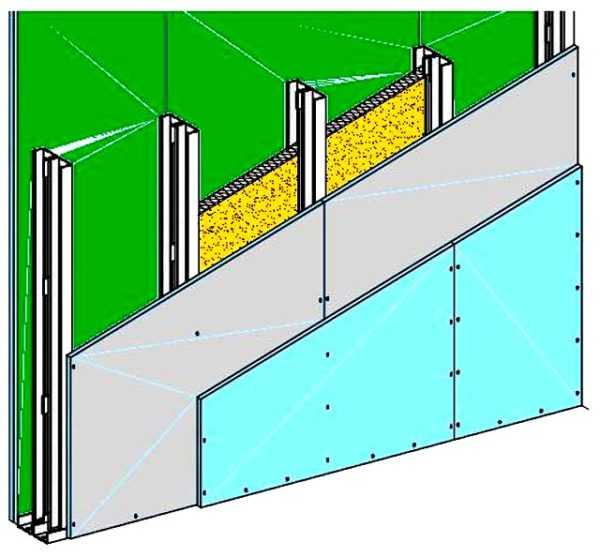

Схема устройства и конструкция перегородки кнауф

По конструкции перегородки Кнауф делятся на количество слоёв гипсокартона (ПГП):

  1. Один слой гипсокартона.
  2. Два слоя.
  3. Три слоя ГКЛ.
  4. Один слой влагостойкого гипсокартона на одном каркасе.
  5. Комбинированный гипсокартон с одной стороны и двухслойный – вторая сторона.
  6. Трёхслойная обшивка влагостойкого ГКЛ и металлические листы.

В конструкции перегородок есть каналы для коммуникаций, а также выделенные места для вентиляции.

По каркасу Кнауф перегородки есть: однокаркасные, предназначенные для мест, где не надо сильная звукоизоляция и не будет сильного утяжеления конструкции. Двухкаркасные конструкции – прочные межкомнатные стены из гипсокартона, на которую можно повесить телевизор на гипсокартон или использовать как основу под создание мебели.

Вернуться к оглавлению

Перегородка С112

Система Кнауф С112 это состав материалов, которые создают перегородку с двухслойной обшивкой и одним металлическим каркасом.
Особенности перегородки:

  • каркас сделан из металлических профилей и обшит с 2 сторон двумя слоями гипсокартона;
  • при помощи создаваемого изделия решается важная задача – разграничение комнаты на зоны;
  • монтаж гипсокартонной перегородки производится без применения «мокрых» методов;
  • поверхность изделия является огнеупорной;
  • возможность создания дизайнерского решения;
  • готовую перегородку можно покрыть любым материалом: обои, краска, плитка;
  • при создании перегородки улучшается теплоизоляция, а также звукопроницаемость.

Учитывая все особенности Кнауф, можно с уверенностью сказать – срок эксплуатации её продолжительный.

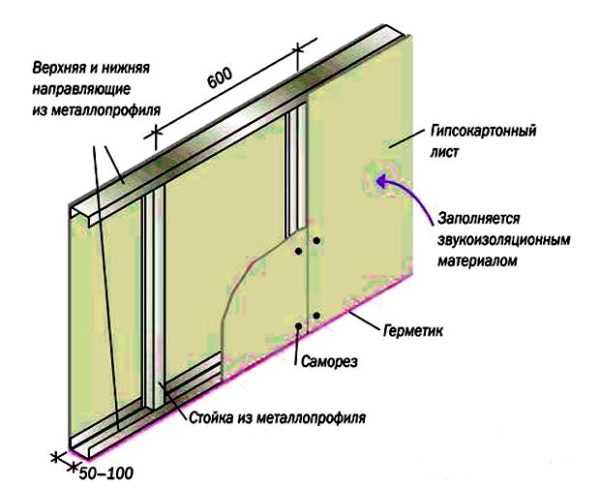

Названия элементов перегородки кнауф

Монтаж перегородки С112

Технология монтажа перегородки проводится с соблюдением пошаговой инструкции. Начинать монтажные работы следует проводить тогда, когда окончены все работы с электричеством и прокладкой всех кабелей под гипсокартоном. После окончания ремонтных работ с половым покрытием, а также окончание водных процедур в требуемом помещении.
Монтаж перегородки кнауф проводится следующим образом:

  1. При помощи лазера и обивочного шнура на чистую поверхность пола, стен и потолка наноситься разметка.
  2. На линиях отмечаются точки расположения стоечных профилей, а также дверной проём.
  3. Первыми крепятся направляющие профили. Для отрезания профиля нужной длины используются ножницы для резки металла.
  4. Для улучшения звукоизоляции на НП требуется приклеить уплотнительную ленту, согласно ширине профиля.
  5. С помощью дюбелей 35 мм профиль крепится к полу. Шаг крепления не больше 1 метра.
  6. Аналогично НП крепиться на потолочном перекрытии.
  7. После этого следует измерить длину стоечного профиля от потолка до пола.

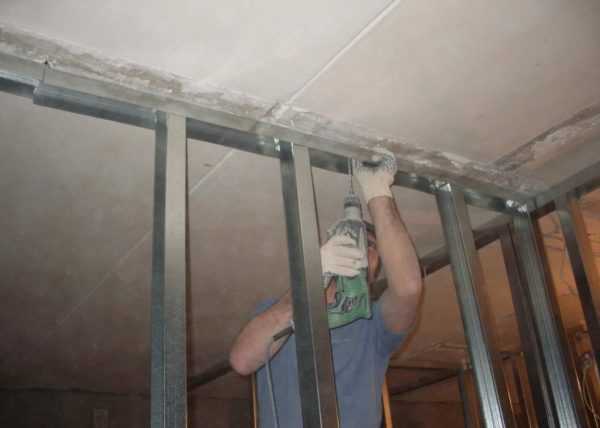

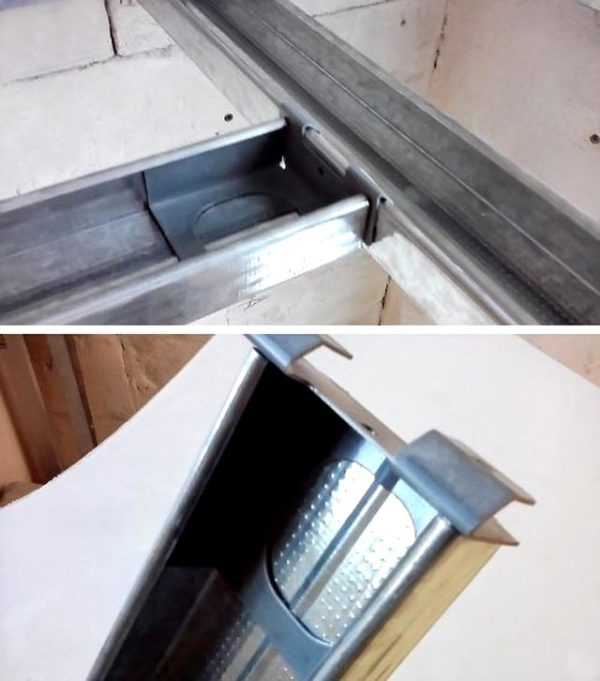

    Пример крепления стоечных профилей

  8. Длина стоечного профиля должна быть на 1 см меньше, чем высота помещения.
  9. На стоечные профили, которые крепятся к стене, наклеивается уплотнительная лента.
  10. Если стена из гипсокартона Кнауф, тогда профили крепятся саморезами. Если кирпич или блок из ячеистого бетона, тогда применяются дюбели длиной 35 мм. Шаг крепления дюбелей или саморезов не больше 1 метра.

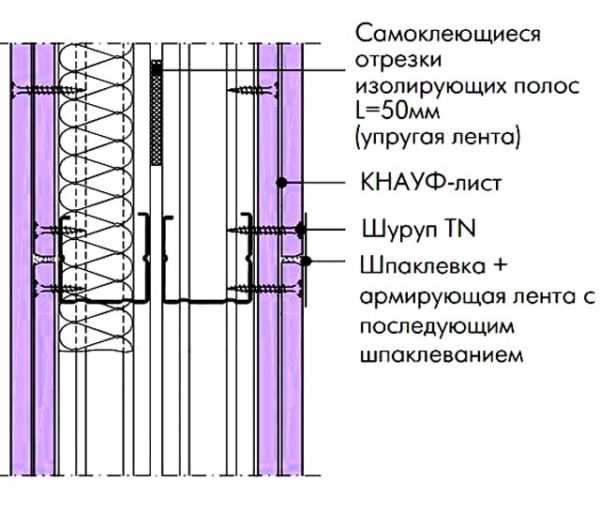

    Схема крепления листов гипсокартона Кнауф

  11. Для дверей, весом 35 кг требуется смонтировать двойной стоечный профиль, методом насадки одного профиля на другой.

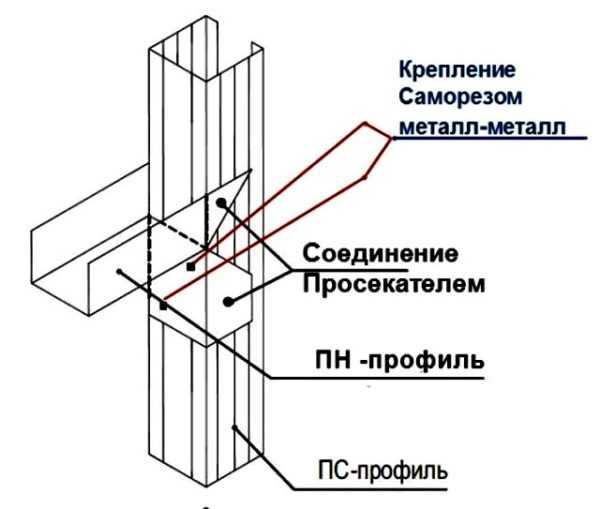

    Схема устройство двойного стоечного профиля

  12. Монтируются стойки для дверей в направляющих профилях и крепятся саморезами длиной 9 мм.
  13. Из направляющего профиля вырезается горизонтальная перемычка для двери. Устанавливается между стоечными профилями двери, вверху по высоте двери и крепится саморезами 9 мм.
  14. От получившейся дверной коробки до потолка следует установить вырезанный стоечный профиль в количестве двух штук. Эти стойки крепятся методом просечки с вгибом.Схема соединения стоек

  15. От пола до потолка устанавливаются стоечные профили через каждых 60 см, фиксация производится методом просечки.

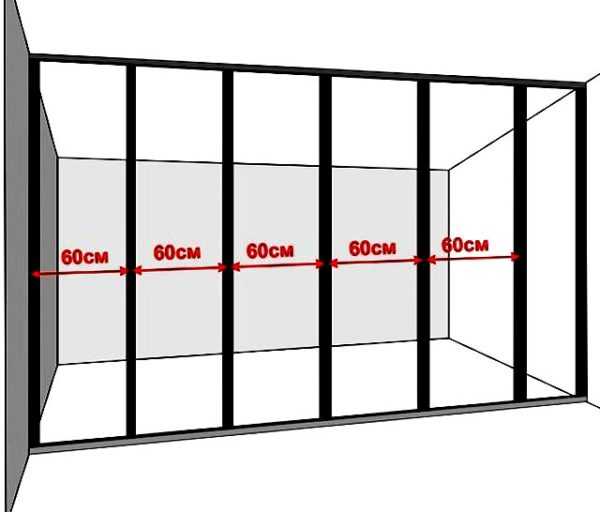

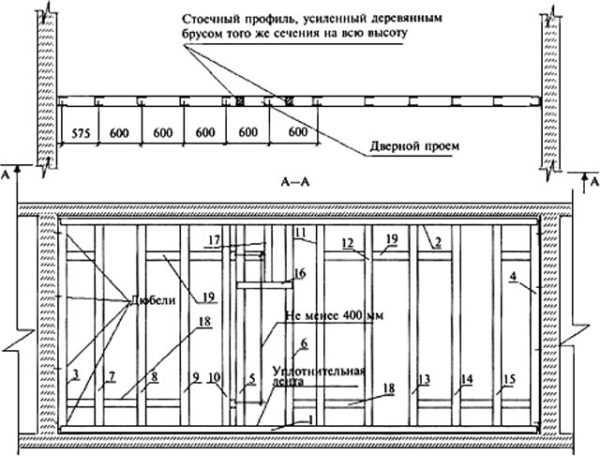

    Чертеж с размерами для монтажа стоечных профилей

  16. Спинки профилей должны быть отвёрнуты в одну сторону, а отверстия для кабелей находились на 1 уровне.

Обшивка гипсокартоном перегородки С112

После смонтированного металлического каркаса начинается обшивка ГКЛ. Лист от пола должен крепиться на расстоянии 1 см. При необходимости разрезания листа гипсокартона необходимо использовать строительный нож. Разрезается по намеченной линии картон и надламывается гипс.

С другой стороны картон следует отрезать по получившейся линии сгиба. Обрезанная часть ГКЛ обрабатывается и создаётся фаска 22 градуса. А также для отрезания листа используются резаки – малый (ширина отрезаемого листа 12 см), большой резак-63 см.

Монтаж гипсокартона производится при помощи специального устройства. Листы прижимаются к каркасу и крепятся шурупами. Они должны быть на одинаковом расстоянии друг от друга – 7.5 см, а также от края на расстоянии не больше 15 см. Головка шурупа должна быть утопленной в ГКЛ на 1 мм.

В месте, где соединяются 2 листа по вертикали, следует установить перемычку из профиля. Соседние горизонтальные стыки смещаются на 40 см.

После монтажа гипсокартонных листов, через отверстия в металлических стойках следует протянуть провода электричества и другие кабели.

Пример монтажа проводки под гипсокартоном

Следующим шагом является укладка изоляционного материала кнауф инсулейшн с открытой стороны перегородки. И обшивка перегородки гипсокартонными листами. Но, стыки гипсокартона с одной стороны не должны совпадать со стыками с другой стороны. Таким способом создаётся прочность конструкции.

Окончательным шагом в первом уровне является заделка швов гипсокартона. Для этого следует стыки с самодельной фаской на гипсокартоне и обработать ГКЛ грунтовкой . После чего требуется сделать раствор для заделки стыков из сухой смеси Кнауф Унифлот. Шпаклёвка равномерно наносится на стыки узким шпателем 15 см.

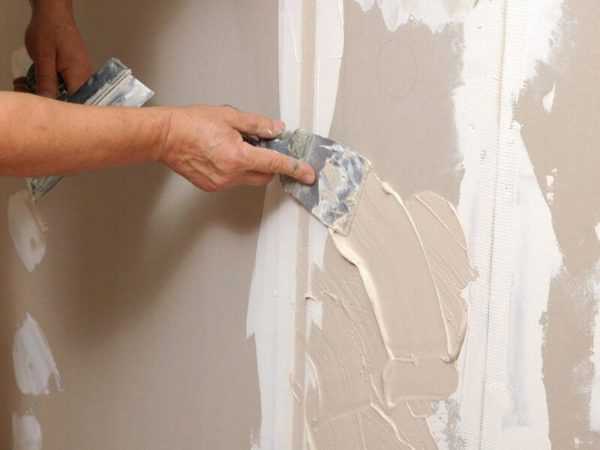

Процесс шпаклевки перегородки из гипсокартона



После шпатлевания следует приступить к монтажу второго уровня гипсокартона. При этом стыки первого слоя гипсокартона не должны совпадать со вторым уровнем гипсокартонного покрытия перегородки.
При помощи специального оборудования на намеченных точках требуется вырезать отверстия для электрокоробок под выключатель и розетки в гипсократоне.

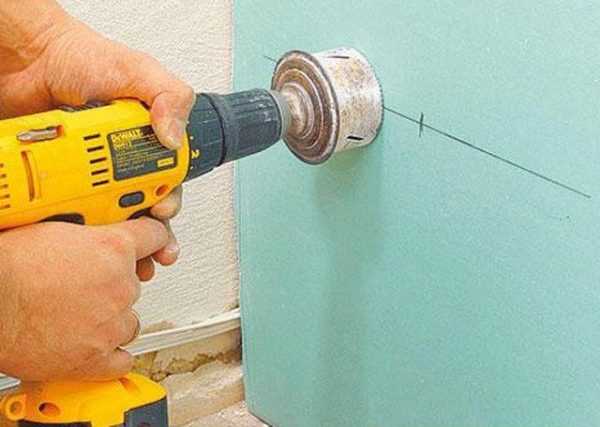

Высверливание отверстия под розетки

Стыки второго слоя гипсокартона требуется заделать при помощи армирующей ленты Кнауф. После высыхания шпатлевки на стыках с армирующей лентой требуется сделать затирку от лишних кусочков.
После выполнения затирки всю поверхность следует прогрунтовать «Кнауф Тифенгрунд».

Подробный процесс монтажа отверстий в гипсокартоне под розетки


Если перегородка будет покрашена, тогда перед покраской всю поверхность следует прошпаклевать «Кнауф Мульти-Финиш». Когда поверхность высохнет, её следует затереть и покрыть грунтовкой.

Смотрите в видео процесс монтажа перегородки Кнауф.

Вернуться к оглавлению

Перегородка С361

Эта перегородка сделана из одинарного каркаса и обшита с двух сторон одним слоем влагостойкого гипсокартона. В состав этой системы входит влагостойкий гипсокартон – 12.5 см, а также наполнитель – минеральная вата.

Схема с размерами перегородки с361

Влагостойкая перегородка ставится в ванной комнате и в помещении с повышенной влажностью. Для установки перегородки должна быть температура не ниже +10 градусов. Перегородка в собранном виде имеет вес 18 кг. Это большой плюс для квартир, где нельзя утяжелять несущие стены, а также иные гипсокартонные конструкции.

Вернуться к оглавлению

Перегородка С365

Эта перегородка сделана из двойного каркаса, с двух сторон обшита двойным влагостойким ГКЛ. Стойки металлического каркаса обклеиваются специальной лентой для звукоизоляции. Наполнителем выступает минеральная вата, которая укладывается в 2 -3 слоя.

Эта конструкция служит прочной стеной с высокими показателями звукоизоляции, прочности.

Вернуться к оглавлению

Перегородка W118

Перегородка имеет 3 слоя гипсокартона. Но, между гипсокартоном монтируется оцинкованный лист, толщиной 0.5 мм. Этот тип перегородки следует устанавливать в строгом соответствии с техническими характеристиками материала, а также с инструкцией по установке.

Схема устройства перегородки W118

Металлический каркас перегородки усилен профилем ПС 100. Толщина его – 0.6 мм.

Вернуться к оглавлению

Факторы, влияющие на выбор перегородки

Фирма Кнауф предлагает большой выбор перегородок. И каждая из них уникальная по-своему. Каждая перегородка предназначена для разных помещений, с разной температурой и уровнем влажности.
Прежде чем приобрести систему перегородки Кнауф следует обратить внимание:

  1. Высота комнаты, где будет монтироваться перегородка.
  2. Насколько шумно в помещении, и следует ли убрать этот шум? Если да, тогда требуется кнауф акустическая перегородка.
  3. Нагрузка на несущие стены или стена, выровненная гипсокартоном.

    Каркас гипсокартонной перегородки Кнауф

  4. Состояние базовой стены.
  5. Необходимость сокрытия коммуникаций коробом в перегородке.
  6. Будет ли в перегородке дверь.
  7. Высота самой конструкции – будет она до потолка или декоративный элемент интерьера помещения.

    Схема крепления гипсокартонной перегородки к стене

  8. Температурный режим.
  9. Какие функции будет выполнять перегородка.

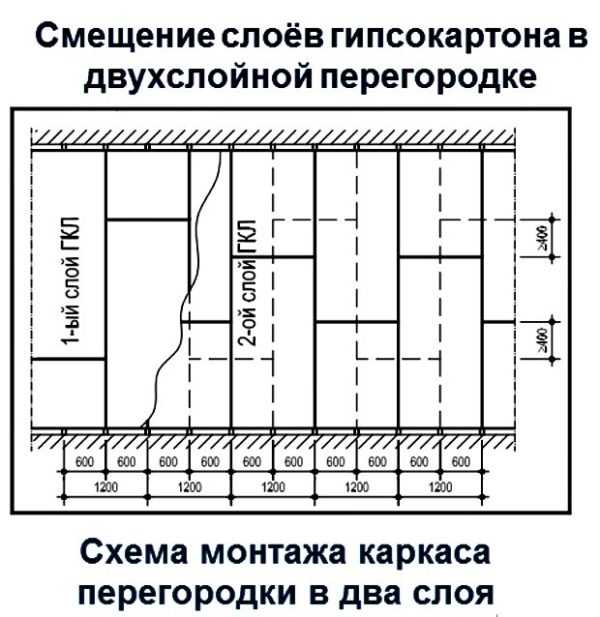

Схема обшивки перегородки листами гипсокартона

Выбирая перегородку Knauf, следует все обдумать. Ведь эта конструкция должна вписываться в помещение, а не стать преградой для живущих там людей. Интерьер квартиры должен подчёркивать зонирование комнаты. Перегородку можно снабдить подсветкой, покрыть краской или обклеить обоями. По желанию в перегородке можно сделать сквозные окна или ниши для декора.

gipsokarton-blog.ru

КНАУФ Инсулейшн Акустическая Перегородка | "СибТеплоКомлект"

Данный продукт обеспечивает высокий уровень звукоизоляции. Его применение в звукопоглощающих конструкциях приводит к полному соответствию требованиям нормативных документов по защите от шума (СНиП 23-03-2003 "Защита от шума").

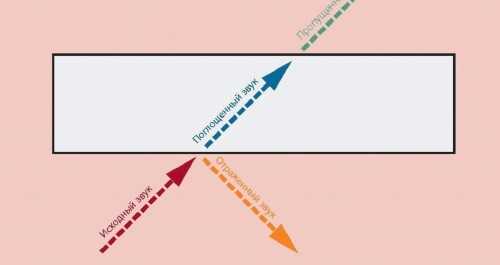

Звукоизолирующие характеристики КНАУФ Инсулейшн Акустическая Перегородка
Благодаря своей волокнистой структуре, материал обладает превосходными звукоизолирующими свойствами. Применение материала в качестве промежуточного слоя в системах межкомнатных перегородок позволяет достичь высоких значений коэффициента звукопоглощения конструкции.

Применение:
Используется в качестве звукоизоляционного материала в:

  • жилые здания;
  • административные здания, офисы;
  • учебные заведения, детские дошкольные учреждения;
  • гостиницы, кинотеатры и развлекательные заведения;
  • больницы и санатории.

Рекомендованное применение

Перегородки

Подвесные акустические потолки

Акустические полы

Технические характеристики

Упаковка

Преимущества материала КНАУФ Инсулейшн Акустическая Перегородка

  •     материалы выпускаются в форме матов и плит, что позволяет сделать выбор и уменьшить количество стыков материала в конструкциях;
  •     ширина КНАУФ Инсулейшн Акустическая Перегородка составляет 610 мм, что позволяет устанавливать материал враспор в профиль каркаса с шагом 600 мм без дополнительных крепежных элементов;
  •     длинные (до 150 мм) и тонкие (3-5 мкм) волокна  волокна акустического материала наиболее эффективно поглощают энергию звуковой волны в отличие от ряда других материалов;
  •     при прокладке коммуникационного оборудования (провода, розетки, телекоммуникационное оборудование) внутри перегородок достаточно простого надреза на теплоизоляции для плотного облегания оборудования, что позволит избежать «мостиков звука»;
  •     минимальное количество отходов при раскрое и монтаже материала;
  •     малый вес материала и его свойства сохранять свою форму в течение длительного времени снижают общий вес и продлевают срок эксплуатации конструкций;
  •     группа шумопоглощающей изоляции Акустическая Перегородка не имеет запаха;
  •     высокие свойства звукопоглощения повышают класс помещений.

Индексы изоляции воздушного шума многослойных перегородок из КНАУФ-листов (ГКЛ, ГВЛ) с Акустической Перегородкой:







www.sibteplokomplekt.ru

Акустическая перегородка

Акустическая Перегородка – группа минераловатных утеплителей, которые производятся в форме матов или плит. Материалы данной группы обладают повышенными упругими свойствами. При производстве материалов Акустическая Перегородка используется специальная технология, которая позволяет добиться высоких показателей звукопоглощения.

Данный продукт обеспечивает высокий уровень звукоизоляции, его применениев звукопоглощающих конструкциях приводит к полному соответствию требований нормативных документов по защите от шума (СНиП 23-03-2003"Защита от шума").

Для применения звукоизоляционного материала в конструкциях каркасно-обшивных перегородок, систем сухого строительства КНАУФ, во всех типах жилых и общественных зданий для улучшения их акустических характеристик.

Применение

Используется в качестве звукоизоляционного материала в конструкциях каркасно-обшивных перегородок, системах сухого строительства КНАУФ, во всех типах жилых, общественных и промышленных зданиях и сооружениях, предприятиях общественного питания, объектах здравоохранения и агропромышленного комплекса:

  • жилые здания;
  • административные здания, офисы;
  • учебные заведения, детские дошкольные учреждения;
  • гостиницы, кинотеатры и развлекательные заведения;
  • больницы и санатории.


Рекомендованное применение: перегородки, подвесные акустические потолки, акустические полы.

Технические характеристики

Коэффициенты звукопоглощения материалов α(f)
Среднегеометрические частоты октавных полос, Гц50 мм100 мм
1250.250.56
2500.680.85
5000.981
100011
20000.981
40000.941

Упаковка

Наим.Длина (мм)                           Ширина  (мм) Толщина (мм)Кол-во матов/
плит в упак., шт.
Кол-во в упаковке(м2)Кол-во в уп.(м3)
Акустическая Перегородка (рулон)75002х610100 (2х50мм)49,15 (18,3 по 50мм)

0,915

Акустическая Перегородка (плита)1250610502418,3

0,915

Преимущества материала Акустическая Перегородка

  • материалы выпускаются в форме матов и плит, что позволяет сделать выбор и снизить количество стыков материала в конструкциях;
  • «Акустическая Перегородка» обладает шириной 610 мм, что позволяет устанавливать материал «враспор» в профиль каркаса с шагом 600 мм без дополнительных крепежных элементов;
  • длинные (до 150 мм) и тонкие волокна (3-5 мкм) волокна акустического материала наиболее эффективно поглощают энергию звуковой волны, в отличие от ряда других материалов;
  • при прокладке коммуникационного оборудования (провода, розетки, телекоммуникационное оборудование) внутри перегородок достаточно простого надреза на теплоизоляции для плотного облегания оборудования, что позволит избежать «мостиков звука»;
  • минимальное количество отходов при раскрое и монтаже материала;
  • малый вес материала и его свойства сохранять свою форму в течение длительного времени снижают общий вес и продлевают срок эксплуатации конструкций;
  • группа шумопоглощающей изоляции Акустическая Перегородка без запаха и раздражающих факторов кожи;
  • стекловолокно, из которого состоит акустическая изоляция, производится из битого стекла - экологически безопасного и долговечного материала;
  • высокие свойства звукопоглощения повышают класс помещений до более дорогих.

Звукоизолирующие характеристики Кнауф Инсулейшн "Акустическая Перегородка"

Самые передовые технологии, в сочетании с уникальными разработками технических специалистов, позволяют компании производить стекловолокно с техническими характеристиками, которые являются лучшими на сегодняшний день.

Благодаря своей волокнистой структуре, материал обладает превосходными звукоизолирующими свойствами. Применение материала в качестве промежуточного слоя в системах межкомнатных перегородок позволяет достичь высоких значений коэффициента звукопоглощения конструкции.

Индексы изоляции воздушного шума многослойных перегородок из КНАУФ-листов (ГКЛ, ГВЛ) с Акустической Перегородкой:

Система перего-
родок КНАУФ   (ГКЛ, ГВЛ)
   Толщина    обшивки (мм)Толщина перего-
родки(мм)
Толщина   каркаса (мм)Толщина   акустиче-
ской перегоро-
дки, (мм)
Индекс звукоизо-
ляции Rw. дБ. ГКЛ ГВЛ
Предел огнесто-
йкости

С111

С361

2х12,5

75

100

125

50

75

100

50

50

50

51

51

51

EI30

EI45

С111

С361

2х12,51251002х5054

С112

С362

4х12,5

100

150

150

50

75

100

50

50

50

57

57

57

С112

С362

4х12,51501002х5060

С118


interdom-vrn.ru

Акустический гипсокартон кнауф: характеристика | GipsPortal

Гипсокартона – один из самых популярных материалов, которые сегодня применяются для внутренней отделки жилых и нежилых помещений. Сегодня существует много различных вариантов этого материала, которые предназначаются для определенных помещений и целей. Особое место среди всех возможных вариантов занимает перфорированный гипсокартон или акустический.
Главное достоинство перфорированных листов заключается в том, что они создают отменную звукоизоляцию.

В чем особенность акустического гипсокартона

Перфорация

Для многих из нас, особенно тех, кто проживает в многоквартирных домах, большое значение имеет звукоизоляция. Достичь ее можно далеко не с каждым отделочным материалом. Лучшим решением будет установка акустического гипсокартона.
Такой материал идеально подходит для установки в помещениях, где имеются повышенные требования к шумопоглощению. Исходя из этого, плита, чтобы соответствовать требованиям звукоизоляции, имеет перфорированную структуру. При этом перфорированный гипсокартон обладает разными кромками. Плита, на своей тыльной стороне, имеет прикрепленное нетканое полотно. Благодаря этому и возможна звукоизоляция. Акустический гипсокартон может иметь нетканое полотно черного или белого цвета. Выбор цвета полотна зависит от того, какой предполагается дизайн.

Поэтому чтобы достичь звукоизоляционного эффекта, монтаж такого рода листов должен быть особенно аккуратным. Перфорированная сторона плиты является лицевой. Только такой монтаж позволит создать правильную акустику.
Лучшим производителем подобного гипсокартона считается немецкая компания Кнауф. Сегодня кнауф-акустика широко используется во всем мире.

Особые свойства

Акустический гипсокартон производства Кнауф представляет собой отличный шумоизоляционный материал. Главным его свойством является устранение так называемого эффекта «эха» за счет уменьшения частоты отражаемых звуковых сигналов. Погашение звука происходит внутри плиты при прохождении звуковых волн через перфорированные отверстия.

Погашение звука

Благодаря этому звукопоглощающие свойства Кнауф-акустики очень велики и она используется во всех помещениях, где имеется необходимость в создании качественной звукоизоляции.
Обратите внимание! Стандартные листы гипсокартона также обладают определенной степенью звукоизоляции. Но акустический гипсокартон справляется с поставленной задачей намного качественнее и эффективнее. Главное – произвести правильный монтаж.

Основные параметры

Гипсокартонные листы с перфорированными отверстиями имеют специфические технические характеристики. Например, тип перфорации для таких листов может быть следующим:

  • круглая сплошная;
  • круглая блочная;
  • квадратная сплошная;
  • квадратная блочная;

Обратите внимание! От типа перфорации напрямую зависят звукопоглощающие свойства листов.



Плиты, после завершения процесса изготовления, проходят испытания на демонстрацию звукопоглощающих свойств. Звукопоглощающие показатели листов имеют коэффициент 0,2<a<1,0.
Кроме этого имеется размерный ряд для листов. Они производятся в следующих размерах:

  • 2448 х 1224 х 12,5 мм;
  • 1200 х 2400 х 12,5 мм;
  • 1998 х 1188 х 12,5 мм.

Толщина листов, без учета полотна, наклеенного на тыльную сторону, составляет 12,5 мм. При этом ширина в стандарте составляет 1200 мм, а длина 2000-2500 мм. Вес одного гипсокартонного акустического листа составляет от 8,5 до 9,6 кг/м2.
Листы монтируются в комнатах, имеющих нормальный или сухой микроклимат.

Достоинства материала

Кнауф-акустика представляет собой материал так называемого «сухого строительства». Проведя у себя в доме монтаж таких плит, вы получите следующие преимущества:

  • вы сможете эффективно скорректировать акустический фон в помещении для низких частот;
  • простой и быстрый монтаж, который может осуществить даже один человек;
  • плита без проблем поддается покраске;
  • отсутствие нежелательных «мокрых» процессов;
  • безопасность и экологичнсоть материала. Материал не выделяет в воздух опасных и ядовитых веществ, таких как формальдегиды.

Кроме того, с помощью подобных листов можно отделывать как стены, так и потолки. При этом наружные швы не остаются. В ходе монтажа плит происходит формирование непрерывной поверхности. Достигнуть ее можно проведя легкую шпаклевку при наличии на листах прямой стандартной кромки.

Обратите внимание! Использование армирующей ленты для защиты стыков является обязательным.

Акустические ГКЛ на потолке

Такая акустическая система очень удобна для монтажа, а также дальнейшей эксплуатации. В систему легко внедряются инспекционные люки, через которые возможен доступ к разнообразным инженерным системам.
Благодаря таким преимуществам акустический гипсокартон получил широкое распространение в мире. Сегодня его используют в различных ситуациях:

  • обшивка стен и потолка для создания отличной звукоизоляции;
  • реализация разнообразных архитектурных проектов;
  • отделка жилых и нежилых помещений: частных домов, государственных учреждений (школы, университеты, детские сады), концертных или театральных залов и т.п.

Как видим, Кнауф-акустика является отличным решением для создания надежной звукоизоляции в практически любых помещениях.

gipsportal.ru

KNAUF Insulation Акустическая Перегородка

Применение : Перегородки

Описание

KNAUF Insulation Акустическая Перегородка – группа минераловатных утеплителей, которые производятся в форме матов или плит. Материалы данной группы обладают повышенными упругими свойствами. При производстве материалов KNAUF Insulation Акустическая Перегородка используется специальная технология, которая позволяет добиться высоких показателей звукопоглощения.

Данный продукт обеспечивает высокий уровень звукоизоляции, его применениев звукопоглощающих конструкциях приводит к полному соответствию требований нормативных документов по защите от шума (СНиП 23-03-2003"Защита от шума").

Для применения звукоизоляционного материала в конструкциях каркасно-обшивных перегородок, систем сухого строительства KNAUF Insulation, во всех типах жилых и общественных зданий для улучшения их акустических характеристик.

Применение

Используется в качестве звукоизоляционного материала в конструкциях каркасно-обшивных перегородок, системах сухого строительства KNAUF Insulation, во всех типах жилых, общественных и промышленных зданиях и сооружениях, предприятиях общественного питания, объектах здравоохранения и агропромышленного комплекса:

  • § жилые здания;
  • § административные здания, офисы;
  • § учебные заведения, детские дошкольные учреждения;
  • § гостиницы, кинотеатры и развлекательные заведения;
  • § больницы и санатории.


Технические характеристики

Коэффициенты звукопоглощения материалов α(f)



Среднегеометрические частоты октавных полос, Гц

50 мм

100 мм

125

0.25

0.56

250

0.68

0.85

500

0.98

1

1000

1

1

2000

0.98

1

4000

0.94

1

Упаковка

Наименование

Длина (мм)

Ширина (мм)

Толщина (мм)

Кол-во матов/
плит в упак., шт.

Кол-во в упаковке (м2)

Кол-во в упаковке(м3)

KNAUF Insulation Акустическая Перегородка Ролл

7500

2х610

100 (2х50мм)

4

9,15 (18,3 по 50мм)

0,915

KNAUF Insulation Акустическая Перегородка Плита

1250

610

50

24

18,3

0,915

Преимущества материала KNAUF Insulation Акустическая Перегородка

  • § материалы выпускаются в форме матов и плит, что позволяет сделать выбор и снизить количество стыков материала в конструкциях;
  • § «KNAUF Insulation Акустическая Перегородка» обладает шириной 610 мм, что позволяет устанавливать материал «враспор» в профиль каркаса с шагом 600 мм без дополнительных крепежных элементов;
  • § длинные (до 150 мм) и тонкие волокна (3-5 мкм) волокна акустического материала наиболее эффективно поглощают энергию звуковой волны, в отличие от ряда других материалов;
  • § при прокладке коммуникационного оборудования (провода, розетки, телекоммуникационное оборудование) внутри перегородок достаточно простого надреза на теплоизоляции для плотного облегания оборудования, что позволит избежать «мостиков звука»;
  • § минимальное количество отходов при раскрое и монтаже материала;
  • § малый вес материала и его свойства сохранять свою форму в течение длительного времени снижают общий вес и продлевают срок эксплуатации конструкций;
  • § группа шумопоглощающей изоляции KNAUF Insulation Акустическая Перегородка без запаха и раздражающих факторов кожи;
  • § стекловолокно, из которого состоит акустическая изоляция, производится из битого стекла - экологически безопасного и долговечного материала;
  • § высокие свойства звукопоглощения повышают класс помещений до более дорогих.

Звукоизолирующие характеристики KNAUF Insulation Акустическая Перегородка

Самые передовые технологии, в сочетании с уникальными разработками технических специалистов, позволяют компании производить стекловолокно с техническими характеристиками, которые являются лучшими на сегодняшний день.

Благодаря своей волокнистой структуре, материал обладает превосходными звукоизолирующими свойствами. Применение материала в качестве промежуточного слоя в системах межкомнатных перегородок позволяет достичь высоких значений коэффициента звукопоглощения конструкции.

Индексы изоляции воздушного шума многослойных перегородок из KNAUF-листов (ГКЛ, ГВЛ) с KNAUF Insulation Акустическая Перегородка:

Система перего-
родок KNAUF (ГКЛ, ГВЛ)

Толщина обшивки (мм)

Толщина перего-
родки
(мм)

Толщина каркаса (мм)

Толщина акустиче-
ской перегоро-
дки, (мм)

Индекс звукоизо-
ляции Rw. дБ. ГКЛ ГВЛ

Предел огнесто-
йкости

С111

С361

2х12,5

75

100

125

50

75

100

50

50

50

51

51

51

EI30

EI45

С111

С361

2х12,5

125

100

2х50

54

EI30

EI45

С112

С362

4х12,5

100

150

150

50

75

100

50

50

50

57

57

57

EI60

EI90

С112

С362

4х12,5

150

100

2х50

60

EI60

EI90

С118

С363

6х12,5

127

50

50

60

EI60

EI90





ti72.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
