Планка ветровая сайдинг – Стартовая планка для сайдинга, виды: начальная, финишная, соединительная, сливная, ветровая, монтаж своими руками: инструкция, фото — и видео-уроки, цена

Содержание

размеры, технология монтажа, цены, фото

Производители сайдинга выпускают множество доборных элементов для монтажа обшивки зданий, это делает установку максимально быстрой и удобной. Строителям не требуется придумывать, как собрать отделку, как ее завершить и обеспечить защиту от погодных явлений. Одна из важных комплектующих – это ветровая планка. Она придает сооружению законченный вид, скрывает щели между панелями и крышей, а также преграждает путь ветрам и осадкам в подкровельное пространство. Профессионалы именуют ее «лопухом» за наличие широкой гибкой полки.

Оглавление:

  1. Зачем нужна J-фаска?
  2. Правила установки
  3. Процесс монтажа по шагам
  4. Список распространенных ошибок

Что это такое и для чего используется?

Планка или J-фаска – это элемент обшивки, предназначенный для установки на карнизах и фронтонах. Форма позволяет применять его и для уличных откосов окон и дверей. Деталь выполняется из пластика, аналогичного виниловому сайдингу, и листового металла. Профиль изделия напоминает букву J – отсюда второе название аксессуара. Нижняя часть оснащена пазом для крепления софита, верхняя представляет собой плоскую полку – она берет на себя основную функциональную нагрузку.

Назначение планки для сайдинга:

  • Завершает отделку свесов крыши, за счет этого стены и карниз образуют единую композицию, переходящую в кровлю.
  • Закрывает пространство чердака от сквозняков, обеспечивая сохранность тепла.
  • Улучшает прочность конструкции. Наибольшая нагрузка на крышу после снега – ветровая, J-фаска перераспределяет порывы.
  • Защищает от дождя и снега деревянные части каркаса, а именно лобовую доску и торцы.
  • Служит преградой для птиц.

Стандартные: 200 мм ширина и 3,05-3,66 м длина. При подгоне деталь обрезается до необходимых значений. Высоту доски также можно регулировать, неидеальный срез будет скрыт в пазу финишной планки в процессе монтажа. Крепится к основе только со стороны загиба при помощи саморезов или гвоздей.

Ветровые планки сайдинга винилового типа подбираются в соответствии с цветом и фактурой основной обшивки стен. Лучше приобретать их одновременно с панелями, так как оттенок изделий из другой партии может незначительно отличаться.

Особенности монтажа

Ветровая рейка устанавливается после завершения обшивки стен, одновременно с обустройством софитов. Для монтажа потребуется:

  • Завершающий профиль для сайдинга.
  • Крепежи – оцинкованные гвозди или саморезы.
  • Стремянка.
  • Шуруповерт или молоток.
  • Софиты из сайдинга.
  • Мел для разметки и рулетка.
  • Инструмент для резки (ножовка или ножницы по металлу).

Для расчета количества ветровой доски, потребуется измерить периметр карниза и фронтона, и разделить полученное значение на длину рейки. Стоит предусмотреть небольшой запас, так как элементы укладываются внахлест. Резерв материала пригодится и при порче деталей во время резки. Одной дополнительной планки будет достаточно.

Этапы установки планки

Чтобы правильно монтировать этот доборный элемент, важно нанести разметку места крепления финишного профиля на карнизе при помощи строительного уровня и мела.

Далее работать по инструкции:

  • Завершающую рейку зафиксировать на деревянной ветровой доске по линии.
  • J-фаску приложить к нижней кромке лобовой доски, поставить отметку на широкой полке планки в том месте, где заканчивается финишный профиль.
  • Отступить от метки вниз на 5 мм и отрезать лишнюю часть «лопуха».
  • Чтобы крепление полки внутри паза завершающей рейки было неподвижным, следует сделать выступы на кромке при помощи пассатижей с шагом 15 см.
  • Когда планка подогнана по размерам, установить ее в финишный профиль, придавить к торцу лобовой доски и вкрутить крепежи в технологические отверстия.
  • Монтаж софитов.

Каждая деталь размещается с нахлестом 25 мм на предыдущую. При этом изогнутую часть «лопуха» подрезают, таким образом, чтобы между элементами осталось пространство размером 2-10 мм.

Для оформления угловых соединений, от рейки нужно отрезать фрагмент 15 см, на его изнаночной стороне сделать несквозную линию канцелярским ножом, и срезать под 45 градусов нижнюю полку с изгибом. Аккуратно согнуть панель под прямым углом. И зафиксировать ее саморезами на лобовой доске.

Правила установки

  • Монтировать пластиковую ветровую рейку следует по тем же нормам, что и виниловые сайдинговые панели. В горизонтальной плоскости вкручивать саморезы по центру перфорированных отверстий. Между шляпкой и лобовой доской оставлять пространство (люфт) в 1 мм для расширения.
  • Металлические рейки крепятся вплотную к основе, так как их размер не изменяется при перепадах температуры.
  • Если планка расположена под наклоном, действуют правила вертикального крепления. Первый саморез вверху технологического отверстия, остальные по центру – это необходимо для того, чтобы панель не съезжала, при этом оставалось место для расширения.
  • Резать планки лучше по одной, делая замеры для каждой в отдельности. Так как лобовая доска изготавливается из дерева и может иметь незначительные неровности.

Возможные ошибки

Если установить доборный элемент неправильно, то его практическая польза будет стремиться к нулю. Поэтому следует изучить нормы монтажа планок.

Наиболее распространенные ошибки, которые допускают непрофессиональные строители, и варианты их устранения:

  • Несоблюдение габаритов. Если верхняя кромка панели из пластика стыкуется с пазом финишного профиля без люфта, возможна деформация при линейном расширении. Чтобы избежать этой проблемы, стоит оставить запас в несколько миллиметров.
  • Крепление саморезов или гвоздей со смещением. Если место фиксации расположено не по центру технологического отверстия, при нагревании планки пойдут волнами. Согласно нормам, крепеж устанавливается строго в середине. Исключение – наклонная плоскость, но и в этом случае сдвигается только один саморез.
  • Перерасход материала. Большое количество непригодных отходов образуется в результате монтажа зимой, и при резке панелей по единому шаблону. По рекомендациям производителей, установка пластиковых планок допустима при температуре воздуха не ниже -10 градусов. А размер деталей опытные мастера советуют подгонять по отдельности.
  • Фиксация верхней полки «лопуха» саморезами насквозь без завершающего профиля. Это действие приведет к нарушению целостности пластика и дальнейшей деформации. Наличие специальной рейки – обязательно.

Самая большая ошибка, которую допускают при завершении обшивки стен сайдингом – отказываются от использования доборных элементов. Чтобы конструкция выполняла свои функции и прослужила долго, важно применить все положенные виды профиля, в данном случае – финишную рейку и J-фаску. Только правильно завершенная отделка обеспечит защиту каркаса крыши от внешних воздействий в течение всего гарантийного срока эксплуатации.

stroitel-list.ru

Ветровая планка для кровли

В природе не существует таких крыш и кровельных покрытий, которые не боялись бы мощных порывов ветра. Чем плотнее и жестче материал кровли, тем легче мощному потоку воздуха проникнуть даже в самую узенькую щель и оторвать его от обрешетки деревянного каркаса крыши. Особенно уязвимыми считаются боковые свесы, выходящие на фронтоны крыши. Чтобы избежать катастрофического для кровли подрыва кровельного покрытия, устанавливается ветровая доска в паре с ветровой планкой.

Как работает ветровая доска

Несмотря на сходные названия, по сути, это совершенно два различных элемента, устанавливаемые на край свеса крыши:

  • Ветровая доска изготавливается из дюймового бруса шириной от 7 до 15 см и служит только для обеспечения прочности свесов;
  • Ветровая планка представляет собой доборный элемент из профилированного металла, главным предназначением которого является обеспечение защиты от затекания дождевой и талой воды под ветровую доску и гидроизоляцию.

В двухскатной или четырехскатной крыше нижние свесы за счет естественного уклона менее подвержены проблемам отрыва кровельного покрытия, тем более что действие на крышу ветровых нагрузок компенсируется установкой лобовых досок и обшивкой карниза. Другое дело боковые свесы, в этом случае установкой ветровой доски решаются сразу две проблемы. Во-первых, так обеспечивается необходимая жесткость краевой зоны обрешетки крыши. При увеличении выноса фронтонных свесов до полуметра и больше, а меньше зачастую и нельзя делать, без использования ветровой доски закрепить кровельное покрытие и зафиксировать с помощью ветровой планки практически невозможно.

Важно! В любом случае, ветровая доска и ветровая планка традиционно используются также в качестве декоративной отделки кровельного покрытия.

Стандартная ветровая планка для профлиста устроена относительно сложно.

Ветровая доска для сайдинга

Еще сложнее дело обстоит при отделке фронтона и свесов сайдингом. В этом случае необходимо не только усилить вынос обрешетки крыши, но и сформировать несущую конструкцию для подшивки свесов сайдинговыми панелями, фото.

Выглядит ветровая доска для сайдинга немного иначе, она устанавливается на торцевой элемент фронтонного свеса и по своим функциям больше напоминает ветровую планку.

Монтаж ветровой доски на крышу

Нередко возникает проблема с тем, чтобы правильно установить ветровую доску на свесах крыши.

Наиболее распространенные ошибки при установке краевых доборных элементов возникают из-за незнания или недооценки важности установки ветровых досок на свесах. Чаще всего самодеятельные строители допускают следующие ошибки:

  • Пытаются закрепить ветровую планку непосредственно на торцах обрешетки;
  • Нашивают вместо ветровой доски брус. Подобное решение можно использовать в качестве альтернативного варианта, но только для определенного рода кровельного материала, например, металлочерепицы;
  • Устанавливают верхнюю кромку ветровой доски слишком низко или слишком высоко, в результате защитная доборная планка не прилегает максимально плотно к кровельному покрытию.

Важно! Чтобы обеспечить гидроизоляцию кровли, ветровая доска должна в обязательном порядке нахлестываться полотном гидроизоляции.

Оптимальное сечение для ветровой доски 120х25 мм, обычно это сосна или лиственница, вырезанная под заказ по длине ската. На практике размеры и технология изготовления во многом зависят от кровельного покрытия и используемого стиля, так как сделать ветровую доску с узорами и резьбой для бревенчатого сруба или построек, отделанных под дерево, будет более зрелищным и эффектным, чем использование стандартного пластика или профилированного металла.

Устанавливаем фронтальные ветровые доски

Резные ветровые доски можно считать таким же элементом декора, как и резные наличники, крыльцо с деревянными резьбовыми элементами ограды и навеса. В большинстве случаев резные ветровые элементы изготавливают вручную с помощью электролобзика. После переноса рисунка и орнаментов на деревянный сосновый брус достаточно вырезать контуры фона, и получится типичная резьба на просвет. Такие ветровые элементы не закрывают ветровыми планками, оставляют открытыми. Швы и стыки заделываются силиконовым герметиком, а деревянные поверхности окрашиваются атмосферостойкой эмалью или лаком.

Перед разметкой и вырезанием узоров необходимо дополнительно примерить элементы с предполагаемой резьбой и наметить точку под установку крепежа. Для резных ветровых планок точки крепления сверлят увеличенным размером, чтобы при вворачивании саморезов не расколоть тонкое деревянное полотно, ослабленное резными узорами.

Пред установкой планки обрешетки тщательно размечают и подрезают ручной циркулярной пилой или обычной ножовкой. Чтобы края обрешетки не «играли», с обратной стороны свеса подшивают брус размером сечения 40х40 мм, усиление нужно прикрепить к каждому элементу обрешетки.

На следующем этапе на брус набивают ветровую планку, после чего можно выпускать полотно гидроизоляции кровли и устанавливать ветровую планку. Для того чтобы закрыть щель между фигурной поверхностью кровли из металлочерепицы и линейной ветровой планкой, используют силиконовые прокладки, укладываемые под доборный элемент. Если вылет свеса достаточно большой, мастера-кровельщики нередко дополнительно наносят на прокладки слой силикона, так как из-за большой парусности края кровли постоянно выгибаются под ветром, и прокладочный материал быстро выходит из строя.

Монтаж ветровой доски на подшивку сайдингом

Отделка фронтальных свесов с помощью сайдинговых панелей на сегодня считается одним из наиболее популярных и доступных способов оформления крыши. Для подшивки свеса используются две доски – наружная, она же ветровая или торцевая, и внутренняя направляющая планка.

Понятно, что для подшивки свеса потребуется как минимум две направляющие, на которые можно уложить сайдинговые панели.

Для торцевого элемента, как правило, используется дуб или лиственница, это наиболее нагруженная часть подшивки свеса. Можно взять и сосновую, но в этом случае вместо дюймовки придется использовать брус или сороковку. Наружная ветровая доска крепится на стальных кронштейнах или уголках непосредственно к материалу обрешетки. На каждые 3-4 м длины обрешетки достаточно использовать 4-х кронштейна.

Для установки ветровой доски нужно сначала закрепить по свесу финишную планку. Крепление выполняется с помощью обычных столярных дюймовых саморезов. После чего можно обрезать ветровую доску и вставить ее в финиш. Далее необходимо вычислить расстояние от ветровика до плоскости фронтона. Обычно перед установкой внутренней планки сначала примеряют форму и размер доборного угла, закрывающего стык между фронтоном и обрешеткой крыши. Проще всего использовать стандартный сайдинговый J-образный профиль.

J-профиль представляет собой пластиковую планку с выносным элементом крепежа или монтажной фаской.

Для того чтобы правильно установить элемент, потребуется выполнить следующие операции:

  • Обрезаем материал по размеру ската крыши и прикручиваем профиль;
  • Устанавливаем к месту крепежа так, чтобы фаска не доходила до плоскости обрешетки крыши на 20-25 мм. Это примерно равно толщине стандартной сайдинговой панели с припуском на ребро жесткости.

Остается отметить положение J-профиля относительно внутреннего угла, вытащить доску и закрепить пластиковую планку, после чего внутренняя ветровая доска возвращается на место, и можно приступать к отделке свесов.

Использование профиля позволяет максимально точно выставить положение элемента относительно внутреннего угла и одновременно обеспечить его защиту от случайных попаданий дождевой воды или задувания снега под кровлю.

Аналогичным способом можно установить ветровую доску на карнизах с выносом. Такой способ особенно удобен, если весь карниз подшивается сайдингом без установки лобовой доски.

Для этого, прежде всего, потребуется выполнить разметку высоты установки профиля. Обычно первой укладывается внутренняя планка, после чего устанавливается одиночный фрагмент панели, выравнивается по горизонту с помощью уровня. Измерением вертикального расстояния от линии внутренней поверхности кровельного покрытия до сайдинговой панели можно определить, насколько необходимо подрезать ветровую доску. После чего остается только установить J-профиль, и проблема решена.

Заключение

Ветровые планки и доски являются наиболее нагруженными из доборных элементов крыши, поэтому для заделки свесов нужно подбирать качественный материал. Не должно быть сучков и трещин. Некоторые мастера рекомендуют отказаться от использования саморезов и применять только гвозди, набиваемые «в разножку». То есть гвозди в тело ветровой доски забиваются под разным углом. При избыточном давлении на крепление саморезами дерево может треснуть и расколоться, тогда, как при использовании гвоздей материал под нагрузкой только отходит от места крепления, но сохраняет свою целостность.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Ветровая доска – для чего нужна и как правильно произвести крепление? + видео

Ветровая доска – это атрибут кровельной архитектуры, который выполняет очень важную роль, хотя внушительными размерами не обладает. Многие не придают ему значения, но впоследствии все же прибегают к его помощи. Постараемся вместе разобраться, в чем его основная задача и как его устанавливать на дом.

Для чего нужна защита ветровой доской?

Крепление ветровой доски приходится как раз на место стыка стропильной системы и стены дома. Делается это из множества соображений. Как оказалось, у этой мелкой детали весьма большое значение. Во-первых, она защищает от продувания все чердачное пространство, а значит, и весь дом в целом. Конечно, полной герметизацией это не назовешь, вентиляция естественная все равно будет осуществляться, но дому именно этого и нужно. А вот сквозняки, которые в одно мгновение выдувают все тепло, сведут на нет все ваши ухищрения с теплоизоляцией строения.

Во-вторых, не явно, но наряду со снижением воздухообмена становится значительно ниже колебание влажности. Это сохранит микроклимат в доме, уменьшит изменение и усадку отделки. Те, кто не установил ветровую планку изначально, заметили, что в доме быстро повышается общая температура летом и также стремительно падает зимой, то же самое происходит и с влажностью. После исправления этой оплошности, владельцы с удивлением замечают, что скачки эти устраняются без каких-либо дополнительных мероприятий.

Третьим аргументом в пользу ветровой доски можно назвать отсутствие живности под крышей дома. Как минимум крупных животных вы туда не пустите, птицы не станут вить гнезда, грызуны также будут реже наведываться. Насекомые, конечно, будут посещать ваше жилище, но при некоторых видах кровли даже этого удастся избежать, если планка будет прибита правильно и плотно прилегать к стропилам. Так что, в целом, гнезд и ульев станет значительно меньше, но для такого результата важно знать, как сделать ветровую доску без ошибок.

Четвертая причина заключается в эстетике конечного результата, ведь даже после укладки кровельного материала и внешней отделки дома издалека все будет выглядеть симпатично, но при близком рассмотрении сразу же выдаст себя скелет стропил, вряд ли это увяжется потом с образом здания, созданным издалека. А ветровая планка прикроет эту несуразность, причем, как мы увидели выше, с пользой для дела. Существует как минимум три вида ветровых планок и их крепления, рассмотрим все по порядку.

Ветровая доска – самый простой вариант

Для крыш, кровлей для которых служит шифер из асбоцемента или ондулин, т.е. материал, не предусматривающий специальных комплектующих для роли ветровой планки, эта мелкая деталь делается из дерева.

Как сделать ветровую доску - пошаговая схема

Шаг 1: Ровняем края обрешетки

Для такого материала кровли наверняка на стропилах присутствует обрешетка, которая не ровнялась по краю фронтона, поэтому это придется сделать сейчас. Если же есть возможность, то вспомните об этом еще на этапе ее монтажа. Нужно отмерить, сколько займет ряд кровельного материала от одной стороны дома до другой (от фронтона до фронтона), и отметить края прямой линией, лучше натянуть по ней шнурок. По этой линии отрезаются все выступающие концы реек обрешетки.

Шаг 2: Подшивка обрешетки

После подравнивания обшиваем оставленные выступающие части обрешетки карнизными рейками, это немассивные доски (ширина около 2-3 см), которые скрепят рейки обрешетки и дадут нам дополнительный способ крепления ветровой доски. Прибиваются они перпендикулярно выступающим элементам обрешетки.

Шаг 3: Прибиваем ветровую доску

Теперь пора закрепить ветровую доску. Для этого ее следует приладить довольно плотно к кровельному свесу (часть материала, которая свисает над обрешеткой), в случае шифера ее даже нужно завести под волну, пока не упрется. А потом прибивать гвоздями к обрешетке и карнизным рейкам поочередно в шахматном порядке. Получится два ряда креплений, так надежней. Этот вариант ветровой доски очень часто декорирован в нижней части резьбой, что еще симпатичнее смотрится на доме.


Крепление ветровой доски для металлочерепицы

Для металлочерепицы существует своя специфическая торцевая планка, которая играет роль ветровой доски. Это не простая прямая рейка, а представляющая собой прямой уголок двухметровая планка со сторонами 1-1,5 см.

Крепление ветровой доски для металлочерепицы - пошаговая схема

Шаг 1: Крепление планки

Так как под черепицей также присутствует обрешетка, важно ее подровнять, как в предыдущем методе. Потом пора крепить планку, одна сторона которой закидывается поверх последнего ряда черепицы, а вторая свисает параллельно фронтону, плотно прижатая к торцам обрешеточных реек. Крепление осуществляется кровельными саморезами цвета черепицы, расстояние между ними выдерживают до 60 см, важно следить, чтобы они располагались как раз на уровне торцов обрешетки, ведь крепить к воздуху – глупо. Максимальная длина таких ветровых досок – 2 м, следовательно, по длине крыши придется положить несколько, делая нахлест от 5 см.

Шаг 2: Скрытие дефектов

Следует избегать сильного затягивания саморезов, чтобы не образовались некрасивые волны металла, исправить это будет уже тяжело, если не заметить вовремя. А вот царапины, которые неизбежно будут сопровождать весь процесс монтажа, лучше также устранить сразу после работ, а то коррозия не заставит себя ждать. Самый простой способ – их закрасить. Используйте для этого краску в баллончиках, только внимательно подбирайте цвет.


Как сделать ветровую доску из панелей для сайдинга?

Особым случаем считается дом или хотя бы фронтон, обшитый сайдингом. В каком бы виде не был представлен кровельный материал, красивее будет сделать ветровую доску из материала стен, тем более для сайдинга есть огромное множество подходящих на эту роль элементов.

Как сделать ветровую доску из панелей для сайдинга - пошаговая схема

Шаг 1: Подготовка

Выравнивается обрешетка, как и в предыдущих случаях, набиваются перпендикулярно ей подшивные доски. Подбирается финишная полоса (или G-профиль вместо нее) и панель (из-за своих размеров по ширине получила название "лопух"). Измеряется толщина подшивных досок плюс ширина обрешеточных досок, и отрезается нужная ширина "лопуха" по всей его длине. Имейте в виду, что вставляться планка будет в финишный профиль, причем нельзя загонять до упора, нужно учесть сезонное расширение сайдинговых материалов, поэтому сделайте зазор на 5 мм.

Таких частей понадобится больше одной, но не спешите нарезать все, ведь можно ошибиться раз, а испортить море материала. Последующей нарезкой займетесь после установки первого комплекта.

Шаг 2: Монтаж

Сначала крепится финишная планка, ее согнутая часть подгоняется под свес кровельного материала, желательно не впритык, но довольно близко. Крепление производится гвоздями к обрешетке и подшивным планкам поочередно, создавая два ряда фиксации. Затем вставляется "лопух", а его согнутая часть заводится под подшивные доски и также крепится, не создавайте напряжения при этом, не заводите его насильно и не натягивайте. Потом в этот изгиб "лопуха" крепится софит, который прикрывает подшивные доски, а на фронтоне фиксируется финишная планка или G-профиль, который его поддерживает с этой стороны. Теперь скелет вашей крыши можно считать спрятанным.



Оцените статью: Поделитесь с друзьями!

remoskop.ru

Ветровая планка для профнастила — размеры и крепление (фото, видео)

Крыши из металлопрофиля являются распространённым решением для конструкций простой формы или большой площади. Этим немудреным кровельным материалом часто перекрывают производственные помещения, хозяйственные постройки, садовые, дачные дома. Высокая популярность объясняется низкой доступной металлического покрытия и простотой монтажа. Производители существенно облегчают задачу самостоятельного возведения крыши из металлопрофиля, производя готовые фасонные элементы. Эти детали конструкции составляют не более 3% от общей площади скатов, но оказывают влияние на срок эксплуатации и надежность крыши. В этой статье мы расскажем, что такое ветровая планка для профнастила, как подобрать нужные размеры этого элемента, а также выполнить крепление.

Содержание статьи

Функции

Ветровой планкой называют фасонный доборный элемент, который используют для возведения кровли из профнастила. Он представляет собой уголок, одна крепёжная полка которого прикрепляется к обрешетке, а другая защищает свес крыши от порывов ветра, попадания влаги и снега. Ветровую планку производят из высококачественной оцинкованной стали с покрытием из пурала или полиэстера. Некоторые производители выпускают фасонные элементы с каменной крошкой. Этот элемент кровельного пирога выполняет следующие функции:

  1. Защита фронтонного и кровельного свеса от проникновения влаги. Наружную поверхность крыши защищает кровельный материал, но талая и дождевая вода или снег иногда проникает к стропильному каркасу с нижней стороны. Такая ситуация приводит к намоканию стропил и обрешетки, отчего портится даже обработанное антисептиком дерево. Ветровая планка, не пропускающая воду, сохраняет деревянные элементы конструкции, продлевая срок эксплуатации крыши.
  2. Защита от ветра. Боковые порывы ветра в районах со сложными климатическими условиями нередко становится причиной срыва и деформации кровельного материала. Интенсивная ветровая нагрузка приводит к изламыванию незащищенных краев профнастила. Крепление ветровой планки предотвращает порчу кровельного пирога и задувание холодного воздуха под обрешетку.
  3. Придание кровельной конструкции завершенного и эстетичного вида. Планки, подобранные в тон к основному цвету кровельного материала, скрывают от глаз неаккуратные края профнастила, а также помогают идеально ровно и качественно выполнить подшивку свесов софитами или сайдингом.

Обратите внимание! В качестве ветровой планки некоторые строители используют более дешевый гнутый металлопрофиль. Он продается в каждом крупном строительном магазине, но имеет ограниченную цветовую гамму и стандартные размеры доборных элементов.

Виды и технические характеристики

Согласно строительным нормам при возведении крыши из профнастила или черепицы обязательно выполняется крепление ветровых планок. Они устанавливаются по всему периметру кровельной конструкции для предотвращения попадания на стропильный каркас и обрешетку атмосферных осадков и задувания порывов ветра. Различают следующие разновидности этих фасонных элементов:

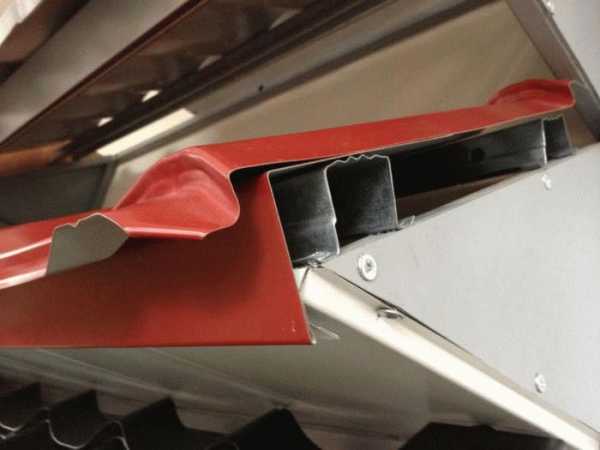

  • Фронтонная (торцевая) планка. Она представляет собой уголок, одна из крепежных полок которого прямая, а другая повторяет волнистый рельеф профнастила. Фронтонная планка крепится свесы крыши, расположенные со стороны фронтонов сооружения. Этот элемент, необходимый для защиты стропил от влаги, перекрывает 1-2 волны профнастила, а также закрывает собой полностью торцевую доску. Некоторые модели снабжаются капиносом для отвода воды.
  • Карнизная планка. Карнизную планку монтируют на обрешетку крыши вдоль свеса перед настилом кровельного материала и установкой водостока. Она представляет собой уголок из оцинкованной стали с полимерным покрытием с прямыми, ровными крепежными полочками.
  • Коньковая планка. Для гидроизоляции и защиты стыка между профнастилом в месте соединения скатов используют коньковую планку. Она бывает прямая, овальная, прямоугольная. Также выпускаются модели с вентиляционным зазором, улучшающие циркуляцию воздуха в кровельном пироге.

Ассортимент фасонных доборных элементов для профнастила

Ветровые фасонный элементы для профнастила имеют стандартную длину 200 см, однако, полезная длина планок составляет сего 190-195 см, так как устанавливаются они с зазором 50-100 мм. Производители выпускают модели с размерами 40х60 мм и 90х150 мм.

Стандартные размеры фасонных доборных элементов

Важно! Опытные кровельные мастера рекомендуют выполнять крепление узкой ветровой планки размером 40х60 мм на плоских кровлях, а также в регионах с низкой ветровой нагрузкой. Широкая планка подходит для скатных конструкций с любым уклоном.

Монтаж

Ветровую планку на крышу из профнастила можно установить своими руками, так как монтаж этого фасонного элемента не требует особого строительного опыта или специализированного инструмента. Для этого потребуются кровельные саморезы с резиновым уплотнителем из расчета 5-6 штук на одну планку, шуруповерт, герметик и ножовка по металлу для подрезки. Порядок, в котором выполняется крепление элементов, зависит от места монтажа:

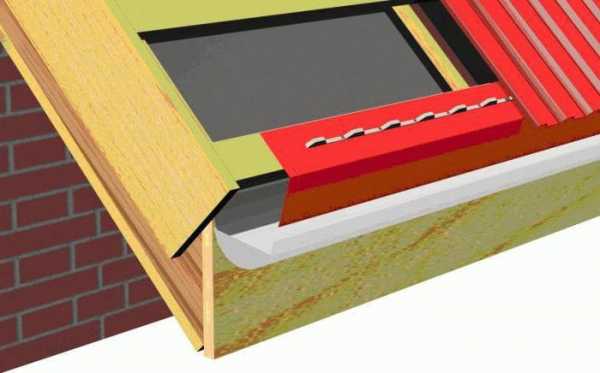

  • Монтаж карнизной планки. На карнизные свесы крыши ветровая планка устанавливается до настила кровельного покрытия, до монтажа водостока. Она прикручивается саморезами с шагом 40 см, начиная от края, с нахлестом 50-100 мм. О время крепления гидроизоляционную пленку, которая укрывает обрешетку, поднимают и укладывают поверх планки. Качественный монтаж подразумевает, что ветровой карнизный элемент будет прижиматься к внутренней поверхности водосточного желоба, предотвращая всякое проникновение влаги со ската на стропила. Иногда для этого требуются планки, изготовленные по индивидуальным размерам.

    Технология монтажа карнизной ветровой планки

  • Монтаж фронтонной планки. К установке фронтонной ветровой планке приступают на заключительном этапе кровельных работ. После этой операции остается только оборудовать конёк крыши. Верхняя крепежная полка планки бывает размером 135 мм и 145 мм, она подбирается в зависимости от профиля и высоты волн покрытия. Элемент крепится сверху через кровельный материал к обрешетке каркаса и торцевой доске с шагом 30-50 см. Для этого используются кровельные саморезы с резиновой или полиуретановой шайбой.
  • Фронтонная планка

    Технология монтажа фронтонной ветровой планки

Обратите внимание! Для дополнительной изоляции стыков между кровельным материалом и ветровыми планками пользуются специальными уплотнителями, силиконовым герметиком или строительным скотчем. По отзывам мастеров наибольшую эффективность показывает специальный уплотнитель, повторяющий рельеф профиля профлиста, так как он не имеет ограничений по сроку эксплуатации.

Видео-инструкция

krovlyakrishi.ru

Ветровые планки на крышу - Всё о кровле

Ветровая планка для профнастила: особенности монтажа, размеры

Проофнастил в идеале подходит для крыш простой формы и объемного периметра. Поэтому профнастил все чаще применяют при обустройстве кровель производственных цехов, хозяйственных зданий и сооружений, дач. Металлическое покрытие завоевало симпатии строителей и собственников квадратных метров благодаря низкой себестоимости, легкости монтажа и прочности материала.

Однако чтобы крыша из профнастила плотно прилегала и не пропускала внутрь помещений холод с улицы, необходимо установить ветровую планку. Она не только защищает от ветра, но и обеспечивает длительную эксплуатацию профнастила. Эстетическая составляющая – тоже немаловажный фактор, с которым справляется ветровая планка.

Зачем нужна ветровая планка

Монтаж кровли из профнастила сложно назвать законченным, если нет ветровой планки – деталь искусно завершает общее представление и придает особую элегантность. Также планка станет полезной в таких ситуациях:

  1. Боковой ветер может изломать крышу из профнастила, особенно это касается приморских городов, страдающих в межсезонье от погодных катаклизмов. Ветровая планка надежно защитит цельность конструкции, выступив в качестве так называемого щита.
  2. Часто под обрешетку попадают снежные комья, которые после оттаивают и провоцируют сырость деревянных стропил. Вывести появившийся грибок и иссушить стены с крышей очень сложно, поэтому лучше не доводить это этого. Ветровая планка снова придет на помощь собственнику дома, кровля которого создана из профнастила.

Какой бывает ветровая планка для профнастила

Планка плотно фиксируется к кровле и защищает ее по всем торцам. Для надежной фиксации на сегодняшний день создано несколько видов изделий:

  • торцевая – помогает избежать попадания атмосферных осадков под скат крыши из профнастила;
  • карнизная – монтируется прямо по краю ската кровли, проходя перед водосточной трубой;
  • коньковая – решает проблему появившегося зазора в месте соединения 2-х скатов крыши.

Ветровая планка для профнастила продается сделанной только из металла, что касается композитной черепицы, в ход идет материал с аналогичным напылением.

Размеры ветровой планки, представленной в большинстве строительных магазинов, достигают таких показателей:

  • длина изделия составляет 2 м;
  • ширина подбирается в зависимости от физических значений кровли из профнастила (по стандарту материал представлен образцами 90 × 150 мм или 40 × 60 мм).

Если крыша плоская с минимальным углублением волны, тогда нужно обустроить ее узкой планкой 40 × 60 мм.

Особенности монтажа

Произвести монтаж ветровой планки на крыше дома своими руками не представляет трудностей. Чем следует запастись заранее, чтобы после не отрываться от строительных работ?

  1. Саморезами, предназначенными для кровли, которые имеют резиновый уплотнитель. Чтобы закрепить 1 планку, хватит 5 штук.
  2. Шуруповерт.
  3. Хороший герметик.
  4. Ножовку по металлу – обеспечит подрезку материала в нужном размере.

Когда инструменты уже под рукой, можно приступать к процессу монтажа ветровой планки к кровле из профнастила:

  1. Работа начинается с установки планки карнизного формата. Ориентир приходится на карнизные свесы, после чего деталь ведется до профнастила, где установлена водосточная труба.
  2. Ветровая планка крепко фиксируется саморезами. Расстояние, которое нужно выдержать между крепежными элементами – по 40 см, если считать от самого от края, предполагается нахлест от 50 до 100 мм.
  3. Специалисты обращают внимание новичков – если возле обрешетки проходит гидроизоляционный материал, пленку необходимо поднять и уложить сверху на планку, ни в коем случае не прятать под нее.
  4. Как определить, правильно все сделано или требует коррекции? Ветровая карнизная деталь должна быть прижата к внутренней плоскости водосточного желоба, а значит, вода не сможет попасть со ската на деревянное стропило. Если планка не подходит по размеру, нужно заказать ее по индивидуальным показателям.
  5. Теперь можно приступить к обустройству фронтонного компонента кровли из профнастила. Фронтонная всегда закрепляется в окончании строительных работ, после этого остается только монтировать конек крыши.
  6. Что касается величины фиксирующей полки планки, она может достигать 135-145 мм, но единого значения не существует – ориентируйтесь на кровлю и высоту волны материала. Деталь устанавливается сверху, проходя через профнастил к обрешетке и доске по торцу, при этом важно придерживаться расстояния между кровельными саморезами 30-50 см. Желательно чтобы крепежи были оснащены резиновой или полиуретановой шайбой.
  7. Но и это еще не все. Идеальная изоляция стыков на крыше возможна только с использованием уплотнительных полос, как вариант их заменяют герметиком или строительным скотчем. Специалисты все же отдают предпочтение профессиональным продуктам, имеющим свое прямое назначение – уплотнителям. Тем более что подобрать их несложно – благодаря эластичности, материал легко монтировать или даже приклеить с помощью ленты-самоклейки.

Читайте также по теме:

Ветровая планка для металлочерепицы. Планка ветровая — установка

February 27, 2014

В широком смысле планка ветровая представляет собой деревянную доску или металлический профиль определенной конфигурации. Ее обычно устанавливают для того, чтобы закрыть торцевые отверстия, которые могут остаться между досками обрешетки кровли. Если не закрывать эти отверстия, то в них дуете ветер, который выхолаживает чердачное помещение. Подобное проветривание очень полезно для сеновала, однако для жилого дома — не очень.

Существует множество вариантов установки ветровой планки, однако стоит рассмотреть тройку наиболее часто встречающихся. Далее о них.

Монтаж ветровой планки: вариант первый

Доски обрешетки, которые выступают за плоскость фронтона, следует обшить снизу карнизными досками. Чаще всего толщина их составляет 25-30 миллиметров. Предварительно доски обрешетки следует отпилить так, чтобы на всей протяженности карниза они выступали на одинаковое расстояние. То есть используется натянутый шнурок от конька до карниза, по которому отмечается интересующее расстояние. Излишки потом отпиливаются.

Далее крыша накрывается кровельным материалом, а потом планка ветровая прикручивается посредством саморезов или прибивается гвоздями. Крепление осуществляется по паре линий: первая проходит посередине торцов досок обрешетки, а вторая – посередине крайней доски карниза, которая подшивается. Все это делается для того, чтобы исключить вероятность коробления ветровой планки от атмосферных воздействий. Это иногда случается, если крепеж размещается по одной линии.

Планка ветровая своим верхом должна быть установлена максимально плотно к кровельному материалу. Достаточно часто такие доски снабжаются резьбой для украшения дома. Узор проходит по низу доски.

Установка ветровой планки: второй вариант

Если речь идет о крыше из металлочерепицы, то ветровая планка называется торцевой. Она выполнена из полоски листового окрашенного железа, которое согнуто под прямым углом. По ширине горизонтальные и вертикальные полки могут составлять 100-150 миллиметров. Обычно длина планок составляет два метра. На поверхности могут присутствовать продольные ребра, либо она может быть гладкой. Для жесткости края планки снабжены небольшими загибами-отбуртовками по всей длине.

Ветровая планка для металлочерепицы должна быть установлена так, чтобы закрыть лист материала сверху, а ее вертикальная полка была прижата к торцам досок обрешетки. Тут требования аналогичные: плотнее прижимать торцевую планку к прилегающим к ней поверхностям. Так как длина планки обычно составляет 2 метра, а длина крыши гораздо больше, то для начала необходимо установить нижнюю, а потом вышележащую, чтобы при этом образовывался нахлест не менее 50 миллиметров.

Крепятся планки с использованием цветных кровельных саморезов, располагающихся на расстоянии 400-600 миллиметров друг от друга. Боковое крепление иногда делается с использованием прессшайб по дереву. Главное в этом деле не промазать, то есть попасть в деревянную доску. Если случилось такое, то не стоит удалять саморез, так как останется заметная дырка.

Использование инструмента

При работе с шуруповертом не стоит заворачивать шурупы на больших оборотах, правильнее будет работать на самых минимальных. При необходимости лучше ослабить крутящий момент, иначе с бока торцевой планки будет вид не очень привлекательный, так как она станет напоминать морские волны. Процессу крепления неизбежно будут сопутствовать царапины. Их лучше всего закрашивать краской из баллончика. В противном случае у металла начнутся коррозийные процессы уже на следующий год. Тут только одна сложность – угадать оттенок как можно точнее. Иначе подкрашенные места будут выглядеть очень странно.

Ветровые планки на крышу: третий вариант монтажа

Этот способ актуален при любом типе кровли, если дом обшит сайдингом. В этом случае используется не планка ветровая, а финишная полоса. Тут обязательно должна присутствовать деревянная основа в виде досок обрешетки, которые требуется закрыть, и подшиваемых досок. Так как сайдинг склонен подвергаться большим линейным расширениям при температурных перепадах, то его крепление осуществляется в строжайшем соответствии с типовыми инструкциями по монтажу. В данном случае прессшайба или оцинкованный торцевой гвоздь с шляпкой больших размеров располагается строго посередине отверстия любого из виниловых элементов.

Планка ветровая, которая продается в придачу к сайдингу, может использоваться и в качестве оконной панели. По причине широких полок ее еще называют «лопухом». Эта полка режется посредством кровельных ножниц на всю длину в нужный размер. Отрезанный край должен хорошо входить в финишный элемент. И край этот должен быть виден. То есть он не должен быть упертым в финишный элемент, а должен иметь пятимиллиметровый люфт. В таком случае коробления будут исключены, а лопух сможет ездить по горизонтали достаточно свободно.

Тонкости подготовки

Для начала нужно сделать шаблон, то есть образец из комплектующих элементов сайдинга. Его стоит приложить к месту монтажа. Если все сошлось, то можно делать один комплект, который будет установлен на место. В случае правильного расположения можно продолжить. Непрофессионалы часто сразу нарезают детали на весь дом, в чем и состоит их основная ошибка. После монтажа первых же деталей они понимают, что сильно ошиблись. Это приводит к необходимости покупки нового материала, так как этот уже не годен к применению. Лучше тщательно все подготовить, чем сделать так.

Планка ветровая часто используется и в комбинированном варианте, когда речь идет о металлочерепице на крыше и сайдинге на стенах. В таком случае нижний край торцевой планки должен на всем протяжении максимально плотно прилегать к виниловому сайдингу. Нахлест тут недопустим. Стороны должны смотреться хорошо, и при этом не должно быть щелей.

Это наиболее ходовые варианты того, как может быть установлена планка ветровая. Все тонкости и нюансы зависят от каждого конкретного случая.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Ветровая планка для профнастила: предназначения и характеристики

Устройство металлической кровли требует использовать ветровые планки для профнастила. Их основным предназначением является защита от попадания влаги в виде дождя и снега под боковые части ската. К тому же ее использование придает крыше законченный вид. Как осуществляется монтаж? Какие разновидности этой продукции используются во время монтажа профнастила своими руками ?

Для чего нужна ветровая планка?

Монтаж ветровой планки придает крыше законченный и красивый вид, но монтировать ее необходимо не только по этой причине. Она помогает защитить кровлю от влаги и порывов ветра, а также дает возможность осуществить работы по установке софитов.

  • Защищает от ветра. Боковой ветер особенно в неблагоприятных климатических районах способен если не сорвать, то, по крайней мере, изломать края металлочерепицы. Ветровая планка снижает интенсивность воздействия. Также она защищает от проникновения ветра под обрешетку
  • Защищает от влаги. Время эксплуатации кровельного пирога во многом зависит от защиты его деревянных частей от попадания влаги. Планка создает препятствие для попадания под обрешетку снега и дождя
  • Помогает закончить отделочные работы. Именно ветровая планка обеспечивает идеальное соединение с софитами или Фаской (сайдинг)

Использование ветровой планки является обязательным для обустройства любой кровли.

Согласно своему назначению она делится на несколько разновидностей.

Основные разновидности

Планка должна защищать все торцы кровли по периметру. Для этого используют различные типы такой продукции. А именно:

  • Фронтонная, торцевая. Защищает от бокового попадания осадков под скат кровли
  • Карнизная. Устанавливается на краях ската крыши, перед водостоками
  • Коньковая. Закрывает зазор на стыке между двумя скатами кровли

Также существуют отличия, относительно используемого при производстве материала. Для металлочерепицы и профнастила применяют металлическую планку с различной высотой подъема (выбирается по высоте волны), для композитной черепицы устанавливают продукцию имеющей идентичное напыление. В качестве дополнения может использоваться и оцинковка.

Ширина, высота и многое другое

Расчет ветровой планки можно выполнить по ее стандартным размерам. Обычная продукция имеет следующие характеристики:

  • Изделие выпускается стандартной полной длиной 2 м. Расчет необходимо производить, учитывая полезную площадь изделия. Эффективная длина составляет 1,9 м
  • Ширина может варьироваться. Поэтому ее выбирают в зависимости от существующих потребностей. Стандартные размеры 90*150 мм и 40*60 мм

Узкая планка предназначается для плоской кровли (например, для кровли гаража из профнастила ), у которой практически отсутствует волна. Для металлочерепицы в основном используют широкий рельефный торец.

Прежде чем начинать укладку профнастила и крепление ветровой планки, нужно уделить внимание обрешетке. Обрешетка под профнастил важна для долговечности кровли. При правильном расчете расстояния между брусьями нагрузка на лист распределится равномерно, он не деформируется во время снегопадов и других воздействий.

Шаг обрешетки зависит от вида профнастила. Например, для профнастила С20 обрешетка должна быть сплошной. Про технически характеристики профнастила С20 читайте здесь. Этот вид материала используют не только для кровли, но и для обшивки стен.

Крепление ветровой планки профнастила

С торца на обрешетку пришивают ветровую доску. К ней прикручивают планку. Монтаж ветровой планки для профнастила осуществляется специальными болтовыми саморезами с интервалом в 40 см. Монтаж начинают снизу кровли и продолжают его, укладывая материал внахлест с предыдущим не менее чем 10 см.

Схема крепления ветровой планки

Цена ветровой планки для профнастила

В зависимости от прямого назначения и ширины цена ветровой планки для профнастила может варьироваться.

  • Узкая торцевая прямая 140-160 руб
  • Широкая торцевая 300 руб

Конечно, эта стоимость приблизительная и может меняться. Так если приобретать металлочерепицу и комплектующие материалы финских производителей такая стоимость может вырасти приблизительно на треть.

Технологический процесс обустройства кровли включает в себя устройство ветровой доски и планки. Это изделие эффективно защищает от попадания дождя и снега, легко монтируется и не имеет приемлемую цену.

Видео об изготовлении ветровой планки для профнастила

Показан процесс изготовления ветровой планки для профнастила с помощью специального станка.

Источники: http://krovlyamoya.ru/materialy/vetrovaya-planka-dlya-profnastila-osobennosti-montazha-razmery.html, http://fb.ru/article/132754/vetrovaya-planka-dlya-metallocherepitsyi-planka-vetrovaya—ustanovka, http://megabeaver.ru/materials/profnastil/elementy/vetrovaya-planka-dlya-profnastila-prednaznacheniya-i-xarakteristiki.html

krovlya-mp.ru

Ветровая планка для профнастила - Кровля и крыша



Зачем нужна ветровая планка для профнастила и как её правильно установить

В настоящее время довольно востребованными считаются конструкции крыш из металлопрофиля. Они отлично подходят для перекрытия построек производственного, хозяйственного, садового и дачного назначения. Ниже мы поведаем о таком узле кровли из металлопрофиля, как ветровая планка для профнастила.

Для чего нужна ветровая планка на кровле

Ветровой планкой именуют доборный элемент, применяемый в процессе строительства крыши из профнастила. Это специальный уголок, в котором одну крепежную полку закрепляют к обрешетке, а вторая предназначена для защиты свеса крыши от сильных ветров, дождевых и снежных осадков. Делаются ветровые планки на крышу из оцинковки высокого качества, покрытой пуралом или полиэстером. Ряд заготовителей реализуют фасонные элементы с покрытием в виде каменной крошки.

Данный узел кровли служит для таких целей:

  1. Защита кровельного и фронтонного свеса от попадания влаги. Внешнюю часть крыши защищает кровельное покрытие, но вода довольно часто попадает на стропильную систему снизу. В результате, опорные конструкции вместе с обрешеткой намокают, происходит их порча, даже если дерево обработано антисептическим средством. Ветровая планка задерживает воду, тем самым увеличивая срок службы крыши и ее элементов из дерева.
  2. Предохранение от порывистых ветров. Сильный боковой ветер в регионах с суровыми климатическими условиями довольно часто срывает и повреждает кровельное покрытие. Чрезмерная нагрузка на крышу в такой момент становится причиной заламывания краев профнастила без защиты. Ветровая планка помогает избежать повреждения кровельного материала, а также задувания холодного ветра под обрешетку.
  3. Конструкция крыши приобретает завершенный и изящный вид. Выбранные в один тон с кровельным покрытием планки прячут все неровности его краев. Кроме того, позже можно будет произвести качественную и ровную подшивку свесов софитами или сайдингом.

Стоит отметить, что для изготовления ветровой планки можно взять гнутый металлопрофиль подешевле, который можно найти в любом в строительном магазине, но могут быть проблемы при выборе оттенка и размеров.

Технические характеристики и разновидности элементов для профнастила

Руководствуясь строительными нормативами во время возведения крыши из профнастила или черепицы в обязательном порядке должен быть произведен монтаж ветровых планок. Их монтируют по всему периметру кровли для недопущения попадания на стропила и обрешетку осадков и задувания сильного ветра.

Бывают такие виды планок ветровых на крышу:

  • Фронтальная. Изготавливается в виде уголка, у которой одна крепежная полка выполнена прямой, а вторая – дублирует волнообразный рельеф профнастила. Такую планку закрепляют к свесам крыши, которые установлены со стороны фронтона. Этот узел перекрывает одну или две волны профнастила и все торцевую доску. У некоторых моделей присутствует капинос для отвода влаги.
  • Карнизная. Такую планку устанавливают на обрешетку крыши по всей длине свеса до настила кровельного покрытия и монтажа водостока. Карнизную планку делают в виде уголка из оцинковки с покрытием из полимера, с прямыми крепежными полками.
  • Коньковая. Для организации защиты между стыками профнастила, там, где соединяются скаты, для обеспечения гидроизоляции устанавливают коньковую планку, которая бывает овальной, прямоугольной или прямой. Кроме того, бывают модели с зазорами под вентиляцию, способствующие нормальной циркуляции воздуха в кровельной конструкции.

Ветровые фасонные приспособления для профнастила имеют длину 200 сантиметров, тем не менее, их полезная длина равняется всего 190-195 сантиметрам, так как их монтаж производят с зазором в 50-100 мм. Изготавливаются планки с размерами 40×60 и 90×150 мм.

Опытные кровельщики советуют крепить музыку ветровую планку 40-60 мм на плоских крышах, и в районах со слабыми ветрами. Широкую планку можно применять для скатных крыш с любым уклоном.

Как закрепить ветрозащитную планку на крыше

Ветрозащитная планка для кровли может быть смонтирована своими силами, так как этот этап не требует от мастера специальных навыков строительного дела или особого инструментария. Для монтажа понадобятся кровельные саморезы с резиновыми уплотнителями – по 5-6 штук на каждую планку; шуруповерт; ножовка по металлу; герметик.

Последовательность крепления узлов будет зависеть от места сборки:

  • Установка планки карниза. На карнизные свесы крыши ее монтируют до начала укладки кровельного материала при помощи саморезов с отступами по 40 см, при этом нахлест должен составлять 5-10 см. В процессе закрепления, гидрозащитную пленку, укрывающую обрешетку, поднимают и расстилают на планки. Чтобы конструкция получилась качественной, ветровой карниз нужно прижать к внутренней части водостока. В некоторых случаях могут понадобиться планки, сделанные по особым размерам.
  • Установка фронтонной планки. К ее монтажу переходят в последнюю очередь. Далее нужно будет лишь обустроить конек крыши. Размеры верхней крепежной полки определяются, исходя из профиля и высоты волн кровельного покрытия – как правило, это 13,5 или 14,5 см. Данный узел закрепляется в верхней части сквозь кровельный материал к обрешетке через каждые 30-50 см. В качестве крепежей можно взять саморезы с резиновой шайбой.

Стоит отметить, что в качестве дополнительной изоляции стыков между кровельным покрытием и ветровыми планками можно использовать уплотнители, герметики или строительный скотч. Согласно утверждениям опытных мастеров, максимально эффективным является уплотнитель, дублирующий рельеф профнастила, потому как у него неограниченный срок службы.

Надеемся, что наш материал о том, как закрепить ветровую планку на крыше, был вам полезен, и вы все кровельные работы выполните правильно.

Ветровая планка для профнастила на крышу: ветрозащитная планка для кровли, как закрепить


Ветровая планка для профнастила на крышу: ветрозащитная планка для кровли, как закрепить

Источник: kryshadoma.com



Обзор цен и характеристик ветровых планок для профнастила

В общей массе кровельного металла доборные элементы составляют порядка 3 %. Вместе с тем, их установка является финишными операциями монтажа крыши, придавая ей законченный вид и обеспечивая функциональную готовность всего сооружения выполнять назначаемые для него задачи.

Правильная установка доборных элементов соединяет все элементы кровельного пирога в единое целое, за счет чего верхнее строение здания приобретает способность надежно защищать дом от воздействия внешних факторов. Цена на каждый элемент в отдельности зависит от сложности его конструкции, но приобретение их неизбежно ввиду важности выполняемых функций.

Виды и назначение доборных элементов

Важным фактором правильного подбора этих деталей является цветовое решение сооружения в целом, поэтому при их приобретении это свойство является одним из решающих. Как правило, доборные элементы идут в комплекте с кровлей, изготовленные из материала одного цвета.

Все финишные работы производятся установкой замыкающих деталей, придающих кровельному пирогу монолитность. Для кровли из профнастила они бывают:

Материалом для этих деталей является оцинкованный лист толщиной порядка 0,5 — 0,7 мм. Для улучшения эксплуатационных качеств и антикоррозионных свойств материала, поверхность дополнительно покрывается несколькими слоями специальных красителей или полимерных пленок. Цена представляется потребителю на каждый вид отдельно, а не за комплект. Поэтому проблем в виде покупки ненужных для конструкции кровли деталей не возникает.

Назначение и место установки ветровой планки

Ветровая планка для профнастила предназначается для защиты от ветровых воздействий боковых торцов крыши, при этом перекрывая зазор между материалом кровли и торцевой доской сформированного кровельного пирога.

Крепление уголка осуществляется к обрешетке кровли по горизонтальной поверхности и к торцевой доске, замыкающей кровельный пирог. Таким образом создается монолитность крыши. При установке ветровых планок желательно применять дополнительные уплотнения мест стыковки деталей.

Крепить ветровую планку лучше всего самонарезающими винтами соответствующего размера с обязательным применением резиновых прокладок или полиуретановых шайб под головками крепежа. Винты предпочтительно выбирать с болтовыми шестигранными головками. Для сохранения эстетичности кровли их подбирают также по цвету защитного покрытия. Расстояние между винтами должно быть не менее 400 мм. Величина перекрытия между отдельными уголками не менее 100 мм, при этом крепить через два металла обязательно.

Стандартная длина ветровой планки 2000 мм. Размеры и форма полок зависит от выбранного типа профнастила.

При необходимости резки детали, торцы отреза нужно закрасить подходящей по цвету краской. Если в месте сочленения с другими деталями возникает зазор, его необходимо перекрыть подгибом сопрягаемых деталей или дополнительной деталью нужной формы. При приобретении материала кровли желательно озаботиться о нескольких небольших кусках материала профнастила из обрези в отходах производства.

Назначение ветровой планки:

  • защита подкровельного пространства от воды и ветра в месте примыкания материала кровли к торцевой доске, а также от гнездования птиц и проникновения мелких зверьков типа куниц;
  • дополнительное укрепление профнастила по краям кровли, что особенно актуально в местностях с сильными ветрами;
  • крепление софитов, если таковые предусмотрены в конструкции кровли;
  • декоративное оформление торцевых элементов участков кровли, окаймление фронтонов.



Заключение

Современные тенденции в строительстве загородного жилья склонны к созданию надежных герметичных кровель с применением различных утепляющих материалов. В связи с этим возникла необходимость применения контробрешеток, создающих надежные и эффективные продувы. А использование утепляющих материалов, особенно волокнистых, предъявляет высокие требования к герметичности верхнего строения кровельного пирога. При попадании в него влаги возможны проявления гниения и заплесневения утеплителей, развитие различных грибковых поражений в древесине стропильной системы и обрешетки.

Герметичность кровельного пирога обеспечивается системой доборных элементов, правильная установка которых обеспечивает это требование.

Теплая кровля, даже если она устраивается в нежилом чердачном помещении, обеспечивает экономию энергоносителей примерно на 15 — 25 %, что постепенно оправдает понесенные затраты на ее устройство.

Надеемся, что приведенная информация будет полезной.

Ветровая планка для профнастила - цена и характеристики


Что собой представляет ветровая планка и зачем она нужна. Разновидности ветровых планок от разных производителей и цены на них. Правила монтажа.

Источник: proroofer.ru



Ветровая планка для профнастила: предназначения и характеристики

Устройство металлической кровли требует использовать ветровые планки для профнастила. Их основным предназначением является защита от попадания влаги в виде дождя и снега под боковые части ската. К тому же ее использование придает крыше законченный вид. Как осуществляется монтаж? Какие разновидности этой продукции используются во время монтажа профнастила своими руками?

Для чего нужна ветровая планка?

Монтаж ветровой планки придает крыше законченный и красивый вид, но монтировать ее необходимо не только по этой причине. Она помогает защитить кровлю от влаги и порывов ветра, а также дает возможность осуществить работы по установке софитов.

  • Защищает от ветра. Боковой ветер особенно в неблагоприятных климатических районах способен если не сорвать, то, по крайней мере, изломать края металлочерепицы. Ветровая планка снижает интенсивность воздействия. Также она защищает от проникновения ветра под обрешетку
  • Защищает от влаги. Время эксплуатации кровельного пирога во многом зависит от защиты его деревянных частей от попадания влаги. Планка создает препятствие для попадания под обрешетку снега и дождя
  • Помогает закончить отделочные работы. Именно ветровая планка обеспечивает идеальное соединение с софитами или Фаской (сайдинг)

Согласно своему назначению она делится на несколько разновидностей.

Основные разновидности

Планка должна защищать все торцы кровли по периметру. Для этого используют различные типы такой продукции. А именно:

  • Фронтонная, торцевая. Защищает от бокового попадания осадков под скат кровли
  • Карнизная. Устанавливается на краях ската крыши, перед водостоками
  • Коньковая. Закрывает зазор на стыке между двумя скатами кровли

Также существуют отличия, относительно используемого при производстве материала. Для металлочерепицы и профнастила применяют металлическую планку с различной высотой подъема (выбирается по высоте волны), для композитной черепицы устанавливают продукцию имеющей идентичное напыление. В качестве дополнения может использоваться и оцинковка.

Ширина, высота и многое другое

Расчет ветровой планки можно выполнить по ее стандартным размерам. Обычная продукция имеет следующие характеристики:

  • Изделие выпускается стандартной полной длиной 2 м. Расчет необходимо производить, учитывая полезную площадь изделия. Эффективная длина составляет 1,9 м
  • Ширина может варьироваться. Поэтому ее выбирают в зависимости от существующих потребностей. Стандартные размеры 90*150 мм и 40*60 мм

Узкая планка предназначается для плоской кровли (например, для кровли гаража из профнастила), у которой практически отсутствует волна. Для металлочерепицы в основном используют широкий рельефный торец.

Прежде чем начинать укладку профнастила и крепление ветровой планки, нужно уделить внимание обрешетке. Обрешетка под профнастил важна для долговечности кровли. При правильном расчете расстояния между брусьями нагрузка на лист распределится равномерно, он не деформируется во время снегопадов и других воздействий.

Шаг обрешетки зависит от вида профнастила. Например, для профнастила С20 обрешетка должна быть сплошной. Про технически характеристики профнастила С20 читайте здесь. Этот вид материала используют не только для кровли, но и для обшивки стен.

Крепление ветровой планки профнастила

Схема крепления ветровой планки

Цена ветровой планки для профнастила

В зависимости от прямого назначения и ширины цена ветровой планки для профнастила может варьироваться.

  • Узкая торцевая прямая 140-160 руб
  • Широкая торцевая 300 руб

Конечно, эта стоимость приблизительная и может меняться. Так если приобретать металлочерепицу и комплектующие материалы финских производителей такая стоимость может вырасти приблизительно на треть.

Технологический процесс обустройства кровли включает в себя устройство ветровой доски и планки. Это изделие эффективно защищает от попадания дождя и снега, легко монтируется и не имеет приемлемую цену.

Ветровая планка для профнастила


Ветровая планка для профнастила используется для защиты торцевой части ската кровли от ветровой нагрузки и попадания влаги. Ее монтаж необходим и для того чтобы

Источник: megabeaver.ru



Ветровая планка для профнастила: основное назначение, особенности монтажа

Конструкция крыши из профнастила или металлочерепицы предусматривает наличие множества элементов, одним из них выступает ветровая планка. Она требуется для защиты ската от проникновения осадков. Помимо прочего, этот доборный элемент необходим ещё и для декорирования кровли. Для того чтобы понять, как крепить этот узел, необходимо ближе познакомиться с устройством всей конструкции.

Устройство системы кровли

Устройство кровли из профнастила предполагает определение угла наклона крыши. Этот параметр рассчитывается ещё и для того, чтобы понять, каков должен быть нахлест соседних листов укрывного материала. Если наклон меньше 15 °, то нахлест листов составляет 20 см. Если уклон крыши больше 30 °C, то сократить нахлёст можно до 15 см.

Конструкция крыши обязательно предусматривает наличие слоя гидроизоляции и вентиляции. Они необходимы для того, чтобы под кровлей не собиралась лишняя влага. Гидроизоляция устанавливается перед креплением листов профнастила и располагается по обрешётке. Гидроизоляция должна немного свисать в положении перпендикулярно скату.

Дополнительные сведения об устройстве

Между кровельными листами и коньковой планкой необходимо организовать отверстия, что обеспечит эффективное перемещение потока воздушных масс. Поверх гидро- и пароизоляции устанавливаются стропильные планки или металлические прогоны. К ним продольно укрепляется обрешетка, расстояние между элементами которой будет зависеть от вида профнастила.

Для обрешётки следует использовать брус квадратного сечения со стороной в 50 мм. Понадобятся влагостойкие листы фанеры, их толщина должна составить 10 мм. Устройство кровли из профнастила может предполагать сплошную или прореженную обрешетку. Первая разновидность устанавливается на ребрах, вокруг дымоходов и на коньках. Шаг прореженной равен 50 мм. Все деревянные детали обрабатываются антисептиком.

Поверх обрешётки укладывается диффузионная прокладка, которая препятствует возникновению конденсата. На обрешетку застилается нижний ряд профнастила. При этом следует сформировать карнизный свес. Его размеры будут зависеть от высоты профильного листа. Важно позаботиться ещё и о карнизной планке, которая должна находиться ниже слоя гидрозащиты.

Что необходимо знать о конструктивных особенностях

Ветровая планка для профнастила нужна для фронтонных частей кровли. Описываемые накладки будут защищать систему от задувания и разрушения. Крепление можно осуществить саморезами, расстояние между которыми составит 200 мм. В зависимости от того, какова высота волны, подбирается длина крепежа. Для того чтобы листы профнастила не были сорваны во время сильных ветровых нагрузок, следует оборудовать фронтонный свес.

Когда припуск листов с фронтальной части достигает 70 мм, используется ветровая рейка, ее размеры равны 25х80 мм. Крепежом выступают саморезы. Если с фронтальной части здания припуск незначителен или его и вовсе нет, тогда дополнительно к рейке рекомендуется применить еще и ветровую планку для профнастил, она напоминает стальной уголок, а крепление узла следует осуществлять с шагом до 300 мм и с поперечным нахлестом в 150 мм.

Дополнительно о назначении

Описываемая планка еще называется фасонным наборным элементом. Он используется для возведения кровель из профнастила. Этот элемент имеет вид уголка с одной крепежной полкой. Планку прикрепляют к обрешётке, тем самым обеспечивая защиту свеса от попадания снега, влаги и порывов ветра.

Ветровая планка для профнастила изготавливается из высококачественной оцинкованной стали. Материал в процессе производства покрывается полиэстером или пуралом. Некоторые производители изготавливают фасонные элементы с каменной крошкой. Этот узел выполняет несколько функций.

Во-первых, защищает кровельный и фронтонный свесы от влаги. Во-вторых, обеспечивает защиту от ветра. В-третьих, придает конструкции крыши эстетичный вид. Некоторые полагают, что ветровая планка для профнастила не нужна, ведь внешняя поверхность крыши защищена укрывным материалом. Однако это не совсем так, ведь дождевая и талая вода, а также снег довольно часто проникают в стропильный каркас снизу. Такая ситуация может стать причиной намокания древесины в основе обрешётки или стропил. От этого может испортиться даже та древесина, которая была обработана антисептиком. А вот описываемая планка не пропускает воду, она продлевает срок эксплуатации кровли и сохраняет деревянные элементы.

Если вы задались вопросом о том, что такое ветровая планка, то должны знать, что она защищает ещё и от боковых порывов ветра, что особенно актуально для тех районов, где сложные климатические условия. Последние довольно часто становятся причиной деформации и срыва кровельного материала. Незащищённые края настила могут оказаться сломанными вследствие интенсивной ветровой нагрузки. А вот если установить планку, то кровельный пирог не будет испорчен, а холодный воздух не окажется под обрешеткой.

Эстетическая функция

Кровельной конструкции с помощью описываемого изделия можно придать еще и завершенный вид. Планка подбирается в тон к основному цвету укрывного материала, поэтому неаккуратные края профнастила удается скрыть. Это позволяет выполнить подшивку свесов сайдингом или софитами идеально ровно и качественно. Некоторые не осуществляют установку ветровой планки для профнастила, заменяя ее более дешевым аналогом – гнутым металлопрофилем. Его можно отыскать в строительном магазине, однако этот узел представлен в скудной цветовой гамме и обладает стандартными параметрами доборных элементов.

Размеры планки

Размеры ветровой планки для профнастила позволяют понять, какое количество доборного материала необходимо приобрести. Обычно такие изделия обладают стандартными параметрами. Их длина равна 2 м. Расчёт следует осуществлять с учетом полезной площади.

Эффективная длина обычно равна 1,9 м. А вот ширина может изменяться, поэтому ее выбирают, учитывая потребности. Таким образом, стандартные размеры могут быть равны 90х150 или 40х60 мм. Узкая планка используется для плоской кровли, последняя из которых обычно устанавливается на гаражах. У этого изделия почти отсутствует волна. А вот для металлочерепицы в ход идет широкий рельефный торец.

Особенности монтажа

Перед тем как крепить ветровую планку для профнастила, вы должны ознакомиться с особенностями технологии. Заняться работами вы можете самостоятельно, ведь монтаж доборного элемента не предусматривает наличия у мастера строительного опыта или специального инструмента.

Технология предполагает использование кровельных саморезов с уплотнителями из резины. На одну планку понадобится примерно 6 крепежей. Помимо прочего, следует подготовить:

Методика проведения работ

Алгоритм проведения работ будет зависеть от места монтажа. Установка карнизной планки осуществляется на карнизные свесы, до момента настила кровельного покрытия и монтажа водостока. Установка осуществляется саморезами, которые должны быть удалены друг от друга на 40 см. Нахлёст составляет предел от 50 до 100 мм.

Начинать следует от края. Гидроизоляционная пленка, укрывающая обрешетку, должна быть поднята и уложена поверх планки. Правильный монтаж подразумевает, что ветровой карнизный элемент должен прижиматься к внутренней поверхности водосточного желоба. При этом влага не будет проникать на стропила ската. Иногда для этого используются планки, выполненные по индивидуальным размерам.

Ветровая планка для профнастила: основное назначение, особенности монтажа


Конструкция крыши из профнастила или металлочерепицы предусматривает наличие множества элементов, одним из них выступает ветровая планка. Она требуется для защиты ската от проникновения осадков. Помимо прочего, этот доборный элемент необходим ещё и для декорирования кровли. Для того чтобы понять, как крепить этот узел, необходимо ближе познакомиться с устройством всей конструкции.

Источник: www.syl.ru



Ветровая планка для профнастила — функции, характеристики, монтаж

Крыши из металлопрофиля являются распространённым решением для конструкций простой формы или большой площади. Этим немудреным кровельным материалом часто перекрывают производственные помещения, хозяйственные постройки, садовые, дачные дома. Высокая популярность объясняется низкой доступной металлического покрытия и простотой монтажа. Производители существенно облегчают задачу самостоятельного возведения крыши из металлопрофиля, производя готовые фасонные элементы. Эти детали конструкции составляют не более 3% от общей площади скатов, но оказывают влияние на срок эксплуатации и надежность крыши. В этой статье мы расскажем, что такое ветровая планка для профнастила, как подобрать нужные размеры этого элемента, а также выполнить крепление.

Ветровой планкой называют фасонный доборный элемент, который используют для возведения кровли из профнастила. Он представляет собой уголок, одна крепёжная полка которого прикрепляется к обрешетке, а другая защищает свес крыши от порывов ветра, попадания влаги и снега. Ветровую планку производят из высококачественной оцинкованной стали с покрытием из пурала или полиэстера. Некоторые производители выпускают фасонные элементы с каменной крошкой. Этот элемент кровельного пирога выполняет следующие функции:

  1. Защита фронтонного и кровельного свеса от проникновения влаги. Наружную поверхность крыши защищает кровельный материал, но талая и дождевая вода или снег иногда проникает к стропильному каркасу с нижней стороны. Такая ситуация приводит к намоканию стропил и обрешетки, отчего портится даже обработанное антисептиком дерево. Ветровая планка, не пропускающая воду, сохраняет деревянные элементы конструкции, продлевая срок эксплуатации крыши.
  2. Защита от ветра. Боковые порывы ветра в районах со сложными климатическими условиями нередко становится причиной срыва и деформации кровельного материала. Интенсивная ветровая нагрузка приводит к изламыванию незащищенных краев профнастила. Крепление ветровой планки предотвращает порчу кровельного пирога и задувание холодного воздуха под обрешетку.
  3. Придание кровельной конструкции завершенного и эстетичного вида. Планки, подобранные в тон к основному цвету кровельного материала, скрывают от глаз неаккуратные края профнастила, а также помогают идеально ровно и качественно выполнить подшивку свесов софитами или сайдингом.

Обратите внимание! В качестве ветровой планки некоторые строители используют более дешевый гнутый металлопрофиль. Он продается в каждом крупном строительном магазине, но имеет ограниченную цветовую гамму и стандартные размеры доборных элементов.

Виды и технические характеристики

Согласно строительным нормам при возведении крыши из профнастила или черепицы обязательно выполняется крепление ветровых планок. Они устанавливаются по всему периметру кровельной конструкции для предотвращения попадания на стропильный каркас и обрешетку атмосферных осадков и задувания порывов ветра. Различают следующие разновидности этих фасонных элементов:

  • Фронтонная (торцевая) планка. Она представляет собой уголок, одна из крепежных полок которого прямая, а другая повторяет волнистый рельеф профнастила. Фронтонная планка крепится свесы крыши, расположенные со стороны фронтонов сооружения. Этот элемент, необходимый для защиты стропил от влаги, перекрывает 1-2 волны профнастила, а также закрывает собой полностью торцевую доску. Некоторые модели снабжаются капиносом для отвода воды.
  • Карнизная планка. Карнизную планку монтируют на обрешетку крыши вдоль свеса перед настилом кровельного материала и установкой водостока. Она представляет собой уголок из оцинкованной стали с полимерным покрытием с прямыми, ровными крепежными полочками.
  • Коньковая планка. Для гидроизоляции и защиты стыка между профнастилом в месте соединения скатов используют коньковую планку. Она бывает прямая, овальная, прямоугольная. Также выпускаются модели с вентиляционным зазором, улучшающие циркуляцию воздуха в кровельном пироге.

Ветровые фасонный элементы для профнастила имеют стандартную длину 200 см, однако, полезная длина планок составляет сего 190-195 см, так как устанавливаются они с зазором 50-100 мм. Производители выпускают модели с размерами 40х60 мм и 90х150 мм.

Важно! Опытные кровельные мастера рекомендуют выполнять крепление узкой ветровой планки размером 40х60 мм на плоских кровлях, а также в регионах с низкой ветровой нагрузкой. Широкая планка подходит для скатных конструкций с любым уклоном.

Ветровую планку на крышу из профнастила можно установить своими руками, так как монтаж этого фасонного элемента не требует особого строительного опыта или специализированного инструмента. Для этого потребуются кровельные саморезы с резиновым уплотнителем из расчета 5-6 штук на одну планку, шуруповерт, герметик и ножовка по металлу для подрезки. Порядок, в котором выполняется крепление элементов, зависит от места монтажа:

  • Монтаж карнизной планки. На карнизные свесы крыши ветровая планка устанавливается до настила кровельного покрытия, до монтажа водостока. Она прикручивается саморезами с шагом 40 см, начиная от края, с нахлестом 50-100 мм. О время крепления гидроизоляционную пленку, которая укрывает обрешетку, поднимают и укладывают поверх планки. Качественный монтаж подразумевает, что ветровой карнизный элемент будет прижиматься к внутренней поверхности водосточного желоба, предотвращая всякое проникновение влаги со ската на стропила. Иногда для этого требуются планки, изготовленные по индивидуальным размерам.

Обратите внимание! Для дополнительной изоляции стыков между кровельным материалом и ветровыми планками пользуются специальными уплотнителями, силиконовым герметиком или строительным скотчем. По отзывам мастеров наибольшую эффективность показывает специальный уплотнитель, повторяющий рельеф профиля профлиста, так как он не имеет ограничений по сроку эксплуатации.

Ветровая планка для профнастила


Что такое ветровая планка для профнастила? Фасонные элементы, используемые для возведения крыш из профлиста. Выбор и крепление планок.

Источник: krovlyakrishi.ru



krovlyaikrysha.ru

Ветровая (торцевая) планка: крепление и монтаж

Финальным этапом кровельных работ считается установка доборных элементов. Они наделены двумя функциями: выступают как декоративные аксессуары и, в то же время, выполняют защитную функцию. Ими можно назвать примыкания, переходники, конек, ендовы, уголки, отливы, желоба по сбору и стоку вод, пр. Среди основных дополнений следует выделить ветровые планки на крышу. Другое их название – фронтонные, торцевые, завершающие – объясняет предназначение этих элементов.

Оглавление:

  1. Функциональное значение торцевых планок
  2. Материал для изготовления завершающих планок
  3. Торцевая планка для профнастила: установка своими руками
  4. Монтаж фронтонной планки – завершение работ по укладке металлочерепицы
  5. Значение декора в оформлении завершающих планок

Функциональное значение торцевых планок

Фронтонная планка, монтируемая на торцах кровельной системы, предохраняет края обрешетки, а также все пространство под кровлей от попадания туда атмосферных осадков, воздействия силы ветра, особенно бокового направления. Наконец, это реальное препятствие от проникновения мелких птиц и насекомых под кровлю.

Крепится такой элемент в местах соединения стропильных ног и крыши дома, регулируя уровень влажности под кровлей. Установившийся микроклимат влияет на состояние воздушной среды и в середине здания.

Для справки. Как правило, планки заказываются отдельно, как дополнения к кровельному материалу. При этом важно, чтобы в обоих случаях была одна и та же фирма-производитель, изготавливающая весь набор в одном фактурном и цветовом исполнении. Ветровая планка для мягкой кровли, как и для профнастила, считается незаменимым аксессуаром, закрепляемым на крыше после укладки гидроизоляционной прослойки и финишного покрытия.

Материал для изготовления завершающих планок

Эконом-вариант (оцинкованная сталь), используется сегодня редко. Это связано с тем, что популярная для укладки кровли металлочерепица имеет широкую линейку цветов. Подобрать соответствующий краситель для оцинковки, чтобы планка не отличалась, а была в тон черепицы, довольно сложно. В идеале цвет полосы и колер кровли должны сливаться.

Материал изготовления планок обязан придать доборному элементу устойчивость к внешним раздражителям: ветру, дождю, снегу, граду, пыли, пр. Другими словами, быть долговечным. Используется комбинированный вариант: оцинкованная сталь в качестве основы и цветной полимер, применяемый, как покрытие. В этом случае цвет не будет тускнеть под воздействием УФИ, поверхность трескаться при перепадах температур, разрушаться при слабой концентрации кислот в дождевой воде, а сама фронтонная планка станет логическим продолжением кровли.

Торцевая планка для профнастила: установка своими руками

После окончания работ по обустройству крыши, покрытии ее финишным материалом – профнастилом – необходимо сделать последний штрих. Закончить отделочные работы установкой ветровой планки, выполнить подключение софитов. При изменении технологии в части игнорирования ветровой планки может нарушиться теплообмен в межкровельном пространстве: летом поверхности и воздух в комнатах будут быстро нагреваться, а зимой их температура резко станет падать. Полоса в работе с профнастилом не такая по высоте подъема, как планка торцевая для металлочерепицы. Она должна быть металлической и соответствовать высоте волны листа. В готовом виде планка представляет собой профилированный элемент из листовой оцинковки с одинаковыми по длине, но разными по профилю сторонами.



Пред установкой выполняется предварительный расчет, который зависит от размеров доборного фронтального дополнения. Здесь учитывается, что полная длина в типовом изделии составляет 2 метра, а эффективная – 1,9 м. Ширина полосы выбирается в зависимости от ситуации. Стандарт имеет параметры 90 х 150 мм и 40 х 60 мм. Различная геометрия планки определяется местом ее установки. Если это складское помещение с плоской крышей, к примеру, на листовом покрытии, практически, нет волн, планка берется узкая. Металлочерепица, наоборот, предполагает установку широкой рельефной торцовой отделки. Работы, влияющие на качество кровли, предваряющие монтаж покрытия и завершающей полосы, связаны с правильным выбором и монтажом обрешетки. Шаг расположения брусков в ее конструкции напрямую зависит от вида профнастила.

Вначале с торцевой стороны к решетчатой конструкции пришивается струганная ветровая доска 25 х 80 мм, а уже на ней фиксируется планка с помощью болтовых саморезов с уплотнительной резинкой. Шаг между вкручивающимися метизами должен быть 0,4 м. Работы начинают с нижней части кровли, постепенно поднимаясь вверх. При этом фрагменты планки в виде лежащего обеими сторонами по разные плоскости фронтона прямого угла соединяются между собой внахлест, захватывая нижний край предыдущей полосы не менее чем на 0,1 м.

Внимание! Если возникает необходимость укоротить планку, используйте ножницы или ножовку по металлу, можно пользоваться дисковой электрической пилой. Категорически не допускается обрезка заготовки абразивным инструментом: процесс обработки сопровождается высокой температурой, которая вредна для внешнего покрытия. Места сколов, срезов и повреждения верхнего защитного слоя в целях защиты от коррозии обрабатываются ремонтной эмалью для полимерных покрытий.

При использовании профилированных листов с имеющейся на поверхности водосточной канавкой, их нужно располагать перпендикулярно, обеспечивая перекрытие канавки каждым вслед ложащимся элементом покрытия. Выполняется поперечный нахлест между соседними планками в 15 см. Фронтонный элемент устанавливается выше решетчатой конструкции крыши приблизительно на расстоянии, равном высоте волны профнастила. Планка закрепляется саморезами по бокам и сверху. Именно верхний крепеж плотно фиксирует фронтальную полосу к волне листа, т.к. профнастил характеризуются большой парусностью. Правильно прибитая планка в области фронтового среза не позволит порывам ветра оборвать листы кровли. Для улучшения герметичности между планками и профнастилом строители укладывают в промежуточное пространство дополнительно слой рулонного утеплителя.

Монтаж фронтонной планки – завершение работ по укладке металлочерепицы

Т.к. торцевая планка завершает цикл перекрытия крыши, то перед ее установкой проводится ряд предварительных работ. На этом этапе обязательно монтируется карнизная планка. Но перед ее фиксацией на стропилах крепятся изготовленные или приобретенные крюки для удержания комплектующих водосточных системы. Над ними специальными саморезами под металлочерепицу к карнизной и лобовой доске прибивается карнизная планка. Только после этого можно приступать к укладке финишного покрытия (металлочерепицы). Фронтальный же элемент кровельной системы венчает все предыдущие работы и закрепляется на полностью покрытые кровельным материалом скаты. Он маскирует все торцы, закрывает доступ к пространству под кровлей ветру и осадкам.

Укладывается ветровая планка для металлочерепицы в такой последовательности:
  • Дополнительно на торцевую рейку шаговой обрешетки прибивается гвоздями или саморезами деревянный брусок 40 х 40 мм. Такое сечение решетчатой конструкции считается оптимальным при укладке металлочерепицы. Брус, как и вся обрешетка, должен дополнительно быть пропитан антисептиком и противопожарным средством.
  • Затем производится «примерка»: фронтальная планка прикладывается так, чтобы получилось полное перекрытие угла с торца кровли от дополнительного прибитого бруска до плоскости металлочерепицы. Расстояние будет отличаться на высоту профиля листа черепицы. Данный размер переносится на панель покрытия. Здесь будут располагаться линии сгиба и реза.
  • Перед тем как крепить ветровую планку на металлочерепицу, ножницами по металлу подрезается край панели (по разметке).
  • Специальным зажимом отгибается вверх край панели, ориентированной на фронтон. При качественном подгибе лист черепицы должен плотно прилегать к боковой плоскости прибитого дополнительного бруса.
  • Монтаж панелей черепицы ведется сверху вниз, крепятся они гвоздями к обрешетке.
  • Важно правильно прибить планку. Для этого саморезы вбиваются по бокам и сверху. Один из верхних метизов дополнительно закрепляет соединение металлочерепицы с ветровой планкой. Размер нахлеста полосы выдерживается в пределах 5 см. Причем, сверху вбиваются коньковые саморезы, а по бокам – торцевые.
  • Места стыковки элементов кровли и кромки планки герметизируются уплотнителем на самоклеющейся основе.
  • Нижний край фронтонной полосы оформляется заглушкой: она соединяется с планкой саморезами, образуя закрытый угол.
  • В завершении нужно закрасить шляпки саморезов при помощи ремкомплекта.

Значение декора в оформлении завершающих планок

Бывают моменты, когда домовладелец хочет выполнить кровлю с изысками, создать эксклюзивный экстерьер.

Среди прочих декоративных приемов часто вместо стандартных двух смыкающихся перпендикулярно одна к другой плоскостей, одна из которых придавливает край кровли к основе, а другая фиксируется на боковой части кровли, внешнюю, боковую плоскость выполняют в необычном стиле. Это может быть резное кружево из металла или фактурная поверхность под древесину. Нередко используются народные мотивы. Такие фронтальные планки изготавливаются по индивидуальному заказу, значит, стоить они будут дороже.

В большинстве же случаев торцы фронтона отделываются стандартными прямоугольными полосами, а на них уже крепится декоративное оформление. При необходимости украшение легко демонтируется и заменяется другим, без снятия основы. Вот наглядный пример, как может выглядеть ветровая планка для металлочерепицы (фото).

Таким образом, такие небольшие по площади элементы, как торцевая планка (ветровая) и карнизная полоса исполняют важную роль в общем объеме мероприятий под названием «Кровельные работы». Планки важны для обустройства кровли, ее длительного безремонтного периода эксплуатации, долговечности. Доборные элементы оберегают крышу от повреждений, сохраняя целостность покрытия.

ofacade.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
