Плита ушп что это – что это такое, технология возведения конструкции с использованием шведской плиты, утепленный финский вариант, плюсы и минусы

Утепленная шведская плита УШП фундамента, проведение работ по установке своими руками

Среди инновационных строительных фундаментных конструкций в последнее время все большую популярность приобретает так называемая утепленная шведская плита. Причем уже есть масса положительных отзывов о преимуществах такого основания для малоэтажного частного строительства. В чем секрет УШП, какие преимущества и недостатки, как построить такой фундамент своими руками?

Что такое УШП?

Итак, среди множества видов фундаментных конструкций (ленточного, свайного, столбчатого и других) особое место занимает плитный вариант. Плита как основание для дома в строительстве используется уже много десятилетий, но сравнительно недавно, в Скандинавии, стали сочетать плиту с интеграцией в нее инженерных коммуникаций и утеплением.

Другими словами, утепленная шведская плита представляет собой плитное, малозаглубленное основание с использованием технологии «теплый пол», установленное на теплоизоляционное основание.

Из чего состоит

Если рассматривать УШП снизу вверх в разрезе, то конструкцию можно разделить на:

  • подготовленное основание под фундамент. Это котлован с дренажем по периметру и насыпной подушкой из песка и щебня;
  • систему из твердого, но пластичного утеплителя — экструдированного полистирола, который уложен в два слоя (единый первый слой — под всей плитой и с торцов, а второй, дополнительный — ближе к центру). Этот элемент конструкции не только снижает уровень промерзания почвы, но и исполняет функцию распределения нагрузки от здания. Ввиду своей пластичности, пенополистирол нивелирует небольшие неровности и пучения грунтов;
  • основной элемент — бетонная плита, в разрезе П-образной формы. Плита укладывается на утеплитель и армируется металлическими прутьями диаметром не менее 12-14 мм;
  • систему инженерных коммуникаций и теплого пола, элементы которой укладываются среди арматуры до заливки плиты. После затвердевания бетона, все коммуникационные сети и отопление оказываются встроенными в плиту.

Плюсы и минусы конструкции

Решение о типе фундамента основывается на анализе преимуществ и недостатков.

К преимуществам УШП относятся:

  • такой фундамент подходит для любого типа грунта, выдерживает строительство домов с тяжелыми стенами из кирпича или бетонных конструкций;
  • интеграция теплого пола позволяет уменьшить расходы на монтаж полноценной системы отопления, а при должном утеплении строения, в зонах с умеренным климатом и вовсе отказаться от нее;
  • использование изоляторов на основе пенополистирола высокой плотности предотвращает пучение глинистых, слабых грунтов и подвижку плиты.

Кроме того, конструкция этого фундамента такова, что при одинаковой прочности с обычной бетонной стяжкой, на устройство УШП требуется меньшее количество бетона, что снижает общие расходы. А после шлифовки плита сразу представляет собой черновой пол первого этажа, который не требуется дополнительно выравнивания или утепления.

Минусы

Имеются и недостатки. Во-первых, для устройства необходимо значительно детальней разрабатывать проект будущего дома. Особенно в части инженерных коммуникаций, так как после заливки плиты доступ к интегрированным трубам водоснабжения, отопления и канализации будет невозможен.

Во-вторых, относительная сложность самой конструкции требует использования более квалифицированного персонала и качественных материалов.

Пренебрежение точностью геометрических размеров, экономия на марке бетона и сечении арматуры сведет преимущества УШП к нулю и потребует дополнительных финансовых вложений на ремонт фундамента.

В-третьих, при строительстве домов на склонах, придется дополнительно потратиться на полное горизонтальное выравнивание площадки под плиту. В домах, построенных на УШП, невозможно устройство подвалов и погребов.

Как возвести УШП самостоятельно

Несмотря на непростую конструкцию, сделать такой фундамент можно без привлечения подрядных организаций, своими руками. Лучше всего работать не в одиночку, а бригадой из 2-3 человек. Качество плиты будет в большой степени зависеть от детальности проработки проекта и степени его соблюдения при монтаже. Всю работу по монтажу УШП можно разделить на несколько этапов.

Подготовка местности

Для этого возьмите измерительный инструмент, например, рулетку и отметьте на местности периметр будущего фундамента. Для контроля перпендикулярности углов под прямоугольную плиту используйте метод диагоналей — шнуром измерьте их длину. Они должны быть одинаковы. Отметьте периметр на местности колышками.

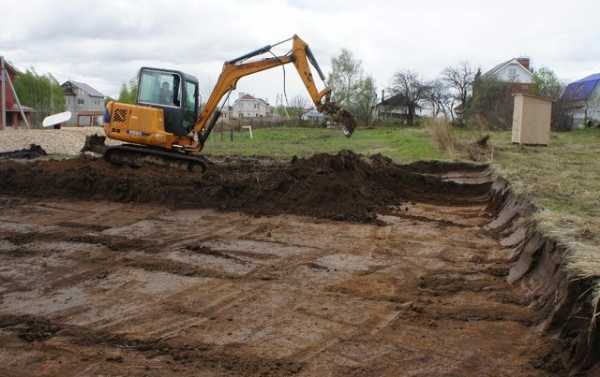

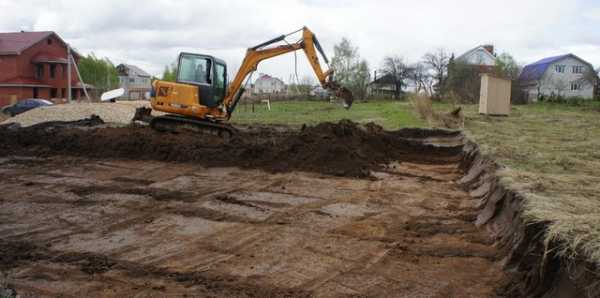

Затем снимите верхний слой почвы (гумус) на глубину около 50 см. Для этих работ лучше использовать строительную технику — бульдозер или грейдер. После горизонтального выравнивания, восстановите разметку периметра и натяните на колышки шнур. Отступив от периметра на 2-3 метра, выкопайте канавы глубиной около 1 метра от уровня грунта.

Далее засыпьте весь котлован и канавы песком, слоем около 15-20 см. Песок необходимо увлажнить водой, распыляя ее из шланга, и утрамбовать специальными приспособлениями — виброплитой, ручным электрическим вибратором. При небольших площадях застройки можно обойтись самодельным приспособлением — отрезком бревна диаметром 25-30 см с приделанными к нему в торцах ручками. Бревно прокатывают по слою песка. Операцию трамбовки следует повторить 2-3 раза.

После трамбовки уложите на песок и в канавы слой гидроизоляционного материала (например, марки Технониколь), а поверх уложенного материала насыпьте слой гравия, фракции 20-30 мм, толщиной 15-20 см. Этот слой также выравнивается и уплотняется, но уже без увлажнения. Наконец, в канавы уложите дренажные трубы и засыпьте гравием до уровня котлована.

ВАЖНО! Дренажные трубы должны иметь небольшой уклон и соединяться с водосборным колодцем или сточными канавами.

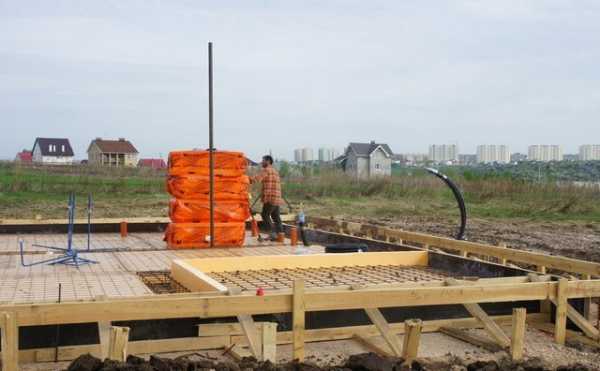

Укладка утеплителя и установка опалубки

Утеплитель (листы экструдированного полистирола, толщиной не менее 10 см) уложите плотно, без щелей, используя замки шип-паз на боковых гранях. По периметру первого слоя из таких же листов утеплителя смонтируйте бортик, высотой по размерам толщины будущей плиты. Для укрепления бортика, снаружи установите опалубку из дощатых щитов, скрепленных между собой шурупами-саморезами. Опалубка удаляется после застывания бетона.

Затем по поверхности первого слоя уложите и укрепите второй слой листового утеплителя, площадью меньше первого. По краю утепленного вторым слоем пространства должна остаться своеобразная канавка шириной не менее 30-40 см. Такие же канавки необходимо сформировать внутри площадки, там, где планируется устройство несущих стен дома. Это будущие ребра жесткости плиты.

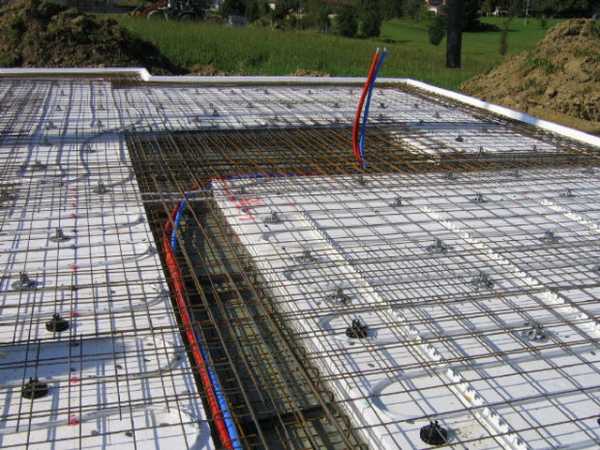

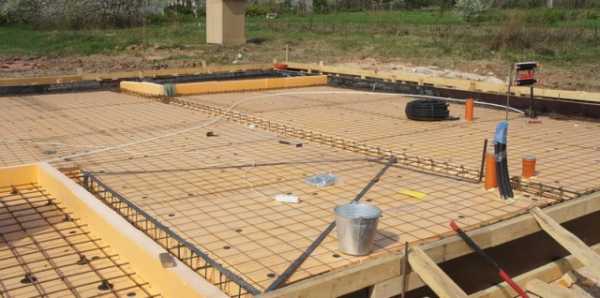

Монтаж арматуры и установка элементов инженерных коммуникаций

Арматуру следует укладывать, начиная с канавок. Армирование производите железным прутом диаметром 12 мм, укладывая его в виде решетки с ячейкой не меньше 30-40 см. Связку лучше производить стальной проволокой или прихватывать элементы сваркой. Пруток должен находиться в толще бетона, поэтому для укладки используйте металлические или пластиковые подставки.

После укладки первого слоя арматурной решетки, установите системы теплого пола и смонтируйте трубы водоснабжения, канализации, отопления и ввода кабелей электроснабжения и связи. Для предупреждения деформации, трубы теплого пола соедините с коллектором, заполните водой и герметично перекройте вентилями. Поверх коммуникаций уложите второй слой арматуры. Утепленная шведская плита должна обладать повышенной прочностью, поэтому обеспечьте расстояние между слоями арматурных решеток не более 10-15 см.

Заливка плиты

Для заливки лучше всего готовить бетон марки не ниже 300. Можно заказать доставку готового бетона или изготовить его своими руками с помощью бетономешалки. В этом случае для получения качественной смеси необходимо соблюдать пропорции: цемент М400 1 часть, щебня (фракция 10-20 мм) — 3,2, а строительного песка — 1,7 части. Для цемента М500 эти пропорции будут 1:4,3:2,4 соответственно. Бетоносмеситель следует выбирать объемом не менее 200 литров.

Всю заливку выполняйте непрерывно, вынужденные интервалы между заливками не должны превышать суток. В жаркую солнечную погоду залитые участки плиты укройте полиэтиленовой пленкой на 12-24 часа. Выравнивать участки следует правилами.

Через 12-18 часов после заливки, поверхность плиты отшлифуйте, затирая ровной плоскостью силикатного кирпича или тротуарной плитки. Опалубку удалите через 1-2 дня. Время окончательного отвердевания бетона — около 30 суток.

Конечно, такой монтаж самостоятельно будет под силу при небольших объемах работ, поэтому принимая решение, трезво оцените свои возможности.

x-teplo.ru

фундамент "шведская плита" с утеплением

Разработки и технологии никогда не стоят на месте. Вот и в данном случае устройство надежного фундамента идет вперед. Ранее при малоэтажном строительстве использовались в основном столбчатые и ленточные основания. Теперь же появился еще один новейший способ под названием УШП фундамент.

Шведская плита фундамент является строительным плиточным видом малого заглубления. Этот фундамент был основан в Скандинавских странах, где и, естественно, применялся. Рассматриваемый материал УШП показал себя исключительно с положительной стороны. Именно поэтому можно смело заявить, что эксплуатационные сроки проверены годами.

Шведская плита фундамент является инновационным продуктом. Многослойная конструкция плиты интегрирована. В структуру входят:

  1. Дренажные системы;
  2. Канализационные системы;
  3. Водоснабжение;
  4. Утеплительные системы;
  5. Теплые полы.

Исходя из вышеуказанных моментов, УШП невозможно назвать исключительно обычным фундаментом. Это и идеальная поверхность первого этажа, и утепленный пол, и коммуникационная корректная система, и финишное декорирование.

Фундамент УШП конструктивно состоит из некоторого числа элементов:

  1. Раствор бетона;
  2. Обогревательная половая система;
  3. Арматурные каркасы;
  4. Технологический никель;
  5. Щебень;
  6. Песок;
  7. Текстиль;
  8. Грунтовый раствор;
  9. Труба дренажная;
  10. Почва.

Характеристики фундамента УШП

УШП фундамент наделен индивидуальными особенностями, отличающими его от аналогичных видов фундамента:

  • Отличная совместимость со всеми видами грунтовки. Это могут быть и сложные типы, пучинистые типы и водянистые типы;
  • Является замечательным основанием для строительства каркасных домов из абсолютно любого материала. Это и легкие виды, и тяжелые виды;
  • Коммуникационная интегрированность, система теплого пола. Собственникам останется только подключить необходимые сантехнические приборы и провести внутреннюю разводку;
  • Корректные тепловые и сберегающие свойства;
  • Защищенность от сырости, гниения и заплесневения. Полноценное отсутствие монтажных швов.

УШП фундамент устанавливается в короткие сроки. Обычно этот процесс длится не более двух недель. Важно отметить, что в данном случае нет необходимости использовать какие-либо разновидности тяжелой техники и оборудования.

УШП самостоятельно

Шведская плита фундамент – это тот вид материалов, который позволяет провести всю установку самостоятельно, не прибегая к помощи профессиональных специалистов. Важными моментами в работе являются, полноценные соблюдения требований и порядка деятельности.

Первым делом необходимо составить проект. Данный этап является самым важным, так как он задаст цели на дальнейшую работу. Обязательно нужно заблаговременно узнать о будущем расположении коммуникационных систем, интенсивности отопительных систем, места назначения сантехники, оборудования бытового направления и отопительного коллектора.

Принципы работы

УШП фундамент имеет в своей структуре некоторые основные моменты:

  1. Тщательная подготовка котлована, то есть удаление верхнего наслоения почвы. Для работы нанимается специализированный экскаватор. В случае желания сэкономить, процесс можно произвести при помощи обычных лопат. Котлованное дно должно быть выравненно горизонтально;
  2. На полученное ровное дно накладывается геотекстиль, который прекрасно справляется с разделительными прослойками. Геотекстиль по своей сущности не имеет способности разлагаться и гнить;
  3. Прокладка коммуникационных систем и дренажа. Это канализация, водопровод, электричество и так далее;
  4. Посыпка подушки из песка и тщательная трамбовка. Мокрый песок необходимо прессовать слоями. Так добивается и получается максимальная подушечная плотность. Слой должен иметь толщину в пятнадцать сантиметров;
  5. Посыпка щебнем осуществляется аналогично посыпке песком. Толщина также должна равняться пятнадцати сантиметрам. В обязательном порядке щебень необходимо разровнять;
  6. Качественные монтажные работы опалубки. Опалубка собирается по всему периметру;
  7. Мембранная укладка и утеплительный монтаж. Пенополистироловые плиты являются отличным вариантом для качественного утепления. Для улучшения свойств лучше всего выложить два слоя;
  8. Армирование каркасов;
  9. Аккуратная укладка теплого пола на арматурные сетки;
  10. Поливка фундамента бетоном. Лучше всего применять заводские смеси. Благодаря бетононасосу можно добиться более качественной и ровной поверхности.

Шведская плита фундамент – это новейший взгляд на технологии.

dompraktika.ru

фундамент монолитная плита или УШП?

Плитный (или монолитный) фундамент хорошо известен строителям и широко применяется многие десятилетия. А вот УШП (утепленная шведская плита) пополнила список технологий сравнительно недавно – не более 20 лет назад. Сегодня ведутся споры, какой же из этих вариантов лучше.

С этим вопросом нередко обращаются в нашу компанию, чтобы получить консультацию от профессионалов. Рассмотрим этот вопрос поподробнее.

    Содержание статьи

  1. Сравниваем плитный фундамент и УШП
  2. Как они строятся?
  3. Почему стоит выбрать нас

Сравниваем плитный фундамент и УШП

Монолитный фундамент максимально прост – он представляет собой железобетонную плиту, залитую в заранее подготовленный котлован. Простая, надежная, сравнительно дешевая и проверенная временем технология.
УШП имеет значительно более сложный состав, включающий в себя:

  1. фундамент,
  2. коммуникации (водопровод, канализация, дренаж),
  3. утеплитель,
  4. систему теплых полов.

О плюсах и минусах утепленной шведской плиты Вы можете узнать здесь

О ценах и строительстве УШП нашей компанией Вы можете узнать здесь

Разумеется, вселяться в дом, построенный на УШП, значительно легче – все коммуникации уже подведены. Утеплитель защищает почву под домом от промерзания и пучения. Теплые полы позволяют легко поддерживать в жилых помещениях оптимальную температуру. К тому же, гладкая бетонная поверхность позволяет обойтись без черновой отделки – прямо на пол можно положить паркет, ламинат или линолеум, не тратя лишних денег на дополнительный ремонт.

Казалось бы, УШП выигрывает у плитного фундамента по всем параметрам. Но если рассмотреть оба варианта более подробно, то выявится множество дополнительных факторов. Начнем с монолитного фундамента.

Значительная толщина позволяет ему выдерживать значительные нагрузки на сжатие, изгиб и растяжение, а большая площадь обеспечивает равномерное распределение нагрузки по грунту. Максимальная простота гарантирует надежность и долговечность – ломаться в ней практически нечему.

С УШП всё значительно сложнее. Начать с того, что более сложное устройство существенно повышает стоимость – в результате за фундамент придется отдать до трети бюджета всего дома. Коммуникации, вмонтированные в бетон, также являются весьма спорным решением – если прорвет канализацию или водопровод, то для ремонта придется разбирать часть фундамента, что доставит немало хлопот. К тому же, УШП обычно имеет значительно меньшую толщину, что сказывается на несущей способности и прочности.

Поэтому выбрать подходящее основание для дома не всегда бывает легко – заказчик должен сам решить, какие факторы являются для него наиболее важными – экономия и надежность или комфорт.

Как они строятся?

Строительство монолитного фундамента максимально упрощено. Подготавливается котлован, собирается опалубка, засыпается песочная подушка, поверх которой укладывается арматурный каркас, и заливается бетон. Вот и все – спустя несколько недель можно приступать к строительству. УШП имеет гораздо более сложную схему строительства:

  1. Укладка песочной подушки толщиной в 10 сантиметров и более;
  2. Установка пенополистирола – специального листового утеплителя, похожего на пенопласт, но гораздо более плотного и крепкого;
  3. Монтаж отмостки, представляющей собой дополнительный теплоизолятор, защищающий почву под домом от промерзания;
  4. Укладка коммуникаций;
  5. Сборка арматурного каркаса;
  6. Установка теплых полов – электрических или водяных;
  7. Заливка бетонной стяжки, выполняющей функцию черновых полов на первом этаже.

Как видите – процесс монтажа довольно сложен, поэтому лучше будет доверить работу настоящим профессионалам, способным выполнить все строго по выверенной технологии.

Получить бесплатную консультацию инженера

Почему стоит выбрать нас

Сотни клиентов, которым нужно построить фундамент в Санкт-Петербурге, предпочитают довериться СК Гарант.

Мы известны на рынке услуг много лет и обладаем безупречной репутацией. Чтобы заработать её, компания безупречно выполнила сотни заказов различной сложности. Разумеется, мы не станем рисковать своей репутацией, выполняя некачественно хоть один заказ.

Самые сложные проекты могут быть просчитаны опытными проектировщиками и воплощены в жизнь профессиональными монтажниками под присмотром технологов. Ну а политика демократичных цен делает сотрудничество с нами не только приятным и надежным, но и максимально выгодным.
